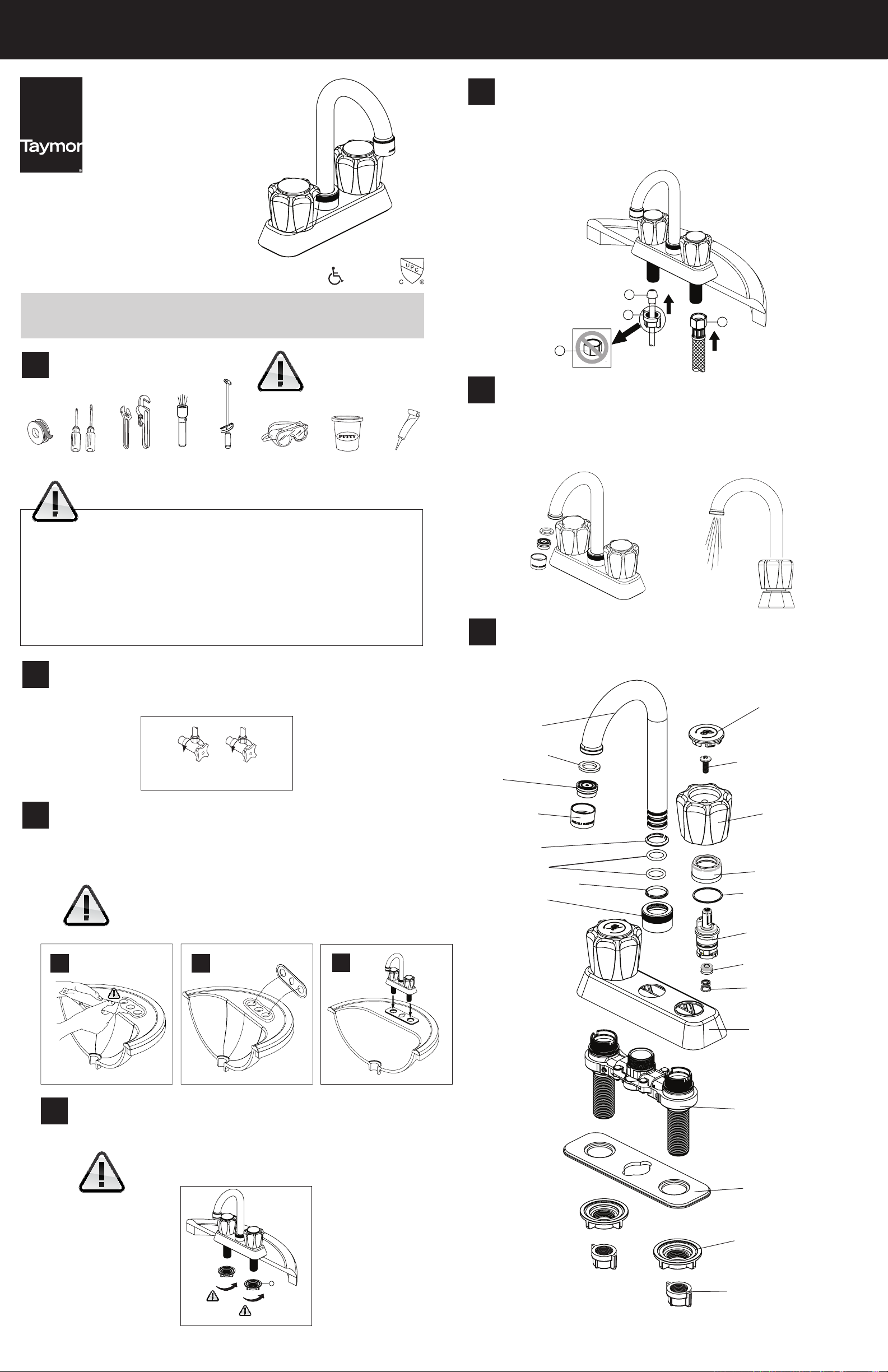

Taymor 06-4481 User manual

INSTALLATION INSTRUCTIONS
MAKE CONNECTIONS TO WATER LINES
Use 1/2” IPS faucet connections (1) and tighten connections with wrench. Or use the supplied plastic
coupling nuts (3) with 3/8” O.D. ball-nose risers (2), hand tighten only. Do not overtighten. Do not use
metal coupling nuts (4). Do not use plumber’s putty, pipe dope, or any other type of sealing com-
pound on water inlet or threads. Additional compound is not necessary.
CUSTOMER SERVICE WEST 1-800-267-4774 | EAST 1-800-387-7064 | taymor.com
® REGISTERED TRADEMARK OF TAYMOR INDUSTRIES LTD.
AB
TURN OFF
TURN OFF
4
SILICONE
THIS FAUCET MEETS OR EXCEEDS THE FOLLOWING STANDARDS:
cUPC, ASME A112.18.1, NSF-61 AND LOW LEAD COMPLIANT
1
2
3
1
4
THANK YOU FOR PURCHASING THIS TAYMOR PRODUCT. ALL TAYMOR PRODUCTS ARE CAREFULLY
ENGINEERED AND FACTORY TESTED TO PROVIDE LONG TROUBLE-FREE USE UNDER NORMAL CONDITIONS.
HAVE BASIC TOOLS READY
RECOMMENDED TOOLS:
1
Flashlight
Teflon tape Screwdrivers Adjustable and
Pipe wrench Plumber’s putty
Safety goggles
Torque wrench Silicone caulk
5
6
EXPLODED DIAGRAM FOR REFERENCE
MAINTENANCE Your new faucet is designed for years of trouble-free performance. Keep it
looking new by cleaning it periodically with a soft cloth. Avoid abrasive cleaners, steel wool
and harsh chemicals as these will dull the finish and void your warranty.
HAND TIGHTEN THE WING NUTS
From underneath the sink, hand tighten the wing nuts. Tighten gently until snug and alternate from side
to side to seat the faucet body evenly.
Don’t over tighten
FLUSHING & AERATOR CLEANING
Remove the aerator by turning it counterclockwise. Remove the internal parts of the aerator by push-
ing them out with your fingers. Remove any debris. Turn on hot and cold water supplies. Turn faucet
handles all the way on and run water through the spout for about a minute to remove debris. While
water is running check all connections for leaks. Reassemble the aerator and screw it back into the
spout hand tight.
3GASKET & FAUCET INSTALLATION
A) Apply a bead of plumber’s putty or silicone caulk around the sink openings.
B) Install the gasket over the three holes in your sink.
C) Install faucet shanks through the holes of the sink. Centre the faucet body on the sink.
Don’t use plumber’s putty on cultured marble or other composite sinks.
Putty will discolour the sink.
2TURN OFF THE MAIN WATER SUPPLY
Locate water supply inlets and shut off water supply valves. These are usually found under
the sink.
WARNING: READ ALL the instructions completely before beginning.
READ ALL warnings, care and maintenance information.
Taymor recommends calling a professional if you are uncertain about installing this product!
This product should be installed in accordance with all local and provincial plumbing and building codes.
Need Help? Please call our toll-free Customer Support line at
(WEST) 1-800-267-4774 (EAST ) 1-800-387-7064 for additional assistance or service.
C
06-4481
TWO HANDLE BAR FAUCET
Your installation may require new supply
lines. (Supply lines are not included.)
7
1 - INDEX
2 - SCREW
3 - HANDLE
4 - BONNET
5 - WASHER
6 - CARTRIDGE
7 - SEAT
8 - SPRING
9 - ESCUTCHEON
10 - BODY
11 - BASE PLATE
12 - MOUNTING NUT
13 - COUPLING NUT
14 - CLIP
15 - O-RING
16 - WEARABLE RING
17 - NUT
18 - SPOUT
19 - AERATOR WASHER
20 - AERATOR
21 - AERATOR SHELL

INSTRUCTIONS D’INSTALLATION
EFFECTUEZ LES RACCORDEMENTS AUX TUYAUX
D’ALIMENTATION.
Utilisez des raccords de robinet IPS de 1/2 po (1) et serrez les raccords à l’aide d’une clé. Ou utilisez
les écrous de raccordement en plastique fournis (3) avec les colonnes montantes à bout sphérique de
3/8 po de D.E. (2); serrez à la main seulement. Ne serrez pas trop. N’utilisez pas d’écrous de rac-
cordement en métal (4). N’utilisez pas de mastic de plomberie, de pâte à joints ou tout autre type
de produit d’étanchéité sur les entrées d’eau ou le filetage. Il n’est pas nécessaire d’utiliser un
produit d’étanchéité supplémentaire.
® MARQUE DÉPOSÉE DE TAYMOR INDUSTRIES LTD.
SERVICE À LA CLIENTÈLE OUEST 1-800-267-4774 | EST 1-800-387-7064 | taymor.com
AB
FERMER
FERMER
4
SILICONE
Votre installation pourrait
nécessiter des nouveaux
tuyaux d’alimentation. (Les tuyaux
d’alimentation ne sont pas inclus.)
SATISFAIT AUX
NORMES ADA
CE ROBINET SATISFAIT AUX NORMES SUIVANTES, OU LES EXCÈDE :
cUPC, ASME A112.18.1, NSF-61 ET HOMOLOGUÉ FAIBLE TENEUR EN PLOMB
1
2
3
1
4
MERCI D’AVOIR ACHETÉ CE PRODUIT TAYMOR. TOUS LES PRODUITS TAYMOR SONT SOIGNEUSEMENT
CONÇUS ET TESTÉS EN USINE AFIN D’OFFRIR DES ANNÉES D’UTILISATION SANS SOUCI SELON DES
CONDITIONS NORMALES D’UTILISATION.
RÉUNISSEZ LES OUTILS DE BASE
OUTILS RECOMMANDÉS :
1
Lampe de
poche
Ruban
pour joints
filetés
Tournevis Clé à tube et clé à
molette Mastic de
plomberie
Lunettes de
sécurité
Clé
dynamométrique Calfeutrage de
silicone
5
6
7DIAGRAMME ÉCLATÉ AUX FINS DE RÉFÉRENCE
ENTRETIEN Votre nouveau robinet est conçu pour vous offrir des années de rendement sans souci.
Conservez son aspect neuf en le nettoyant périodiquement à l’aide d’un linge doux. Évitez les
nettoyants abrasifs, la laine d’acier et les produits chimiques corrosifs car ceux-ci terniront le fini et
annuleront votre garantie.
SERREZ À LA MAIN LES ÉCROUS À AILETTES
En travaillant sous le lavabo, serrez à la main les écrous à ailettes. Serrez soigneusement jusqu’à ce
qu’ils soient ajustés et alternez d’un côté à l’autre pour que le corps du robinet repose bien en place.
Ne serrez pas trop
PURGE ET NETTOYAGE DE L’AÉRATEUR
Ôtez l’aérateur en le tournant dans le sens inverse des aiguilles d’une montre. Ôtez les pièces in-
ternes de l’aérateur en exerçant une pression avec vos doigts pour les faire sortir. Ôtez tout débris.
Ouvrez l’alimentation en eau chaude et en eau froide. Tournez complètement les manettes du robinet
de façon à faire couler de l’eau du bec pendant environ une minute pour ôter les débris. Pendant que
l’eau coule, vérifiez s’il y a des fuites au niveau des raccordements. Remontez l’aérateur et vissez-le
à nouveau manuellement dans le bec jusqu’à ce qu’il soit bien serré.
3INSTALLATION DU ROBINET ET DU JOINT
A) Appliquez un cordon de mastic de plomberie ou de calfeutrage de silicone autour des ouvertures du lavabo.
B) Installez le joint sur les trois trous du lavabo.
C) Insérez les tiges du robinet dans les trous du lavabo. Centrez le corps du robinet sur le lavabo.
N’utilisez pas de mastic de plomberie sur du similimarbre ou sur des lavabos en
matériaux composites. Le mastic entraînera une décoloration du lavabo.
2FERMEZ L’EAU
Localisez les tuyaux d’arrivée d’eau et fermez les valves. Ces valves se trouvent générale-
ment sous lavabo.
ATTENTION : LISEZ entièrement TOUTES les instructions avant de commencer.
LISEZ TOUS les avertissements et l’information d’entretien.
Taymor recommande de communiquer avec un expert si vous êtes incertain de la façon d’installer ce produit!
Ce produit devrait être installé conformément aux codes du bâtiment et de plomberie provinciaux et locaux.
Vous avez besoin d’aide? Communiquez sans frais avec notre service à la clientèle au
(OUEST) 1-800-267-4774 (EST ) 1-800-387-7064 pour de l’aide supplémentaire.
C
2 - VIS
3 - MANETTE
4 - CHAPEAU
5 - RONDELLE
6 - CARTOUCHE
7 - SIÈGE
8 - RESSORT
9 - APPLIQUE
10 - CORPS
11 - PLAQUE DE BASE
12 - ÉCROU DE MONTAGE
13 - ÉCROU DE RACCORDEMENT
14 - ATTACHE
15 - JOINT TORIQUE
16 - DURABLES ANNEAU
17 - ÉCROU
18 - BEC
19 - RONDELLE
DE L’ AÉRATEUR
20 - AÉRATEUR
1 - REPÈRE DE LA TEMPÉRATURE DE L’EAU
21 - BOÎTIER DE
L’ AÉRATEUR
06-4481
TWO ROBINET DE BUANDERIE
À MANETTE DOUBLE
