Technics SL-1200GR User manual

TQBM7017
S0217AK0
Be careful not to tip over
the player.
Connecting the PHONO earth lead to the
player and amplifier.

Turn the terminal to the left
to loosen.

Insert the earth lug and tighten
the terminal securely.
Insert the AC mains
lead up to a point
just before the
round hole.
Attention
Attention
(Black)
(White)
(Red)
Read before use
■ Make connection to the PHONO terminals and AC IN terminal before setting up or
installing the player.

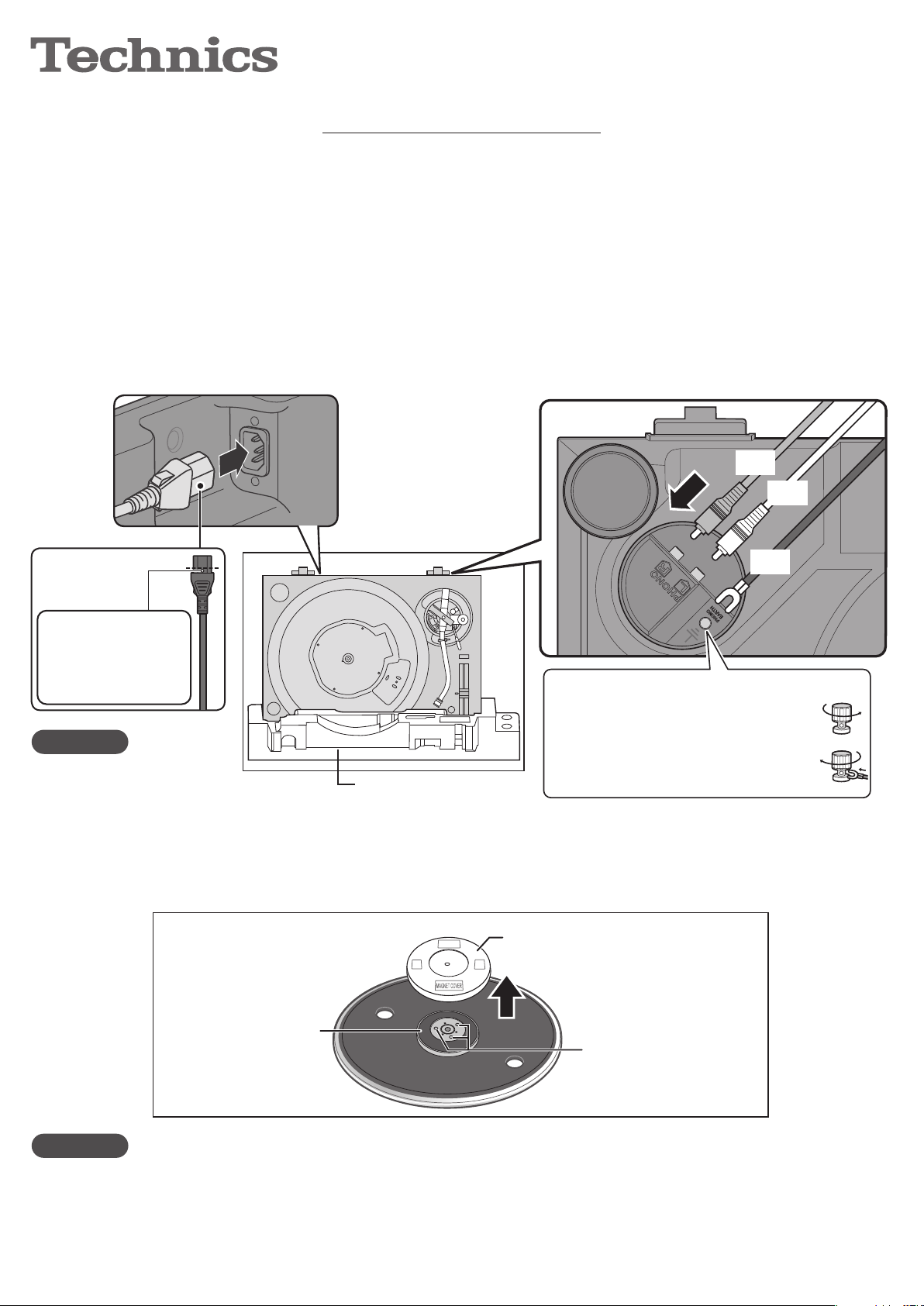

Connecting to the PHONO terminals and AC IN terminal
 Take out the player from the package, attach the “FRONT cushioning” and place the player with its front side down so
that you can make connection to the PHONO terminals and AC IN terminal on the back side.
 Connect the supplied PHONO cable (product number: K2KYYYY00257), PHONO earth lead (product number:
K4EY1YY00160), and AC mains lead (product number: K2CM3YY00041 / K2CS3YY00033).
Direct Drive Turntable System
Model No. SL-1200GR / SL-1210GR
FRONT cushioning
Back side of the turntable Magnet cover
Magnet
Fixing
screw
・ Keep any magnetic-sensitive object such as a magnetic card and watch away from the magnet.
・ Prevent the turntable from hitting the main unit or falling off.
Prevent dust or iron powder from adhering to the magnet on the back side.
・ Do not touch the fixing screws (three locations) of the turntable.
The rating performance cannot be guaranteed if they are out of position.
■ Before fitting the turntable (“Before fitting the turntable” on page 15)
There is a magnet and its cover on the back side of the turntable.
Remove the magnet cover before fitting to the main unit.
English
