Tecnogas 11940 User manual

Pompa di Scarico Condensa
Condensate Pump
Manuale OperativO |OperatiOn Manual
Cod. 11940
Cod. 11942
Cod. 11945

2TECNOGAS manuale operativo |operation manual
TECNOGAS:
LA NOSTRA ESPERIENZA
AL VOSTRO SERVIZIO
TECNOGAS:
OUR EXPERIENCE
AT YOUR SERVICE
Grazie per aver acquistato questo prodotto Tecnogas. Per
la vostra sicurezza, vi consigliamo di leggere attentamente
queste istruzioni prima dell’installazione.


e manutentori esperti.
Thank you for buying this Tecnogas product. For your
safety, please read these instructions carefully before use.
In order not to avoid guarantee,
we strongly recommend to rely
on expert technicians and service.

TECNOGAS manuale operativo |operation manual 3
Per ogni dubbio contattate il nostro servizio clienti.
Please contact our costumer service for any concerns.
Informazioni sulla sicurezza |Safety guide
!
-
neggiamenti a cose o persone così come all’unità stessa.
The procedures listed in this manual must be strictly observed in order to prevent
hazards to person and things, as well as the unit itself.
• Prima di operare sulla pompa, assicurarsi che sia disconnessa dalla rete elettrica.
Before operating on the pump make sure it is disconnected from the power supply.
• La pompa è stata progettata per l’uso con sola acqua.
This pump has been designed to work with water only.
• Non utilizzare in piscine o aree marine - Rischio di elettroschock.
Do not use in swimming pool or marine areas - Risk of electroshock.
• Se danneggiato, sostituire il cavo con un ricambio rispondente ai requisiti.

• La pompa non è progettata per essere utilizzata in ambienti particolarmente unti o
oleosi.
This pump has NOT been designed to work in dirty or oily environment.
• Usare solo in ambienti interni.
Indoor use only.
• Pompa non sommergibile.
Non submersible pump.
• Non azionare la pompa a serbatoio vuoto.
Do not run this pump with the tank empty.

4TECNOGAS manuale operativo |operation manual

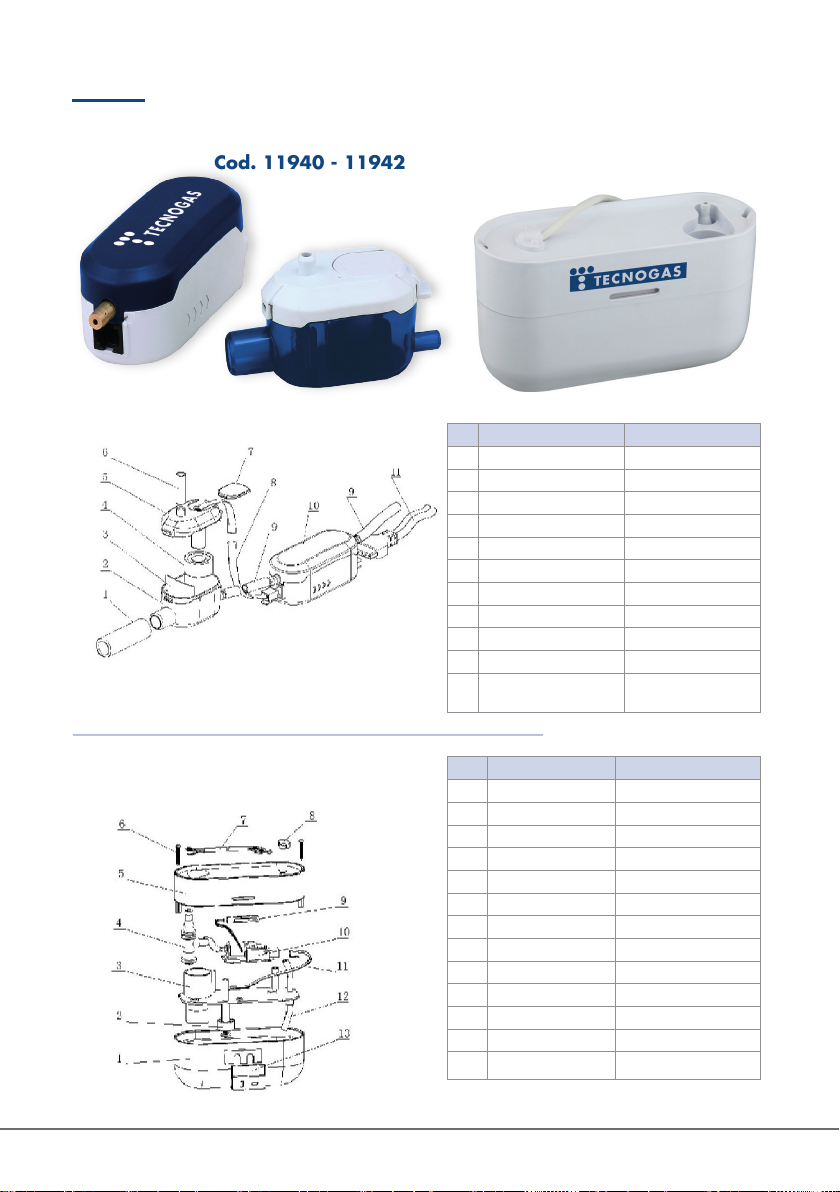

Componenti della pompa |Pump components.
# Descrizione Description
1 Serbatoio Tank
2 Galleggiante Floater
3 Paratia centrale Middle panel
4 Raccordo di scarico 
5 Copertura Pump cover
6 Fixing screws
7 Alimentatore Power supply
8 Serracavo Cable locker
9 Indicatore LED LED indicator
10 Motore Motor
11 Cavo del sensore Sensor cable
12 Aspirazione Suction pipe
13  Mounting plate
# Descrizione Description
1 Tubo in silicone Silicon pipe
2 Serbatoio Water tank
3 Filtro Filter
4 Galleggiante Float
5 Copertura del serbatoio Water tank cover
6 Blow hole
7 Coperchio serbatoio Tank lid
8 Cavo del sensore Sensor cable
9 Tubo di collegamento Connecting pipe
10 Copertura della pompa Pump cover
11
Cavo di collegamento
(6 poli)
6-pin socket
Cod. 11940 - 11942
Cod. 11945
Cod. 11940 - 11942
Cod. 11945

TECNOGAS manuale operativo |operation manual 5
Dimensioni |Dimensions.
Graci delle prestazioni |Performance Graphs
Lunghezza scarico |Head lenght
Flusso | Flow
Cod. 11942
Cod. 11940
Lunghezza scarico |Head lenght
Flusso | Flow
Piastra di montaggio
Mounting plate
Cod. 11945
Cod. 11940
Cod. 11942 Piastra di montaggio
Mounting plate
Piastra di montaggio
Mounting plate
Cod. 11940 - 11942 Cod. 11945

6TECNOGAS manuale operativo |operation manual
Modello - Model 11940 11942 11945
Voltaggio
Voltage
230 V
50-60 Hz
Lunghezza scarico
Drain lenght 12 m - 40 ft
Protezione termica
Thermal Protection 100 ° C
Potenza max. split
Max. split power 10 KW 30 KW 10 KW
Rumore
Noise 25 dbB (A) 32 dbB (A) 25 dbB (A)
Capacità di scarico
Drain capacity 12 l/h 36 l/h 12 l/h
Capacità serbatoio
Tank capacity 35 cc 400 cc
Temperatura ambientale
Ambiental temperature 0° C - 50° C
Speciche tecniche |Technical Specications
Installazione |Installation
1Assicurarsi che l’impianto elettrico non sia in tensione. Make sure to cut off the power.
2Scegliere un posto adeguato dove montare la piastra di sostegno. Le viti sono incluse. Choose a suitable place to mount the mountaing plate. Screws are included.
3Effettuare i collegamenti idraulici (aspirazione e scarico). Non piegare eccessivamente i tubi. Connect the pipes (aspiration and drain). Do not overbend the pipes.
4Collegare l’alimentazione. Connect the power supply.
!!Il LED si attiva solo nell’eventualità di problemi. In tal caso contattare l’assistenza. If the red LED is on there’s a pump malfunctioning. Contact the costumer support.
Cod. 11945
Manutenzione |Maintance
Questa pompa richiede manutenzione ordinaria. Si consiglia di pulire il serbatoio ogni 6 mesi con un deter-

attenzione a rimontare il galleggiante in posizione corretta.
This pump requires periodical maintance. It’s recommended to clean every the tank every 6 moths, with an



TECNOGAS manuale operativo |operation manual 7
1Assicurarsi che il galleggiante sia posizionato nel serbatoio con il magnete rivolto verso l’alto. 
2 
3Scegliere un posto adeguato per il montaggio. Il serbatoio dev’essere posto orizzontalmente.       
manichetta di ingresso.

with some velcro strips. Verify the correct mounting of the inlet hose.

Mount the blow pipe on the tank lid.
!! If possible, mount the pump above the false ceiling.
Se desiderato, effettuare in questo modo il montaggio antivibrazione. If required, follow this scheme for the anti-vibration assembly.
Cod. 11940 - 11942
|False ceiling
2. Avvolgimento dell’ evaporatore | Evaporator coil
3. Cassetto dello scarico condensa | Condensate drain tray
4. Tubo | Pipe
5. Canalina | Conduit

8TECNOGAS manuale operativo |operation manual
 

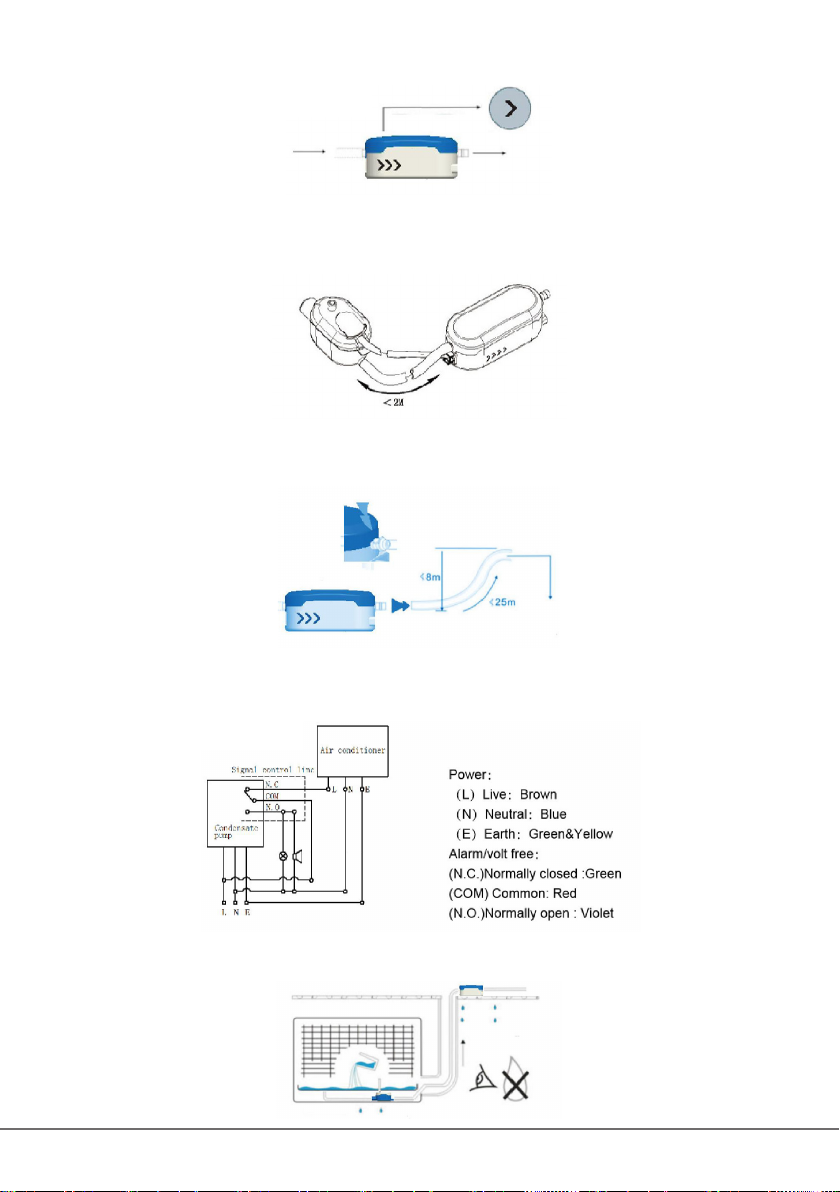

 Non superare i due metri di lunghezza tra pompa e serbatoio.
Connect pump and tank with a 6mm DN/ID pipe (9mm DN/OD) and secure with cable-ties.
Pipe between pump and tank must be shorther than 2 meters.
Collegare un’estremità di tubo DN/ID 6mm (DN/OD 9mm) alla pompa e portare l’altra al luogo designato per lo scarico della condensa. Evitare curve troppo accentuare.

Avoid restrictions.
Se il circuito viene installato come da schema riportato, la pompa può spegnere il condizionatore nel caso di un malfunzionamento della stessa.
If the circuit is set up as the reported scheme, the pump can switch off the air conditioner when any pro-
blems occur to the draining device.
 Test pump operation by pouring water into the tank. Verify the presence of leaks.

TECNOGAS manuale operativo |operation manual 9
Risoluzione problemi |Troublesooting
Problema |Problem Causa |Cause Risoluzione |Action
La pompa funziona
ininterrottamente.
The pump runs all the
time.
Il galleggiante è posizionato al contrario.

Controllare il galleggiante.

Il sensore è posizionato male o scollegato
The sensor is disconnected or mounted
incorrectly.
Controllare le condizioni del
sensore. |Check sensor situation.
C’è sporcizia che blocca il galleggiante.
There is sludge in the water tank. Pulire la pompa |Clean the pump.
La pompa lavora a
intermittenza produ-
cendo molto rumore.
The pump runs
irregularly making a
lound noise.
L’acqua torna alla pompa a causa dell’ef-
fetto sifone.
Water goes back to the pump due to a
siphone effect.
Eliminare l’aria nel tubo tra la pom-
pa e il serbatoio.
Try to avoid air in the pipe between
the pump and the tank.
La pompa funziona
ma non scarica
acqua
The pump works
but there’s no water
draining
Vi sono delle perdite nei collegamenti
idraulici.
There are leaks in the pipes.
Controllare i tubi. Se necessa-

adeguati.
Check the pipes.If needed, enfoce

La pompa non
funziona.
Pump doesn’t work.
La pompa non è correttamente collegata
alla rete elettrica.
The pump is not connectet to the powey
supply.
Controllare la fonte di alimentazione
Check the poiwer supply.
Il cablaggio è scorretto.
The wiring is incorrect.
Controllare il cavo di alimentazione
e il cablaggio.
Check the power cable and the
wiring.
Il voltaggio non è adeguato alla pompa.
The voltage is not suitable for the pump.
Controllare il voltaggio o sostituire
la pompa.
Check the voltage or replace the
pump.
La pompa è molto calda.
The pump is very hot.
La pompa è entrata in protezione
termica. Attendere il raffreddamento
The thermal cut could have activa-
ted. Wait until the unit cools down.
Garanzia |Warranty
La garanzia di questa pompa copre tutti i danni strettamente correlati a difetti di fabbricazione. Pos-
sono essere coperti solo la sostituzione dell’intera pompa o delle parti difettose, non il costo della ma-
nodopera. Tutti i reclami devono essere correlati di descrizione accurata del difetto. Non si accettano
reclami per prodotti montati in modo scorretto o che non hanno subito periodiche manutenzioni come
da manuale.
This guarantee covers all the damage strictly correlated to manufacturing faults. Only the replacement
of the pump or of the defective parts can be covered, not the labor cost. With all the complain, the co-
stumer must attach a detailed description of the defect. Complain about wrong mounted or non-main-
tanced product will NOT be accepted.
