Flux F 424 User manual

Bedienungsanleitung
/10DEF
Fass-, Behälter- und
Containerpumpen
F 424 ...
dichtungslos
F 425 ...
99,98% Fassentleerung
F 426 ...
Mischpumpe
F 430 ...
mit Gleitringdichtung
OperatingInstructions Page 12 - 21
Barrel and Container Pumps
Type F 424 ... sealless
F 425 ... 99,98% barrel emptying
F 426 ... Mixing Pump
F 430 ... with mechanical seal
Mode d'Emploi Page 22 - 31
Pompesvide-fûts
Type F 424 ... sans joint
F 425 ... Pompage efficace à99,98%
F 426 ... Pompemélangeuse
F 430 ... avecgarnituremécanique

F 408 F 424 PP ; PVDF F 410 Ex
F 414 F 425 PP F 414 Ex
F 417 F 426 PP F 416 Ex*
F 417 EL F 427 S F 416-1 Ex*
F 448 F 430 PP ; PVDF ; AL F 416-2 Ex*
F 457 F 450 Ex
F 457 EL F 424 S F 460 Ex
F 458 F 425 S F 460 Ex EL
F 458 EL F 426 S F 460-1 Ex
F 458-1 F 430 HC
F 430 S
1
1
3
2
Motoren
Ex-geschützt
PumpenMotoren
Nicht Ex-geschützt

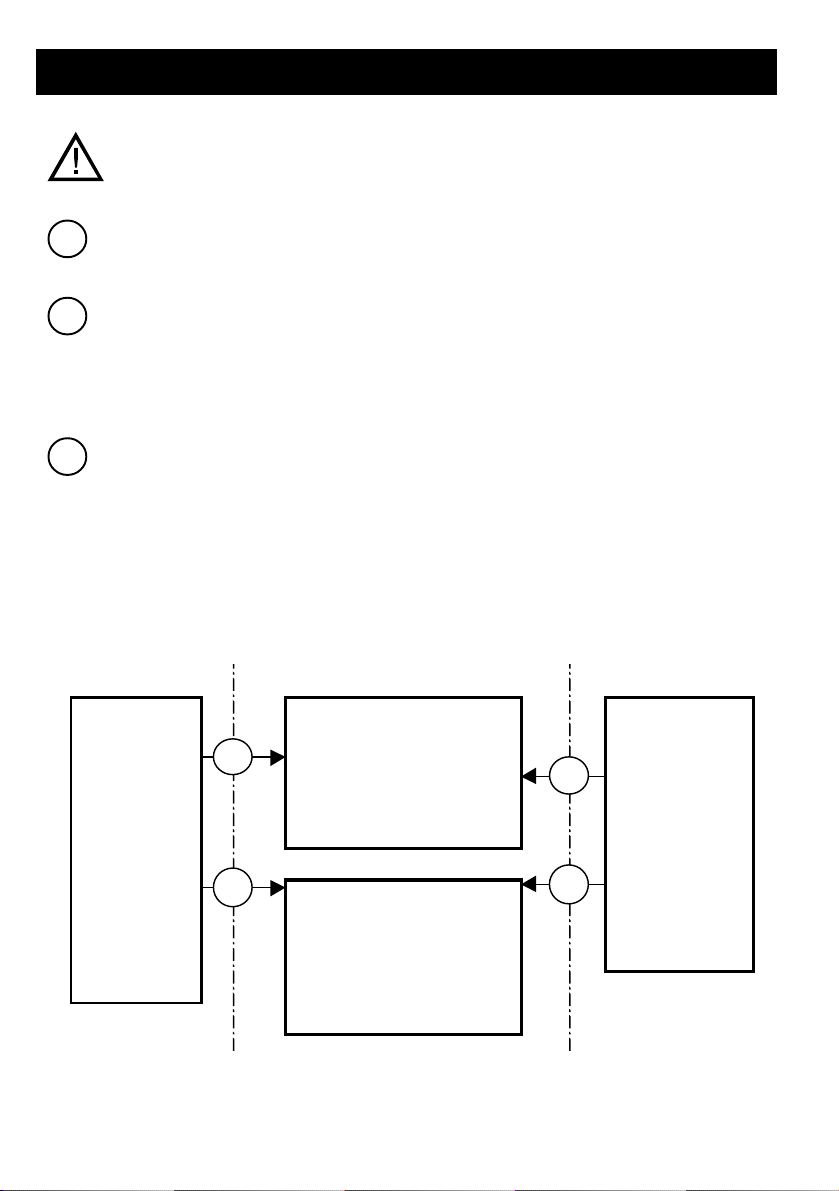

Kombinationsmöglichkeiten Motor - Pumpe
1
lMotoren und Pumpen
nur in folgenden Kombinationen verwenden.
Motor nicht im explosionsgefährdeten Bereich verwenden.
Pumpe nicht für brennbare Flüssigkeiten verwenden.
Im explosionsgefährdeten Bereich
nur explosionsgeschützte Elektromotoren mit Zulassung
für ZONE 1 oder Druckluftmotoren verwenden.
Beim Fördern brennbarer Flüssigkeiten
nur Pumpen mit Zulassung für ZONE 0 verwenden.
Im explosionsgefährdeten Bereich
nur explosionsgeschützte Elektromotoren mit Zulassung
für ZONE 1 oder Druckluftmotoren verwenden.
Pumpe nicht für brennbare Flüssigkeiten verwenden.
2
3
*Bei Druckluft-
motoren ist
eine Zulassung
für ZONE 1
nicht erforderlich.
2

lBeim Fördern brennbarer Flüssigkeiten der Gefahrklasse
AI, AII und B nur Pumpen verwenden, die für den Einsatz
in ZONE 0 zugelassen sind.
F 424 S-../.. EG-Baumusterprüfbescheinigung
PTB 00 ATEX 4108 X
F 425 S-../.. EG-Baumusterprüfbescheinigung
PTB 99 ATEX 4001 X
F 426 S-../.. EG-Baumusterprüfbescheinigung
PTB 00 ATEX 4109 X
F 430 S-../.. EG-Baumusterprüfbescheinigung
F 430 HC-../.. PTB 00 ATEX 4110 X
lNur explosionsgeschützte Elektromotoren mit Zulassung
für ZONE 1 oder Druckluftmotoren verwenden.
F 410 Ex Kollektormotor
F 414 Ex Drehstrom - Getriebemotor
F 416 Ex Druckluftmotor ( Zulassung nicht erforderlich )
F 416-1 Ex Druckluftmotor ( Zulassung nicht erforderlich )
F 416-2 Ex Druckluftmotor ( Zulassung nicht erforderlich )
F 450 Ex Kollektormotor
F 460 Ex Kollektormotor
F 460 Ex EL Kollektormotor
F 460-1 Ex Kollektormotor
lEG-Baumusterprüfbescheinigung beachten.
lDie Pumpe darf nicht ortsfest eingesetzt werden
lDer Ex-geschützte Motor muss sich außerhalb
des ortsbeweglichen Gefäßes befinden.
lDer verwendete Schlauch muss ausreichend
leitfähig sein (siehe TRbF 131 Teil 2).
lBei der Installation und beim Betrieb die TRbF und die
Explosiosschutz-Richtlinien der BG Chemie beachten.
Arbeiten im explosionsgefährdeten Bereich
3

Vor der Inbetriebnahme im
explosionsgefährdeten Bereich
Die Potentialausgleichsleiter (Masse-
kabel) an der dafür vorgesehenen
Schraube des explosionsgeschützten
Motors oder der Pumpe befestigen.
Ist der Motor mit der Pumpe leitfähig
verbunden, kann auf einen der beiden
Potentialausgleichsleiter
verzichtet werden.
Leitfähiger Schlauch
(siehe TRbF 131 Teil 2)
mit leitfähiger Einbindung der
Schlauchverschraubungen und
den angeschlossenen Armaturen.
R < 106Ω
Werden die Kollektormotoren zusammen mit der Pumpe betrieben,
ist ein umfassender und eindeutiger Potentialausgleich durchzuführen.
Als Potentialausgleich ist eine elektrisch leitende Verbindung zwischen
Motor und Pumpe nach EN 50 014:1994-03 Abschnitt 15 und DIN VDE
0165:1991-02 Abschnitt 5.3.3 herzustellen.
Die Fasspumpe so anordnen, dass keine Reib- und Schlagfunken
entstehen und die Betriebsbedingungen einen gefahrlosen Betrieb
gewährleisten.
Netzanschluss über eine
explosionsgeschützte Steck-
vorrichtung oder einen
explosionsgeschützten
Klemmkasten .
Der leitfähige Untergrund muss im Potentialausgleichsystem
eingebunden sein. Ist kein leitfähiger Unergrund vorhanden,
an alle Behältnisse Potentialausgleichsleiter anschließen.
ΩΩ
ΩΩ
Ω
ΩΩ
ΩΩ
Ω
ΩΩ
ΩΩ
Ω
ΩΩ
ΩΩ
ΩAn den Anklemmstellen der Potentialausgleichsleiter und den Übergangsstellen der
Behältnisse zum leitfähigen Untergrund Farbe und Schmutz entfernen, um eine gute
Leitfähigkeit zu gewährleisten.
4

lPumpe nur für bestimmungsgemäßen Gebrauch einsetzen.
lPumpe nicht unbeaufsichtigt lassen.
lDie Gebrauchslage der Pumpe ist senkrecht.
lBei stark verschmutzten Flüssigkeiten Fußsieb verwenden.
lPumpe so aufstellen, dass sie nicht
in den Behälter fallen kann.
lPumpe nur mit geeignetem Schlauch betreiben.
lSchlauch gegen Abrutschen vom Schlauchstecker sichern.
lMotor, Pumpe und Schlauch regelmäßig auf
Betriebssicherheit prüfen.
lPumpe nur bis zum Druckstutzen in die Flüssigkeit tauchen.
lBetriebsinterne Anweisung beachten.
Schutzkleidung tragen
(Gesichtsschutz, Schutzhandschuhe usw. ).
lBedienungsanleitung des Motors beachten.
lTrockenlauf vermeiden.
lPumpe nicht der Witterung aussetzen.
lVor dem Abnehmen des Motors:
Pumpe, Schlauch und Armaturen entleeren.
lPumpe nach jeder Benutzung reinigen.
lMotor nicht über aggressiven Dämpfen aufbewahren.
lVor dem Einstecken des Netzsteckers bzw.
vor Anschluss des Druckluftschlauches
Ein-/Aus-Schalter auf "0" ( Stop ) stellen.
Sicherheitshinweise
5

Antrieb durch :
l Kollektormotoren F 408, F 410 Ex, F 417, F 417 EL,
F 448, F 450 Ex, F 457, F 457 EL,
F 458, F 458 EL, F 458-1,
F 460 Ex, F 460 Ex EL, F 460-1 Ex.
l Drehstrom-Getriebemotoren F 414, F 414 Ex.
l Druckluftmotoren F 416 Ex, F 416-1 Ex, F 416-2 Ex.
lDie Betriebsspannung mit dem Typenschild vergleichen.
Bei Druckluftmotoren maximalen Betriebsdruck beachten
und Wartungseinheit verwenden.
lDen Motor auf die Pumpe aufsetzen.
lPumpe nur in Betrieb nehmen, wenn die Überwurfmutter
zwischen Pumpe und Motor von Hand fest angezogen ist.
lPumpe in die Flüssigkeit stellen und durch eine Fassverschrau-
bung oder eine Anklemmvorrichtung am Gefäß befestigen.
lDas Netzanschlusskabel vor jeder Benutzung auf
Beschädigungen überprüfen.
lDas Netzanschlusskabel von Lösemittel fernhalten.
lVor dem Einstecken des Netzsteckers bzw.
vor Anschluss des Druckouftschlauches
Ein-/Aus-Schalter auf "0" ( Stop ) stellen.
lNetzstecker einstecken bzw. Druckluftschlauch anschließen.
lMotor einschalten.
lBei den Motoren F 417 EL, F 457 EL, F 458 EL und F 460 Ex EL
mit dem Stellknopf die gewünschte Drehzahl einstellen
(Regulierung der Fördermenge).
Inbetriebnahme
6

lMit Installationsarbeiten an Drehstrommotoren dürfen nur
Fachkräfte beauftragt werden.
lDrehstrommotoren nur mit vorgeschaltetem
Motorschutzschalter in Betrieb nehmen.
lDrehrichtung des Motors prüfen.
( Drehrichtung gemäß Drehrichtungspfeil am Motor ).
Bei ortsbeweglichem Einsatz von Drehstrommotoren
lVor dem Einstecken des Netzsteckers
Ein-/Aus-Schalter auf "0" ( Stop ) stellen.
lBeim Einschalten des Motors Drehrichtung überprüfen
( Drehrichtung gemäß Drehrichtungspfeil am Motor).
lZusätzliche Sicherheitshinweise im Klemmkasten
des Drehstrom-Getriebemotors beachten.
lVor Anschluss des Druckluftschlauches an den
Druckluftmotor Ein-/Ausschalter auf "0" (Stop) stellen.
( Bei Motor F 416 Ex Verriegelung für den Ein-/Aus-Schalter lösen ).
lSchalldämpfer oder Abluftschlauch verwenden.
lLuftverbrauch F 416 Ex, F 416-1 Ex, F 416-2 Ex :
Bei 3 bar Betriebsdruck ~ 7 l/sec.
Bei 6 bar Betriebsdruck ~14 l/sec.
Drehstrom-Getriebemotor F 414, F 414 Ex
Druckluftmotor F 416 Ex, F416-1 Ex, F 416-2 Ex
7

lPumpe vor der Aufbewahrung entleeren.

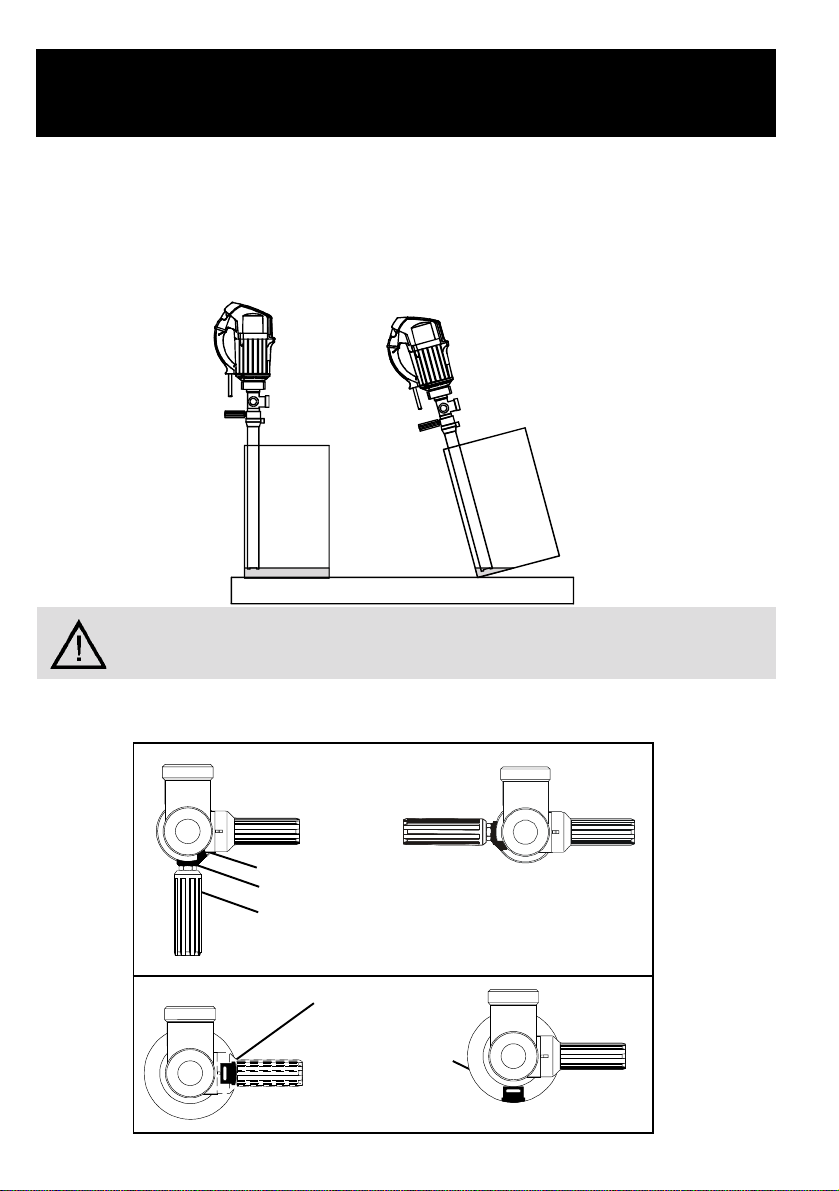

99,98% Fassentleerung
F 425 S-41/34, F 425 PP-50/34
Ventil AUF Ventil ZU
Bild 1
Wenn die Pumpe keine Flüssigkeit mehr fördert :
lDas Ventil bei laufendem Motor schließen.
lDen Motor ausschalten.
Um eine optimale Entleerung zu erreichen :
lDas Fass schräg stellen.
Sicherungselement
Sechskantmutter
Stellhebel
F 425 S-41/34
Sicherungselement
Bei Demontage
Schraubendreher
hier ansetzen.
F 425 PP-50/34
8

lWenn die Mischöffnungen beim Pumpen oder Mischen
sich oberhalb des Flüssigkeitsspiegels befinden,
besteht Spritzgefahr.
Bei offenen Fässern oder Behältern entsprechende
Spritzschutzvorrichtungen anbringen.
lBeim Mischen nicht leitfähiger Flüssigkeiten,
besteht die Möglichkeit, daßdie umgewälzte Flüssigkeit
elektrostatisch aufgeladen wird.
Es ist darauf zu achten, daßdadurch bedingte
Zündgefahren nicht auftreten.
Mischpumpe
F 426 S-41/38, F 426 PP-50/33
pumpen
mischen
Bild 2
Sicherungselement
Bei Demontage
Schraubendreher
hier ansetzen.
F 426 PP-50/33
F 426 S-41/38
Sicherungselement
Sechskantmutter
Stellhebel
9

Reinigung nach jeder Benutzung
lPumpe nur bis zum Auslaufstutzen
in das Reinigungsmittel tauchen.
lPumpe und Schlauch müssen gegenüber dem
Reinigungsmittel beständig sein.
lKeine brennbaren Flüssigkeiten verwenden.
lBei Gegendruck den Motor nicht abnehmen.
Zuerst die Abfüllarmaturen entleeren.
Die Pumpe mit einem geeigneten Reinigungsmittel durchspülen.
5.1 F 424 S-43/38, F 424 S-43/37 Z,
F 424 S-50/45 Z, F 424 PP-41/36,
F 424 PVDF-41/36, F 424 PP-41/35 Z
F 424 PVDF-41/35 Z, F 424 PP-50/43 Z
lFußstück abschrauben
lmit Wellenschlüssel oder großem Schraubendreher
motorseitig die Kupplung festhalten und den Rotor
abschrauben.
lInnenrohr herausziehen.
1lNetzstecker ziehen bzw. Druckluft absperren.
2lDie Überwurfmutter aufdrehen.
3lDen Motor von der Pumpe abnehmen.
4lDen Motor nicht über aggressiven Dämpfen aufbewahren.
5 lDie Pumpe wie folgt zerlegen :
Zerlegen der Pumpen zur Reinigung
10

5.2 F 424 PP-50/38,F 424 PVDF-50/38
lFußstück abschrauben
lmit Wellenschlüssel oder großem Schraubendreher
motorseitig die Kupplung festhalten und den Rotor
abschrauben.
lAußenrohr abschrauben.
5.3 F 425 S-41/34,F 425 PP-50/34, F 426 S-41/38
lBei F 425 S und F 426 S:
Stellhebel und Sechskantmutter lösen.
Sicherungselement entfernen (siehe Abbildungen Seite 8 und 9).
lBei F 425 PP: Sicherungselement mit Schraubendreher
nach außen drücken (siehe Seite 8, Bild 1).
lAußenrohr in Position drehen:
bei F 425 ... "Ventil AUF"
bei F 426 ... "mischen"
lInnenrohr herausziehen.
5.4 F 426 PP-50/33
lGewindestift herausdrehen.
lInnenrohr herausziehen.
lSicherungselement mit
Schraubendreher nach außen drücken.
lAußenrohr in Position drehen:
"mischen"
lAußenrohr aus dem Mischrohr ziehen
(siehe Seite 9, Bild 2).
5.5 F 430 ...
lInnenrohr herausziehen.
11

F 408 F 424 PP ; PVDF F 410 Ex
F 414 F 425 PP F 414 Ex
F 417 F 426 PP F 416 Ex*
F 417 EL F 427 S F 416-1 Ex*
F 448 F 430 PP ; PVDF ; AL F 416-2 Ex*
F 457 F 450 Ex
F 457 EL F 424 S F 460 Ex
F 458 F 425 S F 460 Ex EL
F 458 EL F 426 S F 460-1 Ex
F 458-1 F 430 HC
F 430 S
1
1
3
2
Motors
explosion-proof
PumpsMotors
not explosion-proof
Possible Motor - Pump Combinations
1
lOnly use motors and pumps
in the following combinations.
Do not operate motor in hazardous locations.
Do not use the pump for transferring flammable liquids.
For use in hazardous locations only use
explosion-proof electric motors which are approved
for ZONE 1 or compressed air motors.
For transferring flammable liquids only use
pumps which are approved for ZONE 0.
For use in hazardous locations only use
explosion-proof electric motors which are approved
for ZONE 1 or compressed air motors.
Do not use the pump for transferring flammable liquids.
2
3
*On compressed
air motors an
approval for
ZONE 1 is not
necessary.
12

lFor transferring flammable liquids class AI, AII and B
only use pumps which are approved for ZONE 0.
F 424 S-../.. EC-Type-Examination Certificate
PTB 00 ATEX 4108 X
F 425 S-../.. EC-Type-Examination Certificate
PTB 99 ATEX 4001 X
F 426 S-../.. EC-Type-Examination Certificate
PTB 00 ATEX 4109 X
F 430 S-../.. EC-Type-Examination Certificate
F 430 HC-../.. PTB 00 ATEX 4110 X
lOnly use explosion-proof electric motors which are
approved for ZONE 1 or compressed air motors.
F 410 Ex Commutator Motor
F 414 Ex Three-phase Gearmotor
F 416 Ex Compressed Air Motor ( approval not necessary )
F 416-1 Ex Compressed Air Motor ( approval not necessary )
F 416-2 Ex Compressed Air Motor ( approval not necessary )
F 450 Ex Commutator Motor
F 460 Ex Commutator Motor
F 460 Ex EL Commutator Motor
F 460-1 Ex Commutator Motor
lObserve EC-Type-Examination Certificate.
lThe pump is not approved for stationary installation.
lThe explosion-proof motor must definitely be
outside the barrel and/or container.
lOnly use electrically conductive hoses
(see TRbF 131 part 2).
lThe installation and operation must comply with the
relevant Health & Safety Regulations. (In the Federal
Republic of Germany these are "TRbF" and also
"BG Chemie").
For use in hazardous locations
13

Before starting operation
in hazardous locations
Connect the earth continuity conductors
(earth wires) to the designated screw
on the explosion-proof motor and pump.
If the connection between motor and
pump already provides a conductive
path, one of the earth continuity
conductors may be deleted.
Eelectrically conductive hose
(see TRbF 131 part 2)
completely mounted with
swaged hose fittings to ensure
a conductive path for the pump,
hose and fittings.
R < 106Ω
The use of the commutator motor in combination with the pump requires
a complete and definite equipotential bonding. An equipotential bonding
consists in an electrically conductive connection between the motor and
the pump according to EN 50 014:1994-03 Paragraph 15 and DIN VDE
0165:1991-02 Paragraph 5.3.3.
The pump has to be arranged in a way that no friction and impinge
sparks form and that the operating conditions ensure safe operation.
Connection to the mains via an
explosion-proof plug device or
an explosion-proof cable
terminal box only.
The electrically conductive base ground has to be an integral part
of the equipotential bonding system. If a conductive base ground
is not available, earth continuity conductors have to be connected
to all barrels and containers.
ΩΩ
ΩΩ
Ω
ΩΩ
ΩΩ
Ω
ΩΩ
ΩΩ
Ω
ΩΩ
ΩΩ
ΩRemove paint and dirt from all connection points of earth continuity conductors and
containers to the electrically conductive base ground to ensure good conductivity.
14

lOnly use the pump for its intended purpose.
lNever leave the pump unattended.
lThe pump has to be used in vertical position only.
lWhen pumping liquids which contain solid particles
in suspension, a suction strainer must be used.
lInstall the pump in a way which ensures that it cannot
fall into the container.
lOnly use the pump with a suitable hose.
lEnsure that the hose is securely fixed to the hosetail.
lRegularly check motor, pump, hose and connections
to ensure safe operation.
lThe pump should not be immersed deeper into the liquid
than the outlet connection.
lComply with all relevant safety instructions.
Wear appropriate protective clothing.
(Face shield, protective gloves, etc.).
lComply with the operating instructions of the motor.
lNever operate the pump dry.
lThe pump should not be exposed to the weather.
lBefore removing the motor from the pump:
Completely drain pump, flexible hose and hand tap.
lClean after each operation.
lNever store the motor in areas in which corrosive
vapours exist.
lBefore inserting the electrical plug into the socket
or connecting the air supply hose to the air motor,
ensure that the Start/Stop switch is set to "0" ( Stop ).
Safety Instructions
15

Available drive motors :
l Commutator motors F 408, F 410 Ex, F 417, F 417 EL,
F 448, F 450 Ex, F 457, F 457 EL,
F 458, F 458 EL, F 458-1,
F 460 Ex, F 460 Ex EL, F 460-1 Ex.
l Three-phase gearmotors F 414, F 414 Ex.
l Compressed air motors F 416 Ex, F 416-1 Ex, F 416-2 Ex.
lMake sure that the supply voltage corresponds to the voltage
indicated on the name plate. When using air motors, please
do not exceed the maximum operating pressure and always
usea filter-regulator-lubricator unit.
lPut the motor onto the pumps.
lNever operate the pump unless the union nut between
pump and motor has been firmly tightened by hand.
lImmerse the pump into the liquid and secure it in a
vertical position by the use of a compression gland
or a container clip.
lAlways check the power supply cable for damage
beforestarting operation.
lKeep solvents away from the power supply cable.
lBefore inserting the electrical plug into the socket
or connecting the air supply hose to the air motor,
ensure that the Start/Stop switch is set to "0" ( Stop ).
lInsert the plug or connect the air supply hose.
lSwitch on the motor.
lOn motors F 417 EL, F 457 EL, F 458 EL and F 460 Ex EL
the speed may be regulated by the adjustment knob
(control of delivery rate).
Starting Operation
16

lRepairs to three-phase gearmotors should only be carried
out by suitably qualified personnel.
lOnly use three-phase motors with a starter
including an overload cut-out.
lCheck direction of rotation of the motor.
( Direction of rotation according to the arrow on the motor ).
In case of portable use of three-phase motors:
lBefore inserting the electrical plug into the socket,
ensure that the Start/Stop switch is set to "0" ( Stop ).
lCheck direction of rotation when switching on the motor.
( Direction of rotation according to the arrow on the motor ).
lComply with additional safety instructions which are contained
with the terminal box of the three-phase gearmotor.
lBefore connecting the air supply hose to the motor,
set the Start/Stop switch to "0" (Stop).
( On model F 416 Ex unlock locking mechanism of the on/off operating trigger ).
lUse a silencer or an exhaust air hose.
lAir consumption F 416 Ex, F 416-1 Ex, F 416-2 Ex :
At 3 bar operating pressure ~ 7 l/sec.
At 6 bar operating pressure ~14 l/sec.
Three-phase Gearmotor F 414, F 414 Ex
Air Motor F 416 Ex, F416-1 Ex, F 416-2 Ex
17

lAlways completely drain pump before storing.
Barrel Emptying up to 99,98%
F 425 S-41/34, F 425 PP-50/34
Valve OPEN Valve CLOSED
Picture 1
As soon as no liquid will be delivered anymore :
lClose the flow back stop valve while the motor is still running.
lSwitch off the motor.
To achieve an utmost barrel emptying :
lTilt the barrel.
Safety catch
Hexagonal nut
Adjusting lever
F 425 S-41/34
Safety catch
For dismantling
insert screwdriver
here.
F 425 PP-50/34
18

lWhen, during pumping and mixing operations,
the mixing openings are above the liquid level,
there is a risk of splash.
On open barrels and containers splash guards
must be installed.
lWhen mixing electrically non-conductive liquids
there is a risk that the circulated liquid will be
charged electrostatically.
Make sure that any ignition risk will be eliminated.
Mixing Pump
F 426 S-41/38, F 426 PP-50/33
pumping
mixing
Picture 2
Safety catch
For dismantling
insert screwdriver
here.
F 426 PP-50/33
F 426 S-41/38
Safety catch
Hexagonal nut
Adjusting lever
19

Cleaning after each operation
lThe pump should not be immersed into the
cleaning agent higher than the outlet connection.
lPump and hose must be compatible with the
cleaning agent.
lDo not use flammable liquids to clean the pump or motor.
lDo not separate the motor from the pump as long as
there is still any backpressure within the system.
First drain pump and discharge hose.
Clean the pump by flushing a appropriate cleaning agent.
5.1 F 424 S-43/38, F 424 S-43/37 Z,
F 424 S-50/45 Z, F 424 PP-41/36,
F 424 PVDF-41/36, F 424 PP-41/35 Z
F 424 PVDF-41/35 Z, F 424 PP-50/43 Z
lUnscrew foot piece.
lLock coupling on the motorside of the pump by a
wrench or a big screwdriver and unscrew the impellor.
lTake the inner tube out of the pump assembly.
Dismantling of Pumps for Cleaning
1lUnplug the pump or disconnect the air supply hose.
2lUnscrew the union nut between pump and motor.
3lRemove motor from the pump.
4lNever store the motor in areas in which corrosive
vapours exist.
5 lDismantling of pump as follows :
20
