Tefcold BA30S-2 User manual

BACKBAR COOLERS
Original instructions
Models:
BA10H-I
BA10HSD-I
BA20H-I
BA20HSD-I
BA30H-P
BA30HSD-P
BA30S-2-P
BA30S-3-P
EN
DE
DK
SV
FR
3
9
17
25
33
ES 41
PT 49
RUS 57
PL 65

2

CONTENTS
1.
2.
Important safety instructions .................................................................................. 4
Unpacking and installation ..................................................................................... 4
Electrical connection .............................................................................................. 5
Start-up of the cabinet ........................................................................................... 5
Thermostat ............................................................................................................ 6
Defrosting .............................................................................................................. 6
Moving the shelves ................................................................................................ 7
Door reversal ......................................................................................................... 7
Cleaning and maintenance .................................................................................... 7
Service ................................................................................................................... 7
Disposal ................................................................................................................. 7
Dixell XR02CX ..................................................................................................... 73
General information
Thermostat technical manual
3
https://www.tefcold.dk/en/coolers/backbars-keg-coolers
Link to downloads:
3.

IMPORTANT SAFETY INSTRUCTIONS
Before you use your cooler please read this instruction manual carefully.
This appliance can be used by children aged from 8 years and above and persons with reduced
physical, sensory or mental capabilities or lack of experience and knowledge if they have been given
supervision or instruction concerning use of the appliance in a safe way and understand the hazards
involved. Children shall not play with the appliance. Cleaning and user maintenance shall not be
made by children without supervision.
The instructions concerning persons (including children) with reduced physical, sensory or mental
capabilities or lack of experience and knowledge and children playing with the appliance are not
required.
Do not store explosive substances such as aerosol cans with a ammable propellant in this
appliance.
WARNING: Keep clear of obstruction all ventilation openings in the appliance enclosure or in the
structure for building-in.
WARNING: Do not use mechanical devices or other means to accelerate the defrosting process,
other than those recommended by the manufacturer.
WARNING: Do not damage the refrigerant circuit.
WARNING: Do not use electrical appliances inside the food storage compartments of the appliance,
unless they are of the type recommended by the manufacturer.
The refrigerant is R600a/R290 and insulation blowing gases is cyclopentane, servicing and disposal
of appliance should be done by qualied person.
Appliance information
Climatic class: 4, the user should use the appliance below 32 °C.
The A-weighted emission sound pressure level is below 70 dB(A).
This Symbol means risk of re and ammable materials used in appliance.
4
UNPACKING AND INSTALLATION
Remove the wooden pallet and the packing. External surfaces are supplied with a protection foil,
which must be removed before installation.

ELECTRICAL CONNECTION
Important !
The cabinet operates on 230 V/50 Hz.
The wall socket should be easily accessible.
All earthing requirements stipulated by the local electricity authorities must be observed. The cabinet
plug and wall socket should then give correct earthing. If in doubt, contact your local supplier or
authorized electrician.
The main electrical connections must be done by skilled electricians.
If the cabinet has been horizontally placed during transport, please wait 2 hours before starting up
the cabinet.
START-UP OF THE CABINET
Before use, we recommend that the cabinet is cleaned, see the section on maintenance and
cleaning.
5

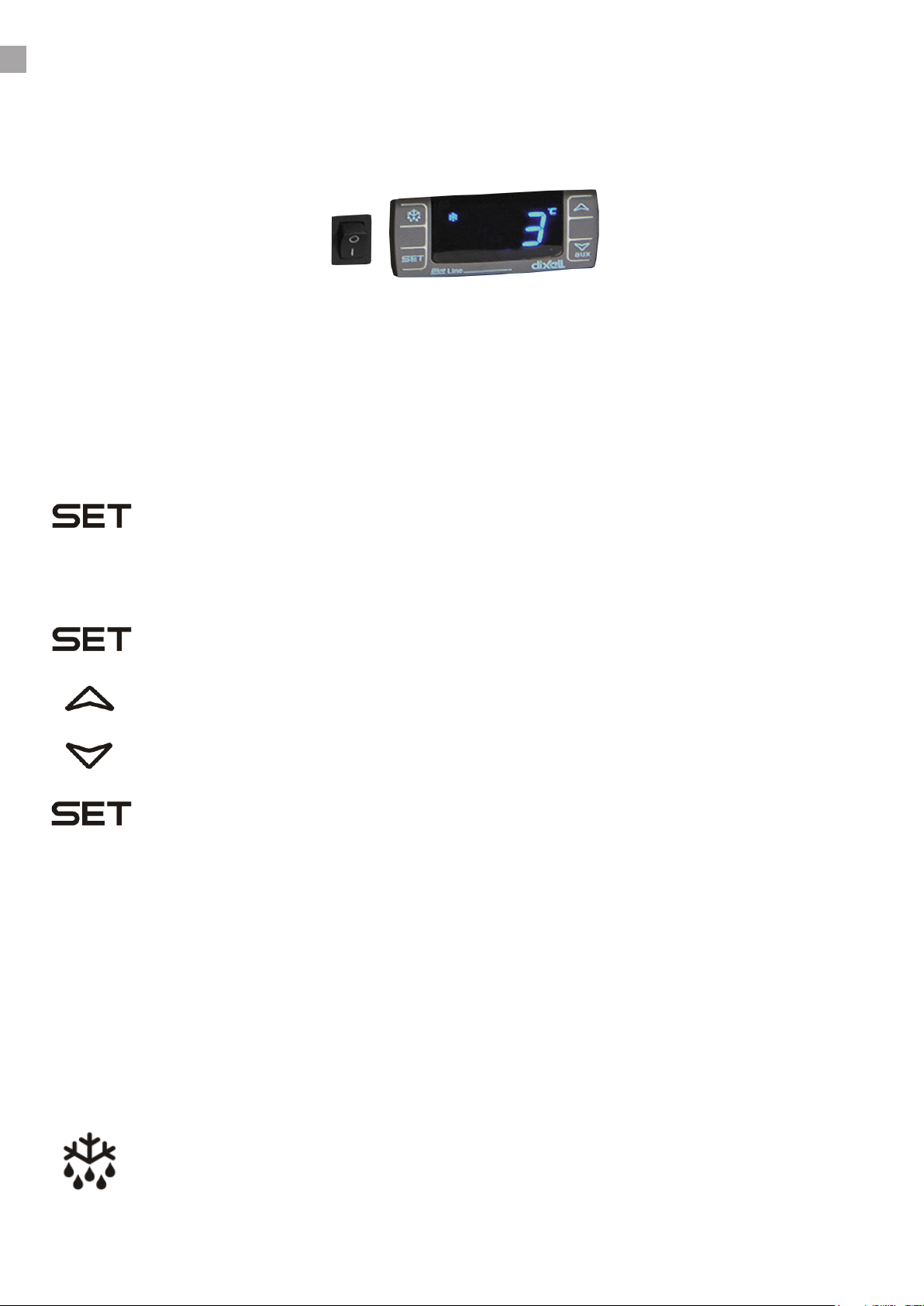

THERMOSTAT
The thermostat and the light switch is placed in the bottom panel.
The thermostat has been pre-set and in most cases it is not necessary to adjust the settings.
When turning on the cabinet the display will show the current temperature in the cabinet.
Display set temperature:
Press this key and the display will show the set temperature. Press the key again to
return to normal reading
Set new temperature:
Press this key continuously for more than 3 seconds and the display shows the set
temperature.
Press this key to increase the set temperature.
Press this key to lower the set temperature.
Press this key to save the new settings. The display will ash with the new value and
will then return to normal reading.
Alarm codes:
‘P1’ Flashing in the display: indicates that the cabinet sensor is defective.
The cabinet will strive to keep the set temperature until it has been repaired.
6
The cabinet defrosts automatically with pre-set intervals. If the door to the cabinet is opened or
the contents of the cabinet is changed frequently it may become necessary to defrost the cabinet
manually.
Pressing this key continuously for more than 3 seconds will start a manual defrosting
and then return to normal operation.
Defrosted water runs to a container placed in the compressor compartment and evaporates.
DEFROSTING

MOVING THE SHELVES
7
The shelf guides is moved by squeezing them together and lifting them upwards at the same time.
Check that all 4 shelf guides are placed in the same height before placing the shelf in the cabinet.
DOOR REVERSAL
Remove the 3 screws in the bottom hinge and let the door slide out of the top hinge.
Move the top hinge to the opposite side and remount the door and bottom hinge.
CLEANING AND MAINTENANCE
Switch o󰀨 the electrical connection at the socket.
The cabinet must be periodically cleaned. Clean the external and internal surfaces of the cabinet with
a light soap solution and subsequently wipe dry.
Do not spray the appliance with direct jets of water or using high pressure appliances.
Do NOT use cleansers containing chlorine or other harsh cleansers, as these can damage the
surfaces and the internal cooling system.
Clean the condenser and the compressor compartment using a vacuum cleaner and a sti󰀨 brush.
SERVICE
The cooling system is a hermetically sealed system and does not require supervision, only cleaning.
If the cabinet fails to cool, check if the reason is a power cut.
If you cannot locate the reason to the failure of the cabinet, please contact your supplier. Please
inform model and serial number of the cabinet. You can nd this information on the rating label which
is placed inside the cabinet in the top right hand side.
DISPOSAL
Disposal of the cabinet must take place in an environmentally correct way. Please note existing
regulation on disposal. There may be special requirements and conditions which must be observed.
Single door cabinets only !

© TEFCOLD A/S 2017
rfj_170520
Specications subject to changes without prior notication.

BACKBAR KÜHLSCHRÄNKE
Bedienungsanleitung
Modelle:
BA10H-I
BA10HSD-I
BA20H-I
BA20HSD-I
BA30H-P
BA30HSD-P
BA30S-2-P
BA30S-3-P
DE
DK
SV
FR
9
17
25
33
ES 41
PT 49
RUS 57
PL 65

10

INHALT
1.
2.
11
Wichtige Sicherheitsvorschriften ......................................................................... 12
Aufstellen ............................................................................................................. 12
Anschlieβen ......................................................................................................... 13
Einschalten .......................................................................................................... 13
Temperaturregelung ............................................................................................ 14
Abtauen ............................................................................................................... 14
Umstellung der Roste .......................................................................................... 15
Wechseln des Türanschlages ............................................................................. 15
Reinigen .............................................................................................................. 15
Wartung und Kundendienst ................................................................................. 15
Entsorgung .......................................................................................................... 15
Dixell XR02CX ..................................................................................................... 73
Allgemeine Information
Technische Anleitung, Dixell XR02CX
https://www.tefcold.dk/en/coolers/backbars-keg-coolers
Link zu Downloads:
3.

WICHTIGE SICHERHEITSVORSCHRIFTEN
1. Vor Inbetriebnahme des Gerätes machen Sie sich bitte mit der Gebrauchanweisung
insbesondere der Sicherheitsvorschriften vertraut.
2. Bei Zuwiderhandlung gegen diese oder fahrlässigem Gebrauch übernimmt der Anwender des
Produktes die Haftung für eventuell dadurch entstehende Sach- sowie Personschäden.
3. Im Falle einer Störung kontaktieren Sie bitte daher umgehend Ihren Fachhändler.
4. Platzieren Sie den Schrank an einem trockenen Standort.
5. Der Schrank darf nicht in der Nähe von Hitzeabstrahlenden Geräten platziert werden.
Vermeiden Sie Standorte mit direktem Sonnenlicht.
6. Bitte denken Sie daran, dass alle elektrischen Geräte gefährlich sein können.
7. Bewahren Sie keine explosiven Sto󰀨e wie z.B. chemische Verdünnungsmittel und Benzin in
diesem Gerät auf.
8. Wir erklären, dass kein Asbest noch CFC im Aufbau verwendet worden ist.
9. Das Öl im Kompressor enthält nicht PWB.
12
AUFSTELLUNG
Der Schrank wird auf einer Holzpalette für sicheren Transport geliefert. Entfernen Sie diese und
stellen Sie den Schrank in einer geraden/waagrechten Position auf.
Der Kühlschrank enthält das energiee󰀩ziente und nicht ozonabbauende Kältemittel
R600a/R290. Weil R600a/R290 ein sehr brennbares Gas ist, muss unbedingt darauf
geachtet werden, dass der Kühlschrank im Transport und bei der Installation nicht
beschädigt wird. Wenn der Kühlschrank doch beschädigt wird, darf kein o󰀨enes Feuer
in der Nähe vom Schrank verwendet werden. In dem Fall darf der Schrank auch nicht
Strom zugeschlossen werden. Sorgen Sie außerdem für eine gute Entlüftung vom
Raum. Bei Zweifel kontaktieren Sie bitte sofort Ihren Lieferanten.

ANSCHLIEβEN
Wichtig!
Das Gerät hat eine Spannung von 230 V/50 Hz.
Der Stecker muss geerdet sein (Schuko).
Sollten Sie das Kabel ersetzen müssen, benutzen Sie unbedingt ein entsprechendes geerdetes
Kabel.
Bitte beachten Sie, dass der Anschluss lediglich durch einen erfahrenen Elektriker erfolgen darf.
Wenn der Kabel beschädigt ist sollte es bei entweder der Hersteller oder ein Service Vertreter ersetzt
werden um Gefahr zu vermeiden.
Wenn der Schrank auf dem Rücken liegend geliefert ist, nehmen Sie 2 Stunden vor Einschalten.
EINSCHALTEN
Es empehlt sich das Gerät vor Inbetriebnahme zu reinigen (Näheres unter „Reinigen“).
13

TEMPERATURREGELUNG
Der Thermostat und der Lichtschalter benden sich in der Bodenplatte.
Der Regler ist voreingestellt für den Schrank und normalerweise es ist nicht notwendig die
Einstellung zu regulieren.
Bei Anschließen zeigt das Display die aktuelle Temperatur im Schrank.
Eingestellt Temperatur gezeigt:
Drücken Sie auf diesen Taster und Display zeigt die eingestellte Temperatur. Nochmal
drücken um normale Temperatur zu zeigen .
Neue Temperatur einstellen:
Drücken Sie auf diesen Taster mehr als 3 Sekunden und Display zeigt die eingestellt
Temperatur.
Drücken Sie auf diesen Taster um die eingestellte Temperatur zu erhöhen.
Drücken Sie auf diesen Taster um die eingestellte Temperatur zu senken.
Drücken Sie auf diesen Taster um die neue Einstellung zu lagern. Display blinkt mit den
neuen Wert und geht zurück zu der normalen Funktion.
Störungsanzeigen:
‘P1’ Erscheint in Display, bedeutet das der Raum-Sensor defekt ist. Kundendienst heranziehen.
Der Schrank versuch die eingestellte Temperatur zu halten bis Reparatur.
14
Der Schrank wird in vorprogrammierten Intervallen automatisch abgetaut. Falls der Schrank mit
häugen Ö󰀨nungen von Tür order häuge Auswechseln von Gefriergut äußerst belastet wird es ist
vielleicht notwendig der Schrank manuell abzutauen.
Drücken Sie auf diesen Taster mehr als 3 Sekunden fängt die manuellen Abtauung
statt, und dann zu normalen Betrieb zurückkehren.
Tauwasser zur Verdampfung wird in einen Behälter im Kompressorraum abgelassen.
ABTAUEN

UMSTELLUNG DER ROSTE
15
Die Rostträger werden umgestellt um gleichzeitig sie zusammen zu drücken und aufwärts heben.
Prüfen Sie dass alle 4 Rostträger auf gleiche Höhe platziert sind, bevor die Roste wieder im Gerät
eingelegt werden.
WECHSELN DES TÜRANSCHLAGES
Die 3 Schrauben im Bodenscharnier entfernen und die Tür vom Obenscharnier ausgleiten lassen.
Dann den Obenscharnier zu der anderen Seite des Schranks rücken und wieder Tür und
Bodenscharnier montieren.
REINIGEN
Der Schrank auf Steckdose ausschalten.
In regelmäßigen Zwischenräumen den Schrank reinigen mit mildem Geschirrspülmittel innen und
außen. Alles mit einem Tuch gut trocken.
Verwenden Sie keine säurehaltige Putz- und chemische Lösungsmittel, diese möchten Rostfraß auf
die oberächen und Innenkühlsystem verursachen.
Kondensator und das übrige Kompressorraum mit Staubsauger reinigen und eine steife Bürste.
Achten Sie darauf, dass kein Wasser im Kompressorraum und in de elektrischen Teile kommt, das
Kurzschluss verursachen kann
WARTUNG UND KUNDENDIENST
Das Kühlsystem ist ein hermetisches geschlossenes System und fordert kein Besichtigung nur
Reinigung.
Bei Ausfall der Kühlung prüfen Sie ob der Netzstecker richtig in der Stockdose ist und die Sicherung
der Stockdose in Ordnung ist.
Wenn keine Ursachen vorliegen und Sie die Störung nicht selbst beseitigen konnten, wenden Sie
sich bitte an die Kundendienststelle. Teilen Sie die Typenbezeichnung und Seriennummer mit. Diese
Informationen nden Sie auf den Typenschild in Schrank an der rechten Seite oben.
ENTSORGUNG
Wenn der Schrank ausgedient hat, muss die Entsorgung durch eine anständig umweltmäßige
Wiese vorgenommen werden. Beachten Sie die Vorschriften für Entsorgung. Es gibt z.B.
Spezialforderungen und Bedingungen zu beachten.
Einzeltürschränke nur !

© TEFCOLD A/S 2017
rfj_170520
Specications subject to changes without prior notication.

DK
SV
FR
17
25
33
ES 41
PT 49
RUS 57
PL 65
BACKBAR KØLERE
Brugsvejledning
Model:
BA10H-I
BA10HSD-I
BA20H-I
BA20HSD-I
BA30H-P
BA30HSD-P
BA30S-2-P
BA30S-3-P

18

INDHOLD
1.
2.
Vigtige informationer ............................................................................................ 20
Udpakning og opstilling ....................................................................................... 20
El-tilslutning ......................................................................................................... 21
Opstart ................................................................................................................. 21
Termostaten ......................................................................................................... 22
Afrimning ............................................................................................................. 22
Flyt hylder ............................................................................................................ 23
Vending af dør ..................................................................................................... 23
Vedligeholdelse ................................................................................................... 23
Service ................................................................................................................. 23
Bortska󰀨else ........................................................................................................ 23
Dixell XR02CX ..................................................................................................... 73
Generel information
Teknisk manual til termostaten
19
https://www.tefcold.dk/en/coolers/backbars-keg-coolers
Link til downloads:
3.

20
VIGTIGE INFORMATIONER
1. For at få det fulde udbytte af kølemøblet, bør De læse denne brugsvejledning igennem.
2. Det er brugers ansvar at anvende kølemøblet i henhold til instruktionerne.
3. Kontakt omgående forhandleren, såfremt der opstår fejl ved kølemøblet.
4. Kølemøblet bør anbringes i et tørt og tilstrækkeligt ventileret rum.
5. Kølemøblet bør ikke placeres i nærheden af varmekilder eller direkte sollys.
6. Bemærk at alle elektriske apparater kan medføre farer.
7. Opbevar ikke eksplosionsfarlige sto󰀨er, f.eks. gas, benzin, æter og lignende.
8. Der er ikke brugt asbest eller CFC i konstruktionen.
9. Olien i kompressoren indeholder ikke PCB.
UDPAKNING OG OPSTILLING
Produktet leveres emballeret, undersøg denne for skader inden udpakning.
Kølemøblet indeholder det energirigtige og ikke ozonnedbrydende kølemiddel R600a/
R290. Da R600a/R290 er en brandfarlig gasart, er det vigtigt, at kølekredsløbet ikke
beskadiges under transport og ved installering.
Hvis kølekredsløbet alligevel beskadi¬ges, skal du undgå at bruge åben ild i nærheden
af køleskabet, ligesom der heller ikke må tilsluttes strøm til skabet. Sørg desuden for
god udluftning i rummet. Er du i tvivl, skal du kontakte din leverandør.
