Telco Space Guard Series User manual

SG 1 - BEDIENUNGSANLEITUNG
Space Guard Serie
Lichtgitter
Website: www.telcosensors.com Warnung
V
1.2 Part Number: 0666220647
E-Mail: [email protected]
Dieses Produkt ist kein Sicherheitssystem und darf nicht als solches
verwendet werden. Es ist nicht für Personensicherheitsanwendungen
bestimmt und darf nicht allein als ein Personen-Sicherheitssystem
verwendet werden.
Ausgabe Mars 2009
Made in Denmark Telco A/S behält sich das Recht vor, Änderungen ohne vorherige
Ankündigung vorzunehmen
tel
!
DE
Produktinformation
Technische Daten
SGT (Sender) SGR (Empfänger)
Betriebsspannung 12
—
36 VDC
Leistungsaufnahme 100 mA 50 mA
Max. Ausgangsstrom - 200 mA
Verpolschutz ja
Kurzschlussschutz - ja
Umgebungsparamete
r
Fremdlichtunempfindlichkeit @ 5º > 100.000 lux
Betriebstemperatu
r
-20 bis +65 ºC
Schutzklasse “A” & “B” profile IP 54 - “C” profile IP 67
Zulassungen
V
erfügbare Modelle
Modell Ausgang Funktion Reichweite
Sender SGT 1(H)-xxx-0xx-x1-x-0x-xx - -
0 — 4m.
(A & B profil)
0 — 3 m.
(C profil)
Empfänger
SGR 1-xxx-0xx-x1-x-00-xx NPN Hellschaltung
SGR 1-xxx-0xx-x1-x-01-xx Dunkels.
SGR 1-xxx-0xx-x1-x-02-xx PNP Hellschaltung
SGR 1-xxx-0xx-x1-x-03-xx Dunkels.
SGR 1-xxx-0xx-x1-x-04-xx Halbleiter-
Relais
Dunkels.
SGR 1-xxx-0xx-x1-x-05-xx Hellschaltung
Hinweis:
Der High-Power-Sender, SGT 1H-xxx-0xx-x1-x-00-xx hat eine Reichweite von 0,5 bis 6,5 m.
Anschluss
Anschlussdiagramm
Modell Schwarzer Draht
verbunden mit -
Schwarzer Draht
offen
Schwarzer Draht
verbunden mit +
SGT 1(H)-xxx-0xx-x1-x-00-xx
Sender inaktiv Sender aktiv Sender aktiv
SGT 1(H)-xxx-0xx-x1-x-01-xx
Sender inaktiv Sender aktiv Sender inaktiv
SGT 1(H)-xxx-0xx-x1-x-02-xx
Sender aktiv Sender inaktiv Sender aktiv
SGT 1(H)-xxx-0xx-x1-x-03-xx
Sender aktiv Sender aktiv Sender inaktiv
Sender SGT
Empfänger SGR NPN-Ausgang Empfänger SGR PNP-Ausgang
Empfänger SGR 1 Halbleiter-Relais .
Installation & Einstellungen
Ausgangs-Logik
Objekt Funktion Ausgang Gelbe LED
vorhanden
Dunkelschaltung Geschlossen An
Hellschaltung Offen Aus
nicht vorhanden
Dunkelschaltung Offen Aus
Hellschaltung Geschlossen An
Einstellung
Das SG1 benötigt kein Set-Up oder Einstellung, da das automatische Signal-tracking-feature
(AST) dafür sorgt, dass jeder Kanal automatisch optimal eingestellt wird.
1 Befestigen Sie die Leisten — siehe Bild 1
2 Schließen Sie die Leisten nach dem Anschlußdiagramm an. Stellen Sie sicher,
dass der Laststrom nicht größer als 200 mA ist.
3 Überprüfen Sie nochmal die Verdrahtung, bevor Sie die Spannung einschalten.
4
Wenn die grüne LED leuchtet, arbeitet das System ordnungsgemäß.
1.- Wenn die rote Status-LED im SGR leuchtet, kann die SGR den SGT nicht
erkennen.
2.- Wenn die Statusanzeige (rote LED) langsam blinkt, werden eine oder
mehrere Lichtstrahlen unterbrochen (nur wenn Time-Out aktiviert ist).
Achtung: Bei dynamischen Installationen bitte sicherstellen, dass die Türen, in denen die
Leisten montiert werden, in maximal geöffneter Position sind.
Time-out Funktion
Im “A1”-Modell (46 mm Kanalabstand) können bis zu 4 nicht benachbarte Kanäle mittels der
Time-Out-Funktion ausgeblendet werden, wenn diese für mehr als 10 s. unterbrochen werden.
Im “B1”-Modell (92 mm Kanalabstand) können bis zu 2 nicht benachbarte Kanäle mittels der
Time-Out-Funktion ausgeblendet werden, wenn diese für mehr als 10 s. unterbrochen werden.
Diese Funktion kann aktiviert werden (der weiße Draht bleibt offen) oder deaktiviert werden
(der weiße Draht wird an GND angeschlossen).
Test-Eingang
Der Sender SGT kann zu Testzwecken mittels der schwarzen Steuerleitung aktiviert bzw.
deaktiviert werden. Bitte sicherstellen, dass sich kein Gegenstand während des Testes im
Erfassungsbereich befindet. Wenn der Sender deaktiviert wird, muss sich eine Änderung am
Ausgangs des Empfängers ergeben.
A
nzeigen
Fehlerbehebung
Möglicher Grund Korrektur maßnahme
1. Symptom: Ausgang schaltet, wenn Türen schließen.
Leistenausrichtung nicht ok Leisten korrekt ausrichten
Die Türen vibrieren beim Zufahren Die Leisten weiter auseinander montieren
2. Symptom: Status — Anzeige (rote LED) im Empfänger SGR leuchtet.
Sender SGT sendet nicht Spannungsversorgung und Kabel SGT prüfen
Sender SGT ist dea
k
tiviert Aktivieren Sie den Sender SGT
Der oberste Strahl ist unterbrochen Unterbrechung beseitigen
2a. Für “A1”-Modelle (46 mm Strahlenabstand).
Mehr als 4 Kanäle sind unterbrochen Unterbrechung beseitigen
2b. Für “B1”-Modelle (92 mm Strahlenabstand).
Mehr als 2 Kanäle sind unterbrochen Unterbrechung beseitigen
3. Symptom: Status-Anzeige (rote LED) blinkt und Ausgang arbeitet korrekt.
3a. Beim “A1”-Modell (46 mm Stahlen-
abstand) sind mehr als 4 Kanäle unter-
brochen oder defekt (Time-Out Funktion
aktiviert).
Unterbrechung beseitigen oder fehlerhafte
Leiste ersetzen.
3b. Beim “B1”-Modell (92 mm Stahlen-
abstand) sind mehr als 2 Kanäle unter-
brochen oder defekt (Time-Out Funktion
aktiviert).
Unterbrechung beseitigen oder fehlerhafte
Leiste ersetzen.
4. Symptom: Status-Anzeige (rote LED) blinkt und Ausgang arbeitet nicht korrekt.
2 benachbarte Kanäle sind unterbrochen. Unterbrechung beseitigen oder fehlerhafte
Leiste ersetzen.
Unterster Strahl blockiert
5. Symptom: Ausgangs-Anzeige (gelbe LED) blinkt
Starke elektrische Störung Entfernen Sie die SGT/SGR-Zuleitungen von
anderen Kabeln bzw. Geräten
Starkes Umgebungslicht Position von SGT/SGR verändern
Übersprechen von anderem IR-Sensor Position von SGT/SGR verändern
rote LED: Status-Anzei
g
e
SGT SG
R
g
elbe LED: Aus
g
an
g
s-Anzei
g
e
g
rüne LED: Betriebss
p
annun
g
s-Anzei
g
e

SG 1 - USER MANUAL
Space Guard Series
Photoelectric light curtains
Website: www.telcosensors.com Warning
V
1.2 Part Number: 0666220647
E-Mail: [email protected]
This product is not a safety system and must not be used as such.
It is not designed for personnel safety applications, and must not be used
as a stand alone personnel safety system.
March 2009 edition
Made in Denmark Telco A/S reserves the right to make changes without prior notice
tel
!

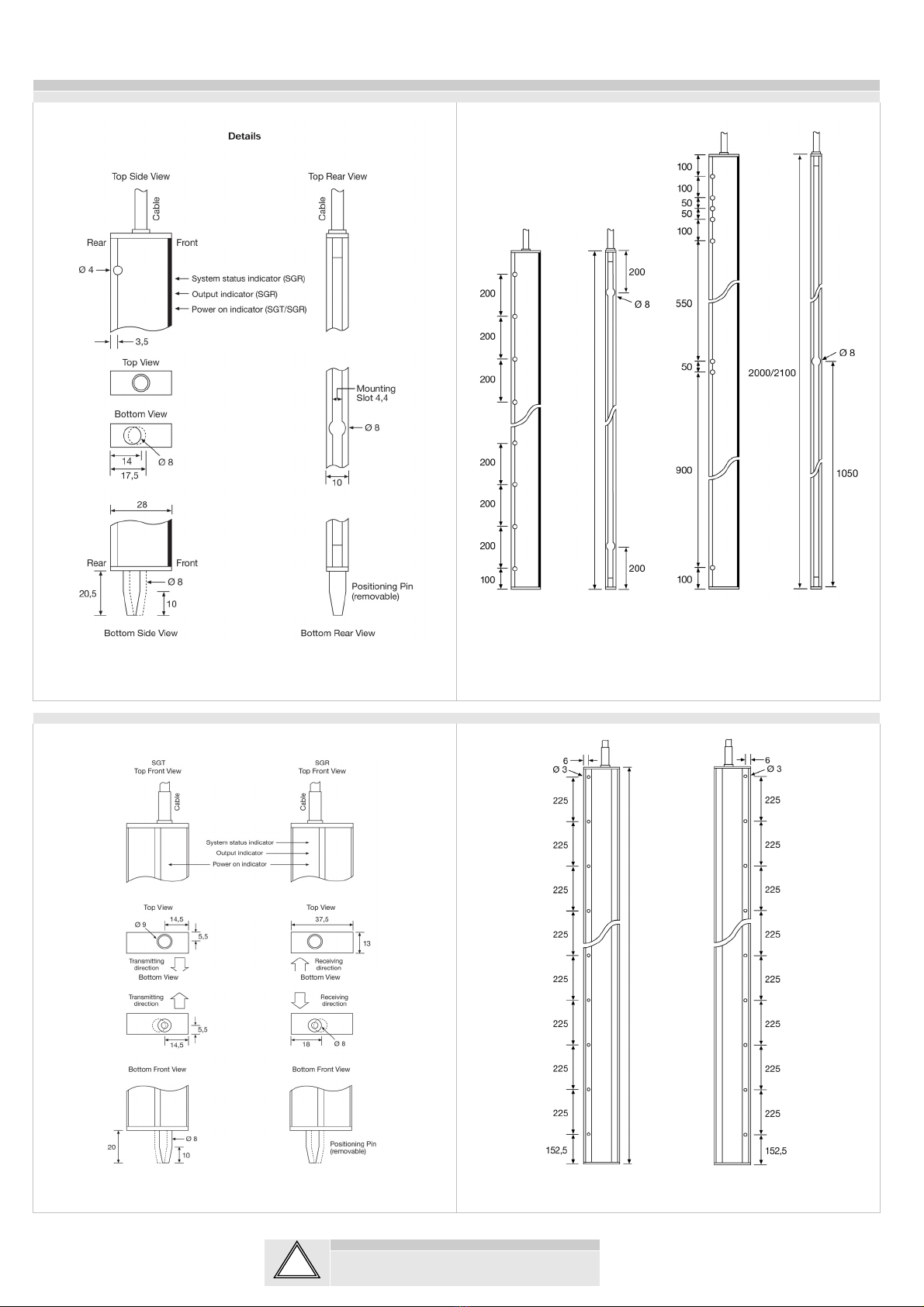

Dimensions and Descriptions
Slim Line “A“ Housing
—
IP 54
Leading Edge “B” Housing
—
IP 54
SGT/SGR
Side View SGT/SGR
Side View
SG 1 085/125/160
SGT/SGR
Side View
SGT/SGR
Side View
SG 1 200
SGR
Rear View
SGT
Rear View

SG 1 - USER MANUAL
Space Guard Series
Photoelectric light curtains
Website: www.telcosensors.com Warning
V
1.2 Part Number: 0666220647
E-Mail: [email protected]
This product is not a safety system and must not be used as such.
It is not designed for personnel safety applications, and must not be used
as a stand alone personnel safety system.
March 2009 edition
Made in Denmark Telco A/S reserves the right to make changes without prior notice
tel
!
Dimensions and Descriptions
Slim Line “C” Housing
—
IP 67
Recommendations for elevator installations Fig. 1
Fasten the cables with cable clips.
In dynamic applications, please make sure
that the cables can move freely
In order to prevent vandalism Telco recommends that the detectors are placed at least 5 mm in the door.
Position of Channels & Channel spacing
46 mm channel spacing
(Drawing of 2000 mm housing length, 40 channels model) Housing Length & Number of Channels 92 mm
channel spacing
(Drawing of 2000 mm housing length, 20 channels mode)
Fig. 2
Housing
Length Active height Number of Channels
Channel
Spacing
Fig. 3
850 mm
669 mm 8 92 mm
715 mm 16 46 mm
1250 mm
1037 mm 12 92 mm
1083 mm 24 46 mm
1600 mm
1405 mm 16 92 mm
1451 mm 32 46 mm
2000 mm
1773 mm 20 92 mm
1819 mm 40 46 mm
To determine the position of channels on each different model,
use this table and refer to fig. 2 & 3. Channel nº 1 at the bottom.
Um die Position der Kanäle auf jedem der unterschiedlichen
Modelle festzustellen, benutzen Sie diese Tabelle und beziehen
Sie sich auf Bild 2 u.3.
Kanal Nº1 befindet sich unten.
Pour déterminer la position des canaux sur chaque modèle
différent, utilisez cette table est référez-vous à fig. 2 et 3.
Canal n° 1 au fond.
Para determinar la posición de los canales en cada modelo,
utilice esta tabla y véase fig. 2 y 3.
El canal nº 1 está situado en la parte inferior.
Min 10 mm. Min 10 mm.
