Telecom Behnke 20-0066 User manual

Version 3.0
anleitung
D DC / DC-Wandler Seite ......... 3
GB DC / DC converter Page .........13
F Convertisseur DC / DC Page ........ 23

2
Anleitung DC / DC-Wandler
D
www.behnke-online.de
Kontakt
Info-Hotline
Ausführliche Informationen zu Produkten,
Projekten und unseren Dienstleistungen:
Tel.: [phone]
24 h Service-Hotline
Sie brauchen Hilfe? Wir sind 24 Stunden
für Sie da und beraten Sie in allen tech-
nischen Fragen und geben Starthilfen:
Tel.: [phone]
Telecom Behnke GmbH
Gewerbepark „An der Autobahn“
Robert-Jungk-Straße 3
66459 Kirkel
E-Mail- und Internet-Adresse
[e-mail]
www.behnke-online.de
Wichtige Hinweise
Bitte beachten Sie, dass Behnke Sprechstel-
len und Zubehörteile ausschließlich von Elekt-
rofachkräften unter Einhaltung der entspre-
chenden Sicherheitsbestimmungen installiert
und gewartet werden dürfen.
Achten Sie bitte darauf, dass die Geräte
vor Wartungs- oder Reparaturarbeiten vom
Stromnetz (Steckernetzteil) und vom Netz-
werk bzw. Telefonanschluss getrennt sind.
Weitere rechtliche Hinweise finden Sie auf
Seite 9.
kontakt

3www.behnke-online.de
Anleitung DC / DC-Wandler
D
inhalt
1. Einleitung 4
1.1. Lieferumfang ................................................................................................................... 4
1.2. Einsatzgebiet.................................................................................................................. 5
1.3. Technische Daten............................................................................................................ 5
2. Montage 6
2.1. DC / DC-Wandler in der Behnke Türstation .......................................................................6
2.2. DC / DC-Wandler im Behnke Aufzugnotruftelefon............................................................ 7
2.3. Netzteil und DC / DC-Wandler zur Hutschienenmontage ..................................................8
3. Rechtliche Hinweise 9
Inhalt

4
Anleitung DC / DC-Wandler
D
www.behnke-online.de
Einleitung
1. einleitung

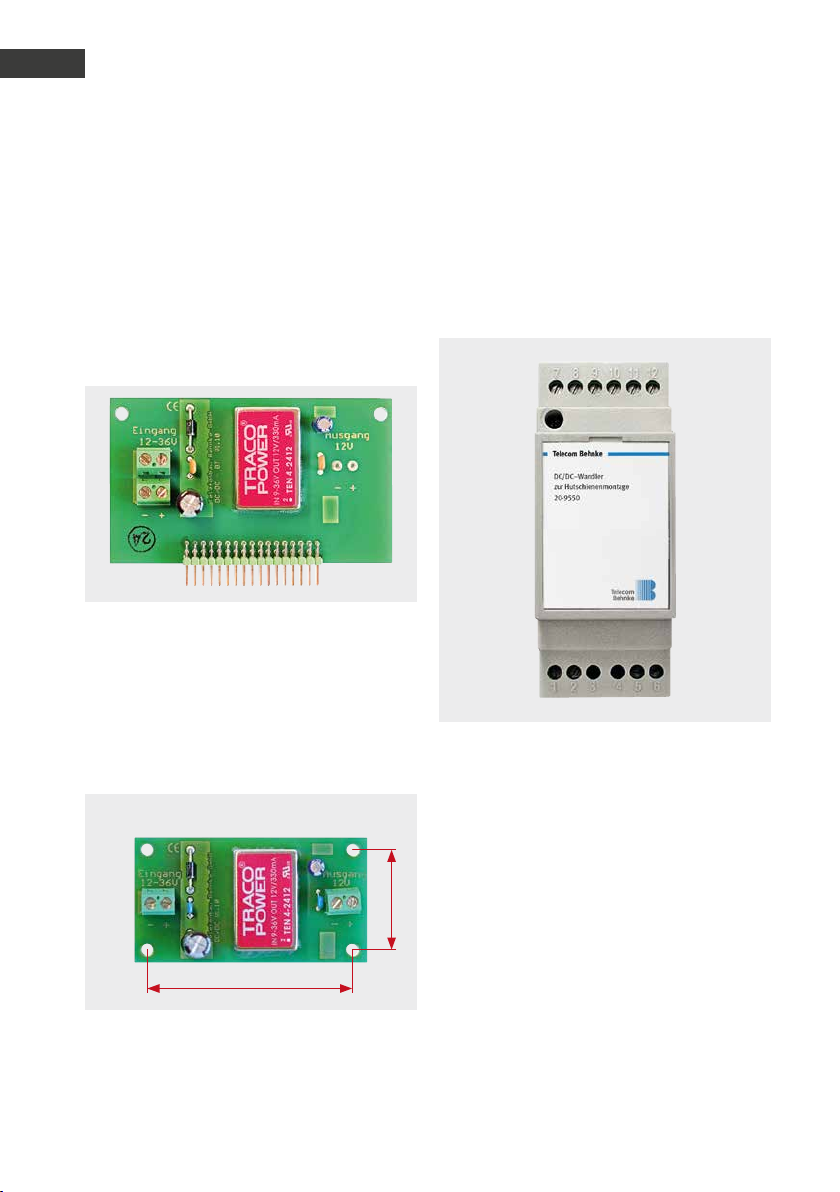

1.1. Lieferumfang
20-0066 DC /DC-Wandler
▸Diese Anleitung
▸Platine zum Aufstecken
▸2 x Befestigungsschrauben (M3 x 5 mm)
20-9550 DC / DC-Wandler
▸Diese Anleitung
▸DC / DC Wandler zur Hutschienenmontage
Beim Einsatz des DC / DC-Wandlers zur Hut-
schienenmontage wird die Verwendung des
Hutschienennetzteils 20-9549 empfohlen.
20-9506 DC / DC-Wandler
▸Diese Anleitung
▸Platine zur Verschraubung
▸Anschlusskabel
▸2 x Stehbolzen (15 mm innen / innen)
▸4 x Befestigungsschrauben (M3 x 5 mm)
32
66

5www.behnke-online.de
Anleitung DC / DC-Wandler
D
Einleitung
1.2. Einsatzgebiet
Der DC / DC-Wandler ist eine Ergänzungspla-
tine für alle Behnke Türstationen. Er bietet
die Möglichkeit eine 9-36 V Gleichspannung
am DC / DC-Wandler-Eingang auf eine 12 V
Gleichspannung am DC / DC-Wandler-Aus-
gang zu wandeln. Außerdem schafft er eine
Galvanische Trennung (wichtig bei externer,
geerdeter Stromversorgung) zwischen Behnke
Türstationen und anderen Verbrauchern. Der
DC / DC-Wandler erhöht so die Betriebssicher-
heit der Behnke Türstationen, da die externe
Spannung von der spannungsführenden
Telefonleitung getrennt wird.
1.3. Technische Daten
DC / DC-Wandler zum Einbau in die Behnke
Türstation
▸Eingangsspannung 9-36 V=
▸Ausgangsspannung 12 V=
▸Galvanische Trennung
DC/ DC-Wandler zur Hutschienenmontage
▸Eingangsspannung 9-36 V=
Plus: Klemme 9 oder 10
Minus: Klemme 7 oder 8
▸Ausgangsspannung 12 V=
Plus: Klemme 3
Minus: Klemme 2
▸Galvanische Trennung
Bei korrekter Funktion leuchtet auf der Ein- und
Ausgangsseite je eine grüne Leuchtdiode.

6
Anleitung DC / DC-Wandler
D
www.behnke-online.de
Montage

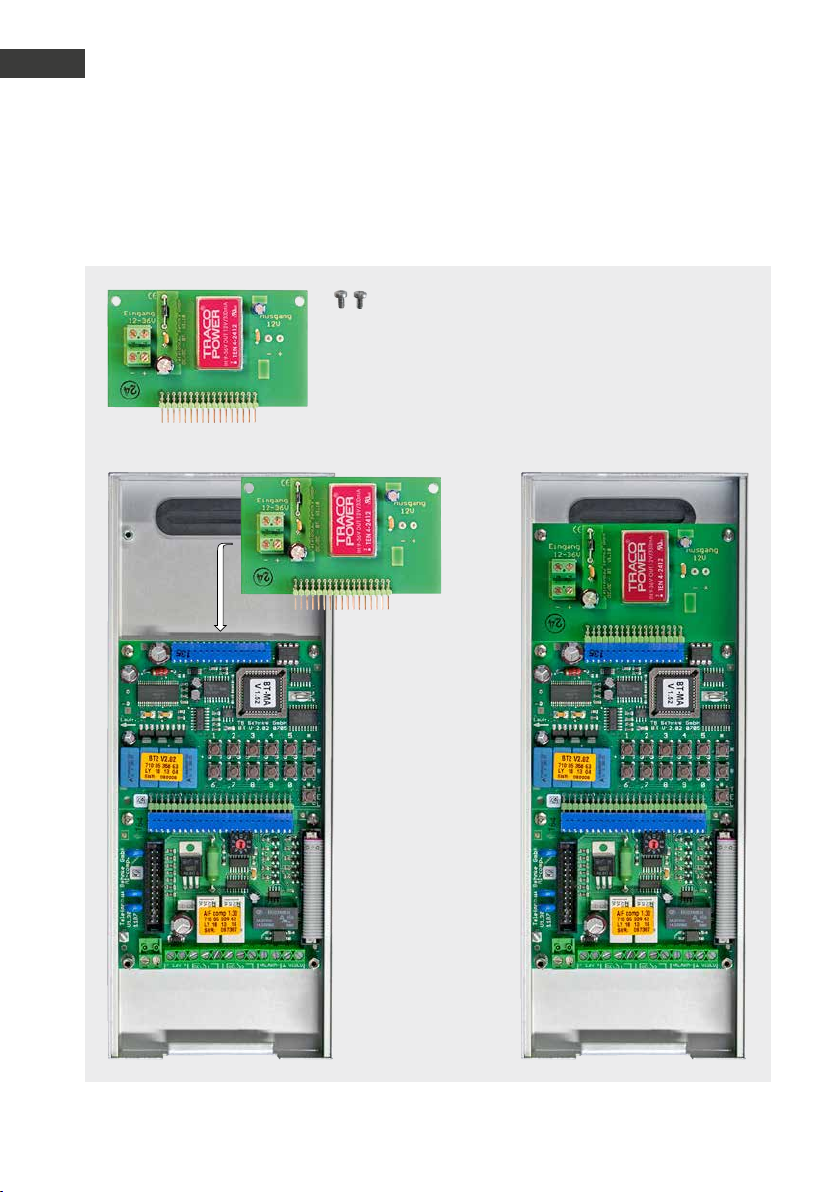

2.1. DC/ DC-Wandler in der Behnke Türstation
2. Montage

7www.behnke-online.de
Anleitung DC / DC-Wandler
D
Montage
20-9506
DC / DC-Wandler mit Stehbolzen und
Befestigungsschrauben
Eingangs-
spannung
9-36 V
Ausgang 12 V=
zur Basiselektronik,
Klemme 12 V – / +
–
+
Erforderlich wenn:
a) ein externes Akkunetzteil /Stromversorgung
mit 9-36 V= verwendet wird.
b) externes Akkunetzteil oder Stromversorgung
nicht potentialfrei sind.
2.2. DC /DC-Wandler im Behnke Aufzugnotruftelefon

8
Anleitung DC / DC-Wandler
D
www.behnke-online.de
Montage
20-9549
Hutschienennetzteil
Wichtiger Hinweis:
Zum Betrieb des Hutschienennetzteils 20-9549 ist mindestens ein DC/ DC-Wandler 20-9550
erforderlich. Das Hutschienennetzteil 20-9549 ist nicht ohne DC/ DC-Wandler in Verbindung
mit Behnke Türstationen zu betreiben.
20-9550
DC / DC-Wandler
Zur Basiselektronik (max. 50 m bei 0,6 mm
Leitungsquerschnitt), pro DC/ DC-Wandler
darf nur eine Behnke Türstation angeschlos-
sen werden.
Bis max. 7 x
DC / DC-Wandler
20-9550
230V~/50 Hz
Wichtiger Hinweis: Nur durch eine Elektrofachkraft nach VDE unter Einhaltung der einschlä-
gigen Schutz- und Sicherheitsmaßnahmen zu installieren!
20-9550
DC / DC-Wandler
L

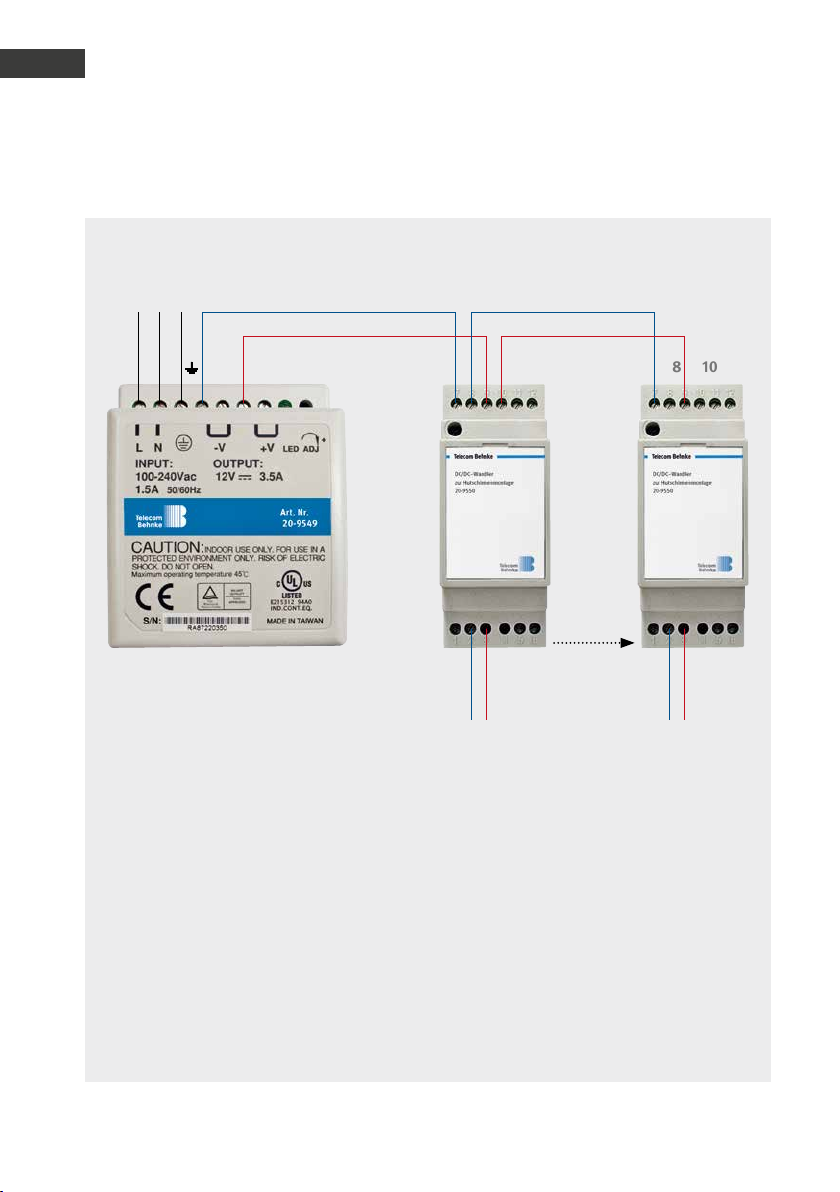

2.3. Netzteil und DC /DC-Wandler zur Hutschienenmontage
N–V
– +
+V
– +
7 8 9 10 7
8
9
10
2 3 2 3

9www.behnke-online.de
Anleitung DC / DC-Wandler
D
Rechtliche Hinweise
Elektromagnetische
Verträglichkeit
Niederspannungsrichtlinie
Unsere Produkte sind selbstverständlich
nach den EU-weit gültigen CE-Richtlinien
zertifiziert: EMV nach 2004/108/EG sowie
Niederspannungsrichtlinie nach 73/23/EWG
geändert durch die Richtlinie 93/68/EWG.
3. Rechtliche hinweise
1. Änderungen an unseren Produkten, die dem
technischen Fortschritt dienen, behalten wir
uns vor. Die abgebildeten Produkte können im
Zuge der ständigen Weiterentwicklung auch
optisch von den ausgelieferten Produkten
abweichen.
2. Abdrucke oder Übernahme von Texten, Ab-
bildungen und Fotos in beliebigen Medien aus
dieser Anleitung – auch auszugsweise – sind
nur mit unserer ausdrücklichen schriftlichen
Genehmigung gestattet.
3. Die Gestaltung dieser Anleitung unterliegt
dem Urheberschutz. Für eventuelle Irrtümer,
sowie inhaltliche- bzw. Druckfehler (auch bei
technischen Daten oder innerhalb von Grafi-
ken und technischen Skizzen) übernehmen
wir keine Haftung.
Infos zum Produkthaungsgesetz:
1. Alle Produkte aus dieser Anleitung dürfen
nur für den angegebenen Zweck verwendet
werden. Wenn Zweifel bestehen, muss dies
mit einem kompetenten Fachmann oder unse-
rer Serviceabteilung (siehe Hotline-Nummern)
abgeklärt werden.
2. Produkte, die spannungsversorgt sind (ins-
besondere 230 V-Netzspannung), müssen vor
dem Öffnen oder Anschließen von Leitungen
von der Spannungsversorgung getrennt sein.
3. Schäden und Folgeschäden, die durch Ein-
griffe oder Änderungen an unseren Produkten
sowie unsachgemäßer Behandlung verursacht
werden, sind von der Haftung ausgeschlos-
sen. Gleiches gilt für eine unsachgemäße
Lagerung oder Fremdeinwirkungen.
4. Beim Umgang mit 230 V-Netzspannung oder
mit am Netz oder mit Batterie betriebenen
Produkten, sind die einschlägigen Richtlinien
zu beachten, z. B. Richtlinien zur Einhaltung
der elektromagnetischen Verträglichkeit oder
Niederspannungsrichtlinie. Entsprechende
Arbeiten sollten nur von einem Fachmann
ausgeführt werden, der damit vertraut ist.
5. Unsere Produkte entsprechen sämtlichen,
in Deutschland und der EU geltenden, techni-
schen Richtlinien und Telekommunikationsbe-
stimmungen.

10
Anleitung DC / DC-Wandler
D
www.behnke-online.de

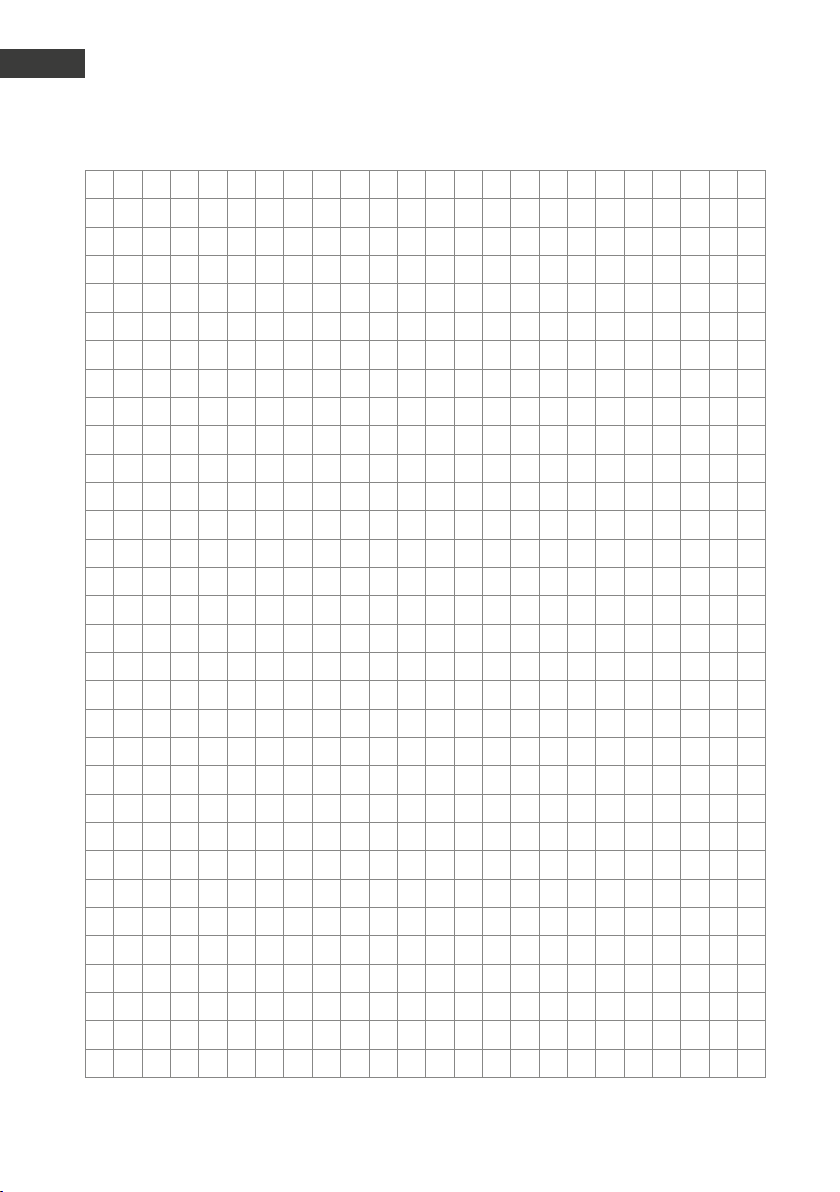

Notizen

Version 3.0
instRuctions
D DC / DC-Wandler Seite ..........3
GB DC / DC converter Page .........13
F Convertisseur DC / DC Page ........23

12 www.behnke-online.com
GB GB
Instructions for DC / DC converter
Contact
Information
For detailed information on our product,
projects and services:
Tel.: [phone]
24-hour-service
Do you need help? Feel free to contact us
24/7. We will be happy to assist you with
any technical questions you may have and
we will also help you getting set-up.
Tel.: [phone]
Telecom Behnke GmbH
Gewerbepark “An der Autobahn”
Robert-Jungk-Str. 3
D-66459 Kirkel
Internet and e-mail-address
[e-mail]
www.behnke-online.de
Important Information
Please note that Behnke intercoms and acces-
sories may only be installed and serviced by
qualified electricians in compliance with all
relevant safety provisions.
Before carrying out service and maintenance
work, please ensure that the devices are safely
disconnected from the power grid (unplug
power supply unit) and are disconnected from
any other network or phone connection.
For further legal information, please see
page 19.
contact

13www.behnke-online.com
GB
Instructions for DC / DC converter
contents
1. Introduction 14
1.1. Shipment content ............................................................................................................. 14
1.2. Range of applications....................................................................................................... 15
1.3. Technical Specifications ................................................................................................... 15
2. Installation 16
2.1. DC/DC converter inside a Behnke door intercom................................................................ 16
2.2. DC/DC converter inside a Behnke lift emergency phone .................................................... 17
2.3. Power supply unit and DC/DC converter for installation on the top-hat rail........................ 18
3. Legal Information 19
Contents

14 www.behnke-online.com
GB Introduction GB
Instructions for DC / DC converter
1. intRoduction
1.1. Shipment content
20-0066 DC/DC converter
▸This manual
▸Clip-on circuit board
▸2 x fastening screws (M5 x 5mm)
20-9550 DC/DC converter
▸This manual
▸DC/DC converter to be installed on the
top-hat rail
When using the DC/DC converter for top-hat rail
installation, we advise to combine it with the
top-hat rail power supply unit 20-9549.
20-9506 DC/DC converter
▸This manual
▸Screw connected circuit board
▸Connection cable
▸2 x stud bolts (15mm inner/inner)
▸4 x fastening screws (M5 x 5mm)
32
66

15www.behnke-online.com
Introduction GB
Instructions for DC / DC converter
1.2. Range of applications
The DC/DC converter is an additional circuit
board for all Behnke door intercom devices. The
DC/DC converter enables conversion of 9-36V
DC entry feeds to 12V DC output. It also ensures
a Galvanic isolation between Behnke door inter-
com and other devices (important when using
an external power supply with earthing). Using
a DC/DC converter increases the operational
safety for your Behnke door intercom devices
by separating the external potential from the
potential of the telephone line.
1.3. Technical Specifications
DC/DC converter for installation with a Behnke
door intercom
▸Entry feed 9-36V=
▸Output 12V=
▸Galvanic isolation
DC/DC converter to be installed on the
top-hat rail
▸Entry feed 9-36V=
Positive: Clamp 9 or 10
Negative: Clamp 7 or 8
▸Output 12V=
Positive: Clamp 3
Negative: Clamp 2
▸Galvanic isolation
When operating properly, a green LED will light
up on both the entry and the output side.

16 www.behnke-online.com
GB Installation GB
Instructions for DC / DC converter
2.1. DC/DC converter inside a Behnke door intercom
2. installation

17www.behnke-online.com
Installation GB
Instructions for DC / DC converter
20-9506
DC/DC converter with stud bolts and
fastening screws
Entry
feed
9-36V
Output 12V=
to basic electronics circuit
clamp 12V-/+
-
+
Necessary for:
a) using an external battery/power supply
with 9-36V=.
b) external battery/power supply
are not potential-free.
2.2. DC/DC converter inside a Behnke lift emergency phone

18 www.behnke-online.com
GB Installation GB
Instructions for DC / DC converter
20-9549
Top-hat rail power supply unit
Important notice:
At least one DC/DC converter 20-9550 will be necessary to operate the top-hat rail power
supply unit 20-9549. The top-hat rail power supply unit 20-9549 cannot be used with Behnke
door intercom devices without a DC/DC converter.
20-9550
DC/DC converter
Connection to basic electronics circuit (max.
50 m with a max. cable diameter of 0.6 mm),
each Behnke door intercom requires its own
DC/DC converter.
Up to max. 7 x
DC/DC converter
20-9550
230V~/50 Hz
Important notice: To be installed by certified electricians in compliance with all relevant
safety and security guidelines!
20-9550
DC/DC converter
L
2.3. Power supply unit and DC/DC converter for installation on the top-hat rail
N–V
- +
+V
- +
7 8 9 10 7
8
9
10
2 3 2 3

19www.behnke-online.com
Legal Information GB
Instructions for DC / DC converter
Electromagnetic Compatibility
Low Voltage Directive
All our products meet the criteria for CE-Certifi-
cation, which are valid in the entire European
Union: Electromagnetic Compatibility according
to directive 2004/108/EC and Low Voltage Direc-
tive 73/23/EEC modified by 93/68/EEC.
3. legal infoRMation
1. We reserve the right to change our products,
without notice, for technical progress. As a
result of continuous development, the products
illustrated may look different from the products
actually delivered.
2. Reprints of texts, images or pictures or copies
from these instructions in any media – given in
full or as extracts – require our express written
consent.
3. Design and layout of these instructions are
copyright protected. We do not assume any
liability for possible errors, contents errors and
misprints (including technical data or within
images and technical diagrams).
Information with regard to product liability:
1. All products mentioned in these instructions
may only be used for the purpose intended. In
case of doubts, please contact a competent
specialist or our services department (cf. tele-
phone numbers).
2. Products with a power supply (especially
those plugged in to 230V) must be unplugged
before opening or during installation.
3. Damage and consequential damage resulting
from altering or meddling with our products or
their improper use are excluded from product
liability. This also applies to improper storage or
external influences.
4. The respective guidelines for working on pow-
er supplies with 230V or batteries equally apply
to working with our products, e.g. directives
regarding electromagnetic compatibility or the
Low Voltage Directive. Please leave correspond-
ing work to trained specialists familiar with the
matter.
5. Our products meet all technical guidelines
and telecommunications regulations currently
applicable in Germany and the EU.

20 www.behnke-online.com
GB GB
Instructions for DC / DC converter
Note
