Tesla TSL-CAM-SOL5W User manual

1
EN
SK
DE
PL
HU
SL
CZ
Tesla Solar Panel 5W
USER MANUAL

2

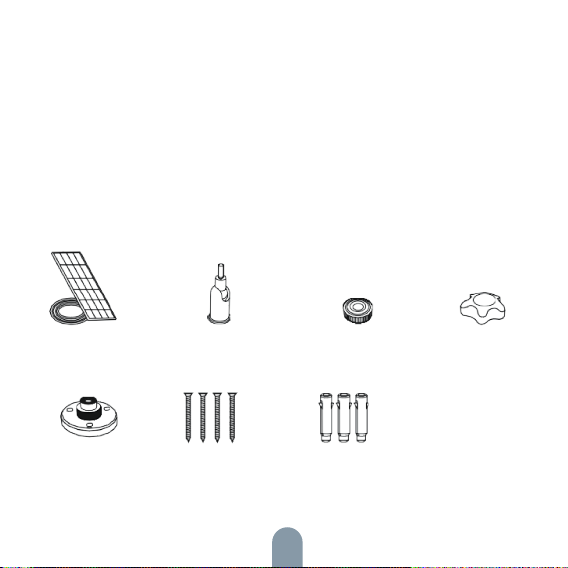

IN THE BOX
• Solar Panel
• Universal Joint
• Circular Socket Nut
• Locking Screw Cap
• Base
• Screws
• Wall Anchors
• Quick Start Guide
Solar Panel Universal Joint Socket nut
Screws Wall Anchors
Locking
Screw Cap
Base

3
INSTALLATION
Place Solar Panel in an area with consistent sunlight throughout the year. It only
needs a few hours of direct sunlight each day to keep your camera powered.
The amount of energy that the solar panel produces is affected by weather condi-
tions, seasonal changes, geographic location, etc.

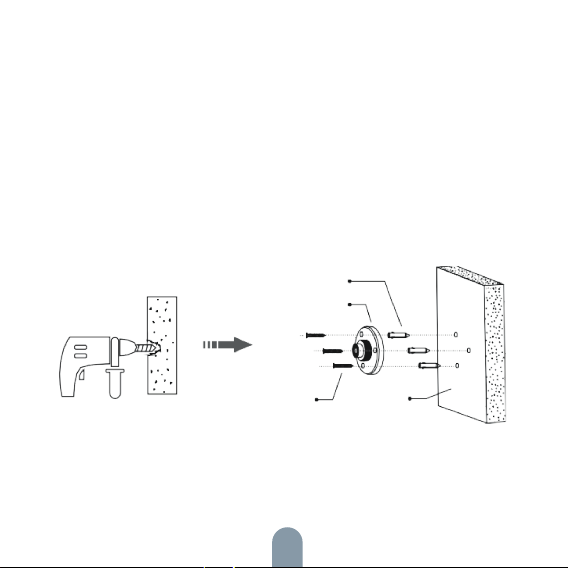

Fix the base to your mounting location using the included screws. If the installa-
tion surface is soft or unstable, first use a 6.0 drill bit to drill a hole in the wall, then
insert the anchor nail into the hole, and fix the base with screws.
Wall Anchors
Base
Wall
Screws

4
First, install the locking screw cap into the universal joint and then screw the
circular socket nut into the universal joint.

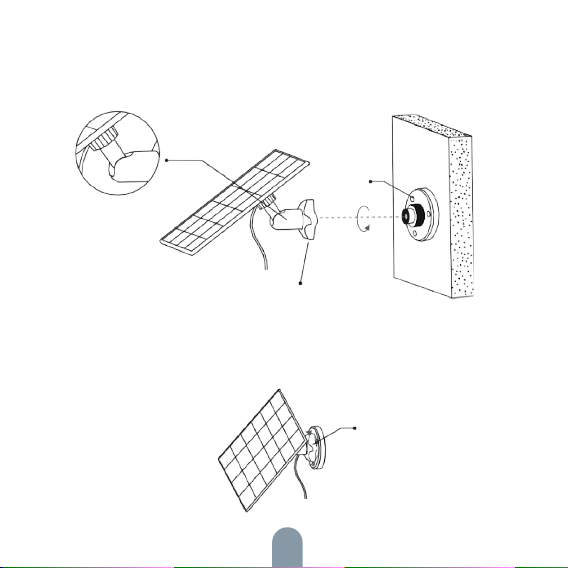

Screw the universal joint into the back of the solar panel. Tighten it firmly with
the attached nut.
Locking Screw Cap
Universal Joint
Solar Panel
Front
Back
Socket nut

5
Screw the locking screw cap into the base. Make sure that the universal joint is
angled upward.
When adjusting the solar panel left or right, loosen the locking screw cap, turn
the sleeve rod, and tighten the locking screw cap when the panel is in position.
Base
Locking Screw Cap
Locking Screw Cap


6

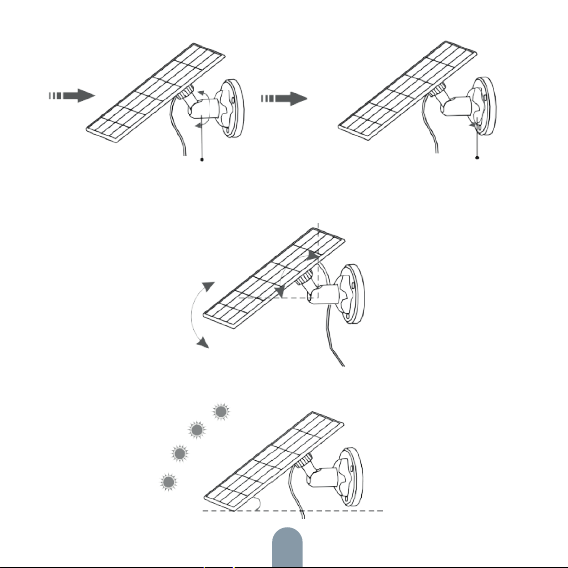

Solar panel’s angle can be adjusted up and down up to 90°.
Tip: After the installation is complete, please check that all locking mechanisms are
tightly secured.
Locking Screw Cap
Sleeve Rod
 

7
HOW TO POSITION YOUR SOLAR PANEL
1. Find the area that gets the most direct sunlight throughout the day.
2. Angle the solar panel upward 30°.
3. Point it south if in the northern hemisphere and north if in the southern
hemisphere.
IMPORTANT
1. Wipe the face of the solar panel with a soft, damp cloth regularly to clear
any dust or debris.
2. Be sure to update the firmware version of the camera to the latest version.
Completed Installation

8
SPECIFICATION
Model TSL-CAM-SOL5W
Maxium Power(Pmax) 5W
Tolerance ±5%
Maxium Power Voltage(Vmp) 6V
Maximum Power Current(Imp) 0.83A
Working Temperature -20 °C to 50 °C
Cable Length 3m
Dimensions 174 × 163 × 12.5 mm
Net Weight 288g

9
INFORMATION ABOUT DISPOSAL AND RECYCLING
This product is marked with the symbol for separate collection. The product must be disposed of
in accordance with the regulations for disposal of electrical and electronic equipment (Directive
2012/19/EU on waste electrical and electronic equipment). Disposal together with regular
municipal waste is prohibited. Dispose of all electrical and electronic products in accordance
with all local and European regulations at the designated collection points which hold the appro-
priate authorisation and certification in line with the local and legislative regulations. Correct
disposal and recycling help to minimise impacts on the environment and human health. Further
information regarding disposal can be obtained from the vendor, authorised service centre or
local authorities.
EU DECLARATION OF CONFORMITY
Hereby, Tesla Global Limited declares that the radio equipment type TSL-CAM-SOL5W is
in compliance with 2014/53/EU directives. The full text of the EU declaration of conformity is
available at the following internet address: tsl.sh/doc
Connectivity: USB-C
Manufacturer
Tesla Global Limited
Far East Consortium Building,
121 Des Voeux Road Central
Hong Kong
www.teslasmart.com

10

11
EN
SK
DE
PL
HU
SL
CZ
BENUTZERHANDBUCH
Tesla Solar Panel 5W

12
IM KARTON
• Solarplatte
• Kreuzgelenk
• Runde Überwurfmutter
• Verschlußmutter
• Sockel
• Schrauben
• Wandanker
• Kurze Gebrauchsanleitung
Solarplatte Kreuzgelenk Überwurfmutter Verschlußmutter
Scrauben WandankerSockel

13
MONTAGE
Stellen Sie die Solarplatte an einem Ort auf, der das ganze Jahr über von der Sonne
beschienen wird. Die Kamera benötigt nur ein paar Stunden direktes Sonnenlicht
pro Tag, um mit Strom versorgt zu werden.
Die von der Solarplatte erzeugte Energiemenge wird von den Wetterbedingu-
ngen, den jahreszeitlichen Veränderungen, dem geografischen Standort usw.
beeinflusst.
Befestigen Sie den Sockel mit den mitgelieferten Schrauben an der Montages-
telle. Wenn die Montagefläche weich oder instabil ist, bohren Sie zunächst mit
einem Ø6,0-Bohrer ein Loch in die Wand, stecken Sie dann einen Wandanker in
das Loch und befestigen Sie den Sockel mit Schrauben.
Wandanker
Sockel
Wand
Schrauben

14
Montieren Sie zuerst die Verschlußmutter auf dem Kreuzgelenk und schrauben
Sie dann die runde Überwurfmutter darauf.
Schrauben Sie das Kreuzgelenk in die Rückseite der Solarplatte. Ziehen Sie es
fest mit der Mutter an.
Verschlußmutter
Kreuzgelenk
Solarplatte
vorne
hinten
Überwurfmutter

15

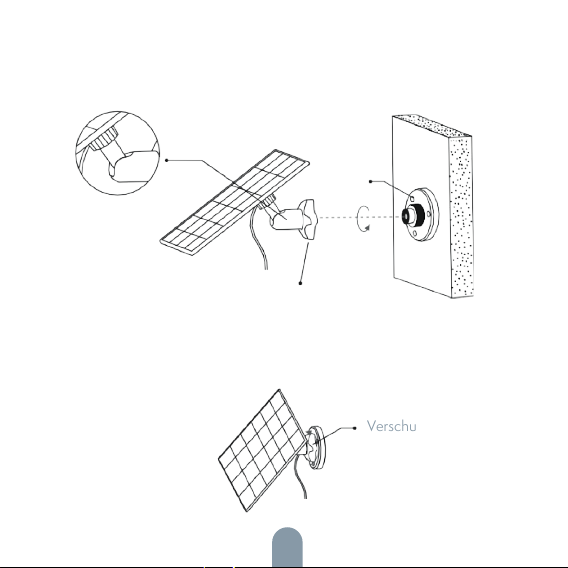

Schrauben Sie die Verschußmutter auf den Sockel. Achten Sie darauf, dass das
Kreuzgelenk nach oben abgewinkelt ist.
Um die Solarplatte nach links oder rechts auszurichten, lösen Sie die Verschluß-
mutter, drehen Sie die Durchführungsstange und ziehen Sie die Verschlußmutter
wieder fest, wenn sich die Platte in der richtigen Position befindet.
Sockel
Verschußmutter
Verschußmutter


16
Der Winkel der Solarplatte kann bis zu 90° nach oben und unten verstellt
werden.
Tipp: Vergewissern Sie sich nach der Montage, dass alle Verriegelungsmecha-
nismen sicher befestigt sind.
Verschußmutter
Durchführungstange
 

17
WIE MAN EINE SOLARPLATTE AUFSTELLT
1. Suchen Sie einen Standort, der tagsüber die meiste direkte Sonnenein-
strahlung erhält.
2. Drehen Sie die Solarplatte in einem Winkel von 30°.
3. Richten Sie sie nach Süden aus, wenn Sie sich auf der Nordhalbkugel befin-
den, und nach Norden, wenn Sie sich auf der Südhalbkugel befinden.
WICHTIGER HINWEIS!
1. Wischen Sie die Vorderseite der Solarplatte regelmäßig
mit einem weichen feuchten Tuch ab, um Staub und Schmutz zu entfernen.
2. Achten Sie darauf, die Kamera-Firmware auf die neueste Version zu aktua-
lisieren.
Die Montage ist abgeschlossen

18
SPECIFICATION
Model TSL-CAM-SOL5W
Leistung max. (Pmax) 5 W
Toleranz ±5%
Versorgungsspannung max. (Vmp) 6 V
Strom max. (Imp) 0,83 A
Betriebstemperatur von -20 °C bis 50 °C
Kabellänge 3 m
Abmessungen 174 × 163 × 12,5 mm
Gewicht netto 288 g

19
Konnektivität: USB-C
EU-KONFORMITÄTSERKLÄRUNG
Hiermit erklärt Tesla Global Limited., dass der Funkanlagentyp TSL-CAM-SOL5W
der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformität-
serklärung ist unter der folgenden Internetadresse verfügbar: tsl.sh/doc
Produzent
Tesla Global Limited
Far East Consortium Building,
121 Des Voeux Road Central
Hong Kong
www.teslasmart.com
INFORMATIONEN ÜBER DIE ENTSORGUNG UND WIEDERVERWERTUNG
Dieses Produkt ist mit einem Symbol für die getrennte Sammlung gekennzeich-
net. Das Produkt muss im Einklang mit den Vorschriften für die Entsorgung von
elektrischen und elektronischen Geräten (Richtlinie 2012/19/EU über elektrische und
elektronische Geräteabfälle) entsorgt werden. Eine Entsorgung über den normalen
Hausmüll ist unzulässig. Alle elektrischen und elektronischen Produkte müssen im
Einklang mit allen örtlichen und europäischen Vorschriften an dafür vorgesehenen
Sammelstellen, die über eine entsprechende Genehmigung und Zertifizierung
gemäß den örtlichen und legislativen Vorschriften verfügen entsorgt werden. Die
richtige Entsorgung und Wiederverwertung hilft dabei die Auswirkungen auf die
Umwelt und die menschliche Gesundheit zu minimieren. Weitere Informationen zur
Entsorgung erhalten Sie von Ihrem Verkäufer, der autorisierten Servicestelle oder bei
den örtlichen Ämtern.
