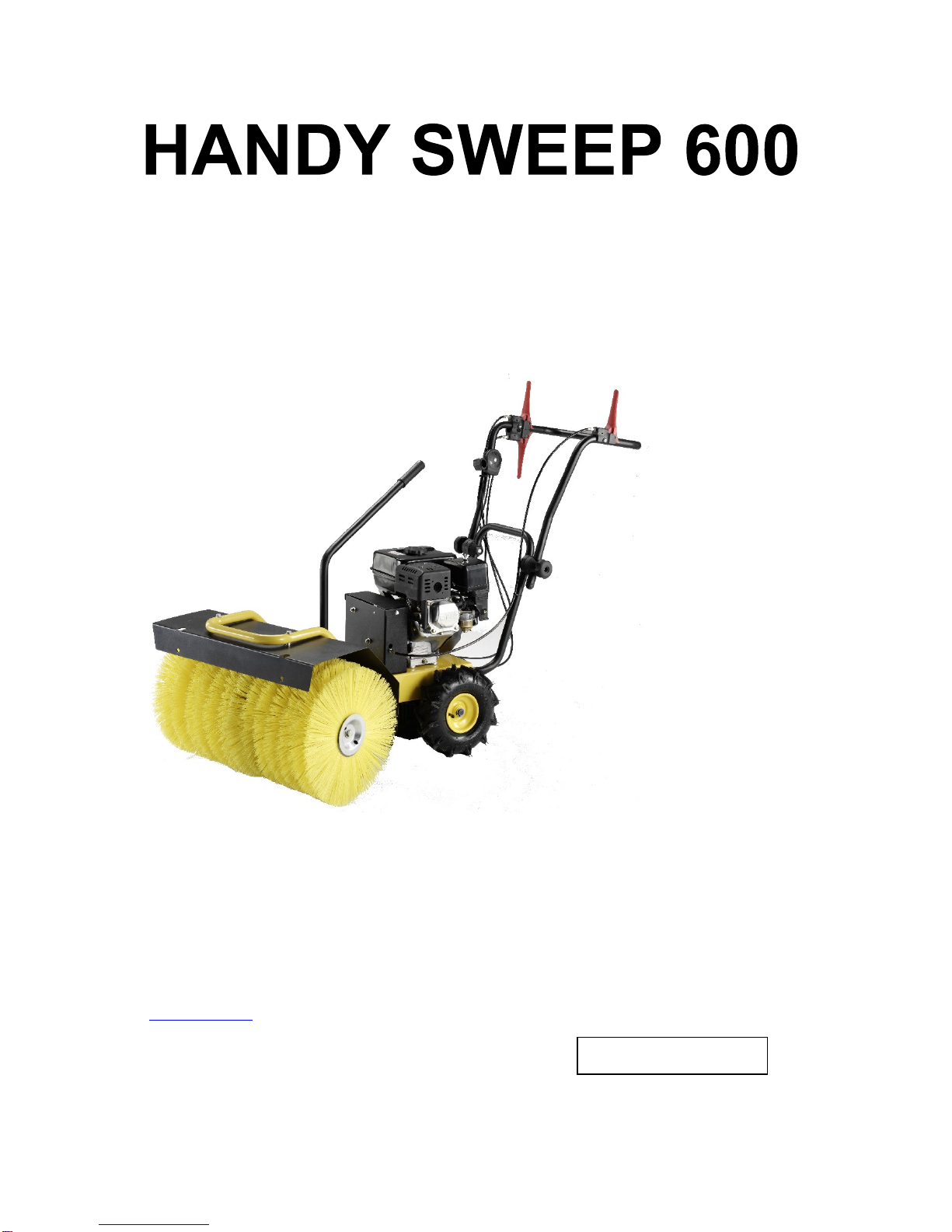

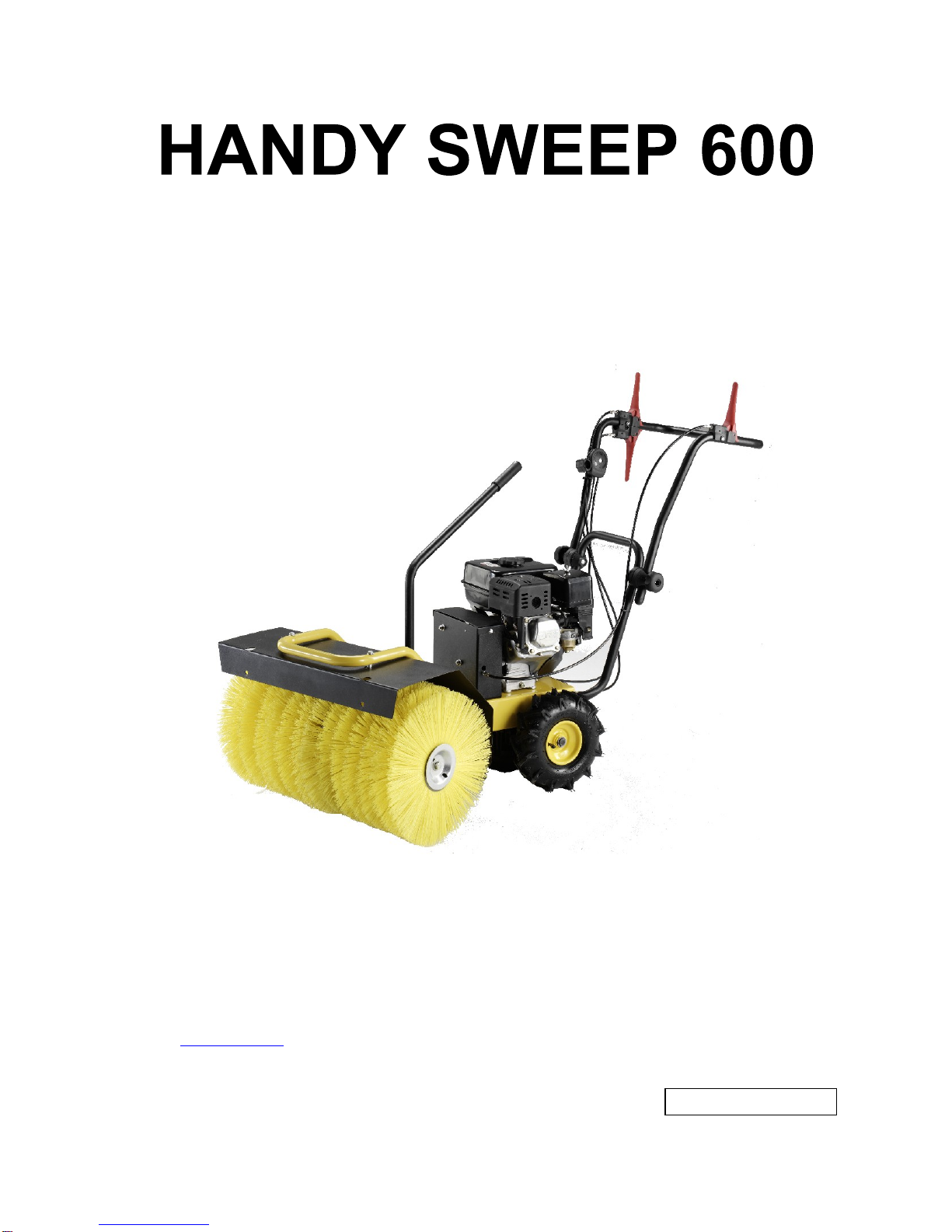

Texas Equipment Handy Sweep 600 User manual

2005
Betjeningsvejledning
TEXAS ANDREAS PETERSEN A/S
Knullen 2 Højby 5260 Odense S Danmark
Tlf.: [phone] - Fax: [phone]
E- mail: [email protected] , www.texas.dk
Vejledning nr.90700780

2
Tillykke med Deres køb af HANDY SWEEP, som De med sikkerhed vil få meget stor glæde af, men
det er vigtigt at gennemlæse denne vejledning grundigt før start. Det vil kunne forhindre mulige
skader på maskinen. De bør især være opm ærksom på sikkerhedsforskrifterne, der er markeret med
dette symbol:
Indholdsfortegnelse : Side
Sikkerhedsforskrifter ............................................................................................ 3
Kassens indhold .................................................................................................. 3
Før start ............................................................................................................... 4
Kørsel med fejemaskinen .................................................................................... 5
- igangsætning af maskinen
- stop maskinen
- højdejustering af støttehjul
- drejning af kost
Tekniske specifikationer ...................................................................................... 6
Vigtigt ............................................................................................................ 6
Overensstemmelseserklæring ............................................................................. 7
Reservedelsliste www.texas.dk
Registrering af produ kt / Reservedele
Registrer dit produkt online på Mit Texas. Mit Texas findes på www.texas.dk
Efter registrering kan Texas give dig en endnu bedre service.
Når du har registreret dit produkt, sørger Texas for at tilknytte relevant info r mation til produkte
t
såsom reservedelstegning, manual, fejlfinding m.m. De rudover kan Texas kontakte dig med
relevant information vedrørende dit pr o dukt.
Reservedelstegning over alle Texas produkter findes på vores hjemmeside www.texas.dk.
Finder du selv varenumre, giver d et en hurtigere ekspedition.
Reservedele kan købes online på www.texas.dk eller kontakt din nærmeste
forhandler. Du finder forhandlerliste på www.texas.dk

3
S I K K E R H E D S F O R S K R I F T E R
For at opnå den størst mulige sikkerhed, bør du ALTID læse betjeningsvejledningen inden du
starter din maskine.
Fejemaskinen bør KUN anvendes af personer, der forstår og kan følge alle sikkerhedsforskrifter og
betjeningsinstrukser, som er nævnt i denne betjeningsvejledning. Lad aldrig børn betjene
maskinen. Hold kæledyr borte fra maskinen og sørg for, at rydde arbejdsområdet for store sten,
skarpe genstande o.lign.
Lad ALDRIG motoren køre i lukkede rum, da udstødningsgassen indeholder kulilte, der kan
medføre utilpashed og i værste fald død.
Påfyld ALDRIG benzin indendørs og husk at motoren skal være standset. Du må ALDRIG fylde
benzin på en varm motor, da der er fare for antændelse. Undgå åben ild, hvor brændstof påfyldes
og aftør evt. sp ildt brændstof, før fejemaskinen startes.
Vær altid iklædt fornuftigt tøj og fodtøj, såsom arbejdstøj eller fritidstøj og gummistøvler. Gå
ALDRIG med løsthængende tøj, når du bruger fejemaskinen. Fejemaskinens beskyttelsesskærme
må IKKE fjernes.
De r oterende dele må ALDRIG berøres, medens motoren kører. Foretag ALDRIG justeringer,
medens motoren kører, ligeledes bør fejemaskinen ALDRIG forlades når motoren er i gang.
Tændrørshætten bør ALTID fjernes, inden reparationer foretages på fejemaskinen.
Ch eck ALTID bolte og møtrikker før hvert brug.
Vedligehold din fejemaskine efter den anbefalede fremgangsmåde og benyt kun ORIGINALE
reservedele. Hvis der opstår fejl på din fejemaskine, bør du ALTID henvende dig til din
autoriserede forhandler eller serv iceværksted, som er i stand til at udføre evt. reparationer på
forsvarlig vis.
Check ALTID olieniveau på motoren, inden du bruger din fejemaskine.
Du bør ALTID sørge for, at enhver der benytter din fejemaskine, læser denne betjeningsvejledning
grund igt, inden brug.
Anvend kun fejemaskinen på områder hvor den kan betjenes sikkert. Undgå at køre med
fejemaskinen i områder hvor der er stejle bakker og hold ALTID begge hænder på maskinens
styr når der arbejdes med den.
Husk maskinen er leveret ude n olie på motor.
Kassens indhold:
Fejemaskine monteret.
Betjeningsvejledning.

4

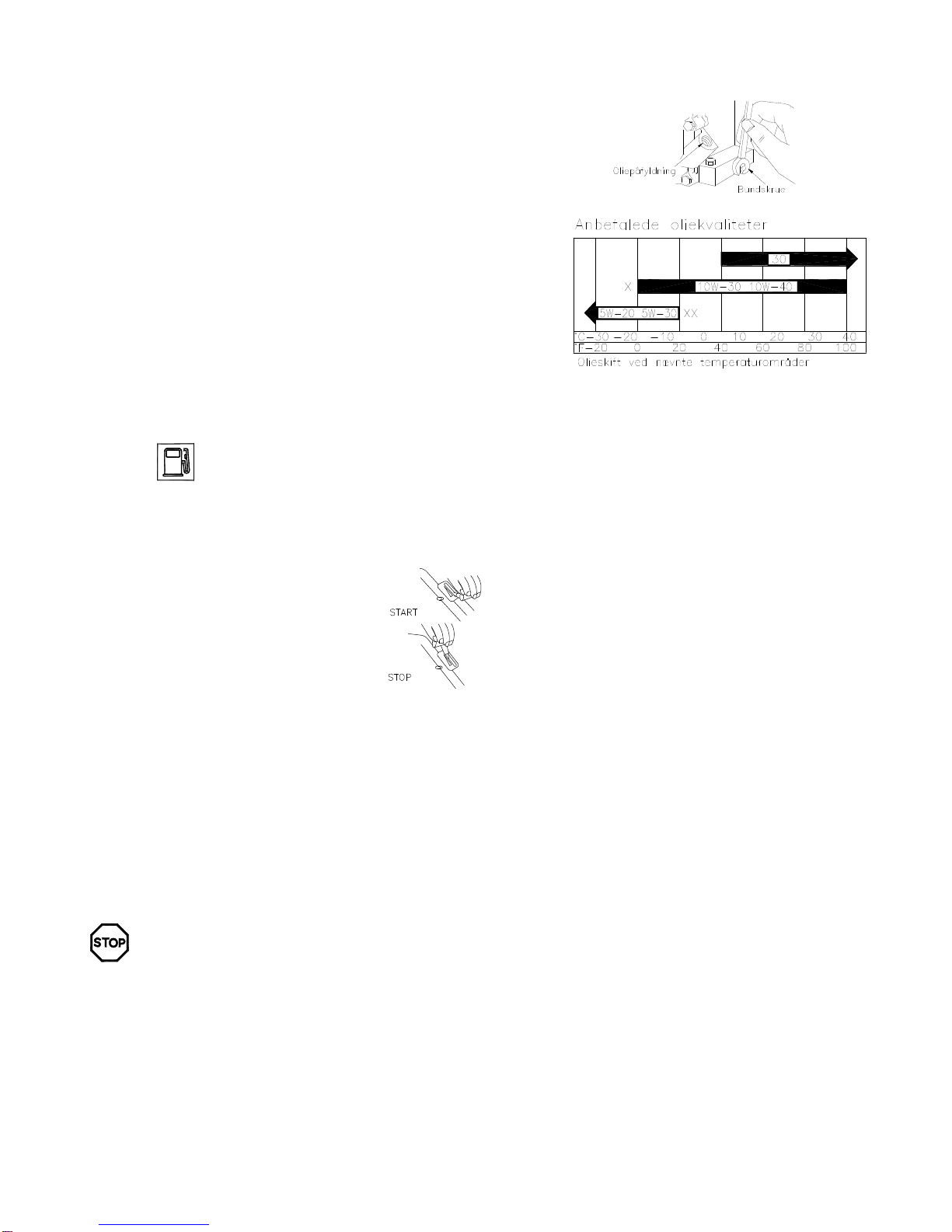

Før start:

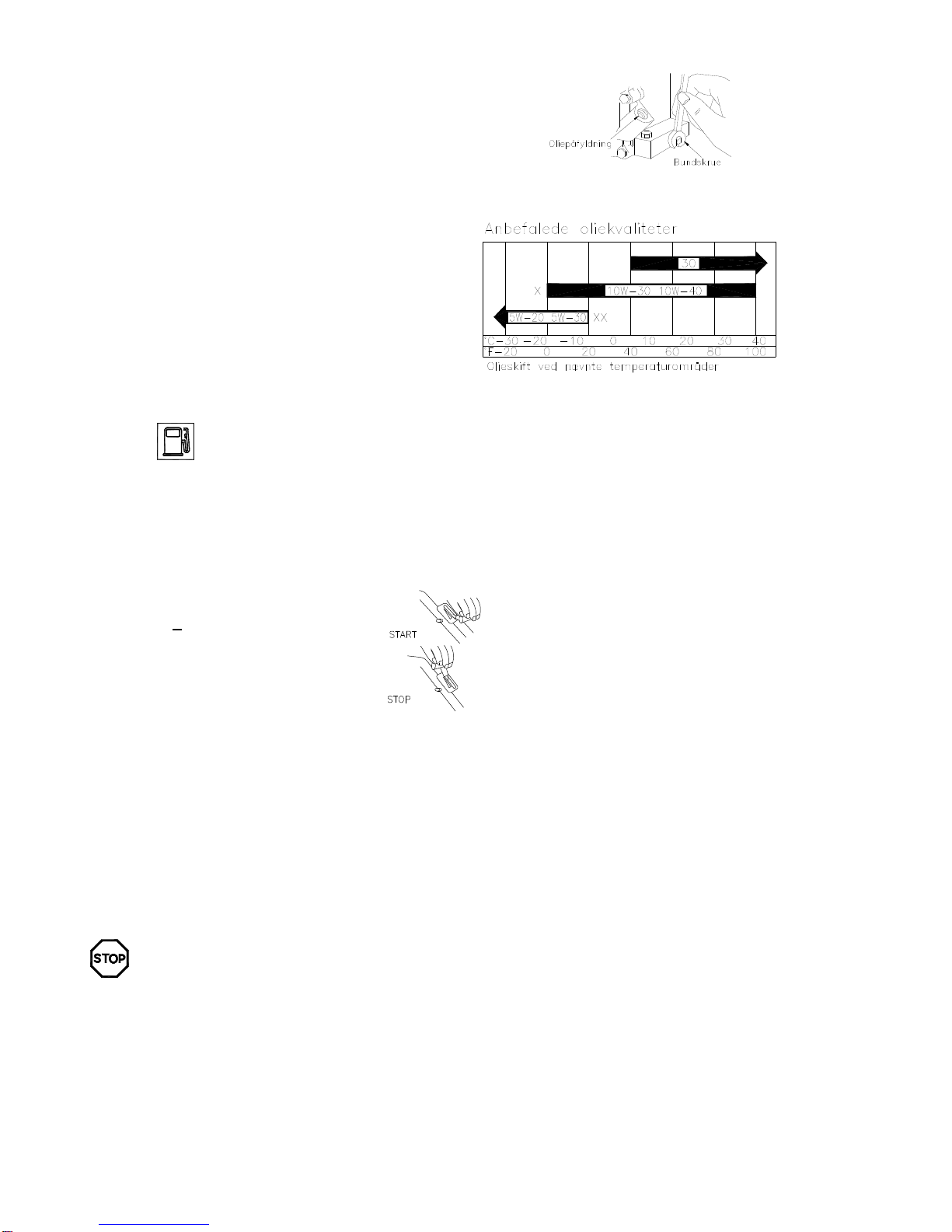

Påfyldning af olie:
Motoren skal stå i vandret stilling. Afmonter oliepåfyldningsskruen
og påfyld olie indtil den står op til kanten.
Olietype:
X BE MÆRK 10W - 40 olie kan bruges,
hvis ikke 10W - 30 kan fås.
XX Hvis denne olie ikke kan købes, kan man bruge
en syntetisk olie med en viskositet på 5W - 20, 5W - 30 og 5W - 40.
Brug kun olie af god kvalitet som SC, SD, SE, SF og SG.
Den anvendte olietype er afhæn gig af de temperaturforhold,
maskinen arbejder under.
Sommer:
(Temperatur over 10
0
C)
SAE 30 eller SAE 10W - 40
Vinter:
(Temperatur under 10
0
C)
SAE 20 eller SAE 10W - 30
Benzin
Brug laveste oktan blyfri benzin. Ved påfyldning, skal maskinen stå vandret. Gammel benzin skal altid
udskiftes .Motoren skal altid være standset under påfyldning. Påfyld aldrig benzin på en varm motor.
Brug aldrig olieblandet benzin.
Betjening - start og stop
Ved kold motor:
Aktivér chokeren på motoren,
Stil gasgreb på fuld start
Træk først et par gange i startsnoren, ganske kort, indtil den føles stram at trække. Startsnoren holdes nu
til, lige før den føles stram at trække, sæt venstre hånd på motoren for at holde igen og træk hårdt en
gang i startsnoren. Når motoren er st artet, skal chokeren slås fra.
BEMÆRK!
Lad aldrig startsnoren løbe tilbage af sig selv, men følg den helt tilbage med hånden.
Starter motoren ikke efter adskillige forsøg, kan dette skyldes, at der er kommet for meget brændstof ind i
cylinder/karburato r, og tændrøret er blevet fugtigt. Afmonter tændrøret og tør det af.
Stop af motor:
Stil gasregulatoren i stilling "STOP". Stil gashåndtaget i tomgang og lad motoren køre 10-20 sek. i
tomgang før håndtaget sættes i stopstilling. Forlad aldrig fejemas kinen uden at stoppe motoren.
Motoren må ikke slukkes ved at slå choker - knappen til, da det kan resultere i beskadigelse af motoren.

5

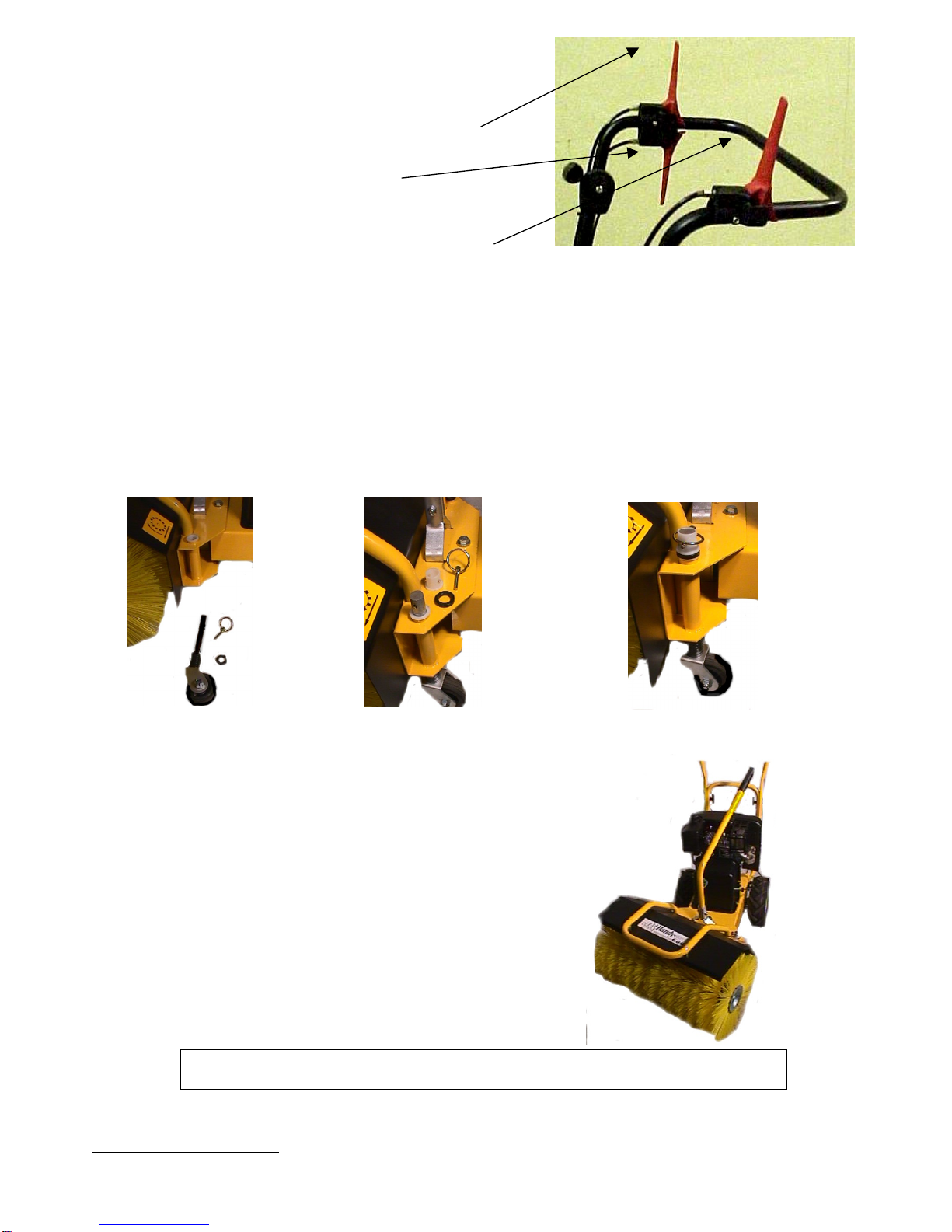

Kørsel med fejemaskinen:
Fejemaskinen kører fremad,
ved at man hurtigt trykker det højre greb ned. Fig.1
Fe jemaskinen kører baglæns,ved at man
Hurtigt trækker i det højre greb. Fig.2
Fejemaskinens børster igangsættes,
ved at man hurtigt trykker det venstre greb ned. Fig.3
Fejemaskinen er udstyret med "dødmandsgreb", hvilket vil sige, at når grebene slippes standser
bevægelsen af børsterne og maskinen.
I tilfælde af uheld bør man altid hurtigst muligt slippe grebene og stoppe motoren.
Højdejustering af støttehjul og børster:
Når børsterne begynder a t blive slidt, er det nødvendigt at efterjustere hvor tæt børsterne skal gå på
underlaget. Højdejusteringen foretages ved, at man flytter om på plasts ringene på kostens støttehjul.
Afmonter støttehjul og aftag en plast ring fra neden (billede nr.1) støtte hjulet monteres igen (billede nr. 2),
derved løftes støttehjulet højere op og børsterne kommer tættere på underlaget, til sidst monteres plast
ringen, bøsning og låse split (billede nr.3).
NR. 1 NR. 2 NR. 3
Svingning af kost:
Kosten kan drejes 20 grader til hver side. Dette gøres ved,
at man trykker håndtaget på fejekosten ned, drejer kosten
og slipper håndtaget, så palen falder i hak.
(Billede nr. 4)
NR.4
Tekniske specifikationer :
Oplysninger om motoren forefindes i vedlagte motor vejledning.

6
Specifikationer for fejekosten:
Total maskinbredde ............................................................ 78 cm.
Arbejdsbredde..................................................................... 60 cm.
Fejekostens vægt ................................................................ 60 kg.
Børsternes diameter ........................................................... 30 cm.
Tilbehør: Opsamlerkasse 90228000100 - Sneskraber 90228500100
HUSK AT UDF YLDE IMPORTANT
Udfyldes af forhandler / køber.
To be fill in by dealer/user.
Motornummer / en gine number:
Stelnummer / chassis number:
Model / model:
Købsdato / buying date:
Produktionsår / production year:
Motorproducent / engine manufacturer:
Reservedele
Reservedelstegni ng over det pågældende produkt findes
på vores hjemmeside www.texas.dk
Finder du selv varenumre, giver det en hurtigere ekspedition.
For køb af reservedele, kontakt venligst din nærmeste forhandler.
Du finder forhandlerliste på Texas' hjemmeside.
Spare parts
Part list and explosive drawings for the specific product, can be found
on our website www.texas.dk
If you help find part numbers yourself, it will ease the service.
For purchase of spare parts, please contact your dealer.

7
EF Overensstemmelseserklæring
Jf. artikel 8 i Maskindirektivet 98/37/EF og direktiv 2000/14/EF
Fabrikant: TEXAS Andr eas Petersen A/S
Knullen 2, Højby
DK - 5260 Odense S
DANMARK
Erklærer hermed at, at nedenstående fejemaskine:
Maskintype Fejemaskine.
Mærke TEXAS
Motortype Forbrændingsmotor.
Modelbetegnelse Handy Sweep
Serie identifikation Handy Sweep
Er i overen sstemmelse med maskindirektivet 98/37/EF og direktivet 2000/14/EF
om støjemission fra maskiner.
Maskinen er ydermere udviklet i overensstemmelse med DS/EN 709
Udfærdiget i Odense den 1. December 2004.
TEXAS Andreas Petersen A/S
__________________
Ve rner Hansen
Adm. Direktør

8
2005
Instructions for Use
TEXAS ANDREAS PETERSEN A/S
Knullen 2 - Højby - 5260 Odense S - Denmark
Phone: [phone] - Fax: [phone]
E- mail: [email protected] , www.texas.dk
Instruction No. 90700780

9
Congratulations on the purchase of your HANDY SWEEP. We are convinced that this machine will meet
your needs. Please read this manual carefully before use. This may prevent possible damage to the
machi ne. Please pay special attention to the safety instructions marked with this symbol:
List of Contents:
Page
Safety Procedures ............................................................................................... 3
Contents of the Box ............................................................................................. 3
Before Starting the Machine ................................................................................ 4
Working with the HANDY SWEEP ...................................................................... 5
- Sta rting the machine
- Stopping the machine
- Height adjustment of stabilising wheels
- Swinging of brush
Maintenance ........................................................................................................ 6
Technical Specifications ...................................................................................... 6
EC declaration of conformity ............................................................................... 7
Spare parts list www .texas.dk

10
S A F E T Y P R O C E D U R E S
You should ALWAYS read the instructions for use before you start the machine to obtain the highest
possible safety.
The sweeper should ONLY be used by persons who understand and are able t o follow all the safety
procedures and instructions for use mentioned in this manual. Never let children operate the machine.
Keep pets away from the machine, and make sure that the working area is free of big stones, pointed
items etc.
NEVER run the mo tor in an enclosed room as the exhaust gas contains carbon monoxide , which can lead
to uneasiness and in the worst case death.
NEVER fill the machine with fuel indoors, and remember that the motor shall be stopped. NEVER fill the
machine with fuel, whe n it is hot, as there is a risk of ignition . Avoid open fire at the place where fuel is
filled up, and wipe off any wasted fuel before you start the sweeper.
Wear appropriate clothes and footwear , e.g. working clothes or casual wear plus rubber boots. N EVER
wear loose clothes when you use the sweeper. The sweeper s guard plate should NEVER be removed.
The rotating parts should NEVER be touched while the motor is running. NEVER make any adjustments
with the motor running, and NEVER leave the sweeper wi th the motor running. ALWAYS remove the
sparking plug cap before repair is being made.
ALWAYS check the bolts and nuts before use.
Maintain the sweeper according to the recommended procedure and use only ORIGINAL spare parts. If
defects are seen, ALWAYS contact your authorised dealer or service workshop who can carry out the
repair in the right way.
ALWAYS check the oil level of the motor before using the sweeper.
You should ALWAYS make sure that any person who uses the sweeper has read this m anual carefully.
Only use the sweeper in areas where it can be used in a safe way. Avoid working with the sweeper in
areas with steep slopes and ALWAYS keep both hands on the handlebar of the machine when you
operate it.
C O N T E N T S O F T H E B O X:
Sweeper mounted.
Instructions for use
B E F O R E S T A R T I N G T H E M A C H I N E
Note that the machine is supplied without oil in the motor.

11
Oil filling:
Place the motor in a horizontal position. Remove the oil plug
and fill with oil right to the edge.
Oil type:
X Please not e: 10W - 40 oil can be used
if 10W - 30 is not available.
XX If this oil is not available, a synthetic oil with a viscosity
of 5W - 20, 5W - 30 or 5W - 40 can be used.
Only use high - quality oil, e.g. SC, SD, SE, SF and SG.
The oil type used depends on the ambi ent temperature
when the machine works.
Summer:
(Temperature above 10
0
C)
SAE 30 or SAE 10W - 40
Winter:
(Temperature below 10
0
C)
SAE 20 or SAE 10W - 30
Fuel
Use lowest available octane unleaded fuel. When filling, place the machine in a horizontal positio n.
Always replace old fuel. Always stop the motor when fuelling. Never fill up with fuel on a hot motor.
Never use gasoline mixed with oil.
Operation start and stop
Cold motor:
Activate the motor choke.
Set the throttle control on full speed
Fi rst, pull the starting rope a couple of times, shortly, until it feels tight. Pull the starting rope slowly to the
point where it feels tight, place your left hand on the motor in order to hold back, and pull the starting rope
hard once. When the motor run s, deactivate the choke.
PLEASE NOTE:
Never let the starting rope wind again by itself. Follow it all the way back with your hand.
If the motor will not run in spite of several attempts this may be caused by the fact that there is too much
fuel in the cylinder/carburettor, and that the sparking plug has become moist. Dismount the plug and wipe
it off.
Stop the motor:
Set the throttle control in position "STOP". Set the throttle lever to idle and let the motor run idle for 10 - 20
seconds before the lever is moved to stop. Never leave the sweeper without stopping the motor.
Do not turn off the motor by switching on the choke, as this may result in damage to the motor.

12
W O R K I N G W I T H T H E H A N D Y S W E E P 6 0 0
The sweepe r moves forward by quickly pushing down
the right lever. Fig 1
The sweeper moves backwards by quickly pulling the
right lever. Fig 2
The brushes are activated by quickly pushing down the
left lever. Fig 3
The sweeper is equipped with a dead man s handle, which means that when you release the levers, the
brush and machine stop.
In case of accidents you should release the levers as quick as possible and stop the engine.
Height adjustment of stabilising wheels and brushes:
Once the brushes get worn it is necessary to adjust the height of the brushes, i.e. how close they are to
the surface to sweep. This adjustment takes place by moving the plastic rings of the brush stabilising
wheels.
Dismount the stabilising wheels and remove one plastic ring from the bottom (illus. No. 1). Mount the
wheel again (illus. No. 2). This lifts up the stabilising wheel and the brushes will come closer to the
surface. Finally, mount the plastic ring, sleeve and locking ring (illus. No. 3).
No. 1 No. 2
No. 3
Swinging the brush:
The brush can be swung 20 degrees to either side.
Press the steering knuckle arm for the brush, turn the brush
and let go of the handle, so that the catch will fall correctly int o place.
(Illus. No. 4)
No. 4
Find information about the engine in the Motor manual instruction

13
T E C H N I C A L S P E C I F I C A T I O N S
Specifications for the sweeper:
Total machine width 78 cm
Working width 60 cm
Weight of the sweeper . 58 kg
Brush diameter 30 cm
Accessories to come: Collection box ..................................................................... Snow blade
HUSK AT UDFYLDE IMPORTANT
Udfyldes af forhandler / køber.
To be fill in by dealer/user.
Motornummer / engine number:
Stelnummer / chassis number:
Model / model:
Købsdato / buying date:
Produktionsår / production year:
Motorproducent / engine manufacturer:
Reservedele
Reservedelstegning over det pågældende produkt findes
på vores hjemmeside www.texas.dk
Finder du selv varenumre, giver det en hurtigere ekspedition.
For køb af reservedele, konta kt venligst din nærmeste forhandler.
Du finder forhandlerliste på Texas' hjemmeside.
Spare parts
Part list and explosive drawings for the specific product, can be found
on our website www.texas.dk
If you help find part numbers yourself, it will ease th e service.
For purchase of spare parts, please contact your dealer.

14
Certificate of Conformity
Clause 8 of Directive 98/37/EC and Directive 2000/14/EC
Manufactuer: TEXAS Andreas Petersen A/S
Knullen 2, Højby
DK - 5260 Odense S
DANMARK
Hereby declares that the following sweeper:
Machine type Sweeper
Make TEXAS
Motor type Combustion engine
Model designation Handy Sweep
Series identification Handy Sweep
Complies with machinery directive 98/37EC and directive 200/14 EC on noise
Emission from machines.
The machine also confirms to DS/EN 709
Odense den 1. December 2004
TEXAS Andreas Petersen A/S
__________________
Verner Hansen
Managing Director
