Texas XT50TR User manual

XT50TR/WE - ZT50TR/WE
TPD50TR/WE
DK Betjeningsvejledning
SE Bruksanvisning
GB User manual
DE Bedienungsanleitung
RU Инструкция по эксплуатации
F Manuel de l’utilisateur
PL Instrukcja obsługi
NL Handleiding
Texas A/S - Knullen 22 - DK-5260 Odense S - Denmark Version 12.3
Tel. [phone] - www.texas.dk - [email protected]

2
Dansk
Sikkerhedsforskrifter........................................................................................................2
Monterings- og betjeningsvejledning ...............................................................................3
Identifikation af dele.........................................................................................................4
Opsamlerkasse................................................................................................................4
Montering.........................................................................................................................5
Bioklip..............................................................................................................................6
Kabeljustering..................................................................................................................6
Start og stop af motor (el-start)........................................................................................7
Olieskift............................................................................................................................8
Luftfilteret.........................................................................................................................9
Tændrør.........................................................................................................................10
Opbevaring og vedligeholdelse .....................................................................................10
Garantibestemmelser....................................................................................................11
Tekniske specifikationer ................................................................................................11
Sikkerhedsforskrifter
Unge under 18 år må ikke benytte rotorklipperen.
Bær altid stramtsiddende fodtøj under klipningen.
Sørg for at eventuelle tilskuere er mindst 5 meter væk fra det sted, hvor du
arbejder med maskinen.
Når du klipper ved buske og på skråninger, kræves der speciel forsigtighed
(f.eks. klipning langs græskanter). Benyt eventuelt sikkerhedsfodtøj.
Sørg for at fjerne genstande som f.eks. sten og grene fra græsplænen, før
du klipper den.
Når motoren er startet, må du ikke tippe rotorklipperen fremover. Tip den
bagover, så knivene vender bort fra kroppen.
Når knivene kører, må du under ingen omstændigheder stikke hænder eller
fødder ind under klippeskjoldet.
Registrering af produkt / Reservedele
Registrer dit produkt online på Mit Texas. Mit Texas findes på www.texas.dk
Efter registrering kan Texas give dig en endnu bedre service.
Når du har registreret dit produkt, sørger Texas for at tilknytte relevant information
til produktet såsom reservedelstegning, manual, fejlfinding m.m. Derudover kan
Texas kontakte dig med relevant information vedrørende dit produkt.
Reservedelstegning over alle Texas’ produkter findes på vores hjemmeside
www.texas.dk. Finder du selv varenumre, giver det en hurtigere ekspedition.
Reservedele kan købes online på www.texas.dk eller kontakt din nærmeste
forhandler. Du finder forhandlerliste på www.texas.dk

3
Motoren skal stoppes, når klippehøjden justeres.
Rengøring og vedligeholdelse af rotorklipperen må kun foretages, når
motoren er stoppet.
Stop altid motoren når klipperen ikke bruges.
Brændstof må kun påfyldes i fri luft. Aftør spildt brændstof før maskinen
startes. Gå mindst 3 meter væk fra påfyldningsstedet før maskinen startes.
Fyld aldrig brændstof på en varm motor. Vent til den er afkølet. Brug af åben
ild i nærheden af påfyldningsstedet er forbudt.
Når rotorklipperen transporteres, skal motoren være stoppet, og kniven stå
stille.
Rør aldrig ved tændrøret, når du starter maskinen eller arbejder med den.
Motorens omdrejningstal må af sikkerhedsmæssige grunde aldrig overskride
det omdrejningstal, der er angivet på typeskiltet.
Lad aldrig maskinen køre i et rum med dårlig ventilation.
Vær sikker på at kniven er ordentligt fastspændt, før du starter klipningen.
Brug altid arbejdshandsker, når du arbejder med kniven.
Slibning af kniven skal være ensartet (begge sider slibes) for at undgå
vibrationer i klipningen. Er kniven stødt på en forhindring, bør du lade en
fagmand efterse den. Har kniven fået beskadigelser, bør den udskiftes med
en ny.
Benyt kun originale reservedele.
Monterings- og betjeningsvejledning
Din plæneklipper er fremstillet i henhold til de seneste sikkerhedsspecifikationer.
Disse omfatter et knivbremsesystem, der standser motor og kniv på 3 sekunder, når
knivbremsen aktiveres.
Enhver sikkerhedsforanstaltning er kun effektiv, når den bliver fulgt nøjagtigt.
Følg nedenstående beskrivelse nøje, når du monterer din plæneklipper.

4
Identifikation af dele
A
Starthåndtag
I
Primer
B
Udkasterklap
J
Tændrørshætte
C
Opsamlerpose
K
Håndtag for selvtræk
D
Højdejustering
L
Stop håndtag
E
Sideudkaster klap
M
Værktøjskasse
F
Olieprop / Oliepåfyldning
N
Kop/dåse holder
G
Benzinpåfyldning
O
Startknap
H
Luftfilter
Opsamlerkasse
Saml opsamleren som vist.
Den sorte metalbøjle monteres inden i låget.
Den sorte stofbund monteres på låget, som vist.
De hvide klips, der er påsynet posen klemmes ind
over den sorte bøjle.
* Billedet kan variere en smule fra faktisk model.
A
B
C
E
D
H
G
F
I
J
L
K
M
N
O

5
Montering
Plæneklipperen er næsten opsamlet
komplet fra fabrikken.
Tag plæneklipperen ud af kassen og
træk det øverste styr opad.
Pas på at kablerne ikke kommer i
klemme.
Når styret er foldet ud, spændes de 4
vingemøtrikker i bunden samt de 2
midt på styret.
Sørg for at de 4 bolte/vingemøtrikker
er monteret præcis som på fig. A.
Metalstykket (fig. B) bruges kun
ved bagudkast (uden opsamlerkasse)
For at få startsnoren ud af motoren
og ind i øjet midt på styret, så aktiver
motorbremse håndtaget (øverst), så
kan startsnoren nemmere trækkes ud.
Monter brystpladen med de 4 bolte og
møtrikker som vist på fig. C.
Montering af kabel
Fremtræks kablet (a) vil fra levering være afmonteret metalbøjlen (b).
For at montere kablet, skal metalbøjlen (b) trækkes ud af hullet i venstre side af styret.
Se fig. 1.
Dernæst sættes kablets s-krog ind i hullet i metalbøjlen. Se fig. 2.
Til sidst presses metalbøjlen tilbage ind i hullet i styret. Kontroller at grebet virker. Fig. 3.
a
b
Fig. 1
Fig. 2
Fig. 3
B
A
C

6

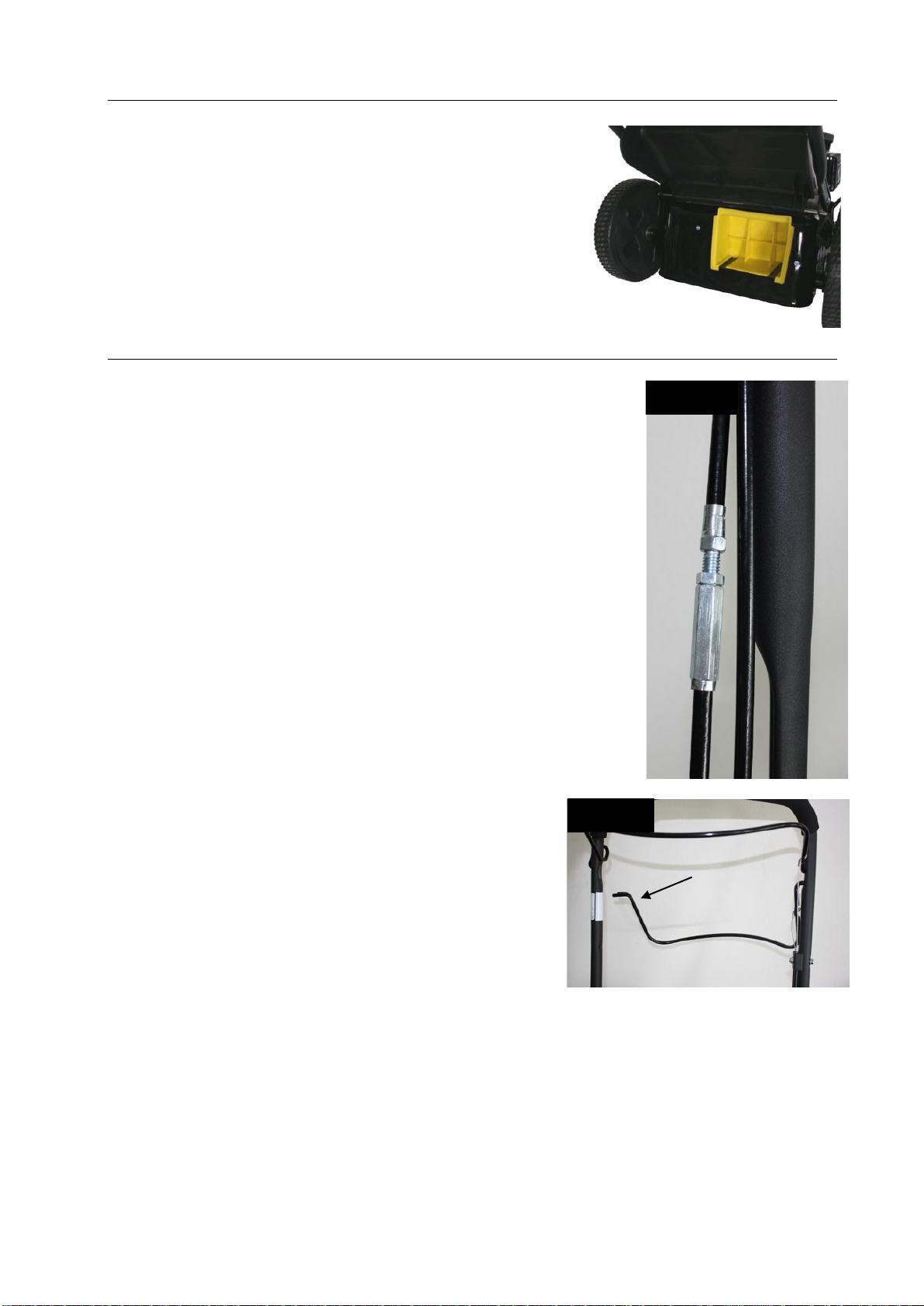

Bioklip
Ved brug af bioklip skal bioklipskærmen monteres
i bagudkasterhullet.
Vær opmærksom på, at ved brug af bioklip skal
opsamlerkassen afmonteres.
Udkasterklappen er med til at holde indsatsen for bioklip
på plads under kørsel.
Kabeljustering
Begge kabler kan justeres. Stopkablet kan justeres
på motoren. Kablet for den selvkørende funktion kan
justeres på kablet ved øverste håndtag.
Fremtrækskablet kan justeres på denne model og bruges
ved evt. fremtræksproblem eller hvis hjulene låser ved
baglæns kørsel.
Hvis man oplever at selvtrækket ikke fungere ordentligt
(når rem bliver slidt), kan dette løses ganske enkelt ved
at justere beslaget midt på kablet langs styret (fig. 1).
Det gøres på følgende måde:
Løsn nederste styrbøjle for fremtræk (fig. 2).
(Det gør justeringsbolten nemmere at dreje)
Drej den store nederste metal bolt (a) op/ned for at
løsne/stramme kablet:
- med uret/nedad strammer kablet
- mod uret/opad løsner kablet
Oftest vil det være nødvendigt at stramme kablet.
Den lille bolt (b) skruen ned, så den låser den store
bolt fast.
Monter styrbøjlen igen og tjek om justerings er perfekt.
Et kabel kan blive løst med tiden og behøver
opstramning. Gentag ovenstående procedure,
hvis det sker.
Fig. 2
Fig. 1
a
b

7
Start og stop af motor (el-start)
HUSK: Kontroller altid motorolie før start!
Påfyld 0,6 liter SAE-30 motorolie første gang.
Olieniveauet skal altid være mellem min. og max. på oliepinden.
Efterfyld, hvis behov.
Brug kun blyfri oktan 95 brændstof på motoren.
Overfyld aldrig tanken.
Denne model er udstyret med el-start, hvilket betyder den
kan startes med en nøgle. Man behøver derfor ikke at
trække i startsnoren, som normalt.
Oplad batteriet inden start
Inden el-starten tages i brug, skal batteriet oplades i 12 timer.
Sæt ladestikket ind i hullet i batteriet og sæt laderen til en
stikkontakt. Se billede.
Allerførste gang motoren startes, anbefales det at bruge startsnoren.
Da motoren er helt ny, kan det være svært for el-start motoren at trække motoren
i gang, da benzin og olie skal ind gennem systemet først.
Samme procedure anbefales ved første start i en ny sæson.
Procedure for start med nøgle:
1) Pump primeren (A) ifølge skemaet herunder:
(allerførste gang, kan det være nødvendigt med flere tryk)
2) Hold det forreste motorbremse håndtag inde (B)
3) Tryk startknappen (D)
Ovenstående procedure kan også følges ved start med
startsnoren. Før altid startsnoren tilbage til motoren (slip ikke).
Træk håndtaget (C) op for at aktivere den selvkørende
funktion. Håndtaget (B) skal være trukket ind til
styrehåndtaget så længe der arbejdes med maskinen.
Slippes håndtaget, stopper motoren
(og dermed også kniven) i løbet af 3 sekunder
Temperatur
Pres
> 0C
3-4
> 0- 10C
2-3
> 10C
1-2
B
D
C
A

8
Opladning i løbet af sæson
Batteriet oplades lidt under kørsel, men det vil sandsynligvis være nødvendigt at oplade
batteriet et par gange mere i løbet af sæsonen –afhængig af antal start/stop af
motoren.
Sæt det til opladning i ca. 12 timer.
Opbevaring af batteri
Batteriet tåler ikke frost, og skal opbevares tørt og lunt henover vinteren. Oplad batteriet
helt før vinteropbevaring og placer derefter plæneklipperen et sted, hvor den ikke
udsættes for frost. Alternativt dæk batteriet med et tykt tæppe eller lign., hvis
plæneklipperen står i et skur/garage, hvor der kan blive koldt.
Oplad gerne på batteriet 1-2 gange henover vinteren, hvilket sikrer at batteriet bevarer
sin fulde kapacitet.
Forkert opbevaring kan skade batteriet, og dækkes ikke af garantien.
Benzin primer
Det er vigtigt at pumpe primeren 2-5 gange inden en kold motor forsøges startet.
Dette sikrer en lettere start.
Hvis det skulle ske at primeren er blevet pumpet for meget (motoren druknet), så er
løsningen, at trække i startsnoren flere gange indtil motoren går i gang. Brug ikke el-
starten til dette. Lad motoren kører et minut inden den stoppes igen.
Højdejustering
Plæneklipperen har central højdejustering.
Brug håndtaget ved højre baghjul til at justere klippehøjden.
Olieskift
Olien bør skiftes første gang efter 5 timer, derefter mindst 1 gang om året.
1. Lad motoren køre 5 minutter, så olien når at blive varmet op. Dette gør, at den
løber lettere, og at olieskiftet bliver mere komplet.
2. Efter 5 minutter slukkes motoren. Afmonter tændrørshætten. Motorens
oliebundprop kan nu skrues løs, og olien løber ud af motoren. Husk at have en
passende beholder klar.
Bemærk at motoren kun må vippes bagover, i en max 45 graders vinkel.
Bundproppen kan nu skrues i på ny, og ny olie kan hældes i motoren.
3. Dette gøres ved at fjerne oliepinden og hælde den rigtige mængde olie på.
4. Monter tændrørshætten.

9
Alternativt kan der anvendes et oliesugersæt.
1. Sug olien op igennem oliepåfyldningshullet med
sprøjten. (Se afsnit Idenstifikation af dele, Pos C)
Brug slangen som forlænger, til at komme
helt ned i bunden af motoren. Fyld den brugte olie på
den medfølgende dunk.
2. Fyld frisk olie på motoren, type SAE30.
Brug målepinden på olieproppen, til at kontrollere
oliemængden.
Husk at skaffe dig af med den brugte olie, så den ikke er til gene for naturen.
Brug din lokale genbrugsstation. Olie og oliesugersæt medfølger ej.
Luftfilteret
Luftfilteret skal efterses og renses jævnligt. Hvis filteret ikke er blevet renset i en
længere periode, vil dette kunne mærkes på motorens kraftoverførsel, samt kunne
beskadige motoren.
1. Rengør let omkring luftfilteret inden det fjernes.
2. Tryk de to flapper ned og træk forsigtigt dækslet af.
3. Tag forsigtigt papirfilteret ud og undersøg det. Børst det med en blød børste.
Hvis det er meget snavset, skal det udskiftes. Pas på der ikke kommer snavs ind
i indsugningen.
4. Afvask det sorte skumelement i højre side i varmt vand med sæbe.
5. Tryk vandet ud af elementet og lad det tørre. Dryp et par dråber SAE-30 olie på
filteret, så det bliver let fugtigt af olie, og jævnt fordelt. Tryk forsigtigt evt.
overskydende olie ud.
Elementet sættes igen på plads.
7. Vær opmærksom på at alle dele er samlet rigtigt og lukket korrekt, som vist på
billedet.

10
Tændrør
1. Fjern tændrørshætten.
2. Børst skidt og snavs væk fra tændrøret.
3. Brug en tændrørsnøgle til at løsne tændrøret.
4. Check om isoleringen er intakt.
5. Rens tændrøret med en stålbørste.
6. Mål elektrodeafstanden, pas på ikke at beskadige elektroden.
7. Afstanden bør være: 0,7 - 0,8 mm
8. Hvis tændrøret er ubeskadiget, monter igen. Ellers udskiftes det med et nyt
9. Monter tændrørshætten.
Opbevaring og vedligeholdelse
Vedligehold løbende din plæneklipper: Kontroller løbende alle bolte, skruer,
møtrikker og klippeskjold. Sørg altid for at kniven er skarp. Det anbefales at udskifte
kniven minimum hvert andet år.
Det er en god idé at tage din plæneklipper til et årligt servicecheck hos din
autoriserede serviceforhandler. Se nærmeste serviceværksted på www.texas.dk.
Opbevaring: Efter brug bør din plæneklipper opbevares i et tørt og rent rum.
Rengør maskinen hver gang efter brug.
Græs og snavs skal løbende fjernes fra undersiden af klippeskjoldet. Ved tipning af
plæneklipperen (for rengøring) anbefales det at tippe forenden opad (max. 45
grader). Tipper du den til siden, skal karburator og luftfilter altid vende opad, da
olien ellers kan løbe ud og ødelægge motoren. Vær opmærksom på at fjerne
tændrørskablet, før klipperen vedligeholdes.
Vinteropbevaring: Tøm benzintanken helt, og lad derefter motoren køre indtil
benzinen i karburatoren er opbrugt. Tændrørskablet fjernes.
Fjern tændrøret og tilsæt en spiseskefuld olie (motorolie) i tændrørsåbningen. Træk
i startsnoren for at fordele olien. Derefter monteres tændrøret igen, men ikke kablet.
Skift olie jfr. afsnittet ovenfor.
Til sidst rengøres klipperen grundigt. Dyp en pudseklud i olie og smør de forskellige
dele for at modvirke rust.
