Texas SP 50 User manual

2008/1
SP 50
SP 50 TR
Dansk
DK Betjeningsvejledning
SE Bruksanvisning
GB User manual
DE Bedienungsanleitung
PL Instrukcja obsługi
F Manuel D‘ Utilisation
Texas A/S - Knullen 2 - DK-5260 Odense S - Denmark
Tel. [phone] - www.texas.dk - [e-mail]
VIKTIGT !
KOM IHÅG ATT FYLLA PÅ
MOTOROLJA SAE-30
FÖRE
START
!
IMPORTANT !
REMEMBER TO FILL WITH
ENGINE OIL SAE-30
BEFORE START!
VIGTIGT !
HUSK AT PÅFYLDE
MOTOROLIE SAE-30
FØR START!
ACHTUNG !
DENKEN SIE DARAN, VOR
INBETRIEBNAHME MOTORÖL
(
SAE-30
)
AUFZUFÜLLEN!
POZOR !
NE ZABOARAVITE NALITI
MOTORNO ULJE (SAE-30)
PRIJE POKRETANJA KOSILICE!
WAŻNE !
PAMIĘTAĆO NAPEŁNIENIU
SILNIKA OLEJEM SAE-30
PRZED WŁ
Ą
CZENIEM!
TÄRKEÄÄ!
MUISTA LISÄTÄ SAE-30-ÖLJYÄ,
ENNEN KUIN KÄYTÄT
LAITETT
A
!

2
Dansk
Tilbehør ...........................................................................................................................2
Sikkerhedsforskrifter........................................................................................................3
Monterings- og betjeningsvejledning ...............................................................................4
Identifikation af dele.........................................................................................................4
Montering.........................................................................................................................5
Opsamler.........................................................................................................................5
Kabeljustering..................................................................................................................6
Højdejustering .................................................................................................................6
Start og stop af motor ......................................................................................................6
Olieskift............................................................................................................................7
Luftfilteret.........................................................................................................................7
Tændrør...........................................................................................................................8
Opbevaring og vedligeholdelse .......................................................................................8
Garantibestemmelser ......................................................................................................9
Tekniske specifikationer ..................................................................................................9
Tilbehør
Som ekstra tilbehør til denne plæneklipper fås bioklip - varenummer 409032.
Registrering af produkt / Reservedele
Registrer dit produkt online på Mit Texas. Mit Texas findes på www.texas.dk
Efter registrering kan Texas give dig en endnu bedre service.
Når du har registreret dit produkt, sørger Texas for at tilknytte relevant information
til produktet såsom reservedelstegning, manual, fejlfinding m.m. Derudover kan
Texas kontakte dig med relevant information vedrørende dit produkt.
Reservedelstegning over alle Texas’ produkter findes på vores hjemmeside
www.texas.dk. Finder du selv varenumre, giver det en hurtigere ekspedition.
Reservedele kan købes online på www.texas.dk eller kontakt din nærmeste
forhandler. Du finder forhandlerliste på www.texas.dk

3
Sikkerhedsforskrifter
•Unge under 18 år må ikke benytte rotorklipperen.
•Bær altid stramtsiddende fodtøj under klipningen.
•Sørg for at eventuelle tilskuere er mindst 5 meter væk fra det sted, hvor du
arbejder med maskinen.
•Når du klipper ved buske og på skråninger, kræves der speciel forsigtighed
(f.eks. klipning langs græskanter). Benyt eventuelt sikkerhedsfodtøj.
•Sørg for at fjerne genstande som f.eks. sten og grene fra græsplænen, før du
klipper den.
•Når motoren er startet, må du ikke tippe rotorklipperen fremover. Tip den
bagover, så knivene vender bort fra kroppen.
•Når knivene kører, må du under ingen omstændigheder stikke hænder eller
fødder ind under klippeskjoldet.
•Motoren skal stoppes, når klippehøjden justeres.
•Rengøring og vedligeholdelse af rotorklipperen må kun foretages, når motoren
er stoppet.
•Stop altid motoren når klipperen ikke bruges.
•Brændstof må kun påfyldes i fri luft. Aftør spildt brændstof før maskinen startes.
Gå mindst 3 meter væk fra påfyldningsstedet før maskinen startes. Fyld aldrig
brændstof på en varm motor. Vent til den er afkølet. Brug af åben ild i nærheden
af påfyldningsstedet er forbudt.
•Når rotorklipperen transporteres, skal motoren være stoppet, og kniven stå stille.
•Rør aldrig ved tændrøret, når du starter maskinen eller arbejder med den.
•Motorens omdrejningstal må af sikkerhedsmæssige grunde aldrig overskride det
omdrejningstal, der er angivet på typeskiltet.
•Lad aldrig maskinen køre i et rum med dårlig ventilation.
•Vær sikker på at kniven er ordentligt fastspændt, før du starter klipningen. Brug
altid arbejdshandsker, når du arbejder med kniven.
•Slibning af kniven skal være ensartet (begge sider slibes) for at undgå
vibrationer i klipningen. Er kniven stødt på en forhindring, bør du lade en
fagmand efterse den. Har kniven fået beskadigelser, bør den udskiftes med en
ny.
•Benyt kun originale reservedele.

4
Monterings- og betjeningsvejledning
Din plæneklipper er fremstillet i henhold til de seneste sikkerhedsspecifikationer.
Disse omfatter et knivbremsesystem, der standser motor og kniv på 5 sekunder, når
knivbremsen aktiveres. Enhver sikkerhedsforanstaltning er kun effektiv, når den
bliver fulgt nøjagtigt. Følg nedenstående beskrivelse nøje, når du monterer din
plæneklipper.
Bemærk: Der er ikke gashåndtag på denne model !

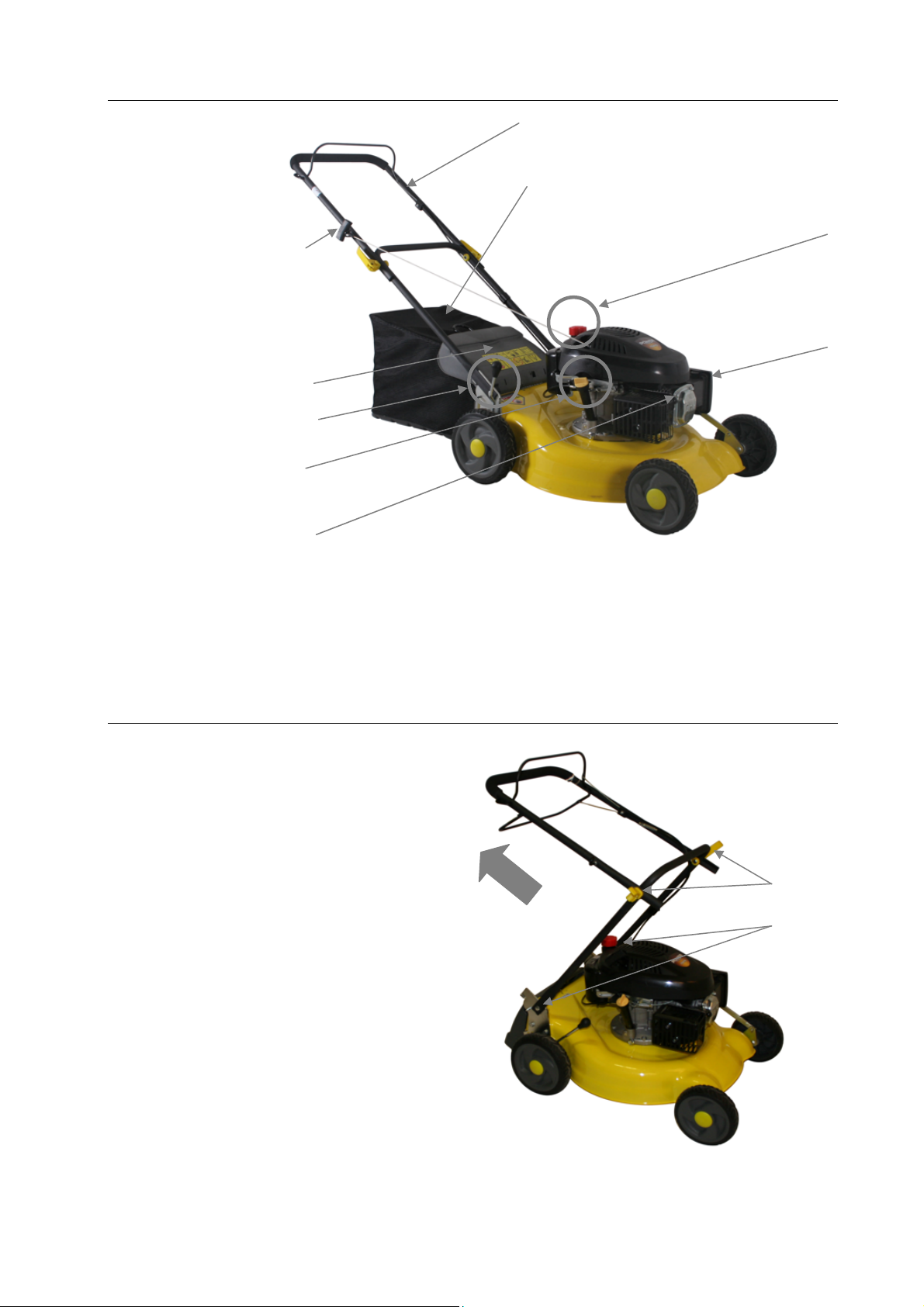

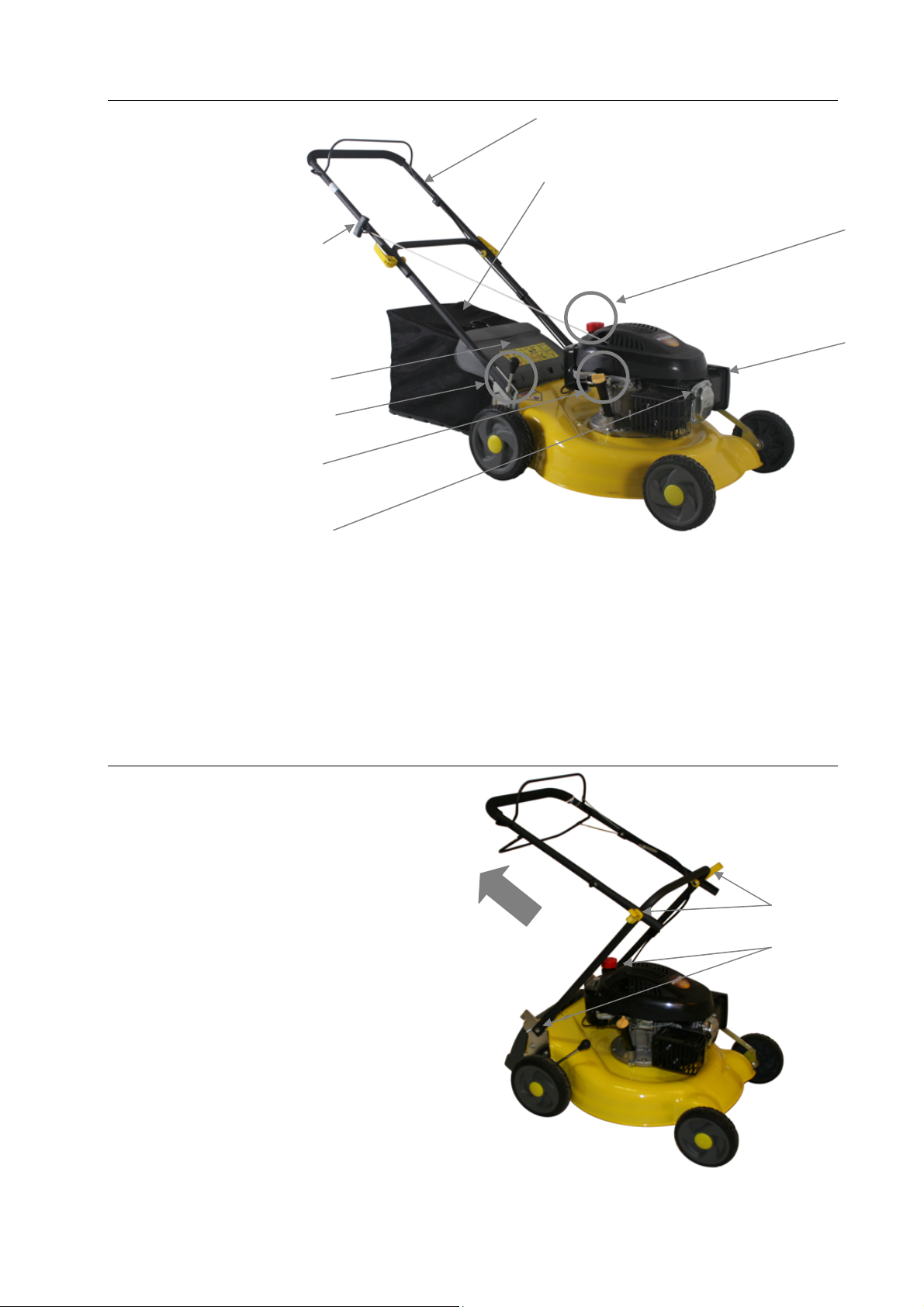

Identifikation af dele
A. Håndtag
B. Startsnor
C. Olieprop / Oliepåfyldning
D. Tændrørshætte
E. Udkasterklap
F. Benzinpåfyldning
G. Luftfilter
H. Primer
I. Højdejustering
J. Opsamler
B
E
I
C
D
F
G
A
J

5
Montering
Plæneklipperen er næsten opsamlet
komplet fra fabrikken.
Tag plæneklipperen ud af kassen og
træk i det øverste styr, i pilens retning.
Pas på at kablerne ikke kommer i
klemme.
Når styret er foldet ud, spændes de 2
vingemøtrikker(2).
Spænd bespændingerne(1) midt på
styret. Vær opmærksom på at
justerskruen, inderst ikke er spændt
for hårdt. Hvis den er justeret for
hårdt, vil beslaget tage skade.
Opsamler
Din plæneklipper bliver leveret med en af disse opsamlervarianter.
Opsamler med fast top og fast bund.
Saml opsamleren som vist.
Den sorte metalbøjle monteres inden i låget.
Den sorte stofbund monteres på låges, som
vist.
De hvide klips, der er påsynet posen klemmes
ind over den sorte bøjle.
Opsamler med stofpose og fast bund.
Saml opsamleren som vist.
Stofbunden monteres på rammen. De hvide
klips klemmes ind over rammen.
1
2

6

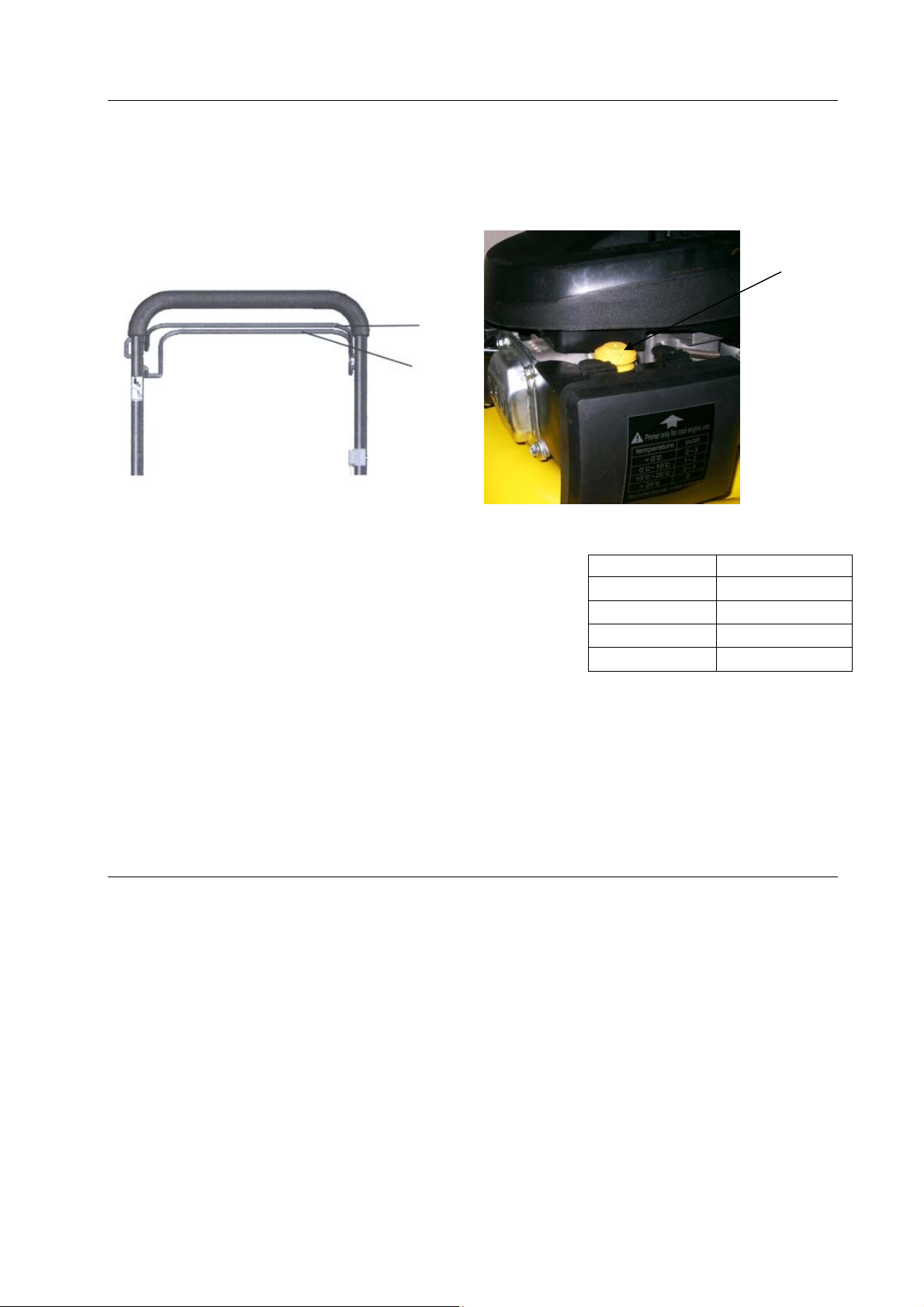

Kabeljustering
Begge kabler kan justeres.
Stopkablet kan justeres på motoren. Kablet for den selvkørende funktion kan justeres
på kablet ved øverste håndtag.
Højdejustering
Plæneklipperen har central højdejustering.
Brug håndtaget ved højre baghjul til at justere klippehøjden.
Start og stop af motor
HUSK: Kontroller altid motorolie før start!
Olieniveauet skal altid være mellem min. og max. på oliepinden.
Efterfyld med SAE-30 olie.
Brug kun blyfri 95 oktan brændstof på motoren. Overfyld aldrig tanken.
Pump primerbolden (B) ifølge skemaet herunder:
Træk håndtaget (A), der løsner knivbremsen, ind til styrehåndtaget, og træk i
startsnoren. Før altid startsnoren tilbage til motoren.
Træk håndtaget (B) op for at aktivere den selvkørende funktion.
Håndtaget (A) skal være trukket ind til styrehåndtaget så længe der arbejdes med
maskinen. Slippes håndtaget, stopper motoren (og dermed også kniven) i løbet af 5
sekunder.
Temperatur Pres
> 0°C 2-3
> 0°- 10°C 1-2
> 10°- 20°C 0-1
> 20°C 0
B
A
B

7
Olieskift
Olien bør skiftes første gang efter 5 timer, derefter mindst 1 gang om året.
1. Lad motoren køre 5 minutter, så olien når at blive varmet op. Dette gør, at den
løber lettere, og at olieskiftet bliver mere komplet.
2. Efter 5 minutter slukkes motoren. Afmonter tændrørshætten. Motorens
oliebundprop kan nu skrues løs, og olien løber ud af motoren. Husk at have en
passende beholder klar.
Bemærk at motoren kun må vippes bagover, i en max 45 graders vinkel.
Bundproppen kan nu skrues i på ny, og ny olie kan hældes i motoren.
3. Dette gøres ved at fjerne oliepinden og hælde den rigtige mængde olie på.
4. Monter tændrørshætten.
Alternativt kan der anvendes et oliesugersæt.
1. Sug olien op igennem oliepåfyldningshullet med
sprøjten. (Se afsnit Idenstifikation af dele, Pos C)
Brug slangen som forlænger, til at komme
helt ned i bunden af motoren. Fyld den brugte olie på
den medfølgende dunk.
2. Fyld frisk olie på motoren, type SAE30.
Brug målepinden på olieproppen, til at kontrollere
oliemængden.
Husk at skaffe dig af med den brugte olie, så den ikke er til gene for naturen.
Brug din lokale genbrugsstation.
Luftfilteret
Luftfilteret skal efterses og renses jævnligt. Hvis filteret ikke er blevet renset i en længere
periode, vil dette kunne mærkes på motorens kraftoverførsel, samt kunne beskadige
motoren.
1. Rengør let omkring luftfilteret inden det fjernes.
2. Tryk de to flapper ned og træk forsigtigt dækslet af.
3. Tag forsigtigt papirfilteret ud og undersøg det. Børst det med en blød børste. Hvis
det er meget snavset, skal det udskiftes. Pas på der ikke kommer snavs ind i
indsugningen.
4. Afvask det sorte skumelement i højre side i varmt vand med sæbe.
5. Tryk vandet ud af elementet og lad det tørre. Dryp et par dråber SAE-30 olie på
filteret, så det bliver let fugtigt af olie, og jævnt fordelt. Tryk forsigtigt evt.
overskydende olie ud.
Elementet sættes igen på plads.
7. Vær opmærksom på at alle dele er samlet rigtigt og lukket korrekt, som vist på
billedet.

8
Tændrør
1. Fjern tændrørshætten.
2. Børst skidt og snavs væk fra tændrøret.
3. Brug en tændrørsnøgle til at løsne tændrøret.
4. Check om isoleringen er intakt.
5. Rens tændrøret med en stålbørste.
6. Mål elektrodeafstanden, pas på ikke at beskadige elektroden.
7. Afstanden bør være: 0,7 - 0,8 mm
8. Hvis tændrøret er ubeskadiget, monter igen. Ellers udskiftes med nyt type Denso
W20EPR-U.
9. Monter tændrørshætten.
Opbevaring og vedligeholdelse
Vedligehold løbende din plæneklipper: Kontroller løbende alle bolte, skruer,
møtrikker og klippeskjold. Sørg altid for at kniven er skarp. Det anbefales at udskifte
kniven minimum hvert andet år.
Det er en god idé at tage din plæneklipper til et årligt servicecheck hos din
autoriserede serviceforhandler. Se nærmeste serviceværksted på www.texas.dk.
Opbevaring: Efter brug bør din plæneklipper opbevares i et tørt og rent rum.
Rengør maskinen hver gang efter brug.
Græs og snavs skal løbende fjernes fra undersiden af klippeskjoldet. Ved tipning af
plæneklipperen (for rengøring) anbefales det at tippe forenden opad (max. 45
grader). Tipper du den til siden, skal karburator og luftfilter altid vende opad, da
olien ellers kan løbe ud og ødelægge motoren. Vær opmærksom på at fjerne
tændrørskablet, før klipperen vedligeholdes.
Vinteropbevaring: Tøm benzintanken helt, og lad derefter motoren køre indtil
benzinen i karburatoren er opbrugt. Tændrørskablet fjernes.
Fjern tændrøret og tilsæt en spiseskefuld olie (motorolie) i tændrørsåbningen. Træk
i startsnoren for at fordele olien. Derefter monteres tændrøret igen, men ikke kablet.
Skift olie jfr. afsnittet ovenfor.
Til sidst rengøres klipperen grundigt. Dyp en pudseklud i olie og smør de forskellige
dele for at modvirke rust.

9
Garantibestemmelser
•Der ydes 3 års garanti på din plæneklipper (gælder kun for Danmark).
•Garantien omfatter materiale- og/eller fabrikationsfejl.
•Der ydes ikke garanti for skader opstået pga. slid, samt dårlig behandling og
manglende vedligeholdelse.
•Garantien dækker ikke rensning af brændstofsystemet, udskiftning/justering af
startsnor, startfjeder, tændrør, knive/knivholder, remme og kabler idet disse er
indbefattet af naturligt slid.
•Garantien dækker ikke, hvis der er anvendt uoriginale reservedele.
•Hvorvidt en sag er en garantisag eller ej, afgøres i hvert tilfælde af et autoriseret
serviceværksted.
•Din købskvittering er gældende som garantibevis, hvorfor den altid bør gemmes.
HUSK: Ved køb af reservedele samt ved enhver anmodning om garantireparation,
skal motornummer og modelbetegnelse opgives !
Tekniske specifikationer
Model Texas Garden SP50 Texas Garden SP50TR
Klippebredde 50 cm 50 cm
Højdejustering Central - 7 positioner Central 7-positioner
Klippeskjold Stål Stål
Klippesystem Bagudkast Bagudkast
Fremdrift Skub Selvkørende
Motor TG475 TG475

10
Svenska
Tekniska specifikationer ................................................................................................10
Tillbehör.........................................................................................................................10
Säkerhetsinformation.....................................................................................................11
Monterings- och bruksanvisning....................................................................................11
Identifikation av delar.....................................................................................................12
Montering av handtaget.................................................................................................12
Uppsamlare ...................................................................................................................13
Kabeljustering................................................................................................................13
Höjdjustering..................................................................................................................13
Starta och stanna motorn ..............................................................................................14
Olieskift..........................................................................................................................14
Luftfiltret.........................................................................................................................15
Tändrör..........................................................................................................................15
Förvaring och underhåll.................................................................................................16
Garantivillkor..................................................................................................................16
Tekniska specifikationer
Modell Texas Garden SP50 Texas Garden SP50TR
Klippbredd 50 cm 50 cm
Höjdjustering Central – 7 positioner Central – 7 positioner
Klippkåpa Stål Stål
Klippsystem Bakre utkast Bakre utkast
Drift Skjut Självdrift
Motor TG475 TG475

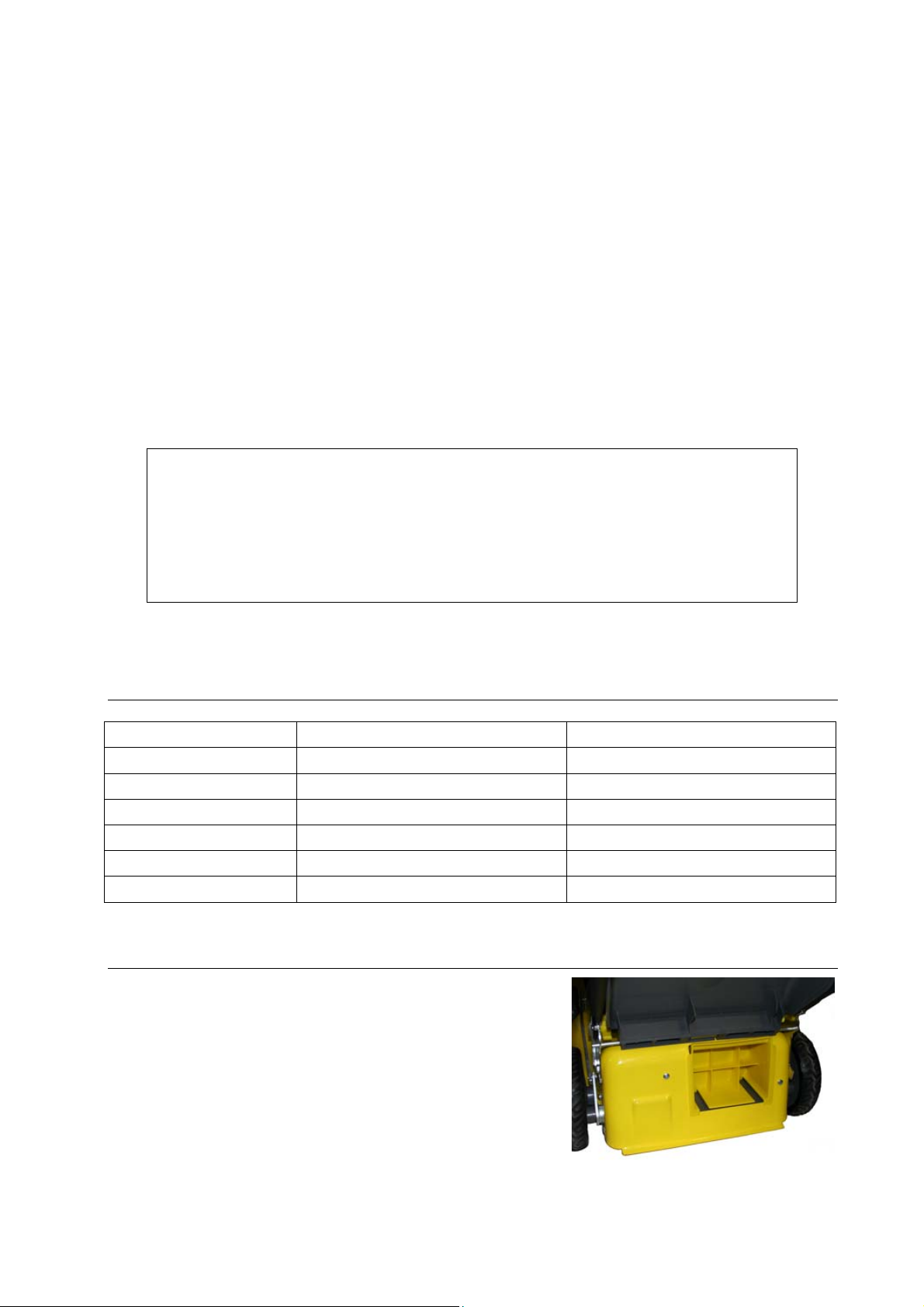

Tillbehör
Bio-klipp, artikelnummer 409032,
finns som tillbehör till denna gräsklippare.
Reservdelar
Lista över reservdelar och ritningar till den specifika produkten finns på vår
webbplats www.texas.dk
Om du själv hittar artikelnummer till reservdelar underlättar det servicen.
Kontakta återförsäljare för att köpa reservdelar.
