Texas 4675 W User manual

4675 W - 4675 TR/W
5175 TR/W - 5175 TR/WB
DK Betjeningsvejledning
GB User manual
DE Bedienungsanleitung
Texas A/S - Knullen 22 - DK-5260 Odense S - Denmark Version 18.1

2
Illustrationer / Illustrations / Abbildungen
Illustrationer
Illustrations
Abbildungen
1
2
3
TG470V / TG570V

3
4
5
6
7
8
A CB
A
B

4
9
10
11

5
12
13
14
TG470V
TG570V

6
Advarselssymboler / Warning symbols / Warnsymbole
Advarselssymboler
Warning symbols
Warnsymbole
DK
Læs betjenings-
vejledningen grundigt
før maskinen benyttes
Benyt høreværn og
sikkerheds-briller Advarsel:
Sikkerheds-
information omkring
situationer der kan
ende i personskade
Advarsel:
Pas på flyvende
objector
Brug ikke på
skråninger over 22° Rør ikke roterende
dele
GB
Please read the user
manual carefully
before operating the
machine.
Always wear eye and
ear protection. Warning:
Safety information
about hazards that
can result in personal
injury
Warning:
Pay attention to
thrown objects
Do not use on hills
above 22° Do not touch rotating
parts
D
Bitte lesen Sie das
Benutzerhandbuch
aufmerksam durch,
bevor Sie den
Maschinen in Betrieb
nehmen.
Tragen Sie immer
Auge und Ohr Schutz. Warnung: Sicheheits-
informationen über
Situationen die
Personschaden
verursachen können
Warnung:
Achten Sie auf
rotierende Messer!
Nicht auf Steigungen
über 22 Grad
verwenden!
Sich bewegende Teile
nicht berühren
DK
Fjern tændrørshætten
fra tændrører før
service eller
reparation
Stop maskinen før
oprydning Hold afstand til
personer, børn og dyr
Advarsel:
Klingen er skarp, rør
ikke ved knivbladet
Indsæt ikke hænder
eller fødder under
klipperskjoldet
Advarsel:
Brug kun korrekt
værktøj og
reservedele
GB
Remove the spark
plug cap from the
spark plug before
service or repai
r
Stop the engine
before cleaning of
work area
Keep distance to
other people, children
and animals
Warning:
The blade is sharp, do
not touch the knife
Do not place hands
or feet under cutting
deck
Warning:
Always use correct
tools and original
spare parts
D
Vor Service oder
Reparatur:
Zündkerzenstecker
abziehen!
Motor abschalten vor
der Reinigung des
Messers
Halten Sie Abstand zu
anderen Personen,
Kindern und Tieren!
Warnung:
Messer ist scharf!
Nicht berühren!
Füße und Hände
nicht unter dem
Mäher halten!
Warnung:
nur Originalteile und
bedarfsgerechtes
Werkzeug nutzen!

7
Dansk Original brugsanvisning
Illustrationer.................................................................. 2
Advarselssymboler....................................................... 6
Sikkerhedsforskrifter .................................................... 7
Identifikation af dele ..................................................... 8
Montering..................................................................... 8
Kabeljustering .............................................................. 8
Betjening...................................................................... 9
Instilling af klippehøjde................................................. 9
Vaskestuds................................................................... 9
Olieskift ........................................................................ 9
Luftfilter ........................................................................ 9
Kniv............................................................................ 10
Tændrør..................................................................... 10
Opbevaring og vedligeholdelse.................................. 10
Reklamationsretten og generelle betingelser............. 11
Tekniske specifikationer............................................. 22
Fejlfinding................................................................... 24
CE Overensstemmelseserklæring.............................. 27
Sikkerhedsforskrifter
Generel sikkerhed
Placér ikke hænder og fødder i nærheden af eller
under roterende dele.
Læs denne brugsanvisning grundigt. Sørg for at
lære de forskellige kontrolfunktioner, indstillinger og
håndtag på udstyret at kende.
Find ud af, hvordan du standser enheden, og
kontroller, at du ved, hvordan nødstoppet virker.
Lad aldrig børn eller personer, der ikke har læst
denne brugsanvisning, bruge maskinen. Bemærk,
at der kan være lokale bestemmelser, der
indeholder begrænsninger for operatørens alder.
Hvis du føler dig utilpas, eller hvis du har indtaget
alkohol eller medicin, bør du ikke betjene
maskinen.
Inspicer altid maskinen før brug. Kontrollér, at der
ikke er slidte eller beskadigede dele.
Udskift slidte eller beskadigede dele og skruer
sætvis for at opretholde ligevægt.
Operatøren er ansvarlig for andre personers
sikkerhed.
Benyt aldrig maskinen i nærheden af børn eller dyr.
Operatøren vil blive holdt ansvarlig for eventuelle
ulykker, eller hvis der opstår fare for andre
personer og deres ejendom.
Inspicér grundigt det område, hvor udstyret skal
anvendes, og fjern eventuelle fremmedlegemer.
Undlad at påfylde brændstof indenfor, eller mens
motoren kører.
Spildt benzin er yderst brandfarlig, påfyld aldrig,
mens motoren stadig er varm.
Aftør spildt benzin før start af motoren. En varm
motor kan antænde spildt benzin og derved
forårsage brand eller eksplosion!
Det er påkrævet at bære støvler med skridsikre
såler og stålkappe. Undgå at bære løstsiddende
tøj.
Betjening
Stop straks motoren ved kontakt med et
fremmedlegeme, fjern tændrørshætten, og inspicér
maskinen grundigt for skader. Reparer skaden, før
du fortsætter.
Hvis maskinen begynder at vibrere unormalt, skal
du stoppe motoren og undersøge årsagen med det
samme. Vibrationer er normalt et tegn på skader.
Sluk altid motoren og kontrollér, at alle bevægelige
dele er standset helt før udførelse af reparationer,
justeringer eller eftersyn.
Udvis ekstra forsigtighed ved arbejde på
skråninger.
Betjen aldrig maskinen i hurtigt tempo.
Undlad at overbelaste maskinens kapacitet ved at
forsøge at skubbe den for stærkt.
Undlad at køre med passagerer.
Tillad aldrig tilskuere at opholde sig foran enheden.
Betjen kun maskinen i dagslys eller i fuldt oplyste
områder.
Sørg for godt fodfæste og hold godt fast i
håndtagene. Gå, løb aldrig.
Undlad at betjene maskinen med bare fødder eller
iført sandaler.
Udvis ekstra forsigtighed ved ændring af retning på
skråninger.
Forsøg aldrig at foretage justeringer, når motoren
kører.
Udvis ekstra forsigtighed, når du skubber eller
trækker maskinen baglæns
Betjen aldrig maskinen inden døre eller i områder
med lav ventilation. Udstødningen fra motoren
indeholder kulilte. Manglende overholdelse heraf
kan medføre permanent skade eller dødsfald.
Pga. vibrationer fra håndtaget, kan længere tids
brug medføre hvide fingre.
Såfremt der føles træthed i arme, hænder eller
fingre – eller synlige tegn på hvide fingre, skal
maskinen omgående bringes til standsning og en
tilpas lang pause holdes til restituering.
For at undgå hvide fingre, bør hver bruger ikke
betjene maskinen i mere end 1,5 time pr dag.
Benzinsikkerhed
Udvis stor forsigtighed ved kontakt med benzin.
Benzin er yderst brandfarlig, og dampene er
eksplosive. Der kan opstå alvorlig personskade,
hvis du spilder benzin på dig selv eller på dit tøj.
Skyl straks huden, og skift tøj med det samme!
Anvend kun en godkendt benzinbeholder. Brug
ikke en sodavandsflaske eller lignende!
Sluk alle cigaretter, cigarer, piber og øvrige
antændingskilder.
Genopfyld aldrig maskinen indenfor.
Lad motoren køle af før påfyldning af benzin
Undlad at fylde tanken mere end 2,5 cm under
påfyldningsstudsen, så der er plads til, at
brændstoffet udvide sig.
Sørg for, at benzindækslet er skruet godt fast efter
påfyldning.
Brug aldrig låsefunktionen på benzinpistolen ved
påfyldning.
Undlad at ryge under påfyldning.
Påfyld aldrig benzin inde i en bygning, eller hvor
benzindampe kan komme i kontakt med en
antændingskilde.
Hold benzin og motor på afstand af apparater, blus,
udendørs grill, elektriske apparater, maskinværktøj
osv.
Vedligeholdelse og opbevaring
Stop motoren ved udførelse af
vedligeholdelsesarbejde og rengøring, ved
udskiftning af værktøj og under transport på andre
måder end ved egen kraft.
Kontroller jævnligt, at alle skruer og møtrikker er
fastspændt. Stram dem igen om nødvendigt.

8
Motoren skal være helt afkølet før opbevaring
inden døre eller ved overdækning.
Hvis maskinen ikke er i brug i en periode, henvises
til instrukserne i denne brugsanvisning.
Vedligehold eller udskift sikkerheds- og
instruktionsmærkater efter behov.
Brug kun originale reservedele eller tilbehør. Hvis
der ikke anvendes originale dele eller tilbehør,
bortfalder garantien.
Diverse
Der er ikke påfyldt olie på motoren.
Tjek altid motor olieniveau før start.
Fabriksmonterede styreanordninger, f.eks.
koblingskabler monteret på håndtaget, må ikke
fjernes eller blotlægges.
Tøm kun benzintanken udenfor. Benzin er yderst
brandfarlig, og dampene er eksplosive.
Kontrollér, at maskinen står ordentligt fast under
transport, f.eks. på en ladvogn.
Plæneklipperen er fremstillet i henhold til de seneste
sikkerhedskrav. Disse omfatter et knivbremsesystem,
der standser motor og kniv på 3 sekunder, når
knivbremsen aktiveres. Enhver sikkerhedsforanstaltning
er kun effektiv, når den bliver fulgt nøjagtigt. Følg
nedenstående beskrivelse nøje, når du monterer din
plæneklipper.

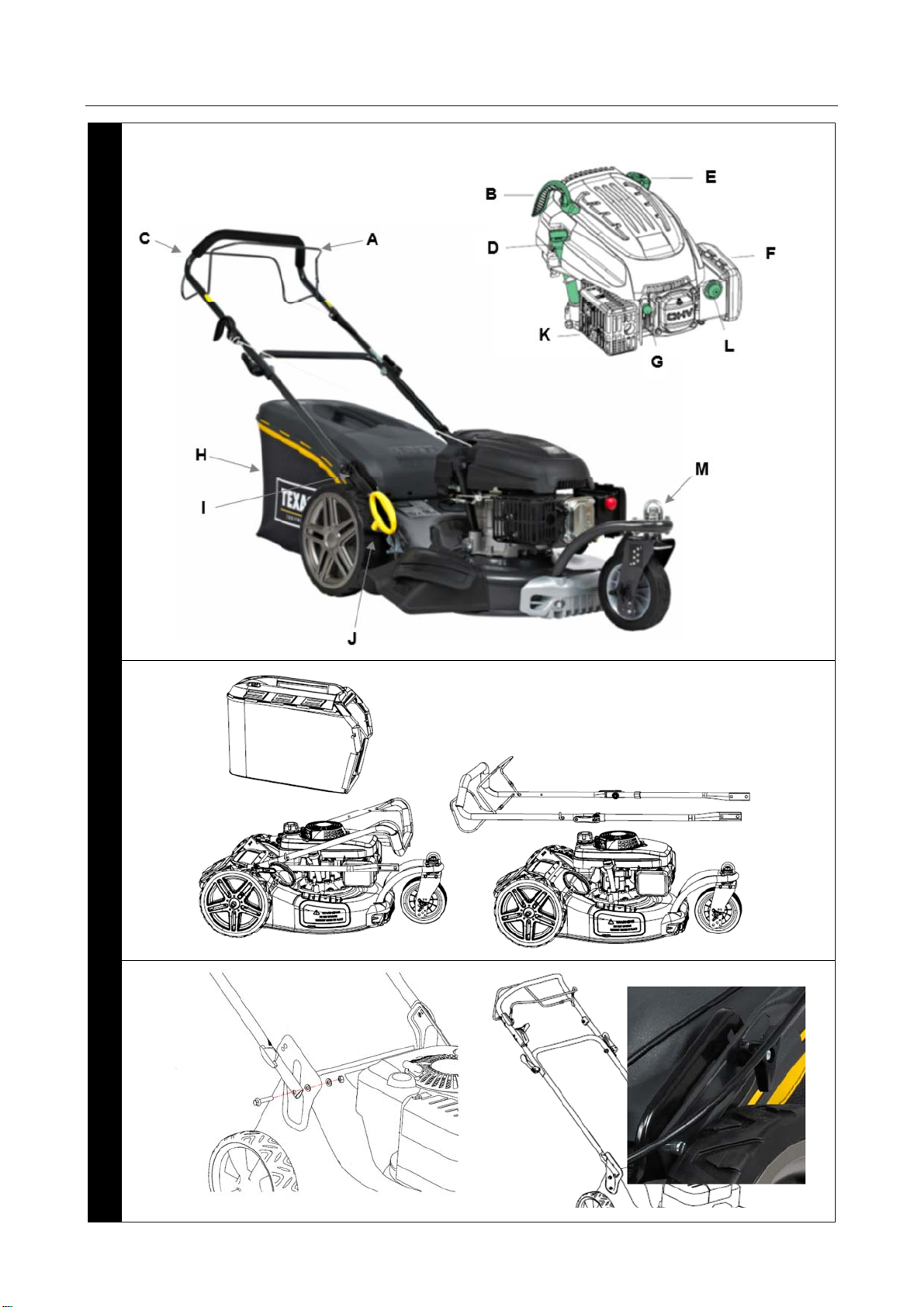

Identifikation af dele
Se Illustration 1
Bemærk, illustrationerne kan variere fra din aktuelle
model.
A. Håndtag for motorstop
B. Rekylstarter
C. Håndtag for fremdrift *
D. Oliepåfyldning
E. Benzinpåfyldning
F. Luftfilter
G. Tændrør
H. Opsamler kasse
I. Justering af styrhøjde
J. Højdejustering
K. Udstødning
L. Primer
M. Svingbart forhjul
* Kan variere fra faktisk model
Montering
Udpakning:
Fjern plæneklipperen fra kassen. Træk maskinen ud!
Kassen indeholder:
•Plæneklipper
•Opsamler kasse
•Styr
Advarsel: Pas på at kablerne ikke kommer i
klemme.
Montering af styr: IIlustration 2
Fold øverste del af styret ud, så det er på linje med
underste del af styret. Lås de 2 håndtag midt på styret.
Monter håndtaget på skjoldet af plæneklipperet ved
hjem af de medfølgende bolte, skiver og møtrikker.
Styr og højdejustering: Illustration 3
Styret kan højdejusteres så den passer bedst til din
arbejdsgang. Før du monterer styret, kan det være en
god ide at have besluttet sig for, hvilken arbejdshøjde
bedste passer dig.
1. Indstil nedre styrrør til den arbejdshøjde der passer
dig.
2. Tilpas kabler og fastgør med kabelholdere.

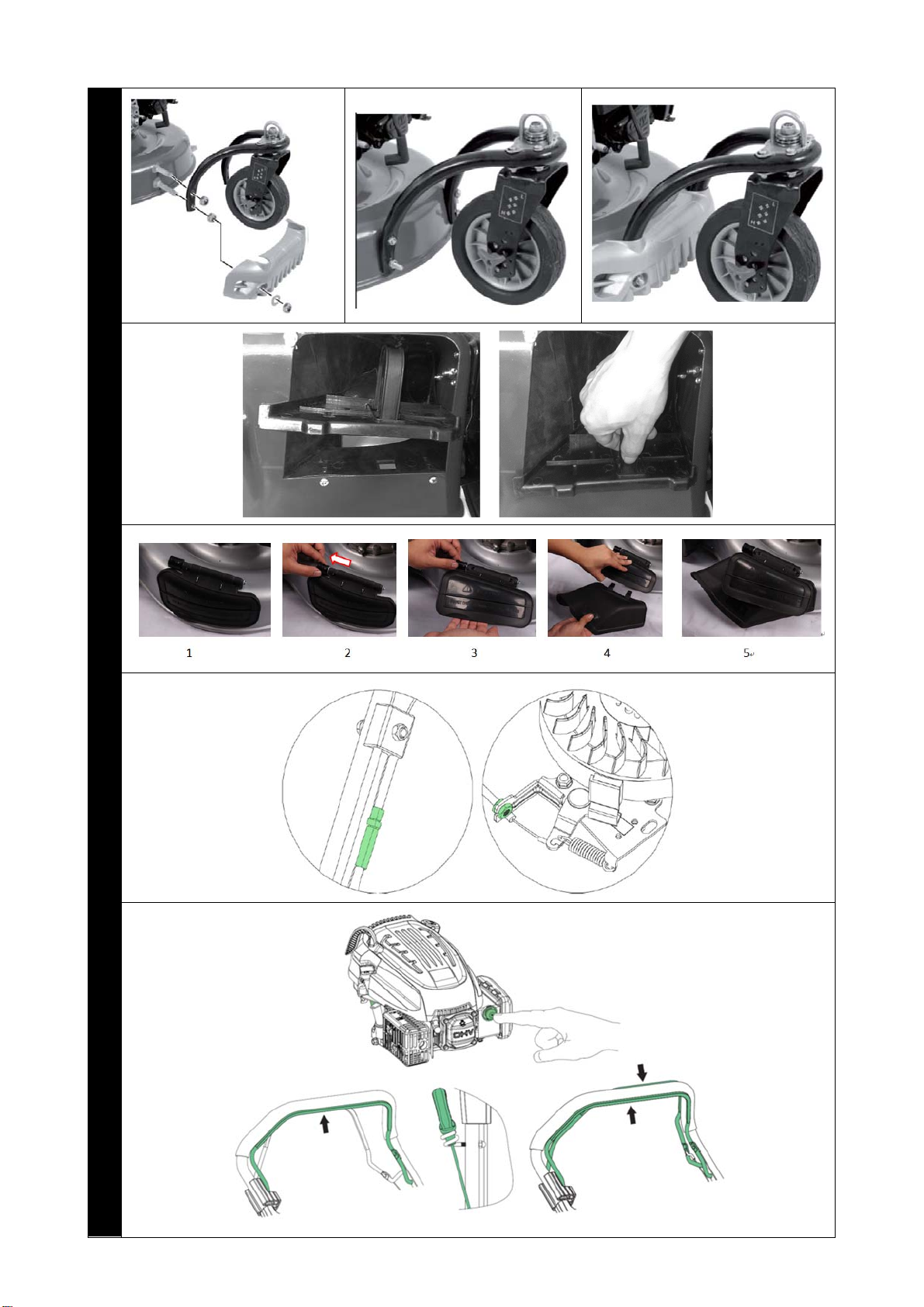

Montering af fronthjul: Illustration 4
A. Indsæt de korte bolte i de øverste huller i skjoldet.
De lange bolte monteres i de nederste huller.
B. Frontbøjlen monteres, og bolte til spændes.
C. Plastcover sættes på og bolte til spændes.
Montering af motorstopkabel:
1. Skub med et let tryk, den øverste bøjle (Fig. 1A)
fremad.
2. Isæt motorstop kabel fra ydersiden i hullet i bøjle
og lås.
Montering af fremdrift kabel:
1. Skub med et let tryk den nederste bøjle (Fig. 1C)
nedad
2. Isæt kablet til fremdrift fra indersiden i hullet i
bøjlen og lås.
Montering af kabler rekylstarter:
1. Træk og hold bøjle for motorstop inde, for at frigøre
startsnor grebet på motorblokken.
2. Træk startsnoren forsigtigt ud af motorblok.
(Motorstopbøjle SKAL holdes inde imens)
3. Monter grebet for startsnoren i holderen på styret
4. Slip bremsebøjlen og rekylstarter grebet.
Montering af græsopsamler:
1. Klik rammen fast til græsopsamler.
Græsopsamleren kommer med en smart indikator,
som viser når opsamleren er fuld og skal tømmes.
Bioklip: Illustration 5
1. Isæt bioklip og fjern sideudkaster skærmen, hvis du
ønsker at slå græs med bioklip.
NB: Brug ikke græsopsamler!
Vigtigt: Husk at fjerne bioklipprop, når du bruger
græsopsamleren.
Sideudkaster: Illustration 6
1. Træk i pinden og løft klappen op og isæt
sideudkaster skærm. Monter samtidig bioklip for at
slå græs med sideudkast.
NB: Brug ikke græsopsamler
Kabeljustering
Før maskinen tages i brug skal kabeljusteringen altid
kontrolleres.
Kablerne kontrolleres ved at koble håndtagene helt i
bund og tjekke om kablet er helt stramt.
Er kablet slapt skal det strammes.
Kan håndtaget ikke holdes i bund uden besvær, skal
kablet slækkes. Efter første sæson må det forventes, at
kablerne skal justeres for optimal tilkobling, da de kan
strækkes ved brug.
Følgende kabler kan være nødvendige at
efterjustere: Illustration 7
1. Kabel for fremdrift (koblingskabel)
2. Kabel for motorstop (motorbremsekabel)

9
Justering af kabel for fremdrift: Illustration 7A
Hvis man oplever slæk i fremdriftskabel, kan dette løses
ganske enkelt ved at skrue på bolten på selve kablet.
1. Spænd med uret - løsner kablet.
2. Spænd mod uret - strammer kablet.
Justering af kabel for motorstop: Illustration 7B
Hvis man oplever slæk i motorstopkabel, kan dette
løses ganske enkelt ved at skrue på bolten nede ved
motor.
Betjening
Kontroller og påfyld altid motorolie før start!
Læs og anvend instruktionerne i den vedlagte start
guide.
Olieniveauet skal altid være mellem min. og maks. på
oliepinden. Efterfyld med SAE-30 olie. Der skal ca. 0,6
l. motorolie i motoren. Brug kun blyfri 95 oktan
brændstof på motoren. Overfyld aldrig tanken.
Start
Start aldrig plæneklipperen direkte i højt græs
Rekylstart med primer
Illustration 8
1. Tryk primer pumpen ind flere gange, i første
omgang ca. 1-3 gange. Suppler evt. med op
til 3-5 gange.
Bemærk: Det er ikke muligt at drukne motoren.
2. Aktiver bøjle for motorstop dette vil løsne
motorbremsen.
3. Træk forsigtigt i rekylstarteren, indtil der mærkes
modstand. Træk derefter kraftigt i rekylstarteren for
at starte motoren. Lad startsnoren forsigtigt glide
tilbage i startposition.
4. Aktiver bøjle for fremdrift for at starte selvtræk
(kun modeller med selvktræk)
Stop: Illustration
1. Slip stop og fremdrift bøjle for at standse
plæneklipperen og motoren.
Bemærk: Knivene vil stadig rotere i op til 3
sekunder efter standsning.
Instilling af klippehøjde
Se Illustration 9
Plæneklipperen har 6 forskellige klippehøjdeindstillinger
fra 25 mm til 75 mm. Klippehøjden indstilles både på
baghjulene (med håndtaget) og på fronthjulet.

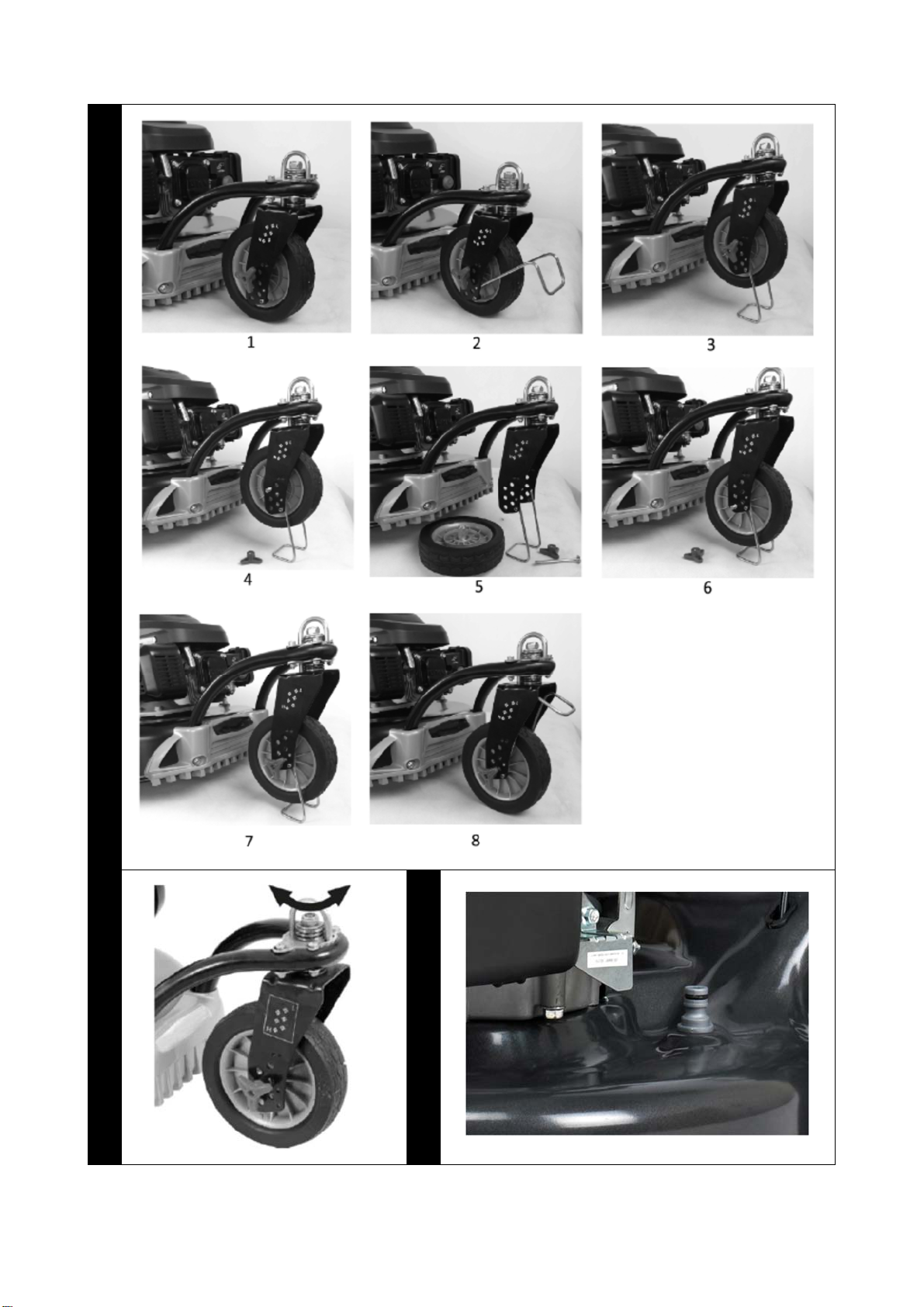

Indstilling af fronthjul
Slå støttebenet ned og lad forhjulet hvile på det.
Afmonter forhjulet og monter det i et af de 6 huller, som
vist på illustrationen.
Låsning af fronthjul: Illustration 10
Fronthjulet kan være svingbart, hvilket giver en god
manøvreevne, når man klipper rundt om bede, træer og
lignende. Men retningen på fronthjulet kan også låses,
så den kun kører ligeud. Ændring af position sker ved at
trække op i låsen og dreje til nye position og dernæst
slippe låsen igen, så den går i hak.
Vaskestuds
I venstre side på plæneklipperskjoldet er der monteret
en vaskestuds til vandforsyning Se Illustration 11
•Ved brug af vaskestuds skal maskinen være i
laveste højdeindstilling samt befinde sig på
græsunderlag. Herved sikres det at vandet bliver
inde under klippeskjoldet.
•Monter en vandslange på vaskestudsen.
•Tænd for vandet og start motoren
•Knivens omdrejninger vil sørge for at vandet skyller
undersiden af skjoldet rent.
Følges ovenstående ikke, kan man risikere at
opleve, at vandet slår tilbage fra en hård overflade
op på gearkassen samt koblingskablet, hvilket øger
risikoen for korrosion og skade på både gearkasse
og koblingskabel. Dette dækker garantien ikke!
Bemærk: Dette virker bedst, hvis rengøringen foretages
lige efter hver plæneklipning. Hvis græsset tørrer ind, vil
denne funktion ikke virke optimalt.
Olieskift
Olien bør skiftes første gang efter ca. 5 timer, derefter
mindst 1 gang om året.
Der skal anvendes et olieskiftersæt,
Varenummer: 40-11336
Olie og oliesugersæt medfølger ikke!
Brug et oliesugersæt og gør som følgende:
1. Start motoren og lad den køre i 5 min eller indtil
motoren er varm og sluk. Dette vil forlænge
motorens levetid. En varm motor gør olie mere
flydende og dermed lettere at dræne.
2. Sug med kanylen fra olieskiftersættet, olien op
gennem olie påfyldningshul. Brug slangen til at nå
helt ned i bundkarret.
3. Aftap den brugte olie i en tom dunk.
4. Påfyld ny olie på motoren, type SAE30. (0,6 liter)
Gem den tomme oliedunk til næste gang
5. Tjek på oliepinden, at oliemængden er korrekt.
(Min /Maks)
Husk at skaffe dig af med den brugte olie, så det ikke er
til gene for naturen. Brug din lokale genbrugsstation.
Luftfilter
Luftfilteret skal efterses og renses jævnligt. Hvis filteret
ikke er blevet renset i en længere periode, vil dette
kunne mærkes på motorens kraftoverførsel, samt
kunne beskadige motoren.
Se Illustration 12
1. Rengør let omkring luftfilteret inden dækslet
fjernes.
2. Tryk de to flapper ned, træk forsigtigt i dækslet.
3. Tag forsigtigt papirfilteret ud og undersøg det.
Børst det med en blød børste. Hvis det er meget
snavset, skal det udskiftes. Pas på der ikke
kommer snavs ind i indsugningen.
4. Afvask det sorte skumelement i højre side i varmt
vand med sæbe.

10
5. Tryk vandet ud af elementet og lad det tørre. Dryp
et par dråber SAE-30 olie på skumelementet, så
det bliver let fugtigt af olie, og jævnt fordelt. Tryk
forsigtigt evt. overskydende olie ud. Elementet
sættes igen på plads.
6. Vær opmærksom på at alle dele er samlet rigtigt og
lukket korrekt, som vist på billedet.
Kniv
Inspektion af kniv
•Vip plæneklipperen med fronten opad.
•Efterse klingen for skader, revner og overdreven
rust eller korrosion.
•Kontrollér, at knivbolten er fastspændt.
Bemærk: En sløv kniv kan slibes! Men en kniv, der er
slidt, bøjet, revnet eller på anden måde beskadiget, skal
udskiftes.
Montering af kniv: Se illustration 13
Hvis du fjerner kniven for at slibe eller udskifte den, skal
du bruge en gaffelnøgle og nogle kraftige handsker for
at beskytte dine hænder.
1. Løsn knivbolten. Brug en træklods for at forhindre
klingen i at dreje med rundt.
2. Fjern bolt, skive, kniv og knivholder i nævnte
rækkefølge
3. Slib eller udskift kniv.
4. Isæt knivholder, kniv, skive og knivbolt i nævnte
rækkefølge.
5. Fastspænd knivbolten med 50 Nm. Brug en
træklods for at forhindre klingen i at dreje med
rundt.
Advarsel: En kniv skal slibes så den er i 100 % balance,
ellers kan der opstå vibrationer der kan beskadige
motoren. Skade på motor som følge af fejl slibning er
ikke dækket af garantibestemmelserne Vi anbefaler
derfor at lade et serviceværksted foretage slibningen!
Tændrør
1. Fjern tændrørshætten.
2. Børst skidt og snavs væk fra tændrøret.
3. Brug en tændrørsnøgle til at løsne tændrøret.
4. Tjek om isoleringen er intakt.
5. Rens tændrøret med en stålbørste.
6. Mål elektrodeafstanden, pas på ikke at beskadige
elektroden.
7. Afstanden bør være: 0,7 - 0,8 mm
8. Hvis tændrøret er ubeskadiget, monter tændrøret
igen (ellers udskift). Varenummer 40-11294
9. Monter tændrørshætten.
Opbevaring og vedligeholdelse
Vedligehold løbende din plæneklipper: Kontroller
løbende alle bolte, skruer, møtrikker. Afmonter kniv og
plast remskærm for regelmæssig rengøring. Sørg altid
for at kniven er skarp. Det er en god idé at tage din
plæneklipper til et årligt service tjek hos din
autoriserede serviceforhandler. Se nærmeste
serviceværksted på www.texas.dk.
Opbevaring: Efter brug bør din plæneklipper
opbevares i et tørt rum. Rengør maskinen efter hvert
brug. Græs og snavs skal løbende fjernes fra
undersiden af klippeskjoldet. Ved tipning af
plæneklipperen (for rengøring) anbefales det at tippe
forenden opad (max. 45 grader). Tipper du den til siden,
skal karburator og luftfilter altid vende opad, da olien
ellers kan løbe ud og ødelægge motoren. Vær
opmærksom på at fjerne tændrørshætten, før klipperen
vedligeholdes.
Vinteropbevaring: Tøm benzintanken helt, og lad
derefter motoren køre indtil benzinen i karburatoren er
opbrugt. Tændrørshætten fjernes. Fjern tændrøret og
tilsæt en teskefuld motorolie i tændrørsåbningen. Træk i
startsnoren for at fordele olien.
Derefter monteres tændrøret igen, men ikke hætten.
Skift olie jf. afsnittet olieskift. Sprøjt silikone spray ind i
kablerne og bevæg dem. Til sidst rengøres klipperen
grundigt. Vrid en klud i olie og smør de forskellige dele
for at modvirke rust.
Rensning og smøring af palhjul: Se illustration 14
Rensning og smøring af alle palhjul skal ske mindst 1
gang årligt for at sikre lang levetid. Ved manglende
vedligeholdelse dækker reklamationsretten ikke.
Følg nedenstående procedure (for begge baghjul)*:
1. Fjern hjulkapsel
2. Skru møtrikken af med 13 mm nøgle
3. Træk skiven og hjulet af
4. Fjern låsering med en låseringsstang og afmonter
palhjul
5. Rengør aksel og palhjul for gammelt fedt og snavs
6. Smør med olie eller silikonefedt (f.eks. WD-40)
7. Monter hjul og hjulkapsel igen
* Gælder kun selvkørende modeller

11
Reklamationsretten og generelle betingelser
Reklamationsperioden regnes fra købsdatoen og er
gældende i 3 år for private i Danmark, 2 år i andre
lande i EU. Maskiner solgt til erhvervsbenyttelse har
1 års garanti.
Reklamationen dækker mangelfuld udførelse dvs.
fabrikationsfejl eller materiale- og funktionsfejl.
Forbehold og krav
Normal slitage og udskiftning af sliddele er IKKE
omfattet af reklamationsretten.
Sliddele, hvor der IKKE garanteres for holdbarheden
over 12 måneder:
•Knive
•Kabler
•Remme
•Sikringer og kontakter
•Membraner/pakninger
•Tændrør
•Motorvæsker (olie, benzin)
•Startsnor
•Filtre
•Batteri: Hvis batteriet ikke er opbevaret korrekt
(frostfrit og oplades hver 3. måned) garanteres der
kun for 6 måneders holdbarhed.
Hvis du starter motoren uden påfyldning af olie først, vil
denne blive beskadiget og vil ikke kunne repareres og
derfor ikke være dækket af garantien.
Reklamationsretten omfatter IKKE fejl eller mangler
opstået som følge af:
•Manglende service og vedligeholdelse
•Konstruktionsmæssige ændringer
•At maskinen har været udsat for ydre påvirkning
•Lakskader, skader på skjold, styr, paneler m.m.
•At maskinen er blevet misligholdt eller overbelastet
•At der er anvendt andre olie-, brændstof- eller
væsketyper end anbefalet i denne vejledning
•Dårligt eller beskidt brændstof, forurening af
brændstofsystemet
•Montering/anvendelse af uoriginale reservedele
•Andre forhold, som Texas A/S er uden ansvar for
Hvorvidt en sag er en garantisag eller ej, afgøres i hvert
tilfælde af et autoriseret serviceværksted.
Din købskvittering er gældende som garantibevis,
hvorfor den altid bør gemmes.
Husk: Ved anmodning om garanti reparation eller hjælp
til reservedele, skal Art. no. (f.eks. 900665XX), årgang
og serienummer altid oplyses. Det kan findes på
CE-mærket som sidder på skjoldet bag motoren.
*Vi forbeholder os ret til ændringer og tager forbehold
for evt. trykfejl.

12
GB Original instructions
Illustrations................................................................... 2
Warning symbols.......................................................... 6
Safety......................................................................... 12
Identification of the parts............................................ 13
Mounting .................................................................... 13
Cable adjustment....................................................... 13
Operation ................................................................... 14
Cutting height adjustment........................................... 14
Water nozzle.............................................................. 14
Oil change.................................................................. 14
Air Filter...................................................................... 14
Blade.......................................................................... 15
Spark plug.................................................................. 15
Storage and maintenance.......................................... 15
Warranty terms and conditions................................... 16
Technical specifications ............................................. 22
Troubleshooting ......................................................... 25
CE Certificate of conformity........................................ 27
Safety
Setup
Do not put hands or feet near or under rotating
parts.
Read this manual carefully. Make sure that you are
familiar with the different controls, settings and
handles of the equipment.
Know how to stop the unit and ensure that you are
familiar with emergency stop.
Never allow children or people unfamiliar with
these instructions to use the machine. Note, that
local regulations can restrict the age of the
operator.
If you feel unwell, tired or have consumed alcohol
or drugs, do not operate the machine.
Always inspect the machine before usage Ensure
that no parts are worn or damaged.
Replace worn out or damaged elements and bolts
in sets to preserve balance.
The operator of the machine is responsible for
people’s safety.
Never use the machine near children or animals.
The operator of the machine is held liable for any
accidents or hazards to other people and their
property.
Thoroughly inspect the area, where the equipment
is to be used, if necessary remove any foreign
objects.
Do not refuel gasoline indoors or while the engine
is running.
Spilled gasoline is extremely flammable, never
refuel while the engine is still hot.
Wipe off any spilled gasoline before starting the
engine. Spilled gasoline on a hot engine may
cause a fire or explosion!
Boots with non-slip soles with steel jacket is
required. Avoid loose-fitting clothes.
Operation
After striking a foreign object, stop the engine
immediately, remove the spark plug cap and
inspect the machine thoroughly for damage. Repair
the damage before continuing.
If the machine should start to vibrate abnormally,
stop the engine and check immediately for the
cause. Vibration is generally a warning of damage.
Always turn off the engine and ensure that all
moving parts have come to a complete stop before
making any repairs, adjustments, or inspections.
Exercise extreme caution when operating on
slopes.
Never operate the machine at a fast pace.
Do not overload machine capacity by attempting to
push at too fast a rate.
Do not carry passengers.
Never allow any bystanders in front of unit.
Only operate the machine at daylight or in fully
illuminated areas.
Ensure a stable foothold and always keep a firm
hold on the handles. Always walk, never run.
Do not operate the machine when barefoot or
wearing sandals.
Exercise extreme caution when changing direction
on slopes
Never attempt to make any adjustments, while the
engine is running.
Use extreme caution when reversing or pulling the
machine backwards
Never operate the engine indoor or in areas with
low ventilation. The exhaustion from the engine
contains carbon monoxide. Failure to observe
could result in permanent injury or death.
Due to vibrations from the handle, long time use
can result in white fingers.
If fatigue is felt in arms, hands or fingers – or visible
signs of white fingers is appearing, the work should
be stopped immediately, and a sufficient time of
break should be taken for recovery. To avoid white
fingers, each user should operate the machine for
no more than 1.5 hours per day.
Gasoline safety
Use extreme care in handling gasoline.
Gasoline is extremely flammable and the fumes are
explosive.Serious personal injury can occur, when
gasoline is spilled on yourself or your clothes.
Rinse your skin and change clothes immediately!
Use only an approved gasoline container. Do not
use soft drink bottle or similar!
Extinguish all cigarettes, cigars, pipes and other
sources of ignition.
Never refuel your machine indoors.
Let the engine cool down before refilling
Never fill the fuel tank to more than 2.5 cm below
filler in order to provide space for fuel to expansion.
After refueling, ensure that the cap tighten
securely.
Never use the lock-function on the gasoline gun,
when refueling.
Do not smoke while refueling.
Never refuel gasoline inside a building or where
gasoline fumes may get in contact with an ignition
source.
Keep gasoline and engine away from appliance,
pilot lights, barbecues, electric appliances, power
tools, etc.
Maintenance and storage
The engine shall be stopped when carrying out
maintenance and cleaning operations, when
changing tools and when being transported by
means other than under its own power.
Check regularly that all bolts and nuts are
tightened. Retighten if necessary.
The engine must be completely cooled before
storing indoors or covered.

13
If the machine unused for a period of time, please
refer to the instructions in this manual.
Maintain or replace safety and instruction labels, as
necessary.
Only use orginal spare parts or accessories. If not
orginal parts or accessories is used, the liablility is
no longer applied.
Miscellaneous
The motor is not pre-filled with oil.
Always before start check the engine oil level.
Factory-fitted control devices, such as the handle-
mounted clutch cable, must not be removed or
exposed.
Only drain the fuel tank outdoors. Gasoline is
extremely flammable and the fumes are explosive.
Ensure that the machine is properly secured when
transported on a flatbed etc.
The lawnmower is manufactured according to the latest
safety requirements. These include a blade brake that
stops the motor and blade in 3 seconds when the blade
brake. Every precaution is only effective when it is
followed exactly. Use the following description when
you mount your lawnmower.
Identification of the parts
See Illustration 1
Notice: the illustrations may vary from your present
model
A. Handlebar for engine brake
B. Recoil starter
C. Handlebar for drive *
D. Oil cap
E. Gasoline filling cap
F. Air Filter
G. Spark plug
H. Grass collector
I. Adjsutment of handlebar height
J. Height adjustment
K. Exhaust
L. Primer
M. Turnable frontwheel
* May vary from your actual model.
Mounting
Unpacking:
Remove the mower from the box by pulling the machine
out form the side. The box contains:
•Lawn mower
•Grass collector
•Handlebar
Warning: Ensure that cables are not pinched.
Mounting the handlebar: Illustration 2
Lift upper handle and align it with lower handle.
Fold the fix handle grip to lock the handlebars together.
Mount the handle to the deck of the lawn mower, by
using the included bolts, washers and nuts.
Handlebar and height adjustment: Illustration 3
The handlebars are height adjustable. This means that
they can be adjusted so that it best fits you. Before you
install the handlebar, it may be a good idea to have
decided which height is best for you.
1. Set the lower handlebar tube to the working height
that suits you.
2. Customize cable and secure with cable clamps
Mounting the front wheel: Illiustration 4
A. Insert shortest bolts in top holes. Insert longest
bolts in lowest holes.
B. Attach front bracket, and tighten bolts.
C. Mount plastic cover tighten bolts.
Mounting the engine brake cable:
1. Gently push the top handlebar (Ill. 1A) forward
2. Insert the engine brake cable from the outside, into
the hole in the bracket on handlebar and lock.
Mounting the drive cable:
1. Gently push the lower handlebar (Ill.1C) downward
2. Insert the drive cable from the inside, into the hole
in the bracket on handlebar and lock.
Mounting the recoil-starter:
1. Pull the engine brake handlebar and hold in order
to release the starter cord on the engine.
2. Pull gently the starter cord from the engine
(Engine brake handlebar MUST be hold)
3. Attach the starter grip on the rack of handlebar.
4. Release the engine brake handlebar and the
starter grip.
Mounting the grass collector:
1. Click the frame to the grass collector.
The grass collector comes with a handy indicator
showing whether the box is full of grass and needs
emptying.
Mulching plug: Illustration 5
1. Insert the mulching plug and remove side
discharge guard, if you want to mow with mulching
functionality.
NB Don’t use the grass collector
Important: Remember to remove the mulching plug,
when using the grass collector.
Side discharge guard: Illustration 6
1. Pull the pin and lift the side guard up and insert
side discharge guard. Then insert the mulching
plug in rear discharger to mow with side discharge
function. NB Don’t use the grass collector
Cable adjustment
Before the machine is being used, the cable adjustment
should always be checked.
The cables can be checked by activating the handles
fully and check if the cable is tight. If not, it must be
tightened. If the handle cannot easily be fully activated,
the cable should be loosened.
After first season, it must be expected that the cables
need to be adjusted for optimal activation, as cables
can stretch when used.

14
The following cables may be necessary to readjust:
Illustration 7
1. Cable for drive
2. Cable for engine brake
Adjusting the drive cable: Illustration 7A
If you experience slack in the drive cable, this can be
solved simply by tighten or loosen the bolt on the cable.
1. Tighten turning clockwise - loosen the cable.
2. Tighten turning anti clockwise - tighten the cable.
Adjusting the engine brake cable: Illustration 7B
If you experience slack in engine brake cable, this can
be solved simply by tighten or loosen the bolt on the
engine block.
Operation
Always check and refill oil before the start!
Read and apply the instructions given in the
enclosed start guide!
The oil level should always be between min. and max
on the dipstick. Fill with SAE-30 oil. There should be
total 0.6 liter oil in the engine. Use only unleaded 95
octane fuel to the engine. Never overfill the tank.
Start: Never start the mower directly on long grass.
Recoil with primer: Illustration 8
1. Push the primer several times, first time push 1-3
times, if necessary supplement with up to 3-5
times.
Note: It is not possible to drown engine
2. Hold the handlebar for the engine brake; this will
release the engine brake.
3. Pull the recoil starter gently until you feel resistance
in the rope, then pull quickly and energetic. Do not
at any time let go of the recoil starter but slide it
gently into starting position.
4. Hold the bar for self-propelled in order to start
mowing (only self-propelled models).
Note: As long as operating the mower, the bar
forengine brake must be engaged.
Stop:
1. Release the engine brake and self-propelled bar to
turn off the mower and the engine
Note: The blades will still rotate at up to 3 seconds
after stopping.
Cutting height adjustment
See Illustration 9
The lawn mower has 6 different cutting height positions
from 25 mm to 75 mm. The cutting height is adjusted
both on the rear wheels (with the height adjustment
handle) and on the front wheel.
Front wheel adjustment
Pull the support frame down and let the front wheel rest
on it. Dismount the front wheel, and mount it again in
one of the 6 holes as shown on the illuitration.
Fixation of front wheel: Illustration 10
The front wheel can be pivotally, which gives a good
maneuverability, when cutting around flower beds, trees
etc. The direction of the front wheel can also be fixed,
so that it only points forward. Change of postion is done
by pulling the lock and turn it into a new position and
then releasd the lock again, so it falls into position.
Water nozzle
The left side of the mower deck is fitted with a water
nozzle for washing the deck. See Illustration 11.
•When using the water nozzle, the machine must be
in the lowest height position and placed on the
lawn. This ensures that the water remains under
the deck during cleaning.
•Attach a hose to the nozzle.
•Turn on the water and start the engine.
•The rotations of the blades will ensure that the
water will clean the underside of the deck.
If above instruction is not followed, water may
splash back on the gearbox and clutch cable,
which increases the risk of corrosion and damage
to both parts. This will not be covered by the
warranty!
Note: For best result clean the deck with the water
nozzle function right after each mowing. If the grass
dries out, this function will not work optimally.
Oil change
Oil should be changed for the first time after 5 hours,
then at least 1 time per year.
You will need an oil extractor kit. Art. no. 40-11336
Oil and oil extractor kit is not included
Use an extractor kit and do as follows:
1. Turn on the engine and let it run for 5 min or until
the engine is hot. A hot engine liquefies the oil
which makes it easier to drain.
2. Suck the oil up through the oil filler hole using the
syringe that came with the oil extractor kit. Use the
hose to reach the sump.
3. Transfer the used oil into a empty container.
4. Fill the engine with SAE-30 oil.
5. Check the oil level using the dipstick. (Min / Max)
Remember to dispose the used oil so that it does
no harm to nature. Use your local recycling station.
Air Filter
The air filter should be inspected and cleaned regularly.
If the filter has not been cleaned for a long time, the
engine’s power will drop.
See Illustration 12
1. Clean around the air filter before removing the cap.
2. Push the two flaps down and gently pull the cover
3. Carefully remove the paper filter and inspect it.
Brush it with a soft brush. If it is very dirty, replace
it. Be careful that no dirt gets into the inlet.
4. Wash the black foam element in the right side in
warm water and soap.
5. Press the water out of the foam element and let it
dry. Put a few drops of SAE-30 oil on the filter to
moisten it lightly. Carefully squeeze any surplus oil
out of the foam element and reattach.
6. Please note that all parts are assembled correctly
and properly closed, as shown in the picture.

15
Blade
Inspection of the blade
•Tilt the mower with the front upwards.
•Inspect blade for damage, cracks or excessive rust
or corrosion.
•Check that the blade bolt is tightened.
Note: A dull blade can be sharpened! But a blade that
is worn, bent, cracked or otherwise damaged must be
replaced.
Removing the blade: See illustration 13
If you remove the blade to sharpen or replace it, you
must use a torque wrench and some heavy gloves to
protect your hands.
1. Loosen the blade bolt. Use a piece of wood to
prevent the blade from turning around.
2. Remove the bolt, washer, blade and blade holder
in that order
3. Sharpen or replace the blade.
4. Insert the blade holder, blade, washer and bolt in
that order.
5. Tighten the blade bolt with 50 Nm. Use a piece of
wood to prevent the blade from turning around.
Warning: A blade must be sharpened so it is in
100 % balance, otherwise it may cause vibrations that
could damage the engine. Damage to engine due to
faulty sharpening is not covered by warranty. We
therefore recommend letting a service center sharpen
the blade.
Spark plug
1. Remove the spark plug.
2. Brush off dirt from the spark plug.
3. Use a spark plug wrench to loosen the spark plug.
4. Check the insulation is intact.
5. Clean the spark plug with a wire brush.
6. Measure the electrode, taking care not to damage
the electrode.
7. The distance should be: 0.7 to 0.8 mm
8. If the spark plug is undamaged refit or replace.
Art. no. 40-11294
9. Reattach the spark plug.
Storage and maintenance
Maintain your lawnmower: Check all bolts, screws,
nuts and deck. Dismount the blade and the belt plastic
cover for regular cleaning. Always make sure that the
blade is sharp. It’s a good idea to take your lawn mower
to an annual service check with your authorized service
dealer. See your nearest service center at
www.texas.dk.
Storage: After use the lawnmower kept in a dry and
clean room. Clean the machine after every use. Grass
and dirt must be removed from the underside of the
deck. By tipping the mower (for cleaning) is
recommended to tilt the front up (max. 45 degrees). If
you tilt it sideways, the carburetor and air filter always
face upwards, since oil may run out and destroy the
engine. Be aware that removing the spark plug before
the mower maintenance.
Winter storage: Empty the fuel tank and let the engine
run until the gasoline in the carburetor is used up. Spark
plug removed. Remove the spark plug and add a
teaspoon of oil (engine oil) in the hole. Pull the starter to
distribute oil. Mount the spark plug, but not the spark
plug cap. Change oil as described in the section above.
Spray silicone lubrication into the cables and move
them.
Finally, clean the mower thoroughly. Dip a cloth in oil
and luricate metal parts to prevent rust.
Cleaning and lubricating of rachet wheels:
See illustration 14
Cleaning and lubricating of all rachet wheels should be
done minimum once per year to ensure longer
durability. If no maintenance is performed, the warranty
will not cover these parts.
Follow below procedure (for both rear wheels)*:
1. Remove the wheel covers
2. Unscrew the nut with a 13 mm wrench
3. Pull of the washer and the wheel
4. Remove the retainer ring with a suitable tool and
the rachet wheel
5. Clean shaft/rachet wheel for old grease and dirt.
6. Lubricate with oil or silicone grease (e.g. WD-40)
7. Mount the wheel and wheel cover again
* Only apply for self-propelled models.

16
Warranty terms and conditions
The warranty period is 2 years for private end users in
EU countries.
Products sold for commercial use, only have a warranty
period of 1 year.
The warranty covers material and/or fabrication faults.
Restrictions and requirements
Normal wear and replacement of wearing parts are
NOT covered by the warranty.
Wearing parts, which are NOT covered for more than
12 months:
•Blades
•Cables
•Belts
•Fuses
•Switches
•Membranes/gaskets
•Spark plugs
•Engine liquids (oil, gasoline)
•Starter cords
•Filters
•Battery: If the battery is not stored correct (frost-
free and recharged every 3 months), the durability
is only guaranteed for 6 months.
If you start the engine without adding oil, it will be
damaged and cannot be repaired and therefore not
covered by the warranty.
The warranty does NOT cover damages/faults
caused by:
•Lack of service and maintenance
•Structural changes
•Exposure to unusual external conditions
•Damages to the bodywork, deck, handles, panels
etc.
•If the machine has been improperly used or
overloaded
•Wrong use of oil, gasoline or other liquid types,
which are not recommended in this user manual
•Bad or dirty gasoline, which results in
contamination of the fuel system
•Use of unoriginal spare parts.
•Other conditions where Texas cannot be held
responsible.
Whether a case is a warranty claim or not is
determined in each case by an authorized service
center.
Your receipt is your warranty note, why it should
always be kept safe.
REMEMBER: The purchase of spare parts as well as
any request for warranty repair, art. number (e.g.
900665XX), year and serial number should always be
informed. It can be found on the CE-label located on
the rearpart of the cutting deck behind the engine!
* We reserve the right to change the conditions and
accept no liability for any misprints

17
DE Übersetzung der Originalbetriebsanleitung
Illustrations................................................................... 2
Abbildungen................................................................. 2
Warning symbols Warnsymbole................................... 6
Sicherheitsvorkehrungen............................................ 17
Identifizierung der Teile.............................................. 18
Montage..................................................................... 18
Bowdenzug-Einstellungen.......................................... 19
Betrieb........................................................................ 19
Schnitthöheneinstellung............................................. 19
Wasserdüse............................................................... 20
Ölwechsel................................................................... 20
Luftfilter ...................................................................... 20
Messer ....................................................................... 20
Wartung der Zündkerze ............................................. 21
Aufbewahrung und Wartung....................................... 21
Standard-Gewährleistungsbedingungen.................... 21
Technische Daten...................................................... 23
Fehlerbehebung......................................................... 26
CE-Konformitätserklärung.......................................... 27
Sicherheitsvorkehrungen
Einrichtung
Bringen Sie niemals Hände oder Füße in die Nähe
von rotierenden Teilen oder darunter.
Lesen Sie dieses Handbuch sorgfältig durch.
Achten Sie darauf, dass Sie mit den verschiedenen
Steuerelementen, Einstellungen und Griffen gut
vertraut sind.
Sie müssen wissen, wie die Einheit gestoppt wird,
und darauf achten, dass Sie mit dem Not-
Ausschalter vertraut sind.
Lassen Sie niemals Kinder oder mit diesen
Anweisungen nicht vertraute Personen die
Maschine benutzen. Hinweis: Lokale Vorschriften
können das Alter des Bedieners einschränken.
Bedienen Sie die Maschine nicht, wenn Sie sich
unwohl fühlen, müde sind oder Alkohol oder
Drogen konsumiert haben.
Überprüfen Sie die Maschine immer vor Gebrauch.
Vergewissern Sie sich, dass keine Teile
verschlissen oder beschädigt sind.
Ersetzen Sie zusammengehörige verschlissene
oder beschädigte Elemente und Bolzen immer
gleichzeitig, damit das Gleichgewicht gewahrt
bleibt.
Der Bediener der Maschine ist für die Sicherheit
Anwesender verantwortlich.
Benutzen Sie niemals die Maschine in der Nähe
von Kindern oder Tieren.
Der Bediener der Maschine wird haftbar gemacht
für Unfälle oder für die Gefährdung anderer
Personen und ihres Eigentums.
Überprüfen Sie sorgfältig die Umgebung, in der die
Ausrüstung eingesetzt werden soll. Nötigenfalls
entfernen Sie alle Fremdkörper.
Tanken Sie kein Benzin in geschlossenen Räumen
oder bei laufendem Motor.
Verschüttetes Benzin ist hochentzündlich. Tanken
Sie nie, wenn der Motor noch heiß ist.
Wischen Sie ggfs. verschüttetes Benzin auf, bevor
Sie den Motor starten. Es könnte einen Brand oder
eine Explosion verursachen!
Stiefel mit rutschfester Sohle und Stahlkappe sind
erforderlich. Vermeiden Sie lose Kleidung.
Betrieb
Wenn ein Fremdkörper getroffen wurde, stoppen
Sie sofort den Motor, entfernen Sie den
Zündkerzenstecker und untersuchen Sie die
Maschine gründlich auf Beschädigungen.
Reparieren Sie die Beschädigungen, bevor Sie
fortfahren.
Sollte die Maschine anfangen, ungewöhnlich zu
vibrieren, stoppen Sie die Maschine und
untersuchen Sie sofort die Ursache. Vibration ist im
Allgemeinen ein Hinweis auf eine Beschädigung.
Vor allen Reparaturen, Einstellungen oder
Überprüfungen stellen Sie immer den Motor ab und
vergewissern Sie sich, dass alle bewegten Teile
vollkommen stillstehen.
Teile der Maschine werden im Betrieb sehr heiß.
Es besteht Verbrennungsgefahr. Greifen Sie
niemals an Motorteile oder den Auspuff, wenn
dieser noch heiß ist.
Seien Sie äußerst vorsichtig beim Arbeiten an
Hängen.
Betreiben Sie die Maschine niemals mit schnellem
Tempo.
Überlasten Sie die Kapazität der Maschine nicht
durch den Versuch, zu schnell zu arbeiten.
Nehmen Sie keine Passagiere mit.
Erlauben Sie Umstehenden nicht, sich vor der
Einheit aufzuhalten.
Betreiben Sie die Maschine nur bei Tageslicht oder
auf voll ausgeleuchteten Flächen.
Sorgen Sie für einen festen Stand und halten Sie
die Griffe immer gut fest. Betreiben Sie die
Maschine nur im Gehen; rennen Sie niemals.
Betreiben Sie die Maschine nicht barfuß oder in
Sandalen.
Seien Sie äußerst vorsichtig, wenn Sie auf Hängen
die Richtung ändern.
Versuchen Sie niemals bei laufendem Motor
irgendwelche Anpassungen vorzunehmen.
Seien Sie äußerst vorsichtig beim
Rückwärtsfahren, oder wenn Sie die Maschine
rückwärts ziehen.
Lassen Sie den Motor niemals in geschlossenen
Räumen laufen, oder an Stellen mit schlechter
Belüftung. Die Abgase des Motors enthalten
Kohlenmonoxid. Nichtbeachtung könnte zu
dauerhaften Verletzungen oder zum Tod führen.
Sicherer Umgang mit Benzin
Seien Sie äußerst vorsichtig beim Umgang mit
Benzin. Benzin ist äußerst leicht entzündlich und
Benzindämpfe sind explosiv.
Wenn Benzin auf Ihren Körper oder auf Ihre
Kleidung verschüttet wird, können schwere
Verletzungen auftreten. Spülen Sie sofort die Haut
ab und wechseln Sie Ihre Kleidung!
Verwenden Sie nur zugelassene Benzinbehälter.
Verwenden Sie keine Getränkeflaschen oder
ähnliches!
Löschen Sie alle Zigaretten, Zigarren, Pfeifen und
sonstige Zündquellen.
Betanken Sie die Maschine niemals in
geschlossenen Räumen.
Lassen Sie die Maschine vor dem Betanken
abkühlen.
Füllen Sie den Tank niemals mehr als bis 2,5 cm
unter den unteren Rand des Einfüll-stutzens, so
dass der Kraftstoff Platz zur Ausdehnung hat.
Schließen Sie den Tankdeckel nach dem Betanken
immer sorgfältig.

18
Verwenden Sie beim Betanken niemals die
Feststellfunktion der Tankpistole.
Rauchen Sie nicht beim Betanken.
Betanken Sie niemals innerhalb von Gebäuden
oder wo Benzindämpfe auf eine Zündquelle treffen
können.
Stellen oder Verwenden Sie niemals Benzin oder
die Maschine in der Nähe von Geräten,
Zündflammen, Grills, elektrischen Geräten,
Elektrowerkzeugen usw.
Wartung und Aufbewahrung
Zur Wartung und Reinigung, zum Austausch von
Werkzeugen und beim Transport ohne eigene
Motorkraft muss der Motor abgestellt und der
Zündkerzenstecker abgezogen werden. Warten Sie
bis der Motor abgekühlt und nicht mehr heiß ist.
Tragen Sie bei allen Wartungsarbeiten
Schutzkleidung und Schutzbrille.
Überprüfen Sie regelmäßig, dass alle Schrauben
und Muttern gut angezogen sind. Ziehen Sie diese
nötigenfalls nach.
Vor dem Lagern in geschlossenen Räumen oder
unter einer Abdeckung muss der Motor
vollkommen abgekühlt sein.
Wenn die Maschine einige Zeit lang nicht benutzt
wird, beachten Sie bitte die Anleitungen in dieser
Bedienungsanleitung.
Halten Sie die Sicherheits- und Hinweisschilder
intakt oder ersetzen Sie sie nötigenfalls.
Verwenden Sie nur Originalersatzteile oder -
zubehör. Bei Verwendung von Nicht-Originalteilen
oder -zubehör erlischt die Produkthaftung.
Verschiedenes
Der Motor wird ohne Öl geliefert!
Vor dem Start mit Öl befüllen und den Ölstand
kontrollieren. Verwenden Sie Motoröl SAE-30.
Werkseitig montierte Steuerelemente wie z.B. das
am Griff montierte Kupplungskabel dürfen nicht
entfernt oder freigelegt werden.
Entleeren Sie den Kraftstofftank nur im Freien.
Benzin ist äußerst leicht entzündlich und
Benzindämpfe sind explosiv.
Stellen Sie sicher, dass die Maschine beim
Transport auf einem Pritschenwagen o.ä. gut
gesichert ist.
Der Rasenmäher wurde nach den neuesten
sicherheitstechnischen Anforderungen hergestellt. Dazu
gehört auch eine Messerbremse, die in drei Sekunden
den Motor und das Messer anhält. Jede
Vorsichtsmaßnahme wirkt nur, wenn sie auch genau
eingehalten wird. Beachten Sie bei der Montage Ihres
Rasenmähers die folgende Beschreibung.
Identifizierung der Teile
Siehe Abbildung 1
Hinweis: Die Abbildungen können von Ihrem Modell
abweichen
A. Bügel für Motorbremse
B. Seilzugstarter
C. Bügel für Antrieb *
D. Öldeckel
E. Benzintankdeckel
F. Luftfilter
G. Zündkerze
H. Grasfangkorb
I. Einstellung der Griffstange
J. Schnitthöheneinstellung
K. Auspuff
L. Einspritzknopf
M. Schwenkbares Vorderrad
* Kann von Ihrem Modell abweichen.
Montage
Auspacken:
Ziehen Sie den Rasenmäher seitlich aus dem Karton.
Der Karton enthält:
•Rasenmäher
•Grasfangkorp
•Griffstange
Warnhinweis: Stellen Sie sicher, dass die
Bowdenzüge nicht eingeklemmt sind.
Montage der Griff: Abbildung 2
Klappen Sie die Oberseite des Griffs so, dass sie mit
dem unteren Teil des Lenkers fluchtet. Verriegeln Sie
die 2 Griffe in der Mitte die Griffstange.
Befestigen Sie den Griff am Deck des Rasenmähers zu
Hause mit den mitgelieferten Schrauben,
Unterlegscheiben und Muttern.
Griffstange und Höheneinstellung: Abbildung 3
Die Griffstangen sind in der Höhe einstellbar. Sie
können also so eingestellt werden, wie es Ihnen am
bequemsten ist. Bevor Sie die Griffstange montieren,
sollten Sie herausfinden, welche Höhe für Sie am
besten geeignet ist.
1. Stellen Sie das untere Griffstangenrohr auf die für
Sie beste Arbeitshöhe ein.
2. Verlegen Sie den Bowdenzug und befestigen Sie
ihn mit den Kabelklemmen.
Montage des Vorderrads: Abbildung 4
A. Führen Sie die kurzen Schrauben in die oberen
Löcher in der Abschirmung ein. Die langen
Schrauben mussen in den unteren Löchern
montiert.
B. Befestigen Sie die vordere Aufhängung und die
Schraube, um sie festzuziehen.
C. Kunststoffabdeckung aufsetzen und mit Schrauben
festziehen.
Montage des Motorbremsbowdenzug:
1. Drücken Sie den oberen Bügel (Abb. 1A) vorsichtig
nach vorne.
2. Führen Sie den Motorbremsbowdenzug von außen
in das Loch im Bügel und haken Sie ihn ein.

19
Montage des Antriebsbowdenzug:
1. Drücken Sie den unteren Bügel (Abb. 1C)
vorsichtig nach unten
2. Führen Sie den Antriebsbowdenzug von Außen in
das Loch im Bügel und haken Sie ihn ein.
Montage des Seilzugstarters:
1. Betätigen Sie den Motorbremsbügel und halten Sie
ihn, um das Anlasserkabel am Motor zu lösen.
2. Ziehen Sie vorsichtig das Anlasserkabel aus dem
Motor (Der Motorbremsbügel MUSS betätigt
bleiben)
3. Befestigen Sie den Startergriff in der Halterung an
der Griffstange.
4. Lassen Sie den Motorbremsbügel und den
Startergriff los.
Montage des Grasfangkorbs:
1. Lassen Sie den Rahmen des Grasfangkorbs
einrasten. Die praktische Anzeige am
Grasfangkorb gibt an, wenn der Korb mit Gras
gefüllt ist und geleert werden muss.
Mulchkeil: Abbildung 5
1. Führen Sie den Mulchkeil ein und entfernen Sie
den Auswurfschutz, wenn Sie mit der
Mulchfunktion mähen möchten.
Hinweis: Verwenden Sie den Grasfangkorb nicht!
Wichtig: Denken Sie daran, den Mulchkeil zu
entfernen, wenn Sie den Grasfangkorb benutzen.
Seitlicher Auswurfschutz: 6
1. Ziehen den Stift und heben Sie den seitlichen
Schutz oben an und führen Sie den seitlichen
Auswurfschutz ein. Führen Sie dann den Mulchkeil
in den hinteren Auswurf ein, um mit der seitlichen
Auswurffunktion zu mähen. Hinweis: Verwenden
Sie den Grasfangkorb nicht!
Bowdenzug-Einstellungen
Folgende Bowdenzüge müssen möglicherweise neu
justiert werden: Abbildung 7
1. Antriebs-Bowdenzug
2. Motorbrems-Bowdenzug
Einstellung des Antriebs-Bowdenzugs:
Abbildung 7A
Wenn der Antriebs-Bowdenzug durchhängt, können Sie
das einfach durch Anziehen oder Lösen der Schraube
am Bowdenzug beheben.
1. Drehen im Uhrzeigersinn - Bowdenzug lösen.
2. Drehen gegen den Uhrzeigersinn - Bowdenzug
spannen.
Einstellung des Motorbrems-Bowdenzugs:
Abbildung 7B
Wenn der Motorbrems-Bowdenzug durchhängt, können
Sie das einfach durch Anziehen oder Lösen der
Schraube am Motorblock beheben.
Betrieb
Prüfen Sie immer vor dem Start den Ölstand und
füllen Sie gegebenenfalls nach! Lesen und befolgen
Sie die Anweisungen im beiliegenden Startführer!
Der Ölstand sollte auf dem Messstab immer zwischen
Min. und Max. liegen. Füllen Sie SAE-30-Öl nach. Es
sollten insgesamt 0,6 Liter Öl im Motor sein. Verwenden
Sie für den Motor nur bleifreies 95-Oktan-Benzin.
Überfüllen Sie den Tank nicht.
Start: Starten Sie den Rasenmäher niemals direkt auf
hohem Gras.
Starten mit Seilzug mit Einspritzknopf, Abb. 8
1. Drücken Sie mehrmals den Einspritzknopf; drücken
Sie zunächst 1-3 mal und danach nötigenfalls noch
weitere 3-5 mal.
Hinweis: Der Motor kann nicht "absaufen"
2. Betätigen Sie den Bügel der Motorbremse; dadurch
wird die Motorbremse gelöst.
3. Ziehen Sie vorsichtig am Seilzugstarter, bis Sie
einen Widerstand im Seil spüren; ziehen Sie dann
schnell und kräftig. Lassen Sie den Seilzugstarter
niemals los, sondern lassen Sie ihn vorsichtig
wieder zur Startposition zurücklaufen.
4. Betätigen Sie den Bügel für den Eigenantrieb, um
mit dem Mähen zu beginnen (nur selbstfahrende
Modelle).
Hinweis: Solange der Mäher betrieben wird, muss der
Motorbremsbügel betätigt werden.
Stoppen:
1. Lassen Sie die Bügel für Motorbremse und
Eigenantrieb los, um den Rasenmäher und den
Motor auszuschalten!
Hinweis: Die Messer drehen sich nach dem Stoppen
noch bis zu 3 Sekunden lang weiter.
Schnitthöheneinstellung
Siehe Abbildung 9
Der Rasenmäher hat 6 verschiedene
Schnitthöhenpositionen von 25 mm bis 75 mm.
Die Schnitthöhe wird sowohl an den Hinterrädern (mit
dem Handgriff) als auch am Vorderrad eingestellt.
Das Vorderrad einstellen
Senken Sie das Stützbein ab und lassen Sie das
Vorderrad darauf ruhen. Entfernen Sie das Vorderrad
und montieren Sie es wie in der Abbildung gezeigt in
einem der 6 Löcher.
Vorderradsperre: Abbildung 10
Das Vorderrad kann schwenkbar sein, was eine gute
Manövrierfähigkeit beim Schneiden um Gebet, Bäume
und dergleichen ergibt. Die Richtung des Vorderrads
kann jedoch auch gesperrt werden, so dass es nur
gerade verläuft. Ändern Sie die Position, indem Sie die
Verriegelung nach oben ziehen und in die neue Position
drehen, und dann die Verriegelung wieder lösen, so
dass sie klickt.

20
Wasserdüse
An der linken Seite des Mähergehäuses ist eine
Wasserdüse zum Waschen des Mähwerks.
Siehe Abbildung 11.
•Bei Verwendung des Wassereinlaufs muss die
Maschine in die niedrigste Höheneinstellung
gestellt werden und sich auf einem Rasen
befinden. So bleibt das Wasser unter dem Deck.
•Bringen Sie einen Schlauch an der Düse an.
•Stellen Sie das Wasser an und starten Sie den
Motor.
•Das Drehen der Messer sorgt dafür, dass das
Wasser die Unterseite des Gehäuses reinigt.
Bei Nichtbeachtung dieser Anweisung kann das
Wasser auf das Getriebe und die Kupplungskabel
spritzen, wodurch das Risiko von Korrosion und
Kabelschäden steigt. Die Garantie erstreckt sich
nicht auf diese!
Hinweis: Sie erhalten die besten Ergebnisse, wenn Sie
das Mähwerk gleich nach jedem Mähen mit der
Wasserdüsenfunktion reinigen. Bei angetrocknetem
Gras, funktioniert die Reinigung nicht optimal.
Ölwechsel
Das Öl sollte nach 5 Stunden zum ersten Mal
gewechselt werden und danach einmal jährlich.
Sie benötigen dazu ein Ölablassset.
Teilenummer: 40-11336
Öl und Ölablassset sind nicht im Lieferumfang enthalten
Verwenden Sie das Ölablassset folgendermaßen:
1. Stellen Sie den Motor an und lassen Sie ihn
maximal 5 Minuten warmlaufen. Im warmen Motor
wird das Öl flüssiger. Der Motor darf nicht heiß
sein. In diesem Fall besteht Verbrennungsgefahr.
Lassen Sie den Motor abkühlen bis er nur noch
warm ist.
2. Schalten Sie nun den Motor aus. Tragen Sie für die
nachfolgenden Arbeiten eine Schutzbrille und
entsprechende Schutzkleidung!
3. Saugen Sie das warme Öl durch die
Öleinfüllöffnung ab. Verwenden Sie dazu die
Spritze aus dem Ölablasset. Verwenden Sie den
Schlauch, um die Ölwanne zu erreichen.
4. Füllen Sie das Altöl in einen leeren Behälter um.
5. Füllen Sie den Motor mit SAE-30-Öl.
6. Prüfen Sie den Ölstand mit dem Messstab. (Min /
Max)
Denken Sie daran, das Altöl umweltgerecht zu
entsorgen. Beauftragen Sie Ihr örtliches Recycling-
Zentrum.
Luftfilter
Bitte inspizieren und reinigen Sie die Luftfilter
regelmäßig. Wenn die Filter nicht über einen längeren
Zeitraum gereinigt worden sind, beeinflusst dies die
Motorkraft, den Abgasausstoß und den Verschleiß
negativ.
Siehe Illustration 12
1. Reinigen Sie den Luftfilterkasten, bevor dieser
geöffnet wird.
2. Vorsichtig die Abdeckung abziehen.
3. Entfernen und überprüfen Sie vorsichtig das
Filterelement. Reinigen Sie dieses mit einer
weichen Bürste. Wenn der Luftfilter sehr dreckig
ist, muss er durch einen neuen ersetzt werden.
Achten Sie darauf, dass kein Schmutz in den
Ansaugtrakt des Motors kommt.
4. Reinigen Sie den schwarzen Schaumstofffilter mit
Seifenwasser.
5. Pressen Sie das Wasser aus dem
Schaumstofffilter, bis dieser trocken ist. Fügen Sie
ein paar Tropfen SAE-30 Öl auf den
Schaumstofffilter. Pressen Sie den Filter noch
einmal aus, um überschüssiges Öl
herauszudrücken. Montieren Sie das Filterelement
und den Schaumstofffilter.
6. Prüfen Sie, ob alle Komponenten wieder korrekt
angebracht und der Luftfilterkasten, wie in der
Abbildung gezeigt, geschlossen ist.
Messer
Überprüfung des Messers
•Achten Sie darauf, dass der Motor ausgeschaltet
und der Zündkerzenstecker abgezogen ist.
•Kippen Sie den Rasenmäher mit dem Vorderteil
nach oben.
•Überprüfen Sie das Messer auf Beschädigungen,
Risse oder übermäßigen Rost oder Korrosion.
•Stellen Sie sicher, dass die Messerhalteschraube
richtig angezogen ist.
Hinweis: Ein stumpfes Messer kann geschärft werden!
Ein verschlissenes, verbogenes, gerissenes oder
anderweitig beschädigtes Messer muss ersetzt werden!
Demontage des Messers: Siehe Abbildung 13
Wenn Sie das Messer zum Schärfen oder Ersetzen
entfernen, müssen Sie schwere Handschuhe zum
Schutz Ihrer Hände verwenden.
1. Lösen Sie die Messerhalteschraube. Verwenden
Sie ein Stück Holz, um das Messer am Drehen zu
hindern.
2. Entfernen Sie die Schraube, das Messer und die
Messerhalterung in dieser Reihenfolge.
3. Schärfen Sie das Messer oder ersetzen Sie es.
4. Befestigen Sie Messerhalterung, Messer,
Unterlegscheibe und Schraube in dieser
Reihenfolge.
5. Ziehen Sie die Messerhalteschraube sorgfältig mit
50 Nm an. Verwenden Sie ein Stück Holz, um das
Messer am Drehen zu hindern.
Warnhinweis: Das Messer muss so geschärft werden,
dass es ausgewuchtet ist. Es können sonst
Schwingungen auftreten, die den Motor beschädigen.
Beschädigungen am Motor wegen fehlerhaften
Schärfens sind von der Garantie ausgeschlossen. Wir
empfehlen deshalb, das Messer in einem
Kundendienstzentrum schärfen zu lassen.
This manual suits for next models
3
Table of contents
Languages:
Other Texas Lawn Mower manuals

Texas
Texas 4210 User manual

Texas
Texas XTA 48 TR/W User manual

Texas
Texas XC140-98 User manual

Texas
Texas XT50TR User manual

Texas
Texas WLA 53 TR/W User manual

Texas
Texas EKO 370 LI User manual

Texas
Texas MCS 504 User manual

Texas
Texas 4670 TR/W User manual

Texas
Texas 4610 User manual

Texas
Texas White Star 46 TR User manual

Texas
Texas KP500 User manual

Texas
Texas SP46 User manual

Texas
Texas 4805 TR/M User manual

Texas
Texas PARK COMBI 50 User manual

Texas
Texas XC140-98H User manual

Texas
Texas TP500 User manual

Texas
Texas XT 50 TR/WE User manual

Texas
Texas RMX 600 User manual

Texas
Texas ZTB 50 TR/W User manual

Texas
Texas Razor Series User manual
