Texas 90066000 User manual

MT510C
Dansk
DK Betjeningsvejledning
SE Bruksanvisning
GB User manual
DE Bedienungsanleitung
HR Priručnik za korisnike
SF Käyttöohje
PL Instrukcja obsługi
FR Manuel de l´utilisateur
Texas A/S - Knullen 22 - DK-5260 Odense S - Denmark Version 11.1
Tel. [phone] - www.texas.dk - po[email protected]
VIKTIGT !
KOM IHÅG ATT FYLLA PÅ
MOTOROLJA SAE-30
FÖRE START
!
IMPORTANT !
REMEMBER TO FILL WITH
ENGINE OIL SAE-30
BEFORE START!
VIGTIGT !
HUSK AT PÅFYLDE
MOTOROLIE SAE-30
FØR START!
ACHTUNG !
DENKEN SIE DARAN, VOR
INBETRIEBNAHME MOTORÖL
(
SAE-30
)
AUFZUFÜLLEN!
POZOR !
NE ZABOARAVITE NALITI
MOTORNO ULJE (SAE-30)
PRIJE POKRETANJA KOSILICE!
WAŻNE !
PAMIĘTAĆO NAPEŁNIENIU
SILNIKA OLEJEM SAE-30
PRZED WŁ
Ą
CZENIEM!
TÄRKEÄÄ!
MUISTA LISÄTÄ SAE-30-ÖLJYÄ,
ENNEN KUIN KÄYTT LAITETTA!
IMPORTANT !
NE PAS OUBLIER DE REMPLIR
AVEC DE L’HUILE DE MOTEUR
SAE-30 AVANT LE DEMARRAGE !

2
Dansk
Tekniske specifikationer ..................................................................................................2
Sikkerhedsforskrifter........................................................................................................3
Monterings- og betjeningsvejledning ...............................................................................3
Montering af håndtag.......................................................................................................4
Sideudkaster / bioklip ......................................................................................................5
Højdejustering .................................................................................................................5
Start og stop af motor ......................................................................................................6
Luftfilteret.........................................................................................................................6
Olieskift............................................................................................................................7
Tændrør...........................................................................................................................7
Opbevaring og vedligeholdelse .......................................................................................8
Garantibestemmelser ......................................................................................................8
Tekniske specifikationer
Model MT510C
Klippebredde 50 cm
Højdejustering 5 positioner 20-75 mm
Klippeskjold Stål
Klippesystem Combi (bioklip og sideudkast)
Fremdrift Skub
Motor TG475
Registrering af produkt / Reservedele
Registrer dit produkt online på Mit Texas. Mit Texas findes på www.texas.dk
Efter registrering kan Texas give dig en endnu bedre service.
Når du har registreret dit produkt, sørger Texas for at tilknytte relevant information
til produktet såsom reservedelstegning, manual, fejlfinding m.m. Derudover kan
Texas kontakte dig med relevant information vedrørende dit produkt.
Reservedelstegning over alle Texas’ produkter findes på vores hjemmeside
www.texas.dk. Finder du selv varenumre, giver det en hurtigere ekspedition.
Reservedele kan købes online på www.texas.dk eller kontakt din nærmeste
forhandler. Du finder forhandlerliste på www.texas.dk

3
Sikkerhedsforskrifter
•Unge under 18 år må ikke benytte rotorklipperen.
•Bær altid stramtsiddende fodtøj under klipningen.
•Sørg for at eventuelle tilskuere er mindst 5 meter væk fra det sted, hvor du arbejder
med maskinen.
•Når du klipper ved buske og på skråninger, kræves der speciel forsigtighed (f.eks.
klipning langs græskanter). Benyt eventuelt sikkerhedsfodtøj.
•Sørg for at fjerne genstande som f.eks. sten og grene fra græsplænen, før du klipper
den.
•Når motoren er startet, må du ikke tippe rotorklipperen fremover. Tip den bagover,
så knivene vender bort fra kroppen.
•Når knivene kører, må du under ingen omstændigheder stikke hænder eller fødder
ind under klippeskjoldet.
•Motoren skal stoppes, når klippehøjden justeres.
•Rengøring og vedligeholdelse af rotorklipperen må kun foretages, når motoren er
stoppet.
•Stop altid motoren når klipperen ikke bruges.
•Brændstof må kun påfyldes i fri luft. Aftør spildt brændstof før maskinen startes. Gå
mindst 3 meter væk fra brændstofbeholderen og påfyldningsstedet før maskinen
startes. Fyld aldrig brændstof på en varm motor. Vent til den er afkølet. Brug af åben
ild i nærheden af påfyldningsstedet er forbudt.
•Når rotorklipperen transporteres, skal motoren være stoppet, og knivene stå stille.
•Rør aldrig ved tændrøret, når du starter maskinen eller arbejder med den.
•Motorens omdrejningstal må af sikkerhedsmæssige grunde aldrig overskride det
omdrejningstal, der er angivet på typeskiltet.
•Lad aldrig maskinen køre i et rum med dårlig ventilation.
•Vær sikker på at kniven er ordentligt fastspændt, før du starter klipningen. Brug altid
arbejdshandsker, når du arbejder med kniven.
•Slibning af kniven skal være ensartet (begge sider slibes) for at undgå vibrationer i
klipningen. Er kniven stødt på en forhindring, bør du lade en fagmand efterse den.
Har kniven fået beskadigelser, kan det betale sig at udskifte den med en ny.
•Benyt kun originale reservedele.
Monterings- og betjeningsvejledning
Din plæneklipper er fremstillet i henhold til de seneste sikkerhedsspecifikationer. Disse
omfatter et knivbremsesystem, der standser motor og kniv på 5 sekunder, når
knivbremsen aktiveres. Enhver sikkerhedsforanstaltning er kun effektiv, når den bliver
fulgt nøjagtigt. Følg nedenstående beskrivelse nøje, når du opsamler din plæneklipper.
Bemærk: Der er ikke gashåndtag på denne model !

4
Identifikation af dele
Montering af håndtag
•Sæt det nederste håndtag fast med de
medfølgende bolte. Løft dernæst det øverste
håndtag op i rette position. Nu behøver du blot
at stramme de to vingemøtrikker (3), som
holder øverste og nederste håndtag sammen.
•Monter hjulene med de medfølgende møtrikker.
Monter navkapslen.
A. Håndtag
B. Startsnor
C. Olieprop / Oliepåfyldning
D. Tændrørshætte
E. Sideudkaster / combi
F. Benzinpåfyldning
G. Luftfilter
H. Primer
I. Navkapsel
J. J. Højdejustering
A
B
C
D
E
I
F
H
G
J
Håndtag

5
Sideudkaster / bioklip
Højdejustering

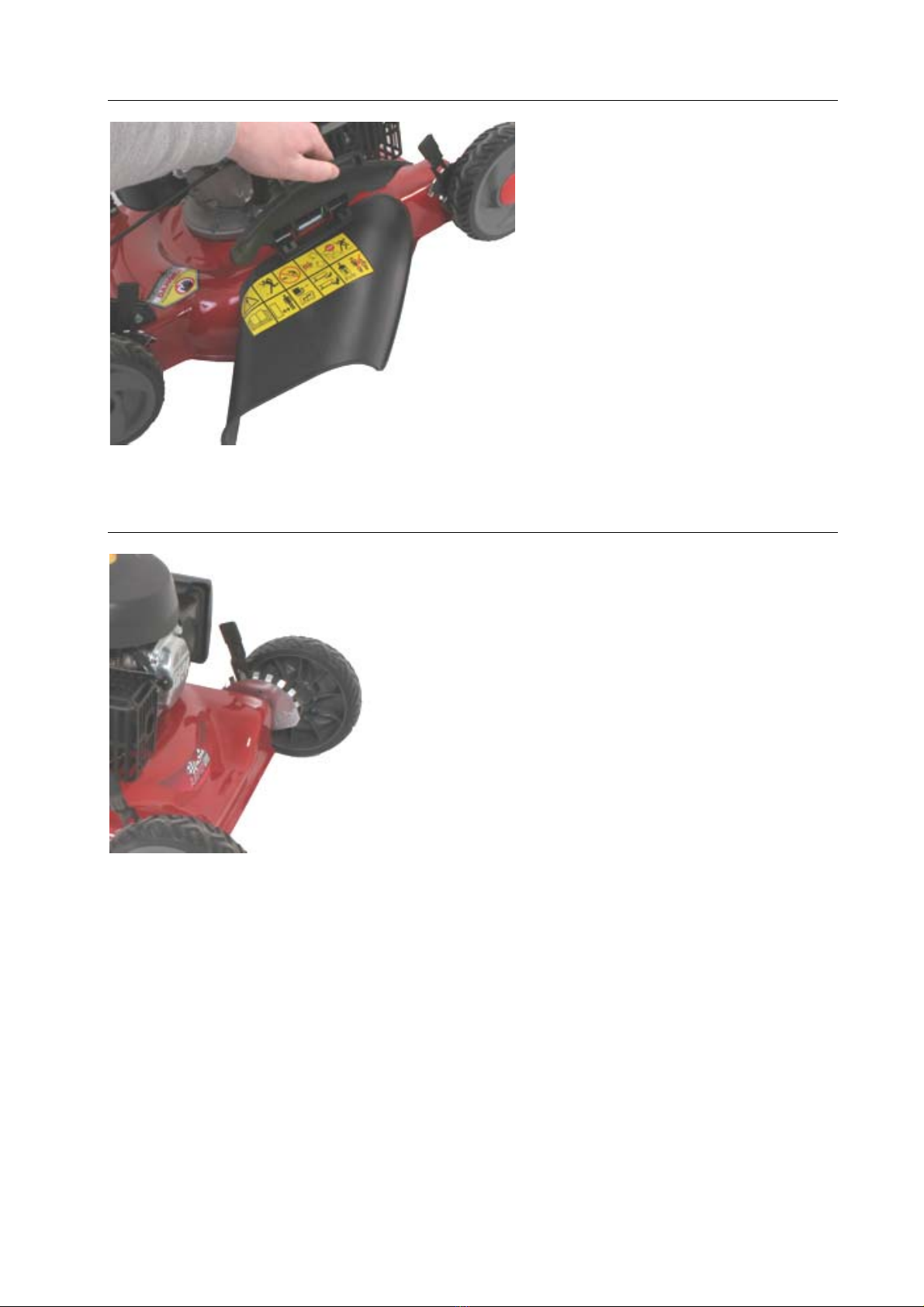

Vil du køre med sideudkaster,
monter da skærmen som vist.
Hvis skærmen ikke monteres,
kører maskinen som bioklipper.
Det vil sige at græsset klippes i
mindre stykker, og derved giver
naturlig gødning til græsplænen.
Juster klippehøjden på højdejusteringen på alle fire
hjul, indtil en passende klippehøjde er fundet.

6
Start og stop af motor
HUSK: Kontroller altid motorolie før start!
Olieniveauet skal altid være mellem min. og max. på oliepinden.
Efterfyld med SAE-30 olie.
Brug kun blyfri 95 oktan brændstof å motoren. Overfyld aldrig tanken.
•Pump primerbolden (B) ifølge skemaet herunder:
•Træk håndtaget (A), der løsner knivbremsen, ind til styrehåndtaget, og træk i
startsnoren. Før altid startsnoren tilbage til motoren.
Håndtaget (A) skal være trukket ind til styrehåndtaget så længe der arbejdes med
maskinen. Slippes håndtaget, stopper motoren (og dermed også kniven) i løbet af 5
sekunder.
Temperatur Pres
> 0°C 2-3
> 0°- 10°C 1-2
> 10°C 0-1
Luftfilteret
Luftfilteret skal efterses og renses jævnligt. Hvis filteret ikke er blevet renset i en længere
periode, vil dette kunne mærkes på motorens kraftoverførsel, samt kunne beskadige
motoren.
A
B

7
1. Rengør let omkring luftfilteret inden det fjernes.

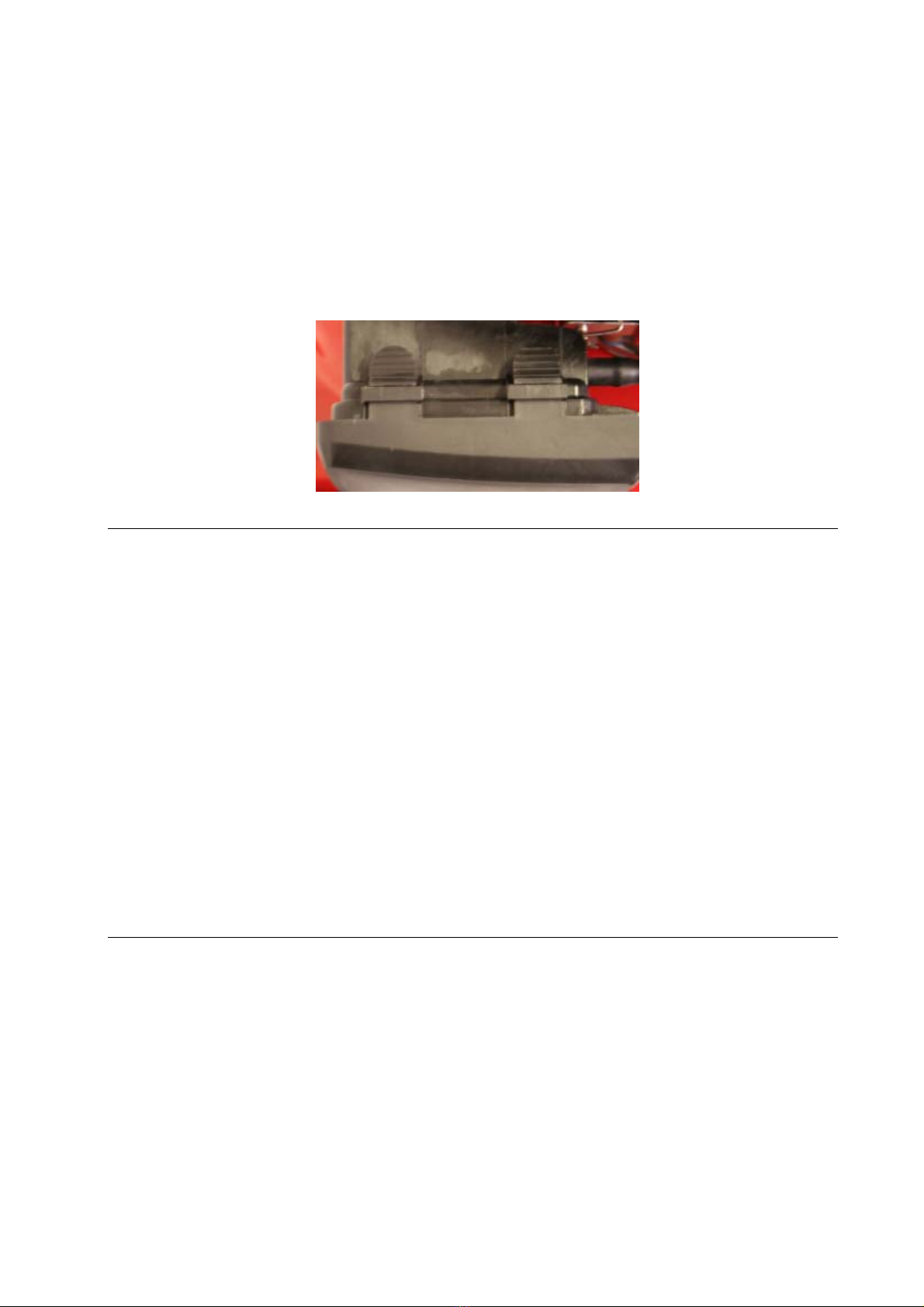

2. Tryk de to flapper ned og træk forsigtigt dækslet af.
3. Tag forsigtigt papirfilteret ud og undersøg det. Børst det med en blød børste. Hvis
det er meget snavset, skal det udskiftes. Pas på der ikke kommer snavs ind i
indsugningen.
4. Afvask det sorte skumelement i højre side i varmt vand med sæbe.
5. Tryk vandet ud af elementet og lad det tørre. Dryp et par dråber SAE-30 olie på
filteret, så det bliver let fugtigt af olie. Tryk forsigtigt evt. overskydende olie ud.
Elementet sættes igen på plads.
7. Vær opmærksom på at alle dele er samlet rigtigt og lukket korrekt, som vist på
billedet.
Olieskift
Olien bør skiftes første gang efter 5 timer, derefter mindst 1 gang om året.
1. Lad motoren køre 5 minutter, så olien når at blive varmet op. Dette gør, at den løber
lettere, og at olieskiftet bliver mere komplet.
2. Efter 5 minutter slukkes motoren. Afmonter tændrørshætten. Motorens
oliebundprop kan nu skrues løs, og olien løber ud af motoren. Husk at have en
passende beholder klar.
Bemærk at motoren kun må vippes bagover, i en max 45 graders vinkel.
Bundproppen kan nu skrues i på ny, og ny olie kan hældes i motoren.
3. Dette gøres ved at fjerne oliepinden og hælde den rigtige mængde olie på.
4. Monter tændrørshætten.
Alternativt kan der anvendes et oliesugersæt.
Husk at skaffe dig af med den brugte olie, så den ikke er til gene for naturen.
Brug din lokale genbrugsstation.
Tændrør
1. Fjern tændrørshætten.
2. Børst skidt og snavs væk fra tændrøret.
3. Brug en tændrørsnøgle til at løsne tændrøret.
4. Check om isoleringen er intakt.
5. Rens tændrøret med en stålbørste.
6. Mål elektrodeafstanden, pas på ikke at beskadige elektroden.
7. Afstanden bør være: 0,7 - 0,8 mm
8. Hvis tændrøret er ubeskadiget, monter igen. Ellers udskiftes med nyt type Denso
W20EPR-U.
9. Monter tændrørshætten.

8
Opbevaring og vedligeholdelse
Vedligehold løbende din plæneklipper: Kontroller løbende alle bolte, skruer,
møtrikker og klippeskjold. Sørg altid for at kniven er skarp. Det anbefales at udskifte
kniven minimum hvert andet år.
Det er en god idé at tage din plæneklipper til et årligt servicecheck hos din autoriserede
serviceforhandler.
Opbevaring: Efter brug bør din plæneklipper opbevares i et tørt og rent rum. Rengør
maskinen hver gang efter brug.
Græs og snavs skal løbende fjernes fra undersiden af klippeskjoldet. Ved tipning af
plæneklipperen (for rengøring) anbefales det at tippe forenden opad (max. 45 grader).
Tipper du den til siden, skal karburator og luftfilter altid vende opad, da olien ellers kan
løbe ud og ødelægge motoren. Vær opmærksom på at fjerne tændrørskablet, når
klipperen vedligeholdes.
Vinteropbevaring: Tøm benzintanken helt, og lad derefter motoren køre indtil benzinen
i karburatoren er opbrugt. Tændrørskablet fjernes.
Fjern tændrøret og tilsæt en spiseskefuld olie (motorolie) i tændrørsåbningen. Træk i
startsnoren for at fordele olien. Derefter monteres tændrøret igen, men ikke kablet.
Skift olie jfr. afsnittet ovenfor.
Til sidst rengøres klipperen grundigt. Dyp en pudseklud i olie og smør de forskellige
dele for at modvirke rust.
Garantibestemmelser
•Der ydes 2 års garanti på din plæneklipper.
•Garantien omfatter materiale- og/eller fabrikationsfejl.
•Der ydes ikke garanti for skader opstået pga. slid, samt dårlig behandling og
manglende vedligeholdelse.
•Garantien dækker ikke rensning af brændstofsystemet, udskiftning/justering af
startsnor, startfjeder, tændrør, knive/knivholder, remme og kabler idet disse er
indbefattet af naturligt slid.
•Garantien dækker ikke, hvis der er anvendt uoriginale reservedele.
•Hvorvidt en sag er en garantisag eller ej, afgøres i hvert tilfælde af et autoriseret
serviceværksted.
•Din købskvittering er gældende som garantibevis, hvorfor den altid bør gemmes.
HUSK: Ved køb af reservedele samt ved enhver anmodning om garantireparation,
skal motornummer og modelbetegnelse opgives !

9
Svenska
Tekniska specifikationer ..................................................................................................9
Säkerhetsinformation.....................................................................................................10
Monterings- och bruksanvisning....................................................................................10
Identifikation av delar.....................................................................................................11
Montering av handtaget.................................................................................................11
Sidoutkast/bioklippning..................................................................................................12
Höjdjustering..................................................................................................................12
Starta och stanna motorn ..............................................................................................13
Luftfiltret.........................................................................................................................13
Olieskift..........................................................................................................................14
Tändrör..........................................................................................................................14
Garantivillkor..................................................................................................................15
Tekniska specifikationer
Modell MT510C
Klippbredd 50 cm
Höjdjustering 5 positioner 20-75 mm
Klippskydd Stål
Klippsystem Kombi (bioklippning och sidoutkast)
Drift Ej självgående
Motor TG475
Reservedelar
Reservdelsförteckning över den aktuella produkten finns
på vår hemsida www.texas.dk
Om du har varunumret går det snabbt att hitta informationen.
Om du vill köpa reservdelar, kontakta din närmaste återförsäljare.
Du hittar en lista över återförsäljare på Texas hemsida.

10
Säkerhetsinformation
•Barn under 18 år får inte använda rotorklippare.
•Bär alltid åtsittande skor under klippningen.
•Se till att eventuella åskådare är minst 5 meter från det ställe där du klipper.
•När du klipper vid buskar och på sluttningar måste du vara extra försiktig (t. ex. när
du klipper vid gräskanter). Använd eventuellt säkerhetsskor.
•Se till att ta bort saker såsom sten och grenar från gräsmattan innan du klipper den.
•När motorn startat får du inte tippa rotorklipparen framåt. Tippa den bakåt så
knivarna riktas från kroppen.
•När knivarna körs får du aldrig sticka in händerna eller fötterna under klippskyddet.
•Motorn måste stannas när klipphöjden ska justeras.
•Rengöring och underhåll av rotorklipparen får endast utföras när motorn är
avstängd.
•Stäng av motorn när gräsklipparen inte används.
•Bränsle får bara fyllas på utomhus. Torka av utspillt bränsle innan maskinen startas.
Flytta dig och maskinen minst tre meter från bränslebehållaren och
påfyllningsplatsen innan maskinen startas. Fyll aldrig på bränsle i en varm motor.
Vänta tills den kylts ned. Det är förbjudet att elda i närheten av påfyllningsplatsen.
•När rotorklipparen transporteras ska motorn vara avstängd och knivarna stå stilla.
•Rör aldrig vid tändstiftet när du startar eller arbetar med maskinen.
•Motorns varvtal får av säkerhetsskäl aldrig överskrida det varvtal som står angivet
på märkskylten.
•Kör aldrig maskinen i ett rum med dålig ventilation.
•Se till att kniven sitter fast ordentligt när du startar klippningen. Använd alltid
arbetshandskar när du arbetar med kniven.
•Kniven måste slipas jämnt (båda sidorna ska slipas) för att det inte ska uppstå några
vibrationer under klippningen. Om en kniv stött på ett hinder bör du låta en fackman
titta på den. Om kniven fått skador kan det löna sig att byta ut den.
•Använd bara reservdelar i original.
Monterings- och bruksanvisning
Din gräsklippare har tillverkats enligt de allra senaste säkerhetsspecifikationerna. Dessa
omfattar knivbromssystemet som stannar motorn och kniven på fem sekunder när
knivbromsen aktiveras. Säkerhetsföreskrifterna är endast effektiva när de följs
ordentligt. Följ nedanstående anvisning noggrant när du monterar din gräsklippare.
OBS! Den här modellen har inget gashandtag!

11
Identifikation av delar
Montering av handtaget
Sätt fast det nedre handtaget med medföljande
bultar. Lyft sedan det övre handtaget till upprätt
position. Nu behöver du bara dra åt de två
vingmuttrarna (3) som håller ihop det övre och det
nedre handtaget.
Montera hjulen med de medföljande muttrarna.
Montera den röda/gula navkapseln.
Håndtag
A
B
C
D
E
I
F
H
G
J
A. Handtag
B. Startsnöre
C. Oljeplugg/oljepåfyllning
D. Tändstiftsskydd
E. Sidoutkast/kombi
F. Bränsletankslock
G. Luftfilter
H. Tändhatt
I. Navkapsel
J. Höjdjustering

12
Sidoutkast/bioklippning
Höjdjustering
Montera skärmen som på bilden
om du vill köra med sidoutkast.
Om du inte monterar skärmen,
kör maskinen som bioklippare.
Det innebär att gräset klipps i
mindre bitar, vilket ger naturlig
gödning till gräsmattan.
Justera klipphöjden på alla fyra hjulen, tills du hittar
en lämplig klipphöjd.

13
Starta och stanna motorn
KOM IHÅG! Kontrollera alltid motoroljan före start!
Oljenivån ska alltid vara mellan min. och max. på oljestickan.
Fyll på med olja SAE-30. Bruk blyfri oktan 95 bensin.
.
•Tryck på bränslepumpen (B) enligt tabellen nean:
•Dra handtaget (A) som lossar knivbromsen in mot styrhandtaget och dra i
startsnöret. För alltid tillbaka startsnöret till motorn.
Handtaget (A) ska vara intryckt mot styrhandtaget under hela tiden som maskinen
används. Om handtaget släpps stannar motorn (och också knivarna) inom fem
sekunder.
Luftfiltret
Luftfiltret ska kontrolleras och rensas regelbundet. Om filtret inte rensas under en längre
period märks detta på motorns kraftöverföring och kan skada motorn.
Temperatur Tryck
> 0°C 2-3
> 0°- 10°C 1-2
> 10°- 20°C 0-1
> 20°C 0
A
B

14
1. Rengör försiktigt runt om luftfiltret innan det avlägsnas.
2. Tryck ner de två spärrarna och ta av locket försiktigt.
3. Ta ut pappersfiltret försiktigt och undersök det. Borsta det med en mjuk borste. Om
det är mycket smutsigt ska det bytas ut. Se till så att det inte kommer in smuts i
insuget.
4. Tvätta av den svarta skumdelen på höger sida med varmt vatten och tvål.
5. Krama ur vattnet och låt den torka. Droppa ett par droppar olja SAE-30 på filtret så
att det fuktas lätt. Tryck försiktigt ur eventuell överflödig olja.
Sätt tillbaka delen på plats.
6. Se till att alla delar sitter ihop och sitter fast på rätt sätt enligt bilden.
Olieskift
Första gången ska oljan bytas efter 5 timmar, därefter minst 1 gång om året.
1. Låt motorn vara på i 5 minuter så att oljan blir uppvärmd. Detta gör att den rinner
lättare och att oljebytet blir ordentligt gjort.
2. Efter 5 minuter stänger du av motorn. Ta av tändhatten. Motorns oljepropp kan
nu skruvas loss och oljan rinner ut ur motorn. Tänk på att ha en passande
behållare redo.
Tänk på att motorn får lutas bakåt i max 45 graders vinkel.
Oljeproppen kan nu skruvas på igen och ny olja kan hällas i motorn.
3. Detta görs genom att du tar bort oljestickan och häller i rätt mängd olja.
4. Sätt på tändhatten.
Alternativt kan du använda ett oljeuppsugarset.
Kom ihåg att göra dig av med den förbrukade oljan så att den inte skadar naturen.
Använd din lokala återvinningsstation.
Tändrör
1. Ta av tändhatten.
2. Borsta av smuts från tändröret.
3. Använd en tändrörsnyckel för att ta loss tändröret.
4. Kontrollera om isoleringen är intakt.
5. Rensa tändröret med en stålborste.
6. Mät elektrodavståndet men tänk på att inte skada elektroden.
7. Avståndet bör vara: 0,7 - 0,8 mm.
8. Om tändröret är helt kan du montera det igen. Eller byt ut det mot ett nytt,
modell Denso W20EPR-U.
9. Sätt på tändhatten.

15
Förvaring och underhåll
Underhåll din gräsklippare löpande: Kontrollera med jämna mellanrum alla bultar,
skruvar, muttrar och klippskydd. Se alltid till att kniven är vass. Du bör byta ut kniven
åtminstone vartannat år.
Det är bra att få gräsklipparen servad hos en auktoriserad återförsäljare varje år.
Förvaring: När den använts bör gräsklipparen förvaras i ett torrt och rent rum. Rengör
maskinen efter varje användning.
Gräs och smuts ska tas bort från klippskyddets undersida med jämna mellanrum. När
du vänder på gräsklipparen (för rengöring) ska du vända upp fronten (max 45 grader).
Om du vänder den på sidan ska förgasaren och luftfiltret alltid vara vända uppåt, annars
kan oljan rinna ut och förstöra motorn. Se till att ta bort tändstiftskabeln när klipparen
underhålls och följ säkerhetsanvisningarna för den proceduren.
Vinterförvaring: Töm bensintanken helt och låt sedan motorn köra tills bensinen i
förgasaren är slut. Tändstiftskabeln tas bort enligt säkerhetsanvisningarna.
Ta bort tändstiftet och häll i en matsked olja (motorolja) i tändstiftsöppningen. Dra i
startsnöret för att sprida ut oljan. Därefter sätter du tillbaka tändstiftet, men inte kabeln.
Byt olja enligt underhållsanvisningarna för motorn, oljetyp SAE 30 (0,6 l).
Slutligen ska gräsklipparen rengöras ordentligt. Se till att ta bort smuts och gräs ända
uppifrån handtaget, ner till undersidan av klippskyddet. Doppa en putstrasa i olja och
smörj de olika delarna för att förhindra uppkomsten av rost.
Garantivillkor
•Gräsklipparen har två års garanti.
•Garantin omfattar material- och/eller fabrikationsfel.
•Det ges ingen garanti för skador som uppstår pga. slitage, misskötsel och bristande
underhåll.
•Garantin täcker inte rengöring av bränslesystemet, byte/justering av startsnöre,
startfjäder, tändstift, kniv/knivhållare, remmar och kablar eftersom dessa utsätts för
naturligt slitage.
•Garantin gäller inte om du använt delar som inte är original.
•Om något omfattas av garantin eller inte avgörs i varje fall av en auktoriserad
serviceverkstad.
•Ditt inköpskvitto gäller som garantibevis och du måste spara det.
KOM IHÅG! När du köper reservdelar och när en garantireparation ska utföras ska
du alltid uppge motornummer och modellnamn!

16
English
Technical specifications.................................................................................................16
Safety instructions .........................................................................................................17
Mounting- and operation................................................................................................17
Identification of parts .....................................................................................................18
Mounting of handle........................................................................................................18
Side discharge / mulching..............................................................................................19
Height adjustment..........................................................................................................19
Start and stop of engine ................................................................................................20
Air filter ..........................................................................................................................20
Oil change .....................................................................................................................21
Spark plug .....................................................................................................................21
Storing and maintenance...............................................................................................22
Warranty........................................................................................................................22
Technical specifications
Model MT510C
Cutting width 50 cm
Height regulation 5 positions 20-75 mm
Deck Steel
System Side discharge / mulching
Drive Push
Motor TG475
Spare parts
Part list and explosive drawings for the specific product, can be found
on our website www.texas.dk
If you help find part numbers yourself, it will ease the service.
For purchase of spare parts, please contact your dealer.

17
Safety instructions
•Do not let children under 18 use this lawn mower.
•Always wear protective shoes during operation.
•Make sure that other people are at least 5 meters away from your work zone.
•When you cut grass close to an edge, extra attention is needed.
•Make sure all objects are removed from the lawn before you use your lawnmower.
•When the engine is started, do not tilt the lawnmower up. When it is necessary to tilt
your lawnmower, always tilt it backwards, so that the knife is turning away from your
body.
•When the knife is operation, do not under any under circumstances put your fingers
or feet under the deck.
•Always stop the engine, before you adjust the cutting height.
•Cleaning and maintenance may only be done when the engine is stopped.
•Always stop the engine, when the lawnmower is not in use.
•Fuel may only be added under open air. Spilled fuel must be wiped off before the
engine is started. Move the lawnmower 3 meters from the fuel container before you
start the engine. Never fill fuel on a hot engine, wait until it is cooled down. Use of
open fire is strictly prohibited.
•When the lawnmower is being transported, the engine must be stopped.
•Never touch the spark plug, when you start the engine or are working on it.
•For safety reasons the number of rpm must never be higher than what is stated on
the identification label.
•Never let the engine run is a room without or with bad ventilation.
•Always make sure the knife is securely fastened, before you start using the
lawnmower. Always wear protective gloves when you work with the knife.
•To avoid vibrations the edges on the knife must be sharpened the same on both
sides. Is the knife damaged, let a professional decide if it best to change it.
•Only use original spare parts.
Mounting- and operation
Your lawnmower has been manufactured accordingly to the latest safety specifications.
This includes a brake system, which will stop the engine and knife within 5 seconds,
when the brake is activated. Any safety precaution is only useful when it is followed
therefore follow these description when you mount your lawnmower.
Notice: There is not throttle regulation on this model.

18
Identification of parts
Mounting of handle
Mount the lower handle with the bolts supplied.
Lift the upper handle to vertical position. Tighten
the two wing nuts that hold the upper and lower
handle together.
Fit wheels with nuts supplied. Fit red hub caps.
Handle
A. Handle
B. Starting cord
C. Oil lid / Oil filling
D. Spark plug cap
E. Discharger / mulching
F. Petrol filling
G. Air filter
H. Primer
I. Hub cap
J. Height adjustment
A
B
C
D
E
I
F
H
G
J

19
Side discharge / mulching
Height adjustment
Fit screen as shown if using side
deflector.
If screen is not fitted, machine
will run as mulching. And the
grass will be cut into tiny pieces,
giving natural mulching to the
grass.
Adjust mower for height on all four wheels until
desired height is achieved.

20
Start and stop of engine
REMEMBER: Always check engine oil before start!
Oil level must be between min. and. max on the oil stick.
Fill with SAE-30 oil.
Only use unleaded petrol octane 95 for the engine. Never overfill the tank.
•Pump the primer (B) according to the scheme below :
•Pull the handle (A), which loosens the knife brake, towards the handle and pull the
starting cord. Let the starting cord carefully return to the engine.
The handle (A) must be pulled towards the steering handle while using the machine.
When the handle is released, the engine (and the knife) stops in 5 seconds.
Temperature Push
> 0°C 2-3
> 0°- 10°C 1-2
> 10°C 0-1
Air filter
The fir filter must be checked and cleaned regularly. If the filter has not been cleaned for
some time, the power of the engine is reduced, and the engine may be damaged.
A
B
