Texi Zorro 110 Free User manual

peration manual & parts list for
CORDLESS ROUND KNIFE
DC SERVO DIRECT DRIVE
Model Zorro 110 Free

CS Uživatelský manuál
DE Bedienungsanleitung
EN User manual
ES Manual de usuario
FR Manuel d’utilisation
IT Istruzioni per l’uso
PL Instrukcja obsługi
RU Руководство пользователя
4
13
23
31
40
50
59
69

DŮLEŽITÉ!
Tento návod obsahuje důležité pokyny o tom jak správně, bezpečně a hospodárně zařízení používat.
Dodržování pokynu tohoto návodu umožní vyhnout se nebezpečí, zmenšit prostoje v práci, zvýšit spolehlivost
a trvanlivost zařízení. Návod na obsluhu musí být vždy dostupný na pracovišti. Zařízení může obsluhovat
výhradně zaměstnanec, který absolvoval školení BOZP.
Dodavatel nenese odpovědnost za škody vzniklé v důsledku používání zařízení, které bude nesprávné nebo
vrozporu s jeho určením.
VŠEOBECNÁ BEZPEČNOSTNÍ PRAVIDLA
·Udržujte čistotu na pracovišti;
·Zařízení se nesmí vystavovat krajním povětrnostním podmínkám;
·Nepoužívejte nůž v znečištěných místnostech, kde jsou rozprášeny aerosoly, nebo se dodává kyslík;
· Pracovní místo musí být řádně osvětlené;
·Používejte zařízení v souladu s jeho určením;
·Zachovávejte při práci příslušnou opatrnost;
·Při výměně akumulátorů vždy řezačku vypínejte;
·Před přistoupením k výměně kotouče nebo brousku vždy vypínejte nůž a odstraňujte akumulátor;
·Věnujte pozornost vhodnému oblečení, bezpečné úpravě vlasů, jelikož tyto, stejně jak volné prvky oblečení
mohou být vtažené pohyblivými částmi řezačky;
·Věnujte pozornost tomu, abyste nikdy nezapnuli řezačku náhodně (vypínač je umístěný v držáku zařízení);
·Nezapínejte zařízení v případě podezření o poškození řezačky nebo jakékoliv její části. Vyměň poškozenou
část za novou, nebo kontaktujte servis;
·Nikdy nedemontujte kryty, ani žádné jiné bezpečnostní prvky;
·Nikdy neinstaluj na zařízení doplňky, nebo příslušenství, které není schváleno výrobcem nebo dodavatelem;
·Provádění nezávislých úprav zařízení je zakázáno;
·Nenechávejte zařízení bez dozoru, anebo v dosahu osob, které nemají kvalifikace k jeho obsluze;
·Během činnosti používejte speciální ochranné rukavice na ochranu proti úrazu, nebo trvalé invaliditě;
·Nikdy neodstraňujte ani nezvedejte kryt kotouče během práce, zkontrolujte kryt před každým zahájením
práce;
·Nikdy se nedotýkejte rukama pohyblivých prvků zařízení a jeho kotouče;
·Kotouče musí být ostré a udržované v čistotě;
·Držte ruce v bezpečné vzdálenosti od ostrých prvků, nikdy nezkoušejte odebírat řezaný materiál, pokud se
řezný kotouč točí;
·Po skončení práce vždy vypněte nůž a odstraňte z něj akumulátor;
·Pokud nepoužíváte nabíječku, odpojte ji oz elektrické zásuvky.
Všechny opravy může provádět výhradně kvalifikovaný technik.
Elektrická instalace řezačky:
Zkontrolujte, zda napětí v elektrické zásuvce odpovídá údajům na nabíječce: jedná se o jednofázové napětí
230V 50Hz.
Zkontrolujte správnost elektrického zapojení v zástrčce a v elektrické zásuvce věnujte pozornost ochraně
proti úrazu elektrickým proudem.
Připojujte zařízení výhradně k zásuvce, která je uzemněná.
Pokud musíte používat prodlužovací kabel, volte výhradně ty nejkvalitnější, které mají uzemnění.
Dodržujte platné elektrické a bezpečnostní normy.
POZOR – všechny práce spojené s elektrickou instalací musí provádět odborně kvalifikovaný
elektrikář.
Před zahájením práce:
Používání zařízení zbaveného některého bezpečnostního prvku (krytu kotouče) vyvolává ohrožení a je
bezpodmínečně zakázáno.
Při práci by se měl na pracovním stole nacházet pouze materiál, který se bude řezat.
Když si všimnete nesprávné fungování zařízení, okamžitě je vypněte a informujte mechanika nebo
nadřízeného. Po ukončení práce zařízení vypněte a vytáhněte z něj akumulátor.
Když měníte akumulátor, vždy nejdřív zařízení vypněte. Před opětovným vložením akumulátoru zkontrolujte,
zda je řezačka vypnutá.
Zařízení vypínejte a baterií vytahujte vždy před provedením výměny kterékoliv součásti a před zahájením
činností údržby.
Toto zařízení není hračka!
Pozor!
Zařízení se nesmí používat k jiným účelům a na jiné materiály, než to vyplývá z jeho určení.
Nedodržování uvedeného pravidla může být pro uživatele nebezpečné a může způsobit trvalé poškození
zařízení.
Před zahájení používání je třeba se seznámit s následujícím návodem na obsluhu, všeobecnými
bezpečnostními pravidly a návodem na obsluhu.
TEXI Zorro 110 Free uživatelský manuál
4

TEXI Zorro 110 Free uživatelský manuál
Technické údaje
Balení obsahuje:
Kotoučovou řezačku bezdrátovou; 2 kusy osmihranných kotoučů s průměrem 110 mm;
Nabíječku + 2 akumulátory; Imbusový klíč a zástrčný klíč
Rozměr řezného kotouče Průměr kotouče 110 mm
Výška řezu 32 mm
Hladina hluku <55 dB
Hmotnost 1,5 kg
5 stupňová rychlost 800/950/1100/1250/1400 rpm.
Kapacita akumulátoru 2500 mAh
Napětí 16,8 V
Napětí nabíječky 230 V
Namontování akumulátoru v zařízení
POZOR: Před namontováním lithiových akumulátorů se přesvědčte, že je zařízení
vypnuto – vypínač na držáku je ve vypnuté poloze „0“.
Nůž musí být vypnutý během celého postupu, také když se akumulátor vytahuje, nebo
mění.

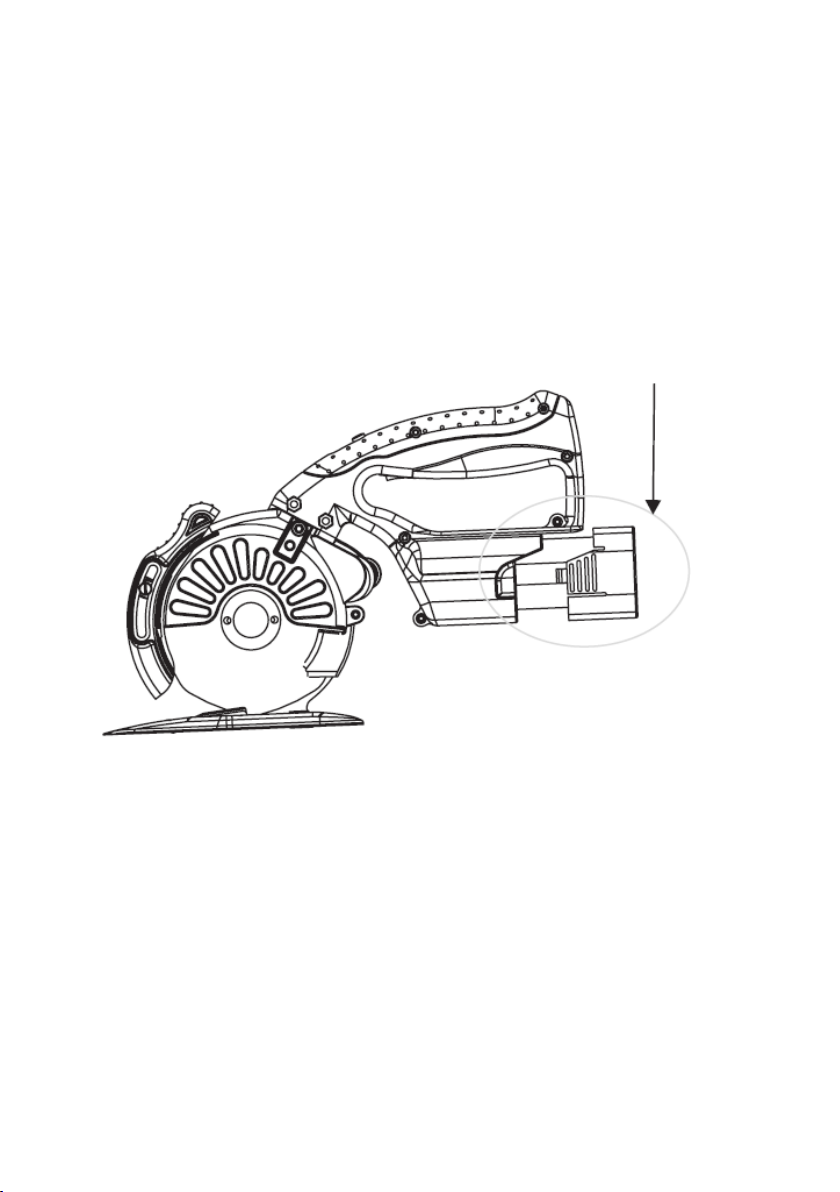

1. Zasuňte akumulátor do otvoru, který se nachází v zadní části zařízení, jak je to znázorněno
na následujícím obrázku.
2. Věnujte pozornost správnému umístění akumulátoru podle pólů.
3. Zastrčte akumulátor tak, abyste uslyšeli cvaknutí, což znamená, že byla baterie správně
upevněna/zajištěna.
5

Základní operace

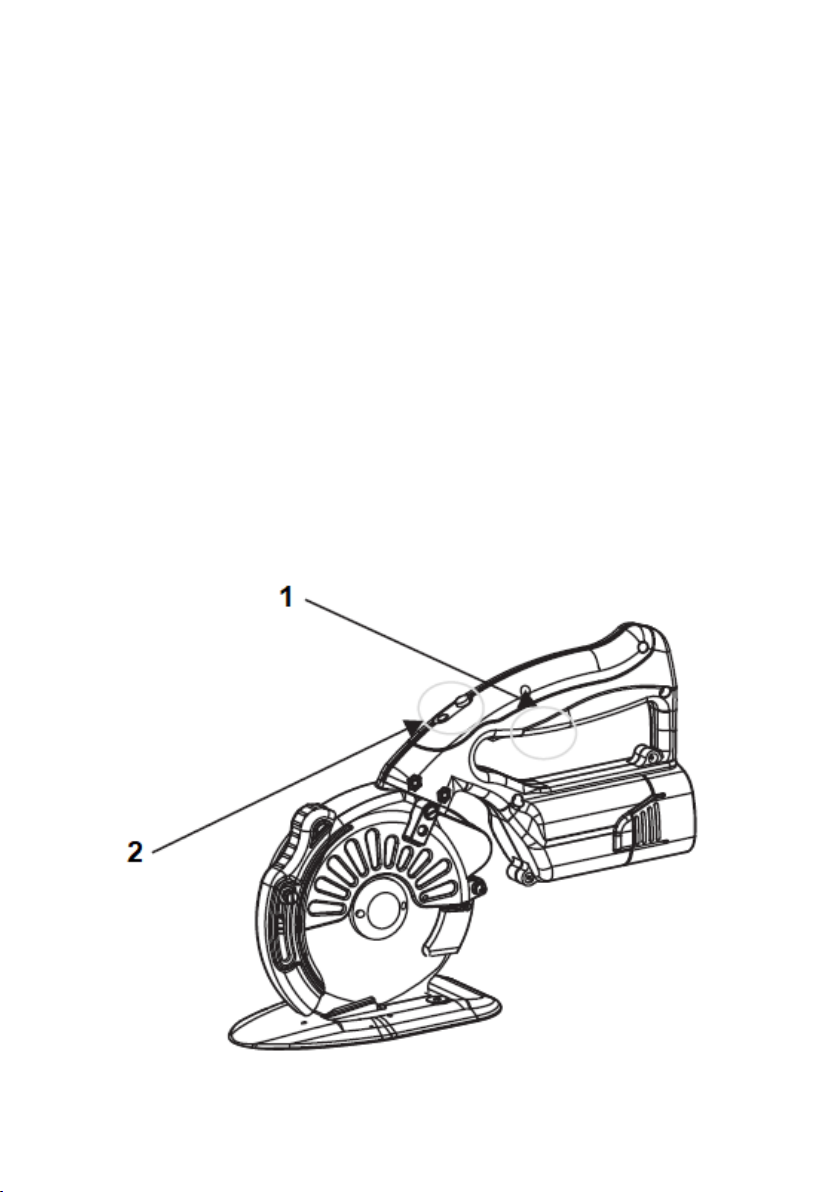

1. Hlavní vypínač je umístěný na vnitřní straně držáku (1). POZOR: Hlavní vypínač spouští
fungování kotouče – je třeba dodržovat zvláštní opatrnost, abyste nespustili řezačku
náhodným způsobem. K zapnutí řezačky by mělo dojít výhradně, pokud je pracovní pole a
materiál určený k řezání řádně připraven a obsluha řezačky je připravena k zahájení práce.
Označení na vypínači: “1” znamená, že je zařízení zapnuto, “0” znamená vypnutí řezačky.
Pokud je nůž zapnutý, dochází k aktivaci kotouče, a také svítí červená kontrolka nacházející
se v horní části držáku (2).
2. Přizpůsobení rychlosti řezání.
Kotoučová řezačka TEXI ZORRO 110 FREE může pracovat s pě různými rychlostmi:
800/950/1100/1250/1400 rpm.
Abyste zvolili požadovanou rychlost, musíte stlačit (jedno stlačení) funkční tlačítko
nacházející se v horní části držáku (2). Každé jednotlivé stlačení tlačítka mění rychlost o
jeden stupeň.
3. Osvětlení pracovního pole - LED světlo
Pro zapnutí zabudovaného LED světla, je třeba stlačit a přidržet (po dobu cca 3 sekund)
funkční tlačítko, které je v horní části držáku (2). Stejným způsobem se LED světlo vypíná.
TEXI Zorro 110 Free uživatelský manuál
6

Řezání
1. Před zahájením práce je třeba řádně připravit pracovní pole a také materiál, který se bude
řezat.

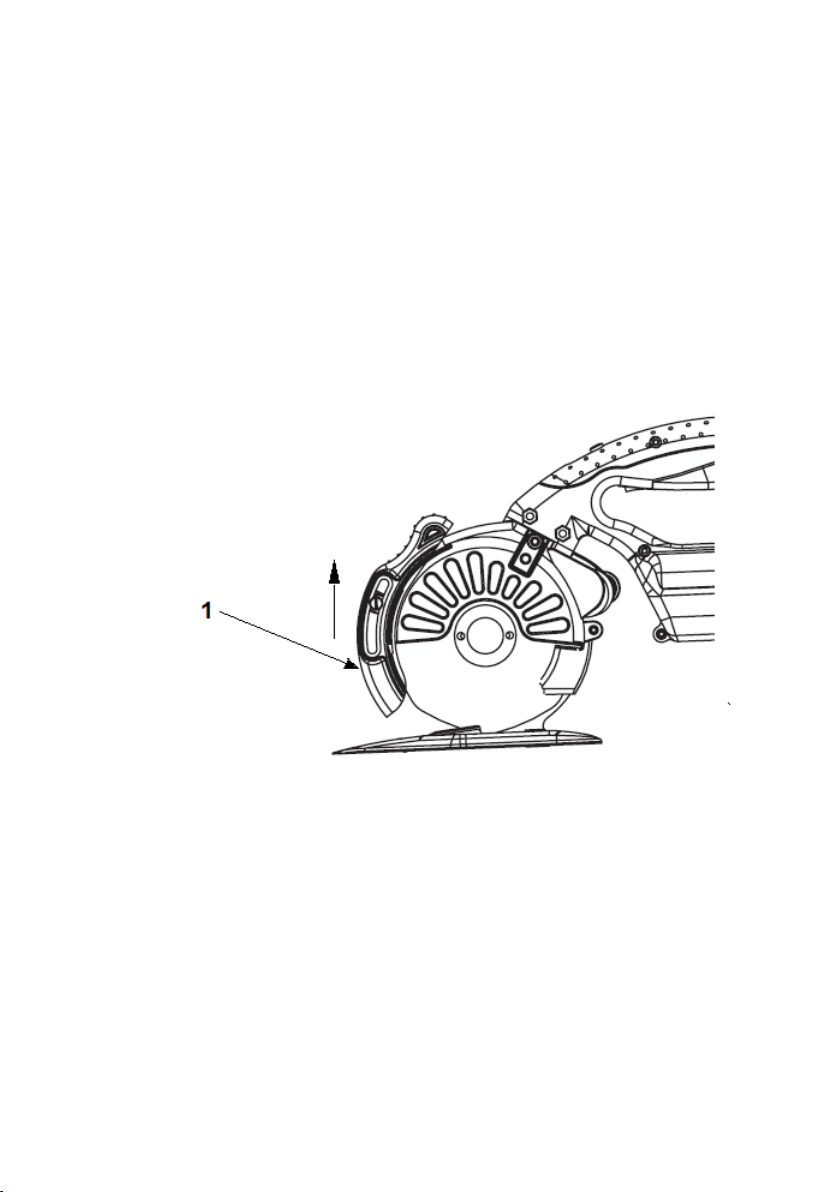

2. Přizpůsobte výšku předního krytu kotouče (1), přesuňte jej mírně směrem nahoru.
Přesvědčte se, že je kryt zvednutý do vhodné výšky, která umožní řezání potřebného množství
materiálu, avšak zbytek kotouče musí být důkladně zakrytý. Nikdy nezvedejte kryt výše, než je
to vyžadováno pro určité řezání.
POZOR: Nastavení výšky krytu se musí provádět, když je řezačka vypnutá.
3. Po přizpůsobení výšky krytu zahajte řezání. Zapněte vypínač na “1”, přizpůsobte rychlost a
LED osvětlení.
Během práce je bezpodmínečně zakázáno dotýkat se kotouče, nebo jiných pohyblivých
součásti zařízení.
Výměna akumulátorů
TEXI ZORRO 110 FREE se dodává v balení s nabíječkou a dvěma akumulátory.
POZOR: Před odstraněním/výměnou akumulátoru je třeba vždy vypnout pohon řezačky (hlavní
vypínač musí být v poloze „0“).
1. Vypněte pohon řezačky (vypínač musí být v poloze “0“).
2. Vytáhněte akumulátor z řezačky mírným stlačením místa na obou stranách zařízení
označeného vypouklými proužky.
3. Vybitý akumulátor je třeba umístit v nabíječce a tuto zapojit do zásuvky s vhodným napětím
(220 V).
TEXI Zorro 110 Free uživatelský manuál
7

Výměna kotouče
POZOR: Před jakýchkoliv technických prací (jako je výměna kotouče, výměna brousku) musí
být zařízení vypnuto a akumulátor musí být ze zařízení odstraněný.
Aby zařízení správně fungovalo, musí být kotouče vždy dobře nabroušené, bez naštípnutí, a
udržované v čistotě.
4. Po cca 120 minutách by měl být akumulátor nabitý, což bude ohlášeno rozsvícením zelené
kontrolky nabíječky.
5. Odpojte nabíječku od zdroje elektřiny.
6. Přesvědčte se, že je řezačka vypnutá a až pak namontujte nabitý akumulátor do zařízení (viz
část „Namontování akumulátoru v zařízení").

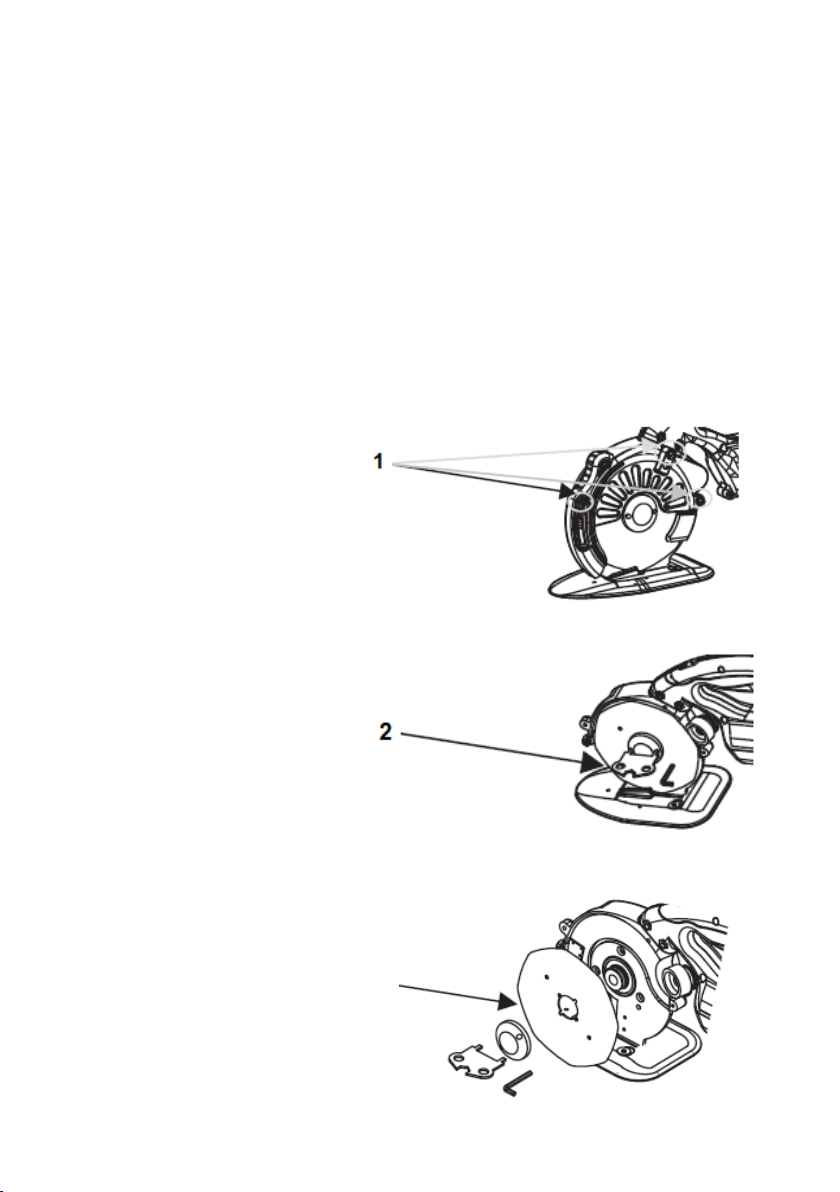

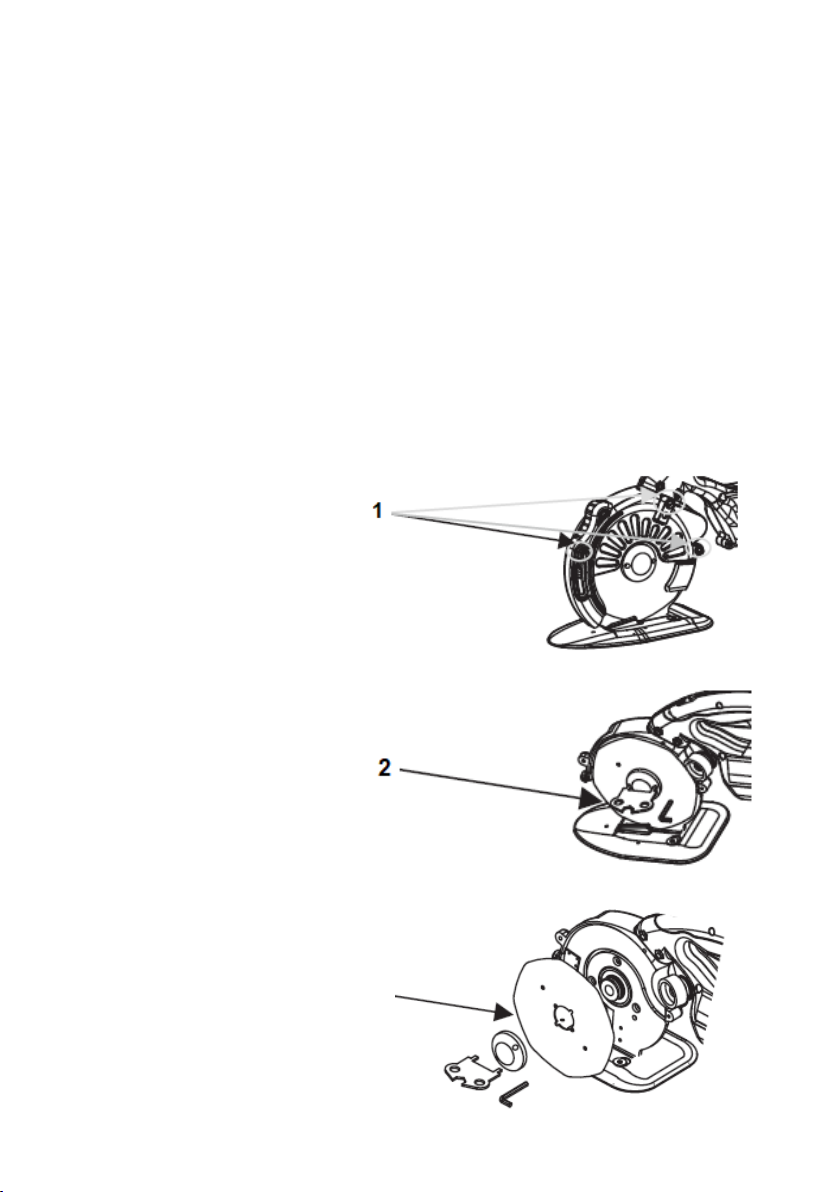

1. Odstraňte tři šrouby (1) upevňující
boční kryt.
2. Umístěte šestihranný klíč do
polohovacího otvoru. S použitím
upínacího klíče (2) odšroubujte
vprotisměru pohybu hodinových
ručiček napínací kotouč. Odstraňte
kotouč.
3. Upevněte nový kotouč. Postupujte
vopačném pořadí než v předchozím popisu
odmontování a upevněte postupně zpět
všechny dříve odmontované prvky.
TEXI Zorro 110 Free uživatelský manuál
8

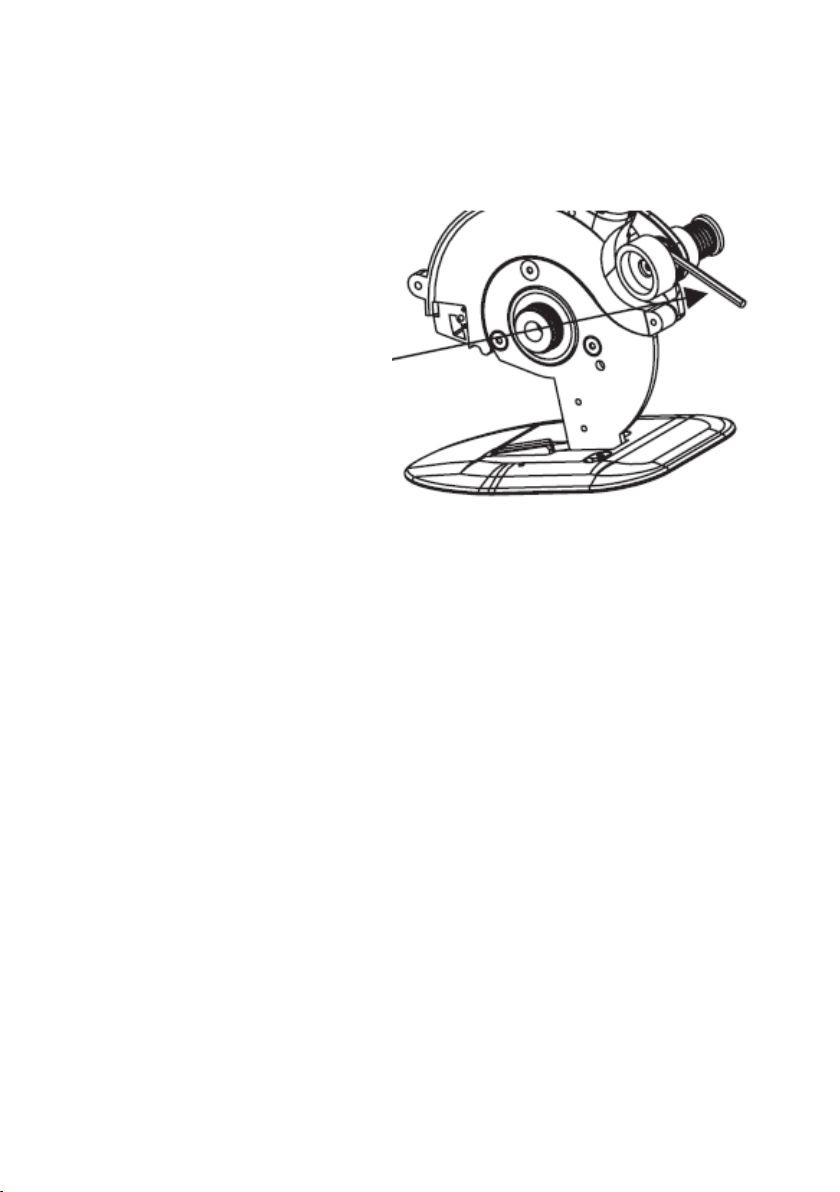

Výměna brousku
POZOR: Před zahájením jakýchkoliv technických prací (jako je výměna kotouče, výměna
brousku) musí být napájení zařízení vypnuto, a akumulátor musí být ze zařízení
odstraněn.

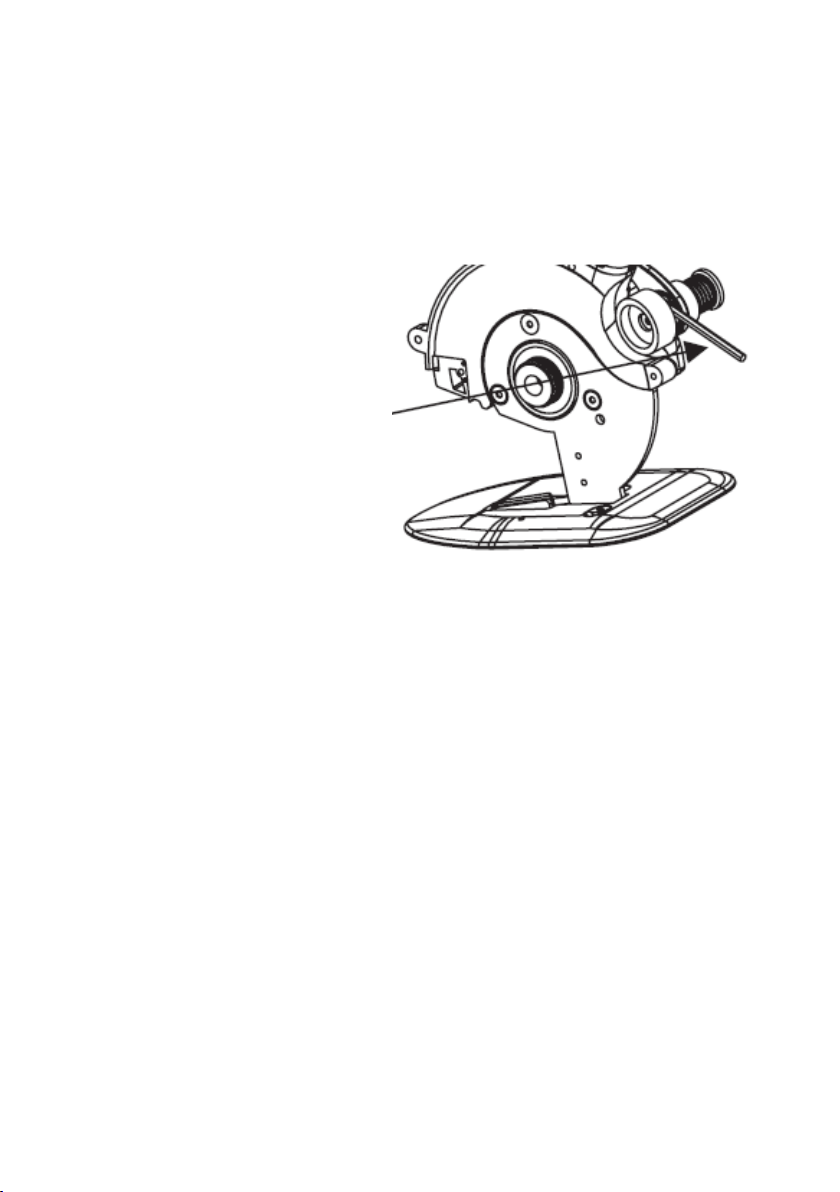

Přidržte brousek rukou. Nasaďte klíč do
polohovacího otvoru a zajistěte.
Následně odšroubujte opotřebený
brousek otáčením klíče ve směru šipky.
Následně vyměňte opotřebený brousek
za nový tak, že budete postupovat
vopačném pořadí.
TEXI Zorro 110 Free uživatelský manuál
9

Údržba
Používejte výhradně dobře nabroušené kotouče. Jakékoliv poškození jejich čepele může
způsobit nesprávný chod zařízení.
Mazání
Po 40 hodinách práce by měl být kotouč namazán.
Broušení
Vždy používejte ostrý kotouč, Je třeba jej nabrousit vždy, když si všimnete, že se otupil.
Nastavte rychlost nože na nejnižší otáčky 800 rpm.).
Jemně přitlačte brousek směrem k noži a bruste jej cca 2-3 sekundy.
Kontrola upevňovacích šroubů
Pravidelně kontrolujte všechny upevňovací šrouby a přesvědčte se, zda jsou řádně utažené.
Pokud by kterýkoliv šroub nebyl utažen, okamžitě je utáhněte – odkládání této činnosti může
vést ke vzniku závažného nebezpečí.
Požadavky ohledně pracovního prostředí
1. Udržujte na pracovišti čistotu. Prach, nebo znečištění jiného druhu mohou mít negativní vliv
na správnou činnost řezačky.
2. Používejte řezačku při běžných teplotních podmínkách (10-45°C), vlhkost vzduchu by měla
být nižší než 85%.
3. Před zahájením jakýchkoliv technických prací (jako je výměna kotouče, výměna brousku)
musí být napájení zařízení vypnuto, a akumulátor musí být ze zařízení odstraněn.
4. Pokud řezačka nepracuje, je třeba spustit kryt kotouče do nejnižší polohy.
5. Po skončení práce vždy řezačku vypněte a vytáhněte z ní akumulátor.
TEXI Zorro 110 Free uživatelský manuál
10

Seznam součásti TEXI ZORRO 110
TEXI Zorro 110 Free uživatelský manuál
11

1Držák
2Akumulátor
3Rám brousku
4Pružina
5Brousek
6Deska
7Šroub
8Spoj
9Šroub
10 Šeshranný šroub
11 Mace
12 Šroub
13 Šroub
14 Šroub
15 Kryt
16 Šeshranný šroub
17 Hlavní deska
18 Deska
19 Led světlo
20 Šroub
21 Vnitřní kryt
22 Kotouč
23 Kryt
24 Plsť
25 Maznička
26 Přítlačná pružina
27 Šroub
28 Šroub
29 Přítlak kotouče
30 Podložka
31 Šeshranný šroub
32 Mace
33 Šroub
34 Zajištění
35 Vedení řezného kotouče
36 Objímka
37 Šroub
38 Váleček
39 Kryt řezného kotouče
40 separátor – oddělovač
41 Šeshranný šroub
42 Šroub
43 Nabíječka
44 Imbusový klíč
45 Maznička
46 Zástrčný klíč
TEXI Zorro 110 Free uživatelský manuál
12

WICHTIG!
Diese Bedienungsanleitung enthält wichtige Hinweise für den richtigen, sicheren und wirtschaftlichen Umgang
mit dem Gerät. Die Anwendung der hier beschriebenen Vorgehensweisen schützt vor Gefahren, ermöglicht
die Verkürzung der Arbeitspausen, Steigerung der Zuverlässigkeit und Lebensdauer des Gerätes. Die Bedie-
nungsanleitung muss immer am Arbeitsplatz verfügbar sein. Das Gerät darf nur von einem in Arbeitssicherheit
und Gesundheitsschutz geschulten Mitarbeiter nach dem Lesen dieser Bedienungsanleitung bedient werden.
Der Lieferant haftet nicht für Schäden, die durch unsachgemäßen oder nicht bestimmungsgemäßen Gebrauch
entstehen.
ALLGEMEINE SICHERHEITSHINWEISE
·Halten Sie den Arbeitsplatz sauber und aufgeräumt;
·Das Gerät darf keinen extremen Witterungsverhältnissen ausgesetzt werden;
·Der Trennschleifer darf nicht in Räumen eingesetzt werden, in denen Aerosole versprüht werden oder Sau-
erstoff zugeführt wird;
·Der Arbeitsplatz muss gut beleuchtet sein;
·Verwenden Sie das Gerät ausschließlich gemäß seinem Bestimmungszweck;
·Gehen Sie bei der Arbeit stets mit Vorsicht vor;
·Schalten Sie den Trennschleifer beim Batteriewechsel immer aus;
·Bevor die Trennscheibe oder der Schleifstein ausgewechselt werden, muss der Trennschleifer immer ausge-
schaltet und der Akku entfernt werden;
·Achten Sie auf die richtige Kleidung. Haare oder lose Kleidungsstücke können durch die beweglichen Teile
des Trennschleifers erfasst und eingezogen werden;
·Achten Sie darauf, dass der Trennschleifer nie versehentlich eingeschaltet wird (der Schalter befindet sich
im Griff des Gerätes);
·Schalten Sie das Gerät nicht ein, wenn Sie den Verdacht haben, dass die Trennscheibe oder anderes Teil
des Gerätes beschädigt ist. Ersetzen Sie das beschädigte Teil durch ein neues, oder wenden Sie sich an
die Kundendienststelle;
·Entfernen Sie niemals die Schutzabdeckungen oder andere Sicherheitsvorrichtungen;
·Installieren Sie niemals Anbauteile oder Zubehör an dem Gerät, die nicht vom Hersteller oder Lieferanten
genehmigt sind;
·Eigenständige Änderungen am Gerät sind verboten;
·Lassen Sie das Gerät niemals unbeaufsichtigt oder in Reichweite von Personen, die nicht für die Bedienung
des Geräts qualifiziert sind;
·Tragen Sie bei der Arbeit zum Schutz vor Verletzungen oder dauerhaften Körperschäden spezielle Schutz-
handschuhe;
·Die Schutzabdeckung der Trennscheibe darf niemals während des Betriebs entfernt oder angehoben wer-
den. Die Schutzabdeckung muss immer vor Arbeitsbeginn geprüft werden;
·Berühren Sie die beweglichen Elemente des Geräts und die Trennscheibe niemals mit den Händen;
·Die Trennscheibe muss scharf sein und sauber gehalten werden;
·Halten Sie Ihre Hände von scharfen Teilen fern. Versuchen Sie niemals, das geschnittene Material bei sich
drehender Trennscheibe zu entfernen;
·Schalten Sie nach beendeter Arbeit stets den Trennschleifer aus und entfernen Sie den Akku;
·Wenn das Ladegerät nicht verwendet wird, trennen Sie es bitte von der Steckdose.
Sämtliche Reparaturen dürfen ausschließlich von einem qualifizierten Techniker durchgeführt werden.
Elektroinstallation für das Ladegerät:
Prüfen Sie, ob die Versorgungsspannung in der Steckdose mit den Angaben auf dem Ladegerät überein-
stimmt. Bei der Versorgungsspannung muss es sich um eine einphasige Wechselspannung von 220 - 230V,
50Hz handeln.
Überprüfen Sie, ob die elektrischen Anschlüsse im Stecker und in der Steckdose richtig ausgeführt sind und
achten Sie dabei auf den Berührungsschutz der Steckdose.
Schließen Sie das Gerät nur an eine geerdete Steckdose an.
Wenn Sie Verlängerungskabel verwenden müssen, wählen Sie nur hochwertige Kabel, die über eine Erdung
verfügen.
Halten Sie aktuell geltende Normen in den Bereichen Elektrik sowie Arbeitssicherheit und Gesundheitsschutz
ein.
ACHTUNG - Alle elektrischen Arbeiten an der Elektrik müssen von einer ausgebildeten Elektrofach-
kraft ausgeführt werden.
Vor Arbeitsbeginn:
Die Verwendung eines Gerätes an dem irgendeine der Sicherheitsvorrichtungen (Schutzabdeckung der
Trennscheibe) fehlt, stellt eine Gefahr für den Bediener dar und ist absolut verboten.
Bei der Arbeit darf sich nur das zu schneidende Material auf dem Arbeitstisch befinden.
Wenn Sie eine Funktionsstörung am Gerät feststellen, schalten Sie das Gerät sofort aus und benachrichtigen
Sie einen Mechaniker oder den Vorgesetzten. Nach dem Beenden der Arbeit, muss das Gerät ausgeschaltet
und der Akku aus dem Gerät entfernt werden.
Schalten Sie vor dem Wechseln des Akkus das Gerät immer aus. Prüfen Sie vor dem Einsetzen des Akkus,
ob das Gerät ausgeschaltet ist.
TEXI Zorro 110 Free Bedienungsanleitung
13

Vor dem Auswechseln irgendeines der Teile des Geräts und vor Wartungs- und Pflegearbeiten muss immer
das Gerät ausgeschaltet und der Akku aus dem Gerät entfernt werden.
Dieses Gerät ist kein Spielzeug!
Achtung!
Die Maschine darf nicht für andere als die vorgesehenen Zwecke und Materialien verwendet werden.
Das Nichtbeachten der oberen Anweisung kann zu Personenschäden und zur dauerhaften Beschädigung
des Gerätes führen.
Lesen Sie vor dem Gebrauch die folgende Bedienungsanleitung sowie die allgemeinen Sicherheitshinweise
und Wartungsanweisungen.
Technische Daten
Maße der Trennscheibe Durchmesser der Trennscheibe 110 mm
Schneidtiefe 32 mm
Geräuschpegel < 55 dB
Gewicht 1,5 kg
5 Geschwindigkeitsstufen 800/950/1100/1250/1400 U/min
Akku-Kapazität 2500 mAh
Spannung 16,8 V
Netzspannung des Ladegeräts 230 V
Lieferumfang:
Akku Trennschleifer;
2 achteckige Trennscheiben mit einem Durchmesser von 110 mm;
Ladegerät + 2 Akkus;
Inbusschlüssel und Flügelschlüssel
TEXI Zorro 110 Free Bedienungsanleitung
14

Einsetzen des Akkus in das Gerät
HINWEIS: Vergewissern Sie sich vor dem Einsetzen der Lithiumakkus, dass das Gerät
ausgeschaltet ist - der Schalter am Griff muss sich in der Stellung „0“ befinden.
Der Trennschleifer muss während des gesamten Vorgangs sowie beim Entfernen oder
Ersetzen des Akkus ausgeschaltet sein.
1. Setzen Sie den Akku in die Öffnung auf der Rückseite des Geräts ein, wie in der Abbildung
unten dargestellt.
2. Achten Sie beim Einsetzen auf die richtige Ausrichtung des Akkus.
3. Drücken Sie den Akku hinein, bis ein Klicken zu hören ist. Dies bedeutet, dass der Akku rich-
tig eingesetzt und eingerastet ist.
TEXI Zorro 110 Free Bedienungsanleitung
15

Bedienung
1. Der Hauptschalter befindet sich an der Innenseite des Griffs (1). HINWEIS: Der Haupt-
schalter schaltet die Trennscheibe ein. Es muss besonders darauf geachtet werden, dass die
Trennscheibe nicht unbeabsichtigt eingeschaltet wird! Der Trennschleifer darf nur dann ein-
geschaltet werden, wenn der Arbeitsbereich und das zu schneidende Material richtig vorbe-
reitet sind und der Bediener bereit ist, mit der Arbeit zu beginnen.
Markierungen auf dem Schalter: „1“ bedeutet einschalten des Geräts, „0“ bedeutet ausschal-
ten des Geräts.
Beim Einschalten des Trennschleifers wird die Trennscheibe in Gang gesetzt und das rote
Licht im oberen Teil des Griffs (2) leuchtet auf.
2. Anpassen der Schneidgeschwindigkeit.
Der Trennschleifer TEXI ZORRO 110 FREE kann mit fünf Geschwindigkeiten betrieben wer-
den: 800/950/1100/1250/1400 U/min
Um die gewünschte Geschwindigkeit einzustellen muss der Funktionsschalter im oberen Teil
des Griffs (2) gedrückt werden. Nach jedem Drücken des Schalters wird die Geschwindigkeit
um eine Stufe erhöht.
3. Beleuchtung des Arbeitsbereichs - LED-Leuchte
Um die integrierte LED-Leuchte einzuschalten, die Funktionstaste im oberen Teil des Griffs
(2) ca. 3 Sekunden lang gedrückt halten. Das Ausschalten der LED-Lampe erfolgt auf die
gleiche Weise.
TEXI Zorro 110 Free Bedienungsanleitung
16

Schneiden
1. Vor Beginn der Arbeit müssen der Arbeitsbereich und das zu schneidende Material entspre-
chend vorbereitet werden.
2. Stellen Sie die Höhe des vorderen Endes der Schutzabdeckung (1) ein, indem Sie es ein
wenig nach oben schieben. Vergewissern Sie sich, dass die Abdeckung auf eine Höhe ange-
hoben ist, die das Schneiden des Materials ermöglicht und der restliche Teil der Trennscheibe
abgedeckt ist. Heben Sie die Schutzabdeckung nur soweit an, wie dies für das Schneiden
erforderlich ist.
HINWEIS: Das Einstellen der Schutzabdeckung muss bei ausgeschalteter Trennscheibe
erfolgen.
3. Nach dem Einstellen der Höhe der Schutzabdeckung kann mit dem Schneiden begonnen
werden. Stellen Sie den Schalter in die Stellung „1“ und stellen Sie die Drehzahl und die LED-
Leuchte ein.
Es ist absolut verboten, die Trennscheibe oder andere bewegliche Teile des Geräts während
des Betriebs zu berühren.
Auswechseln der Akkus
Der TEXI ZORRO 110 FREE wird zusammen mit einem Ladegerät und zwei Akkus geliefert.
HINWEIS: Vor dem Entfernen/Auswechseln des Akkus muss die Stromversorgung der Trenn-
scheibe immer ausgeschaltet werden (der Hauptschalter muss sich in der Stellung „0“ befin-
den).
1. Schalten Sie die Stromversorgung der Trennscheibe aus (der Schalter muss sich in der Stel-
lung „0“ befinden).
2. Ziehen Sie den Akku aus dem Trennschleifer heraus, indem Sie vorsichtig auf die hervorge-
wölbten Streifen auf beide Seiten drücken.
TEXI Zorro 110 Free Bedienungsanleitung
17

3. Legen Sie den leeren Akku in das Ladegerät ein und schließen Sie es an eine Steckdose mit
geeigneter Spannung (220 V) an.
4. Nach etwa 120 Minuten sollte der Akku aufgeladen sein, was durch die grüne Leuchte auf
dem Ladegerät angezeigt wird.
5. Trennen Sie das Ladegerät von der Steckdose.
6. Stellen Sie zuerst sicher, dass der Trennschleifer ausgeschaltet ist und setzen Sie erst dann
den aufgeladenen Akku in das Gerät ein (siehe Abschnitt „Einsetzen des Akkus in das
Gerät“).
Auswechseln der Trennscheibe
HINWEIS: Bevor mit technischen Arbeiten (wie dem Auswechseln der Trennscheibe oder des
Schleifsteins) begonnen wird, muss das Geräts ausgeschaltet und der Akku aus dem Ge-
rät entfernt werden.
Damit das Gerät ordnungsgemäß funktioniert, muss die Trennscheibe immer gut geschärft, frei
von Scharten und sauber sein.
1. Entfernen Sie die drei Befesti-
gungsschrauben (1) der seitlichen
Schutzabdeckung.
2. Stecken Sie den Sechskantschlüs-
sel in die Positionieröffnung. Mithilfe
des Flügelschlüssels (2) die Spann-
platte entgegen dem Uhrzeigersinn
abschrauben. Nehmen Sie die
Schleifscheibe heraus.
3. Befestigen Sie die Trennscheibe.
Zur Befestigung der zuvor entfernten
Elemente in umgekehrter Reihenfolge
vorgehen.
TEXI Zorro 110 Free Bedienungsanleitung
18

TEXI Zorro 110 Free Bedienungsanleitung
Auswechseln des Schleifsteins
HINWEIS: Bevor mit technischen Arbeiten (wie dem Auswechseln der Trennscheibe oder des
Schleifsteins) begonnen wird, muss das Geräts ausgeschaltet und der Akku aus dem Gerät
entfernt werden.
Halten Sie den Schleifstein mit der
Hand fest. Führen Sie den Schlüssel in
die Positionierungsöffnung ein und
arretieren Sie ihn. Schrauben Sie an-
schließend den verschlissenen Schleif-
stein ab, indem Sie den Schlüssel in
Pfeilrichtung drehen. Gehen Sie beim
Einsetzen des neuen Schleifsteins in
umgekehrter Reihenfolge vor.
19

TEXI Zorro 110 Free Bedienungsanleitung
Pflege
Verwenden Sie nur gut geschliffene Trennscheiben. Eine auf irgendeine Art beschädigte Trenn-
scheibe kann einen fehlerhaften Betrieb des Geräts verursachen.
Ölen
Die Trennscheibe muss nach 40 Betriebsstunden geölt werden.
Schärfen
Verwenden Sie ausschließlich scharfe Trennscheiben. Die Trennscheibe muss geschärft wer-
den, sobald Sie feststellen, dass sie stumpf geworden ist.
Stellen Sie die Geschwindigkeit der Trennscheibe auf die niedrigste Drehzahl (800 U/min) ein.
Schieben Sie den Schleifstein vorsichtig in Richtung Schleifscheibe und schleifen Sie die Trenn-
scheibe ca. 2 - 3 Sekunden.
Kontrolle der Befestigungsschrauben
Prüfen Sie regelmäßig alle Befestigungsschrauben und stellen Sie sicher, dass sie richtig fest-
gezogen sind. Wenn irgendeine der Schrauben nicht festgezogen ist, muss dies sofort korrigiert
werden. Wenn diese Prüfung vernachlässigt wird, kann dies zu einer ernsthaften Gefährdung
führen.
Anforderungen an die Arbeitsumgebung
1. Halten Sie Ihr Arbeitsplatz sauber. Staub und andere Verunreinigungen anderer Art können
sich negativ auf den Betrieb des Trennschleifers auswirken. .
2. Der Trennschleifer sollte unter normalen Temperaturbedingungen (10 - 45 °C) und einer
Luftfeuchtigkeit: von unter 85 % verwendet werden.
3. Bevor mit technischen Arbeiten (wie dem Auswechseln der Trennscheibe oder des Schleif-
steins) begonnen wird, muss das Geräts ausgeschaltet und der Akku aus dem Gerät ent-
fernt werden.
4. Wenn der Trennschleifer nicht verwendet wird, muss sich die Schutzabdeckung in der nied-
rigsten Position befinden.
5. Nach Beendigung der Arbeiten muss der Trennschleifer stets ausgeschaltet und der Akku
entfernt werden.
20
