½ HP Floating Fountain
Model #AS05 • 5.6A, 120V/60Hz
Owner’s Manual

The Pond Guy® |15425 Chets Way, Armada, MI 48005 | Phone: 866-POND-HELP (766-3435) | www.thepondguy.com
TM
1. System Components
AquaStream™ ½ HP Floating Fountain
Model #AC05 • 5.6A, 120V/60Hz
Owner’s Manual
System Components 2A
Safety 2A
Setup & Installation 3A-4A
Maintenance & Winter Storage 4A
Troubleshooting 5A
Replacement Parts 6A
Classic, Crown & Rocket, Geyser
100’, 150’, 200’ & 250’
CONTENTS Page
• Under NO circumstances should anyone enter the water with the electrical equipment plugged in
and/or in operation
• WARNING - Risk of electric shock - This fountain is supplied with a grounding conductor and
grounding-type attachment plug. To reduce the risk of electric shock, be certain that it is
connected only to a properly grounded, grounding-type receptacle. This fountain has not been
investigated for use in swimming pool areas.
• ALWAYS use a GFCI protected receptacle or breaker for this fountain.
• NEVER run the unit out of the water. It will damage the seals and create a dangerous situation for
the operator.
• NEVER lift or drag the fountain by the power cord. Handles are provided for lifting and carrying.
• During freezing temperatures, remove fountain and store inside.
• If installing the fountain from a boat or raft ALWAYS wear a Life Guard approved personal
flotation device.
• ALWAYS use a qualified electrician to install a power source next to your pond.
• Easy to Install, No Tools Required
• Asynchronous Water Cooled Motor, Silicon Carbide (SiC) Shaft Bearing and Ceramic Shaft
• Energy Efficient, Fully Sealed Motor. 5.6A, 670W @ 120V
• Stainless Steel Suction Screen & Body
• Engineering Grade Plastic Discharge & Nozzle Parts
• Operates in as Little as 24” of Water Depth
• Includes 3 Spray Patterns, Classic, Geyser and Crown & Rocket,
Premium Nozzles Available
• Comes standard with 100’ Power Cord. Available in 150’, 200’ and 250’
Power Cord Lengths
• Included Control Panel for Fountain & Optional Light Kits
• 2 Year Warranty
• Provides aeration for ponds up to 1/4 acre, 6’ deep. Larger ponds will require the addition
of diffused air or multiple fountains
THANK YOU FOR CHOOSING THE
The Pond Guy®AquaStream™Floating Fountain
Control Panel
Spray Patterns
Power Cord
w/strain relief cable attachment
2. Important Safety Instructions
2A

A. System Components in the Box:
1. Fountain Pump with Quick Disconnect, float mount ring and
Classic Spray Pattern (installed)
2. Float - Blue
3. Power Cord
4. Control Panel
5. Crown & Rocket Spray Pattern (interchangeable)
6. Geyser Spray Pattern (interchangeable)
B. Prepping the AquaStream™ for Installation:
1) Ensure you have power close to your pond. If you don’t, we recommend to ALWAYS use a
licensed electrician to properly run power down to the pond.
2)Mount the Control Panel in a fixed position next to the power source.
3)Choose Your Spray Pattern (Fig. 3)
a) The AquaStream™ comes packaged with the Classic spray pattern installed. However,
the AquaStream™ includes two additional spray patterns (Geyser and Crown & Rocket).
Pick the one that best suits you or your special event.
b) To change a pattern, simply unscrew the nozzle nut, replace the pattern and reinstall the
nozzle nut.

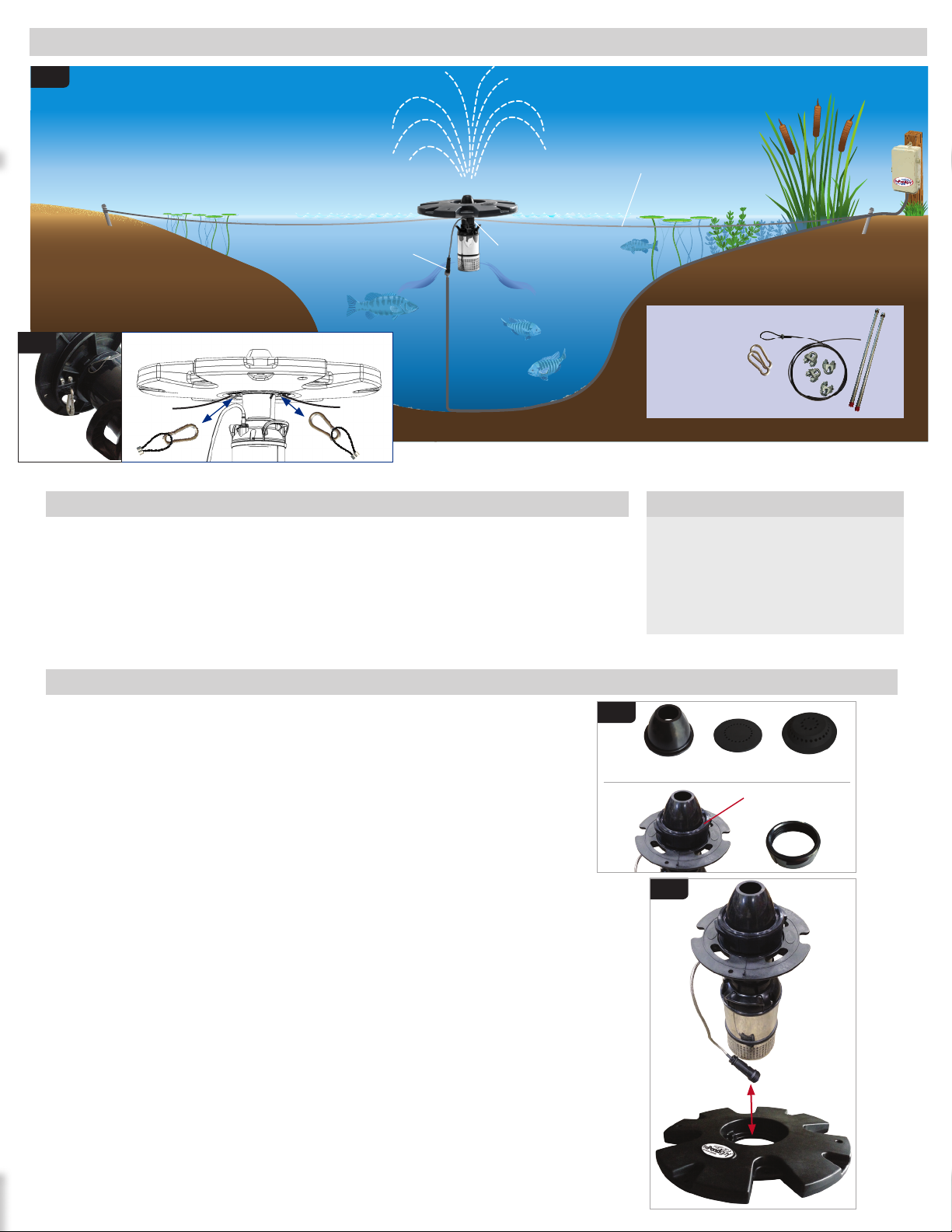

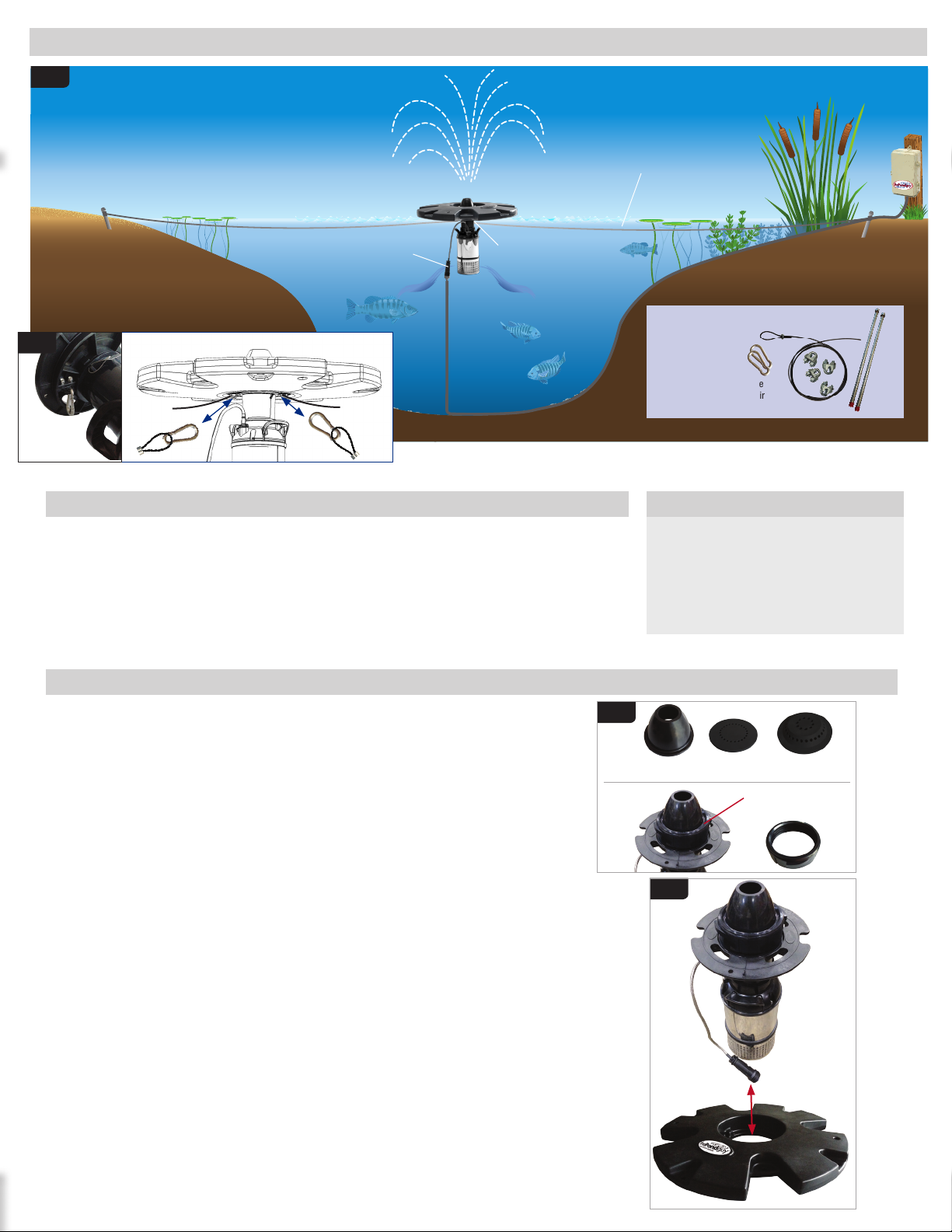

4)Assembling the Unit (Fig. 4)
a) Lay the float flat on the ground with The Pond Guy®logo facing up.
b) Place the fountain pump assembly into the center of the float.
c) Lift the float straight up and ensure that the fountain pump lead power cord passes
through the center hole. Gently lay the fountain to one side.
d) Securely attach the power cord to the fountain pump lead quick disconnect.
e) Attach the power cord strain relief to the loop underneath the float mount ring. (Fig. 2)
f) Attach a mooring cable (not included) for each of the two loops underneath the float
mount ring. (Fig. 2)
3. Setup & Installation
Classic Geyser Crown & Rocket
Fig. 3
Fig. 4
Unscrew Nozzle Nut to
change Patterns
Mooring Kit Options:
#651052 – 150’ Mooring Kit
#651054 – 250’ Mooring Kit
* Mooring Kit Not Included with Fountain
TM
• 2 stakes
• 2 carabiners
• 4 cable clamps
• 150’ or 250’ black vinyl
coated galvanized cable
(Mooring Line)
Recommended Mooring Kit
Power Cord
Loop Loop
Underwater Disconnect Carabiner
AquaStream™ Floating Fountain
Control
Panel
Mooring Stake

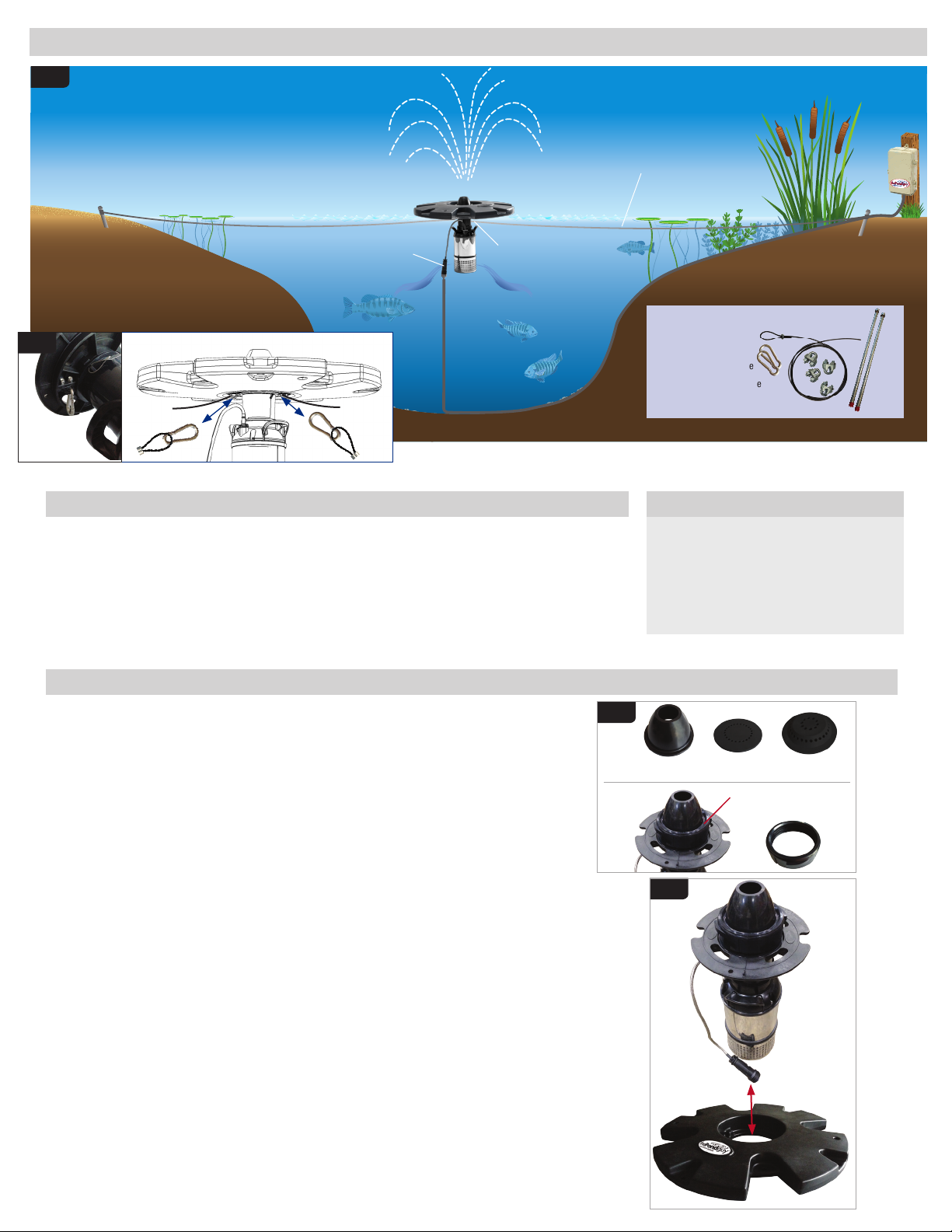

Fig. 1
Fig. 2
Mooring Line
(Vinyl Coated Galvanized Wire)
3A
ENGLISH

g) Installing The Pond Guy®LED Fountain Light Set (sold separately) (Fig. 5)
i) To attach the light, clip the light into the mounting spot on the float and use the vertical
tension screw to secure the light into place. Continue until all lights are attached. Be
mindful of the different lengths of interconnect cord between lights. The 2-light and
4-light set should be clipped into the inside mounting positions.
ii) After attaching the The Pond Guy® LED Fountain Light Set to the float, connect the power
cord to the light kit quick disconnect. Adjust the lights to point to desired direction.
iii) Attach the light set power cord strain relief on to one of the loops underneath the float
mount ring.
h) Pick up the fountain by the float and place into the water. Note: a minimum of 24” of
water is required for proper operation.
i) Tie one side of the mooring rope to a stake and place the stake
securely into the ground.
j) Take the other stake and mooring rope and walk around the pond,
carefully pulling the fountain across the water. Once the fountain is in
position, tie the 2nd mooring rope to the 2nd stake and place securely
into the ground.
k)Ensure both mooring ropes are snug to prevent the fountain from
twisting and shifting during operation.
LED Light AquaStream™ Floating Fountain
Fig. 5
A. Maintenance
1) Disconnect ALL power from the fountain and lights before attempting any maintenance.
2) Periodically clean intake screen of debris, algae and/or aquatic weeds.
B. Winter Removal & Storage
1) Remove the fountain from the pond before ice begins to form.
2) This is the perfect time to clean or power wash any debris on the unit before storing.
3) It is recommended to store the fountain in a place above freezing temperatures.
C. Spring Installation Inspection
1) Before re-installing the fountain in the spring, check the condition of the power cord,
quick disconnect connectors and replace any o-rings that may be cracked.
4. Maintenance & Winter Storage
Lights Plug
Fountain Plug
Fig. 6

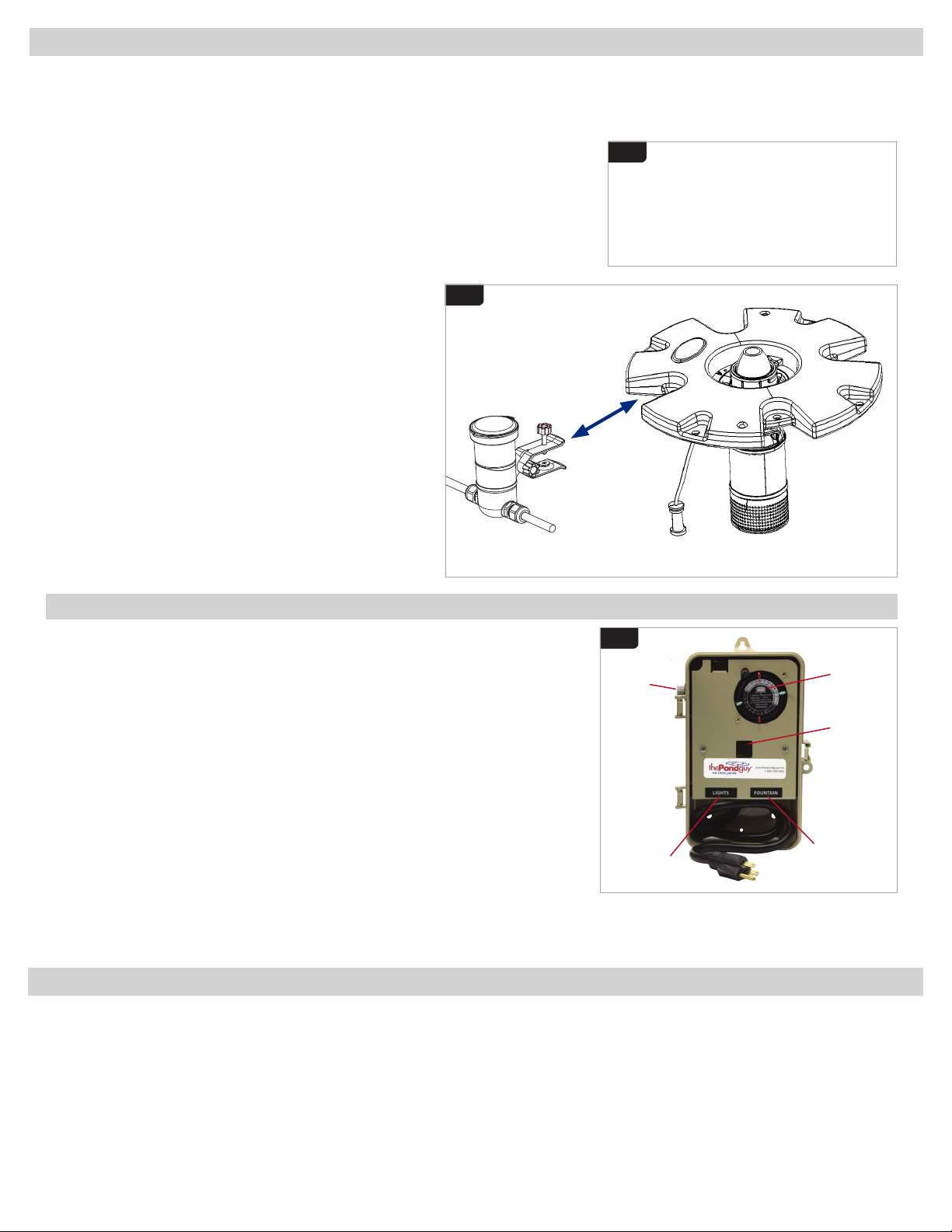

C. Operating the AquaStream™ Floating Fountain for the First Time (Fig. 6)
1) Plug the Control Panel into a power source.
2)Make sure GFCI’s reset button is pushed in.
3)Set timer pins to desired run cycles or 24 hours.
a) If you are using your fountain for aeration, it is recommended to run the fountain
a minimum of 10-12 hours per day, although running them longer can increase
the benefits.
4)Plug the AquaStream™ Floating Fountain’s power cord into the Control Panel outlet
labeled “FOUNTAIN”.
5)If the The Pond Guy®LED Fountain Light Set is installed, plug the light set’s power
cord into the control panel outlet labeled “LIGHTS”.
a) Minor angular adjustments may be needed to the lights to ensure the lights are
illuminating the spray pattern properly.
b) Lights will only operate when the fountain is running and the photocell has
activated the lights. Note: Placing your control panel in a heavily shaded
area or in a dark place will activate the lights continuously when the
fountain is running.
Timer w/Pins
GFCI Reset
3. Setup & Installation, cont.
4A
ENGLISH
Once lights are installed and
clipped into position, adjust
lights for desired direction.
Note
Photocell

5. Troubleshooting - Fountain
5. Troubleshooting - LED Lights
IF FOUNTAIN WON’T RUN
ISSUE CORRECTION
GFCI Tripped Reset GFCI
Power Cord Cut Repair or replace power cord
Intake plugged Clean intake
Timer not running Verify timer is keeping time, replace timer if not
Timer trippers are not set correctly Set on / off trippers correctly
Not enough water in reservoir Bring water level up to at least 24” at fountain
Fountain impeller stuck Remove fountain, clean replace impeller
Breaker tripped due to overcurrent Reduce current load on circuit, check other equipment
Breaker tripped to GFCI Check power cord for cuts, replace/repair
IF NOZZLE HAS POOR QUALITY STREAMS
ISSUE CORRECTION
Intake plugged Clean intake
Not enough water in reservoir Bring water level up to at least 24” at fountain
Debris caught in nozzle hole Remove nozzle, clean, replace
Water coming over the float Check fountain float for water, replace if any
IF FOUNTAIN STARTS AND STOPS
ISSUE CORRECTION
Intake plugged Clean intake
Not enough water in reservoir Bring water level up to at least 24” at fountain
IF STREAMS RAISE AND LOWER
ISSUE CORRECTION
Not enough water in reservoir Bring water level up to at least 24” at fountain
Water coming over the float Check fountain float for water, replace if any
IF FOUNTAIN HUMMING - RUNNING
ISSUE CORRECTION
Normal running Nothing
IF FOUNTAIN HUMMING - NOT RUNNING
ISSUE CORRECTION
Intake plugged Clean intake
Voltage not high enough for starting Make sure voltage at receptacle is 120V+-5%
Fountain impeller stuck Remove fountain, clean replace impeller.
IF LIGHTS TURN ON AND OFF INTERMITTENTLY
ISSUE CORRECTION
Water in fixtures Contact The Pond Guy®for repair/replacement
Photocell defective Replace photocell
LED bulb driver failed Contact The Pond Guy®for repair/replacement
IF ALL LIGHTS DIM
ISSUE CORRECTION
Voltage not high enough for starting Make sure voltage at receptacle is 120V+-5%
IF ONE OR MORE (NOT ALL) LIGHTS DIM
ISSUE CORRECTION
Water in fixtures Contact The Pond Guy®for repair/replacement
Photocell defective Replace photocell
LED bulb driver failed Contact The Pond Guy®for repair/replacement
IF ALL LIGHTS OFF
ISSUE CORRECTION
GFCI Tripped Reset GFCI
Power Cord Cut Repair or replace power cord
Water in fixtures Contact The Pond Guy®for repair/replacement
Voltage not high enough for starting Make sure voltage at receptacle is 120V+-5%
Timer not running Verify timer is keeping time, replace timer if not
Timer trippers are not set correctly Set on / off trippers correctly
Photocell defective Replace photocell
IF ONE OR MORE (NOT ALL) LIGHTS OFF
ISSUE CORRECTION
Water in fixtures
Contact The Pond Guy®for repair/replacementLED bulb driver failed
LED Bulb failed
IF LIGHTS FLICKER
ISSUE CORRECTION
Water in fixtures Contact The Pond Guy®for repair/replacement
Voltage not high enough for starting Make sure voltage at receptacle is 120V+-5%
LED bulb driver failed Contact The Pond Guy®for repair/replacement
5A
ENGLISH

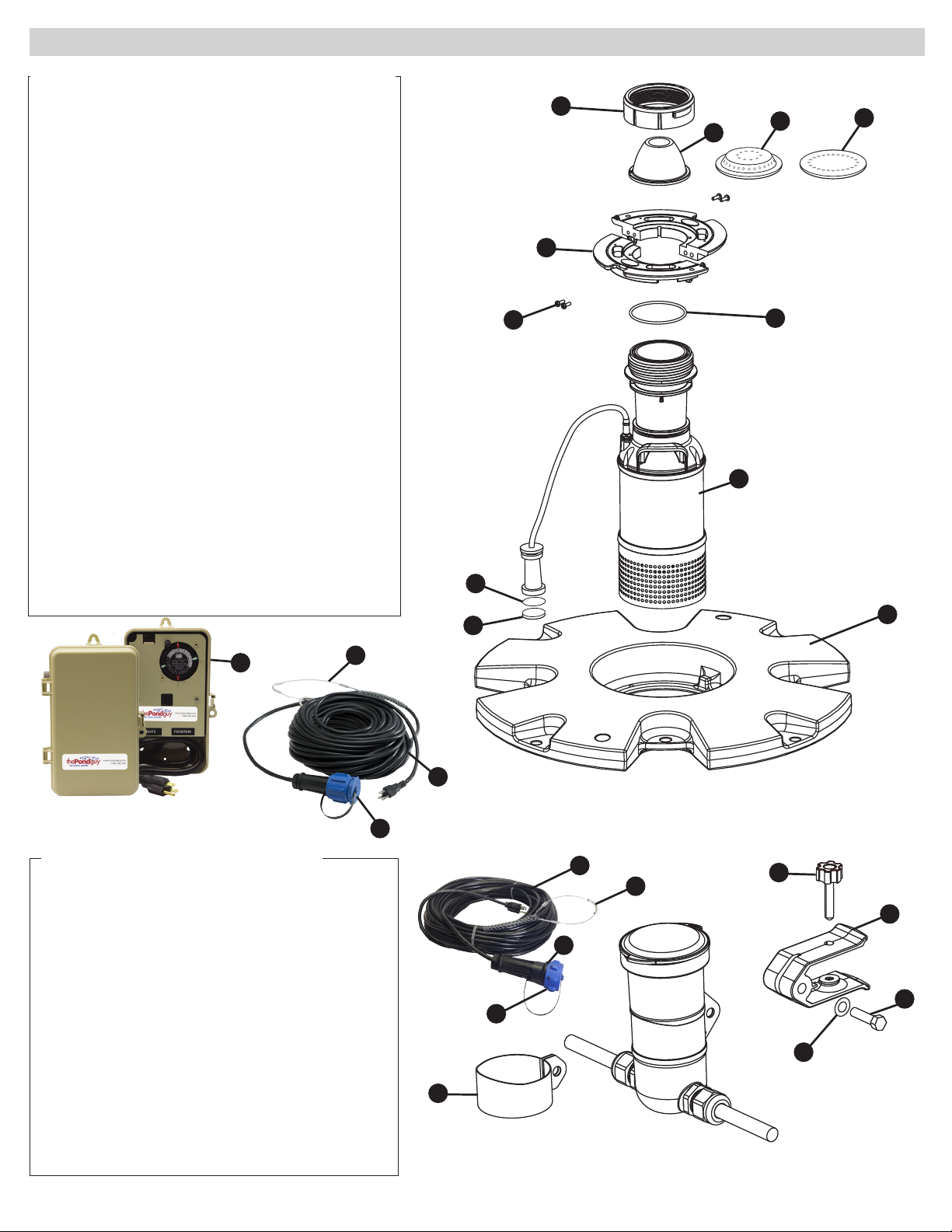

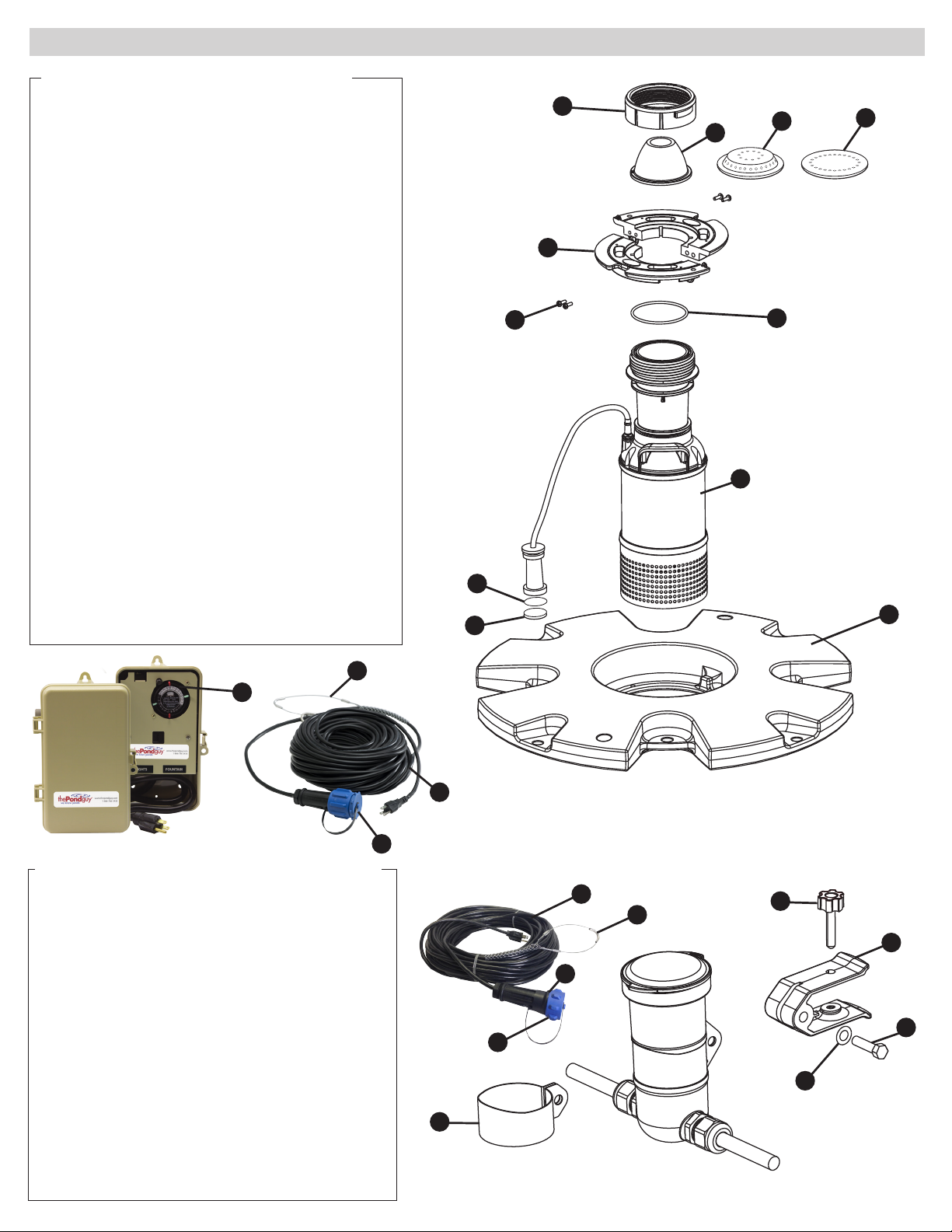

7. Replacement Parts
6A
13
15
14
1
234
7
7
5
6
8
8
9
9
10 11
1. #651310 – Nozzle Nut
Spray Pattern
2. #651315 – Classic Pattern (4185)
3. #651318 – Crown & Rocket Pattern (1037-iB)
4. #651320 – Geyser Pattern (1009-C)
5. #651324 – Float Mount Half Ring
6. #651335 – Float Mount Ring Bolt, ¼ - 20 x ¾”
7. #651311 – Discharge Horn O-Ring
8. #651341 – ½ HP Pump Motor w/Quick Disconnect
& Discharge Horn, 120V
9. #651163 – Female End Cap, O-Ring
10. #651357 – Power Unit Motor Lead End Cap, Female
11. #651339 – Float
12. #651340 – Control Panel
13. Power Cord Options
#651378 – 100 feet, 16/3
#651379 – 150 feet, 14/3
#651380 – 200 feet, 14/3
#651415 – 250 feet, 12/3
14. #651356 – Power Cord End Cap, Male
15. #651060 – Strain Relief (16, 14 gauge)
#651061 – Strain Relief (12 gauge)
Fountain Replacement Parts
12
1. #651307 – Mounting Clamp
2. #651325 – Tension Screw, ¼ - 20 x 1 ¼”
3. #651722 – Bolt, ¼ - 20 x 1 ¼”
4. #651723 – Washer, ¼”
5. #651308 – Band Clamp
6. Power Cord Options
#652646 – 100 feet, 16/3
#652647 – 150 feet, 16/3
#652648 – 200 feet, 16/3
#652649 – 250 feet, 16/3
7. #651060 – Strain Relief (16 gauge)
8. #651357 – Power Cord End Cap, Female
9. #651163 – Female End Cap, O-Ring
LED Light Replacement Parts
1
3
2
4
5
ENGLISH
6

The Pond Guy® |15425 Chets Way, Armada, MI 48005 | Phone: 866-POND-HELP (766-3435) | www.thepondguy.com
TM
2B
AquaStream™ ½ HP Fuente flotante
Modelo #AS05 • 5.6A, 120V/60Hz
Manual del usuario
2. Instrucciones de seguridad importantes
1. Componentes del sistemama
Componentes del sistema 2B
Seguridad 2B
Configuración e Instalación 3B-4B
Mantenimiento y
almacenamiento de invierno 4B
Solución de problemas 5B
Piezas de repuesto 6B
Clásico, la Corona y Cohete, Géiser
100’, 150’, 200’ & 250’
Contenido Página
• Bajo ninguna circunstancia se debe a nadie entrar en el agua con el equipo eléctrico enchufado
y / o en funcionamiento
• ADVERTENCIA - Riesgo de descarga eléctrica - Esta fuente se suministra con un conductor a tierra y un
enchufe con toma de tierra. Para reducir el riesgo de choque eléctrico, asegúrese de que está conectado
únicamente a una tierra adecuada, con toma de tierra del receptáculo. Esta fuente no se ha investigado su
uso en áreas de piscinas.
• SIEMPRE use un receptáculo GFCI protegido o interruptor para esta fuente.
• Nunca haga funcionar la unidad fuera del agua. Esto puede dañar los sellos y crear una situación de peligro
para el operador.
• NUNCA levante o arrastre la fuente por el cable de alimentación. Los mangos se proporcionan para levantar
y transportar.
• Durante las temperaturas de congelación, retire la fuente y almacenar en su interior.
• Si la instalación de la fuente de un barco o balsa SIEMPRE use un protector de vida Flotadores
personales aprobados.
• SIEMPRE use un electricista calificado para que instale una fuente de energía junto a su estanque.
• Fácil de instalar, sin necesidad de herramientas
• Asíncrono refrigerado por agua del motor, carburo de silicio (SiC) cojinete del eje y eje de cerámica
• Eficiente de la Energía, Motor totalmente sellado. 5.6A, 670W @ 120V
• Pantalla de acero inoxidable de succión y Cuerpo
• Descarga y boquilla Ingeniería Grado de plástico Piezas
• Funciona en tan sólo 24” de profundidad de agua
• Incluye 3 tipos de chorro, Clásico, Géiser y Corona y Cohete, Boquillas premium disponibles
• Viene de serie con 100’ cable de alimentación. Disponible en 150’, 200’ y 250’ cable
eléctrico Longitudes
• Incluye panel de control de la fuente y Kits Luz opcionales
• Garantía de 2 años
• Proporciona aireación para estanques de hasta 1/4 acre, 6 pies de profundidad. Estanques más
grandes requerirán la adición de aire difundido o múltiples fuentes
GRACIAS POR ELEGIR LA FUENTE
The Pond Guy®AquaStream™flotante
Panel de Control
Patrones de pulverización
Cable de alimentación
con la cepa de fijación del cable de socorro

TM
A. Componentes del sistema en el casillero:
1. La bomba Fuente con desconexión rápida, flotar aro de montaje y el patrón
clásico aerosol (instalado)
2. Float - Azul
3. Cable de alimentación
4. Panel de control
5. Corona y pulverización cohete patrón (intercambiable)
6. Patrón de rociado Geyser (intercambiables)
B. Preparar la AquaStream™ para la instalación:
1) Asegúrese de que tiene el poder cerca de su estanque. Si no lo hace, le recomendamos
que utilice siempre un electricista con licencia para ejecutar correctamente el poder hasta
el estanque.
2)Monte el panel de control en una posición fija al lado de la fuente de alimentación.
3)Elija su chorro de pulverización (Fig. 3)
a) El AquaStream™ viene con el patrón de rociado clásico instalado. Sin embargo, el
AquaStream™ incluye dos tipos de chorro adicionales (Géiser y la Corona y el Cohete).
Elija el que mejor usted o su evento especial se adapte.
b) Para cambiar un patrón, simplemente desenroscar la tuerca de la boquilla, cambie el
modelo y volver a instalar la tuerca de la boquilla.
4)Montaje de la Unidad (Fig. 4)
a) Acostar a la flotación en el suelo con el logotipo The Pond Guy®hacia arriba.
b) Coloque el conjunto de bomba de la fuente en el centro del flotador.
c) Levante el flotador hacia arriba y asegúrese de que el cable de alimentación principal
bomba de la fuente pasa a través del agujero central. Coloque con cuidado la fuente
a un lado.
d) Fije firmemente el cable de alimentación a la bomba de la fuente principal de
desconexión rápida.
e) Conecte el alivio de tensión del cable de alimentación al lazo debajo del flotador
anillo de montura. (Fig. 2)
f) Conecte un cable de amarre (no incluido) para cada uno de los dos bucles debajo del
flotador anillo de montaje. (Fig. 2)
3. Instalación y Configuración
• 2 estacas
• 2 mosquetones
• 4 abrazaderas de cable
• 150’ o 250’ recubierto de
vinilo cable galvanizado
negro (Dispositivo de amarre)
Kit de amarre recomendado
Cable de
alimentación
Bucle Bucle
Desconecte Submarino mosquetón
AquaStream™ Fuente flotante
Panel de
Control
Estaca de amarre
Clásico Trompeta Crown & Trompeta
Fig. 1
Fig. 2
Fig. 3
Fig. 4
Tuerca Boquilla Desenrosque
para cambiar los patrones
Opciones del kit de amarre:
#651052 – 150’ Kit de amarre
#651054 – 250’ Kit de amarre
*Kit de amarre no está incluido
con la fuente
Dispositivo de amarre
(Vinilo recubierto de alambre galvanizado)
3B
ESPAÑOL

Fig. 6
g) Instalación de la Fuente de luz conjunto The Pond Guy®LED (se vende por separado)
(Fig. 5)
i) Para colocar la luz, cortar la luz en el lugar de montaje en la carroza y utilizar el tornillo de
tensión vertical para asegurar la luz en su lugar. Continúe hasta que se adjuntan todas las
luces. Sea consciente de las diferentes longitudes de cable de interconexión entre las luces.
El conjunto 2-luz y 4-luz debe ser cortado en las posiciones de montaje en el interior.
ii) Después de fijar el sistema de la luz The Pond Guy®Fuente LED al flotador, conecte el cable
de alimentación al equipo de la luz de desconexión rápida. Ajuste las luces para que apunte
a la dirección deseada.
iii) Conecte el juego de luces cable de alimentación de reducción de tensiones a uno de los
bucles por debajo del flotador del anillo de montaje.
h) Recoge la fuente por el flotador y el lugar en el agua. Nota: Se requiere un mínimo de 24”
de agua para su correcto funcionamiento.
i) Ate un lado de la cuerda de amarre a una estaca y colocar la estaca
firmemente en el suelo.
j) Tome el otro juego y amarre de cuerda y caminar alrededor de la
laguna, tirando con cuidado la fuente a través del agua. Una vez que
la fuente está en posición, atar la segunda cuerda de amarre para el
segundo juego y colocar firmemente en el suelo.
k)Garantizar tanto amarre cuerdas estén ajustadas para evitar la
fuente de torsión y desplazamiento durante la operación.
Luz LED AquaStream™ Fuente flotante
Fig. 5
Una vez que las luces se instalan
y recortadas en posición, ajustar
las luces de dirección deseada.
Nota
A. Mantenimiento
1) Desconecte toda la alimentación de la fuente y luces antes de realizar cualquier tarea de mantenimiento.
2) Rejilla de entrada Limpie periódicamente de escombros, las algas y / o malezas acuáticas.
B. Remoción de Invierno y Almacenamiento
1) Retire la fuente del estanque antes de que el hielo comienza a formarse.
2) Este es el momento perfecto para limpiar o poder lavar restos de papel en la unidad antes de almacenarla.
3) Se recomienda almacenar la fuente en un lugar por encima de las temperaturas de congelamiento.
C. Inspección de instalación de Primavera
1) Antes de volver a instalar la fuente en la primavera, compruebe el estado del cable de alimentación,
conectores de desconexión rápida y sustituir las juntas tóricas que pueden ser quebradas.
4. Mantenimiento y almacenamiento de invierno
Luces del
enchufe
Fuente Plug
C. Operar las AquaStream™ Fuente flotante por primera vez (Fig. 6)
1) Conecte el panel de control en una fuente de energía.
2)Asegúrese botón de reinicio de GFCI se empuja en.
3)Establecer pasadores temporizador para ciclos de ejecución deseados o 24 horas.
a) Si usted está utilizando su fuente para la aireación, se recomienda ejecutar la
fuente de un mínimo de 10 a 12 horas por día, a pesar de correr más tiempo puede
aumentar los beneficios.
4)Conecte las AquaStream™ flotante cable de alimentación de la fuente a la toma de
panel de control con la etiqueta “FUENTE”.
5)Si se instala la Fuente Set Luz The Pond Guy®LED, enchufe el cable de alimentación
del sistema de la luz en la toma de panel de control con la etiqueta “luces”.
a) Pueden ser necesarios ajustes angulares menores a las luces para asegurar las
luces están iluminando el patrón de pulverización correctamente.
b) Luces sólo funcionarán cuando la fuente está en marcha y la fotocélula ha activado
las luces. Nota: La colocación de su panel de control en un
área fuertemente la sombra o en un lugar oscuro activará las luces con-
tinuamente cuando la fuente está en marcha.
Temporizador
con chinchetas
Restablecer
GFCI
3. Instalación y Configuración, continuación
4B
ESPAÑOL
Célula
fotoeléctrica

5. Solución de problemas - Fuente
5. Solución de problemas - Luces LED
Si la fuente no se ejecutará
Problema Corrección
GFCI Disparado Restablecer GFCI
Cortar el cable eléctrico Reparar o sustituir el cable de alimentación
Ingesta enchufado ingesta Clean
El temporizador no se ejecuta Verifique temporizador es mantener el tiempo, reemplace
temporizador si no
Excursionistas temporizador no están
correctamente ajustadas Encendido / Apagado excursionistas correctamente
No hay suficiente agua en el depósito Que el nivel llegue agua a por lo menos 24” en la fuente
Fuente impulsor atascado Retire fuente, limpio reemplazar el impulsor
Disyuntor ha saltado por sobrecorriente Reducir la carga de corriente en el circuito, compruebe
otros equipos
Disyuntor ha saltado a GFCI Revise el cable de alimentación presenta cortes,
reemplace / reparación
Si boquilla tiene corrientes de baja calidad
Problema Corrección
Ingesta enchufado ingesta Clean
No hay suficiente agua en el depósito Que el nivel llegue agua a por lo menos 24” en la fuente
Escombros atrapado en el agujero de la
boquilla Retire la boquilla, limpio, reemplace
El agua que viene sobre el flotador Compruebe flotador fuente de agua, sustituir en su caso
Si se inicia fuente y paradas
Problema Corrección
Ingesta enchufado ingesta Clean
No hay suficiente agua en el depósito Que el nivel llegue agua a por lo menos 24” en la fuente
Si corrientes suben y bajan
Problema Corrección
No hay suficiente agua en el depósito Que el nivel llegue agua a por lo menos 24” en la fuente
El agua que viene sobre el flotador Compruebe flotador fuente de agua, sustituir en su caso
Si la fuente zumbido - corriendo
Problema Corrección
funcionamiento normal nada
Si la fuente del tarareo - no correr
Problema Corrección
Ingesta enchufado ingesta Clean
Tensión no lo suficientemente altos para
el arranque
Asegúrese de que la tensión en el receptáculo es de
120V + -5%
Fuente impulsor atascado Retire fuente, limpio reemplazar el impulsor
Si las luces se encienden y apagan intermitentemente
Problema Corrección
El agua en los accesorios Contacto The Pond Guy®para la reparación / reemplazo
Fotocélula defectuosa Reemplace fotocélula
Conductor bombilla LED no Contacto The Pond Guy®para la reparación / reemplazo
Si todas las luces se apagan
Problema Corrección
Tensión no lo suficientemente altos para
el arranque
Asegúrese de que la tensión en el receptáculo es de
120V + -5%
Si uno o más (no todos) Dim lights
Problema Corrección
El agua en los accesorios Contacto The Pond Guy®para la reparación / reemplazo
Fotocélula defectuosa Reemplace fotocélula
Conductor bombilla LED no Contacto The Pond Guy®para la reparación / reemplazo
Si todas las luces
Problema Corrección
GFCI Disparado Restablecer GFCI
Corte del cable de alimentación Reparar o sustituir el cable de alimentación
El agua en los accesorios Contacto The Pond Guy®para la reparación / reemplazo
Tensión no lo suficientemente altos para
el arranque
Asegúrese de que la tensión en el receptáculo es de
120V + -5%
El temporizador no se ejecuta Verifique temporizador es mantener el tiempo, reemplace
temporizador si no
Excursionistas temporizador no están
correctamente ajustadas Encendido / Apagado excursionistas correctamente
Fotocélula defectuosa Reemplace fotocélula
Si uno o más (no todas) las luces apagadas
Problema Corrección
El agua en los accesorios
Contacto The Pond Guy®para la reparación / reemplazoConductor bombilla LED no
Bombilla LED fracasó
Si las luces parpadean
Problema Corrección
El agua en los accesorios Contacto The Pond Guy®para la reparación / reemplazo
Tensión no lo suficientemente altos para
el arranque
Asegúrese de que la tensión en el receptáculo es de
120V + -5%
Conductor bombilla LED no Contacto The Pond Guy®para la reparación / reemplazo
5B
ESPAÑOL

7. Piezas de repuesto
6B
ESPAÑOL
13
15
14
1
234
7
7
5
6
8
8
9
9
10 11
1. #651310 – Tuerca de boquilla
Patrón de pulverización
2. #651315 – Patrón clásico (4185)
3. #651318 – Patrón Crown & Trompeta (1037-iB)
4. #651320 – Patrón Trompeta (1009-C)
5. #651324 – Flotador montar medio anillo
6. #651335 – Flotador perno anillo de montaje,
¼ - 20 x ¾”
7. #651311 – Junta tórica cuerno de descarga
8. #651341 – ½ motor de la bomba HP con
desconexión rápida y el cuerno
de descarga, 120V
9. #651163 – Tapa Mujer, la junta tórica
10. #651357 – Potencia tapa del extremo del cordón,
hembra
11. #651339 – Flotador
12. #651340 – Panel de control
13. Opciones Cable de alimentación
#651378 – 100 pies, 16/3
#651379 – 150 pies, 14/3
#651380 – 200 pies, 14/3
#651415 – 250 pies, 12/3
14. #651356 – Tapa del extremo del cable de
alimentación, masculino
15. #651060 – Descarga de tracción (16, 14 gauge)
#651061 – Descarga de tracción (12 gauge)
Piezas de recambio Fuente
12
1. #651307 – Abrazadera de montaje
2. #651325 – Tornillo de tensión, ¼ - 20 x 1 ¼”
3. #651722 – Tornillo, ¼ - 20 x 1 ¼”
4. #651723 – Arandela, ¼”
5. #651308 – Abrazadera de banda
6. Opciones Cable de alimentación
#652646 – 100 pies, 16/3
#652647 – 150 pies, 16/3
#652648 – 200 pies, 16/3
#652649 – 250 pies, 16/3
7. #651060 – Descarga de tracción (16 gauge)
8. #651357 – Potencia tapa del extremo del
cordón, hembra
9. #651163 – Tapa Mujer, la junta tórica
Piezas de repuesto de luz LED
1
3
2
4
5
6

The Pond Guy® |15425 Chets Way, Armada, MI 48005 | Phone: 866-POND-HELP (766-3435) | www.thepondguy.com
TM
1. Des composants du système
AquaStream™ ½ HP Fontaine Flottante
Modèle #AS05 • 5.6A, 120V/60Hz
Mode d’emploi
Des composants du système 2C
Sécurité 2C
Installation et de configuration 3C-4C
Entretien et de remisage d’hiver 4C
Dépannage 5C
Pièces de rechange 6C
Classique, la Couronne et la Fusée, Geyser
100’, 150’, 200’ & 250’
Teneurs Page
• En aucun cas devrait-on entrer dans l’eau avec l’équipement électrique branché et / ou en exploitation
• AVERTISSEMENT - Risque de choc électrique - Cette fontaine est fournie avec un conducteur de mise à la
terre et une fiche de mise à la terre. Pour réduire le risque de choc électrique, se assurer qu’il est connecté
uniquement à une mise à la terre, de terre réceptacle. Cette fontaine n’a pas été étudiée pour une utilisation
dans des zones de baignade de la piscine.
• Utilisez toujours un GFCI protégée réceptacle ou le disjoncteur pour cette fontaine.
• Ne jamais faire fonctionner l’unité hors de l’eau. Cela pourrait endommager les joints d’étanchéité et de créer
une situation dangereuse pour l’opérateur.
• Ne jamais soulever ou faites glisser la fontaine par le cordon d’alimentation. Des poignées sont prévues pour
le levage et le transport.
• Pendant des températures glaciales, retirez fontaine et stocker à l’intérieur.
• Si vous installez la fontaine d’un bateau ou d’un radeau toujours porter un Life Guard approuvé vêtement de
flottaison individuel.
• Utilisez toujours un électricien qualifié pour installer une source d’alimentation à côté de votre étang.
• Facile à installer, sans outils
• Asynchrone refroidi à l’eau moteur, carbure de silicium (SiC) Arbre roulement et l’arbre en céramique
• Efficacité énergétique, moteur entièrement scellé. 5.6A, 670W @ 120V
• Écran en acier inoxydable et le corps d’aspiration
• Ingénierie année en plastique décharge et des injecteurs Pièces
• Fonctionne en aussi peu que 24” de profondeur de l’eau
• Comprend trois types de jets, Classique, Geyser et de la Couronne et la Fusée,
Buses premium disponibles
• Livré en standard avec 100’ Power Cord. Disponible en 150’, 200’ et 250’ cordon
d’alimentation Longueurs
• Inclus Panneau de configuration pour Fountain et kits d’éclairage en option
• Garantie de 2 ans
• Fournit l’aération pour les étangs jusqu’à 1/4 acres, 6’ de profondeur. Les grands bassins seront
nécessiter l’ajout d’air diffusé ou multiples fontaines
MERCI D’AVOIR CHOISI LA FONTAINE
The Pond Guy®AquaStream™flottant
Panneau de Commande
Motifs de pulvérisation
Cordon d’alimentation
avec la souche fixation du câble de secours
2. Consignes de sécurité importantes
2C

Panneau de Commande
TM
A. Les composants du système dans la boîte:
1. Pompe Fontaine avec déconnexion rapide, flotter bague de montage et de jet de peinture
classique (installé)
2. Float - Bleu
3. Cordon d’alimentation
4. Panneau de configuration
5. Couronne et fusée pulvérisation motif (interchangeables)
6. Geyser motif de pulvérisation (interchangeables)
B. Prepping l’AquaStream™ pour l’installation:
1) Vérifiez que vous disposez puissance proche de votre bassin. Si vous ne le faites pas, nous
vous recommandons de toujours utiliser un électricien agréé pour exécuter correctement la
puissance vers l’étang.
2)Montez le Panneau de configuration dans une position fixe à côté de la source d’alimentation.
3)Choisissez votre forme de jet (Fig. 3)
a) Le AquaStream™ est livré avec le motif de pulvérisation classique installé. Toutefois, le
AquaStream™ comprend deux types de jets supplémentaires (Geyser et la Couronne et à
la Roquette). Choisissez celui que vous ou votre événement spécial convient le mieux.
b) Pour modifier un modèle, il suffit de dévisser l’écrou de buse, remplacer le motif et
réinstaller l’écrou de buse.
4)Montage de l’unité (Fig. 4)
a) Poser le plat du flotteur sur le terrain avec The Pond Guy®logo vers le haut.
b) Placez l’ensemble de pompe de la fontaine au centre du flotteur.
c) Soulever le flotteur vers le haut et se assurer que la pompe de la fontaine cordon
d’alimentation cordon passe par le trou central. Déposer délicatement la fontaine d’un côté.
d) Fixer solidement le cordon d’alimentation à la pompe fontaine plomb déconnexion rapide.
e) Fixez le cordon décharge de traction à la boucle sous le flotteur bague de montage. (Fig. 2)
f) Fixer un câble d’amarrage (non inclus) pour chacune des deux boucles sous le flotteur
bague de montage. (Fig. 2)
3. Installation et de configuration
• deux enjeux
• 2 mousquetons
• 4 colliers de câble
• 150’ ou 250’ recouvert de
vinyle câble galvanisé noir
(Amarrage ligne)
Kit mouillage recommandée
Cordon d’alimentation
Boucle Boucle
Déconnecter sous-marine Mousqueton
Bitte d’amarrage
(Enduit de vinyle fil galvanisé)
AquaStream™ fontaine flottante
Panneau de
contrôle
Jeu d’amarrage
Classique Trompette Crown & Trompette
Fig. 1
Fig. 2
Fig. 3
Fig. 4
Dévisser l’écrou de buse à
modifier les habitudes
Options de kit d’amarrage:
#651052 – 150’ kit mouillage
#651054 – 250’ kit mouillage
* Kit mouillage non inclus avec fontaine
3C
FRANÇAIS

g) Installation de la fontaine de lumière Set The Pond Guy®LED (vendu séparément)
(Fig. 5)
i) Pour fixer la lumière, couper la lumière dans la tache de montage sur le flotteur et utiliser
la vis de tension verticale pour sécuriser la lumière en place. Continuez jusqu’à ce que
toutes les lumières sont attachés. Soyez conscient des différentes longueurs de câble
d’interconnexion entre les feux. Le 2-lumière et quatre-lumière jeu doivent être coupés dans
les positions de montage à l’intérieur.
ii) Après avoir fixé la Lumière Set The Pond Guy®Fontaine LED au flotteur, branchez le cordon
d’alimentation au kit d’éclairage déconnexion rapide. Régler les lumières pour pointer vers la
direction souhaitée.
iii) Fixez la lumière mis cordon décharge de traction sur l’une des boucles sous le flotteur
bague de montage.
h) Ramassez la fontaine par le flotteur et le lieu dans l’eau.
Remarque: un minimum de 24” d’eau est nécessaire pour
un fonctionnement correct.
i) Attachez un côté de la corde d’amarrage à un jeu et d’enfoncer le
pieu solidement dans le sol.
j) Prenez l’autre jeu et amarre et marcher autour de l’étang, tirant
délicatement la fontaine à travers l’eau. Une fois que la fontaine est
en position, attachez la seconde corde d’amarrage à la deuxième jeu
et placer solidement dans le sol.
k)Assurer à la fois amarres sont bien ajustées pour empêcher la
fontaine de se tordre et le déplacement pendant le fonctionnement.
LED AquaStream™ Fontaine flottante
Fig. 5
Une fois les lumières sont
installées et coupées en
position, régler les lumières
pour direction souhaitée.
Remarque
A. Entretien
1) Débranchez toute la puissance de la fontaine et les lumières avant tout entretien.
2) Écran d’admission nettoyer régulièrement des débris, les algues et / ou de mauvaises herbes aquatiques.
B. Déménagements et garde-Hiver
1) Retirer la fontaine de l’étang avant que la glace commence à se former.
2) Ce est le moment idéal pour nettoyer ou de pouvoir laver les débris de l’appareil avant de le ranger.
3) Il est recommandé de stocker la fontaine dans un endroit au-dessus des températures de congélation.
C. Inspection d’installation de Spring
1) Avant de réinstaller la fontaine au printemps, vérifier l’état du cordon d’alimentation, connecteurs à
déconnexion rapide et remplacer les joints toriques qui peuvent être cassées.
4. Entretien et de remisage d’hiver
Lumières
Branchez
Branchez
Fontaine
Fig. 6
C. Utilisation des AquaStream™ fontaine flottante pour la première fois (Fig. 6)
1) Branchez le Panneau de configuration dans une source d’alimentation.
2)Assurez-vous que le bouton de réinitialisation GFCI est enfoncé.
3)Réglez les repères de minuterie à des cycles de fonctionnement souhaitée ou 24 heures.
a) Si vous utilisez votre fontaine pour l’aération, il est recommandé d’exécuter la
fontaine un minimum de 10 à 12 heures par jour, mais en plus longtemps peut accroître
les avantages.
4)Branchez les AquaStream™ flottant cordon d’alimentation de la fontaine dans la prise
Panneau de configuration marqué “fontaine”.
5)Si la fontaine de lumière LED Set The Pond Guy®est installé, branchez le cordon d’alimenta-
tion de l’ensemble de la lumière dans la prise du panneau de commande étiqueté “lumières”.
a) Réglages angulaires mineures peuvent être nécessaires pour les lumières pour
assurer les lumières illuminent le motif de pulvérisation correctement.
b) Les lumières ne fonctionnera que lorsque la fontaine est en marche et la cellule
photoélectrique a activé les lumières. Remarque: Placer votre panneau de
contrôle dans une zone fortement ombragée ou dans un endroit sombre
activera les lumières en permanence lorsque la fontaine est en marche.
Minuterie
avec des
épingles
GFCI
Réinitialiser
3. Configuration et installation, continué
4C
FRANÇAIS
Photocellule

5. Dépannage - Fontaine
5. Dépannage - Lumières LED
Si la fontaine ne fonctionne pas
QUESTION CORRECTION
GFCI déclenché Réinitialiser GFCI
Cordon coupe Réparer ou remplacer le cordon d’alimentation
Apport branché apport Clean
Minuterie ne fonctionne pas Vérifiez la minuterie est de garder le temps, remplacer
minuterie sinon
Excursionnistes minuterie ne sont
pas correctement Activé / désactivé excursionnistes correctement
Pas assez d’eau dans le réservoir Apportez de l’eau niveau jusqu’à au moins 24” à la fontaine
Fontaine roue bloqué Retirer fontaine, propre remplacer roue
Disjoncteur déclenché pour cause
de surintensité
Réduire la charge de courant sur le circuit, vérifiez
autres équipements
Disjoncteur déclenché à GFCI Vérifiez le cordon d’alimentation pour les coupes,
remplacez / réparation
Si buse a flux de mauvaise qualité
QUESTION CORRECTION
Apport branché apport Clean
Pas assez d’eau dans le réservoir Apportez de l’eau niveau jusqu’à au moins 24” à la fontaine
Les débris pris dans le trou de buse Retirer la buse, nettoyer, remplacer
Eau qui vient partout le flotteur Vérifiez fontaine flotteur pour l’eau, remplacez le
cas échéant
Si fontaine démarrages et arrêts
QUESTION CORRECTION
Apport branché apport Clean
Pas assez d’eau dans le réservoir Apportez de l’eau niveau jusqu’à au moins 24” à la fontaine
Si les flux de descendre et monter
QUESTION CORRECTION
Pas assez d’eau dans le réservoir Apportez de l’eau niveau jusqu’à au moins 24” à la fontaine
Eau qui vient partout le flotteur Vérifiez fontaine flotteur pour l’eau, remplacez le
cas échéant
Si fontaine ronflement - en cours d’exécution
QUESTION CORRECTION
Fonctionnement normal rien
Si fontaine ronflement - ne fonctionne pas
QUESTION CORRECTION
Apport branché apport Clean
Tension pas assez élevé pour
un démarrage Assurez-vous que la tension au réceptacle est 120V + -5%
Fontaine roue bloqué Retirer fontaine, remplacer propre roue
Si les lumières allument et se éteignent par intermittence
QUESTION CORRECTION
Eau sur les appareils Contactez The Pond Guy®pour réparation / remplacement
Cellule photoélectrique défectueuse Remplacer cellule photoélectrique
Pilote d’ampoule LED échoué Contactez The Pond Guy®pour réparation / remplacement
Si toutes les lumières se éteignent
QUESTION CORRECTION
Tension pas assez élevé pour
un démarrage Assurez-vous que la tension au réceptacle est 120V + -5%
Si un ou plusieurs (pas tous) les lumières tamisées
QUESTION CORRECTION
Eau sur les appareils Contactez The Pond Guy®pour réparation / remplacement
Cellule photoélectrique défectueuse Remplacer cellule photoélectrique
Pilote d’ampoule LED échoué Contactez The Pond Guy®pour réparation / remplacement
Si tous les lumières
QUESTION CORRECTION
GFCI déclenché Réinitialiser GFCI
Cordon coupe Réparer ou remplacer le cordon d’alimentation
Eau sur les appareils Contactez The Pond Guy®pour réparation / remplacement
Tension pas assez élevé pour
un démarrage Assurez-vous que la tension au réceptacle est 120V + -5%
Minuterie ne fonctionne pas Vérifiez la minuterie est de garder le temps, remplacer
minuterie sinon
Excursionnistes minuterie ne sont
pas correctement Activé / désactivé excursionnistes correctement
Cellule photoélectrique défectueuse Remplacer cellule photoélectrique
Si un ou plusieurs (mais pas tous) se allume off
QUESTION CORRECTION
Eau sur les appareils
Contactez The Pond Guy®pour réparation / remplacementPilote d’ampoule LED échoué
Ampoule LED échoué
Si lumières clignotent
QUESTION CORRECTION
Eau sur les appareils Contactez The Pond Guy®pour réparation / remplacement
Tension pas assez élevé pour
un démarrage Assurez-vous que la tension au réceptacle est 120V + -5%
Pilote d’ampoule LED échoué Contactez The Pond Guy®pour réparation / remplacement
5C
FRANÇAIS

7. Pièces de rechange
6C
FRANÇAIS
13
15
14
1
234
7
7
5
6
8
8
9
9
10 11
1. #651310 – Buse écrou
La forme du jet
2. #651315 – Motif Classique (4185)
3. #651318 – Motif Crown & Trompette (1037-iB)
4. #651320 – Motif Trompette (1009-C)
5. #651324 – Flotter monter demi-anneau
6. #651335 – Flotter boulon de bague de montage,
¼ - 20 x ¾”
7. #651311 – Corne de décharge O-ring
8. #651341 – ½ moteur de la pompe HP avec
déconnexion rapide et de la corne
de décharge, 120V
9. #651163 – Femme embout, joint torique
10. #651357 – Cordon embout, femelle
11. #651339 – Flotteur
12. #651340 – Panneau de contrôle
13. Les options du cordon d’alimentation
#651378 – 100 pieds, 16/3
#651379 – 150 pieds, 14/3
#651380 – 200 pieds, 14/3
#651415 – 250 pieds, 12/3
14. #651356 – Cordon embout, mâle
15. #651060 – Décharge de traction(16, 14 gauge)
#651061 – Décharge de traction (12 gauge)
Remplacement de pièces Fontaine
12
1. #651307 – Collier de fixation
2. #651325 – Vis de tension, ¼ - 20 x 1 ¼”
3. #651722 – Boulon, ¼ - 20 x 1 ¼”
4. #651723 – Rondelle, ¼”
5. #651308 – collier de serrage
6. Les options du cordon d’alimentation
#652646 – 100 pieds, 16/3
#652647 – 150 pieds, 16/3
#652648 – 200 pieds, 16/3
#652649 – 250 pieds, 16/3
7. #651060 – Décharge de traction (16 gauge)
8. #651357 – Cordon embout, femelle
9. #651163 – Femme embout, joint torique
Pièces de rechange LED
1
3
2
4
5
6

Notes

Notes

The Pond Guy®, Inc.
The Pond Guy® AquaStream™ Fountains
Limited Warranty
The Pond Guy®, Inc. warrants to the original purchaser (the end user) of any The Pond Guy® AquaStream
Fountain manufactured by The Pond Guy®, Inc. that any component which proves to be defective in
materials or workmanship, as determined by the factory within 2 years from the original purchased date,
will be repaired or replaced at no charge with a new or remanufactured part, and returned freight pre-
paid. The end user shall assume all the responsibility and expense for removal, packaging, and freight to
ship to The Pond Guy®, Inc. to determine the warranty claim and for all reinstallation expenses.
The warranty is void in cases where damage results from: improper installation, improper electrical con-
nection, improper voltage, alteration, lightning, careless handling, misuse, abuse, disassembly of motor
or failure to follow maintenance or operating instructions. Modication or repair by an unauthorized
repair facility will void the warranty.
In no case will The Pond Guy®, Inc. or its distributors accept responsibility for any costs incurred by the
user during installation, removal, inspection, evaluation, repair, parts replacement, or for return freight.
Nor will any liability be accepted for loss of use, loss of prots, loss of goodwill, for consequential dam-
age, or for personal injuries to the purchaser or any person.
In the event of problems believed to be covered under warranty, it will be necessary to notify The Pond
Guy®, Inc. for assistance. If it is concluded that there may be a defect which may be covered under war-
ranty, you will be issued a Return Material Authorization (RMA) from The Pond Guy®, Inc. prior to return
shipping. Freight collect shipments will not be accepted.
The product or part(s) must be returned freight prepaid, to The Pond Guy®, Inc., as directed, and in its
original packaging or in a container which will prevent damage. Parts returned under warranty and
damaged during shipping will not be covered under warranty for the shipping damage. If the evaluation
of the returned goods concludes that the failure is due to defects in materials or workmanship, the part
or parts in question will be replaced under warranty with new parts, remanufactured parts, or will be
repaired; at the option of The Pond Guy®, Inc. The warranty period for all parts supplied under warranty
will terminate at the end of the original product’s warranty. All warranty shipments from The Pond Guy®,
Inc. will be shipped freight prepaid.
No implied warranties of any kind are made by The Pond Guy®, Inc. for its products, and no other
warranties, whether expressed or implied, including implied warranties of merchantability and tness
for a particular purpose, shall apply. Should an The Pond Guy®, Inc. product prove to be defective in ma-
terials or workmanship, the retail purchaser’s sole remedy shall be repair or replacement of the product
as expressly provided above.
The Pond Guy®, Inc.
15425 Chets Way | Armada, MI 48005
Phone: (866) POND-HELP | [phone]
thepondguy.com

039-14
Optional Double Arch and Geyser Pattern Optional Double Arch Pattern Optional Single Arch Pattern
For Information on Optional Spray Patterns,
Visit Us Online at thepondguy.com/aquastream
15425 Chets Way
Armada, MI 48005
866-PONDHELP 7663435
thepondguy.com
™
