Thermador HMWN30 User manual

te
oe
ih
Lc
evi
Cr,
Hanan
mn
VENTILATION
INSTALLATION MANUAL
MODELS: HMWN30
HMWN36
HMWN48
inn
|
Thermadar: An American Seon?
LIBJ1A Ed. 08/08

APPROVED FOR RESIDENTIAL APPLIANCES
FOR RESIDENTIAL USE ONLY
READ AND SAVE THESE INSTRUCTIONS
PLEASE READ ENTIRE INSTRUCTIONS BEFORE PROCEEDING.
INSTALLATION MUST COMPLY WITH ALL LOCAL CODES.
IMPORTANT: Save these Instructions for the Local Electrical Inspector’s use.
INSTALLER: Please leave these Instructions with this unit for the owner.
OWNER: Please retain these instructions for future reference.
Safety Warning: Turn off power circuit at service panel and lock out panel, before wiring this appliance.
Requirement: 120 V AC, 60 Hz. 15 or 20 A Branch Circuit
2

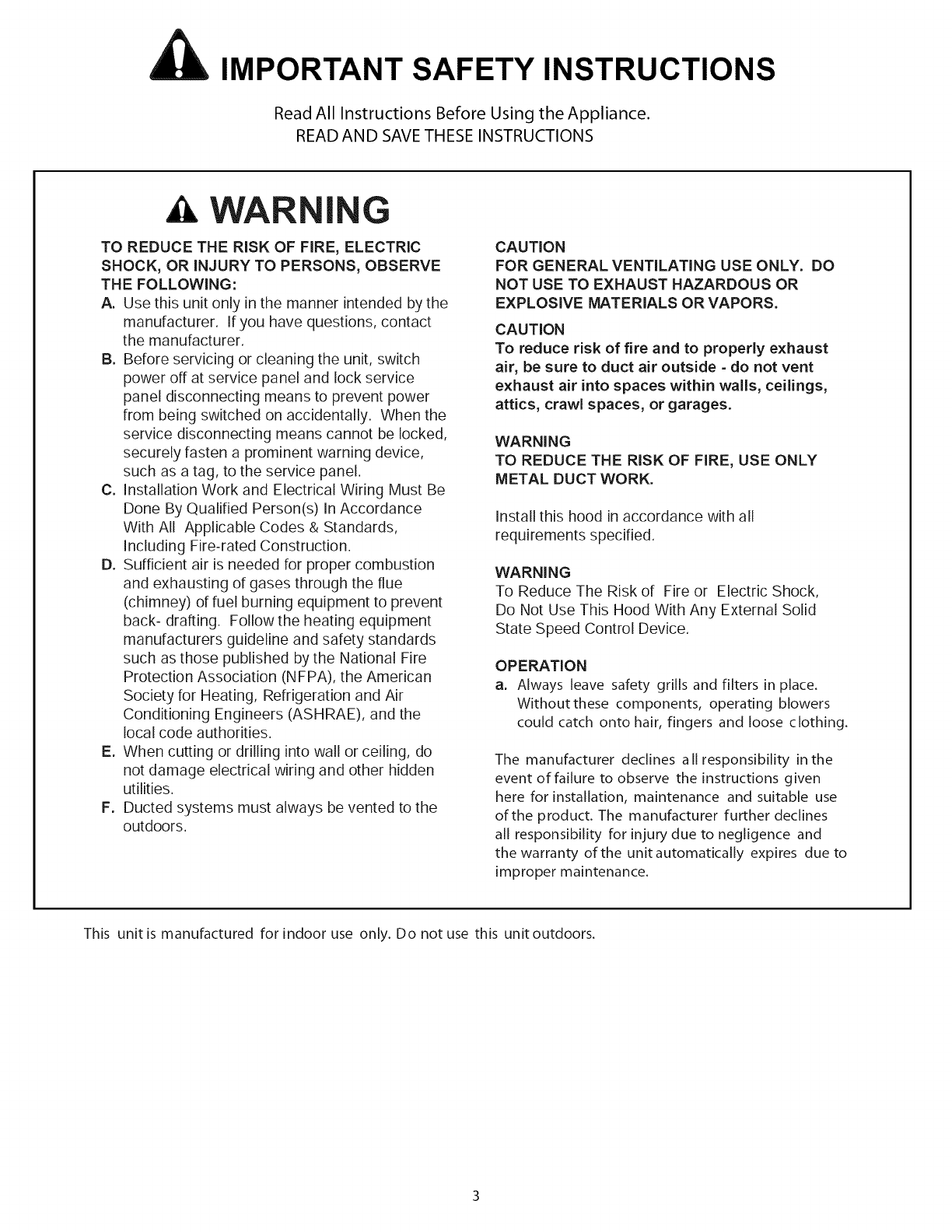

ha IMPORTANT SAFETY INSTRUCTIONS
Read All Instructions Before Using the Appliance.
READ AND SAVE THESE INSTRUCTIONS
4. WARNING
TO REDUCE THE RISK OF FIRE, ELECTRIC
SHOCK, OR INJURY TO PERSONS, OBSERVE
THE FOLLOWING:
A. Use this unit only in the manner intended by the
manufacturer. If you have questions, contact
the manufacturer.
B. Before servicing or cleaning the unit, switch
power off at service panel and lock service
panel disconnecting means to prevent power
from being switched on accidentally. When the
service disconnecting means cannot be locked,
securely fasten a prominent warning device,
such as a tag, to the service panel.
C. Installation Work and Electrical Wiring Must Be
Done By Qualified Person(s) In Accordance
With All Applicable Codes & Standards,
Including Fire-rated Construction.
D. Sufficient air is needed for proper combustion
and exhausting of gases through the flue
(chimney) of fuel burning equipment to prevent
back- drafting. Follow the heating equipment
manufacturers guideline and safety standards
such as those published by the National Fire
Protection Association (NFPA), the American
Society for Heating, Refrigeration and Air
Conditioning Engineers (ASHRAE), and the
local code authorities.
E. When cutting or drilling into wall or ceiling, do
not damage electrical wiring and other hidden
utilities.
F. Ducted systems must always be vented to the
outdoors.
CAUTION
FOR GENERAL VENTILATING USE ONLY. DO
NOT USE TO EXHAUST HAZARDOUS OR
EXPLOSIVE MATERIALS OR VAPORS.
CAUTION
To reduce risk of fire and to properly exhaust
air, be sure to duct air outside - do not vent
exhaust air into spaces within walls, ceilings,
attics, crawl spaces, or garages.
WARNING
TO REDUCE THE RISK OF FIRE, USE ONLY
METAL DUCT WORK.
install this hood in accordance with all
requirements specified.
WARNING
To Reduce The Risk of Fire or Electric Shock,
Do Not Use This Hood With Any External Solid
State Speed Control Device.
OPERATION
a. Always leave safety grills and filters in place.
Without these components, operating blowers
could catch onto hair, fingers and loose clothing.
The manufacturer declines all responsibility in the
event of failure to observe the instructions given
here for installation, maintenance and suitable use
of the product. The manufacturer further declines
all responsibility for injury due to negligence and
the warranty of the unit automatically expires due to
improper maintenance.
This unit is manufactured for indoor use only. Do not use this unit outdoors.

1X IMPORTANT SAFETY INSTRUCTIONS
Read All Instructions Before Using the Appliance.
READ AND SAVE THESE INSTRUCTIONS

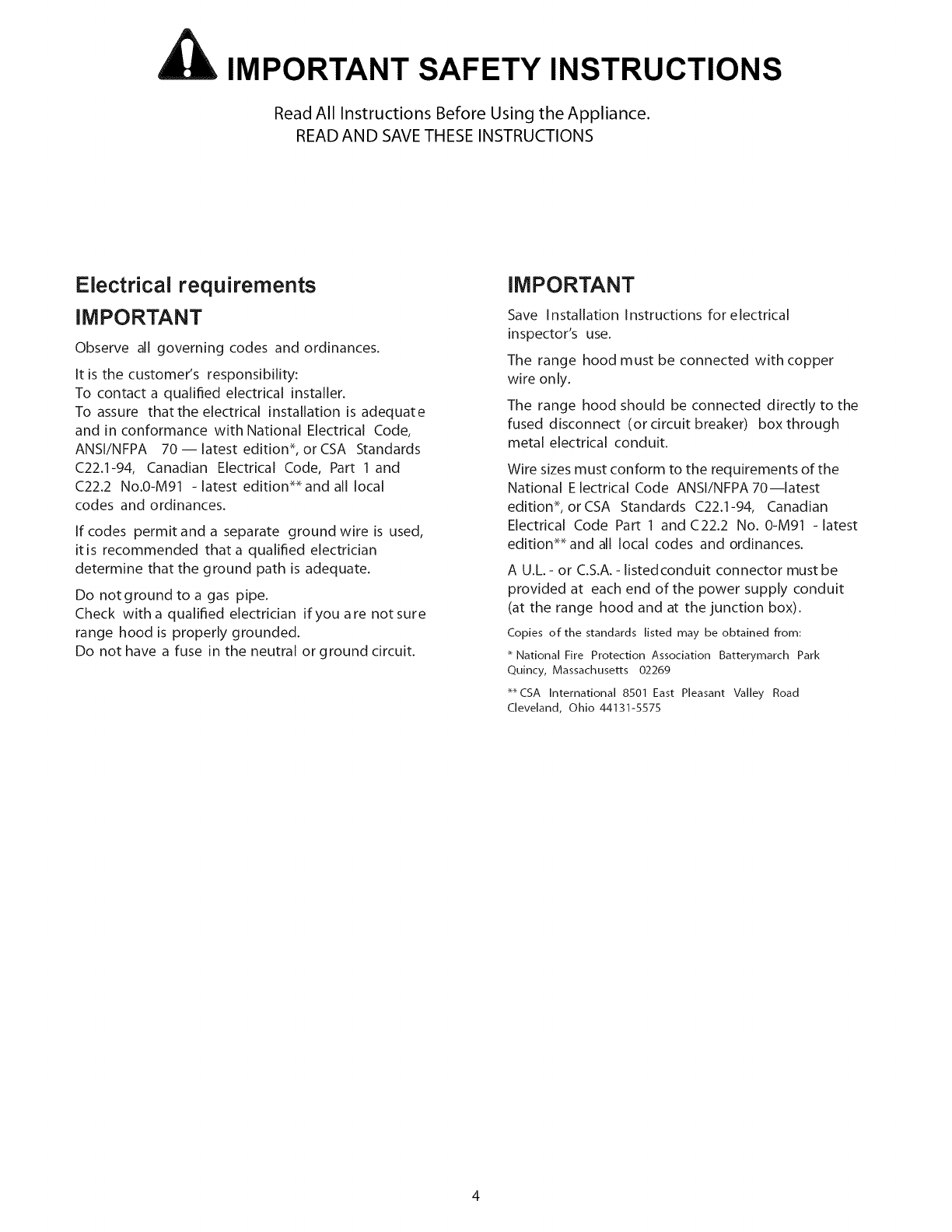

Electrical requirements
IMPORTANT
Observe all governing codes and ordinances.
It is the customer's responsibility:
To contact a qualified electrical installer.
To assure that the electrical installation is adequate
and in conformance with National Electrical Code,
ANSI/NFPA 70 — latest edition*, or CSA Standards
C22.1-94, Canadian Electrical Code, Part 1 and
C22.2 No.O-M91 - latest edition** and all local
codes and ordinances.
If codes permit and a separate ground wire is used,
itis recommended that a qualified electrician
determine that the ground path is adequate.
Do not ground to a gas pipe.
Check witha qualified electrician if you are not sure
range hood is properly grounded.
Do not have a fuse in the neutral or ground circuit.
IMPORTANT
Save Installation Instructions for electrical
inspector's use,
The range hood must be connected with copper
wire only.
The range hood should be connected directly to the
fused disconnect (or circuit breaker) box through
metal electrical conduit.
Wire sizes must conform to the requirements of the
National Electrical Code ANSI/NFPA 70 —latest
edition®, or CSA Standards C22.1-94, Canadian
Electrical Code Part 1 and C22.2 No. 0-M91 - latest
edition** and all local codes and ordinances.
A ULL. - or C.S.A. - listedconduit connector must be
provided at each end of the power supply conduit
(at the range hood and at the junction box).
Copies of the standards listed may be obtained from:
* National Fire Protection Association Batterymarch Park
Quincy, Massachusetts 02269
** CSA International 8501 East Pleasant Valley Road
Cleveland, Ohio 44131-5575

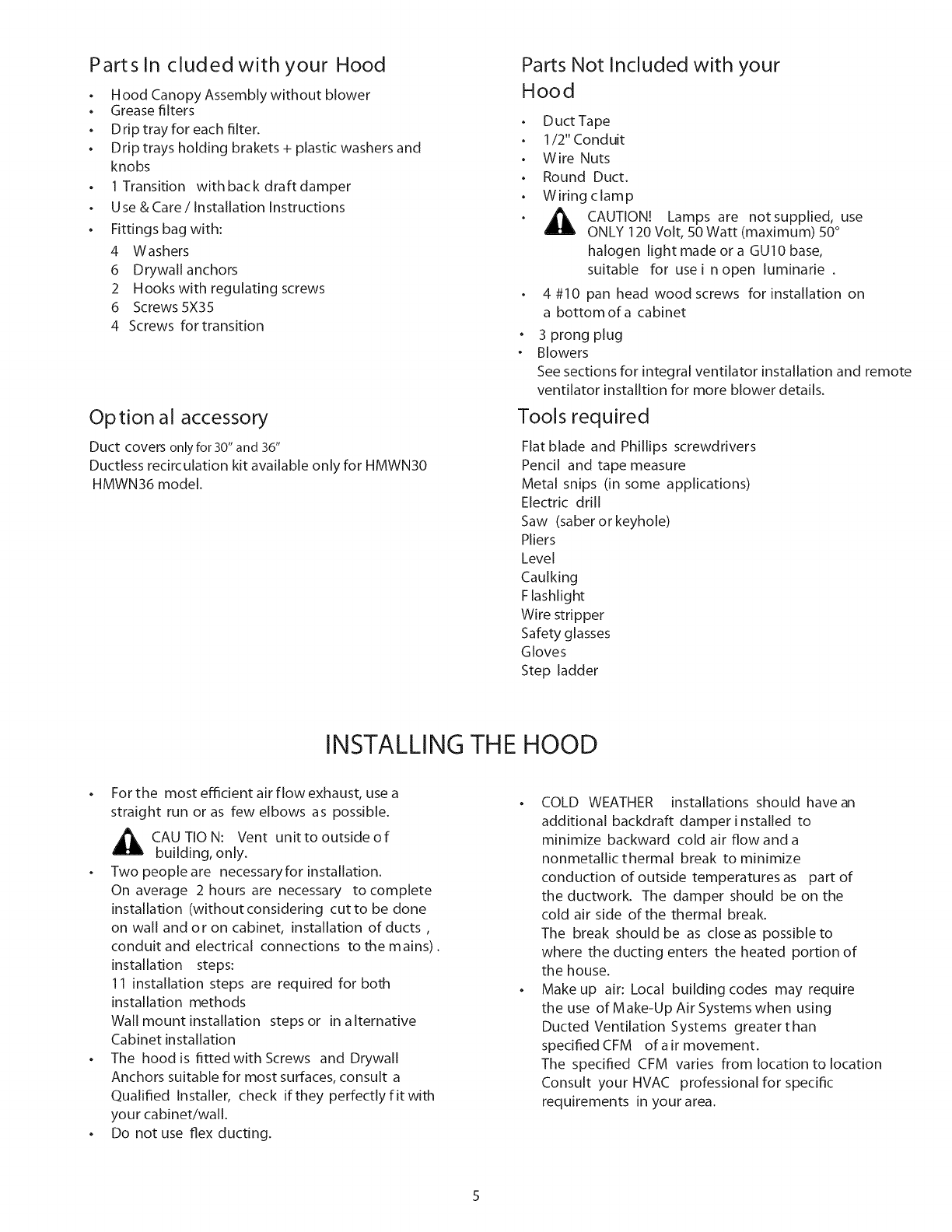

Parts In cluded with your Hood
« Hood Canopy Assembly without blower
* Grease filters
« Drip tray for each filter.
« Drip trays holding brakets + plastic washers and
knobs
« 1 Transition withback draft damper
« Use & Care / Installation Instructions
« Fittings bag with:
4 Washers
6 Drywall anchors
2 Hooks with regulating screws
6 Screws 5X35
4 Screws for transition
Option al accessory
Duct covers only for 30” and 36”
Ductless recirculation kit available only for HMWN30
HMWN36 model.
Parts Not Included with your
Hood
« Duct Tape
« 1/2" Conduit
« Wire Nuts
« Round Duct.
« Wiring clamp
. CAUTION! Lamps are not supplied, use
ONLY 120 Volt, 50 Watt (maximum) 50°
halogen light made or a GU10 base,
suitable for usei nopen luminarie .
« 4#10 pan head wood screws for installation on
a bottom ofa cabinet
3 prong plug
Blowers
See sections for integral ventilator installation and remote
ventilator installtion for more blower details.
Tools required
°
°
Flat blade and Phillips screwdrivers
Pencil and tape measure
Metal snips (in some applications)
Electric drill
Saw (saber or keyhole)
Pliers
Level
Caulking
Flashlight
Wire stripper
Safety glasses
Gloves
Step ladder
INSTALLING THE HOOD
¢ Forthe most efficient air flow exhaust, use a
straight run or as few elbows as possible.
CAU TION: Vent unit to outside of
building, only.
* Two people are necessary for installation.
On average 2 hours are necessary to complete
installation (without considering cut to be done
on wall and or on cabinet, installation of ducts ,
conduit and electrical connections to the mains).
installation steps:
11 installation steps are required for both
installation methods
Wall mount installation steps or in alternative
Cabinet installation
« The hoodis fitted with Screws and Drywall
Anchors suitable for most surfaces, consult a
Qualified Installer, check if they perfectly fit with
your cabinet/wall.
« Do not use flex ducting.
« COLD WEATHER installations should have an
additional backdraft damper installed to
minimize backward cold air flow anda
nonmetallic thermal break to minimize
conduction of outside temperatures as_ part of
the ductwork. The damper should be on the
cold air side of the thermal break.
The break should be as close as possible to
where the ducting enters the heated portion of
the house.
« Makeup air: Local building codes may require
the use of Make-Up Air Systems when using
Ducted Ventilation Systems greater than
specified CFM of air movement.
The specified CFM varies from location to location
Consult your HVAC professional for specific
requirements in your area.

Typical installation
The height from the countertop to the bottom of the hood is 30” to 36”.
These hoods are not recommended to be used over indoor grills.
. Choose vent options
The hood is designed to be used for vertical discharge as shown below.
Note: see also Fig. 1-2-3 for Cabinet preparation.
Install a 1/2” conduit from the service panel long enough to reach the hood
once it is installed. Power supply must be rated for 120 VAC, 60Hz. 15 or 20A.
Examples of possible ducting
Ceiling
Transition
*Deflector
Blower
*Charcoal filters
Filter
30” to 36”
RECIRCULATING
* Optional accessory - Ductless recirculation kit
* Only for 30” and 36” using integral blower VTN600F
Round duct
Ceiling
Transition
Blower
Filter
* Charcoal filters
30” to 36”

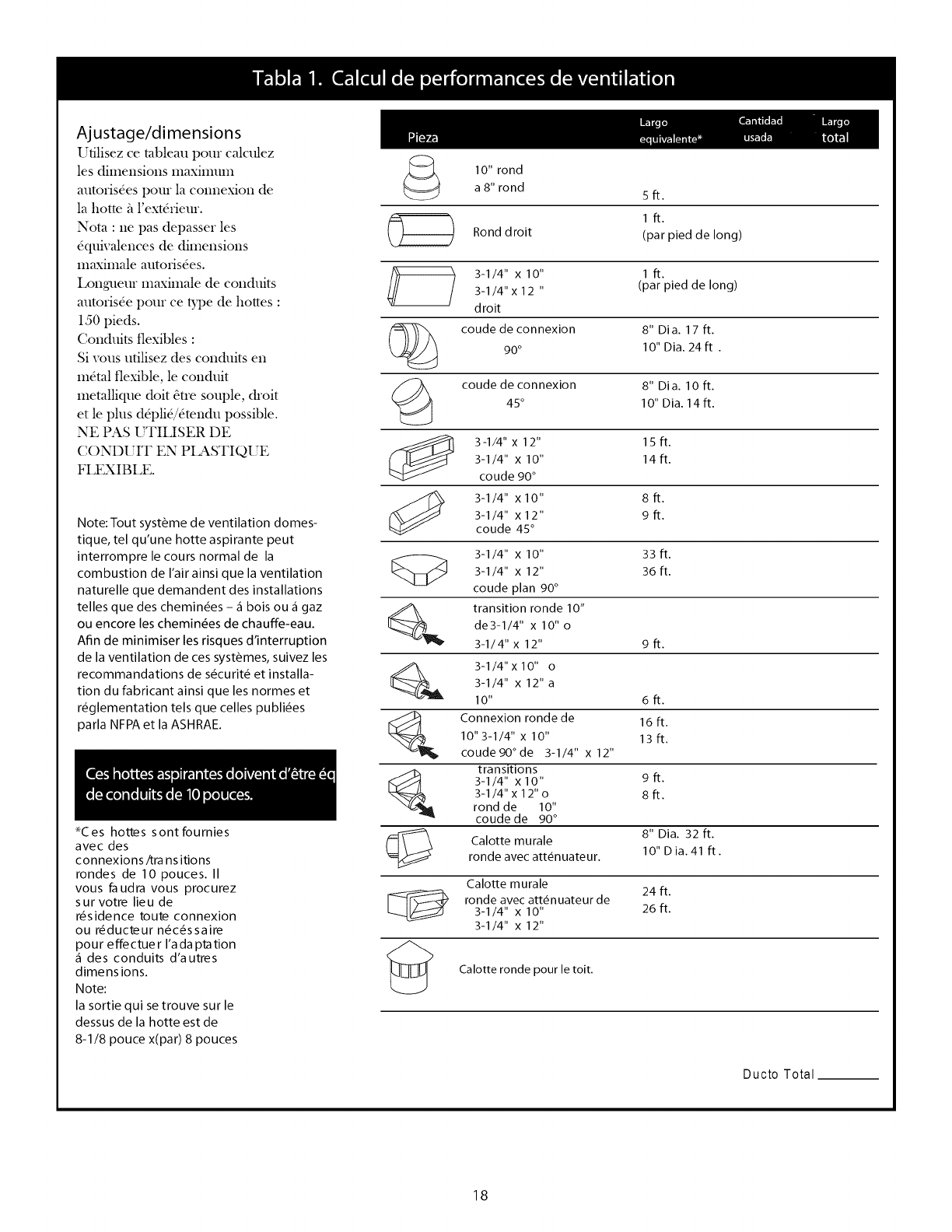

Table 1. Ventilator performance calculation
DUCT FITTINGS Equivalent Quantit Total
1D Vata dices) Lenght* Used a
Use this chart to compute maximum 10" round
permissable lengths for duct runs to to8" roun d sft
outdoors. Round -
ound, .
. . G— straight (per foot
Note: Do not exceed maximum permissable length)
equivalent lengths! oo) t/a" x10" lft
- x .
Maximum recommended duct 3-1/4" x12" (per foot
length for these hoods: 150 feet straight length)
8" Dia. 17 ft.
Flexible ducting: 90° elbow 10" Dia. 24 ft .
If flexible metal ducting is used, all
the equivalent feet values in the table 8" Dia. 10 ft.
should be doubled. The flexible 45° elbow 10" Dia. 14 ft .
metal duct should be straight and
smooth and extended as much as 3-144" x 12" 15 ft.
possible. 3-1/4" x 10" 14 ft.
90° elbow
Do NOT use flexible plastic ducting. 3-1/4" x 10" 8 ft.
3-1/4" x12" 9 ft.
45° elbow
Note: Any home ventilation system, such as a h h
ventilation hood, may interrupt the proper flow of 3 Va x 10" 33
combustion air and exhaust required by fireplaces, 31/4 x12 36 ft.
gas furnaces, gas water heaters and other naturally 90° flat elbow
vented systems. To minimize the chance of interruption 10" round transition
of such naturally vented systems, follow the heating to 3-1/4" x 10" or
equipment manufacturer's guidelines and safety _ 3-1/4" x 12" 9 ft.
standards such as those published by NFPA and ASHRAE. 3-1/4" x10"
- x or
Q 3-1/4" x 12" to
Fate 10" round transition 6 ft.
S 10" round to 3-1/4" x 10" 16 ft.
Ten oe te yee ~ 3-1/4" x 12" transition 13 ft.
- 90° elbow
For 10” Round Duct
3-1/4" x10" 9 ft.
. . 3-1/4"x12"t 010" round = 8 ft.
*Hoods are supplied with a 10” Ye transition 90° elbow
round transition. A locally Roun d 8" Dia 32 ft
supplied
transition
is
required
J
wall
cap
in
"2.
2
i
for other sizes. with damper
Note: Outlet on top of hood is 31/4" x 10" 7 24 rt
8-1/8" x8". 3-1/4 X 12" wall cap 26 ft.
with damper
Round 8" Dia. 44 ft.
roof cap 10" Dia. 56 ft.
Total Duct Run

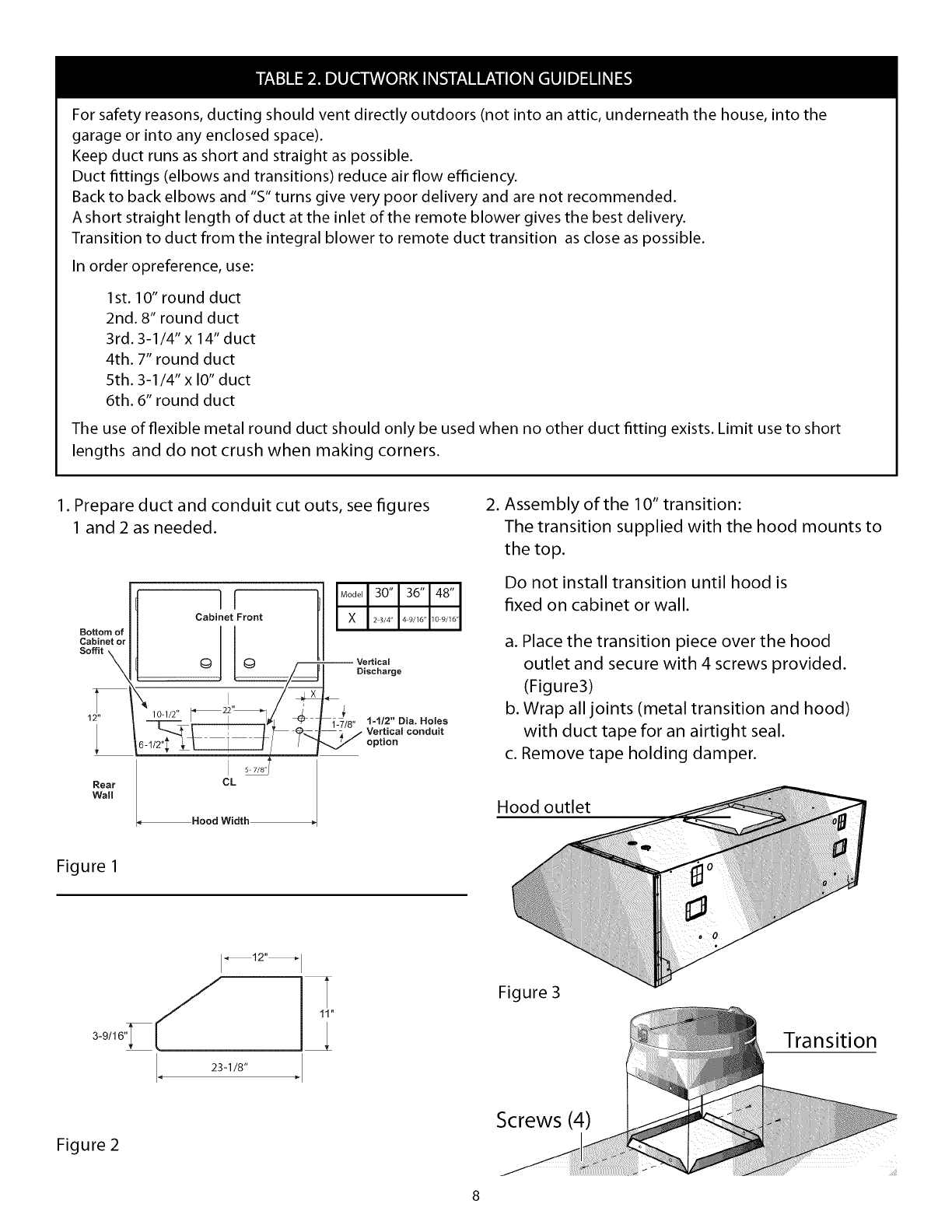

TABLE 2. DUCTWORK INSTALLATION GUIDELINES
garage or into any enclosed space).
Keep duct runs as short and straight as possible.
In order opreference, use:
Ist. 10” round duct
2nd. 8” round duct
3rd. 3-1/4” x 14” duct
Ath. 7” round duct
5th. 3-1/4” x lo” duct
6th. 6” round duct
lengths and do not crush when making corners.
For safety reasons, ducting should vent directly outdoors (not into an attic, underneath the house, into the
Duct fittings (elbows and transitions) reduce air flow efficiency.
Back to back elbows and “S” turns give very poor delivery and are not recommended.
Ashort straight length of duct at the inlet of the remote blower gives the best delivery.
Transition to duct from the integral blower to remote duct transition as close as possible.
The use of flexible metal round duct should only be used when no other duct fitting exists. Limit use to short
1. Prepare duct and conduit cut outs, see figures
1 and 2 as needed.
| Model | 30” | 36” | 48”
Cabinet Front X | 234” | 49/16" fro-9/16"
Bottom of
Cabinet or
Soffit
Vertical
\e © © / Discharge
1 1-1/2" Dia. Holes
Vertical conduit
option
Rear
Wall
Hood Width
Figure 1
«—1 a
3-9/16"
| 23-1/8"
$$$
eo
Figure 2
2. Assembly of the 10” transition:
The transition supplied with the hood mounts to
the top.
Do not install transition until hood is
fixed on cabinet or wall.
a. Place the transition piece over the hood
outlet and secure with 4 screws provided.
(Figure3)
b. Wrap all joints (metal transition and hood)
with duct tape for an airtight seal.
c. Remove tape holding damper.
Hood outlet
Figure 3
Transition
Screws (4

Wall Mount Installation
Note: see below if cabinet installation is preferred
3. After the hood installation height has been
determined draw a horizontal line at a distance
above the cooktop equal to the desired hood
installation height plus 7- 1/2”. See also Figure 4a.
4, Find the centerline of the cooktop. Draw a
vertical line along this centerline up to the hori-
zontal line drawn in step 1 and draw a vertical
line right and left at a distance of 12-5/8” to
determine the mounting location of the
mounting hooks shipped with the hood.
5. Fit two mounting hooks on the wall to hang the
hood through the provided slots (2 wall
anchors + 2 hooks + 2 screws 5x35).
6. Run 10” Duct, long enough to reach the
transition once the hood has been installed plus
1 1/2” inch to connect ductwork. Fix Duct to
transition with screws and seal withtape.
7.Remove 1 of 2 knockouts and install 1/2”
conduit connector in j-box.
8. Hang the hood and adjust its position through
the screws on the hooks.
9, Fix the hood to 4 additional point, 2 on
upperside, 2 on lower side (use 4 wall anchors
+ 4washers + 4 screws 5x35).
Cabinet Installation:
Note: See above if wall mount installation is preferred
Note: Distances on Table 3.3.
Find the centerline of the cabinet bottom. Draw a line
along this centerline from rear to front of the cabinet.
See also Figure 4b.
4. Draw two lines, one at a K distance from the wall,
the other one at a Z distance from the previous line.
Mark 4 points, two along each line at a distance of
half W from the center line, to determine the screw
locations.
5. Fit 4 screws on cabinet bottom do not tighten
completely but leave a space of about 1/2” from
cabinet bottom surface and head screws.
6. Run 10” Duct, long enough to reach the transition
once the hood has been installed plus1 1/2” inch for
connect ductwork.
7.Remove 1 of 2 knockouts and install 1/2”conduit
connector in j-box.
8. Hang the hood on screws through side slots provided
on hood top. Tighten the four screws. Note: If possible
fix the hood on the wall at 4 additional point (2 on
upper side, 2 on lowerside).
9. From the inside of the cabinet attach the transition
on upper outlet.
HOOD WIDTH | DIM. "W"|DIM. "K"| DIM. "2"
30" 29 - 1/8" | 2 - 1/2" | 7 - 1/16"
36" 35 - 1/16"] 2 - 1/2" | 7 - 1/16"
48" 47 - 1/16" | 2 - 1/2" | 7 - 1/16"
Table 3
i Side slot x 4
Figure 4a cat Center Hole
Knockouts ASS z
(junction ~
box) . —
Top
screw
location
Square
slot
bottom fixing
screws locations
Hook for wall
Screw for
_ “installation
y cabinet
a bottom
- 25 3/16" ~
A Pty p* Bs installation
rao) ¥,12 5/8" 12 5/8" *\adjusting
screw
Bottom of the Hood
Figure 4b

Fix Ducttotransitionand seal withtape. The integral motor blowers should be installed to the
For both installation method : hood with the hardware provided (Machine screws,
10.Wiring the HOOD: millimetric screws, millimetric nuts, motor bracket and
WABNING: spring) in the VIN600F and VTN1000F hardware bags.
To Avoid Electrical Shock Hazard
Turn off power at the service
panel before wiring this unit.
120 VAC, 15 or 20 Amp circuit
required. Millimetric nuts
ELECTRICAL GROUNDING INSTRUCTIONS
THIS APPLIANCE IS FITTED WITH AN ‘\,
ELECTRICAL JUNCTION BOX WITH 3
WIRES, ONE OF WHICH (GREEN/YELLOW) Machine screws ——» , 7 p
SERVES TO GROUND THE APPLIANCE.
A WARNING:
TOPROTECT YOU AGAINST ELECTRIC SHOCK,
THE GREENAND YELLOW WIRE MUST BE
CONNECTEDIO THE GROUNDING WIRE IN
YOURHOME ELECTRICAISYSTEMAND IT MUST
UNDERNO CIRCUNSTANCEBE CUTORREMOVED
Failure to do so can result in death or
electrical shock.
INTEGRAL VENTILATOR
INSTALLATION Models VIN600F & VTN1000F
The Integral ventilator can be mounted to
discharge air as show on figure 3 and 4b at page 9.
lt must be fixed through the slots of the ventilator
and pins with nuts of the hood.
Tighten the two nuts.
Machine screws ° @
r / Millimetric nuts |
¢— Motor Bracket
@ <+— Spring
8 +— Millimetric screws . Figure Sb
Install these components as is shown in the
picture 5a for VING6GOOF and 5b for VITN1000F.
Figure 5a

Wiring the HOOD with an
Integral Ventilator:
Warning: Turn off electricity at
the service panel before wiring the
unit.
1. Connect the Integral Ventilator
molex plug connector to the
connector present inside the
hood as shown in Figure 6.
Remove the j-box cover as
shown in Figure 7.
Remove 1 of 2 knockouts and
install 1/2” conduit connector
in j-box.
Run black, white, and green
wires (414 AWG) in 1/2”conduit
from power supply to j-box.
Connect black, white, and
green wires from power supply
to black, white, and green/
yellow wires in j-box
respectively.
Close j-box coover.
Turn power on at service panel.
Check operation of the hood.
Power supply conduit
From
control
panel
Figure 7
Motor Connector
Figure 6

REMOTEVENTILATOR
INSTALLATION
HMWN 30/36/48 Series Hood:
The hood is designed to work with
Thermador’s remote and in line
ventilator rated with a maximum
corrent absorbtion of 8.5 Amp.
(see list under paragraph “Parts Not
Included with your Hood”) For
installation instructions see the
instructions supplied with the
ventilator unit.
Wiring the Hood with a Remote or in
line Ventilator:
Warning: Turn off electricity at the
service panel before wiring the unit.
1. Remove the j-box cover as shown
in Figure 8.
2. Remove cover T from the j-box.
3. Remove the 2 knockouts and
install 1/2” conduit connectors.
4. Run black, white, and green wires
(#14AWG) in 1/2” conduit
5. Connect black, white, and green
Power supply
conduit
To Remote
Ventilator
To Control Panel
Connector in the
internal body panel
SS
53
PIG TAIL
Figure 8
Ground wire from
8 Remote Ventilator
green wires from power supply
to black, white and green/ yellow
wires in j-box respectively.
6. Connect wire clamp to “pigtail” as
shown in Figure 12. Insert “pigtail”
wire into j-box and fix wire clamp
to j-box using nut supplied with
clamp V.
7. Run five wires (14AWG) in 1/2”
conduit from the remote blower
to the second conduit connector.
8. Connect the wires coming from
pigtilto the wires from external
blower according with the following
table.
9, Close junction box cover. Check
that all ligth bulbs are secure in
the soclets. Install filters. Turn
power on at service panel, and
check ligths and blower operation
per Care & Use section of this manual.
ELECTRICAL PIGTAIL DETAILS
The pigtail is configured to be connected
as is described in the following table.
FUNCTION COLOR
Speed 1 Red
Speed 2 Blue
Speed 3 Orange
Speed 4 Brown
Common White

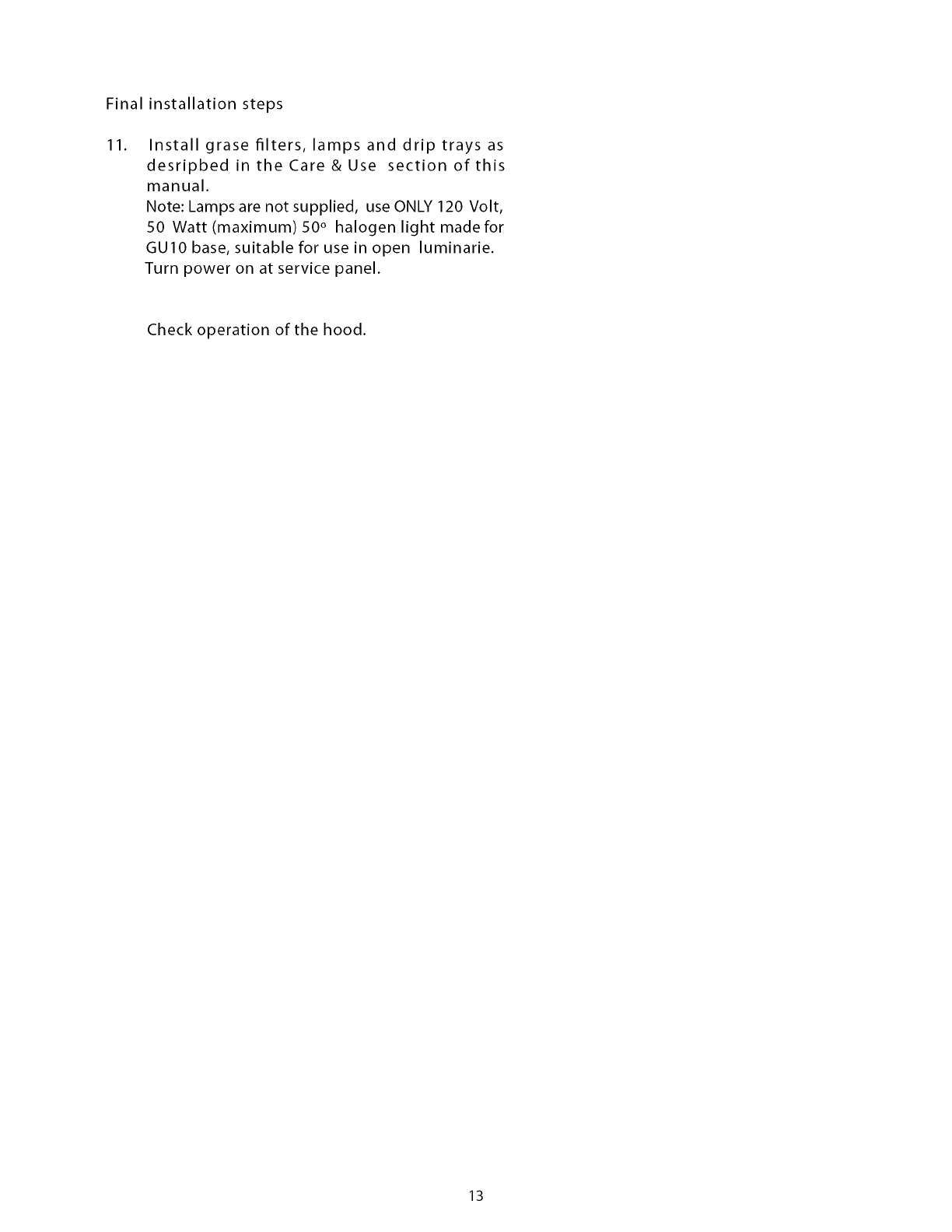

Final installation steps
11. Install grase filters, lamps and drip trays as
desripbed in the Care & Use section of this
manual.
Note: Lamps are not supplied, use ONLY 120 Volt,
50 Watt (maximum) 50° halogen light made for
GU10 base, suitable for use in open luminarie.
Turn power on at service panel.
Check operation of the hood.

A IMPORTANTES INSTRUCTIONS DE SECURITE
VEUILLEZ LIRE ENTIEREMENT CES INSTRUCTIONS AVANT DE PROCEDER DE
LUTILISATION DE VOTRE APPAREIL.
VEUILLEZ LIRE ET CONSERVEZ SOIGNEUSEMENT CES INSTRUCTIONS
Ay ATTENTION
POUR REDUIRE LE RISQUE D’INCENDIE, DE
CHOC ELECTRIQUE OU DE BLESSURES,
VEUILLEZ OBSERVER LES INDICATIONS
SUIVANTES :
A.N’utiliser l'appareil que conformément aux
instructions du constructeur: ne pas se
conformer aux instructions peut s’avérer dangeu-
reux et annuler la garantie. Si vous avez des
questions, n’hésitez pas aprendre contact avec le
fabricant
B. Avant toute intervention sur votre appareil,
mettez le bouton d’allumage en position OFF
Veillez atoujours débrancher le cable
d’alimentation électrique avant de procéder a
toute réparation ou nettoyage de votre appareil.
Lorsqu’il n’est pas possible de débrancher le
cable d’alimentation électrique, veillez a installer
sur le tableau de commande (par exemple), une
signalétique d’avertissement bien visible, telle
qu’une étiquette de couleur rouge ou jaune
contenant des indications de sécurité.
C.Les Travaux d’installation de l'appareil, installa-
tion électrique inclue, doivent étre réalisés par du
personnel qualifié, ceci de conformité avec les
normes et diverses réglementations en vigueur
D.Afin d’éviter tout retour de fumées ou autres
vapeurs de cuisson, il est nécéssaire qu'il existe
un flux d’air suffisant passant au travers de la
hotte. Observez les instructions du fabricant de
votre appareil de cuisine (gaz ou électrique) tels
que ceux publiés par la National Fire Protection
Association (NFPA), the American S ociety for
Heating, Refrigeration and Air conditioning
Engineers (ASHRAE), ainsi que la réeglementa-
tion locale de votre lieu de résidence (lieu ot est
utilisé l'appareil).
E.Lorsque vous perforez ou effectuez une rainure
dans un mur veillez ane pas endommager
linstallation électrique, ainsi que tout autre
installation qui s’y trouve occulte.
ELes conduits de ventilations doivent toujours
aboutir al’extérieur de votre résidence.
ATTENTION
PRUDENCE
APPAREIL DESTINE UNIQUEMENT A DES
FINS DE VENTILATION GENERALE EN
USAGE DOMESTIQUE. AFIN D’EVITER TOUT
RISQUE D’EXPLOSION, NE PAS UTILISER
POUR VENTILER OU EXTRAIRE DES
VAPEURS OU FUMEES PROVENANT DE
SUBSTANCES DANGEREUSES OU EXPLO-
SIVES .
PRUDENCE
Afin de réduire tout risque d’incendie et d’extraire
correctement les fumées et vapeurs, veillez a
brancher les conduits de la hotte vers l’extérieur
de votre résidence. Ne pas évacuer les fumées
et vapeurs de cuisine vers les colonnes séches,
les espaces existant entre deux murs, les
espaces sous plancher ou des greniers.
ATTENTION
POUR REDUIRE LE RISQUE D’INCENDIE,
LORS DE LINSTALLATION DE CONDUITS DE
RACCORDE MENT ET D’EXTRACTION,
N’UTILISER QUE DES CONDUITS METAL-
LIQUES.
Installer la hotte en suivant toutes les indications
etspécifications nécéssaires et réglementaires.
ATTENTION
Afin d’éviter tout risque d’incendie ou de choc
électrique, ne pas utiliser cet appareil avec un
dis positif de programation ou de contréle de la
vitesse de fonctionnement
OPERATION
a.Ne jamais retirer les grilles d’écoulement ou
les filtres agraisses.
Sans ces dispositifs, les ventilateurs peuvent
attraper au vol certaines parties de votre corps
(cheuveux, doigts) ou de vos vétements.
Le fabricant décline toute responsabilité dans le
cas ou les instructions d’installation, entretien et
utilisation, fournies avec l'appareil ne seraient
pas observées.
Le fabricant décline également toute res pon-
sabilité relative aux blessures produites ala suite
de négligences de la part de l'utilisateur et
signale que la garantie de l’appareil ne sera plus
valable dans le cas ot l'appareil n’est pas
correctement entretenu et/ou réparé.
14

A IMPORTANTES INSTRUCTIONS DE SECURITE
VEUILLEZ LIRE ENTIEREMENT CES INSTRUCTIONS AVANT DE PROCEDER
A LUTILISATION DE VOTRE APPAREIL.
VEUILLEZ LIRE ET CONSERVEZ SOIGNEUSEMENT CES INSTRUCTIONS
Spécifications pour l’installation élec-
trique
IMPORTANT
Observez toutes les normes et réglementation en
vigueuk
llestde la responsabilité du client:
De faire installer l'appareil par un électricien dument
quailifié.
De s’assurer que que l’installation électrique est
adpatée au branchement de l'appareil et qu’elle est
conforme 4 la réglementation électrique nationale
(National Electrical Code), ANSI/NFPA 70 - latest
edition, ou CSA Standarts C22.1-94, Canadian
Electrical Code, part 1 etC 22.2 No M91 - latest
edtion*™* ainsi que toute norme et réglementation locale
en vigueur
Dans le cas ot la réglementation permette l’usage
d’une ligne de terre séparée, et dans le cas ot
Vins tallation électrique du lieu le permet, il est nécés-
saire d’avoir recours aun électricien qualifié afin qu'il
détermine si le chemin de cablage ala terre est
adéquat.
Ne pas brancher la terre aune bouteille ou citerne de
gaz.
Veuillez faire vérifier votre installation par un
électricien qualifié si vous n’étes pas absolument sur
que le branchement ala terre de votre appareil est
correctement faite.
Ne pas brancher la terre aune bouteille ou une citerne
de gaz.
Veuillez consultez un technicien dment qualifié si
vous n’étes pas str que la hotte est correctement
branchée ala terre.
Veillez ane pas avoir de fusibles installés sur la ligne
d’alimentation neutre ou sur la ligne de terre
15
IMPORTANT
Conservez le présent instructif pour votre
Inspecteur Local c’E lectricité.
Les fils électriques avec lesquels la hotte sera
branchée au réseau électrique doivent étre
uniquement composés de cuivre.
Lappareil devra étre branché directement au
disjoncteur ou tableau de fusibles au moyen de
conduits électriques métalliques.
Le calibre des cables de branchement doit
respecter les spécifications de la norme « National
Electrical Code » AINSI/NFA70 - latest edition’,
ou de la CSA** Sandarts C 22 1-94, Ca nadian
Electrical Code Part 1 and C22.2 No 0-M91 -
latest edition, ansi que toutes les normes et
réglementations en vigueur
llestnécéssaire d’installer des connexions de
conduits conformes aux normes A UL ou CSA
chaque extrémité du branchement (au niveau de
l'appareil et au niveau de la bofte de connexion).
(Vous pouvez obtenir des copies des standarts et
normes électriques ci-dessu mentionnés aupreés
de:
*National Fire Protection Association, Batterymarch Park
Quincy, Massachussets 02269
**CSA International 8501 East Pleasant Valley Road
Cleveland, Ohio 44131-5575.)

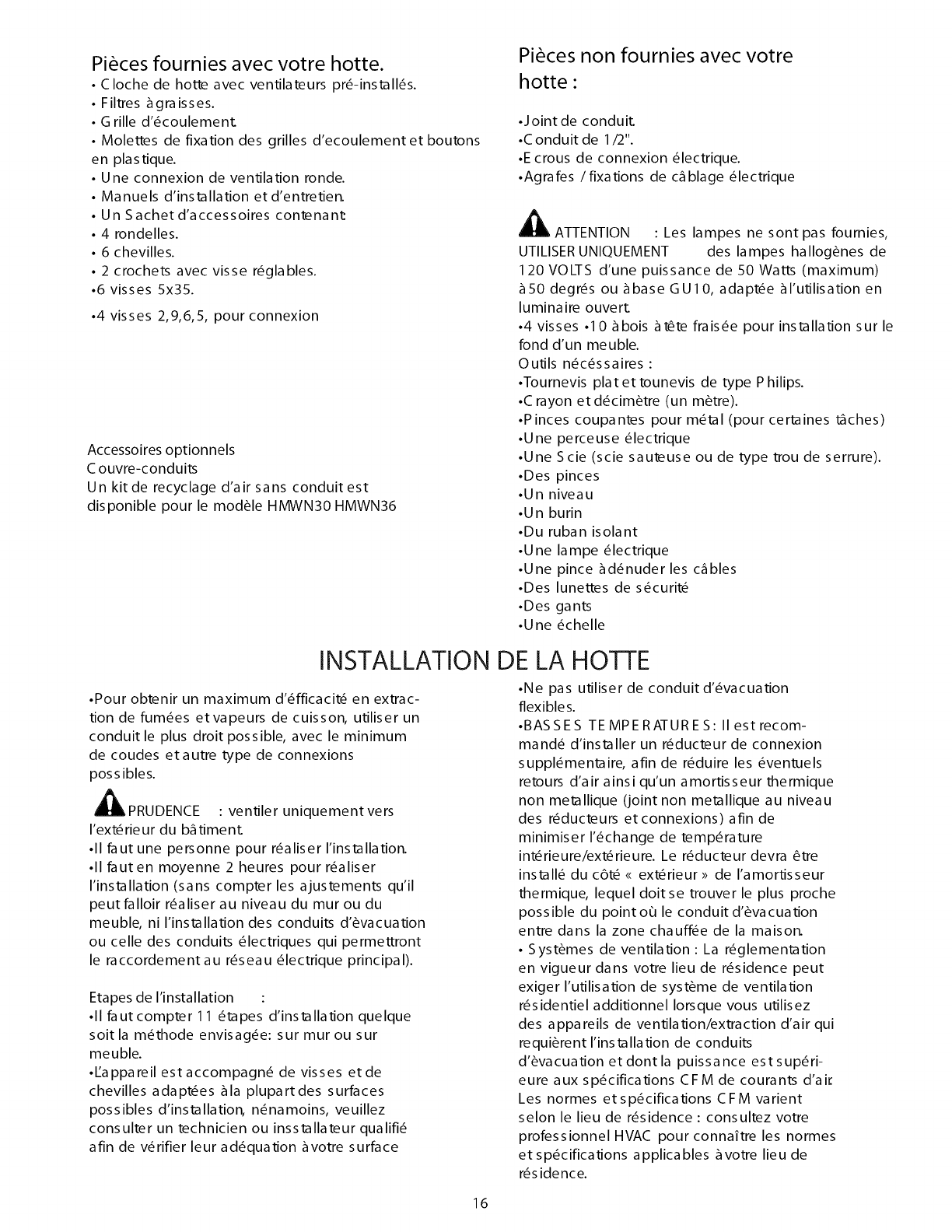

Piéces fournies avec votre hotte.
« Cloche de hotte avec ventilateurs pré-installés.
- Filtves agraisses.
« Grille d’écoulement
- Molettes de fixation des grilles d’ecoulement et boutons
en plastique.
« Une connexion de ventilation ronde.
« Manuels d’installation et d’entretien,
«Un Sachet d’accessoires contenant
« 4 rondelles.
« 6 chevilles.
+ 2 crochets avec visse réglables.
-6 visses 5x35.
«4 visses 2,9,6,5, pour connexion
Accessoires optionnels
C ouvre-conduits
Un kit de recyclage d’air sans conduit est
dis ponible pour le modele HMWN30 HMWN36
Piéces non fournies avec votre
hotte:
«Joint de conduit
*C onduit de 1/2".
+E crous de connexion électrique.
-Agrafes / fixations de cablage électrique
A ATTENTION — : Les lampes ne sont pas fournies,
UTILISER UNIQUEMENT des lampes hallogénes de
120 VOLTS d’une puissance de 50 Watts (maximum)
a50 degrés ou abase GU10, adaptée al’utilisation en
luminaire ouvert
-4 visses +10 abois atéte fraisée pour installation sur le
fond d’un meuble.
Outils nécéssaires :
-Tournevis plat et tounevis de type Philips.
*C rayon et décimétre (un metre).
«Pinces coupantes pour métal (pour certaines taches)
-Une perceuse électrique
“Une Scie (scie sauteuse ou de type trou de serrure).
-Des pinces
«Un niveau
«Un burin
«Du ruban isolant
-Une lampe électrique
«Une pince adénuder les cables
«Des lunettes de sécurité
-Des gants
«Une échelle
INSTALLATION DE LA HOTTE
«Pour obtenir un maximum d’éfficacité en extrac-
tion de fumées et vapeurs de cuisson, utiliser un
conduit le plus droit possible, avec le minimum
de coudes et autre type de connexions
possibles.
Ad pruvence : ventiler uniquement vers
Vextérieur du batiment
«Il faut une personne pour réaliser l’ins tallation.
+I faut en moyenne 2 heures pour réaliser
installation (sans compter les ajustements qu’il
peut falloir réaliser au niveau du mur ou du
meuble, ni l’installation des conduits d’évacuation
ou celle des conduits électriques qui permettront
le raccordement au réseau électrique principal).
Etapes de I’installation
-Il faut compter 11 étapes d’installation quelque
soit la méthode envisagée: sur mur ou sur
meuble.
-lappareil est accompagné de visses etde
chevilles adaptées ala plupart des surfaces
possibles d’installation, nénamoins, veuillez
consulter un technicien ou insstallateur qualifié
afin de vérifier leur adéquation avotre surface
16
«Ne pas utiliser de conduit d’évacuation
flexibles.
“BASSES TEMPERATURES: Il est recom-
mandé d’installer un réducteur de connexion
supplémentaire, afin de réduire les éventuels
retours d’air ainsi qu'un amortisseur thermique
non metallique (joint non metallique au niveau
des réducteurs et connexions) afin de
minimiser ’@échange de température
intérieure /extérieure. Le réducteur devra étre
installé du cété « extérieur » de l'amortisseur
thermique, lequel doit se trouver le plus proche
possible du point ou le conduit d’évacuation
entre dans la zone chauffée de la maison
+ Systemes de ventilation: La réglementation
en vigueur dans votre lieu de résidence peut
exiger l’utilisation de systeme de ventilation
résidentiel additionnel lorsque vous utilisez
des appareils de ventilation/extraction d’air qui
requiérent installation de conduits
d’évacuation et dontla puissance est supéri-
eure aux spécifications CF M de courants d’air
Les normes etspécifications CFM varient
selon le lieu de résidence : consultez votre
professionnel HVAC pour connaitre les normes
et spécifications applicables avotre lieu de
résidence.

Installation typique
La hauteur entre le plan de travail de votre cuisine et la ligne inférieure de la hotte soit osciller entre 24 et 30 pouces.
Il nest pas recomandé d’utiliser ce type de hotte aspirante au-dessus d’un grill d’interieur.
1.Choisissez le type de ventilation désirée.
La hotte a été concue pour étre utilisée directement en extraction verticale tel que décrit sur la figure ci-dessous.
Note: voir également Fig. 1-2-3 pour la préparation de l’installation sur meuble.
Installez un conduit de 1/2 pouces a partir du panneau de service et suffisement long pour arriver jusqu’a la hotte une
fois installée. L'alimentation électrique doit correspondre aus spécifications suivantes : 120 V AC, 60 Hz. 15 ou 20 A.
Exemples de possibles types d’extraction/evacuation
Plafond
Transition
Déflecteurr
Ventilateur
*Flitre a charbon
30” a 36”
Rare ei fe1e (a
*Accessoire optionnel - kit de recyclage d’air sans conduit.
Conduit c’extraction rond
Plafond
Lampe Ventilateur
*Fitres a charbon
30” a 36”
Décharge verticale
*Uniquement pour les 30 “et 36" avec le systéme de soufflerie intégrante VTNOO6F
17

Tabla 1. Calcul de performances de ventilation
Ajustage/dimensions
Utilisez ce tableau pour calculez
les dimensions maximum
autorisées pour la connexion de
la hotte a Pextérieur.
Nota : ne pas depasser les
équivalences de dimensions
maximale autorisées.
Longueur maximale de conduits
autorisée pour ce type de hottes :
150 pieds.
Conduits flexibles :
Si vous utilisez des conduits en
meétal flexible, le conduit
metallique doit étre souple, droit
et le plus déplié/étendu possible.
NE PAS UTILISER DE
CONDUIT EN PLASTIQUE
FLEXIBLE.
Note: Tout systéme de ventilation domes-
tique, tel qu’une hotte aspirante peut
interrompre le cours normal de la
combustion de l’air ainsi que la ventilation
naturelle que demandent des installations
telles que des cheminées - 4 bois ou 4 gaz
ou encore les cheminées de chauffe-eau.
Afin de minimiser les risques d’interruption
de la ventilation de ces systemes, suivez les
recommandations de sécurité et installa-
tion du fabricant ainsi que les normes et
réglementation tels que celles publiées
parla NFPA et la ASHRAE.
Ces hottes aspirantes doivent d’étre éq
de conduits de 10 pouces.
*Ces hottes sont fournies
avec des
connexions Aransitions
rondes de 10 pouces. Il
vous faudra vous procurez
sur votre lieu de
résidence toute connexion
ou réducteur nécéssaire
pour effectuer l’adaptation
a des conduits d'autres
dimensions.
Note:
la sortie qui se trouve sur le
dessus de la hotte est de
8-1/8 pouce x(par) 8 pouces
3-1/4" x 12"
Calotte ronde pour le toit.
Largo Cantidad : Largo
ares) re ota coal Teor) total
10" rond
a8" rond 5 ft.
1 ft.
Rond
droit
(par
pied
de
long)
\—__\ 3-1/4" x 10" 1 ft.
fo 3-1/4"x 12" (par pied de long)
N droit
coude de connexion 8" Dia. 17 ft.
90° 10" Dia. 24 ft .
coude de connexion 8" Dia. 10 ft.
45° 10" Dia. 14 ft.
3-1/4" x 12" 15 ft.
3-1/4" x 10" 14 ft.
coude 90°
3-1/4" x10" 8 ft.
3-1/4" x12" 9 ft.
coude 45°
3-1/4" x 10" 33 ft.
&3 3-1/4" x 12" 36 ft.
coude plan 90°
transition ronde 10”
de 3-1/4" x 10" 0
We yay 12" 9 ft,
3-1/4"x 10" o
3-1/4" x 12" a
Path, 10" 6 ft.
Connexion ronde de 16 ft.
10" 3-1/4" x 10" 13 ft.
WM coudes0°de 3-1/4" x 12"
transitions
3-1/4" x 10" 9 ft.
3-1/4" x 12" 0 8 ft.
te rondde 10"
coude de 90°
Calotte murale 8 Dia. 32 ft.
ronde avec atténuateur. 10" Dia. 41 ft.
Calotte murale 24 ft.
ronde avec atténuateur de
3-1/4" x 10" 26 ft.
Ducto Total
18

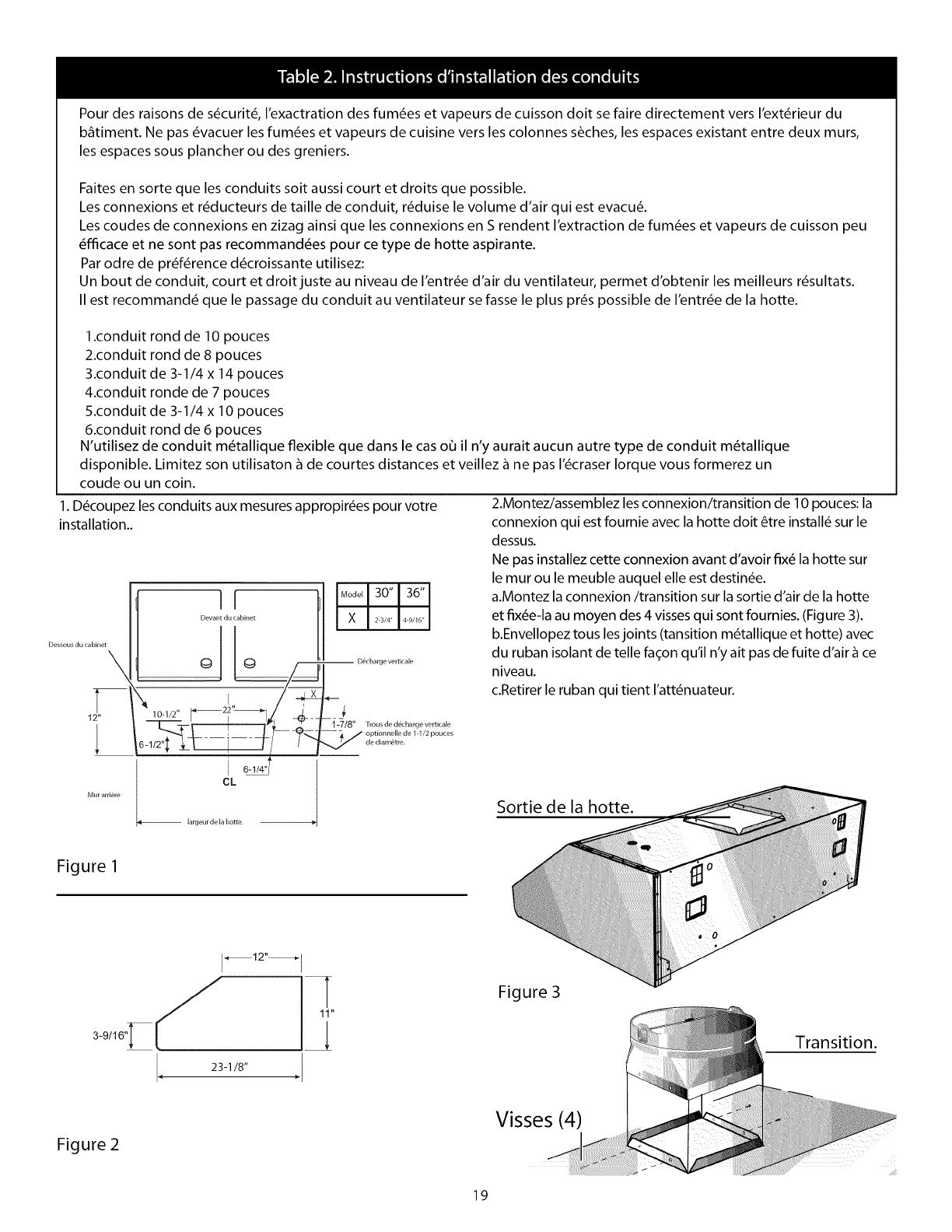

Table 2. Instructions d’installation des conduits
Pour des raisons de sécurité, ’exactration des fumées et vapeurs de cuisson doit se faire directement vers lextérieur du
batiment. Ne pas évacuer les fumées et vapeurs de cuisine vers les colonnes séches, les espaces existant entre deux murs,
les espaces sous plancher ou des greniers.
Faites en sorte que les conduits soit aussi court et droits que possible.
Les connexions et réducteurs de taille de conduit, réduise le volume d’air qui est evacué.
Les coudes de connexions en zizag ainsi que les connexions en S rendent l’extraction de fumées et vapeurs de cuisson peu
éfficace et ne sont pas recommandées pour ce type de hotte aspirante.
Par odre de préférence décroissante utilisez:
Un bout de conduit, court et droit juste au niveau de l’entrée d’air du ventilateur, permet d’obtenir les meilleurs résultats.
Il est recommandé que le passage du conduit au ventilateur se fasse le plus prés possible de l'entrée de la hotte.
1.conduit rond de 10 pouces
2.conduit rond de 8 pouces
3.conduit de 3-1/4 x 14 pouces
A.conduit ronde de 7 pouces
5.conduit de 3-1/4 x 10 pouces
6.conduit rond de 6 pouces
N’utilisez de conduit métallique flexible que dans le cas ot il n'y aurait aucun autre type de conduit métallique
disponible. Limitez son utilisaton a de courtes distances et veillez 4 ne pas l’écraser lorque vous formerez un
coude ou un coin.
1, Découpez les conduits aux mesures appropirées pour votre 2.Montez/assemblez les connexion/transition de 10 pouces: la
installation. connexion qui est fournie avec la hotte doit étre installé sur le
dessus.
Ne pas installez cette connexion avant d’avoir fixé la hotte sur
le mur ou le meuble auquel elle est destinée.
| | Model | 30” | 36" a.Montez la connexion /transition sur la sortie d’air de la hotte
Devant du cabinet XT aya Parone et fixée-la au moyen des 4 visses qui sont fournies. (Figure 3).
b.Envellopez tous les joints (tansition métallique et hotte) avec
du ruban isolant de telle facon quil n’y ait pas de fuite d’air a ce
niveau.
c.Retirer le ruban qui tient l’atténuateur.
Dessous du cabinet
oS oO / Décharge verticale
\,
/ Xf
.
29"
‘
t
a
10-1/2
.
_J
@
$
4-7/8"
—
Trous
de
décharge
verticale
~ “
}
optionnelle
de
1-1/2
pouces
de
diamétre.
Mur arriére
largeur de la hotte.
Figure 1
Figure 3
"a"
3-9/1 e"|
23-1/8”
$$
Transition.
Visses (4)
Figure 2 tS
19

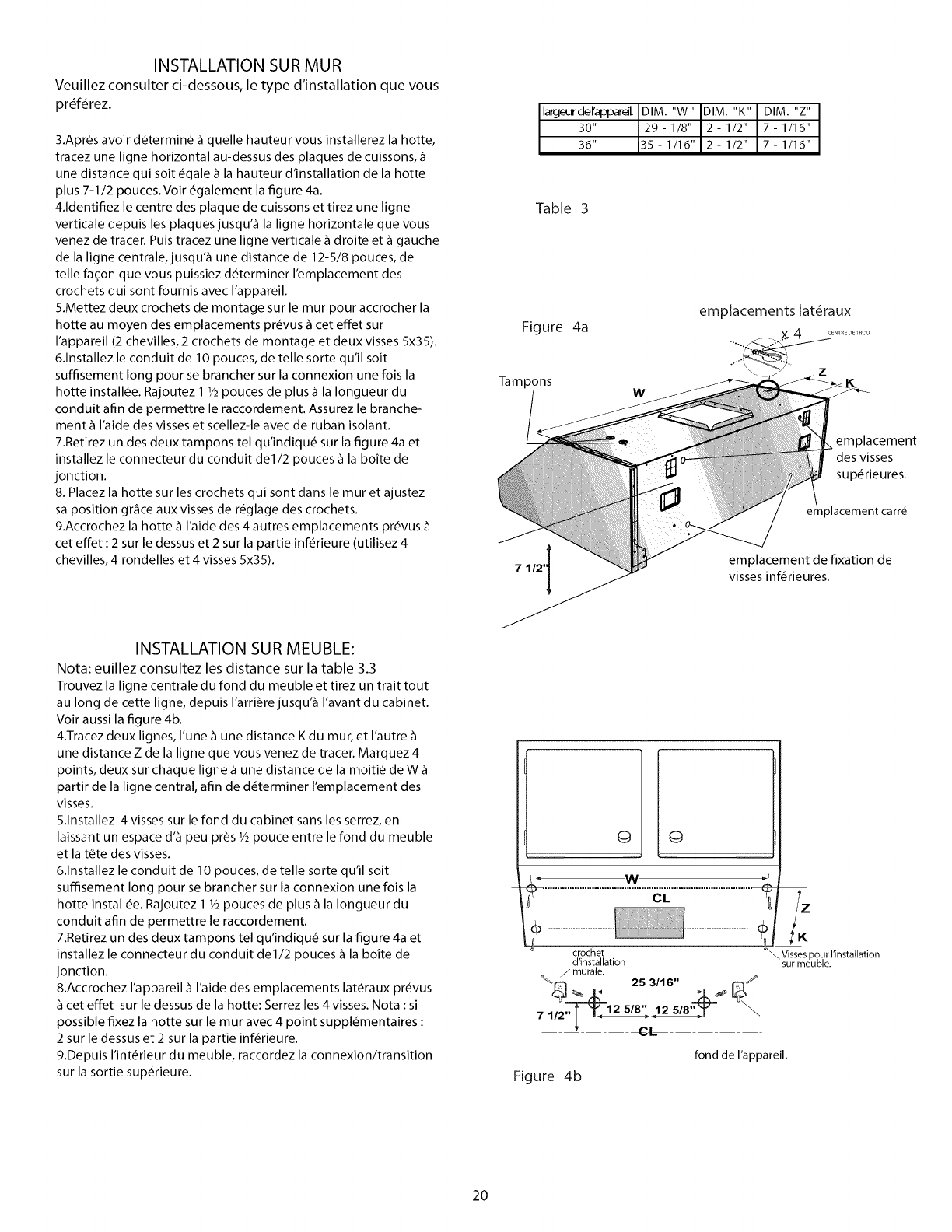

INSTALLATION SUR MUR
Veuillez consulter ci-dessous, le type d’installation que vous
préférez.
3.Apreés avoir déterminé a quelle hauteur vous installerez la hotte,
tracez une ligne horizontal au-dessus des plaques de cuissons, a
une distance qui soit égale 4 la hauteur d'installation de la hotte
plus 7-1/2 pouces. Voir également la figure 4a.
4.ldentifiez le centre des plaque de cuissons et tirez une ligne
verticale depuis les plaques jusqu’a la ligne horizontale que vous
venez de tracer. Puis tracez une ligne verticale 4 droite et a gauche
de la ligne centrale, jusqu’a une distance de 12-5/8 pouces, de
telle fagon que vous puissiez déterminer l’emplacement des
crochets qui sont fournis avec l’appareil.
5.Mettez deux crochets de montage sur le mur pour accrocher la
hotte au moyen des emplacements prévus a cet effet sur
l'appareil (2 chevilles, 2 crochets de montage et deux visses 5x35).
6.Installez le conduit de 10 pouces, de telle sorte qu'il soit
suffisement long pour se brancher sur la connexion une fois la
hotte installée. Rajoutez 1% pouces de plus a la longueur du
conduit afin de permettre le raccordement. Assurez le branche-
ment a l'aide des visses et scellez-le avec de ruban isolant.
7.Retirez un des deux tampons tel qu’indiqué sur la figure 4a et
installez le connecteur du conduit de1/2 pouces a la boite de
jonction.
8. Placez la hotte sur les crochets qui sont dans le mur et ajustez
sa position grace aux visses de réglage des crochets.
9.Accrochez la hotte a l'aide des 4 autres emplacements prévus a
cet effet : 2 sur le dessus et 2 sur la partie inférieure (utilisez 4
chevilles, 4 rondelles et 4 visses 5x35).
INSTALLATION SUR MEUBLE:
Nota: euillez consultez les distance sur la table 3.3
Trouvez la ligne centrale du fond du meuble et tirez un trait tout
au long de cette ligne, depuis l'arriére jusqu’a l’avant du cabinet.
Voir aussi la figure 4b.
4 Tracez deux lignes, l'une a une distance K du mur, et l’autre a
une distance Z de la ligne que vous venez de tracer. Marquez 4
points, deux sur chaque ligne a une distance de la moitié de Wa
partir de la ligne central, afin de déterminer l'emplacement des
visses.
5.Installez 4 visses sur le fond du cabinet sans les serrez, en
laissant un espace d’a peu prés % pouce entre le fond du meuble
et la téte des visses.
6.Installez le conduit de 10 pouces, de telle sorte qu'il soit
suffisement long pour se brancher sur la connexion une fois la
hotte installée. Rajoutez 1% pouces de plus a la longueur du
conduit afin de permettre le raccordement.
7.Retirez un des deux tampons tel qu‘indiqué sur la figure 4a et
installez le connecteur du conduit de1/2 pouces a la boite de
jonction.
8.Accrochez l'appareil a l'aide des emplacements latéraux prévus
a cet effet sur le dessus de la hotte: Serrez les 4 visses. Nota: si
possible fixez la hotte sur le mur avec 4 point supplémentaires :
2 sur le dessus et 2 sur la partie inférieure.
9.Depuis l’intérieur du meuble, raccordez la connexion/transition
sur la sortie supérieure.
20
largeur delappareil |DIM. "W" |DIM. "K" | DIM. "Z"
30" 29 - 1/8" | 2 - 1/2" | 7 - 1/16"
36" 35 - 1/16" | 2 - 1/2" | 7 - 1/16"
Table 3
emplacements latéraux
Figure 4a _xX 4 CENTRE DE TROU
Tampons
emplacement
des visses
supérieures.
emplacement carré
emplacement de fixation de
7 1/2" . epee
visses inférieures.
crochet _ "\, Visses pour linstallation
dinstallation sur meuble.
7 murale.
‘ a 25 3/16" “a
7412" 42 5/8"! 12 5/8" N
es Cl -—_- —_ -—_-__-
fond de l'appareil.
Figure 4b
