Thermador HPWB30 User manual

Thermador: An American Yeon
VENTILATION
INSTALLATION MANUAL
MODELS: HPWB30
HPWB36
HPWB48
LISFEA Ed.04/08

APPROVED FOR RESIDENTIAL APPLIANCES
FOR RESIDENTIAL USE ONLY
READ AND SAVE THESE INSTRUCTIONS
PLEASE READ ENTIRE INSTRUCTIONS BEFORE PROCEEDING.
INSTALLATION MUST COMPLY WITH ALL LOCAL CODES.
IMPORTANT: Save these Instructions for the Local Electrical Inspector’s use.
INSTALLER: Please leave these Instructions with this unit for the owner.
OWNER: Please retain these instructions for future reference.
Safety Warning: Turn off power circuit at service panel and lock out panel, before wiring this appliance.
Requirement: 120 V AC, 60 Hz. 15 or 20 A Branch Circuit

A IMPORTANT SAFETY INSTRUCTIONS
Read All Instructions Before Using the Appliance.
READ AND SAVE THESE INSTRUCTIONS
4. WARNING
TO REDUCE THE RISK OF FIRE, ELECTRIC
SHOCK, OR INJURY TO PERSONS, OBSERVE
THE FOLLOWING:
A. Use this unit only in the manner intended by the
manufacturer. If you have questions, contact
the manufacturer.
B. Before servicing or cleaning the unit, switch
power off at service panel and lock service
panel disconnecting means to prevent power
from being switched on accidentally. When the
service disconnecting means cannot be locked,
securely fasten a prominent warning device,
such as a tag, to the service panel.
C. Installation Work and Electrical Wiring Must Be
Done By Qualified Person(s) In Accordance
With All Applicable Codes & Standards,
Including Fire-rated Construction.
D. Sufficient air is needed for proper combustion
and exhausting of gases through the flue
(chimney) of fuel burning equipment to prevent
back- drafting. Follow the heating equipment
manufacturers guideline and safety standards
such as those published by the National Fire
Protection Association (NFPA), the American
Society for Heating, Refrigeration and Air
Conditioning Engineers (ASHRAE), and the
local code authorities.
E. When cutting or drilling into wall or ceiling, do
not damage electrical wiring and other hidden
utilities.
F. Ducted systems must always be vented to the
outdoors.
CAUTION
FOR GENERAL VENTILATING USE ONLY. DO
NOT USE TO EXHAUST HAZARDOUS OR
EXPLOSIVE MATERIALS OR VAPORS.
CAUTION
To reduce risk of fire and to properly exhaust
air, be sure to duct air outside - do not vent
exhaust air into spaces within walls, ceilings,
attics, crawl spaces, or garages.
WARNING
TO REDUCE THE RISK OF FIRE, USE ONLY
METAL DUCT WORK.
install this hood in accordance with all
requirements specified.
WARNING
To Reduce The Risk of Fire or Electric Shock,
Do Not Use This Hood With Any External Solid
State Speed Control Device.
OPERATION
a. Always leave safety grills and filters in place.
Without these components, operating blowers
could catch onto hair, fingers and loose clothing.
The manufacturer declines all responsibility in the
event of failure to observe the instructions given
here for installation, maintenance and suitable use
of the product. The manufacturer further declines
all responsibility for injury due to negligence and
the warranty of the unit automatically expires due to
improper maintenance.
This unit is manufactured for indoor use only. Do not use this unit outdoors.

ha IMPORTANT SAFETY INSTRUCTIONS
Read All Instructions Before Using the Appliance.
READ AND SAVE THESE INSTRUCTIONS

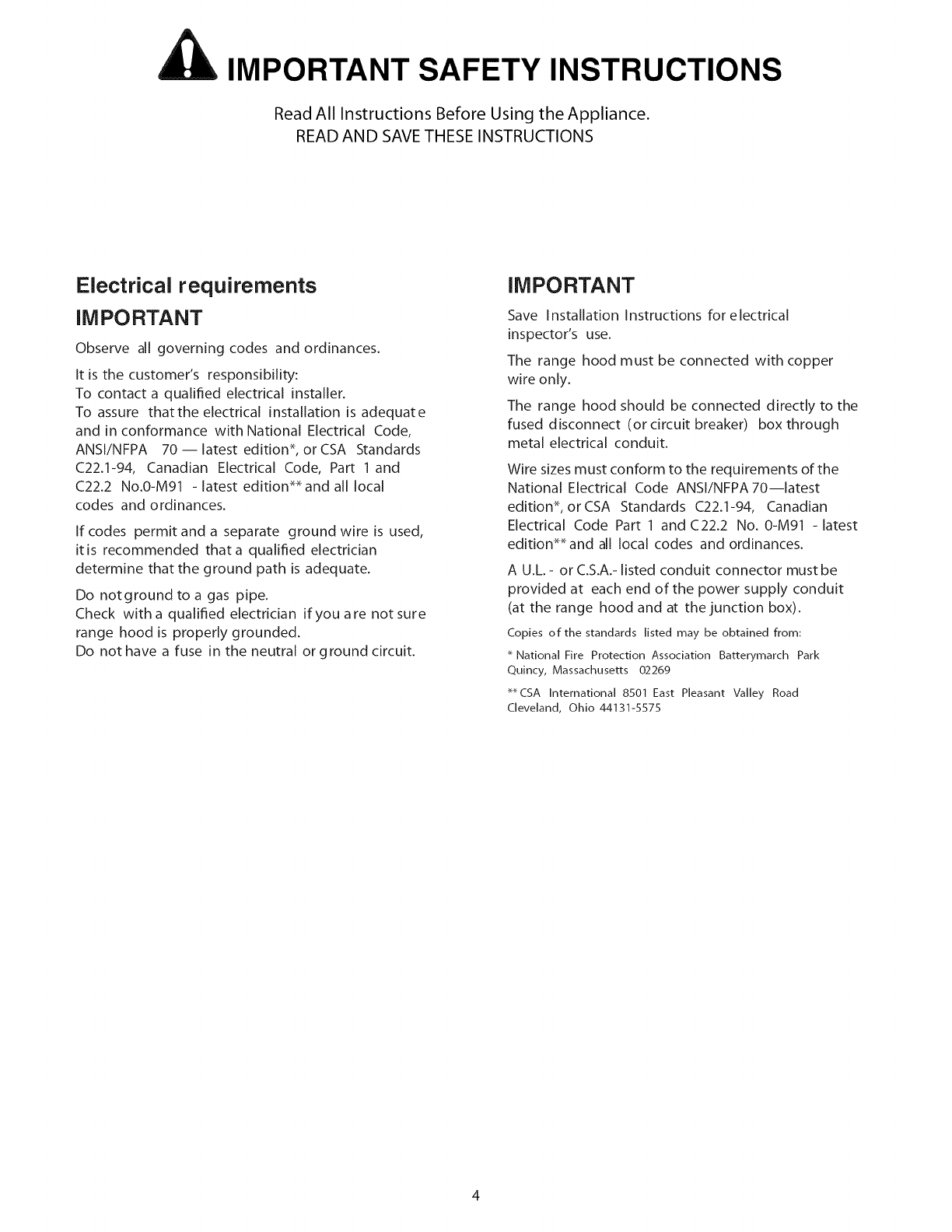

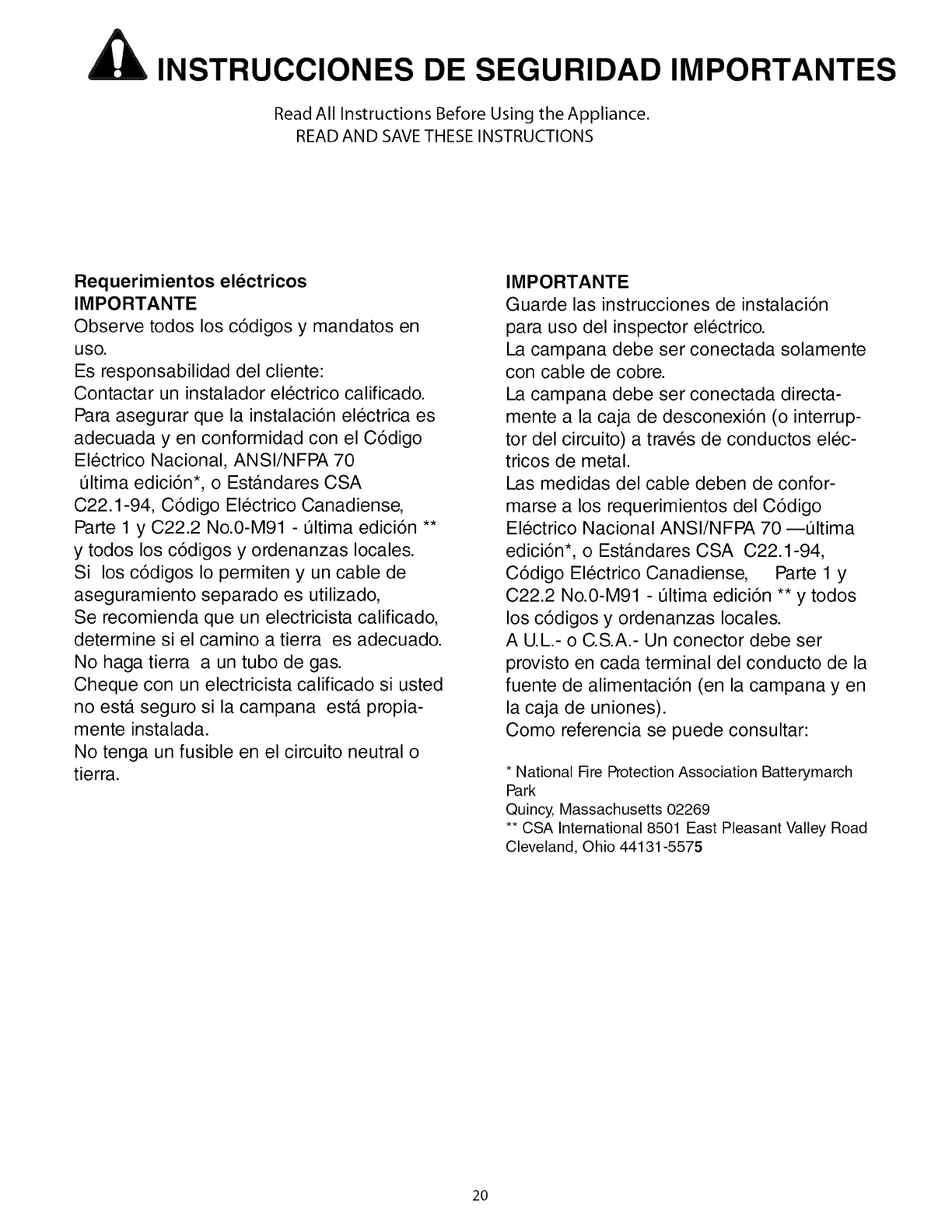

Electrical requirements
IMPORTANT
Observe all governing codes and ordinances.
It is the customer's responsibility:
To contact a qualified electrical installer.
To assure thatthe electrical installation is adequate
and in conformance with National Electrical Code,
ANSI/NFPA 70 — latest edition*, or CSA Standards
C22.1-94, Canadian Electrical Code, Part 1 and
C22.2 No.0-M91 - latest edition** and all local
codes and ordinances.
If codes permit and a separate ground wire is used,
itis recommended thata qualified electrician
determine that the ground path is adequate.
Do not ground to a gas pipe.
Check witha qualified electrician if you are not sure
range hood is properly grounded.
Do not have a fuse in the neutral or ground circuit.
IMPORTANT
Save Installation Instructions for electrical
inspector's use.
The range hood must be connected with copper
wire only.
The range hood should be connected directly to the
fused disconnect (or circuit breaker) box through
metal electrical conduit.
Wire sizes must conform to the requirements of the
National Electrical Code ANSI/NFPA 70—latest
edition*, or CSA Standards C22.1-94, Canadian
Electrical Code Part 1 and C22.2 No. 0-M91 - latest
edition** and all local codes and ordinances.
A ULL.- or C.S.A.- listed conduit connector must be
provided at each end of the power supply conduit
(at the range hood and at the junction box).
Copies of the standards listed may be obtained from:
* National Fire Protection Association Batterymarch Park
Quincy, Massachusetts 02269
** CSA International 8501 East Pleasant Valley Road
Cleveland, Ohio 44131-5575

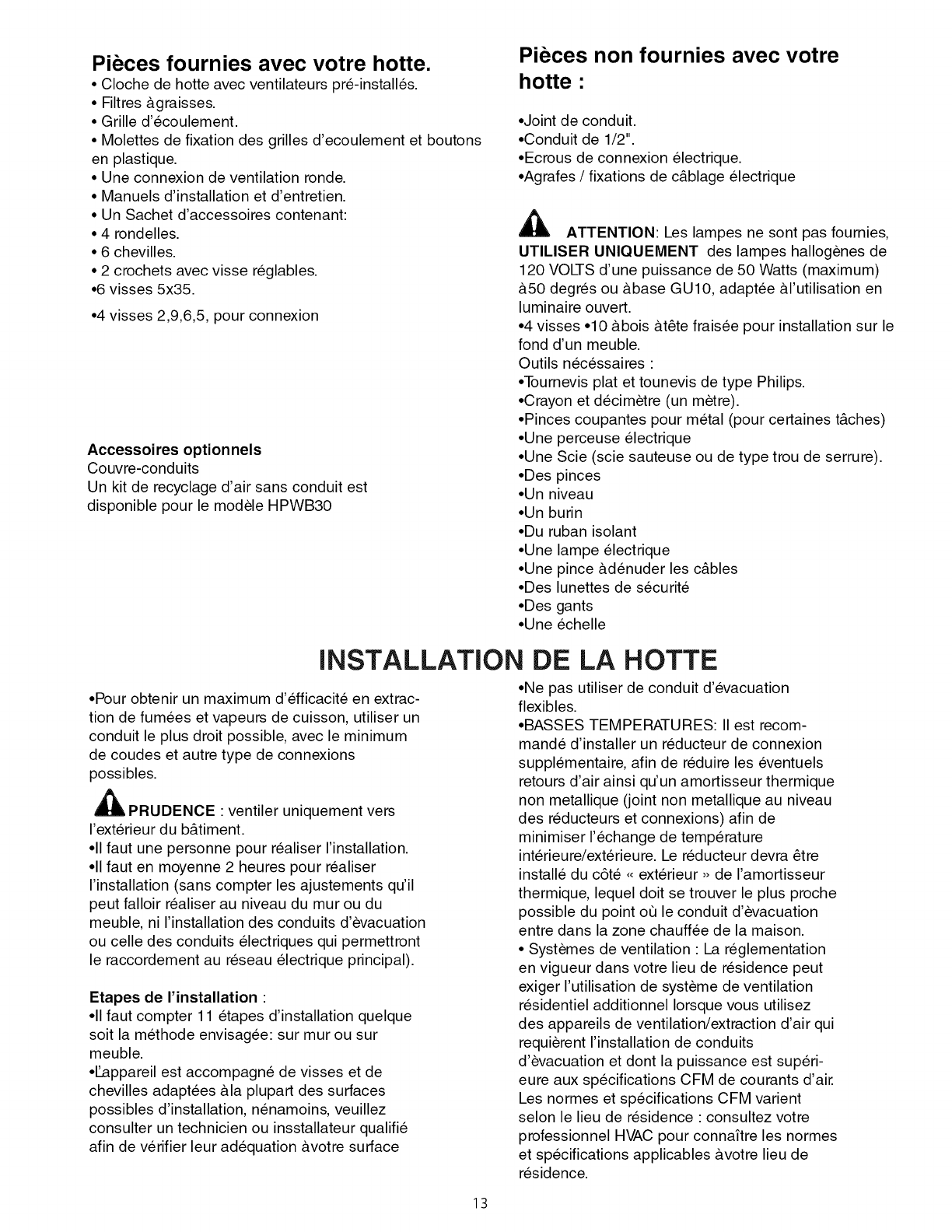

Parts Included with your Hood
« Hood Canopy Assembly with blower already
installed
« Grease filters
« Drip tray for each filter.
« Drip trays holding brakets + plastic wahers and
knobs
« 1 Transition withback draft damper
« Use & Care / Installation Instructions
« Fittings bag with:
Washers
Drywall anchors
Hooks with regulating screws
Screws 5X35
Screws for transition BAN
A
Optional accessory
Duct covers
Ductless recirculation kit available only for HPWB30
model.
Parts Not Included with your
Hood
« Duct Tape
« 1/2" Conduit
« Wire Nuts
« Round Duct.
« Wiring clamp
° CAUTION! Lamps are not supplied, use
ONLY 120 Volt, 50 Watt (maximum) 50°
halogen light made or a GU10 base,
suitable for use in open luminarie.
« 4#10 pan head wood screws for installation on
a bottom of a cabinet
* 3 prong plug
Tools required
Flat blade and Phillips screwdrivers
Pencil and tape measure
Metal snips (in some applications)
Electric drill
Saw (saber or keyhole)
Pliers
Level
Caulking
Flashlight
Wire stripper
Safety glasses
Gloves
Step ladder
INSTALLING THE HOOD
® Forthe most efficient air flow exhaust, use a
straight run or as few elbows as possible.
CAUTION: Vent unit to outside of
building, only.
* Two people are necessary for installation.
On average 2 hours are necessary to complete
installation (without considering cut to be done
on wall and or on cabinet, installation of ducts ,
conduit and electrical connections to the mains).
installation steps:
11 installation steps are required for both
installation methods
Wall mountinstallation steps or in alternative
Cabinet installation
* The hood is fitted with Screws and Drywall
Anchors suitable for most surfaces, consult a
Qualified Installer, check if they perfectly fit with
your cabinet/wall.
* Do not use flex ducting.
* COLD WEATHER installations should have an
additional backdraft damper installed to
minimize backward cold air flow anda
nonmetallic thermal break to minimize
conduction of outside temperatures as_ part of
the ductwork. The damper should be on the
cold air side of the thermal break.
The break should be as close as possible to
where the ducting enters the heated portion of
the house.
° Makeup air: Local building codes may require
the use of Make-Up Air Systems when using
Ducted Ventilation Systems greater than
specified CFM of air movement.
The specified CFM varies from location to location
Consult your HVAC _ professional f or specific
requirements in your area.

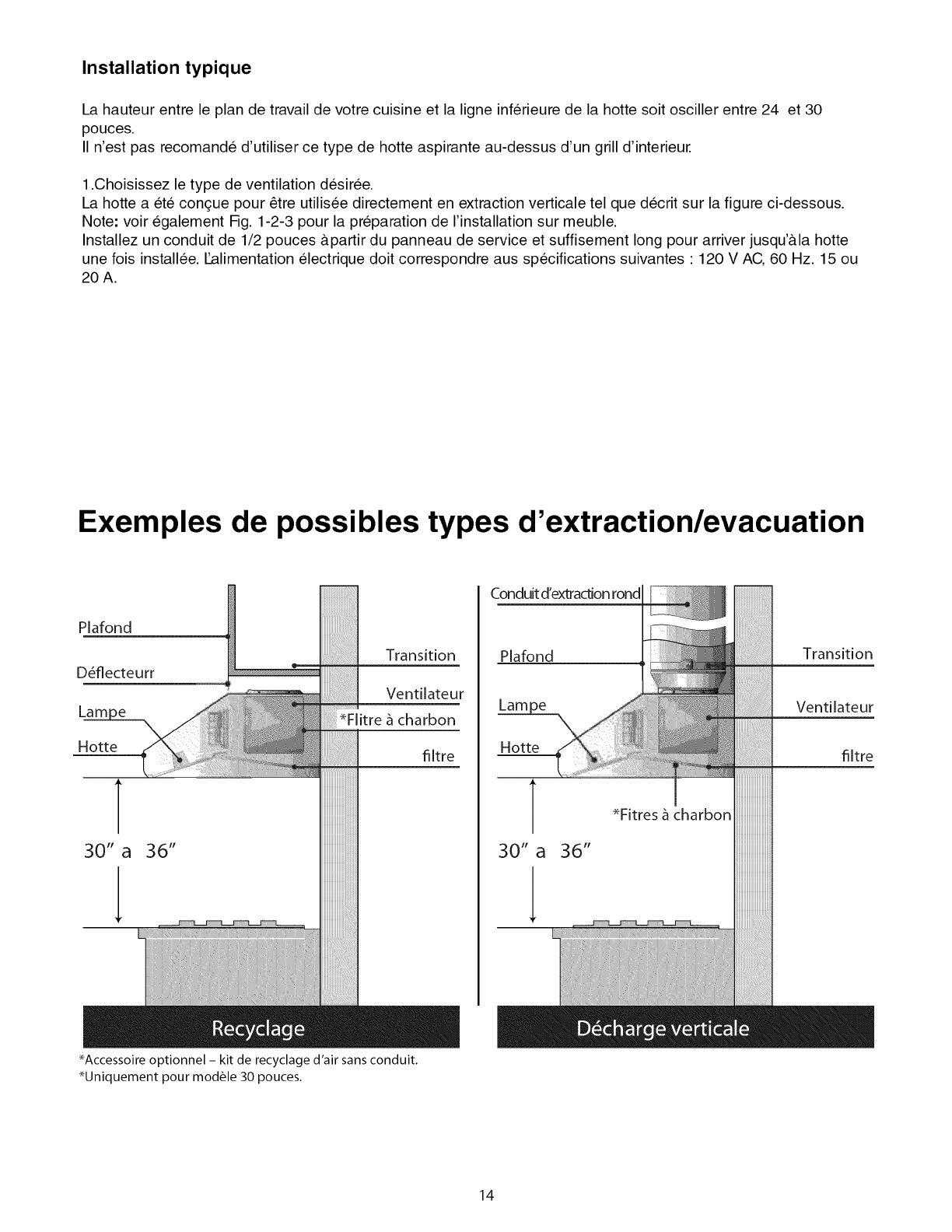

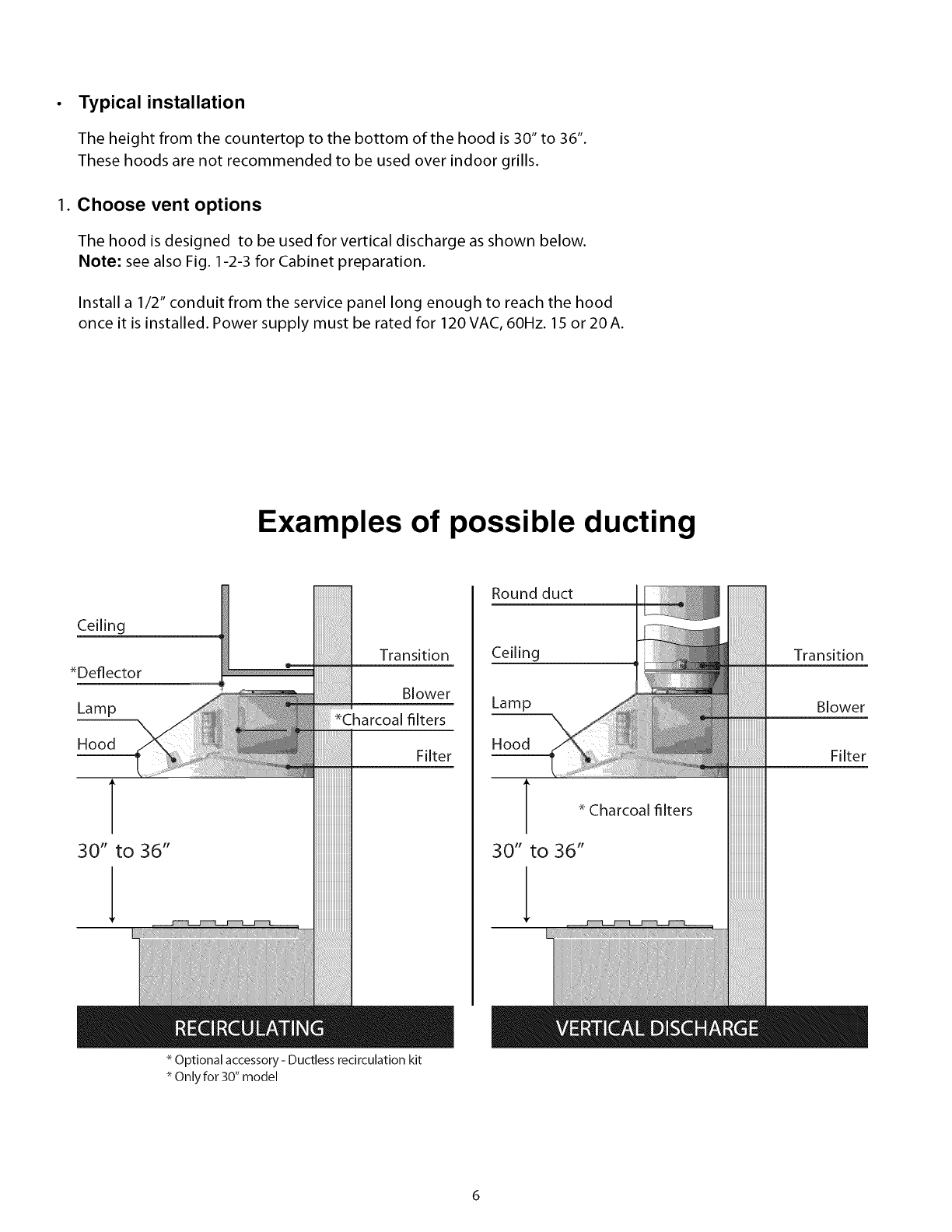

Typical installation
The height from the countertop to the bottom of the hood is 30” to 36”.
These hoods are not recommended to be used over indoor grills.
. Choose vent options
The hood is designed to be used for vertical discharge as shown below.
Note: see also Fig. 1-2-3 for Cabinet preparation.
Install a 1/2” conduit from the service panel long enough to reach the hood
once it is installed. Power supply must be rated for 120 VAC, 60Hz. 15 or 20A.
Examples of possible ducting
Ceiling
Transition
*Deflector
Blower
*Charcoal filters
Hood .
Filter
30” to 36”
RECIRCULATING
* Optional accessory - Ductless recirculation kit
* Only for 30” model
Round duct
Ceiling Transition
Blower
Hood .
Filter
* Charcoal filters
30” to 36”
VERTICAL DISCHARGE

Table 1. Ventilator performance calculation
DUCT FITTINGS
Use this chart to compute maximum
permissable lengths for duct runs to
outdoors.
Note: Do not exceed maximum permissable
equivalent lengths!
Maximum recommended duct
length for these hoods: 150 feet
Flexible ducting:
If flexible metal ducting is used, all
the equivalent feet values in the table
should be doubled. The flexible
metal duct shou Id be straight and
smooth and extended as much as
possible.
Do NOT use flexible plastic ducting.
Note: Any home ventilation system, such as a
ventilation hood, may interrupt the proper flow of
combustion air and exhaust required by fireplaces,
gas furnaces, gas water heaters and other naturally
vented systems. To minimize the chance of interruption
of such naturally vented systems, follow the heating
equipment manufacturer's guidelines and safety
standards such as those published by NFPA and ASHRAE.
ee Um a Tyce
Me Mm ag
*Hoods are supplied with a 10”
round transition. A locally
supplied transition is required
for other sizes.
Note: Outlet on top of hood is
8-1/8" x 8".
Equivalent Quantit Total
1D Vata dicta) Lenght* WEY] rs
S 10" round
to 8" round 5 ft.
Round, 1 ft.
straight (per foot
length)
Ken 3-1/4" X 10" 1 ft.
fi 3-1/4" x12 " (per foot
\ straight length)
8" Dia. 17 ft.
90° elbow 10" Dia. 24 ft .
8" Dia. 10 ft.
45° elbow 10" Dia. 14 ft .
3-1/4" x 12" 15 ft.
3-1/4" x 10" 14 ft.
90° elbow
3-1/4" x10" 8 ft.
3-1/4" x12" 9 ft.
45° elbow
3-1/4" x 10° 33 ft.
ee 3-1/4" x 12" 36 ft.
90° flat elbow
10" round transition
to 3-1/4" x 10" or
We 31/4" x 12" 9 ft.
3-1/4" x 10" or
3-1/4" x 12" to
Pat, 10" round transition 6 ft.
10" round to 3-1/4" x 10" 16 ft.
3-1/4" x 12" transition 13 ft.
WK 90° elbow
3-1/4" x10" 9 ft.
3-1/4"x12"t 010" round 8 ft.
= transition 90° elbow
Round 8" Dia. 32 ft.
wall cap 10" Dia. 41 ft.
with damper
3-1/4" x 10° 24 ft.
eS
3-1/4"
x
12"
wall
cap
26
ft.
with damper
Round 8" Dia. 44 ft.
roof cap 10" Dia. 56 ft.
Total Duct Run

TABLE 2. DUCTWORK INSTALLATION GUIDELINES
For safety reasons, ducting should vent directly outdoors (not into an attic, underneath the house, into the
garage or into any enclosed space).
Keep duct runs as short and straight as possible.
Duct fittings (elbows and transitions) reduce air flow efficiency.
Back to back elbows and ,,S“ turns give very poor delivery and are not recommended.
Ashort straight length of duct at the inlet of the remote blower gives the best delivery.
Transition to duct from the integral blower to remote duct transition as close as possible.
In order opreference, use:
Ist. 10” round duct
2nd. 8round duct
3rd. 3-1/4" x 14” duct
Ath. 7” round duct
5th. 3-1/4” x lO” duct
6th. 6” round duct
The use of flexible metal round duct should only be used when no other duct fitting exists. Limit use to short
lengths and do not crush when making corners.
. Prepare duct and conduit cut outs, see figures 2. Assembly of the 10” transition:
1 and 2 as needed. The transition supplied with the hood mounts to
the top.
Do not install transition until hood is
| Model | 30” | 36”] 48” .
fixed on cabinet or wall.
Cabinet Front X | 2aia | 4-0/16"]10-9/16'
Gabinct or a. Place the transition piece over the hood
S/S Vertical outlet and secure with 4 screws provided.
\ : - (Figure3)
a born" —2—./ / | at" Dia. Hotes b. Wrap all joints (metal transition and hood)
4 - Vertical conduit with duct tape for an airtight seal.
6-1/2" option .
c. Remove tape holding damper.
Rear cL
Wall
Hood outlet
Hood Width
Figure 1
—12"—|
| Figure 3
11"
soe") | Transition
| 23-1/8"
Screws (4)
Figure 2
ee ae
8

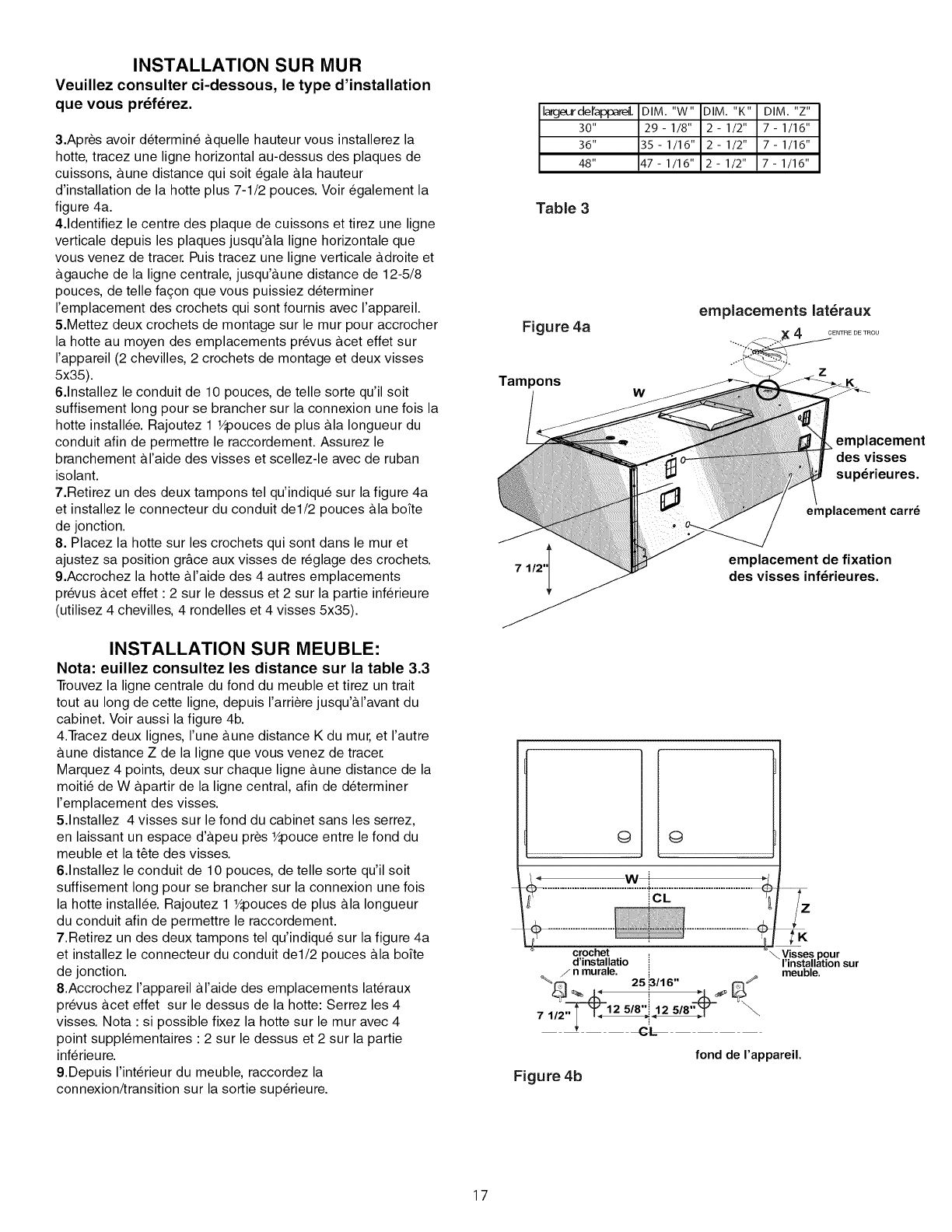

Wall Mount Installation
Note: see below if cabinet installation is preferred
3. After the hood installation height has been
determined draw a horizontal line at a distance
above the cooktop equal to the desired hood
installation height plus 7- 1/2”. See also Figure 4a.
4. Find the centerline of the cooktop. Draw a
vertical line along this centerline up to the hori-
zontal line drawn in step 1 and draw a vertical
line right and left at a distance of 12-5/8” to
determine the mounting locationof the
mounting hooks shipped with the hood.
5. Fit two mounting hooks on the wall to hang the
hood through the provided slots (2 wall
anchors + 2 hooks + 2 screws 5x35).
6. Run 10” Duct, long enough to reach the
transition once the hood has been installed plus
1 1/2” inch to connect ductwork. Fix Duct to
transition with screws and seal withtape.
7.Remove 1 of 2 knockouts and install 1/2”
conduit connector in j-box.
8. Hang the hood and adjust its position through
the screws on the hooks.
9, Fix the hood to 4 additional point, 2 on
upperside, 2 on lower side (use 4 wall anchors
+ 4washers + 4 screws 5x35.
Cabinet Installation:
Note: See above if wall mount installation is preferred
Note: Distances on Table 3.3
Find the centerline of the cabinet bottom. Draw a line
along this centerline from rear to front of the cabinet.
See also Figure 4b.
4. Draw two lines, one at a K distance from thewall,
the other one at a Z distance from theprevious line.
Mark 4 points, two along each line at a distance of
half W from the center line, to determine the screw
locations.
5. Fit 4 screws on cabinet bottom do not tighten
completely but leave a space of about 1/2” from
cabinet bottom surface and head screws.
6. Run 10” Duct, long enough to reach the transition
once the hood has been installed plus1 1/2” inch for
connect ductwork.
7.Remove 1 of 2 knockouts and install 1/2”conduit
connector in j-box.
8. Hang the hood on screws through side slots provided
on hood top.Tighten the four screws. Note: If possible
fix the hood on the wall at 4 additional point (2 on
upper side, 2 on lowerside).
9. From the inside of the cabinet attach the transition
on upper outlet.
HOOD WIDTH | DIM. "W"|DIM. "K"| DIM. "2"
30" 29 - 1/8" | 2 - 1/2" | 7 - 1/16"
36" 35 - 1/16"| 2 - 1/2" | 7 - 1/16"
48" 47 - 1/16" | 2 - 1/2" | 7 - 1/16"
Table 3
i Side slot x 4
Figure 4a . . - Center Hole
Knockouts
(junction —
box) : —
Top
screw
location
Square
slot
bottom fixing
screws locations
oe
Ot
ee
i K
Hook
for
wall
Screw
for
/
installation
cabinet
25 3/16" bottom
. a
ke [oer A installation
74/2" 12 5/8"! 12 5/8" ¢ \ adjusting
screw
Bottom of the Hood
Figure 4b

Fix Duct to transition and seal with tape.
For both installation method:
10.Wiring the HOOD:
WARNING:
To Avoid Electrical Shock Hazard
Turn off power at the service
panel before wiring this unit.
120 VAC, 15 or 20 Amp circuit
required.
ELECTRICAL GROUNDING INSTRUCTIONS
THIS APPLIANCE [S FITTED WITH AN
ELECTRICAL JUNCTION BOX WITH 3
WIRES, ONE OF WHICH (GREEN/YELLOW)
SERVES TO GROUND THE APPLIANCE.
A WARNING:
TO PROTECT YOU AGAINST ELECTRIC SHOCK,
THE GREEN AND YELLOW WIRE MUST BE
CONNECTED TO THE GROUNDING WIRE IN
YOURHOME ELECTRICALSYSTEM, AND IT MUST
UNDER NO CIRCUNSTANCES BE CUT OR REMOVED.
Failure to do so can result in death or
electrical shock.
Power supply conduit
* Remove the j-box cover as shown in
Figure 5.
* if notalready done, install 1/2” conduit
connector in j-box.
* Run black, white, and green wires (#14 From 1S
AWG) according to the National Electrical ne og
Code or CSA Standards and local codes and P .
ordinances .
* Connect black, white, and green wires from
power supply to black, white, and green/
yellow wires in j-box respectively.
* Close j-box cover.
Figure 5
Final installation steps
71.iInstall grease filters, lamps and drip trays as
described in the Care & Use section of this
manual.
Note: Lamps are notsupplied, use ONLY 120
Volt, 50 Watt (maximum) 50° halogen light
made fora GU10 base, suitable for use in
open luminarie.
Turn power on at service panel.

ha IMPORTANTES INSTRUCTIONS DE SECURITE
VEUILLEZ LIRE ENTIEREMENT CES INSTRUCTIONS AVANT DE PROCEDER DE
LUTILISATION DE VOTRE APPAREIL.
VEUILLEZ LIRE ET CONSERVEZ SOIGNEUSEMENT CES INSTRUCTIONS
4. ATTENTION
POUR REDUIRE LE RISQUE D’INCENDIE, DE
CHOC ELECTRIQUE OU DE BLESSURES,
VEUILLEZ OBSERVER LES INDICATIONS
SUIVANTES :
A.N utiliser Pappareil que conformément aux
instructions du constructeur: ne pas se
conformer aux instructions peut s’avérer dangeu-
reux et annuler la garantie. Si vous avez des
questions, mhésitez pas aprendre contact avec le
fabricant.
B.Avant toute intervention sur votre appareil,
mettez le bouton d’allumage en position OFF
Veillez Atoujours débrancher le cable
d’alimentation électrique avant de procéder a
toute réparation ou nettoyage de votre appareil.
Lorsquil rest pas possible de débrancher le
cable d’alimeniation électrique, veillez a installer
sur le tableau de commande (par exemple), une
signalétique d’avertissement bien visible, telle
quune étiquette de couleur rouge ou jaune
contenant des indications de sécurité.
C.Les Travaux d’installation de Pappareil, installa-
tion électrique inclue, doivent 6étre réalisés par du
personnel qualifié, ceci de conformité avec les
normes et diverses réglementations en vigueur.
D.Afin d’éviter tout retour de fumées ou autres
vapeurs de cuisson, il est nécéssaire quril existe
un flux d’air suffisant passant au travers de la
hotte. Observez les instructions du fabricant de
votre appareil de cuisine (gaz ou électrique) tels
que ceux publiés par la National Fire Protection
Association (NFPA), the American Society for
Heating, Refrigeration and Air conditioning
Engineers (ASHRAE), ainsi que la réeglementa-
tion locale de votre lieu de résidence (lieu ou est
utilisé Pappareil).
E.Lorsque vous perforez ou effectuez une rainure
dans un mur, veillez ane pas endommager
Pinstallation électrique, ainsi que tout autre
installation qui s’y trouve occulte.
FLes conduits de ventilations doivent toujours
aboutir alextérieur de votre résidence.
ATTENTION
PRUDENCE
APPAREIL DESTINE UNIQUEMENT A DES
FINS DE VENTILATION GENERALE EN
USAGE DOMESTIQUE. AFIN D’EVITER TOUT
RISQUE D’EXPLOSION, NE PAS UTILISER
POUR VENTILER OU EXTRAIRE DES
VAPEURS OU FUMEES PROVENANT DE
SUBSTANCES DANGEREUSES OU EXPLO-
SIVES.
PRUDENCE
Atin de réduire tout risque d’incendie et d’extraire
correctement les fumées et vapeurs, veillez a
brancher les conduits de la hotte vers lextérieur
de votre résidence. Ne pas évacuer les fumées
et vapeurs de cuisine vers les colonnes séches,
les espaces existant entre deux murs, les
espaces sous plancher ou des greniers.
ATTENTION
POUR REDUIRE LE RISQUE D’INCENDIE,
LORS DE LINSTALLATION DE CONDUITS DE
RACCORDEMENT ET D’EXTRACTION,
N’UTILISER QUE DES CONDUITS METAL-
LIQUES.
Installer la hotte en suivant toutes les indications
et spécifications nécéssaires et réeglementaires.
ATTENTION
Atin d’éviter tout risque d’incendie ou de choc
électrique, ne pas utiliser cet appareil avec un
dispositif de programation ou de contréle de la
vitesse de fonctionnement.
OPERATION
a.Ne jamais retirer les grilles d’écoulement ou
les filtres agraisses.
Sans ces dispositifs, les ventilateurs peuvent
attraper au vol certaines parties de votre corps
(cheuveux, doigts) ou de vos vétements.
Le fabricant décline toute responsabilité dans le
cas ou les instructions d’installation, entretien et
utilisation, fournies avec l'appareil ne seraient
pas observées.
Le fabricant décline également toute respon-
sabilité relative aux blessures produites ala suite
de négligences de la part de l'utilisateur et
signale que la garantie de l'appareil ne sera plus
valable dans le cas ou l'appareil n'est pas
correctement entretenu et/ou réparé.
11

A IMPORTANTES INSTRUCTIONS DE SECURITE
VEUILLEZ LIRE ENTIEREMENT CES INSTRUCTIONS AVANT DE PROCEDER
A LUTILISATION DE VOTRE APPAREIL.
VEUILLEZ LIRE ET CONSERVEZ SOIGNEUSEMENT CES INSTRUCTIONS
Spécifications pour l’installation élec-
trique
IMPORTANT
Observez toutes les normes et réglementation en
vigueur.
Il est de la responsabilité du client :
De faire installer l'appareil par un électricien dument
qualifié.
De s’'assurer que que linstallation électrique est
adpatée au branchement de lappareil et qu’elle est
conforme a la réglemeniation électrique nationale
(National Electrical Code), ANSI/NFPA 70 - latest
edition, ou CSA Standarts C22.1-94, Canadian
Electrical Code, part 1 et C22.2 No M91 — latest
edtion™ ainsi que toute norme et réglemeniation locale
en vigueur.
Dans le cas ou la réglementation permette usage
d’une ligne de terre séparée, et dans le cas ou
linstallation électrique du lieu le permet, il est nécés-
saire d’avoir recours aun électricien qualifié afin qu'il
détermine si le chemin de cablage ala terre est
adéquat.
Ne pas brancher la terre aune bouteille ou citerne de
gaz.
Veuillez faire vérifier votre installation par un
électricien qualifié si vous n’étes pas absolument sur
que le branchement ala terre de votre appareil est
correctement faite.
Ne pas brancher la terre aune bouteille ou une citerne
de gaz.
Veuillez consultez un technicien dment qualifié si
vous nétes pas sur que la hotte est correctement
branchée ala terre.
Veillez Ane pas avoir de fusibles installés sur la ligne
d’alimentation neutre ou sur la ligne de terre
12
IMPORTANT
Conservez le présent instructif pour votre
Inspecteur Local d’Electricité.
Les fils électriques avec lesquels la hotte sera
branchée au réseau électrique doivent étre
uniquement composés de cuivre.
Lappareil devra étre branché directement au
disjoncteur ou tableau de fusibles au moyen de
conduits électriques métalliques.
Le calibre des cables de branchement doit
respecter les spécifications de la norme « National
Electrical Code » AINSI/NFA70 — latest edition’,
ou de la CSA** Sandarts C 22 1-94, Ca nadian
Electrical Code Part 1 and C22.2 No 0-M91 —
latest edition, ansi que toutes les normes et
réglementations en vigueur.
ll est nécéssaire d’installer des connexions de
conduits conformes aux normes A UL ou CSA
chaque extrémité du branchement (au niveau de
l'appareil et au niveau de la boite de connexion).
(Vous pouvez obtenir des copies des standarts et
normes électriques ci-dessu mentionnés auprés
de:
*National Fire Protection Association, Batterymarch Park
Quincy, Massachussets 02269
*““CSA Intemational 8501 East Pleasant Valley Road
Cleveland, Ohio 44131-5575.)

Pieces fournies avec votre hotte.
¢ Cloche de hotte avec ventilateurs pré-installés.
¢ Filtres agraisses.
¢ Grille d’ écoulement.
¢ Molettes de fixation des grilles d’ecoulement et boutons
en plastique.
« Une connexion de ventilation ronde.
« Manuels d’installation et d’entretien.
« Un Sachet d’accessoires contenant:
¢ 4 rondelles.
* 6 chevilles.
¢ 2 crochets avec visse réglables.
*6 visses 5x35.
e4 visses 2,9,6,5, pour connexion
Accessoires optionnels
Couvre-conduits
Un kit de recyclage d’air sans conduit est
disponible pour le modéle HPWB30
Piéces non fournies avec votre
hotte :
«Joint de conduit.
*Conduit de 1/2".
eEcrous de connexion électrique.
eAgrates / fixations de cablage électrique
A ATTENTION: Les lampes ne sont pas fournies,
UTILISER UNIQUEMENT des lampes hallogénes de
120 VOLTS d’une puissance de 50 Watis (maximum)
a50 degrés ou abase GU10, adaptée alutilisation en
luminaire ouvert.
4 visses 10 abois atéte fraisée pour installation sur le
fond d’un meuble.
Outils nécéssaires :
«Tournevis plat et tounevis de type Philips.
«Crayon et décimétre (un métre).
«Pinces coupantes pour métal (pour certaines taches)
Une perceuse électrique
eUne Scie (scie sauteuse ou de type trou de serrure).
*Des pinces
¢Un niveau
¢Un burin
¢Du ruban isolant
eUne lampe électrique
Une pince adénuder les cables
*Des lunettes de sécurité
Des gants
*Une échelle
INSTALLATION DE LA HOTTE
¢Pour obtenir un maximum d’éfficacité en extrac-
tion de fumées et vapeurs de cuisson, utiliser un
conduit le plus droit possible, avec le minimum
de coudes et autre type de connexions
possibles.
A PRUDENCE : veniiler uniquement vers
lextérieur du batiment.
ell faut une personne pour réaliser Pinstallation.
ell faut en moyenne 2 heures pour réaliser
linstallation (sans compter les ajustements quill
peut falloir réaliser au niveau du mur ou du
meuble, ni Pinstallation des conduits d’évacuation
ou celle des conduits électriques qui permettront
le raccordement au réseau électrique principal).
Etapes de I’installation :
ell faut compter 11 étapes d’installation quelque
soit la méthode envisagée: sur mur ou sur
meuble.
eLappareil est accompagné de visses et de
chevilles adaptées ala plupart des surfaces
possibles d’installation, nénamoins, veuillez
consulter un technicien ou insstallateur qualifié
afin de vérifier leur adéquation avotre surface
13
eNe pas utiliser de conduit d’évacuation
flexibles.
*BASSES TEMPERATURES: Il est recom-
mandé dc’installer un réducteur de connexion
supplémentaire, afin de réduire les éventuels
retours d’air ainsi quun amortisseur thermique
non metallique (joint non metallique au niveau
des réducteurs et connexions) afin de
minimiser Péchange de température
intérieure/extérieure. Le réducteur devra étre
installé du cdté « extérieur » de lamortisseur
thermique, lequel doit se trouver le plus proche
possible du point ot le conduit d’évacuation
entre dans la zone chauffée de la maison.
¢ Systémes de ventilation : La réglementation
en vigueur dans voire lieu de résidence peut
exiger l'utilisation de systeme de ventilation
résidentiel additionnel lorsque vous utilisez
des appareils de ventilation/extraction d’air qui
requiérent installation de conduits
d’évacuation et dont la puissance est supéri-
eure aux spécifications CFM de courants d’air
Les normes et spécifications CFM varient
selon le lieu de résidence : consultez votre
professionnel HVAC pour connaitre les normes
et spécifications applicables avotre lieu de
résidence.

Installation typique
La hauteur entre le plan de travail de votre cuisine et la ligne inférieure de la hotte soit osciller entre 24 et 30
pouces.
ll nest pas recomandé dutiliser ce type de hotte aspirante au-dessus d’un grill d’interieur.
1.Choisissez le type de ventilation désirée.
La hotte a été congue pour étre utilisée directement en extraction verticale tel que décrit sur la figure ci-dessous.
Note: voir également Fig. 1-2-3 pour la préparation de l installation sur meuble.
Installez un conduit de 1/2 pouces apartir du panneau de service et suffisement long pour arriver jusqu’ala hotte
une fois installée. Lalimentation électrique doit correspondre aus spécifications suivantes : 120 V AC, 60 Hz. 15 ou
20 A.
Exemples de possibles types d’extraction/evacuation
Plafond
Transition
Déflecteurr
Ventilateur
*Flitre a charbon
30” a 36”
Recyclage
*Accessoire optionnel - kit de recyclage d’air sans conduit.
*Uniquement pour modeéle 30 pouces.
Conduit c’extractionrond
14
Plafond Transition
Lampe Ventilateur
*Fitres a charbon
30” a 36”
Décharge verticale

Tabla 1. Calcul de performances de ventilation
Ajustage/dimensions
Utiisez ce tableau pour calculez
les dimensions maximum
autorisées pour la connexion de
la hotte a lextérieur.
Nota : ne pas depasser les
équivalences de dimensions
maximale autorisées.
Longueur maximale de conduits
autorisée pour ce type de hottes :
150 pieds.
Conduits flexibles :
Si vous utilisez des conduits en
métal flexible, le conduit
metallique doit étre souple, droit
et le plus déplié/étendu possible.
NE PAS UTILISER DE
CONDUIT EN PLASTIQUE
FLEXIBLE.
Note : Tout systeme de ventilation domes-
tique, tel qu’une hotte aspirante peut
interrompre le cours normal de la
combustion de l’air ainsi que la ventilation
naturelle que demandent des installations
telles que des cheminées - 4 bois ou 4 gaz
ou encore les cheminées de chauffe-eau.
Afin de minimiser les risques d’interruption
de la ventilation de ces systemes, suivez les
recommandations de sécurité et installa-
tion du fabricant ainsi que les normes et
réglementation tels que celles publiées
parla NFPA et la ASHRAE.
PMT eC Es COME MER sie)
RAO ee om nea ey
*Ces hottes sont fournies
avec des
connexions/transitions
rondes de 10 pouces. Il
vous faudra vous procurez
sur votre lieu de
résidence toute connexion
ou réducteur nécéssaire
pour effectuer adaptation
a des conduits d’autres
dimensions.
Note:
la sortie qui se trouve sur le
dessus de la hotte est de
8-1/8 pouce x(par) 8 pouces
Calotte ronde pour le toit.
Largo cerTet \- Ta Co)
Pieza CCL ia SE-T-T0 total
10" rond
a8" rond 5 ft.
1 ft.
Rond droit (par pied de long)
Kn — 3-1/4" x 10" 1 ft.
fi 3-1/4" x12“ (par pied de long)
\ droit
coude de connexion 8" Dia. 17 ft.
90° 10" Dia. 24 ft .
coude de connexion 8" Dia. 10 ft.
45° 10" Dia. 14 ft.
3-1/4" x 12" 15 ft.
3-1/4" x 10" 14 ft.
coude 90°
3-1/4" x10" 8 ft.
3-1/4" x12" 9 ft.
coude 45°
3-1/4" x 10° 33 ft.
ee 3-1/4" x 12" 36 ft.
coude plan 90°
transition ronde 10”
de 3-1/4" x 10" 0
We 31/4" x 12" 9 ft.
3-1/4"x 10" o
3-1/4" x 12" a
Pate, 10" 6 ft.
Connexion ronde de 16 ft.
10" 3-1/4" x 10" 13 ft.
WR, coude90°de 3-1/4" x 12"
transitions
3-1/4" x 10" 9 ft.
3-1/4" x 12" 0 8 ft.
' rondde 10"
coude de 90°
Calotte murale 8 Dia. 32 ft.
ronde avec atténuateur. 10" Dia. 41 ft.
Calotte murale 24 ft.
ronde avec atténuateur de
3-1/4" x 10" 26 ft.
3-1/4" x 12"
Ducto Total
15

Table 2. Instructions d’installation des conduits
deux murs, les espaces sous plancher ou des greniers.
Par odre de préférence décroissante utilisez:
résultats.
1.conduit rond de 10 pouces
2.conduit rond de 8 pouces
3.conduit de 3-1/4 x 14 pouces
4.conduit ronde de 7 pouces
5.conduit de 3-1/4 x 10 pouces
6.conduit rond de 6 pouces
vous formerez un coude ou un coin.
Pour des raisons de sécurité, P exactration des fumées et vapeurs de cuisson doit se faire directement vers l’extérieur
du batiment. Ne pas évacuer les fumées et vapeurs de cuisine vers les colonnes séches, les espaces existant entre
Faites en sorte que les conduits soit aussi court et droits que possible.
Les connexions et réducteurs de taille de conduit, réduise le volume d’air qui est evacué.
Les coudes de connexions en zizag ainsi que les connexions en S rendent lextraction de fumées et vapeurs de
cuisson peu éfficace et ne sont pas recommandées pour ce type de hotte aspirante.
Un bout de conduit, court et droit juste au niveau de l’entrée d’air du ventilateur permet d’obtenir les meilleurs
Il est recommandé que le passage du conduit au ventilateur se fasse le plus prés possible de l’entrée de la hotte.
N’utilisez de conduit métallique flexible que dans le cas ou il ny aurait aucun autre type de conduit
métallique disponible. Limitez son utilisaton ade courtes distances et veillez ane pas l’écraser lorque
1. Découpez les conduits aux mesures appropirées pour votre
installation.
30”] 36”| 48” | Model
Devant du cabinet
2-3/4" 7 4-9/16" | 10-9/16"
Dessous du cabinet
ge verticale
S e / pe
o.
42"
PP
f
\
|
/
r
x}.
" 22" i
10-1/2" [* » -4-.7¥
4-7/8" Trous de décharge verticale
L-—j—-4 oo 4 optionnelle de 1-1/2 pouces
6-1/2"
de diamétre.
| 6-1/4"
cL
Mur arriére
largeur de la hotte.
Figure 1
—12'—+
_]
3-9/16"
|
*
23-1/8”
$$$ $m
Figure 2
16
2.Montez/assemblez les connexion/transition de 10
pouces: la connexion qui est fournie avec la hotte doit étre
installé sur le dessus.
Ne pas installez cette connexion avant d’avoir fixé la hotte
sur le mur ou le meuble auquel elle est destinée.
a.Montez la connexion Aransition sur la sortie dair de la
hotte et fixée-la au moyen des 4 visses qui sont fournies.
(Figure 3).
b.Envellopez tous les joints (tansition métallique et hotte)
avec du ruban isolant de telle fagon quil n’y ait pas de fuite
air ace niveau.
c.Retirer le ruban qui tient Patténuateur.
Sortie de la hotte.
Figure 3
Transition.
Visses (4)

INSTALLATION SUR MUR
Veuillez consulter ci-dessous, le type d’installation
que vous préférez.
3.Aprés avoir déterminé aquelle hauteur vous installerez la
hotte, tracez une ligne horizontal au-dessus des plaques de
cuissons, aune distance qui soit égale ala hauteur
dinstallation de la hotte plus 7-1/2 pouces. Voir également la
figure 4a.
4.ldentifiez le centre des plaque de cuissons et tirez une ligne
verticale depuis les plaques jusqu’ala ligne horizontale que
vous venez de tracer Puis tracez une ligne verticale adroite et
agauche de la ligne centrale, jusqu’aune distance de 12-5/8
pouces, de telle fagon que vous puissiez déterminer
’'emplacement des crochets qui sont fournis avec l'appareil.
5.Mettez deux crochets de montage sur le mur pour accrocher
la hotte au moyen des emplacements prévus acet effet sur
l'appareil (2 chevilles, 2 crochets de montage et deux visses
5x35).
6.Installez le conduit de 10 pouces, de telle sorte qu’il soit
suffisement long pour se brancher sur la connexion une fois la
hotte installée. Rajoutez 1 “pouces de plus ala longueur du
conduit afin de permettre le raccordement. Assurez le
branchement alaide des visses et scellez-le avec de ruban
isolant.
7.Retirez un des deux tampons tel qu’indiqué sur la figure 4a
et installez le connecteur du conduit de1/2 pouces ala boite
de jonction.
8. Placez la hotte sur les crochets qui sont dans le mur et
ajustez sa position grace aux visses de réglage des crochets.
9.Accrochez la hotte al’aide des 4 autres emplacements
prévus acet effet : 2 sur le dessus et 2 sur la partie inférieure
(utilisez 4 chevilles, 4 rondelles et 4 visses 5x35).
INSTALLATION SUR MEUBLE:
Nota: euillez consultez les distance sur la table 3.3
Trouvez la ligne centrale du fond du meuble et tirez un trait
tout au long de cette ligne, depuis l’arriére jusqu’al’avant du
cabinet. Voir aussi la figure 4b.
4.Tracez deux lignes, l'une aune distance K du mur, et l'autre
aune distance Z de la ligne que vous venez de tracer
Marquez 4 points, deux sur chaque ligne aune distance de la
moitié de W apartir de la ligne central, afin de déterminer
emplacement des visses.
5.Installez 4 visses sur le fond du cabinet sans les serrez,
en laissant un espace d’apeu prés Ypouce entre le fond du
meuble et la téte des visses.
6.Installez le conduit de 10 pouces, de telle sorte quiil soit
suffisement long pour se brancher sur la connexion une fois
la hotte installée. Rajoutez 1 “pouces de plus ala longueur
du conduit afin de permettre le raccordement.
7.Retirez un des deux tampons tel qu’indiqué sur la figure 4a
et installez le connecteur du conduit de1/2 pouces ala boite
de jonction.
8.Accrochez l'appareil alaide des emplacements latéraux
prévus acet effet sur le dessus de la hotte: Serrez les 4
visses. Nota : si possible fixez la hotte sur le mur avec 4
point supplémentaires : 2 sur le dessus et 2 sur la partie
inférieure.
9.Depuis l’intérieur du meuble, raccordez la
connexion/transition sur la sortie supérieure.
largeur delappareil |DIM. "W" |DIM. "K" | DIM. "Z"
30" 29 - 1/8" | 2 - 1/2" | 7 - 1/16"
36" 35 - 1/16" | 2 - 1/2" | 7 - 1/16"
48" 47 - 1/16" | 2 - 1/2" |7- 1/16"
Table 3
emplacements latéraux
Figure 4a x4
CENTRE DE TROU
Tampons
emplacement
des visses
supérieures.
emplacement carré
emplacement de fixation
7 1/2" . ee
des visses inférieures.
crochet "’. Visses pour
dinstallatio ‘ rinstalletion sur
~ fimurale. meuble.
“2 25 3/16" “a
oa Ee E
7412" 42 5/8"! 12 5/8" N
4 Chk -—_- —__-—_-__-
fond de lappareil.
Figure 4b

10.Fixez le conduit au connecteur et scellez-le avec du
ruban isolan
A ATTENTION Risque d’accident électrique.
Précaution : Mettez linterrupteur de marche sur OFF
avant de brancher cet appareil au réseau d’alimeniation. ll
est nécéssaire de disposer d’un circuit d’alimentation de
120 V AC, 15 ou 20Amp.
A INSTRUCTIONS DE MISE A LA TERRE
Cet appareil est Equipée d’une boite de
jonction/connexion électrique atrois fils, dont l'un (le
jaune-vert) s utilise pour la mise ala terre de Pappareil afin
de vous protégez d’éveniuels chocs électriques. Le cable
jaune-vert doit étre branché ala ligne de terre de
Pinstallation électrique de votre maison et ne doit sous
aucun prétexte étre coupé ou éliminé.
Le fait de ne pas observer ces recomandations peut
avoir pour conséquences des chocs électriques ou
méme la mort.
*Retirez le couvercle de la boite de jonction / connexion
tel que le montre la figure 5.
eDans le cas ou vous ne l’auriez pas encore fait, installez
le connecteur du conduit de “pouces sur cette boite.
*Passez les cables noirs, blancs et vert (14 AWG) selon
les spécifications du National Electrical Code ou CSA
Standarts ainsi qu’en accord avec les normes et régle-
mentations locales.
eBranchez respectivement les trois cables d’alimentation
aux cables de la méme couleur qui se trouvent dans la
boite de jonction/connexion.
e«Refermez la boite de jonction/connexion.
Derniére étape d’installation
Installez les filtres agraisses, les lampes, les grilles
d’écoulement tel que décrit au chapitre Utilisation et
Entretien de ce manuel.
Nota : Les lampes ne sont pas fournies, UTILISER
UNIQUEMENT des lampes hallogénes de 120 VOLTS
d’une puissance de 50 Watts (maximum) a50 degrés ou a
base GU10, adaptée al utilisation en luminaire ouvert.
Mettez en service lappareil en utilisant le panneau de
commande.
Vérifiez le fonctionnement de la hotte.
Figure 5: Power supply conduit: conduit de connexion au
réseau.
From control panel: en provenance du panneau de
contréle.
conduit d’énergie
apartirdu |
panneau de |
contréle
Figura 5

A INSTRUCCIONES IMPORTANTES DE SEGURIDAD
Lea todas las instrucciones antes de utilizar el dispositivo.
LEA Y GUARDE ESTAS INSTRUCCIONES
4. ADVERTENCIA
PARA REDUCIR EL RIESGO DE INCENDIO,
DESCARGA ELECTRICA, O DANO A PERSO-
NAS, OBSERVE LO SIGUIENTE:
A. Utilice esta unidad solamente en la forma
especificada por el fabricante. Si tiene preguntas
contacte al fabricante.
B. Anies de dar mantenimiento o limpiar la
unidad, apague el interruptor en el panel de
control y asegure el panel de servicio para evitar
que el interruptor sea encendido accidenial-
mente. Si el panel de servicio no puede ser
asegurado coloque una gran advertencia, tal
como una etiqueta, en el panel de servicio..
C. El trabajo de instalacion y el cableado
eléctrico deben ser hechos por persona(s)
calificada(s) de acuerdo con todos los cddigos y
estandares aplicables, incluyendo las relaciona-
das a incendios.
D. Se requiere suficiente aire para una com-
bustién apropiada y exhalacién de gases a
través del escape (chimenea) o equipo de
quema de combustible para prevenir regresos.
Siga la guia de los fabricantes del equipo de
calentamiento y los estandares de seguridad
tales como los publicados en la Asociacién
Nacional de Proteccién del Fuego. (NFPA), la
Sociedad Americana de Ingenieros en Calenta-
miento, Refrigeracion y Aire Acondicionado
(ASHRAE), y las autoridades locales.
E. Cuando corte o haga agujeros en la pared o el
techo, no dafie el cableaco eléctrico y otros
dispositivos escondidos.
F. Los sistemas conductuales deben siempre
dirigirse al exterior
PRECAUCION
PARA VENTILACION GENERAL SOLA-
MENTE. NO UTILICE MATERIALES O
VAPORES EXPLOSIVOS O PELIGROSOS.
PRECAUCION
Para reducir el riesgo de incendio y exhalar el
aire propiamente, asegurese de enviar los ductos
de aire al exterior no hacia dentro de las pare-
des, techos, aticos, espacios sin uso o garajes.
ADVERTENCIA
PARA REDUCIR EL RIEGO DE FUEGO,
UTILICE SOLO DUCTOS DE METAL.
Instale esta campana de acuerdo a todos los
requerimientos especificados.
ADVERTENCIA
Para reducir el riesgo de fuego o descarga
eléctrica, no use esta campana con ningun
aparato de control de estado de velocidad
extemo.
OPERACION
a. Siempre deje las parrillas de seguridad y los
filtros en su lugar
Sin estos componentes, los ventiladores en
operacion pudieran atrapar pelo, dedos y trapos
sueltos.
Los fabricantes se deslindan de toda responsabi-
lidad en caso de falla al observar las instruccio-
nes dadas aqui para la instalaciédn, manten-
imiento y uso adecuado del producto. El fabri-
cante también se deslinda de toda responsabili-
dad por dafio debido a negligencia y la garantia
de la unidad expira automaticamente debido a
mantenimienio inadecuado.
Esta unidad esta fabricada para uso interior solamente. No utilice esta unidad en el exterior

A INSTRUCCIONES DE SEGURIDAD IMPORTANTES
Read All Instructions Before Using the Appliance.
READ AND SAVE THESE INSTRUCTIONS
Requerimientos eléctricos
IMPORTANTE
Observe todos los codigos y mandatos en
uso.
Es responsabilidad del cliente:
Contactar un instalador eléctrico calificado.
Para asegurar que la instalacion eléctrica es
adecuada y en conformidad con el Cdédigo
Eléctrico Nacional, ANSI/NFPA 70
ultima edici6n*, o Estandares CSA
C22.1-94, Codigo Eléctrico Canadiense,
Parte 1 y C22.2 No.0-M91 - ultima edicién **
y todos los cddigos y ordenanzas locales.
Si los cdédigos lo permiten y un cable de
aseguramiento separado es utilizado,
Se recomienda que un electricista calificado,
determine si el camino a tierra es adecuado.
No haga tierra a un tubo de gas.
Cheque con un electricista calificado si usted
no esta seguro si la campana esta propia-
mente instalada.
No tenga un fusible en el circuito neutral o
tierra.
20
IMPORTANTE
Guarde las instrucciones de instalacion
para uso del inspector eléctrico.
La campana debe ser conectada solamente
con cable de cobre.
La campana debe ser conectada directa-
mente a la caja de desconexion (0 interrup-
tor del circuito) a través de conductos eléc-
tricos de metal.
Las medidas del cable deben de confor-
marse a los requerimientos del Codigo
Eléctrico Nacional ANSI/NFPA 70 —ultima
edici6n*, o Estandares CSA C22.1-94,
Codigo Eléctrico Canadiense, Parte 1 y
C22.2 No.0-M91 - ultima edicidn ** y todos
los codigos y ordenanzas locales.
A U.L.- 0 C.S.A.- Un conector debe ser
provisto en cada terminal del conducto de la
fuente de alimentacion (en la campana y en
la caja de uniones).
Como referencia se puede consultar:
* National Fire Protection Association Batterymarch
Park
Quincy, Massachusetts 02269
™ CSA International 8501 East Pleasant Valley Road
Cleveland, Ohio 44131-5575
