Thermaltake Level 20 XT User manual

© 2018 Thermaltake Technology Co., Ltd. All Rights Reserved. A-2018.04
All other registered trademarks belong to their respective companies. www.thermaltake.com
Tested To Comply
With FCC Standards
FOR HOME OR OFFICE USE
User's Manual
Benutzerhandbuch
Mode d’emploi
Manual del usuario
Manuale dell’utente
Manual do Utilizador
安裝說明書
用戶手冊ユーザーズマニュアル
Руководство пользователя
kullanıcı elkitabı
(EEE Yönetmeliğine Uygundur)
คู่มือการใช้
Picture is for reference only
X T
藍色線條為尺寸標示，請勿印刷上去！
產品料號
C A - 1 L 1 - 0 0 F 1 W N - 0 0 L e v e l 2 0 X T 說明書 18/04/26 B
產品名稱 印刷項目 發稿日期 版本
騎馬釘
2 6 105 G
雙銅
單色 無無
其他特殊處理效果表面處理
2
厚度(g/m )
裝訂方 式 材 質頁數 印刷 色彩
規格樣 式
整本 CHECK DESIGN
刀模線
125 mm
176 mm
Dora
(18/04/26)
Averson
(18/04/26)

Join Tt Community To Receive Benefits
Tt LCS-Liquid Cooling Support Certification
TT Premium
Dear Valued Customer,
Thank you for choosing Thermaltake.
As a new user we value your thoughts and opinions and
your feedback is important to us. We at Thermaltake
would like to use this opportunity to invite you to join our
Community Forums. Register today to start enjoying the
full benefits of our community.
Benefits of being a member:
Quick and responsive user support
Receive help and advice with new builds
Keep up to date with new product releases
Share your thoughts and builds with the community
Enter monthly contests and giveaways
Tt LCS Certified is a Thermaltake exclusive certification
applied to only products that pass the design and
hardcore enthusiasts standards that a true LCS chassis
should be held to. The Tt LCS certification was created
so that we at Thermaltake can designate to all power
users which chassis have been tested to be best
compatible with extreme liquid cooling configurations to
ensure you get the best performance from the best
features and fitment.
Brand official website
http://www.thermaltake.com/
Global Facebook
https://www.facebook.com/ThermaltakeInc
TT Premium
To continue achieving the corporate mission of delivering the
perfect user experience, Thermaltake developed “TT Premium”
with the essence of combining supreme quality products with a
new logo design. TT Premium is far more than just a guarantee
of quality. Behind the name, it represents the passion in DIY,
Modding and Thermaltake’s desire to be the most innovative
brand in the PC hardware market. To satisfy the demand of the
high-end PC users, TT Premium follows its core values of
Excellent Quality, Unique Design, Diverse Combinations and
Boundless Creativity to provide a high performance PC product
for every enthusiast. http://ttpremium.com
Taiwan Facebook
http://www.facebook.com/ThermaltakeTW
Global community forums
http://community.thermaltake.com
藍色線條為尺寸標示，請勿印刷上去！
產品料號
C A - 1 L 1 - 0 0 F 1 W N - 0 0 L e v e l 2 0 X T 說明書 18/04/26 B
產品名稱 印刷項目 發稿日期 版本
騎馬釘
2 6 105 G
雙銅
單色 無無
其他特殊處理效果表面處理
2
厚度(g/m )
裝訂方 式 材 質頁數 印刷 色彩
規格樣 式
整本 CHECK DESIGN
刀模線
125 mm
176 mm
Dora
(18/04/26)
Averson
(18/04/26)

1
1
Specification
Accessory
E-ATX Cube Case
515 x 394 x 623 mm (20.3 x 15.5 x 24.5 inch)
CPU cooler height limitation: 250 mm
VGA length limitation:590 mm
PSU length limitation: 220 mm (With Bottom Fan)
Rear (exhaust) :
140 x 140 x 25 mm fan (1000rpm, 16dBA)
6 x 3.5’’or 2.5’’ (HDD Cage)
1 x 3.5’’, 2 x 2.5’’ (M/B Tray)
8
Drive Bays
-Accessible
-Hidden
Expansion Slots
Motherboard
I/O Port
6.7” x 6.7” (Mini ITX), 9.6” x 9.6” (Micro ATX),
12” x 9.6” (ATX), 12” x 13” (Extend ATX)
USB 2.0 x2, USB 3.0 x2, HD Audio x 1, Type-C x1
Side Panel 4 mm Tempered Glass x 4 (Left & Right & Front & Top)
Case Type
Dimension (H*W*D)
Cooling System
Clearance
Front:
3 x 120 mm, 2 x 140 mm, 2 x 200 mm
Top:
8 x 120 mm, 6 x 140 mm, 2 x 200 mm
Rear:
2 x 120 mm or 2 x 140 mm
Fan Support
Radiator Support
Left / Right Side:
4 x 120 mm, 3 x 140 mm
Bottom:
3 x 120 mm
Left / Right Side:
1 x 480 mm, 1 x 420 mm
Bottom:
1 x 480 mm, 1 x 420 mm
Front:
1 x 360 mm, 1 x 280 mm,
1x 360 mm (200 mm series)
Top:
2 x 480 mm, 2 x 420 mm,
1 x 360 mm (200 mm series)
Rear:
1 x 120 mm, 1 x 140 mm

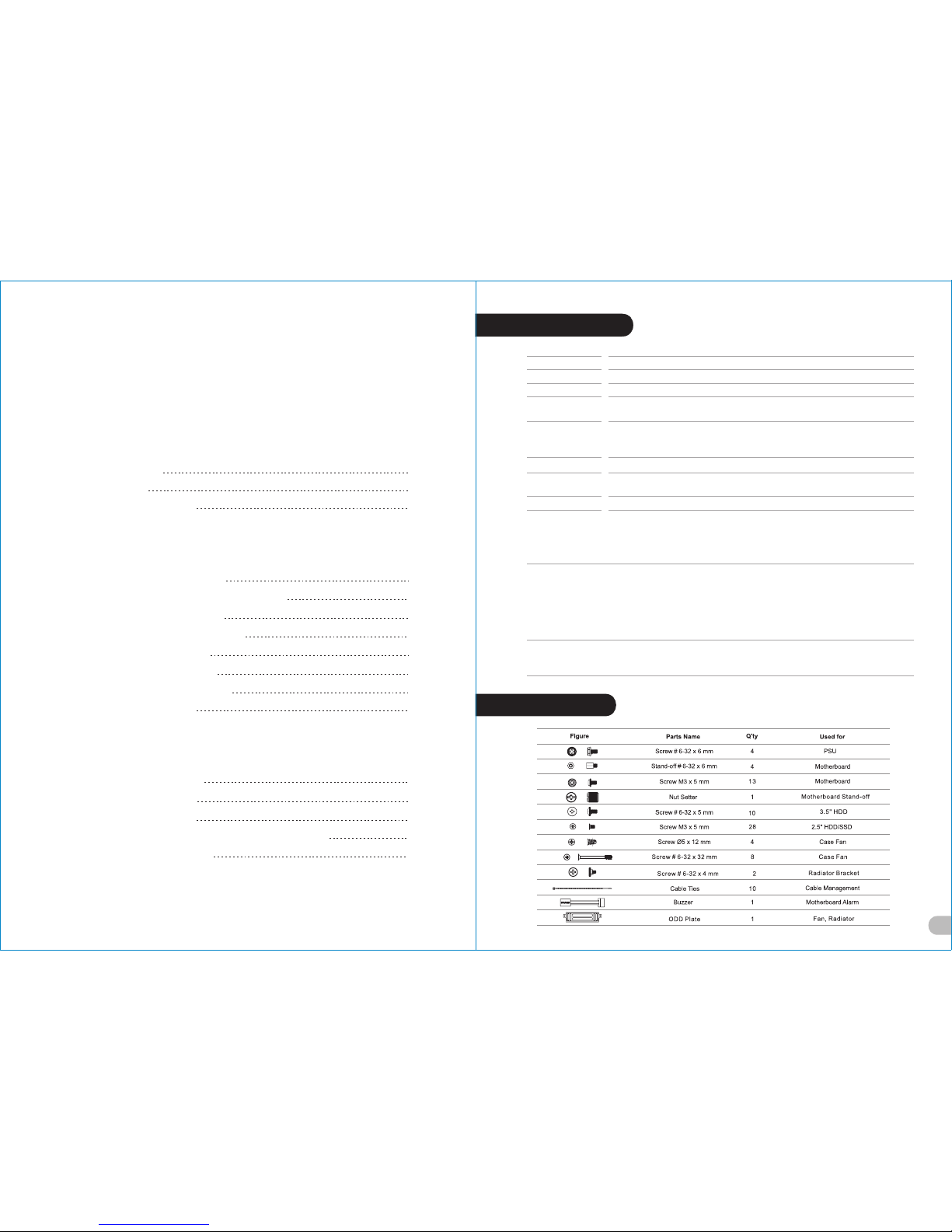

Chapter 1. Product Introduction
Specification
Accessory
Warning and Notice
1.0
1.1
1.2
01
01
02
Contents
Chapter 2. Installation Guide
2.0
2.1
2.2
2.3
2.4
2.5
2.6
2.7
Side Panels Disassembly
Power Supply Unit (PSU) Installation
Motherboard Installation
3.5" & 2.5" HDD Installation
PCI Card Installation
Air Cooling Installation
Liquid Cooling Installation
Bracket Installation
04
05
06
07
09
10
11
12

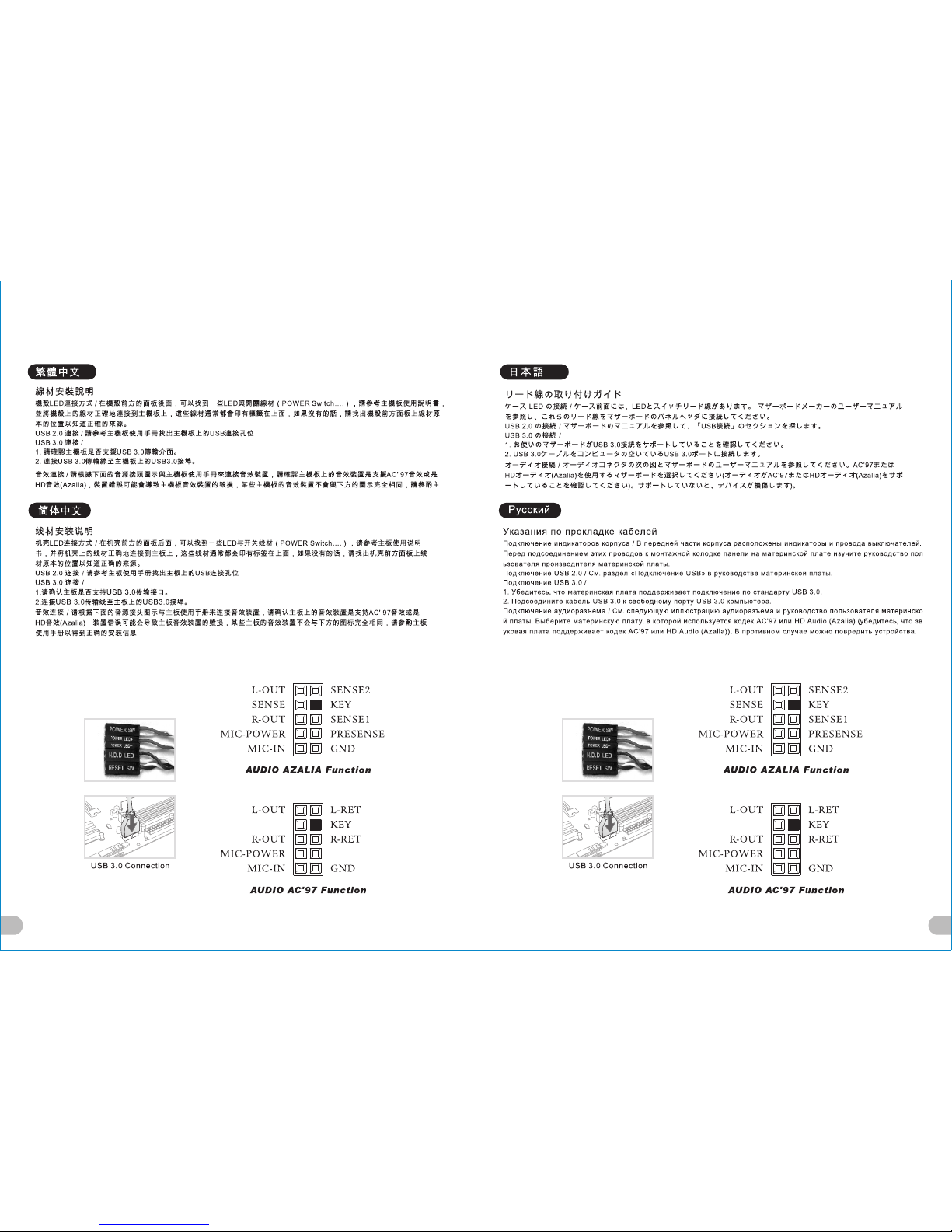

Chapter 3. Leads Installation Guide
Case LED connection
USB 3.0 connection
Audio connection
Thermaltake Power Supply Series (Optional)
Tt RGB Plus Ecosystem
3.0
3.1
3.2
3.3
3.4
13
13
13
19
20
藍色線條為尺寸標示，請勿印刷上去！
產品料號
C A - 1 L 1 - 0 0 F 1 W N - 0 0 L e v e l 2 0 X T 說明書 18/04/26 B
產品名稱 印刷項目 發稿日期 版本
騎馬釘
2 6 105 G
雙銅
單色 無無
其他特殊處理效果表面處理
2
厚度(g/m )
裝訂方 式 材 質頁數 印刷 色彩
規格樣 式
整本 CHECK DESIGN
刀模線
125 mm
176 mm
Dora
(18/04/26)
Averson
(18/04/26)

23
Atenção!!
Limite de altura para o dissipador do CPU:
O limite de altura para o dissipador do CPU é 250 mm (9,8 polegadas).
590
CPU 冷卻器的高度限制：
請確保 CPU 冷卻器的高度不超過 250 mm (9.8 英吋)。
VGA (附加介面卡) 的長度限制：
請確保 VGA (附加介面卡) 的長度不超過 590 mm ( 英吋)。
CPU 散热器高度限制：
请确保 CPU 散热器的高度不超过 250 mm（9.8 英寸）。
VGA（附加卡）长度限制：
请确保 VGA（附加卡）的长度不超过 590 mm（ 英寸）。
CPUクーラーの高さ制限:
CPUクーラーの高さが 250 mmを超えていないことを確認してください。
VGA（アドオンカード）の長さ制限:
VGA（アドオンカード）の長さが 590 mmを超えていないことを確認してください。
Ограничение по высоте охладителя ЦП
Убедитесь, что высота охладителя ЦП (центрального процессора) НЕ превышает 250 м
(9,8 дюйма).
Ограничение по длине видеокарты VGA (плата расширения)
Убедитесь, что длина видеокарты VGA (плата расширения) НЕ превышает 590 мм
( дюйма).
CPU Soğutucu Yükseklik Sınırlaması:
Lütfen CPU soğutucunuzun yüksekliğinin 250 mm’yi (9,8 inç) GEÇMEDİĞİNDEN emin olun.
VGA (Eklenti kartı) Uzunluk Sınırlaması:
Lütfen VGA’nızın (Eklenti kartı) uzunluğunun 590 mm’yi ( inç) GEÇMEDİĞİNDEN emin
olun.
590
Limite de comprimento para VGA (placa gráfica):
O limite de comprimento para VGA (placa gráfica) é mm (23.2 polegadas).
警告！！
23.2
警告！！
23.2
警告
Внимание!
23,2
Uyarı!!
23,2
คำเตือน!!
ขีดจำกัดความสูงสำหรับฮีตซิงก์ของ CPU:
ขีดจำกัดความสูงสำหรับฮีตซิงก์ของ CPU คือ 250 มม. (9.8 นิ้ว)
ขีดจำกัดความยาวสำหรับ VGA (การ์ดแสดงผล):
ขีดจำกัดความยาวสำหรับ VGA (การ์ดแสดงผล) คือ มม. (23.2 นิ้ว)
Warning and Notice
<250 mm
<590 mm
Warning!!
CPU Cooler Height Limitation:
Please ensure that your CPU cooler does NOT exceed 250 mm (9.8 inches) height.
VGA (Add-on card) Length Limitation:
Please ensure that your VGA (Add-on card) does NOT exceed 590 mm (23.2 inches) length.
Warnung!!
CPU-Kühler Höhenbeschränkung:
Bitte stellen Sie sicher, dass Ihr CPU-Kühler 250 mm (9,8 Zoll) Höhe nicht überschreitet.
VGA (Add-on-Karte) Längenbeschränkung:
Bitte stellen Sie sicher, dass Ihre VGA (Add-on-Karte) 590 mm (23,2 Zoll) Länge nicht
überschreitet.
Avertissement !
Limite de hauteur du ventilateur de CPU :
Vérifiez que la hauteur du ventilateur de CPU ne dépasse pas 250 mm.
Limite de longueur de la carte (complémentaire) VGA :
Vérifiez que la longueur de votre carte (complémentaire) VGA ne dépasse pas 590 mm
Precaución
Limitación de altura del refrigerador de CPU:
Asegúrese de que la altura de su refrigerador de CPU no excede los 250 mm (9,8 pulgadas).
Limitación de longitud de la tarjeta de vídeo (adicional):
Asegúrese de que la longitud de su tarjeta de vídeo (adicional) no excede los 590 mm (23,2
pulgadas).
Attenzione!
Limitazione altezza dissipatore CPU:
Assicurarsi che l’altezza del dissipatore CPU NON superi 250 mm (9,8 pollici).
Limitazione lunghezza VGA (scheda aggiuntiva):
Assicurarsi che la lunghezza del VGA (scheda aggiuntiva) NON superi 590 mm (23,2 pollici).
藍色線條為尺寸標示，請勿印刷上去！
產品料號
C A - 1 L 1 - 0 0 F 1 W N - 0 0 L e v e l 2 0 X T 說明書 18/04/26 B
產品名稱 印刷項目 發稿日期 版本
騎馬釘
2 6 105 G
雙銅
單色 無無
其他特殊處理效果表面處理
2
厚度(g/m )
裝訂方 式 材 質頁數 印刷 色彩
規格樣 式
整本 CHECK DESIGN
刀模線
125 mm
176 mm
Dora
(18/04/26)
Averson
(18/04/26)

45
English /
Deutsch /
Français /
1. Placez l’alimentation dans la position appropriée.
2. Ajustez le pont de support de l’alimentation dans
la position appropriée et fixez l’alimentation à
l’aide des vis.
Español /
1. Instale la PSU en la ubicación correcta.
2. Ajuste el puente de soporte de la PSU en la
ubicación adecuada y asegúrela con tornillos.
Italiano /
1. Place the PSU in proper location.
2. Adjust the PSU supporting bridge to the proper
location and secure the PSU with screws.
1. Platzieren Sie das Netzteil in der richtigen
Position.
2. Richten Sie die Stützbrücke für das Netzteil
entsprechend aus und sichern Sie das Netzteil
mit Schrauben.
1. Posizionare la PSU in modo corretto.
2. Regolare il ponticello di supporto della PSU nella
posizione corretta e fissare la PSU con delle viti.
Português/
1. Coloque o PSU na sua devida posição.
2. Ajuste a ponte de suporte do PSU para a devida
posição e fixe o PSU com parafusos.
Power Supply Unit (PSU) Installation
繁體中文 /
简体中文 /
日本語 /
Русский /
1. Установите блок питания в надлежащее место.
2. Надлежащим образом установите
поддерживающий мост блока питания и закреп
ите блок питания винтами.
Türkçe /
1. 將電源供應器放在正確的位置
2. 將電源供應器支撐架調整到適當的位置，然後用螺絲
固定電源供應器。
1. 将电源供应器放在正确的位置
2. 将电源供应器支撑架调整到适当的位置，然后用螺丝
固定电源供应器。
1. PSUを適切なロケーションに取り付けます。
2. PSU支持ブリッジを適切なロケーションに合うよう
に調整し、ねじでPSUを締め付けます。
1. PSU’yu, uygun konuma yerleştirin.
2. PSU destek köprüsünü uygun konuma ayarlayın ve
PSU’yu vidalarla sabitleyin.
ภาษาไทย /
1. วาง PSU ในตำแหน่งที่เหมาะสม
2. ขยับบริดจ์ที่รองรับ PSU ให้อยู่ในตำแหน่งที่เหมาะสม
แล้วขันสกรูยึด PSU ให้แน่น
or
Type A
Type B
Side Panels Disassembly
English /
Remove the screws on the back of the chassis,
and open the side panel
Deutsch /
Entfernen Sie die Schrauben auf der Rückseite
des Gehäuses und öffnen Sie das Seitenteil
Français /
Enlevez les vis à l’arrière du châssis et ouvrez le
panneau latéral
Español /
Extraiga los tornillos de la parte posterior de la
caja y abra el panel lateral
Italiano /
Rimuovere le viti sulla parte posteriore dello
chassis e aprire il pannello laterale
Português/
Remova os parafusos na parte de trás da caixa e
abra o painel lateral
繁體中文 /
移除機殼後方螺絲，將側窗打開
日本語 /
シャーシ背面のねじを取り外し、サイドパネ
ルを開きます
Русский /
Открутите винты на задней стенке корпуса
и откройте боковую панель
简体中文 /
卸除机壳后方螺丝，将侧窗打开
Türkçe /
Kasanın arkasındaki vidaları çıkarın ve yan
paneli açın
ภาษาไทย /
ถอดสกรูที่ด้านหลังของแชสซีส์
แล้วเปิดแผงด้านข้าง
藍色線條為尺寸標示，請勿印刷上去！
產品料號
C A - 1 L 1 - 0 0 F 1 W N - 0 0 L e v e l 2 0 X T 說明書 18/04/26 B
產品名稱 印刷項目 發稿日期 版本
騎馬釘
2 6 105 G
雙銅
單色 無無
其他特殊處理效果表面處理
2
厚度(g/m )
裝訂方 式 材 質頁數 印刷 色彩
規格樣 式
整本 CHECK DESIGN
刀模線
125 mm
176 mm
Dora
(18/04/26)
Averson
(18/04/26)

6 7
3.5" & 2.5" HDD Installation
For 2.5" HDD:
Secure 2.5" HDD from the
bottom of the HDD by screws.
For 3.5" HDD:
Secure 3.5" HDD from both side
of the HDD tray by locking clips.
For 2.5" HDD:
Secure 2.5" HDD from the
bottom of the HDD by screws.
For 3.5" HDD:
Secure 3.5" HDD from both side
of the HDD tray by locking clips.
Type A: HDD Cage Installation
Type B: Center Plate Installation
Motherboard Installation
English /
Install the motherboard in proper location and
secure it with screws.
Deutsch /
Installieren Sie die Hauptplatine in ihrer
vorgesehenen Position und sichern Sie sie mit
Schrauben.
Français /
Installez la carte mère dans l'endroit approprié et
sécurisez-la avec des vis.
Español /
Instale la placa madre en la ubicación adecuada y
asegúrela con tornillos.
Italiano /
Installare la scheda madre nella posizione
appropriata e fissarla con le viti.
Português/
Instale a motherboard no local adequado e aparafuse.
繁體中文 /
將主機板放置在合適的位置並用零件包中之螺
絲固定。
日本語 /
マザーボードを適切な場所に取り付け、ねじで固定
します。
Русский /
Установите материнскую плату в надлежащее
место и закрепите ее винтами.
简体中文 /
在合适的位置安装主板并以螺丝安全固定。
Türkçe /
Ana kartı uygun konuma takın ve vidalarla
sabitleyin.
ภาษาไทย /
ติดตั้งเมนบอร์ดในตำแหน่งที่เหมาะสม
แล้วขันสกรูยึดให้แน่น
藍色線條為尺寸標示，請勿印刷上去！
產品料號
C A - 1 L 1 - 0 0 F 1 W N - 0 0 L e v e l 2 0 X T 說明書 18/04/26 B
產品名稱 印刷項目 發稿日期 版本
騎馬釘
2 6 105 G
雙銅
單色 無無
其他特殊處理效果表面處理
2
厚度(g/m )
裝訂方 式 材 質頁數 印刷 色彩
規格樣 式
整本 CHECK DESIGN
刀模線
125 mm
176 mm
Dora
(18/04/26)
Averson
(18/04/26)

89
PCI Card Installation
English / 繁體中文 /
简体中文 /
Deutsch /
日本語 /
Français /
Русский /
Español /
Türkçe /
Italiano /
Insert the PCI card into the PCI slot, and 將 PCI 卡插入 PCI 插槽，然後用螺絲固定。
secure it with screw.
将 PCI 卡插入 PCI 插槽并以螺丝固定。
Stecken Sie die PCI Karte in den PCI
Steckplatz und sichern Sie sie mit
PCI カードを PCI スロットに挿入し、ねじ
Schrauben.
で固定します。
Insérez la carte PCI dans le slot PCI et
sécurisez-la avec des vis. Вставьте PCI-карту в слот PCI и закрепи
те ее винтом.
Inserte la tarjeta PCI en la ranura del PCI y
asegúrela con tornillos. PCI kartını, PCI yuvasına yerleştirin ve
vidayla sabitleyin.
Inserire la scheda PCI nello slot PCI e ภาษาไทย /
fissarla con la vite. ใส่การ์ด PCI ในสล็อต PCI
แล้วขันสกรูยึดให้แน่น
Português/
Insira a placa PCI na ranhura PCI e fixe
com parafusos.
For 2.5" HDD:
Secure 2.5" HDD from the
bottom of the HDD by screws.
For 3.5" HDD:
Secure 3.5" HDD from both side
of the HDD tray by locking clips.
Type C1: M/B Tray Installation (With HDD Tray)
Type C2: M/B Tray Installation (Without HDD Tray)
藍色線條為尺寸標示，請勿印刷上去！
產品料號
C A - 1 L 1 - 0 0 F 1 W N - 0 0 L e v e l 2 0 X T 說明書 18/04/26 B
產品名稱 印刷項目 發稿日期 版本
騎馬釘
2 6 105 G
雙銅
單色 無無
其他特殊處理效果表面處理
2
厚度(g/m )
裝訂方 式 材 質頁數 印刷 色彩
規格樣 式
整本 CHECK DESIGN
刀模線
125 mm
176 mm
Dora
(18/04/26)
Averson
(18/04/26)

10 11
Top
Rear
Front
140 mm
120 mm
480 mm
480 mm
480 mm
360 mm
360 mm
360 mm
180 mm
180 mm
280 mm
420 mm
420 mm
420 mm
Liquid Cooling Installation
Front:
1 x 280 mm or 1 x 360 mm
or 1 x 180 mm or 1 x 360 mm (200 mm series)
Top:
1 x 180 mm or 1 x 360 mm (200 mm series)
or 2 x 480 mm or 2 x 420 mm
Rear: 1 x 120 mm or 1 x 140 mm
Left / Right Side:
1 x 480 mm or 1 x 420 mm
or 1 x 480 mm or 1 x 420 mm
Air Cooling Installation
Top
Rear
Bottom
Bottom
Front
120 mm
120 mm
120 mm
120 mm
120 mm
120 mm
140 mm
140 mm
140 mm
140 mm
140 mm
200 mm
200 mm
Front:
3 x 120 mm
2 x 140 mm
2 x 200 mm
Top:
8 x 120 mm
6 x 140 mm
2 x 200 mm
Rear:
2 x 120 mm or 2 x 140 mm
Left / Right Side:
4 x 120 mm
3 x 140 mm
Side Side
藍色線條為尺寸標示，請勿印刷上去！
產品料號
C A - 1 L 1 - 0 0 F 1 W N - 0 0 L e v e l 2 0 X T 說明書 18/04/26 B
產品名稱 印刷項目 發稿日期 版本
騎馬釘
2 6 105 G
雙銅
單色 無無
其他特殊處理效果表面處理
2
厚度(g/m )
裝訂方 式 材 質頁數 印刷 色彩
規格樣 式
整本 CHECK DESIGN
刀模線
125 mm
176 mm
Dora
(18/04/26)
Averson
(18/04/26)

12 13
Leads Installation
Bracket Installation
Left Side Right Side
1
2
3 3
1
2
120 mm
1
2
200 mm
藍色線條為尺寸標示，請勿印刷上去！
產品料號
C A - 1 L 1 - 0 0 F 1 W N - 0 0 L e v e l 2 0 X T 說明書 18/04/26 B
產品名稱 印刷項目 發稿日期 版本
騎馬釘
2 6 105 G
雙銅
單色 無無
其他特殊處理效果表面處理
2
厚度(g/m )
裝訂方 式 材 質頁數 印刷 色彩
規格樣 式
整本 CHECK DESIGN
刀模線
125 mm
176 mm
Dora
(18/04/26)
Averson
(18/04/26)

14 15
藍色線條為尺寸標示，請勿印刷上去！
產品料號
C A - 1 L 1 - 0 0 F 1 W N - 0 0 L e v e l 2 0 X T 說明書 18/04/26 B
產品名稱 印刷項目 發稿日期 版本
騎馬釘
2 6 105 G
雙銅
單色 無無
其他特殊處理效果表面處理
2
厚度(g/m )
裝訂方 式 材 質頁數 印刷 色彩
規格樣 式
整本 CHECK DESIGN
刀模線
125 mm
176 mm
Dora
(18/04/26)
Averson
(18/04/26)

1716
藍色線條為尺寸標示，請勿印刷上去！
產品料號
C A - 1 L 1 - 0 0 F 1 W N - 0 0 L e v e l 2 0 X T 說明書 18/04/26 B
產品名稱 印刷項目 發稿日期 版本
騎馬釘
2 6 105 G
雙銅
單色 無無
其他特殊處理效果表面處理
2
厚度(g/m )
裝訂方 式 材 質頁數 印刷 色彩
規格樣 式
整本 CHECK DESIGN
刀模線
125 mm
176 mm
Dora
(18/04/26)
Averson
(18/04/26)

18 19
藍色線條為尺寸標示，請勿印刷上去！
產品料號
C A - 1 L 1 - 0 0 F 1 W N - 0 0 L e v e l 2 0 X T 說明書 18/04/26 B
產品名稱 印刷項目 發稿日期 版本
騎馬釘
2 6 105 G
雙銅
單色 無無
其他特殊處理效果表面處理
2
厚度(g/m )
裝訂方 式 材 質頁數 印刷 色彩
規格樣 式
整本 CHECK DESIGN
刀模線
125 mm
176 mm
Dora
(18/04/26)
Averson
(18/04/26)

藍色線條為尺寸標示，請勿印刷上去！
產品料號
C A - 1 L 1 - 0 0 F 1 W N - 0 0 L e v e l 2 0 X T 說明書 18/04/26 B
產品名稱 印刷項目 發稿日期 版本
騎馬釘
2 6 105 G
雙銅
單色 無無
其他特殊處理效果表面處理
2
厚度(g/m )
裝訂方 式 材 質頁數 印刷 色彩
規格樣 式
整本 CHECK DESIGN
刀模線
125 mm
176 mm
Dora
(18/04/26)
Averson
(18/04/26)
20
