Thomas AP-30 User manual

1
OPERATION MANUAL
Linear Diaphragm Pumps
Models: AP-30 LP-150HN LW-240 YP-6A
AP-40 LP-200HN LW-300 YP-15A
AP-60N LW-400 YP-20A
AP-60/80 YP-6V
AP-80H YP-15V
AP-100 YP-20V
AP-120 YP-30VC
YP-40VC
YP-50VC
YP-60VC
YP-70VC
Thank you for purchasing a Gardner Denver Thomas linear pump.
See page 6 for native language translation table of contents.
Save these original instructions.
Art. Nr. 17000820_06/2018

2
Safety Instruction
SymbolsUsed
Warning Instruction
Failure to comply can endanger the pump, the system or
even the life and health of persons.
Caution – High Voltage
This symbol warns of dangerous high voltages.
Please read this manual before operation of the pump, taking note
of all instructions. Compliance with these instructions will ensure
safe and reliable operation. Failure to comply with all the safety
precautions can result in malfunction, risk of fire and endanger the
health of people.
Any constructional change or misuse by an end-user invalidates the
product warranty and/or liabilities.
This appliance can be used by children aged from 8 years
and above and persons with reduced physical, sensory or
mental capabilities or lack of experience and knowledge if
they have been given supervision or instruction concerning
use of the appliance in a safe way and understand the
hazards involved. Children should not play with the
appliance. Cleaning and user maintenance shall not be
made by children without supervision.
All AP, LP, LW, YP-30VC, YP-40VC, YP-50VC, YP-
60VC and YP-70VC models are equipped with an
integrated thermal protective switch that activates (pump will
not run) when overheated and deactivates (normal operation
mode) after the pump has cooled. (The YP-6A, YP-15A,
YP-20A, YP6V, YP-15Vand YP-20Vmodels have a
thermal fuse.)

3
Do not place anything on the electrical cable. Damaged
cables can cause short circuits or electrical shock and must
be repaired by trained service personnel.
Do not spill water or other liquids over the pump.
Work on electrical devices may only be carried out by skilled
personnel in accordance with the applicable engineering
regulations.
Installation Instruction
•The pump is suitable only for operation in dry rooms.
•The pump location should be well ventilated, positioned
horizontally on its mounting feet and should not come in contact
with other objects or installed in an area that is subject to
explosion hazard.
•Ensure the pump is placed on a firm base with a suitable slip-free
surface.
•Kinks or bends in hose can affect pump performance. Inside hose
diameter should be a minimum equal to pump outlet outer
diameter and its length should not exceed 10m.
•Ensure that the supply voltage and frequency corresponds to the
pump label.
•Ensure that the pump socket is earthed.
•Ensure that the operating air temperature is within the range -
10°C to +40°C and the air humidity does not rise above 90%.
•The diaphragm linear pump is designed for pumping air only. The
following media must not be allowed to enter the air intake:
dangerous gas mixtures (e.g. combustible gases, explosive gases
or vapours), water vapour, any liquids, aggressive gases, or traces
of oil or oil mist and grease.
•Pumps should be operated within specified pressure range only.
Performance range specification may be found on series
datasheet on gd-thomas.com. Do not operate pump at zero
pressure.

4
Installation Instruction (Continued)
For pumps used to aerate water in aquariums, ponds or
similar, avoid water entering the pump by ensuring that the
pump is installed above the water level.
For proper grounding, do not defeat the ground pin.
If the supply cord is damaged, it must be replaced by trained
service personnel in order to avoid a hazard.
Maintenance Instruction
Any maintenance work to linear pump what is described
within the table below must be undertaken by trained service
personnel.
Recommended Filter Maintenance Schedule
Make sure the main power cord is disconnected before
performing maintenance.
AP Series LP Series LW Series YP Series
Filter Cleaning/
Replacement The air filter element should be cleaned every three months and replaced every twelve months. Customer integrated
AP Series Filter Element Replacement Instructions:
Disconnect power.
Remove screw and filter cover. Replace filter element, reassemble cover & screw.
Filter cover with gasket
Filter element
Filter cover screw

5
LP or LW Series Filter Element Replacement Instructions:
Disconnect power.
Remove screw and filter cover. Replace filter element, reassemble cover & screw.
YP Series Filter Element Replacement Instructions:
It is the responsibility of the end-user to integrate a suitable filtration method.
For replacement filter element part numbers, see pertinent series datasheet on gd-thomas.com.
Integrated Diaphragm Protection Switch
Information
Models AP-60N, AP-60/80, AP-80H, AP-100, AP-120, LP-150HN, LP-200HN, LW-240,
LW-300, LW-400 and YP-70VC are equipped with an integrated diaphragm protection
switch that activates or turns off the pump in case of a diaphragm failure or external
impact.This switch may be deactivated by performing the following instructions:
Make sure the main power cord is disconnected before
performing switch deactivation.
If the diaphragm is damaged, have the pump serviced by
trained service personnel. (Damage may be detected by
little or no air flow or higher than normal sound level.)
Applicable AP Series Diaphragm Switch Deactivation Instruction:
Disconnect power. Remove four cover plate
Remove four housing screws and housing. screws and cover plate.
Filter element
Filter cover screw
Gasket location
(Gasket not shown)
AP Housing
Cover plate
(4) Cover
plate screws
(4) Housing screws

6
Use a common blade screwdriver to push lower After positioning diaphragm protection
portion of black switch lever over orange pin switch to proper position to deactivate
so that the orange pin is no longer exposed. switch, reassemble unit.
Applicable LP & LW Series Diaphragm Switch Deactivation Instruction:
Note: The LP & LW Series models contain different switches. Identify what type switch your pump
has by comparing the various photos and instructions below:
Disconnect power.
Remove housing screws and housing.
Applicable LP & LW Series Diaphragm Switch Deactivation Instruction (Continued):
After positioning the diaphragm protection switch After positioning diaphragm protection switch
to a vertical position with a common blade lever to “ON” position to deactivate switch,
screwdriver to deactivate switch, reassemble unit. reassemble unit.
Diaphragm protective Diaphragm protective Diaphragam protection Diaphragm protection
switch activated. switch not activated. switch acitvated. switch not activated.
(Pump will not run.) (Normal operation mode.) (Pump will not run.) (Normal operation mode.)
Orange pin exposed
Common blade
screw driver
Diaphragm protection
switch not activated.
(Normal operation mode.)
Diaphragm protection
switch activated.
(Pump will not run.)
LW Housing
(6) Housing screws
(4) Housing screws
LP Housing

7
After positioning diaphragm protection switch
lever to “ON” position to deactivate switch,
reassemble unit.
Diaphragm protective Diaphragm protective
switch activated. switch not activated.
(Pump will not run.) (Normal operation mode.)
YP-70VC Diaphragm Switch Deactivation Instruction:
Disconnect power.
Remove housing screws and housing.
For more information, please see www.gd-thomas.com.
The information contained in this document is the property of Gardner Denver Thomas. This
document, or parts thereof, may not be made available, directly or indirectly, to third parties, nor
published or distributed in any manner without written consent.
Gardner Denver Thomas GmbH
Livry-Gargan-Str. 10
82256 Fürstenfeldbruck/Germany
YP Housing
(4) Housing screws
After positioning diaphragm protection switch
levers to proper positions to deactivate switch,
reassemble unit.
Diaphragm protective Diaphragm protective
switch activated. switch not activated.
(Pump will not run.) (Normal operation mode.)

8
Native Language Translation Manual Pages
Bulgarian......................................................................9-15
Croation......................................................................16-22
Czech.........................................................................23-29
Danish........................................................................30-36
Dutch..........................................................................37-43
English............................................................................1-7
Estonian......................................................................44-50
Finnish........................................................................51-57
French........................................................................58-64
German.................................................................... ..65-71
Greek..........................................................................72-78
Hungarian...................................................................79-85
Italian..........................................................................86-92
Latvian........................................................................93-99
Lithuanian................................................................100-106
Maltese....................................................................107-113
Polish.......................................................................114-120
Portugese................................................................121-127
Romanian................................................................128-134
Russian...................................................................135-142
Slovak.....................................................................143-149
Slovenian................................................................150-156
Spanish...................................................................157-163
Swedish..................................................................164-170

9
РЪКОВОДСТВО ЗА ЕКСПЛОАТАЦИЯ
Линейни диафрагмени помпи
Модели: AP-30 LP-150HN LW-240 YP-6A
AP-40 LP-200HN LW-300 YP-15A
AP-60N LW-400 YP-20A
AP-60/80 YP-6V
AP-80H YP-15V
AP-100 YP-20V
AP-120 YP-30VC
YP-40VC
YP-50VC
YP-60VC
YP-70VC
Благодарим ви за закупуването на линейна помпа Gardner Denver Thomas.
Превод на оригиналните инструкции.
Кат. номер на документа 17000820 _ 06/2018

10
Инструкции за безопасност
Използвани символи
Указание за предупреждение
Неспазването може да застраши помпата, системата или
дори живота и здравето на хората.
Внимание – високо напрежение
Този символ предупреждава за опасно високо
напрежение.
Моля, прочетете това ръководство преди работа с помпата,
като обърнете внимание на всички инструкции. Спазването на
тези инструкции ще гарантира безопасна и надеждна работа.
Неспазването на всички предпазни мерки за безопасност може
да доведе до неизправност, опасност от пожар и може да
застраши здравето на хората.
Всяка една конструктивна промяна или неправилна употреба от
краен потребител анулира гаранцията на продукта и/или
отговорностите.
Този уред може да се използва от деца над 8 години и
лица с намалени физически, сетивни или умствени
способности или липса на опит и познания, ако те са под
надзор или са инструктирани относно използването на
уреда по безопасен начин и разбират свързаните с това
опасности. Децата не трябва да играят с
уреда. Почистването и техническото обслужване не
трябва да се извършват от деца без надзор.
Всички модели AP, LP, LW, YP-30VC, YP-40VC, YP-50VC,
YP-60VC и YP-70VC са оборудвани с вграден защитен
топлинен прекъсвач, който се активира (помпата няма да
работи), когато прегрее и се деактивира (нормален
режим на работа) след охлаждане на помпата.
(Моделите YP-6A, YP-15A, YP-20A, YP6V, YP-15V и YP-
20V разполагат с термопредпазител.)

11
Не поставяйте нищо върху електрическия кабел.
Повредените кабели могат да причинят къси съединения
или токов удар и трябва да бъдат ремонтирани от обучен
сервизен персонал.
Не изливайте вода или други течности върху помпата.
Работата върху електрически устройства може да се
извършва само от квалифициран персонал в
съответствие с приложимите технически разпоредби.
Инструкции за монтаж
•Помпата е подходяща единствено за работа в сухи
помещения.
•Мястото на помпата трябва да бъде добре проветрено, тя
трябва да бъде разположена хоризонтално върху монтажните
й крачета и не трябва да влиза в контакт с други предмети
или да се монтира в област, в която съществува опасност от
експлозия.
•Уверете се, че помпата е поставена върху твърда основа с
подходяща неплъзгаща се повърхност.
•Сгъвките или извивките на маркуча могат да засегнат
производителността на помпата. Вътрешният диаметър на
помпата трябва да бъде равен най-малко на външния
диаметър на изхода на помпата и дължината не трябва да
надвишава 10 m.
•Уверете се, че захранващото напрежение и честотата
отговарят на етикета на помпата.
•Уверете се, че гнездото на помпата е заземено.
•Уверете се, че работната температура на въздуха е в рамките
на диапазона -10°C до +40°C, а влажността на въздуха не
превишава 90%.
•Линейната диафрагмена помпа е предназначена единствено
за изпомпване на въздух. Не трябва да позволявате
навлизането на следните среди в отвора за въздух: опасни

12
газови смеси (напр. горими газове, експлозивни газове или
пари), водна пара, течности, агресивни газове или следи от
масло или маслена пара и смазка.
•Помпите трябва да работят единствено в рамките на
посочения диапазон на налягането. Спецификациите на
работния диапазон можете да откриете в техническите
спецификации на серията на адрес gd-thomas.com. Не
работете с помпата при нулево налягане.
Инструкции за монтаж (продължение)
За помпи, използвани за аериране на вода в аквариуми,
езера или други подобни, избягвайте навлизането на
вода в помпата, като се уверите, че помпата е монтирана
над нивото на водата.
За правилно заземяване не повреждайте заземителния
щифт.
Ако захранващият кабел е повреден, той трябва да бъде
заменен от обучен сервизен персонал, за да се избегне
опасност.
Инструкции за поддръжка
Всяка дейност по поддръжка на линейната помпа,
различна от описаните в таблицата по-долу, трябва да се
извършва от обучен сервизен персонал.
Препоръчителен график за поддръжка на филтъра
Уверете се, че основният захранващ кабел е разкачен
преди извършване на поддръжка.

13
Серия AP Серия LP Серия LW Серия YP
Почистване/смяна
на филтър
Въздушният филтър трябва да се почиства на
всеки три месеца и трябва да се сменя на всеки
дванадесет месеца.
Въвежда се от
клиента

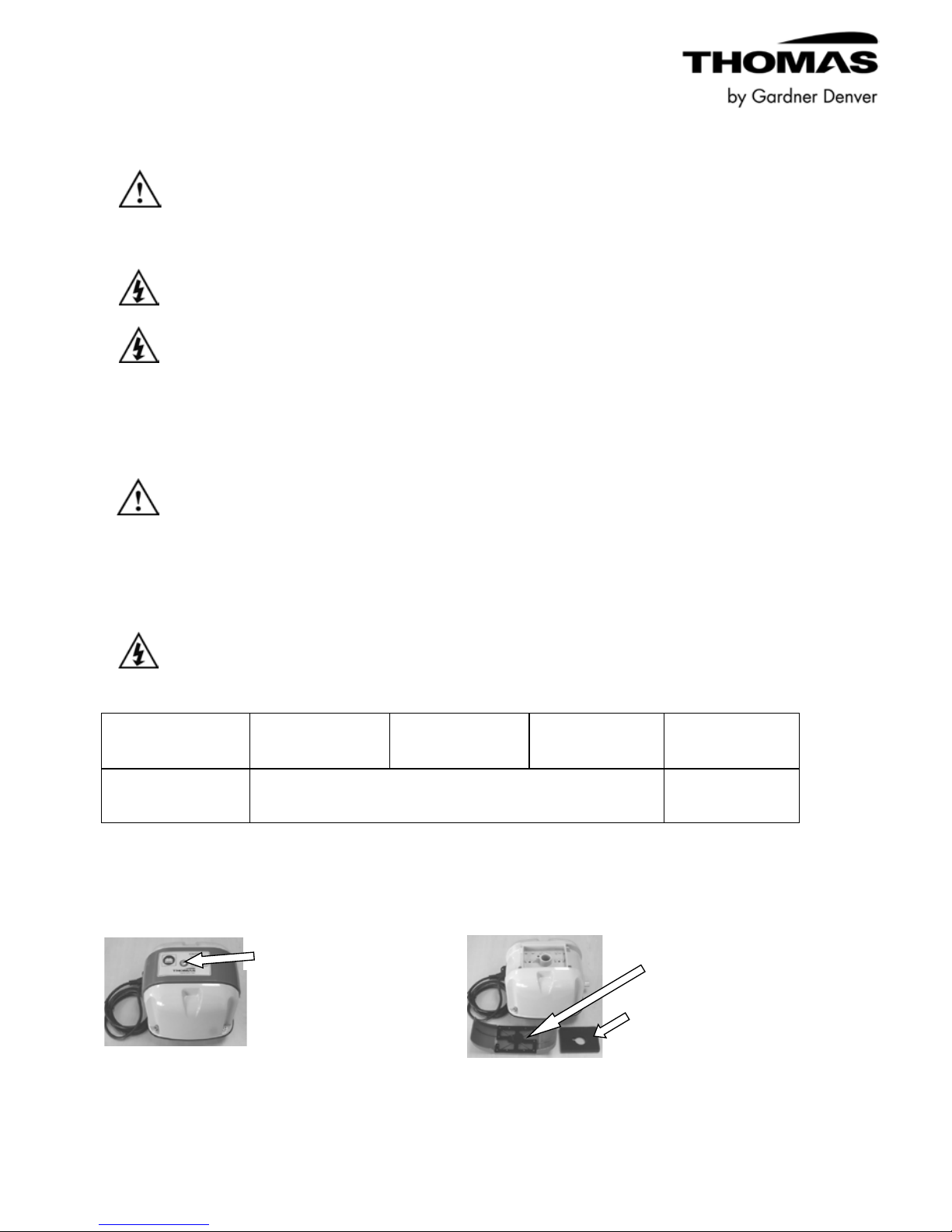

Инструкции за смяна на филтъра за серия AP:
Изключете захранването.
Отстранете капака на филтъра и винта. Сменете филтъра, поставете обратно капака и винта.
Инструкции за смяна на филтъра за серия LP или LW:
Изключете захранването.
Отстранете капака на филтъра и винта. Сменете филтъра, поставете обратно капака и винта.
Инструкции за смяна на филтъра за серия YP:
Отговорност на крайния потребител е да въведе подходящ метод на филтриране.
За номерата на частите на резервния филтър вижте техническите спецификации за
съответната серия на адрес gd-thomas.com.
Информация за вграден защитен
превключвател за диафрагмата
Моделите AP-60N, AP-60/80, AP-80H, AP-100, AP-120, LP-150HN, LP-200HN, LW-240. LW-300,
LW-400 и YP-70VC са оборудвани с вграден защитен превключвател за диафрагмата,
който активира или изключва помпата в случай на неизправност на диафрагмата или
външен удар. Този превключвател може да се деактивира, като извършите следните
инструкции:
Уверете се, че основният захранващ кабел е разкачен
преди извършване на деактивиране на превключвателя.
Ако диафрагмата е повредена, помпата трябва да бъде
обслужена от обучен сервизен персонал. (Повредата
Филтър
Филтър
Винт за капака
на филтъра
Местоположение на
уплътнението
(уплътнението не е
показано)
Капак на филтъра с
уплътнение
Винт за капака
на филтъра

14
може да бъде открита при наличието на малко или липса
на въздушен поток или по-високо от обичайното ниво на
звука.)

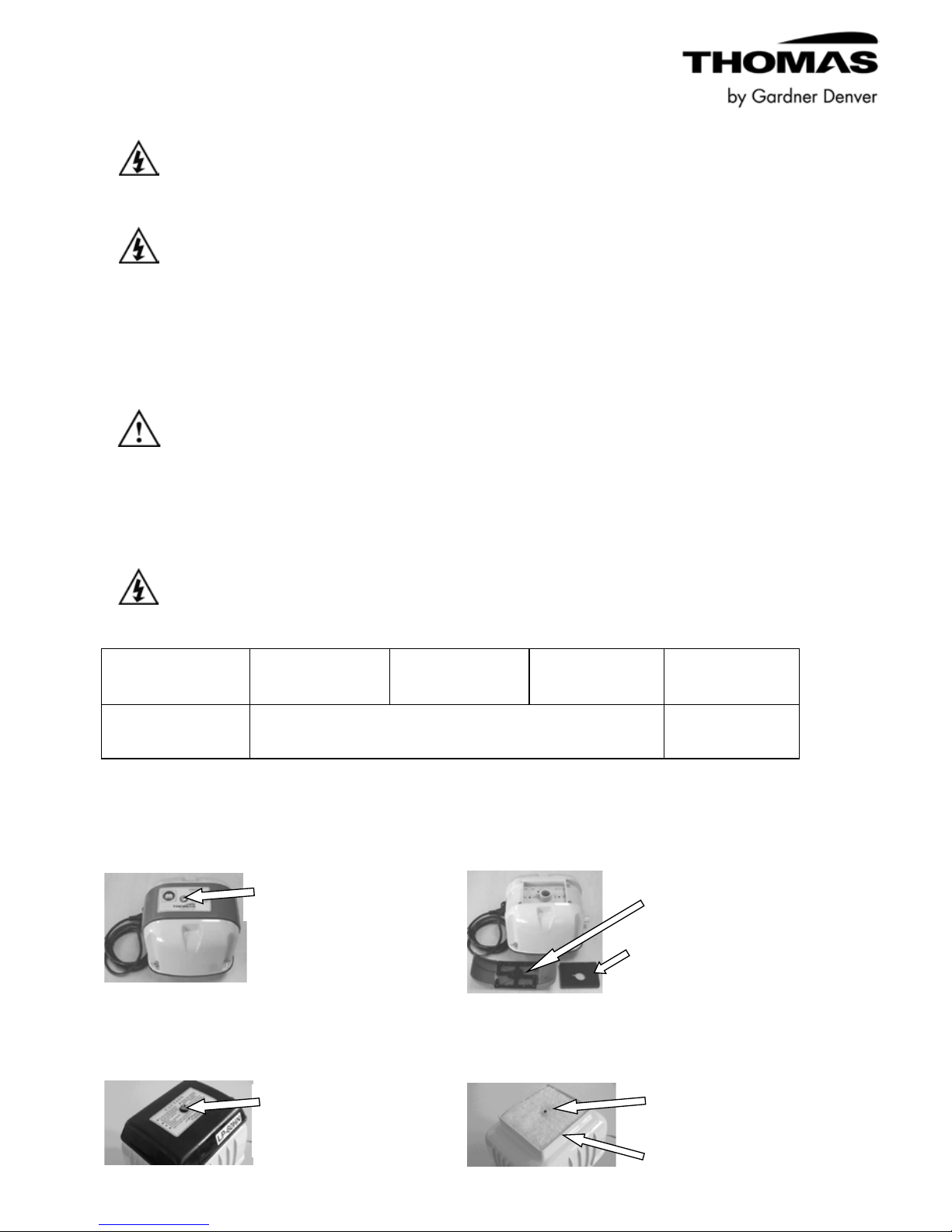

Приложими за серия AP инструкции за деактивиране на превключвателя на
диафрагмата:
Изключете захранването Отстранете четирите винта
и отстранете четирите винта на корпуса и самия корпус.на плочата на капака и самия капак.
Използвайте обикновена остра отвертка, След поставяне на превключвателя за защита
за да избутате долната част на лоста на на диафрагмата на правилната позиция за
превключвателя върху оранжевия щифт деактивиране на превключвателя, разглобете
така, че той да не бъде открит. модула.

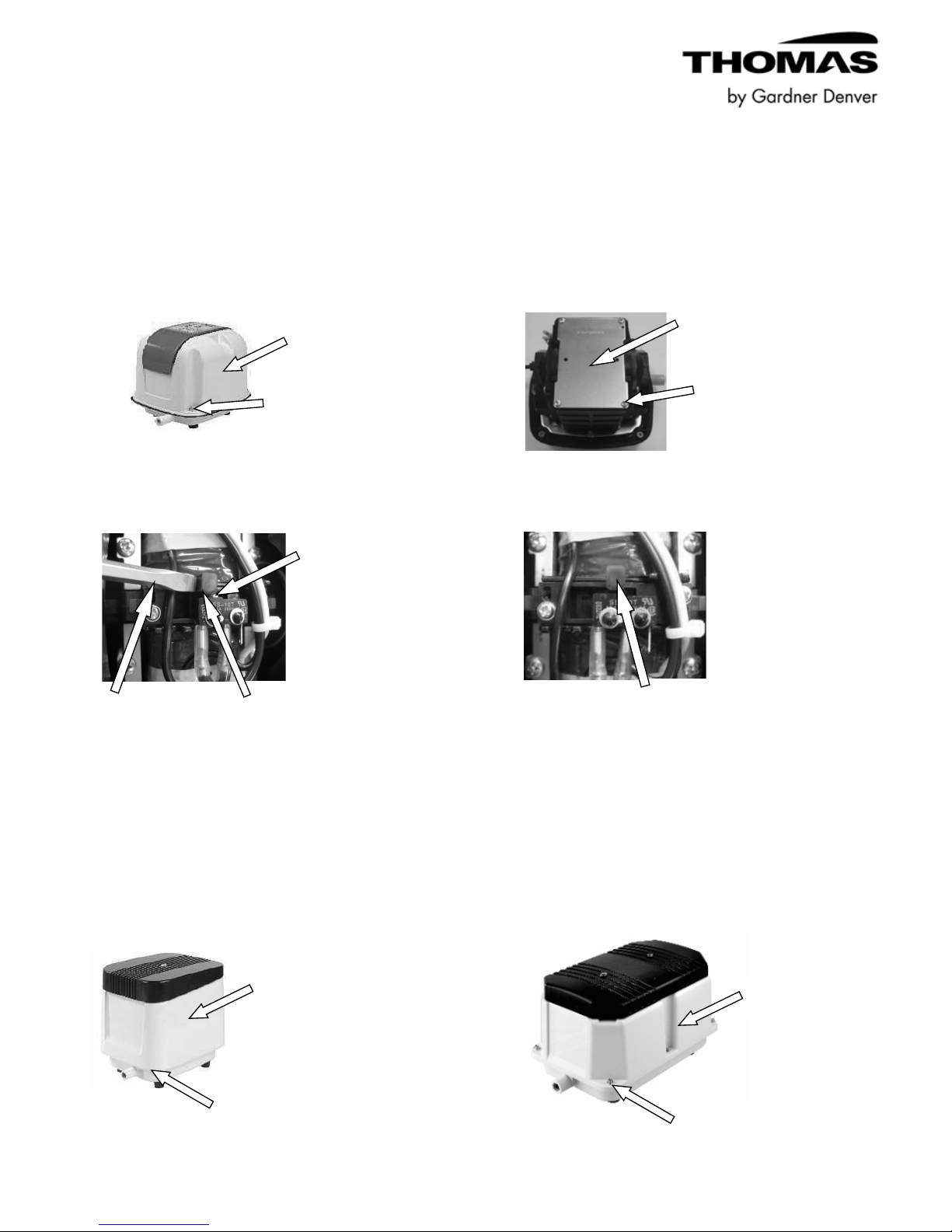

Приложими за серия LP и LW инструкции за деактивиране на превключвателя
на диафрагмата:
Бележка: Моделите от серия LP и LW разполагат с различни превключватели.
Идентифицирайте какъв тип превключвател има вашата помпа, като сравните различните
снимки и инструкции по-долу:

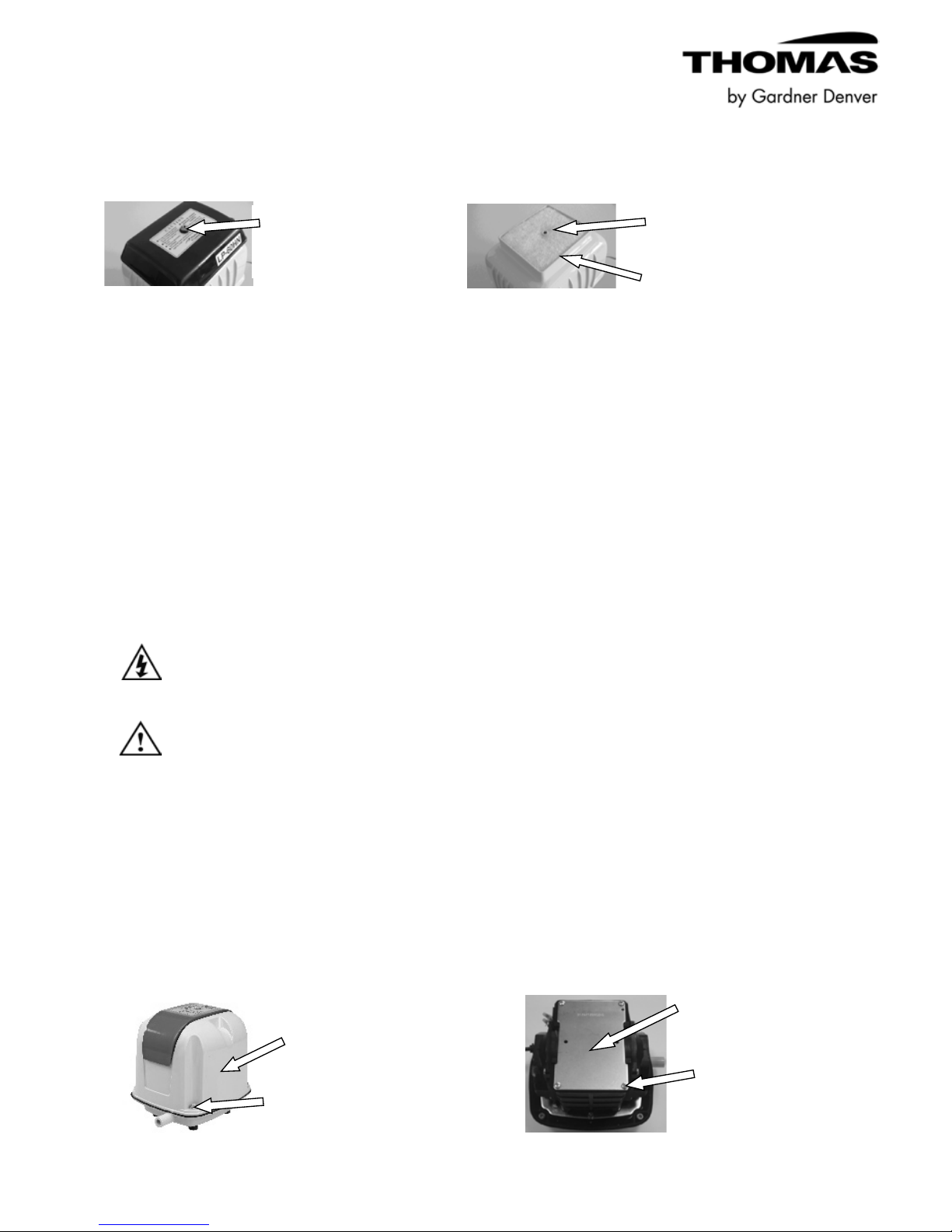

Прекъснете захранването и отстранете винтовете на корпуса и
самия корпус.
Оранжев щифт - открит
Обикновена
остра
отвертка
Плоча на капака
(4) Капак
винтове на плочата
Превключвател за защита на
диафрагмата - не е активиран.
(Нормален режи на работа.)
Превключвател за защита на
диафрагмата - активиран.
(Помпата няма да работи.)
(4) Винтове на
корпуса
Корпус на LP
Корпус на LW
(4) Винтове на корпуса
(6) Винтове на
корпуса
Корпус на AP

15

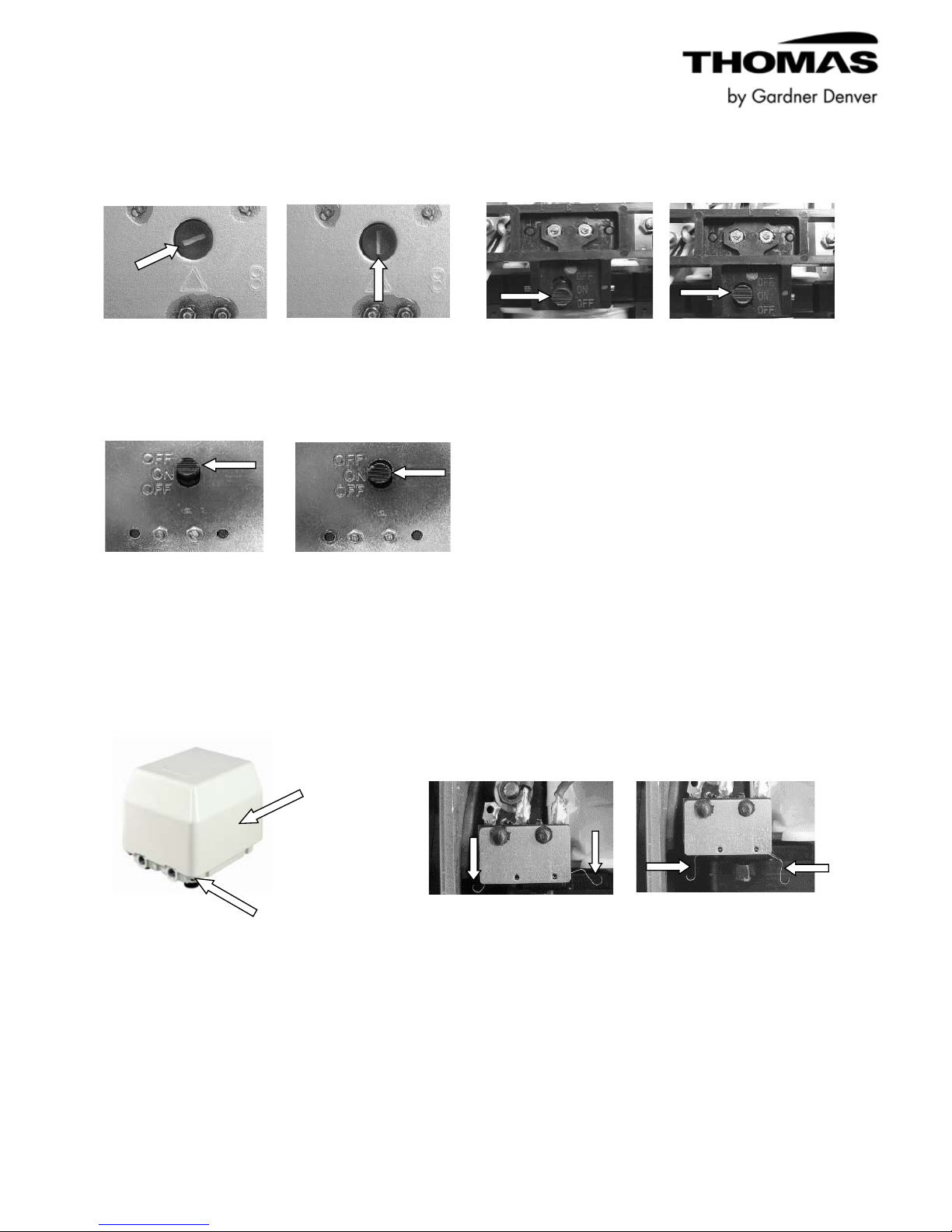

Приложими за серия LP и LW инструкции за деактивиране на превключвателя
на диафрагмата (продължение):
След поставяне на превкл. за защита на диафрагмата След поставяне на лоста на превкл. за защита на диафрагмата
във вертикално положение с обикновена отвертка в положение „ВКЛ.“ за деактивиране на превключвателя,
за деактивиране на превключвателя, разглобете модула. разглобете модула.
Защитен превкл. на диафр. Защитен превкл.на диафр.Превкл. за защита на диафр.Превкл. за защита на диафр.
- активиран. - не е активиран. - активиран. - не е активиран.
(Помпата няма да работи.) (Нормален режим на работа.) (Помпата няма да работи.) (Нормален режим на работа.)
След поставяне на лоста на превключвателя за защита на
диафрагматав положение „ВКЛ.“ за деактивиране на
превключвателя, разглобете модула.
Защитен превкл. на диафр.Защитен превкл. на диафр.
- активиран. - не е активиран.
(Помпата няма да работи.) (Нормален режимна работа.)
Инструкции за деактивиране на превключвателя на диафрагмата YP-70VC:
Изключете захранването
и отстранете
винтовете на корпуса и самия корпус.
След поставяне на лоста на превкл. за защита на
диафрагмата в правилното положение за деактивиране
на превключвателя, разглобете модула.
Защитен превкл. на диафр. Защитен превкл.на диафр.
- активиран. - не е активиран.
(Помпата няма да работи.) (Нормален режи на работа.)
За повече информация, моля, вижте www.gd-thomas.com.
Информацията в настоящия документ е собственост на Gardner Denver Thomas. Този документ
или части от него не могат да се предоставят пряко или непряко на трети страни, нито да се
публикуват или разпространяват по какъвто и да е начин без писмено съгласие.
Gardner Denver Thomas GmbH
Livry-Gargan-Str. 10
82256 Fürstenfeldbruck/Германия
Корпус на
YP
(4) Винтове на
корпуса

16
UPUTE ZA UPORABU
Linearne membranske crpke
Modeli: AP-30 LP-150HN LW-240 YP-6A
AP-40 LP-200HN LW-300 YP-15A
AP-60NLW-400 YP-20A
AP-60/80 YP-6V
AP-80H YP-15V
AP-100 YP-20V
AP-120 YP-30VC
YP-40VC
YP-50VC
YP-60VC
YP-70VC
Zahvaljujemo Vam na kupnji Gardner Denver Thomas linearne crpke.
Prijevod izvornih uputa.
DokumentP/N 17000820 _ 06/2018

17
Upute o sigurnosti
Korišteni simboli
Upozorenje
Nepoštivanje može ugroziti crpku, sustav ili čak
život i zdravlje osoba.
Oprez – visoki napon
Ovaj simbol upozorava na opasne visoke napone.
Molimo pročitajte ovaj priručnik prije korištenja crpke, uzimajući u
obzir sve upute. Poštivanje ovih uputa će osigurati siguran i
pouzdan rad. Nepoštivanje svih sigurnosnih mjera može dovesti do
kvara, opasnosti od požara i ugrožavanja zdravlja ljudi.
Svaka promjena konstrukcije ili zlouporaba od strane krajnjeg
korisnika poništava jamstvo i / ili obveze koje se odnose na
proizvod.
Ovaj uređaj mogu koristiti djeca u dobi od 8 godina i iznad,
kao i osobe sa smanjenim fizičkim, osjetilnim ili mentalnim
sposobnostima ili nedostatkom iskustva i znanja, ako su pod
nadzorom ili su dobile upute o korištenju aparata na siguran
način i ako razumiju uključene opasnosti. Djeca se ne trebaju
igrati s aparatom. Čišćenje i održavanje ne smiju provoditi
djeca bez nadzora.
Svi AP, LP, LW, YP-30VC, YP-40VC, YP-50VC, YP-60VC i
YP-70VC modeli su opremljeni integriranim toplinskim
zaštitnim prekidačem koji se aktivira (crpka neće raditi) kad je
pregrijan i deaktivira (normalni način rada) nakon što se
crpka ohladi. (Modeli YP-6A, YP-15A, YP-20A, YP6V, YP-
15V i YP-20V imaju toplinski osigurač.)
Ne stavljajte ništa na električni kabel. Oštećeni kabeli mogu
uzrokovati kratki spoj ili električni udar i njih treba popravljati
školovano osoblje za servisiranje.

18
Ne prolijevajte vodu ili druge tekućine iznad crpke.
Rad na električnim uređajima može provoditi samo stručno
osoblje u skladu s važećim industrijskim propisima.
Upute za montažu
•Crpka je prikladna za rad samo u suhim prostorijama.
•Mjesto gdje se nalazi crpka mora biti dobro ventilirano, crpka treba
biti postavljena vodoravno na svojim nogama i ne bi trebala biti u
kontaktu s drugim predmetima ili postavljena u području gdje
može biti izložena opasnosti od eksplozije.
•Uvjerite se da je crpka smještena na čvrstoj podlozi na
odgovarajućoj površini koja se ne kliza.
•Prevoji ili zavoji na crijevu mogu utjecati na učinak crpke.
Unutarnji promjer crijeva mora biti najmanje jednak vanjskom
promjeru izlaza crpke, a duljina crijeva ne smije prelaziti 10 m.
•Uvjerite se da napon napajanja i frekvencija odgovaraju oznaci na
crpki.
•Uvjerite se da je utičnica crpke uzemljena.
•Uvjerite se da temperatura radnog zraka unutar raspona od -10°C
do + 40°C, te da vlažnost zraka ne prelazi 90%.
•Linearna membranska crpka je dizajnirana samo za pumpanje
zraka. Sljedeći mediji ne smiju ući u ulaz za zrak: opasna
mješavina plinova (npr zapaljivi plinovi, eksplozivni plinovi ili pare),
vodena para, sve tekućine, agresivni plinovi, ili tragovi ulja ili uljne
magle i masti.
•Crpke trebaju raditi samo u okviru određenog raspona tlaka.
Specifikacija radnog raspona može se naći na u seriji podatkovnih
tablica na gd-thomas.com. Nemojte koristiti crpku kada uopće
nema tlaka.
Upute za montažu (nastavak)
Kod crpki koje služe za snabdijevanje kisikom vode u
akvariju, jezeru ili slično, izbjegavajte ulazak vode u crpku
osiguravajući da je crpka montirana iznad razine vode.

19
Ako želite imati ispravno uzemljenje, nemojte onesposobiti
iglicu uzemljenja.
Ako je kabel napajanja oštećen, mora ga zamijeniti
školovano servisno osoblje, kako bi se izbjegla opasnost.
Upute za održavanje
Sve radove na održavanju linearne crpke, osim onoga što je
opisano u tablici dolje, mora vršiti školovano servisno
osoblje.
Preporučeni raspored održavanja filtra
Provjerite je li glavni kabel napajanja isključen prije
obavljanja održavanja.
Serija AP Serija LP Serija LW Serija YP
Čišćenje /
zamjena filtra Filtar zraka treba čistiti svaka tri mjeseca i zamijeniti na svakih dvanaest mjeseci. Integrirano od strane kupca
Upute za zamjenu filtra kod Serije AP
Isključite napajanje.
Uklonite poklopac i vijak filtra. Zamijenite filtar, te vratite poklopac i vijak.
Upute za zamjenu filtra kod Serije LP ili LW
Isključite napajanje.
Uklonite poklopac i vijak filtra. Zamijenite filtar, te vratite poklopac i vijak.
Poklopac filtra s brtvom
Filtar
Filtar
Vijak poklopca
filtra
Mjesto brtve
(Brtva nije prikazana)
Vijak poklopca
filtra

20
Upute za zamjenu filtra kod Serije YP
Krajnji korisnik ima odgovornost integrirati prikladnu metodu filtracije.
Za brojeve dijelova zamjenskih elemenata filtra, vidjeti podatkovne tablice za odgovarajuće serije na
gd-thomas.com.
Informacije o integriranom prekidaču
za zaštitu membrane
Modeli AP-60N, AP-60/80, AP-80H, AP-100, AP-120, LP-150HN, LP-200HN, LW-240, LW-300, LW-
400 i YP-70VC opremljeni su integriranim prekidačem za zaštitu membrane koja aktivira i
isključuje crpku u slučaju kvara membrane ili vanjskog utjecaja. Ovaj prekidač se može
isključiti poštivanjem sljedećih uputa:
Provjerite je li glavni kabel napajanja isključen prije
isključivanja prekidača.
Ako je membrana oštećena, neka popravak crpke izvrši
školovano servisno osoblje. (Oštećenje se može detektirati
ako ima malo ili uopće nema protoka zraka, ili ako je razina
zvuka viša od normalne.)
Primjenjive upute za isključivanje prekidača membrane kod serije AP:
Isključite napajanje i uklonite Uklonite četiri vijka na pokrovnoj ploči
četiri vijaka na kućištu i kućište. i pokrovnu ploču.
Običnim odvijačem gurnite donji Nakon postavljanja prekidača za zaštitu
dio polugice crnog prekidača preko narančastog klina membrane u pravilan položaj za
tako da narančasti klin više ne bude vidljiv. isključivanje prekidača, ponovno sastavite
jedinicu.
Narančasti klin je vidljiv
Obični
odvijač
AP kućišteКорпус
Pokrovna ploča
(4) Vijci na
pokrovnoj ploči
Prekidač za zaštitu
membrane nije aktiviran.
(Normalni način rada.)
Prekidač za zaštitu
membrane je aktiviran.
(Crpka neće raditi.)
(4) Vijci na kućištu
