MONTERINGSANVISNING

FITTING INSTRUCTIONS

MONTAGEANLEITUNG

INSTRUCTIONS DE MONTAGE

MONTÁŽNÍ NÁVOD

INSTRUKCJA MONTAŻU I UŻYTKOWANIA

NAVODILA ZA UPORABO AVTOMOBILSKEGA KOVČKA

SZERELÉSI UTASÍTÁS

ISTRUZIONI PER IL MONTAGGIO

MONTAGE-INSTRUCTIES

ASENNUSOHJE

INSTRUCCIONES DE MONTAJE

VISION

650, 850

Kära Thule-kund,

Tack för att du valde en Thule takbox. Vi

hoppas att du kommer att få stor nytta och

glädje av din box. Det är mycket viktigt att du

noga läser igenom och följer anvisningarna i

monteringsanvisningen innan du monterar

boxen på lasthållaren. Lycka till!

Innan du monterar boxen.

Denna takbox passar samtliga lasthållare med följande

rördimensioner: maximal bredd: 80 mm / höjd: 18-42

mm. Montera först lasthållaren på bilen enligt mon-

teringsanvisningen som följer med lasthållaren samt in-

struktioner från biltillverkaren. Avståndet mellan de två

rören kan variera mellan 623 – 981 mm. Vid montering

av takboxen på lasthållare med t-spårsprofil kan vi även

erbjuda anpassningsadaptrar om du föredrar att montera i

t-spåret. Dessa kan beställas hos din lokala handlare el-

ler direkt hos tillverkaren.

Montering av takboxen

Placerar boxen mitt på lasthållaren, parallellt med bilen.

Om du har en bil med baklucka måste boxen och/eller

lasthållaren placeras så att boxen inte hindrar öppning

av bakluckan.

Boxen kan öppnas från båda sidor, det är därför viktigt

att motstående sida är låst med nyckel. Av säkerhetsskäl

bör boxen monteras så att lastning sker från passagerar-

sidan så att man inte står på vägen vid av- och pålast-

ning.

Din takbox är försedd med justerbara snabbfä-

sten, vilket gör att boxen kan monteras snabbt utan

några verktyg. Det finns fyra fästen med slits förmontera-

de på botten av boxen. Placera fästanordningarna över

lasthållarens rör. Röret skall nu ligga mellan de två hå-

len på fästanordningen. Efter att det röda säkerhetslåset

har lyfts upp skall fästanordningens spak lyftas upp och

u-bygeln skjutas upp underifrån i de förborrade hålen.

Tryck ner spaken till horisontellt läge. Tryck

tillbaka det röda säkerhetslåset i horisontellt läge tills

du hör ett klickande ljud. Om det inte klickar - kontrol-

lera u-bygelns placering en gång till. Om detta inte går -

kontrollera ännu en gång att fästanordningens spak är i

låst läge. Samtliga fyra fästanordningar skall fästas på

samma sätt. Om inte klicket hörs är takboxen inte rik-

tigt monterad och kan inte användas. Boxen kan då gli-

da av taket vid körning och orsaka svåra olyckor.

Lastning av takboxen.

Observera att lasten skall vara jämnt fördelad i

boxen (tunga föremål skall placeras i takboxens mitt).

Notera också bilens totala höjd när boxen är monterad.

Maximal tillåten vikt är 75 kg. Bilens tillåtna lastvikt

får inte överskridas (se biltillverkarens rekommendatio-

ner).

Transport av föremål

Lasten fästs inuti boxen med hjälp av spännband (som

bifogas boxen eller finns som tillbehör beroende på vil-

ken boxmodell du har).

Transport av skidor

Skidorna fästs med skidhållare och spännband (som bi-

fogas boxen eller finns som tillbehör beroende på vilken

boxmodell du har). Montera skidhållarna genom att föra

in fästvinkeln i slitsen på skidhållarens underprofil och

fäst sedan bultarna i snabbfästena enligt bild 6.

Skidhållare som inte har monterats får inte användas ef-

tersom de kan skada boxen och lasten. Spännbanden

kan vid rätt montering träs igenom hålet vid fästpunk-

ten.

Öppna och stänga boxen.

Tryck ner locket på takboxen något och vrid nyckeln i

pilens riktning när boxen skall öppnas. Nyckeln kan

inte tas ut ur låset då boxen är öppen.

När boxen skall stängas trycks locket ner något och nyc-

keln vrids i motsatt riktning. Nyckeln kan endast tas ut

när boxen är stängd och låst.

Kontrollera före varje avfärd och därefter med jämna mel-

lanrum (beroende på vägunderlaget) att boxen är ordent-

ligt fäst vid lasthållaren, att lasten är fastspänd, boxen

stängd och låst och att nyckeln är borttagen. Om inte

boxen och/eller lasthållaren är riktigt monterad eller la-

sten inte ordentligt säkrad kan dessa lossna under färden

och orsaka svåra olyckor. Observera också att boxen

medför att höjden på fordonet ändras. Köregenskaperna

ändras också (vilket gör bilen mer känslig för sidovindar

samt medför ändrade egenskaper vid inbromsning och i

kurvor). Detta gäller särskilt när boxen är lastad. Ingen

ytterligare last får monteras på boxen. Den angivna ma-

ximala lasten för fordonet och lasthållaren/boxen får inte

överskridas (se biltillverkarens instruktioner).

Så här räknar du ut den aktuella lastvikten:

Vikt på lasthållaren

+ vikt på takboxen

+ vikt på lasten

= aktuell lastvikt

Produktvikt på boxarna:

Vision 650 = 21 kg

Vision 850 = 27 kg

Hastigheten måste anpassas till lastens vikt samt natur-

ligtvis också till lagstadgade hastighetsbestämmelser. Vi

rekommenderar en maximal hastighet på 130 km/h. Vid

all transport måste emellertid fordonets hastighet anpas-

sas till vägens egenskaperna som t.ex. vägens ytbehand-

ling, trafiksituationen, vindstyrka etc.

Takboxen skall rengöras noga och förvaras på lämplig

plats, särskilt under vinterhalvåret. Vid rengöring skall

endast vatten med vanligt rengöringsmedel utan tillsats-

er (som alkohol, klorin eller ammoniak) användas efter-

som dessa kan skada boxens ytbehandling. Till låsen an-

vänds vanligt låsspray (undvik att spruta på plastytorna).

Observera följande när du använder boxen:

- Bilens totala höjd kan öka med upp till 60 cm (beroen-

de på vilken lasthållare som används).

-Var extra uppmärksam vid låga garageinfarter,

portar och hängande trädgrenar.

- Vindbrus kan uppstå.

- Takbox och lasthållare måste tas bort före maskinell

tvättning av bilen.

VIKTIG INFORMATION

- Förutom informationen i denna monteringsanvisning

måste även hänsyn tas till informationen som bifogas

lasthållaren samt till biltillverkarens instruktioner.

- Takbox och lasthållare bör monteras bort när de inte

används, både av säkerhetsskäl och för att minska

bensinförbrukningen.

- Använd endast testade och godkända lasthållare till

din bil.

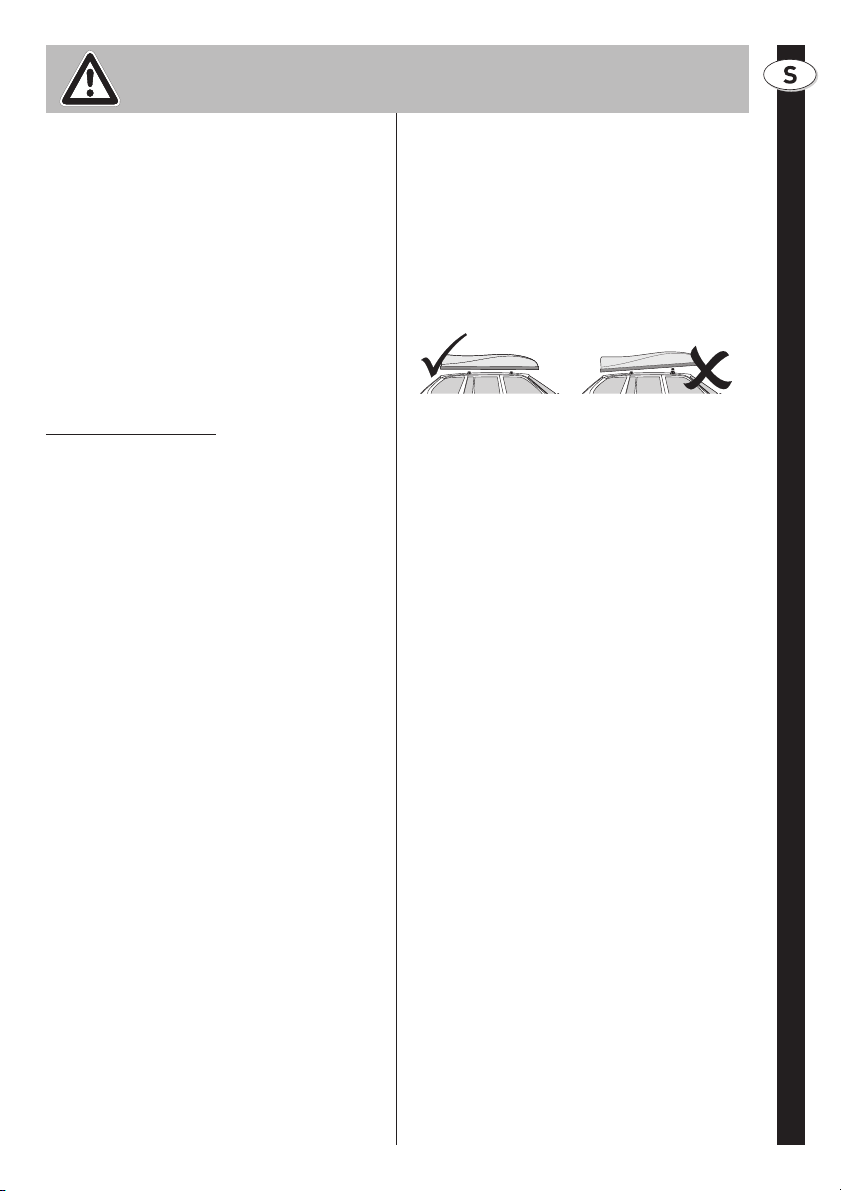

- För att förhindra att takboxen lyfts uppåt vid körning

skall boxen placeras så parallellt med bilens tak som

möjligt.

- Om inte biltillverkaren eller bilens tekniska konstruk-

tion kräver något annat skall lasthållarrören placeras

med så stort avstånd som möjligt - med de begräns-

ningar som snabbfästena utgör. Inga förändringar får

göras på takboxens fästanordningar (t.ex. borra nya

hål).

Denna monteringsanvisning skall förvaras med tillsam-

mans med biltillverkarens instruktioner i bilen.

Om ändringar har gjorts på fästanordningen eller takbo-

xen, eller om reservdelar eller tillbehör från någon an-

nan tillverkare använts, gäller inte tillverkarens garantier

eller ansvarsåtaganden vid eventuella skador eller olyc-

kor. Följ därför noggrant dessa anvisningar och använd

endast originalprodukter och tillbehör. Om någon detalj

skulle försvinna eller slitas ut skall endast originalre-

servdelar användas. Dessa kan beställas hos din återför-

säljare eller hos tillverkaren.

Ange alltid „BA-numret“ vid beställningar av reserv-

delar eller förfrågningar. BA-numret finns noterat på en

etikett på boxens undersida. Detta underlättar hanterin-

gen.

Förlorade eller skadade nycklar ersätts snabbast om du

har noterat låsnumret som finns präglat i låscylindern.

Tillverkaren ansvarar inte för skador eller olyckor som

orsakats av att instruktionerna inte har iakttagits, om

ändringar har gjorts på produkten eller om andra pro-

dukter än originalprodukter har använts.

Viktig information

Dear customer,

we are pleased about your decision to buy a

Thule roof box and hope that you will enjoy it.

Please note that before mounting the roof box

it is very important that you read and follow

these instructions carefully before assembling

the roof box.And now have loads of fun with

your new roof box!

Before mounting the roof box

This box fits to all roofbars racks with the following

carrier bar dimensions: max. width: 80mm/height: 18

– 42mm.

First of all mount the roof rack on the car following the

instructions from the vehicle manufacturer as well as the

mounting instructions for the rack itself.

The distance between the two roof bars is allowed to be

between 623mm and 981mm. When mounting the roof

box on special racks with T-profiles such as Thule Aero

Bar, we offer special adapter sets. The conversion adap-

ters can be obtained from your local dealer or directly

from the manufacturer.

Mounting of the roof box

First place the box parallel with the vehicle centrally

onto the roof bars. For hatchback vehicles place the box

and/or the carrier in a way that the box does not obstruct

the opening of the tailgate.

You could open the box from both sides. But in order to

do this, the opposite side must be locked with the key! .

When opening the roof box please pay attention, that the

locking system on the other side is locked.

For safety reasons the roof box must be mounted in such

a way that it can be loaded and unloaded from the pas-

senger side. The person who loads the box must not

stand on the road.

Your roof box is equipped with adjustable

quick-fit attachment units, which allow the box to be fit-

ted quickly without the use of tools. There are four sli-

ding attachment units on the base of the roof box. Push

the attachment units directly over the appropriate rail of

the roof bars. The rails should now be positioned bet-

ween the two pins of the corresponding attachment

units.

Lift the fastening lever of the attachment unit after lif-

ting the red safety lock and guide the U-bracket into the

protruding pin from below.

Now press down the fastening lever to a hori-

zontal position. Afterwards push the red safety lock

again in the horizontal position. A distinct snap effect

must be observed when doing this.

If this is not the case, check the position of the U-brak-

ket and press it more firmly against the carrier rail, if ne-

cessary. If this operation is not possible check once

again if the fastening lever is latched in its fully closed

position. Fit all four attachment units in the same way. If

the fastener does not click into place, the roof box is not

securely mounted and must not be used. The box may

otherwise slip from the roof while driving and cause a

serious accident.

Loading the roof box

When loading the roof box, make sure that the load is

evenly distributed ( heavy load has to be in the middle

of the box) and observe the overall load height of the

closed roof box.

The maximum permissible load for the roof box is 75

kg. Never exceed the maximum permitted roof loading

of your vehicle (see the manufacturer’s owner’s hand-

book).

Transportation of goods

The load must be secured using suitable tensioning

straps (provided with the roof box, or available as an ac-

cessory, depending on the particular roof box model).

Transport of skis

For transporting skis they have to be secured with ski

holders and straps

( provided with the roof box, or available as an accesso-

ry, depending on the particular box).

Fit the ski holders by inserting the fixing angle into the

rail at the bottom of the ski holder profiles and by

clicking the pins into the quick-fix attachment units ac-

cording to picture 6.

Ski holders which are not clicked into place are not allo-

wed to be used, as they could damage the roof box or

rather the load. The straps could then be lead through

the eye at the fixing angle.

Opening and closing of the roof box

When opening the roof box push the lid downwards and

simultaneously turn the key right in the direction of the

arrow. The key can not be removed as long as the box is

open.

When closing the box push the lid down and simultane-

ously turn the key anti clock-wise. You can remove the

key once the box is closed.

Check each time before driving the vehicle and at regu-

lar intervals thereafter, depending on the condition of

the roads, that the box is firmly attached to the load car-

rier, that the contents are adequately secured, the roof

box is closed and locked and that the key is removed.

If the load is not adequately secured or the roof bars and/

or roof box not securely attached, they may become loo-

se while driving and cause a serious accident.

Observe the fact that the vehicle height is increased and

that the driving characteristics of the vehicle are altered

( sensitivity to cross-winds, behaviour on cornering and

braking) when the roof box is attached, and particularly

when it is loaded. No further load may be attached to the

external parts of the roof box.

The maximum permitted weight of the vehicle must not

be exceeded. The maximum permitted roof load as speci-

fied by the vehicles manufacturer must not be exceeded.

Calculation of the actual roof load:

weight of the load carrier (roof bars)

+ weight of the roof box

+ weight of the contents

= actual roof load

Tare weight of the roof box:

Vision 650 = 21kg

Vision 850 = 27kg

The vehicle’s speed must be adapted to the load being

transported and, naturally, also to the legal speed restric-

tions. In the absence of any existing speed restriction,

we recommend a maximum speed of 130kph (80mph).

When transporting loads of any kind, however, the

vehicle’s speed must be adjusted to take account of the

prevailing road conditions, such as the road surface,

traffic conditions, wind conditions, etc.

The roof box should be carefully cleaned and maintai-

ned, particularly in the winter months. For cleaning, use

only water with a normal detergent which contains no

additives (such as alcohol, chlorine and ammonia) as

these could damage the surface of the roof box. Please

do not use any cockpit sprays for cleaning your roof

box. The locks should be lubricated with spray oil (do

not apply to the plastic surface).

Please observe the following when using the roof

box:

- The height of the vehicle can increase by up to 60cm

(depending on the roof bars used).

- Take extra care when entering low garage door-

ways or driving under low gateways, low-hanging

tree branches, etc.

- Wind noise can develop.

- The roof box and the roof bars must be removed when

using an automatic car-wash.

Important Information

- Apart from observing the information given in these

instructions for use, you must also observe the infor-

mation provided with the roof bars and in the owner’s

manual for the vehicle.

- In order to save fuel and for the safety of other road

users, the roof box and the roof bars should be remo-

ved when not in use.

- For your own safety, only use safety tested (e.g. GS)

roof bars approved for use with your vehicle.

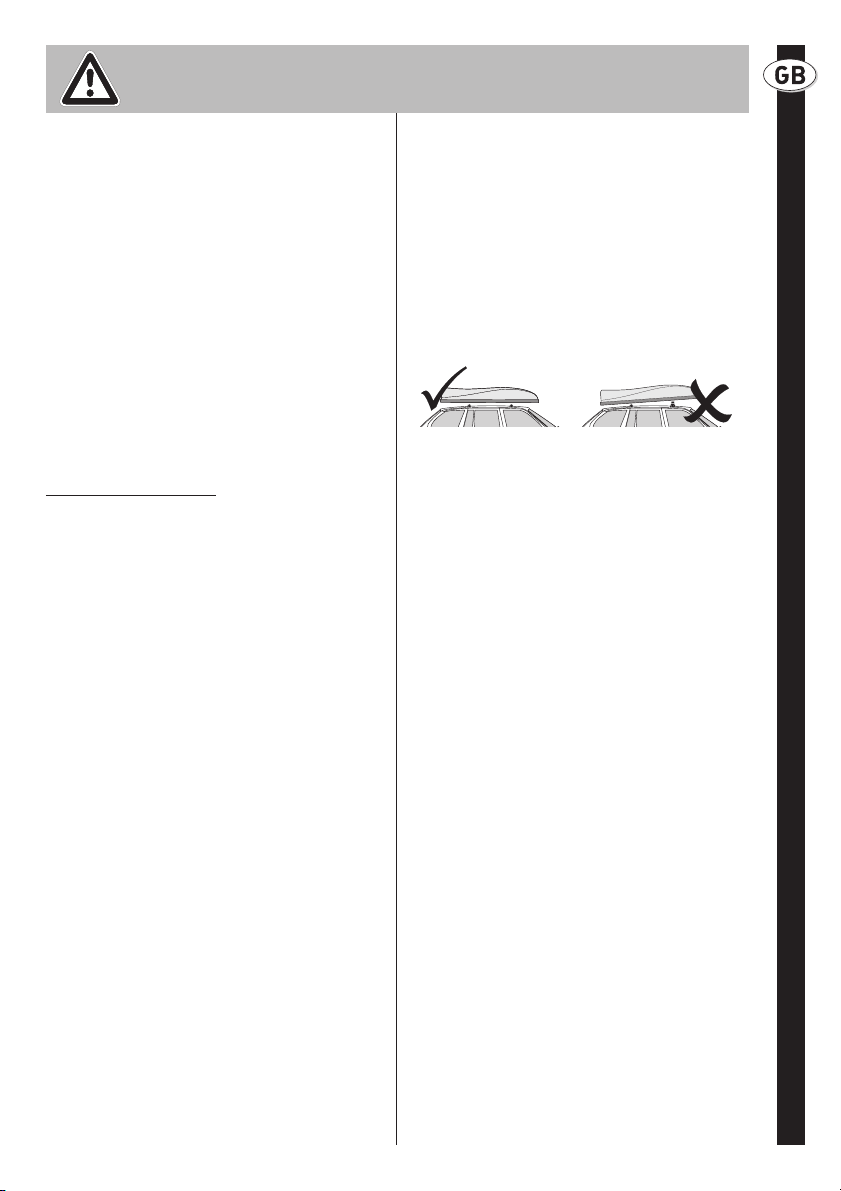

- To prevent increased lifting forces from developing,

the roof box must be mounted with no angle of incli-

nation ( as horizontally as possible to the road sur-

face).

- Where no information to the contrary is given by the

vehicle manufacturer and if permitted by the technical

specification of the vehicle, the carrier rails should be

spaced as far apart as possible – within the permissible

range of the adjustable quick-fit attachment units.

Note that no alterations may be made to the attach-

ment units of the roof box (e.g. drilling additional ho-

les).

These instructions for use should be stored together with

the vehicle’s owner’s manual and kept in the vehicle for

future reference.

If any alterations are made to the fitting kit or to the roof

box, or if replacement parts or accessories from another

manufacturer are used, the manufacturer will provide no

warranty and accept no responsibility whatsoever for

material damage or accidents arising. For this reason,

you should adhere strictly to these instructions for use

and use no parts other than the original parts and acces-

sories supplied. Should you lose any parts or if any

parts should wear out, use only original replacement

parts which are available from your dealer or the manu-

facturer.

In order to expedite the supply of replacement parts and

to avoid time-consuming queries, always quote the “BA

number” when ordering replacement parts or making

any other enquiries. The BA number can be found on a

sticker attached to the underside of the roof box.

In order to obtain replacements for lost or defective keys

as quickly as possible, we recommend that you make a

note of the lock and the key numbers.

The manufacturer accepts no responsibility for da-

mage and accidents caused as a result of non-obser-

vance of the instructions for use or through alterati-

ons made to components or the use of non-original

replacement parts.

Important Information

Klappen Sie jetzt den Verschlußhebel nach

unten in die waagrechte Position. Danach drücken Sie

auch den roten Sicherungsverschluss wieder in die

waagrechte Position. Dabei muß ein deutlicher

Schnappeffekt spürbar sein. Ist das nicht der Fall, über-

prüfen Sie nochmals die Montage der U-Bügel. Ist die-

ser Vorgang nicht möglich, überprüfen Sie bitte, ob der

Verschlußhebel in seiner Endposition eingerastet ist.

Montieren Sie auf diese Art alle vier Befestigungs-

einheiten. Uneingerastet ist der Dachkoffer nicht sicher

befestigt und darf nicht benutzt werden. Es besteht die

Gefahr, das der Koffer während der Fahrt vom Dach

rutscht und schwere Unfälle verursacht!

Beladen des Dachkoffers

Achten Sie beim Beladen des Dachkoffers auf eine Ver-

teilung der Last (schwere Last in die Mitte) und beach-

ten Sie die Ladehöhen des geschlossenen Dachkoffers.

Die maximale Zuladung des Dachkoffers beträgt 75 kg.

Überschreiten Sie niemals die maximale Dachlast

Ihres Fahrzeuges (siehe Betriebsanleitung des Fahr-

zeugherstellers)!

Transport von Gütern

Das Ladegut muß mit geeigneten Spanngurten gesichert

werden (je nach Dachkofferversion im Lieferumfang ent-

halten oder als Zubehör erhältlich).

Transport von Skiern

Zum Transport von Skiern müssen diese mit Skihaltern

und Spannbändern (je nach Dachkofferversion im Lieferum-

fang enthalten oder als Zubehör erhältlich), gesichert wer-

den. Montieren Sie die Skihalter, indem Sie die Befesti-

gungswinkel in die Führung an der Unterseite der Ski-

trägerprofile einschieben und die Rundbolzen gemäß

Bild 6 in die Schnellbefestigung einrasten.

Nicht eingerastete Skihalter dürfen nicht benutzt werden,

da diese den Dachkoffer bzw. die Ladung beschädigen.

Die Spanngurte können nun durch die Ösen an den Be-

festigungswinkel geführt werden.

Öffnen und Schließen des Dachkoffers

Zum Öffnen des Dachkoffers drücken Sie den Deckel

leicht nach unten und drehen gleichzeitig den Schlüssel

in Pfeilrichtung rechts herum. Solange der Koffer geöff-

net ist, lässt sich der Schlüssel nicht abziehen.

Zum Verschließen des Koffers drücken Sie den Deckel

nach unten und drehen den Schlüssel gegen den Uhrzei-

gersinn. Sie können den Schlüssel nur abziehen, wenn

der Koffer verschlossen ist.

Sehr geehrter Kunde,

sehr geehrte Kundin,

wir freuen uns, daß Sie sich für einen unserer

Dachkoffer entschieden haben. Wir wünschen

Ihnen viel Freude beim Gebrauch. Wichtig

hierfür ist jedoch, daß Sie vor der Montage des

Koffers diese Gebrauchsanweisung sorgfältig

durchlesen und die Hinweise am Ende dieser

Anleitung beachten!

Und nun viel Spaß mit Ihrem neuen

Dachkoffer!

Vor der Montage des Dachkoffers

Dieser Dachkoffer paßt auf alle handelsüblichen Dach-

lastträger mit folgenden Trägerrohrabmessungen: Breite

max. 80 mm/Höhe 18 - 42 mm. Montieren Sie zuerst

den Dachträger unter Beachtung der Angaben des Fahr-

zeugherstellers und der Montageanleitung für den Dach-

träger auf Ihr Fahrzeug. Der Abstand der zwei Lastenträ-

gerholme darf 623 mm bis 981 mm betragen. Für die

Montage des Dachkoffers auf Lastenträger mit Nutenpro-

fil (T-Nut-Profilschienen) bieten wir spezielle Adapters-

ätze an. Diese Umrüstsätze können Sie vom Fachhänd-

ler oder direkt vom Hersteller beziehen.

Montage des Dachkoffers

Legen Sie zuerst den Dachkoffer parallel zum Fahrzeug

mittig auf den Dachträger. Bei einem Fahrzeug mit

Heckklappe plazieren Sie den Dachkoffer und/oder den

Lastenträger auf dem Fahrzeug so, daß der Dachkoffer

nicht das Öffnen der Heckklappe behindert.

Sie können den Dachkoffer von beiden Seiten öffnen, da-

für muß aber die jeweils andere Seite mit dem Schlüssel

abgeschlossen werden! Achten Sie beim Öffnen des

Dachkoffers darauf, daß deshalb das Schließsystem auf

der gegenüberliegenden Seite verriegelt ist.

Aus Sicherheitsgründen muß der Dachkoffer so montiert

werden, daß das Be- und Entladen von der Beifahrerseite

erfolgen kann! Derjenige, der den Koffer be- oder entlädt,

darf nicht auf der Straße stehen!

Ihr Dachkoffer ist mit einer variablen Schnell-

befestigung ausgerüstet, die eine einfache, schnelle Mon-

tage ohne Werkzeug ermöglicht. Im Dachkofferboden

sind vier verschiebbare Befestigungsdurchlässe vormon-

tiert. Schieben Sie die Durchlässe direkt über den jewei-

ligen Lastenträgerholm. Die Lastenträgerholme müssen

sich jetzt zwischen den zwei Zapfen der entsprechenden

Befestigungseinheit befinden.

Klappen Sie den Verschlußhebel der Befestigungseinheit

nach Hochklappen des roten Sicherungsverschlusses nach

oben und führen Sie den U-Bügel von unten in die

herausstehenden Zapfen ein.

Prüfen Sie vor und während jeder Fahrt in angemesse-

nen Abständen (je nach Fahrbahnzustand), ob der Dach-

koffer fest auf dem Lastenträger montiert, die Ladung

ausreichend gesichert, der Dachkoffer verschlossen ist

und die Schlüssel abgezogen sind.

Nicht genügend gesicherte Ladung oder nicht richtig be-

festigte Dachträger und Dachkoffer können sich wäh-

rend der Fahrt lösen und schwere Unfälle verursachen!

Beachten Sie die veränderten Höhenabmessungen, so-

wie das veränderte Fahrverhalten des Fahrzeuges (Sei-

tenwindempfindlichkeit, Kurven- und Bremsverhalten)

bei montierten und insbesondere beladenen Lastenträ-

gern bzw. Dachkoffern. An der Außenseite des Dachkof-

fers dürfen keine weiteren Lasten angebracht werden.

Das zulässige Gesamtgewicht des Kraftfahrzeuges darf

nicht überschritten werden. Die Anweisungen des Kraft-

fahrzeugherstellers hinsichtlich der maximalen Dachlast

müssen beachtet werden:

Ermittlung der vorhandenen Dachlast:

Gewicht des Lastenträgers

+ Gewicht des Dachkoffers

+ Gewicht der Zuladung

= vorhandene Dachlast

Eigengewicht der Dachkoffer:

Vision 650 = 21 kg

Vision 850 = 27 kg

Die Geschwindigkeit muß der zu transportierenden Last

und selbstverständlich allen geltenden Geschwindig-

keitsbeschränkungen angepaßt werden! Sofern keine an-

derweitigen Geschwindigkeitsbeschränkungen vorlie-

gen, empfehlen wir eine max. Geschwindigkeit von 130

km/h. Die Geschwindigkeit des Fahrzeuges beim Trans-

port jeglicher Lasten muß jedoch den vorherrschenden

Bedingungen wie Straßenzustand, Straßenbelag, Ver-

kehr, Windverhältnisse usw. angepaßt werden!

Der Dachkoffer sollte sorgfältig gereinigt und gepflegt

werden, besonders während der Wintermonate. Benut-

zen Sie hierfür ausschließlich eine Lösung aus Wasser

und einem handelsüblichen Spülmittel ohne Alkohol-,

Chlor- oder Ammoniakzusätze, da ansonsten die Ober-

fläche des Dachkoffers beschädigt wird. Verwenden Sie

bitte keine handelsüblichen Cockpitsprays zur Reini-

gung des Dachkoffers. Die Schlösser sollten mit einem

Sprühschmiermittel (darf nicht auf die Kunststoffober-

fläche gelangen) geschmiert werden.

Bitte beachten Sie bei der Nutzung des Dachkoffers:

- Die Fahrzeughöhe kann sich bis zu 60 cm erhöhen (je

nach Lastenträger)

- Achtung bei tiefen Garageneinfahrten oder niedri-

gen Durchfahrten, niedrig hängenden Ästen usw.!

- Es können Windgeräusche entstehen.

- Bei der Benutzung einer automatischen Autowaschan-

lage müssen der Dachkoffer und der Lastenträger ent-

fernt werden.

- Bitte beachten Sie außer den Hinweisen dieser Ge-

brauchsanweisung auch die Angaben in der Montage-

anleitung des Lastenträgers und der Bedienungsanlei-

tung des Fahrzeuges!

- Aus Gründen der Energieeinsparung und der Sicher-

heit anderer Verkehrsteilnehmer sollten Dachkoffer

und Träger bei Nichtnutzung demontiert werden.

- Zu Ihrer eigenen Sicherheit sollten Sie nur geprüfte

(z.B. GS geprüft) und für Ihr Fahrzeug zugelassene

Dachträger verwenden.

- Zur Vermeidung erhöhter Auftriebskräfte ist der Dach-

koffer ohne Anstellwinkel (möglichst parallel zur

Fahrbahn) zu montieren.

- Sofern keine anderslautenden Vorgaben seitens des

Fahrzeugherstellers existieren und die fahrzeugspezifi-

schen Gegebenheiten es zulassen, sollte ein möglichst

großer Abstand der Trägerstreben – innerhalb des Ver-

stellbereichs der variablen Schnellbefestigung – ge-

wählt werden. Beachten Sie bitte, daß eine Verände-

rung (z.B. zusätzliche Bohrungen) der Befestigungs-

einrichtung des Dachkoffers nicht zulässig ist.

Diese Gebrauchsanweisung sollte mit der Bedienungs-

anleitung des Fahrzeugs aufbewahrt und mitgeführt wer-

den.

Jede Veränderung an Montagesätzen und am Dachkof-

fer, sowie die Verwendung anderer Ersatz- oder Zube-

hörteile als die des Herstellers, führt dazu, daß jede Ge-

währleistung und Haftung des Herstellers für Schäden

am Material oder Unfälle entfällt! Halten Sie sich daher

genau an diese Gebrauchsanweisung, verwenden Sie nur

die mitgelieferten Originalteile. Sollten Sie Teile verlie-

ren oder sollten Teile verschleißen, verwenden Sie bitte

nur Original-Erzatzteile, die beim Fachhändler oder

Hersteller zu beziehen sind.

Um eine schnelle Ersatzteilversorgung sicherzustellen

und um zeitintensive Rückfragen zu vermeiden, bitten

wir Sie, bei allen Ersatzteilbestellungen bzw. Anfragen

die „BA-NR.:“ anzugeben. Diese „BA-Nr.:“ befindet

sich auf einem im Dachkofferunterteil angebrachten

Aufkleber.

Damit Sie im Falle von verlorengegangenen oder defek-

ten Schlüsseln schnellstmöglichst Ersatz anfordern kön-

nen, empfehlen wir Ihnen, die Schloß- und Schlüssel-

nummer aufzuschreiben.

Der Hersteller haftet nicht für Schäden und Unfälle,

die durch eine Mißachtung der Gebrauchsanleitung,

Veränderung von Teilen oder Verwendung anderer

Teile als der Original-Ersatzteile des Herstellers ent-

stehen!

Wichtige Hinweise

WICHTIGE HINWEISE

Chère cliente, Cher client,

Nous vous remercions d’avoir choisi un coffre

de toit Thule et vous souhaitons beaucoup de

plaisir lors de son utilisation. Il est toutefois

important de lire attentivement et de tenir

compte des consignes se trouvant dans cette

notice avant de procéder au montage du coffre

de toit !

Et maintenant, beaucoup de plaisir avec votre

nouveau coffre de toit !

Avant le montage du coffre de toit

Ce coffre de toit convient à tous types de barres de toit

dont les dimensions des tubes-supports sont les suivan-

tes: largeur max. 80 mm/hauteur 18-42 mm. Installez

tout d’abord les barres de toit sur votre véhicule en re-

spectant les indications du constructeur automobile et la

notice d’emploi fournie avec les barres. L’écartement

des deux barres de toit doit être compris entre 623 mm

et 981 mm. Nous proposons des kits d’adaptateurs spé-

ciaux pour le montage du coffre sur des barres de toit

avec un profilé à rainure en T (type barres de toit alu).

Ces kits sont en vente ou peuvent être commandés chez

votre revendeur Thule.

Montage du coffre de toit

Posez tout d’abord le coffre de toit parallèlement au

véhicule et centrez-le sur les barres de toit. Si votre

véhicule possède un hayon arrière, placez le coffre et/ou

les barres de toit sur le véhicule de sorte que le coffre de

toit n’empêche pas l’ouverture du hayon arrière.

Vous pouvez ouvrir le coffre de toit des deux côtés mais,

pour cela, le côté opposé à l’ouverture doit être fermé à

clé !

Pour des raisons de sécurité, veillez à charger et déchar-

ger le coffre de toit du côté passager ! La personne qui

charge ou décharge le coffre de toit ne doit pas être sur

le bord de la route !

Votre coffre de toit est équipé d’un système de

fixation rapide qui permet un montage simple et rapide

sans outils. Quatre trous de fixation coulissants sont si-

tués au fond du coffre de toit. Placez les trous juste au-

dessus des barres de toit respectives. Les barres sont

donc situées entre les deux tenons du bloc de fixation

correspondant.

Relevez (vers le haut) le levier de fermeture du bloc de

fixation après avoir ouvert la fermeture de sécurité

rouge. Puis introduisez l’étrier en U dans les tenons en

les passant sous la barre de toit.

Rabattez maintenant le levier de fermeture

vers le bas en position horizontale. Rabaissez ensuite la

fermeture de sûreté rouge pour la mettre en position ho-

rizontale. Un déclic net doit se faire entendre. Si ce

n’est pas le cas, vérifiez encore une fois le montage de

l’étrier en U. Si cela n’est pas possible, contrôlez si le

levier de fermeture est bien encliqueté. Montez de cette

manière les quatre fixations. Si le coffre de toit n’est pas

fixé de manière sûre et sécurisante sur les barres de toit

il ne doit pas être utilisé ; car le coffre risquerait de glis-

ser pendant le trajet et pourrait alors provoquer de gra-

ves accidents.

Chargement du coffre de toit

En chargeant le coffre de toit, veillez à ce que la charge

soit correctement répartie (objets lourds au centre) et

faites en sorte que la hauteur du chargement ne gêne pas

la fermeture du coffre.

La charge maximale du coffre de toit est de 75 kg. Ne

dépassez jamais la charge maximale supportée par votre

véhicule (voir notice du constructeur automobile) !

Un chargement sécurisé

Utilisez les sangles de serrage pour attacher le charge-

ment de votre coffre et ainsi l’empêcher de glisser (selon

le modèle du coffre les sangles peuvent être fournies,

sinon vous pouvez vous en procurer chez un revendeur).

Transport de skis

Lorsque vous transportez des skis, ils doivent être fixés

par des porte-skis intérieurs et des sangles (selon le mo-

dèle du coffre les porte-skis peuvent être fournis, sinon

vous pouvez vous en procurer chez un revendeur). Pour

monter les porte-skis intérieurs, faites glisser les petites

équerres de fixation dans la glissière inférieure des por-

te-skis, puis encliquetez les embouts dans le bloc de fi-

xation rapide (figure 6).

Des porte-skis non encliquetés ne doivent pas être utili-

sés car ils risquent d’endommager le coffre de toit ou le

chargement. Les sangles peuvent maintenant être intro-

duites à travers les oeillets se trouvant sur les petites

équerres de fixation.

Ouverture et fermeture du coffre de toit

Pour ouvrir le coffre de toit, appuyez légèrement sur le

couvercle du coffre en tournant simultanément la clé à

droite dans le sens de la flèche. La clé ne peut pas être

retirée tant que le coffre de toit est ouvert.

Pour fermer le coffre de toit, appuyez d’abord sur le cou-

vercle puis tournez la clé à gauche dans le sens contraire

des aiguilles d’une montre. La clé peut uniquement être

retirée lorsque le coffre est correctement fermé.

Assurez-vous, avant chaque voyage en voiture et à inter-

valles réguliers après chaque voyage en fonction de l’état

des routes que vous avez parcourues, que le coffre de toit

est fermement monté sur les barres, que le chargement est

correctement immobilisé, que le coffre de toit est ver-

rouillé et que vous avez retiré la clef!

Il va de soi que tout chargement non correctement immo-

bilisé et que les barres et coffres de toit sans fixation adé-

quate risquent de se desserrer pendant le voyage et de pro-

voquer des accidents graves !

N’oubliez jamais de respecter les dimensions modifiées

quant à la hauteur de votre véhicule ainsi que les modifi-

cations du comportement de votre véhicule (sensibilité au

vent latéral, comportement dans les virages et pendant le

freinage) ayant un rapport direct avec le coffre monté sur

le toit et notamment le poids de son chargement. Il est

strictement interdit de monter des charges supplémentai-

res sur le côté extérieur du coffre de toit.

Ne dépassez jamais le poids total autorisé en charge de

votre véhicule. Veillez à une stricte observation du poids

maximal autorisé en charge sur le toit indiqué par le con-

structeur de votre véhicule.

Calcul de la charge du toit:

poids des barres et longerons

+ poids du coffre de toit

+ poids du chargement

= charge du toit

Poids du coffre vide:

Vision 650 = 21 kg

Vision 850 = 27 kg

Sélectionnez une vitesse du véhicule appropriée au char-

gement et au poids à transporter, sans oublier, bien enten-

du, de respecter les limitations de vitesse en vigueur.

Nous vous conseillons cependant de ne pas dépasser une

vitesse maximale de 130 km/h même si la vitesse admissi-

ble pour la route que vous parcourez n’est pas limitée. Le

conducteur d’un véhicule transportant une charge doit, en

règle générale, toujours adapter sa vitesse aux circon-

stances environnantes, comme l’état de la route, le revête-

ment de la route, la densité de la circulation, les conditi-

ons atmosphériques, etc. !

Vous devez nettoyer et entretenir votre coffre de toit avec

soin même pendant les mois d’hiver. Servez-vous exclusi-

vement d’une solution composée d’eau et d’un produit de

vaisselle disponible dans le commerce sans alcool, chlore

ou ammoniaque, étant donné que ces additifs pourraient

endommager la surface du coffre. Ne vous servez pas des

vaporisateurs disponibles dans le commerce pour le net-

toyage des plastiques de votre voiture (Cockpit-Sprays)

pour votre coffre. Graissez les serrures du coffre en les

pulvérisant avec un lubrifiant (veillez cependant à ce qu’il

n’entre pas en contact avec le plastique du coffre).

Veuillez toujours observer les indications et consignes

de sécurité suivantes:

- La hauteur de votre véhicule augmente de ± 60 cm (en

fonction de la barre et de la galerie de toit).

- Attention aux entrées et portes de garage, aux passa-

ges limités en hauteur, aux branches d’arbres basses,

etc. !

ATTENTION ! CONSEILS IMPORTANTS

INSTRUCTIONS DE MONTAGE

- Le coffre peut provoquer des nuisances sonores.

- Démontez toujours le coffre et les barres/longerons de

toit avant de passer par un lavage automatique.

- Respectez non seulement ces instructions de montage et

d’emploi mais également toutes les indications des in-

structions de montage des barres/longerons et les in-

structions de service du véhicule !

- Il est recommandé, pour des raisons d’économie,

d’énergie et de sécurité pour les autres usagers des voies

ouvertes à la circulation publique, de démonter le coffre

et les barres si on ne s’en sert pas.

- Nous vous conseillons, pour votre propre sécurité, de

vous servir exclusivement de barres homologuées pour

votre véhicule (p.ex. barres GS)

- Afin d’éviter les excès de poussée aérostatique, il est

conseillé de monter le coffre de toit sans angle d’attaque

(en position parallèle par rapport à la chaussée)

- Dans la mesure où le constructeur automobile n’impose

rien de divergent et que les circonstances applicables au

véhicule le permettent, il est conseillé de choisir un

écart aussi grand que possible entre les barres compte

tenu de la possibilité d’ajustage des fixations variables.

Sachez également que toute modification de

l’équipement de fixation du coffre (p.ex. les alésages

supplémentaires) sont strictement interdits.

Conservez ces instructions de montage et d’emploi avec

les instructions de service de votre véhicule et veillez à ce

qu’elles se trouvent toujours à portée de la main.

La garantie est annulée et la responsabilité du fabricant

pour les endommagements du matériel est exclue en cas

d´accident ou de modifications apportées aux jeux de mon-

tage et/ou au coffre de toit ainsi qu’en cas d’utilisation de

pièces détachées ou accessoires autres que ceux du fabri-

cant. Veuillez observer ces instructions de montage et

d’emploi avec un maximum d’exactitude et vous servir

exclusivement des pièces originales, fournies avec le coffre.

En cas d’usure ou de perte de ces pièces, servez-vous

uniquement de pièces détachées originales disponibles chez

votre concessionnaire ou chez le fabricant.

Veuillez toujours indiquer le numéro „BA“ pour toute

commande de pièces de rechange ou demande de renseig-

nement afin que nous puissions vous garantir un maxi-

mum de rapidité et éviter les demandes d’informations

complémentaires. Le „N° BA“ se trouve sur un autocol-

lant fixé dans la coque inférieure du coffre de toit.

Pensez également à prendre note du numéro de la serrure

et de la clef afin que nous puissions rapidement vous four-

nir des pièces de rechange en cas de perte ou

d’endommagement de la clef.

La responsabilité du fabricant ne saurait être impli-

quée pour des dégâts et/ou accidents dus au non-re-

spect des instructions données dans la notice du fabri-

cant, à des modifications des pièces ou à l’utilisation de

pièces autres que les pièces détachées originales du fa-

bricant.

Vá•enýzákazníku,

jsme skuteènì velice potìšeni Vaším rozhodnutím o

zakoupení støešního boxu firmy Thule. Doufáme, •e

z nìj budete mít radost. Souèasnì bychom Vás

chtìli upozornit, •e pøed jeho montá•í je velice

dùle•ité, abyste si nejen peèlivì pøeèetl montá•ní

návod a návod k pou•ití, ale té• dodr•oval pokyny

uvedené na konci textu tohoto návodu!

A nyní si ji• svého nového støešního boxu u•ívejte!

Úvodní poznámka k montá•i støešního boxu.

Tento střešní box lze upevnit na všechny komerční

střešní nosiče, které odpovídají následujícím rozměrům:

max. šířka: 80mm/výška: 18 – 42 mm. Nejprve musíte

na střechu vozidla namontovat střešní nosič, a to nejen

podle instrukcí výrobce vozidla, ale i podle pokynů vý-

robce příslušného nosiče. Přípustná vzdálenost mezi

dvěmi tyčemi je v rozsahu 623 mm až 981mm.

K namontování střešního boxu na speciální střešní no-

siče s profily tvaru T nabízíme speciální adaptér. Tyto

adaptéry si můžete objednat u svého místního prodejce

nebo přímo u nás jako výrobce.

1. Montá• støešního boxu.

Nejprve box položte rovnoběžně s vozidlem doprostřed

nosiče. Vlastníte-li vozidlo se zadními dveřmi, musíte

střešní box a/nebo nosič umístit takovým způsobem,

aby box nebránil otvírání těchto dveří.

Střešní box lze otvírat z obou stran a proto je velice

důležité, aby byla druhá strana řádně uzamčena klíčem.

Při otvírání střešního boxu dávejte prosím pozor na to,

aby byl uzamykací systém druhé strany řádně zajištěn

proti otevření.

Z bezpečnostních důvodů se musí montáž střešního

boxu provádět způsobem umožňujícím jeho nakládání

ze strany spolujezdce. Osoba, která zajišťuje nakládání

boxu, nesmí stát na vozovce.

Váš střešní box je vybaven seřiditelnými seg-

menty pro jeho rychlé připevnění. Tyto segmenty

umožňují rychlou montáž boxu bez použití jakýchkoli

nástrojů. Na spodní straně boxu se nachází čtyři posuv-

né předmontované upevňovací díly. Tyto upevňovací

díly přetáhněte přímo přes příslušnou tyč střešního no-

siče. Tyče by se měly nyní nacházet mezi dvěma čepy

odpovídajících upevňovacích dílů.

Nyní po vysunutí červené bezpečnostní pojistky smě-

rem nahoru nadzvedněte upínací páku a držák ve tvaru

písmene U nasuňte zespodu na vyčnívající čep.

Poté upínací páku stlačte směrem dolů do vo-

dorovné polohy. Následně stlačte červenou bezpečnostní

pojistku zpět do její vodorovné polohy. Její umístění

v této poloze musí být indikováno slyšitelným

cvaknutím.

Jestliže tomu tak není, zkontrolujte znovu polohu

držáku U. Není-li tento úkon proveditelný, zkontrolujte

znovu, zdali upínací páka zapadla do své plně uzamčené

polohy. Stejným způsobem namontujte všechny čtyři

upevňovací díly. Jestliže jakýkoli upevňovací prostředek

nezapadne se zřetelným cvaknutím na své místo, střešní

box není správně namontován a nesmí se používat. Jinak

by mohl při jízdě sklouznout ze střechy a způsobit

vážnou dopravní nehodu.

4. Nakládánístøešníhoboxu

Při nakládání střešního boxu musíte vždy zajistit, aby

byl náklad rovnoměrně rozdělen (těžké věci musí být

umístěny uprostřed boxu) a dodržte celkovou výšku

nákladu uzavřeného střešního boxu.

Maximálně přípustný náklad střešního boxu je 75 kg.

Nikdy nepřekračujte maximálně přípustné zatížení stře-

chy Vašeho vozidla (viz příručka výrobce vozidla).

5.Pøepravanákladu

Náklad musí být zajištěn proti volnému posunu pomocí

vhodných upínacích popruhů (dodaných společně se

střešním boxem nebo zakoupených jako příslušenství

v závislosti na příslušném modelu střešního boxu ).

6.Pøepravaly•í

Při přepravě musí být lyže zajištěny pomocí speciálních

držáků a popruhů (dodaných společně se střešním bo-

xem nebo zakoupených jako příslušenství v závislosti na

příslušném modelu střešního boxu). Držáky namontujte

zasunutím upevňovacího úhelníku do drážky na spodní

straně profilů držáků lyží a zacvaknutím čepů do

rychloupínacích upevňovacích jednotek podle obrázku.

Držáky lyží, které nezapadly se zřetelným zacvaknutím

do svého místa, se nesmí používat, protože by mohly

poškodit nejen střešní box, ale, a to především náklad

v něm uložený. Popruhy se pak musí provléct okem upe-

vňovacího úhelníku.

7.Otvírání a zavírání støešníhoboxu

Při otvírání střešního boxu stlačte jeho víko mírně smě-

rem dolů a současně otočte klíčem směrem

znázorněným šipkou – doprava. Jakmile se box otevře,

klíč nelze z jeho zámku vyjmout.

Při zavírání střešního boxu stlačte jeho víko mírně smě-

rem dolů a současně otočte klíčem proti směru pohybu

hodinových ručiček. Klíč můžete ze zámku vytáhnout

jen v případě, že je box řádně uzamčen.

Dùle•ité informace

Před každou jízdou vozidla a poté v pravidelných ča-

sových intervalech, v závislosti na kvalitě vozovek,

zkontrolujte, zdali je box pevně uchycen na střešním

nosiči, dále zdali je jeho obsah přiměřeným

způsobem zajištěn, zdali je box řádně uzavřen a zam-

knut a zdali není v zámku zapomenutý klíček.

Není-li náklad střešního boxu přiměřeným způsobem

zajištěn nebo jestliže střešní nosič a/nebo vlastní box

není bezpečně připevněn, může dojít během jízdy

k jejich uvolnění, což následně může způsobit vážnou

dopravní nehodu. Mějte prosím na paměti fakt, že výška

vozidla se montáží střešního boxu zvětšila a že se změ-

nily i jízdní vlastnosti vozidla (jeho citlivost na boční

vítr, jeho chování v zatáčkách a při brždění). Toto je tře-

ba brát v úvahu především v případech, kdy je střešní

box plně naložen. Ke střešnímu boxu se nesmí upevňo-

vat žádné další vnější předměty. Maximálně přípustná

celková hmotnost vozidla se nesmí překročit. Ma-

ximálně přípustné zatížení střechy vozidla uváděné vý-

robcem vozidla se nesmí také překročit.

Výpočet skutečného zatížení střechy vozidla:

Hmotnost střešního nosiče (střešních tyčí)

+ hmotnost střešního boxu

+ hmotnost obsahu střešního boxu

= skutečné zatížení střechy vozidla

Hmotnost střešního boxu:

Vision 650 = 21 kg

Vision 850 = 27 kg

Rychlost vozidla se musí vždy přizpůsobit hmotnosti

přepravovaného nákladu a přirozeně i zákonným ome-

zením rychlosti. Jestliže někde není maximální rychlost

vozidla omezena, doporučujeme maximální rychlost 130

km/h (80m/h). Avšak při přepravě nákladů všeho druhu

se musí rychlost vozidla vždy přizpůsobit převládajícím

podmínkám dopravního provozu, jako například kvalitě

povrchu vozovky, hustotě provozu, větrným podmínkám

a podobně.

Střešní box je třeba pečlivě čistit a udržovat

v provozuschopném stavu a zvláště pak v zimních

měsících. Při čištění používejte jen vodu s normálními

mycími prostředky, které neobsahují žádná aditiva (jako

například líh, chlór a čpavek), protože ta by mohla

povrch střešního boxu poškodit. Současně Vás žádáme,

abyste k čištění svého střešního boxu nepoužívali žádné

spreje. Zámky je třeba mazat postřikem oleje (přitom

dávejte pozor, abyste olejem nepotřísnili plastový

povrch boxu).

Při používání střešního boxu si buďte prosím vědomi

následujících faktů:

- Výška vozidla se namontováním støešního boxu mù•e

zvìtšit a• o 60 cm (v závislosti na pou•itém støešním

nosièi).

- Z toho dùvodu musíte být maximálnì opatrní pøi

projí•dìní nízkými vraty gará•í nebo pøi jízdì pod níz-

kými podjezdy, nízko visícími vìtvemi stromù a po-

dobnì.

- Za vyšší rychlosti mù•e dojít k zvýšení hluènosti

zpùsobené proudìním vìtru.

- Pøi mytí vozidla v automatických myèkách se musí

støešní box a støešní nosiè v•dy demontovat.

- Kromì dodr•ování pokynù uvedených v tomto návodu

se musí také dodr•ovat pokyny uvedené v návodu

k montá•i a pou•ívání støešního nosièe a pokyny

obsa•ené v návodu výrobce vozidla.

- Za úèelem úspory paliva a bezpeèí jiných úèastníkù

silnièního provozu je tøeba støešní box a støešní nosiè

z vozidla demontovat v pøípadì, •e se dlouhodobì

nepou•ívají.

- K zajištìní své vlastní bezpeènosti pou•ívejte jen bez-

peènì testované støešní nosièe (napøíklad GS), které

byly schváleny pro pou•ití na Vašem vozidle.

- K zabránìní vývinu zvýšených vztlakových sil musí

být støešní box namontován v nulovém úhlu sklonu (to

znamená v maximálnì horizontální poloze vùèi povr-

chu vozovky).

- Tam, kde výrobce vozidla neuvádí •ádné opaèné po-

kyny nebo tam, kde je to podle technické specifikace

vozidla pøípustné, je tøeba tyèe støešního nosièe umístit

co nejdále od sebe – samozøejmì jen v pøípustném roz-

sahu seøiditelných rychloupínacích jednotek. Prosíme,

abyste si byli vìdomi toho, •e jakékoli uzpùsobení

upevòovacích dílù støešního nosièe je nepøípustné

(napøíklad vyvrtávání dodateèných otvorù).

Tento návod k používání je třeba mít společně

s příručkou výrobce vozidla ve vozidle za účelem jeho

budoucího použití.

Jestliže se provedou jakékoli úpravy montážní soupravy

nebo samotného střešního boxu nebo jestliže se použijí

výměnné díly, respektive příslušenství jiného výrobce,

výrobce neposkytne žádnou záruku a nepřejímá žádnou

odpovědnost za jakoukoli materiálovou škodu nebo

eventuální vzniklé nehody. Proto je třeba, abyste přísně

dodržovali pokyny tohoto návodu k používání a nikdy

nepoužívali jiné než dodané originální díly a příslušenst-

ví. Ztratí-li se Vám kterákoli součást nebo jestliže se

kterýkoli díl opotřebuje, použijte k jejich náhradě vždy

jen originální díly, které lze získat od našeho prodejního

zástupce nebo přímo od nás jako výrobce.

Za účelem rychlého vyřízení dodávky náhradních dílů a

současně vyloučení zbytečných, časově náročných dota-

zů uvádějte při objednávání náhradních dílů nebo

v jiných svých dotazech vždy číslo “BA”, které je uve-

deno na nálepce připevněné ke spodní straně střešního

boxu.

Za účelem maximálně rychlé náhrady ztracených nebo

vadných klíčů doporučujeme, abyste si poznamenali čís-

lo zámku a klíče.

Výrobce nepřejímá žádnou odpovědnost za škody a ne-

hody způsobené v důsledku nedodržení pokynů uve-

dených v tomto návodu k používání nebo v důsledku

úprav součástí nebo použitím jiných než originálních

dílů.

Montážní návod

DrogiNabywco,

Zprawdziw¹przyjemnoœci¹przekazujemyw Twoje rêcenowy

wyróbfirmyThule.Mamy nadziejê, ¿e spe³ni on Twoje

oczekiwania.Abyjednakw pe³nicieszyæ siêjegowalorami

u¿ytkowymizapoznaj siê z treœci¹tejinstrukcji i postêpuj

zgodnie z jej zaleceniami zarówno [przy monta¿u, jak i

u¿ytkowaniuboxa.

Zanim zamontujesz box na dachu...

Box może być zamontowany na wszystkich typowych

bagażnikach dachowych, w których szerokość belek nie

przekracza 80 m., a ich grubość mieści się w przedziale

18-42 mm. Może być również zamontowany na belkach

z rowkiem T takich, jak belki aero Thule. Należy

wówczas użyć specjalnego zestawu dopasowującego,

dostępnego w ofercie Thule do różnych rozmiarów

rowków.

Mocując na dachu bagażnik bazowy postępuj zgodnie z

załączoną do niego instrukcją oraz z zaleceniami produ-

centa samochodu zamieszczonymi w instrukcji auta.

Odległość między belkami bagażnika pozwalająca na

prawidłowe zamontowania boxa powinna mieścić się w

przedziale między 623 mm a 981 mm.

Monta¿boxa

Połóż box na środku belek bagażnika bazowego rów-

nolegle do osi auta. Otwórz tylną pokrywę bagażnika

samochodu i ustaw box tak, aby jej nie dotykał.

Boxy Vision mogą być otwierane zarówno z prawej jak

i z lewej strony. Dlatego, zanim otworzysz box upewnij

się, czy zamek z drugiej strony jest dokładnie zamknię-

ty. Ze względów bezpieczeństwa box powinien być za-

montowany tak, aby ładowanie bagażu było możliwe od

strony pasażera samochodu – osoba ładująca bagaż nie

może stać na ulicy podczas tej czynności.

W podłodze boxa umieszczone są cztery

całkowicie zmontowane uchwyty mocujące,

pozwalające na szybki montaż na belkach bagażnika ba-

zowego bez używania narzędzi. Przesuń uchwyty

mocujące umieszczając je parami nad przednią i tylną

belką bagażnika. Belki te powinny znajdować się międ-

zy dwoma okrągłymi wypustami odpowiednich uchwy-

tów mocujących. Unieś czerwoną blokadę

zabezpieczającą, następnie dźwignię główną uchwytu i

wsuń od spodu obejmę U w otwory prowadzące w wy-

pustach uchwytu.

Opuść dźwignię główną do pozycji poziomej

po czym zamknij czerwoną blokadę zabezpieczającą.

Przy zamykaniu blokady powinieneś usłyszeć wyraźne

kliknięcie.

Jeżeli nie, sprawdź ponownie położenie obejmy U oraz

dokładność zamknięcia dźwigni głównej.

Umocuj w ten sposób wszystkie cztery uchwyty. Pa-

miętaj, że jeżeli blokady wszystkich czterech uchwytów

nie są właściwie zamknięte box nie jest bezpiecznie um-

ocowany na belkach bagażnika i może zsunąć się z nich

podczas jazdy, powodując poważne następstwa.

£adowanieboxa

Ładowność boxa wynosi 74 kg. Nigdy jednak nie prze-

kraczaj podanej w instrukcji Twojego auta nośności jego

dachu. Wypełniając wnętrze boxa zwróć uwagę na

równomierne rozmieszczenie ładunku oraz jego wyso-

kość.

Przewo¿enie³adunku

Umieszczony wewnątrz boxa ładunek musi być zabez-

pieczony przed przemieszczeniem. Służą do tego pasy

umieszczone wewnątrz boxa.

Przewo¿enienart

Narty powinny być przypięte pasami do podkładek do

nart, które – w zależności od modelu - dostarczane są w

komplecie z boxem lub dostępne są jako akcesoria do-

datkowe. Aby umocować podkładkę do nart wsuń kołki

w rowek w dolnej krawędzi jej krawędzi a następnie

zatrzaśnij kołki w odpowiednich otworach w uchwytach

mocujących, zgodnie z ilustracją 6.

Otwory w uchwytach mocujących mogą być również

wykorzystane do przewleczenia pasów do mocowania

ładunku.

Otwieranieizamykanieboxa

Otwierając box dociśnij lekko jego wieko przekręcając

równocześnie klucz zgodnie z kierunkiem pokazywa-

nym przez strzałkę. Budowa zamka nie pozwala na

wyjęcie klucza, gdy box jest otwarty.

Zamykając box dociśnij lekko wieko przekręcając

równocześnie klucz w kierunku przeciwnym do ruchu

wskazówek zegara.

Viktig information

Zawsze przed rozpoczęciem jazdy oraz – w zależności od

stanu dróg, po których podróżujesz – w regularnych

odstępach czasu sprawdzaj mocowanie boxa do

bagażnika dachowego oraz rozlokowanie ładunku. Spra-

wdzaj również, czy box jest dokładnie zamknięty a kluc-

ze nie tkwią w zamku.

Pamiętaj, że niewłaściwie przymocowany box lub źle

zabezpieczony ładunek może poluzować się w czasie

jazdy i spowodować nieprzyjemny w skutkach wypadek.

Zwróć również uwagę, że umocowany na dachu box

zmienia wysokość Twojego samochodu oraz wpływa na

jego własności trakcyjne, czyniąc go bardziej

wrażliwym na podmuchy bocznego wiatru. Nigdy rów-

nież nie mocuj dodatkowego ładunku na zewnątrz boxa.

Całkowita masa załadowanego boxa nie może powodo-

wać przekroczenia dopuszczalnej masy całkowitej sa-

mochodu a w szczególności nie może być większa od

dopuszczalnej ładowności dachu podanej przez produ-

centa samochodu w jego instrukcji.

Aby tego uniknąć pamiętaj, że na całkowitą masę

ładunku, który zechcesz umieścić na dachu samocho-

du składają się:

masa bagażnika bazowego

+ masa boxa

+ masa bagażu

= całkowita masa ładunku na dachu

Masy boxów objętych tą instrukcją:

Vision 650 = 21 kg

Vision 850 = 27 kg

Prędkość samochodu musi być dostosowana do wielkoś-

ci transportowanego ładunku, warunków drogowych ta-

kich, jak stan nawierzchni, natężenie ruchu, siła wiatru

itp. oraz do obowiązujących w tym rejonie ograniczeń.

Jeżeli lokalne regulacje nie stanowią inaczej zalecamy

prędkość maksymalną do 130 km/h.

Konserwacja boxa polega na starannym myciu jego

powierzchni przy użyciu wody i środków myjących nie

zawierających składników, które mogłyby uszkodzić tę

powierzchnię takich, jak alkohol, chlor czy amoniak.

Nie należy również używać popularnych środków do

czyszczenia wnętrz samochodów tzw. cocpit sprays.

Zamki należy smarować środkami smarnymi w aerozolu

zwracając uwagę, aby nie nanosić ich na powierzchnie

wykonane z tworzywa.

Używając boxa pamiętaj zatem, że:

- w zale¿noœci od rodzaju u¿ytego baga¿nika bazowego

box zwiêksza wysokoœæ Twojego samochodu o ok.

60cm. WeŸ to pod uwagê wje¿d¿aj¹c do gara¿u, nis-

kiej bramy czy te¿ parkuj¹c na parkingach podziem-

nych;

- box wywo³uje dodatkowy ha³as spowodowany

op³ywem powietrza;

Wa¿ne informacje !

INSTRUKCJA MONTA¯U I U¯YTKOWANIA

- chc¹c skorzystaæ z myjni mechanicznej musisz zde-

montowaæ zarówno box jak i baga¿nik dachowy ;

- równie istotne jak zalecenia zawarte w tej instrukcji s¹

informacje zawarte w instrukcjach za³¹czonych do

baga¿nika bazowego i Twojego samochodu –

przestrzegaj zatem wszystkich zawartych w nich zale-

ceñ;

- bezpieczn¹ eksploatacjê zapewni¹ Ci jedynie pewne,

atestowane baga¿niki bazowe;

- wo¿enie pustego boxa nie ma sensu – demontuj go za-

tem ilekroæ nie jest Ci potrzebny;

- aby unikn¹æ powstawania dodatkowej si³y unosz¹cej

montuj box równolegle do p³aszczyzny dachu sa-

mochodu;

- belki baga¿nika bazowego powinny byæ umocowane

na dachu zgodnie z zaleceniami producenta samocho-

du w mo¿liwie du¿ej odleg³oœci od siebie. Odleg³oœæ

ta powinna równie¿ mieœciæ siê w przedziale

okreœlonym przez mo¿liwoœci regulacji systemu

mocuj¹cego boxa. Niedopuszczalne jest wykonywanie

jakichkolwiek przeróbek systemu mocuj¹cego, jak np.

wiercenie dodatkowych otworów lub tp.

Ta instrukcja powinna być przechowywana w sa-

mochodzie wraz z instrukcją użytkowania auta.

Gwarancja producenta przestaje obowiązywać w przy-

padku dokonywania jakichkolwiek samodzielnych

przeróbek boxa lub jego elementów mocujących oraz w

przypadku użycia do napraw części zamiennych lub ak-

cesoriów innych niż zalecane przez producenta. Prosimy

zatem ściśle przestrzegać zaleceń podanych w niniejszej

instrukcji i – gdy będzie to konieczne – używać jedynie

oryginalnych części zamiennych dostarczanych przez

producenta.

Aby uniknąć pomyłek i przyspieszyć ewentualne dostar-

czenie części zamiennych prosimy o podawanie przy

zamówieniach właściwego numeru wyrobu, który poda-

ny jest na umieszczonej wewnątrz boxa naklejce. Prosi-

my również o zanotowanie numerów kluczy i zamków

użytych w boxie. Może to okazać się pomocne w przy-

padku utraty lub zniszczenia kluczy.

Producent nie odpowiada za uszkodzenia lub wypad-

ki spowodowane nieprzestrzeganiem zaleceń zawar-

tych w niniejszej instrukcji, zmianami elementów

wyrobu lub użyciem części innych niż oryginalne, za-

lecane przez producenta.

Spoštovani.

Poèašèenismo, da ste se odloèiliza nakupTHULE

avtomobilskega kovèka in upamo, da ga boste z

veseljem uporabljali.

Prosimo vas, da navodila skrbno preberete in jih

upoštevate, da vam bo avtomobilski kovèek dolgo

slu•il in vam bo v veselje.

Pri pritrjevanju avtomobilskega kovčka na strešni

prtljažnik, bodite pozorni na dimenzije palic, ki so lah-

ko v prerezu do 80 mm široke in od 18 mm do 42 mm

visoke.

Strešni prtljažnik pritrdite na streho vozila in upošteva-

jte navodila proizvajalca.

Najmanjša razdalja med obema palicama osnovnega

prtljažnika je 623 mm in največja razdalja med palicama

strešnega prtljažnika je 981 mm.

Kadar pritrjujete strešni prtljažnik na streho vozila za

avtomobilski kovček, poskušajte doseči največjo možno

razdaljo med obema palicama. Pri pritrjevanju avtomo-

bilskega kovčka na palice z ovalnim prerezom Thule

Aerobar lahko uporabite posebna pritrdila s T vijaki, ki

jih naročite pri proizvajalcu ali pri prodajalcu.

Pritrjevanje avtomobilskega kovèka.

Avtomobilski kovček položite na sredino strešnega

prtljažnika vzporedno z vozilom in pri tem pazite, da

avtomobilski kovček čim manj ovira odpiranje

prtljažnih vrat pri vozilih s petimi vrati.

Odpiranjeavtomobilskega kovèka

Avtomobilski kovček se odpira z obeh strani. Kovček

zaprete in zaklenete na eni strani ter ga odklenete in od-

prete na drugi strani. Pri odpiranju avtomobilskega ko-

včka vedno pazite, da je ključavnica na nasprotni strani

zaklenjena.

Za vašo osebno varnost avtomobilski kovček pritrjujete

ali snemate z strešnega prtljažnika vedno na sopotnikovi

strani. Nikoli ne stojite na vozišču !

Avtomobilski kovček zapirate tako, da pokrov potisnete

navzdol in zaklenete.

Oštevilčena navodila s skicami vas vodijo po stopnjah,

kako pravilno sestaviti pritrdila in z njimi pritrditi ko-

vček na osnovni prtljažnik.

Vaš avtomobilski kovček je opremljen s

pritrdili imenovanimi quick-fix, ki omogočajo hitro

montažo brez orodja.

Dno kovčka ima na štirih mestih že vstavljen

drsni mehanizem, ki ga potisnete pod palice strešnega

prtljažnika tako, da je palica med obema luknjama. Od-

pnete rdečo varovalko, odpnete zaponko in z zunanje

spodnje strani vstavite U vijak.

Zapnete zaponko, tako da leži vodoravno in potisnete

rdečo varovalko v vodoravno lego. Rdeča varovalka je

pravilno zapeta s slišnim klikom.

V kolikor se rdeča varovalka ni zapela na vseh štirih me-

stih s slišnim klikom, ponovite celotni postopek pritrje-

vanja. Avtomobilski kovček, ki ni bil pravilno pritrjen,

lahko med vožnjo zdrsne s strešnega prtljažnika in resno

ogrozi vašo varnost in varnost udeležencev v prometu !

Natovarjanje avtomobilskega kovèka

Pri natovarjanju avtomobilskega kovčka pazite, da je

tovor enakomerno razporejen. Težje predmete naložimo

v sredino in lažje predmete enakomerno razporedimo na

obe strani avtomobilskega kovčka. Pazite na višino ce-

lotnega tovora pri zapiranju kovčka.

Največja dovoljena obremenitev kovčka je 75 kg. Ne

prekoračite dovoljene obremenitve avtomobilskega ko-

včka. Pazite na nosilnost strehe vašega vozila, ki jo do-

loča proizvajalec vozila in je nikoli ne prekoračite.

Prevoz tovora.

Pazite, da je tovor enakomerno razporejen v avtomobils-

kem kovčku in upoštevajte višino kovčka pri natovar-

janju.

Prtljago v avtomobilskem kovčku vedno privežite s

pritrdilnima trakovoma. Pritrdilni trakovi so pri nekate-

rih modelih sestavni del opreme, pri drugih modelih,

kjer niso sestavni del opreme, pa jih lahko dokupite.

Prevozsmuèi

Kadar prevažate smuči v avtomobilskem kovčku jih

morate vedno privezati in pritrditi na držala za smuči, če

jih uporabljate. Držala za smuči morajo ustrezati mode-

lu kovčka. V avtomobilski kovček jih pritrdite s sliš-

nim klikom v nastavke pri pritrdilih. Ne vstavljajte

držal za smuči, ki ne ustrezajo avtomobilskemu kovčku,

ker lahko poškodujejo avtomobilski kovček in tovor.

Odpiranje in zapiranje kovèka

Vaš kovček je opremljen s ključavnico z varnostnim si-

stemom, pri katerem lahko ključ iz ključavnice izvleče-

mo samo kadar je kovček zaklenjen.

Avtomobilski kovček odprete tako, da pokrov potisnete

navzdol in obrnete ključ v smeri urinega kazalca.

Avtomobilski kovček zaprete tako, da potisnete pokrov

navzdol in obrnete ključ v nasprotni smeri urinega ka-

zalca.

Navodila za uporabo avtomobilskega kovèka

Pomembno je vedeti in upoštevati!

Pred vsakim potovanjem preverite pritrditve na streš-

nem prtljažniku in na avtomobilskem kovčku. Na daljši

poti med ustavljanjem preverite pritrditve ostrešnega

prtljažnika, kovčka in vsebine kovčka, še posebej kadar

dlje časa vozite po slabih cestiščih.

Pazite, avtomobilski kovček ne pomeni samo več pro-

stora v vašem avtomobilu. Zavedati se morate, da so s

kovčkom na strehi vozilu spremenjene vozne lastnosti in

morate vožnjo prilagoditi novim razmeram.

Vaše vozilo je bolj občutljivo na bočni veter.

Pri prekoračitvi hitrosti, ob naglem zaviranju ali izogi-

banju levo desno, lahko povzročite zdrs avtomobila.

Ne pritrjujte dodatnega tovora na avtomobilski kovček

ali na stranice kovčka!

Ne prekoračite:

- dovoljene teže vašega vozila

- nosilnosti strehe vašega vozila

Nosilnost strehe določa proizvajalec vašega vozila in jo

preberete v navodilih proizvajalca vozila.

Primer preprostega izračuna:

teža strešnega prtljažnika

+ teža avtomobilskega kovčka

+ teža tovora v avtomobilskem kovčku

= obremenitev strehe avtomobila

Teža kovčkov:

Vision 650 = 21kg

Vision 850 = 27kg

Proizvajalec ne prevzema nobene odgovornosti pri na-

stanku poškodb na kovčku ali na vašem vozilu zaradi

neupoštevanja navodil!

Hitrost prilagodite tovoru, ki ga prevažate in cestno pro-

metnim razmeram. Kadar ni hitrostnih omejitev na cesti,

upoštevajte največjo priporočeno hitrost 130 km/h.

Kovček redno vzdržujte, še posebno v zimskih mesecih.

Čistite ga s čistili, ki ne vsebujejo alkohola, klora ali

amoniaka. Prav tako ne uporabljajte razpršil za armatu-

ro, ki vsebujejo olje. Ne uporabljajte grobih krp in krtač,

zlasti če ste lastnik kovčka z gladko svetlečo površino.

Priporočamo pranje z vodnim curkom pod pritiskom.

Ključavnice občasno namažite s katerimkoli silikonskim

mazilom široke uporabe in pazite, da ne pomažete pla-

stične površine.

Prosimo, da pri uporabi avtomobilskega kovčka upošte-

vate:

- višina vozila se s kovèkom lahko poveèa do 60cm,

odvisno od tipa strešnega prtlja•nika

- pazite na nizke gara•ne strope, prehode, veje dreves...

- poveèano šumenje

- snemite avtomobilski kovèek in strešni prtlja•nik pred

vhodom v avtomatsko pralnico

- skupaj z navodili za kovèek upoštevajte navodila proi-

zvajalca strešnega prtlja•nika in navodila proizvajalca

vašega avtomobila

- avtomobilski kovèek in strešni prtlja•nik odstranite s

strehe, kadar ga ne potrebujete, tako prihranite gorivo

in skrbite za varnost udele•encev v prometu

- avtomobilski kovèek mora biti pritrjen na strehi vozila

povsem vodoravno, da ga zraèni upor ne dviguje

- prav tako morajo palice strešnega prtlja•nika biti

pritrjene v najveèji mo•ni razdalji, ki še ustreza raz-

dalji pritrdil avtomobilskega kovèka

- uporabite strešni prtlja•nik, ki ustreza varnostnim

standardom ( e.g. GS ), za vašo osebno varnost in

varnost udele•encev v prometu

- v kovèek ni dovoljeno vrtati dodatnih lukenj

Navodila hranite skupaj z navodili proizvajalca vozila in

strešnega prtljažnika v vašem vozilu.

Za kakršnekoli posege v avtomobilski kovček, kot so

vrtanje lukenj, zamenjava pritrdil s pritrdili drugega

proizvajalca proizvajalec ne prevzema nobene odgo-

vornosti in ne upošteva garancije. Zato dosledno upo-

števajte navodila in ne uporabljajte drugih delov kot ori-

ginalnih rezervnih delov kakor tudi originalnih dodat-

kov, ki jih lahko naročite pri svojem trgovcu ali pa ne-

posredno pri proizvajalcu.

Kadar naročate rezervne dele, vedno navedite BA števil-

ko, ki se nahaja v kovčku.

V primeru, da ste izgubili ključe, ne vdirajte v kovček!

Ključ lahko naročite pri zastopniku ali neposredno pri

proizvajalcu, zato ni odveč, če si številko ključa zapiše-

te.

Proizvajalec ne prevzema nobene odgovornosti pri na-

stanku nesreč, poškodb na kovčku ali na vašem vozilu

zaradi neupoštevanja navodil!

Tisztelt Vásárló,

Nagyon örülünk, hogy a Thule tetõcsomagtartó

boxot választotta. Reméljük örömét leli majd

benne. A tetõcsomagtartó box felszerelése elõtt

kérjük gondosan tanulmányozza át a szerelési

útmutatót és kövesse az utasításokat!

Most pedig élvezze új csomagtartóját!

A tetõbox felszerelése elõtt

A csomagtartó minden kereskedelemben kapható ke-

reszttartó rúdra felszerelhetõ a következõ méretek-

kel: maximum szélesség: 80 mm/magasság: 18-42 mm.

Legelõször is szerelje fel a tetõcsomagtartót az autóra,

követve úgy az autó útmutatóját, mint a csomagtartó

szerelési leírását. A keresztttartó rudak közti távolság

623 mm és 981 mm között megengedett. A tetõbox spe-

ciális, T-alakú csomagtartóra való szereléséhez speciális

adapterkészletet biztosítunk. Ezeket a készleteket a keres-

kedõtõl, vagy közvetlenül a gyártótól lehet beszerezni.

A tetõcsomagtartó box szerelése

Elõször fektesse a boxot a tetõcsomagtartó közepére,

gépkocsijával párhuzamosan. Ha Ön ötajtós gépkocsival

rendelkezik, a boxot úgy kell elhelyezni, hogy az ne

akadályozza az ötödik ajtó kinyílását.

A tetõboxok mindkét oldalról nyithatók, így fontos,

hogy a másik oldal kulcsra legyen zárva. Amikor kinyit-

ja a boxot, gyõzõdjön meg róla, hogy az ellentétes olda-

lon a zárrendszer lezárt állapotban van.

Biztonsági okokból a tetõcsomagtartó boxot úgy kell

felszerelni, hogy a rakodás az utas oldaláról történjen.

Fontos, hogy a box rakodása ne az úttesten

történjen.

A tetõcsomagtartó box szabályozható gyorsrögzítõ ele-

mekkel van ellátva, melyek lehetõvé teszik, hogy a bo-

xot gyorsan, szerszámok használata nélkül helyezze fel.

A tetõcsomagtartó box alján négy elõreszerelt eltolható

rögzítõszerkezet található. Tolja ezeket közvetlenül a ke-

reszttartórúd fölé. A kereszttartó rudak a megfelelõ rög-

zítõszerkezet két kiálló csapja között kell hogy legye-

nek.

Emelje fel a rögzítõszerkezet zárókarját miután felemelte

a piros biztonsági zárat, és irányítsa az U-kengyelt alul-

ról a kiálló csapba.

Nyomja le a szorító kart vízszintes helyzetbe.

Ezután nyomja meg még egyszer a piros biztonsági

zárat vízszintes helyzetbe. Eközben egy határozott kat-

tanást kell éreznie.

Amennyiben ez a kattanás nem történt meg, ellenõrizze

még egyszer az U-kengyel helyzetét. Ha ez a mûvelet

nem lehetséges, ellenõrizze még egyszer, hogy a szorító

kar teljesen a zárt helyzetében van-e. Ennek megfelelõen

szerelje fel mind a négy rögzítõ szerkezetet. Ha a szorító

nem pattan a helyére, a tetõcsomagtartó box nincs biz-

tonságosan felszerelve, és tilos használni, mivel így me-

net közben lecsúszhat az autó tetejérõl, komoly balesetet

okozva ezzel.

A tetõcsomagtartó box rakodása

Amikor berakodja a boxot ügyeljen arra, hogy a teher

egyenletesen legyen eloszlatva (a nehéz súlynak a box

közepén kell lennie), és ellenõrizze a teher magasságát a

zárt dobozhoz képest.

A maximum megengedett teher 75 kg. Soha ne lépje túl

az autója maximum megengedett tetõterhelését (lásd a

gyártó használati útmutatóját).

Egyéb áruk szállítása

A terhet biztosítani kell a megfelelõ leszorító pántok

segítségével (adott, mint box tartozék, vagy mint kiegés-

zítõ kapható, a box típusától függõen).

Sílécek szállítása

Sílécek szállításánál a síléceket tartókkal és szíjakkal

kell rögzíteni (adott, mint box tartozék, vagy mint kie-

gészítõ beszerezhetõ, a box típusától függõen). Rögzítse

a síléctartókat a rögzítõ szög keresztrúdra történõ beil-

lesztésével és a szegek gyorsrögzítõre való pattintásával,

a hatos ábrának megfelelõen.

A helytelenül rögzített síléctartók használata nem aján-

lott, mivel azok kárt tehetnek a tetõcsomagtartó boxban

vagy a teherben.

A tetõcsomagtartó box nyitása és

zárása

A tetõcsomagtartó box kinyitásakor nyomja le kissé a

fedelet, és ezzel egyidejûleg fordítsa el a kulcsot jobbra,

a nyíl irányába. Amíg a box nyitott állapotban van, a

kulcsot nem lehet a zárból kihúzni.

A box zárásakor nyomja le a fedelet, és ezzel egyide-

jûleg fordítsa el a kulcsot az óra járásával ellenkezõ

irányba. A kulcsot csak akkor lehet eltávolítani, ha a box

zárva van.

FONTOS FIGYELMEZTETÉSEK

Minden utazás elott, és azt követoen az út állapotától

függoen megfelelo idoközökben ellenorizze, hogy a te-

tocsomagtartó box jó erosen rá van-e szerelve a keres-

zttartóra, a rakomány megfeleloen rögzítve van-e, a box

le van-e zárva és a kulcsokat lehúzta-e.

A nem megfeleloen rögzített rakomány vagy a rosszul

rögzített kereszttartó és tetocsomagtartó box az utazás

során meglazulhatnak és ezáltal súlyos balesetekhez

vezethetnek!

Vegye figyelembe a megváltozott magassági méreteket,

valamint a gépkocsi megváltozott menettulajdonságait

(oldalszél érzékenység, a kocsi viselkedése kanyarban és

fékezéskor) a tetore szerelt box esetében, különösen ak-

kor, ha abban rakomány is van. A tetocsomagtartó box

külso részén további csomagokat nem szabad elhelyez-

ni.

A gépkocsi megengedett összsúlyát nem szabad túllépni

és a gépkocsigyártó utasításait a maximális tetoterhelést

illetoen be kell tartani.

A meglévo tetoterhelés kiszámítása:

A kereszttartó súlya

+ a tetocsomagtartó box súlya

+ a rakomány súlya

= meglévo tetoterhelés

A tetocsomagtartó box önsúlya:

Vision 500 = 21 kg

Vision 700 = 27 kg

A sebességet a szállítandó teher és természetesen

az érvényes sebesség-korlátozások függvényében kell

megválasztani. Ha egyéb sebességkorlátozás nem áll

fenn, maximum 130 km/h sebességet javasolunk. A gép-

kocsi sebességét, bármilyen teher szállítása esetén a

fennálló viszonyokhoz - úgy mint az út állapota, burko-

lata, a forgalom, szélviszonyok - kell igazítani.

A tetocsomagtartó boxot nagyon gondosan kell tisztítani

és ápolni, különösen télen. Erre a célra kizárólag alko-

hol-, klór- és ammóniaadaléktól mentes mosogatószer

vízzel elegyített oldatát használja, mert különben a box

felülete megsérül. Semmiképp se használja a keres-

kedelemben kapható muszerfalápoló sprayt a box tisztí-

tására. A kulcsokat zárolajozó jégoldóval (ennek nem

szabad a muanyag felületre kerülni) fújja be.

Kérjük ügyeljen az alábbiakra a tetocsomagtartó box

használata során:

- A gépkocsi magassága max. 60 cm-rel növekedhet (a

kereszttartótól függoen)

- Legyen óvatos mélygarázsba való behajtásnál vagy

alacsony helyeken történo áthajtásnál, mélyen lelógó

ágaknál, stb.

- Szélzajok keletkezhetnek.

- Gépi mosóba csak a kereszttartó és a tetocsomagtartó

box leszerelése után hajthat be.

- Kérjük, hogy a jelen használati utasításban foglaltakon

kívül vegye figyelembe a kereszttartó szerelési utasí-

tásának adatait és a gépkocsi kezelési utasítását is.

- Energiatakarékossági okokból és a közlekedés egyéb

résztvevoinek biztonsága érdekében a kereszttartót és

a tetocsomagtartó boxot le kell szerelni, ha azokat nem

használja.

- Saját biztonsága érdekében csak bevizsgált és a gép-

kocsijához engedélyezett csomagtartót használjon.

- A megnövekedett felhajtóerok csökkentése érdekében

a tetocsomagtartó boxot állásszög nélkül (lehetoleg az

úttesttel párhuzamosan) kell felszerelni.

- Amennyiben a gépkocsi gyártója másképp nem ren-

delkezik és a jármuspecifikus adottságok megengedik,

lehetoleg nagy távolságot kell választani a tartórudak

között, a box állítási lehetoségein belül. Kérjük vegye

figyelembe, hogy a tetocsomagtartó box rögzítoszer-

kezetét nem szabad megváltoztatni (pl. utólag kial-

akított furatokkal).

Ezt a használati utasítást együtt kell tartani a gépkocsi

kezelési utasításával.

A szerelési készleteken vagy a boxon végrehajtott min-

dennemu változtatás, valamint a gyártóétól eltéro alkat-

részek ill. tartozékok használata oda vezet, hogy a gyár-

tó nem szavatol az anyagban, vagy baleset által bekövet-

kezett károkért, tehát a garancia megszunik. Tartsa be

ezért pontosan a használati utasítást és csak a boxszal

együtt szállított eredeti alkatrészeket használja. Ha bi-

zonyos alkatrészek elvesznének, vagy elkopnának, csak

eredeti alkatrészeket használjon, amelyeket a kereskedo-

nél vagy a gyártónál szerezhet be.

A gyors alkatrészellátás biztosítása és az idoigényes vis-

szakérdezések elkerülése érdekében kérjük, hogy rende-

léskor mindig adja meg a BA-számot, amelyet a box al-

ján lévo címkén találhat meg.

Annak érdekében, hogy az elveszett vagy meghibásodott

kulcsokat a leheto leghamarabb pótolni tudja, javasol-

juk, hogy a zár- és kulcsszámot írja fel magának.

A gyártó cég nem vállal garanciát azokért a károkért és

balesetekért, amelyek a használati utasítás figyelmen

kívül hagyása, bizonyos részek megváltoztatása, vagy

nem a gyártó eredeti alkatrészeinek felhasználása miatt

keletkeztek.

Szerelési utasítás

Gentile cliente,

La ringraziamo per aver scelto un prodotto

Thule. Le auguriamo che il suo utilizzo Le

procuri molte soddisfazioni. Per questo è però

importante che, prima del montaggio del box,

Lei legga attentamente queste istruzioni

sull’uso e rispetti le avvertenze indicate alla

fine!

Ed ora buon divertimento con il Suo nuovo box

Thule!

Prima del montaggio del box

Questo modello di box è adatto a tutte le barre portatut-

to in commercio aventi le seguenti dimensioni:

Larghezza massima 80 mm.

Altezza compresa tra 18 mm e 42 mm.

Per prima cosa monti le barre portatutto sulla Sua mac-

china osservando sia le indicazioni del costruttore del

veicolo che quelle del costruttore del portatutto. La di-

stanza tra le due barre trasversali deve essere compresa

tra 623 mm e 981 mm.

In caso disponiate di barre con canale per accessori

(come ad esempio le Aero-bar Thule o altre barre origi-

nali) sono disponibili speciali adattatori opzionali che

possono essere acquistati presso il rivenditore specializ-

zato Thule o direttamente dal fabbricante.

Montaggio del box

Dapprima posi il box al centro del portatutto parallela-

mente alla vettura. In caso di veicoli con portellone po-

steriore sistemi il portapacchi e/o il box sulla vettura in

modo che il box non impedisca l’apertura del portellone

posteriore.

Tutti i box Vision possono essere aperti da entrambi i

lati, quindi è importante accertarsi che il lato opposto a

quello che state aprendo sia chiuso a chiave. Per ragioni

di sicurezza, il box dovrebbe essere montato in modo

che il caricamento sia possibile dal lato del passeggero,

così che in caso di fermata sulla strada ci si trovi dalla

parte del fosso e non in mezzo alla strada.

Il Vostro box è dotato di un sistema di mon-

taggio regolabile con unità a fissaggio rapido che Vi

consentono di istallare il box rapidamente senza

l’ausilio di attrezzi. Ci sono quattro attacchi scorrevoli

preassemblati sulla base del box. Ogni attacco va posi-

zionato, facendolo scorrere sopra alla barra in modo che

la barra stessa si trovi centrata in mezzo ai due pins

dell’attacco. Dopo aver tolto la sicura rossa e sollevato

la leva dell’attacco in posizione verticale, infilare da sot-

to il cavallotto ad U nei due pins forati dell’attacco e

spingere verso l’alto.

Ora prima abbassate la leva dell’attacco ri-

portandola in posizione orizzontale quindi azionate la

levetta rossa di sicurezza portando anch’essa in posizio-

ne orizzontale. La levetta di sicurezza si deve incastrare

con un “click”.

Se ciò non accade, ricontrollate la posizione dei cavallo-

tti ad U e verificate che la leva di chiusura sia completa-

mente abbassata in posizione orizzontale. Fissate i quat-

tro attacchi tutti nello stesso modo. Se per qualsiasi mo-

tivo gli attacchi non si chiudono completamente con un

“click” finale, il box non è montato in modo sicuro e

non deve essere usato perché potrebbe scivolare via dal

tetto e causare un incidente serio.

Carico del box

Quando caricate il box assicuratevi di distribuire equa-

mente il peso all’interno (gli oggetti più pesanti vanno

posti al centro del box) e di non introdurre nel box og-

getti troppo alti che impediscano la perfetta chiusura

senza sforzo del coperchio del box.

La portata massima del box è 75 kg. Rispettate inoltre la

portata massima sul tetto della Vostra auto normalmente

dichiarata dal costruttore nel libretto uso e manutenzio-

ne del veicolo.

Trasporto del carico

Il carico deve essere assicurato con cinghie adatte (se-

condo il modello di box queste possono essere in dota-

zione oppure richieste come optional).

In caso di trasporto degli sci, questi devono

essere assicurati con portascì e cinghie adatte (secondo

il modello di box questi possono essere in dotazione op-

pure richiesti come optional).

Gli accessori portascì originali si montano tramite 4

staffette ad angolo ad incastro nelle asole degli attacchi

del box. Le staffette ad angolo integrano inoltre

un’ulteriore asola per il passaggio delle cinghie di fis-

saggio per gli sci.

Aprire e chiudere il box

Per aprire il box tirare leggermente verso il basso il

coperchio e contemporaneamente girare la chiave in

senso orario nella direzione della freccia “open”. Finché

il box sarà aperto non sarà possibile estrarre la chiave.

Per chiudere il box tirare leggermente verso il basso il

coperchio e contemporaneamente girare la chiave in

senso anti-orario nella direzione della freccia “close”.

Sarà possibile estrarre la chiave solo quando il box sarà

completamente chiuso.

ISTRUZIONI PER IL MONTAGGIO

Avvertenze importanti!

Prima e dopo ogni viaggio, ad intervalli che dipendono

dalle condizioni del piano stradale, controlli che il box

sia montato saldamente sul portapacchi, che il carico sia

sufficientemente assicurato, che il box sia chiuso e che

le chiavi siano state estratte.

Carichi non sufficientemente assicurati o portapacchi e

box non correttamente fissati, durante il viaggio possono

staccarsi e causare gravi incidenti!

Con il box montato tenga conto dell’alterazione

dell’altezza della vettura nonché del diverso comporta-

mento su strada della vettura (maggior sensibilità a venti

laterali, comportamento in curva e in frenata). Non pos-

sono essere attaccati altri carichi sui lati esterni del box.

Il peso totale consentito sul tetto dell’autovettura non

deve essere superato. Si devono rispettare le avvertenze

del produttore della vettura concernenti il carico massi-

mo consentito sul tetto (normalmente dichiarate dal co-

struttore nel libretto uso e manutenzione).

Determinazione del carico sul tetto:

Peso delle barre portatutto

+ peso del box vuoto

+ peso del carico

= carico totale sul tetto

Pesi netti dei box vuoti:

Vision 650 = 21 kg

Vision 850 = 27 kg

La velocità deve essere adattata al carico da trasportare e

naturalmente a tutti i limiti di velocità in vigore! Se non

esiste alcun limite di velocità, consigliamo una velocità

massima di 130 km/h. La velocità della vettura durante

il trasporto di qualsiasi carico deve tuttavia essere adat-

tata alle condizioni del manto stradale, del traffico, del

vento etc.

Il box dovrebbe essere soggetto ad un’accurata pulizia e

manutenzione, specialmente durante i mesi invernali.

Per fare questo usi esclusivamente una soluzione di ac-

qua e comune detersivo per piatti senza additivi come

alcool, cloro o ammoniaca, poiché altrimenti la super-

ficie del box viene danneggiata. Per la pulizia del box

La invitiamo a non utilizzare nessuno degli spray per

abitacoli esistenti in commercio. Le serrature dovrebbe-

ro essere lubrificate con una sostanza lubrificante a

spruzzo (essa non deve venire a contatto con le superfici

in materia plastica).

Durante l’utilizzo del box La preghiamo osservare che:

- L’altezza della vettura può aumentare fino a 60 cm

(secondo il portapacchi);

- Occorre prestare attenzione in caso di entrate di garage

particolarmente bassi, passaggi bassi, rami pendenti

etc.;

- Possono crearsi rumori causati dal vento;

- In caso di utilizzo di un autolavaggio automatico, il

box e il portapacchi devono essere rimossi;

- Oltre alle avvertenze di queste istruzioni sull’uso, si

prega di rispettare anche le indicazioni contenute nelle

istruzioni sul montaggio del portapacchi e le istruzio-

ni sull’uso della vettura!

- Per motivi di risparmio di energia e di sicurezza degli

altri utenti della strada, il box e il portapacchi, se non

utilizzati, dovrebbero essere smontati;

- Per la Sua sicurezza personale dovrebbe usare solo

box collaudati (p. es. controllati GS – sicurezza

collaudata) e omologati per la Sua vettura;

- Per evitare un aumento della forza di portanza, il box

deve essere montato senza angolo di incidenza (il più

parallelamente possibile al piano stradale);

- Salvo direttive diverse da parte del produttore della

vettura e se lo stato specifico della vettura lo permette,

dovrebbe essere scelta la distanza maggiore possibile

tra le barre portanti – all’interno del campo di regola-

zione del fissaggio rapido variabile. La preghiamo os-

servare che una modifica (p. es. fori supplementari)

del dispositivo di fissaggio del box, non è consentita.

Queste istruzioni sull’uso dovrebbero essere custodite

nella vettura con le istruzioni sull’uso della stessa.

Ogni modifica apportata ai set di montaggio e al box,

nonché l’utilizzo di altri pezzi di ricambio o accessori al

di fuori di quelli del produttore, fa decadere qualsiasi

garanzia e responsabilità del produttore per danni al ma-

teriale o incidenti.

Si attenga perciò esattamente a queste istruzioni sull’uso

e usi solo i pezzi originali in dotazione. Se dovesse per-

dere dei pezzi oppure questi si dovessero logorare, La

preghiamo di utilizzare solo i pezzi di ricambi originali

reperibili presso i rivenditori specializzati oppure presso

il produttore.

Per garantire un rapido approvvigionamento dei pezzi di

ricambio e per evitare richieste di informazioni che com-

portano sprechi di tempo, La preghiamo di indicare in

tutti gli ordini dei pezzi di ricambio nonché nelle richie-

ste il “Nr. BA”. Questo “Nr. BA” si trova su un adesivo

incollato sulla parte inferiore del box.

Per essere in grado di potersi procurare nel modo più ra-

pido possibile le chiavi perse o difettose, Le consigliamo

di annotare il numero della serratura e della chiave.

Il produttore non è responsabile dei danni o incidenti

causati dalla non osservanza delle istruzioni per l’uso,

dalla modifica di pezzi o dall’utilizzo di altri pezzi che

non fanno parte dei pezzi di ricambio originali del pro-

duttore.

Geachte klant,

Fijn dat u voor een product van THULE gekozen

heeft. Wij wensen u veel plezier bij het gebruik.

Belangrijk hierbij is echter, dat u voor de montage

van de koffer deze gebruiksaanwijzing zorgvuldig

leest en de instructies aan het einde van deze

handleiding in acht neemt.

En nu veel plezier met uw nieuwe dakkoffer!

Alvorens het monteren van de dakkoffer

Deze dakkoffer past op alle in de handel verkrijgbare

dakdragers met de volgende draagbuisafmetingen:

breedte max. 80 mm

hoogte 18-42 mm.

Monteer eerst de dakdragers op uw auto met inacht-

neming van de aanwijzingen van de voertuigfabrikant en

de montagehandleiding voor de dakdragers. De afstand

tussen de draagbalken moet tenminste 623 mm bedra-

gen. De maximale draagbuisafstand mag 981 mm bedra-

gen. In verband met de stabiliteit moet altijd voor een zo

groot mogelijke afstand tussen de draagbuizen worden

gekozen. Voor montage van de dakkoffer op dakdragers

met gleufprofiel (T-gleuf-profielrails), zoals bv. THULE

Aero Bar, bieden wij speciale adaptersets aan. Deze om-

bouwsets kunnen bij de vakhandelaar worden verkregen.

Het monteren van de dakkoffer

Leg de dakkoffer eerst parallel aan de auto midden op de

dakdragers. Bij een auto met achterklep plaatst u de

dakkoffer en/of de dakdragers zodanig op de auto, dat de

dakkoffer het openen van de achterklep niet hindert.

U kan de koffers zowel links als rechts openen. Hiervoor

dient de niet geopende zijde met de sleutel afgesloten te

zijn. Let tijdens het openen dat het slotmechanisme aan

de andere zijde goed geborgd is. Omwille van veilig-

heidsredenen is het aan te raden de dakkoffer zo te mon-

teren dat de lading beschikbaar is langs de passagierszij-

de. Op de openbare weg staan tijdens het in - en uitla-

den, brengt steeds risico’s met zich mee.

Uw dakkoffer is uitgerust met een variabele

snelbevestiging die een snelle, eenvoudige montage

zonder gebruik van gereedschap mogelijk maakt. Er zijn

vier verschuifbare bevestigingsunits voorgemonteerd in

de bodem van uw koffer. Plaats deze bevestigingsunits

recht boven de dakdragers. De dakdragerstang moet zich

nu tussen de beide uitstekende pennen van de bevesti-

gingsunit bevinden. Hef de bevestigingshendel (boven-

aan de bevestigingsunit) op nadat u het rode veiligheids-

slot heeft opgeklapt en schuif de U-beugel langs onder

in de uitstekende pennen.

Nu drukt u de hendel terug in de horizontale

positie. Hierbij dient u een lichte tegendruk te voelen

omdat u de koffer tegen de dakdragers aantrekt. Dan

duwt u ook het rode veiligheidsslot in de horizontale

positie. U moet nu een “KLIK” horen.

Is dit niet het geval, kijk dan na of de U-beugel goed

gemonteerd is en zonodig pas aan. Bevestig de vier be-

vestigingsunits op deze manier. Indien u niet bij alle

vier rode veiligheidssloten de “KLIK” heeft gehoord, is

de koffer niet veilig gemonteerd en mag deze niet ge-

bruikt worden. De koffer toch gebruiken kan er toe lei-

den dat de koffer van de dakdrager glijdt en ernstige on-

gevallen veroorzaakt.

Beladen van de dakkoffer

De maximale belading van de dakkoffer bedraagt 75 kg.

Overschrijd nooit de maximaal toelaatbare dakbelasting

van uw auto (zie de

handleiding van de autofabrikant). Let bij het beladen

van de dakkoffer op een verdeling van de last zoals op

afb. 4 wordt getoond en op de hoogte van de gesloten

dakkoffer.

Vervoer van de lading.

De lading moet met geschikte spanriemen worden vast-

gezet (afhankelijk van de dakkofferversie bij de levering

inbegrepen of als accessoire verkrijgbaar).

Vervoer van ski’s.

Bij het transport van ski’s moeten deze met skihouders

of spanbanden worden vastgezet (afhankelijk van de

dakkofferversie bij de levering inbegrepen of als acces-

soire verkrijgbaar).

Bevestig de skihouders door de bevestigingsadapter in

de rail onderaan de skihouder te glijden en deze vast te

klikken in de voorziene plaats op de bevestigingsunits

van de koffer. Zie afb.6.

Skihouders die niet in de voorziene plaats vastgeklikt

worden, mogen niet gebruikt worden, aangezien deze de

koffer en de lading kunnen beschadigen.

De spanriemen kunnen dan door het voorziene oog in de

bevestigingsunit gemonteerd worden.

Openen en sluiten van de dakkoffer

Om de dakkoffer te openen drukt u het deksel licht naar

beneden en draait u vervolgens de sleutel om. Om de

dakkoffer te sluiten, drukt u het deksel gelijkmatig hele-

maal naar beneden en draait u vervolgens de sleutel te-

genwijzerzin om.

Uw dakkoffer is met een veiligheidsvergrendelingssys-

teem uitgerust, waarbij het uitnemen van de sleutel al-

leen mogelijk is, wanneer het deksel op correcte wijze is

gesloten.

Other manuals for 650

This manual suits for next models

Table of contents

Languages:

Popular Automobile Accessories manuals by other brands

Subaru

Subaru H1010SL010 installation instructions

Stanley

Stanley SIMPLE START BBC2CS instruction manual

Kuda-Phonebase

Kuda-Phonebase 6860 Installation instruction

On the Rox

On the Rox Folding Windshield installation guide

T'nB

T'nB PINB150U Instructions for use

Streetwize

Streetwize SWCRT manual

Rola

Rola 59680 Fitting instructions

NavLinkz

NavLinkz CI-RL1-MMI3G manual

ATI Technologies

ATI Technologies ProCharger installation guide

Subaru

Subaru H621SFG500 instructions

Coastal

Coastal MYGIG LOCKPICK PRO Installation and operation instructions

rough country

rough country 70213 manual

Gibson

Gibson 315555L instruction manual

Arkon

Arkon SM315 quick start guide

QA1

QA1 CK1950 Assembly instructions

travall

travall TDG 1168 FITTING INSTRUCTION

Diamond Antenna

Diamond Antenna K9000 Operating instruction

Standby

Standby P1 PANEL user manual
