Thule 756754 User manual

756754
Wiringkit
SEAT/VW Alhambra 09/10
Sharan 09/10
87501676 / 01.06.2012 / Änderungen vorbehalten Seite 1/16

Installation of the towing electrics kit must be undertaken by a specialist
workshop or an appropriately qualified person. Before starting work,
you must read the installation in-structions through completely. After
installing the towing electrics kit, the installation instructions should
be kept with the vehicle service documentation.
All claims under the guarantee will lapse in case of improper use or modification
of the towing electrics kit or any of its component parts. When driving without
a trailer or load carrier, any adapter installed must be removed from the
electrical socket. We reserve the right to alter the design, content or colour.
We accept no liability for any errors in these instructions. All details and
illustrations are non-binding.
De inbouw van deze elektroset moet door een vakwerkplaats of door
een overeenkomstig gekwalificeerde persoon gebeuren. Vóór aanvang
van alle montagewerkzaamheden absoluut de montagehandleiding
volledig doorlezen. Na inbouw van de elektroset dient de
montagehandleiding bij de servicedocumenten van het voertuig te
worden gelegd!
Bij ondeskundige toepassing of wijziging van de elektroset c.q. van de daarin
zittende componenten vervalt elke aanspraak op fabrieksgarantie. Tijdens het
rijden zonder aanhanger of ladingdrager moeten evtl. gebruikte adapters altijd
uit de stekkerdoos worden verwijderd. Wijzigingen met betrekking tot
constructie, uitvoering, kleur alsmede vergissing voorbehouden. Alle opgaven
en afbeeldingen niet-bindend.
Bij aanhangers zonder mistachterlicht dient dit achteraf te worden gemonteerd.
Wij verlenen generlei fabrieksgarantie voor technische c.q. elektronische
wijzigingen die na de eerste inbedrijfstelling van de elektroset door de
voertuigfabrikant worden uitgevoerd en bijvoorbeeld leiden tot foutieve functies
van de stekkerdoos van de aanhanger of diens periferie!
De aanhangermodule kan niet worden gediagnosticeerd! Mochten
diagnoseprocessen van de kant van de fabrikant c.q. op software steunende
testmechanismen foutprotocollen genereren die direct of indirect in verband
staan met het gebruik van de aanhanger, dan dient de aanhangermodule te
worden losgekoppeld van de kabelset voor de aanhangerstekkerdoos en dient
het diagnoseproces nogmaals te worden gestart!
WICHTIG!
IMPORTANT!
Le montage du faisceau doit être effectué par un atelier spécialisé ou
par une personne qualifiée en la matière. Avant le début des travaux,
lire impérativement les instructions de montage dans leur intégralité.
Après le montage du faisceau, joindre les instructions de montage aux
documents du véhicule.
Un usage inapproprié ou des modifications du faisceau, ou des pièces qui le
composent, entraînent l’expiration de tout droit à la garantie. Lors d’une conduite
sans remorque ou porteur de charge, les adaptateurs utilisés doivent, le cas
échéant, toujours être enlevés de la prise de courant. Sous réserve de modifications
de constructions, équipement, couleurs ou erreur. Données et illustrations sous
toute réserve.
Pour les remorques qui ne sont pas équipés avec feux anti-brouillard arrière, il
devrait être installé.
Nous n’assumons aucune responsabilité ni garantie pour les modifications
techniques et électroniques ayant été effectuées après la première mise en service
du kit de connexion électrique par le constructeur automobile et ayant mené par
exemple à des mauvais fonctionnements de la prise de remorque ou de sa
périphérie.
Le module remorque ne contient pas de fonction diagnostic! Au cas où des
processus de diagnostic définis par le fabricant ou des mécanismes de contrôle
assistés par ordinateur devaient générer des messages d’erreur directement ou
indirectement en rapport avec le fonctionnement de la remorque, il est impératif
pour la prise de remorque de détacher le module remorque du groupe électrique
et d’initier une nouvelle procédure de diagnostic.
IMPORTANT!
IMPORTANTE!¡IMPORTANTE!BELANGRIJK!
Der Einbau dieses Elektrosatzes muß von einer Fachwerkstatt oder
einer entsprechend qualifizierten Person durchgeführt werden. Vor
Beginn aller Montagearbeiten unbedingt die Einbauanleitung komplett
durchlesen. Nach Einbau des Elektrosatzes ist die Einbauanleitung
den Serviceunterlagen des Fahrzeuges beizulegen!
Bei unsachgemäßer Anwendung oder Veränderung des Elektrosatzes bzw.
der darin befindlichen Bauteile erlischt jeder Anspruch auf Gewährleistung.
Beim Fahren ohne Anhänger oder Ladungsträger müssen ggf. verwendete
Adapter immer aus der Steckdose entfernt werden. Änderungen bezüglich
Konstruktion, Ausstattung, Farbe sowie Irrtum vorbehalten. Alle Angaben und
Abbildungen unverbindlich.
Bei Anhängern ohne Nebelschlussleuchte sollte diese nachgerüstet werden.
Für technische bzw. elektronische Änderungen, welche nach erstmaliger
Inbetriebnahme des Elektrosatzes vom Fahrzeughersteller durchgeführt werden
und beispielsweise zu Fehlfunktionen der Anhängersteckdose oder deren
Peripherie führen, übernehmen wir keinerlei Gewährleistung!
Das Anhängermodul ist nicht diagnosefähig! Sollten herstellerseitige
Diagnoseprozesse bzw. softwaregestützte Prüfmechanismen Fehlerprotokolle
generieren, welche direkt oder indirekt mit Anhängerbetrieb in Zusammenhang
stehen, ist das Anhängermodul vom Leitungssatz für die Anhängersteckdose
zu trennen und ein nochmaliger Diagnosevorgang zu starten!
In case of missing a rear fog lamp on the trailer, it should be retrofitted.
We accept no responsibility and give no guarantee for technical and electrical
modifications made after the initial operation of the towing electrics kit by the
vehicle manufacturer and which may lead, for example to malfunction of the
trailer socket or its peripheries.

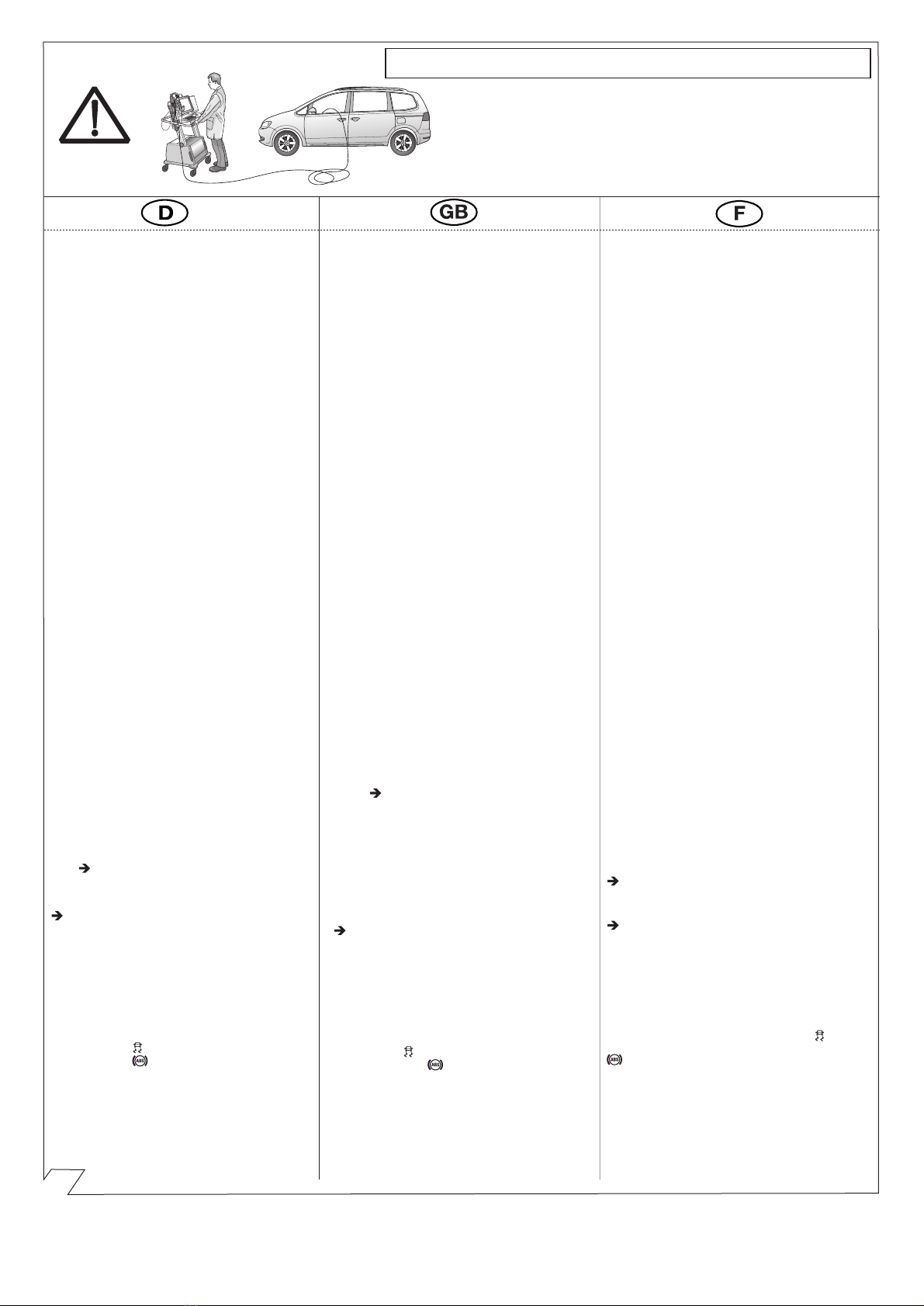

The trailer module is not diagnostics-capable. If the manufacturer’s diagnostics
processes or software-supported test mechanisms generate error reports
directly or indirectly linked with trailer operation, the trailer module must be
disconnected from the leads to the trailer socket and a new diagnostic process
initiated.
L’installazione del kit elettrico deve essere effettuata da un’officina o
da personale specializzato. Prima di iniziare tutti i lavori di montaggio,
leggere da cima a fondo le istruzioni. Dopo aver installato il kit elettrico
si prega di allegare le istruzioni di montaggio ai documenti di
manutenzione del veicolo!
In caso di uso improprio o di modifiche del kit elettrico e delle componenti del
medesimo, ogni diritto di garanzia decade. Durante la guida senza rimorchio
o portacarichi, togliere sempre gli adattatori dalla presa di corrente. Con riserva
di modifiche relative a costruzione, equipaggiamento, colore e salvo errori.
Tutte le indicazioni e illustrazioni non sono vincolanti.
In caso di rimorchi non corredati di luce retronebbia, questa dovrebbe essere
istallata.
Per le modiche tecniche ed elettroniche eseguite dopo la prima messa in
funzione del kit elettrico da parte del costruttore del veicolo, e che portano,
per esempio, a un malfun-zionamento della presa del rimorchio o della sua
periferia, non ci assumiamo alcuna responsabilità!

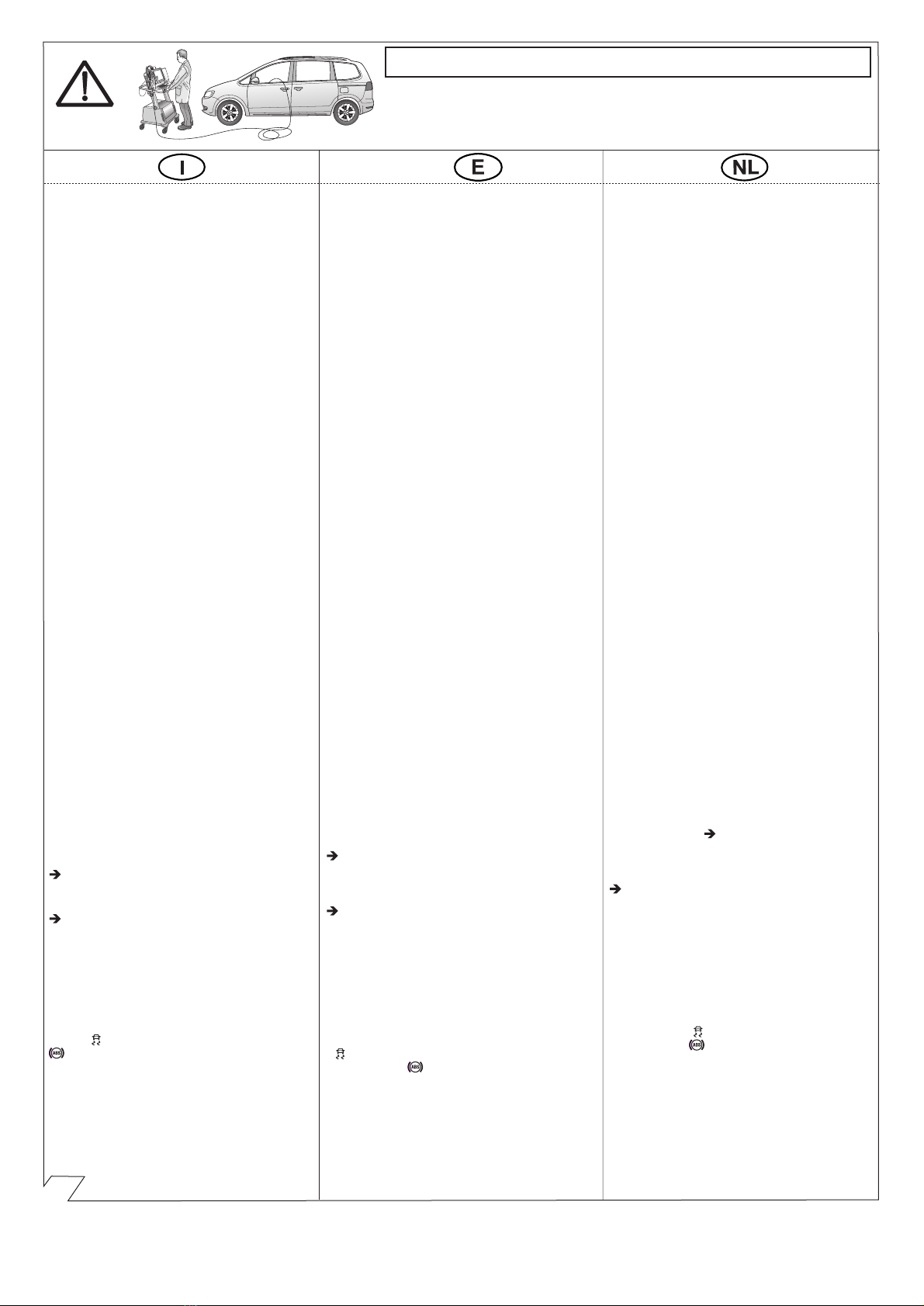

Il modulo del rimorchio non è idoneo alla diagnosi! Nel caso in cui processi
diagnostici o apparecchiature di prova controllate da software dovessero
generare dei protocolli d’errore in rapporto diretto o indiretto con l’uso del
rimorchio, si deve staccare il modulo del rimorchio dal conduttore per la presa
del rimorchio, e avviare nuovamente la diagnosi!
El montaje del equipo eléctrico deberá llevarse a cabo en un taller
especializado o por parte de una persona correspondientemente
calificada. Antes de comenzar cualquier trabajo de montaje es
imprescindible haberse leído las instrucciones de montaje por completo.
¡Después de haber realizado el montaje del equipo eléctrico deben
adjuntarse las instrucciones de montaje a los documentos de servicio
del vehículo!
En caso de una utilización inadecuada o de una modificación del equipo
eléctrico o de los componentes incluidos respectivamente se extinguirá
cualquier derecho de garantía. En caso de conducir sin remolque o sin
portacargas deberán sacarse siempre del enchufe los adaptadores que hayan
podido ser utilizados. Queda reservado el derecho de modificaciones con
respecto a la construcción, el equipamiento, el color y de errores. Todas las
informaciones y reproducciones se entienden sin compromiso.
Al tratarse de remolques sin luz antiniebla trasera, esta debería ser reequipada.
¡No asumiremos ninguna clase de garantía por modificaciones técnicas o
electrónicas respectivamente que se lleven a cabo después de la primera
puesta en funcionamiento del equipo eléctrico por parte del fabricante del
vehículo y que puedan provocar por ejemplo un mal funcionamiento del enchufe
del remolque o de los correspondientes componentes periféricos!
¡El módulo para el remolque no puede someterse a un diagnóstico! En caso
de que los procesos de diagnóstico por parte del fabricante o que los
mecanismos de comprobación asistidos por software generen informes de
errores que estén directa o indirectamente relacionados con el servicio con
remolque, deberá separarse el módulo para el remolque de los cables de
conexión para el enchufe del remolque e iniciarse un nuevo proceso de
diagnóstico!
87501676 / 01.06.2012 / Änderungen vorbehalten Seite 2/16

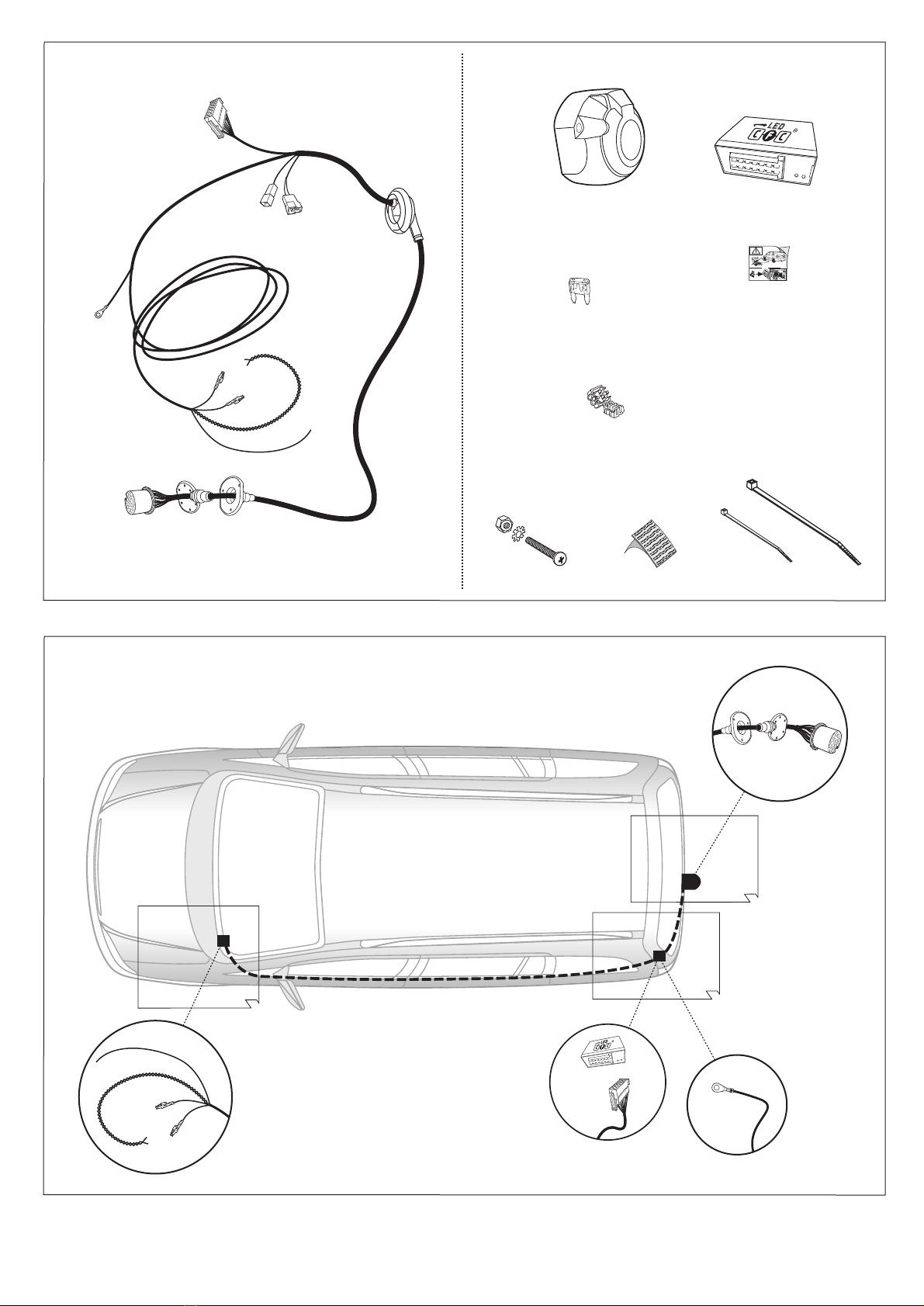

14-19 3,
11-12
5-9
3x 10x 5x
15A
2x
3x
MANUAL
2x
2x
87501676 / 01.06.2012 / Änderungen vorbehalten Seite 3/16

1
+
-
Werkzeuge - Tools - Outils - Utensile - Herramientas - Werktuigen
MANUAL
WICHTIG! IMPORTANT! IMPORTANT! IMPORTANTE! ¡IMPORTANTE! BELANGRIJK!
90010216
Um Störungen und
Schäden am Bordnetz zu
vermeiden, muss die
Massepolklemme
unbedingt vor Beginn
aller Arbeiten von der
Fahrzeugbatterie getrennt
werden!
Insbesondere bei Arbeiten
und Anschlüssen am

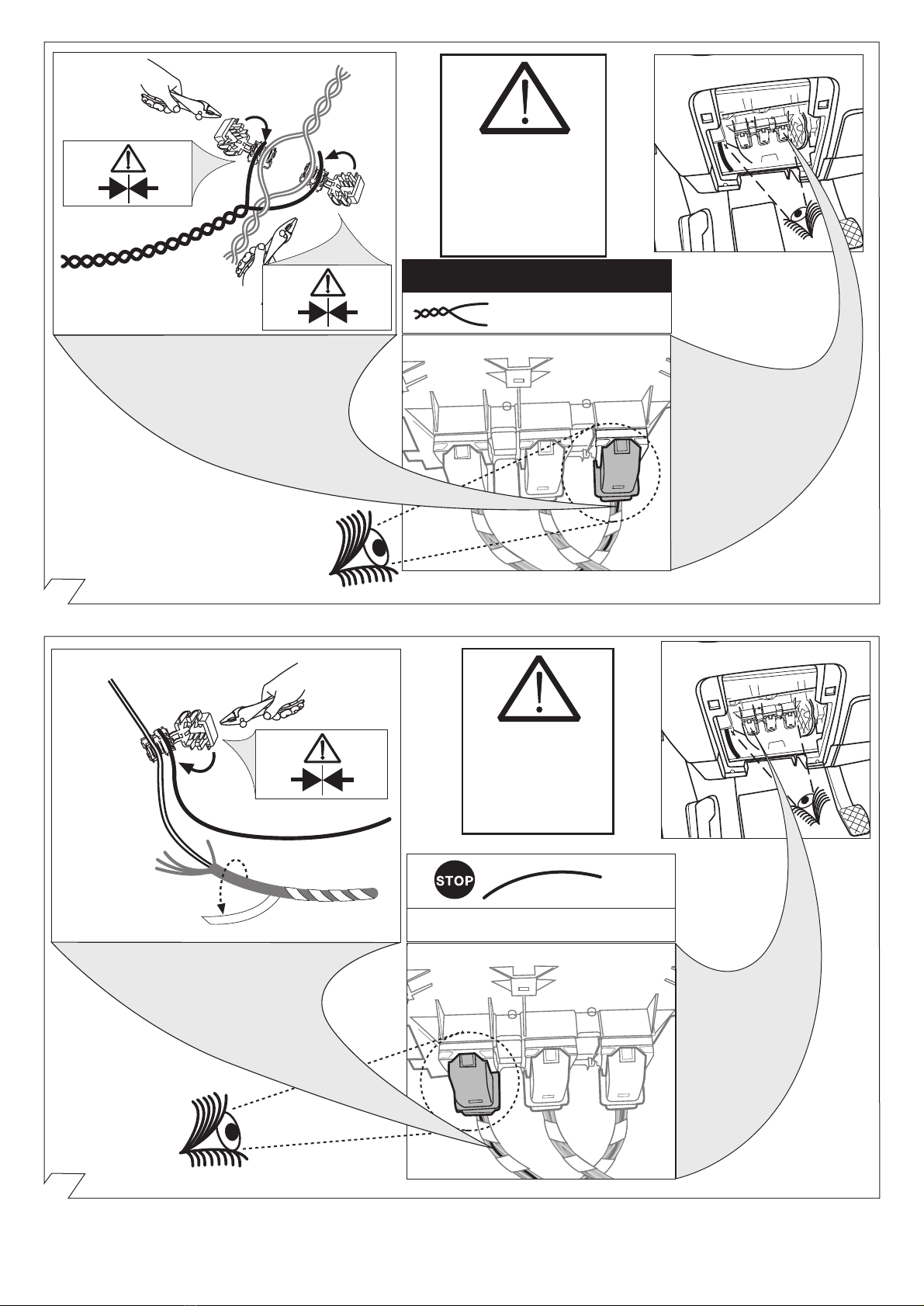

CAN-Datenbus kann bei
nicht abgeklemmter
Batterie sowohl das
Anhängermodul als auch
das fahrzeugseitige
Bordnetzsteuergerät
beschädigt werden!
Bitte Herstellervor-
schriften beim Ab- und
Anklemmen der
Fahrzeugbatterie
beachten!
¡Para evitar fallos y
defectos en el sistema
eléctrico de a bordo es
imprescindible separar
al terminal de puesta a
tierra de la batería del
vehículo antes de reali-
zar cualquier trabajo!
¡Particularmente al realizar
trabajos y conexiones al
bus de datos CAN puede
estropearse tanto el
módulo para remolques
como el regulador del
sistema eléctrico de a
bordo del vehículo si no
se ha desconectado la
batería!
¡Rogamos observar las
instrucciones del
fabricante al conectar y
desconectar la batería del
vehículo!

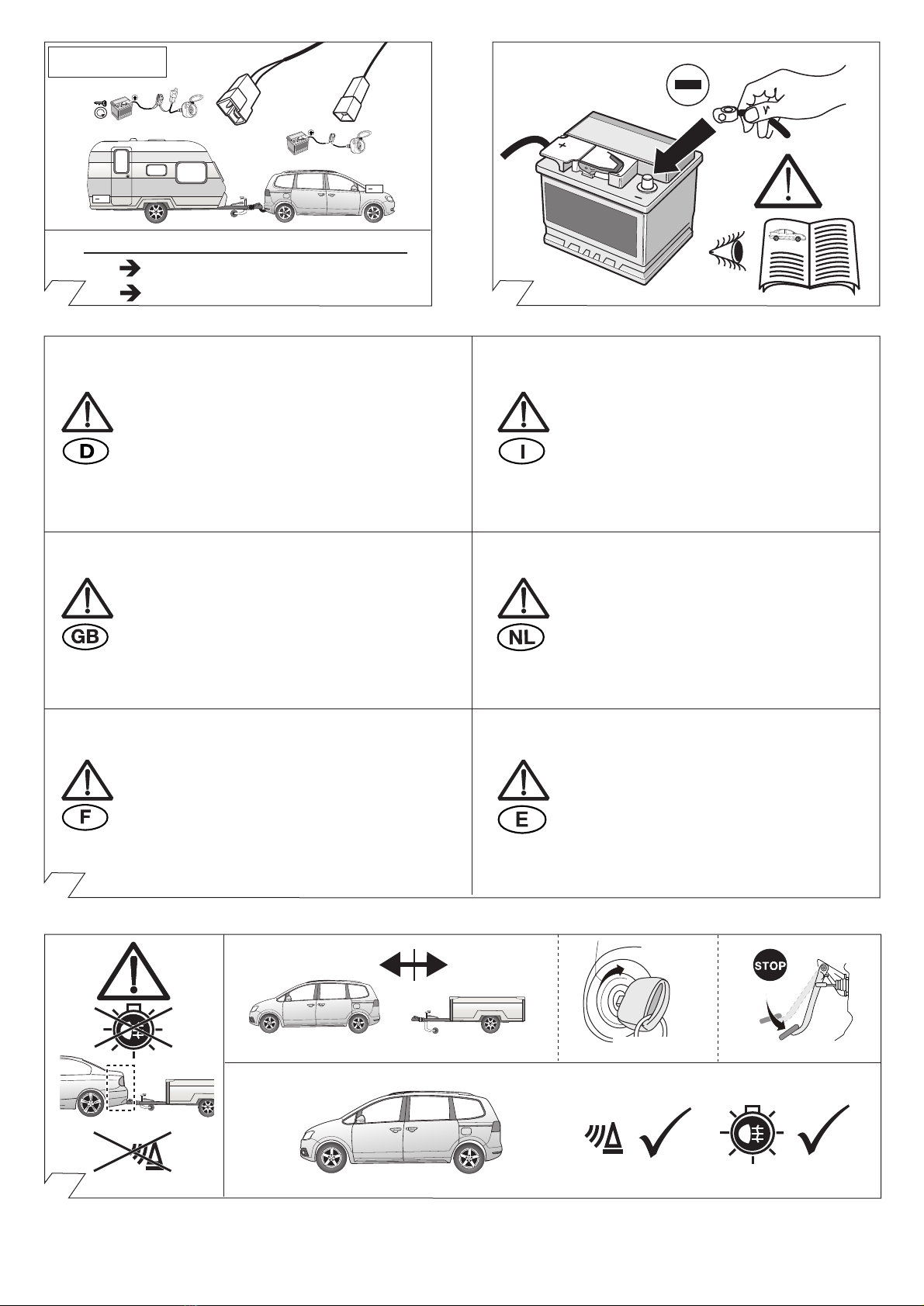

In order to avoid mal-
functions and damage to
the vehicle’s electrical
system the earth terminal
must be disconnected
from the vehicle’s battery
before starting work!
Both the trailer module
and the vehicle’s control
unit for the electrical
system can be damaged
during work on the CAN
data bus connections if
the battery is not
disconnected!
Please pay attention to
the manufacturer’s
instructions when
disconnecting and
reconnecting the vehicle’s
battery!
Afin d’éviter tout dys-
fonctionnement ou
endom-magement du
circuit de bord, il est
indispensable de
débrancher la pince de
masse de la batterie du
véhicule avant le début
de toute opération!
En particulier s’il s’agit de
travaux et de
branchements effectués
sur le bus de données
CAN, si la batterie n’est
pas débranchée, le
module remorque aussi
bien que le dispositif de
commande de circuit de
bord du véhicule risquent
d’être endommagés!
Veuillez respecter les
directives du fabricant lors
du branchement et du
débranchement de la
batterie du véhicule!
Per evitare disturbi e
danni alla rete di
distribuzione elettrica,
l’espansione polare a
massa deve essere
assolutamente scollegata
dalla batteria del veicolo
prima dell’inizio dei
lavori!
In particolare durante i
lavori e gli allacciamenti
al bus di dati CAN, se la
batteria non è scollegata
si possono danneggiare
sia la centralina rimorchio,
sia la centralina della rete
di distribuzione elettrica
del veicolo!
Attenersi alle indicazioni
del costruttore per
scollegare e ricollegare la
batteria del veicolo!
Om storingen en schade
aan de elektrische
bedrading te vermijden
moet de massapoolklem
absoluut vóór aanvang van
alle werkzaamheden
worden losge-koppeld van
de voertuigaccu!
Vooral bij werkzaamheden
aan en aansluitingen op de
CAN-databus kan zowel de
aanhangermodule als de
voertuigzijdige regeleenheid
voor de elektrische
installatie beschadigd
worden, als de accu niet
ontkoppeld is!
Fabrieksvoorschriften bij
het vast- en loskoppelen
van de voertuigaccu in acht
nemen a.u.b.!
87501676 / 01.06.2012 / Änderungen vorbehalten Seite 4/16

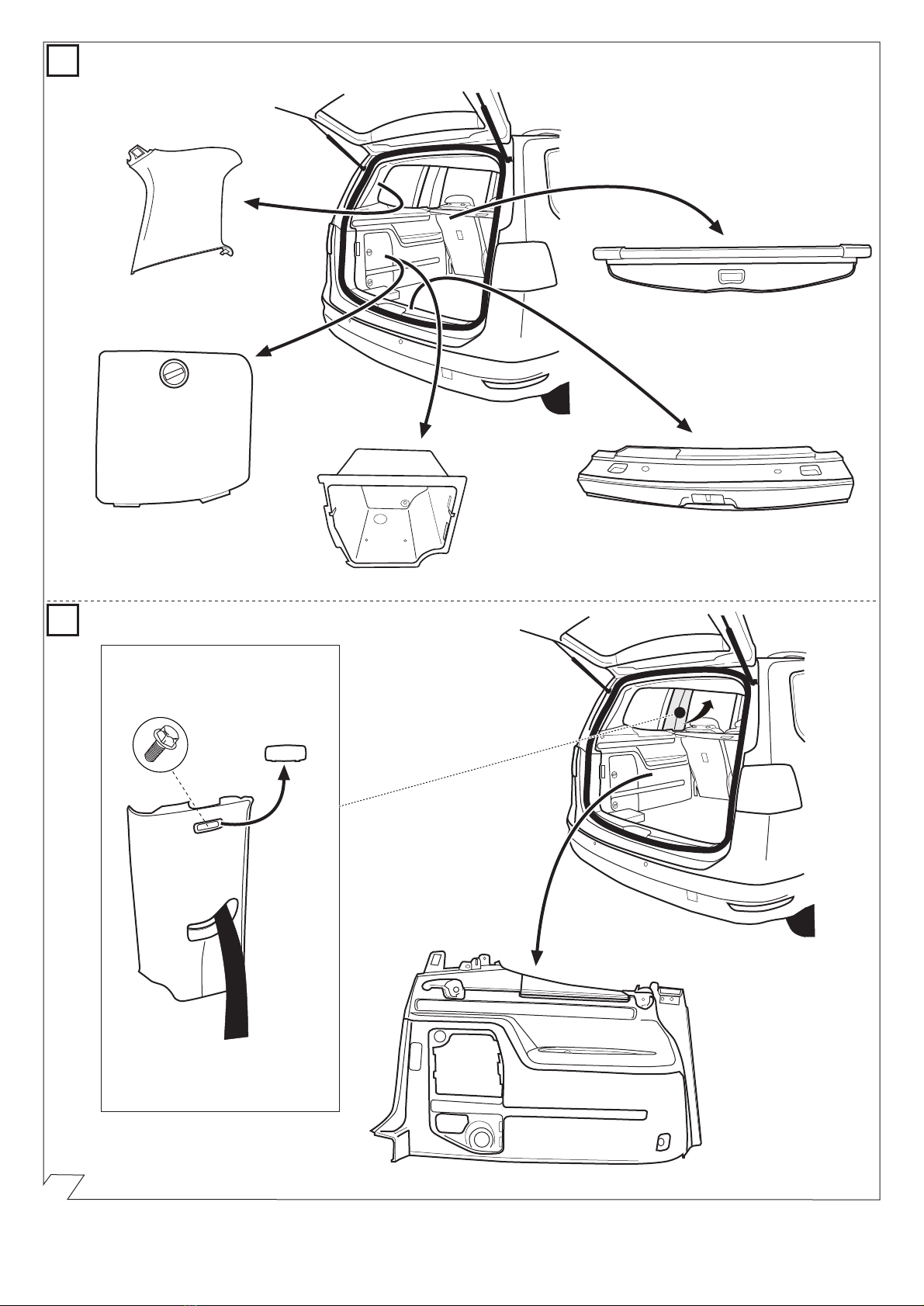

2
a
b
1.
4. 2.
3.
5.
1.
2.
3.
87501676 / 01.06.2012 / Änderungen vorbehalten Seite 5/16

3 4
5
6
7
89
90500212
Ausgangsseite wählen
Choose direction
5/58-R
6/54
1/L
4/R
2
ISO 11446
3/31
BK/WT
WT
BK/GN
BR
GY/RD
BK/RD
7/58-L
8
12
11
13
9
10
GY/BK
BL/RD
RD
RD/BR
YL
YL/BR
21W
42W
21W
52W
63W
52W
42W
240W
180W
Belegung der Steckdose / Maximale Ausgangsleistung
Socket configuration / Maximum power output
Correspondance des contacts de la prise / Puissance de sortie maximale
Abbinamento della presa / Uscita di alimentazione massima
Indeling van de stekkerdoos / maximaal uitgangsvermogen
10
9
B+30
everse
1-8
87501676 / 01.06.2012 / Änderungen vorbehalten Seite 6/16

10
11
12
13
D FGB I
E
RD
BK
GN
OR
VT
PK
BL
YL
WT
BR
GY
Black Schwarz Negro Noir Nero
Red Rot Rojo Rouge Rosso
Green Grün Verde Vert Verde
Orange Orange Naranja Orange Arancione
Violet Violett Violeta Violet Viola
Pink Pink Pink Rose Rosa
Blue Blau Azul Bleu Blu
Yellow Gelb Amarillo Jaune Giallo
White Weiss Blanco Blanc Bianco
Brown Braun Marr ó n Brun Marrone
Grey Grau Gris Gris Grigio
NL NP S
DK
Preto Zwart Sort Svart
Vermelho Rood R ød R ød R öd
Verde Groen Gr øn Gr ønt Gr ön
Laranja Oranje Orange Orange Orange
Violeta Violet Violet Fiolett Violett
Cor-de-Rosa Paars Pink Pink Rosa
Azul Blauw Bl å Bl ått Bl å
Amarelo Geel Gul Gult Gul
Branco Wit Hvid Hvitt Vit
Marrom Bruin Brun Brunt Brun
Cinzento Grijs Gr å Gr ått Gr å
CZFIN H
Musta Cerná Fekete
Punainen Cervená Piros
Vihre ä Zelená Z öld
Oranssi Narancs
Violetti Fialová Ibolya
Pinkki Ruzová R ózsaszín
Sininen Modrá Kék
Keltainen Zlutá S árga
Valkoinen Bílá Fehér
Ruskea Hnedá Barna
Harmaa Sedá Szürke
PL
Czarny
Czerwony
Zielony
Pomaranczowy
Fioletowy
R ózowy
Niebeski
Zólty
Bialy
Brazowy
Szary
Svart
Oranzová
90500580
Wichtig!
Unbedingt Hinweise
aus Bild 1 beachten!
Important!
Please note
informations in
picture 1!
RD/YL
OR/BR OR/GN
RD/BL
RD/BK
87501676 / 01.06.2012 / Änderungen vorbehalten Seite 7/16
X00000000
ooooooooooooooooo

14
15
16
17
15A
2x
15A
RD/BL
RD/YL
RD/YL
RD/BL
B+/30
Sekundärverriegelung
öffnen!
Open
secondary lock!
1.
2.
3.
POS.
RD/YL
RD/BL
90270325
MANUAL
POS.
RD/YL
RD/BL
15A
15A
Drücken!
push!
... und hinausziehen!
... and slide out!

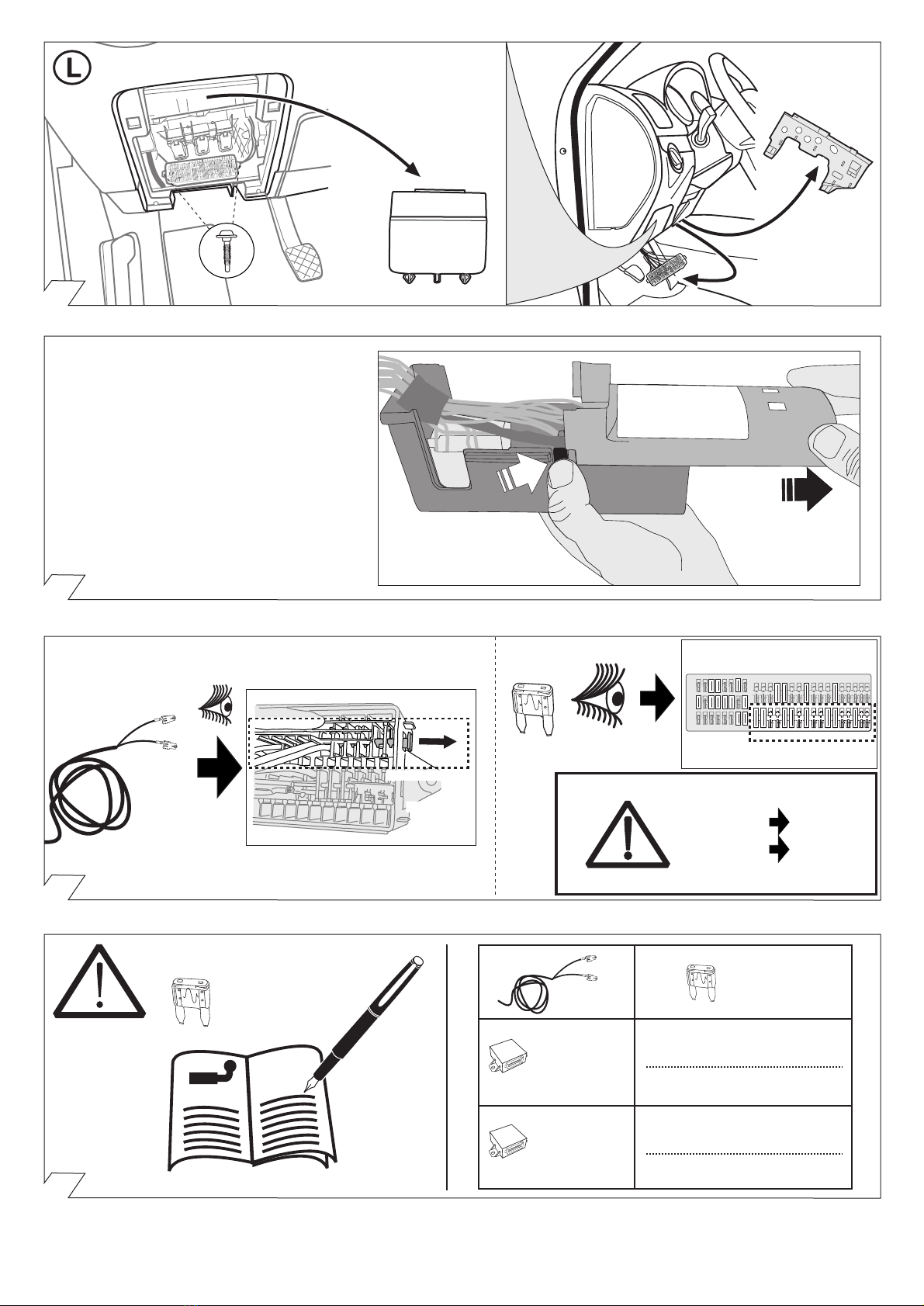

Deckel von
Sicherungskasten
entfernen!
remove fuse box cover!
2 freie Sicherungsplätze suchen / locate 2 free fuse chambers
87501676 / 01.06.2012 / Änderungen vorbehalten Seite 8/16

18
19
Wichtig!
Unbedingt Hinweise
aus Bild 1 beachten!
Important! Please
note informations
in picture 1!
OR/BR (Kammer/ chamber 16)
OR/GN (Kammer / chamber 15)
CAN-Data Wire
OR/BROR/BR
OR/BR
OR/GN
OR/GN
OR/BR
OR/GNOR/GN
Network control unit
52 pin connector (BR)
Bordnetzsteuergerät
Steckgehäuse 52-polig (BR)
RD/BK Kammer 45
RD/BK chamber 45
RD/BK
RD/BK
RD/BK RD/BK
RD/BK
Wichtig!
Unbedingt Hinweise
aus Bild 1 beachten!
Important! Please
note informations
in picture 1!
Bordnetzsteuergerät
Steckgehäuse 52-polig (BK)
Network control unit
52 pin connector (BK)
87501676 / 01.06.2012 / Änderungen vorbehalten Seite 9/16

20 21
22
23
SETUP
1x
P
1. 2. 3.
4.
ON
L
O
C
K
Ignition ON
P
MANUAL
90500004
RD
OPTIONAL YL/BR
YL
B+/30
+
Erweiterungsatz / Extension kit:
Bitte fragen sie ihren Händler!
Please ask your local dealer!
Folgende Beleuchtungsfunktionen
des Anhängers werden nicht bei allen Zugfahrzeugen
mit Tagesfahrlichtschaltung unterstützt:
• Schlussleuchten
• Begrenzungsleuchten
• Kennzeichenbeleuchtung
Zur Aktivierung dieser Funktionen muss Stand-
oder Abblendlicht eingeschaltet werden!
The following lamp functions for the trailer
are not supported by all towing vehicles
with DRL circuit:
• Rear lights
• Side lights
• Numberplate lights
The parking lights or dimmed headlights
must be switched on to activate this function!
Les fonctions d’éclairage suivantes
de la remorque ne sont pas activables s
ur tous les véhicules de traction équipés
de feux de circulation de jour:
• Feux arrières
• Feux d’encombrement
• Éclairage de la plaque minéralogique
Pour activer ces fonctions, les feux de position
ou de croisement doivent être allumés!
Le seguenti funzioni per l’illuminazione
del rimorchio non sono supportate da tutte
le motrici con circuito di luci diurne:
• luci posteriori
• luci d’ingombro
• illuminazione targa
Per attivare queste funzioni devono essere
accese le luci di posizione o gli anabbaglianti!
De volgende verlichtingsfuncties
van de aanhanger worden niet bij
alle trekkende voertuigen met
daglichtschakeling ondersteund:
• Achterlichten
• Spatbordlampen
• Kentekenverlichting
Ter activering van deze functies moet
parkeer- of dimlicht worden ingeschakeld!
No todos los vehículos tractores con conmutación
de luz de marcha diurna ofrecen un soporte para
las siguientes funciones de iluminaición del remolque:
• Luces traseras
• Luces de gálibo
• Iluminación de la matrícula
¡Para activar estas funciones deberán encenderse
las luces de posición o las luces de cruce!
+
87501676 / 01.06.2012 / Änderungen vorbehalten Seite 10/16

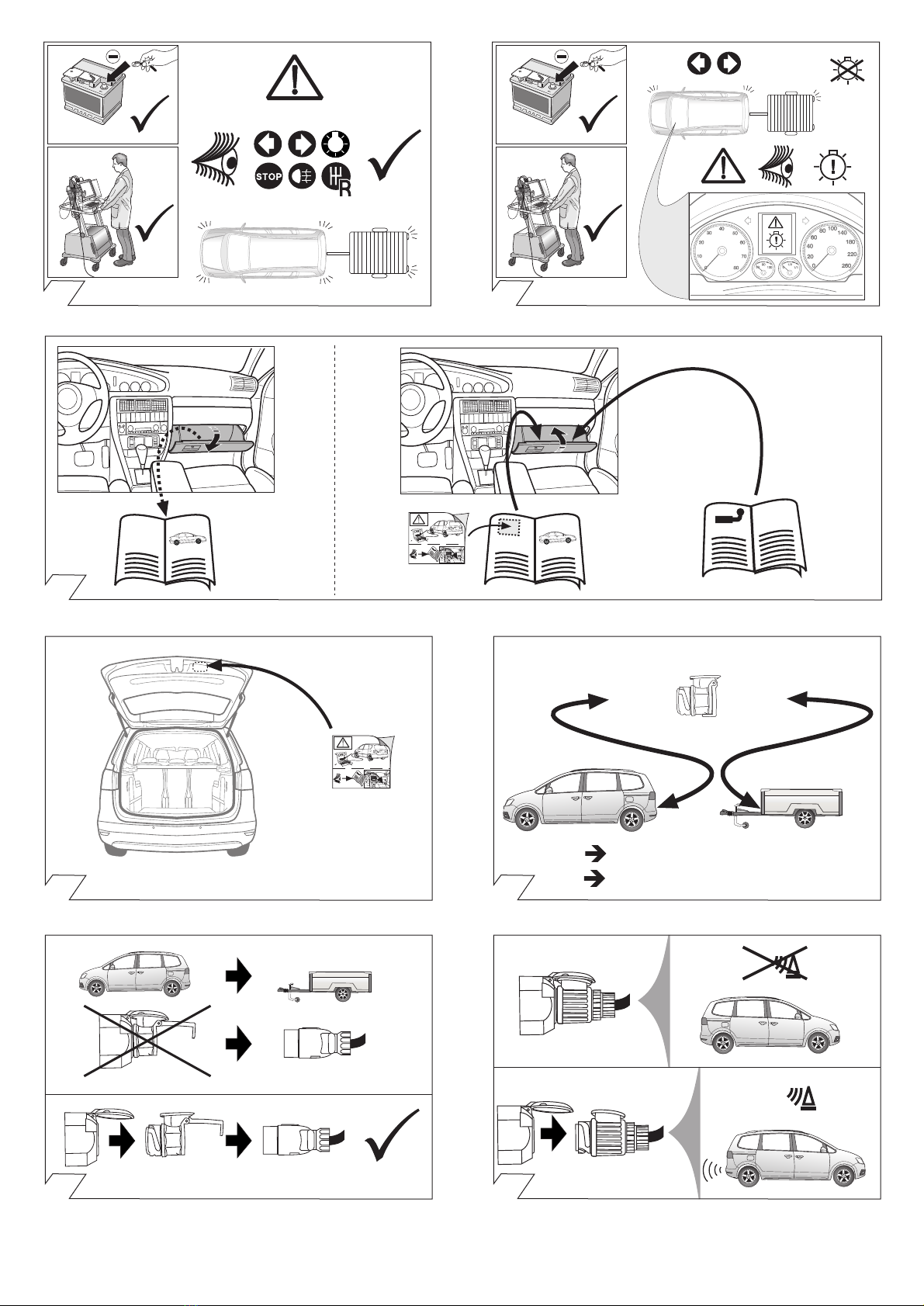

24 25
26
27 28
29 30
P
P
MANUAL
everse
MANUAL
SERVICE
SERVICE
MANUAL
Optional: Adapter socket
13-pin 7-pin
Bitte fragen sie ihren Händler!
Please ask your local dealer!
87501676 / 01.06.2012 / Änderungen vorbehalten Seite 11/16

31
OPTIONAL
everse
Trailer Simulator
for 7- and 13-pin
Sockets
everse
Permanentpower supply Chargingwire for
trailerbattery
Dauerstrom Ladeleitung
everse
PIN 9 PIN 10
87501676 / 01.06.2012 / Änderungen vorbehalten Seite 12/16

32
Anhängerbetrieb konfigurieren / Set up trailer operation
Allgemein
Nach Einbau des E-Satzes sind die obligatorische
Anhängerbeleuchtung, die Gespannstabilisierung, sowie
die in einigen Ländern gesetzlich vorgeschriebene
Anhängerblinküberwachung ohne jede Freischaltung am
Fahrzeug gewährleistet!
Es wird jedoch die Meldung “Steuergerät falsch codiert“
im Fehlerspeicher hinterlegt ( 19 - Diagnoseinterface für
Datenbus)! Dieser Eintrag hat allerdings keine Auswirkung
auf weitere Funktionen und kann bis zum nächsten
planmäßigen Werkstatt-aufenthalt ignoriert werden. Wir
empfehlen eine Freischaltung mittels herstellerseitigen
Service-Testers im Rahmen der jährlichen
Serviceintervalle!
Codierung bitte wie folgt durchführen:
• Fahrzeug-Eigendiagnose
• Eigendiagnose
• 19 – Diagnoseinterface für Datenbus
• 008-Codierung (Dienst 22)
• 008.02 Verbauliste codieren
• 69 – Anhängerfunktion ( auf codiert schalten!)
• mit OK bestätigen!
Fahrzeuge mit Einparkhilfe:
Die automatische Deaktivierung der rückwärtigen
Einparkhilfe im Anhängerbetrieb wird durch
nachfolgende Codierung des Einparkhilfe-
Steuergeräts erreicht:
• Fahrzeug-Eigendiagnose
• 10 - Einparkhilfe II
• 009 Codierung
• Master
• 009.02 Klartextcodierung
• Anhängersystem auswählen
• mit OK bestätigen!
Fahrzeuge mit Frontsensorik:
Bei Fahrzeugen mit Frontsensorik muss das
Steuergerät wie folgt codiert werden:
• Fahrzeug-Eigendiagnose
• A5 Frontsensorik
• Codierung
• Master
• Klartextcodierung
• Trailermode: with
• bestätigen mit "weiter"
Wichtige Hinweise:
Fahrerassistenzsysteme wie z.B.
Spurwechselassistent, Spurhaltesassistent, Front-
Assist usw müssen im Anhängerbetrieb deaktiviert
sein! Bitte Herstellerangaben beachten!
Fahrzeuge mit Start-Stopp-Automatik:
Bei Anhängerbetrieb ist die Start-Stopp-Automatik
deaktiviert!
Gespannstabilisierung:
Bei den meisten Fahrzeugen ab Modelljahr 2009
kann die automatische Aktivierung der
Gespannstabilisierung
wie folgt überprüft werden:
• Anhänger elektrisch mit Fahrzeug verbinden
• Nach dem Einschalten der Zündung leuchtet die
Kontollleuchte zwei Sekunden länger als die
Kontollleuchte , (siehe auch Fahrzeughandbuch)!
oder Auswertung über Fahrzeugdiagnose:
• Anhänger elektrisch mit Fahrzeug verbinden
• Fahrzeug-Eigendiagnose
• 03 Bremsenelektronik
• 011 Messwerte
• "10" und "Q" eingeben
• Anhänger ja
General
After the installation of the electric kit, the obligatory
trailer lighting, Towing vehicle and trailer stabilisation,
as well as the trailer indicator control which is statutory
in a several countries are guaranteed without having to
make any connections on the vehicle!
The message “Control unit incorrectly coded“ will,
however, appear in the fault memory ( 19 – Diagnosis
interface for data bus)! Yet this entry has no effect on the
other functions and can be ignored until your next regular
service appointment. We recommend the connection via
the factory-mounted service tester within the framework
of the annual service intervals!
Please effect coding as follows:
• Vehicle self-diagnosis
• self-diagnosis
• 19 – diagnosis interface for data bus
• 008-Coding (service 22)
• 008.02 assembly list coding
• 69 – trailer function ( switch to coded!)
• confirm with OK !
Vehicles with park assist systems:
The automatic deactivation of the rear park assist
system in trailer operation will be effected by means
of the subsequent coding of the park assist control
unit:
• Vehicle self-diagnosis
• 10 - park assist system II
• 009 Coding
• Master
• 009.02 plain text coding
• select trailer system
• confirm with OK !
Vehicles with front sensors:
On vehicles with front sensors, the control unit must
be coded as follows:
• Vehicle self-diagnosis
• A5 front sensors
• coding
• Master
• clear text encoding
• trailer with hitch
• press "continue"
NOTE:
Systems such as power assisted steering, Lane
Change Assistant and Side Assist must be de-
activated during towing. Please consult your owner
handbook or dealer for further information!
Vehicles with start-stop system:
The start-stop system is deactivated in
trailer mode!
Towing vehicle and trailer stabilisation:
In most vehicles as of model year 2009 the automatic
activation the towing vehicle and trailer stabilisation
can be checked as follows:
• Connect trailer to vehicle electrically
• After the ignition has been turned on the
control lamp comes on two seconds longer
than control lamp , (see also driver's manual)!
or evaluation via vehicle diagnosis:
• Connect trailer to vehicle electrically
• Vehicle self-diagnosis
• 03 Brake electronics
• 011 Measured values
• Enter "10" and "Q"
• Trailer yes
Généralités
Après l’installation du module électrique, l’éclairage obligatoire
de la remorque, Stabilisation de l’attelage, ainsi que le contrôle
des clignotants de la remorque, prescrit dans certains pays,
sont assurés sans qu’il soit nécessaire d’activer ces fonctions
dans le véhicule!
Toutefois, le message «mauvais codage du dispositif de
commande» sera affiché dans la mémoire d’erreurs ( 19 –
interface de diagnostic pour bus de données)! Or, ce message
n’a aucune influence sur les autres fonctions et il n’est pas
nécessaire de s’en occuper jusqu’au prochain service prévu
dans un garage. Nous vous recommandons d’activer ces
fonctions à l’aide d’un testeur de service du fabricant dans
le cadre des intervalles annuels de service!
Veuillez effectuer le codage comme il suit:
• autodiagnostic du véhicule
• autodiagnostic
• 19 – interface de diagnostic pour
bus de données
• 008-codage (service22)
• 008.02-codage liste d'assemblage
• 69 – mode remorque ( commuter à
encodé!)
• Confirmer en appuyant sur OK
Véhicules avec système d’aide au parking:
L’aide au parking arrière est désactivée
automatiquement dans le mode remorque par le
codage suivant du dispositif de commande du
système d’aide au parking:
• autodiagnostic du véhicule
• 10 - système d’aide au parking II
• 009 Codage
• Master
• 009.02 Codage en langage clair
• Sélectionner le système remorque
• Confirmer en appuyant sur OK
Véhicules avec analyse sensorielle avant:
Le contrôleur des véhicules avec analyse sensorielle avant
doit être recodé de la manière suivante:
• autodiagnostic du véhicule
• A5 analyse sensorielle avant
• Codage
• Master
• Codage en langage clair
• Mode remorque : Avec
• Accepter avec «Suivant»
AVERTISSEMENT:
Les systèmes d’assistance au conducteur comme par
exemple, assistant de changement de voie, assistant de
maintien de trajectoire, Front assist, etc. doivent être
désactivés lors du l’utilisation d’une remorque.
Veuillez respecter les instructions du fabricant !
Véhicules avec système automatique
de démarrage et d’arrêt :
Le système automatique de démarrage et d’arrêt
est désactivé pendant le remorquage.
Stabilisation de l’attelage :
L’activation automatique de la stabilisation de l’attelage
peut être vérifiée sur la plupart des véhicules construits
à partir de 2009 de la manière suivante :
• Relier le système électrique de la remorque à celui
du véhicule
• Une fois l’allumage en marche, le voyant reste
allumé deux secondes plus longtemps que le voyant
(cf. aussi le manuel du véhicule)!
ou l’évaluation réalisée via le système de diagnostic
du véhicule comme suit :
• Relier le système électrique de la remorque à
celui du véhicule
• Auto-diagnostic du véhicule
• 03 Système électronique de freinage
• 011 Valeurs mesurées
• Entrer «10» et «Q»
• Remorque «Oui»
87501676 / 01.06.2012 / Änderungen vorbehalten Seite 13/16

33
Informazioni generali
Dopo il montaggio del gruppo elettronico, l’illuminazione
obbligatoria, Sistema di stabilizzazione rimorchio, e il
controllo dei lampeggianti del rimorchio (prescritto dalla
legge in alcuni paesi) sono assicurati senza bisogno di
alcuna procedura di attivazione!
Tuttavia, il messaggio di errore „Codifica del dispositivo
di controllo non corretta“ è registrata nella memoria ( 19
– Interfaccia di diagnosi per il data bus)! Questa registrazione
non ha comunque alcun effetto sulle ulteriori funzioni, e
può essere ignorata fino alla prossima manutenzione
periodica da eseguire in officina. Consigliamo di eseguire
l’attivazione con il tester di servizio originale del costruttore
nel quadro della manutenzione annuale!
Si prega di eseguire la codifica come segue:
• Autodiagnosi del veicolo
• Autodiagnosi
• 19 – Interfaccia di diagnosi per il
data bus
• 008-codifica (servizio 22)
• 008.02-codifica Lista
(• 69 – Funzione rimorchio (commutare su
codificato!)
Veicoli con sensori di parcheggio:
La disattivazione automatica dei sensori di
parcheggio posteriori quando è attaccato un
rimorchio si ottiene attraverso la seguente
programmazione della centralina di controllo dei
sensori:
• Autodiagnosi del veicolo
• 10 - sensori di parcheggio II
• 009 Codifica
• Padrone
• 009.02 codifica testo
• selezionare sistema rimorchio
• Confermare con OK!
Veicoli con sensori frontali:
Nei veicoli con sensori frontali si deve codificare la
centralina come segue:
• Autodiagnosi del veicolo
• A5 sensori frontali
• Codifica
• Padrone
• codifica testo
• Trailer mode: "with"
• confermare con "avanti"
AVVERTENZA:
I sistemi di assistenza per il conducente, come ad
es. assistente per il cambio di corsia, assistente per
il mantenimento della corsia, Front-Assist ecc., devono
essere disattivati nella modalità con rimorchio!
Si prega di osservare le indicazioni del produttore!
Veicoli con start-stop automatico:
Nel funzionamento con rimorchio lo start-stop
automatico è disattivato!
Sistema di stabilizzazione rimorchio:
nella maggior parte dei veicoli a partire dall’anno
modello 2009 si può verificare l’attivazione automatica
del sistema di stabilizzazione rimorchio come segue:
• collegare il rimorchio elettricamente con il veicolo
• all’inserimento dell’accensione si accende la spia di
controllo due secondi di più rispetto alla spia di controllo
(vedi anche manuale del veicolo)!
oppure elaborazione tramite il sistema di diagnosi
dell’automezzo:
• collegare il rimorchio elettricamente con il veicolo
• autodiagnosi del veicolo
• 03 elettronica dei freni
• 011 valori di misura
• digitare "10" e "Q"
• rimorchio sì
Generales
¡Después del montaje del equipo eléctrico queda asegurada
la iluminación obligatoria del remolque, estabilización del
tiro, así como el control de intermitentes del remolque
prescritos por la ley en algunos países sin ninguna clase
de activación en el vehículo!
Sin embargo queda memorizado el mensaje “Codificación
errónea del regulador” en la memoria de fallos
¡(19 – Interfaz de diagnóstico para bus de datos)! Este
registro sin embargo, no tiene ningún efecto sobre las
demás funciones y podrá ser ignorado hasta la próxima
cita prevista en el taller. ¡Recomendamos una activación
por medio del comprobador de servicio del fabricante con
motivo de los intervalos anuales de servicio!
Codificar del siguiente modo:
• Autodiagnóstico del vehículo
• Autodiagnóstico
• 19 - Interfaz de diagnóstico para bus de datos
• 008-Codificación (servicio 22)
• 008.02-Codificación Lista
• 69 - Función del remolque (codificación)
Vehiculos con sistema de ayuda para el
aparcamiento:
En vehículos con sistema de ayuda para el
aparcamiento (PDC) se debe codificar la unidad de
control PDC del siguiente modo:
• Autodiagnóstico vehículo
• Autodiagnóstico vehículo
• 10 - ayuda al aparcamiento II
• 009 Codificación
• Maestro
• 009.02 Codificación de texto
• Remolque seleccione
• ¡Confirmar con OK!
Vehículos con sensores frontales:
En vehículos con sensores frontales debe codificarse
el regulador como sigue:
• Autodiagnóstico vehículo
• A5 sensores frontales
• Codificación
• Maestro
• Codificación de texto
• Modo remoque: “with”
• confirmar con "continuar"
NOTA:
¡Los sistemas de asistencia, como p. ej. asistente de
cambio de carril, asistente de mantenimiento en carril,
Front-Assist, etc. deben estar desactivados en el modo
remolque!
¡Rogamos observar las indicaciones del fabricante!
Vehículos con sistema automático de
arranque y parada:
¡En el servicio con remolque, el sistema automático
de arranque y parada está desactivado!
Estabilización del tiro:
En la mayoría de los vehículos a partir del año de
fabricación 2009 podrá comprobarse la activación
automática de estabilización del tiro de la siguiente
manera:
• Establecer una conexión eléctrica entre el
remolque y el vehículo
• Después de encender el contacto, la lámpara piloto
se ilumina durante dos segundos más que la
lámpara piloto , ¡véase también el manual del
vehículo)!
o evaluación por medio del diagnóstico del vehículo:
• Establecer una conexión eléctrica entre el remolque y
el vehículo
• Autodiagnóstico del vehículo
• 03 Sistema electrónico de frenos
• 011 Valores medidos
• Introducir "10" y "Q"
• Remolque sí
Algemeen
Na inbouw van de elektroset zijn de verplichte
aanhangerverlichting, Stabilisatie van de auto met
aanhangwagen, en de in enkele landen wettelijk
voorgeschreven knippercontrole van de aanhanger zonder
enige vrijschakeling op het voertuig gegarandeerd!
De melding “Bedieningsapparaat foutief gecodeerd” wordt
echter in het foutengeheugen achtergelaten (19 - diagnose-
interface voor gegevensinvoerbus)! Deze invoer oetfent
weliswaar geen invloed op andere functies uit en kan tot
het volgende geplande verblijf in de garage genegeerd
worden. Wij raden een activering door middel van een
servicetester vanwege de fabrikant in het kader van de
jaarlijkse service-intervallen aan!
Gelieve codering als volgt door te voeren:
• Eigen diagnose voertuig
• Eigen diagnose
• 19 – diagnose-interface für gegenvensinvoerbus
• 008-Codering (dienst 22)
• 008.02-Codering inbouwlijst
• 69 – aanhangwagenfunctie (op “Gecodeerd”
schakelen!)
Voertuigen met parkeerhulp:
Bij voertuigen met parkeerhulp dient de
regeleenheid van de parkeerhulp als volgt te worden
gecodeered:
• Eigen diagnose voertuig
• 10 - parkeerhulp II
• 009 Codering
• Meester
• 009.02 Codering tekst
• Selecteer aanhangwagen
• met OK bevestigen!
Voertuigen met frontsensorsysteem:
Bij voertuigen met frontsensorsysteem moet het
regelapparaat als volgt worden gecodeerd:
• Eigen diagnose voertuig
• A5 frontsensorsysteem
• Codering
• Meester
• Codering tekst
• Trailermode: “with”
• bevestigen met "verder"
AANWIJZING:
Voertuigassistentiesystemen zoals bv.
rijbaanwisselassistent, rijbaanassistent, front-assist
enz. moeten bij gebruik van de aanhanger
gedeactiveerd zijn! Fabrieksopgaven in acht nemen
a.u.b.!
Voertuigen met automatische start/stop:
In de modus “Aanhangwagen” is de automatische
start/stop gedeactiveerd!

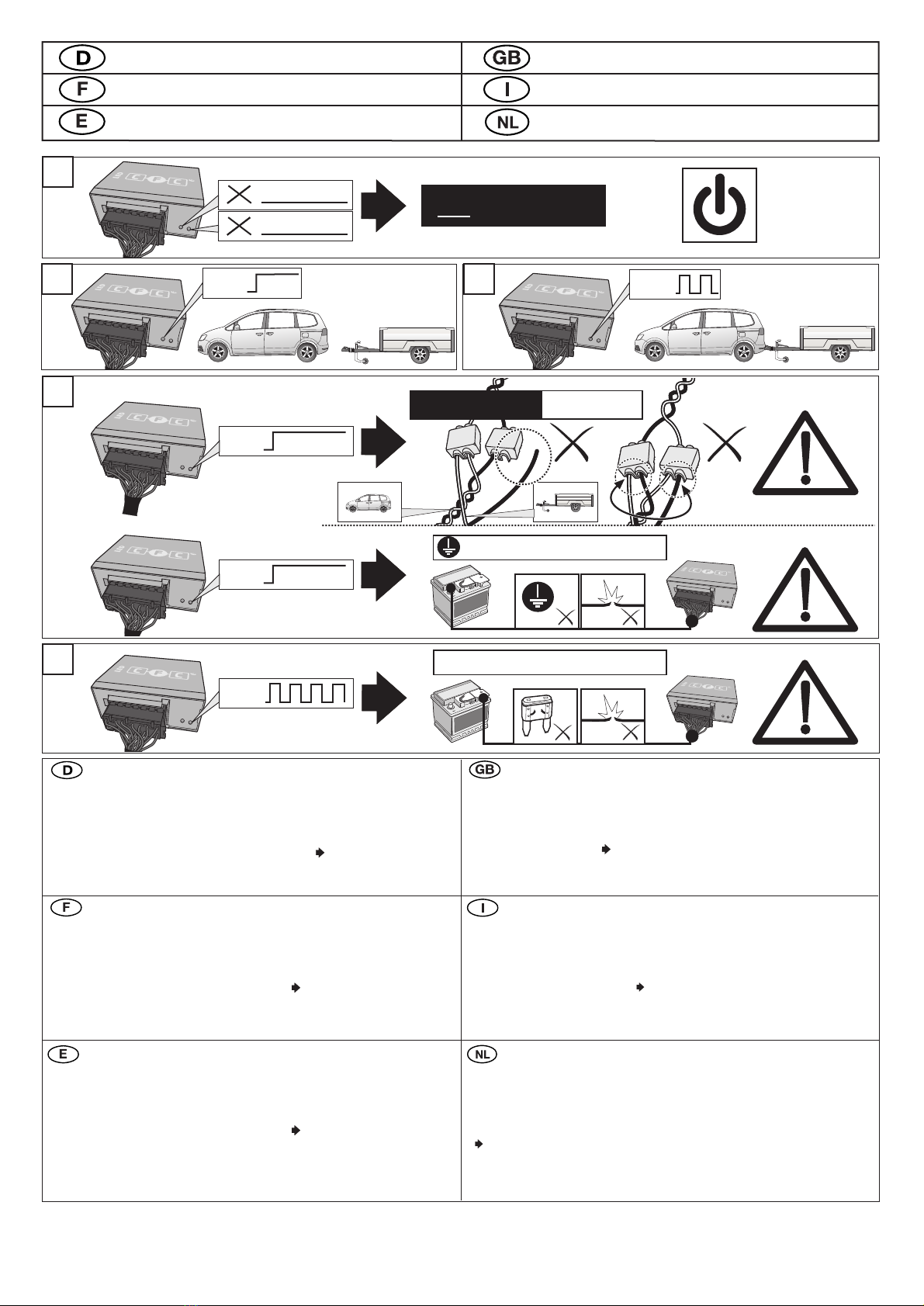

Stabilisatie van de auto met aanhangwagen:
Bij de meeste voertuigen vanaf modeljaar 2009 kan
de
automatische activering van de stabilisatie van de
auto met aanhangwagen als volgt gecontroleerd
worden:
• Aanhangwagen elektrisch met voertuig verbinden
• Na het inschakelen van de ontsteking is het
controlelampje twee seconden langer dan het
controlelampje verlicht, (zie ook voertuighandboek)!
of analyse van de voertuigdiagnose:
• Aanhangwagen elektrisch met voertuig verbinden
• Eigen diagnose van het voertuig
• 03 remelektronica
• 011 meetwaarden
• "10" en "Q" invoeren
• Aanhangwagen ja
