TOBIAS GRAU TEAM HOME Clamp TM00-0 User manual

TEAM ONE Clamp
black TM-
white TM-
grey TM-
light blue TM-
Bedienungsanleitung
User Manual
Deutsch
English
TEAM HOME Clamp
black TM-
white TM-
grey TM-
light blue TM-

2TEAM HOME CLAMP ·TEAM ONE CLAMP

3TEAM HOME CLAMP ·TEAM ONE CLAMP
Inhaltsverzeichnis
Table of contents
Technische Daten / Technical data TEAM HOME Clamp
Technische Daten / Technical data TEAM ONE Clamp
Sicherheitshinweise, Allgemeine Hinweise
Safety instructions, General information
Pflegehinweise, Garantie
Care instructions, Guarantee
Lieferumfang / Scope of delivery TEAM HOME Clamp
Maße / Dimensions TEAM HOME Clamp
Lieferumfang / Scope of delivery TEAM ONE Clamp
Maße / Dimensions TEAM ONE Clamp
Montage / Assembly
Demontage / Disassembly
Funktionen
Functions
Fehlerdiagnose
Fault diagnosis

















4TEAM HOME CLAMP ·TEAM ONE CLAMP
Technische Daten TEAM HOME Clamp
PRI 220-240V / 50-60 Hz / SEC max. 60V 600mA / 40W LED
Diese Leuchte enthält eingebeaute LEDs.
A-A++
Schutzklasse 1
Smart Touch Panel
3 kg
Für die Verwendung in trockenen Innenrumen geeingnet.
Dieses Produkt muss nach seiner Lebensdauer fachgerecht
entsorgt werden; es darf nicht mit dem normalen Hausmüll
entsorgt weden.
CE-Konformittszeichen

5TEAM HOME CLAMP ·TEAM ONE CLAMP
Technical data TEAM HOME Clamp
PRI 220-240V / 50-60 Hz / SEC max. 60V 600mA / 40W LED
This luminaire contains built-in LEDs.
A-A++
Protection class 1
Smart Touch Panel
3 kg
This luminaire has been developed for indoor use.
This product must be disposed of properly at the end of its
service life; it must not be disposed of with normal household
waste.
CE-conformity mark

6TEAM HOME CLAMP ·TEAM ONE CLAMP
Technische Daten TEAM ONE Clamp
PRI 220-240V / 50-60 Hz / SEC max. 60V 1200mA / 85W LED
Diese Leuchte enthält eingebeaute LEDs.
A-A++
Schutzklasse 1
Smart Touch Panel
4,2 kg
Für die Verwendung in trockenen Innenrumen geeingnet.
Dieses Produkt muss nach seiner Lebensdauer fachgerecht
entsorgt werden; es darf nicht mit dem normalen Hausmüll
entsorgt weden.
CE-Konformittszeichen

7TEAM HOME CLAMP ·TEAM ONE CLAMP
Technical data TEAM ONE Clamp
PRI 220-240V / 50-60 Hz / SEC max. 60V 1200mA / 85W LED
This luminaire contains built-in LEDs.
A-A++
Protection class 1
Smart Touch Panel
4,2 kg
This luminaire has been developed for indoor use.
This product must be disposed of properly at the end of its
service life; it must not be disposed of with normal household
waste.
CE-conformity mark

8TEAM HOME CLAMP ·TEAM ONE CLAMP
Allgemeine Hinweise
Bitte lesen Sie sich diese Anleitung
vor der Montage sorgfältig durch. Sie
vermeiden dadurch Fehler, die zu ei-
ner Funktionsstörung führen könnten.
Bewahren Sie diese Anleitung zum
späteren Nachschlagen auf.
Diese Leuchte wurde für die Nutzung
im Innenbereich entwickelt und ist zur
Beleuchtung von Räumen bestimmt.
Abweichungen in Helligkeit und
Weißton der LEDs sind herstellung-
sbedingt und kein Grund zur Rekla-
mation.
Die LEDs in dieser Leuchte können
nur vom Hersteller ausgetauscht
werden.
Die Leuchte darf nicht geönet
werden.
Sicherheitshinweise

9TEAM HOME CLAMP ·TEAM ONE CLAMP
General information
Please read this manual carefully be-
fore assembly and mounting. This will
help avoid errors that could lead to a
malfunction.
Keep this manual for future reference.
This luminaire has been developed
for indoor use and is intended for the
lighting of rooms.
Dierences in LED brightness and
white tone are a normal occurrence
in manufacture and do not constitute
reason for complaint.
The LEDs can be replaced by the
manufacturer only.
The luminaire must not be
opened.
Safety instructions

10 TEAM HOME CLAMP ·TEAM ONE CLAMP
Plegehinweise
Bitte reinigen Sie diese Leuchte mit
einem trockenen Tuch, am besten mit
einem Microfasertuch für empfind-
liche Oberflächen. Reinigen Sie die
Leuchte erst, nachdem sie abgekühlt
ist.
Oberflächenschutz: Alle polierten,
lackierten oder galvanisch veredelten
Oberflächen müssen gegen jede Art
von Belastung geschützt werden. Das
gilt insbesondere für die Kupferteile,
da sie nur mit einem unsichtbaren
Anlaufschutz versehen sind.
Garantie
Sie haben ein hochwertiges Produkt
erworben, das mit äußerster Sorg-
falt hergestellt und verpackt wurde.
Sollten Sie dennoch Grund zur Be-
anstandung haben, wenden Sie sich
bitte an Ihren Händler und geben Sie
die Endkontrollnummer an, die Sie
auf der letzten Seite dieser Anleitung
finden. Wir werden Ihre Reklamation
so schnell wie möglich bearbeiten.
Unsere Garantie gilt nur für Leuchten,
die sachgemäß montiert wurden – wir
empfehlen daher die Montage durch
einen Fachbetrieb. Achten Sie im Fall
einer Rücksendung bitte auf eine
schützende Verpackung, um Schäden
durch den Transport zu vermeiden.

11TEAM HOME CLAMP ·TEAM ONE CLAMP
Care instructions
Please clean this luminaire with a dry
cloth. We recommend microfibre
cloths for sensitive surfaces.
Only clean the luminaire after it has
cooled down.
Surface protection: all polished,
lacquered or galvanised surfaces
must be protected against all types of
stresses – especially all copper parts,
as they are only provided with an invi-
sible protection against tarnishing.
Guarantee
You have purchased a high-quali-
ty product that was produced and
packaged with the utmost care.
Should you nevertheless have
grounds for complaint, please con-
tact your retailer quoting the final
inspection number as stated on the
last page of this document. We will
deal with your complaint as soon as
possible. This guarantee applies only
to products that have been installed/
assambled correctly – we therefore
recommend installation/assambly by
a qualified person.

12 TEAM HOME CLAMP ·TEAM ONE CLAMP
Lieferumfang TEAM HOME Clamp
Scope of delivery TEAM HOME Clamp
Lieferumfang
Package contents
Anzahl
Quantity
Leuchtkopf
Luminaire head
1
Schaft
Shaft
1
Abdeckung
Cover
1
Inbusschlüssel
Allen key
1

13TEAM HOME CLAMP ·TEAM ONE CLAMP
Maße TEAM HOME Clamp
Dimensions TEAM HOME Clamp
de Bitte überprüfen Sie die Leuchte
vor dem Gebrauch auf optische
Mängel oder Kratzer. Sobald das
Produkt in Betrieb genommen wurde,
erlischt das Recht auf Reklamationen
wegen ästhetischer Mängel.
en This product must be checked
for visual defects, and/or scratches,
before use. Once the product has
been put into operation, the customer
no longer retains the right to issue a
complaint due to aesthetic.
46cm x 4,8cm
104cm
4cm
7cm
1,2 - 3,7cm

14 TEAM HOME CLAMP ·TEAM ONE CLAMP
Lieferumfang TEAM ONE Clamp
Scope of delivery TEAM ONE Clamp
Lieferumfang
Package contents
Anzahl
Quantity
Leuchtkopf
Luminaire head
1
Schaft
Shaft
1
Abdeckung
Cover
1
Inbusschlüssel
Allen key
1

15TEAM HOME CLAMP ·TEAM ONE CLAMP
Maße TEAM ONE Clamp
Dimensions TEAM ONE Clamp
de Bitte überprüfen Sie die Leuchte
vor dem Gebrauch auf optische
Mängel oder Kratzer. Sobald das
Produkt in Betrieb genommen wurde,
erlischt das Recht auf Reklamationen
wegen ästhetischer Mängel.
en This product must be checked
for visual defects, and/or scratches,
before use. Once the product has
been put into operation, the customer
no longer retains the right to issue a
complaint due to aesthetic.
76cm x 4,8cm
118cm
4cm
7cm
1,2 - 3,7cm

16 TEAM HOME CLAMP ·TEAM ONE CLAMP
Montage
Assembly
de Setzen Sie den Leuchtenkopf
auf den Schaft und ziehen die vier
Schrauben leicht an.
en Place the lamp head on the shaft
and lightly tighten the four screws.
de Richten Sie den Leuchtenkopf ge-
rade aus und ziehen Sie die Schrau-
ben mit dem Inbusschlüssel fest.
en Align the lamp head with the shaft
and tighten the screws with the Allen
key.
4x
4x

17TEAM HOME CLAMP ·TEAM ONE CLAMP
Montage
Assembly

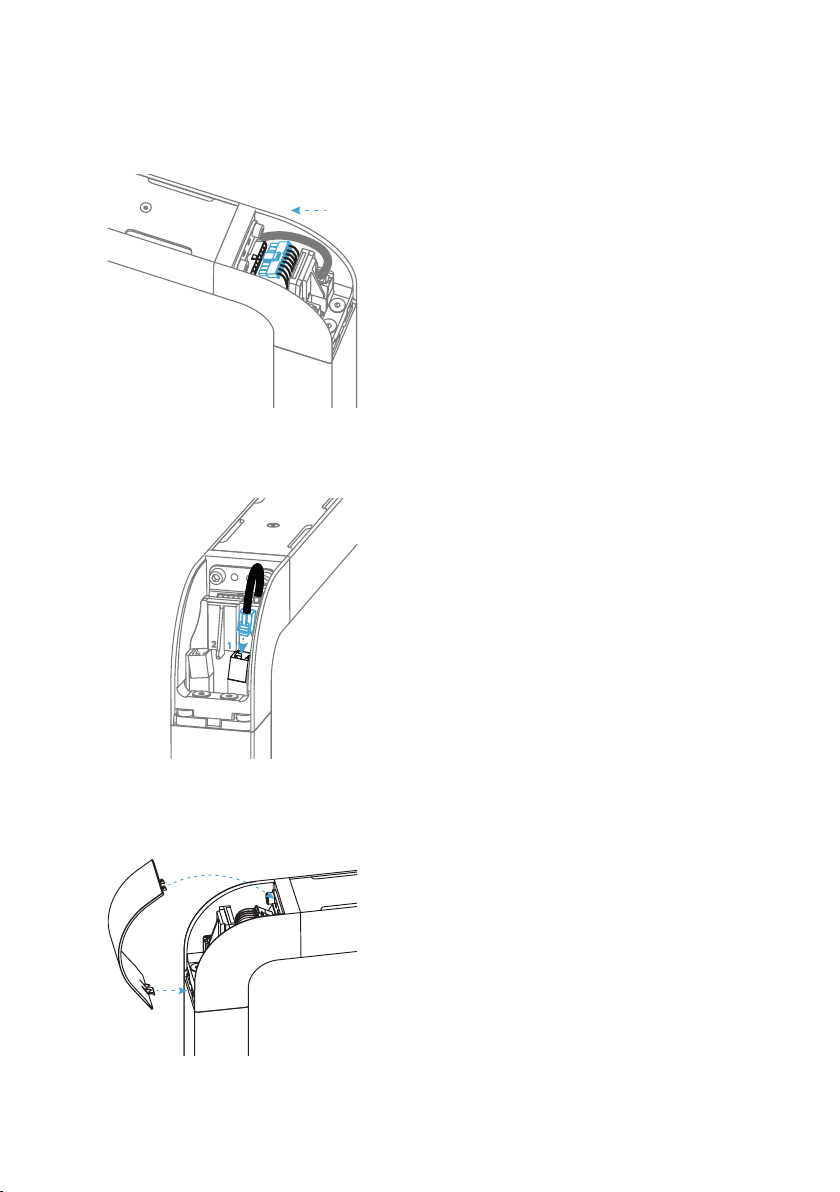

de Stecken Sie den achtpoligen
Stecker in die Buchse.
en Insert the eight-pin plug into the
socket.
de Stecken Sie den Modularstecker in
die mit „1“ gekennzeichnete Buchse.
en Plug the modular connector into
the socket marked “1”.
1.
2.
de Setzen Sie die Abdeckung ein.
en Put the cover in place.

18 TEAM HOME CLAMP ·TEAM ONE CLAMP
Montage
Assembly

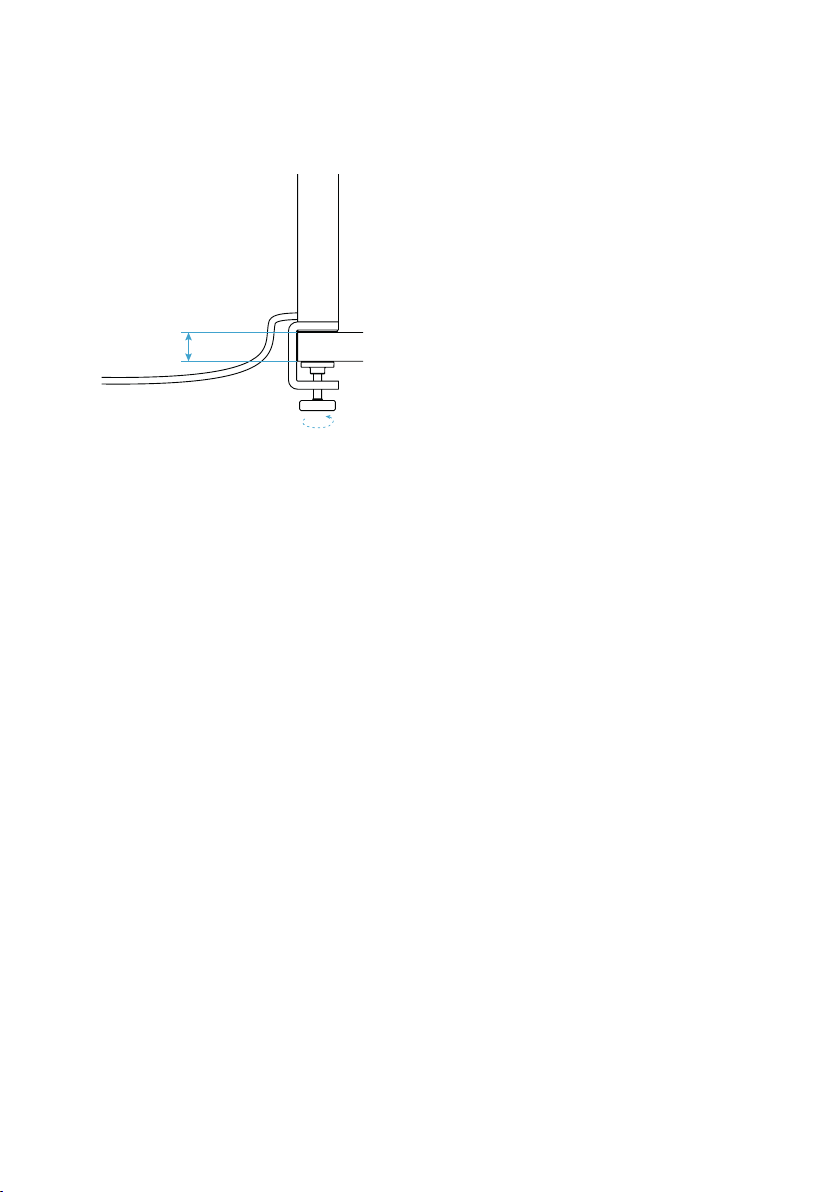

de Bitte prüfen Sie, ob die Oberfläche,
an der Sie die Leuchte anbringen
möchten, stabil genug ist.
Auf empfindlichen Tischplatten
können gegebenenfalls Abdrücke
entstehen.
en Please make sure to choose a
suitably stable table or surface to aix
your TEAM lamp. If the surface is de-
licate, please be aware the lamp may
leave a slight imprint once removed.
12-37mm

19TEAM HOME CLAMP ·TEAM ONE CLAMP
Demontage
Disassembly
de Entfernen Sie zur Demontage
zunächst die gewölbte Abdeckung
am Leuchtenkopf. Drücken Sie dafür
vorsichtig auf die Abdeckung und
ziehen Sie sie zu sich heran. Gehen
Sie nun genau wie bei der Montage
vor, bloß in umgekehrter Reihenfolge.
en Gently press the lamp cover to
release and pull it towards you. Now
proceed in exactly the same way as
for assembly, but in reverse order.
1.
2.

20 TEAM HOME CLAMP ·TEAM ONE CLAMP
Funktionen
de Einschalten / Ausschalten –
Dimmen
Kurzes Tippen: Ein / Aus
Lange Berührung: Dimmen
5x kurzer Touch: Wechsel zwischen
automatischem und manuellem
Modus.
Der automatische Modus umfasst
folgende Funktionen:
• Der Bewegungssensor ist aktiv.
Wenn der Sensor 15 Minuten lang
keine Bewegung erkennt, schaltet
sich die Leuchte automatisch aus.
• Der Konstantlichtregler passt die
Helligkeit der Leuchte automati-
sch an die Umgebungshelligkeit
an.
• Autostart: War der Strom zwi-
schenzeitlich abgestellt (beispiel-
sweise nachts), schaltet sich die
Leuchte bei Spannungswieder-
kehr automatisch ein.
Im manuellen Modus sind Bewe-
gungssensor, Konstantlichtregler und
Autostart deaktiviert. Das Statuslicht
leuchtet dann blau.
Touch-Fläche
Bewegungssensor
Status-LED
Konstantlichtregler
