TOBIAS GRAU XT-A FLOOR PLUS 120 User manual

XT-A FLOOR/TABLE PLUS 120 LED OSA
XA20-0
XA20-1
XA20-2
XA20-3
XA20-4
XA20-5
XA20-6
XA21-0
XA21-1
XA21-2
XA21-3
XA21-4
XA21-5
XA21-6
XA22-0
XA22-1
XA22-2
XA22-3
XA22-4
XA22-5
XA22-6
XC20-0
XC20-1
XC20-2
XC20-3
XC20-4
XC20-5
XC20-6
XC21-0
XC21-1
XC21-2
XC21-3
XC21-4
XC21-5
XC21-6
XC22-0
XC22-1
XC22-2
XC22-3
XC22-4
XC22-5
XC22-6

Leuchtenzusammenstellung
Luminaires collection
Nr. Leuchte Kopf Schaft Fuß
XA20-0 XT-A FLOOR PLUS 120 C-BASE satin/black BR 06 1420 BR 06 1237 BR 14 1017
XA20-1 XT-A FLOOR PLUS 120 C-BASE satin/white BR 06 1421 BR 06 1238 BR 14 1017
XA20-2 XT-A FLOOR PLUS 120 C-BASE black/black BR 06 1422 BR 06 1239 BR 14 1019
XA20-3 XT-A FLOOR PLUS 120 C-BASE white/white BR 06 1423 BR 06 1240 BR 14 1018
XA20-4 XT-A FLOOR PLUS 120 C-BASE white/black BR 06 1424 BR 06 1414 BR 14 1018
XA20-5 XT-A FLOOR PLUS 120 C-BASE chrome/black BR 06 1422 BR 06 1241 BR 14 1019
XA20-6 XT-A FLOOR PLUS 120 C-BASE chrome/white BR 06 1423 BR 06 1289 BR 14 1018
XC20-0 XT-A FLOOR PLUS 120 C-BASE satin/black BR 06 1420 BR 06 1314 BR 14 1017
XC20-1 XT-A FLOOR PLUS 120 C-BASE satin/white BR 06 1421 BR 06 1315 BR 14 1017
XC20-2 XT-A FLOOR PLUS 120 C-BASE black/black BR 06 1422 BR 06 1316 BR 14 1019
XC20-3 XT-A FLOOR PLUS 120 C-BASE white/white BR 06 1423 BR 06 1317 BR 14 1018
XC20-4 XT-A FLOOR PLUS 120 C-BASE white/black BR 06 1424 BR 06 1415 BR 14 1018
XC20-5 XT-A FLOOR PLUS 120 C-BASE chrome/black BR 06 1422 BR 06 1318 BR 14 1019
XC20-6 XT-A FLOOR PLUS 120 C-BASE chrome/white BR 06 1423 BR 06 1325 BR 14 1018
XA21-0 XT-A FLOOR PLUS 120 V-BASE satin/black BR 06 1420 BR 06 1298 BR 06 610
XA21-1 XT-A FLOOR PLUS 120 V-BASE satin/white BR 06 1421 BR 06 1299 BR 06 620
XA21-2 XT-A FLOOR PLUS 120 V-BASE black/black BR 06 1422 BR 06 1300 BR 06 640
XA21-3 XT-A FLOOR PLUS 120 V-BASE white/white BR 06 1423 BR 06 1301 BR 06 630
XA21-4 XT-A FLOOR PLUS 120 V-BASE white/black BR 06 1424 BR 06 1362 BR 06 630
XA21-5 XT-A FLOOR PLUS 120 V-BASE chrome/black BR 06 1422 BR 06 1302 BR 06 640
XA21-6 XT-A FLOOR PLUS 120 V-BASE chrome/white BR 06 1423 BR 06 1303 BR 06 630
XC21-0 XT-A FLOOR PLUS 120 V-BASE satin/black BR 06 1420 BR 06 1326 BR 06 610
XC21-1 XT-A FLOOR PLUS 120 V-BASE satin/white BR 06 1421 BR 06 1327 BR 06 620
XC21-2 XT-A FLOOR PLUS 120 V-BASE black/black BR 06 1422 BR 06 1328 BR 06 640
XC21-3 XT-A FLOOR PLUS 120 V-BASE white/white BR 06 1423 BR 06 1329 BR 06 630
XC21-4 XT-A FLOOR PLUS 120 V-BASE white/black BR 06 1424 BR 06 1416 BR 06 630
XC21-5 XT-A FLOOR PLUS 120 V-BASE chrome/black BR 06 1422 BR 06 1330 BR 06 640
XC21-6 XT-A FLOOR PLUS 120 V-BASE chrome/white BR 06 1423 BR 06 1331 BR 06 630
XA22-0 XT-A TABLE PLUS 120 satin/black BR 06 1420 BR 06 1345
XA22-1 XT-A TABLE PLUS 120 satin/white BR 06 1421 BR 06 1339
XA22-2 XT-A TABLE PLUS 120 black/black BR 06 1422 BR 06 1340
XA22-3 XT-A TABLE PLUS 120 white/white BR 06 1423 BR 06 1341
XA22-4 XT-A TABLE PLUS 120 white/white BR 06 1424 BR 06 1341
XA22-5 XT-A TABLE PLUS 120 chrome/black BR 06 1425 BR 06 1346
XA22-6 XT-A TABLE PLUS 120 chrome/white BR 06 1426 BR 06 1347
XC22-0 XT-A TABLE PLUS 120 satin/black BR 06 1420 BR 06 1343
XC22-1 XT-A TABLE PLUS 120 satin/white BR 06 1421 BR 06 1342
XC22-2 XT-A TABLE PLUS 120 black/black BR 06 1422 BR 06 1344
XC22-3 XT-A TABLE PLUS 120 white/white BR 06 1423 BR 06 1349
XC22-4 XT-A TABLE PLUS 120 white/white BR 06 1424 BR 06 1349
XC22-5 XT-A TABLE PLUS 120 chrome/black BR 06 1425 BR 06 1350
XC22-6 XT-A TABLE PLUS 120 chrome/white BR 06 1426 BR 06 1351
* XC mit schweizer Stecker * XC with Swiss plug
3

DEUTSCH
01
Montage C-Fuß XT-A FLOOR LED OSA
2x
Montage Leuchtenfuss
Der Netzstecker dient der Leuchte als Trennvorrichtung und die
Steckdose muss frei zugänglich sein.
Kabelauslass und Taster müssen in Richtung des Leuchtenkopfes montiert werden.
Montage des V-Fußes auf Seite 12
4

Ø 50mm
10-60 mm

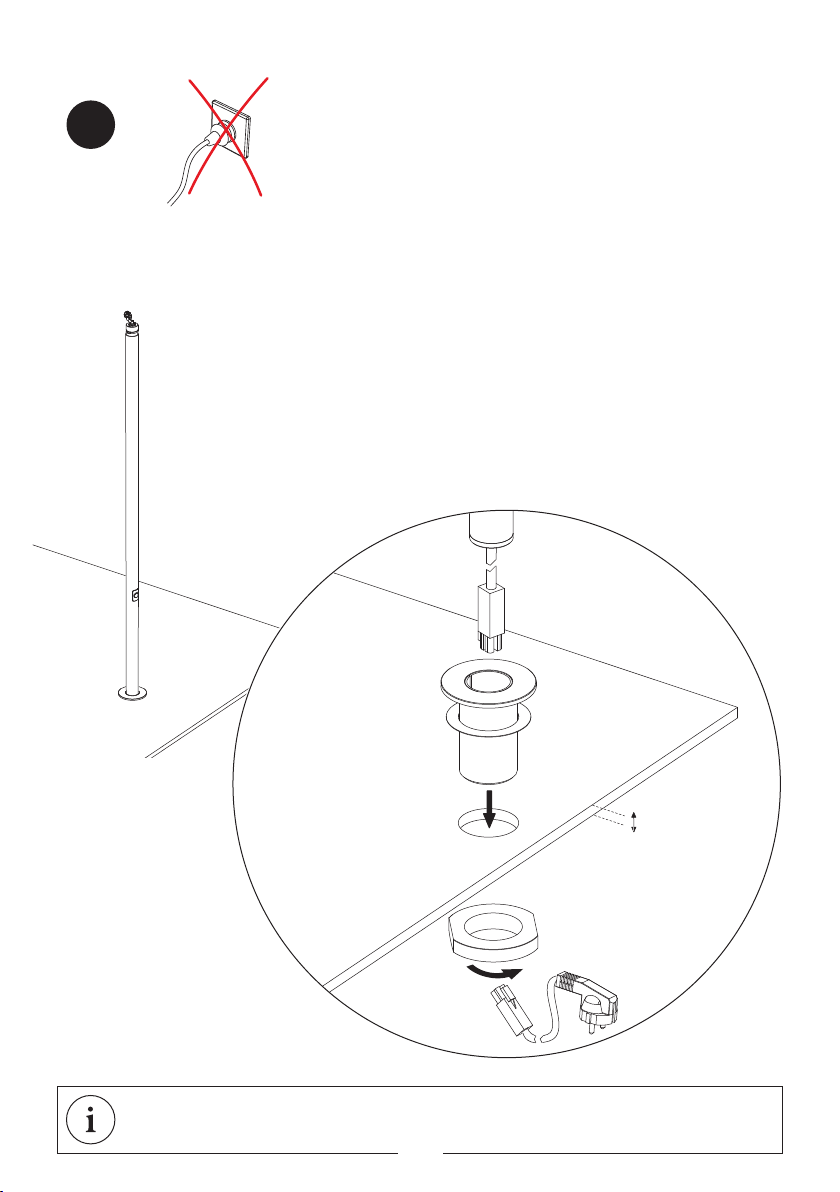

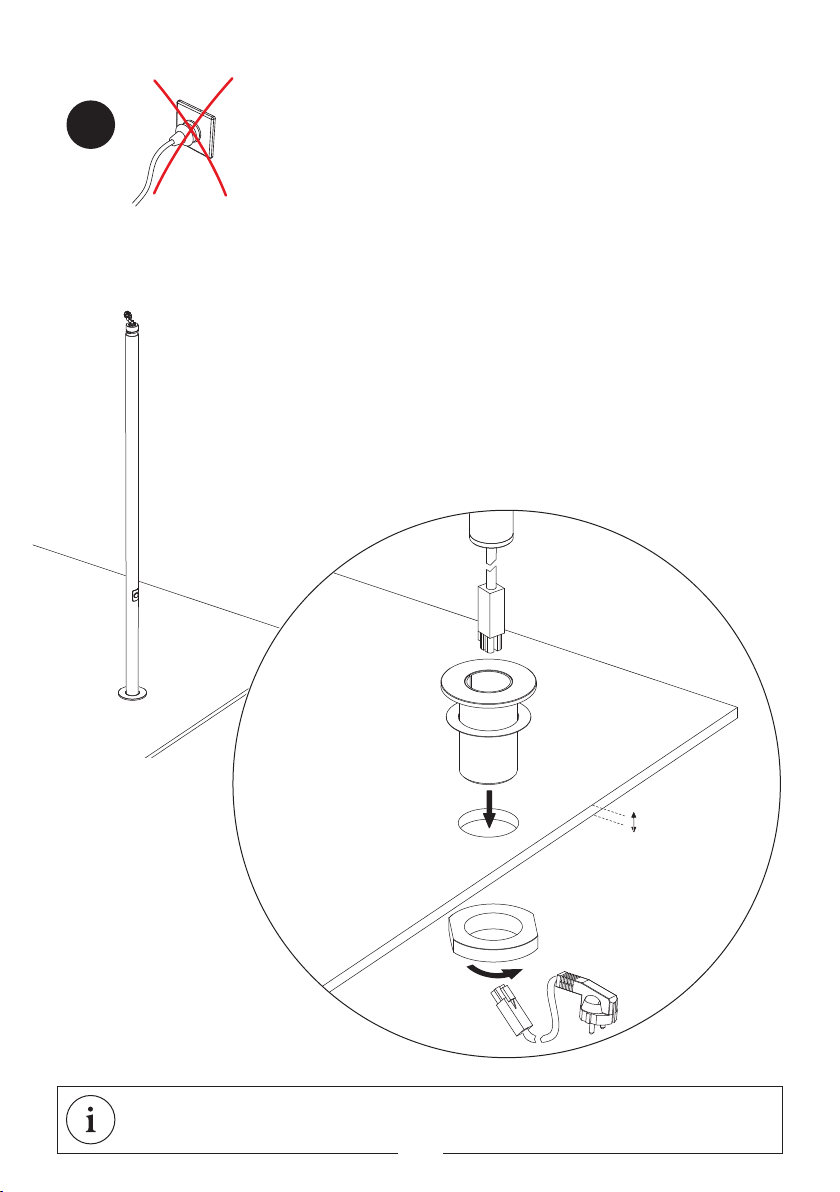

Montage Tischadapter
Kabelauslass und Taster müssen in Richtung des Leuchtenkopfes montiert werden.
01
Zur Montage des XT-A TABLE PLUS 70, 90 Einbauadapters wird ein 50 mm
Loch in einer ausreichend festen Tischplatte benötigt.
Der Netzstecker dient der Leuchte als Trennvorrichtung und die
Steckdose muss frei zugänglich sein.
5

3.
A
2.
1.
4x

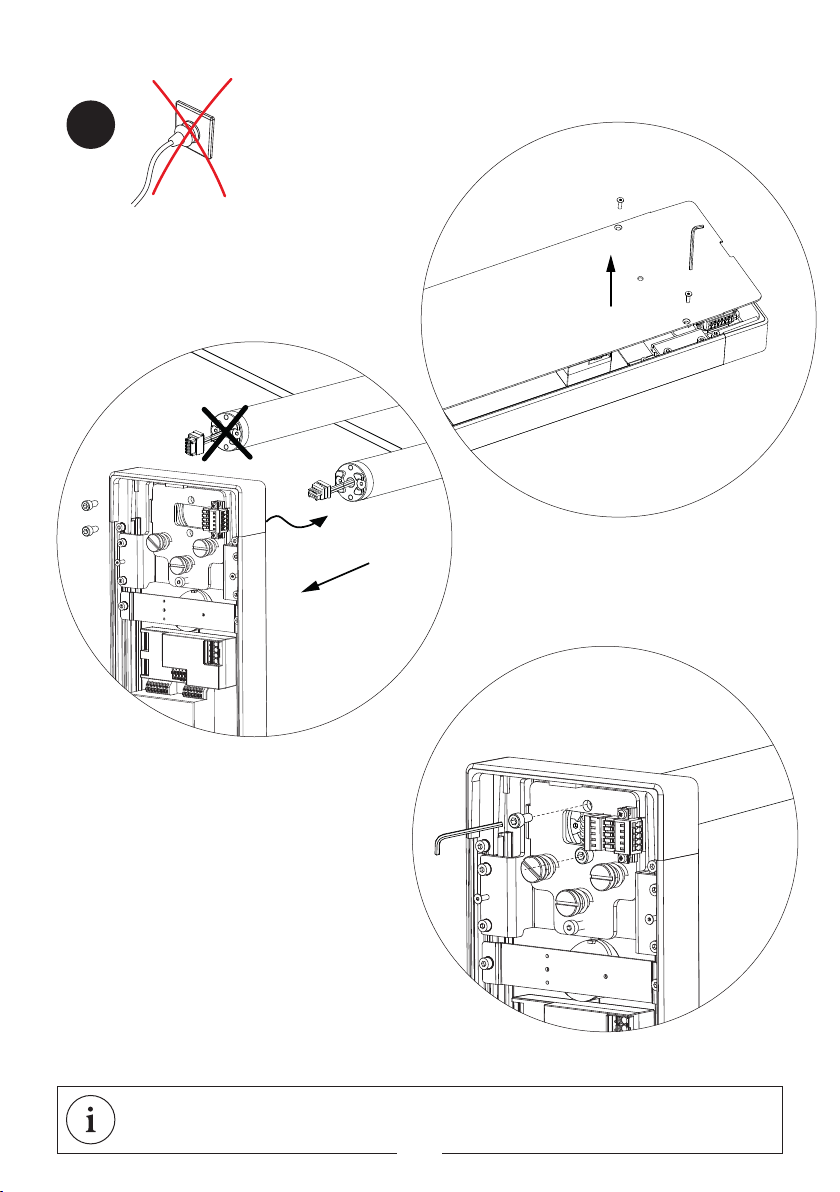

Montage Leuchtenkopf
02
1. Demontieren Sie die Abdeckung
2. Drehen Sie den Stecker vor der Montage
des Leuchtenkopfes in die skizzierte Position
(siehe Zeichnung).
3. Jetzt befestigen Sie den Leuchtenkopf mit den
beiden Schrauben auf dem Schaft. Hierbei sollten
beide Schrauben gleichmäßig fest angezogen wer-
den. Während des Anziehens der Schrauben sollte
der Leuchtenkopf am vorderen Ende leicht in Pfeil-
richtung A gedrückt werden, damit eine waage-
rechte Stellung des Leuchtenkopfes gewährleistet
ist. Nun verbinden Sie die Stecker miteinander.
4. Montieren Sie die Abdeckung
Der Netzstecker dient der Leuchte als Trennvorrichtung und die
Steckdose muss frei zugänglich sein.
6

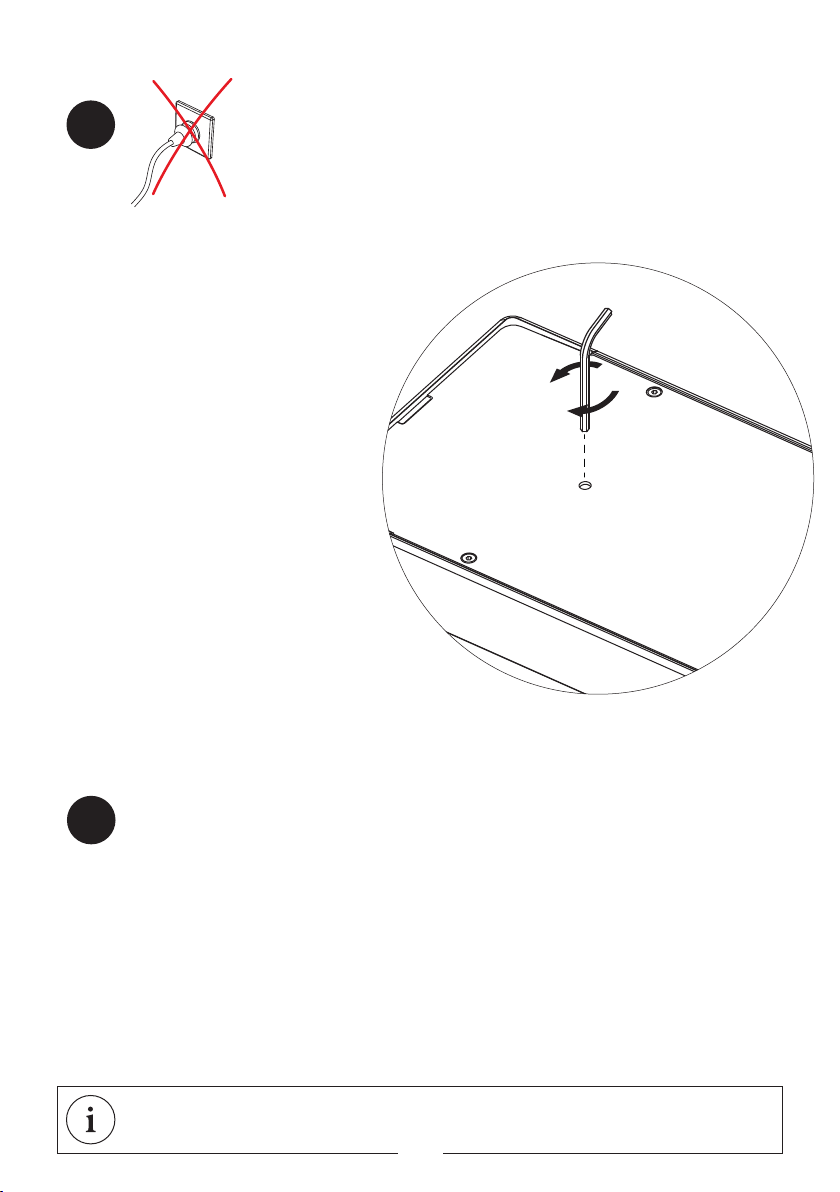

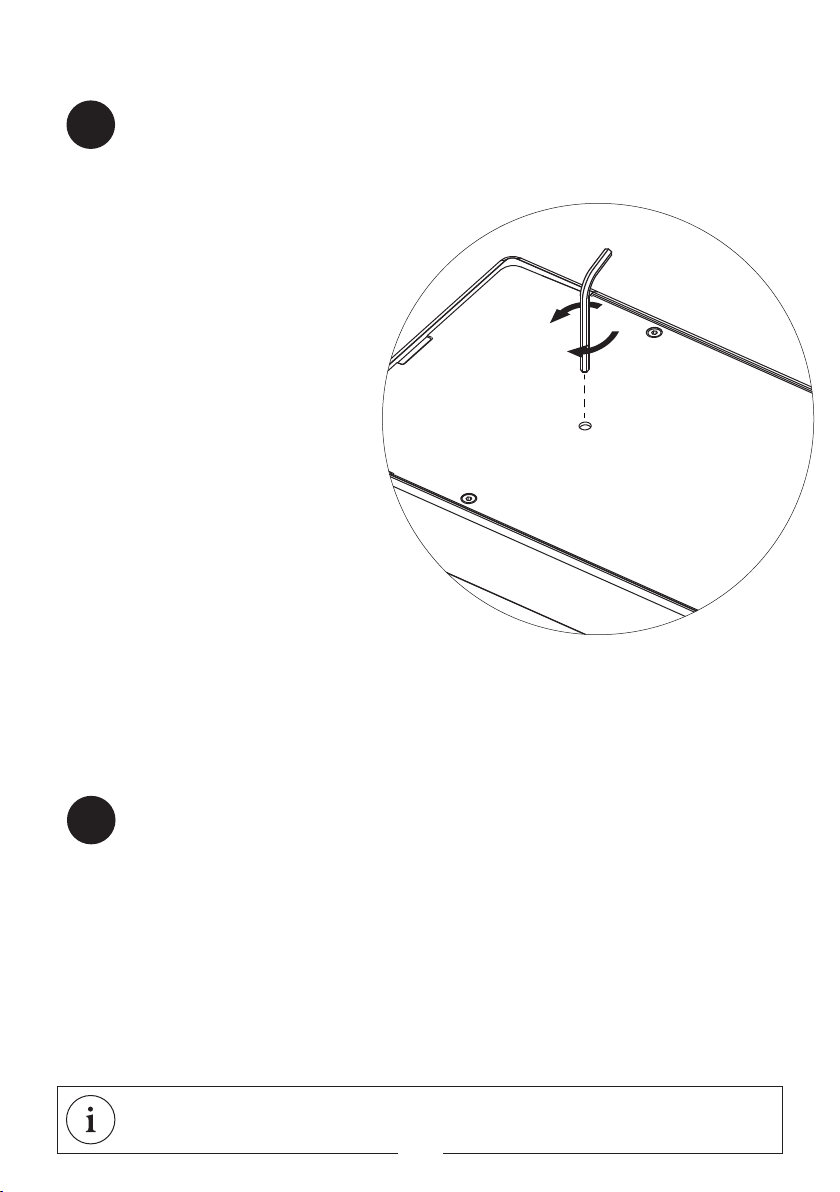

Feinjustierung / Inbetriebnahme / Pflegehinweise
Pflegehinweise
Nachdem Sie die Leuchte aufgestellt haben, und der Leuchtenkopf
nicht waagerecht stehen sollte, können Sie durch Drehung
der Nivellierschraube des Leuchtenkopfes seine waage-
rechte Position feinjustieren. Bei Drehung in Pfeilrich-
tung DOWN senkt sich der Leuchtenkopf, bei Dre-
hung in Pfeilrichtung UP hebt sich der Leuchtenkopf.
Um den Leuchtenkopf vor Verschmutzung wäh-
rend möglicher Baumaßnahmen oder der End-
reinigung des Gebäudes zu schützen, empfehlen
wir, die Stoffhülle nach der Montage des Leuch-
tenkopfes wieder über den Leuchtenkopf zu
ziehen und zu schließen. Die Leuchte kann trotz
der Stoffhülle bereits betrieben werden.
Stecken Sie den Netzstecker in die Steckdose
(220V-240V; 50-60Hz). Bitte beachten Sie, dass
aufgrund der speziellen Ausführung der Anschluß-
leitung diese im Falle einer Beschädigung nur durch
die Firma Tobias Grau ausgetauscht werden darf.
03
Bitte die Leuchte mit einem trockenen Tuch reinigen, z.B. Microfasertücher für empfindliche Oberflächen.
Bitte keine chemischen Zusätze verwenden. Das Reinigen sollte in abgekühltem Zustand erfolgen. Sollte der
Leuchtenkopf verschmutzt sein (Staub, Fliegen), kann dieser mit einer weichen Staubsaugerbürste gereinigt
werden.
04
7

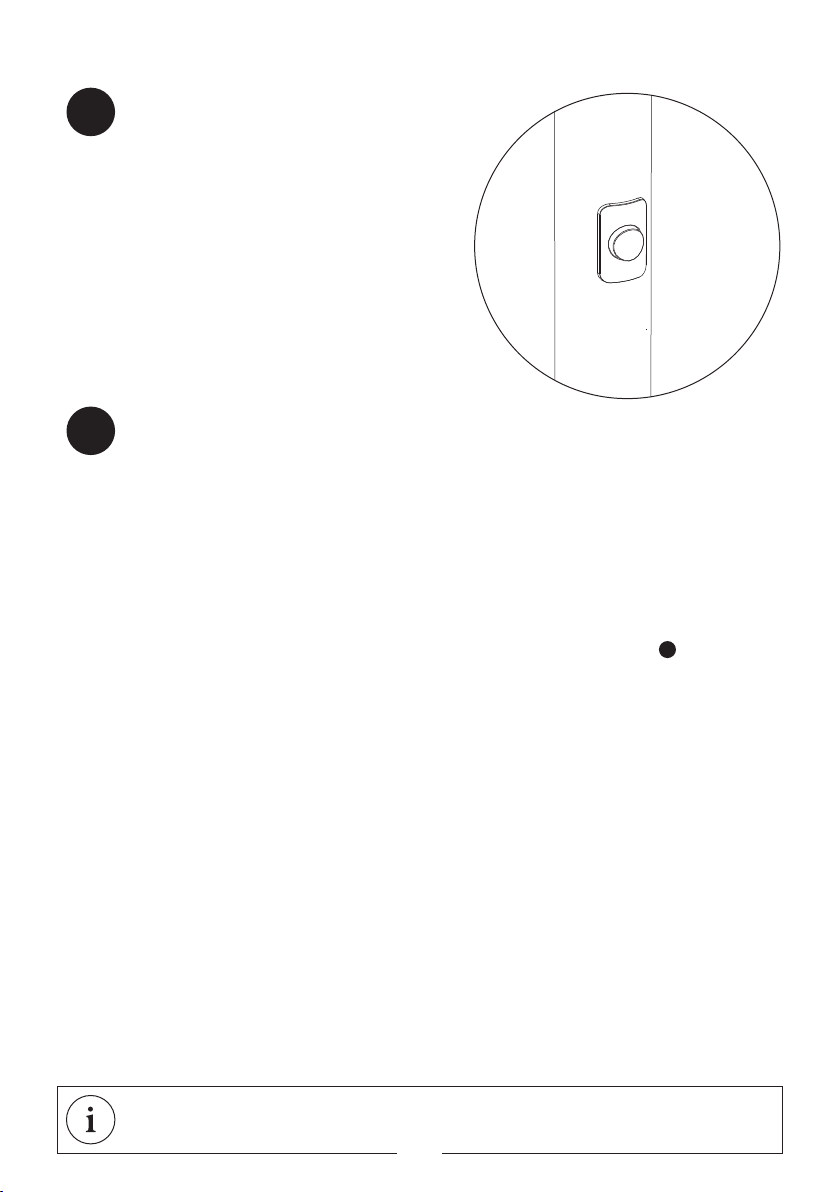

Funktionsbeschreibung
SENSOR - KONSTANTLICHTREGLER + BEWEGUNGSMELDER
Funktionsbeschreibung:
Der integrierte Konstantlichtregler sorgt dafür, dass die Leuchte sich automatisch der Umgebungshelligkeit
anpasst, d.h. nur soviel Licht liefert, wie tatsächlich benötigt wird. Der ebenfalls integrierte Bewegungs-
melder schaltet die Leuchte anwesenheitsbezogen ein oder aus. Die Helligkeit kann jederzeit individuell
verändert werden, ohne in die Programmierung eingreifen zu müssen. Hierzu bedienen Sie die Leuchte wie
unter DIMMTASTER beschrieben. Die dann „neu“ eingestellte Helligkeit ist temporär und wird nur so lange
gehalten, wie die Leuchte eingeschaltet ist (zur festen Abspeicherung dieses Lichtwertes siehe Anleitung
Fernbedienung)
Weitere Funktionsmerkmale
• Bei genügend Umgebungslicht bleibt die Leuchte trotz Bewegungserkennung ausgeschaltet.
• Bei genügend Umgebungslicht schaltet sich die Leuchte solange aus, bis das eingestellte Beleuchtungsni-
veau unterschritten wird.
• Bei manueller Abschaltung der Leuchte am Taster, bleibt die Leuchte so lange abgeschaltet, bis über einen
Zeitraum von 5 bis 30min. (je nach Einstellung - Werkseinstellung 15min.) keine Bewegung im Erfassungbe-
reich wahrgenommen wird. Erst nach diesem Zeitraum schaltet sich die Leuchte bei erneuter Bewegungser-
kennung automatisch wieder ein.
• Nach Spannungsunterbrechnung bzw. bei geschalteten Steckdosen geht die Leuchte bei erneuter Span-
nungszufuhr auch dann an, wenn sich niemand im Erfassungbereich aufhält und die Leuchte zuvor ausge-
schaltet gewesen ist.
• Beim Einschalten der Leuchte geht diese immer auf den eingestellten Helligkeitswert an.
DIMMTASTER
1 x Taster kurz drücken - Leuchte geht an
Taster gedrückt halten - Leuchte wird heller
Taster nochmal gedrückt halten - Leuchte wird dunkler
1 x Taster kurz drücken - Leuchte geht aus
01
02
05
8

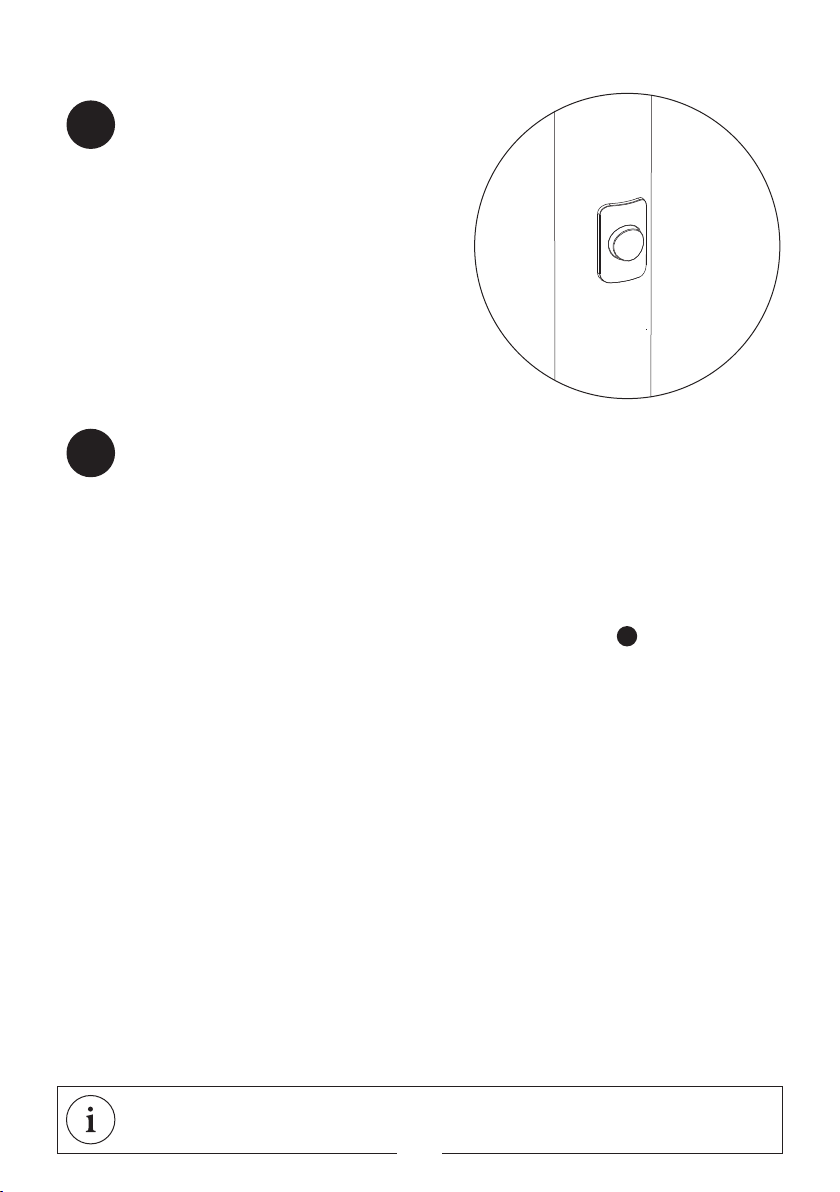

Funktionsbeschreibung
Der Erfassungsbereich des Sensors kann je nach Einbausituation variieren.
DIMMTASTER
1 x Taster kurz drücken - Leuchte geht an
Taster gedrückt halten - Leuchte wird heller
Taster nochmal gedrückt halten - Leuchte wird dunkler
1 x Taster kurz drücken - Leuchte geht aus
WERKSEINSTELLUNG
Die Leuchte wird mit folgenden Modi-Einstellungen ausgeliefert:
Modus 1 OFF
Modus 2 ON
Modus 3 ON
Modus 4 ON
Modus 5 OFF
Modus 6 OFF
Nachleuchtzeit Werkseinstellung 15min
Für die normale Anwendung hat sich die von uns gewählte Voreinstellung als optimal herausgestellt, so dass
Sie in der Regel die Leuchte sofort und ohne Veränderungen in Benutzung nehmen können.
Der voreingestellte Lichtwert liefert eine Beleuchtungsstärke von ca. 600lx unterhalb der Leuchte.
03
ca. 2m
ca. 3m
04

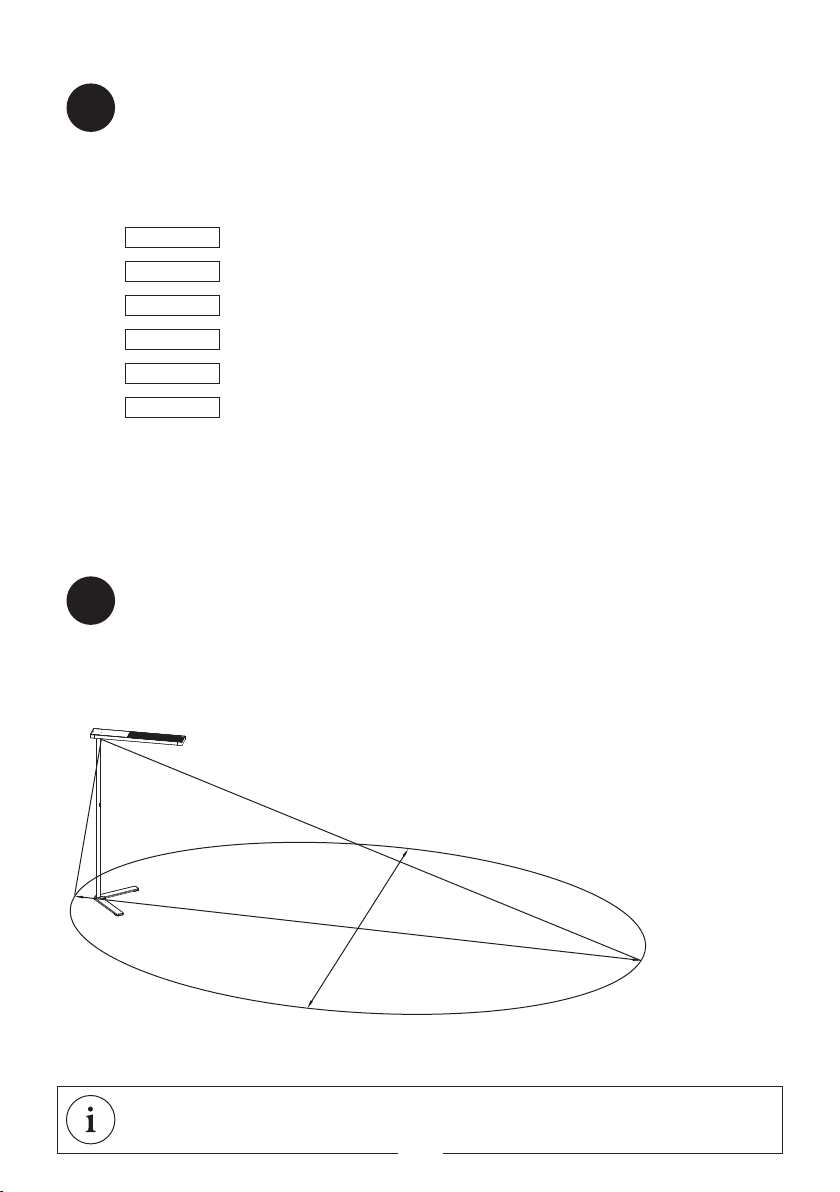

Erfassungsbereich des Bewegungsmelders:
9

Funktionsbeschreibung
05
MODUS 1 GROSSRAUMBÜRO
Nach abgelaufener Nachleuchtzeit (5 bis 30 Minuten; Einstellung über Fernbedienung) schaltet
die Leuchte aus. Empfohlen für Einzelbüros.
Nach abgelaufener Nachleuchtzeit (5 bis 30 Minuten; Einstellung über Fernbedienung) wird das
Licht für 2 Stunden auf 20% gedimmt, danach schaltet die Leuchte aus. Dies sichert eine Grund-
helligkeit und somit Orientierung im Raum. Empfohlen für Grossraumbüros ohne lightdim connect.
MODUS 2 BEWEGUNGSMELDER
Bewegungsmelder aktiv. Die Leuchte schaltet sich anwesenheitsbezogen ein oder aus.
Bewegungsmelder inaktiv. Die Leuchte muß über den Taster ein- und ausgeschaltet werden.
MODUS 3 KONSTANTLICHTREGLER
Konstantlichtregler aktiv. Die Leuchte dimmt abhängig vom Umgebungslicht auf den gespeicher-
ten Lichtwert.
Konstantlichtregler inaktiv. Die Leuchte muß über den Taster gedimmt werden.
MODUS 4 NETZSPANNUNGSUNTERBRECHUNG
Nach einer Unterbrechung der Netzspannung schaltet die Leuchte mit 100% ein, unabhägig
davon, ob die Leuchte vorher ein- oder ausgeschaltet war.
Nach einer Unterbrechung der Netzspannung schaltet die Leuchte nicht ein, bzw. arbeitet im
Automatikbetrieb.
MODUS 5 LICHTWERTSPEICHERUNG
Speicherung des Lichtwertes möglich. Durch „Taste Z“ wird der eingestellte Helligkeitswert ge-
speichert. Der Start des Vorgangs wird durch ein Aufblinken der LED am Sensor bestätigt und
dauert ca. 10s. Der Konstantlichtregler dimmt die Leuchte auf diesen gespeicherten Lichtwert.
Wir empfehlen nach dem Speichern den MODUS 5 auf OFF zu stellen, um ein versehentliches
Überspeichern zu verhindern.
Speicherung des Lichtwertes blockiert. „Taste Z“ nicht möglich. Der gespeicherte Lichtwert ist
gegen versehentliches Überspeichern gesichert.
MODUS 6 SCHWARMFUNKTION
Die optionale Schwarmfunktion LIGHT DIM CONNECT kann nachgerüstet werden und ist erhältlich
unter der Bestellnummer PD51-0.
NACHLEUCHTZEIT
Die Nachleuchtzeit kann beliebig zwischen einer Minute bis 30 Minuten gewählt werden.
X Minuten Nachleuchtzeit. Nimmt der Bewegungsmelder über einen Zeitraum von X Minuten
keine Bewegung wahr, schaltet die Leuchte ab.
OFF
OFF
OFF
OFF
OFF
ON
ON
ON
ON
ON
10

Funktionsbeschreibung Fernbedienung • functional description remote control
Funktionen der Fernbedienung:
ON Leuchte geht an
OFF Leuchte geht aus
O Raufdimmen
o Runterdimmen
S Nächste Szene
Rückmeldung Modus:
Taste M drücken, Nummer drücken, Enter
Nummer Modus LED Rückmeldung grün | rot
1 Großraumbüro On Off
2 Bewegungsmelder On Off
3 Konstantlichtregler On Off
4 Power ON On Off
5 Lichtwertspeicherung aktiv On Off
6 Schwarmfunktion On Off
Änderung der Modi:
PM 0000 Enter (die LED beginnt Orange zu blinken)
Taste M drücken, Nummer drücken, OFF | ON drücken
Die erfolgreiche Eingabe wird mit der grünen LED 1s bestätigt.
Nummer Parameter
1 Großraumbüro OFF | ON
2 Bewegungsmelder OFF | ON
3 Konstantlichtregelung OFF | ON
4 Power ON OFF | ON
5 Lichtwertspeicherung OFF | ON
6 Schwarmfunktion OFF | ON
Taste M drücken, Nummer drücken, Enter, <WERT> , Enter
<WERT>
7 Szene 1,2,3,4
21 Nachleuchtzeit 0...1800s
Änderung des Schwarms:
PS4321 Enter (die LED beginnt Rot zu blinken)
Taste M drücken, KT, <WERT>, Enter
Taste M drücken, Nummer drücken, Enter, <WERT>, Enter
Die erfolgreiche Eingabe wird mit rot blinkenden LED 1s bestätigt.
Nummer KT Parameter <WERT>
1 X Koordinate X 0...9999
2 Y Koordinate Y 0...9999
3 Z Bereich 1...999
4 o Radius A 0...999 Radius A < RadiusB
5 O Radius B 1...1000
10 Level A 1...100% (log) Level A > LevelB
11 Level B 1...100% (log)
Mit der Taste P wird das Programmiermenu verlassen
11

x
y
2.
3.
5.
Nut
4.
Scharnier
Montage Leuchtenfuss
optional
Wechsel der Batterie:
Nähere Informationen zum Wechsel der Batterie auf der Rückseite der mitgelieferten Fern-
bedienung.
Batterie: CR2032 (1 Stück)

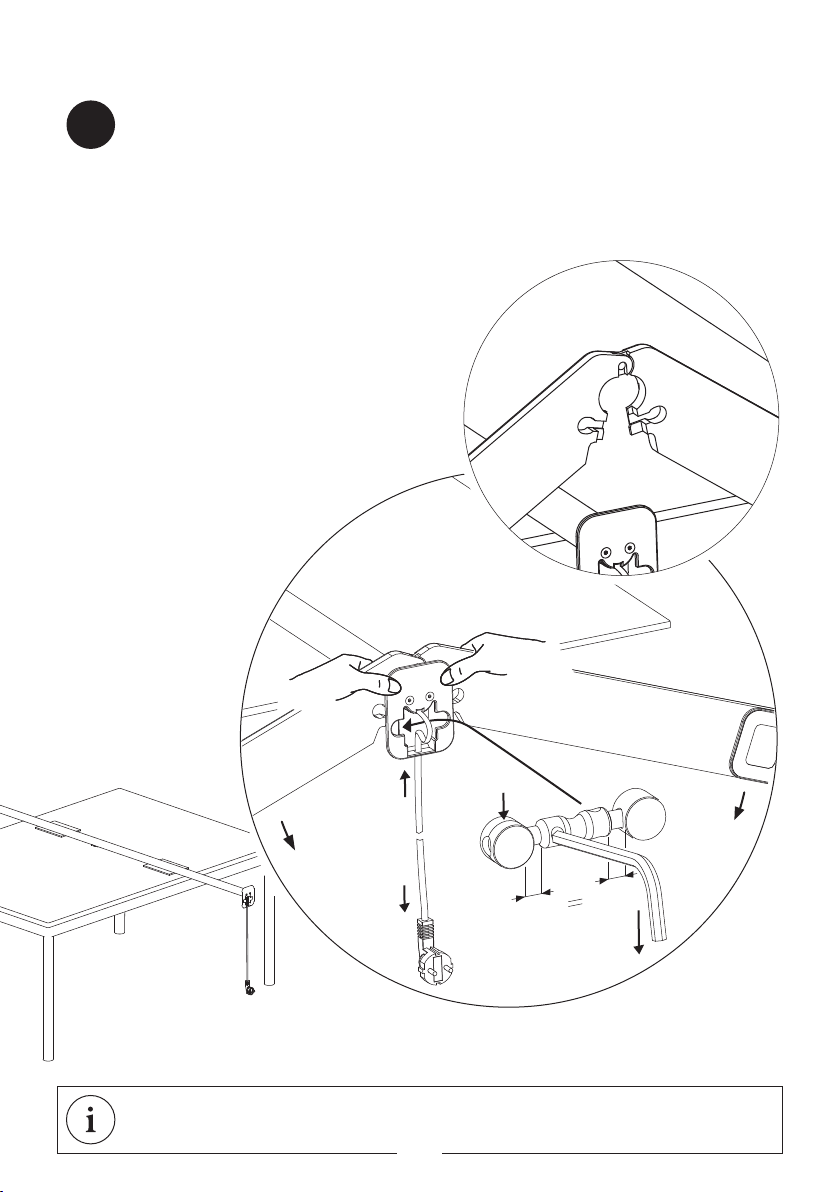

Legen Sie den Schaft - geschützt gegen Verkratzen - auf eine Tischplatte und montieren Sie in dieser Position
den Fuß und den Leuchtenkopf.
1. Verbinden Sie die beiden Fußteile im Scharnier miteinander.
2. Drücken Sie nun die Fußteile mittels der Daumen direkt an die Kunst-
stoffplatte des Schaftendes (siehe Zeichnung). Die Fußteile bewegen
sich dadurch automatisch in die richtige Position und umschließen
den Leuchtenschaft, ohne ihn zu verkratzen.
3. Das Anschlusskabel in Pfeilrichtung drücken (siehe Zeich-
nung), bis sich eine Schlaufe gebildet hat.
4. Bevor Sie den Spanner einsetzen, muss auf beiden Sei-
ten die gleiche Länge des Gewindes zu sehen sein (x=y), da
sonst das Verspannen von Fuß und Schaft nicht möglich
ist. Spanner richtig herum einsetzen: Drehteil mit Nut nach
links!
5. Nach dem Einsetzen des Spanners das Kabel
nach unten ziehen, damit der Spanner beim
Drehen nicht herausrutscht. Den Span-
ner festziehen. Der Imbusschlüssel
dient dabei als Hebel zum Drehen
der Spannachse. Den Schlüssel
in eines der beiden Löcher ste-
cken und nach unten drücken,
anschließend in das zweite
Loch umsetzen und eben-
falls nach unten drücken.
Dieses Vorgehen solange
wiederholen, bis die Fuß-
teile mit dem Schaft fest
verbunden sind.
08
12

Schutzklasse 1
GARANTIE:
Sie haben ein hochwertiges Produkt erworben, welches mit Sorgfalt produziert und verpackt worden ist. Sollten
Sie dennoch einmal Grund zur Beanstandung haben, wenden Sie sich bitte ausschließlich an Ihren Händler.
Geben Sie bitte die auf der letzten Seite genannte Endkontrollnummer bei Ihrer Reklamation an. Ihre
Reklamation wird bei uns im Hause umgehend bearbeitet. Bitte haben Sie Verständnis, dass eine Garantie
unsererseits nur bei sachgemäßer Montage übernommen werden kann - wir empfehlen daher Fachbetriebe.
DEUTSCH
EN 12464 Die Leuchte ist nach EN 12464 bildschirmarbeitsplatztauglich
PRI: AC 220-240V / 50-60 Hz / SEC: max. 60V max. 2A / 115W LED
Diese Leuchte enthält eingebaute LEDs. Die LEDs in dieser Leuchte können nur vom Hersteller
ausgetauscht werden. A-A++
A-A++
Wechsel der Batterie:
Nähere Informationen zum Wechsel der Batterie auf der Rückseite der mitgelieferten Fern-
bedienung.
Batterie: CR2032 (1 Stück)
Beim Umschalten der Szenen direkt / indirekt über die Taste „S“ kann es vorkommen, dass der
abgeschaltete Anteil noch für eine gewisse Zeit nachleuchtet (bis zu 1 Minute). Dies ist konstruktionsbedingt
und kein technischer Mangel.
13
2006/95/EG | 2004/108/EG
XT-A FLOOR / TABLE PLUS 120 LED OSA

01
Montage C-Fuß XT-A FLOOR LED OSA
2x
Mounting the Base
ENGLISH
The power plug is used as a circuit breaker and the plug socket
must be easily accessible.
Cable outlet and switch must be assembled in vertical alignment with the lamp head.
Mounting the V-BASE on page 21
14

Ø 50mm
10-60 mm
Mounting the Table Adapter
01
To assemble the XT-A TABLE PLUS 70, 90 installation adapters, a 50 mm
hole in a sufficiently solid tabletop is required.
The power plug is used as a circuit breaker and the plug socket
must be easily accessible.
15

3.
A
2.
Mounting th Lamp Head
The power plug is used as a circuit breaker and the plug socket
must be easily accessible.
02
1. Remove the cover.
2. Turn the multi-point connector before
mounting the lamp head as shown in the illus-
trated position (see diagram).
3. Attach the lamp head to the shaft with the two
screws. Both screws should be evenly tightened.
While tightening the screws of the lamp head, the
front end should be lightly pushed in the direction
of arrow A so that the lamp head achieves a hori-
zontal position. Now connect the multi-point con-
nectors together.
4. Assemble the cover.
1.
4x
16

Fine Adjustment / Setup / Care Instructions
Care Instructions
Following set up of the lumianire, if the lamp head is not level,
the horizontal position of the lamp head can be finely ad-
justed by turning the levelling screw of the lamp head.
Rotating the levelling screw in the direction of the ar-
row DOWN lowers the lamp head, rotating it in the
direction of arrow UP, raises the lamp head.
To protect the lamp head from possible conta-
mination during construction or cleaning of the
building, we recommend that after assembling
the lamp head, pulling the cloth cover over the
lamp head and closing it. The lamp can still be
operated despite the cloth cover.
Plug the power plug into the wall outlet (220V-
240V; 50-60Hz). Please note that due to its
special design, if damaged, the power supply cable
should only be replaced by the company Tobias
Grau.
03
Please clean the luminaire with a dry cloth such as a microfiber cloth for sensitive surfaces. Please do not use
chemical additives. The cleaning should take place after the luminaire has cooled down. If the lamp head is
dirty (dust, flies), it can be cleaned with a soft brush vacuum cleaner.
04
The power plug is used as a circuit breaker and the plug socket
must be easily accessible.
17

Functional Description
SENSOR – CONSTANT LIGHT CONTROLLER + MOTION SENSOR
Function Description:
The integrated constant light controller ensures that the luminaire adapts automatically to the ambient
brightness, i.e. it only provides as much light as is actually required. The integrated motion sensor switches
the luminaire on or off depending on whether it detects a presence. The brightness can be individually ad-
justed at any time without having to intervene with the programming. In this case, the luminaire is operated
as described under DIMMER SWITCH. The “new” brightness setting is thus temporary and is only maintained
for as long as the luminaire is switched on (to save this light level permanently, see SAVING THE LIGHT
LEVEL, pages 9 - 10)
Other Functional Features
• If there is sufficient ambient light, the luminaire remains switched off even if motion is detected.
• If there is sufficient ambient light, the luminaire switches itself off and remains switched off until the light
level drops below the preset intensity.
• If the luminaire is switched off manually using the switch, the luminaire remains switched off as long as no
motion is registered within its detection range for a period from 5 to 30 minutes (depending on setting –
factory setting: 15 minutes). No motion will be detected within the detectable range. Only after this period
has elapsed does the luminaire automatically switches itself on again if motion is detected.
• If the power supply is interrupted, such as in the case of changing power sockets, the luminaire will switch
back on when the power supply is resumed even if nobody is within the detection range and the luminaire
was previously switched off.
• When the luminaire is switched on, it always comes back on at the set brightness level.
DIMMER SWITCH
1 x quick press of switch – light goes on
hold switch down – light gets brighter
hold switch down again – light gets darker
1 x quick press of switch – light goes off
01
02
05
18

Functional Description
The detection range of the motion sensor can vary depending on the installation situation.
FACTORY SETTINGS
The lamp is delivered with the following settings::
Mode 1 OFF
Mode 2 ON
Mode 3 ON
Mode 4 ON
Mode 5 OFF
Mode 6 OFF
Delay factory setting 15min
We have chosen the recommended optimal settings for “normal use“ as a default setting so that you can (as
a general rule) use the luminaire immediately and without the need for further changes.
03
ca. 2m
ca. 3m
04
The range of detection of the motion sensor.
19

Functional Description
05
MODE 1 OPEN-PLAN OFFICE
The luminaire switches itself off once the light lag period has elapsed (between 5 and 30 minutes;
adjustable via remote control unit). Recommended for individual offices.
Once the light lag period has elapsed (between 5 and 30 minutes; adjustable via remote control
unit), the luminaire dims to 20% for 2 hours, after which the luminaire switches itself off. This en
sures ambient light and thus facilitates orientation in the room. Recommended for open-plan
offices without lightdim connect..
MODE 2 MOTION SENSOR
Motion sensor active. The luminaire switches itself on or off depending on whether it detects a
presence.
Motion sensor inactive. The luminaire has to be switched on or off via the switch.
MODE 3 CONSTANT LIGHT CONTROLLER
Constant light controller active. The luminaire dims istelf to the saved light level depending on the
ambient light level.
Constant light controller inactive. The luminaire has to be dimmed via the switch.
MODE 4 POWER ON
After an interruption to the power supply, the luminaire switches itself back on at 100%, inde-
pendent of whether the luminaire was switched on or off beforehand.
After an interruption to the power supply, the luminaire does not switch itself on, rather operates
in automatic mode.
MODE 5 SAVING THE LIGHT LEVEL
It is possible to save the light level by using the “Z“ button. The procedure takes about 10 se
conds, beginning with the blinking of the LED. After this 10 second pause, the light level will be
saved. The constant light controller dims the luminaire to this saved light level. We recommend
that after the light level has been saved, switching the Mode 5 “off“ in order to prevent accidental
re-saving.
“Save light level” function is blocked. Use of button “Z“ is not possible. The saved light level is pro-
tected against accidental re-saving.
MODE 6 SWARM FUNCTION
The optional swarm function LIGHTDIM CONNECT can be retrofitted and is available under the
article number PD51-0.
LIGHT LAG PERIOD
The light lag period can be selected between one minute and 30 minutes, as desired.
X minutes delay. If there is no motion over a time period of X minutes, the luminaire switches
itself off.
OFF
OFF
OFF
OFF
OFF
ON
ON
ON
ON
ON
20
