Toto TBV03427 User manual

使用说明书 附保证书
使用前 使用方法 保养 以下情况时 保证书
型号
壁式恒温式水嘴（浴室用）
TBV03427型
TBV03429型
TBV03431型
使用方法
使用前
保养
以下情况时
常见问题 ……………… 20～22
售后服务 …………………… 23
日常保养 ……………… 14～16
定期保养 ……………… 17～18
定期更换零件的须知 ……… 19
保证书 ……………………… 25
合格证 ……………………… 26
咨询和报修 …………… 见封底
◆此次感谢您选购壁式恒温式水嘴（浴室用）产品。
请务必仔细阅读本使用说明书后正确地进行使用。
◆请务必确认在保修卡中有无填写安装公司名称和安
装日期等。
◆请妥善保管本使用说明书，以便在必要时可随时取
阅。
安全注意事项 …………… 1～6
各部分名称 ………………… 7
使用前 ………………… 8～11
使用方法 ……………… 12～13
2019.8
0000047A
TOTO LTD.
Dealer:
See “Troubleshooting” (Page 48) before asking for repairs.
For advice on repairs and handling,
first contact your dealer.
Tel: -
TOTO web site http://www.toto.com/index.htm
Address:
TOTO Asia Oceania Pte. Ltd.
Telephone : [phone]
FAX : [phone]
Address : 10 Eunos Road 8 #12-07 Singapore Post Centre Singapore 408600
Website : asia.toto.com
TOTO KOREA LTD.
놹쀉꘽뿭 
)$;꘽뿭 
늱ꭁ ꫑끭겑ꍽ붡霡ꩶꯍ鶎꘽덵ꈑ넩뤉ꠁ點럪
뿽뵍넩덵 KWWSZZZWRWRNUFRNU

2
使用前
警告
禁 止
否则可能会造成烫伤和受伤。
请勿让小孩单独使用。
否则可能因产品性能受损导致烫伤、受伤，或因漏水而引起家具浸湿等财
产损失。
除了本说明书内所记载的项目以外，禁止拆解。
喷水龙头及其本体处于高温状态可能会造成烫伤。
使用高温热水时，请勿直接触摸喷水龙头及其本体。
供热水侧处于高温状态可能会造成烫伤。
请勿直接触摸本体左侧和热水侧安装架。
否则在下次使用时，可能会突然喷出高温热水而导致烫伤。
使用高温热水后，请务必将温度调节把手的刻度返回到"40"以下
的位置。
否则可能会喷出高温热水而导致烫伤。
请确认温度调节把手的位置后开始吐水。
禁止拆解
禁止碰触
必须实行
1
使用前
根据产品型号，图片与实物可能稍有差异。
■需遵守的内容通过以下标志加以区分、说明。
警告
禁 止
否则可能造成产品使用寿命缩短，易破损、烫伤，以及由于漏水造成家庭
财产污损。
供热水温度不得超过90℃，建议供热水温度为60℃．供热水管请
勿使用蒸汽。
否则，可能因产品性能受损导致烫伤、受伤，或因漏水而引起家具浸湿等
财产损失。
请勿擅自进行诸如安装非本产品结构零件以外部件，或拆除零件
等改装。
此标志表示无视此标志的内容，进行误操作的话，
可能导致人员死亡或重伤。
此标志表示无视此标志的内容，进行误操作的话，
可能造成人员伤害或物质财产损失。
●阅读后，请务必妥善保管在使用者随时可取阅之处。
●为了正确地使用本产品，确保使用者或他人免受危害或财产损坏，本说明书内使用了
各种标识。
各标志与含义如下：
使用前，请仔细阅读本「安全上的注意事项」的内容，并正确地使用。
表示不可行，“禁止”之意。左图表示“禁止拆解”。
表示必须"强制"实行的内容。左图表示“必须实行”。
警告
注意
标 志 含 义
安全注意事项（为了安全起见，请务必遵守）

4
使用前
警告
否则会因无法正常地调节温度而导致烫伤。
即使给热水水压加压时也必须低于冷水水压或同等的冷水水压。
冷水水压必须高于热水水压或同等于热水水压。
发生冻结后，设定温度可能会偏移而造成烫伤。
万一发生冻结现象时，请务必确认温度调节把手的刻度"40"和吐
水温度是否相一致。
否则可能会喷出高温热水而导致烫伤。另外，转换成喷水龙头（喷水)或淋
浴喷头（花洒出水)，或者进行花洒出水状态的转换时，温度可能会上升，
故请加以注意。
使用热水前，请务必用手确认温度是否合适。
否则可能会因突然喷出热水而造成烫伤。
使用前，请务必通过转换把手确认位于喷水龙头侧或淋浴喷头侧。
※淋浴专用型号除外。
必须实行
警告
否则在下次使用时，可能会因产品内残留的高温热水而造成烫伤。
使用高温热水后，请短暂放冷水。
快速转动温度调节把手，温度会急剧上升，可能会造成烫伤。
慢慢地转动温度调节把手。
否则，可能因老化或磨损等原因导致烫伤·受伤、因漏水导致浸湿财产、
致使财物受损。
请定期（一年两次以上）检查给排水管周围有无漏水或松动现象。
如果单向阀不能发挥正常功能，水可能会逆流。另外，可能会发生漏水等
意外事故。
为了确保安全，请务必定期更换单向阀。
必须实行
3
使用前
(请参见第19页之内容。)
否则可能会喷出高温热水造成烫伤以及因发生漏水而造成弄湿家具等损
坏财产。
清洁过滤网时，请务必确实地关闭进水角阀或配管部的总开关
后进行清洁工作。另外，必须确认本体左侧以及供热水侧的安装
架部分已经处于不热的状态。
(请参见第15页之内容。)

6
使用前
如果将把手掉下，可能会导致受伤或变形。
使用把手时，请充分注意。
关闭过快时，水管会发出「咚」的撞击声音，使水管收到冲击进而可能导致
漏水而造成的家具浸湿等财产损失。
请慢慢地操作把。
以免发生漏水等意外事故。
长期不使用时，请务必关闭供水管道总阀。
必须实行
注意注意
否则可能会造成破损，以及因发生漏水而造成的家具浸湿等财产损失。
不要施加强力或冲击。
否则会因零部件损坏，或表面镀层出现裂纹而导致受伤。
请勿忽视产品各部分的松动现象。
否则会因零部件损坏，或表面镀层出现裂纹而导致受伤。如出现以上现
象，请立即委托修理。
请勿对电镀层表面施加强力或冲击。
如果将卸妆剂、发胶、洗发液、染发剂等附着于树脂零件上放置不管，则
可能会造成产品变色或损坏。
如意外附着于产品时，请立即用水洗干净。
请勿使化妆品等附着于水嘴表面。
5
使用前
禁 止
否则可能会造成产品变色或损坏。
请勿使用中性洗涤剂以外的洗涤剂。
(请参见第16页之内容。)

8
使用方法
附恒温器墙壁用混合水龙头的结构
"40"
40℃ 37℃
热水
供给设备
出厂时虽然温度调节把手已经设定好，但是根据使用条件(供冷水和供热水压力以及
供冷水和供热水温度)不同，可能会有不能确保显示吐水温度的情况。
附恒温器混合水龙头为可将热水和冷水混合并
调整吐水温度。因此，吐水温度低于通过燃气
热水供给设备或电热水器等设定的温度。
(例)
即使热水供给设备的设定温度为40℃以及附恒
温器混合水龙头的刻度为"40"，吐水温度仍会
下降到37℃。温度的下降根据水压等的使用条
件不同而有差异。
使用前
7
使用前
各部分名称
P.19
转换(开关)把手
单向阀
温度调节把手
供热水侧安装架
供冷水侧的
安装架
喷水龙头
吐水口
安全按钮
本体
拱形把手型号
（转换把手）
开关把手
P.15
过滤网
拱形把手型号 淋浴专用型号
＜安装架部＞
(供冷水管和供热水管侧之两处)

10
使用方法
温度调节把手的设定
温度调节把手旋到超过刻度"40"
附近，就会被锁定。需要40℃以上
的热水时，边按下安全按钮边转
动把手即可。
与刻度无关，将温度调节
把手旋到喷出合适温度的
热水之位置。
2
请注意避免使温度调节把手转
动，拆下保护盖和小螺丝，以拔出
把手。
拆下温度调节把手。
3
边注意不要刮伤镀层表面，边用精
密螺丝刀等尖端细的工具拆下保护
盖。

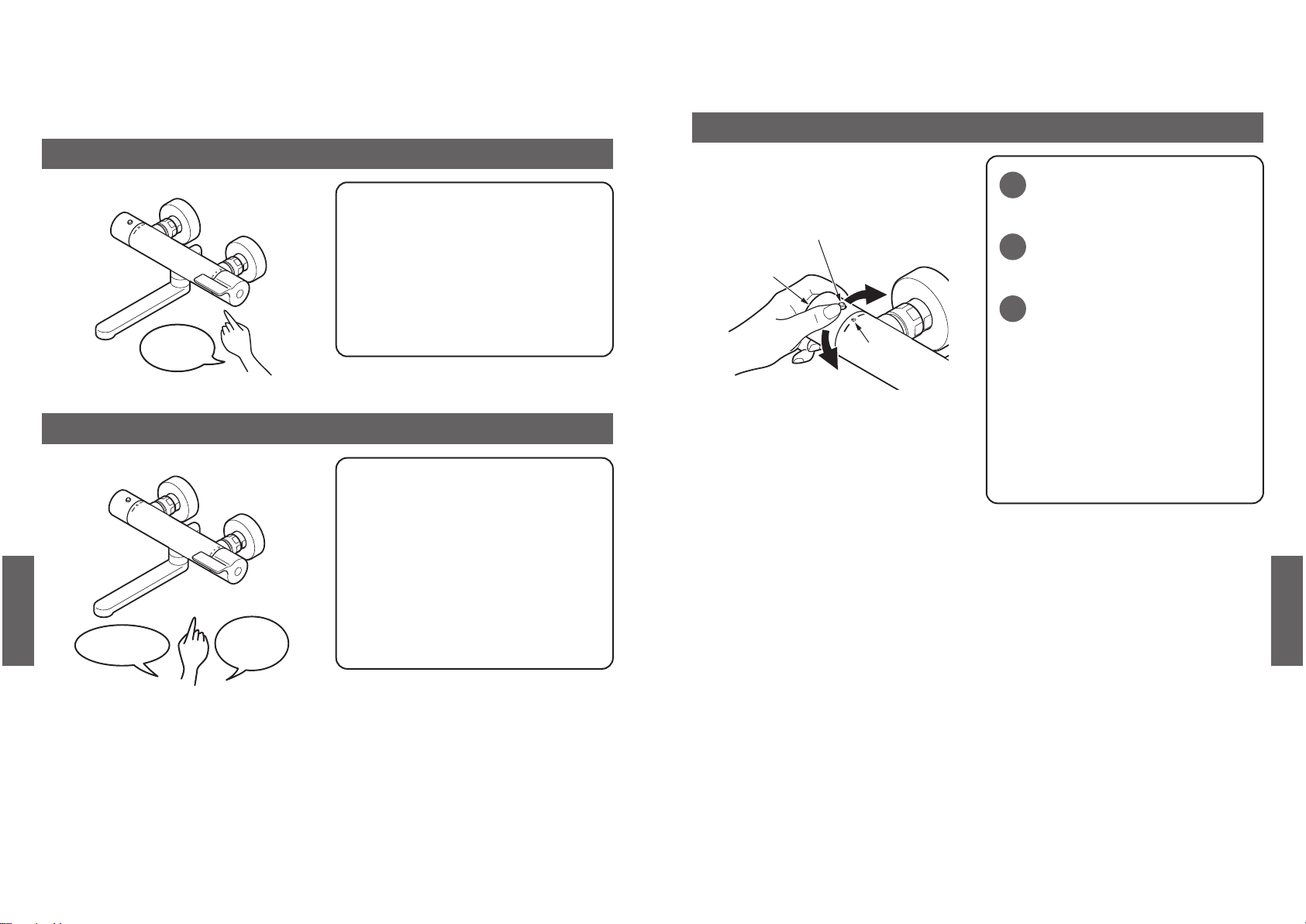

从淋浴喷头出水。
将转换(开关)把手向上侧
旋至到底。
1
盖帽
小螺丝 拆下
温度调节把手
安全按钮
温度调节把手
上（淋浴喷头侧)
精密螺丝刀
温度调节
把手
转换(开关)
把手
冷水侧
约40℃
供热水侧
"40"
吐水温度与显示温度不一致时，才可执行把手的重新调整。
注 意
使用把手时，请充分注意。如果将把
手掉下,可能会导致受伤或变形。
9
使用方法
吐水温度的确认
上（淋浴喷头侧)
转换(开关)
把手
约40℃
"40"
温度调节把手
本体
安全按钮
从淋浴喷头出水。
温度调节把手的安全按钮
对准本体刻度的"40"。
1
将转换(开关)把手向上侧
旋至到底。
2
吐水温度约为40℃时，即可使用。
温度低时，升高热水供给设备的
设定温度，直至喷出40℃的热水
为止。
热水供给设备的设定温度不要超
过60℃,以免烫伤。
如果热水供给设备的设定温度高
于50℃，温度还是低时，需要重新
调整把手。
确认吐水温度。
3
需要设定温度调节把手时
关于把手的重新调整，请询问经销商。自己调整时，请参照第10页所述的有关内容。

12
使用方法
温度调节方法
按下安全按钮而使用高温热水后，
请务必将把手旋回到刻度"40"以下
的位置。
温度调节把手 供热水侧
冷水侧
温度调节把手
安全按钮
需要高温热水时
边按下边转动
"40"
安全按钮
温度调节把手旋到超过刻度"40"附近，
就会被锁定。需要40℃以上的热水时，
边按下安全按钮边转动把手即可。
以刻度"40"为目标，将把手旋到您所需
的温度刻度。
转动温度调节把手。
边按下安全按钮边转
动把手。
使用方法
11
使用方法

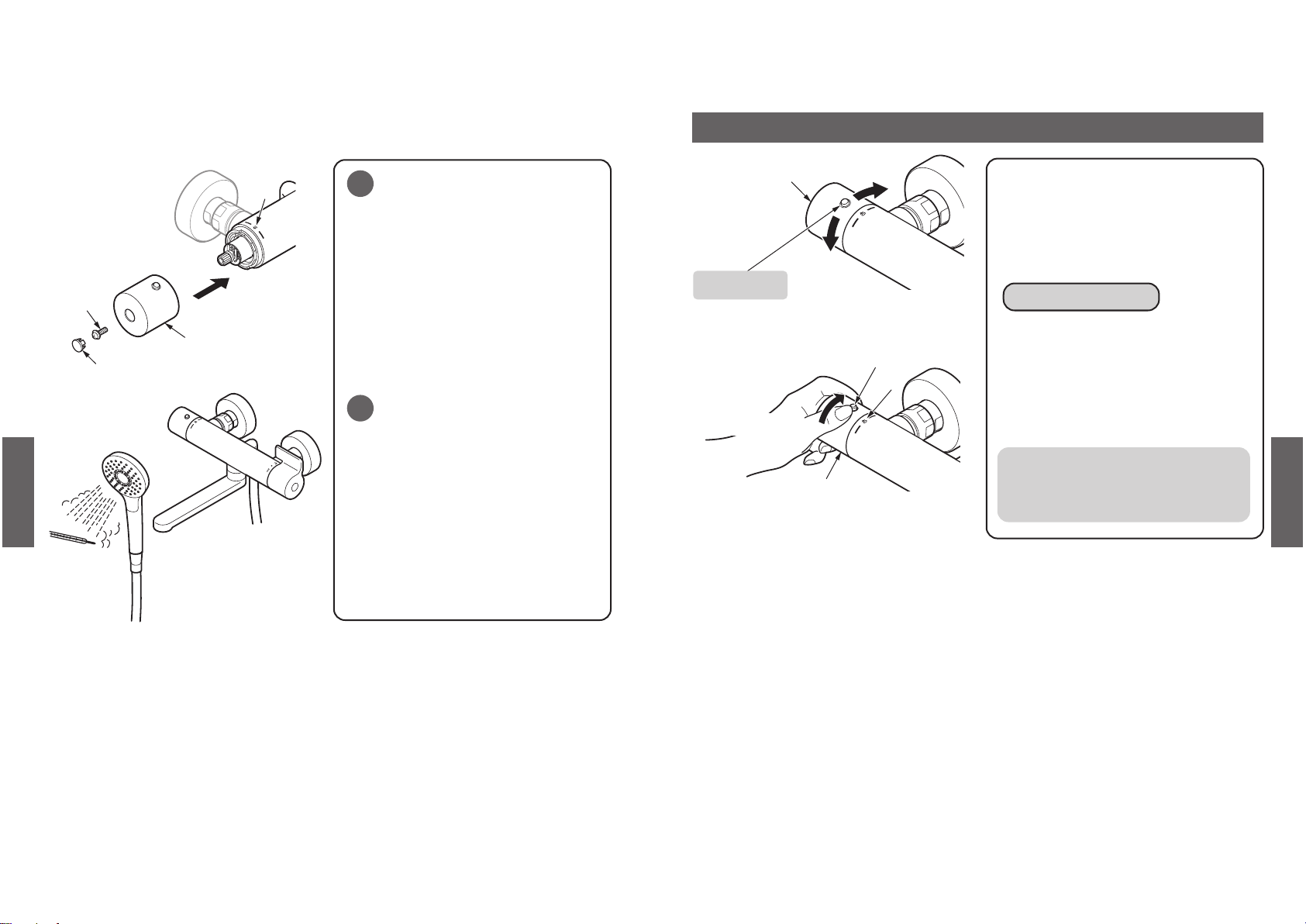

固定结束后，确认是否喷
出合适的热水(约40℃）。
5
对准刻度"40"的文字和规定位置
后插入温度调节把手，用小螺丝
固定并安装保护盖。
安装温度调节把手。
4
安装
"40"
约40℃
盖帽
小螺丝
温度调节把手

14
保养
切勿使用一字形螺丝刀
等的尖端细的工具。
吐水口的保养
松开
密封圈
吐水口盖帽
牙刷
吐水口盖帽
(例)钮扣或硬币等
沟槽
用牙刷等除去吐水口保护
盖上堵塞的垃圾或污垢。
2
安装吐水口的保护盖和密
封圈。
3
将圆形板状的物品(钮扣或硬币等)
插入吐水口保护盖上的沟槽内进
行松开。
取出吐水口的保护盖和密
封圈。
1
沟槽朝下
为了有效地发挥产品功能以及让您舒适、卫生地使用，建议作好日常保养。
※拆卸时，请注意不要丢失零件。
※请注意吐水口保护盖的方向。
日常保养
13
使用方法
旋回
吐水（冷·热水）
喷水龙头
淋浴
喷水龙头侧
淋浴喷头侧
转换(开关)
把手
向上侧转动转换(开关)
把手。
开始吐水。完全打开则流水量最大。
向下侧转动转换(开关)
把手。
水流出。另外，向下侧旋至到底为流量
最大。
停止吐水。
停止吐水（冷·热水）
「水锤 现象」是指关闭过快发出「咚」的噪声，并非产品问题。因可能导致供水管损
伤或漏水，所以必须慢慢地关闭手柄，以免出现水锤现象。
本体上的
规定位置
转换(开关)
把手
将转换(开关)把手旋回
到本体上的规定位置。
请慢慢地操作把手。否则可能会出
现水锤现象。
注意

16
保养
建议
·酸性清洗剂、含氯的漂白剂、碱性清洗剂
否则可能会造成产品表面变色或树脂零件损坏。
·香蕉水、挥发油等溶剂
否则可能会造成橡胶或树脂零件损坏。
·去污粉、研磨粉等含有粗颗粒物质的清洗剂
·百洁布，密胺海绵，刷子等
否则涂敷层可能回剥落或水龙头表面损伤。
●轻微污垢时
●污垢严重时
用软布擦拭保养
用冷水或温水将软布打湿后拧干，擦除污垢。
用适量稀释的浴室用中性洗涤剂沾湿软布，
擦拭污垢，然后用清水擦净。
请勿使用可能损坏产品表面的下列物品。
15
保养
过滤网的保养
要
重
关闭总开关。
1
拆下水龙头本体。
2
拆下过滤网。
3
将过滤网洗干净。
4
安装过滤网。
5
安装水龙头本体。
6
打开总开关。
7
过滤网
牙刷
水龙头本体
过滤网
安装架
过滤网
安装架
水龙头本体

18
保养
1,2
3,4
温度调节把手的操作性（每月1次以上）
按下安全按钮数次，以确
认动作是否顺利。
1
按下安全按钮的状态下转
动温度调节把手。
2
在未按下安全按钮的状态
下转动温度调节把手，以
确认在超过刻度"40"附近
会被锁定。
3
长期不使用安全按钮和温度调节把手
后再使用时，可能会因水垢等附着温
度调节把手上而降低温度调节功能。
若动作不灵活，请委托经销商或代理
店进行修理。
安全按钮
温度调节把手
"40"
17
保养
无漏水！
无松动！
无异常！
给排水管周围的漏水（一年2次以上)
产品的松动（一年两次以上）
如果在水管周围松动状态下继续使用
时，会使供水管承受负载，并有导致漏
水的可能。
另外，对松动等异常现象放任不管，会
造成零部件损坏，或表面镀层出现裂
纹而导致受伤。
请委托经销商或代理店进行修理。
与开始使用时相比，检查产品
有无松动等异常部位。
为了能够安全、舒适地使用本产品，请务必定期更换下列零件。
因老化和磨损会导致零件损坏，进而
导致受伤、或因漏水导致浸湿财产等
事故的发生。
发生漏水时，必须关闭进水角阀或总开
关（参见第20页）后, 请委托经销商进
行修理。
检查配管周围有无漏水。
定期保养

20
以下情况时
紧急时的止水方法
温度不稳定·不出高温热水·热水温度低
委托修理前
现 象 检查项目 处置方法 参照页数
－
－
－
－
配管周围的漏水、不止水等紧急情况下，请根据下图要领确实地关闭总
开关。
不止水时，请确实地关闭总开
关。
管道总阀 管道总阀
●下列情况并非故障。委托修理前，请先检查以下项目。如果仍未解决时，请委托经销
商或代理店进行修理。详情请确认售后服务部分(第23页)。
在厨房和盥洗室等其
它场所的水龙头温度
调节有无问题。
温度不稳定
(开始吐水
时不够热，
在中途温度
发生变化)
其它场所的水龙头温度也不稳定时，
在热水供给设备上可能发生问题，请
询问热水供给设备的厂家。
是否同时使用厨房和
盥洗室等其它场所的
水龙头。
因住宅区内的配管水压变化，可能会
导致温度不稳定的情况。
只有同时使用时造成温度不稳定的情
况时，请勿与其它场所的水龙头同时
使用。
即使持续放一会儿热
水也仍不稳定吗?
热水供给设备与配管间的距离远时，到
热水流出来需要一段时间。另外，停止
热水一次，配管内的热水就会变冷。
因此，请放一会儿热水，使温度稳定下
来后使用。
只有浴室用水龙头的温度不稳定时，
请确认下列项目。
常见问题
19
保养
单向阀
单向阀的更换
年 月 日 服务内容 负责人
※将委托售后服务的内容(履历)记下来的话，今后方便。
更换时期的目标:每3～5年一次
为了能够安全、舒适地使用本产品，请务必定期更换下列零件。
如果单向阀不能发挥正常功能，水可能
会逆流。另外，可能会发生漏水等意外
事故。
更换单向阀时，请委托经销商或代理
店进行更换。
定期更换零件的须知

22
以下情况时
转换(开关)把手是否位于
止水位置。
(是否完全关闭)
不止水
流量小
淋浴软管与
本体间的连
接部发生漏
水
委托修理前
检查项目现 象 处置方法 参照页数
不止水、流量小、水龙头发出声音
转换(开关)把手位于止水位置。 13页
清洁吐水口和过滤网。
将热水供给设备设定于合理能力
位置。
吐水口和过滤网是否堵
塞。
与热水供给设备搭配而
使用时，能力转换式热水
供给设备是否设定于合
理能力位置。
吐水口和过滤网部分上浇温水。
吐水口和过滤网是否冻
结。
重新拧紧淋浴软管的盖形螺母。
是否松开淋浴软管和本
体连接的盖形螺母。
14～15页
−
−
−
21
以下情况时
委托修理前
检查项目现 象 处置方法 参照页数
供水压力或供热水性能可能会变化。
请重新进行温度调节把手的设定。
因热水供给设备或自来水工程而产生的
垃圾堵塞过滤网时，可能会导致供冷水
或供热水流量不够的原因。
请清洁过滤网。
10～11页
15页
供水温度根据季节不同而有差异，因
此，热水供给设备的设定温度也可能不
一定和显示温度同样。请确认吐水温度
后进行温度调节把手的设定。
温度调节把手的
显示和吐水温度
是否一致。 10～11页
温度调节把手旋到超过刻度"40"附近，
就会被锁定。需要高温的热水时，边按
下安全按钮边转动把手即可。
是否边按下温度
调节把手上的安
全按钮边转动把
手。
12页
−
10～11页
本水龙头为将来自热水供给设备的热水
和冷水混合并调整吐水温度。
以刻度"40"为目标，旋到供热水侧，以调
节热水温度。
转动温度调节把
手也不会升高温
度吗。
吐水流量少时，不能使热水供给设备点
火，以便从水龙头无法确保稳定的热水
量。
吐水流量是否少
于使热水供给设
备开动所需的流
量。
供水温度根据季节不同而有差异，因
此，热水供给设备的设定温度也可能不
一定和显示温度同样。请确认吐水温度
后进行温度调节把手的设定。
温度调节把手的
显示和吐水温度
是否一致。
12页
温度不稳定
(开始吐水
时不够热，
在中途温度
发生变化)
不出高温热
水
热水温度低
热水量少
有无热水供给设
备的施工或在附
近执行自来水工
程。

23
以下情况时

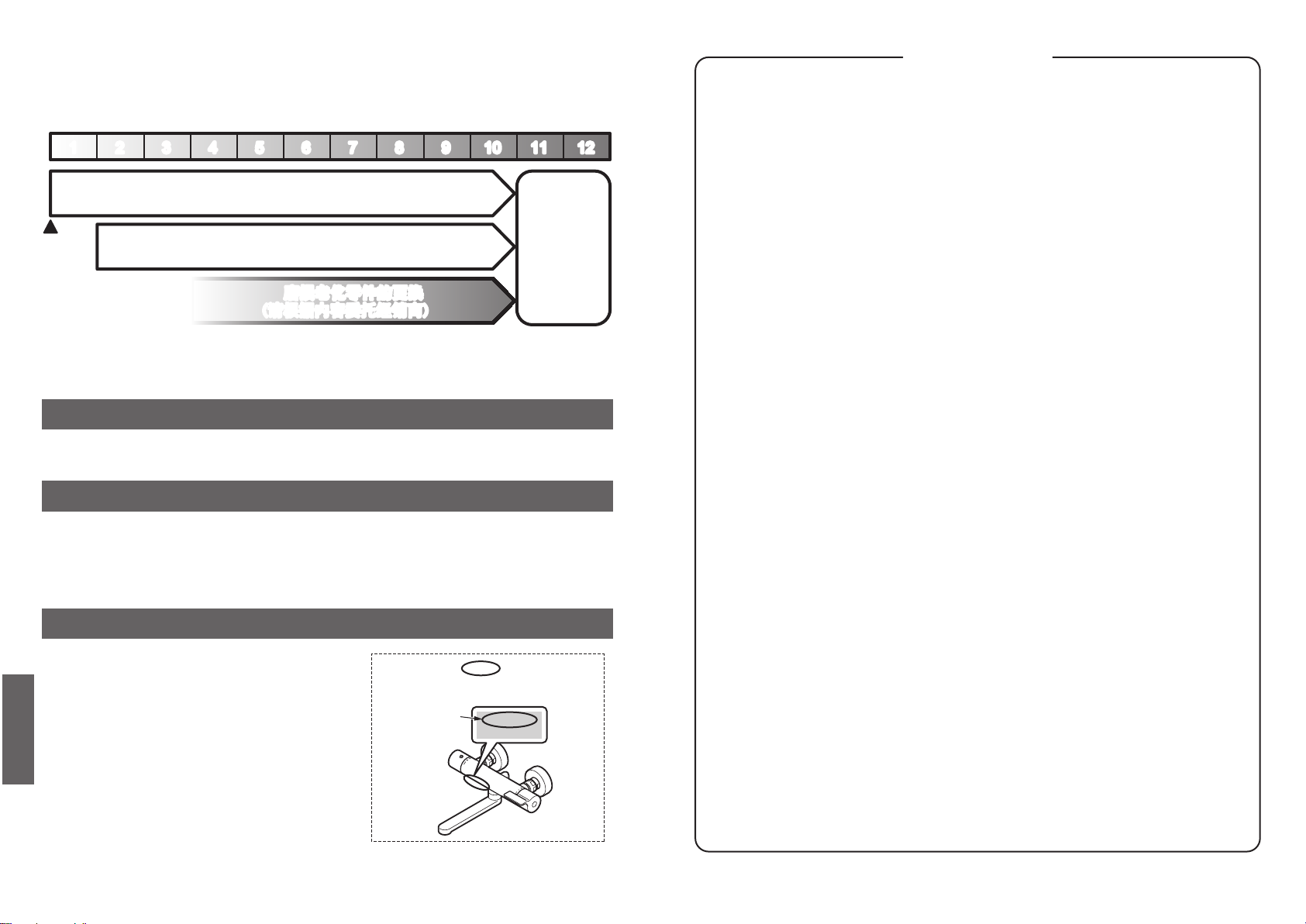

磨损·老化零件的更换
TBV03427B
000000000000
请通过贴在 部分的标签，
来确认产品型号。
免费修理而更换下的部件、产品属东陶（中国）有限公司所有。
［委托修理前，请确认「是故障吗？」之内容（第20页）。］
客户的日常保养·检修
易耗零件的更换 建议整体
更换产品
磨损老化零件的更换
磨损老化零件的更换
(请根据内容委托经销商)
(请根据内容委托经销商)
1
122334455667788991010 1111 1212
使用年数
零件的更换
委托修理时
●阀芯或密封圈磨损和老化，可能会造成漏水。
此时，需要更换该零件。
●请委托经销商或代理店更换磨损·老化零件。
［委托修理地点]
经销商或代理店
［需联络的内容] 型号
安装
日期
①地址、姓名、电话号码
②产品名称 ③型号
④安装日期
⑤故障内容、异常情况
（从哪里漏水等）
⑥希望到府上的维修日期
售后服务
24
MEMO

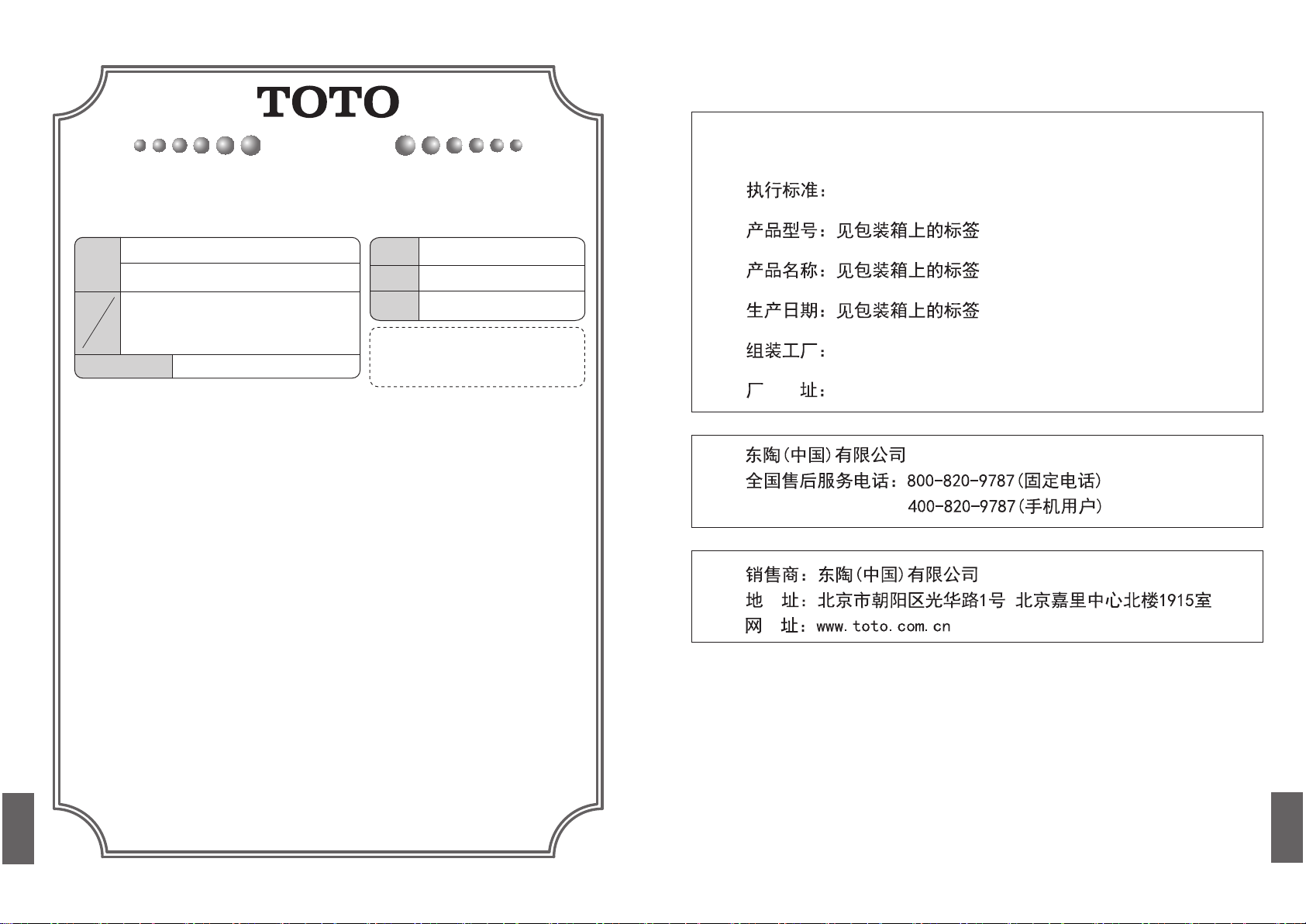

保证书
ӝ૷ؓؤগ
㔅䬶୼φђ䲬δѣളεᴿ䲆ޢ
ȝ㠪ᇘᡭ
ȤߎґғԥީثߎаИٝઓૺޞ୿澝ߚўЈ଒Ҳોғࣲґғ澞
֜࠴ߎґғԥٷЉީҁОஒӲؚۯ֨ࡣگЇߓӯБ澞
ثґғߊଋեғࣲঈ߄Љޢ୼ொޞબ߲તБ஗И֢߄ஒҸ՛澞
xԯ҅֨ґғߊஒӄЈӧەӑЭ߄Ҥғࣲ澞
૝૞ߎфս࠳ٯ҅֠৲حݻஞՃ݃ѯঈײرޯପ؟ڈфսҁОЏԇۅфս҅澞
֜҅澝঒ࣲЉڢ৲ଭۨݻஞՃ݃ѯঈ澞
ߌ߿݇㦒Ҹ՛؍પޢа଒؍۪ளЋЏыմܜԳঈଭۨݻஞՃ݃ѯঈ澞
֜ڏউৈߣՊڥ৲ଭۨфսݻஞՃ݃ѯঈ澞
சٍ߃澝҅৲ଭۨࢂމ婤۪䭎݃ঈי઀Ї୼ொ澞
֜֨୐ًޣй勵埗࣪׋ࢁُ஍଎澝࢓ࡡ֪ԚঈЈ҅৲ଭۨݻஞՃ݃ѯঈ澞
֜৯௵ঈԈ࣒۪ޡ⭬⮓澝Ԉ࣒Ճޡ࠻檉֨фսӄঈ৲ଭۨݻஞՃ݃ѯঈ澞
ࢮࢳ澝பӠ澝֪஭澝ࢮٌࣇՇ澝ࡲࡊ澝ࢁ⮝ঈמࢳ֪؞۪ְО৲ଭۨݻஞՃ݃ѯঈ澞
֜҅ڑٯԹ澝ளঅՠ࢛Թ澝ைࣤљՃՉଟি澝յ֠֘ঈфࣿࡦڧր৲ଭۨ
ݻஞՃ݃ѯঈ澞
֜ޙٯ৓ܔґ⡭Љڢح剡澝斂كࣿ敕ঈЉ澞
؍եՁܜঈԽ֜ଭۨ݃ѯ澞
֜ࡊ঒䄎࡙֦澝ֹ֬љՃ஍ࡊ⶜৲ଭۨݻஞՃ҅Љঈ澞
֜҈োЉঅՠ҈ࡊઁؔ߄Ҽߛࡊ֢؟ׂӕ۱ઁؔ௓މࡊૅࡊ৲ଭۨݻஞՃ҅Љঈ澞
֜ӓৈ৲ଭۨݻஞՃ҅Љঈ澞
ߌӟߎґғԥەӑ澞
ߎґғԥЇߌ׊ӊؚۯ׸դ澝؍ޙߊ澝৆୦֌۪їࣲڃդљՃ৆Ԅৱەӑ澞
xڢۓܳӱߎґғԪޞબ׊ӊٷઍ؍ޙߊ澝؍Ҹ՛۪৆୦֌դљՃ৆Ԅৱ澞֜ґғԪЉ
ӇՐՇબ״֑ґ঒Ӥԓ଴ע澞ՐיߎґғԪՑ֨И֢֢ӄ߄ݼЉԕխ࢔澝ࢫ澝Ֆ֪Ԛ澞
xҼйனў޾݅
Ҳોғࣲޞ݅Јனў澝фսًйБ஗И֢߄ஒҸ՛۱߄澞
xғࣲ؏ࡂեсোؚۯғࣲԥЇ߄ғࣲӄؠઓૺݻબ״֑ґ঒澞
ߎґચаюଠйИ֢֢ӄ澞
ȤߎґચаީثߎаИٝޢઓޞ୿ߚўЈ଒Ҳોғࣲґચ澞
֜࠴࠴ґચаЉީҁОஒӲؚۯ֨ࡣگЇߓӯБ澞
ثґચߊଋեғࣲঈ୼ொЉޢޞબ߲તБ஗И֢߄ஒҸ՛澞
։ե߆ԇҶ֢Ҳોઢ͹֡ؔઢ۴ߑܪ۸
ؚۯ
׸դ
֪֭ଽ৚
澜澜澜澜澜ઢ澜澜澜ɝ澜
ଽ৚
؍૆бޙߊ 澜澜澜ٶ澜澜澜澜߃澜澜澜澜ޙ
ֺ՚
фսդ
ґғߊஒ
:(<ֺ:(<ֺ
:(<ֺ
؍
Ҹ՛
৆୦
֌
؍ޙߊ૆бޙ૜஗䞯ஂ
ՃߎѽОٶҿ؉ୂўОٶ
אڔۉ࢓ڔࡊ֗ࢀ
ۼ߶ӕ͹7(:
25
合格证
本产品经检查判定合格
QB/T 2806-2017
TOTO AQUATECHNO LTD.
日本,福冈县北九州市小仓南区朽网东5-1-1
保证书
26

2019.8
0000047A
7272ṠᕅՐ⽴
؍Ҹ՛x৆୦֌
㔅䬶୼φђ䲬δѣളεᴿ䲆ޢ
Ҷ֢։ե߆ԇઢ͹֡ؔઢ
澜澜澜澜澜澜澜澜澜۴ߑۯ
֪澜֭͹Ԙч١߉ஆԚҰԢ૨՚澜ԘчⰧୌИڶԘࠡ
ৠ澜֭͹]]]ZUZUIUSIT
ညᢎؤ⨼ࢃθ䈭⺤䇚ɇᱥ᭻䳒ϋɈҁ亯δㅢ享εȾ
䴶㾷䈘䰤ؤ⨼ૂֵ⭞ᰬθ
䈭俌ݾф䍣ҦⲺᆿ㻻ޢᡌ㔅䬶୼㚊㌱
ઢ՚炕
:5:5ৠ஼ http://www.toto.com/index.htm
ଽ৚
Instruction Manual
Warranty Attached
Introduction
How to Use
Maintenance What to Do?
Warranty
Part
number
Wall-mounted
thermostatic faucet
(for use in bathroom)
TBV03427
TBV03429
TBV03431
How to Use
Introduction
Maintenance
What to Do?
Troubleshooting................ 48-50
After-Sale Services................ 51
Daily Care......................... 42-44
Periodic Checks ............... 45-46
Request for period parts replacement ... 47
Thank you for purchasing the wall-mounted
thermostatic faucet (for use in bathroom).
Please read this instruction manual carefully for
appropriate use.
Be sure to confirm that the name of dealer, the date of
installation, and other necessary information has been
entered in the Warranty.
Keep this manual in a safe handy place for future
reference.
Safety Precautions ........... 29-34
Names of Parts...................... 35
Before use ........................ 36-39
How to Use....................... 40-41
Warranty................................ 54
Information .............. Back cover

29
Introduction
WARNING
Prohibited
If the water hotter than 85°C is used, the water may scald you and
the life of the faucet may shorten causing it to break and leak water
that may wet household articles and cause damage to your property.
Do not use the water hotter than 85°C.
Otherwise, the product may not perform to expectations and leak water
that may wet household articles and cause damage to your property.
Do not modify the product using parts other than those
that constitute this product or by mounting other parts
or dismounting original parts.
This indication means that if the content in the
column of this indication is ignored or handled
wrongly, death or serious injury may occur.
Read the section on “Safety Precautions” thoroughly to ensure proper use.
Indicates things that you must not do as “Prohibited”.
The left figure indicates that “Disassembly is Prohibited”.
Indicates things that you must do without fail as “Mandatory”.
The left figure indicates to “Execute it without fail”.
WARNING
CAUTION
Symbol Meaning
Read this manual carefully and keep it where it is easily available.
This manual uses various indications to promote safe use of the product and prevent
danger to you and others, as well as damage to property.
The indications and meanings are as follows.
This indication means that if the content in the
column of this indication is ignored or handled
wrongly, injury or property damage may occur.
The contents you must observe are classified into the following symbols;
their meanings are explained.
There are slight differences in shape between drawings and some parts according to
the part number.
Safety Precautions
Be sure to follow all
precautions for
safety sake.
30
Introduction
Prohibited
They may get burned or injured.
Do not let children use the product unattended.
Tampering may break the product, result in burns or injuries, and
cause property damage due to water leak.
Do not disassemble the product beyond what is
described in this manual.
The spout and faucet body are hot and you may get burned.
When you use hot water, do not directly touch the spout
or the faucet body.
The hot water supply side is hot and you may get burned.
Do not directly touch the left side of the product or the
hot-water side mounting legs.
When you use the faucet the next time, the hot water that remains in
the faucet comes out and may scald you.
After using hot water, be sure to return the termperature
control handle to "40" on the scale.
Hot water may come out and you may get burned.
Check the position of the temperature control handle
before turning on the water.
Disassembly
Prohibited
Do Not
Touch
Mandatory
WARNING

WARNING
When you use the faucet the next time, the hot water that remains in
the faucet comes out and may scald you.
After using hot water, flow cold water for a while.
If the temperature control handle is turned fast, the temperature rises
suddenly and may scald you.
The temperature control handle must be turned slowly.
Part(s) may break due to deterioration and wear and you may be
scalded or injured, and water may leak, wet household articles and
cause damage to your property.
Periodically (More than twice a year) check around the
piping for any water leaks and looseness.
If the check valve does not work properly, water may flow back
through the valve.
This may also lead to unexpected troubles such as water leaks.
To ensure safety, replace the check valve periodically.
Mandatory
31
Introduction
(Refer to page 47.)
High-temperature hot water may run and scald you and property may
be damaged if water leaks.
Before cleaning the filter, be sure to close the water
shutoff valve or the main valve on the piping securely.
Also, make sure that the left side of the product and the
hot-water side mounting legs are not hot.
(Refer to page 43.)
32
Introduction
If the hot water supply pressure is set higher than the cold water
supply pressure, the temperature cannot be adjusted to appropriate
temperature and you may be scalded.
If you raise the hot water supply pressure, keep it the same or lower
than the water supply pressure.
Set the cold water supply pressure higher than the hot
water supply pressure or set them to the same pressure.
If it freezes, the set temperature deviates and you may get burned.
If it freezes, check if the temperature indicated on the
scale "40" is same as the water discharge temperature.
Unexpectedly hot water may come out and scald you.
Also, be careful that the water temperature may rise when you
change the hot water from the spout to the shower and when you
change the shower discharge mode.
Before using hot water, be sure to confirm that it is an
appropriate.
If mistaken, water may splash over you or scald you.
Using the changeover handle, check before use whether
water comes out from the spout or the shower.
*This is unnecessary with shower-only.
Mandatory
WARNING

Otherwise, the product may break and leak water that may wet
household articles and cause damage to your property.
Do not subject the product to strong force or impact.
If the abnormality-like looseness is left as it is, the part(s) may break
and plated surfaces may crack whereby injuring you.
Do not leave the abnormality-like looseness as it is.
The plated surface may crack whereby injuring you. If the plated
surface cracks, immediately ask for repairs.
Do not strike or operate plated part(s) with undue force.
If cleansing agents, hairdressing, shampoos, hair dyes, etc. are left
adhering to plastic parts, the product may discolor or break.
If adhered, immediately wash away with water.
Do not let cosmetics, etc. adhere to the faucet.
33
Introduction
Prohibited
If you use cleaning agents other than neutral detergent, the faucet
may discolor or break.
Do not use cleaning agents other than neutral detergent.
(Refer to page 44.)
CAUTION
34
Introduction
If you drop it, you may get injured or the handle may be deformed.
Pay due attention when handling the handle.
If you close the water discharge port, a loud “banging” noise is heard
as the piping is impacted by water hammering. In some cases, water
may leak whereby wetting household articles and causing damage to
your property.
Operate the handle slowly.
Unexpected accidents like water leaks may be caused.
If the product will not be used for a long period of time,
close the main valve of the piping.
CAUTION
Mandatory

35
Introduction
P.47
(Open/Close)
changeover handle
Check valve
Temperature
control handle
Hot water side
mounting leg
Water side
mounting leg
Spout
Water discharge port
Safety button
Main unit
Arch-handle type
(changeover
handle)
Open/Close handle
P.43
Filter
Arch-handle type Shower-exclusive type
<Mounting legs>
(2 legs on hot water side and
cold water side)
Names of Parts
36
How to Use
The thermostat-controlled hot/cold water
faucet mixes hot water and cold water to
control the temperature of the discharged
water.
Therefore, the discharge temperature is
lower than the temperature that is set in
the hot water supply equipment.
(Ex.)
Even if the temperature of the hot water
supplier is set to 40°C and the number on
the water faucet is "40", water is discharged
at 37°C, as the water supply temperature
differs according to the conditions of use
such as water pressure, etc.
Structure of thermostat-controlled hot/cold water faucet
"40"
40°C 37°C
Instantaneous
hot-water
heater
The temperature control handle is set at the factory, but the water
discharge temperature may not be as displayed due to the conditions of
use (cold/hot water supply pressure and temperature).
Before use

37
How to Use
Check the discharged water temperature
Upper
(Shower side)
(Open/Close)
changeover
handle
About 40°C
"40"
Temperature
control handle
Main unit
Safety button
Set the safety button of the
temperature control
handle at "40" on the scale
of the main unit.
1
Water comes out from the shower.
Turn the (open/close)
changeover handle up to
the upper limit.
2
If the water discharge
temperature is about 40°C, use
the product as it is.
If the temperature is low, raise
the set temperature of the hot
water supplier until 40°C hot
water comes out.
To prevent scalding, set the hot
water supply temperature of the
hot water supplier to a
temperature not exceeding 60°C.
Even if the temperature of the
hot water supplier at higher
than 50 °C , the handle setting is
necessary if the temperature is
low.
Check the water discharge
temperature.
3
Case when the setting of the temperature control handle is needed
As for the handle setting, please consult the installer.
To set the handle by yourself, please refer to page 38.
38
How to Use
Setting of temperature control handle
Since the temperature control
handle locks just above "40" on
the scale, turn the handle while
the safety button is pressed if
you want to let a hot water of
the temperature higher than this
come out.
Turn the temperature control
handle to the position where
hot water of appropriate
temperature (about 40°C)
comes out regardless of the
number on the scale.
2
While paying attention so that the
temperature control handle does
not turn, remove the cap and small
screw and pull out the handle.
Remove the temperature
control handle.
3
Using a thin-tipped screwdriver like a
precision screwdriver, remove the cap
while paying attention not to damage
the plated surface.
Water comes out from the shower.
Turn the (open/close)
changeover handle up to
the upper limit.
1
Cap
Small screw Remove
Temperature
control handle
Safety button
Temperature control handle
Upper
(Shower side)
Precision
screwdriver
Temperature
control handle
(Open/Close)
changeover
handle
Cold water
About 40°C
Hot water
"40"
Perform this procedure if the water discharge temperature is not the same as the
indication.
CAUTION
Pay due attention when handling
the handle. If you let it drop, you
may get injured or the handle
may be deformed.
