SVERIGE S

ALLMÄNT

Läs igenom denna bruksanvisning noggrant, eftersom den

innehåller viktiga anvisningar beträande säkerheten vid

installation, användning och underhåll. Förvara bruksanvis-

ningen för framtida bruk. Apparaten har utarbetats för att

användas med frånluftsdrift (med luftutblås utomhus - Fig.1B)

och med kollterdrift (återcirkulation av luften till omgiv-

ningen - Fig.1A) eller med extern motor (Fig.1C).

SÄKERHETSFÖRESKRIFTER

1. Var uppmärksam om utsugningskåpan fungerar samtidigt

som en brännare eller eldhärd som är beroende av omgiv-

ningsluften i rummet och som drivs med annan typ av energi

än elektrisk energi, eftersom utsugningskåpan suger upp luft

från rummet som brännaren eller eldhärden är i behov av

för sin förbränningsprocess. Undertrycket i lokalen får inte

överskrida 4 Pa (4x10 -5 bar). För att garantera säkerheten

rekommenderas därför en god ventilation av lokalen. Vad

beträffar det utvändiga utsläppet skall de i det aktuella landet

gällande normerna och föreskrifterna respekteras.

Innan apparaten kopplas till elnätet:

-Kontrollera typskylten (på insidan av apparaten) och försäkra

dig om att spänning och effekt motsvarar elnätets och att

stickkontakten passar. Rådfråga kunnig eltekniker, om du är

tveksam.

-Om nätkabeln är skadad ska den bytas ut mot en ny kabel

eller en specialsats som tillhandahålls av tillverkaren eller dess

tekniska servicetjänst.

-Anslut strömförsörjningsaggregatet via en stickkontakt med

en säkring på 3A eller till tvåfasanslutningens två trådar som

ska skyddas av en säkring på 3A.

2. Observera!

I vissa situationer kan elektrisk utrustning utgöra en fara.

A)Kåpan ska inte vara i drift när filtrens skick kontrolleras.

B)Vidrör inte glödlampor eller områden runt dessa direkt

efter längre tids användning av belysningen.

C)Det är förbjudet att tillaga flamberade rätter under

kåpan.

D)Undvik fria lågor. Dessa kan skada filtren och förorsaka

brand.

E)Vid fritering ska tillagningen hållas under konstant

uppsikt för att förhindra att oljan tar eld.

F) Koppla från kontakten från stickkontakten innan un-

derhållsmoment utförs.

G)Utrustningen är inte avsedd att användas av barn eller

oförmögna personer, utan uppsikt av en vuxen.

H) Kontrollera att barn inte leker med utrustningen.

I) När kåpan används samtidigt med utrustning som

bränner gas eller andra bränslen, ska lokalen ha en god

ventilation.

L) Om rengöringsmomenten inte utförs med respekt för

anvisningarna finns det risk för att brand uppstår.

Den här apparaten överensstämmer med europadirektivet

2002/96/EG,Waste Electrical and Electronic Equipment (WEEE).

Genom att försäkra sig om att den här produkten elimineras

pĺ rätt sätt, bidrar användaren till att förebygga eventuella

negativa följdrisker för miljö och hälsa.

Symbolen på produkten eller på bifogad dokumentation

indikerar att den här produkten inte ska behandlas om

hushållsavfall utan ska överlämnas till lämplig avfalls-

station för återvinning av elektriska och elektroniska

apparater. Kassera enligt gällande lokala normer för avfalls-

hantering. För ytterligare information om hantering och

återvinning av produkten, kontakta det lokala kontoret,

uppsamllingsstation för hushållsavfall eller affären där pro-

dukten inhandlats.

INSTALLATIONS INSTRUKTIONER

•Åtgärderförmonteringochelanslutningmåsteutföras

av kunnig personal.

•Sättpådigskyddshandskarinnandupåbörjarmonte-

ringsförfarandet.

•Elanslutning:

Denna utrustning är konstruerad i enlighet med klass I, och

ska därför anslutas till en jordad kontakt.

Anslutningen till elnätet ska göras på följande sätt:

BRUN = L-linje

BLÅ = N-nolla

GULGRÖN = jord.

Nollkabeln ska anslutas till klämman med N-symbolen,

medan den GULGRÖNA kabeln ska anslutas till klämman

intill jordsymbolen .

Vid elektrisk anslutning, se till att strömuttaget har jordanslut-

ning. När utsugningskåpan har monterats, se till att kontakten

för nätanslutningen sitter i ett lättåtkomligt läge. Vid direkt

anslutning till elnätet är det nödvändigt att installera en fler-

polig brytare mellan utrustningen och elnätet. Brytaren ska

ha en min. öppning mellan kontakterna på 3 mm, vara dimen-

sionerad för belastningen och uppfylla gällande lagstiftning.

• Det minimala avståndet mellan kokkärlens underlag på

kokhällen och spisäktens nedre del måste vara minst 65 cm.

I det fall ett anslutningsrör används som består av två eller

era delar, måste den övre av delarna träs utanpå den undre

delen. Anslut inte kåpans utloppsrör till luftkanaler i vilka

varmluft cirkulerar, eller kanaler som används för att evaku-

era rök från apparater som drivs med annan typ av energi än

elektrisk energi. För att förenkla handhavandet av apparaten

ska antifettfiltret/-en tas ur innan monteringsmomenten

påbörjas (Fig.7).

- Om apparaten ska monteras med utsugningversion ska hål

för luftuttömning anordnas.

• Det rekommenderas att använda ett ventilationsrör med

samma diameter som öppningen för luftutgången. Om ett

reducerstycke används försämras utrustningens kapacitet och

bullernivån ökas.

•Fastsättningpåväggen:

-Borra hålen Aoch ta hänsyn till de angivna måtten (Fig.2).

-Fäst apparaten på väggen och se till att den är i horisontell

linje med de övriga köksskåpen.

-När spiskåpan har justerats ska den fästas denitivt med de

2 skruvarna A(Fig.5).

Fördeolikamonteringarnaskaskruvarochexpansionspluggar

som är lämpliga för väggen användas (t.ex. armerad betong,

gips o.s.v.). Om skruvar och expansionspluggar medlevereras

med produkten ska du försäkra dig om att de är lämpliga för

den typ av vägg där spiskåpan ska fästas.

•FastsättningAvSkorstensförlängning:

-Montera elmatningen innanför skorstensförlängningen.

- 7 -

-Om din apparat ska installeras som insugande version eller

version med yttre motor ska hål för utsugning av luften

förberedas.

-Reglera bredden för överdelens fästen (Fig.3).

-Fäst sedan fästet i taket med skruvarna A(Fig.3) så att det är

i linje med din spiskåpa och ta hänsyn till avståndet till taket

som anges i Fig.2.

-Anslut änsen Cmed ett anslutningsrör till hålet för

utsugning av luft (Fig.5).

-Skjut in överdelen inuti underdelen.

-Fäst underdelen i spiskåpan med de medlevererade

skruvarna B(Fig.5).

-Dra upp överdelen till fästet och fäst den med skruvarna B

(Fig.3).

Om apparaten harde nedrefogarna på samma sätt sompå

bild 4.A, ska den kopplas som på bild 6.A.

-För att modiera spiskåpan från insugande version

till ltrerande version ska du beställa kollter från din

återförsäljare och följ sedan monteringsanvisningarna.

•Versionmedkollter:

Observera!

Beställ ltren med aktivt kol som tillbehör hos din

återförsäljare för att omvandla kåpan från INSUGANDE

version till FILTRERANDE.

Vi tillhandahåller två olika satser, en med lådkollter (Fig.8)

och en med kollter som kan återställas (rengöras) (Fig.9).

-För att byta ut lådltren Xmed aktivt kol ska spaken dras ut,

som visas i Fig.8.

-För att byta ut de återställningsbara kolltren Y, ta bort

byglarna från sina säten genom att dra dem utåt (Fig.9).

-Om bygeln som indikeras i Fig.9A ingår i emballaget, ska

denna fästas på kåpan med de medlevererade skruvarna.

ANVÄNDNING OCH UNDERHÅLL

• Det rekommenderas att starta utrustningen innan någon typ

av livsmedel tillagas. Vi rekommenderar att du låter apparaten

gå i 15 minuter efter att matlagningen avslutats, så att matoset

helt sugs ut.

Kåpan ska underhållas regelbundet och på ett korrekt sätt för

att fungera på bästa sätt. Detta gäller i synnerhet avfettnings-

ltret och ltret med aktivt kol.

•Avfettningsltret har till uppgift att stoppa fettpartiklarna

som nns i luften. Detta lter sätts igen efter en viss tid, bero-

ende på hur mycket utrustningen används.

- För att undvika risk för brand är det nödvändigt att tvätta av-

fettningsltret för hand med ytande neutralt icke-polerande

diskmedel eller i diskmaskin på låg temperatur och med kort

program minst en gång varannan månad.

- Efter några tvättar kan ltren ändra färg lite. Detta ger inte

rätt till reklamation för eventuell ersättning av dem.

•Deaktivakolltrenanvänds för att rena luften som återcir-

kuleras till rummet och har som funktion att mildra de otrevliga

lukter som genereras av matlagning.

- Engångskolltren bör bytas ut minst var 4:e månad.

Det aktiva kolets mättnad beror på hur mycket apparaten har

använts, på typen av kök samt på hur ofta avfettningsltret

rengörs.

- De återanvändbara aktivt kolltrena bör diskas för hand med

neutralt icke-polerande diskmedel, eller i diskmaskin med en

högsta temperatur på 65° C (tvättprogrammet måste göras

utan annan disk).

Ta bort överödigt vatten utan att skada ltret, ta bort plastde-

larna och torka den lilla dynan i ugnen i minst 15 minuter vid

en temperatur på max 100° C. För att behålla det återanvänd-

bara aktiva kolltrets eektiva funktion ska denna handling

upprepas varannan månad. Dessa måste bytas ut minst vart

tredje år eller när den lilla dynan är skadad.

•Innandusättertillbaksavfettningsltrenochdeåter-

användbaraaktivakolltrenärdetviktigtattdessahar

torkat ordentligt.

•Rengörakåpanregelbundetbådepåinsidanochutsidan

med en trasa fuktad med denaturerad sprit eller milt y-

tande rengöringsmedel som inte slipar.

• Belysningen är avsedd att endast vara tänd under tillag-

ningen och inte för att lysa upp rummet i allmänhet under

en längre tid. Om belysningen är tänd under en längre tid

förkortas lampornas livslängd betydligt.

•Om apparaten är försedd med innerbelysning kan denna

användas som allmän rumsbelysning under längre tid.

•Viktigt! Att ignorera anvisningarna om rengöring av kåpan

samt om byte och rengöring av ltren medför brandrisk. Det

rekommenderas därför att man följer dessa instruktioner

•ByteavLED-lamporna(Fig.11):

Om din apparat är försedd med LED -lampor är det nödvändigt

att kontakta en specialiserad tekniker när de behöver bytas ut.

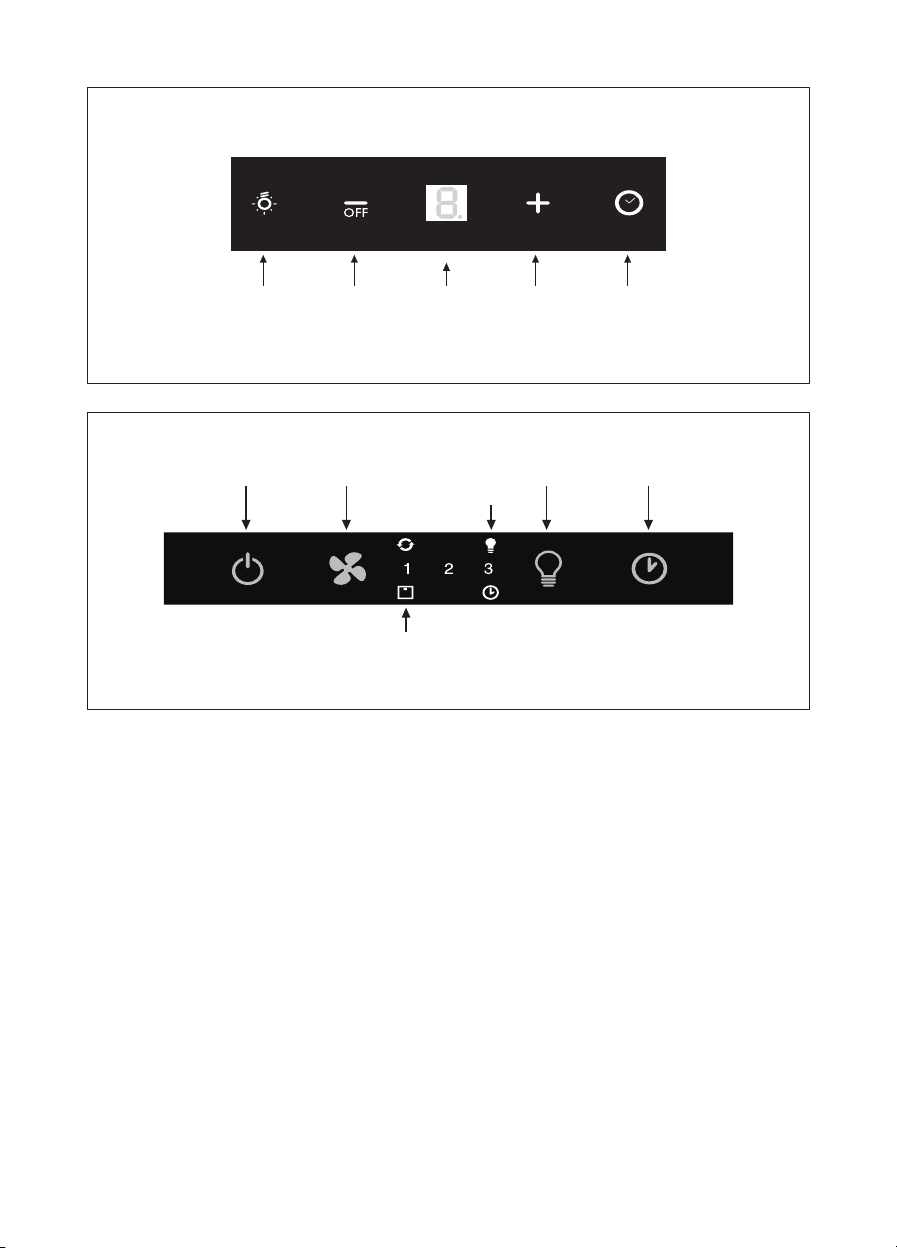

•Manöverfunktioner(Fig.12):

Tangent A = Slår På/Av belysningen.

Tangent B = Slår På/Av kåpan. Apparaten startar med den

lägsta hastigheten. Om kåpan fungerar skall tangenten tryckas

in halv sekund för att slå av den. Om kåpan fungerar med den

lägsta hastigheten behöver man inte hålla tangenten intryckt

för att stänga av den. Minskar motorns hastighet.

Display C = Anger den valda motorhastigheten och aktive-

ringen av timern.

Tangent D = Slår på kåpan. Ökar motorns hastighet. Om

tangenten för den tredje hastigheten trycks in startar den

intensiva hastigheten under 10 sekunder för att sedan återgå

till den arbetshastighet som var aktiv före ingreppet. Displayen

blinkar under denna funktion.

Tangent E = Il Timer ställer in funktionstiderna vid aktive-

ringen på 15 minuter, varefter de stängs av. Avaktivera timern

genom att trycka på knapp E. När funktionen Timer är aktiv

på displayen ska decimalpunkten blinka. Om hastighetens

intensivläge är i funktion kan timern inte aktiveras.

Genom att trycka på knapp Ei 2 sekunder, när apparaten är

avstängd, så aktiveras funktionen “clean air”. Denna tänder

motorn i 10 minuter varje timme på första hastigheten. Under

funktion ska displayen visa de perifera segmentens rotation.

När denna tid gått ut släcks motorn och displayen visar den

lysande bokstaven“C”tills motorn efter ytterligare 50 minuter

startar igen och går i 10 minuter igen och så vidare. Tryck på

vilken knapp som helst utom ljusknappen för att återgå till

normalt funktionssätt. Tryck på knappen Eför att avaktivera

funktionen.

•Orenafettlter/aktivtkollter:

- När displayen Cblinkar och visar omväxlande drifthastigheten

och bokstaven F(t.ex. 1och F) ska fettltren rengöras.

-När displayen Cblinkar och visar omväxlande driftshastig-

heten och bokstaven A(t.ex. 1och A) ska de aktiva kolltren

rengöras eller bytas beroende på typen av lter. . När det rena

ltret har satts tillbaka, ska det elektroniska minnet nollställas

genom att trycka ned knappen Ai cirka 5sek tills signalerna

Feller Aslutar att blinka på displayen C.

•Manöverfunktioner(Fig.13):

OBS! Med denna manöverpanel går det även att styra

utrustningen med en ärrkontroll, som kan beställas som

tillbehör.

- 8 -

Power-knappen (A)= Till- och frånknappen sätter på och

stänger av hela kåpan (motor och lampor).

Genom att trycka på denna knapp startar motorn med den

1:a hastigheten.

Fan speed-knapp (B)= Med avstängd äkt, tryck på

knappen en gång för den 1:a hastigheten, två gånger för

den 2:a hastigheten och tre gånger för den 3:e hastigheten.

Tryck ned knappen i 5 sek för att starta intensivhastigheten,

i vilket läge kåpan än benner sig. För varje hastighet tänds

endast lysdioden för inställd hastighet. Intensivhastigheten

indikeras av att lysdioden för den 3:e hastigheten blinkar.

Intensivhastigheten varar i 10 min, sedan återgår kåpan till

tidigare inställd hastighet.

För att stänga av intensivhastigheten, tryck på till- och

frånknappen och kåpan stängs av. Alternativt kan du trycka

på Fan speed-knappen och hastigheten återgår till tidigare

inställd hastighet. Varje gång som knappen trycks ned

ändras hastigheten cykliskt.

Light-knapp (C)= Det nns tre olika ljusstyrkenivåer: hög,

medel och låg.

Från släckt läge, tryck en gång för den högsta nivån, två

gånger för mellannivån, tre gånger för den lägsta nivån och

fyra gånger för att släcka lamporna.

Lampnivåerna ändras i följande ordning: hög, medel, låg och

släckt.

Timer-knapp (D)= När denna knapp trycks ned, oavsett

vilken hastighet som är inställd (förutom intensivhastighet),

aktiveras timerfunktionen i 15 min. När timertiden har gått

ut stängs kåpan av (motorn stängs av och eventuella lampor

släcks).

Kontrollampa för lampor (E)= Kontrollampan för lampor

tänds när lamporna är tända, oavsett ljusstyrkenivå.

Kontrollampa för lter (F)= Efter 30 funktionstimmar

tänds kontrollampan för lter (lysdiod) och lyser med fast

sken för att signalera att det är nödvändigt att rengöra

fettltren. Denna funktion återställs (med avstängd kåpa)

genom att trycka ned Fan speed-knappen i 5 sek. När detta

moment har utförts släcks lysdioden för ltersignalering och

nedräkningen av de 30 funktionstimmarna börjar om på nytt.

Efter 120 timmar börjar lysdioden att blinka kontinuerligt.

Detta innebär att kolltren (om sådana har monterats) ska

bytas ut. Denna funktion återställs (med avstängd äkt)

genom att trycka ned Fan speed-knappen i 5 sek. När detta

moment har utförts, släcks lysdioden för ltersignalering och

nedräkningen startar om från noll.

Kontrollampa för ren luft (8).

Clean air-funktionen aktiveras (med avstängd kåpa) genom

att trycka ned Power-knappen (1) i 5 sek. Denna funktion

startar motorn i 10 minuter varje timme med 1:a hastigheten.

Kontrollampan tänds och lyser med fast sken. Dessutom tänds

lysdioden för den 1:a hastigheten. Under de återstående 50

min blinkar kontrollampan. Funktionen deaktiveras genom

att trycka ned någon av knapparna, med undantag för

lampknapparna.

TILLVERKAREN FRÅNSÄGER SIG ALLT ANSVAR FÖR EVEN-

TUELLA SKADOR SOM ORSAKTS P.G.A. ATT OVANSTÅENDE

INSTRUKTIONER INTE RESPEKTERATS.

DEUTSCH D

ALLGEMEINES

Diese Anleitung bitte aufmerksam durchlesen, da sie wichtige

Sicherheitshinweise zur Installation, zum Gebrauch und zur

Wartung enthält. Die Anleitung für eventuelle zukünftige

Konsultationen aufbewahren. Das Gerät wurde zum Gebrauch

in Aspirationsversion (Luftausscheidung nach außen - Abb.1B),

Fitrationsversion (innerer Luftumlauf - Abb.1A) oder mit äu-

ßerem Motor (Abb.1C) entworfen.

SICHERHEITSHINWEISE

1. Vorsicht ist geboten, wenn gleichzeitig eine Abzugshaube

und ein raumluftabhängiger Boiler oder ein offenes Feuer in

Betrieb sind, die von einer anderen Energiequelle als Strom

versorgt werden, da die Küchenhaube die Raumluft absaugt,

die auch der Boiler oder das Feuer zur Verbrennung benötigen.

Der Unterdruck im Raum darf den Wert von 4 Pa (4x10-5 bar)

nicht übersteigen. Um einen sicheren Betrieb der Abzugshau-

be zu gewährleisten, ist daher immer auf eine ausreichende

Belüftung des Raumes zu achten. Bei der Ableitung der Luft

nach aussen müssen die nationalen Vorschriften eingehalten

werden.

Vor Anschluss des Modells an das Stromnetz:

-Kontrollieren Sie das Typenschild an der Geräteinnenseite

um sich zu vergewissern, ob Spannung und Stromstärke der

des Stromnetzes entsprechen und die Steckdose geeignet ist.

Im Zweifelsfall wenden Sie sich bitte an einen qualifizierten

Elektriker.

-Sollte das Speisekabel beschädigt sein, ist es durch ein ande-

res - beim Hersteller oder dessen Kundendienst erhältliches

- Kabel oder mit einem speziellen Bausatz - zu ersetzen.

-Das Gerät muss mittels eines Steckers mit 3A-Sicherung oder

über die beiden Drähte des Zweiphasenanschlusses, die durch

eine 3A-Sicherung geschützt sind, an die Stromversorgung

angeschlossen werden.

2. Achtung!

Elektrogeräte können unter gewissen Umständen ge-

fährlich sein!

A) Niemals die Filter kontrollieren, wenn die Dunstabzugs-

haube in Betrieb ist.

B) Die Lampen und die umliegenden Bereiche nicht wäh-

rend oder nach längerer Benutzung des Lichts berühren.

C) Es ist verboten, Speisen unter der Dunstabzugshaube

zu flambieren.

D) Offene Flammen sind unbedingt zu vermeiden, da

diese die Filter beschädigen und einen Brand verursachen

können.

E) Beim Frittieren sind die Speisen ständig zu kontrollie-

ren, um eine Entzündung von überhitztem Öl zu verhin-

dern.

F) Vor jeglichen Wartungsarbeiten unbedingt den Netz-

stecker aus der Steckdose entfernen.

G) Das Gerät sollte nicht von kleinen Kindern oder Perso-

nen benutzt werden, welche Beaufsichtigung benötigen.

H) Kleine Kinder sollten beaufsichtigt werden, um sicher-

zugehen, dass sie nicht mit dem Gerät spielen.

I) Der Raum muss über eine hinreichende Belüftung ver-

fügen, wenn die Dunstabzugshaube mit anderen gas- oder

brennstoffbetriebenen Geräten gleichzeitig verwendet

wird.

L) Es besteht Brandgefahr, wenn die Reinigung nicht ent-

sprechend den Anleitungen durchgeführt wird.

Dieses Gerät ist gemäß der EU-Richtlinie 2002/96/EC, Waste

Electrical Electronic Equipment (WEEE) gekennzeichnet. Sor-

gen Sie bitte dafür, dass das Gerät korrekt entsorgt wird, der

Benutzer trägt dazu bei, den potentiellen negativen Folgen

für Umwelt und Gesundheit vorzubeugen.

- 9 -

Das auf dem Produkt oder auf den Begleitpapieren be

findliche Symbol sagt aus, dass dieses Produkt nicht wie

normaler Hausmüll behandelt werden darf, sondern

dass es einer geeigneten Sammelstelle für das Recycling

der elektrischen und elektronischen Geräteteile zugeführt

werden muss. Entsorgen Sie bitte das Altgerät gemäß der lo-

kalen Richtlinien. Für weitere Informationen hinsichtlich der

Behandlung, der Wiederverwertung und des Recycling des

Produkts wenden Sie sich bitte an die zuständige lokale Stel-

le, an die Sammelstelle für Hausmüll, oder an den Händler, bei

dem Sie das Gerät erworben haben.

INSTALLATIONSANLEITUNG

•MontageundAnschlussmüssenvoneinemFachmann

durchgeführt werden.

•VorderAusführungderMontagearbeitenSchutzhand-

schuhe anlegen.

•Elektroanschluss:

Bei dem Gerät handelt es sich um ein Gerät der Klasse I, und

muss demnach an einen Erdleiter angeschlossen werden.

-Der Elektroanschluss ist wie folgt vorzunehmen:

BRAUN = LLeiter

BLAU = NNulleiter

GELB/GRÜN = Erdungskabel.

Das Nullleiterkabel muss an Klemme N angeschlossen werden,

das GELB/GRÜNE Kabel dagegen an die neben dem Erdleiter-

Symbol bendliche Klemme .

Stellen Sie beim elektrischen Anschluss bitte sicher, dass die

Steckdose über einen Erdanschluss verfügt. Achten Sie bitte

darauf, dass die Steckdose nach installierter Dunstabzugs-

haube leicht zugänglich ist. Im Falle eines Direktanschlusses

an das Stromnetz muss zwischen Gerät und Netzleitung ein

allpoliger Schalter mit einer Kontaktweite von mindestens 3

mm, der der Belastung und den geltenden Richtlinien ent-

spricht, installiert werden.

• Der Mindestabstand zwischen der Stellfläche für die Koch-

behälter auf der Kochvorrichtung und dem unteren Teil der

Abzugshaube muss mindestens 65 cm betragen. Falls ein

Verbindungsrohr verwendet wird, das aus zwei oder mehr

Teilen zusammengesetzt ist, muss der obere Teil über den

unteren gestülpt werden. Auf keinen Fall darf das Abluftrohr

der Küchenhaube an ein Rohr angeschlossen werden, in

dem Warmluft zirkuliert oder das zur Entlüftung von Geräten

verwendet wird, die an eine andere Energiequelle als an

Strom angeschlossen sind. Vor der Durchführung der Monta-

gevorgänge, den/die Fettfilter entfernen, damit sich das Gerät

leichter handhaben läßt (Abb.16).

-Sollte das Gerät mit Abzugsvorrichtung montiert werden,

bereiten Sie eine Luftabzugsöffnung vor.

• Es empfiehlt sich der Einsatz eines Luftableitungsrohres,

das denselben Durchmesser aufweist, wie der der Luftab-

zugsöffnung. Die Verwendung eines Reduzierstücks könnte

die Leistungen des Erzeugnisses beeinträchtigen und das

Betriebsgeräusch erhöhen.

•Befestigunganderwand

- Unter Einhaltung der angegebenen Maße die Löcher A

bohren (Abb.2).

- Das Gerät an der Wand befestigen und waagrecht mit den

Hängeschränken ausrichten.

- Wenn die Abzugshaube justiert ist, anhand der 2 Schrauben

A(Abb.5) befestigen.

Für die verschiedenen Montagen dem Mauertyp (z. B. Ei-

senbeton, Gipskarton, usw.) entsprechende Schrauben und

Dübel verwenden. Falls die Schrauben und Dübel mit dem

Produkt mitgeliefert wurden, sich vergewissern, daß sie für

die Art der Wand, an der die Abzugshaube befestigt werden

soll, geeignet sind.

•Befestigungderteleskopischen,schmückendenan-

schlusstücke

- Die Stromzuleitung innerhalb des Raumbedarfs des schmük-

kenden Anschlußstücks verlegen. Falls Ihr Gerät in Aspirati-

onsversion oderVersion mit äußerem Motor zu installieren ist,

das Luftaustrittsloch vorbereiten.

- Die Breite des Haltebügels des oberen Anschlußstücks

einstellen (Abb.3).

- Dann anhand der Schrauben A(Abb.3) so an der Decke

befestigen, daß er mit der Abzugshaube ausgerichtet ist und

die in Abb. 2 angegebene Entfernung von der Decke einhalten.

- Mittels eines Anschlußrohrs den Flansch Cmit dem Luftaus-

trittsloch verbinden (Abb.5).

- Das obere Anschlußstück in das untere Anschlußstück

stecken.

- Das untere Anschlußstück anhand der mitgelieferten

Schrauben Ban der Abzugshaube (Abb.5) befestigen, das

obere Anschlußstück bis zum Bügel ausziehen und anhand

der Schrauben B(Abb.3) befestigen.

- Sollte Ihr Gerät untere Anschlüsse wie in Abb. 4 A aufweisen,

wird die Fixierung wie in Abb. 6A vorgenommen.

- ZurVerwandlung der Abzugshaube von der Aspirationsversi-

on in die Filtrationsversion, beim Händler die Aktivkohlenlter

besorgen und die Montageanleitung befolgen.

•Umluft-version

Achtung!

Möchten Sie das Gerät von ABLUFTVERSION auf UMLUFT-

VERSION umrüsten, sind Kohlelter erforderlich, die Sie bei

Ihrem Händler als Zubehörteil bestellen können.

Es stehen zwei verschiedene Sets zur Verfügung, eines mit

einem Filtereinsatz mit Kohleltern (Abb. 8) und das andere mit

regenerierbaren (waschbaren) Kohleltern. (Abb. 9)

- Zum Austausch des Filtereinsatzes Xmit den Aktivkohlefiltern

den Hebel nach außen ziehen (siehe Abbildung) (Abb. 8).

- Zum Austausch der regenerierbaren Aktivkohlefilter Ydie

Bügel von ihrem Sitz entfernen, indem sie nach außen gezogen

werden (Abb.9).

- Befindet sich in der Verpackung Ihrer Dunstabzugshaube

ein wie auf Abb.9A veranschaulichter Bügel, muss dieser mit

den mitgelieferten Schrauben an der Dunstabzugshaube

befestigt werden.

BENUTZUNG UND WARTUNG

• Es wird empfohlen, die Dunstabzugshaube schon vor Koch-

beginn der Speisen einzuschalten. Es wird weiterhin empfoh-

len, das Gerät nach Beendigung des Kochvorgangs noch 15

Minuten weiterlaufen zu lassen, um den vollständigen Abzug

der Kochdünste zu gewährleisten. Die Leistungsfähigkeit der

Dunstabzugshaube hängt entscheidend von der Sorgfalt

und Regelmäßigkeit der Wartung ab, insbesondere die des

Fettfilters und die des Aktivkohlefilters.

•Der Antifett-Filter hat die Aufgabe, die in der Luft schweben-

den Fettpartikel zu fangen, daher kann er in unterschiedlichen

Zeitspannen verstopfen, je nach Gebrauch des Geräts.

- Um der Brandgefahr vorzubeugen, müssen mindestens alle

2 Monate die Antifett-Filter per Hand gereinigt werden; dazu

verwendet man neutrale, nicht scheuernde Reinigungsmittel

oder man gibt ihn in die Spülmaschine bei niedriger Tempe-

ratur und kurzem Zyklus.

- 10 -

- Nach der Reinigung kann die Farbe etwas verändert sein.

Diese Tatsache ist kein Grund für eine Beschwerde, damit er

ausgewechselt wird.

•DieAktivkohlefilterdienen dazu, die Luft, die in die Umge-

bung zurückgeleitet wird zu reinigen; sie haben die Aufgabe,

die unangenehmen Gerüche, die während des Garvorgangs

entstehen, zu beseitigen.

- Die nicht regenerierbaren Aktivkohlefilter müssen minde-

stens alle 4 Monate ausgewechselt werden. Die Sättigung der

Aktivkohle hängt davon ab, wie oft das Gerät benutzt wird,

vom Gartyp und von der Häufigkeit, mit der die Reinigung

des Antifett-Filters durchgeführt wird.

- Die regenerierbaren Aktivkohlefilter müssen per Hand mit

neutralen, nicht scheuernden Reinigungsmitteln gewaschen

werden oder man gibt ihn in die Spülmaschine bei einerTem-

peratur, die 65°C nicht überschreiten darf (der Waschzyklus

muss ohne Geschirr vollendet werden). Das überschüssige

Wasser entfernen ohne den Filter dabei zu beschädigen, die

Bauteile aus Kunststoff entfernen und das Vlies im Ofen

mindestens 15 Minuten lang circa bei einer Temperatur von

max. 100°C trockenen. Um den regenerierbaren Aktivkohle-

filter wirkungsvoll zu erhalten, muss diese Operation alle 2

Monate wiederholt werden. Max. alle drei Monate muss ein

Auswechseln vorgenommen werden bzw. jedes Mal, wenn

das Vlies beschädigt ist.

•VorderMontagedesAntifett-Filtersunddesregenerier-

barenAktivkohlefiltersist esunbedingt nötigsicherzustel-

len, dass diese gut getrocknet sind.

•DieHaubemusshäufigsowohlInnenalsauchAußen

gereinigt werden; dazu verwendet man ein mit denatu-

riertem Alkohol befeuchtetesTuch oder ein neutrales nicht

scheuerndes Reinigungsmittel.

• Die Beleuchtungsanlage ist für den Gebrauch während des

Kochvorgangs realisiert worden und nicht für eine längere

Beleuchtung der Umgebung im Allgemeinen. Wird die Be-

leuchtung lange Zeit angelassen, wird die durchschnittliche

Lebensdauer der Glühbirne erheblich verringert.

• Wenn das Gerät mit einer serviceleuchte ausgestattet ist,

kann diese für die allgemeine anhaltende Beleuchtung der

Umgebung benutzt werden.

•Achtung: das Nichteinhalten dieser Hinweise für die Reini-

gung der Haube und deren Auswechseln und die Reinigung

der Filter, führen zu Brandgefahr. Es wird daher empfohlen,

die hier gegebenen Ratschläge zu befolgen.

•AuswechselnderLED-Lampen(Abb.11):

Wenn die Geräteversion eine LED Lampe vorsieht, muss diese

von einem spezialisiertem Techniker ausgewechselt werden.

•Bedienung(Abb.12):

Taste A = Schaltet die Beleuchtung ein/aus.

Taste B = Schaltet die Haube ein/aus. Das Gerät schaltet sich in

der ersten Saugstärke ein. Wenn die Haube eingeschaltet ist, die

Taste eine halbe Sekunde lang drücken, um sie abzuschalten.

Ist die Haube in der ersten Saugstärke eingeschaltet, ist es zum

Abschalten nicht erforderlich, die Taste zu drücken. Verringert

die Geschwindigkeit des Motors.

Display C = Zeigt die gewählte Motorgeschwindigkeit und die

Aktivierung der Timer-Funktion an.

Taste D = Schaltet die Haube ein. Erhöht die Geschwindigkeit

des Motors. Wenn man, während die Haube in Betrieb ist, auf

die 3° Geschwindigkeit drückt, stellt sich für 10 Minuten auto-

matisch die “Intensiv-Stufe” ein, dann geht die Haube wieder

auf die Geschwindigkeit zurück, welche vorher in Betrieb war.

Während der Funktion“Intensiv-Stufe”leuchtet das Display auf.

Taste E =Der Timer steuert die Zeit der Funktionen. Ab der Ak-

tivierung der Taste bleiben diese für 15 Minuten eingeschaltet

und werden dann ausgeschaltet. DerTimer kann durch erneu-

ten Druck auf die Taste Edeaktiviert werden. Bei aktivierter

Timer-Funktion muss auf dem Display der Dezimalpunkt auf

Blinklicht geschaltet sein. Befindet sich die Dunstabzugshaube

auf Intensivstufe, kann der Timer nicht aktiviert werden.

Wird bei ausgeschaltetem Gerät die Taste Efür 2 Sekunden

gedrückt, wird die Funktion “clean air”aktiviert.

Diese bewirkt das Einschalten des Motors für 10 Minuten jede

Stunde auf der ersten Leistungsstufe. Während dieser Funkti-

onsweise muss auf dem Display eine Rotationsbewegung der

peripheren Segmente angezeigt sein. Nach Ablauf dieser Zeit

schaltet der Motor ab und auf dem Display muss die Fix-Anzeige

des Buchstaben“C”ersichtlich sein, und zwar so lange, bis nach

weiteren 50 Minuten der Motor erneut für 10 Minuten startet,

und so weiter. Um zum normalen Betrieb zurückzukehren ,

drückt man eine beliebigeTaste außer der Leuchttasten. Für die

Deaktivierung der Funktion drückt man die Taste E.

•SättigungderFett-undAktivkohlefilter:

- Blinkt das Display Cbei Änderung der Betriebsgeschwindigkeit

mit dem Buchstaben F(Bsp. 1 und F), müssen die Fettfilter

gereinigt werden.

- Blinkt das Display Cbei Änderung der Betriebsgeschwindigkeit

mit dem Buchstaben A(Bsp. 1 und A), müssen die Aktivkohle-

filter ausgewechselt oder gewaschen werden, je nach Filtertyp.

Nachdem der gesäuberte Filter wieder eingesetzt wurde, muss

der elektronische Speicher neu aktiviert werden, indem man

die Taste Afür circa 5 Sek. gedrückt hält bis die Blinkanzeige F

oder Aauf dem Display Cerlischt.

•Bedienung:(Abb.13)

HINWEIS: Dieses Gerät kann auch mit einer Fernbedienung

gesteuert werden, das Sie als Zubehörteil bestellen können.

TastePower(A)= Die Einschalt-/Ausschalttaste schaltet die

gesamte Dunstabzugshaube (Motor und Lichter) ein und aus.

Durch Betätigung der Taste läuft der Motor auf Geschwin-

digkeitsstufe 1 an.

TasteFanspeed(B)=Aus der OFF-Position für die 1. Ge-

schwindigkeitsstufe einmal drücken, für die 2. Stufe zweimal

und für die 3. Stufe dreimal. Um die Intensivgeschwindigkeit

einzufügen, dieTaste 5 Sekunden drücken, unabhängig davon,

in welchen Zustand sich die Dunstabzugshaube bendet. Bei

jeder Geschwindigkeit leuchtet ausschließlich die Led zur ein-

gestellten Geschwindigkeit auf. Die Intensivgeschwindigkeit

wird von der aueuchtenden Led der Geschwindigkeitsstufe

3 angezeigt. Die Intensivgeschwindigkeit dauert 10 Min.,

anschließend kehrt die Dunstabzugshaube zu der letzten

eingestellten Geschwindigkeit zurück.

Um die Intensivgeschwindigkeit auszuschalten, drücken Sie

dieTaste Power (die Dunstabzugshaube schaltet sich aus); oder

drücken Sie die Taste Fan speed, woraufhin die Geschwindig-

keit zu der zuvor eingestellten Stufe zurückkehrt. Geschwin-

digkeit der Dunstabzugshaube mit zyklischem Verlauf.

TasteLight(C)= Die Lichtstufen sind drei: Hoch, mittel, niedrig.

Aus ausgeschalteter Stellung den Schalter einmal für die hohe

Lichtstufe drücken; zweimal für die mittlere Stufe, dreimal für

die niedrige Stufe und viermal, um die Lichter auszuschalten.

Die Lichtstufe hat einen zyklischen Verlauf: hoch, mittel,

niedrig, ausgeschaltet.

TimerTaste(D)=Mit jeder eingeschalteten Geschwindigkeit

(ausgenommen Intensivgeschwindigkeit) wird bei Drücken

der Taste die Timer-Funktion für 15 Min. aktiviert. Bei Beendi-

gung des Count-Downs schaltet sich die Dunstabzugshaube

aus (Motor und eventuell eingeschaltete Lichter).

AnzeigeleuchteLichter(E)=Die Anzeigeleuchte Lichter

leuchtet auf, wenn die Lichter, unabhängig von ihrer Beleuch-

tungsstärke, eingeschaltet sind.

AnzeigeleuchteFilter(F)= Nach 30 Betriebsstunden leuchtet

- 11 -

die Led der Anzeigeleuchte Filter auf (ohne Blinkmodus) und

zeigt an, dass die Fettlter gewaschen werden müssen. Die

Nullstellung der Funktion (bei ausgeschalteter Dunstabzugs-

haube) erfolgt, indem die Taste Fan speed 5 Sek. gedrückt wird.

Daraufhin schaltet sich die Led der Filteranzeige aus und die

30h-Einstellung beginnt erneut bei Null.

Nach 120h blinkt die Led im Dauermodus auf. Dies bedeutet,

dass die Kohlelter ausgetauscht werden müssen (falls ein-

gebaut). Die Nullstellung der Funktion (bei ausgeschalteter

Dunstabzugshaube) erfolgt, indem die Taste Fan speed 5 Sek.

gedrückt wird. Daraufhin schaltet sich die Led der Anzeige aus

und die Einstellung beginnt erneut bei Null.

Anzeigeleuchte saubere Luft ( 8)

Bei ausgeschalteter Dunstabzugshaube 5 Sek. die Taste Power

( 1 ) drücken, um die Funktion Clean air zu aktivieren. Diese

schaltet den Motor auf der 1. Geschwindigkeitsstufe für 10 Min.

pro Stunde ein. Die Anzeigeleuchte leuchtet im Dauermodus

auf, die Led der 1. Geschwindigkeitsstufe leuchtet kurz auf.

In den verbleibenden 50 Min. blinkt die Anzeigeleuchte. Die

Funktion kann durch Drücken einer beliebigen Taste (mit

Ausnahme der Lichter) deaktiviert werden.

FÜRSCHÄDEN,DIEAUFDIENICHTBEACHTUNGDEROBEN

GENANNTENANWEISUNGENZURUCKZUFÜHRENSIND,

WIRDKEINERLEIVERANTWORTUNGÜBERNOMMEN.

FRANÇAIS F

GÉNERALITÉS

Lire attentivement le contenu du mode d’emploi puisqu’il

fournit des indications importantes concernant la sécurité

d’installation, d’emploi et d’entretien. Le conserver pour d’

ultérieures consultations. L’appareil a été conçu pour être

utilisé dans le modèle aspirant (évacuation de l’air à l’extérieur

– Fig.1B), ltrant (retour de l’air à l’intérieur – Fig.1A) ou doté

d’un moteur externe (Fig.1C).

CONSEILS POUR LA SÉCURITÉ

1. Attention, lorsque dans la même pièce vous utilisez simulta-

nément la hotte à évacuation avec un brûleur ou une cheminée

alimentés par une énergie autre que l’électricité, vous pouvez

créer un problème “d’inversion de flux”. Dans ce cas la hotte

aspire l’air nécessaire à leur combustion. La dépression dans

le local ne doit pas dépasser les 4 Pa (4x10-5 bar). Pour un

fonctionnement en toute sécurité, n’oubliez pas de prévoir une

ventilation suffisante du local.Pour l’évacuation vers l’extérieur,

veuillez vous référer aux dispositions en vigueur dans votre

pays.

Avant de brancher la hotte au réseau de distribution

électrique:

-Lire les données reportées sur la plaquette d’identification

(appliquée à l’intérieur de la hotte) pour vérifier si le voltage

et la puissance correspondent à ceux du réseau. Contrôler

aussi si la prise est adaptée. - En cas de doutes, contacter un

électricien qualifié.

-Si le câble d’alimentation est abîmé, il faut le remplacer par

un autre câble ou par un ensemble, spécialement prévus, que

vous pouvez commander au fabricant ou à un de ses services

d’assistance technique.

-Raccorder le dispositif au secteur à l’aide d’une prise avec

fusible 3A ou aux deux fils du diphasé protégés par un fusible

3A.

2. Attention!

Dans certaines circonstances les électroménagers peuvent

être dangereux.

A)N’essayez pas de contrôler l’état des filtres quand la

hotte est en marche.

B)Ne jamais toucher les lampes et les zones adjacentes,

pendant et tout de suite après l’utilisation prolongée de

l’éclairage.

C)Il est absolument interdit de flamber sous la hotte.

D)Évitez de laisser des flammes libres, elles sont dange-

reuses pour les filtres et pour les risques d’incendie.

E)Surveillez constamment les fritures pour éviter que

l’huile surchauffée prenne feu.

F) Avant de procéder à toute opération d’entretien, coupez

l’alimentation électrique de la hotte.

G)Cet appareil ne peut pas être utilisé par des enfants ou

par des personnes nécessitant une surveillance.

H) Veillez à ce que les enfants ne jouent pas avec l’appareil.

I) Lorsque la hotte est utilisée en présence d’appareils

utilisant du gaz ou d’autres combustibles, la pièce doit

être correctement ventilée.

L) Si le nettoyage n’est pas réalisé conformément aux

instructions, un incendie peut se déclarer.

Cet appareil est marqué conformément à la Directive euro-

péenne 2002/96/CE sur les déchets d’équipements électriques

et électroniques (DEEE). Assurez-vous que cet appareil soit mis

au rebus selon la réglementation en vigueur, vous éviterez ainsi

des conséquences néfastes sur l’environnement et la santé.

Le symbole appliqué sur le produit ou sur la documen-

tation jointe rappelle que cet appareil ne doit pas être

traité comme un déchet domestique mais faire l’objet

d’une collecte sélective dans une déchetterie spécialisée

dans le recyclage des appareils électriques et électroniques.

Conformez-vous aux réglementations locales sur la collecte

et l’élimination des déchets. Pour tout autre renseignement

sur le traitement, la récupération et le recyclage de cet appa-

reil, veuillez contacter le bureau concerné de votre ville, le

service de collecte des déchets domestiques ou le magasin

où vous avez acheté votre appareil.

INSTRUCTIONS POUR L’INSTALLATION

•Lemontageetlebranchementélectriquedoiventêtre

effectués par un personnel spécialisé.

•Utiliserdesgantsdeprotectionavantdeprocéderaux

opérations de montage.

•Connexionélectrique:

Cet appareil est fabriqué en classe I, il faut par conséquent le

raccorder à une prise de terre.

-Procédez au raccordement électrique comme suit:

MARRON = Lligne

BLEU = Nneutre

JAUNE/VERT =terre.

Le câble neutre doit être raccordé à la borne portant le symbole

N tandis que le câble JAUNE/VERT, doit être raccordé à la

borne près du symbole de terre .

Lors des opérations de raccordement électrique, assurez-vous

que la prise de courant comporte bien une borne de mise à

la terre. Une fois l’installation terminée, cette prise doit être

facilement accessible. Un interrupteur omnipolaire ayant

une distance d’ouverture des contacts d’au moins 3 mm,

dimensionné à la charge et conforme aux réglementations

applicables en la matière, doit être intercalé entre le secteur et

l’appareil en cas de raccordement direct au secteur.

- 12 -

• La distance minimum entre la surface de support des réci-

pients de cuisson sur le dispositif de cuisson et la partie la plus

basse de la hotte pour cuisine doit être de 65 cm au moins.

S’il doit être utilisé un tuyau de connection composé de deux

ou plusieurs parties, la partie superieure doit être à l’exterieur

de celle inférieure. Ne pas relier le tuyau d’échappement de

la hotte à un conduit dans lequel circule de l’air chaud ou

employé pour évacuer les fumées des appareils alimentés

par une énergie differente de celle électrique. En vue d’une

manœuvrabilité de l’appareil plus facile, avant d’exécuter les

opérations de montage, déconnecter le filtre/les filtres anti-

graisse (Fig.7).

-S’il s’agit d’une hotte aspirante, il faudra prévoir une ouverture

pour l’évacuation de l’air.

• Nous conseillons d’utiliser un tuyau d’évacuation de l’air de

même diamètre que l’orifice de sortie de l’air. L’utilisation d’une

réduction pourrait diminuer les performances du produit et

augmenter le niveau sonore.

•Fixationmurale

- Exécuter les trousAen respectant les cotes indiquées (Fig. 2).

- Fixer l’appareil au mur et l’aligner dans la position horizontale

avec les éléments suspendus.

- Cette opération terminée, fixer la hotte définitivement au

moyen des 2 vis A(Fig. 5).

En cas de diérents montages utiliser des vis et des goujons

à expansion adéquats au type de mur (par exemple béton

armé, placoplâtre, etc.). Au cas où les vis et les goujons seraient

fournis avec l’appareil, s’assurer qu’ils sont adéquats au type

de paroi, où sera xée la hotte.

•Fixationdesraccordstélescopiquesdedécoration

- Prévoir l’alimentation électrique à l’intérieur de l’encombre-

ment du raccord de décoration.

Si votre appareil doit être installé dans le modèle aspirant

ou doté d’un moteur externe, prévoir le trou de l’évacuation

de l’air.

- Régler d’abord la largeur de la bride de support du raccord

supérieur (Fig.3)

- Esuite la xer au plafond, de manière à ce qu’elle soit sur l’axe

de votre hotte au moyen des vis A(Fig.3), tout en respectant

la distance depuis le plafond indiquée à la Fig.2.

- Raccorder la bride Cau trou d’évacuation de l’air au moyen

d’un tube de raccordement (Fig.5).

- Introduire le raccord supérieur à l’intérieur du raccord infé-

rieur. Fixer le raccord inférieur à la hotte au moyen des vis B

fournies (Fig.5), retirer le raccord supérieur jusqu’à la bride et

le xer au moyen des vis B(Fig.3).

- Si les raccords inférieurs de votre appareil correspondent

à ceux illustrés dans la Fig.4A, la xation à eectuer est celle

illustrée dans la Fig.6A.

- Si on veut transformer la hotte du modèle aspirant au modèle

ltrant, demander à votre revendeur les ltres au charbon actif

et suivre les instructions de montage.

•Versionrecyclage

Attention!

Pour transformer la hotte de la version ASPIRATION en une

version FILTRATION, demandez à votre revendeur de ltres

à charbon.

Nous disposons de deux types de Kit, un avec ltres cassette à

charbon (Fig. 8) et l’autre avec ltres à charbon régénérables

(lavables). (Fig. 9)

- Pour remplacer les ltres cassette à charbon X, tirer vers

l’extérieur le levier comme illustré (Fig. 8).

- Pour remplacer les ltres à charbon régénérables Y, dégager

les xations de leur emplacement en les tirant vers l’extérieur

(Fig.9).

- Si l’emballage contient une bride comme celle indiquée

Fig.9A, il faut la xer à la hotte à l’aide des vis fournies.

EMPLOI ET ENTRETIEN

• Il est conseillé de mettre en service la hotte quelques minutes

avant de commencer à cuisiner. De même il est conseillé

de l’arrêter 15 minutes après avoir terminé la cuisson pour

éliminer au maximum les odeurs et évacuer l’air vicié. Le bon

fonctionnement de la hotte est lié à la fréquence des opéra-

tions d’entretien et, plus particulièrement, à l’entretien du ltre

anti-graisse et du ltre à charbon actif.

•Leltreanti-graisse à pour rôle de retenir les particules

grasses en suspension dans l’air; par conséquent, il peut se

boucher en un temps qui varie en fonction de l’utilisation de

l’appareil.

- Pour prévenir le danger d’incendie, chaque 2 mois au maxi-

mum, il est nécessaire de laver les ltres anti-graisse à la main

en utilisant des détergents liquides neutres non abrasifs ou

dans le lave-vaisselle à température basse et cycle court.

- Après plusieurs lavages, la couleur peut changer. Cela ne

donne pas le droit à une requête pour leur remplacement.

•Lesltresaucarboneactifservent à purier l’air qui sera

rejeté dans la pièce et à atténuer les odeurs générées par la

cuisson.

- Les ltres à carbone actif non régénérables doivent être

remplacés chaque 4 mois au maximum. La saturation du car-

bone actif dépend de l’utilisation plus où moins prolongée de

l’appareil, du type de cuisine et de la régularité avec laquelle

vous eectuez le nettoyage du ltre anti-graisse.

- Les ltres de carbone actif régénérables doivent être lavé

à la main, avec des détergents neutres non abrasifs, ou dans

le lave-vaisselle à température maximale de 65°C (le cycle de

lavage doit être complet et sans plats) Enlever l’eau en excès

sans abîmer le ltre, retirer les parties en plastique, faire sécher

le matelas au four pendant au moins 15 minutes environ et à

la température maximale de 100°C. Cette opération doit être

répétée chaque 2 mois pour maintenir ecace la fonction

du ltre à carbone régénérable. Ces derniers doivent être

remplacés au maximum chaque 3 ans ou lorsque le matelas

est endommagé.

•Avantdemonterlesltresanti-graissesetlesltresà

carbone actif régénérables, il est important que ceux-ci

soient bien secs.

•Nettoyerfréquemmentlahotte,soitàl’intérieurqueà

l’extérieurenutilisantunchionhumidiéavecdel’alcool

dénaturé ou des détergents liquides neutres non abrasifs.

• L’installation d’illumination est conçue pour l’utilisation

pendant la cuisson et non pour l’utilisation prolongée pour

illuminer la pièce. L’utilisation prolongée de l’illumination

réduit considérablement la durée moyenne de la lampe.

• Si l’appareil est pourvu de lumière de courtoisie, elle peut

être utilisée pour l’emploi prolongé de l’éclairage général de

la pièce.

•Attention:la non-observation de ces remarques de net-

toyage de la hotte et du remplacement et nettoyage des ltres

comporte des risques d’incendie. Il est donc recommandé de

suivre les instructions suggérées.

•RemplacementdeslampesàLED(Fig.11):

Si la version de l’appareil est avec lampes à LED, elles doivent

être obligatoirement remplacées par un technicien spécialisé.

•Commandes(Fig.12):

Touche A = Allume/éteint les lumières.

- 13 -

Touche B =Allume/éteint la hotte. l’appareil s’allume à la 1°

vitesse. si la hotte est allumée, appuyer sur la touche pendant 2

sec. pour éteindre. Si la hotte se trouve à la 1° vitesse, il n’est pas

nécessaire de tenir la touche appuyée pour éteintre. Diminue

la vitesse du moteur.

Display C = Indique la vitesse du moteur sélectionnée et

l’activation du timer.

Touche D = Allume la hotte. Augmente la vitesse du moteur.

En pressant la touche de la 3ème vitesse la fonction intensive

s’active pendant 10’, puis l’appereil recommance à fonctionner

à la vitesse d’exercice au moment de la première activation.

Pendant cette fonction le display clignote.

Touche E = Au moment de l’activation le Minuteur temporise

les fonctions pendant 15 minutes, après quoi ces dernières

s’éteignent. En pressant la touche E, le Minuteur se désactive.

Quand la fonction Minuteur est active, le point décimal doit

clignoter sur l’écran. Si la vitesse intensive est en fonction, le

Minuteur ne peut être activé.

En pressant la touche E pendant 2 secondes, quand l’appareil

est éteint, la fonction “clean air” s’active. Cette dernière met

en marche le moteur chaque heure pendant 10 minutes à la

première vitesse. Durant le fonctionnement l’écran doit visua-

liser un mouvement rotatif des segments périphériques. Après

quoi le moteur s’éteint et l’écran doit visualiser la lettre “C”

xe, jusqu’à ce qu’après 50 autres minutes, le moteur reparte

pendant 10 minutes supplémentaires et ainsi de suite. Pour

retourner au fonctionnement normal presser n’importe quelle

touche sauf celle de l’éclairage. Pour désactiver la fonction

presser la touche“E”.

•Saturationltresanti-gras/charbonactif:

-Quand l’acheur Cclignote et visualise alternativement la

vitesse de fonctionnement et la lettre F(1 et Fpar ex.) il est

temps de laver les ltres anti-gras.

-Quand l’écran Cclignote et visualise alternativement la vitesse

de fonctionnement et la lettre A(1 et Apar ex.) les ltres à

charbon actif doivent être remplacés ou nettoyés selon le type

de ltre.

Après avoir remis le ltre propre à sa place, procéder à une

remise à zéro de la mémoire électronique en appuyant 5

secondes de suite sur la touche Ajusqu’à ce que F ou A cesse

de clignoter sur l’acheur C.

•Commandes: (Fig.13)

NOTE : cette commande permet de contrôler l’appareil par

télécommande, disponible à part comme accessoire.

Touched’allumage(A) = La touche d’allumage / extinction

sert à mettre en marche et à arrêter la hotte en entier (turbine

et lumières).

La touche permet de démarrer la turbine à la vitesse 1.

ToucheVitesseventilateur(B) = à partir de la position OFF,

appuyez une fois pour accéder à la vitesse 1, deux fois pour la

vitesse 2 et trois fois pour la vitesse 3. Pour activer la vitesse

intense, appuyez sur la touche pendant 5 secondes quel que

soit le mode. A chaque vitesse correspond exclusivement le

témoin indiquant la vitesse paramétrée. La vitesse intense est

indiquée par le clignotement de la vitesse 3. La vitesse intense

fonctionne pendant 10 minutes. Suite à cela, la hotte revient

à la dernière vitesse paramétrée.

Pour annuler la vitesse intense, appuyez sur la touche Allu-

mage. La hotte s’éteindra alors. Appuyez sur la touche Vitesse

turbine pour revenir à la vitesse préalablement dénie.Vitesse

cyclique de la hotte.

ToucheÉclairage(C)= Trois niveaux de lumière sont prévus

: haut, moyen, bas.

Depuis la position Éteint, appuyez une fois pour le niveau haut,

deux fois pour le niveau moyen, trois fois pour le niveau bas

et quatre fois pour éteindre les lumières.

Le réglage de l’éclairage est cyclique : haut, moyen, bas, éteint

ToucheMinuterie(D)= quelle que soit la vitesse (à l’exception

de la vitesse intense), si vous appuyez sur la touche, la minu-

terie sera activée pendant 15 minutes. Passé ce délai, la hotte

s’éteint (turbine et lampes).

TémoinLumières(E) = le voyant lumières s’allume quand les

lumières sont allumées à n’importe quel niveau.

Témoinltres(F)= après 30 h de fonctionnement, le témoin

de ltres s’allume (sans clignoter). Il indique qu’il est temps de

nettoyer les ltres anti-graisse. La fonction peut être réinitia-

lisée (lorsque la hotte est éteinte) en appuyant sur la touche

Vitesse turbine pendant 5 secondes. Une fois cette opération

effectuée, le témoin de détection des filtres s’éteint et le

réglage des 30 heures est réinitialisé.

Après 120 h, le témoin clignote en permanence. Cela signie

qu’il est temps de remplacer les ltres au charbon (le cas

échéant). La fonction peut être réinitialisée (lorsque la hotte est

éteinte) en appuyant sur le touche Vitesse turbine pendant 5

secondes. Une fois cette opération eectuée, le témoin s’éteint

et le réglage est réinitialisé.

Témoin air propre (8)

Lorsque la hotte est à l’arrêt, si vous appuyez pendant 5

secondes sur la touche Allumage (1), la fonction Air propre

est activée. Cette fonction active la turbine à la vitesse 1

pendant 10 minutes toutes les heures. Le témoin s’allume et

reste xe tandis que le témoin de la vitesse 1 s’allume. Pendant

les 50 minutes restantes, le témoin clignote. La fonction est

désactivée lorsque vous appuyez sur n’importe quelle touche

à l’exception de celles pour l’éclairage.

NOUS DECLINOS TOUTE RESPONSABILI TE POUR LES

EVENTUELS DÉGATS PROVOQUÉS PAR L’INOBSERVATION

DES SUSDITES INSTRUCTIONS.

ENGLISH GB

GENERAL

Carefully read the following important information regarding

installation safety and maintenance. Keep this information

booklet accessible for further consultations. The appliance

has been designed for use in the ducting version (air exhaust

to the outside – Fig.1B), ltering version (air circulation on the

inside – Fig.1A) or with external motor (Fig.1C).

SAFETY PRECAUTION

1. Take care when the cooker hood is operating simultane-

ously with an open fireplace or burner that depend on the air

in the environment and are supplied by other than electrical

energy, as the cooker hood removes the air from the environ-

ment which a burner or fireplace need for combustion. The

negative pressure in the environment must not exceed 4Pa

(4x10-5 bar). Provide adequate ventilation in the environment

for a safe operation of the cooker hood.Follow the local laws

applicable for external air evacuation.

Before connecting the model to the electricity network:

-Control the data plate (positioned inside the appliance)

to ascertain that the voltage and power correspond to the

network and the socket is suitable. If in doubt ask a qualified

electrician.

-If the power supply cable is damaged, it must be replaced with

- 14 -

another cable or a special assembly, which may be obtained

direct from the manufacturer or from theTechnical Assistance

Centre.

-This device must be connected to the mains supply through

either a plug fused 3A or hardwired to a 2 phase spur protected

by 3A fuse.

2. Warning!

In certain circumstances electrical appliances may be a

danger hazard.

A)Do not check the status of the filters while the cooker

hood is operating.

B)Do not touch bulbs or adjacent areas, during or straight

after prolonged use of the lighting installation.

C)Flambè cooking is prohibited underneath the cooker

hood.

D)Avoid free flame, as it is damaging for the filters and a

fire hazard.

E) Constantly check food frying to avoid that the over-

heated oil may become a fire hazard.

F) Disconnect the electrical plug prior to any maintenance.

G)This appliance is not intended for use by young children

or infirm persons without supervision.

H) Young children should be supervised to ensure they do

not play with the appliance

I) There shall be adequate ventilation of the room when

the rangehood is used at the same time as appliances

burning gas or other fuels.

L) There is a risk of fire if cleaning is not carried out in

accordance with the instructions.

This appliance conforms to the European Directive EC/2002/96,

Waste Electrical and Electronic Equipment (WEEE). By making

sure that this appliance is disposed of in a suitable manner, the

user is helping to prevent potential damage to the environ-

ment or to public health.

The symbol on the product or on the accompanying

paperwork indicates that the appliance should not be

treated as domestic waste, but should be delivered to

a suitable electric and electronic appliance recycling

collection point. Follow local guidelines when disposing of

waste. For more information on the treatment, re-use and

recycling of this product, please contact your local authority,

domestic waste collection service or the shop where the ap-

pliance was purchased.

INSTALLATION INSTRUCTIONS

•Assemblyandelectricalconnectionsmustbecarriedout

by specialised personnel.

•Wearprotectiveglovesbeforeproceedingwiththeinstal-

lation.

•ElectricConnection:

This is a class I, appliance and must therefore be connected

to an eecient earthing system.

-The appliance must be connected to the electricity supply as

follows:

BROWN = Lline

BLUE = Nneutral

YELLOW/GREEN = earth.

The neutral wire must be connected to the terminal with the

N symbol while the YELLOW/GREEN, wire must be connected

to the terminal by the earth symbol .

When connecting the appliance to the electricity supply, make

sure that the mains socket has an earth connection. After tting

the ducted cooker hood, make sure that the electrical plug is

in a position where it can be accessed easily. If the appliance

is connected directly to the electricity supply, an omnipolar

switch with a minimum contact opening of 3 mm must be

placed in between the two; its size must be suitable for the

load required and it must comply with current legislation.

• The minimum distance between the support surfaces of

the cooking pots on the cooker top and the lowest part of

the cooker hood must be at least 65 cm. If a connection tube

composed of two parts is used, the upper part must be placed

outside the lower part. Do not connect the cooker hood

exhaust to the same conductor used to circulate hot air or for

evacuating fumes from other appliances generated by other

than an electrical source. Before proceeding with the assembly

operations, remove the anti-grease lter(s) (Fig.7) so that the

unit is easier to handle.

-In the case of assembly of the appliance in the suction version

prepare the hole for evacuation of the air.

• We recommend the use of an air exhaust tube which has the

same diameter as the air exhaust outlet hole. If a pipe with a

smaller diameter is used, the eciency of the product may be

reduced and its operation may become noisier.

•Fixingtothewall

- Drill the holes Arespecting the distances indicated (Fig.2).

- Fix the appliance to the wall and align it in horizontal posi-

tion to the wall units.

-When the appliance has been adjusted, denitely x the hood

using the screws A(Fig.5).

- For the various installations use screws and screw anchors

suited to the type of wall (e.g. reinforced concrete, plaster-

board, etc.).

If the screws and screw anchors are provided with the product,

check that they are suitable for the type of wall on which the

hood is to be xed.

•Fixingthedecorativetelescopicue

- Arrange the electrical power supply within the dimensions

of the decorative ue. If your appliance is to be installed in the

ducting version or in the version with external motor, prepare

the air exhaust opening.

- Adjust the width of the support bracket of the upper ue

(Fig.3).

- Then x it to the ceiling using the screws A(Fig.3) in such a

way that it is in line with your hood and respecting the distance

from the ceiling indicated in Fig.2.

- Connect the ange Cto the air exhaust hole using a con-

nection pipe (Fig.5).

- Insert the upper ue into the lower ue.

- Fix the lower ue to the hood using the screws Bprovided

(Fig.5), extract the upper ue up to the bracket and x it with

the screws B(Fig.3).

- If your appliance has the lower connections indicated as in

Fig. 4A, the xing to be carried out is that shown in Fig. 6A.

To transform the hood from a ducting version into a ltering

version, ask your dealer for the charcoal lters and follow the

installation instructions.

•Filterhood

Please note:

In order to transform the hood from EXTRACTOR HOOD

into FILTER HOOD the carbon lters must be ordered at your

distributor as accessory.

We have two different types of Kit, one with extractable carbon

filters (Fig.8) and the other one with re-usable carbon filters

- 15 -

(washable). (Fig.9)

- To replace the extractable active carbon filters X, pull lever

outwards as shown in Fig.8

- To replace re-usable carbon filters Y, remove the brackets

from their seat, pulling them outwards. (Fig.9)

If you find a bracket such as the one indicated in Fig.9A

included in the product packaging, this should be fixed to the

hood using the supplied screws.

USE AND MAINTENANCE

• We recommend that the cooker hood is switched on before

any food is cooked. We also recommend that the appliance is

left running for 15 minutes after the food is cooked, in order

to thoroughly eliminate all contaminated air. The eective

performance of the cooker hood depends on constant main-

tenance; the anti-grease lter and the active carbon lter both

require special attention.

•Theanti-greaselter is responsible retaining the grease

particles suspended in the air, therefore it is subject to clogging

with variable frequency according to the use of the appliance.

- To prevent the danger of possible fires, at least every 2

months one must wash the anti-grease lters by hand using

non-abrasive neutral liquid detergents or in the dishwasher

at low temperatures and on short cycles.

- After a few washes, colour alterations may occur. This does

not give the right to claim their replacement.

•Theactivecarbonlters are used to purify the air that is

sent back into the room and its function s to mitigate the

unpleasant odours produced by cooking.

- The non-regenerable active carbon lters must be replaced

at least every 4 months. The saturation of the active charcoal

depends on the more or less prolonged use of the appliance,

on the type of kitchen and on the frequency with which anti-

grease lter is cleaned.

- Regenerable active charcoal lters must be washed by hand,

with non abrasive neutral detergents, or in the dishwasher at

a maximum temperature of 65°C (the washing cycle must be

complete without dishware). Remove excess water without

damaging the lter, remove the plastic parts, and let the mat

dry in the oven for at least 15 minutes approximately at a

maximum temperature of 100°C. To keep the regenerable

charcoal lter functioning ecient this operation must be

repeated every 2 months. These must be replaced at least

every 3 years or when the mat is damaged.

•Beforeremountingtheanti-greaseltersandtheregen-

erableactivecharcoalltersitisimportantthattheyare

completely dry.

•Cleanthehoodfrequently,bothinternallyandexternally,

using a cloth dampened with denatured alcohol or neutral

liquid detergents that are non abrasive.

• The lighting .system is designed for use during cooking

and not for the prolonged general lighting of the room. The

prolonged use of the lighting system signicantly decreases

the average duration of the bulbs.

• If the appliance is equipped with courtesy lights it is possible

to use them for general room lighting for a prolonged amount

of time.

•Attention: the non compliance with the hood cleaning

warnings and with the replacement and cleaning of the lters

entails risk of res. One therefore recommends keeping to the

suggested instructions.

•ReplacingLEDlamps(Fig.11):

If the appliance version is with LED lamps, the intervention of

a specialised technician is necessary to replace them.

•Commands(Fig.12):

Push-button A = On/o lights switch.

Push-button B = On/o cooker hood switch. The appliance

switches on at speed level 1, If the cooker hood is on depress

the push-button for 2 sec. to switch o the cooker hood. If

the cooker hood is at speed level 1 it will not be necessary

to depress the push-button to switch the cooker hood o.

Decreases the motor speed.

Display C = Indicates the motor speed level selected and

activates the timer.

Push-button D = Switches on the cooker hood. Increases the

motor speed. Touching the key at 3rd speed, the intensive

function runs for 10’, then the appliance go back to work at

the original speed. During this function the display blinks.

Key E = The Timer times the functions on activation for 15

minutes, after which they are switched o. The Timer is deac-

tivated by re-pressing Key E. When the Timer is activated the

decimal point must ash on the display. TheTimer cannot be

activated if the intensive speed is functioning.

The “clean air” function is activated by pressing key Efor 2

seconds when the appliance is switched o. This switches the

motor on for 10 minutes every hour at the rst speed. During

functioning a rotary movement of the peripheral segments

must be visualised on the display. When this time has passed

the motor switches o and the xed letter“C”must be visual-

ised on the display until the motor re-starts after 50 minutes

for another 10 minutes and so on. Press any key apart from

the light keys to return to normal functioning. Press key Eto

deactivate the function.

•Activecarbon/greaseltersaturation:

-When display item Cashes, at a speed where it alternates

with the letter F (e.g. 1 and F), the grease lters must be

washed.

-When display item Cashes, at a speed where it alternates

with the letter A (e.g. 1 and A), the active carbon lters must

be replaced or washed depending on the type of lter.

After the clean filter has been positioned correctly, the

electronic memory must be reset by pressing button Afor

approximately 5 seconds, until the indication For Ashown

on the display Cstops ashing.

•Commands: (Fig.13)

NOTE: With this control it is possible to manage the appliance

also with a remote control to be requested as accessory.

PowerButton(A)= the on / o button switches on and o

the whole hood (motor and lights).

By pressing the button the motor starts at 1st speed.

FanSpeedbutton(B)= From the OFF position, press once

for the 1st speed, twice for the 2nd speed and three times

for the 3rd speed. In order to activate the intensive speed,

press the button for 5 seconds regardless of the status of the

hood. For each speed only the led indicating the set speed

will turn on. The intensive speed is indicated by the ashing

of the led indicating speed 3. The duration of the intensive

speed is 10 minutes; after this time the hood goes back to

the last set speed.

In order to remove the intensive speed press the power button

and the hood will switch o, or press the Fan speed button and

the speed goes back to the previously set one. Speed of the

hood with cyclic trend.

Lightbutton(C)= There are three light levels: High, medium,

low.

From the o position press once for the high level, twice for

the medium level, three times for the low level and four times

to turn the lights o.

- 16 -

The level of the lights has a cyclic trend: High, medium, low, o.

Timerbutton(D) = With any type of speed (excluding the

intensive speed), by pressing the button, the timer function is

activated for 15 minutes. After this time has elapsed the hood

will turn o (motor and any light on).

Lightsindicator(E) = The lights indicator will switch on when

the lights are on at any level.

Filtersindicator(F) = After 30 minutes of operation, the led of

the lters indicator will switch on, not ashing indicating that

the anti-grease lters have to be washed. To reset the function

(with the hood o), press the Fan speed button for 5 seconds.

After this operation, the led of the lters indicator turns o and

the setting of the 30 hours starts again from the beginning.

After 120 hours the led will ash continuously. This means

that the carbon lters have to be replaced (if present).To reset

the function (with hood o) press the Fan speed button for 5

seconds. After this operation, the led of the indicator turns o

and the setting starts again from the beginning

Clean air indicator (8).

With the hood o, press the Power button (1) for 5 seconds to

activate the clean air function. This will switch on the motor

at speed 1 for 10 minutes every hour. The light indicator will

switch on without ashing and the led of the 1st speed will

switch on. In the remaining 50 minutes the light indicator will

ash. The function can be deactivated by pressing any button

except for the lights one.

THE MANUFACTURER DECLINES ALL RESPONSIBILITY

FOR EVENTUAL DAMAGES CAUSED BY BREACHING THE

ABOVE WARNINGS.

NEDERLANDS NL

ALGEMEEN

Lees aandachtig de inhoud van deze handleiding. Hierin staan

belangrijke aanwijzingen voor een veilige installatie, gebruik

en onderhoud. Bewaar de handleiding om die later te kun-

nen raadplegen. Het toestel werd ontworpen in een versie

voor afzuiging (evacuatie van de lucht naar buiten - Fig.1B)

en voor ltering (recirculatie van de lucht binnen - Fig.1A) of

met externe motor (Fig.1C).

VEILIGHEIDSVOORSCHRIFTEN

1. Opletten indien tegelijkertijd een afzuigkap en een brander

of haard functioneren die afhankelijk zijn van de omgevings-

lucht en gevoed worden door een andere energiebron dan de

elektrische energie. De afzuigkap kan de lucht die de brander

of haard nodig heeft voor de verbranding aan de omgeving

onttrekken. De negatieve druk in de omgeving mag niet boven

de 4 Pa (4x10-5 bar) liggen.Voor een veilige werking dient u te

zorgen voor een goede ventilatie van de ruimte.Voor de afvoer

naar buiten moet u zich houden aan de geldende voorschriften

die van toepassing zijn in uw land.

Voordat u het model op het elektriciteitsnet aansluit:

- Controleer op het gegevensplaatje (aan de binnenkant van

het apparaat) of de spanning en het vermogen overeenko-

men met die van het net, en of de stekker geschikt is voor

de aansluiting. Neem in geval van twijfel contact op met een

gekwalificeerde elektricien.

- Als de voedingskabel beschadigd is dient deze te worden

vervangen door een andere kabel of een speciale kabel-

combinatie, beschikbaar bij de fabrikant of de technische

servicedienst.

- Verbind het mechanisme aan de voeding m.b.v. en stekker

met zekering 3A of aan de twee draden van de tweefase

beschermd met een 3A zekering.

2. Attentie!

In bepaalde omstandigheden kunnen huishoudelijke ap-

paraten gevaarlijk zijn.

A) Probeer niet om de filters te controleren terwijl de

afzuigkap werkt.

B) Raak de lampen en de zones vlakbij niet aan als de

verlichting lang aan is of kort daarna.

C) Het is verboden om eten met open vlam te bereiden

onder de kap.

D) Voorkom open vlammen, deze zijn schadelijk voor de

filters en brandgevaarlijk.

E) Controleer voortdurend gebakken waren om te voor-

komen dat hete olie vlam vat.

F) Voor elke willekeurige onderhoudsbeurt moet men de

elektrische energie afschakelen.

G) Dit apparaat isnietbestemdvoorgebruikdoorkinderen

of andere personen die toezicht nodig hebben.

H) Controleer dat kinderen niet met het apparaat spelen.

I) Als de afzuigkap tegelijk met andere apparaten wordt

gebruikt die gas of andere brandstoffen verbranden, moet

het vertrek goed worden geventileerd.

L) Als de reinigingswerkzaamheden niet worden uitge-

voerd zoals aangegeven in de handleiding loopt u het

risico dat er brand uitbreekt.

Dit apparaat is voorzien van het keurmerk Waste Electrical

and Electronic Equipment (WEEE), zoals vastgesteld door de

Europese Norm 2002/96/EC. Door te zorgen dat de afvalver-

wijdering van dit product correct wordt uitgevoerd, werkt de

gebruiker mee aan het voorkomen van potentiële negatieve

consequenties voor omgeving en gezondheid.

Het symbool op het product of op het bijgeleverde

documentatiemateriaal geeft aan dat het niet moet

worden behandeld als normaal huisvuil, maar dat het

moet worden ingeleverd bij een speciaal verzamelpunt

voor het recyclen van elektrische en elektronische apparatuur.

De afvalverwijdering moet plaatsvinden in het respect van de

gemeentelijke normen.Voor meer informatie over het onder-

houd en het recyclen van dit product kunt u contact opnemen

met uw gemeente, de locale reinigingsdienst, of de winkel

waar u het product heeft aangeschaft.

INSTALLATIE INSTRUCTIES

•Dewerkzaamhedenm.b.tdemontageendeelektrische

aansluiting dienen verricht te wordendoor gespecialiseerd

personeel.

•Gebruikbeschermendehandschoenenalvorensmetde

montagewerkzaamheden te beginnen.

•Elektrischeaansluiting:

Dit apparaat is gebouwd in klasse I, en moet daarom aan een

aardgeleiding worden verbonden.

De aansluiting op het elektrische net moet op de volgende

wijze worden uitgevoerd:

BRUIN = Llijn

BLAUW = Nneutraal

GEEL/GROEN =aarde.

De neutrale kabel moet worden aangesloten op de aan-

sluitklem met het symbool N.De GEEL/GROENE kabel

moet worden aangesloten op de aansluitklem vlakbij het

aardsymbool .

Bij het aansluiten op het elektrische net moet u zich ervan

verzekeren dat het stopcontact een aardverbinding heeft.

Nadat u de afzuigkap heeft gemonteerd dient u ervoor te

zorgen dat het stopcontact makkelijk te bereiken is. In het

geval van een directe aansluiting op het elektrische net is het

noodzakelijk tussen het apparaat en het net een meerpolige

schakelaar aan te brengen met een minimum afstand van 3

mm tussen de contacten. Deze moet aangepast zijn aan het

elektrische vermogen en voldoen aan de geldende normen.

•De minimumafstand tussen het oppervlak dat de pannen

op het fornuis ondersteunt en de onderkant van de afzuigkap

moet minstens 65 cm bedragen Indien een verbindingsbuis

bestaande uit twee of meer delen gebruikt wordt, dan moet

het bovenste gedeelte aan de buitenkant van het onderste

gedeelte zitten. Sluit de afvoer van de afzuigkap niet aan op

een leiding waardoor warme lucht circuleert of die gebruikt

wordt voor de afvoer van rook van apparaten die door een

andere energiebron dan elektrische energie gevoed worden.

Voordat u verder gaat met de montage dient u, om het ap-

paraat makkelijker te kunnen verplaatsen, de anti-vetfilter(s)

te verwijderen (Afb.7).

- Bij montage van het apparaat in de afzuigversie dient u voor

een gat voor de luchtafvoer te zorgen.

• We raden u aan een luchtafvoerbuis te gebruiken met een-

zelfde diameter als die van de luchtafvoeropening. Het gebruik

van een reduceerelement zou de prestaties van het product

kunnen beperken en het lawaai kunnen doen toenemen.

•Bevestigingaandemuur

- Maak de gaten Aen neem daarbij de aangegeven maten

in acht (Afb. 2).

- Bevestig het apparaat aan de muur op één horizontale lijn

met de keukenkastjes.

- Na de instelling bevestigt u de kap definitief met de 2

schroeven A(Afb.5).

Voor de verschillende montages maakt u gebruik van geschikte

schroeven en expansiepluggen afhankelijk van het type muur

(bv. gewapend beton, gipsplaat, enz.). Mochten de schroeven

en de pluggen bij het product geleverd zijn, dan dient u te

controleren of ze geschikt zijn voor het type muur waaraan

de kap bevestigd wordt.

•Bevestigingvandedecoratievetelescoopverbindingen

- Zorg ervoor dat de elektrische voeding zich in de ruimte

bevindt die door de decoratieve verbinding in beslag geno-

men wordt. Indien de afzuigversie of de versie met externe

motor geïnstalleerd moet worden, dan maakt u een gat voor

de luchtafvoer.

- Regel de breedte van de steunbeugel van het bovenste

verbindingsstuk (Afb.3).

- Vervolgens bevestigt u deze met de schroeven A(Afb.3) zo

aan het plafond dat het in lijn staat met uw kap.

- Neem hierbij de afstand vanaf het plafond in acht die aan-

gegeven wordt in Afb. 2.

- Bevestig, met behulp van een verbindingsbuis, ens Cop het

gat van de luchtafvoer (Afb.5).

- Plaats het bovenste verbindingsstuk in het onderste.

- Bevestig het onderste verbindingsstuk met de bijgeleverde

schroeven B(Afb.5) aan de kap, trek het bovenste verbindings-

stuk naar buiten tot aan de beugel en zet het vast met de

schroeven B(Afb.3).

- In het geval dat uw apparaat de aansluitingen onderaan heeft

zoals aangeduid op (Afb. 4A), zal het vastzetten gebeuren zoals

weergebracht op (Afb. 6A).

- Om de afzuigversie in de lterversie te veranderen dient

u uw verkoper om de actieve koolstolters te vragen en de

montageinstructies te volgen.

•Filterversie

Attentie!

Om de kap te veranderen van de AFZUIG- naar de FILTER-

versie, moet men de koolfilters bij de eigen dealer als

toebehoren bestellen.

- Er zijn twee verschillende typen kits verkrijgbaar, een met

koolstoffilterdozen (Afb.8) en de andere met herbruikbare

koolstoffilters (wasbaar). (Afb.9)

- Om de koolstoffilterdozen Xte vervangen, moet men de

hendel naar buiten trekken, zoals aangegeven in (Afb.8).

- Om de herbruikbare koolstoffilters Yte vervangen, moet men

de beugels verwijderen door ze naar buiten te trekken(Afb.9).

- Indien men in de verpakking een beugel vindt zoals

aangegeven in (Afb.9A) moet men deze met de bijgeleverde

schroeven aan de kap vastmaken.

GEBRUIK EN ONDERHOUD

• We raden aan het apparaat aan te zetten voordat u met de

bereiding begint van elke willekeurige maaltijd. We raden u

aan het apparaat 15 minuten aan te laten nadat het eten bereid

is, voor een optimale luchtverversing.

De goede werking van de afzuigkap hangt af van een regelma-

tig en correct onderhoud; in het bijzonder moet men aandacht

besteden aan het vetfilter en aan het filter met actieve koolstof.

•Devetfilter heeft als doel de vetdeeltjes die in de lucht han-

gen tegen te houden, bijgevolg is deze filter onderhevig aan

verstoppen na een bepaalde tijd, afhankelijk van het gebruik

van het apparaat.

- Om brandgevaar te voorkomen, moeten de vetfilters hoog-

stens iedere 2 maanden met de hand gewassen worden met

neutrale vloeibare reinigingsmiddelen die niet schuren ofwel

in de vaatwasser op lage temperatuur met korte cycli.

- Na enkele wasbeurten kunnen er kleurveranderingen optre-

den. Dit feit geeft u geen recht op een klacht voor eventuele

vervanging.

•Deactievekoolstoffilters dienen om de lucht te zuiveren

die in het milieu wordt uitgestoten, en heeft als functie de on-

aangename geuren die bij het koken vrijkomen op te vangen.

- De actieve koolstoffilters die niet regenereerbaar zijn, moeten

hoogstens iedere 4 maanden worden vervangen. De verza-

diging van de actieve koolstof hangt af van een min of meer

langdurig gebruik van het apparaat, van het type keuken en

van de regelmaat waarmee de schoonmaak van de vetfilter

wordt uitgevoerd.

- De regenereerbare actieve koolstoffilters moeten met de

hand worden gewassen met neutrale detergenten die niet

schuren, of in de vaatwasser bij een maximumtemperatuur

van 65°C (de wascyclus moet gebeuren zonder vaat). Neem

het overtollige water weg zonder de filter te beschadigen,

verwijder de plastic delen en laat het matrasje in de oven

drogen gedurende minstens 15 minuten bij een maximum-

temperatuur van 100°C. Om de werking van de regenereerbare

koolstoffilter efficiënt te houden, moet deze handeling iedere

2 maanden worden herhaald. Ze moeten worden vervangen

na hoogstens 3 jaar ofwel wanneer het matrasje beschadigd

geraakt is.

•Hetisbelangrijkdatdevetfiltersenderegenereerbare

actieve koolstoffilters goed droog zijn vooraleer ze op-

nieuw te monteren.

•Maakdekapzowelvanbinnenalsvanbuitenregelmatig

schoon met behulp van een doek gedrenkt in gedenatu-

reerde alcohol of neutrale vloeibare schoonmaakmiddelen

- 18 -

die niet schuren.

• De verlichtingsinstallatie is ontworpen voor het gebruik

tijdens het koken en niet voor langdurig gebruik als algemene

verlichting van het vertrek. Langdurig gebruik van de verlich-

ting vermindert gevoelig de gemiddelde levensduur van de

lampen.

• Als het apparaat uitgerust is met de serviceverlichting dan

kan deze gebruikt worden voor langdurig gebruik van de

algemene verlichting van het vertrek.

•Attentie: het niet naleven van de waarschuwingen voor

schoonmaak van de kap en de vervanging en schoonmaak

van de filters brengt brandgevaar met zich mee. Het is daarom

aangeraden om zich te houden aan de voorgestelde instruc-

ties.

•VervangingvandeLED-lampen(Afb.11):

Als de versie van het apparaat met LED-lampen is, dan is voor

de vervanging daarvan de tussenkomst van een gespeciali-

seerd technicus nodig.

•Kontroller(Afb.12):

Knop A = Voor het aan- en uitschakelen van de lichten.

Knop B = Voor het aan- en uitschakelen van de wasemkap.

Het apparaat wordt aangeschakeld op de 1ste snelheid. Als

de kap aan is druk 2 sec. lang op de knop om deze uit te

schakelen. Als de kap op de 1ste snelheid aangeschakeld is,

is het niet nodig de knop ingedrukt te houden om de kap uit

te schakelen. Vermindert de snelheid van de motor.

Display C = Geeft de geselecteerde motorsnelheid en de

inschakeling van de timer aan.

Knop D = Voor het inschakelen van de afzuigkap. Met deze

knop kan een hogere stand gekozen worden. Wanneer deze

knop bediend wordt terwijl de afzuigkap in stand 3 staat, wordt

de intensiefstand ingesteld. Dit houdt in dat de afzuigkap

gedurende 10 minuten op vol vermogen zal werken, waarna

hij automatisch terugkeert naar stand 3. Tijdens deze functie

knippert het display C.

Toets E = Door de Timer in te schakelen worden de gekozen

functies 15 minuten lang geactiveerd, waarna ze worden

uitgeschakeld. Door weer op de toets E te drukken wordt de

Timer uitgeschakeld. Als de Timer functie actief is zal op het dis-

play het decimale punt knipperen. De Timer kan niet worden

ingeschakeld als de functie intensieve snelheid is geactiveerd.

Als, wanneer het apparaat uit is, de toets E2 seconden lang

wordt ingedrukt, wordt de functie “clean air” geactiveerd.

Deze functie schakelt de motor elk uur 10 minuten lang op

de eerste snelheid in.Als deze functie is geactiveerd zullen de

zijgedeeltes op het display een draaiende beweging maken.

Zodra deze tijd is verstreken gaat de motor uit en verschijnt op

het display de letter“C”totdat, na weer 50 minuten, de motor

opnieuw voor 10 minuten gaat draaien, enzovoort.

Om terug te keren naar de normale werking drukt men op

een willekeurige toets, behalve op de toets van de lichten.

Druk op de toets Eom de functie te deactiveren.

•Vetfilters/koolstoffiltersverzadigd:

-Als het display Cknippert en de ventilatiesnelheid wordt

afgewisseld met de letter F (bv. 1 en F) dienen de vetfilters te

worden g ereinigd.

-Als het display C knippert en de ventilatiesnelheid wordt

afgewisseld met de letter A(bv. 1 en A) moeten de actieve

koolfilters worden vervangen of gewassen, naargelang het

type filter.

Als het schone filter weer op zijn plaats zit dient u een reset

uit te voeren van het elektronische geheugen door circa 5

seconden op de toets Ate drukken, totdat de tekens F of A

op het display C stoppen met knipperen.

•Kontroller: (Afb.13)

OPMERKING: Met deze functie kan men het apparaat ook

besturen met een afstandsbediening, die als een toebehoor

moeten worden aangevraagd.

ToetsPower(A)= de toets voor het in-/uitschakelen zal de

hele kap aan- of uitzetten ( motor en verlichting).

Drukt men op de toets dan zal de motor in de 1° snelheid

starten

ToetsFanspeed(B)= in de stand OFF moet men een keer

drukken voor de 1° snelheid, twee keer voor de 2° snelheid,

drie keer voor de 3° snelheid. Om de extra hoge snelheid

in te schakelen moet men de toets voor 5 sec indrukken, in

welke toestand de kap zich ook bevindt. Bij elke snelheid

zal uitsluitend de led aangaan, die overeenkomt met de

ingestelde snelheid. De extra hoge snelheid wordt aangegeven

door de led van de 3° snelheid, deze zal dan knipperen. De

tijdsduur van de extra hoge snelheid is 10 min, daarna keert

de kap terug naar de laatst ingestelde snelheid.

Om de extra hoge snelheid te verwijderen kan men de

powertoets indrukken waardoor de kap uit zal gaan, of op de

toets Fan speed, hierdoor keert de snelheid terug naar de van

te voren ingestelde waarde. Afwisselende snelheid van de kap.

Toetslight(C)= er zijn drie verlichtingsniveau’s: hoog,

middelmatig, laag.

Als de lampen uit zijn, drukt men één maal voor het hoge

niveau, twee maal voor het middelste niveau, drie maal voor

het lage niveau en vier maal om de verlichting weer uit te

zetten.

Het niveau van de verlichting heeft een cyclisch verloop: hoog,

middelmatig, laag, uit.

Toetstimer(D)= bij elke snelheid ( behalve de extra hoge )

zal men met deze toets de timer voor 15 min. activeren Aan

het eind van deze tijd zal de kap uitgaan (motor en eventuele

verlichting).

Controlelamplichten(E)= de controlelamp gaat aan als de

verlichting aan is (willekeurig niveau)

Controlelampfilters(F)= Na 30 uur bedrijf zal de controle-

led van de filters aangaan, zonder te knipperen, men moet

nu de anti-vetfilters wassen. Men kan de functie resetten (bij

uitgeschakelde kap) door 5 sec lang op de toets Fan speed te

drukken. Hierna zal de led voor de filterssignalering uitgaan en

de teller voor de 30 uren zal weer vanaf 0 beginnen.

Na 120 uur zal de led voortdurend knipperen. Dit wil zeggen

dat men de koolfilters moet vervangen (indien gemonteerd).

Men kan de functie resetten (bij uitgeschakelde kap) door 5

sec lang op de toets Fan speed te drukken. Hierna zal de led

voor de filterssignalering uitgaan en de teller zal weer vanaf

0 beginnen.

Controlelamp schone lucht (8)

Met uitgeschakelde kap kan men 5 sec op de Power toets (1)

drukken, om de functie Clean air in te schakelen. Deze zal de

motor elk uur voor 10 min op de eerste snelheid laten draaien.

De controlelamp gaat continu branden en de led voor de

eerste snelheid gaat aan. Tijdens de overige 50 min zal het

lampje knipperen. De functie zal gedisactiveerd worden door

elke willekeurige knop, behalve voor de verlichting.

DE FABRIKANT IS NIET AANSPRAKELIJK VOOR SCHADE

DIE VOORTVLOEIT UIT HET NIET IN ACHT NEMEN VAN DE

BOVENSTAANDE VOORSCHRIFTEN.

3LIK1045

This manual suits for next models

Table of contents

Languages:

Other Tovenco Ventilation Hood manuals

Tovenco

Tovenco Pardina User manual

Tovenco

Tovenco Nebbiolo User manual

Tovenco

Tovenco Pardina Island User manual

Tovenco

Tovenco Pinotage User manual

Tovenco

Tovenco Shiraz II User manual

Tovenco

Tovenco Prosecco User manual

Tovenco

Tovenco Barbera User manual

Popular Ventilation Hood manuals by other brands

Wolf

Wolf Downdraft Ventilation Use & care guide

Franke

Franke FBI 362 XS RB Installation instructions use and care guide

Blaupunkt

Blaupunkt 5DB69751 Instructions on mounting an use

EMB

EMB Downdraft Assembly and operating instructions

Spagna Vetro

Spagna Vetro Professional 200PS Installation guide and user's manual

Siemens

Siemens LR97CAQ20 User manual and assembly instructions

Brandt

Brandt BHY2353B Instruction on mounting and use

Grundig

Grundig GDKP 2460 B user manual

Eico

Eico Parma Instruction on mounting and use

Caple

Caple Mirage MC900SS instruction manual

Broan

Broan SmartSense brochure

AEG

AEG DEI 60 PL 2 Instructions for installation and use

Caple

Caple CE920WH instruction manual

Wolf

Wolf L522212 Planning information

Heinner

Heinner HTCH-F400IX manual

Bosch

Bosch HCB56651UC use and care manual

Kenmore

Kenmore 233.599801 installation instructions

Westinghouse

Westinghouse QR061W owner's manual
