Tovenco Barbera User manual

SPISKÅPA - Bruksanvisning
DUNSTABZUGSHAUBE - Gebrauchsanweisung
HOTTE DE CUISINE - Notice d’utilisation
COOKER HOOD - User instructions
AFZUIGKAP - Gebruiksaanwijzing
S
D
NL
F
GB
Model: Barbéra
Fiano

- 3 -











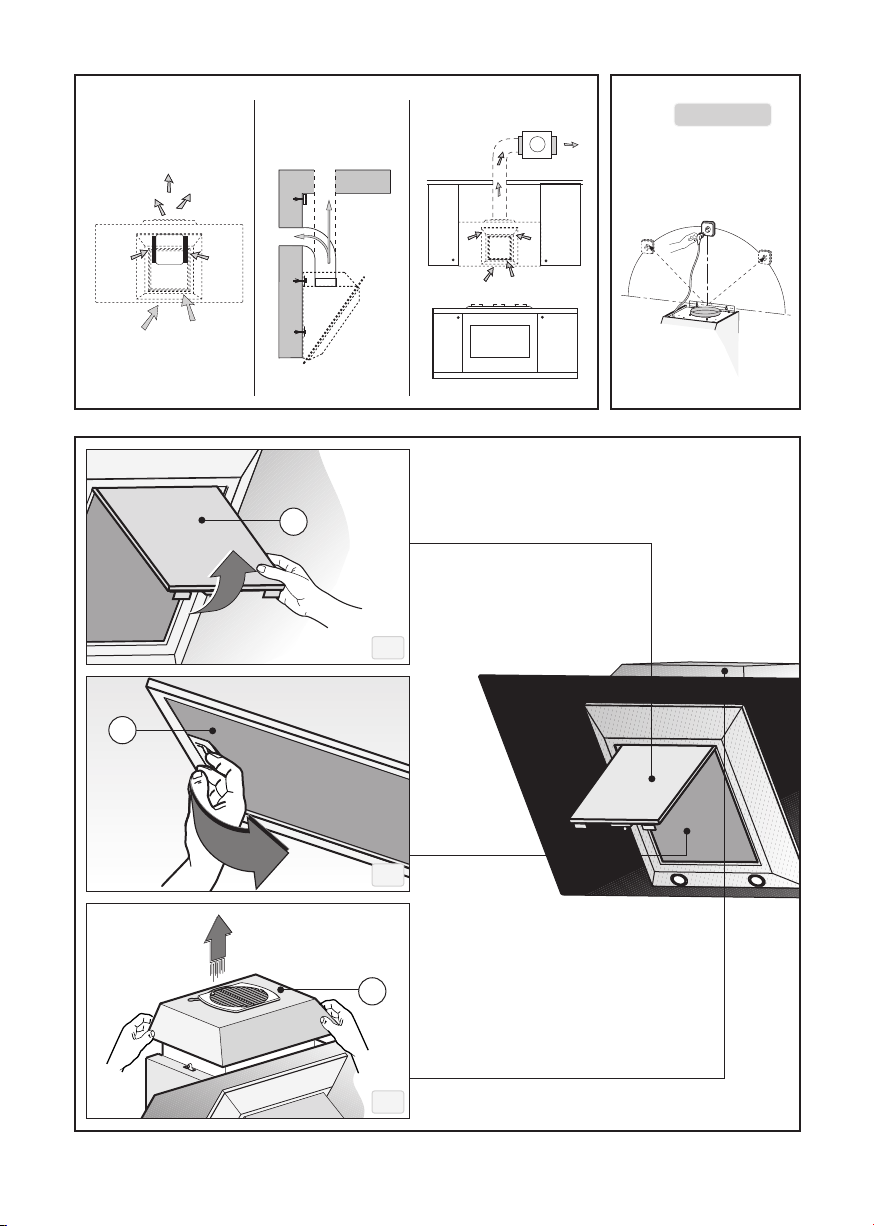

Fig.1
Fig.2

- 4 -









Fig.3

- 5 -











Fig.4 Fig.5
Fig.6

- 6 -


















Fig.7
Fig.9
Fig.8

- 7 -


 








Fig.10
Fig.11
Fig.12

- 8 -




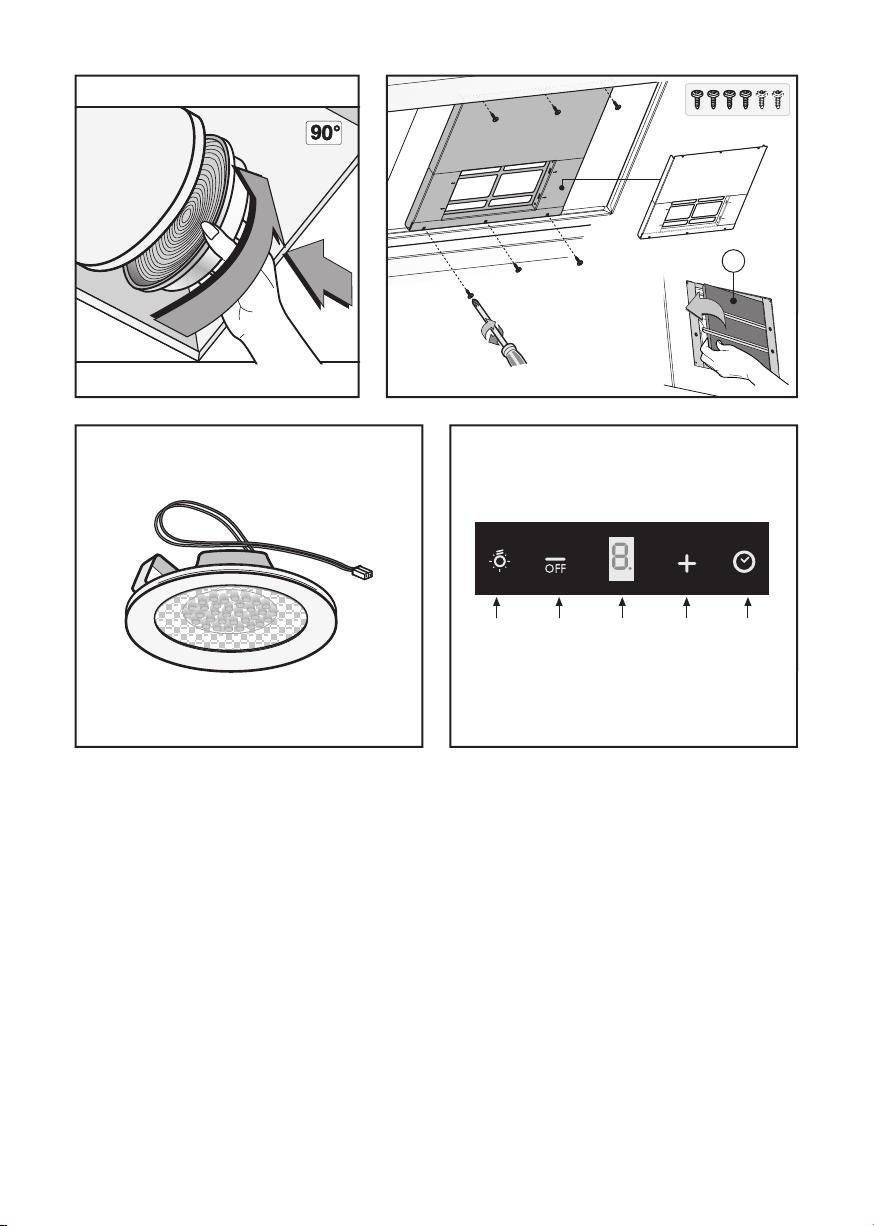

Fig.13
Fig.15
Fig.14
Fig.16

- 9 -
SVERIGE S
ALLMÄNT
Läs igenom denna bruksanvisning noggrant, eftersom den
innehåller viktiga anvisningar beträande säkerheten vid
installation, användning och underhåll. Förvara bruksanvis-
ningen för framtida bruk. Apparaten har utarbetats för att
användas med frånluftsdrift (med luftutblås utomhus - Fig.1B)
och med kollterdrift (återcirkulation av luften till omgiv-
ningen - Fig.1A) eller med extern motor (Fig.1C).
SÄKERHETSFÖRESKRIFTER
1. Var uppmärksam om utsugningskåpan fungerar samtidigt
som en brännare eller eldhärd som är beroende av omgiv-
ningsluften i rummet och som drivs med annan typ av energi
än elektrisk energi, eftersom utsugningskåpan suger upp luft
från rummet som brännaren eller eldhärden är i behov av för
sin förbränningsprocess.
Undertrycket i lokalen får inte överskrida 4 Pa (4x10 -5 bar).
För att garantera säkerheten rekommenderas därför en god
ventilation av lokalen. Vad beträffar det utvändiga utsläppet
skall de i det aktuella landet gällande normerna och föreskrif-
terna respekteras.
Innan apparaten kopplas till elnätet:
-Kontrollera typskylten (på insidan av apparaten) och försäkra
dig om att spänning och effekt motsvarar elnätets och att
stickkontakten passar. Rådfråga kunnig eltekniker, om du är
tveksam.
-Om nätkabeln är skadad ska den bytas ut mot en ny kabel
eller en specialsats som tillhandahålls av tillverkaren eller dess
tekniska servicetjänst.
-Anslut strömförsörjningsaggregatet via en stickkontakt med
en säkring på 3A eller till tvåfasanslutningens två trådar som
ska skyddas av en säkring på 3A.
2. Observera!
I vissa situationer kan elektrisk utrustning utgöra en fara.
A)Kåpan ska inte vara i drift när filtrens skick kontrolleras.
B)Vidrör inte glödlampor eller områden runt dessa direkt
efter längre tids användning av belysningen.
C)Det är förbjudet att tillaga flamberade rätter under
kåpan.
D)Undvik fria lågor. Dessa kan skada filtren och förorsaka
brand.
E)Vid fritering ska tillagningen hållas under konstant
uppsikt för att förhindra att oljan tar eld.
F) Koppla från kontakten från stickkontakten innan un-
derhållsmoment utförs.
G)Utrustningen är inte avsedd att användas av barn eller
oförmögna personer, utan uppsikt av en vuxen.
H) Kontrollera att barn inte leker med utrustningen.
I) När kåpan används samtidigt med utrustning som
bränner gas eller andra bränslen, ska lokalen ha en god
ventilation.
L) Om rengöringsmomenten inte utförs med respekt för
anvisningarna finns det risk för att brand uppstår.
Den här apparaten överensstämmer med europadirektivet
2002/96/EG,Waste Electrical and Electronic Equipment (WEEE).
Genom att försäkra sig om att den här produkten elimineras
pĺ rätt sätt, bidrar användaren till att förebygga eventuella
negativa följdrisker för miljö och hälsa.
Symbolen på produkten eller på bifogad dokumentation
indikerar att den här produkten inte ska behandlas om
hushållsavfall utan ska överlämnas till lämplig avfalls-
station för återvinning av elektriska och elektroniska
apparater. Kassera enligt gällande lokala normer för avfalls-
hantering. För ytterligare information om hantering och
återvinning av produkten, kontakta det lokala kontoret,
uppsamllingsstation för hushållsavfall eller affären där pro-
dukten inhandlats.
INSTALLATIONS INSTRUKTIONER
•Åtgärderförmonteringochelanslutningmåsteutföras
av kunnig personal.
•Sättpådigskyddshandskarinnandupåbörjarmonte-
ringsförfarandet.
•Elanslutning:
Denna utrustning är konstruerad i enlighet med klass I, och
ska därför anslutas till en jordad kontakt.
Anslutningen till elnätet ska göras på följande sätt:
BRUN = L-linje
BLÅ = N-nolla
GULGRÖN = jord.
Nollkabeln ska anslutas till klämman med N-symbolen,
medan den GULGRÖNA kabeln ska anslutas till klämman
intill jordsymbolen .
Vid elektrisk anslutning, se till att strömuttaget har jordanslut-
ning. När utsugningskåpan har monterats, se till att kontakten
för nätanslutningen sitter i ett lättåtkomligt läge. Vid direkt
anslutning till elnätet är det nödvändigt att installera en fler-
polig brytare mellan utrustningen och elnätet. Brytaren ska
ha en min. öppning mellan kontakterna på 3 mm, vara dimen-
sionerad för belastningen och uppfylla gällande lagstiftning.
• Det minimala avståndet mellan kokkärlens underlag på
kokhällen och spisäktens nedre del måste vara minst 45 cm.
I det fall ett anslutningsrör används som består av två eller
era delar, måste den övre av delarna träs utanpå den undre
delen. Anslut inte kåpans utloppsrör till luftkanaler i vilka
varmluft cirkulerar, eller kanaler som används för att evakuera
rök från apparater som drivs med annan typ av energi än
elektrisk energi. För att förenkla handhavandet av apparaten
ska antifettltret/-en tas ur innan monteringsmomenten
påbörjas (Fig.2.2 - Fig.3.2).
- Om apparaten ska monteras med utsugningversion ska hål
för luftuttömning anordnas.
• Det rekommenderas att använda ett ventilationsrör med
samma diameter som öppningen för luftutgången. Om ett
reducerstycke används försämras utrustningens kapacitet och
bullernivån ökas.
• Om apparaten är försedd med kupolen Mska den tas bort
genom att haka loss den på det sätt som visas i Fig.2.3 - Fig.3.3.
Innan du fortsätter med monteringen ska du, för att göra ap-
paraten mer lätthanterlig, ta bort avfettningsltret genom att
dra i handtaget Bsåsom beskrivs i Fig.2.2 – Fig.3.2.
Om du har en modell med omgärdande uppsugningspanel ska
du göra följande saker innan du utför denna åtgärd:
-Öppna panelen Cpå det sätt som visas i Fig.2.1 - Fig.3.1.
-Om du har versionen med tre paneler Aska du haka loss
dem från fästsprintarna genom att dra dem utåt (Fig.3.4) och
sedan dra ut dem från säkerhetssprintarna N(Fig.3.4) som sitter
inuti kåpan. För att sätta tillbaks dem igen utför du åtgärden
i omvänd ordning. VIKTIGT! Se till att du har ett fast grepp
i panelen får att på så sätt undvika att de faller ned under

- 10 -
denna process av nedmontering och montering.

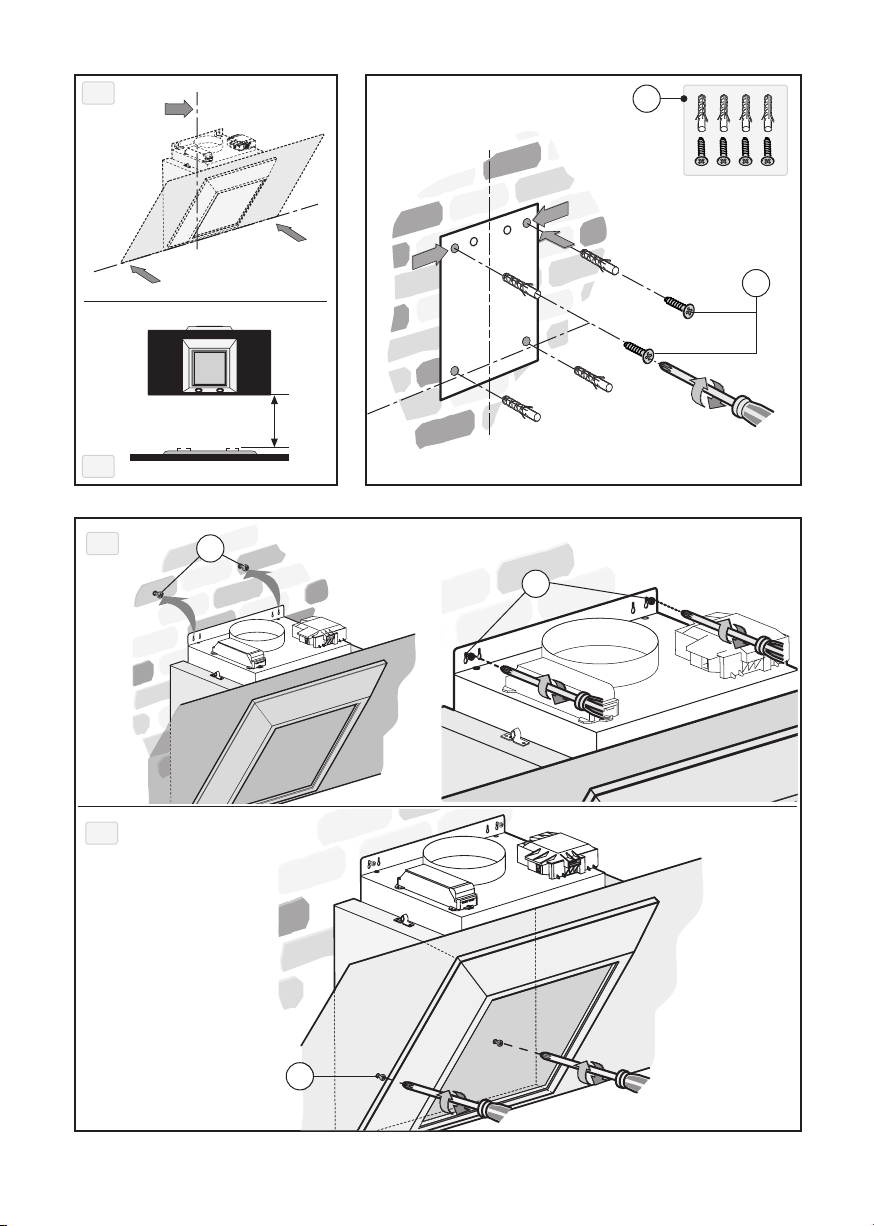

•Väggmontering:
Markera äktens underkant på väggen genom att beakta
måtten som anges i Fig.4A samt minsta tillåtna avstånd från
spis (Fig.4B).
-Placera fastsättningsmallen pĺ väggen. Se till att linjen över-
ensstämmer med linjen som du har markerat i föregĺende
punkt.
-Markera och borra fästhĺlen (Fig.5).
-Fäst expansionspluggarna och de 2 övre skruvarna Kutan att
skruva fast dem fullständigt (Fig.5).
- Placera utrustningen vid väggen, reglera den horisontellt och
skruva fast skruvarna K(fig. 6A).
- När regleringen är utförd, fäst kåpan definitivt med de två
skruvarna C(fig. 6B).
-Använd expansionsskruvar och pluggar av lämplig typ för
väggen vid de olika monteringsmomenten (t.ex. betong, gips
o.s.v.).
-Om skruvarna och pluggarna bifogas produkten, se till att de
är av lämplig typ för väggen där kĺpan ska sättas upp.
•Installationförmodellerutandekorationsrör:
Version med utsugsdrift:
-Haka loss kupolen Moch ta bort gallret E (Fig.7).
-För in matarkabeln i hålet i kupolen Msom visas i Fig.9A.1.
-Ta kabelgenomföringen H och placera den mellan matarka-
beln och hålet (Fig.9A.2).
-Anslut slangen L(medföljer inte) till äkten (Fig.9B).
-Sätt tillbaka kupolen Mpå plats. Se till så att den hakas fast
ordentligt i spärrarna G(Fig.9B).
•Versionmedkollterdrift:
-Haka loss kupolen Moch ta bort gallret E(Fig.7).
-För in matarkabeln i hålet i kupolen Msom visas i Fig.8.1.
-Ta kabelgenomföringen Hoch placera den mellan matarka-
beln och hålet (Fig.8.2).
-Sätt tillbaka kupolen Moch gallret Epå plats. Se till så att den
hakas fast ordentligt i spärrarna G(Fig.8).
•Tillval:
Denna kĺpmodell kan ha skorstenskĺpor som tillval. Dessa kan
beställas frĺn ĺterförsäljaren.
Innan dekorationsrören installeras är det nödvändigt att ta
bort kupolen Moch skruva loss de 4 skruvarna Qsom håller
fast spärrarna Gså som visas i Fig.11.
•Installationförmodellermeddekorationsrör:
Version med utsugsdrift
Förbered strömtillförseln inom utrymmet som upptas av de-
korationsröret. Justera bredden på det övre dekorationsrörets
stödbygel (Fig.10.2). Fäst det därefter på väggen, på så sätt att
det ställs axialt till äkten, med skruvarna Aoch genom att
respektera avståndet som anges i Fig.10.1.
Anslut änsen Ftill luftutsläppet med hjälp av en slang L
(Fig.12A).Trä det övre dekorationsröret inuti det undre deko-
rationsröret och ställ dem ovanpå själva äkthuset (Fig.12B).
Drag upp det övre dekorationsröret tills det når bygeln och
fäst det med skruvarna B(Fig.10.2).
För att modiera spiskåpan från insugande version till ltre-
rande version ska du beställa kollter från din återförsäljare
och följ sedan monteringsanvisningarna.
•Versionmedkollterdrift:
Viktigt!
Kolltren ska beställas som tillbehör av din återförsäljare.
-Beställ ltren med aktivt kol som tillbehör hos din återför-
säljare för att omvandla kåpan från INSUGANDE version till
FILTRERANDE.
Vi tillhandahåller två olika satser, en med lådkollter (Fig.13)
och en med kollter som kan återställas (rengöras) (Fig.14).
Till skillnad från andra kollter kan detta tvättbara kollter
tvättas och återanvändas ungefär 12-15 gånger.
Vid normal användning av äkten ska detta lter tvättas un-
gefär var 2-3 månad. Filtret kan tvättas i diskmaskin vid den
högsta temperaturen och med vanligt maskindiskmedel. För
att aktivera det tvättbara ltret efter tvätten är det nödvändigt
att torka det i ugnen i 100° i 15-20 minuter.
Filtret bibehåller förmågan att absorbera lukt i tre år. Därefter
ska ltret bytas ut.
-Om emballaget innehåller en bygel som den i Fig.14 är det
nödvändigt att skruva bort de 4 skruvarna som redan sitter
inuti äkten och montera bygeln med hjälp av de borttagna
skruvarna.
-För att byta ut det tvättbara kolltret Y, ska du ta bort byglarna
från deras säte genom att dra dem utåt (Fig.14).
-Om din produkt inte är försedd med bygel betyder det att
kolltret inte är tvättbart (Fig.13). Filtret ska monteras på upp-
sugningsenheten som sitter inuti äkten genom att placera
det i mitten av äkten och vrida det 90 grader till stoppläge
(Fig.13).
ANVÄNDNING OCH UNDERHÅLL
• Det rekommenderas att starta utrustningen innan någon typ
av livsmedel tillagas. Vi rekommenderar att du låter apparaten
gå i 15 minuter efter att matlagningen avslutats, så att matoset
helt sugs ut.
Kåpan ska underhållas regelbundet och på ett korrekt sätt för
att fungera på bästa sätt. Detta gäller i synnerhet avfettnings-
ltret och ltret med aktivt kol.
•Avfettningsltret har till uppgift att stoppa fettpartiklarna
som nns i luften. Detta lter sätts igen efter en viss tid, bero-
ende på hur mycket utrustningen används.
- För att undvika risk för brand är det nödvändigt att tvätta av-
fettningsltret för hand med ytande neutralt icke-polerande
diskmedel eller i diskmaskin på låg temperatur och med kort
program minst en gång varannan månad.
- Efter några tvättar kan ltren ändra färg lite. Detta ger inte
rätt till reklamation för eventuell ersättning av dem.
•Deaktivakolltrenanvänds för att rena luften som återcir-
kuleras till rummet och har som funktion att mildra de otrevliga
lukter som genereras av matlagning.
- Engångskolltren bör bytas ut minst var 4:e månad.
Det aktiva kolets mättnad beror på hur mycket apparaten har
använts, på typen av kök samt på hur ofta avfettningsltret
rengörs.
- De återanvändbara aktivt kolltrena bör diskas för hand med
neutralt icke-polerande diskmedel, eller i diskmaskin med en
högsta temperatur på 65° C (tvättprogrammet måste göras
utan annan disk).
Ta bort överödigt vatten utan att skada ltret, ta bort plastde-
larna och torka den lilla dynan i ugnen i minst 15 minuter vid
en temperatur på max 100° C. För att behålla det återanvänd-
bara aktiva kolltrets eektiva funktion ska denna handling
upprepas varannan månad. Dessa måste bytas ut minst vart
tredje år eller när den lilla dynan är skadad.
•Innandusättertillbaksavfettningsltrenochdeåter-
användbaraaktivakolltrenärdetviktigtattdessahar
torkat ordentligt.
•Rengörakåpanregelbundetbådepåinsidanochutsidan
med en trasa fuktad med denaturerad sprit eller milt y-

- 11 -
tande rengöringsmedel som inte slipar.
• Belysningen är avsedd att endast vara tänd under tillag-
ningen och inte för att lysa upp rummet i allmänhet under
en längre tid. Om belysningen är tänd under en längre tid
förkortas lampornas livslängd betydligt.
•Om apparaten är försedd med innerbelysning kan denna
användas som allmän rumsbelysning under längre tid.
•Viktigt! Att ignorera anvisningarna om rengöring av kåpan
samt om byte och rengöring av ltren medför brandrisk. Det
rekommenderas därför att man följer dessa instruktioner
•ByteavLED-lamporna(Fig.15):
Om din apparat är försedd med LED -lampor är det nödvändigt
att kontakta en specialiserad tekniker när de behöver bytas ut.
•Manöverfunktioner(Fig.16):
Tangent A = Slår på/av belysningen.
Tangent B = Slår på/av kåpan. Apparaten startar med den
lägsta hastigheten. Om kåpan fungerar skall tangenten
tryckas in halv sekund för att slå av den. Om kåpan fungerar
med den lägsta hastigheten behöver man inte hålla tangen-
ten intryckt för att stänga av den. Minskar motorns hastighet.
Display C = Anger den valda motorhastigheten och aktive-
ringen av timern.
Tangent D = Slår på kåpan. Ökar motorns hastighet. Om
tangenten för den tredje hastigheten trycks in startar den
intensiva hastigheten under 10 sekunder för att sedan återgå
till den arbetshastighet som var aktiv före ingreppet. Display-
en blinkar under denna funktion.
Tangent E = Il Timer ställer in funktionstiderna vid aktive-
ringen på 15 minuter, varefter de stängs av. Avaktivera timern
genom att trycka på knapp E. När funktionen Timer är aktiv
på displayen ska decimalpunkten blinka. Om hastighetens
intensivläge är i funktion kan timern inte aktiveras.
Genom att trycka på knapp Ei 2 sekunder, när apparaten
är avstängd, så aktiveras funktionen “clean air”. Denna tän-
der motorn i 10 minuter varje timme på första hastigheten.
Under funktion ska displayen visa de perifera segmentens
rotation. När denna tid gått ut släcks motorn och displayen
visar den lysande bokstaven “C” tills motorn efter ytterligare
50 minuter startar igen och går i 10 minuter igen och så vi-
dare. Tryck på vilken knapp som helst utom ljusknappen för
att återgå till normalt funktionssätt. Tryck på knappen Eför
att avaktivera funktionen.
•Orenafettlter/aktivtkollter:
- När displayen Cblinkar och visar omväxlande drifthastigheten
och bokstaven F(t.ex. 1och F) ska fettltren rengöras.
-När displayen Cblinkar och visar omväxlande driftshastig-
heten och bokstaven A(t.ex. 1och A) ska de aktiva kolltren
rengöras eller bytas beroende på typen av lter.
När det rena ltret har satts tillbaka, ska det elektroniska min-
net nollställas genom att trycka ned knappen Ai cirka 5sek.
tills signalerna Feller Aslutar att blinka på displayen C
TILLVERKAREN FRÅNSÄGER SIG ALLT ANSVAR FÖR EVEN-
TUELLA SKADOR SOM ORSAKTS P.G.A. ATT OVANSTÅENDE
INSTRUKTIONER INTE RESPEKTERATS.
DEUTSCH D
ALLGEMEINES
Diese Anleitung bitte aufmerksam durchlesen, da sie wichtige
Sicherheitshinweise zur Installation, zum Gebrauch und zur
Wartung enthält. Die Anleitung für eventuelle zukünftige
Konsultationen aufbewahren. Das Gerät wurde zum Gebrauch
in Aspirationsversion (Luftausscheidung nach außen - Abb.1B),
Fitrationsversion (innerer Luftumlauf - Abb.1A) oder mit äuße-
rem Motor (Abb.1C) entworfen.
SICHERHEITSHINWEISE
1. Vorsicht ist geboten, wenn gleichzeitig eine Abzugshaube
und ein raumluftabhängiger Boiler oder ein offenes Feuer in
Betrieb sind, die von einer anderen Energiequelle als Strom
versorgt werden, da die Küchenhaube die Raumluft absaugt,
die auch der Boiler oder das Feuer zurVerbrennung benötigen.
Der Unterdruck im Raum darf den Wert von 4 Pa (4x10-5 bar)
nicht übersteigen. Um einen sicheren Betrieb der Abzugshau-
be zu gewährleisten, ist daher immer auf eine ausreichende
Belüftung des Raumes zu achten. Bei der Ableitung der Luft
nach aussen müssen die nationalen Vorschriften eingehalten
werden.
Vor Anschluss des Modells an das Stromnetz:
-Kontrollieren Sie das Typenschild an der Geräteinnenseite
um sich zu vergewissern, ob Spannung und Stromstärke der
des Stromnetzes entsprechen und die Steckdose geeignet ist.
Im Zweifelsfall wenden Sie sich bitte an einen qualifizierten
Elektriker.
-Sollte das Speisekabel beschädigt sein, ist es durch ein ande-
res - beim Hersteller oder dessen Kundendienst erhältliches
- Kabel oder mit einem speziellen Bausatz - zu ersetzen.
-Das Gerät muss mittels eines Steckers mit 3A-Sicherung oder
über die beiden Drähte des Zweiphasenanschlusses, die durch
eine 3A-Sicherung geschützt sind, an die Stromversorgung
angeschlossen werden.
2. Achtung!
Elektrogeräte können unter gewissen Umständen ge-
fährlich sein!
A) Niemals die Filter kontrollieren, wenn die Dunstabzugs-
haube in Betrieb ist.
B) Die Lampen und die umliegenden Bereiche nicht wäh-
rend oder nach längerer Benutzung des Lichts berühren.
C) Es ist verboten, Speisen unter der Dunstabzugshaube
zu flambieren.
D) Offene Flammen sind unbedingt zu vermeiden, da
diese die Filter beschädigen und einen Brand verursachen
können.
E) Beim Frittieren sind die Speisen ständig zu kontrollie-
ren, um eine Entzündung von überhitztem Öl zu verhin-
dern.
F) Vor jeglichen Wartungsarbeiten unbedingt den Netz-
stecker aus der Steckdose entfernen.
G) Das Gerät sollte nicht von kleinen Kindern oder Perso-
nen benutzt werden, welche Beaufsichtigung benötigen.
H) Kleine Kinder sollten beaufsichtigt werden, um sicher-
zugehen, dass sie nicht mit dem Gerät spielen.
I) Der Raum muss über eine hinreichende Belüftung ver-
fügen, wenn die Dunstabzugshaube mit anderen gas- oder
brennstoffbetriebenen Geräten gleichzeitig verwendet
wird.
L) Es besteht Brandgefahr, wenn die Reinigung nicht ent-
sprechend den Anleitungen durchgeführt wird.
Dieses Gerät ist gemäß der EU-Richtlinie 2002/96/EC, Waste
Electrical Electronic Equipment (WEEE) gekennzeichnet. Sor-
gen Sie bitte dafür, dass das Gerät korrekt entsorgt wird, der
Benutzer trägt dazu bei, den potentiellen negativen Folgen

- 12 -
für Umwelt und Gesundheit vorzubeugen.
Das auf dem Produkt oder auf den Begleitpapieren be
findliche Symbol sagt aus, dass dieses Produkt nicht wie
normaler Hausmüll behandelt werden darf, sondern
dass es einer geeigneten Sammelstelle für das Recycling
der elektrischen und elektronischen Geräteteile zugeführt
werden muss. Entsorgen Sie bitte das Altgerät gemäß der lo-
kalen Richtlinien. Für weitere Informationen hinsichtlich der
Behandlung, der Wiederverwertung und des Recycling des
Produkts wenden Sie sich bitte an die zuständige lokale Stel-
le, an die Sammelstelle für Hausmüll, oder an den Händler, bei
dem Sie das Gerät erworben haben.
INSTALLATIONSANLEITUNG
•MontageundAnschlussmüssenvoneinemFachmann
durchgeführt werden.
•VorderAusführungderMontagearbeitenSchutzhand-
schuhe anlegen.
•Elektroanschluss:
Bei dem Gerät handelt es sich um ein Gerät der Klasse I, und
muss demnach an einen Erdleiter angeschlossen werden.
-Der Elektroanschluss ist wie folgt vorzunehmen:
BRAUN = LLeiter
BLAU = NNulleiter
GELB/GRÜN = Erdungskabel.
Das Nullleiterkabel muss an Klemme N angeschlossen werden,
das GELB/GRÜNE Kabel dagegen an die neben dem Erdleiter-
Symbol bendliche Klemme .
Stellen Sie beim elektrischen Anschluss bitte sicher, dass die
Steckdose über einen Erdanschluss verfügt. Achten Sie bitte
darauf, dass die Steckdose nach installierter Dunstabzugs-
haube leicht zugänglich ist. Im Falle eines Direktanschlusses
an das Stromnetz muss zwischen Gerät und Netzleitung ein
allpoliger Schalter mit einer Kontaktweite von mindestens 3
mm, der der Belastung und den geltenden Richtlinien ent-
spricht, installiert werden.
• Der Mindestabstand zwischen der Stellfläche für die Koch-
behälter auf der Kochvorrichtung und dem unteren Teil der
Abzugshaube muss mindestens 45 cm betragen.
Falls ein Verbindungsrohr verwendet wird, das aus zwei oder
mehr Teilen zusammengesetzt ist, muss der obere Teil über
den unteren gestülpt werden. Auf keinen Fall darf das Abluft-
rohr der Küchenhaube an ein Rohr angeschlossen werden, in
dem Warmluft zirkuliert oder das zur Entlüftung von Geräten
verwendet wird, die an eine andere Energiequelle als an Strom
angeschlossen sind.
Vor der Durchführung der Montagevorgänge, den/die Fett-
filter entfernen, damit sich das Gerät leichter handhaben läßt
(Abb.2.2 - Abb.3.2).
-Sollte das Gerät mit Abzugsvorrichtung montiert werden,
bereiten Sie eine Luftabzugsöffnung vor.
• Es empfiehlt sich der Einsatz eines Luftableitungsrohres,
das denselben Durchmesser aufweist, wie der der Luftab-
zugsöffnung. Die Verwendung eines Reduzierstücks könnte
die Leistungen des Erzeugnisses beeinträchtigen und das
Betriebsgeräusch erhöhen.
• Wenn das Gerät eine Abdeckung Mbesitzt, muss diese
entfernt werden, indem man sie, wie in Abb.2.3 - Abb.3.3.
dargestellt, aushakt.
Vor Beginn der Montageoperationen, muss man für eine
leichtere Handhabung des Geräts den Antifettlter B, wie in
Abb.2.2 - Abb.3.2. dargestellt, herausziehen.
Wenn man ein Modell mit Randabsaugungspaneel besitzt,
müssen vor Beginn dieser Operation folgende Phasen aus-
geführt werden:
-Das Paneel Cönen, siehe Abb.2.1 - Abb.3.1.
-Wenn man eineVersion mit drei Paneelen Abesitzt, müssen
sie von den Befestigungszapfen ausgehakt werden, indem
man nach außen (Abb.3.4) zieht, und dann aus den Sicher-
heitszapfen N(Abb.3.4) im Inneren der Haube herausgezogen
werden. Für die Wiedermontage in umgekehrter Reihenfolge
vorgehen. ACHTUNG! Während dieser Demontage- und
Montageoperation muss sichergestellt werden, dass das
Paneel fest angebracht ist, um ein zufälliges Herabfallen
zu vermeiden.
•Wandbefestigung:
Die Unterseite der Dunstabzugshaube an derWand vorzeich-
nen und dabei die in Abb.4A angegebenen Maße sowie den
Mindestabstand von der Kochäche berücksichtigen (Abb.4B).
-Positionieren Sie die Befestigungsschablone an der Wand;
achten Sie dabei darauf, dass die Linie mit der zuvor gezeich-
neten übereinstimmt (siehe vorheriger Abschnitt).
-Markieren und bohren Sie die Befestigungslöcher (Abb.5).
-Befestigen Sie die 2 oberen Schrauben Kund die Dübel, ohne
sie vollständig anzuziehen (Abb.5).
-Das Gerät an die Wand stellen, horizontal ausrichten und die
Schrauben K (Abb.6A) festziehen.
- Nach Beendigung der Einstellung, die Haube endgültig mit
den 2 Schrauben C(Abb.6B) befestigen.
-Verwenden Sie zur Geräteinstallation Schrauben und Dübel,
die für die jeweilige Wandart geeignet sind (zum Beispiel:
Betonwände, Wände aus Gipspappe usw.).
-Sollten die Schrauben und Dübel als Geräteausstattung
mitgeliefert werden, stellen Sie bitte sicher, dass diese für die
Art der Wand, an die das Gerät montiert werden soll, geeignet
sind.
•Befestigungderteleskopischen,schmückendenAn-
schlusstücke:
Abluftversion
-Die Abdeckung Maushaken und das Gitter Eherausneh-
men (Abb.7).
-Das Stromkabel durch den Schlitz in der Abdeckung Mwie
in Abb.9A.1 gezeigt, führen.
-Nehmen Sie den Kabeldurchgang Hund setzen Sie ihn zwi-
schen das Versorgungskabel und dem Schlitz (Abb.9A.2).
-Das exible Rohr L(nicht inkl.) an die Dunstabzugshaube
anschließen (Abb.9B).
-Die Lüfterverkleidung Mwieder anbringen und dabei darauf
achten, dass diese einwandfrei an den Fixierstiften befestigt
wird G(Abb.9B).
•VersionmitFilter:
-Die Abdeckung Maushaken und das Gitter Eherausneh-
men (Abb.7).
-Das Stromkabel durch den Schlitz in der Abdeckung Mwie
in Abb.8.1 gezeigt, führen.
-Nehmen Sie den Kabeldurchgang Hund setzen Sie ihn zwi-
schen das Versorgungskabel und dem Schlitz Abb.8.2.
-Die Lüfterverkleidung Mund das Gitter Ebefestigen; dabei
darauf achten, das es perfekt an den Sicherungsbolzen G
(Abb.8) angebracht wird.
•Extras:
Dieses Dunstabzugshauben-Modell kann auf Wunsch mit ei-
nem Dekorkamin ausgestattet werden. Fragen Sie den Händler
Ihres Vertrauens danach.
Bevor man die Kaminverkleidung installiert, entfernt man die

- 13 -
Abdeckung Mund löst die 4 Schrauben Q, die die Fixierstifte
Gblockieren, siehe Abb.11.
•Installationvonmodellenmitdekorkamin:
Abluftversion
Legen Sie den Stromanschluss im Inneren des Dekorkamins.
Regulieren Sie die Breite des Haltebügels des oberen An-
schlusses (Abb.10.2). Befestigen Sie ihn dann mit Hilfe der
Schrauben Aso an der
Decke, dass er auf einer Achse mit der Dunstabzugshaube
liegt; beachten Sie hierbei den angegebenen Abstand von
der Decke (Abb.10.1).Verbinden Sie über ein Flex-Rohr Lden
Flansch Fmit der Luftabzugsönung (Abb.12A).
Stecken Sie den oberen Kamin in den unteren und setzen Sie
das Gehäuse auf (Abb.12B).
Schieben Sie den oberen Kamin bis zum Haltebügel und
befestigen Sie ihn mit den Schrauben B (Abb.10.2).
ZurVerwandlung der Abzugshaube von der Aspirationsversion
in die Filtrationsversion, beim Händler die Aktivkohlenlter
besorgen und die Montageanleitung befolgen.
•Umluftversion:
Achtung!
Die Filter müssen über Ihren Händler als Zubehör bestellt
werden.
-Um das Gerät von der Version mit DUNSTABZUG in die
Version mit FILTER umzurüsten, müssen bei Ihrem Händler
die Aktivkohlefilter als Zubehör bestellt werden. Es sind
zwei verschiedene Sätze erhältlich: einer mit nicht wieder
verwertbaren Filtern (Abb.13), und ein weiterer mit wieder
verwertbaren (waschbaren) Filtern (Abb.14).
-Anders als der traditionelle Kohlelter kann dieser Kohlelter
12 – 15 Mal gewaschen und so reaktiviert werden.
Bei normalem Gebrauch der Dunstabzugshaube sollte der
Filter alle 2 bis 3 Monate einmal gewaschen werden. Der
Filter kann im Geschirrspueler auf hoechsterTermperatur und
Benutzung herkoemmlichen Geschirrspuelmittels gewaschen
werden. Nach dem Waschen trocknen Sie den Filter im Back-
ofen bei 100°C fuer 10 bis 15 Minuten, um ihn zu reaktivieren.
Der Filter wird seine Eigenschaften zur Geruchsbeseitigung
fuer ca. 3 Jahre behalten. Nach diesem Zeitraum sollte er
ausgetauscht werden.
-Sollte sich in der Verpackung ein Bügel wie jener auf Abb.14
benden, müssen die bereits in der Dunstanzugshaube befe-
stigten Schrauben abgeschraubt und der Bügel mit den zuvor
entfernten Schrauben angebracht werden.
-Zum Austausch der regenerierbaren Aktivkohlefilter Ydie
Bügel von ihrem Sitz entfernen, indem sie nach außen gezogen
werden (Abb.14).
-Sollte Ihr Gerät keine Bügel besitzen so bedeutet dies, dass
Ihr Aktivkohlelter nicht wieder verwertbar ist (Abb.13).
Die Filter müssen am Dunstabzugsaggregat in der Dunstab-
zugshaube befestigt werden, indem sie in dieses eingeführt
und um 90 Grad gedreht werden, bis sie einrasten (Abb.13).
BENUTZUNG UND WARTUNG
• Es wird empfohlen, die Dunstabzugshaube schon vor Koch-
beginn der Speisen einzuschalten. Es wird weiterhin empfoh-
len, das Gerät nach Beendigung des Kochvorgangs noch 15
Minuten weiterlaufen zu lassen, um den vollständigen Abzug
der Kochdünste zu gewährleisten. Die Leistungsfähigkeit der
Dunstabzugshaube hängt entscheidend von der Sorgfalt
und Regelmäßigkeit der Wartung ab, insbesondere die des
Fettfilters und die des Aktivkohlefilters.
•Der Antifett-Filter hat die Aufgabe, die in der Luft schweben-
den Fettpartikel zu fangen, daher kann er in unterschiedlichen
Zeitspannen verstopfen, je nach Gebrauch des Geräts.
- Um der Brandgefahr vorzubeugen, müssen mindestens alle
2 Monate die Antifett-Filter per Hand gereinigt werden; dazu
verwendet man neutrale, nicht scheuernde Reinigungsmittel
oder man gibt ihn in die Spülmaschine bei niedriger Tempe-
ratur und kurzem Zyklus.
- Nach der Reinigung kann die Farbe etwas verändert sein.
Diese Tatsache ist kein Grund für eine Beschwerde, damit er
ausgewechselt wird.
•DieAktivkohlefilterdienen dazu, die Luft, die in die Umge-
bung zurückgeleitet wird zu reinigen; sie haben die Aufgabe,
die unangenehmen Gerüche, die während des Garvorgangs
entstehen, zu beseitigen.
- Die nicht regenerierbaren Aktivkohlefilter müssen minde-
stens alle 4 Monate ausgewechselt werden. Die Sättigung der
Aktivkohle hängt davon ab, wie oft das Gerät benutzt wird,
vom Gartyp und von der Häufigkeit, mit der die Reinigung
des Antifett-Filters durchgeführt wird.
- Die regenerierbaren Aktivkohlefilter müssen per Hand mit
neutralen, nicht scheuernden Reinigungsmitteln gewaschen
werden oder man gibt ihn in die Spülmaschine bei einerTem-
peratur, die 65°C nicht überschreiten darf (der Waschzyklus
muss ohne Geschirr vollendet werden). Das überschüssige
Wasser entfernen ohne den Filter dabei zu beschädigen, die
Bauteile aus Kunststoff entfernen und das Vlies im Ofen
mindestens 15 Minuten lang circa bei einer Temperatur von
max. 100°C trockenen. Um den regenerierbaren Aktivkohle-
filter wirkungsvoll zu erhalten, muss diese Operation alle 2
Monate wiederholt werden. Max. alle drei Monate muss ein
Auswechseln vorgenommen werden bzw. jedes Mal, wenn
das Vlies beschädigt ist.
•VorderMontagedesAntifett-Filtersunddesregenerier-
barenAktivkohlefiltersist es unbedingtnötig sicherzustel-
len, dass diese gut getrocknet sind.
•DieHaubemusshäufigsowohlInnenalsauchAußen
gereinigt werden; dazu verwendet man ein mit denatu-
riertem Alkohol befeuchtetesTuch oder ein neutrales nicht
scheuerndes Reinigungsmittel.
• Die Beleuchtungsanlage ist für den Gebrauch während des
Kochvorgangs realisiert worden und nicht für eine längere
Beleuchtung der Umgebung im Allgemeinen. Wird die Be-
leuchtung lange Zeit angelassen, wird die durchschnittliche
Lebensdauer der Glühbirne erheblich verringert.
• Wenn das Gerät mit einer serviceleuchte ausgestattet ist,
kann diese für die allgemeine anhaltende Beleuchtung der
Umgebung benutzt werden.
•Achtung: das Nichteinhalten dieser Hinweise für die Reini-
gung der Haube und deren Auswechseln und die Reinigung
der Filter, führen zu Brandgefahr. Es wird daher empfohlen,
die hier gegebenen Ratschläge zu befolgen.
•AuswechselnderGlühlampenbzw.Halogenlampen
(Abb.15):
Nur Lampen desselben Typs und mit derselben Wattzahl, wie
die am Gerät installierten verwenden.
•Bedienung(Abb.16):
Taste A = Schaltet die Beleuchtung ein/aus.
Taste B = Schaltet die Haube ein/aus. Das Gerät schaltet sich
in der ersten Saugstärke ein. Wenn die Haube eingeschaltet
ist, die Taste eine halbe Sekunde lang drücken, um sie abzu-
schalten. Ist die Haube in der ersten Saugstärke eingeschaltet,
ist es zum Abschalten nicht erforderlich, dieTaste zu drücken.
Verringert die Geschwindigkeit des Motors.
Display C = Zeigt die gewählte Motorgeschwindigkeit und
die Aktivierung der Timer-Funktion an.

- 14 -
Taste D = Schaltet die Haube ein. Erhöht die Geschwindigkeit
des Motors. Wenn man, während die Haube in Betrieb ist, auf
die 3° Geschwindigkeit drückt, stellt sich für 10 Minuten auto-
matisch die“Intensiv-Stufe”ein, dann geht die Haube wieder
auf die Geschwindigkeit zurück, welche vorher in Betrieb war.
Während der Funktion“Intensiv-Stufe”leuchtet das Display auf.
Taste E =DerTimer steuert die Zeit der Funktionen. Ab der Ak-
tivierung derTaste bleiben diese für 15 Minuten eingeschaltet
und werden dann ausgeschaltet. DerTimer kann durch erneu-
ten Druck auf die Taste Edeaktiviert werden. Bei aktivierter
Timer-Funktion muss auf dem Display der Dezimalpunkt auf
Blinklicht geschaltet sein. Befindet sich die Dunstabzugshaube
auf Intensivstufe, kann der Timer nicht aktiviert werden.
Wird bei ausgeschaltetem Gerät die Taste Efür 2 Sekunden
gedrückt, wird die Funktion“clean air”aktiviert. Diese bewirkt
das Einschalten des Motors für 10 Minuten jede Stunde auf der
ersten Leistungsstufe. Während dieser Funktionsweise muss
auf dem Display eine Rotationsbewegung der peripheren
Segmente angezeigt sein. Nach Ablauf dieser Zeit schaltet
der Motor ab und auf dem Display muss die Fix-Anzeige des
Buchstaben “C” ersichtlich sein, und zwar so lange, bis nach
weiteren 50 Minuten der Motor erneut für 10 Minuten startet,
und so weiter. Um zum normalen Betrieb zurückzukehren ,
drückt man eine beliebige Taste außer der Leuchttasten. Für
die Deaktivierung der Funktion drückt man die Taste E.
•SättigungderFett-undAktivkohlefilter:
-Blinkt das Display Cbei Änderung der Betriebsgeschwindig-
keit mit dem Buchstaben F(Bsp. 1 und F), müssen die Fettfilter
gereinigt werden.
-Blinkt das Display Cbei Änderung der Betriebsgeschwin-
digkeit mit dem Buchstaben A(Bsp. 1 und A), müssen die
Aktivkohlefilter ausgewechselt oder gewaschen werden, je
nach Filtertyp.
Nachdem der gesäuberte Filter wieder eingesetzt wurde, muss
der elektronische Speicher neu aktiviert werden, indem man
die Taste Afür circa 5 Sek. gedrückt hält bis die Blinkanzeige
Foder Aauf dem Display Cerlischt.
FÜRSCHÄDEN,DIEAUFDIENICHTBEACHTUNGDEROBEN
GENANNTENANWEISUNGENZURUCKZUFÜHRENSIND,
WIRDKEINERLEIVERANTWORTUNGÜBERNOMMEN.
FRANÇAIS F
GÉNERALITÉS
Lire attentivement le contenu du mode d’emploi puisqu’il
fournit des indications importantes concernant la sécurité
d’installation, d’emploi et d’entretien. Le conserver pour d’
ultérieures consultations. L’appareil a été conçu pour être
utilisé dans le modèle aspirant (évacuation de l’air à l’extérieur
– Fig.1B), ltrant (retour de l’air à l’intérieur – Fig.1A) ou doté
d’un moteur externe (Fig.1C).
CONSEILS POUR LA SÉCURITÉ
1. Attention, lorsque dans la même pièce vous utilisez simulta-
nément la hotte à évacuation avec un brûleur ou une cheminée
alimentés par une énergie autre que l’électricité, vous pouvez
créer un problème “d’inversion de flux”. Dans ce cas la hotte
aspire l’air nécessaire à leur combustion. La dépression dans
le local ne doit pas dépasser les 4 Pa (4x10-5 bar). Pour un
fonctionnement en toute sécurité, n’oubliez pas de prévoir une
ventilation suffisante du local. Pour l’évacuation vers l’extérieur,
veuillez vous référer aux dispositions en vigueur dans votre
pays.
Avant de brancher la hotte au réseau de distribution
électrique:
-Lire les données reportées sur la plaquette d’identification
(appliquée à l’intérieur de la hotte) pour vérifier si le voltage
et la puissance correspondent à ceux du réseau. Contrôler
aussi si la prise est adaptée. - En cas de doutes, contacter un
électricien qualifié.
-Si le câble d’alimentation est abîmé, il faut le remplacer par
un autre câble ou par un ensemble, spécialement prévus, que
vous pouvez commander au fabricant ou à un de ses services
d’assistance technique.
-Raccorder le dispositif au secteur à l’aide d’une prise avec
fusible 3A ou aux deux fils du diphasé protégés par un fusible
3A.
2. Attention!
Dans certaines circonstances les électroménagers peuvent
être dangereux.
A)N’essayez pas de contrôler l’état des filtres quand la
hotte est en marche.
B)Ne jamais toucher les lampes et les zones adjacentes,
pendant et tout de suite après l’utilisation prolongée de
l’éclairage.
C)Il est absolument interdit de flamber sous la hotte.
D)Évitez de laisser des flammes libres, elles sont dange-
reuses pour les filtres et pour les risques d’incendie.
E)Surveillez constamment les fritures pour éviter que
l’huile surchauffée prenne feu.
F) Avant de procéder à toute opération d’entretien, coupez
l’alimentation électrique de la hotte.
G)Cet appareil ne peut pas être utilisé par des enfants ou
par des personnes nécessitant une surveillance.
H) Veillez à ce que les enfants ne jouent pas avec l’appareil.
I) Lorsque la hotte est utilisée en présence d’appareils
utilisant du gaz ou d’autres combustibles, la pièce doit
être correctement ventilée.
L) Si le nettoyage n’est pas réalisé conformément aux
instructions, un incendie peut se déclarer.
Cet appareil est marqué conformément à la Directive euro-
péenne 2002/96/CE sur les déchets d’équipements électriques
et électroniques (DEEE). Assurez-vous que cet appareil soit mis
au rebus selon la réglementation en vigueur, vous éviterez ainsi
des conséquences néfastes sur l’environnement et la santé.
Le symbole appliqué sur le produit ou sur la documen-
tation jointe rappelle que cet appareil ne doit pas être
traité comme un déchet domestique mais faire l’objet
d’une collecte sélective dans une déchetterie spécialisée
dans le recyclage des appareils électriques et électroniques.
Conformez-vous aux réglementations locales sur la collecte
et l’élimination des déchets. Pour tout autre renseignement
sur le traitement, la récupération et le recyclage de cet appa-
reil, veuillez contacter le bureau concerné de votre ville, le
service de collecte des déchets domestiques ou le magasin
où vous avez acheté votre appareil
.
INSTRUCTIONS POUR L’INSTALLATION
•Lemontageetlebranchementélectriquedoiventêtre
effectués par un personnel spécialisé.
•Utiliserdesgantsdeprotectionavantdeprocéderaux
opérations de montage.

- 15 -
•Connexionélectrique:
Cet appareil est fabriqué en classe I, il faut par conséquent le
raccorder à une prise de terre.
-Procédez au raccordement électrique comme suit:
MARRON = Lligne
BLEU = Nneutre
JAUNE/VERT =terre.
Le câble neutre doit être raccordé à la borne portant le symbole
N tandis que le câble JAUNE/VERT, doit être raccordé à la
borne près du symbole de terre .
Lors des opérations de raccordement électrique, assurez-vous
que la prise de courant comporte bien une borne de mise à
la terre. Une fois l’installation terminée, cette prise doit être
facilement accessible. Un interrupteur omnipolaire ayant
une distance d’ouverture des contacts d’au moins 3 mm,
dimensionné à la charge et conforme aux réglementations
applicables en la matière, doit être intercalé entre le secteur et
l’appareil en cas de raccordement direct au secteur.
• En cas de table de cuisson électrique, à gaz ou à induction, il
faut prévoir une distance de sécurité d’au moins 45 cm entre
cette dernière et le point le plus bas de la hotte. S’il doit être
utilisé un tuyau de connection composé de deux ou plusieurs
parties, la partie superieure doit être à l’exterieur de celle
inférieure. Ne pas relier le tuyau d’échappement de la hotte à
un conduit dans lequel circule de l’air chaud ou employé pour
évacuer les fumées des appareils alimentés par une énergie
differente de celle électrique. En vue d’une manœuvrabilité
de l’appareil plus facile, avant d’exécuter les opérations de
montage, déconnecter le filtre/les filtres anti-graisse (Fig.2.2
- Fig.3.2).
-S’il s’agit d’une hotte aspirante, il faudra prévoir une ouverture
pour l’évacuation de l’air.
• Nous conseillons d’utiliser un tuyau d’évacuation de l’air de
même diamètre que l’orifice de sortie de l’air. L’utilisation d’une
réduction pourrait diminuer les performances du produit et
augmenter le niveau sonore.
• Si l’appareil est fourni avec le chapeau M, enlever cette der-
nière en la décrochant comme indiqué sur les Fig.2.3 - Fig.3.3.
Avant de procéder avec les opérations de montage, pour faci-
liter la manœuvrabilité de l’appareil, retirer le ltre anti-graisse
en tirant la poignée Bcomme indiqué sur les Fig.2.2 - Fig.3.2.
Si vous possédez un modèle avec panneau d’aspiration
périmétral, avant d’eectuer cette opération, accomplir les
phases suivantes:
-Ouvrir le panneau Ccomme indiqué sur les Fig.2.1 - Fig.3.1.
-Si vous possédez la version à 3 panneaux A, les décrocher des
pivots de xation en les tirant vers l’extérieur (Fig.3.4) ensuite,
dégager des pivots de sécurité N(Fig.3.4) placés à l’intérieur
de la hotte. Pour les remettre, eectuer l’opération inverse.
ATTENTION! Pendant cette opération de démontage et
montage,s’assurerquelapriseaupanneausoitbienxée
pour éviter la chute accidentelle.
•Fixationaumur:
Tracer le bord inférieur de la hotte sur le mur en tenant compte
des mesures indiquées dans la gure 4A et de la distance
minimale du plan de cuisson (Fig.4B).
-Positionnez le gabarit de perçage contre le mur, en veillant à
ce que la ligne se superpose bien à la ligne tracée précédem-
ment sur le mur.
-Repérez et percez les trous de xation (Fig.5).
-Fixez les 2 vis supérieures Ksans serrer à fond et les chevilles
expansives (Fig.5).
- Accrochez l’appareil au mur, alignez-le à l’horizontale et
serrez les vis K(g. 6A).
- Une fois le réglage eectué, xez la hotte dénitivement à
l’aide des 2vis C(g. 6B).
-Pour les opérations de montage, utilisez des vis et des
chevilles adaptées à la nature du mur (béton armé par ex. ou
placoplâtre, etc.).
-Si les vis et chevilles sont fournies avec l’appareil, assurez-vous
qu’elles soient bien adaptées à la nature du mur qui supportera
la hotte.
•Installationdesmodelessanschemineesdecoratives:
Version a evacuation exterieure
-Décrochez le chapeau Met retirez la grille E (Fig.7).
-Faites passer le câble d’alimentation par la fente du chapeau
Mvoir Fig.9A.1.
-Prenez le passe-l Het placez-le entre le câble d’alimentation
et la fente (Fig.9A.2).
-Raccorder le tuyau exible L(non inclus) à la hotte (Fig.9B).
-Positionner à nouveau la coupole Men faisant attention
qu’elle s’accroche parfaitement aux pivots de fixation G
(Fig.9B).
•Versionltrante:
-Décrochez le chapeau Met retirez la grille E(Fig.7).
-Faites passer le câble d’alimentation par la fente du chapeau
Mvoir Fig.8.1.
-Prenez le passe-l Het placez-le entre le câble d’alimentation
et la fente (Fig.8.2).
-Fixer la coupole Met la grille Een faisant attention qu’elles
s’accrochent parfaitement aux pivots de xation G(Fig.8).
•Options:
En option, ce modèle de hotte peut être équipé de cheminées
décoratives que vous pouvez commander à votre vendeur.
Avant d’installer les cheminées décoratives, il faut éliminer la
coupole Met dévisser les 4 vis Qqui bloquent les goujons de
xation Gcomme indiqué sur la gure11.
•Installationdesmodelesavecchemineesdecoratives:
Version a evacuation exterieure
Préparez l’alimentation électrique à l’intérieur de l’espace
prévu pour le raccord décoratif.
Réglez la largeur de l’étrier de support du raccord supérieur
(Fig.10.2). Ensuite xez-le au plafond, en position axiale par
rapport à votre hotte, à l’aide des vis Aet en respectant la
distance à partir du plafond indiquée (Fig.10.1). A l’aide d’un
tuyau exible Lraccordez la bride Fau trou d’évacuation de
l’air (Fig.12A).
Glissez la cheminée supérieure à l’intérieur de la cheminée
inférieure et posez-la sur la hotte (Fig.12B). Déboîtez la
cheminée supérieure jusqu’à l’étrier et xez-la à l’aide des vis
B (Fig.10.2). Si on veut transformer la hotte du modèle aspirant
au modèle ltrant, demander à votre revendeur les ltres au
charbon actif et suivre les instructions de montage.
•Versionrecyclage:
Attention!
Les ltres doivent être commandés, comme accessoire, auprès
de votre revendeur.
-Pour transformer la hotte de la version ASPIRANTE à
la version FILTRANTE les filtres au charbon doivent être
commandés auprès du revendeur comme accessoire. Il existe
deux types de Kits, le premier avec les ltres non régénérables
(Fig.13) et le deuxième avec les ltres régénérables (lavables)
(Fig.14).
Contrairement aux autres ltres à charbon, ce ltre régénérable
est lavable et peut être réutilisé jusqu’à 12-15 fois environ.

- 16 -
En cas d’utilisation normale de la hotte, il faut nettoyer ce
ltre tous les 2-3 mois. Le ltre est lavable au lave-vaisselle à la
température maximale en utilisant un détergent du commerce
pour lave-vaisselle. Après le lavage, pour remettre en service
le ltre régénérable il est nécessaire de le faire sécher dans
le four à 100° pendant 15-20 minutes. Ce ltre va conserver
sa capacité d’absorption des odeurs pendant trois ans, après
lesquels il doit être remplacé.
-Si vous trouvez dans l’emballage un étrier comme celui
indiqué dans la Fig.14 il faut dévisser les vis déjà installées
à l’intérieur de la hotte et installer l’étrier en utilisant les vis
enlevées précédemment.
-Pour remplacer les ltres à charbon régénérables Y, dégager
les xations de leur emplacement en les tirant vers l’extérieur
(Fig.14).
-Si votre produit n’est pas fourni avec l’étrier, cela signie que
le ltre au charbon actif n’est pas régénérable (Fig.13).
Ceux-ci doivent être appliqués au groupe d’aspiration placé
à l’intérieur de la hotte en les centrant sur ce dernier et en
les tournant de 90º jusqu’à entendre le déclic d’arrêt (Fig.13).
EMPLOI ET ENTRETIEN
• Il est conseillé de mettre en service la hotte quelques minutes
avant de commencer à cuisiner. De même il est conseillé de
l’arrêter 15 minutes après avoir terminé la cuisson pour élimi-
ner au maximum les odeurs et évacuer l’air vicié.
Le bon fonctionnement de la hotte est lié à la fréquence des
opérations d’entretien et, plus particulièrement, à l’entretien
du ltre anti-graisse et du ltre à charbon actif.
•Leltreanti-graisse à pour rôle de retenir les particules
grasses en suspension dans l’air; par conséquent, il peut se
boucher en un temps qui varie en fonction de l’utilisation de
l’appareil.
- Pour prévenir le danger d’incendie, chaque 2 mois au maxi-
mum, il est nécessaire de laver les ltres anti-graisse à la main
en utilisant des détergents liquides neutres non abrasifs ou
dans le lave-vaisselle à température basse et cycle court.
- Après plusieurs lavages, la couleur peut changer. Cela ne
donne pas le droit à une requête pour leur remplacement.
•Lesltresaucarboneactifservent à purier l’air qui sera
rejeté dans la pièce et à atténuer les odeurs générées par la
cuisson.
- Les ltres à carbone actif non régénérables doivent être
remplacés chaque 4 mois au maximum. La saturation du car-
bone actif dépend de l’utilisation plus où moins prolongée de
l’appareil, du type de cuisine et de la régularité avec laquelle
vous eectuez le nettoyage du ltre anti-graisse.
- Les ltres de carbone actif régénérables doivent être lavé
à la main, avec des détergents neutres non abrasifs, ou dans
le lave-vaisselle à température maximale de 65°C (le cycle de
lavage doit être complet et sans plats) Enlever l’eau en excès
sans abîmer le ltre, retirer les parties en plastique, faire sécher
le matelas au four pendant au moins 15 minutes environ et à
la température maximale de 100°C. Cette opération doit être
répétée chaque 2 mois pour maintenir ecace la fonction
du ltre à carbone régénérable. Ces derniers doivent être
remplacés au maximum chaque 3 ans ou lorsque le matelas
est endommagé.
•Avantdemonterlesltresanti-graissesetlesltresà
carbone actif régénérables, il est important que ceux-ci
soient bien secs.
•Nettoyerfréquemmentlahotte,soitàl’intérieurqueà
l’extérieurenutilisantunchionhumidiéavecdel’alcool
dénaturé ou des détergents liquides neutres non abrasifs.
• L’installation d’illumination est conçue pour l’utilisation
pendant la cuisson et non pour l’utilisation prolongée pour
illuminer la pièce. L’utilisation prolongée de l’illumination
réduit considérablement la durée moyenne de la lampe.
• Si l’appareil est pourvu de lumière de courtoisie, elle peut
être utilisée pour l’emploi prolongé de l’éclairage général de
la pièce.
•Attention:la non-observation de ces remarques de net-
toyage de la hotte et du remplacement et nettoyage des ltres
comporte des risques d’incendie. Il est donc recommandé de
suivre les instructions suggérées.
•Remplacementdesampoulesàincandescence/halogènes
(Fig.15):
Utiliser uniquement des ampoules du même type et et puis-
sance installées sur l’appareil.
•Commandes(Fig.16):
Touche A = Allume/éteint les lumières.
Touche B =Allume/éteint la hotte. l’appareil s’allume à la 1°
vitesse. si la hotte est allumée, appuyer sur la touche pendant 2
sec. pour éteindre. Si la hotte se trouve à la 1° vitesse, il n’est pas
nécessaire de tenir la touche appuyée pour éteintre. Diminue
la vitesse du moteur.
Display C = Indique la vitesse du moteur sélectionnée et
l’activation du timer.
Touche D = Allume la hotte. Augmente la vitesse du moteur.
En pressant la touche de la 3ème vitesse la fonction intensive
s’active pendant 10’, puis l’appereil recommance à fonctionner
à la vitesse d’exercice au moment de la première activation.
Pendant cette fonction le display clignote.
Touche E = Au moment de l’activation le Minuteur temporise
les fonctions pendant 15 minutes, après quoi ces dernières
s’éteignent. En pressant la touche E, le Minuteur se désactive.
Quand la fonction Minuteur est active, le point décimal doit
clignoter sur l’écran. Si la vitesse intensive est en fonction, le
Minuteur ne peut être activé.
En pressant la touche E pendant 2 secondes, quand l’appareil
est éteint, la fonction “clean air” s’active. Cette dernière met
en marche le moteur chaque heure pendant 10 minutes à la
première vitesse. Durant le fonctionnement l’écran doit visua-
liser un mouvement rotatif des segments périphériques. Après
quoi le moteur s’éteint et l’écran doit visualiser la lettre “C”
xe, jusqu’à ce qu’après 50 autres minutes, le moteur reparte
pendant 10 minutes supplémentaires et ainsi de suite. Pour
retourner au fonctionnement normal presser n’importe quelle
touche sauf celle de l’éclairage. Pour désactiver la fonction
presser la touche“E”.
•Saturationltresanti-gras/charbonactif:
-Quand l’acheur Cclignote et visualise alternativement la
vitesse de fonctionnement et la lettre F(1 et Fpar ex.) il est
temps de laver les ltres anti-gras.
-Quand l’écran Cclignote et visualise alternativement la vitesse
de fonctionnement et la lettre A(1 et Apar ex.) les ltres à
charbon actif doivent être remplacés ou nettoyés selon le type
de ltre.
Après avoir remis le ltre propre à sa place, procéder à une
remise à zéro de la mémoire électronique en appuyant 5
secondes de suite sur la touche Ajusqu’à ce que F ou A cesse
de clignoter sur l’acheur C.
NOUS DECLINOS TOUTE RESPONSABILI TE POUR LES
EVENTUELS DÉGATS PROVOQUÉS PAR L’INOBSERVATION
DES SUSDITES INSTRUCTIONS.

- 17 -
ENGLISH GB
GENERAL
Carefully read the following important information regarding
installation safety and maintenance. Keep this information
booklet accessible for further consultations. The appliance
has been designed for use in the ducting version (air exhaust
to the outside – Fig.1B), filtering version (air circulation on the
inside – Fig.1A) or with external motor (Fig.1C).
SAFETY PRECAUTION
1. Take care when the cooker hood is operating simultaneously
with an open fireplace or burner that depend on the air in the
environment and are supplied by other than electrical energy,
as the cooker hood removes the air from the environment
which a burner or fireplace need for combustion.The negative
pressure in the environment must not exceed 4Pa (4x10-5 bar).
Provide adequate ventilation in the environment for a safe
operation of the cooker hood.
Follow the local laws applicable for external air evacuation.
Before connecting the model to the electricity network:
-Control the data plate (positioned inside the appliance)
to ascertain that the voltage and power correspond to the
network and the socket is suitable. If in doubt ask a qualified
electrician.
-If the power supply cable is damaged, it must be replaced with
another cable or a special assembly, which may be obtained
direct from the manufacturer or from theTechnical Assistance
Centre.
-This device must be connected to the mains supply through
either a plug fused 3A or hardwired to a 2 phase spur protected
by 3A fuse.
2. Warning!
In certain circumstances electrical appliances may be a
danger hazard.
A)Do not check the status of the filters while the cooker
hood is operating.
B)Do not touch bulbs or adjacent areas, during or straight
after prolonged use of the lighting installation.
C)Flambè cooking is prohibited underneath the cooker
hood.
D)Avoid free flame, as it is damaging for the filters and a
fire hazard.
E) Constantly check food frying to avoid that the over-
heated oil may become a fire hazard.
F) Disconnect the electrical plug prior to any maintenance.
G)This appliance is not intended for use by young children
or infirm persons without supervision.
H) Young children should be supervised to ensure they do
not play with the appliance
I) There shall be adequate ventilation of the room when
the rangehood is used at the same time as appliances
burning gas or other fuels.
L) There is a risk of fire if cleaning is not carried out in
accordance with the instructions.
This appliance conforms to the European Directive EC/2002/96,
Waste Electrical and Electronic Equipment (WEEE). By making
sure that this appliance is disposed of in a suitable manner, the
user is helping to prevent potential damage to the environ-
ment or to public health.
The symbol on the product or on the accompanying
paperwork indicates that the appliance should not be
treated as domestic waste, but should be delivered to
a suitable electric and electronic appliance recycling
collection point. Follow local guidelines when disposing of
waste. For more information on the treatment, re-use and
recycling of this product, please contact your local authority,
domestic waste collection service or the shop where the ap-
pliance was purchased.
INSTALLATION INSTRUCTIONS
•Assemblyandelectricalconnectionsmustbecarriedout
by specialised personnel.
•Wearprotectiveglovesbeforeproceedingwiththeinstal-
lation.
•ElectricConnection:
This is a class I, appliance and must therefore be connected
to an eecient earthing system.
-The appliance must be connected to the electricity supply as
follows:
BROWN = Lline
BLUE = Nneutral
YELLOW/GREEN = earth.
The neutral wire must be connected to the terminal with the
N symbol while the YELLOW/GREEN, wire must be connected
to the terminal by the earth symbol .
When connecting the appliance to the electricity supply, make
sure that the mains socket has an earth connection. After tting
the ducted cooker hood, make sure that the electrical plug is
in a position where it can be accessed easily. If the appliance
is connected directly to the electricity supply, an omnipolar
switch with a minimum contact opening of 3 mm must be
placed in between the two; its size must be suitable for the
load required and it must comply with current legislation.
• If the hob is electric, gas, or induction, the minimum distance
between the same and the lower part of the hood must be at
least 45 cm.
If a connection tube composed of two parts is used, the upper
part must be placed outside the lower part.
Do not connect the cooker hood exhaust to the same con-
ductor used to circulate hot air or for evacuating fumes from
other appliances generated by other than an electrical source.
Before proceeding with the assembly operations, remove the
anti-grease filter(s) (Fig.2.2 - Fig.3.2) so that the unit is easier
to handle.
- In the case of assembly of the appliance in the suction version
prepare the hole for evacuation of the air.
• If the appliance is supplied with the small cupola Mremove
it by releasing it as indicated in Fig.2.3 - Fig.3.3.
Before proceeding with the assembly operations, for easier
manoeuvrability of the appliance disengage the anti-grease
lter by pulling handle Bas indicated in Fig.2.2 - Fig.3.2.
If one owns a model with perimeter suction panel, before
carrying out this operation, perform the following phases:
-Open panel Cas indicated in Fig.2.1 - Fig.3.1.
-If one owns the version with three Apanels release them from
the xing pins by pulling outwards (Fig.3.4) and then remove
them from safety pins N(Fig.3.4) placed inside the hood. To
put them back perform the operation in reverse order.
ATTENTION! During this disassembly and assembly
operation ensure to hold the panel securely to prevent
accidental falls.

- 18 -
• Wall mounting:
Trace the bottom side of the hood on the wall. Consider the
measurements shown in Fig.4A and minimum distance from
the cooking surface (Fig.4B).
-Position the xing template on the wall, making sure that the
line coincides with the line previously made on the wall.
-Mark the xing holes and cut them into the material (Fig.5).
-Fix the 2 top screws Kand screw anchors (Fig.5), without
tightening them completely.
- Place the appliance against the wall, align it in horizontal
position and tighten screws K(Fig.6A).
- Once the adjustment has been completed, x the hood using
the 2screws C(Fig.6B).
-When carrying out the xing operations, use only screws
and screw anchors suited to the type of wall (e.g. reinforced
concrete, plasterboard etc.).
-If the screws and screw anchors are supplied with the
appliance, make sure that they are suited to the type of wall
to which the hood must be xed.
•Installationofmodelswithoutdecorativeducts:
Extractor hood
-Unclip the canopy Mand remove the grille E (Fig.7).
-Pass the power supply cable through the slot in the canopy
M, as indicated in Fig.9A.1.
-Taking the grommet H, position it between the power cable
and the slot (Fig.9A.2).
-Connect the exible hose L(not supplied) to the hood (Fig.9B).
-Re-position the small cupola Mpaying attention that it is
hitched perfectly to the xing pins G(Fig.9B).
• Filtering version:
-Unclip the canopy Mand remove the grille E (Fig.7).
-Pass the power supply cable through the slot in the canopy
M, as indicated in Fig.8.1.
-Taking the grommet H, position it between the power cable
and the slot (Fig.8.2).
-Fix the small cupola Mand the grille Emaking sure that is it
perfectly hooked on to the fastening pins G(Fig.8).
• Optional accessories:
This model may have decorative ducts as optional accessories
- ask your retailer for information.
Before installing decorative ues it is necessary to remove
the small cupola Mand loosen the 4 screws Qthat lock the
fastening pins Gas shown in Fig.11.
•Installationofmodelswithdecorativeducts:
Extractor hood
Make sure the electrical power supply is within the measure-
ments of the decorative connector. Adjust the width of the
support bracket of the top connector (Fig.10.2). Then x it
to the ceiling so that it is on the same axis as the hood using
screws Aand observing the distance from the ceiling shown in
Fig.10.1. Connect ange Fto the air exhaust hole using exible
hose L(Fig.12A). Slide the top connector inside the lower duct
and place this on the body (Fig.12B). Pull out the top duct as
far as the bracket and secure it using screws B(Fig.10.2). To
transform the hood from a ducting version into a ltering
version, ask your dealer for the charcoal lters and follow the
installation instructions.
•Filterhood:
Please note:
The lters must be ordered from your dealer as an accessory.
-To transform the hood from the SUCTION version to the
FILTERING version, charcoal lters must be ordered from your
dealer as an accessory.Two types of kit are available, one with
non-renewable lters (Fig.13) and the other with renewable
lters (washable) (Fig.14). Unlike traditional carbon lters,
this carbon lter can be washed and reactivated for approxi-
mately 12-15 times. With normal hood use, this lter should
be cleaned once every 2-3 months. The lter can be washed
into a dishwasher at the highest temperature using a standard
dishwasher detergent. After washing, dry the lter in the oven
at 100°C for 10-15 minutes to reactivate it.The lter will retain
its odour-absorbing capacity for three years, after which it will
have to be replaced.
-If a bracket is found in the packaging like that indicated in
Fig.14 loosen the screws already installed inside the hood and
install the bracket using the previously-removed screws.
-To replace re-usable carbon filters Y, remove the brackets
from their seat, pulling them outwards (Fig.14).
-If your product is not supplied with the bracket, it means that
the active charcoal lter cannot be renewed (Fig.13). These
must be applied to the suction unit inside the hood, centring
them in it and turning them 90° until they snap into place
(Fig.13).
USE AND MAINTENANCE
• We recommend that the cooker hood is switched on before
any food is cooked. We also recommend that the appliance is
left running for 15 minutes after the food is cooked, in order
to thoroughly eliminate all contaminated air.
The eective performance of the cooker hood depends on
constant maintenance; the anti-grease lter and the active
carbon lter both require special attention.
•Theanti-greaselter is responsible retaining the grease
particles suspended in the air, therefore it is subject to clogging
with variable frequency according to the use of the appliance.
- To prevent the danger of possible fires, at least every 2
months one must wash the anti-grease lters by hand using
non-abrasive neutral liquid detergents or in the dishwasher
at low temperatures and on short cycles.
- After a few washes, colour alterations may occur. This does
not give the right to claim their replacement.
•Theactivecarbonlters are used to purify the air that is
sent back into the room and its function s to mitigate the
unpleasant odours produced by cooking.
- The non-regenerable active carbon lters must be replaced
at least every 4 months. The saturation of the active charcoal
depends on the more or less prolonged use of the appliance,
on the type of kitchen and on the frequency with which anti-
grease lter is cleaned.
- Regenerable active charcoal lters must be washed by hand,
with non abrasive neutral detergents, or in the dishwasher at
a maximum temperature of 65°C (the washing cycle must be
complete without dishware). Remove excess water without
damaging the lter, remove the plastic parts, and let the mat
dry in the oven for at least 15 minutes approximately at a
maximum temperature of 100°C. To keep the regenerable
charcoal lter functioning ecient this operation must be
repeated every 2 months. These must be replaced at least
every 3 years or when the mat is damaged.
•Beforeremountingtheanti-greaseltersandtheregen-
erableactivecharcoalltersitisimportantthattheyare
completely dry.
•Cleanthehoodfrequently,bothinternallyandexternally,
using a cloth dampened with denatured alcohol or neutral
liquid detergents that are non abrasive.
• The lighting .system is designed for use during cooking

- 19 -
and not for the prolonged general lighting of the room. The
prolonged use of the lighting system signicantly decreases
the average duration of the bulbs.
• If the appliance is equipped with courtesy lights it is possible
to use them for general room lighting for a prolonged amount
of time.
•Attention: the non compliance with the hood cleaning
warnings and with the replacement and cleaning of the lters
entails risk of res. One therefore recommends keeping to the
suggested instructions.
•Replacingthehalogen/incandescentlamps(Fig.15):
Only use lamps of the same type and wattage installed on
the device.
•Commands(Fig.16):
Push-button A = On/o lights switch.
Push-button B = On/o cooker hood switch. The appliance
switches on at speed level 1, If the cooker hood is on depress
the push-button for 2 sec. to switch o the cooker hood. If
the cooker hood is at speed level 1 it will not be necessary
to depress the push-button to switch the cooker hood o.
Decreases the motor speed.
Display C = Indicates the motor speed level selected and
activates the timer.
Push-button D = Switches on the cooker hood. Increases the
motor speed. Touching the key at 3rd speed, the intensive
function runs for 10’, then the appliance go back to work at
the original speed. During this function the display blinks.
Key E = The Timer times the functions on activation for 15
minutes, after which they are switched o. The Timer is deac-
tivated by re-pressing Key E. When the Timer is activated the
decimal point must ash on the display. TheTimer cannot be
activated if the intensive speed is functioning.
The “clean air” function is activated by pressing key Efor 2
seconds when the appliance is switched o.
This switches the motor on for 10 minutes every hour at the
rst speed.
During functioning a rotary movement of the peripheral seg-
ments must be visualised on the display. When this time has
passed the motor switches o and the xed letter “C” must
be visualised on the display until the motor re-starts after 50
minutes for another 10 minutes and so on. Press any key apart
from the light keys to return to normal functioning. Press key
Eto deactivate the function.
•Activecarbon/greaseltersaturation:
-When display item Cashes, at a speed where it alternates
with the letter F (e.g. 1 and F), the grease lters must be
washed.
-When display item Cashes, at a speed where it alternates
with the letter A (e.g. 1 and A), the active carbon lters must
be replaced or washed depending on the type of lter.
After the clean filter has been positioned correctly, the
electronic memory must be reset by pressing button Afor
approximately 5 seconds, until the indication For Ashown
on the display Cstops ashing.
THE MANUFACTURER DECLINES ALL RESPONSIBILITY
FOR EVENTUAL DAMAGES CAUSED BY BREACHING THE
ABOVE WARNINGS.
NEDERLANDS NL
ALGEMEEN
Lees aandachtig de inhoud van deze handleiding. Hierin staan
belangrijke aanwijzingen voor een veilige installatie, gebruik
en onderhoud. Bewaar de handleiding om die later te kun-
nen raadplegen. Het toestel werd ontworpen in een versie
voor afzuiging (evacuatie van de lucht naar buiten - Afb.1B)
en voor filtering (recirculatie van de lucht binnen - Afb.1A) of
met externe motor (Afb.1C).
VEILIGHEIDSVOORSCHRIFTEN
1. Opletten indien tegelijkertijd een afzuigkap en een brander
of haard functioneren die afhankelijk zijn van de omgevings-
lucht en gevoed worden door een andere energiebron dan de
elektrische energie. De afzuigkap kan de lucht die de brander
of haard nodig heeft voor de verbranding aan de omgeving
onttrekken. De negatieve druk in de omgeving mag niet boven
de 4 Pa (4x10-5 bar) liggen.Voor een veilige werking dient u te
zorgen voor een goede ventilatie van de ruimte.Voor de afvoer
naar buiten moet u zich houden aan de geldende voorschriften
die van toepassing zijn in uw land.
Voordat u het model op het elektriciteitsnet aansluit:
- Controleer op het gegevensplaatje (aan de binnenkant van
het apparaat) of de spanning en het vermogen overeenko-
men met die van het net, en of de stekker geschikt is voor
de aansluiting. Neem in geval van twijfel contact op met een
gekwalificeerde elektricien.
- Als de voedingskabel beschadigd is dient deze te worden
vervangen door een andere kabel of een speciale kabel-
combinatie, beschikbaar bij de fabrikant of de technische
servicedienst.
- Verbind het mechanisme aan de voeding m.b.v. en stekker
met zekering 3A of aan de twee draden van de tweefase
beschermd met een 3A zekering.
2. Attentie!
In bepaalde omstandigheden kunnen huishoudelijke ap-
paraten gevaarlijk zijn.
A) Probeer niet om de filters te controleren terwijl de
afzuigkap werkt.
B) Raak de lampen en de zones vlakbij niet aan als de
verlichting lang aan is of kort daarna.
C) Het is verboden om eten met open vlam te bereiden
onder de kap.
D) Voorkom open vlammen, deze zijn schadelijk voor de
filters en brandgevaarlijk.
E) Controleer voortdurend gebakken waren om te voor-
komen dat hete olie vlam vat.
F) Voor elke willekeurige onderhoudsbeurt moet men de
elektrische energie afschakelen.
G) Dit apparaatisniet bestemdvoorgebruik doorkinderen
of andere personen die toezicht nodig hebben.
H) Controleer dat kinderen niet met het apparaat spelen.
I) Als de afzuigkap tegelijk met andere apparaten wordt
gebruikt die gas of andere brandstoffen verbranden, moet
het vertrek goed worden geventileerd.
L) Als de reinigingswerkzaamheden niet worden uitge-
voerd zoals aangegeven in de handleiding loopt u het
risico dat er brand uitbreekt.
Dit apparaat is voorzien van het keurmerk Waste Electrical

- 20 -
and Electronic Equipment (WEEE), zoals vastgesteld door de
Europese Norm 2002/96/EC.
Door te zorgen dat de afvalverwijdering van dit product
correct wordt uitgevoerd, werkt de gebruiker mee aan het
voorkomen van potentiële negatieve consequenties voor
omgeving en gezondheid.
Het symbool op het product of op het bijgeleverde
documentatiemateriaal geeft aan dat het niet moet
worden behandeld als normaal huisvuil, maar dat het
moet worden ingeleverd bij een speciaal verzamelpunt
voor het recyclen van elektrische en elektronische apparatuur.
De afvalverwijdering moet plaatsvinden in het respect van de
gemeentelijke normen.Voor meer informatie over het onder-
houd en het recyclen van dit product kunt u contact opnemen
met uw gemeente, de locale reinigingsdienst, of de winkel
waar u het product heeft aangeschaft.
INSTALLATIE INSTRUCTIES
•Dewerkzaamhedenm.b.tdemontageendeelektrische
aansluiting dienen verricht te wordendoor gespecialiseerd
personeel.
•Gebruikbeschermendehandschoenenalvorensmetde
montagewerkzaamheden te beginnen.
•Elektrischeaansluiting:
Dit apparaat is gebouwd in klasse I, en moet daarom aan een
aardgeleiding worden verbonden.
De aansluiting op het elektrische net moet op de volgende
wijze worden uitgevoerd:
BRUIN = Llijn
BLAUW = Nneutraal
GEEL/GROEN =aarde.
De neutrale kabel moet worden aangesloten op de aan-
sluitklem met het symbool N.De GEEL/GROENE kabel
moet worden aangesloten op de aansluitklem vlakbij het
aardsymbool .
Bij het aansluiten op het elektrische net moet u zich ervan
verzekeren dat het stopcontact een aardverbinding heeft.
Nadat u de afzuigkap heeft gemonteerd dient u ervoor te
zorgen dat het stopcontact makkelijk te bereiken is. In het
geval van een directe aansluiting op het elektrische net is het
noodzakelijk tussen het apparaat en het net een meerpolige
schakelaar aan te brengen met een minimum afstand van 3
mm tussen de contacten.
Deze moet aangepast zijn aan het elektrische vermogen en
voldoen aan de geldende normen.
• Indien het gebruikte fornuis electrisch, op gas of met inductie
werkt, dan moet de minimale afstand hiertussen en het laagste
deel van de kap tenminste 45 cm bedragen. Sluit de afvoer van
de afzuigkap niet aan op een leiding waardoor warme lucht
circuleert of die gebruikt wordt voor de afvoer van rook van
apparaten die door een andere energiebron dan elektrische
energie gevoed worden.
Voordat u verder gaat met de montage dient u, om het ap-
paraat makkelijker te kunnen verplaatsen, de anti-vetfilter(s)
te verwijderen (Afb.2.2 - Afb.3.2).
-Bij montage van het apparaat in de afzuigversie dient u voor
een gat voor de luchtafvoer te zorgen.
• We raden u aan een luchtafvoerbuis te gebruiken met een-
zelfde diameter als die van de luchtafvoeropening. Het gebruik
van een reduceerelement zou de prestaties van het product
kunnen beperken en het lawaai kunnen doen toenemen.
• Als het apparaat wordt geleverd met het koepeltje Mmoet
men dit verwijderen door het los te haken zoals getoond in
Afb.2.3 - Afb.3.3.
Voor een betere wendbaarheid van het apparaat, moet men
de vetlter eruit halen vooraleer verder te gaan met de mon-
tagewerkzaamheden, door te trekken aan de handgreep B
zoals getoond in Afb.2.2 - Afb.3.2.
Als men een model heeft met een afzuigpaneel rondom, moet
men de volgende fasen uitvoeren vooraleer deze handeling
uit te voeren:
-Open het paneel Czoals getoond in Afb.2.1 - Afb.3.1.
-Als men de versie heeft met drie panelen Amoet men die
loshaken van de bevestigingspennen door die naar buiten
te trekken (Afb.3.4) en vervolgens uit de veiligheidspennen N
(Afb.3.4) binnenin de kap te halen. Om ze terug te plaatsen,
de handeling omgekeerd uitvoeren. ATTENTIE! Verzeker u
ervan dat u stevig grip hebt op het paneel tijdens deze
werkzaamheden voor demontage en montage, om even-
tueel vallen te vermijden.
• Wandbevestiging:
Duidt de onderzijde van de kap op de muur aan. Hou hierbij
rekening met de afmetingen aangeduid in guur 4A en met
de minimum afstand van de kookplaten (Afb.4B).
-Plaats de bevestigingsmal aan de wand. Zorg ervoor dat de
lijn overeenkomt met de lijn beschreven in de voorgaande
paragraaf.
-Teken en maak de bevestigingsgaten (Afb.5).
-Bevestig de 2 bovenste schroeven Kzonder ze volledig vast
te draaien en doe de pluggen op hun plaats (Afb.5).
-Plaats het toestel tegen de muur, lijn uit in horizontale stand
en draai de schroeven aan K (Afb.6A).
-Wanneer de afstelling is gebeurd moet men de kap denitief
met de 2 schroeven C (Afb.6B) vastzetten.
-Gebruik bij het monteren schroeven en pluggen die geschikt
zijn voor het type wand (bv. gewapend beton, gipsplaat, enz.).
-Indien de schroeven en de pluggen bij het product zijn
geleverd moet u zich ervan verzekeren dat ze geschikt zijn
voor het type wand waaraan de kap wordt bevestigd.
•Installatievanmodellenzonderdecoratieveschoorsteen:
Afzuigversie
-Kapje Mlosmaken en het rooster verwijderen E(Afb.7).
-De voedingskabel door de gleuf van kapje Mhalen, zoals
aangegeven in Afb.9A.1.
-Neem de kabeldoorvoer Hen doe deze tussen het snoer en
de gleuf Afb.9A.2.
-Sluit de slang L(niet meegeleverd) aan op de kap (Afb.9B).
-Herplaats het koepeltje Men let erop dat die perfect aan de
bevestigingspinnen hecht G(Afb.9B).
• Filterversie:
-Kapje Mlosmaken en het rooster verwijderen E (Afb.7).
-De voedingskabel door de gleuf van kapje Mhalen, zoals
aangegeven in Afb.8.1.
-Neem de kabeldoorvoer Hen doe deze tussen het snoer en
de gleuf Afb.8.2.
-Bevestig het koepeltje Men het rooster Een let erop dat ze
perfect aan de bevestigingspinnen hechten G(Afb.8).
•Accessoires:
Op dit model afzuigkap kan als een optional een decoratieve
schachten worden gemonteerd, die u kunt aanvragen bij uw
verkoper. Alvorens de decoratieve schoorstenen te installeren,
moet het koepeltje Mweggenomen worden en dient men de
4 schroeven Qlos te draaien waarmee de bevestigingspennen
Gvastgezet zijn, zoals Afb.11 toont.
