TREVIDEA G3 FERRARI EOLOS 40 User manual

Ventilatore da Tavolo - Table fan
EOLOS 40
MANUALE D’USOMOD.:
G5V002
Technical model: FT-1602II
www.g3ferrari.it
USER MANUAL
IT EN PT ES FR DE

1
ITA: INDICE
Simbologia……...……………………………………………...……………………………………………………. p. 2
Avvertenze di sicurezza…...……………………………………...…………………………………………. p. 3
Informazioni d’uso………...……………………………………...…………………………………………….. p. 5
Descrizione G5V002………...……………………………………...………………………………………….. p. 5
G5V002..………...………………………………………...………………………………………...………………. p. 6
Montaggio....………...………………………………………...………………………………………...…………… p. 6
Funzionamento………...……………………………………...…………………………………………………… p. 6
Oscillazione....………...………………………………………...………………………………………...………… p. 6
Direzionamento verticale………...……………………………………...…………………………………… p. 6
Pulizia………...……………………………………...……………………………………...……………..………….. p. 7
Caratteristiche tecniche………...……………………………………...………………………………………. p. 7
Trattamento dei rifiuti delle apparecchiature elettriche
ed elettroniche………...……………………………………...……………………………………...……………...p. 28
ENG: INDEX
Symbols……...……………………………………………...……………………………………………….………. p. 2
Safety instructions ………....………………………….…………...……………………………………………. p. 7
General information ………...…………………………….………...………………………………………….. p. 9
G5V002..………...………………………………………...………………………………………...………………. p. 9
Assembling....………...………………………………………...…………………………………………………… p. 10
Operating………...……………………………………...…………………………………………………………… p. 10
Oscillation....………...………………………………………....………………………………………...…..……… p. 10
Vertical adjustment………...……………………………………...…………………………………..………… p. 10
Cleaning………...……………………………………...……………………………………...……………….…….. p. 10
Technical features………...……………………………….……...……………………………………...………. p. 10
Waste of electric and electronic equipment (WEEE
Directive)………...……………………………………...…….………………………………...………………….... p. 28
PORTUGUES:…...…………………………………..…...………………………………………………p. 11
ESPAÑOL……………….…………………………...……………………………………...……………......p. 15
FRANCAIS…………….…………………………...……………………………………...……………......p. 18
DEUTSCH……………….…………………………...……………………………………...……………......p. 23

2
CLASSI DI PROTEZIONE /PROTECTION CLASSES
ATTENZIONE
RISCHIO DI SCOSSE ELETTRICHE
NON ESPORRE A PIOGGIA E UMIDITA’
WARNING
ELECTRIC SHOCK RISK
DO NOT EXPOSE TO RAIN OR MOISTURE
ATTENZIONE: NON APRITE L’APPARECCHIO. ALL’INTERNO NON VI SONO COMANDI
MANIPOLABILI DALL’UTENTE NE’ PARTI DI RICAMBIO. PER TUTTE LE OPERAZIONI DI
SERVIZIO RIVOLGERSI AD UN CENTRO DI ASSISTENZA AUTORIZZATO.
Se l’apparecchio ha impresso i simboli sottostanti, significa che le caratteristiche tecniche sono
corrispondenti al simbolo.
Questo simbolo segnala la presenza all’interno del prodotto di componenti operanti ad alta tensione;
non apritelo in nessun caso.
This symbol warns the user that un-insulated dangerous voltage inside the system may cause
an electrical shock. Do not open the case.
Questo simbolo indica che l’apparecchio appartiene alla CIasse II: ciò significa che l’apparecchio è
a doppio isolamento, quindi, non necessita di spina con messa a terra.
Class II Appliance symbol. The double insulated electrical appliance is one which has been
designed in such a way that it does not require a safety connection to electrical earth/ground.
Attenzione: questo simbolo indica all’utente istruzioni importanti da leggere e da rispettare durante
l’utilizzo del prodotto.
Caution: this symbol reminds the user to read carefully the important operations and
maintenance instructions in this owner’s guide.

3
AVVERTENZE DI SICUREZZA
Di seguito sono riportate importanti indicazioni
riguardanti l’installazione, l’uso e la manutenzione;
conservare con cura questo libretto per ogni ulteriore
consultazione; utilizzare il prodotto solo nel modo
indicato dal presente libretto di istruzioni; ogni altro uso è
da considerare improprio e pericoloso; perciò il
costruttore non può essere considerato responsabile nel
caso in cui vi siano danni derivanti da usi impropri,
erronei ed irragionevoli.
Prima dell’uso verificare l'integrità dell'apparecchio: in
caso di dubbio non utilizzarlo e rivolgersi all’assistenza.
Non lasciare gli elementi dell'imballaggio (sacchetti in
plastica, polistirolo espanso, chiodi, graffette, ecc.) alla
portata dei bambini in quanto sono potenziali fonti di
pericolo; inoltre, ricordiamo che questi, devono essere
oggetto di raccolta differenziata.
Accertarsi che i dati di targa siano compatibili con quelli
della rete elettrica; l'installazione deve essere effettuata in
base alle istruzioni del costruttore considerando la
potenza massima indicata in targa; un’errata installazione
può causare danni a persone, animali o cose, per i quali il
costruttore non può essere considerato responsabile.
Se fosse necessario l’uso di adattatori, prese multiple e
prolunghe utilizzare quelli conformi alle vigenti norme di
sicurezza; non superare i limiti di assorbimento indicati su
adattatore e/o prolunghe, nonché quello di massima
potenza marcato sull'adattatore multiplo.
Non lasciare l'apparecchio inutilmente inserito; meglio
staccare la spina dalla rete di alimentazione quando
l'apparecchio non viene utilizzato.
Scollegare sempre l’apparecchio dall’alimentazione se
lasciato incustodito.
Le operazioni di pulizia devono essere effettuate dopo
aver staccato la spina.

4
Qualora l’apparecchio sia fuori uso e si sia deciso di non
ripararlo, si raccomanda di renderlo inutilizzabile
tagliando il cavo di alimentazione.
-Non avvicinare il cavo di alimentazione a oggetti
taglienti o a superfici calde e non tirarlo per staccare la
spina. Non lasciarlo penzolare dal piano di lavoro dove
un bambino potrebbe afferrarlo. Non utilizzare il
prodotto in caso di danni al cavo di alimentazione, alla
spina o in caso di cortocircuiti; fare riparare il prodotto
da un centro di assistenza autorizzato.
-Non esporre il prodotto a condizioni atmosferiche
dannose come pioggia, umidità, gelo, ecc. Conservarlo
in luoghi asciutti. Non maneggiare o toccare il prodotto
con mani bagnate o a piedi nudi.
-Questo apparecchio può essere utilizzato da bambini
dagli 8 anni in su e da persone con ridotte capacità
fisiche, sensoriali o mentali o con mancanza di
esperienza o conoscenza se a loro è stata assicurata
un’adeguata sorveglianza oppure se hanno ricevuto
istruzioni circa l’uso in sicurezza dell’apparecchio; le
operazioni di pulizia e di manutenzione non devono
essere effettuate da bambini a meno che non abbiano più
di 8 anni e siano sorvegliati.
-I bambini non devono giocare con l’apparecchio.
-Tenere il prodotto ed il cavo di alimentazione fuori dalla
portata dei bambini sotto 8 anni.
Se il cavo di alimentazione è danneggiato, o in caso di
guasto e/o di cattivo funzionamento non manomettere
l'apparecchio. L'eventuale riparazione deve essere
effettuata dal costruttore o dal suo servizio assistenza
tecnica o comunque da una persona con qualifica
similare, in modo da prevenire ogni rischio. Il mancato
rispetto di quanto sopra può compromettere la sicurezza
dell'apparecchio e far decadere i termini di garanzia.

5
-Questo apparecchio è progettato per uso domestico o
applicazioni simili come: cucine per il personale in
negozi, uffici o altri luoghi di lavoro, per i clienti in
hotel, motel, bed & breakfast o residence.
-L’apparecchio non è progettato per essere usato
attraverso timer esterni o telecomandi. Prima di ogni
utilizzo svolgere il cavo di alimentazione.
Non sottoporre il prodotto ad urti, potrebbero
danneggiarlo. Utilizzare solo ricambi ed accessori
originali e compatibili.
INFORMAZIONI D’USO
Eseguire il montaggio in modo completo e seguendo
scrupolosamente le istruzioni riportate Non collegare la
spina se il montaggio non è terminato. Non lasciare
l’apparecchio incustodito mentre è in funzione. Staccare
la spina al termine di ogni utilizzo.
Per staccare la spina non tirare il cavo di alimentazione.
Non immergere il prodotto in acqua o in altri liquidi ed
evitare che spruzzi di liquidi lo raggiungano.
Prima di effettuare qualsiasi operazione di pulizia
staccare la spina dalla presa elettrica.
Prima di ogni utilizzo svolgere il cavo di alimentazione.
Non inserire nulla nelle griglie di protezione.
Non ostruire in alcun modo le griglie di protezione.
Posizionare su superfici solide e stabili e lontano da
finestre o correnti d’aria.
DESCRIZIONE G5V002

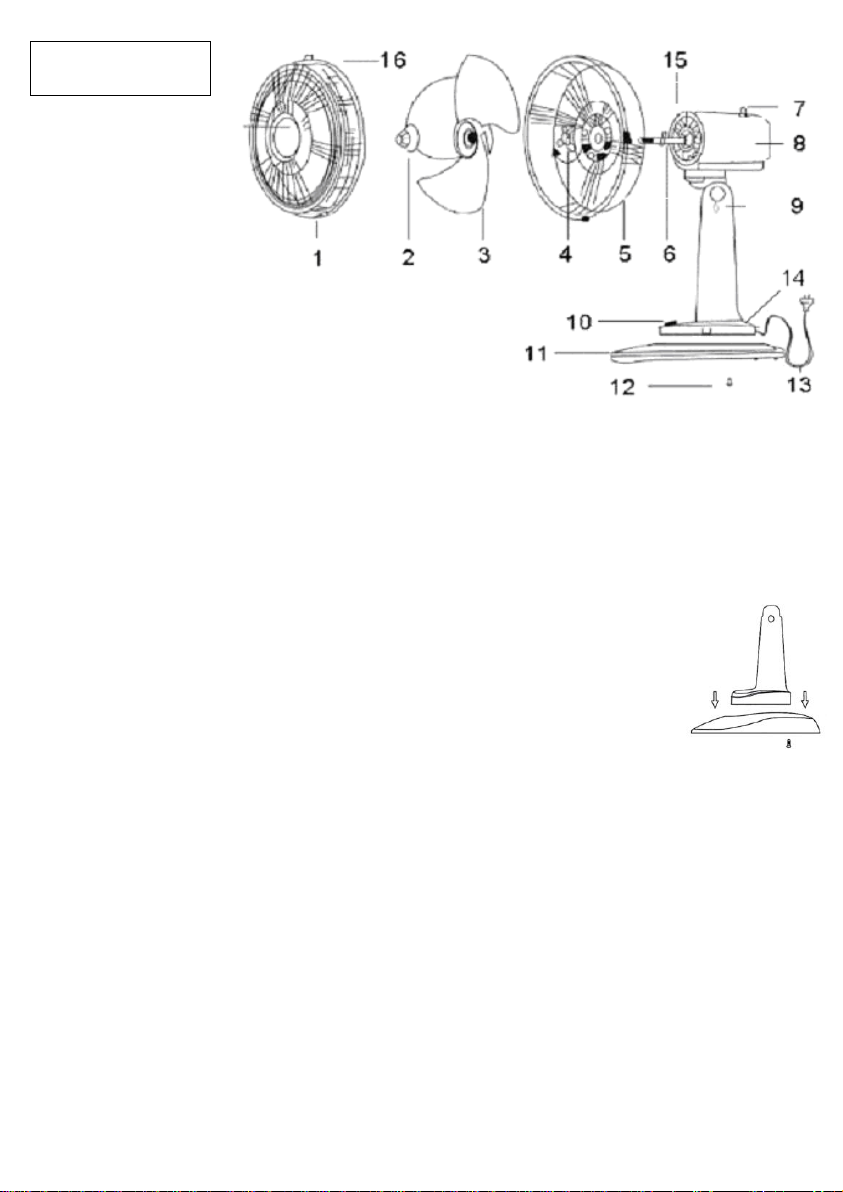

1 Griglia protezione anteriore 2 Fermo ventola 3 Ventola
4 Fermo griglia posteriore 5 Griglia protezione 6 Albero motore
7 Perno per oscillazione 8 Corpo motore 9 Perno inclinazione in verticale
10 Pannello comandi 11 Base staccabile 12 Viti fissaggio base
13 Cavo di alimentazione 14 Base 15 Plastica protezione motore
16 Anello fissaggio griglie

6
MONTAGGIO
Il motore del ventilatore
può funzionare anche se le
griglie di protezione non
sono ancora state montate
e fissate. Per la massima
sicurezza eseguire il
montaggio in modo
completo e scrupoloso.
1)Svitare le due viti (12)
(presenti nella base (14)
del ventilatore)
corrispondenti ai fori presenti nella base staccabile (11)
2)Inserire la base (14) nell’alloggiamento della base staccabile (11), come mostrato in figura.
3)Incastrare con le apposite clip di fissaggio e fermare le due parti con le 2 vite (12).
4)Posizionare la griglia posteriore (5) in prossimità della plastica di protezione motore (15) con la maniglia
metallica rivolta verso l’alto. Far combaciare i fori presenti nella parte centrale della griglia con i piolini
presenti nella plastica (15) e bloccare le due parti con il fermo (4).
5)Inserire la ventola (3) nell’albero motore (6) ed avvitare il fermo della ventola (2) all’estremità filettata
dell’albero motore.
6)Allentare la vite presente nell’anello di fissaggio (16). Non svitare completamente la vite.
7)Posizionare l’anello di fissaggio (16) attorno alla griglia posteriore (5) con la vite
posizionata in basso.
8)Posizionare la griglia anteriore (1) davanti alla griglia posteriore (5) facendo
combaciare le scanalature presenti sull’anello (16) con i fili esterni delle griglie.
9)Riavvitare la vite dell’anello di fissaggio (16) per fissare le due griglie.
Il montaggio del ventilatore è così completato.
FUNZIONAMENTO
Al termine del montaggio installare il prodotto come indicato nelle Informazioni d’uso e collegare la spina
alla presa elettrica.
Il pannello comandi (10) regola la velocità di rotazione della ventola e quindi la forza della ventilazione.
-0: il ventilatore è spento
-1: ventilatore acceso a velocità bassa
-2: ventilatore acceso a velocità media
-3: ventilatore acceso a velocità alta
OSCILLAZIONE
L’oscillazione in orizzontale della testa del ventilatore è possibile solo a ventilatore acceso e si attiva
premendo il perno (7) verso il basso fino al bloccaggio. Sollevando il perno (7) fino al bloccaggio la funzione
è disabilitata. Si consiglia di attivare o disattivare l’oscillazione solo a ventilatore spento.
DIREZIONAMENTO VERTICALE
E’ possibile direzionare la ventilazione in verticale oltre che in orizzontale. Per fare ciò, spegnere il
ventilatore ed attendere che le pale si fermino.
-Allentare il perno (9)e inclinare la testa del ventilatore nella posizione desiderata.
-Stringere il perno (9) tenendo il ventilatore in tale posizione.
G5V002

7
PULIZIA
Staccare la spina dalla presa elettrica prima di eseguire qualsiasi operazione di pulizia.
Non immergere in acqua. In ogni caso evitare che schizzi d’acqua o di altri liquidi raggiungano il corpo
motore. Non pulire con spugne o detergenti abrasivi; utilizzare detergenti neutri ed un panno morbido
inumidito con acqua per pulire le parti.
Asciugare bene il prodotto prima di rimetterlo in funzione.
CARATTERISTICHE TECNICHE
•Alimentazione: AC 230V~50Hz. Potenza massima in ingresso 55W
•Avvolgimento motore 100% rame, senza alluminio - Motore silenzioso
•Diametro delle pale: 40cm - 3 velocità di funzionamento - Oscillazione orizzontale
ENGLISH: SAFETY INSTRUCTIONS
The following are important notes on the installation, use
and maintenance; save this instruction manual for future
reference; use the equipment only as specified in this
guide; any other use is considered improper and
dangerous; therefore, the manufacturer cannot be held
responsible in the event of damages caused by improper,
incorrect or unreasonable use.
Before use, ensure the equipment is undamaged; if in
doubt, do not attempt to use it and contact the authorized
service center; do not leave packing materials (i.e. plastic
bags, polystyrene foam, nails, staples, etc.) within the
reach of children as they are potential sources of danger;
always remember that they must be separately collected.
Make sure that the rating information given on the
technical label are compatible with those of the electricity
grid; the installation must be performed according to the
manufacturer's instructions considering the maximum
power of the appliance as shown on the label; an incorrect
installation may cause damage to people, animals or
things, for which the manufacturer cannot be considered
responsible thereof.
If it is necessary to use adapters, multiple sockets or
electrical extensions, use only those that comply with
current safety standards; in any case do not exceed the

8
power consumption limits indicated on the electrical
adapter and / or extensions, as well as the maximum
power shown on multiple adaptor.
Do not leave the unit plugged; better to remove the plug
from the mains when the device is not in use. Always
disconnect from power supply if you leave it unattended.
Cleaning operations should be carried out after
unplugging the unit.
If the unit is out of order and you do not want to fix it, it
must be made inoperable by cutting power cord.
-Do not allow the power cord to get closer to sharp
objects or in contact with hot surfaces; do not pull it to
disconnect the plug.
-Do not use the appliance in the event of damage to the
power cord, plug, or in case of short circuits; to repair
the product only address an authorized service center.
-Do not handle or touch the appliance with wet hands or
bare feet. Do not expose the appliance to harmful
weather conditions such as rain, moisture, frost, etc..
Always store it in a dry place.
-This appliance can be used by children of 8 years and
above and persons with reduced physical, sensory or
mental capabilities or lack of experience and knowledge
if they received supervision or instruction concerning
use of the appliance in a safe way and understand
hazards involved; children shall not play with the
appliance; cleaning and user maintenance shall not be
made by children without supervision.
-Children must not play with the appliance.
-Keep the appliance and its cord out of reach of children
less than 8 years.
If the power cord is damaged, or in case of failure and / or
malfunction do not tamper with the unit. The reparation
must be done by manufacturer or by service center
authorized by the manufacturer in order to prevent any

9
risk. Failure to comply with the above may compromise
the unit safety and invalidate the warranty.
-This appliance is intended to be used in household and
similar applications such as: staff kitchen areas in shops,
offices and other working environments; by clients in
hotels, motels and other residential type environments;
farm houses, bed and breakfast type environments.
-The appliance is not intended to be operated by means
of an external timer or separate remote-control system.
-Before every use, unroll the power cord.
-Use original spare parts and accessories only.
-Do not subject the product to strong impacts, serious
damages may result.
GENERAL INFORMATION
Do not connect the electric plug since the installation is
not complete.
Do not leave the appliance unattended while it is running.
Unplug after each use.
Unplug the unit by pulling the plug and not the power
cord.
Do not immerse product in water or other liquids and
avoid splashing liquids reach the unit.
Before carrying out any cleaning, disconnect the unit
from the electrical outlet.
Before each use, unroll the power cord. Do not insert
anything through the protection grids.
Do not obstruct in any way the protection grids.
Place on solid and stable surfaces and away from
windows or drafts.
DESCRIPTION G5V002
1 Front protection grid 2 Fan stopper 3 Fan
4 Rear fan stopper 5 Rear protection grid 6 Drive shaft
7 Oscillation pin 8 Main body 9 Inclination pin
10 Control panel 11 Detachable base 12 Screws for the base
13 Power cord 14 Base 15 Motor protection
16 Front grid fixing ring

10
ASSEMBLING
The fan motor can work even if the protective grids have not yet been assembled and fixed. To ensure the
maximum safety, perform the installation completely before operating.
1)Insert the base (14) in the detachable base (11), as shown in the figure.
2)Joint the appropriate clips and stop the two sides with the supplied screws (12).
3)Place the rear grid (5) near the plastic motor protection (15) with the metal handle facing upwards. Fit the
holes present in the central part of the grid with the pins in the plastic protection (15) and lock the two parts
with the stopper (4).
4)Insert the fan (3) into the shaft (6) and screw the cover of the fan (2) to the threaded end of the drive shaft.
5)Loosen the screw in the ring (16). Do not fully unscrew the screw.
6)Place the retaining ring (16) around the rear grid (5) with the screw located at the
bottom.
7)Place the front grid (1) in front of the rear grid (5) matching the grooves on the ring
(16) with the outer wires of the grids.
8)Tighten the screw fixing ring (16) to secure both the grids.
The fan installation is now complete.
OPERATING
Once finished assembling the unit, place the fan following the safety instructions, then plug it to the electrical
outlet. By using control panel (10) the rotation power can be adjusted on different speeds.
0: fan is OFF 1: low speed 2: medium speed 3: high speed
OSCILLATION
The oscillation of the head is only possible when the fan is turned on and it can be activated by pressing the
pin (7) downwards until it locks. Lifting the pin (7) until the locking function is disabled. It is recommended
to enable or disable oscillation of the fan only when the unit is off.
VERTICAL ADJUSTMENT
To ensure a always good ventilation, the fan can be adjusted vertically.
Turn off the fan and wait for the blades to stop.
-Loosen the pin (9) and tilt the head of the fan to the desired position.
-Tighten the pin (9) by holding the fan in that position.
CLEANING
Disconnect the plug from the electrical outlet before attempting any cleaning operation.
Do not immerse the unit in water. In any case prevent splashes of water or other liquids reaching the motor
body. Do not clean the unit with metallic sponges or abrasive cleaners, only use neutral detergents and a soft
cloth moistened with water to clean the outer parts.
Dry the product completely before operating the unit.
TECHNICAL FEATURES
•Power supply: AC 230V~50Hz. Max input power 55W
•100% copper motor winding
•Fan diameter: 40cm
•3 operation speeds - Oscillation

11
PORTUGUÊS: ADVERTÊNCIAS
As indicações seguintes são muito importantes no que se
refere à instalação, uso e manutenção deste aparelho;
conserve com cuidado este manual para eventuais futuras
consultas; utilize o aparelho apenas do modo indicado
neste manual de instruções; outro tipo de utilização
deverá considerar-se inadequado e perigoso; por isso, o
fabricante não poderá ser considerado responsável na
eventualidade de ocorrerem danos resultantes de uso
indevido, errado ou irresponsável.
Antes de utilizar, certifique-se da integridade do aparelho;
em caso de dúvida não o utilize e dirija-se à assistência
técnica autorizada; não deixe partes da embalagem (sacos
de plástico, esferovite, pregos, agrafos, etc.) ao alcance
das crianças, uma vez que constituem potenciais fontes de
perigo; além disso, recordamos que essas partes devem
ser objecto de recolha diferenciada de resíduos.
Certifique-se de que os dados constantes da placa são
compatíveis com os da rede eléctrica; a instalação deve
ser efectuada de acordo com as instruções do fabricante,
considerando a potência máxima do aparelho indicada na
placa; uma errada instalação poderá causar danos a
pessoas, animais ou objectos, pelos quais o fabricante não
poderá ser considerado responsável.
Caso seja necessário o uso de adaptadores, tomadas
múltiplas e extensões, utilizar só as que estiverem
conformes às normas de segurança em vigor; em qualquer
caso, nunca ultrapassar os limites de absorção indicados
no adaptador e/ou nas extensões, nem os de máxima
potência indicados nos adaptadores múltiplos.
Não deixar o aparelho inutilmente ligado à corrente; é
preferível retirar a ficha da tomada eléctrica quando o
aparelho não estiver a ser utilizado.
Sempre desconecte o aparelho da fonte de alimentação se
for deixado sem supervisão

12
As operações de limpeza devem ser efectuadas depois de
se ter desligado a ficha da tomada eléctrica.
Sempre que o aparelho estiver fora de uso e seja decidido
não o reparar, recomenda-se a sua inutilização, cortando-
lhe o cabo de alimentação;
-Não aproximar o cabo de alimentação de objectos
cortantes ou de superfícies quentes, e não o puxar para
arrancar a ficha da tomada eléctrica. Não deixe que ele
fique pendurado na bancada onde a criança pode segurá-
lo. Não utilizar o aparelho no caso de o cabo de
alimentação ou a ficha se encontrarem danificados, ou
em caso de curto-circuitos; Nessa eventualidade, leve o
aparelho a um centro de assistência autorizado.
-Não expor o aparelho a condições atmosféricas
adversas, como chuva, humidade, gelo, etc. Conserve-o
em lugares secos.
-Não manusear ou tocar o aparelho com as mãos
molhadas ou os pés descalços.
-Este aparelho pode ser utilizado por crianças com mais
de 8 anos e por pessoas com reduzida capacidade física,
sensorial ou mental, ou ainda com falta de experiência
na sua utilização, desde que lhes seja assegurada uma
adequada supervisão ou se tiverem sido instruídas no uso
do aparelho em segurança; as operações de limpeza e de
manutenção não devem ser efectuadas por crianças, a
menos que tenham mais de 8 anos e sejam
supervisionadas.
-As crianças não devem brincar com o aparelho.
-Mantenha o aparelho e o cabo de alimentação fora do
alcance de crianças com menos de 8 anos de idade.
Se o cabo de alimentação estiver danificado, ou em caso
de falha e / ou avaria, não mexa no aparelho. Qualquer
reparação deve ser realizada pelo fabricante ou pelo seu
serviço de assistência técnica ou, em qualquer caso, por
uma pessoa com qualificação semelhante, a fim de

13
evitar qualquer risco. O não cumprimento dos itens acima
pode comprometer a segurança do equipamento e
invalidar os termos da garantia.
-Este aparelho foi concebido para uso doméstico ou
equivalente, em situações como as de refeitórios em
pequenas empresas ou outros ambientes de natureza
laboral; por clientes de hotéis, motéis ou acomodação
turística, como turismo rural ou residencial.
-Este aparelho não foi concebido para ser utilizado por
intermédio de um temporizador externo ou de um sistema
de comando à distância autónomo.
-Antes de cada utilização, soltar o cabo de alimentação.
-Utilizar somente acessórios e componentes originais.
Não sujeite produto a impactos, pois isso pode danificá-lo
INSTRUÇÕES GERAIS
Execute a instalação completa e cuidadosamente,
seguindo as instruções dadas na "Instalação".
Não conecte a fixa se a instalação não estiver completa.
Não deixe o aparelho sem vigilância enquanto ele estiver
a ser usado. Desligue após cada utilização.
Para retirar a ficha não puxe o cabo de alimentação.
Não mergulhe o produto em água ou outros líquidos e
evitar respingos líquidos chegar até ele.
Antes de efectuar qualquer operação de limpeza,
desconecte a fixa da tomada eléctrica.
Não introduza nada nas grades de protecção. Não obstruir
de qualquer forma as grades de protecção. Coloque em
superfícies sólidas e estáveis e longe de janelas O motor
do ventilador pode funcionar mesmo que as grelhas de
protecção ainda não tenham sido montados e fixados.
Para máxima segurança, realizar a instalação de uma
completa e exaustiva.

14
NOMENCLATURA G5V002
1 Grelha de protecção anterior 2 Fecho de ventoinha 3 Ventoinha
4 Fecho grelha posterior 5 Grelha de protecção posterior 6 Eixo do motor
7 Perno de oscilação 8 Corpo motor 9 Perno inclinação vertical
10 Painel de comandos 11 Base destacável 12 parafusos de fixação
13 Cabo de alimentação 14 Base 15 Protecção de motor 16 Anel de fixação das grelhas
MONTAGEM
O motor do ventilador pode funcionar mesmo que as grelhas de protecção ainda não tenham sido montados e
fixados. Para máxima segurança, realizar a instalação de uma forma completa e exaustiva.
1) Soltar os dois parafusos (12) (na base (14) do ventilador) correspondentes aos orifícios na base
desmontável (11)
2) Introduza a base (14) da base desmontável (11), como mostrado na figura.
3) Envolver-se com o clipe apropriado e parar os dois lados com dois parafusos (12).
4) Coloque a grelha traseira (5), na vizinhança da protecção do motor de plástico (15) com o identificador de
metal virado para cima. Montar os orifícios presentes na parte central da grelha com os pinos do plástico (15)
e travar as partes com o retentor (4).
5) Coloque a ventoinha (3) no eixo (6) e aparafusar a tampa da ventoinha (2) para a extremidade roscada da
manivela.
6) Solte o parafuso no fecho do anel (16). Não desenroscar completamente o parafuso.
7) Coloque o anel de retenção (16) em torno da grelha traseira (5), com o parafuso localizado na parte
inferior.
8) Colocar a grelha frontal (1), em frente da grelha traseira (5) coincidindo com as ranhuras do anel (16) com
os fios exteriores das grades.
9) Aperte o parafuso do anel de fixação (16) para fixar as duas grades.
A instalação do ventilador está concluída.
FUNCIONAMENTO
No painel de controlo (10) ajuste a velocidade de rotação do ventilador e, por conseguinte, a força de
ventilação.
-0: desligado
-1: velocidade baixa
-2: velocidade média
-3: velocidade alta
OSCILAÇÃO
A oscilação horizontal do ventilador só é possível quando o ventilador está desligado e é activado pressionando
o pino (7) para baixo até que se encaixe. Levantando o pino (7) a função fica desactivada
LIMPEZA
Desligue a fixa da tomada antes de efectuar qualquer operação de limpeza.
Não mergulhe em água. Em todo o caso evitar salpicos de água ou outros líquidos de alcançar o corpo do
motor. Não limpe com uma esponja de limpeza ou abrasivos, use um detergente neutro e um pano macio
humedecido com água para limpar as peças.
Seque o produto antes de colocá-lo novamente em funcionamento
CARACTERÍSTICAS TÉCNICAS
•Alimentação: AC 230V~50Hz - Potência Máxima 55W
•Motor 100% em cobre, sem alumínio - Motor silêncioso
•Diametro da pala: 40cm
•3 velocidades - Oscilação horizontal

15
ESPAÑOL: ADVERTENCIAS DE USO
A continuación se presentan importantes indicaciones
sobre la instalación, el uso y el mantenimiento. Conservar
con cuidado este manual para cualquier consulta
posterior; utilizar el producto solo de la manera que
indica este manual de instrucciones; cualquier otro uso se
considera inadecuado y peligroso; por ello el fabricante
no puede ser considerado responsable en caso de que se
produzcan daños derivados de usos inadecuados, erróneos
o irracionales.
Antes del uso asegurarse de la integridad del aparato; en
caso de duda no utilizarlo y dirigirse al personal de
asistencia; no dejar los elementos del embalaje (bolsas de
plástico, poliestireno expandido, clavos, grapas, etc.) al
alcance de los niños ya que son fuentes potenciales de
peligro; además, cabe recordar que los citados elementos
deben ser objeto de una recogida selectiva.
Asegurarse de que los datos de la placa sean compatibles
con los de la red eléctrica; la instalación se debe efectuar
en función de las instrucciones del fabricante
considerando la potencia del aparato indicada en la placa;
una instalación errónea puede causar daños a personas,
animales o cosas, por los cuales el fabricante no puede ser
considerado responsable.
En caso de que sea necesario el uso de adaptadores, tomas
múltiples o prolongaciones, utilizar solo las conformes a
las normas de seguridad vigentes; en todo caso no superar
nunca los límites de absorción indicados en el adaptador
sencillo y/o en las prolongaciones, así como el de
potencia máxima marcado en el adaptador múltiple.
No dejar el aparato conectado si no está en
funcionamiento; conviene sacar la clavija de la red de
alimentación cuando el aparato no se utilice.
Desconecte siempre la unidad de la fuente de
alimentación si la deja desatendida

16
Las operaciones de limpieza deben efectuarse después de
haber sacado la clavija.
En caso de que al aparato esté fuera de uso y se haya
decidido no repararlo, se recomienda inutilizarlo cortando
el cable de alimentación.
-No acercar el cable de alimentación a objetos cortantes o
a superficies calientes y no tirar del mismo para sacar la
clavija. No deje que cuelgue de la superficie de trabajo
donde un niño pueda sostenerla. No utilizar el producto
en caso de daños en el cable de alimentación, en la
clavija o en caso de cortocircuitos; llevar a reparar el
producto por parte de un centro de asistencia autorizado.
-No exponer el producto a condiciones atmosféricas
adversas como lluvia, humedad, hielo, etc. Conservarlo
en lugares secos. No manejar o tocar el producto con las
manos húmedas o los pies descalzos.
-Este aparato puede ser utilizado por niños a partir de 8
años y por personas con capacidades físicas, sensoriales
o mentales reducidas o con falta de experiencia o
conocimiento si a dichas personas se ha asegurado una
supervisión adecuada o bien si han recibido
instrucciones sobre el uso seguro del aparato; las
operaciones de limpieza y de mantenimiento no deben
ser efectuadas por niños a no ser que tengan más de 8
años y estén supervisados.
-Los niños no deben jugar con el aparato.
-Mantener el producto y el cable fuera del alcance de los
niños menores de 8 años.
Si el cable de alimentación está dañado, o en caso de una
falla y/o mal funcionamiento, no manipule el aparato.
Cualquier reparación debe ser realizada por el fabricante
o por su servicio de asistencia técnica o, en cualquier
caso, por una persona con una calificación similar, a fin
de evitar cualquier riesgo. El incumplimiento de lo

17
anterior puede comprometer la seguridad del dispositivo e
invalidar los términos de la garantía.
Este aparato está diseñado para uso doméstico o
similares: cocinas para el personal de tiendas, oficinas u
otros centros de trabajo, para clientes de hoteles, moteles,
hostales y similares.
El aparato no está diseñado para su uso a través de
temporizadores externos o mandos a distancia.
Antes de cada uso, desenrolle el cable de alimentación.
Utilice únicamente piezas de repuesto y accesorios
originales. No someta el producto a impactos fuertes se
producirán daños serios.
INFORMACIÓN DE USO
Realizar el montaje completo y siguiendo cuidadosamente
las instrucciones de la sección "Instalación"
No enchufar a la corriente si el montaje no esta
terminado. No deje el aparato sin vigilancia mientras esté
en funcionamiento. Desconecte el enchufe después de
cada uso..
Para desenchufarlo, no tirar del cable de alimentacion
No lo sumerja en agua u otros líquidos y evitar
salpicaduras de líquidos..
Antes de realizar cualquer operacion de limpieza,
desenchufar de la corriente
Antes de cada uso enchufe el cable de alimentacion
No introduzca ningún objeto en las rejillas de protección.
No obstruya de ninguna manera las rejillas de la
protección.
Colocar en superficies sólidas y estables y lejos de
ventanas o corrientes de aire.
NOMENCLATURA G5V002
1 Rejilla proteccion delantera 2 Bloqueo del ventilador 3 Ventilador
4 Bloqueo rejilla 5 Rejilla de proteccion trasera 6 Eje del motor
7 Perno para oscilación 8 Motor 9 Perno para inclinación en vertical
10 Panel de control 11 Base desmontable 12 Tornillos para el montaje de base
13 Cable de alimentación 14 Base 15 Cuerpo 16 Tornillo para el montaje de Rejilla

18
MONTAJE
El motor del ventilador puede funcionar incluso si las rejillas de protección aún no se han
montado y fijado. Para mayor seguridad, ejecutar la instalación de manera escrupulosa.
1) Montar la base (14) fijandola a la base desmontable (11), como en la figura.
2) Detener a los dos lados con los tornillos (12).
3) Coloque la rejilla trasera (5) en el motor (7) con el mango de metal hacia arriba y
bloquear las dos partes con el bloqueo (4).
4) Inserte el ventilador (3) en el eje del motor (6) y apretar la cerradura (2).
5) Remover el tornillo (16)
6) Coloque la rejilla delantera (1) en la parte delantera de la rejilla trasera (5) y alinear los orificios presentes
en las dos rejillas.
7) Cierre los pasadores de fijación y sujetar las dos rejillas apretando el tornillo (16).
El montaje del ventilador se ha completado.
FUNCIONAMENTO
Al final del montaje para instalar el producto, como se muestra en el uso de la información, conectar el
enchufe a la toma de corriente. El panel de control (10) ajusta la velocidad de rotación del ventilador y luego
la fuerza de la ventilación.
-0: el ventilador està apagado
-1: el ventilador està encendido a baja velocidad
-2: el ventilador està encendido a media velocidad
-3: el ventilador està encendido a alta velocidad
GIRO
La oscilación de la cabeza horizontal del ventilador sólo es posible con el ventilador encendido y se activa
presionando el perno (7) hacia abajo hasta que se bloquee. Levantar el perno (7) para desactivar la oscilación.
Se recomienda de activar o desactivar la oscilación sólo cuando el ventilador está apagado.
LIMPIEZA
Desconecte el cable de alimentación de la toma de corriente antes de efectuar cualquier operación de
limpieza. No lo sumerja en agua. En cualquier caso, evitar que las salpicaduras de agua o líquido para
alcanzar el cuerpo.
No limpie el producto con esponjas o limpiadores abrasivos; utilizar detergente neutro y un paño suave
humedecido con agua para limpiar las piezas. Seque completamente antes de volver a usarla.
CARACTERÍSTICAS TÉCNICAS
•Fuente de alimentación: AC 230V, 50Hz. Potencia 55W
•Diámetro: 40cm
•3 Velocidad de funcionamiento - Oscilación horizontal
FRANCAIS: ADVERTISSEMENT
Les indications suivantes sont très importantes en ce qui
concerne l’installation, usage et manutention de cet
appareil; gardez soigneusement ce manuel pour des
futures consultations; n’utilisez pas l’appareil que selon
les indications de ce manuel d’instructions; n’importe

19
quel autre type d’ utilisation devra être consideré
inaproprié et potentiellement dangereux; pour cette raison
le constructeur ne pourra pas être rendu responsable si des
dommages résultants de l’utilisation inapropriée ou
irresponsable de l’appareil se produisent.
Avant de l’utilisation, certifiez-vous de l’integrité de
l’appareil; en cas de doute ne l’utilisez pas et addressez-
vous a l’assistence téchnique autoriséa; ne laissez pas des
parties de l’emballage (sacs de plastique, polystirène,
ongles, agrafages, etc.) à la portée des enfants, car elles
constituent des potentielles sources de danger; en autre, il
faut rappeler que ces parties doivent être objet de collècte
differencié de résidus.
Certifiez-vous que les donnés constants de la plaque sont
compatibles avec ceux du réseau eléctrique; l’installation
doit être efectuée selon les instructions du constructeur,
considérant la maxime puissance de l’appareil indiquée
sur la plaque; une installation défectueuse pourra
endommager des personnes, dês animaux ou des objects,
par lesquels le constructeur ne pourra pas être rendu
responsable.
Au cas de necessité d’emploi d’un adaptateur, des prises
multiples ou des extensions, n’utiliser que ceux qui soient
en conformité aux normes de securité en vigueur; entout
cas, jamais dépasser les limites d’absortion indiqués sur
l’adaptateur simple et/ou sur les extensions, ni ceux de
maxime puissance indiqués sur les adaptateurs multiples.
Ne pas laisser l’appareil inutilemente connecté a la prise
eléctrique; c’est toujours mieux de le déconnecter quand
il n’est pas à l’use.
Débranchez toujours l'appareil de l'alimentation électrique
s'il est laissé sans surveillance.
Pour le nettoyage déconnectez la fiche du secteur
électrique.
Quand l’appareil soit hors usage et ait été décidé qu’il
