Owner’s Manual
TV Floor Cart
with Wide Legs
Model: DMCS5585WL
1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support
Copyright © 2023 Tripp Lite. All rights reserved.
CAUTION: DO NOT EXCEED MAXIMUM LISTED WEIGHT
CAPACITY. SERIOUS INJURY OR PROPERTY DAMAGE
MAY OCCUR!
100 x 100 / 200 x 100 / 200 x 200 /
300 x 100 / 300 x 200 / 300 x 300 /
400 x 100 / 400 x 200 / 400 x 300 /
400 x 400 / 600 x 400 / 1000 x 400 /
1000 x 600
100"
MAX
198 lb.198 lb.
(90 kg)(90 kg)
RATEDRATED
WARRANTY REGISTRATION
Register your product today and be
automatically entered to win an ISOBAR®
surge protector in our monthly drawing!
tripplite.com/warranty
Español 12 • Français 23 • Русский 34 • Deutsch 45

2
Safety Instructions
Warranty and Product Registration
WARNING
NOTE: Read the entire instruction manual before you start assembly and installation.
• Do not begin the installation until you have read and understood the instructions and warnings contained in this
manual. If you have questions regarding any of the instructions or warnings, please visit tripplite.com/support.
• This product was designed to be installed and utilized ONLY as specied in this manual. Improper installation of this
product may cause damage or serious injury.
• This product should only be installed by someone of good mechanical ability, with basic building experience and a full
understanding of this instruction manual.
• Make sure the unit can safely support the combined load of the equipment and all attached hardware and
components.
• Always use an assistant or mechanical lifting equipment to safely lift and position equipment.
• This product is intended for indoor use only. Using this product outdoors could lead to product failure and/or personal
injury.
5-Year Limited Warranty
Seller warrants this product, if used in accordance with all applicable instructions, to be free from original defects in material and workmanship for a
period of 5 years from the date of initial purchase. If the product should prove defective in material or workmanship within that period, Seller will repair or
replace the product, in its sole discretion.
THIS WARRANTY DOES NOT APPLY TO NORMAL WEAR OR TO DAMAGE RESULTING FROM ACCIDENT, MISUSE, ABUSE OR NEGLECT.
SELLER MAKES NO EXPRESS WARRANTIES OTHER THAN THE WARRANTY EXPRESSLY SET FORTH HEREIN. EXCEPT TO THE EXTENT
PROHIBITED BY APPLICABLE LAW, ALL IMPLIED WARRANTIES, INCLUDING ALL WARRANTIES OF MERCHANTABILITY OR FITNESS, ARE
LIMITED IN DURATION TO THE WARRANTY PERIOD SET FORTH ABOVE; AND THIS WARRANTY EXPRESSLY EXCLUDES ALL INCIDENTAL AND
CONSEQUENTIAL DAMAGES. (Some states do not allow limitations on how long an implied warranty lasts, and some states do not allow the exclusion
or limitation of incidental or consequential damages, so the above limitations or exclusions may not apply to you. This warranty gives you specic legal
rights, and you may have other rights which vary from jurisdiction to jurisdiction).
WARNING: The individual user should take care to determine prior to use whether this device is suitable, adequate or safe for the use intended. Since
individual applications are subject to great variation, the manufacturer makes no representation or warranty as to the suitability or tness of these
devices for any specic application.
PRODUCT REGISTRATION
Visit tripplite.com/warranty today to register your new Tripp Lite product. You’ll be automatically entered into a drawing for a chance to win a FREE
Tripp Lite product!*
* No purchase necessary. Void where prohibited. Some restrictions apply. See website for details.
Tripp Lite has a policy of continuous improvement. Specications are subject to change without notice. Photos and illustrations may di󰀨er slightly from
actual products.

3

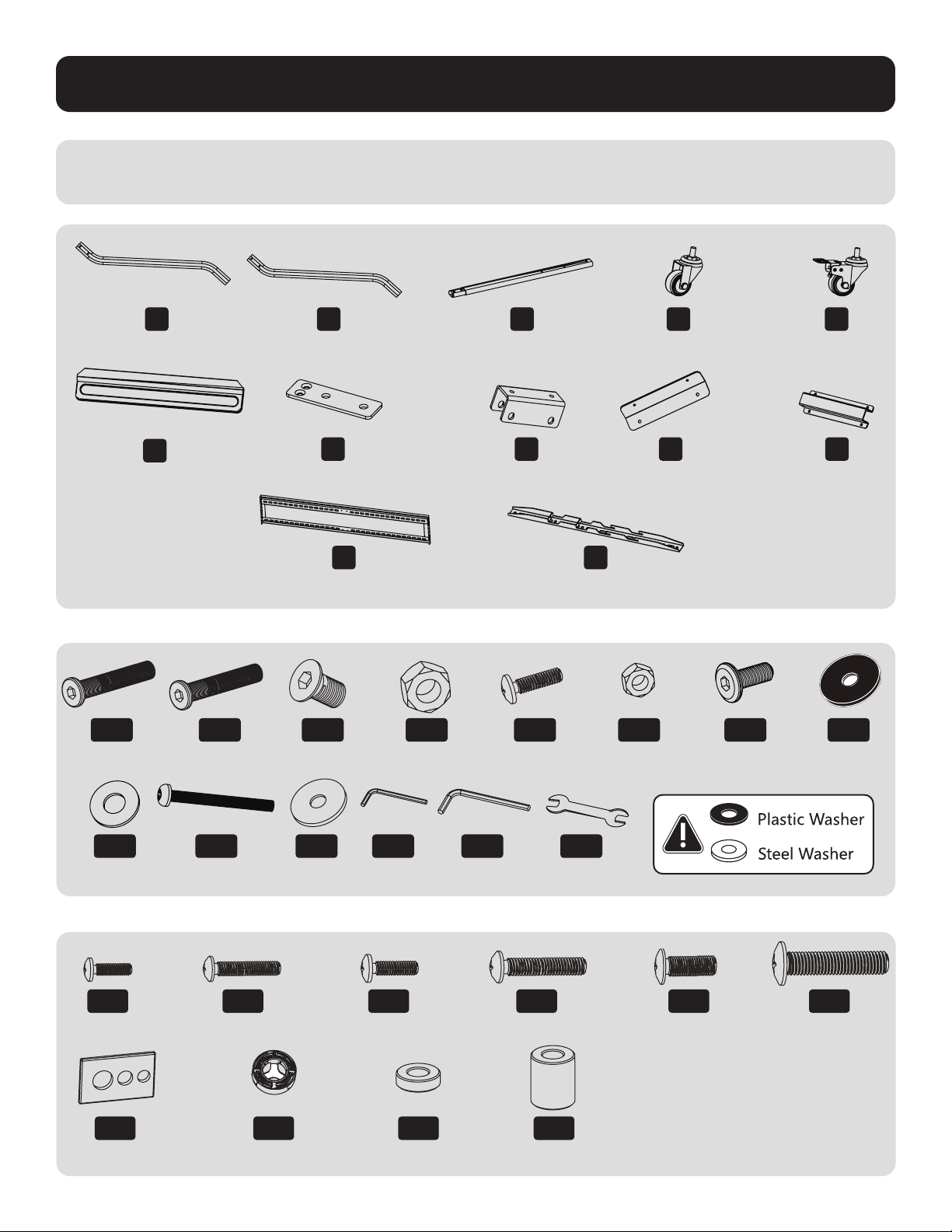

Component Checklist
IMPORTANT: Ensure you have received all parts according to the component checklist prior to installing.
If any parts are missing or faulty, visit tripplite.com/support for service.
B
(x2)
D
(x2)
E
(x2)
C
(x2)
F
(x1)
I
(x2)
K
(x1)
J
(x1)
L
(x2)
H
(x2)
G
(x2)
A
(x2)
Package M
M-A
M8x45 (x4)
M-I
M6x20x1 (x8)
M-E
M4x10 (x4)
M-F
M4 (x4)
M-G
M6x12 (x4)
M-D
M8 (x4)
M-N
13+14 (x1)
M-L
M4 (x1)
M-M
M5 (x1)
M-C
M6x10 (x4)
M-K
M8x16x1.5 (x4)
M-B
M8*45 (x4)
M-J
M5x50 (x2)
M-H
M8x16x1 (x4)
Package P
P-A
M4x12 (x4)
P-B
M4x30 (x4)
P-C
M6x16 (x4)
P-E
M8x25 (x4)
P-F
M8x50 (x4)
P-D
M6x35 (x4)
P-G
(x4)
P-H
SP1 (x8)
P-I
SP2 (x8)
P-J
SP3 (x8)

4
Assembly

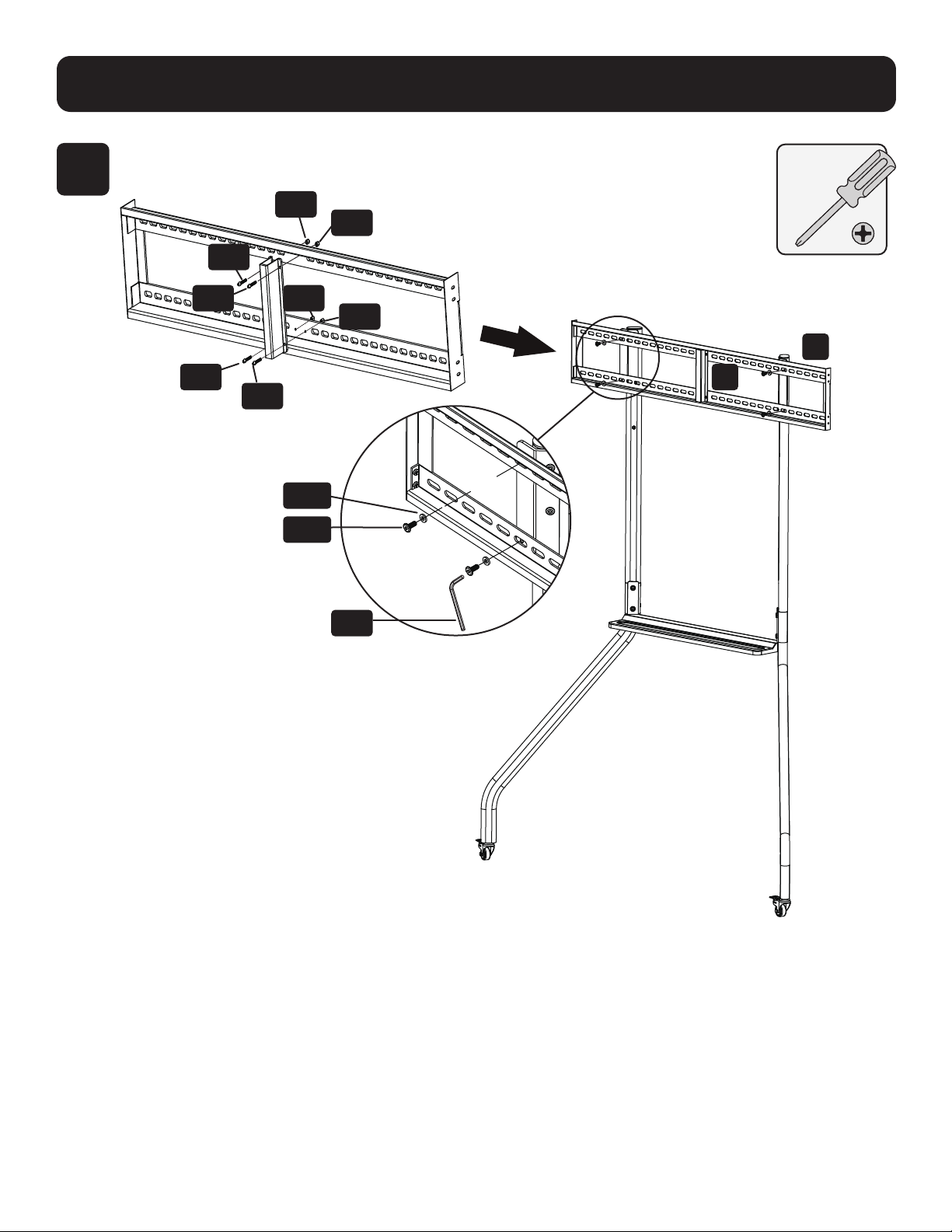

1
2
M-N
M-C
M-M
B
E
D D
G
G
F
E
BAA

5
Assembly

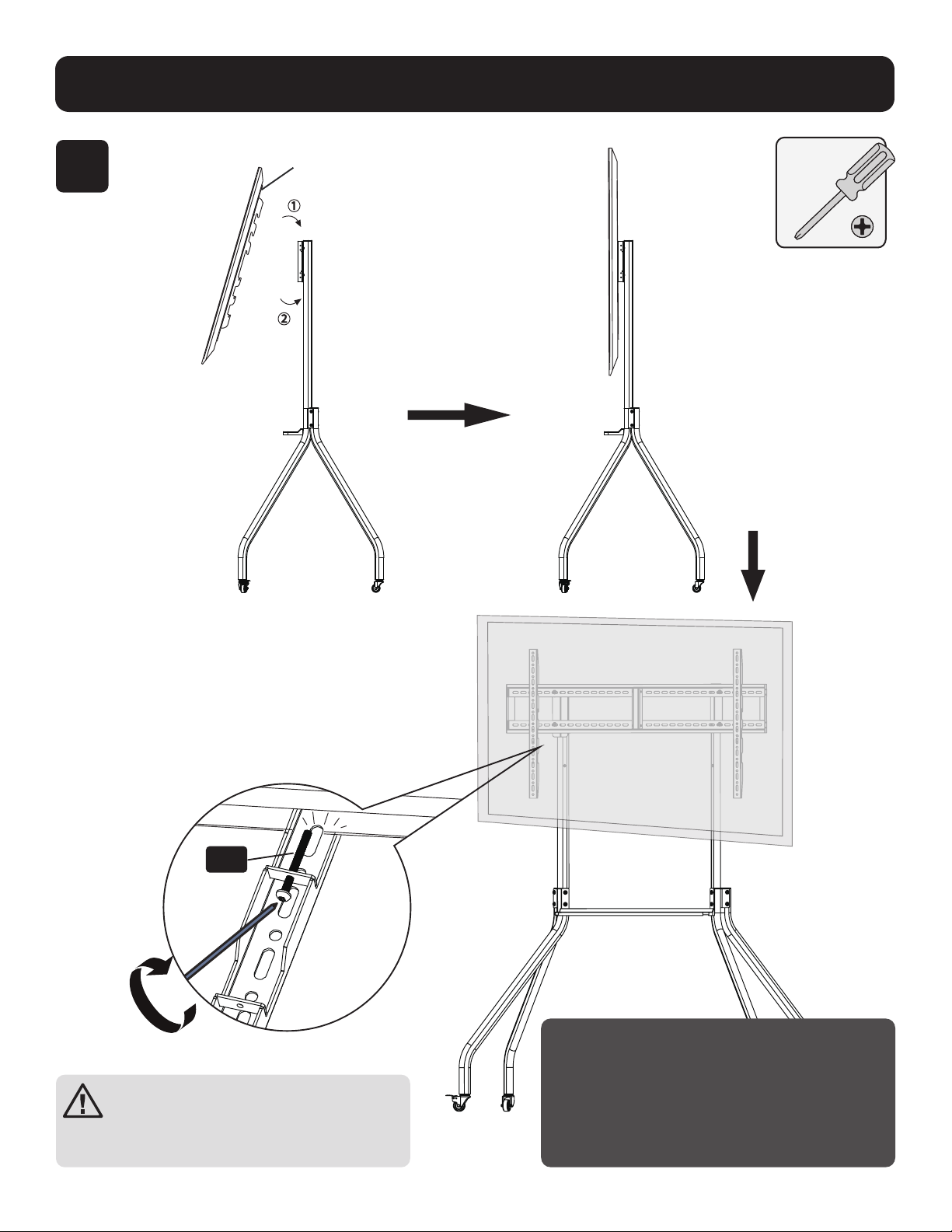

3
4
M-F
M-F
M-B
M-B
M-M
C
A
H
A
C
CCI
M-L
M-G
M-G
M-I
M-I

6

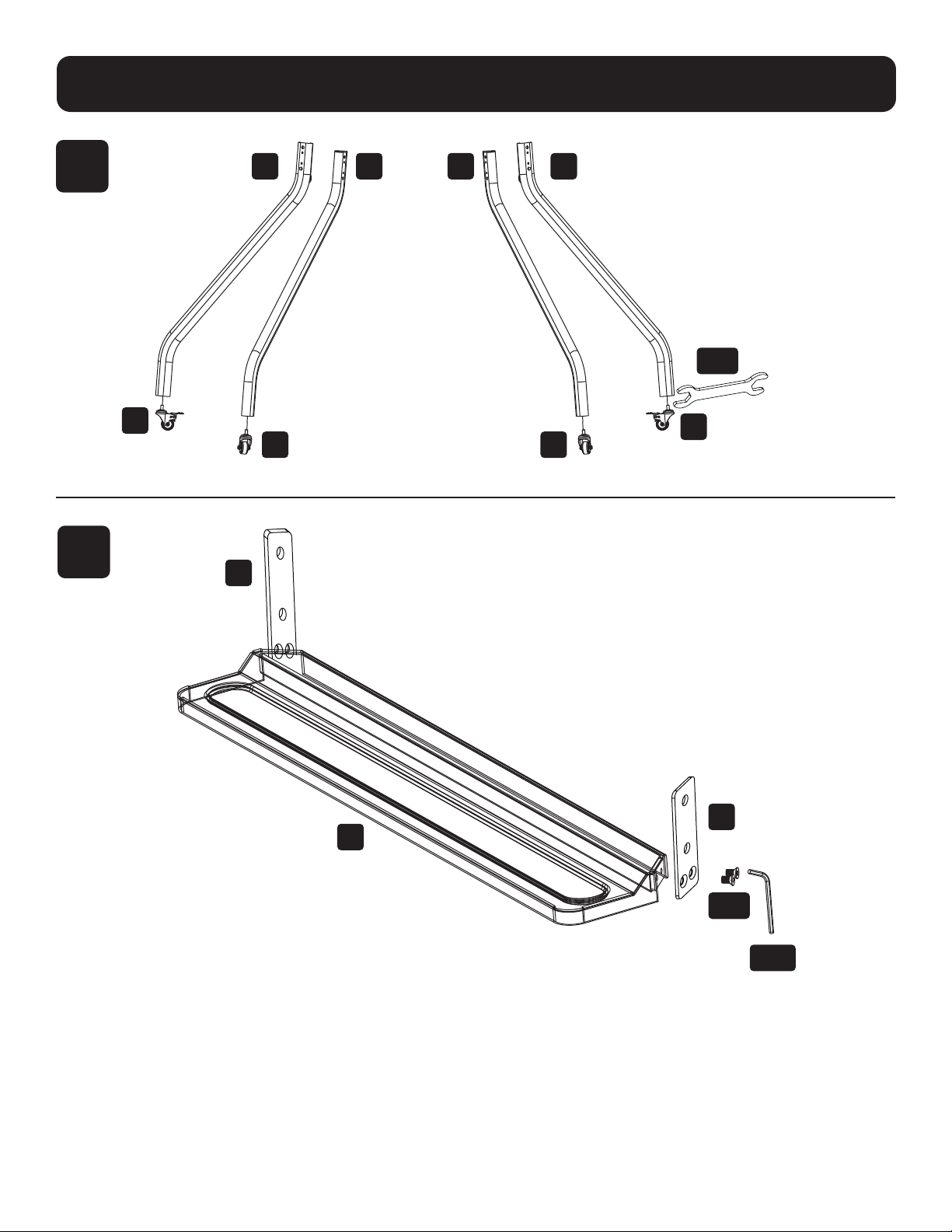

Assembly
5
M-L
M-E
M-E
M-E
M-F
M-F
M-F
M-F
M-E
M-I
M-G
K
J

7

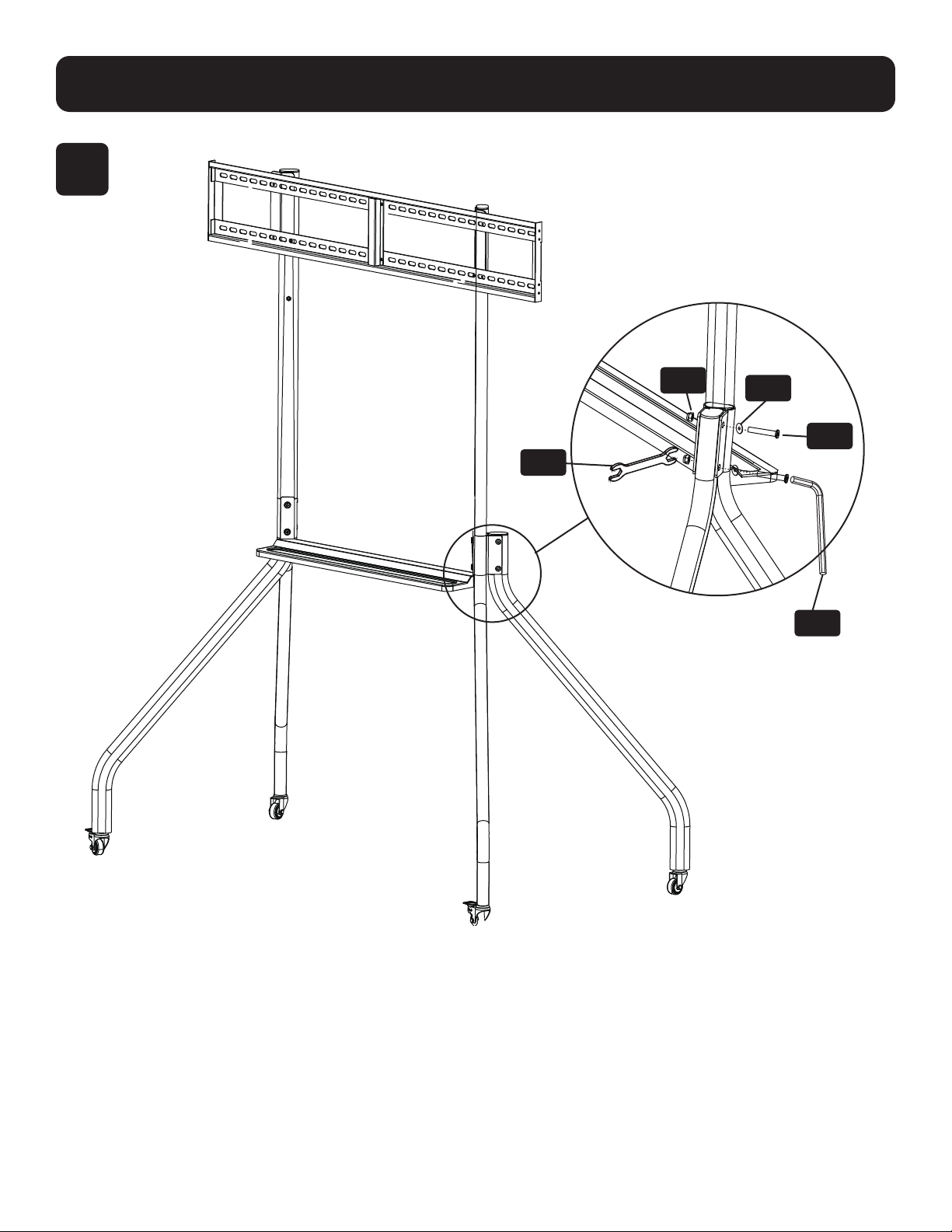

Assembly
6
M-M
M-N
M-D M-K
M-A

8
7
Assembly
Measure the TV Fixing Holes Width and Height
For TVs with irregular/obstructed backs
For TVs with at/unobstructed backs
75 - 1000 mm
75 - 400 mm
P-A P-B
P-C P-D
P-E
Spacers
No Spacers
P-F
If width Xis greater than 1000 mm or
height Ygreater than 400 mm, STOP the
installation and contact customer service.
You are provided with 6 sets of TV xing screws.
Determine the screw that ts.

9
8
Assembly
P-A
P-A
P-H
P-H P-H P-H
P-B
P-B
P-G
P-G P-G P-G
P-C
P-C
P-I
P-I P-I P-I
P-D
P-D
P-E
P-E
P-J
P-J P-J P-J
P-F
P-F
TOP
Note: Choose the appropriate Screws, Washers and Spacers (if needed) according to the type of screen.
CAUTION: Do not over-tighten screws.

10
9
Assembly
With the help of an assistant or mechanical
lifting equipment, hook the mounting arms
onto the mounting brackets.
Make sure the display is correctly mounted
before releasing the display.
Maintenance
• Check that the bracket is secure and safe to
use at regular intervals (at least every three
months).
• For any additional questions,
visit tripplite.com/support.
DISPLAY
M-J

11
1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support
22-08-036 934149_RevA
