Tripp Lite BCPRO1400 User manual

1
Owner’s Manual
1111 W. 35th Street Chicago, IL 60609 USA
Customer Support: [phone] • www.tripplite.com
Important Safety Instructions 2
Quick Installation 3
Basic Operation 4
Storage & Service 7
Specifications 7
BC Pro®
120V Input/Output Standby UPS Systems
Copyright © 2002 Tripp Lite. All rights reserved. BC Pro®is a trademark of Tripp Lite.
Español 9
Français 17
UL1778
200202076 93-2031 BC PRO600 Owner’s Manual.qxd 5/22/02 4:31 PM Page 1

2
UPS Location Warnings
• Install your UPS indoors, away from excess moisture or heat, conductive contaminants,
dust or direct sunlight.
• For best performance, keep the indoor temperature between between 32º F and 104º F
(0º C and 40º C).
• Leave adequate space around all sides of the UPS for proper ventilation.
UPS Connection Warnings
• Connect your UPS directly to a properly grounded AC power outlet. Do not plug the
UPS into itself; this will damage the UPS.
• Do not modify the UPS's plug, and do not use an adapter that would eliminate the UPS's
ground connection.
• Do not use extension cords to connect the UPS to an AC outlet. Your warranty will be
voided if anything other than Tripp Lite surge suppressors are used to connect your UPS to
an outlet.
• If the UPS receives power from a motor-powered AC generator, the generator must
provide clean, filtered, computer-grade output.
Equipment Connection Warnings
• Do not use Tripp Lite UPS Systems for life support appliances in which a malfunction
or failure of a Tripp Lite UPS System could cause failure or significantly alter the
performance of a life-support device.
• Do not connect surge suppressors or extension cords to the output of your UPS. This
might damage the UPS and will void the surge suppressor and UPS warranties.
Battery Warnings
• Your UPS does not require routine maintenance. Do not open your UPS for any reason
except battery replacement. There are no user-serviceable parts inside.
• Battery replacement must be performed by qualified service personnel. Because the
batteries present a risk of electrical shock and burn from high short-circuit current,
observe proper precautions. Unplug and turn off the UPS before performing battery
replacement. Use tools with insulated handles, and replace the existing batteries with the
same number and type of new batteries (Sealed Lead-Acid). Do not open the batteries.
Do not short or bridge the battery terminals with any object.
• The UPS batteries are recyclable. Refer to local codes for disposal requirements, or in
the USA only call 1-800-SAV-LEAD for recycling information. Do not dispose of the
batteries in a fire.
• Do not attempt to add external batteries to the UPS.
Important Safety Instructions
SAVE THESE INSTRUCTIONS
This manual contains instructions and warnings that should be followed during the
installation, operation and storage of all Tripp Lite UPS Systems. Failure to heed these
warnings will void your warranty.
200202076 93-2031 BC PRO600 Owner’s Manual.qxd 5/22/02 4:31 PM Page 2

3
Quick Installation
Connect your UPS to
an electrical outlet.
Your UPS will run a self-test after it is
plugged in. See Basic Operation to understand
the results of its self-test.
Plug your computer, monitor
and external modem into
UPS/Surge outlets. Plug
other equipment into
Surge-only outlet(s).
Separate UPS/Surge and Surge-only outlet(s)
are identified on the back of your UPS. Your
UPS is designed to support only computer
equipment.You will overload your UPS if you
connect high power draw equipment such as
household appliances, laser printers or surge
suppressors to its UPS/Surge outlets.
Select UPS Operating
Mode.*
Press the ON/OFF button to toggle your UPS
between the UPS (“ ” LED lit) and the
CHARGE ONLY (“ ” LED flashing)
modes. Choose the operating mode based on
your location:
USA, Canada & Western Europe:
• Leave the UPS in the UPS mode at all times.
All Other Countries:
• Put the UPS in the CHARGE ONLY
mode when you are not using connected
equipment.
(WARNING! When set to “CHARGE ONLY,” the UPS
will not provide battery backup during a blackout or
brownout)
• Put the UPS in the UPS mode when you
areusing connected equipment.
*See Basic Operation section for a complete explanation
of each mode.
3
2
1
NORM DELAY
1
2
3
200202076 93-2031 BC PRO600 Owner’s Manual.qxd 5/22/02 4:32 PM Page 3

44
These connections are optional. Your UPS will function properly without these connections.
Modem/Fax Surge Suppression
Using telephone cords, connect your wall jack to
the UPS jack marked “LINE” (or “IN”) and your
equipment to the UPS jack marked “EQUIP” (or
“OUT”). This will protect your equipment from
surges over a telephone line, but you should make
sure that your equipment is also protected against
surges on the AC line.
USB Communications
Use any USB cable to connect the USB port of
your computer to the USB port of your UPS.
Download the PowerAlert UPS monitoring
software program appropriate for your operating
system from www.tripplite.com and install it on
your computer.
2
1
Quick Installation
optional
NORM DELAY
1
NORM DELAY
2
Basic Operation
Buttons
Use the ON/OFF button to do three things:
Switch your UPS’s Operating Mode: While your UPS is plugged
into a live AC outlet, press the ON/OFF button and hold it until you
hear a beep (about 2 seconds) to toggle between the following
operating modes. Choose your UPS’s operating mode based on the
regional guidelines in Step 3 of the Quick Installation section.
• UPS Mode: ENABLES battery backup. UPS Conditions: The UPS
charges its battery and supplies power at its receptacles when it is
receiving utility line power. If utility power fails, the UPS provides
power from its batteries. The “ ” indicator light is lit. Setting
Advantages: Provides battery backup during blackouts or brownouts.
• CHARGE ONLY Mode: DISABLES battery backup. UPS
Conditions: The UPS charges its battery and supplies power at its
receptacles when it is receiving utility line power. The “ ” indicator
light is flashing. Setting Advantages: Continues to charge the battery
when power is present while turning OFF the inverter to prevent
battery depletion during power outages when equipment is not in use.
200202076 93-2031 BC PRO600 Owner’s Manual.qxd 5/22/02 4:32 PM Page 4

Cold-Start Your UPS: You may “cold start” your UPS and use it as a
stand-alone power source when utility power is not present, providing
that the UPS battery is charged. To “cold start” your UPS, press and
hold the ON/OFF button until you hear a beep (about 2 seconds), then
release it. The “ ” indicator light will illuminate and AC power
inverted from stored battery power will be provided at its receptacles.
Shut Down Your UPS: Press and hold the ON/OFF button when AC
line power is absent (i.e. during a blackout, or when the UPS is
unplugged) to deactivate your UPS.
Use the MUTE/TEST button to do two things:
Silence the UPS On-Battery Alarm: Press and hold this button to
silence the UPS On-Battery alarm, a series of short beeps followed by
a brief pause that is activated when the UPS is providing AC power
from battery. Note: When the battery is nearly depleted, the Low
Battery alarm—a continuous beep that cannot be silenced—will alert
you to immediately shut down connected equipment.
Run a Self-Test: Your UPS performs a self-test whenever it is first
plugged in. To have it run a self-test at another time, leave your
connected equipment on. With your UPS plugged in and in the UPS
mode, press and hold this button until you hear a beep (about 2 seconds)
then release it.
Results of a Self-Test: All the LEDs will be lit and the UPS will emit
several short beeps as it momentarily switches to battery to test its
charge and load capacity. The test will last at most 10 seconds. If the
inverter is overloaded, the UPS will continue to beep after the test; if
this happens, remove some of the load and run the self-test again. If the
batteries seem weak, the “ ” LED will stay lit and the UPS will
continue to beep after the test; if this happens, let UPS charge its
batteries for 12 hours and repeat the test. If the condition persists,
contact Tripp Lite for service. CAUTION: Do not unplug your UPS to
test its batteries. This will remove safe electrical grounding and may
introduce a damaging surge into your network connections.
All Indicator Light descriptions apply when the UPS is plugged into an AC outlet and turned on.
LINE POWER: This green light will turn ON whenever your UPS is
receiving normal AC line power. It will flash while the UPS is in
CHARGE ONLY mode to indicate that the UPS will not provide
battery backup during a blackout or brownout.
BATTERY POWER: This yellow light will turn ON when your UPS
is providing your equipment with battery power.
Basic Operation
continued
5
Indicator Lights
200202076 93-2031 BC PRO600 Owner’s Manual.qxd 5/22/02 4:32 PM Page 5

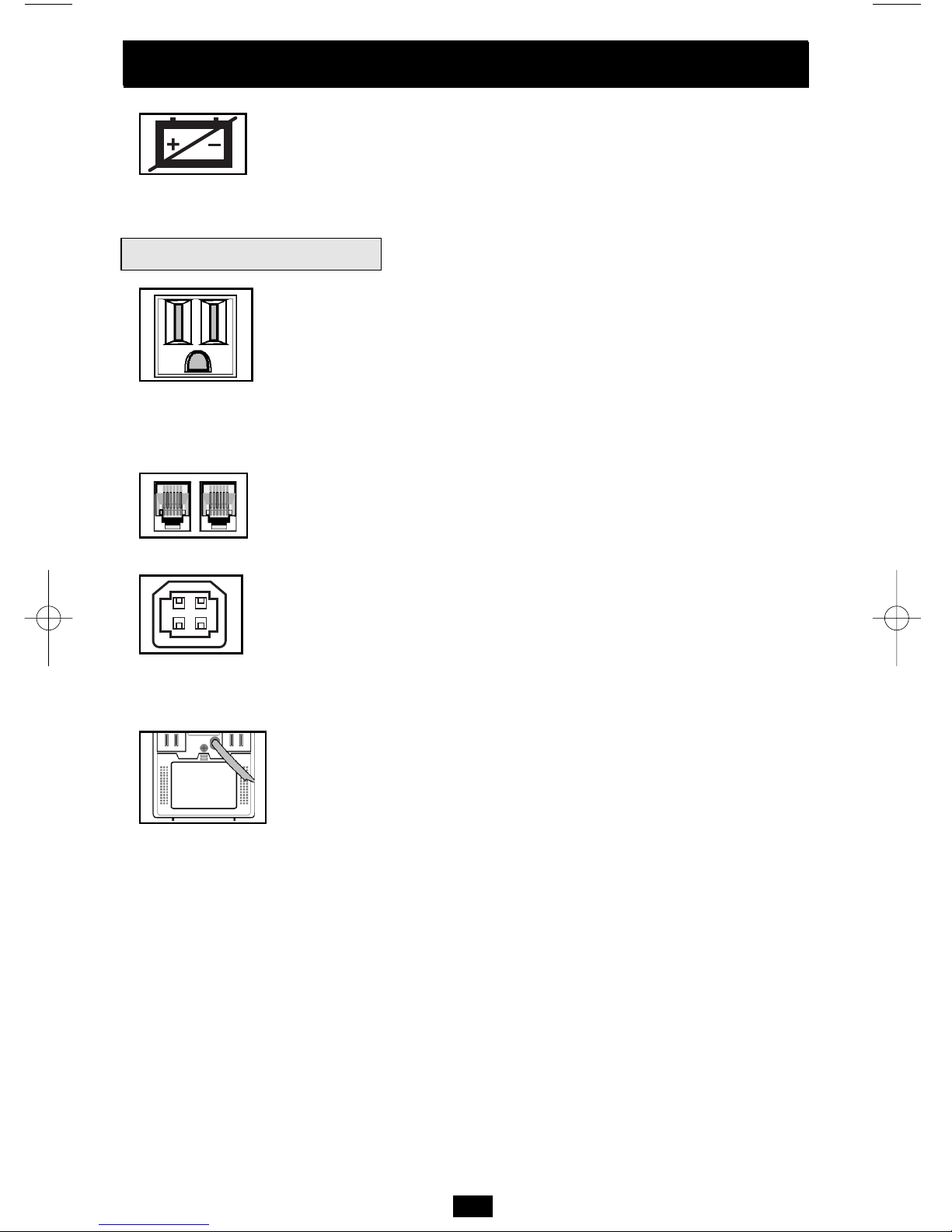

BATTERY CHARGE: This red light will turn ON continuously
after the UPS runs a self-test to indicate that the UPS’s battery is
weakly charged. If it remains lit after you have allowed the UPS to
charge for twelve hours and run a second self-test, contact Tripp Lite
for service.
6
Basic Operation
continued
Other UPS Features
AC Receptacles
“UPS/Surge” receptacles are used to provide your connected
equipment with AC line power during normal operation and battery
power during blackouts and brownouts. They also protect your
equipment against damaging surges and line noise. “Surge-only”
receptacles (identified on the back of the UPS) are used to provide
peripherals with surge protection without committing precious
battery power to support them during blackouts.
RJ45 Phone Jacks
These jacks protect your equipment against surges over a telephone
line. Connecting your equipment to these jacks is optional. Your UPS
will still work properly without this connection.
USB Port
The USB port connects your UPS to any USB workstation or server.
Using this port, your UPS can communicate line-fail and low-battery
status to your computer. Use with Tripp Lite software and any USB
cable to automatically save open files and shut down equipment during
a blackout. Contact Tripp Lite Customer Support or consult your
power protection software manual for more information.
Battery Replacement Door
Under normal conditions, the original battery in your UPS will last
several years. Battery replacement should be performed only by
qualified service personnel. Refer to “Battery Warnings” in the Safety
section on page 2.
200202076 93-2031 BC PRO600 Owner’s Manual.qxd 5/22/02 4:32 PM Page 6

7
Specifications
Tripp Lite has a policy of continuous improvement. Specifications are subject to change without notice.
Model: BCPRO600
Series: AGOM1000USBKSR6
Input Voltage/Frequency: 120V/60 Hz
Output Capacity (VA/Watts): 600/345
Battery Runtime
(Half Load/Full Load) Minutes: 19/7
Battery Recharge Time: 2-4 hrs.
Approvals: UL, cUL, NOM
ALL UNITS:
Output Waveform Line Mode (filtered sinewave); Output Waveform Battery Mode (PWM sine wave); AC Surge Suppression (exceeds
IEEE 587 Cat. A & B standards); AC Noise Attenuation (>40 dB at 1MHz); AC Protection Modes (H to N, H to G, N to G).
FCC RADIO/TV INTERFERENCE NOTICE:
Note: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the
FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation.
This equipment generates, uses and can radiate radio frequency energy, and if not installed and used in accordance with the
instruction manual, may cause interference to radio communications. However, there is no guarantee that interference will not
occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be
determined by turning the device off and on, the user is encouraged to try to correct the interference using one or more of the
following measures: reorient or relocate the receiving antenna; increase the separation between the equipment and receiver; connect
the equipment into an outlet on a circuit different from that which the receiver is connected; consult the dealer or an experienced
radio/television technician for help. The user must use shielded cables and connectors with this product. Any changes or
modifications to this product not expressly approved by the party responsible for compliance could void the user's authority to
operate the equipment.
Storage
All connected equipment should be turned off, then disconnected from the UPS to avoid battery
drain. Unplug your UPS from its AC receptacle, then press and hold its ON/OFF button to
deactivate it. Your UPS is now ready for storage. If you plan on storing your UPS for an
extended period of time, fully recharge the UPS batteries once every three months by plugging
the UPS into a live AC outlet and letting the UPS charge for 4 to 6 hours. If you leave your UPS
batteries discharged for an extended period of time, they will suffer a permanent loss of
capacity.
Service
If returning your UPS for service, contact your local Tripp Lite dealer or distributor. They will
refer you to a service center. Please carefully pack the UPS using the ORIGINAL PACKING
MATERIAL that came with the unit. Enclose a letter describing the symptoms of the problem.
If the UPS is within the warranty period, enclose a copy of your sales receipt.
Storage & Service
200202076 93-2031 BC PRO600 Owner’s Manual.qxd 5/22/02 4:32 PM Page 7

8
Specifications
continued
CONSUMER INFORMATION AND FCC REQUIREMENTS (U.S.A. ONLY)
1. This equipment complies with Part 68 of the FCC rules. On the top or bottom of this equipment is a label that contains, among
other information, the FCC registration number for this equipment. If requested, provide this information to your telephone
company.
2. If your Fax/Modem Protector causes harm to the telephone network, the telephone company may temporarily discontinue
your service. If possible, they will notify you in advance. But if advance notice isn't practical, you will be notified as soon as
possible. You will be advised of your right to file a complaint with the FCC.
3. Your telephone company may make changes in its facilities, equipment, operations or procedures that could affect the
operation of your equipment. If they do, you will be given advance notice so as to give you an opportunity to maintain
uninterrupted service.
4. If you experience trouble with this Fax/Modem Protector, please contact Tripp Lite Customer Support, 1111 W. 35th Street,
Chicago, Illinois 60609; Phone [phone] for repair/warranty information. The telephone company may ask you to
disconnect this equipment from the network until the problem has been corrected or you are sure that the equipment
is not malfunctioning.
5. This equipment may not be used on coin service provided by the telephone company. Connection to party lines is subject to
state tariffs. (Contact your state public utility commission or corporation for information.)
EQUIPMENT ATTACHMENT LIMITATIONS (MODELS WITH THE INDUSTRY CANADA LABEL IN CANADA ONLY)
Notice: The Industry Canada label identifies certified equipment. This certification means that the equipment meets the
telecommunications network protective, operational and safety requirements as prescribed in the appropriate Terminal Equipment
Technical Requirements Document(s). The Department does not guarantee the equipment will operate to the user’s satisfaction.
Before installing this equipment, users should ensure that it is permissible to be connected to the facilities of the local
telecommunications company. The equipment must also be installed using an acceptable method of connection. The customer
should be aware that the compliance with the above conditions might not prevent degradation of service in some situations.
Repairs to certified equipment should be coordinated by a representative designated by the supplier. Any repairs or
alterations made by the user to this equipment, or equipment malfunctions, may give the telecommunications company
cause to request the user to disconnect the equipment.
Users should ensure for their own protection that the electrical ground connections of the power utility, telephone lines and
internal metallic water pipe system, if present, are connected together. This precaution may be particularly important in rural
areas. Caution: Users should not attempt to make connections themselves, but should contact the appropriate electric inspection
authority, or electrician, as appropriate.
93-2031 (200202076)
200202076 93-2031 BC PRO600 Owner’s Manual.qxd 5/22/02 4:32 PM Page 8

9
Manual del usuario
1111 W. 35th Street Chicago, IL 60609 EE.UU.
Atención al cliente: [phone] • www.tripplite.com
Importantes instrucciones de seguridad 10
Instalación rápida 11
Operación básica 12
Almacenamiento y servicio 15
Ficha técnica 15
BC Pro®
Sistemas de energía ininterrumpible de 120V de entrada/salida
© 2002 Tripp Lite. Todos los derechos reservados. BC Pro®es una marca registrada de Tripp Lite.
English 1
Français 17
UL1778
200202076 93-2031 BC PRO600 Owner’s Manual.qxd 5/22/02 4:32 PM Page 9

10
Advertencias sobre la colocación del UPS
• Instale el sistema UPS bajo techo, alejado del calor o la humedad excesivos, de los
contaminantes conductivos, del polvo o de la luz solar directa.
• Para lograr el mejor rendimiento, mantenga la temperatura interior entre 0º C y 40º C
(32º F y 104º F).
• Mantenga suficiente espacio alrededor del sistema UPS para permitir una ventilación adecuada.
Advertencias sobre la conexión del UPS
• Conecte su sistema UPS directamente a una toma de energía de CA con conexión
adecuada a tierra. No conecte el sistema UPS a sí mismo, ya que esto lo dañará.
• No modifique los conectores del UPS y no utilice un adaptador que pueda eliminar la
conexión a tierra del sistema.
• No utilice cables de extensión para conectar el UPS a la toma de CA. Si se utiliza otro
tipo de supresor de sobretensión que no sea Tripp Lite para conectar el UPS a la toma de
corriente, se anulará la garantía del sistema.
• Si el sistema UPS recibe energía eléctrica por medio de un generador motorizado de CA,
éste deberá proporcionar una salida de corriente limpia y filtrada del tipo utilizado para las
computadoras.
Advertencias sobre la conexión del equipo
• No utilice los sistemas UPS de Tripp Lite en aplicaciones para el sostén de la vida
humana donde un fallo pudiera causar anomalías o alterar significativamente el
rendimiento del dispositivo del sostén de vida.
• No conecte supresores de sobretensión o cables de extensión a la salida del sistema UPS.
Esto podría dañarlo, así como al supresor de picos, e invalidar sus garantías.
Advertencias sobre las baterías
• El sistema UPS no requiere mantenimiento rutinario alguno. No abra el UPS por ningún
motivo, excepto para el reemplazo de las baterías. Esta unidad no contiene partes
interiores que puedan ser reparadas por el usuario.
• Sólo debe cambiar las baterías personal técnico debidamente capacitado. Debido a los
riesgos de choques eléctricos y quemaduras por la elevada corriente de los cortocircuitos
que presentan las baterías, el personal técnico capacitado debe observar todas las
precauciones pertinentes. Desconecte y apague el sistema UPS antes de reemplazar las
baterías. Utilice herramientas con asas aisladas y reemplace las baterías con el mismo
número y tipo de baterías nuevas (selladas de plomo y ácido). No abra las baterías. No
permita que ningún objeto entre en contacto con ambos bordes o terminales de las
baterías.
• Las baterías del sistema UPS son reciclables. Refiérase al reglamento local para
averiguar cómo deben desecharse o, en EE.UU. solamente, llame al 1-800-SAV-LEAD
para recibir información sobre el reciclaje. No utilice fuego para desechar las baterías.
• No agregue baterías externas al sistema UPS.
Importantes instrucciones de seguridad
GUARDE ESTAS INSTRUCCIONES
Este manual contiene advertencias e instrucciones importantes que deben seguirse
durante la instalación, operación y almacenamiento de todos los sistemas UPS de Tripp
Lite. De no cumplirse estas advertencias, la garantía será anulada.
200202076 93-2031 BC PRO600 Owner’s Manual.qxd 5/22/02 4:32 PM Page 10

1111
Instalación rápida
Conecte el sistema UPS a
una toma de corriente.
Al conectarse el sistema UPS, éste ejecutará una
autoprueba. Vea la sección Operación básica para
poder entender los resultados de dicha autoprueba.
Conecte la computadora, el
monitor y el módem externo a
las tomas de corriente del
UPS y del supresor de
sobretensiones. Enchufe
otros equipos a las tomas de
corriente Surge-only
(supresión de sobrecargas
solamente).
Las salidas del UPS o supresor de sobretensión y
de sólo supresión de sobrecargas están
identificadas en la parte trasera del sistema UPS.
Este sistema UPS está diseñado para respaldar
únicamente equipos informáticos. El sistema
UPS se sobrecargará si se le conectan aparatos
con un gran consumo de energía, tales como
electrodomésticos, impresoras láser o supresores
de sobretensiones.
Selección del modo de
operación del UPS.*
Oprima el botón ON/OFF (encendido y apagado)
para alternar el sistema entre los modos UPS (LED
“ ” encendido) y CHARGE ONLY
(solamente recarga) (LED“ ” parpadeando).
Elija el modo de operación según su ubicación:
EE.UU., Canadá y Europa Occidental:
• Deje el sistema siempre en el modo UPS.
El resto de los países:
• Ponga el sistema en el modo CHARGE
ONLY (o carga de batería solamente)
cuando no esté utilizando los equipos
conectados al mismo.
(¡ADVERTENCIA! Cuando el interruptor esté en la posición
“CHARGE ONLY” (carga de batería solamente), el sistema
UPS no suministrará energía de batería durante un apagón o
baja de voltaje).
• Ponga el sistema en el modo UPS cuando
esté utilizando los equipos conectados al
mismo.
*Véase la sección Operación básica para obtener una
explicación más completa de cada modo.
3
2
1
NORM DELAY
1
2
3
200202076 93-2031 BC PRO600 Owner’s Manual.qxd 5/22/02 4:32 PM Page 11

11221122

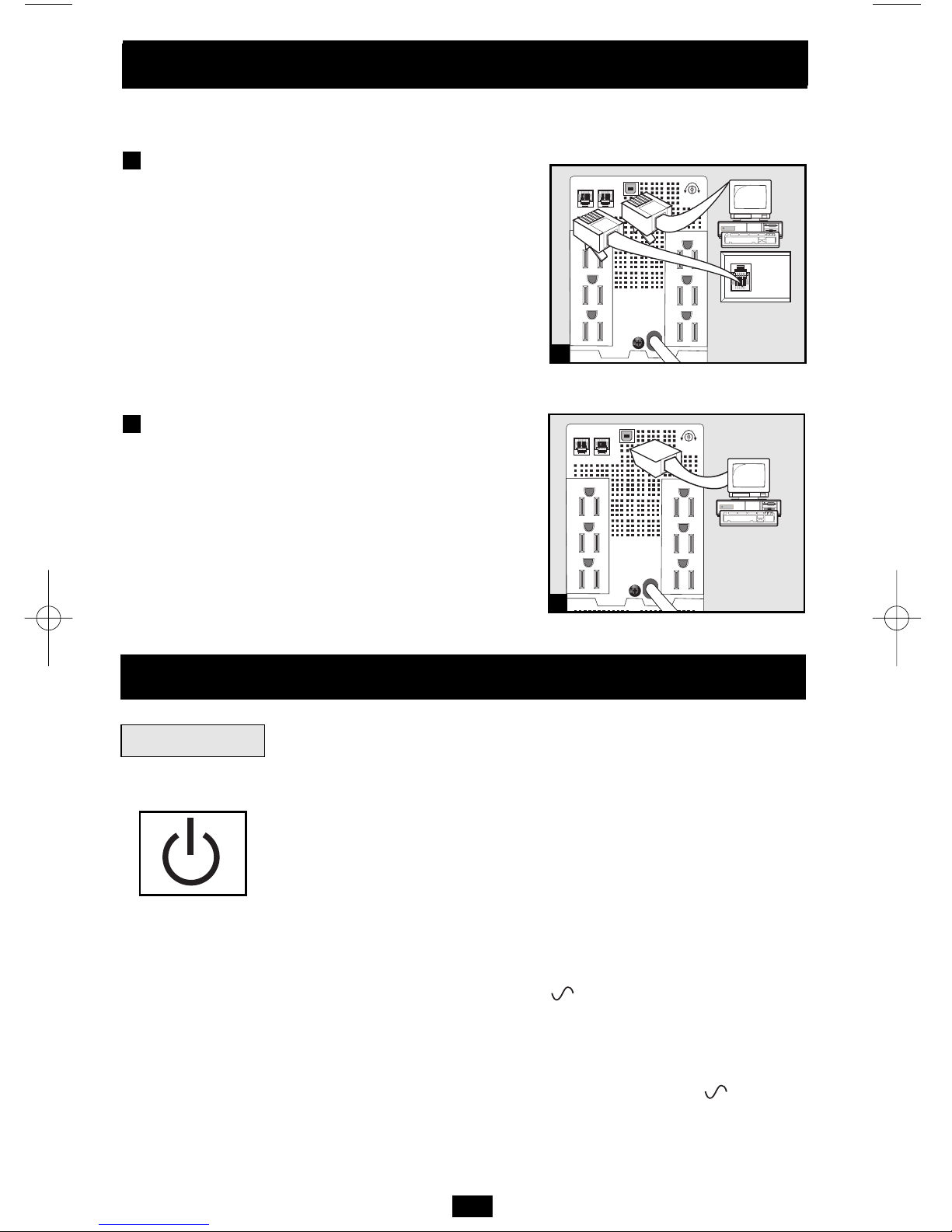

Estas conexiones son optativas. El sistema UPS funcionará correctamente sin estas conexiones.
Supresión de sobretensiones
para fax / módem
Utilizando cables de teléfono, conecte el enchufe de
pared a la conexión del UPS señalada como “LINE”
(línea) (o “IN”, línea de entrada) y su equipo, con el
enchufe del UPS señalado como “EQUIP” (equipo) (o
“OUT”, línea de salida). Lo anterior protegerá a su
equipo contra sobretensiones en la línea telefónica. Sin
embargo, deberá asegurarse de que su equipo también
esté protegido contra sobretensiones en la línea de CA.
Comunicaciones USB
Utilice cualquier cable USB para conectar el puerto
USB de la computadora al puerto USB del UPS.
Descargue la versión del programa PowerAlert de
control del UPS apropiada para su sistema operativo en
la dirección de Internet www.tripplite.com, e instálelo
en la computadora.
2
1
Instalación rápida
optativa
NORM DELAY
1
NORM DELAY
2
Operación básica
Botones
Use el botón ON/OFF (encendido y apagado) para hacer lo siguiente:
Cambiar el modo de operación del sistema UPS: Mientras el UPS está
enchufado a una toma de CA accionada, oprima el botón ON/OFF
(encendido y apagado) hasta que se oiga un sonido (aproximadamente 2
segundos) para alternar entre los siguientes modos de operación. Elija el modo
de operación del sistema UPS según las instrucciones regionales en el paso 3
de la sección Instalación rápida.
• Modo de UPS:HABILITA el respaldo de batería. Condiciones del sistema
UPS:El sistema UPS carga su batería y suministra corriente a sus
receptáculos cuando recibe energía a través de la línea de servicio. Si la
energía de la línea de servicio falla, el sistema UPS proporciona corriente
desde sus baterías. La luz del indicador “ ” está encendida. Ventajas de
esta posición: Suministra respaldo de batería durante apagones o bajas de
voltaje.
• Modo CHARGE ONLY (carga solamente): DESHABILITA el respaldo
de baterías. Condiciones del sistema UPS:El sistema UPS carga su batería
y suministra corriente a sus receptáculos cuando recibe energía a través de la
línea de servicio. La luz del indicador “ ”” parpadea. Ventajas de esta
posición: Continúa el proceso de recargar la batería cuando está presente la
corriente, a la vez que se apaga el inversor para prevenir el agotamiento de la
batería durante las sobrecargas y cuando el equipo no se encuentra en uso.
200202076 93-2031 BC PRO600 Owner’s Manual.qxd 5/22/02 4:32 PM Page 12

“Arrancar en frío” el sistema UPS: Se puede “arrancar en frío” la unidad
UPS y utilizarla como fuente autónoma de energía cuando la energía eléctrica
no esté disponible, pero únicamente si se encuentra cargada la batería del
sistema UPS. Para “arrancar en frío” el UPS, oprima el botón ON/OFF
(encendido/apagado) hasta que oiga un sonido (aproximadamente 2 segundos);
cuando oiga el sonido, suelte el botón. La luz del indicador “ ” se iluminará
y se proporcionará a sus receptáculos el suministro de CA invertida de la
energía acumulada en las baterías.
Apagar el sistema UPS:Oprima el botón ON/OFF cuando no exista energía
de línea de CA (por ej.: durante un apagón o cuando el sistema UPS esté
desenchufado) hasta que se desactive.
Use el botón MUTE/TEST (silenciar / probar) para realizar dos funciones:
Silenciar la alarma del UPS en batería: Oprima y mantenga oprimido este
botón para silenciar la alarma del UPS en batería. Se oirá entonces una serie de
sonidos cortos a los cuales les seguirá una breve pausa que se activa cuando el
UPS proporciona CA por medio de la batería. Nota: Cuando la batería esté casi
agotada, la alarma indicadora de esta condición—emitirá un sonido continuo
que no puede silenciarse—para advertirle de que deben apagarse de inmediato
los equipos conectados.
Efectuar una autoprueba: El sistema UPS ejecuta una autoprueba cuando se
conecta por primera vez. Para que éste ejecute la autoprueba en otro momento,
deje activado el equipo conectado al sistema. Con el UPS conectado y en el
modo UPS, oprima este botón hasta que oiga un sonido (aproximadamente 2
segundos).
Resultados de una autoprueba:Todas las luces LED de indicación estarán
encendidas y el sistema UPS emitirá varios sonidos cortos al cambiar
momentáneamente a la batería para hacer la prueba de capacidad de carga y
reserva. La prueba durará un máximo de 10 segundos. Si el inversor está
sobrecargado, el sonido en el sistema UPS continuará después de la prueba; si
esto sucediera, elimine algo de la carga y ejecute de nuevo la autoprueba. Si la
batería parece estar bastante desgastada, el LED “ ” permanecerá encendida
y el sonido en el UPS continuará después de la prueba; si esto sucediera, deje
que el sistema cargue sus baterías durante 12 horas y repita la prueba. Si esto
continuara, póngase en contacto con Tripp Lite para solicitar servicio técnico.
PRECAUCIÓN: No desenchufe el sistema UPS para probar sus baterías. Esto
eliminará la conexión a tierra y podría introducir picos de tensión peligrosos en
sus conexiones de red.
Todas las descripciones de luces indicadoras aplican cuando el sistema UPS está encendido y conectado a
una toma de CA.
“LINE POWER” (energía de línea): Esta luz de color verde se encenderá
cada vez que el sistema UPS esté recibiendo energía de la línea normal de
CA. La luz parpadeará mientras el sistema UPS esté en modo “CHARGE
ONLY” (carga solamente) para indicar que éste no proporcionará reserva
de batería durante un apagón o una baja de voltaje.
“BATTERY POWER” (energía de la batería):Esta luz amarilla se
encenderá cuando el sistema UPS proporcione corriente desde la batería al
equipo conectado al mismo.
Operación básica
continuación
13
Luces indicadoras
200202076 93-2031 BC PRO600 Owner’s Manual.qxd 5/22/02 4:32 PM Page 13

“BATTERY CHARGE” (carga de la batería): Esta luz roja se
encenderá continuamente después de que el sistema UPS ejecute una
autoprueba para indicar que la batería está casi desgastada. Si la luz
permaneciera encendida después de haber permitido cargarse el UPS
durante doce horas y éste haya ejecutado una segunda autoprueba,
póngase en contacto con Tripp Lite para solicitar servicio técnico.
1144
Operación básica
continuación
Otras características del sistema UPS
Contactos de CA
Los receptáculos “UPS/Surge” (UPS o supresor de sobretensiones) se
utilizan para proporcionar a los equipos conectados suministro de
línea de CA durante la operación normal y suministro de batería
durante apagones o bajas de voltaje. También protegen a sus equipos
contra picos de tensión peligrosos y ruidos en la línea. Los
receptáculos de “Surge-only” (supresor de sobretensiones
solamente), situados en la parte posterior del UPS, se utilizan para
proporcionar a los equipos periféricos protección contra sobrecargas
sin el suministro de batería durante los apagones.
Enchufes de teléfono RJ45
Estas conexiones protegen al equipo contra sobrecargas a través de la
línea telefónica. La conexión de los equipos a estos contactos es
optativa. El sistema UPS continuará funcionando apropiadamente sin
esta conexión.
Puerto USB
El puerto USB conecta el sistema UPS a cualquier estación de trabajo
o servidor USB. Al utilizar este puerto, el UPS puede comunicar a la
computadora el estado de falla de línea y de nivel bajo de batería
Utilice el software Tripp Lite y el cable USB para guardar
automáticamente sus archivos abiertos y cerrar su sistema durante
unainterrupción en el suministro de la energía eléctrica. Para obtener
más información, póngase en contacto con el departamento de
asistencia al cliente de Tripp Lite o consulte el manual del software
para la protección del suministro de energía.
Puerta para el reemplazo de las baterías
En condiciones normales, las baterías originales de este sistema UPS
tienen varios años de vida útil. Sólo deberá reemplazar la batería
personal técnico calificado. Véase “Advertencias sobre las baterías”,
en la sección sobre seguridad de la página 11.
200202076 93-2031 BC PRO600 Owner’s Manual.qxd 5/22/02 4:32 PM Page 14

15
Ficha técnica
La política de Tripp Lite es de una mejora continua. Estas especificaciones están sujetas a cambios sin previo aviso.
Modelo: BCPRO600
Serio: AGOM1000USBKSR6
Voltaje y frecuencia de entrada 120 V, 60 Hz
Capacidad de salida (VA/Vatios): 600/345
Tiempo de operación de la batería
(Media carga/ Plena carga) Minutos: 19/7
Tiempo de recarga de la batería: 2-4 hrs.
Certificaciones: UL, cUL, NOM
TODAS LAS UNIDADES:
Modo de la forma de onda de salida de la línea (onda sinusoidal filtrada); modo de la forma de onda de salida de la batería (onda
sinusoidal PWM), supresión de sobrecarga de CA (excede las normas IEEE, Cat 587 A y B). ; Atenuación de ruidos de CA (>40 dB
a 1MHz); Modos de Protección de CA (positivo a neutro, positivo a tierra y neutro a tierra).
NOTIFICACIÓN DEL COMITÉ FEDERAL DE COMUNICACIONES (FCC) SOBRE INTERFERENCIAS DE RADIOYTELEVISIÓN:
Nota: Este equipo se ha probado y cumple con los límites para dispositivos digitales de Clase B, en conformidad con la Parte 15
de las reglas de la FCC. Estos límites están diseñados para brindar protección razonable en contra de interferencia dañina
cuando el equipo se opera en una instalación doméstica. Este equipo genera, utiliza y puede radiar energía de radiofrecuencia,
y de no ser instalado y usado de acuerdo con las instrucciones suministradas en el manual de operación, puede causar
interferencias en las comunicaciones de radio. No obstante, no existe garantía alguna de que estas interferencias no vayan a
ocurrir en una instalación particular. Si este equipo causara interferencias peligrosas en la recepción de señales de radio o
televisión, lo cual puede determinarse encendiendo y apagando el equipo, se aconseja que el usuario intente corregir la situación
tomando una o más de lassiguientes medidas: reorientar o trasladar la antena receptora; incrementar la distancia entre el equipo y
el receptor; conectar el equipo a una toma eléctrica o circuito diferente al que esté conectado el receptor; solicitar la asistencia
del distribuidor o de un técnico de radio y televisión. El usuario debe utilizar en este producto cables y conectores blindados.
Cualquier cambio o modificación a este producto no aprobado por parte del responsable del cumplimiento de las normas
correspondientes podría anular la autorización o licencia del usuario para operar el equipo.
Almacenamiento
Todos los equipos conectados se deberán desactivar y a continuación desconectar del UPS para
evitar el desgaste de la batería. Desenchufe el UPS del receptáculo de CA y oprima el botón
ON/OFF (encendido y apagado) hasta que se desactive. Ahora ya se puede guardar el UPS. Si
planea guardar el sistema UPS por un período prolongado de tiempo, se deberán recargar
completamente las baterías del sistema UPS cada tres meses, conectando el sistema UPS a una
toma de corriente alterna, CA, y permitiendo que se recarguen durante 4 a 6 horas. Si deja
descargadas las baterías durante un período de tiempo prolongado, sufrirán una pérdida
permanente de capacidad.
Servicio
Si piensa devolver este sistema UPS para efectuar reparaciones, póngase en contacto con su
distribuidor o representante local de Tripp Lite. De ese modo, se le podrá indicar el centro de
servicio más cercano. Por favor, empaque el sistema UPS cuidadosamente, utilizando el
MATERIAL ORIGINAL DE EMPAQUE incluido con la unidad. Adjunte una carta
describiendo los síntomas del problema experimentado. Si el sistema UPS se encuentra dentro
del período de garantía, adjunte una copia de su factura de compra.
Almacenamiento y servicio
200202076 93-2031 BC PRO600 Owner’s Manual.qxd 5/22/02 4:32 PM Page 15

1166
Ficha técnica,
continuación
INFORMACIÓN AL CONSUMIDOR Y REQUISITOS DE LA AGENCIA FCC (SOLAMENTE EN EE.UU.)
1. Este equipo cumple con las reglas de la Parte 68 de la FCC. En la parte superior o en el fondo de este equipo se encuentra
una etiqueta que contiene, entre otros, el número de registro FCC para este equipo. Si se le solicita, proporcione esta
información a la compañía telefónica.
2. Si el protector del fax / módem provoca daños a la red telefónica, la compañía de teléfonos podría descontinuar
temporalmente su servicio. De ser posible, le notificarán por adelantado. Sin embargo, si no es factible la notificación por
adelantado, ésta se proporcionará lo antes posible. Se le informará sobre su derecho a presentar una queja ante la FCC.
3. La compañía telefónica podrá efectuar cambios en sus instalaciones, equipo, operaciones y procedimientos que afecten la
operación del equipo. Si así sucede, se le notificará por adelantado, de tal modo que usted tenga la oportunidad de mantener
un servicio sin interrupciones.
4. Si se experimentan problemas con este protector de fax / módem, por favor póngase en contacto con el departamento de
atención a clientes de Tripp Lite, 1111 W. 35th Street, Chicago, Illinois 60609; teléfono [phone], para obtener
información acerca de la reparación o garantía. La compañía de teléfonos puede solicitarle que desconecte este equipo de
la red hasta que se haya corregido el problema, o se asegure de que el equipo no está funcionando mal.
5. Este equipo no podrá utilizarse en los servicios telefónicos con monedas. La conexión a líneas telefónicas estará sujeta a
las tarifas estatales correspondientes. (Póngase en contacto con la comisión de servicios públicos estatales o con la entidad
proveedora para obtener más información.)
ANEXO DE LIMITACIONES DEL EQUIPO (MODELOS CON LA ETIQUETA INDUSTRIAL DE CANADÁ, ÚNICAMENTE EN
CANADÁ)
Notificación: La etiqueta industrial de Canadá identifica al equipo certificado. Esta certificación significa que el equipo cumple
con los requerimientos de operación, seguridad y protección de las redes de telecomunicaciones, tal como se señala en los
documentos apropiados sobre los requerimientos técnicos del equipo terminal. El Departamento no garantiza que el equipo
operará a entera satisfacción del cliente. Antes de instalar este equipo, los usuarios se deben asegurar de que se permite
conectarse a las instalaciones de la compañía local de telecomunicaciones. Además, este equipo debe instalarse utilizando un
método de conexión aceptable. El cliente debe estar enterado de que el cumplimiento de las condiciones anteriores no podría
prevenir la degradación del servicio en algunas situaciones.
Las reparaciones del equipo certificado deben ser coordinadas por un representante designado por el proveedor.
Cualquier reparación o alteración realizada por el usuario a este equipo, o el mal funcionamiento del mismo, puede dar
origen a que la compañía de telecomunicaciones solicite al usuario que desconecte el equipo.
Los usuarios deben asegurarse, por su propia protección, de que las conexiones eléctricas a tierra del servicio de suministro,
las líneas telefónicas, y el sistema metálico de tuberías de agua, si los hay, se conecten de manera conjunta. Esta precaución
es particularmente importante en las áreas rurales. Precaución: Los usuarios no deben tratar de efectuar las conexiones por sí
mismos, deben ponerse en contacto con la autoridad de inspección eléctrica correspondiente, o con un electricista, según sea
más apropiado.
93-2031 (200202076)
200202076 93-2031 BC PRO600 Owner’s Manual.qxd 5/22/02 4:32 PM Page 16

17
Guide de l'utilisateur
1111 W. 35th Street, Chicago, IL 60609 USA
Service à la clientèle : [phone] • www.tripplite.com
Importantes consignes de sécurité 18
Installation rapide 19
Exploitation de base 20
Entreposage et entretien 23
Spécifications 23
BC Pro®
Systèmes UPS de secours à entrée et sortie de 120 V
© Tripp Lite, 2002. Tous droits réservés. BC Pro®est une marque déposée de Tripp Lite.
English 1
Español 9
UL1778
200202076 93-2031 BC PRO600 Owner’s Manual.qxd 5/22/02 4:32 PM Page 17

18
Mises en garde relatives à l'emplacement du système UPS
• Installez votre système UPS à l'intérieur, loin de l'humidité, de la chaleur excessive, des
impuretés conductrices, de la poussière et de la lumière directe du soleil.
• Pour un meilleur fonctionnement, maintenez la température ambiante entre 0º C et 40º C
(32º F et 104º F).
• Laissez suffisamment d'espace tout autour du système UPS pour maintenir une bonne ventilation.
Mises en garde relatives au raccord du système UPS
• Branchez directement votre système UPS à une prise de courant alternatif munie d'un
contact de mise à la terre. Ne branchez pas votre système UPS sur lui-même car ceci
l'endommagera.
• Ne modifiez pas la prise du système UPS et n'utilisez pas un adaptateur qui rendrait la
connexion de mise à la terre du système inopérante.
• N'utilisez pas de rallonges électriques lors du branchement du système UPS à une prise
c.a. Votre garantie sera annulée si le branchement s'effectue à l'aide de suppresseurs de
surtension autres que ceux fabriqués par Tripp Lite.
• Si votre système UPS est alimenté par une génératrice de courant alternatif, celle-ci devra
fournir un courant filtré et sans parasites convenant au matériel informatique.
Mises en garde relatives au raccord de l'équipement
• Ne raccordez pas les systèmes UPS Tripp Lite à des appareils de soutien vital si leur
dysfonction ou leur défaillance pourrait causer une panne ou pourrait modifier de
manière significative l'exécution de ces dispositifs.
• Ne connectez pas de suppresseurs de surtension ou de rallonges électriques à la prise de
votre système UPS. De tels branchements peuvent endommager le système UPS et entraîner
une annulation de sa garantie tout comme celle couvrant le suppresseur de surtension.
Mises en garde relatives à la batterie
• Votre système UPS n'exige pas d'entretien courant. Ne l'ouvrez pas quelqu'en soit la
raison sauf pour remplacer la batterie. Il n'y a pas de pièces à l'intérieur que l'utilisateur
peut réparer par lui-même.
• Le remplacement de la batterie doit être confié à du personnel de service qualifié. Parce
que les batteries posent un risque d'électrocution et de brûlure causé par une intensité en
court-circuit élevée, veuillez observer les précautions appropriées. Débranchez et mettez
le système UPS hors circuit avant d'effectuer le remplacement des batteries. Remplacez-
les par un nombre identique de batteries du même type (batteries au plomb à bac
hermétique) en utilisant des outils munis de poignées isolantes. N'ouvrez pas les
batteries. Veillez à ce qu'aucun objet ne court-circuite les bornes des batteries.
• Les batteries du système UPS sont recyclables. Veuillez consulter les règlements de votre
localité pour les conditions de recyclage ou si vous habitez les ÉU composez le 1-800-
SAV-LEAD pour obtenir plus d'information. Ne jetez pas les batteries au feu.
• N'essayez pas d'ajouter de batteries externes au système UPS.
Importantes consignes de sécurité
GARDEZ CES INSTRUCTIONS EN UN LIEU SÛR
Le présent guide contient des instructions et des mises en garde qui doivent être suivies
pendant l'installation, l'exploitation et l'entreposage de tous les systèmes UPS Tripp Lite.
Ne pas tenir compte de ces mises en garde annule la garantie.
200202076 93-2031 BC PRO600 Owner’s Manual.qxd 5/22/02 4:32 PM Page 18

1199
Installation rapide
Branchez votre système UPS
dans une prise de secteur.
Une fois branché, le système UPS effectue un
autotest. Consultez la section Exploitation de base
pour comprendre les résultats de l'autotest.
Branchez votre ordinateur, votre
moniteur ou tout autre modem
externe dans les prises UPS
procurant une alimentation de
secours et une protection
contre les surtensions.
Raccordez le reste de votre
matériel dans les prises
protégeant seulement contre
les surtensions.
Les prises de batterie avec protection contre la
surtension et celles avec protection contre la
surtension seulement sont différenciées à l'arrière
de votre système UPS. Votre système UPS n'est
conçu que pour accepter du matériel informatique.
Vous surchargerez votre système UPS si vous
branchez dans ses prises du matériel à
consommation de courant élevée comme des
appareils électroménagers, des imprimantes
laser et des
suppresseurs de surtension.
Choix du mode d'exploitation
du système UPS.*
Appuyez sur le commutateur « ON/OFF»
(marche/arrêt) pour faire basculer le système entre
les modes « UPS » (« » voyant lumineux
allumé) et « CHARGE ONLY » (rechargement
seulement) (« » voyant lumineux clignotant).
Choisissez le mode d'exploitation du système en
fonction de votre région :
ÉU, Canada et Europe de l'Ouest :
• Laissez toujours le système UPS en mode
«UPS ».
Pour tous les autres pays :
• Laissez le système UPS en mode « CHARGE
ONLY » lorsque vous n'utilisez pas votre
matériel.
(ATTENTION! Lorsque positionné sur « CHARGE ONLY »,
le système UPS ne fournira pas d'alimentation électrique de la
batterie en cas de panne de secteur ou de baisse de tension).
• Laissez le système UPS en mode « UPS »
lorsque vous utilisez votre matériel.
* Consultez la section Exploitation de base pour obtenir de
l'information détaillée sur chaque mode.
3
2
1
NORM DELAY
1
2
3
200202076 93-2031 BC PRO600 Owner’s Manual.qxd 5/22/02 4:32 PM Page 19

22002200
Ces connexions sont facultatives. Votre système UPS fonctionnera correctement sans ces connexions.
Protection contre la surtension
de modem ou de télécopieur
À l'aide de cordons téléphoniques, reliez la prise
murale au connecteur marqué « LINE » (ou « IN »
(entrée)) du système UPS et votre équipement au
connecteur UPS marqué « EQUIP » (ou « OUT »
(sortie)). Votre équipement sera protégé contre la
surtension émanant de la ligne téléphonique, mais il
faudra vous assurer que votre matériel branché est
également protégé contre la surtension sur la ligne de
secteur c.a.
Communications USB
Utilisez n'importe quel câble USB pour connecter le
port USB de votre ordinateur à celui de votre système
UPS. Téléchargez le logiciel de contrôle de système
UPS PowerAlert adapté à votre système d'exploitation
directement du site www.tripplite.com et installez le
dans votre ordinateur
2
1
Installation rapide
(facultative)
NORM DELAY
1
NORM DELAY
2
Exploitation de base
Commutateurs
Le commutateur « ON/OFF » (marche/arrêt) a trois fonctions :
Changement du mode de fonctionnement du système UPS : Le système
UPS étant branché dans une prise c.a., appuyez sur le commutateur «
ON/OFF » en le maintenant enfoncé jusqu'à ce que vous entendiez un
timbre (pendant environ 2 secondes) indiquant qu'il vous est possible de
basculer entre les divers modes de fonctionnement. Choisissez le mode de
fonctionnement de votre système UPS en suivant les instructions s'appliquant
à votre région. Celles-ci figurent à l'étape 3 de la section Installation rapide.
• Mode UPS : ACTIVE la batterie de secours. État du système UPS : Le
système UPS charge ses batteries et alimente ses prises lorsqu'il reçoit
l'alimentation électrique du secteur. Si une panne de secteur ou une baisse
de tension se produit, le système UPS continue de fournir du courant en
s'alimentant à partir de ses batteries. Le voyant lumineux « » s'allume.
Avantages de ce mode : Fournir l'alimentation électrique de la batterie lors
des pannes de secteur ou des baisses de tension.
• Mode CHARGE ONLY : DÉSACTIVE l'alimentation électrique de la
batterie. État du système UPS : Le système UPS charge ses batteries et
alimente ses prises lorsqu'il reçoit l'alimentation électrique du secteur. Le
voyant lumineux « » clignote. Avantages de ce mode : Continuer à
charger la batterie pendant la mise sous tension tout en désactivant
l'onduleur pour empêcher que la batterie ne se décharge durant les pannes
secteur lorsque l'équipement n'est pas utilisé.
200202076 93-2031 BC PRO600 Owner’s Manual.qxd 5/22/02 4:32 PM Page 20
