Truper IMP-1/2N User manual

Instructivo de
Lea este instructivo por completo
antes de usar la herramienta.
Llave de
impacto
IMP-1/2N
Modelo Código
IMP-1/2N
Este instructivo es para:
11682
12,7 mm
1/2” Potencia
900 W
ATENCIÓN
ESPAÑOL
ENGLISH

Í ndice
2
Especificaciones técnicas
Requerimientos eléctricos
Advertencias generales de seguridad
para herramientas eléctricas
Advertencias de Seguridad
para uso de llaves de impacto
Partes
Ensamble
Puesta en marcha
Mantenimiento
Notas
Centros de Servicio Autorizados
Sucursales
Póliza de Garantía
Guarde este instructivo para futuras referencias.
Los gráficos de este instructivo son para
referencia, pueden variar del aspecto real de la
herramienta.
3
3
4
5
6
6
7
8
9
10
12
12
IMP-1/2N
Para poder sacar el máximo
provecho de la herramienta,
alargar su vida útil, hacer válida
la garantía en caso de ser
necesario y evitar riesgos o
lesiones graves, es fundamental
leer este instructivo por
completo antes de usar la
herramienta.
ATENCIÓN
ESPAÑOL

Grado IP IP20
3
IMP-1/2N
11682
12,7 mm (1/2”)
Clase II
Llave de impacto
2100 r/min (RPM)
Código
Descripción
Impulsor de cuadro
Tensión
7,5 A
Corriente
60 Hz
Frecuencia
Velocidad
18 AWG x 2C con temperatura de aislamiento de 105 °C
Conductores
Aislamiento
El cable de alimentación tiene sujeta-cables tipo: Y
La clase de construcción de la herramienta es: Aislamiento reforzado.
La clase de aislamiento térmico de los devanados del motor: Clase F
120 V
Especificaciones técnicas
Requerimientos eléctricos
de 0 A hasta 10 A
de 10 A hasta 13 A
de 13 A hasta 15 A
de 15 A hasta 20 A
18 AWG(*)
16 AWG
14 AWG
8 AWG
16 AWG
14 AWG
12 AWG
6 AWG
3 (uno a tierra)
de 1,8 m a 15 m | mayor de 15 m
Capacidad en
Amperes Número de conductores Calibre de extensión
*Se permite utilizarlo siempre y cuando las extensiones mismas cuenten con un artefacto de protección contra sobrecorriente.
AWG = Calibre de alambre estadounidense (American Wire Gauge). Referencia: NMX-J-195-ANCE-2006
Las herramientas de doble aislamiento y aislamiento
reforzado están equipadas con una clavija polarizada (una pata es más ancha que la
otra). Esta clavija cabe en cualquier enchufe polarizado y sólo puede conectarse de
una forma. Si la clavija no cabe en el enchufe, voltéelo. Si aún así no cabe, póngase
en contacto con un electricista calificado o instale un enchufe polarizado. No altere la
clavija en forma alguna. Ambos tipos de aislamiento eliminan la necesidad de un
cable de corriente de tres partes con conexión a tierra o de un sistema de corriente
eléctrica con conexión a tierra.
Al usar un cable de extensión, asegúrese de usar el calibre suficiente para transportar la corriente que
consumirá su herramienta. Un cable de un calibre inferior ocasionará caídas de tensión en la línea, teniendo como resultado
pérdida de potencia y sobrecalentamiento del motor. La siguiente tabla muestra el tamaño correcto que debe usarse
dependiendo de la longitud del cable y de la capacidad de amperes indicada en la placa de datos de la herramienta. Si tiene
dudas use el siguiente calibre más alto.
Si el cable de alimentación se daña, éste debe ser reemplazado por el fabricante o Centro de Servicio
Autorizado , con el fin de evitar algún riesgo de descarga o accidente considerable.
La construcción del aislamiento eléctrico de esta herramienta es alterado por salpicaduras o
derramamiento de líquidos durante su operación. No la exponga a la lluvia, líquidos y/o humedad.
Antes de obtener acceso a las terminales, todos los circuitos de alimentación deben ser desconectados.
Al operar herramientas eléctricas en exteriores, utilice una extensión
aterrizada marcada como “Uso exterior” marca . Estas extensiones son
especiales para el uso en exteriores y reducen el riesgo de sufrir una descarga eléctrica.
220 Nm (162 lb-ft)
Torque máximo
5 s de trabajo / 5 s de descanso
Ciclo de trabajo
ADVERTENCIA
ADVERTENCIA
ADVERTENCIA
ADVERTENCIA
ADVERTENCIA
ESPAÑOL

4
Área de trabajo
Mantenga el área de trabajo limpia y bien iluminada.
Las áreas desordenadas y obscuras son propensas a accidentes.
No maneje la herramienta en ambientes explosivos, como en
presencia de líquido, gas o polvo inflamable.
Las herramientas eléctricas producen chispas que pueden encender
material inflamable.
Mantenga alejados a los niños y curiosos cuando opere la
herramienta.
Las distracciones pueden hacer que pierda el control.
Seguridad eléctrica
La clavija de la herramienta debe coincidir con el tomacorrien-
te. Nunca modifique una clavija. No use ningún tipo de
adaptador para clavijas de herramientas puestas a tierra.
Clavijas modificadas y enchufes diferentes aumentan el riesgo de
choque eléctrico.
Evite el contacto del cuerpo con superficies puestas a tierra
como tuberías, radiadores, cocinas eléctricas y refrigeradores.
Hay un mayor riesgo de choque eléctrico si el cuerpo está puesto a tierra.
No exponga la herramienta a la lluvia o condiciones de humedad.
El agua que ingresa en la herramienta aumenta el riesgo de choque eléctrico.
No fuerce el cable. Nunca use el cable para transportar,
levantar o desconectar la herramienta. Mantenga el cable
lejos del calor, aceite, orillas afiladas o piezas en movimiento.
Los cables dañados o enredados aumentan el riesgo de choque eléctrico.
Cuando maneje una herramienta en exteriores, use una
extensión especial para uso en exteriores.
El uso de una extensión adecuada para exteriores reduce el riesgo de choque
eléctrico.
Si el uso de la herramienta en un lugar húmedo es inevitable,
use una alimentación protegida por un interruptor de circuito
de falla a tierra (GFCI).
El uso de un GFCI reduce el riesgo de choque eléctrico.
Seguridad personal
Esté alerta, vigile lo que está haciendo y use el sentido común
cuando maneje una herramienta. No la use si está cansado o
bajo la influencia de drogas, alcohol o medicamentos.
Un momento de distracción mientras maneja la herramienta puede
causar un daño personal.
Use equipo de seguridad. Use siempre protección para los ojos.
El uso de equipo de seguridad como lentes de seguridad, mascarilla antipolvo,
zapatos antideslizantes, casco y protección para los oídos en condiciones
apropiadas, reduce de manera significativa los daños personales.
Evite arranques accidentales. Asegúrese de que el interruptor
está en posición “apagado” antes de conectar a la fuente de
alimentación y/o a la batería o transportar la herramienta.
Transportar herramientas eléctricas con el dedo sobre el interruptor o
conectar herramientas eléctricas que tienen el interruptor en posición de
“encendido” puede causar accidentes.
Retire cualquier llave o herramienta de ajuste antes de arrancar
la herramienta eléctrica.
Las llaves o herramientas que quedan en las partes rotativas de la
herramienta pueden causar un daño personal.
No sobrepase su campo de acción. Mantenga ambos pies bien
asentados sobre el suelo y conserve el equilibrio en todo
momento.
Esto permite un mejor control de la herramienta en situaciones inesperadas.
Vista adecuadamente. No vista ropa suelta o joyas. Mantenga
su pelo, su ropa y guantes alejados de las piezas en
movimiento.
La ropa o el pelo sueltos o las joyas pueden quedar atrapados en las piezas en
movimiento.
En caso de contar con dispositivos de extracción y recolección
de polvo conectados a la herramienta, verifique sus conexiones
y úselos correctamente.
El uso de estos dispositivos reduce los riesgos relacionados con el polvo.
Uso y cuidados de la herramienta
No fuerce la herramienta. Use la herramienta adecuada para el
trabajo a realizar.
La herramienta adecuada hace un trabajo mejor y más seguro cuando
se usa al ritmo para el que fue diseñada.
No use la herramienta si el interruptor no funciona.
Cualquier herramienta eléctrica que no pueda encenderse o
apagarse es peligrosa y debe repararse antes de ser operada.
Desconecte la herramienta de la fuente de alimentación
y/o de la batería antes de efectuar cualquier ajuste,
cambiar accesorios o almacenarla.
Estas medidas reducen el riesgo de arrancar la herramienta
accidentalmente.
Almacene las herramientas fuera del alcance de los niños y no
permita su manejo por personas no familiarizadas con las
herramientas o con las instrucciones.
Las herramientas eléctricas son peligrosas en manos no entrenadas.
Déle mantenimiento a la herramienta. Compruebe que las
partes móviles no estén desalineadas o trabadas, que no
haya piezas rotas u otras condiciones que puedan afectar su
operación. Repare cualquier daño antes de usar la herramienta.
Muchos accidentes son causados por el escaso mantenimiento de las
herramientas.
Mantenga los accesorios de corte afilados y limpios.
Los accesorios de corte en buenas condiciones son menos probables de
trabarse y más fáciles de controlar.
Use la herramienta, sus componentes y accesorios de acuerdo
con estas instrucciones y de la manera prevista para el tipo de
herramienta, en condiciones de trabajo adecuadas.
El uso de la herramienta para aplicaciones diferentes para las que
está diseñada podría causar una situación de peligro.
Servicio
Repare la herramienta en un Centro de Servicio Autorizado
usando sólo piezas de repuesto idénticas.
Para mantener la seguridad de la herramienta.
Advertencias generales de seguridad
para herramientas eléctricas
¡ADVERTENCIA! Lea detenidamente todas las advertencias de seguridad y todas las instrucciones que se
enlistan a continuación. La omisión de alguna de ellas puede dar como resultado un choque eléctrico, incendio y/o
daño serio. Conserve las advertencias y las instrucciones para futuras referencias.
ESPAÑOL
Esta herramienta cumple con la
Norma Oficial Mexicana (NOM).

5
Advertencias de Seguridad
para uso de llaves de impacto
• La herramienta está diseñada para
trabajar con dados diseñados para llaves de impacto. Elija
el apropiado para el trabajo a realizar, esto reduce el riesgo
de lesiones graves y agiliza el trabajo.
• No utilice dados para herramientas de mano.
Elija dados apropiados
• Tómese su tiempo para evaluar el trabajo a realizar y
asegúrese de haber respetado todas las precauciones
necesarias antes de comenzar a trabajar.
• Ajuste correctamente el dado al
impulsor de cuadro.
• Asegúrese que el interruptor esté
apagado (posición OFF) antes de conectar la herramienta,
de lo contrario ésta comenzará a funcionar inesperada-
mente, pudiendo provocar lesiones graves.
• Apague y desconecte la herramienta
antes de reemplazar un dado.
• Verifique los dados antes de usarlos, no utilice un dado
dañado.
• Se recomienda contar con un torquímetro como
complemento de la herramienta para verificar el torque de
las tuercas a apretar.
Antes de operar la llave de impacto
• Sostenga la herramienta por las partes de agarre
aisladas cuando lleve a cabo operaciones en las que
exista el riesgo de que la herramienta pueda entrar
en contacto con el cableado oculto o su propio cable.
El contacto con un cable conductor de corriente hace que
las piezas metálicas de la herramienta también tengan
corriente y puedan provocar una descarga eléctrica al
operador.
• No someta la herramienta a esfuerzos excesivos.
• Sostenga firmemente la herramien-
ta. Nunca suelte la herramienta mientras esté en
funcionamiento, apáguela antes de soltarla.
• No ejerza demasiada presión a la herramienta con tal
de acelerar el trabajo. De lo contrario el dado podría
dañarse y la eficiencia de la herramienta disminuiría al
igual que su vida útil.
• No toque el dado inmediatamente
después de utilizarse. Espere a que se enfríe para
manipularlo. No intente enfriarlo con agua o aceite.
• Se recomienda el uso de guantes de seguridad para
operar la herramienta debido a la vibración y aumento
de temperatura de sus partes metálicas.
• No se recomienda utilizar la herramienta por periodos
prolongados, ya que la vibración puede ser perjudicial
para sus brazos y manos.
• Evite colocar la herramienta en un sitio con partículas
y/o polvo inmediatamente después de haber sido usada,
estas pueden ser absorbidas dentro del mecanismo de la
herramienta y así dañarla.
• Utilice protectores auriculares que cumplan con la
norma ANSI S3.19.
• Utilice mascarilla antipolvo y un equipo extractor de
polvo si es necesario. Recuerde que trabajar materiales
como asbesto, pinturas con plomo, aditivos, algunos
tipos de madera, metales o minerales es altamente
tóxico.
• Utilice gafas de seguridad que cumplan con la norma
ANSI Z87.1.
Mientras opera la llave de impacto
ATENCIÓN
ATENCIÓN
ADVERTENCIA
PELIGRO
ATENCIÓN
ATENCIÓN
ESPAÑOL

Dado de
impacto

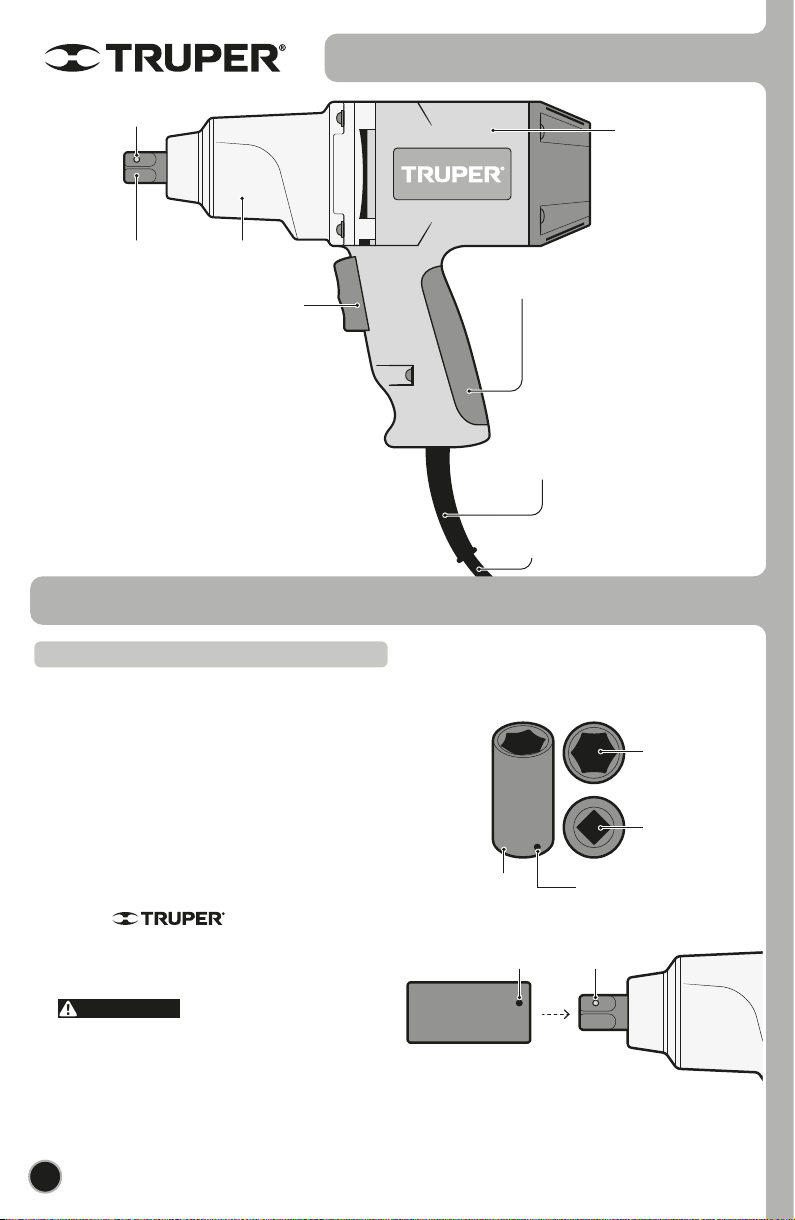

Partes
Mango
Caja de
engranes
Impulsor
de cuadro
Pasador
retenedor Carcasa
del motor
Interruptor
Protector
de cable
Cable de
alimentación
6
Ensamble
Instalación del dado
• Desconecte la herramienta de la toma de corriente antes
de cambiar de dado.
• Seleccione el dado adecuado para el trabajo a realizar.
• Alinee el orificio para pasador retenedor del dado con el
pasador retenedor del impulsor de cuadro.
• Presione el dado sobre el impulsor de cuadro hasta que
quede colocado en su posición.
• Para retirar el dado presione el pasador retenedor a
través del orificio y tire del dado hasta extraerlo del
impulsor de cuadro.
• Siempre utilice dados de impacto para esta herramienta.
No utilice dados para herramientas de mano. Consulte el
Catálogo para conocer nuestra gama
de accesorios.
• Utilice dados para impulsores de cuadro de 12,7 mm (1/2”).
• Los adaptadores para dados de otras medidas no se
recomiendan, utilícelos sólo si es estrictamente necesario.
• Cuando un dado no ha sido
asegurado y ajustado como se indicó, puede salir
disparado y lesionar al operador.
ADVERTENCIA
Entrada para
la tuerca o birlo
Entrada para el
impulsor de cuadro
Orificio para
pasador retenedor
Pasador
retenedor
Orificio para
pasador retenedor
ESPAÑOL

7
Puesta en marcha
• Conecte la herramienta.

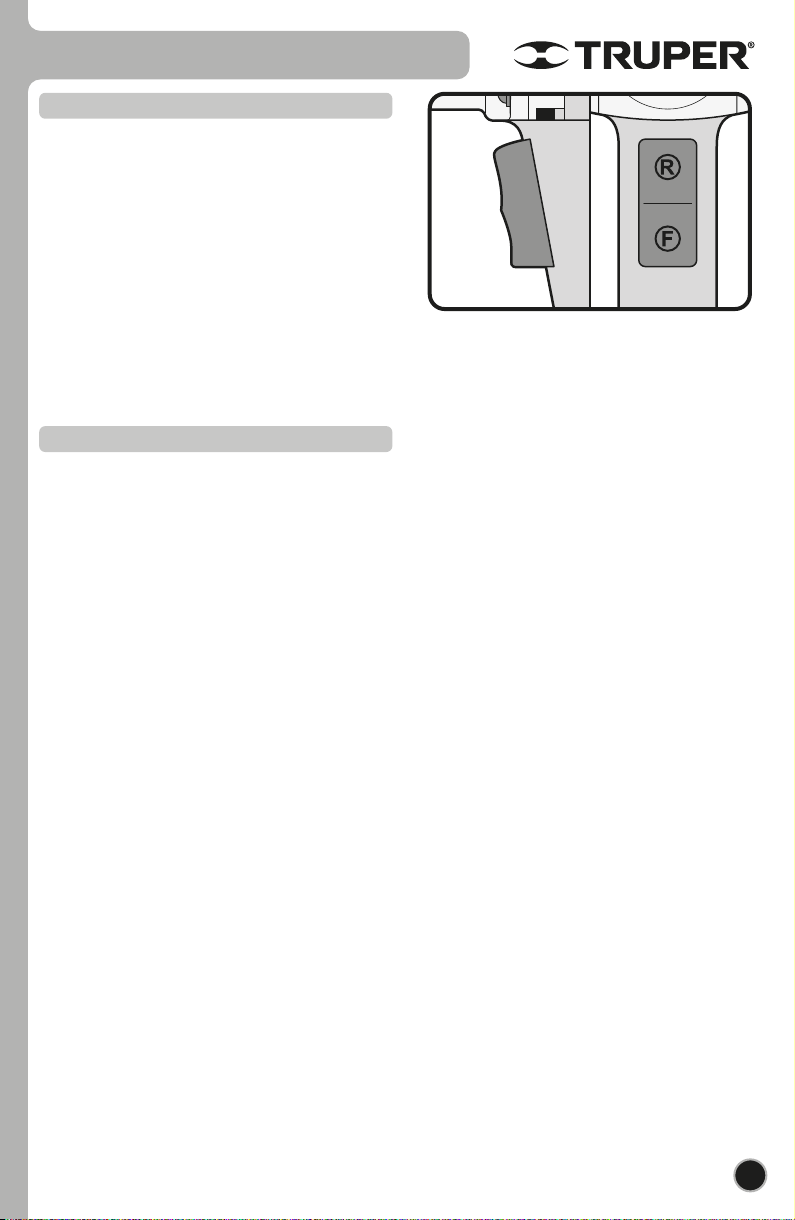

• Para hacer que el impulsor de cuadro gire en sentido de
las manecillas del reloj (apretar), presione la parte inferior
del interruptor (F).
• Para hacer que el impulsor de cuadro gire en sentido
contrario a las manecillas del reloj (aflojar), presione la
parte superior del interruptor (R).
• Para que el impulsor de cuadro se detenga suelte el
interruptor.
• Espere hasta que el motor este completamente detenido
antes de cambiar el sentido de rotación.
Encendido
• Coloque el dado en la tuerca o birlo que desee apretar o
aflojar.
• No trate de hacer contacto con la tuerca o birlo con el
dado en movimiento. No apriete el gatillo a menos que la
tuerca o birlo se encuentre debidamente dentro del dado.
• Aplique una presión firme y constante sin forzar la
herramienta, de lo contrario podría dañarla.
Operación
ESPAÑOL

8
Mantenimiento
• La herramienta es lubricada adecuadamente de fábrica,
no requiere lubricación adicional.
• Siempre mantenga las ventilas limpias y libres de
obstrucciones para garantizar un enfriamiento adecuado
del motor.
• Inspeccione regularmente todos los tornillos de montaje
y asegúrese de que estén apretados correctamente. En
caso de que alguno de los tornillos esté suelto, apriételo
inmediatamente. • Los carbones deben revisarse periódicamente, y ser
reemplazados siempre por un Centro de Servicio Autorizado
cuando se hayan desgastado.
• Después de que hayan sido reemplazados, pida que se
inspeccione si los nuevos carbones pueden moverse
libremente en el porta-carbón y solicite que enciendan la
herramienta durante 5 minutos para emparejar el contacto
de los carbones y el conmutador.
• Sólo se deben de usar carbones de repuesto
originales, diseñados específicamente
con la dureza y la resistencia eléctrica adecuadas para cada
tipo de motor. Los carbones fuera de especificaciones
pueden dañar el motor.
• Cuando se haga el cambio de carbones siempre deben
reemplazarse los dos carbones.
• El servicio de las herramientas debe ser realizado
únicamente en un Centro de Servicio Autorizado
. El servicio y mantenimiento realizado
por personas no calificadas puede resultar peligroso y
llegar a ocasionar daños personales además de invalidar la
garantía del producto.
LubricaciónLimpieza y cuidados
Cambio de carbones
Servicio
ESPAÑOL

9
Notas
ESPAÑOL

Centros de Servicio Autorizados
10
En caso de tener algún problema para contactar un Centro de Servicio consulte nuestra página www.truper.com
donde obtendrá un listado actualizado, o llame al teléfono: 01(800) 690-6990 ó 01(800) 018-7873 donde le
informarán cuál es el Centro de Servicio Autorizado más cercano.
AGUASCALIENTES
BAJA
CALIFORNIA SUR
CHIHUAHUA
COAHUILA
COLIMA
CHIAPAS
CIUDAD DE
MÉXICO
DURANGO
ESTADO DE
MÉXICO
GUANAJUATO
GUERRERO
HIDALGO
671615 SUPER TOOLS
ZARAGOZA NO. 1205, COL. EL SOL, AGUASCALIENTES,
AGS. TEL.: [phone]
670796 CONTRURENTAS
PROL. I. ZARAGOZA Y MÁRQUEZ DE LEÓN,
COL. 5 DE FEBRERO, SAN JOSÉ DEL CABO, BCS
TEL.: [phone]
670032 PROVIND
AV. COLEGIO MILITAR No. 4307 A, COL. NOMBRE DE
DIOS C.P. 31100, CHIHUAHUA, CHIH. TEL.: 01(614)
424-4000
671530 FERRETERÍA AMAYA S.A. DE C.V.
AV. ORTIZ MENA No. 81, COL. CENTRO C.P. 33800
PARRAL, CHIH. TEL.: [phone]
670712 INDUSTRIAL FERRETERA DE MONCLOVA,
S.A. DE C.V. BLVD. HAROLD R. PAPE No. 1000, COL.
CENTRO C.P. 25700 MONCLOVA, COAH.
TEL.: [phone] FAX: [phone]
671742 SURTIDORA DE FERRETERÍA AV. ANTONIO
LEAÑO ÁLVAREZ No. 527 COL. PONCIANO ARRIAGA.
TECOMÁN, TEL.: [phone] y 7666 FAX: [phone]
671770 TORNILLOS Y HERRAMIENTAS PINEDA 17
PONIENTE No. 20-A, COL. CENTRO TAPACHULA, CHIAPAS
TEL.: [phone]
671709 FERRETERA MANDIOLA, S.A. DE C.V. 5a
NORTE PONIENTE No. 1615-B, COL. MOCTEZUMA,
C.P. 29000, TUXTLA GUTIÉRREZ, TEL.: [phone]
671747 CENTRO DE SERVICIO DEL SURESTE
LIBRAMIENTO SUR ORIENTE S/N km 6.5
COL. TRABAJADORES, TUXTLA GUTIÉRREZ, CHIAPAS
TEL.: [phone]
670515 FERRETERÍA CASUA
RAMÓN CORONA No. 72, COL. BARRIO SANTA LUCÍA C.P.
29250, SAN CRISTOBAL DE LAS CASAS, CHIS.
TEL.: [phone]
671601 MATERIALES DE CONSTRUCCIÓN DE LOS
ALTOS, S.A. DE C.V. FRANCISCO I. MADERO No.5, COL.
CENTRO, C.P. 29200, SAN CRISTOBAL DE LAS CASAS,
CHIS.
671730 MATERIALES Y ACEROS BALAM S.A.
PERIFERICO NORTE-PONIENTE No. 50 COL. BISMAR, SN.
CRISTOBAL DE LAS CASAS TEL.: [phone] y 7422
670781 PREFABRICADOS DE PALENQUE, S.A. DE C.V.
km 1 CARRETERA PALENQUE - PAKAL-NÁ S/N ENTRADA
LIENZO CHARRO C.P. 22960, PALENQUE, CHIS. TEL.: 01
[phone] | 345-1533
671829 EL FUERTE DE LAS HERRAMIENTAS S.A. DE
C.V. PONIENTE 140 No.618 LOCAL B, COL. INDUSTRIAL
VALLEJO, AZCAPOTZALCO, C.P. 02300 TELS.: 01(55)
5587-7959 y 7731
670995 EL MONSTRUO DE CORREGIDORA S.A. DE
C.V. CORREGIDORA No.22, COL. CENTRO C.P. 06060
CIUDAD DE MÉXICO TEL.: [phone] | 71 y
01(55) 5522-5031, FAX: [phone]
671370 ADMINISTRADORA FERRETERA, S.A. DE C.V.
CORREGIDORA No. 76-A, COL. CENTRO C.P. 06060
CIUDAD DE MÉXICO TEL.: [phone]
FAX: [phone]
671131 CERRADA PINO SUAREZ No. 24, COL. ZONA
ESCOLAR C.P. 07230, GUSTAVO A. MADERO, CIUDAD DE
MÉXICO TEL.: [phone]
671137 INGENIERÍA SUMINISTROS Y SERVICIOS
INDUSTRIALES CALZADA DE GUADALUPE No.525-A,
COL. ESTRELLA, C.P. 07810, GUSTAVO A. MADERO,
CIUDAD DE MÉXICO TEL. Y FAX: [phone] |
5781-7079
670350 TORNILLOS ÁGUILA, S.A. DE C.V.
MASURIO No. 200 ESQUINA GALIO, COL. LUIS
ECHEVERRIA C.P. 34250, DURANGO, DGO.
TEL.: [phone] | 818-2655
671671
ENRIQUE CARROLA ANTUNA NO. 406 COL. CIÉNEGA,
DURANGO, DGO. TEL.: [phone]
671600 ABC DE MATERIALES, S.A. DE C.V.
VENUSTIANO CARRANZA No. 104 COL. LOS ÁNGELES
TOTOLCINGO, ACOLMAN, EDO. DE MÉXICO
TEL.: [phone]
671723 FERRETERA TECAMAC S.A. DE C.V.
CARR. MEXICO-PACHUCA km 37.5 TECAMAC, EDO. DE
MÉXICO. TEL.: [phone] Y 5934-6271
671765 TLAPALERIA CRUZ
AV. CUAUHTEMOC No. 3 COL. BO. SAN JOSÉ,
TEQUIXQUIAC, TEL.: [phone]
671025 SERVICIO Y VENTA DE HERRAMIENTAS VG
AV. DE LOS MAESTROS No. 14, COL. LEANDRO VALLE
C.P.54040, TLANEPANTLA DE BAZ, EDO. DE MÉXICO, TEL.:
01(55) 2628-3120 Y FAX: [phone]
670050 ABRASIVOS Y SOLDADURAS ESPECIALES DE
TOLUCA ISABEL LA CATÓLICA SUR No. 101 ESQ. MIGUEL
HIDALGO COL. STA. CLARA C.P. 50090, TOLUCA, EDO. DE
MÉXICO, TEL.: [phone] | 773-1116 | 214-9458,
FAX: [phone]
670514
AV. TEXCOCO No. 354, COL. METROPOLITANA 2A
SECCIÓN C.P. 57740, CD. NEZAHUALCOYOTL, EDO. DE
MÉXICO, TEL.: [phone]
670150 COMPAÑÍA FERRETERA NUEVO MUNDO
S.A. DE C.V. AV. MÉXICO - JAPÓN No. 225, CD.
INDUSTRIAL C.P. 38010, CELAYA, GTO. TEL. Y FAX: 01(461)
617-7578 | 617-7579 | 617-7580 | 617-7588
670261 PROVEEDORES DE HERRAMIENTAS
SINALOA No. 39 COL. MIGUEL HIDALGO
IRAPUATO, GTO. TELS.: 01(462) 626-3813, 124-8806 FAX:
01 [phone]
671492 HERRAMIENTAS Y SERVICIOS DE LEÓN S. DE
R.L. DE C.V. LÓPEZ MATEOS ORIENTE No. 230, COL.
CENTRO CP. 37000 LEÓN, GTO. TEL./FAX [phone]
671290 EL GRINGO LIBRAMIENTO SUR No. 609, COL.
DEL SOL C.P. 37900 SAN LUIS DE LA PAZ, GTO. TEL. Y
FAX: [phone]
670926 DISTRIBUIDORA RAGASA, S.A. DE C.V.
AV. LÁZARO CÁRDENAS No. 908, COL. CENTRO C.P.
40660 CD. ALTAMIRANO, GRO. TEL.: [phone]
671637
LAS PALMERAS No. 48 COL. CENTRO, COYUCA DE
BENÍTEZ, GRO. TEL.: [phone]
671677
MARIANO ABASOLO S/N COL. OMETEPEC CENTRO,
OMETEPEC, GRO.TEL.: [phone]
670915 MUNDO TOOL MÉXICO, S.A. DE C.V. ALLENDE
No. 320, COL. CENTRO C.P. 42000, PACHUCA, HGO. TEL.
Y FAX: [phone]
670640 SAN ANTONIO MATERIALES PARA
CONSTRUCCIÓN CARR. MEXICO-PACHUCA km 81.5
COL. SAN ANTONIO EL DESMONTE, TEL.: [phone]-
0732
670655 FERREPRECIOS, S.A. DE C.V. LIBERTAD
ORIENTE No. 304 LOCAL 30, INTERIOR DE PASAJE
ROBLEDO, COL. CENTRO, TULANCINGO, TEL. 01(775)
753-6615 y 16
ESPAÑOL

Centros de Servicio Autorizados
11
JALISCO
MICHOACÁN
MORELOS
OAXACA
PUEBLA
QUERÉTARO
QUINTANA
ROO
SAN LUIS
POTOSÍ
SINALOA
SONORA
TABASCO
TAMAULIPAS
TLAXCALA
VERACRUZ
670855 MAGNOCENTRO FERRETERO, S.A. DE C.V.
AV. LA PAZ No.1180, COL. CENTRO, GUADALAJARA, JAL.
TEL.: [phone] y 59
FAX: [phone]
670770 ACEROS Y MATERIALES DIAZ S.A. DE C.V. AV.
FRANCISCO ZARCO No. 755, COL. FLORIDA C.P. 47800,
OCOTLAN, JAL. TEL.: [phone] | 922-0177
671737 EQUIPOS Y HERRAMIENTAS PROFESIONA-
LES JOSÉ MANUEL DE HERRERA No. 149, COL. CENTRO,
APATZINGÁN, TEL. [phone]
671766 SERVICIOS Y HERRAMIENTAS DEL SUR
AV. 22 DE OCTUBRE No. 303 COL. MIGUEL HIDALGO,
APATZINGÁN, TEL. [phone]
671830 MOTOSIERRAS Y SERVICIOS DE MORELIA
MORELOS NORTE No. 821 COL. CENTRO, MORELIA, C.P.
58000 TEL.: [phone]
670336 FERREMAQUINARIA INDUSTRIAL S.A. DE
C.V. AV. LÁZARO CÁRDENAS No. 241, COL. CENTRO C.P.
60950, CD. LÁZARO CÁRDENAS, MICH.
TEL.: [phone] | 532-4396 | 532-2541 FAX:
01(753) 532-3366
670872 MATERIALES GARCÍA Y BARRAGÁN S.A. DE
C,V. IGNACIO ZARAGOZA No. 187 B, COL. CENTRO,
C.P. 61650, TACÁMBARO, MICH. TEL.: [phone],
FAX: [phone]
671130 HERRAMIENTAS Y SERVICIOS FORESTALES
DE ZAMORA AV. JUÁREZ No. 213 OTE. ENTRE 5 DE
MAYO Y AQUILES SERDAN, COL. CENTRO C.P. 59600,
ZAMORA, MICH. TEL.: [phone]
670805 LA NUEVA FERRETERÍA TRUPER
GENERAL PUEBLITA No. 356, COL. CENTRO C.P. 58600,
ZACAPU, MICH. TEL.: [phone]
671115 HERRAMIENTAS Y SERVICIOS INDUSTRIALES
DE ZITACUARO NETZAHUALCOYOTL NORTE No. 6, COL.
MOCTEZUMA C.P. 61505, ZITACUARO, MICH.
TEL.: [phone]
671664
AVENIDA FRANCISCO VILLA NO. 31 COL. MORELOS,
URUAPAN, MICH. TEL.: [phone]
671877 FERREMATERIALES DURAMAX km 100 CARR.
MEXICO-ACAPULCO, COL. ALPUYECA, C.P. 62797
TEL.: [phone] TEL. / FAX: [phone]
671625 MARTÍNEZ BARRANCO, S.A. DE C.V. AV. LA
PAZ No. 721 COL. CALIFORNIA, OAXACA TEL.: 01(951)
133-1521
671712 MUNDO MAKITA SÍMBOLOS PATRIOS No. 101,
COL. ELISEO JIMÉNEZ RUÍZ, OAXACA, OAX
671782 MIFERRE
CARR. COSTERA DEL PACÍFICO No. 300, COL. LOS
MANGALES, PUERTO ESCONDIDO TEL.: [phone]
671794 AGROBOMBAS ROSARIOS S.A. AV.
INDEPENDENCIA No. 1323 COL. LA PIRAGUA, TUXTEPEC
C.P. 68300 TEL.: [phone]
671420 DISTRIBUIDORA DE HERRAMIENTAS
MANUALES ZAVALETA, S.A. DE C.V.
RIVERA ATOYAC No. 325, COL. SANTA CRUZ BUENA VISTA,
C.P. 72810, SAN ANDRÉS CHOLULA, PUE. TEL. / FAX:
01(222) 249-8592
671211 SERVITEC
AV. DE LA JUVENTUD No. 1103 ESQ. 7 SUR,COL. NICÓLAS
BRAVO C.P. 75790, TEHUACAN, PUE. TEL. / FAX: 01(238)
371-7200
671822 TIENDA FIX TEHUACAN
AV. SEGUNDA DE MORELOS No. 303, COL. CENTRO,
TEHUACÁN, TEL.: [phone]
670402 MOTORES Y HERRAMIENTAS ELÉCTRICAS
AV. 6 No. 1004-B ESQ. CALLE 19, COL. LOMAS DE CASA
BLANCA C.P. 76080, QUERETARO, QRO.
TEL. Y FAX : [phone]
671265 FERRETERA PRADO HERRAMIENTAS S.A. DE
C.V. AV. UNIVERSIDAD No. 325-A, COL. GRANJAS
MANTHI C.P. 76808, SAN JUAN DEL RIO, QRO.
TEL. / FAX : [phone]
670046 CENTRO FERRETERO DE CANCÚN
AV. COMACALCO No. 12, COL. SUPERMANZANA 59 C.P.
77515, CANCÚN, Q. ROO.
TEL.: [phone] | 887-6616
671011
ÁLVARO OBREGÓN No. 281-283 COL. CENTRO,
CHETUMAL, QUINTANA ROO TEL.: [phone]
671732 MULTISIERRAS TALICUMI AVENIDA MIGUEL
HIDALGO NO.221 COL. VENUSTIANO CARRANZA,
CHETUMAL.
671636 95/24 MÉXICO, S.A. DE C.V. SUC. SLP
AV. UNIVERSIDAD No. 1850 COL. EL PASEO, SAN LUIS
POTOSÍ C.P. 78320 TEL. / FAX: [phone]
671642
JACARANDAS S/N COL. DEL BOSQUE, GUASAVE, SIN.
TEL.: [phone]
671045 FERRETERÍA LA ÚNICA
LÁZARO MERCADO No. 1234 COL. MUNICIPIO LIBRE C.P.
85080 CD. OBREGÓN, SON. TEL. / FAX: [phone]
671610 GRUPO VAQUEIRO FERRETERO, S.A. DE C.V.
PERIFÉRICO CARLOS PELLICER CÁMARA No. 2810 COL.
MIGUEL HIDALGO, VILLAHERMOSA, C.P. 86250 TEL. /
FAX: [phone] y 41 EXT. 106
671432 MERCADO DE LA SOLDADURA DEL SURESTE,
S.A. DE C.V. BLVD. ADOLFO RUÍZ CORTÍNEZ 2001-B,
COL. ATASTA, VILLAHERMOSA, C.P. 86100 TEL.: 01(933)
161-4820 | 161-4479
671480 CONSTRURAMA GÁLVEZ
REVOLUCIÓN No. 1002, COL. BUENA VISTA C.P. 88120
NVO. LAREDO, TAM. TEL. / FAX: [phone]
671755 FERRETERÍA ZANELLA
AV. TAMAULIPAS No. 713 COL. REVOLUCIÓN VERDE,
TAMPICO, TEL.: [phone]
671684 SERVICIO JUNIOR
CALLE 2 DE ABRIL PONIENTE No. 506, COL. CENTRO,
APIZACO, TEL. [phone]
671435 METALURVE, S.A. DE C.V. CALLE 18 No. 2117,
FRACC. LOMAS C.P. 94570 CÓRDOBA, VER. TEL.: 01(271)
714-8584
671478 TALLER ELÉCTRICO MATHEY
ATENAS No. 71, COL. NUEVA MINA C.P. 96760
MINATITLAN, VER. TEL. / FAX : [phone]
671605
HUMBOLT SUR No. 49, COL. CENTRO C.P. 91270 PEROTE,
VER. TEL.: [phone] | 825-6408
670397 LA CASA DISTRIBUIDORA TRUPER
BOULEVARD PRIMAVERA, ESQ. CALLE HORTENSIA S/N
PRIMAVERA C.P. 93308 POZA RICA, VERACRUZ
TEL: [phone]
671535 DISTRIBUIDORA SANVER S.A. DE C.V.
CARRETERA NAL. TUXPAN-TAMPICO km 64, COL. LA
MORITA, TANTOYUCA, C.P. 92101 TEL.: [phone]
671451 MAYORISTAS JAGUAR S.A. DE C.V. AV.
IGNACIO ALLENDE No. 2377 COL. CENTRO, VERACRUZ,
TEL.: [phone]
671781 MATERIALES Y ACEROS TUCÁN S.A. DE C.V.
PROL. AV. MIGUEL ALEMÁN No. 3800 COL. ARTÍCULO
123, VERACRUZ, TEL.: [phone]
671452 COMERCIALIZADORA FERRESMAR CAYETANO
RIVERA No. 47 COL. DEL MAESTRO, VERACRUZ,
TEL. [phone] | TEL. / FAX: [phone]
ESPAÑOL

12
Sucursales
Póliza de Garantía
Modelo Código Marca
IMP-1/2N 11682
SUCURSAL TIJUANA
AV. LA ENCANTADA, LOTE # 5
PARQUE INDUSTRIAL EL FLORIDO II
TIJUANA, BAJA CALIFORNIA, C.P. 22244
TEL.: 01 ( 664 ) 969 5100
SUCURSAL CULIACAN
LIBRAMIENTO BENITO JUÁREZ No. 5599 B4,
EJIDO DE LAS FLORES (LA COSTERITA),
C.P. 80296, CULIACÁN, SINALOA
CONMUTADOR: 01(667) 760-5747
SUCURSAL VILLAHERMOSA
CALLE HELIO LOTES 1, 2 Y 3 MZNA. No. 1,
COL. INDUSTRIAL, 2A ETAPA C.P. 86010,
VILLAHERMOSA, TAB.
CONMUTADOR: 01(993) 353-7244
SUCURSAL GUADALAJARA
ADOLF BERNARD HORN Nº 6800
TLAJOMULCO DE ZUÑIGA, JALISCO, C.P. 45655
CONMUTADOR: 01 (33) 3606-5290
SUCURSAL MÉRIDA
CALLE 33 No. 600 y 602 LOCALIDAD ITZINCAB Y
MULSAY, MUNICIPIO UMAN, YUCATÁN, C.P. 97390
MÉRIDA, YUC. CONMUTADOR: 01(999) 912-2451
SUCURSAL MONTERREY
AV. STIVA No. 275, PARQUE INDUSTRIAL STIVA
BARRAGÁN, SAN NICÓLAS DE LOS GARZAS,
C.P. 66420, MONTERREY, N.L.
TELS.: 01(81) 8352-8791 y 8790
SUCURSAL PUEBLA
AV. PERIFÉRICO No. 2-A, SAN LORENZO
ALMECATLA, COL. CUAUTLALCINGO, PUEBLA,
PUEBLA, C.P. 72710
CONMUTADOR: 01(222) 2-82-82-82
SUCURSAL LAGUNA
CALLE METAL MECÁNICA No. 280, PARQUE
INDUSTRIAL ORIENTE, TORREÓN, COAHUILA,
C.P. 27278 CONMUTADOR: 01(871) 209-6823
SUCURSAL CENTRO FORÁNEO
AV. PARQUE INDUSTRIAL No. 1-A, JILOTEPEC
C.P. 54240 ESTADO DE MÉXICO
CONMUTADOR: 01(761) 782-9101 EXT. 5728 y
5102
SUCURSAL CENTRO
CALLE D No. 31-A, COL. MODELO DE ECHEGARAY
C.P. 53330, NAUCALPAN, EDO. DE MÉXICO
TEL.: [phone]
SUCURSAL CHIHUAHUA
AV. SILVESTRE TERRAZAS No. 128-11, PARQUE
INDUSTRIAL BAFAR CARRETERA MÉXICO
CUAUHTEMOC, CHIHUAHUA, CHIH.
TEL.: [phone]
Importado por:
Truper, S.A. de C.V. Parque Industrial No. 1, Jilotepec, C.P. 54240, Estado de México, México.
Tel.: [phone], R.F.C.: THE-791105-HP2
www.truper.com
01-2019
Sello del establecimiento comercial:
Fecha de entrega:
3
AÑOS
ESPAÑOL
Este producto, sus piezas y componentes están garantizados por tres años a partir de la fecha de su entrega, contra
cualquier defecto de material y/o mano de obra empleados en su fabricación, así como de su funcionamiento sin costo
para el consumidor. Excepto cuando el producto: 1) Se hubiese utilizado en condiciones distintas a las normales; 2) No
hubiese sido operado de acuerdo a su instructivo o manual; y 3) Hubiese sido alterado o reparado por personal no
certificado por
Para hacer válida esta garantía, deberá presentar el producto y la póliza de garantía vigente debidamente sellada por el
establecimiento comercial donde fue adquirido el producto o bien el comprobante de compra. Para cualquier duda o
aclaración marque a los teléfonos: 01 800-690-6990 ó 01 800-018-7873.
cubrirá los gastos de transportación del producto para cumplir con la garantía en caso de que el
domicilio del consumidor se encuentre fuera de la red de los Centros de Servicio Autorizados por la compañía.
Podrá hacer válida esta póliza de garantía y/o adquirir partes, componentes, consumibles y accesorios del producto en
existencia, en el establecimiento donde adquirió el producto ó bien en las sucursales enlistadas
en este instructivo y/o manual en su caso.

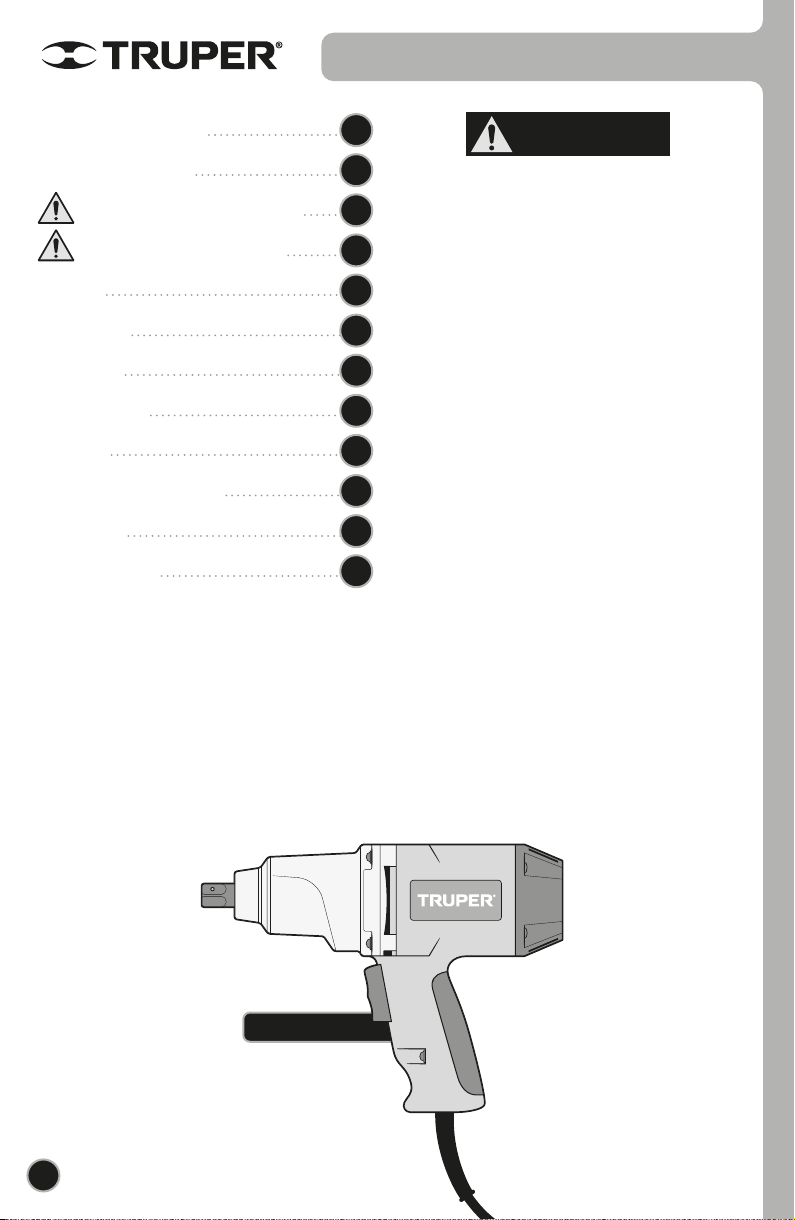

Manual
Impact wrench
IMP-1/2N
Model Code
IMP-1/2N
Applies for:
11682
1/2” Power
1,2 Hp
CAUTION
ENGLISH
ESPAÑOL
Read this manual thoroughly
before using the tool.

2
Technical Specifications
Power Requirements
General Safety Warnings for Power Tools
Safety Warnings for Impact Wrenches
Parts
Assembly
Start Up
Maintenance
Notes
Authorized Service Centers
Branches
Warranty Policy
3
3
4
5
6
6
7
8
9
10
12
12
IMP-1/2N
ENGLISH
CAUTION
Contents
Keep this manual for future references.
The illustrations in this manual are for reference
only. They might be different from the real tool.
To gain the best performance of
the tool, prolong the duty life,
make the Warranty valid if
necessary, and to avoid hazards
of fatal injuries please read and
understand this Manual before
using the tool.

IP Grade IP 20
3
IMP-1/2N
11682
1/2”
Class II
Impact Wrench
2100 RPM
Code
Description
Square Drive
Voltage
7,5 A
Current
60 Hz
Frequency
Speed
18 AWG x 2C with 221 °F insulation temperature
Conductors
Insulation
Power cord grips used in this product: Type “Y”.
Build quality: Reinforced insulation
Thermal insulation on motor winding: Class F
120 V
Technical Specifications
Power Requirements
220 Nm (162 lb-ft)
Maximum Torque
5 s work per 5 s idle.
Duty cycle
ENGLISH
Tools with double insulation and reinforced insulation are
equipped with a polarized plug (one prong is wider than the other). This plug will
only fit in the right way into a polarized outlet. If the plug cannot be introduced into
the outlet, reverse the plug. If it still doesn’t fit, call a qualified electrician to install
for you a polarized outlet. Do not alter the plug in any way. Both insulation types
eliminates the need of both a grounded third power cord with three prongs or a
grounded power connection.
When using an extension cable, verify the gauge is enough for the power that your product needs. A lower gauge cable
will cause voltage drop in the line, resulting in power loss and overheating. The following table shows the right size to use
depending on cable’s length and the ampere capability shown in the tool’s nameplate. When in doubt use the next
higher gauge.
WARNING
WARNING
from 0 A and up to 10 A
from 10 A and up to 13 A
from 13 A and up to 15 A
from 15 A and up to 20 A
18 AWG(*)
16 AWG
14 AWG
8 AWG
16 AWG
14 AWG
12 AWG
6 AWG
3 (one grounded)
from 6’ to 49’ | higher than 49’
Ampere
Capacity Number of Conductors Extension gauge
*It is safe to use only if the extensions have a built-in artifact for over current protection.
AWG = American Wire Gauge. Reference: NMX-J-195-ANCE-2006
WARNING When operating power tools outdoors, use a grounded
extension cable labeled “For Outdoors Use”. These extensions are specially designed for
operating outdoors and reduce the risk of electric shock.
WARNING
WARNING Avoid the risk of electric shock or severe injury. When the power cable gets damaged
it should only be replaced by the manufacturer or at a Authorized Service Center.
The build quality of the electric insulation is altered if spills or liquid gets into the tool while in use.
Do not expose to rain, liquids and/or dampness.
Before gaining access to the terminals all power sources should be disconnected.

4
General Safety Warnings
for Power Tools
ENGLISH
Work area
Keep your work area clean, and well lit.
Cluttered and dark areas may cause accidents.
Never use the tool in explosive atmospheres, such as in the
presence of flammable liquids, gases or dust.
Sparks generated by power tools may ignite the flammable material.
Keep children and bystanders at a safe distance while operating
the tool.
Distractions may cause loosing control.
Electrical Safety
The tool plug must match the power outlet. Never modify
the plug in any way. Do not use any adapter plugs with
grounded power tools.
Modified plugs and different power outlets increase the risk of electric shock.
Avoid body contact with grounded surfaces, such as pipes,
radiators, electric ranges and refrigerators.
The risk of electric shock increases if your body is grounded.
Do not expose the tool to rain or wet conditions.
Water entering into the tool increases the risk of electric shock.
Do not force the cord. Never use the cord to carry, lift or unplug
the tool. Keep the cord away from heat, oil, sharp edges or
moving parts.
Damaged or entangled cords increase the risk of electric shock.
When operating a tool outdoors, use an extension cord suitable
for outdoor use.
Using an adequate outdoor extension cord reduces the risk of electric shock.
If operating the tool in a damp location cannot be avoided, use
a ground fault circuit interrupter (GFCI) protected supply.
Using a GFCI reduces the risk of electric shock.
Personal safety
Stay alert, watch what you are doing and use common sense
when operating a tool. Do not use a power tool while you are
tired or under the influence of drugs, alcohol or medication.
A moment of distraction while operating the tool may result in personal injury.
Use personal protective equipment. Always wear eye
protection.
Protective equipment such as safety glasses, anti-dust mask, non-skid shoes,
hard hats and hearing protection used in the right conditions significantly
reduce personal injury.
Prevent unintentional starting up. Ensure the switch is in the
“OFF” position before connecting into the power source and /
or battery as well as when carrying the tool.
Transporting power tools with the finger on the switch or connecting power
tools with the switch in the “ON” position may cause accidents.
Remove any wrench or vice before turning the power tool on.
Wrenches or vices left attached to rotating parts of the tool may result in personal
injury.
Do not overreach. Keep proper footing and balance at all times.
This enables a better control on the tool during unexpected situations.
Dress properly. Do not wear loose clothing or jewelry. Keep
hair, clothes and gloves away from the moving parts.
Loose clothes or long hair may get caught in moving parts.
If you have dust extraction and recollection devices connected
onto the tool, inspect their connections and use them correctly.
Using these devices reduce dust-related risks.
Power Tools Use and Care
Do not force the tool. Use the adequate tool for your
application.
The correct tool delivers a better and safer job at the rate for which it was designed.
Do not use the tool if the switch is not working properly.
Any power tool that cannot be turned ON or OFF is dangerous and should be
repaired before operating.
Disconnect the tool from the power source and / or battery
before making any adjustments, changing accessories or
storing.
These measures reduce the risk of accidentally starting the tool.
Store tools out of the reach of children. Do not allow persons
that are not familiar with the tool or its instructions to
operate the tool.
Power tools are dangerous in the hands of untrained users.
Service the tool. Check the mobile parts are not misaligned or
stuck. There should not be broken parts or other conditions that
may affect its operation. Repair any damage before
using the tool.
Most accidents are caused due to poor maintenance to the tools.
Keep the cutting accessories sharp and clean.
Cutting accessories in good working conditions are less likely to bind and are
easier to control.
Use the tool, components and accessories in accordance with
these instructions and the projected way to use it for the type of
tool when in adequate working conditions.
Using the tool for applications different from those it was designed for, could
result in a hazardous situation.
Service
Repair the tool in a Authorized Service Center
using only identical spare parts.
This will ensure that the safety of the power tool is maintained.
Children or people with reduced physical, sensory or mental
capabilities shall not operate the tool, neither inexperienced
people or without knowledge in the use of the tool, unless
supervised by a person responsible of their safety or if receiving
previous instructions about the tool operation.
Children shall be kept under supervision to double-check they will not play
with the tool. Tight supervision shall be used with children or disabled
persons to prevent from using or being close to any household tool.
WARNING! Read carefully all safety warnings and instructions listed below. Failure to comply with any of
these warnings may result in electric shock, fire and / or severe damage. Save all warnings and instructions for
future references.
This tool is in compliance with
the Official Mexican Standard
(NOM - Norma Oficial Mexicana).

5
Safety Warnings for
Impact Wrenches
• The tool is designed to work with
sockets specially designed for impact wrenches. Select the
adequate socket for the job. It will reduce the risk of severe
injuries and makes the job faster.
• Do not use sockets for hand tools.
Select the adequate sockets
• Take your time assessing the job and before starting the
job double check you are watching all the caution
measures needed.
• Adjust the socket correctly into the
square drive.
• Double check the switch is in the OFF
position before connecting the tool. Otherwise it will
unexpectedly start running and cause severe injuries.
• Turn off and disconnect the tool before
replacing a socket.
• Verify all the sockets before using. Do not use a damaged
socket.
• Using a torque meter is recommended as an add-on to
the tool to verify torque in the nuts to be tightened.
Before operating the Impact Wrench
• Hold the tool using the insulated gripping surfaces
when carrying out operations in which the tool may
come into contact with hidden wiring or its own
cable. The contact with a power conducting cable
transmits power to the tool’s metal parts causing an
electric shock to the operator.
• Do not subject the tool to excessive force.
• Hold the tool firmly. Never let go off
the tool while still running. Turn it off before putting it
aside.
• Do not exercise too much pressure on the tool to
make it run faster. The socket can get damaged and the
tool efficiency will diminish along with its useful life.
• Do not touch the socket
immediately after being used. Leave it cooling down
before handling it. Do not try to cool it down with
water or oil.
• Due to vibration and temperature increase in the
metallic parts, using safety gloves is recommended to
operate the tool.
• Using the tool long periods of time is not
recommended because the vibration can be harmful
for arms and hands.
• Restrain from setting the tool in a place containing
particles and/or dust immediately after being used.
These can be absorbed into the tool mechanism and
damage it.
• Wear hearing protectors complying with ANSI S3.19
Standard.
• Wear anti-dust mask and a dust extracting device if
necessary. Remember that working with materials such
as asbestos, leaded paint, additives, some types of
wood, metal o minerals is highly toxic.
• Use safety glasses complying with ANSI Z87.1.
While operating the Impact Wrench
CAUTION
CAUTION
WARNING
DANGER
CAUTION
CAUTION
ENGLISH

Impact
Socket
Parts
Handle
Gear
Case
Square
Drive
Retaining
Pin Motor
Housing
Switch
Power
Cord
Power cord
protector
6
Assembly
Socket Installation
• Disconnect the tool from the power source before
changing the socket .
• Select the right socket for the job.
• Align the orifice for the socket retaining pin with the
retaining pin in the square drive.
• Press the socket into the square drive until is set into
position.
• To remove the socket, press the retaining pin through
the orifice and pull the socket until removing it from the
square drive.
• Always use impact socket for this tool. Do not use
sockets for hand tools. Consult the
Catalog to learn about our accessory range.
• Use 1/2” sockets for square drives.
• Using adaptors for sockets with other measures is not
recommended. Use them only when strictly necessary.
• If a socket has not been secured and
adjusted as indicated it can shoot out and injure the
operator.
Nut or Lug Inlet
Square Drive Inlet
Retaining
Pin Orifice
Retaining
Pin
Retaining
Pin Orifice
ENGLISH
WARNING

7
Start Up
• Connect the tool.
• To make the square drive turn clockwise (tighten), press
the lower part of the switch (F).
• To make the square drive turn counter clockwise
(loosen), press the upper part of the switch (R).
• To stop the square drive, release the switch.
• Wait until the motor comes to a complete stop before
changing the rotation direction.
Switch on
• Set the socket in the nut or lug you want to tighten or
loosen.
• Do not try to make contact with the moving nut or lug.
Do not press the trigger unless the nut or lug is properly set
inside the socket.
• Apply firm and constant pressure without forcing the tool.
Otherwise it can get damaged.
Operation
ENGLISH

8
Maintenance
• The tool is adequately oiled in the factory. It does not
require additional lubrication.
• To guarantee the proper cooling of the motor, always
keep the air vents clean and free of obstructions.
• Regularly inspect all the mounting nuts and double check
the screws are tight. If a screw is loose, tighten
immediately.
• Carbon brushes shall be checked periodically and
replaced in a Authorized Service
Center.
• When replaced, ask the technician to inspect if the new
carbon brushes move freely in the carbon brush housing.
Ask them to run the tool five minutes to match contact of
the carbon brushes and the commuter.
• Use only original replacement
carbon brushes, designed specifically with the right
strength and electric resistance for each type of motor.
Carbon brushes with different specifications may damage
the motor.
• When replacing carbon brushes, always change both.
• Service to the tools shall only be carried out in a
Authorized Service Center. Service
and maintenance performed by non-qualified people may
be dangerous and can lead to personal injuries. It also
makes the product Warranty void.
LubricationCleansing and Care
Carbon Brushes Replacement
Service
ENGLISH
