TTK FG-NET User manual

1
2
4
3
Rack-mounted version: a 4U space is required within a 19” electrical
equipment box.
Wall-mounted version: affix to the wall (a stencil is provided for drilling the 4
fixing holes).
We recommend fixing at a height between 5 ft (1.50m) and 6 ft (1.80m), to provide
a comfortable height for viewing the touch-screen display.
Open the cover of the wall-mounted panel to reach the motherboard as shown
in the picture:
Power supply: 100 - 240 V AC, 50/60 Hz, 1.3 A, 50 W.
If possible, use a UPS power source. 3 x 16 AWG (1.5 mm²) multi-core electric
cable.
IMPORTANT : To connect grounding of box to earth: use standardized single-
core 14 AWG (2.5 mm²) earth wire.
Close cover before powering up:
Choose account: “admin”
Password: (blank, no password)
Choisir compte : « admin »
mot de passe : (sans mdp par défaut)
During powering up, the panel
displays the homepage after start-up
is complete. To set up the panel, go to
the “Setup” menu.
Once in the account,
users can change the
password.
Connect the 2 pairs of TTK BUS 8723 standard cable in each circuit, respecting
the color code below:
A: Green wire, B: White wire, C: Black wire, D: Red wire
Plug each jumper cable into the cable clamp provided. Fix the shielding tightly to
the cable clamp to ensure proper grounding.
CAUTION: A poor earth connection removes prevents the shielding from acting
as an “electromagnetic screen”. Without the correct earthing, the system may
develop faults and false readings. The correct earthing must be maintained. If
any circuits are left unused, a shunt must be placed between A and B on the cor-
responding connector for that circuit, if one is not already there. At no time may
a shunt be put between C and D. For more details, refer to the wiring diagram
attached to the inside of the FG-NET panel.

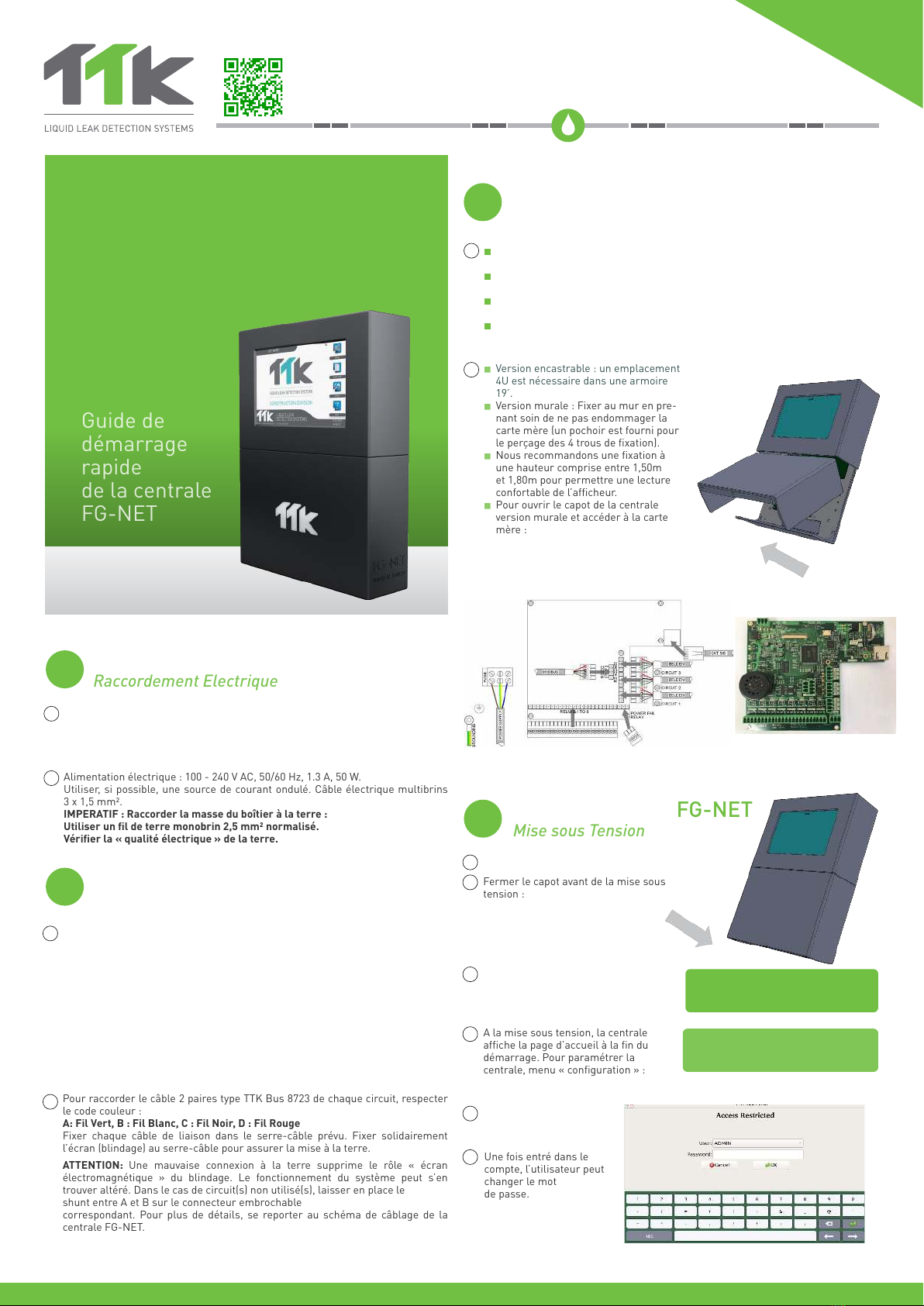

Version encastrable : un emplacement
4U est nécessaire dans une armoire
19’.
Version murale : Fixer au mur en pre-
nant soin de ne pas endommager la
carte mère (un pochoir est fourni pour
le perçage des 4 trous de fixation).
Nous recommandons une fixation à
une hauteur comprise entre 1,50m
et 1,80m pour permettre une lecture
confortable de l’afficheur.
Pour ouvrir le capot de la centrale
version murale et accéder à la carte
mère :
Alimentation électrique : 100 - 240 V AC, 50/60 Hz, 1.3 A, 50 W.
Utiliser, si possible, une source de courant ondulé. Câble électrique multibrins
3 x 1,5 mm².
IMPERATIF : Raccorder la masse du boîtier à la terre :
Utiliser un fil de terre monobrin 2,5 mm² normalisé.
Vérifier la « qualité électrique » de la terre.
Fermer le capot avant de la mise sous
tension :
A la mise sous tension, la centrale
affiche la page d’accueil à la fin du
démarrage. Pour paramétrer la
centrale, menu « configuration » :
Une fois entré dans le
compte, l’utilisateur peut
changer le mot
de passe.
Pour raccorder le câble 2 paires type TTK Bus 8723 de chaque circuit, respecter
le code couleur :
A: Fil Vert, B : Fil Blanc, C : Fil Noir, D : Fil Rouge
Fixer chaque câble de liaison dans le serre-câble prévu. Fixer solidairement
l’écran (blindage) au serre-câble pour assurer la mise à la terre.
ATTENTION: Une mauvaise connexion à la terre supprime le rôle « écran
électromagnétique » du blindage. Le fonctionnement du système peut s’en
trouver altéré. Dans le cas de circuit(s) non utilisé(s), laisser en place le
shunt entre A et B sur le connecteur embrochable
correspondant. Pour plus de détails, se reporter au schéma de câblage de la
centrale FG-NET.

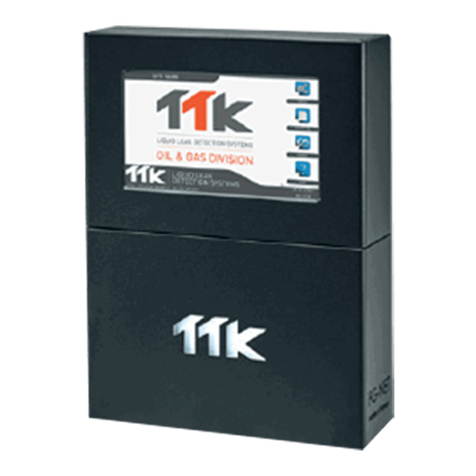

Mounting the FG-NET Digital Panel
Electrical Connection
Powering up the FG-NET
Connecting the Detection Circuits
Fixation de la Centrale de Détection FG-NET
Raccordement Electrique
Mise sous Tension
Raccordement Circuits de Détection
Quick Start
Guide
FG-NET
Digital
Panel
Guide de
démarrage
rapide
de la centrale
FG-NET
EN
FR
FR
EN
EN
FR
FR
EN
EN
FR
EN
FR
TIP: The complete installation notice for this product can be downloaded on TTK’s website by scanning the QR code.
For more information, go to www.ttkuk.com; www.ttkusa.com; www.ttkasia.com.
Astuce: Le manuel d’installation complète de ce produit peut être téléchargé sur le site Web de TTK en scannant le code QR.
Pour plus d’informations, www.ttk.fr; www.ttkcanada.com

6
5
7
8

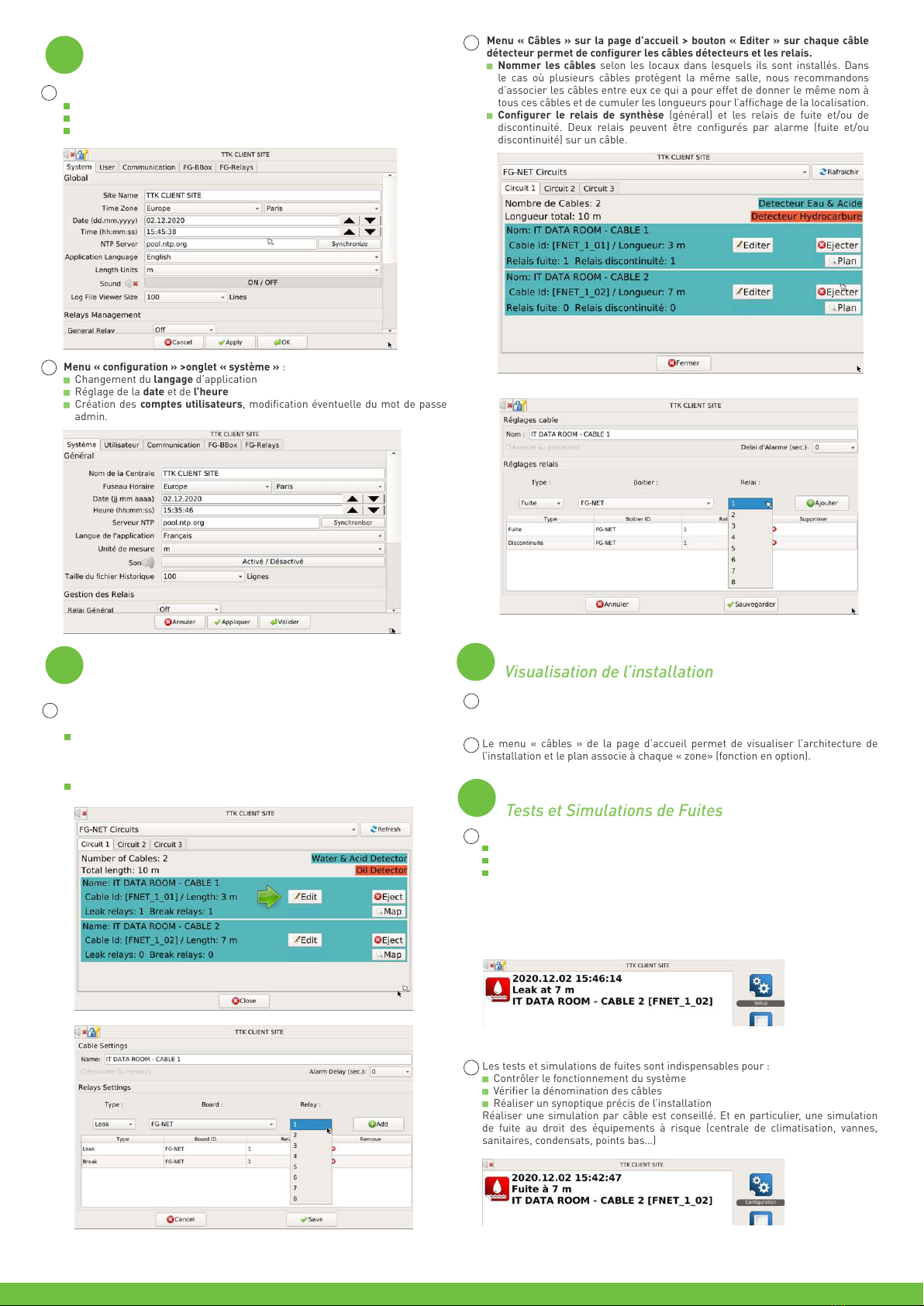

Menu “Setup” > tab “system”:
Change the application language
Set the date and time
Create the user accounts and modify the administrator password.
Menu “Cables” on Homepage > “Edit” button on each sense cable allows
cables and relays to be configured.
Name the cables according to the rooms in which they are installed. If
several cables protect the same room, we recommend combining these
cables together. Combining the cables will give them all the same name and
a cumulative length in meters for the leak location display.
Configure the general relay and the leak and/or cable break relays.
The “cables” menu on the homepage allows the architecture of the installation
to be displayed together with the floor plan associated with each “zone” (optional
function).
The leak tests and simulations are important for:
Verifying the operation of the system
Checking the designation of the cables
Verifying consistency between the «as-installed» drawings and the actual floor
plan of the installation.
Carry out simulations throughout the installation on all 9ft, 22ft and 49ft (3m,
7m and 15m) cables to ensure that all are functioning fully and communicating
correctly with the panel.
In particular, a leak simulation is necessary in the areas deemed at-risk (such as
air-conditioning, valves, bathrooms, condensation, low points, etc).
Menu « configuration » >onglet « système » :
Changement du langage d’application
Réglage de la date et de l’heure
Création des comptes utilisateurs, modification éventuelle du mot de passe
admin.
Menu « Câbles » sur la page d’accueil > bouton « Editer » sur chaque câble
détecteur permet de configurer les câbles détecteurs et les relais.
Nommer les câbles selon les locaux dans lesquels ils sont installés. Dans
le cas où plusieurs câbles protègent la même salle, nous recommandons
d’associer les câbles entre eux ce qui a pour effet de donner le même nom à
tous ces câbles et de cumuler les longueurs pour l’affichage de la localisation.
Configurer le relais de synthèse (général) et les relais de fuite et/ou de
discontinuité. Deux relais peuvent être configurés par alarme (fuite et/ou
discontinuité) sur un câble.
Le menu « câbles » de la page d’accueil permet de visualiser l’architecture de
l’installation et le plan associe à chaque « zone» (fonction en option).
Les tests et simulations de fuites sont indispensables pour :
Contrôler le fonctionnement du système
Vérifier la dénomination des câbles
Réaliser un synoptique précis de l’installation
Réaliser une simulation par câble est conseillé. Et en particulier, une simulation
de fuite au droit des équipements à risque (centrale de climatisation, vannes,
sanitaires, condensats, points bas…)
Setting the cables and relays
System Settings
Verifying the architecture settings
Leak Tests and Simulations
Paramètres des câbles et des relais
Paramétrage du système
Visualisation de l’installation
Tests et Simulations de Fuites
FR
FR
FR
FR
EN
EN
EN
EN
QSG_FG-NET_EN_US_FR_v2.0.2_062021
