Tubble Ultrasonic Aroma Diffuser AD-883 User manual

INSTRUCTION MANUAL
EN / NL / DE / FR
HAND CRAFTED CERAMIC DIFFUSER

E n j o y y o u r s p e c i a l m o m e n t s w i t h o u r p r o d u c t s .



F o l l o w u s a n d s h a r e y o u r T u b b l e m o m e n t s
I n s t a g r a m : @ l e t s t u b b l e / F a c e b o o k : l e t s t u b l e

 

I f y o u h a v e a n y q u e s t i o n s , c o m p l a i n t s o r
c o m p l i m e n t s , p l e a s e e - m a i l u s a t h e l l o @ t u b b l e . c o m a n d w e ’ l l b e h a p p y t o
h e l p y o u !
© 2 0 1 3 - 2 0 2 0 A l l r i g h t s r e s e r v e d . T u b b l e B . V . , T h e N e t h e r l a n d s . w w w . t u b b l e . c o m

USER MANUAL CONTENTS
ENGLISH / 01
NEDERLANDS / 09
DEUTSCH / 19
FRANÇAIS / 29
Attention points
Product overview
Specifications
Usage
Precautions
Cleaning and maintenance
FAQ
1.
2.
3.
4.
5.
6.
7.
01
02
03
04
05
07
08

Please note that this is not an inhalator for medical use. Do not intentionally inhale the mist sprayed from the
nozzle directly. Doing so may damage your health. The use of this machine is intended for the spraying and
diffusion of aroma only. Do not use it for any other purpose.
Do not insert a pin, needle, or another foreign object into the mist nozzle or any other narrow space of the unit.
Doing so may cause electric shock or injury. Failure to do so will cause the ultrasonic plate to become hot and
may result in malfunction.
Be aware of unintentional contact with the device while it is operating or immediately after it stops. Its
temperature may be high during use and immediately after it being turned off. Failing to do so may result in
burns.
When cleaning or adding water into the device, always remove the AC adaptor from the outlet. Do not insert or
remove the AC adaptor with wet hands. Doing so may cause electric shock or injury.
Do not damage, bend, pull, or twist the power cord of the AC adaptor excessively. Do not place it near the hot
areas of the device, under heavy items or between two items. Doing so may damage the power cord and cause
fire or electric shock.
If an abnormality such as an unusual smell or sound occurs in the unit or AC adaptor, or if the unit becomes
unusually hot, remove the AC adaptor from the outlet immediately and refrain it from use. Continuing operation
with an abnormality present may result in accidents such as fire or electric shock or may cause malfunction.
In case of abnormality, do not attempt to disassembly or repair the device by yourself. Doing so could cause fire,
electric shock, injury, or malfunction. Please stop the operation quickly and send an email to [email protected].
Before using the device, please read this user manual carefully and keep it for future reference.
Attention points1.
Warning
1

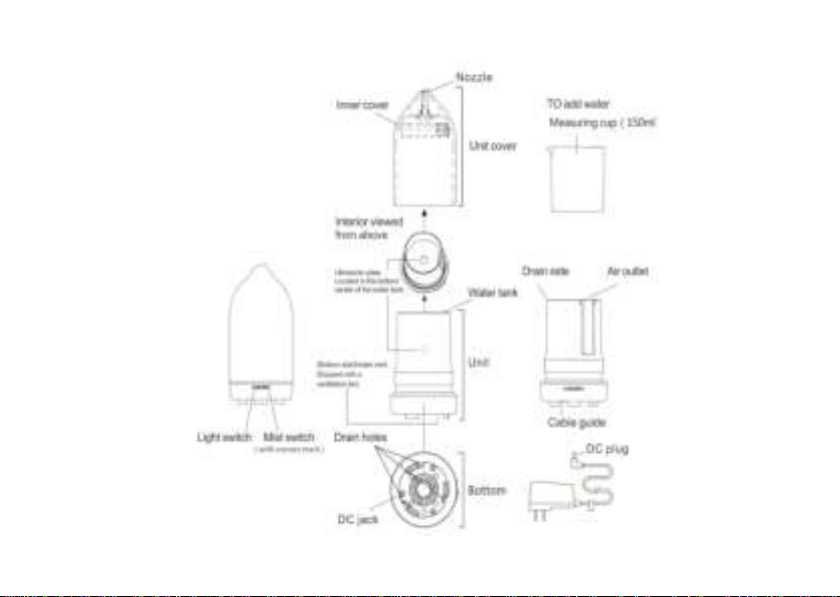

2. Product overview
Warning
2

3. Specifications
Warning
Product name
Dimensions
Unit weight
Power cord length
Power consumption
Continuous duration
Operation mode
Operation time
Diffusion method
Mist output
Accessories
Number of LEDS
Material
Coverage area
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
Ultrasonic Aroma Diffuser AD-883
Approx. 86*180 mm
0.6kg
180cm
12W
180/480 minutes
Persistent mode, batch mode, ON/OFF
180 minutes (persistent mode), 480 minutes (batch mode)
Ultrasonic humidification method
30ml/hour
Adaptor, measuring cup, user manual
4
CAP: Porcelain, BASE: ABS, SINK: PP, O-RING: Silicone, LENS: PC
5-20 m2
3

Before using the device, the water tank needs to be filled with water. To do so, please follow the instructions below:
1.Remove the unit cover. Rotate it slightly and lift it up as indicated. Do not tilt it.
3.Carefully pour water into the water tank. Always use the provided measuring cup. Ensure that the water level is
between 30ml (min) and 120ml (max).
4.Drop essential oil into the water tank. Use 3 to 6 drops (approx.0.1 to 0.2ml) per full tank of water (120ml).
5.Put the unit cover back. Rotate it and push it slightly to fix it. Do not tilt it because water could enter the
mechanical area of the unit and cause malfunction.
6.Connect the AC adaptor to a household power outlet.
2.Connect the provided AC adaptor to the DC jack on the bottom of the unit. Thread the AC adaptor cord through
the cable guide and place it on a stable, flat location.
4. Usage
4

Press and hold the Mist switch (right button) for at least 2 seconds.
Each time you press the button, the functioning mode switches from persistent to batch and then OFF. The
LED lights will also change with every switch: green for the persistent mode, orange for the batch mode and no
lights when the device is OFF.
Press and hold the Light switch (left button) for at least 1 second.
Press the button again and the light switches OFF.
Functions
The device can be used both for mist diffusion and lighting only. Please follow the instructions below to enable
each of the two functions:
1. Aroma diffuser
2. Lighting
5. Precautions
Always use fresh water at room temperature. Mineral, alkaline or purified water may result in increased water
scale adhesion. Hot water can cause warping and erroneous operation.
Empty the water tank after each use or if there’s a risk of freezing. Failing to do so can cause bacterial growth
or damage.
When the water runs out, an alert will be ringing three times and the device will stop automatically. Do not turn
on the device if the water tank is empty. Doing so may cause damage to the ultrasonic plate or water leakage.
Avoid shaking or tilting the device because that allows water into the main unit. If that happens, please remove
the unit cover, drain the water tank, and shrink the device to release the water from the drain holes on the
bottom. Air the device for more than 24 hours, to ensure proper dry and then use it again. Failing to do so
could cause malfunction.
Water
5

The amount of emitted mist depends on the environmental conditions. Please ensure the room temperature
varies between 15 to 25°C (15°F to 77°F) and the humidity level between 50 to 60% for optimal functioning.
Lower rates could inhibit the mist while higher rates could wet the surrounding areas.
Do not block the mist nozzle or the air intake on the bottom. Doing so could result in damage, faulty operation,
overheating, or malfunction.
Ensure the unit cover and the inner cover are connected correctly. If they are not secure or misaligned, mist
may not be emitted properly.
If mist emission is interrupted during use, use a cotton swab to clean the vent of the ultrasonic plate nozzle
and the air intake.
Mist
Use only essential oils. Do not use aromatic oils that contain perfume, synthetic perfume, impurities or solids.
Doing so may cause malfunction.
Do not add essential oil when the water tank is (almost) empty. Do not add essential oil in excess. Doing so
could cause damage or erroneous operation.
To remove the scents remaining from a previously used oil, clean the water tank properly. Please refer to the
“Cleaning and Maintenance” section.
Essential oils
Please install the device on a stable and even surface, away from direct contact with any objects, sunlight,
heater, electronic device, or air conditioner to avoid erroneous operation or malfunction.
Ensure the device is not accessible to children or pets. Doing so may result in electric shock, injury, or an
unexpected accident if the device is knocked over.
Keep the device and the AC adapter away from water. Do not use or store the device in a bathroom, changing
room, hothouse, or other high-humidity location. Doing so may cause electric shock, short circuit, or spark a
flame.
Location installation
6

Please clean and maintain the device after each 5 to 6 uses, or every 2 to 3 days to ensure safe and optimal
functioning. To do so, follow the instructions below:
1. Remove the AC adaptor from the household power outlet and from the unit. Remove the unit cover without
tilting it.
2. Drain the water remaining in the water tank as indicated. Ensure the air outlet side is facing up during draining
to avoid moisture getting inside the unit.
6. Cleaning and maintenance
Do not use any benzene, paint thinner, alcohol, or other type of chemicals during cleaning. Doing so may cause
damage to the machinery or erase the measurement markings.
If using detergent, always use mild kitchen detergent. Chlorine, acid, and enzyme-type detergents remaining
inside pose the danger of emitting noxious gases.
If you do not intend to use the product for an extended period of time, clean it and dry it thoroughly and then
store it in a suitable environment.
3. Wipe the water tank with a cloth dipped in mild kitchen detergent dissolved in warm water and wrung well. Use a
cotton swab to clean the ultrasonic plate and the unit cover. Do not touch or apply a strong force to the ultrasonic
plate directly.
4. Add tap water in the water tank and let it operate for 30 minutes. Drain it, wipe it and then dry thoroughly.
5. To remove the dirt near the nozzle, remove the inner cover and clean it. Dry thoroughly before use.
6. Ensure that the air intake filter on the bottom is free of hair or dust. Use your hand or a cotton swab to remove
any hair or dust.
Notice:
7

7. FAQ
Did you press and hold the mist switch for 2 seconds or longer?
ls the AC adaptor connected correctly?
ls there water in the water tank? Or is it almost empty?
Is there water in the water tank?
Is there too much water in the tank? 
ls the ultrasonic plate dirty?
Are there bubbles on or near the ultrasonic plate? When water temperature is lower, bubbles may form on or
surrounding the ultrasonic plate and mist may not be emitted well. Turn the power OFF and use a cotton swab
to gently remove any bubbles adhered to the ultrasonic plate.
Are the unit cover and inner cover properly attached?
Is the intake on the bottom dirty?
Is the temperature and humidity of the environment high or low?
ls the unit cover attached correctly?
ls the inner cover misaligned or missing?
The LED light has a long lifespan and can be used for a long period. No replacement or parts are available.
Please be advised that the construction of the device prevents the replacement of the LED light even when the
wear of another device part causes the LED to no longer light up.
1.I cannot turn on the device
2.The power comes on for an instant, but then it turns off immediately
3.Abnormal mist ( No mist is emitted/Mist is not emitted well/Too much mist is emitted)
4.Water leaks from the unit
5.LED light
8

9
HANDLEIDING INHOUD
Aandachtspunten
Productoverzicht
Specificaties
Gebruik
Voorzorgsmaatregelen
Reiniging en onderhoud
1.
2.
3.
4.
5.
6.
7. Veel gestelde vragen
10
11
12
13
14
16
17

Houd er rekening mee dat dit geen inhalator voor medisch gebruik is. Adem de opgespoten nevel niet
opzettelijk rechtstreeks in. Dit kan uw gezondheid schaden. Het gebruik van deze machine is uitsluitend
bedoeld voor het verstuiven en verspreiden van aroma. Gebruik het niet voor andere doeleinden.
Steek geen speld, naald of ander vreemd voorwerp in het nevelpijpje of een andere nauwe ruimte van het
apparaat. Dit kan een elektrische schok of letsel veroorzaken.
Wees u bewust van onbedoeld contact met het apparaat terwijl het in werking is of onmiddellijk nadat het is
gestopt. De temperatuur kan hoog zijn tijdens gebruik en onmiddellijk nadat het is uitgeschakeld. Haal altijd de
netadapter uit het stopcontact wanneer u het apparaat reinigt of water toevoegt. Plaats of verwijder de
netadapter niet met natte handen. Dit kan een elektrische schok of letsel veroorzaken.
Beschadig, buig, trek of draai niet aan het netsnoer van de AC-adapter. Plaats het niet in de buurt van de hete
delen van het apparaat, onder zware voorwerpen of tussen twee voorwerpen. Als u dit wel doet, kan het
netsnoer beschadigd raken en brand of elektrische schokken veroorzaken.
Als er zich een abnormaliteit voordoet, zoals een ongebruikelijke geur of geluid, in het apparaat of de
netadapter, of als het apparaat ongewoon heet wordt, haal dan onmiddellijk de netadapter uit het stopcontact
en gebruik deze niet. Doorgaan met werken met een aanwezige afwijking kan leiden tot ongevallen zoals brand
of elektrische schokken of kan storingen veroorzaken.
Probeer in geval van afwijkingen niet zelf het apparaat te demonteren of te repareren. Als u dit wel doet, kan
dit brand, elektrische schokken, letsel of storingen veroorzaken. Stop de operatie snel en stuur een e-mail naar
[email protected]
Lees deze gebruikershandleiding zorgvuldig door voordat u het apparaat gebruikt en bewaar deze voor
toekomstig gebruik.
1. Aandachtspunten
Waarschuwing
10

2.Productoverzicht
Warning
11

3. Specificaties
Warning
Productnaam
Dimensies
Gewichtseenheid
Netsnoer lengte
Energieverbruik
Continue duur
Operatie modus
Operatie tijd
Diffusiemethode
Mistuitvoer
Accessoires
Aantal leds
Materiaal
Dekkingsgebied
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
Ultrasone geurverspreider AD-883
Ca. 86 * 180 mm
0,6 kg
180cm
12W
180/480 minuten
Permanente modus, batchmodus, AAN / UIT
180 minuten (persistente modus), 480 minuten (batchmodus)
Ultrasone bevochtigingsmethode
30 ml / uur
Adapter, maatbeker, gebruikershandleiding
4
DOP: Porselein, BASIS: ABS, Gootsteen: PP, O-RING: Siliconen, LENS: PC
5-20 m2
12

3.Giet voorzichtig water in de watertank. Gebruik altijd de meegeleverde maatbeker. Zorg ervoor dat het
waterniveau tussen 30 ml (min) en 120 ml (max) ligt.
4.Laat etherische olie in het waterreservoir vallen. Gebruik 3 tot 6 druppels (ongeveer 0,1 tot 0,2 ml) per volle tank
water (120 ml).
5.Plaats het apparaat deksel terug. Draai het en duw het een beetje om het vast te zetten. Kantel het niet, omdat
water het mechanische gedeelte van het apparaat kan binnendringen en een storing kan veroorzaken.
6.Sluit de AC-adapter aan op een stopcontact.
Voordat u het apparaat gebruikt, moet het waterreservoir met water worden gevuld. Volg hiervoor de
onderstaande instructies:
1.Verwijder de unitafdekking. Draai het een beetje en til het op zoals aangegeven. Kantel het niet.
2.Sluit de meegeleverde AC-adapter aan op de DC-aansluiting aan de onderkant van het apparaat. Steek het
netsnoer door de kabelgeleider en plaats het op een stabiele, vlakke locatie.
4. Gebruik
13

Functies
Houd de mistschakelaar (rechterknop) minimaal 2 seconden ingedrukt.
Elke keer dat u op de knop drukt, schakelt de werkingsmodus van persistent naar batch en vervolgens uit. De
LED-lampjes veranderen ook bij elke schakelaar: groen voor de persistente modus, oranje voor de
batchmodus en geen lampjes wanneer het apparaat UIT staat.
Houd de lichtschakelaar (linkerknop) minimaal 1 seconde ingedrukt.
Druk nogmaals op de knop en het licht gaat uit.
Het apparaat kan zowel voor mistverspreiding als voor verlichting worden gebruikt. Volg de onderstaande
instructies om elk van de twee functies in te schakelen:
Geurverspreider
Verlichting
5. Voorzorgsmaatregelen
Gebruik altijd vers water op kamertemperatuur. Mineraal, alkalisch of gezuiverd water kan resulteren in een
verhoogde hechting van de waterschaal. Heet water kan kromtrekken en een verkeerde werking veroorzaken.
Leeg het waterreservoir na elk gebruik of als het risico op bevriezing bestaat. Doet u dit niet, dan kan
bacteriegroei of schade ontstaan.
Als het water op is, klinkt er drie keer een waarschuwing en stopt het apparaat automatisch. Schakel het
apparaat niet in als het waterreservoir leeg is. Als u dit wel doet, kan dit schade aan de ultrasone plaat, een
storing of waterlekkage veroorzaken.
Water
14

Vermijd schudden of kantelen van het apparaat omdat hierdoor water in de hoofdeenheid kan komen. Als dat
gebeurt, verwijder dan het deksel van de unit, laat het waterreservoir leeglopen en krimp het apparaat om het
water uit de afvoeropeningen aan de onderkant te verwijderen. Lucht het apparaat meer dan 24 uur om
ervoor te zorgen dat het goed droog is en gebruik het vervolgens opnieuw. Als u dit niet doet, kan dit een
storing veroorzaken.
De hoeveelheid uitgestoten nevel hangt af van de omgevingsomstandigheden. Zorg ervoor dat de
kamertemperatuur varieert tussen 15 en 25 ° C (15 ° F tot 77 ° F) en de luchtvochtigheid tussen 50 en 60%
voor een optimale werking. Lagere waarden kunnen de mist tegengaan, terwijl hogere waarden de omliggende
gebieden nat kunnen maken.
Blokkeer het nevelpijpje of de luchtinlaat aan de onderkant niet. Als u dit wel doet, kan dit leiden tot schade,
onjuiste bediening, oververhitting of storingen.
Zorg ervoor dat de apparaatafdekking en de binnenafdekking correct zijn aangesloten. Als ze niet veilig zijn of
niet goed zijn uitgelijnd, wordt de mist mogelijk niet goed afgegeven.
Als de nevelemissie tijdens gebruik wordt onderbroken, gebruik dan een wattenstaafje om de ventilatieopening
van het ultrasone plaatmondstuk en de luchtinlaat te reinigen.
De nevel
Gebruik alleen essentiële oliën. Gebruik geen aromatische oliën die parfum, synthetisch parfum,
onzuiverheden of vaste stoffen bevatten. Dit kan een storing veroorzaken.
Voeg geen etherische olie toe als de watertank (bijna) leeg is. Voeg niet te veel etherische olie toe. Als u dit wel
doet, kan dit schade of een verkeerde werking veroorzaken.
Reinig de watertank op de juiste manier om de resterende geuren van een eerder gebruikte olie te
verwijderen. Raadpleeg het gedeelte "Reiniging en onderhoud".
Essentiële oliën
Installeer het apparaat op een stabiel en gelijkmatig oppervlak, uit de buurt van direct contact met objecten,
zonlicht, verwarming, elektronisch apparaat of airconditioning, om een verkeerde werking of storing te
voorkomen.
Locatie installatie
15

Zorg ervoor dat het apparaat niet toegankelijk is voor kinderen of huisdieren. Als u dit wel doet, kan dit leiden
tot elektrische schokken, letsel of een onverwacht ongeval als het apparaat wordt omgestoten.
Houd het apparaat en de AC-adapter uit de buurt van water. Gebruik of bewaar het apparaat niet in een
badkamer, kleedkamer, broeikas of andere vochtige ruimtes. Dit kan een elektrische schok, kortsluiting of
vlammen veroorzaken.
Reinig en onderhoud het apparaat na elk 5 tot 6 gebruik of om de 2 tot 3 dagen om een veilige en optimale
werking te garanderen. Volg hiervoor de onderstaande instructies:
1.Haal de AC-adapter uit het stopcontact en uit het apparaat. Verwijder de unitafdekking zonder deze te kantelen.
2.Tap het resterende water in het waterreservoir af zoals aangegeven. Zorg ervoor dat de luchtuitlaatzijde tijdens
het aftappen naar boven is gericht om te voorkomen dat er vocht in de unit komt.
6. Reiniging en onderhoud
3.Veeg het waterreservoir schoon met een doek gedrenkt in mild keukenafwasmiddel, opgelost in warm water en
goed uitgewrongen. Gebruik een wattenstaafje om de ultrasone plaat en de afdekking van het apparaat te
reinigen. Raak de ultrasone plaat niet rechtstreeks aan en oefen er geen sterke kracht op uit.
4.Voeg leidingwater toe aan het waterreservoir en laat het 30 minuten werken. Giet het af, veeg het af en droog
het daarna grondig af.
5.Om het vuil bij het mondstuk te verwijderen, verwijdert u de binnendeksel en maakt u deze schoon. Goed
drogen voor gebruik.
6.Zorg ervoor dat het luchtinlaatfilter aan de onderkant vrij is van haar of stof. Gebruik je hand of een wattenstaafje
om haren of stof te verwijderen.
16

Gebruik tijdens het reinigen geen benzeen, verfverdunner, alcohol of andere chemicaliën. Als u dit wel doet,
kan de machine beschadigd raken of kunnen de meetmarkeringen worden gewist.
Als u het product gedurende langere tijd niet gaat gebruiken, maak het dan schoon, droog het grondig af en
bewaar het vervolgens in een geschikte omgeving.
Merk op:
7. Veel gestelde vragen
Heb je de mistschakelaar 2 seconden of langer ingedrukt gehouden?
ls de netadapter correct aangesloten?
De stroom gaat even aan, maar gaat dan onmiddellijk uit
Zit er water in de watertank? Of is het bijna leeg?
zit er water in het waterreservoir? Of is het bijna leeg?
Zit er water in de watertank?
Zit er te veel water in de tank?
Is de ultrasone plaat vuil?
Zijn er bellen op of nabij de ultrasone plaat? Als de watertemperatuur lager is, kunnen er belletjes ontstaan op
of rond de ultrasone plaat en wordt de mist mogelijk niet goed afgegeven. Schakel de stroom UIT en gebruik
een wattenstaafje om voorzichtig alle luchtbellen die aan de ultrasone plaat zijn gehecht te verwijderen.
Zijn het apparaatdeksel en de binnenklep goed bevestigd?
Is de inlaat aan de onderkant vuil?
Zijn de temperatuur en vochtigheid van de omgeving hoog of laag?
1.Ik kan het apparaat niet inschakelen
2.De stroom gaat even aan, maar gaat dan onmiddellijk uit
3. Abnormale nevel (er wordt geen nevel uitgestoten / nevel wordt niet goed uitgestoten / er wordt te veel nevel
uitgestoten)
17
