Twin Star Home TC59-4495 User manual

1
ATTENTION
IF YOU HAVE ANY PROBLEMS OR QUESTIONS, EMAIL
OR CALL CUSTOMER SERVICE BEFORE YOU RETURN
THIS PRODUCT TO THE STORE WHERE IT WAS PURCHASED.
For Customer Service: email: par[email protected]
in English Call: 866-485-7879
in Spanish Call: 866-485-7879
in French Call: 866-634-0147
ATENCIÓN
SI TIENE ALGÚN PROBLEMA O PREGUNTAS,
ENVÍE UN MENSAJE DE CORREO ELECTRÓNICO O LLAME AL SERVICIO
DE ATENCIÓN AL CLIENTE ANTES DE DEVOLVER
ESTE PRODUCTO A LA TIENDA EN LA QUE LO COMPRÓ.
Servicio de atención al cliente: Correo electrónico: par[email protected]
Línea para llamadas en inglés: 866-485-7879
Línea para llamadas en español: 866-485-7879
Línea para llamadas en francés: 866-634-0147
STOP STOP
PARE PARE
ATTENTION
SI VOUS AVEZ DES PROBLÈMES OU QUESTIONS,
ENVOYEZ UN COURRIEL AU SERVICE À LA CLIENTÈLE OU APPELEZ LE
SERVICE À LA CLIENTÈLE AVANT DE RETOURNER
CE PRODUIT OÙ VOUS L’AVEZ ACHETÉ.
Pour le service à la clientèle : courriel : par[email protected]
pour le service en anglais, composez le 866-485-7879
pour le service en espagnol, composez le 866-485-7879
pour le service en français, composez le 866-634-0147
ARRÊT ARRÊT
INSTRUCTION MANUAL ENCLOSED
MANUEL D’INSTRUCTION À L’INTÉRIEUR
MANUAL DE INSTRUCCIONES ADJUNTO
INSTRUCTION MANUAL ENCLOSED
MANUEL D’INSTRUCTION À L’INTÉRIEUR
MANUAL DE INSTRUCCIONES ADJUNTO

1
MEDIA CABINET
TC59-4495
INSTRUCTION MANUAL
E-mail: [email protected]
In English call: 866-485-7879
In French call: 866-634-0147
In Spanish call: 866-485-7879
For Customer Service:
Twin-Star International, Inc.
Delray Beach, FL 33445
Made in China
Printed in China
CAUTION: This unit is intended for use only with the products and maximum weights
indicated. Use with other products or products heavier than the maximum weights
indicated may result in instability causing possible injury.
Note: Flat Panel TVs with base support should be placed squarely in the center of the
stand with no overhang on any side.
FIT UP TO 65” PLASMA/LCD TELEVISIONS
MAXIMUM LOAD 135 lb. (61.22 kg)
Français p. 15
Español p. 8
MAXIMUM LOAD 30 lb. (13.6kg)

2
PACKAGE CONTENTS
D
B
F
A
G
E
H
I
J
K
L
M
M
M
N
M
K
H
C
Part Description Quantity
A Base Panel 1
B Center Left Side Panel 1
C Center Right Side Panel 1
D Center Wood Shelf 1
E Left Side Panel 1
F Right Side Panel 1
G Top Panel 1
H Wood Shelf 2
I Left Front Door 1
J Right Front Door 1
K Back Panel 2
L Back Cross Panel 1
M Leg 4
N Support Panel 1

3
HARDWARE CONTENTS
Part Description
Bolt
Bolt
Wood Dowel
Screw
Screw
Washer
Hinge (G-1,G-2)
4
13
19
24
4
4
4
24
12
2
Quantity
(Shown to size)
BB
CC
DD
EE
FF
GG
II
JJ
KK
AA
Shelf Pin
Screw
Knob (with bolt)
Touch-up Pen 1
ZZ

4

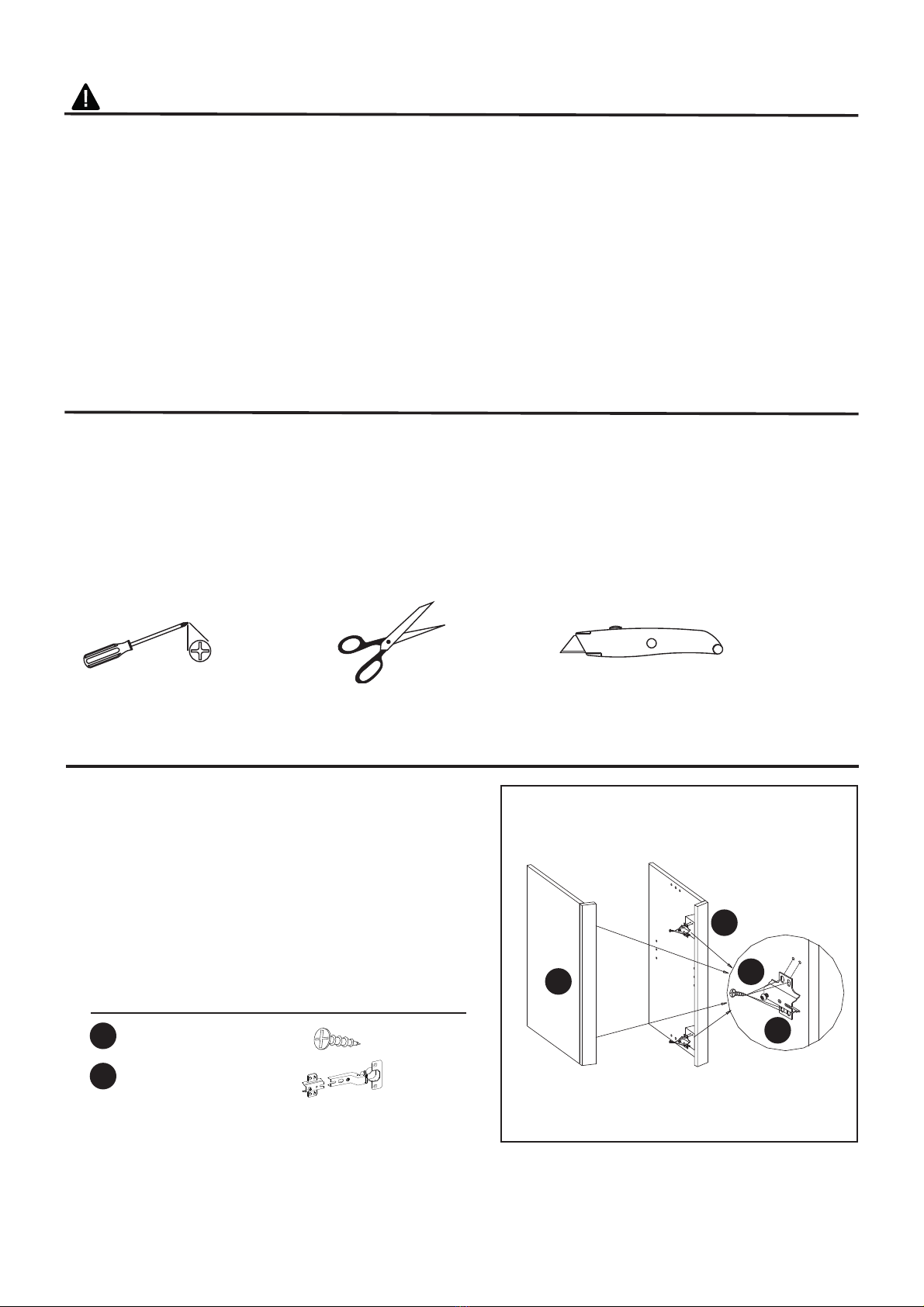

PREPARATION
Before beginning assembly of product, make sure all parts are present. Compare parts with
package contents list and diagram above. If any part is missing or damaged, do not attempt to
assemble, install or operate the product. Contact customer service for replacement parts.
Estimated Assembly Time: 60 Minutes
Tools Required for Assembly (not included): Phillips head screwdriver, scissors and utility knife
SAFETY INFORMATION
WARNING
• Before assembly, carefully use scissors or utility knife to cut and unwrap all parts.
Make sure you do not discard the hardware.
CAUTION
• Use care in assembling your new Unit. Take your time and use the hardware
provided and a quality Phillips head screwdriver. Never overtighten bolts.
• Do not sit on any part of the Unit.
• All panels are labeled left and right as viewed from the front of unit.
Fig. 1
Hardware Used
DD
GG
x 16
x 4
Screw
Hinge (G-1,G-2)
ASSEMBLY INSTRUCTIONS
1. Attach the Hinge (G-1) to the Left Side Panel (E)
and Right Side Panel (F), tighten Screws (DD)
through the pre-drilled holes.
F
DD
E
G-1

5
Fig. 3
Fig. 4
EE
EE
AA
BB
AA
BB
Fig. 2
CC
N
F
CC
CC
M
A
Hardware Used
Hardware Used
AA
BB
BB
CC
CC
EE
C
B
E
x 4
x 1
x 6
x 4
x 4
x 8
Bolt
Bolt
Bolt
Wood Dowel
Wood Dowel
Washer
2. Attach the Hinge (G-2) to the Left Front Door (I) and
Right Front Door (J), tighten Screws (DD) through
the pre-drilled holes.
3. Insert Wood Dowels (CC) to the holes on the Base
Panel (A), push Leg (M) snug to the Base Panel,
using Bolts (AA) and Washers (EE) through the
pre-drilled holes in the Base Panel(A) and then
tighten.
Attach Support Panel (N) to Base Panel (A) by
using Bolts (BB) through the pre-drilled holes in the
Base Panel (A) with Phillips head screwdriver and
tighten.
4. Insert Wood Dowel (CC) into the holes on the Left
Side Panel (E), Right Side Panel (F), Push Left Side
Panel (E), Right Side Panel (F) snug to the Base
Panel (A).
Locate Center Left Side Panel (B) and Center Right
Side Panel (C), using Bolts (BB) through the
pre-drilled holes on the Center Left Side Panel (B)
and Center Right Side Panel (C) and tighten.
I
DD
J
G-2
Hardware Used
DD
GG
x 8
x 4
Screw
Hinge (G-1,G-2)

6
Fig. 6
Fig. 7
Fig. 5
FF
G
CC
L
Hardware Used
Hardware Used
BB
G
II K
Hardware Used
FF
II
x 4
x 24
Screw
Screw

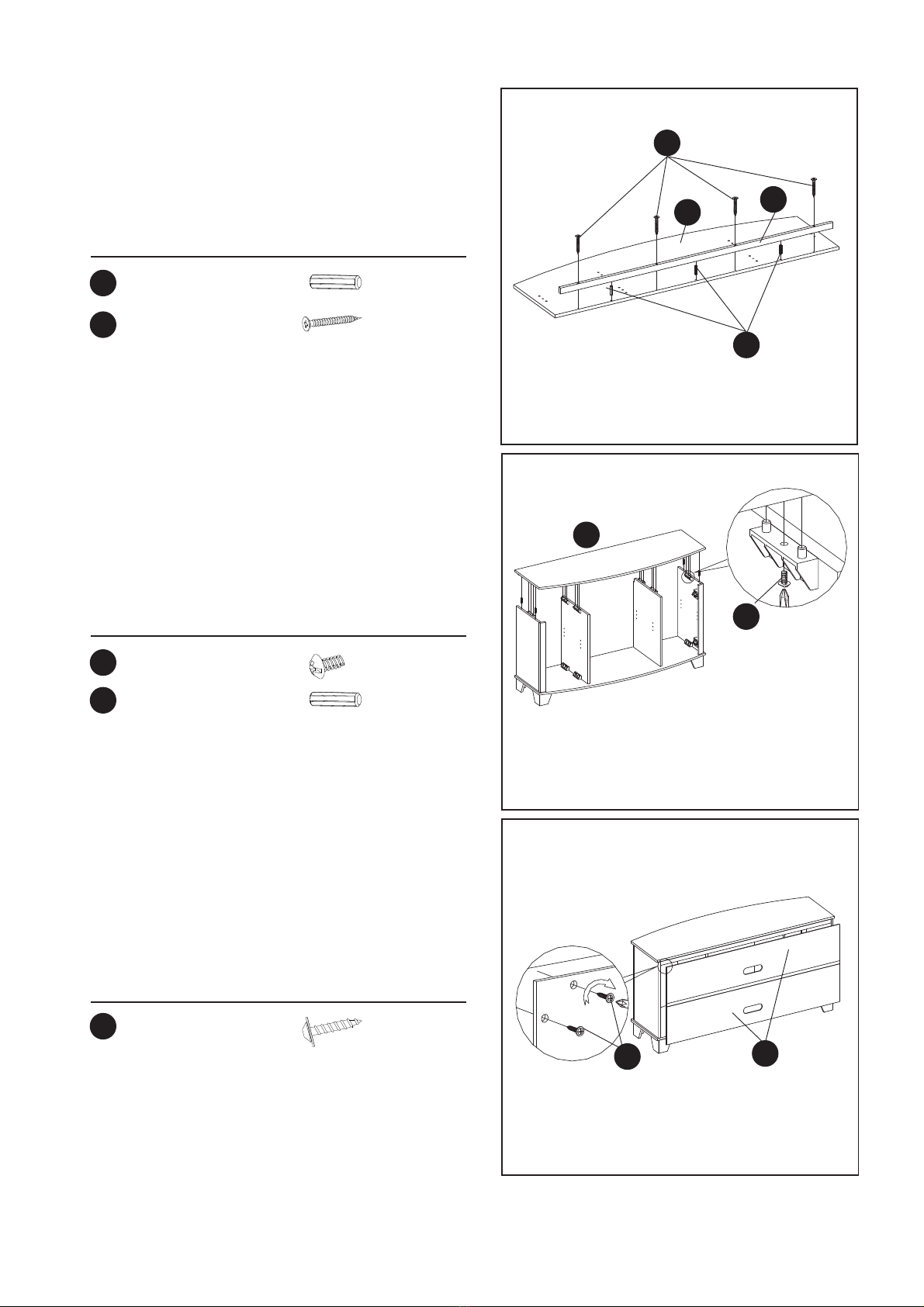

5. Insert Wood Dowels (CC) into the holes on the Top
Panel (G), push Back Cross Panel (L) to the Top
Panel (G), using Screws (FF) through the pre-drilled
holes in the Top Panel (G) and tighten.
6. Insert Wood Dowels (CC) into the pre-drilled holes
on the Left/Right Side Panels (E,F). Locate Top
Panel (G) and lay finished side up on top of
completed assembly, using Bolts (BB) through the
pre-drilled holes in the Top Panel (G) and tighten.
7. Attach Back Panel (K) to the back of the completed
assembly from step 6. Using a Phillips head screw
driver, tighten small screws (II) through the
pre-drilled holes on the Back Panels (K).
CC
CC
x 3
x 4
Wood Dowel
Wood Dowel
BB x 6
Bolt

7
Fig. 9
H
H
D
D
Fig. 8
KK
JJ
J
I
Hardware Used
Hardware Used
KK
JJ
x 2
x 12
Knob (with bolt)
Shelf Pin

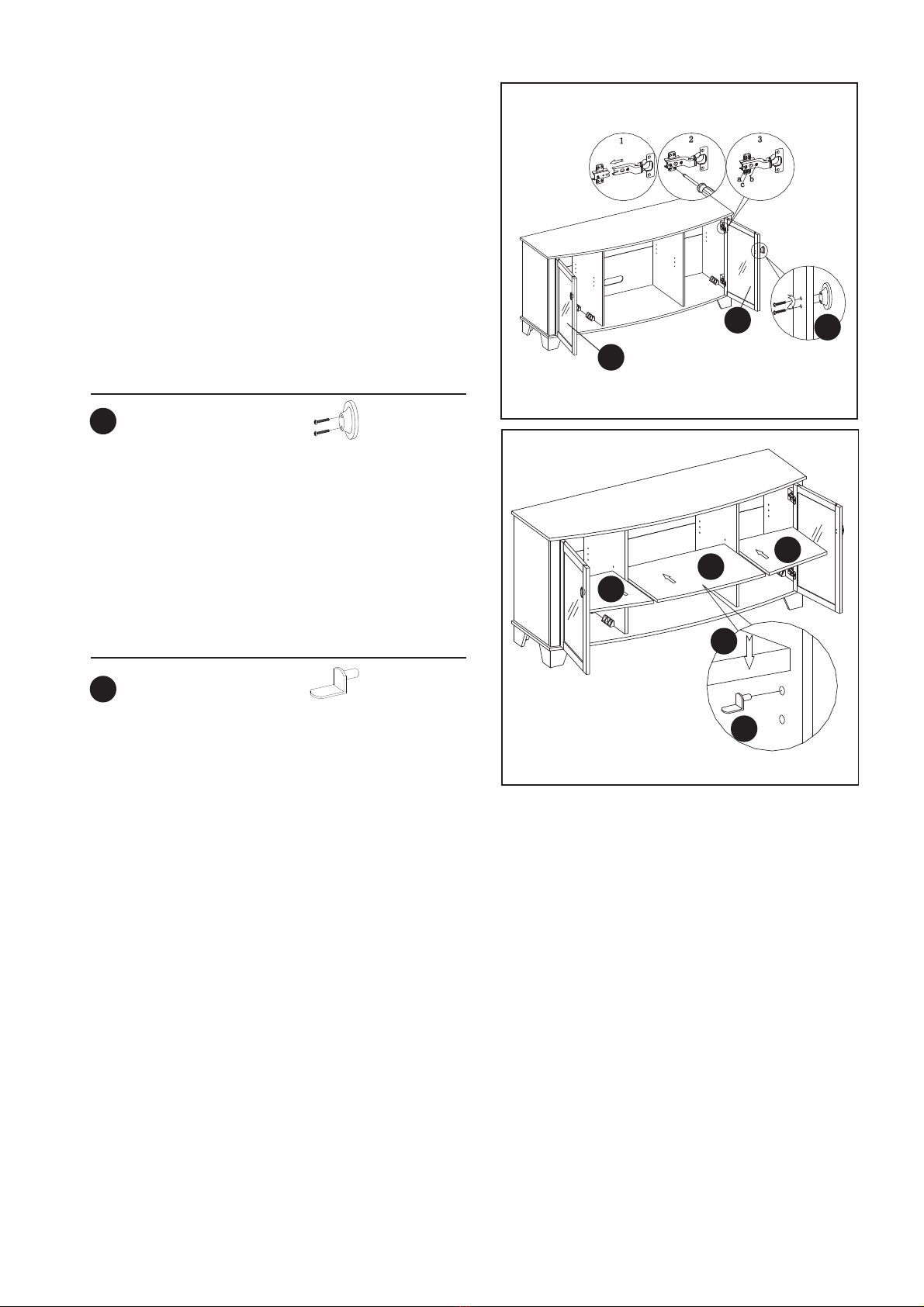

8. Locate Right Front Door (J) and Left Front Door (I).
Slide door hinge keyhole into panel hinge bracket.
(Diagram 1)
Use Phillips Head Screwdriver to tighten screws.
(Diagram 2)
TO ADJUST HINGES
To adjust door forward or backward change keyhole
slot position. (As Shown In Diagram 3a)
To adjust door right or left loosen/tighten screw.
(As Shown In Diagram 3b)
To adjust door up or down adjust bracket height.
(As Shown In Diagram 3c)
Attach the Knob (KK) to the Left Front Door (I) and
Right Front Door (J), use the bolts attached through
the pre-drilled holes in the doors. Then use a Phillips
Head Screwdriver to tighten the bolts.
9. Choose desired height of Shelves (D, H) and place
the four Shelf Pin (JJ) into same height shelf holes
inside side panels. Insert Wood Shelves (D, H), allow
Wood Shelves (D, H) to rest on the Shelf Pin (JJ).
06/27/11

8
TC59-4495
ADVERTENCIA: Esta unidad pretende solo ser utilizada para los productos y el peso
indicado. Utilizarlo con otros productos o productos más pesados que el peso indicado
puede causar inestabilidad y posibles daños.
Aviso: TVs con paneles planos con base de sport deben ser situados como es debido en
el centro de la base sin que sobresalga por cualquier sitio.
ORIENTADO A TELEVISIONES DE PLASMA/LCD DE 65” CON
UN PESO MÁXIMO DE 135 lb. (61.22 kg)
Français p. 15
English. 1
GABINETE PARA MEDIOS
MANUAL DEL PROPIETARIO
Twin-Star International, Inc.
Delray Beach, FL 33445
Hecho en China
Impreso en China
CARGA MÁXIMA: 30 LIBRAS (13.6 KILOS)
Correo electrónico: [email protected]
Línea para llamadas en inglés: 866-485-7879
Línea para llamadas en francés: 866-634-0147
Línea para llamadas en español: 866-485-7879
Servicio de atención al cliente:

9

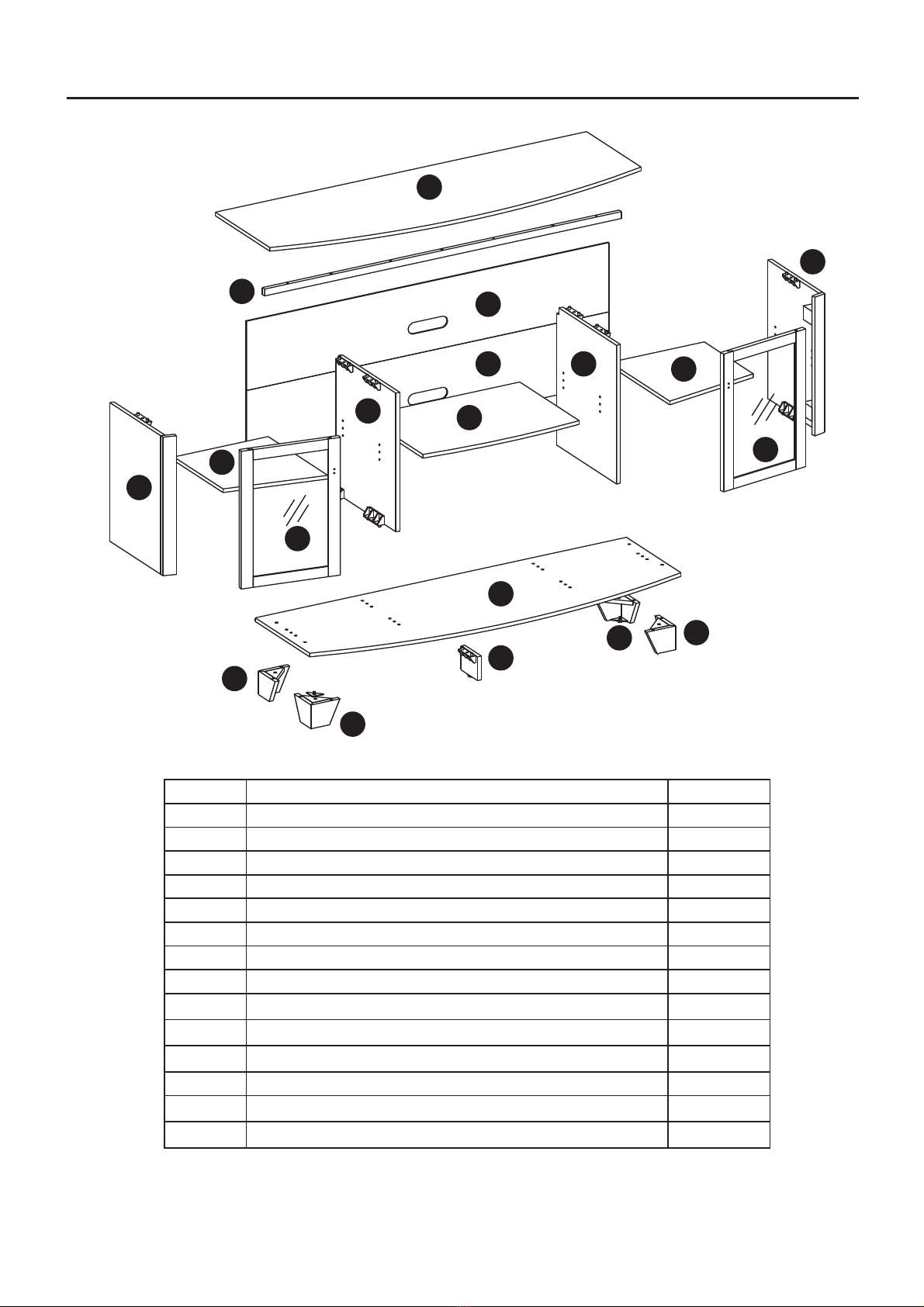

CONTENIDOS DEL PAQUETE
D
B
F
A
G
E
H
I
J
K
L
M
M
M
N
M
K
H
C
Parte Descripción Cantidad
A Panel Base 1
B Panel Lateral Derecho Central 1
C Panel Lateral Izquierdo Central 1
D Tabla de Madera Central 1
E Panel Lateral Izquierdo 1
F Panel Lateral Derecho 1
G Panel Superior 1
H Tabla De Madera 2
I Puerta Frontal Izquierda 1
J Puerta Frontal Derecha 1
K Panel Trasero 2
L Panel Cruzado Trasero 1
M Pata 4
N Panel de Soporte 1

10
CONTENIDOS HARDWARE
Parte Descripción Cantidad
Dibujo
(Mostrado en tamaño)
Perno
Perno
Espiga De Madera
Tornillo
Tornillo
Arandela
Bisagra
(G-1,G-2)
4
13
19
24
4
4
4
24
12
2
BB
CC
DD
EE
FF
GG
II
JJ
KK
AA
Clavijas Del Estante
Tornillo
Botón (Con Perno)
Bolígrafo de retoque 1
ZZ

11
PREPARACIÓN
Antes de empezar con el montaje del producto, asegúrese de que todas las partes están presentes.
Compare las partes con la lista del contenido del paquete y el diagrama de arriba. Si falta o está
dañada cualquier parte, no lo monte, instale u opere el producto. Contacte con el servicio al con-
sumidor para reemplazar dichas partes.
Tiempo estimado de montaje: 60 minutos
Herramientas requeridas para el montage (no incluidas): cabeza de destornillador Phillips, tijeras y
cuchillo.
INFORMACIÓN DE SEGURIDAD
ADVERTENCIA
• Antes del montaje, utilice con cuidado las tijeras o un cuchillo para cortar y desenvolver todas
las partes. Asegúrese de no desechar el hardware.
AVISO
• Tenga cuidado con el montaje de la nueva chimenea. Tome su tiempo y use el
hardware provisto y la cabeza del destornillador Phillips. Nunca ajuste demasiado los cerrojos.
• No se siente en ninguna parte del mantel.
• Todos los paneles están etiquetados de izquierda a derecha tal y como se ve en el frontal de la
unidad.
NSTRUCCIONES DE MONTAJE
Fig. 1
Herrajes utilizados
DD
GG
x 16
x 4
Tornillo
Bisagra
(G-1,G-2)
1. Adjunte la Bisagra (G-1) al Panel Lateral Izquierdo
(E) y el Panel Lateral Derecho (F), apriete los
tornillos (DD) a través de los agujeros
pre-agujereados.
F
DD
E
G-1

12
Fig. 3
Fig. 4
EE
EE
AA
BB
AA
BB
Fig. 2
CC
N
F
CC
CC
M
A
Herrajes utilizados
Herrajes utilizados
AA
BB
BB
CC
CC
EE
C
B
E
x 4
x 1
x 6
x 4
x 4
x 8
Perno
Perno
Perno
Espiga De Madera
Espiga De Madera
Arandela
I
DD
J
G-2
Herrajes utilizados
DD
GG
x 8
x 4
Tornillo
Bisagra
(G-1,G-2)
2. Adjunte la Bisagra (G-2) a la Puerta Frontal
Izquierda (I) y la Puerta Frontal Derecha (J), apriete
Tornillos (DD) a través de los agujeros
pre-agujereados.
3. Inserte Toneles de Madera (CC) en los agujeros del
Panel Base (A), empuje la pata (M), ajuste al Panel
Base, utilizando Tornillos (AA) y Arandelas (EE) a
través de los agujeros pre-agujereados en el Panel
Base (A) y después apriete. Adjunte el Panel de
Soporte (N) al Panel Base (A) utilizando Tornillos
(BB) a través de los agujeros pre-agujereados en el
Panel Base (A) con un destornillador Phillips y
apriete.
4. Inserte Toneles de Madera (CC) en los agujeros del
Panel Lateral Izquierdo (E), el Panel Lateral Derecho
(F), Apriete el Panel Lateral Derecho (E), el Panel
Lateral Izquierdo (F) y ajuste al Panel Base (A).
Localice el Panel Lateral Derecho Central (B) y el
Panel Lateral Izquierdo Central (C), utilizando
Tornillos (BB) a través de los agujeros
pre-agujereados del Panel Lateral Izquierdo Central
(B) y el Panel Lateral Derecho Central (C) y apriete.

13
Fig. 6
Fig. 7
Fig. 5
FF
G
CC
L
Herrajes utilizados
Herrajes utilizados
BB
G
II K
Herrajes utilizados
FF
II
x 4
x 24
Tornillo
Tornillo
CC
CC
x 3
x 4
Espiga De Madera
Espiga De Madera
BB x 6
Perno
5. Inserte Toneles de Madera (CC) en los agujeros de
la Panel Superior (G), empuje el Panel Cruzado
Trasero (L) al Panel Superior (G), utilizando
Tornillos (FF) a través de los agujeros
pre-agujereados del Panel Superior (G) y apriete.
6. Inserte toneles de Madera (CC) en los agujeros
pre-agujereados de los Paneles Laterales
Izquierdo y derecho (E,F). Coloque el Panel Superior
(G) y ponga la superficie acabada mirando hacia
arriba del montaje, utilizando Tornillos (BB) a través
de log agujeros pre-agujereados del Panel Superior
y apriete.
7. Adjunte el Panel Trasero (K) a la parte trasera del
montaje complete del paso 6. Utilizando un
destornillador Phillips, apriete los tornillos pequeños
(II) a través de los agujeros pre-agujereados del
Panel Trasero (K).

14
Fig. 9
H
H
D
D
Fig. 8
KK
JJ
J
I
Herrajes utilizados
Herrajes utilizados
KK
JJ
x 2
x 12
Botón
(Con Perno)
Clavijas Del
Estante
8. Localice la Puerta Delantero Derecho (J) y la Puerta
Delantero Izquierda (I). Deslice la ranura en forma
de cerradura de la bisagra situado sobre el panel.
(Diagrama 1)
Utilice un destornillador Phillips (cruciforme), para
apretar los tornillos. (Diagrama 2)
PARA AJUSTAR LAS BISAGRAS
Para ajustar la puerta hacia adelante o hacia detrás,
cambie la posición de la ranura en forma de
cerradura. (como se muestra en el diagrama 3a)
Para ajustar la puerta hacia la derecho o hacia la
Izquierda, apriete o destornille el tornillo.
(Como se muestra en el diagrama 3b)
Para ajustar la puerta hacia arriba o hacia abajo,
ajuste la altura del soporte de bisagra.
(Como se muestra en el diagrama 3c)
Fije el Botón (KK) a la Puerta Delantero Izquierda (I)
y la Puerta Delantero Derecho (J), utilice los pernos
fijos a través de los orificios pretaladrados en las
puertas. Después, utilice un destornillador Phillips
(cruciforme) para apretar los pernos.
9. Quite las Clavijas Para Tablas (JJ) de la bolsa. Elija
la altura deseada para la instalación de la Tabla
(D, H) e inserte las cuatro clavijas en los orificios de
misma altura, dentro de los paneles laterales. Inserte
la Tabla (D, H) y asegúrese de que la tabla descanse
sobre las Clavijas Para Tabla (JJ).
06/27/11

15
MEUBLE MULTIMÉDIA
TC59-4495
MANUEL DU PROPRIÉTAIRE
ATTENTION: Cette unité ne doit être utilisée qu’avec les produits et charges
maximales indiqués. L’usage avec d’autres produits ou des produits plus lourds
que la charge maximale indiquée peut causer une instabilité susceptible d’entraîner
des blessures.
Note: Les Ecrans Plats TV dotés d’une base de support doivent être placés bien au
centre du stand sans qu’il n’y ait surplomb d’un côté ou de l’autre.
S’ADAPTE AUX TELEVISIONS PLASMA/LCD JUSQU ‘A 65”
CHARGE MAXIMALE 135 lb. (61.22 kg)
Français p. 15
Español p. 8
Twin-Star International, Inc.
Delray Beach, FL 33445
Fabriqué en Chine
Imprimé en Chine
Courriel : [email protected]
Appel en anglais : 866-485-7879
Appel en français : 866-634-0147
Appel en espagnol : 866-485-7879
Pour le service à la clientèle :
PEUT SUPPORTER UNE CHARGE
MAXIMALE DE 13,6 kg (30 lb)

16
CONTENU EMBALLAGE
D
B
F
A
G
E
H
I
J
K
L
M
M
M
N
M
K
H
C
Pièce Description Quantité
A Panneau Base 1
B panneau central - côté gauche 1
C panneau central - côté droit 1
D Étagère Centrale en Bois 1
E Panneau latéral gauche 1
F Panneau latéral droit 1
G Panneau Supérieur 1
H Tablette en bois 2
I Porte Droite de gauche 1
J Porte Droite de Devant 1
K Panneau Arrière 2
L Le Panneau Barre Arrière 1
M Pieds 4
N Support Panneau 1

17
CONTENU MATERIEL
Pièce Description Quantité
(Indiqué par taille)
Boulon
Boulon
Chevilles en Bois
Vis
Vis
Rondelle
Charnière
(G-1,G-2)
4
13
19
24
4
4
4
24
12
2
BB
CC
DD
EE
FF
GG
II
JJ
KK
AA
Cheville pour tablette
Vis
Botón (Con Perno)
Crayon de retouche 1
ZZ

18
PREPARATION
Avant de démarrer le montage du produit, vérifier que toutes les pièces soient présentes.
Comparer les pièces que vous avez avec la liste du contenu et le diagramme ci-dessus. S’il y a
des pièces manquantes ou endommagées, ne pas essayer d’assembler, d’installer ou d’utiliser le
produit. Contacter le service client pour obtenir les pièces de remplacement.
Estimation de la Durée du Montage : 60 Minutes
Outils requis pour le Montage (non inclus): Tournevis cruciforme, ciseaux et cutter.
INFORMATION SUR LA SECURITE
AVERTISSEMENT
• Avant le montage, utiliser avec précaution des ciseaux ou un cutter pour découper et retirer
de l’emballage les différentes pièces. Assurez-vous de ne pas jeter le matériel.
ATTENTION
• Faites preuve de précautions lors du montage de votre nouveau foyer. Prenez votre temps
et utilisez le matériel fourni ainsi qu’un tournevis cruciforme de bonne qualité. Ne jamais
serrer les boulons trop fort.
• Ne s’asseoir sur aucune des pièces du manteau.
• Tout les panneaux sont étiquetés comme de gauche et de droite comme indiqué à l’avant de
l’unité.
INSTRUCTIONS POUR L’ASSEMBLAGE
Fig. 1
Matériel Utilisé
DD
GG
x 16
x 4
Vis
Charnière
(G-1,G-2)
1. Attachez la Charnière (G-1) au Panneau de Gauche
(E) et au Panneau de Droite (F). Serrez les Vis (DD)
à travers les trous pré-percés.
F
DD
E
G-1

19
Fig. 3
Fig. 4
EE
EE
AA
BB
AA
BB
Fig. 2
CC
N
F
CC
CC
M
A
Matériel Utilisé
Matériel Utilisé
AA
BB
BB
CC
CC
EE
C
B
E
x 4
x 1
x 6
x 4
x 4
x 8
Boulon
Boulon
Boulon
Chevilles en
Bois
Goujon en bois
Rondelle
I
DD
J
G-2
Matériel Utilisé
DD
GG
x 8
x 4
Vis
Charnière
(G-1,G-2)
2. Attachez la Charnière (G-2) à la Porte Gauche de
Devant (I) et à la Porte Droite de Devant (J). Serrez
les Vis (DD) à travers les trous pré-percés.
3. Insérez les Chevilles en Bois (CC) dans les trous du
Panneau Base (A), poussez les Pieds (M) contre le
Panneau Base, en utilisant les Boulons (AA) et les
Rondelles (BB) à travers des trous pré-percés du
Panneau Base (A) et ensuite serrez.
Attachez Support Panneau (N) au Panneau Base (A)
en utilisant les Boulons (AA) à travers les trous
pré-percés du Panneau Base (A) avec un tournevis
cruciforme et serrer.
4. Insérez les Chevilles en Bois (CC) dans les trous du
Panneau de Gauche (E), du Panneau de Droite (F),
poussez le Panneau de Gauche (E), le Panneau de
Droite (F) contre le Panneau Base (A) et ensuite
serrez.
Localisez le Panneau Central Coté gauche (B) et
le Panneau Central Côté Droite (C), à l’aide des
boulons (BB) à travers les trous pré-percés sur le
Panneau Central Coté gauche (B) et le Panneau
Central Côté Droite (C) et serrer.
