Twin-Star International 18E05 User manual

CONSUMER SAFETY INFORMATION
PLEASE READ THIS MANUAL BEFORE INSTALLING
AND OPERATING THIS APPLIANCE
WARNING!!
IF THE INFORMATION IN THIS MANUAL IS NOT FOLLOWED EXACTLY,
AN ELECTRIC SHOCK OR FIRE MAY RESULT CAUSING PROPERTY
DAMAGE, PERSONAL INJURY OR LOSS OF LIFE.
DO NOT STORE OR USE GASOLINE OR OTHER FLAMMABLE VAPORS
AND LIQUIDS IN THE VICINITY OF THIS OR ANY OTHER APPLIANCE.
Twin-Star International, Inc.
Delray Beach, FL 33483
In USA: 866-661-1218
In Canada: 866-374-9203
ELECTRIC FIREPLACE INSERT
HOMEOWNERS OPERATING MANUAL
ELECTRIC FIREPLACE INSERTS
MODELS 18E05, 23E05, 28E05 & 33E05
ALSO Requires-
Wood Fireplace Mantel
VENT FREE FIREPLACE WITH HEATER
Thank you and congratulations on your purchase of a Twin-star fireplace.
Please read the Installation & Operating Instructions before using this appliance.
IMPORTANT: Read all instructions and warnings carefully before starting installation.
Failure to follow these instructions may result in a possible electric shock, fire hazard
and/or injury and will void the warranty.
Installation of Electric Fireplace Insert, should take 15 minutes. The only tool required is a
Phillips head screwdriver, not supplied with this unit.
ATTENTION
E-1

IMPORTANT INSTRUCTIONS
1. Read all instructions before using this appliance.
2. This appliance is hot when in use. To avoid burns,
do not let bare skin touch hot surfaces. If provided,
use handles when moving this appliance. Keep
combustible materials, such as furniture, pillows,
bedding, papers, clothes and curtains at least 3 feet
(.9m) from the front of this appliance.
3. CAUTION: Whenever the heater is left operating
and unattended, extreme caution is necessary if
children or invalids are nearby.
4. If possible, always unplug this appliance when not
in use.
5. Do not operate any heater with a damaged cord or
plug or after the appliance malfunctions, or if it has
been dropped or damaged in any manner.
6. Any repairs to this fireplace should be carried out
by a qualified service person.
7. Under no circumstances should this fireplace
be modified. Parts having to be removed for
servicing must be replaced prior to operating this
fireplace again.
8. Do not use outdoors.
9. This heater is not intended for use in bathrooms,
laundry areas and similar indoor locations. Never
locate this appliance where it may fall into a bath-
tub or other water container.
10. Do not run cord under carpeting. Do not cover
cord with throw rugs, runners or the like. Arrange
cord away from traffic areas and where it will not
be tripped over.
11. To disconnect this appliance, turn controls to the
off position, then remove plug from outlet.
12. Connect to properly grounded outlets only.
13. This appliance, when installed, must be electrically
grounded in accordance with local codes or, in the
absence of local codes, with the current CSA C22.1
Canadian Electrical Code or for U.S.A. installa-
tions, follow local codes and the National Electrical
Code, ANSI/NFPA NO. 70.
14. Do not insert or allow foreign objects to enter any
ventilation or exhaust opening as this may cause
an electric shock or fire, or damage the appliance.
15. To prevent a possible fire, do not block air intakes
or exhaust in any manner. Do not use on soft
surfaces, like a bed, where opening may become
blocked.
16. This appliance has hot and arcing or sparking parts
inside. Do not use it in areas where gasoline, paint
or flammable liquids are used or stored. This fire-
place should not be used as a drying rack for cloth-
ing. Christmas stockings or decorations should not
be hung in the area of it.
17. Use this appliance only as described in the
manual. Any other use not recommended by the
manufacturer may cause fire, electric shock or
injury to persons.
18. Avoid the use of an extension cord because the
extension cord may overheat and cause a risk of
fire. However, if you have to use an extension cord,
the cord must be No. 14 AWG minimum size and
rated not less than 1875 Watts. The extension cord
must be a three wire cord with grounding type plug
and cord connection. The extension cord shall not
be more than 20 feet in length.

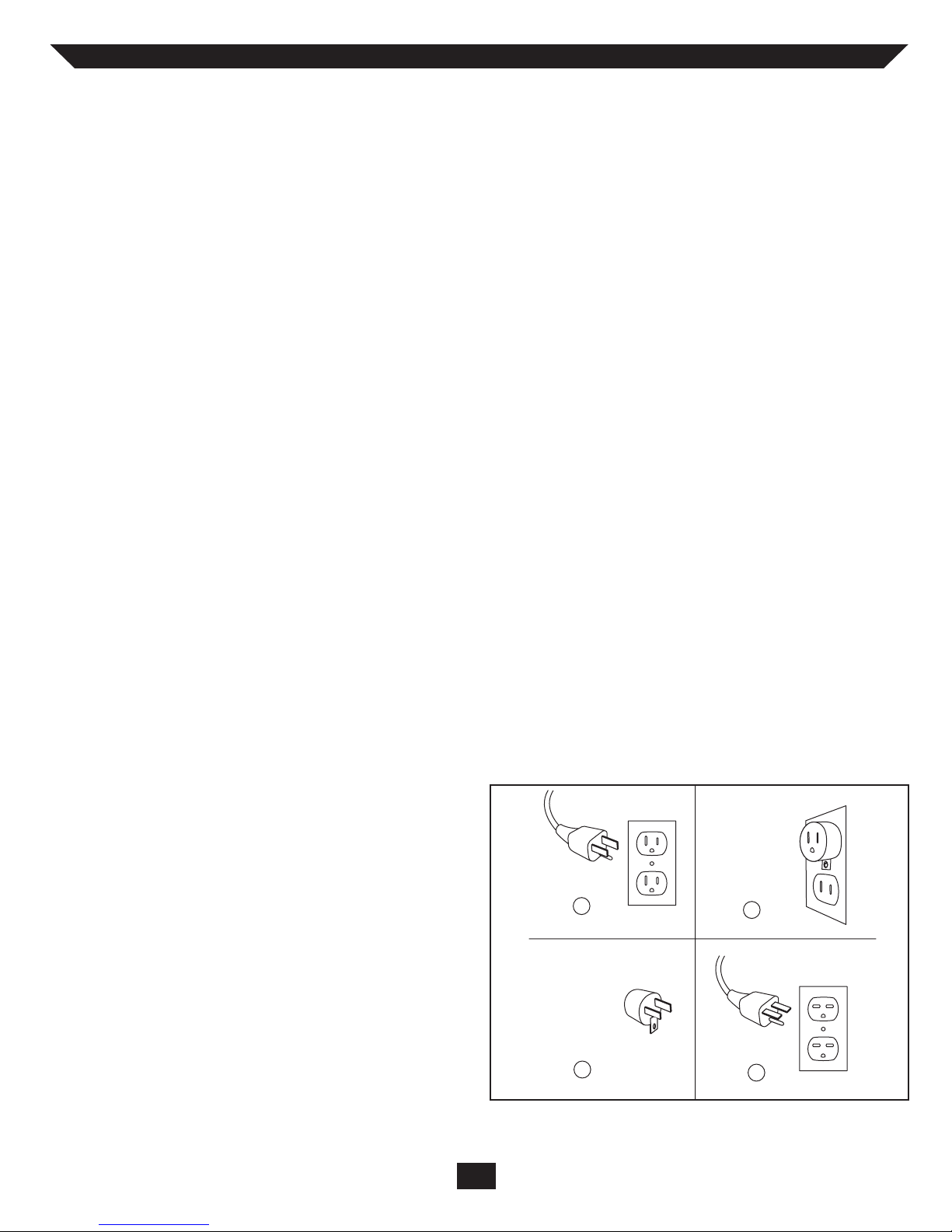

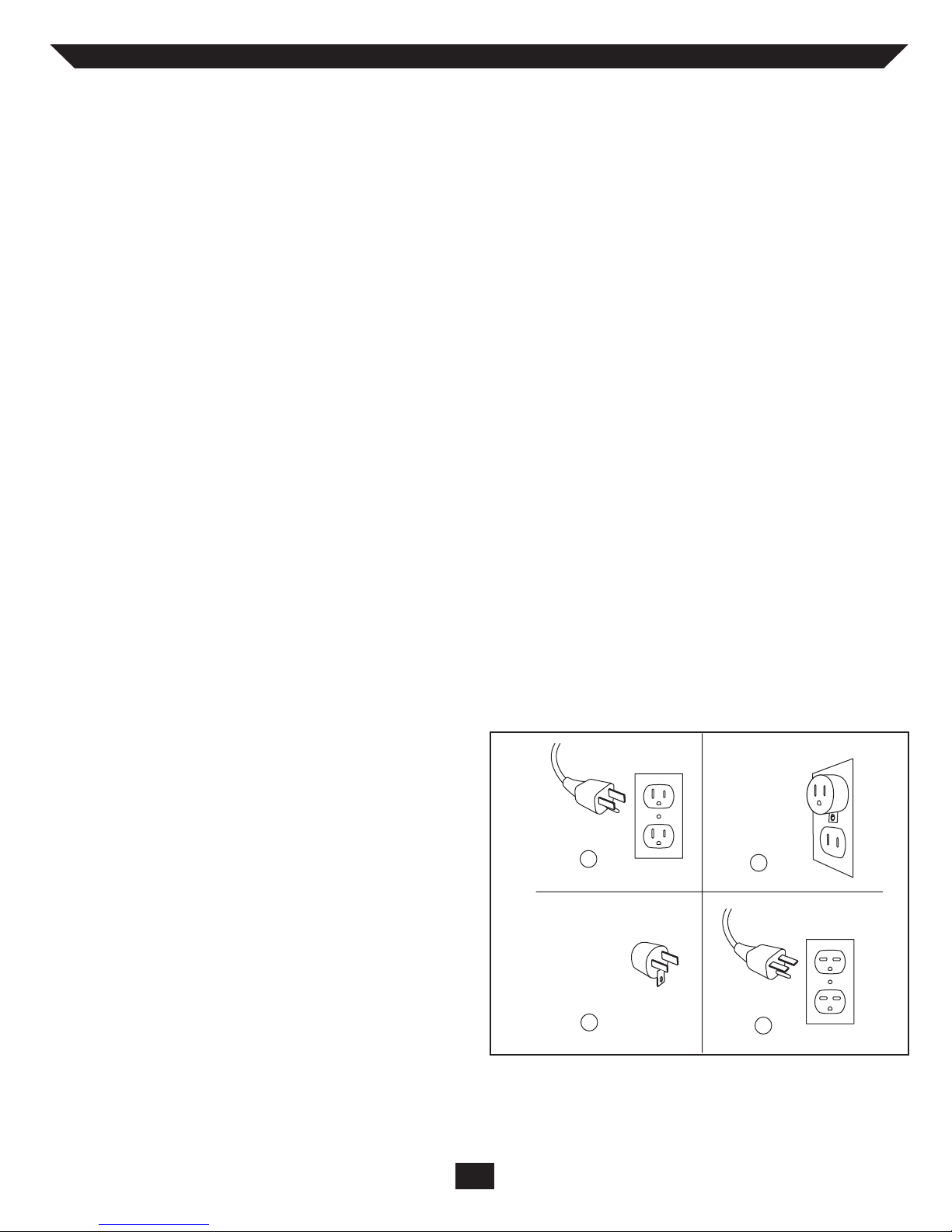

19. This heater is for use on 120 volts. The cord has a
plug as shown at A. An adapter as shown at C is
available for connecting three-blade grounding-
type plugs to two-slot receptacles. The green
grounding plug extending from the adapter must
be connected to a permanent ground such as a
properly grounded outlet box. The adapter
should not be used if a three-slot grounded
receptacle is available.
GROUNDING
PIN
METALSCREW
COVER OF GROUNDED
OUTLET BOX
GROUNDING
MEANS
ADAPTER
GROUNDING
PIN
AB
CD
E-2
SAVE THESE
INSTRUCTIONS
When using electrical appliances, basic precautions should allways be followed to reduce the risk of fire,
electrical shock, and injury to persons including the following:

INSTALLATION INSTRUCTIONS
Position your completed Wood Mantel close to its final location. Make sure you can access the back of the
Fireplace, as your Electric Fireplace Insert will be installed from the back.
Using a Phillips head screwdriver, remove the screws and the mounting brackets attached on either side of the fire-
places center opening. Next unpack the Electric Fireplace Insert carefully. Position insert behind fireplace with front
facing the wood mantel. With the help of an adult assistant, lift the Insert and gently slide it into the opening in the
mantel until the flange is flush against the inside of the fireplace. Make sure insert is centered left and right in the
opening. Be careful when placing insert and
adjusting, bottom of insert could scratch the
finish of the wood base/hearth of your fire-
place. Re-attach the mounting brackets with
the Phillips head screwdriver, and supplied
screws. DO NOT OVER TIGHTEN.
With the help of an assistant, carefully lift
completed unit and place it with the front
facing out in the final location you have
chosen for your fireplace. Make sure to
secure the electrical cord before lifting or
moving completed fireplace. When choosing
a final location, make sure you will have
clear access to a grounded electrical outlet.
Read and follow all instructions in this
manual before operating your new fireplace.

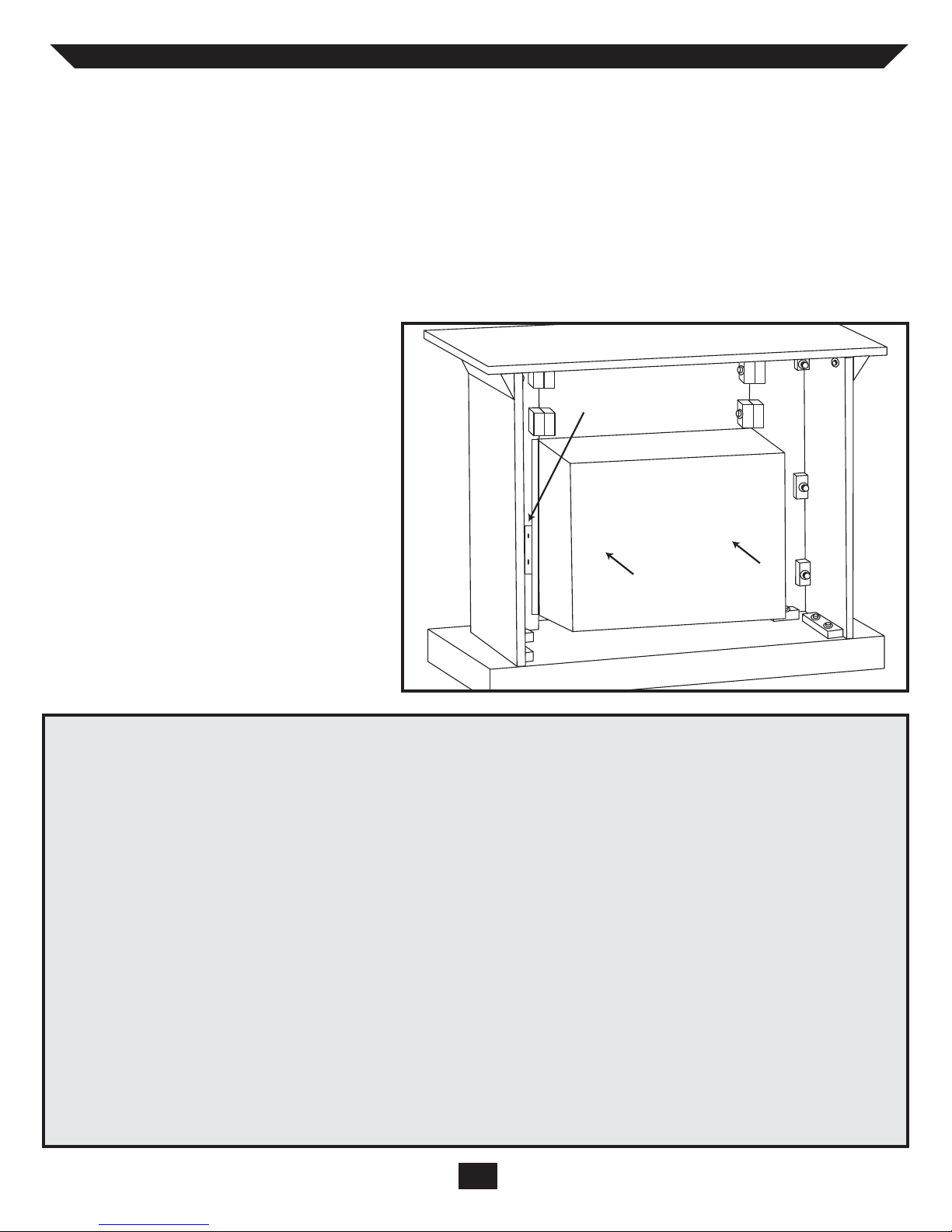

BACK VIEW
FIREPLACE
INSERT
FIREPLACE
INSERT
BRACKET
PARTS LIST
Part Number Description
18-E200200 Ember Bed/Log Grate/Logs
23-E200200 Ember Bed/Log Grate/Logs
28-E200200 Ember Bed/Log Grate/Logs
33-E200200 Ember Bed/Log Grate/Logs
E200300 1,500 Watt Heater
E200301 Cylindrical Fan
E200400 Master On/Off Switch
E200401 Knob for Brightness Control
E200402 Heater On/Off Switch
E200403 Down Light On/Off switch
E200404 Knob for Heater Temperature Control
E200500 E-12 Light Bulb sockets
E200502 Front Projection Screen
Part Number Description
E200504 Sheet Metal Flame Cut-out Screen
18-E200505 Flame Generator/Spinner
23-E200505 Flame Generator/Spinner
28-E200505 Flame Generator/Spinner
33-E200505 Flame Generator/Spinner
E200506 Flame Generator Drive Motor
33-E200506 Flame Generator Drive Motor
E200509 Angled Reflection Hood
28-E200510 Decorative Brick Panels
33-E200510 Decorative Brick Panels
E200603 Assembly Instructions/Warranty
E-3

Cold climate installation
recommendation: When installing this
unit against a non-insulated exterior
wall or chase, it is mandatory that the
outer walls be insulated to conform to
applicable insulation codes.
Voltage: 120VAC, 60 Hz
Total Amps: 12.5 Amps
Watts: 1500 Watts
ELECTRICAL SPECIFICATIONS
A 15 AMP, 120 Volt, 60 Hz circuit with a properly
grounded outlet is required. Preferably, the fireplace
will be on a dedicated circuit as other appliances on
the same circuit may cause the circuit breaker to trip
or the fuse to blow when the heater is in operation.
The unit comes standard with 6’ (1828 mm) three wire
cord, exiting from the rear of the fireplace. Plan the
installation to avoid the use of an extension cord. If an
extension cord must be used, it must be a minimum
ELECTRICAL CONNECTION
When choosing a location for your new fireplace,
ensure that the general instructions are followed.
Also, for best effect, install the fireplace out of direct
sunlight.
POSITIONING/LOCATING YOUR
ELECTRIC FIREPLACE
CLEARANCE TO
COMBUSTIBLES
Keep electrical cords, drapery, furniture and other
combustibles at least 3 feet(0.9M) from the front of
the heater and away from the sides.
TROUBLE SHOOTING GUIDE
PROBLEM SOLUTION
1. No power, switches do not light up 1a. Check that unit is plugged into a standard 120V outlet
2. Switches light up, but no flame effect 2a. Remove front kick plate and check for any broken light
bulbs or loose light bulbs
3. Down lights do not light up 3a. Remove front glass top bracket. Carefully lift glass out
of track. Check that both light bulbs inside the top of
the unit are not broken or loose
4. Logs Glow, flame effect does not work 4a. Open back of unit. Check to see if “spinner” is correctly
mounted at to the rear of unit
4b. Check to see if spinning motor is functioning.
If not, call customer service
5. Flame effect operates, but heater does not 5a. Check that heater switch is in “on”
blow warm air position. Switch should light up.
5b. Make certain that thermostat is turned toward the
“HI” position
14 AWG, three wire with grounding type plug connec-
tor and rated not less than 1875 Watts. The cord shall
not be more than 20 feet in length.
CLEANING TRIM
Clean the metal trim using a soft cloth, slightly
dampened with a citrus oil based product and buff
with a clean soft cloth. DO NOT use brass polish or
household cleaners as these products will damage the
metal trim. Citrus oil based products can be obtained
at supermarkets or hardware stores.
E-4

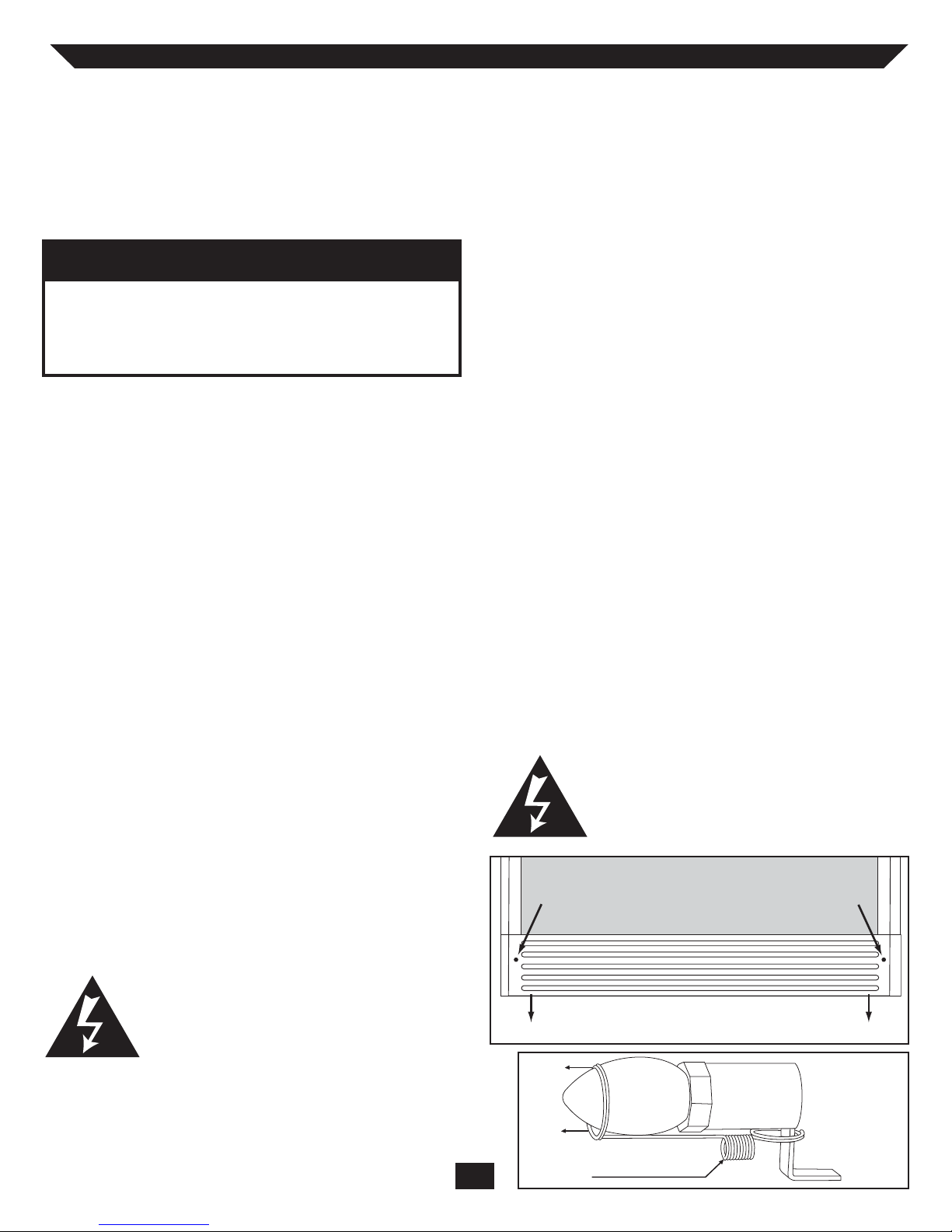

REPLACING THE LIGHT BULBS
(see illustration below). For convenience, if a bulb
burns out, it is a good idea to replace all of the bulbs
at the same time.
1.) Turn the master power switch off, then UNPLUG
the power cord from the wall.
2.) If fireplace has been operating, let the unit cool at
least 2 hours.
3.) Loosen the 2 screws recessed in the front kick plate
(see illustration below). Gently pull the kick plate
towards you (careful not to scratch the fireplace
hearth/base).
4.) Unhook the light bulb spring clip from the bulbs
then unscrew the bulbs. After replacing the bulbs
make sure to replace the light bulb spring clip.
5.) Remove light bulbs and replace with (3) clear 120V,
40 Watt E12 Socket base light bulbs, (2) bulbs for
18E05 Insert, via pull-out tray.
6.) Slide kick plate back into position and tighten
recessed screws. (Careful not to over tighten).
WARNING: Do not exceed 40 Watts per
bulb. Use of higher rated bulbs may
result in a fire, causing property dam-
age or personal injury.
3. Remove Kickplate to Access Lightbulbs
4. Replace all Lightbulbs
1. Loosen reccessed
phillips head screw
2. Loosen reccessed
phillips head screw
MAINTENANCE OF MOTORS
The motors used on the fan and the flame generator
assembly are pre-lubricated for extended bearing life
and require no further lubrication. However, periodic
cleaning/vacuuming of the fan/heater unit is recom-
mended. The louvers/vent in the control door should
be cleaned periodically, both inside and out. When the
control door is in the open position the heater
grill/screen should be vacuumed. The area around the
controls should also be kept clean. Make sure the unit
is turned OFF and unplugged whenever you are clean-
ing the heater or fireplace.
WARNING: Make sure the power is
turned off before proceeding. Any elec-
trical repairs or rewiring of this unit
should be carried out by a licensed elec-
trician in accordance with national and
local codes.
If repairing or replacing any electrical component or
wiring, the original wire routing, color coding and
securing locations must be followed.
WARNING: Electrical outlet wiring
must comply with local building codes
and other applicable regulations to
reduce the risk of fire, electrical shock
and injury to persons.
WARNING: Do not use this fireplace if
any part of it has been under water.
Immediately call a qualified service tech-
nician to inspect the fireplace and replace
any part of the electrical system.
Warning: Disconnect power before
attempting any maintenance or clean-
ing to reduce the risk of fire, electrical
shock or personal injury.
E-5
LIGHT BULB HOLDING SPRING
This fireplace uses (3) clear 120V, 40 Watt E12 Socket
base light bulbs (open small base, chandelier candle
type). The 18E05 insert only requires (2) clear 120V,
40 Watt E12 Socket bulbs, installed in a pull-out tray
accessible once the kickplate has been removed. The 40
Watt bulbs are accessed through the front kick plate

REPLACING THE
DOWNLIGHT BULBS
models 28E05 and 33E05
This fireplace uses (2) clear 120V, 4 Watt E12 sock-
et light bulbs (open, small base, night light type).
Tools required (1) Philips head screw-driver. For
convenience, if a bulb burns out, it is a good idea
to replace both bulbs at the same time.
1.) Turn the master power switch off, then
UNPLUG the power cord from the wall.
2.) If the fireplace has been operating, let the unit
cool for 2 hours.
3.) Open control panel door, locate and remove
the 3 screws in/between the door and main
body of the insert (illustration 1).
4.) Close the control panel door and pull the top
glass bracket towards you, away from the front
of the insert (illustration 2).
5.) Open the control panel door, using your hands
grab the rubber glass trim which is split in the
top center (illustration 2). Gently pull up on
the rubber glass trim, this will lift the front
glass up (illustration 3).
6.) Pull the glass only 1/2 of the way up and stop.
Reach underneath to access the downlight
bulbs (illustration 3)
7.) Unhook the light bulb spring clip from the
bulbs (illustration 4) then, unscrew the bulbs.
After replacing the bulbs make sure to replace
the light bulb spring clip.
8.) Follow the same steps in reverse order to rein-
stall the glass and the top glass bracket.
3 SCREWS
TOP GLASS BRACKET
REACH UNDER HERE
RUBBER GLASS TRIM
LIGHT BULB HOLDING SPRING
illustration 1
illustration 2
illustration 3
illustration 4
E-6

OPERATING INSTRUCTIONS
CONTROL FUNCTIONS
MAIN POWER - The Main Power switch supplies
power to all of the functions of the fireplace.
WARNING: During any service of this appliance, the
power to the unit must be turned off. First turn the
main power switch to the “OFF” position. Then
remove the electrical plug from the wall outlet.
HEATER - The Heater switch turns the heater element
and blower motor on and off. Heater should always be
turned on and off by this control only.
DOWN LIGHT (28E05 & 33E05 ONLY) -
The Down Light switch turns on the down lights that
illuminate inside of the firebox.
3 Switch Control Panel (models 28E05 and 33E05)
2 Switch Control Panel (models 23E05)
2 Switch Control Panel (models 18E05)
E-7
TEMPERATURE - The Temperature control knob
regulates the temperature level of the heater. Turning
the knob clockwise will increase the heat output. The
further the knob is rotated clockwise, the higher the set
point temperature. Turning the knob counter-clock-
wise will lower the set point temperature.
FLAME BRIGHTNESS - The Flame Brightness
control knob adjusts the flame brightness. Turning the
knob to the left (counter-clockwise) dims the lights and
flame effect. Turning the knob to the right brightens the
lights and flame effect.

BASIC WARRANTY:
Twin-Star International, Inc. (hereinafter referred to
collectively as the (“Company”) warrants that your
new Twin-star Electric Fireplace is free from manufac-
turing and material defects for a period of one year
from date of purchase, subject to the following condi-
tions and limitations.
1. This electric fireplace must be installed and operat-
ed at all times in accordance with the installation
and operating instructions furnished with the
product. Any unauthorized repair, alteration, will-
ful abuse, accident, or misuse of the product shall
nullify this warranty.
2. This warranty is non-transferable, and is made to
the original owner, provided that the purchase was
made through an authorized supplier of the com-
pany.
3. The warranty is limited to the repair or replacement
of part(s) found to be defective in material or
workmanship, provided that such part(s) have been
subjected to normal conditions of use and service,
after said defect is confirmed by the Company’s
inspection.
4. This warranty does not cover the light bulb(s)
included with the Twin-star Electric Fireplace.
5. The Company may, at its discretion, fully discharge
all obligations with respect to this warranty by
refunding the wholesale price of the defective
part(s).
6. Any installation, labor, construction, transportation,
or other related costs/expenses arising from defec-
tive part(s), repair, replacement, or otherwise of
same, will not be covered by this warranty, nor
shall the Company assume responsibility for same.
7. The owner/user assumes all other risks, if any,
including the risk of any direct, indirect or conse-
quential loss or damage arising out of the use, or
inability to use the product, except as provided by
law.
8. All other warranties – expressed of implied – with
respect to the product, its components and acces-
sories, or any obligations/liabilities on the part of
the Company are hereby expressly excluded.
9. The Company neither assumes, nor authorizes any
third party to assume, on its behalf, any other lia-
bilities with respect to the sale of the Twin-star
product.
10. The warranties as outlined within this document
do not apply to non Twin-star accessories used in
conjunction with the installation of this product.
This warranty is void if:
a. The fireplace is subjected to prolonged periods of
dampness or condensation.
b. Any unauthorized repair alteration, willful abuse,
accident, or misuse of the product.
c. You do not have the original receipt of purchase.
IF WARRANTY SERVICE IS NEEDED:
1) Contact the Company, at [e-mail],
or 1-866-661-1218. Make sure you have your war-
ranty, your sales receipt, and the model/serial num-
ber of your Twin-star product.
2) ANY AND ALL WORK DEEMED NECESSARY
MUST BE PERFORMED BY A REPAIR SPECIAL-
IST, DO NOT ATTEMPT TO DO ANY SERVICE
WORK YOURSELF.
1 YEAR WARRANTY
For Twin-star™ Electric Fireplace Models
Twin-Star International, Inc.
Delray Beach, FL 33483
In USA: 866-661-1218
In Canada: 866-374-9203
Made in China
Printed in China
revised 05/05
© 2005, Twin-Star International, Inc.
E-8

CONSIGNES DE SÉCURITÉ À L’USAGE DU CONSOMMATEUR
VEUILLEZ LIRE LE PRÉSENT MANUEL AVANT D’INSTALLER ET
D’UTILISER CET APPAREIL.
AVERTISSEMENT !
SI LES CONSIGNES DU PRÉSENT MANUEL NE SONT PAS RIGOUREUSEMENT
RESPECTÉES, LES RISQUES DE CHOC ÉLECTRIQUE OU D’INCENDIE
AUGMENTENT, POUVANT CAUSER DOMMAGES MATÉRIELS, BLESSURES COR-
PORELLES OU DÉCÈS.
NE PAS ENTREPOSER OU UTILISER DE L’ESSENCE OU AUTRES VAPEURS ET LIQUIDES
INFLAMMABLES À PROXIMITÉ DE CET APPAREIL OU DE TOUT AUTRE APPAREIL.
POÊLE ÉLECTRIQUE ENCASTRABLE
MANUEL D’UTILISATION À L’USAGE DES PROPRIÉTAIRES
POÊLES ÉLECTRIQUES ENCASTRABLES
MODÈLES NOS 18E05, 23E05, 28E05 ET 33E05
Merci et félicitations d’avoir acheté ce poêle Twin-star. Veuillez lire les instructions d’in-
stallation et d’utilisation avant de mettre en marche cet appareil.
IMPORTANT : Veuillez lire attentivement toutes les instructions et avertissements
avant de débuter l’installation. Le non-respect de ces instructions risquerait de causer
des chocs électriques, incendies ou blessures corporelles et annulerait la garantie.
L’installation du poêle électrique encastrable devrait prendre 15 minutes. Le seul outil
nécessaire est un tournevis à tête étoilée, non fourni avec cette unité.
Nécessite ÉGALEMENT : Le
manteau de cheminée en bois
ATTENTION
POÊLE À VENTILATION DIRECTE AVEC CHAUFFERETTE
F-1
Twin-Star International, Inc.
Delray Beach, FL 33438
Aux États-Unis : 1 866 661-1218
Au Canada : 1 866 374-9203

INSTRUCTIONS IMPORTANTES
1. Lisez toutes les instructions avant d’utiliser cet appareil.
2. Cet appareil est chaud pendant son utilisation. Pour
éviter toute brûlure, la peau nue ne doit jamais toucher
directement les surfaces chaudes. Si elles sont fournies,
utilisez les poignées pour déplacer cet appareil. Gardez
les matières inflammables _ comme les meubles,
coussins et oreillers, articles de literie, papiers, vête-
ments et rideaux _ à au moins 1 m (3 pi) de l’appareil.
3. AVERTISSEMENT : Lorsque la chaufferette fonctionne
sans surveillance, une prudence extrême est requise si
des enfants ou des personnes handicapées sont à prox-
imité.
4. Dans la mesure du possible, débranchez toujours cet
appareil lorsqu’il n’est pas utilisé.
5. Ne faites pas fonctionner un appareil de chauffage si le
cordon électrique ou la fiche sont abîmés, après une
défectuosité de l’appareil ou si ce dernier a été échappé
ou endommagé de quelque façon.
6. Toute réparation apportée à cet appareil doit être effec-
tuée par un technicien qualifié en entretien et en répa-
ration.
7. Cet appareil ne doit en aucun cas être modifié. Les
pièces retirées pour entretien ou réparation doivent être
remplacées avant de remettre le poêle en marche.
8. Ne pas utiliser à l’extérieur.
9. Cet appareil de chauffage n’est pas conçu pour être util-
isé dans une salle de bain, une salle de lavage ou autre
endroit humide à l’intérieur. Ne le placez jamais là où il
pourrait tomber dans une baignoire ou un autre récipi-
ent contenant de l’eau.
10. Ne glissez pas le cordon électrique sous un tapis. Ne
recouvrez pas le cordon d’une carpette, d’un tapis
d’escalier ou d’un autre tapis semblable. Éloignez le cor-
don des endroits passants où il pourrait faire trébucher.
11. Pour débrancher cet appareil, tournez les boutons de
réglage en position arrêt puis retirez la fiche de la prise
de courant.
12. Ne le branchez que dans une prise de courant conven-
ablement mise à la terre.
13. Une fois installé, cet appareil doit être mis à la terre con-
formément aux codes locaux ou, en l’absence de codes
locaux, selon le Code canadien de l’électricité CSA
C22.1 actuel ou, aux États-Unis, selon les codes locaux
et le National Electrical Code, ANSI/NFPA No 70.
14. N’insérez aucun objet dans la ventilation ou la bouche
d’évacuation, ce qui pourrait causer des chocs élec-
triques, un incendie ou des dommages
à l’appareil.
15. Afin d’éviter un incendie, ne bloquez d’aucune façon les
entrées ou sorties d’air. N’utilisez pas cet appareil sur
une surface molle, comme un lit, où l’ouverture pour-
rait être bloquée.
16. À l’intérieur de cet appareil se trouvent des pièces
chaudes qui produisent des étincelles. N’utilisez pas cet
appareil dans un endroit où sont entreposés ou utilisés
des liquides inflammables comme de l’essence, de la
peinture ou autre. Cet appareil ne doit pas être utilisé
comme séchoir pour les vêtements, et il ne faut pas
accrocher les bas et décorations de Noël à proximité.
17. N’utilisez cet appareil que de la façon prescrite dans ce
manuel. Tout autre usage non recommandé par le fabri-
cant pourrait causer un incendie, un choc électrique ou
des blessures corporelles.
18. Évitez l’utilisation d’une rallonge électrique, qui pourrait
surchauffer et s’enflammer. Toutefois, si vous n’avez pas
le choix d’utiliser une rallonge électrique, celle-ci devra
être d’un calibre minimal de 14 AWG et d’au moins 1 875
W. La rallonge doit être composée de trois fils conduc-
teurs avec une fiche de mise à la terre, et ne pas dépasser
20 pi de long.
19. Cet appareil de chauffage a été conçu pour être utilisé
sous une tension de 120 V. La fiche du cordon est mon-
trée en A. L’adaptateur montré en C est disponible pour
brancher des fiches à trois branches avec mise à la terre
dans des prises à deux fentes. La fiche verte de mise à la
terre qui sort de l’adaptateur doit être reliée à un coffret
de prises de courant convenablement mis à la terre.
L’adaptateur ne doit pas être utilisé lorsqu’une prise
mise à la terre à trois fentes est disponible.
AB
CD
Adaptateur
Systéme de
mise á la terre Branche de mise
á la terre
Vis de métal
Couvercle du boîtier
de la prise mise
á la terre
Branche de
mise á la terre
F-2
CONSERVEZ
CES INSTRUCTIONS
Quand vous utilisez un appareil électrique, les précautions suivante doiventtoujours être suivi
pour éviter les risques de feux, de déchargentélectrique et deblessures;

INSTRUCTIONS D’INSTALLATION
Placez votre manteau de cheminée en bois assemblé à proximité de son emplacement final. Assurez-vous d’avoir
accès à l’arrière du foyer, puisque votre poêle électrique encastrable sera installé à partir de l’arrière.
À l’aide d’un tournevis à tête étoilée, retirez les vis et les supports de fixation vissés de l’un ou l’autre des côtés de
l’ouverture centrale du foyer. Ensuite, déballez soigneusement le poêle électrique encastrable, et placez-le derrière
l’ouverture du foyer, la partie avant faisant face au manteau de cheminée. Avec l’aide d’un adulte, soulevez le
poêle encastrable et glissez-le doucement dans l’ouverture du manteau, jusqu’à ce que la collerette arrive au
même niveau que l’intérieur du foyer. Assurez-vous que le poêle encastrable soit parfaitement centré dans l’ou-
verture. Faites attention lorsque vous placez et ajustez le poêle encastrable car la partie inférieure du foyer pour-
rait égratigner le fini de la base de bois ou de
l’âtre de votre foyer. Revissez les supports de
fixation avec le tournevis à tête étoilée et les
vis fournies à cet effet. NE PAS TROP SER-
RER.
Avec l’aide d’un assistant, soulevez délicate-
ment l’unité assemblée et placez-la, le devant
faisant face à l’extérieur, à l’endroit choisi
pour votre foyer. Faites attention au cordon
électrique avant de soulever ou de déplacer le
foyer assemblé. Au moment de choisir l’em-
placement final, assurez-vous d’avoir un
accès direct à une prise mise à la terre.
Veuillez lire et suivre toutes les instructions
du présent manuel avant de mettre en
marche votre nouveau foyer.
Vue de l’arrière
Poêle
encastrable
Support de fixation
du poêle encastrable
LISTE DES PIÈCES DE RECHANGE
No de pièce Description
18-E200200 Lit de braise / grille pour bûches / Bûches
23-E200200 Lit de braise / grille pour bûches / Bûches
28-E200200 Lit de braise / grille pour bûches / Bûches
33-E200200 Lit de braise / grille pour bûches / Bûches
E200300 Chaufferette de 1 500 W
E200301 Ventilateur cylindrique
E200400 Commutateur principal marche / arrêt
E200401 Commutateur d’intensité de la luminosité
E200402 Commutateur marche / arrêt de la chaufferette
E200403 Commutateur marche / arrêt de chaleur élevée
E200404 Bouton de contrôle de la température de la
chaufferette
E200500 Douilles d’ampoules électriques E-12
No de pièce Description
E200502 Écran frontal de protection
E200504 Écran coupe-feu en tôle
18-E200505 Générateur et appareil de rotation des flammes
23-E200505 Générateur et appareil de rotation des flammes
28-E200505 Générateur et appareil de rotation des flammes
33-E200505 Générateur et appareil de rotation des flammes
E200506 Moteur du générateur de flammes
33-E200506 Moteur du générateur de flammes
E200509 Hotte réfléchissante en angle
28-E200510 Decorative Brick Panels
33-E200510 Decorative Brick Panels
E200603 Instructions d’assemblage / garantie
F-3

GUIDE DE DÉPANNAGE
PROBLÈME SOLUTION
1. Aucune alimentation électrique, 1a. Vérifiez que l’unité soit bien branchée dans une prise
les voyants ne s’allument pas. normale de 120 V.
2. Les voyants s’allument, mais 2a. Retirez la plaque de protection avant et vérifiez si des
aucun effet de flammes. ampoules sont brisées ou doivent être resserrées.
3. L’éclairage dirigé vers le bas ne fonctionne pas. 3a. Retirez le support de la vitre avant. Soulevez
soigneusement la vitre à l’extérieur de ses rails. Vérifiez si
les deux ampoules de la partie supérieure de l’unité sont
brisées ou si elles doivent être vissées davantage.
4. Les bûches s’illuminent, mais aucun 4a. Ouvrez l’arrière de l’unité. Vérifiez si le ventilateur est
effet de flammes bien monté à l’arrière de l’unité.
4b. Vérifiez si le moteur du ventilateur fonctionne. Si non,
appelez le service à la clientèle.
5. L’effet de flammes fonctionne, 5a. Vérifiez que le commutateur de la chaufferette est en
mais pas la chaufferette. position « MARCHE » pour pulser de l’air chaud.
Le voyant devrait s’allumer.
5b. Assurez-vous que le thermostat soit ajusté à la position
« ÉLEVÉE ».
Recommandation pour l’installation en
climat froid
Lorsque vous installez cette unité con-
tre un mur extérieur ou un cadre non
isolé, le contre-mur doit obligatoire-
ment être isolé selon les codes d’isola-
tion en vigueur.
Un circuit de 15 A, 120 V, 60 Hz avec une prise
adéquatement mise à la terre est nécessaire. De
préférence, le foyer devrait avoir un circuit dédié,
puisque d’autres appareils branchés sur le même cir-
cuit pourraient déclencher le disjoncteur ou faire
griller les fusibles lorsque la chaufferette est en
marche. L’unité standard comprend un cordon élec-
RACCORDEMENT ÉLECTRIQUE
AVERTISSEMENT : Le raccordement
des prises électriques doit être conforme
aux codes du bâtiment locaux et à tout
autre règlement en vigueur afin de
réduire les risques d’incendie, de choc
électrique et de blessures corporelles.
AVERTISSEMENT : N’utilisez pas cet
appareil s’il a été en tout ou en partie
immergé dans l’eau. Communiquez
immédiatement avec un technicien qual-
ifié en entretien et en réparation pour
qu’il inspecte le foyer et remplace les
pièces du système électrique.
AVERTISSEMENT : Débranchez l’ali-
mentation électrique avant l’entretien ou
le nettoyage afin de réduire les risques
d’incendie, de choc électrique ou de
blessures corporelles.
Au moment de choisir l’emplacement de votre nou-
veau foyer, assurez-vous de bien suivre toutes les
instructions. De plus, pour un meilleur effet, placez le
foyer loin des rayons directs du soleil.
MISE EN PLACE DE
VOTRE POÊLE ÉLECTRIQUE
trique de 6 pi (1 828 mm) à trois fils conducteurs sor-
tant à l’arrière du foyer. Planifiez l’installation pour
éviter d’avoir à utiliser une rallonge électrique. Si vous
n’avez pas le choix d’utiliser une telle rallonge, elle
doit être d’un calibre minimal de 14 AWG, d’au moins
1 875 W avec trois fils conducteurs et une fiche de
mise à la terre. Par ailleurs, elle ne doit pas dépasser 20
pi de long.
F-4

REMPLACEMENT DES AMPOULES
Cet appareil utilise trois ampoules claires de 120 V, 40
W sur douilles E12 (petite base dégagée, de type
bougie de lustre). Le modèle encastrable 18E05 ne
nécessite que deux ampoules claires de 120 V, 40 W
sur douilles E12, installées dans un plateau coulissant
accessible une fois la plaque de protection retirée.
Les ampoules de 40 W sont accessibles par la plaque
de protection frontale (voir l’illustration ci-dessous).
Pour des raisons de commodité, nous recommandons
de changer toutes les ampoules en même temps
1.) Placez le commutateur principal en position arrêt, puis
débranchez le cordon électrique de la prise murale.
2.) Si le foyer vient tout juste de fonctionner et qu’il est
encore chaud, laissez-le refroidir pendant au moins
deux heures.
3.) Desserrez les deux vis enfoncées dans la plaque de pro-
tection frontale (voir l’illustration ci-dessous). Tirez
lentement la plaque de protection vers vous (faites
attention de ne pas égratigner l’âtre ou la base du
foyer).
4.) Décrocher le ressort qui est accroché sur les ampoules,
ensuite dévissez les ampoules. Après avoir remplacé
les ampoules, n'oubliez pas de réinstaller le ressort.
5.) Retirez les ampoules et remplacez-les par trois
ampoules claires de 120 V, 40 W sur douilles E12, ou
par deux ampoules pour le modèle encastrable 18E05,
par le plateau coulissant.
6.) Glissez la plaque de protection à sa place et resserrez
les vis encastrées. (Faites attention de ne pas trop ser-
rer).
AVERTISSEMENT : Ne dépassez pas 40
W par ampoule. L’utilisation d’am-
poules plus fortes pourrait causer un
incendie entraînant des dommages
matériels et blessures corporelles.
3. Retirez la plaque de protection pour accéder aux ampoules
4. Remplacez toutes les ampoules
1. Desserrez la vis à
tête étoilée encastrée
2. Desserrez la vis à
tête étoilée encastrée
Voltage : c.a. 120 V, 60 Hz
Intensité totale : 12.5 A
Watts: 1500 watts
SPÉCIFICATIONS ÉLECTRIQUES
NETTOYAGE DU CONTOUR
MÉTALLIQUE :
Nettoyez le contour métallique à l’aide d’un linge doux
légèrement humecté d’huile de citron, puis polissez
avec un linge doux et propre. N’UTILISEZ PAS de pro-
duits à polir le laiton ou de produits de nettoyage
domestique car ils pourraient endommager le contour
de métal. Les produits à base d’huile de citron sont
disponibles dans les supermarchés ou les quincailleries.
DÉGAGEMENT DES MATÉRIAUX
COMBUSTIBLES :
ENTRETIEN DES MOTEURS :
Les moteurs du ventilateur et du générateur de flammes
sont prélubrifiés pour une durée prolongée des roule-
ments et ne requièrent aucune lubrification addition-
nelle. Toutefois, il est recommandé de nettoyer et de
passer l’aspirateur régulièrement à l’intérieur du venti-
lateur et de l’unité de chauffage. Les clapets d’air et les
tuyaux de ventilation situés derrière la porte de contrôle
devraient être nettoyés de façon périodique, à l’in-
térieur comme à l’extérieur. Lorsque la porte de con-
trôle est ouverte, la grille ou l’écran de l’appareil de
chauffage devraient être nettoyés à l’aide de l’aspirateur.
La zone entourant les boutons de contrôle devrait
également demeurer propre. Assurez-vous que l’unité
est en position ARRÊT et débranché lorsque vous net-
toyez le générateur de chaleur ou le foyer.
AVERTISSEMENT : Assurez-vous que
l’appareil est débranché avant de com
mencer. Toute réparation électrique ou
tout remplacement du câblage électrique
de cette unité devrait être effectué par un
électricien agréé, conformément aux
codes nationaux et locaux.
Au moment de la réparation ou du remplacement de
pièces électriques ou du câblage, le cheminement
original des câbles, les codes de couleurs et la
sécurité des lieux doivent être respectés.
Gardez les cordons électriques, articles de draperie,
meubles et autres matériaux combustibles à au moins
3 pieds (0,9 m) à l’avant et sur les côtés de l’appareil
de chauffage.
F-5
AMPOULE TENANT LE RESSORT

F-6
REMPLACEMENT DES AMPOULES DE
L’ÉCLAIRAGE DIRIGÉ VERS LE BAS
Modèles 28E05 et 33E05
Ce foyer utilise deux ampoules claires de 120 V, 4
W sur douilles E12 (petite base dégagée, de type
veilleuse). Outil nécessaire : un tournevis à tête
étoilée. Pour des raisons de commodité, nous
recommandons de changer les deux ampoules en
même temps.
1. Placez le commutateur principal en position
arrêt, puis DÉBRANCHEZ le cordon électrique
de la prise murale.
2. Si le foyer vient tout juste de fonctionner, laissez
l’unité refroidir pendant au moins deux
heures.
3. Ouvrez la porte du tableau de contrôle, repérez
les trois vis situées dans/entre la porte et la
charpente principale du poêle encastrable et
retirez-les (illustration 1).
4. Fermez la porte du tableau de contrôle et tirez
le support de la vitre avant vers vous, en
l’éloignant du poêle (illustration 2).
5. Ouvrez à nouveau la porte du tableau de con-
trôle, saisissez avec vos mains la bordure de
caoutchouc de la vitre supérieure, qui se sépare
au centre en haut (illustration 3). Tirez douce-
ment sur la bordure de caoutchouc entourant
la vitre, ce qui libèrera la vitre avant (illustra-
tion 3).
6. Tirez la vitre seulement à moitié vers le haut et
arrêtez. Passez votre bras sous la vitre pour
accéder aux ampoules de l’éclairage dirigé vers
le bas (illustration 3).
7. Décrochez l’attache à ressort des ampoules
(illustration 4) puis dévissez celles-ci. Une fois
les ampoules remplacées, assurez-vous de
replacer l’attache à ressort des ampoules.
8. Suivez les mêmes étapes en ordre inversé pour
réinstaller la vitre et la bordure de caoutchouc
entourant la vitre supérieure
3 VIS
PARENTHÈSE DE
VERRE SUPÉRIEURE
EXTENSION
DESSOUS ICI
ÉQUILIBRE DE VERRE
EN CAOUTCHOUC
AMPOULE TENANT LE RESSORT
illustration 1
illustration 2
illustration 3
illustration 4

INSTRUCTIONS D’UTILISATION
FONCTIONS DE CONTRÔLE
ALIMENTATION PRINCIPALE – Le commutateur
principal alimente toutes les fonctions du foyer.
AVERTISSEMENT : L’unité doit être débranchée pen-
dant l’entretien ou la réparation de l’appareil. D’abord,
placez le commutateur principal à la position ARRÊT.
Puis retirez la fiche électrique de la prise murale.
CHAUFFERETTE – Le commutateur de la chauffer-
ette contrôle la mise en marche de l’élément du
générateur et du moteur du ventilateur.
LUMIÈRE INFÉRIEURE (MODÈLES 28E05 ET
33E05 SEULEMENT) – Le commutateur de
lumière inférieure contrôle les lumières qui s’allument
à l’intérieur du foyer.
TEMPÉRATURE – Le bouton de contrôle de la tem-
pérature règle le degré de température du générateur
de chaleur. Tournez le bouton vers la droite pour aug-
menter la production de chaleur. Plus vous tournez le
bouton dans ce sens, plus la température augmente.
Tournez le bouton vers la gauche pour abaisser la tem-
pérature.
LUMINOSITÉ DES FLAMMES – Le bouton
d’intensité des flammes ajuste la luminosité des
flammes. Tournez le bouton vers la gauche pour
réduire l’intensité de lumière et l’effet de flammes.
Tournez vers la droite pour augmenter l’intensité
de la lumière et l’effet de flammes.
3 panneaux de contrôle des commutateurs (modèles 28E05 et 33E05)
2 panneaux de contrôle des commutateurs (modèle 23E05)
2 panneaux de contrôle des commutateurs (modèle 18E05)
F-7

GARANTIE DE BASE :
Twin-Star International, Inc. (ci-après désigné collec-
tivement comme la « Compagnie ») garantit que, pour
une période d’un an à compter de la date d’achat,
votre poêle électrique Twin-star sera exempt de tout
défaut de fabrication et de matériel, sous réserve des
conditions suivantes :
1. Ce poêle électrique doit être installé et utilisé en
tout temps en conformité avec les instructions d’in-
stallation et d’utilisation fournies avec le produit.
Toute réparation ou modification non autorisée,
tout abus intentionnel, accident ou mauvais usage
du produit a pour effet d’annuler cette garantie.
2. Cette garantie n’est pas transférable et est accordée
au propriétaire original, à la condition que l’achat
ait été effectué par le biais d’un fournisseur autorisé
de la Compagnie.
3. La garantie se limite à la réparation ou au remplace-
ment des pièces qui révèlent un défaut de matériel
ou de fabrication, à la condition que ces pièces aient
été soumises à des conditions normales d’utilisation
et d’entretien, et après que lesdits défauts aient été
confirmés à la suite d’une inspection de la
Compagnie.
4. Cette garantie ne couvre pas les ampoules fournies
avec le poêle électrique Twin-star.
5. La Compagnie peut, à sa seule discrétion, se libérer
de toute obligation relative à la présente garantie en
remboursant le prix de gros des pièces défectueuses.
6. Les coûts et dépenses reliés à l’installation, la main-
d’œuvre, la construction, le transport ou autres
coûts reliés aux pièces défectueuses, leur réparation,
remplacement ou autre ne sont pas couverts par
cette garantie, et la Compagnie n’en assume pas la
responsabilité.
7. Le propriétaire ou usager assume tous les autres
risques, le cas échéant, notamment les pertes ou
dommages directs, indirects ou consécutifs
découlant de l’utilisation ou de l’incapacité d’utilisa-
tion du produit, sauf tel que prescrit par la loi.
8. Toutes les autres garanties – expresses ou implicites
– se rapportant au produit, à ses composantes et à
ses accessoires ou toutes les obligations et respons-
abilités de la Compagnie sont par la présente
expressément exclues.
9. La Compagnie n’assume ni n’autorise un tiers à
assumer en son nom toute autre responsabilité con-
cernant la vente d’un produit Twin-star.
10. La garantie décrite dans le présent document ne
s’applique pas aux accessoires autres que ceux de
marque Twin-star utilisés lors de l’installation de ce
produit.
La présente garantie est nulle si :
a. le foyer est exposé à l’humidité ou à la condensation
pendant de longues périodes ;
b. le produit a subi une réparation, une modification,
un abus intentionnel, un accident ou une mauvaise
utilisation ;
c. vous n’avez pas le reçu d’achat original.
SI UN ENTRETIEN OU UNE RÉPARATION COU-
VERT PAR LA GARANTIE EST REQUIS :
1) Communiquez avec la Compagnie à parts@twin-
starhome.com ou au 1 866 661-1218. Assurez-vous
d’avoir en mains votre garantie, votre reçu d’achat
et les numéros de modèle et de série de votre pro-
duit Twin-star.
2) TOUT TRAVAIL D’ENTRETIEN JUGÉ
NÉCESSAIRE DOIT ÊTRE EFFECTUÉ PAR UN
RÉPARATEUR SPÉCIALISÉ. NE TENTEZ PAS
D’EFFECTUER LE TRAVAIL DE RÉPARATION
VOUS-MÊME.
GARANTIE D’UN AN
Pour les modèles de poêles électriques Twin-starMC
Twin-Star International, Inc.
Delray Beach, FL 33483
Aux États-Unis : 1 866 661-1218
Au Canada : 1 866 374-9203
Fabriqué en Chine
Imprimé en Chine
Revu en 05/05
© 2005, Twin-Star International, Inc.
F-8

INFORMACIÓN DE SEGURIDAD DEL USUARIO
POR FAVOR LEA ESTE MANUAL ANTES DE INSTALAR
Y OPERAR ESTE ARTEFACTO
¡¡CUIDADO!!
SI NO SE SIGUEN EXACTAMENTE LAS INSTRUCCIONES EN ESTE MAN-
UAL, PUEDE OCURRIR UNA DESCARGA ELÉCTRICA O UN INCENDIO
CAUSANDO DAÑOS A LA PROPIEDAD, LESIONES PERSONALES O LA
PÉRDIDA DE VIDA.
NO ALMACENE NI UTILICE GASOLINA U OTROS VAPORES Y LÍQUIDOS INFLAM-
ABLES EN LA CERCANÍA DE ESTE O DE CUALQUIER OTRO ARTEFACTO.
Twin-Star International, Inc.
Delray Beach, FL 33483
En los E.E.U.U.: 866-661-1218
En Canadá: 866-374-9203
INSERTO DE CHIMENEA ELÉCTRICA
MANUAL DE OPERACIÓN DEL PROPIETARIO
INSERTOS DE CHIMENEA ELÉCTRICA
MODELOS 18E05, 23E05, 28E05 & 33E05
CHIMENEA SIN RESPIRADERO CON CALENTADOR
Gracias y felicitaciones por su compra de una chimenea de Twin-star.
Por favor lea las Instrucciones de Instalación y Operación antes de utilizar este artefacto.
IMPORTANTE Lea todas las instrucciones y advertencias cuidadosamente antes de
comenzar la instalación. El no cumplir con seguir estas instrucciones puede dar lugar a
una posible descarga eléctrica, el riesgo de incendio y/o de lesiones y anulará la garantía.
La instalación del Inserto de Chimenea Eléctrica debería llevar 15 minutos. La única
herramienta que se necesita es un destornillador de punta Phillips, que no se suministra
con esta unidad.
TAMBIÉN Requiere - La Repisa Manto
de Madera de Chimenea
ATENCIÓN
S-1

INSTRUCCIONES IMPORTANTES
1. Lea todas las instrucciones antes de usar este artefacto.
2. Este artefacto se calienta cuando está en uso. Para evitar
quemaduras, no deje que la piel desnuda toque las
superficies calientes. Si están provistas, use las manijas
para mover este artefacto. Mantenga los materiales com-
bustibles, tales como muebles, almohadas, ropa de
cama, papeles, ropa y cortinas a por lo menos 3 pies
(1m) de distancia de este artefacto.
3. PRECAUCIÓN: Siempre que se deje el calentador
operando y desatendido, es necesario tener extrema pre-
caución si es que hay niños o inválidos cerca.
4. Si es posible, desenchufe siempre este artefacto cuando
no esté en uso.
5. No opere ningún calentador con un cordón o enchufe
dañados ni después de un mal funcionamiento del arte-
facto, o si se ha dejado caer o si se ha dañado de alguna
manera.
6. Cualquier reparación de esta chimenea la debe realizar
una persona cualificada para dar servicio.
7. Bajo ninguna circunstancia se debe modificar esta
chimenea. Las piezas que tienen que quitarse para dar
mantenimiento deben ser reemplazadas antes de operar
esta chimenea otra vez.
8. No la utilice al aire libre.
9. Este calentador no está concebido para el uso en cuartos
de baño, áreas de lavado y lugares interiores similares.
Nunca coloque este artefacto donde pueda caerse en la
bañera o en otro recipiente de agua.
10. No pase el cordón debajo de la alfombra. No cubra la
cuerda con alfombras pequeñas, de corredor o similares.
Disponga la cuerda lejos de las áreas de tráfico y donde
no ocasione un tropezón.
11. Para desconectar este artefacto, gire los controles a la
posición de apagado, luego quite el enchufe del toma-
corriente.
12. Conecte en tomacorrientes correctamente puestos a
tierra solamente.
13. Este artefacto, cuando está instalado, se debe poner a
tierra eléctricamente de acuerdo con los códigos locales
o, en ausencia de códigos locales, con corriente CSA
C22.1 Código Eléctrico Canadiense o para las instala-
ciones de EE.UU. siga los códigos locales y el Código
Eléctrico Nacional, ANSI/NFPA No. 70.
14. No inserte ni permita la entrada de objetos extraños por
ninguna abertura de ventilación o de desfogue ya que
esto puede causar una descarga eléctrica o incendio, o
daños el artefacto.
15. Para evitar un posible incendio, no bloquee la toma o
salidas de aire de ninguna manera. No lo use sobre
superficies blandas tales como una cama, donde las
aberturas puedan ser bloqueadas.
AB
CD
Clavija
de tierra
Adaptador
Dispositivo
de Tierra Clavija
de tierra
Tornillo de Metal
Tapa de la caja
tomacorriente
con tierra
S-2
16. Este artefacto tiene piezas calientes y que forman arco o
que chispean en el interior. No lo use en las áreas donde
se utiliza o se almacena gasolina, pintura o líquidos
inflamables. Esta chimenea no debe ser utilizada como
estante para secar ropa, y no se debe colgar medias o
decoración de Navidad en su área.
17. Utilice este artefacto solamente como se describe en el
manual. Cualquier otro uso no recomendado por el fab-
ricante puede causar incendios, descargas eléctricas o
lesiones a las personas.
18. Evite el uso de un cordón de extensión porque el cordón
de extensión se puede recalentar y causar un riesgo de
incendio. Sin embargo, si usted tiene que utilizar un
cordón de extensión, el cordón deberá ser de una medi-
da mínima del No. 14 AWG y calificado para no menos
de 1875 vatios. El cordón de extensión debe ser un
cordón de tres alambres con el enchufe del tipo y conec-
tado a tierra. El cordón de extensión no será de más de
20 pies (6 m) en longitud.
19. Este calentador se usa en 120 voltios. El cordón tiene un
enchufe como el que se muestra en A. El adaptador que
se muestra en C está disponible para conectar enchufes
con tierra del tipo de tres cuchillas en receptáculos de
dos-ranuras. La clavija verde de tierra que sale del adap-
tador debe ser conectada a una tierra permanente tal
como una caja tomacorriente correctamente puesta a
tierra. El adaptador no se debe utilizar si se cuenta con
un tomacorriente de tres-ranuras puesto a tierra.
GUARDE ESTAS
INSTRUCCIONES.
Al utilizar aparatos eléctricos, siempre siga las siguientes sugerencias básicas para reducir el riesgo de fuego,
choque eléctrico (electrocución) y otros efectos dañinos:

INSTRUCCIONES DE INSTALACIÓN
Coloque su Repisa Manto de Madera de la Chimenea ya terminada cerca de su posición final. Asegúrese de tener
acceso a la parte de atrás de la chimenea, su Inserto de Chimenea Eléctrica será instalado desde atrás.
Utilizando un destornillador de punta Phillips quite los tornillos y los soportes de montaje adjuntos a un lado de
la abertura central de la chimenea. Después desempaquete cuidadosamente el Inserto de la Chimenea Eléctrica.
Coloque el inserto detrás de la chimenea con la parte delantera dando frente a la repisa manto de madera de la
chimenea. Con la ayuda de un ayudante adulto, levante el Inserto y deslícelo suavemente en la abertura de la
repisa manto de la chimenea hasta que el reborde esté rasante contra el interior de la chimenea. Asegúrese de que
el inserto esté centrado lateralmente en la abertura. Tenga cuidado al colocar y ajustar el inserto, la parte baja del
inserto podría rasguñar el acabado de la
base/hogar de madera de su chimenea.
Vuelva a colocar los soportes de montaje
con el destornillador de punta Phillips, y los
tornillos provistos. NO APRIETE EXCESI-
VAMENTE.
Con la ayuda de un asistente levante cuida-
dosamente la unidad terminada y póngala
con la parte delantera dando frente hacia
afuera en la ubicación final que usted haya
elegido para su chimenea. Asegúrese de suje-
tar el cordón eléctrico antes de levantar o de
mover la chimenea terminada. Al elegir una
ubicación final asegúrese de que tendrá claro
acceso a un tomacorriente puesto a tierra.
Lea y siga todas las instrucciones en este
manual antes de operar su nueva chimenea.
Vista Posterior
Inserto de
Chimenea
Soporte de
Inserto de Chimenea
LISTA DE PIEZAS
Número de Pieza Descripción
18-E200200 Lecho de Brasas/Rejilla de Leños/Leños
23-E200200 Lecho de Brasas/Rejilla de Leños/Leños
28-E200200 Lecho de Brasas/Rejilla de Leños/Leños
33-E200200 Lecho de Brasas/Rejilla de Leños/Leños
E200300 Calentador de 1,500 vatios
E200301 Ventilador Cilíndrico
E200400 Llave Maestra de Encendido
E200401 Perilla para Control del Brillo
E200402 Interruptor de Encendido del Calentador
E200403 Interruptor de Encendido de Máximo Calor
E200404 Perilla de Control de Temperatura del
Calentador
E200500 Portalámpara de Bombillas E-12
Part Number Description
E200502 Pantalla Delantera de Proyección
E200504 Pantalla de Llama Cortada de Hoja de Metal
18-E200505Generador/Rotador de Flamar
23-E200505 Generador/Rotador de Flama
28-E200505 Generador/Rotador de Flama
33-E200505 Generador/Rotador de Flama
E200506 Motor Impulsor del Generador de Llama
33-E200506 Motor Impulsor del Generador de Llama
E200509 Capucha Angulada de Reflexión
28-E200510 Decorative Brick Panels
33-E200510 Decorative Brick Panels
E200603 Instrucciones de Armado / Garantía
S-3

Recomendación para la instalación en
clima frío: Al instalar esta unidad con-
tra una pared exterior no-aislada, es
obligatorio que las paredes externas
estén aisladas para conformarse con los
códigos aplicables de aislamiento.
Se requieren un circuito de 15 amperios, 120 voltios,
60 hertzios con un tomacorriente correctamente
puesto a tierra. Preferiblemente, la chimenea estará en
un circuito dedicado ya que otros artefactos en el
mismo circuito pueden hacer que el interruptor se dis-
pare o vuele el fusible cuando el calentador esté en
operación. La unidad viene estándar con un cordón de
tres alambres con 6' (1828 milímetros), que sale de la
parte posterior de la chimenea. Planee la instalación
de modo de evitar el uso de un cordón de extensión. Si
tiene que utilizar un cordón de extensión, deberá ser
de un mínimo de 14 AWG, con un conectador del tipo
de enchufe de tres alambres con tierra y calificado
CONEXIÓN ELÉCTRICA
CUIDADO: El cableado del tomacorri-
ente debe cumplir con los códigos
locales del edificio y otras regulaciones
aplicables para reducir el riesgo de
incendio, de descarga eléctrica y de
lesión a las personas.
CUIDADO: No utilice esta chimenea si
alguna parte de ella ha estado debajo del
agua. Llame inmediatamente a un técni-
co cualificado de servicio para examinar
la chimenea y para reemplazar cualquier
parte del sistema eléctrico.
Cuidado: Desconecte la energía antes de
intentar cualquier mantenimiento o
limpieza para reducir el riesgo de incen-
dio, de descarga eléctrica o de lesión
personal.
Al elegir un lugar para su chimenea nueva, asegúrese
de seguir las instrucciones generales. También, para
un mejor efecto instale la chimenea fuera de la luz
directa del sol.
POSICIONAMIENTO/UBICACIÓN
DE SU TWIN-STARTM
CHIMENEA ELÉCTRICA
para no menos de 1875 vatios. El cordón no será de
más de 20 pies (6 m) en longitud.
Voltaje: 120VCA, 60 Hz
Total Amperios: 12.5 Amperios
Vat ios: 1500 vatios
ESPECIFICACIONES ELÉCTRICAS
S-4
GUÍA DE RESOLUCIÓN DE PROBLEMAS
PROBLEMA SOLUCIÓN
1. No tiene corriente, los interruptores no se 1a. Controle que la unidad esté enchufada en un tomacor-
encienden riente estándar de 120 voltios
2. Los interruptores se encienden, pero no 2a. Retire la placa de protección delantera y controle si
hay efecto de llama hay alguna bombilla rota o floja
3. Las luces bajas no se encienden 3a. Retire el soporte superior de vidrio delantero.
Con cuidado levante el vidrio del carril. Controle
que ambas bombillas dentro de la parte superior de
la unidad no estén rotas o flojas.
4. Los leños están incandescentes, el efecto 4a. Abra la parte trasera de la unidad. Controle si el
de llama no funciona “rotador de flama” está montado correctamente en
la parte posterior de la unidad
4b. Controle que el motor rotador está funcionando. Si no
lo está, llame a servicio al cliente
5. El efecto de llama funciona, pero el 5a. Controle que el interruptor del calentador está en la
calentador no larga aire caliente posición de encendido, “on”. La luz del interruptor
debería encenderse.
5b. Asegúrese de que el termostato esté girado hacia la
posición alta, “HI”
