Twinny Load S 27 User manual

(D) MONTAGEANWEISUNGEN (GB) FITTING INSTRUCTIONS (F) INSTRUCTIONS DE MONTAGE
(E) INSTRUCCIONES PARA SU MONTAJE (IT) ISTRUZIONI DI MONTAGGIO (NL) MONTAGE INSTRUCTIES.
S 27 Entsprechen die nachstehenden Sicherheits-und Qualitaetsnormen:
Statische Teste XP ISO/PAS 11154-A (September 2007) und DIN 75302 mit GS-KENNZEICHEN.
IST_TWS27_00_1605
1
ZOOM
(D) STOPFEN
(GB) INSERT
(F) ENFILER
(E) CUBRIR
(IT) INSERIRE
(NL) BEVESTIG
AB
1
1
2
2

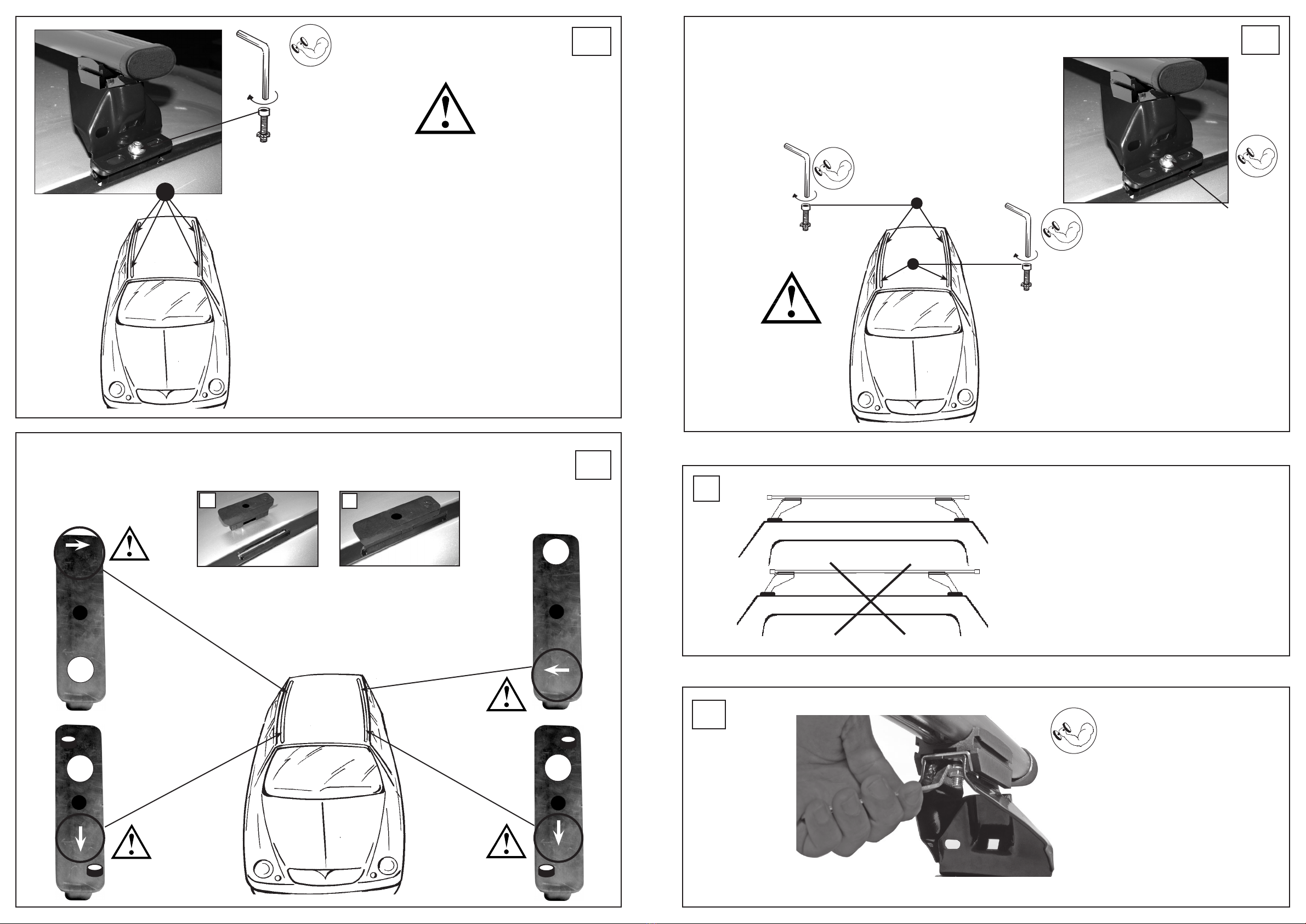

(D) Vom Fahrzeughersteller am Dach bzw. in den Türen vorgesehene Befestigungspunkte.
Siehe Pkw-Handbuch/Betriebsanleitung des Fahrzeugherstellers!.
(GB) Original manufacturers fixing points in the roof or in the door shut.
Chech in vehicle handbook.
(F) Les points de fixationdu constructeur à l’origine se trouvent sur le toit
ou le battant de la porte. Vérifier dans le manual technique de la voiture.
(E) Los anclajes originales se encuentran en el techo ó en el batiente de la puerta.
Verificar en el manual del veículo.
(IT) I punti di fissaggio originali sono sul tetto oppure sul battente della portiera.
Verificate sul manuale d’uso della vettura.
2A BMW: 1er (E81) 3D (07->12)
BMW: 1er (F21) 3D (12->)
BMW: 1er (E87) 5D (04->11)
BMW: 1er (F20) 5D (11->)
BMW: 3er (E90) Limousine 4D (05->08)
BMW: 3er (E90 LCI) Limousine 4D (08->11)
BMW: 3er (F30) Limousine 4D (12->)
BMW: 3er (E91) TOURING SW without railing (05->08)
BMW: 3er (E91 LCI) TOURING SW without railing (08->12)
BMW: 3er (E92) COUPÈ2D(05->10)
BMW: 3er (E92 LCI) COUPÈ2D(10->13)
BMW: 4er (F32) COUPÈ 2D (13->)
BMW: 4er (F36) GRAN COUPÈ 4D (14->)

6x35 mm
6x40 mm
5 Nm
5 Nm
5 Nm
3B
(D) AUTOS MIT VOM HERSTELLER VORGESEHENEN BEFESTIGUNGSPUNKTEN
(GB) CARS WITH PRE-EXISTING FIXING POINT FROM MANUFACTURER
(F) VOITURES AVEC POINTS DE RÉPÈRE PREVUS PAR LE CONSTRUCTEUR
(E) MODELOS CON PREDISPOSICION DEL FABRICANTE
(IT) MODELLI CON PREDISPOSIZIONE DELLA CASA AUTO
(NL) AUTO’S MET DOOR DE FABRIKANT VOORZIENE MONTAGEPUNTEN
(D) FESTSCHRAUBEN
(GB) TO SCREW
(F) VISSER
(E) APRETAR
(IT) AVVITARE
(NL) VASTSCHROEVEN (D) FESTSCHRAUBEN
(GB) TO SCREW
(F) VISSER
(E) APRETAR
(IT) AVVITARE
(NL) VASTSCHROEVEN
(D) FESTSCHRAUBEN
(GB) TO SCREW
(F) VISSER
(E) APRETAR
(IT) AVVITARE
(NL) VASTSCHROEVEN
6x35 mm
5 Nm
(D) AUTOS MIT VOM HERSTELLER VORGESEHENEN BEFESTIGUNGSPUNKTEN
(GB) CARS WITH PRE-EXISTING FIXING POINT FROM MANUFACTURER
(F) VOITURES AVEC POINTS DE RÉPÈRE PREVUS PAR LE CONSTRUCTEUR
(E) MODELOS CON PREDISPOSICION DEL FABRICANTE
(IT) MODELLI CON PREDISPOSIZIONE DELLA CASA AUTO
(NL) AUTO’S MET DOOR DE FABRIKANT VOORZIENE MONTAGEPUNTEN
(D) FESTSCHRAUBEN
(GB) TO SCREW
(F) VISSER
(E) APRETAR
(IT) AVVITARE
(NL) VASTSCHROEVEN
2B
BMW: 1er (E81) 3D (07->12)
BMW: 1er (F21) 3D (12->)
BMW: 1er (E87) 5D (04->11)
BMW: 1er (F20) 5D (11->)
BMW: 3er (E90) Limousine 4D (05->08)
BMW: 3er (E90 LCI) Limousine 4D (08->11)
BMW: 3er (F30) Limousine 4D (12->)
BMW: 3er (E91) TOURING SW without railing (05->08)
BMW: 3er (E91 LCI) TOURING SW without railing (08->12)
BMW: 3er (E92) COUPÈ2D(05->10)
BMW: 3er (E92 LCI) COUPÈ2D(10->13)
BMW: 4er (F32) COUPÈ 2D (13->)
BMW: 4er (F36) GRAN COUPÈ 4D (14->)
MERCEDES: A Class 5D (W169) (05->12) -B Class MPV (T245) (05->11)
MERCEDES: A Class COUPÈ3D (W169) (05->12)
3
3
1
2
AB
3A
MERCEDES: A Class 5D (W169) (05->12) -B Class MPV (T245) (05->11)
MERCEDES: A Class COUPÈ3D (W169) (05->12)
(D) Vom Fahrzeughersteller am Dach bzw. in den Türen vorgesehene Befestigungspunkte.
Siehe Pkw-Handbuch/Betriebsanleitung des Fahrzeugherstellers!.
(GB) Original manufacturers fixing points in the roof or in the door shut.
Chech in vehicle handbook.
(F) Les points de fixationdu constructeur à l’origine se trouvent sur le toit
ou le battant de la porte. Vérifier dans le manual technique de la voiture.
(E) Los anclajes originales se encuentran en el techo ó en el batiente de la puerta.
Verificar en el manual del veículo.
(IT) I punti di fissaggio originali sono sul tetto oppure sul battente della portiera.
Verificate sul manuale d’uso della vettura.
510 Nm
4OK
NO
(D)FESTSCHRAUBEN
(GB) TO SCREW (DOWN)
(F) VISSER (À FOND)
(E)APRETAR (A FONDO)
(IT) AVVITARE (A FONDO)
(NL) VASTSCHROEVEN
(D) LASTENTRÅGER AUF DEM DACH ZENTRIEREN
(GB) CENTRE THE UNIVERSAL BAR CARRIER ON THE ROOF
(F) CENTRER LE PORTE-TOUT SUR LE TOIT
(E) CENTRAR EL PORTAEQUIPAJES SOBRE EL TECHO
(IT) CENTRARE IL P. TUTTO SUL TETTO
(NL) PLAATS DE UNIVERSELE DRAGER IN HET MIDDEN VAN HET DAK

x4 Cod. VTBS08P30
x4 Cod. 32052/Z
x4 Cod. ROZB08016
x4 Cod. DDFZ08001
x4 Cod. 60328
x4 Cod. 32053/Z
x1 Cod. 57732
x4 Cod. 60243
x1 Cod. 32032/Z
x1 Cod. 57543
x4 Cod. 60285/TW
x4 Cod. 31060/V
x4 Cod. 60260
x2 Cod. VTBB06040 x6 Cod. VTBB06035
x4 Cod. ROZB06024 x4 Cod. ROZB06018
6x35 mm
6x40 mm
Ø 6x24 mm
Ø 6x18 mm
1
2
BMW
MERCEDES
3
2
1
x2 Cod. 63115
x1 Cod. 60248 x1 Cod. 60249 x2 Cod. 60250
x2 Cod. 63116
S 27 PARTS LIST
IST_TWS27_00_1605
x4 Cod. 60227/TW
x2 Cod. 37919/C

COVERS
ZOOM
ZOOM
1
2
3
“CLAK”
“CLAK”
“CLAK”
C
A
B
B
A(D) STOPFEN
(GB) INSERT
(F) ENFILER
(E) CUBRIR
(IT) INSERIRE
(NL) BEVESTIG
(D) STOPFEN
(GB) INSERT
(F) ENFILER
(E) CUBRIR
(IT) INSERIRE
(NL) BEVESTIG
(D) STOPFEN
(GB) INSERT
(F) ENFILER
(E) CUBRIR
(IT) INSERIRE
(NL) BEVESTIG
(D) STOPFEN
(GB) INSERT
(F) ENFILER
(E) CUBRIR
(IT) INSERIRE
(NL) BEVESTIG
(D) STOPFEN
(GB) INSERT
(F) ENFILER
(E) CUBRIR
(IT) INSERIRE
(NL) BEVESTIG
(D) MONTAGEANWEISUNGEN (GB) FITTING INSTRUCTIONS
(F) INSTRUCTIONS DE MONTAGE (E) INSTRUCCIONES PARA SU MONTAJE
(IT) ISTRUZIONI DI MONTAGGIO (NL) MONTAGE INSTRUCTIES
FINAL
A 14 / S 14
A 25 / S 25
A 27 / S 27
A 37 / S 37
A 47 / S 47
AB
