Twist Cozi User manual

GUIDE D’INSTALLATION / INSTALLATION GUIDE

COZI

Bras Blanc

White arms

S.V.P. IL EST IMPORTANT DE BIEN LIRE LES INSTRUCTIONS AVANT D’ASSEMBLER OU D’UTILISER LE PRODUIT.

CONSERVER CE GUIDE D’INSTALLATION. / PLEASE READ ALL INSTRUCTIONS CAREFULLY BEFORE ASSEMBLING AND

USING THIS PRODUCT. KEEP THIS GUIDE FOR FUTURE REFERENCE.

Imprimé au Canada - Printed in Canada - 90.0086

09.19

Merci d’avoir acheté un produit Twist

Thank you for purchasing a Twist product

Twist Production

Division de 9342-6148 québec inc

www.twistproduction.com 1

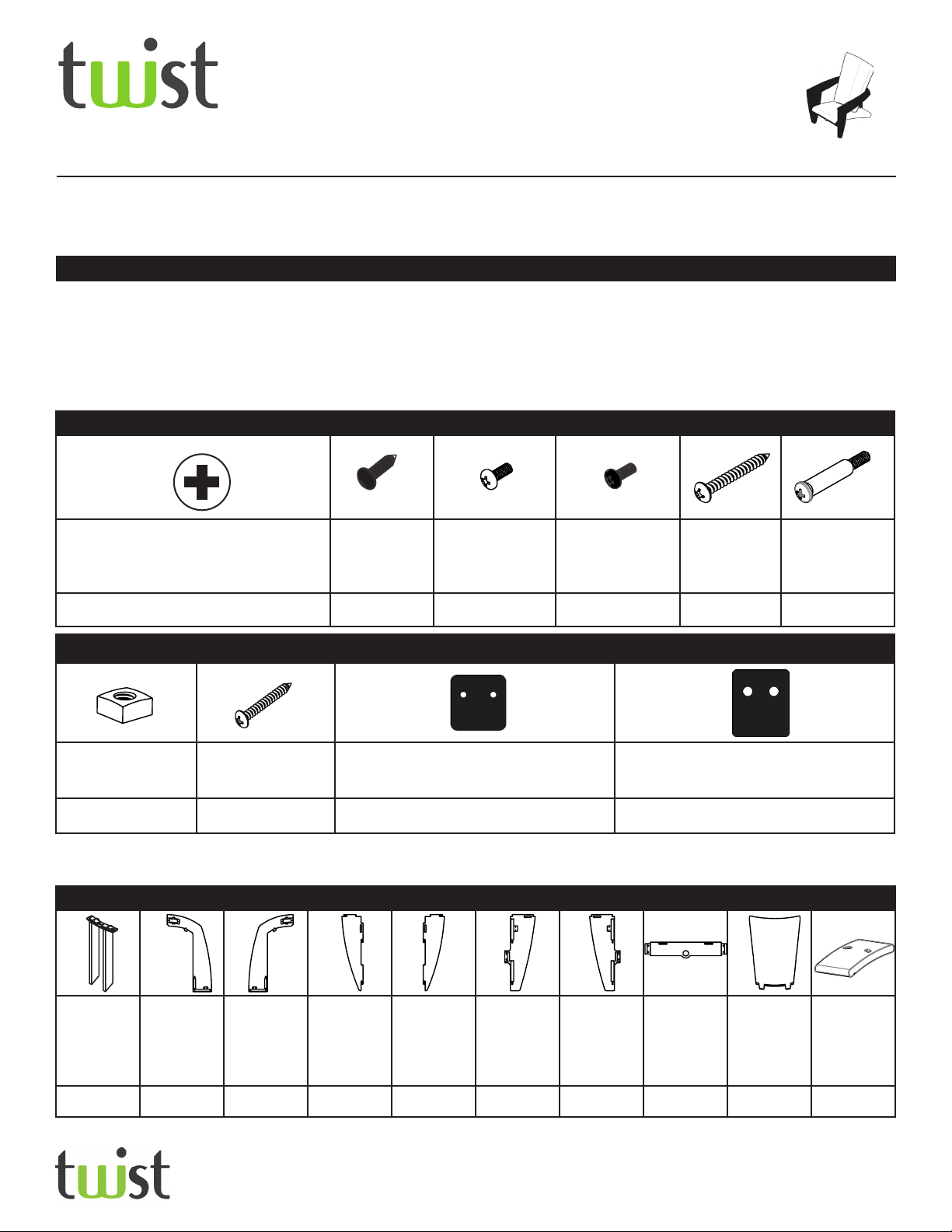

OUTILS REQUIS / REQUIRED TOOLS QUINCAILLERIE / HARDWARE

Tournevis

Screw driver

Vis #8 x 5/8’’

Screw #8 x 5/8’’

Vis 1/4-20 x 1/2’’

Screw 1/4-20 x 1/2’’

(INOX)

Vis 1/4-20 x 3/4’’

Screw 1/4-20 x 3/4’’

(NOIR/BLACK)

Vis #14 x 2’’

Screw #14 x 2’’

Vis 1/4 x 4’’ avec

espaceur

Screw 1/4 x 4’’

with spacer

PHILLIPS #2 x8 x2 x4 x4 x2

COMPOSANTES / COMPONENTS

A B C D E F G H I J

Support

arrière

Rear pillar

Appui bras

droit

Right Arm

holder

Appui bras

gauche

Left Arm

holder

Patte laté-

rale droite

Right Lat-

eral leg

Patte

latérale

gauche

Left Lateral

leg

Patte avant

droite

Right Front

leg

Patte avant

gauche

Left Front

leg

Traverse

Crosspiece

Dossier

Backrest

Assise

Seat

x1 x1 x1 x1 x1 x1 x1 x1 x1 x1

QUINCAILLERIE / HARDWARE

Écrou 1/4-20

Nut 1/4-20

Vis #8 x 1’’

Screw #8 x 1’’

Plaque d’ancrage A

Anchoring plate A

Plaque d’ancrage B

Anchoring plate B

x6 x4 x4 x2

TYPE A TYPE B

CONSEILS / ADVICE

• Assembler votre chaise sur une surface douce (ex.: tapis, carton) pour éviter les égratignures.

• Ne pas assembler avec des outils électriques ou à batteries.

• Assemble your chair on a soft surface (i.e.: carpet, cardboard) to prevent scratches

• Do not assemble with electrical tools, including battery powered ones

COZI

Bras Blanc

White arms

Imprimé au Canada - Printed in Canada - 90.0086

09.19

Merci d’avoir acheté un produit Twist

Thank you for purchasing a Twist product

Twist Production

Division de 9342-6148 québec inc

www.twistproduction.com 2

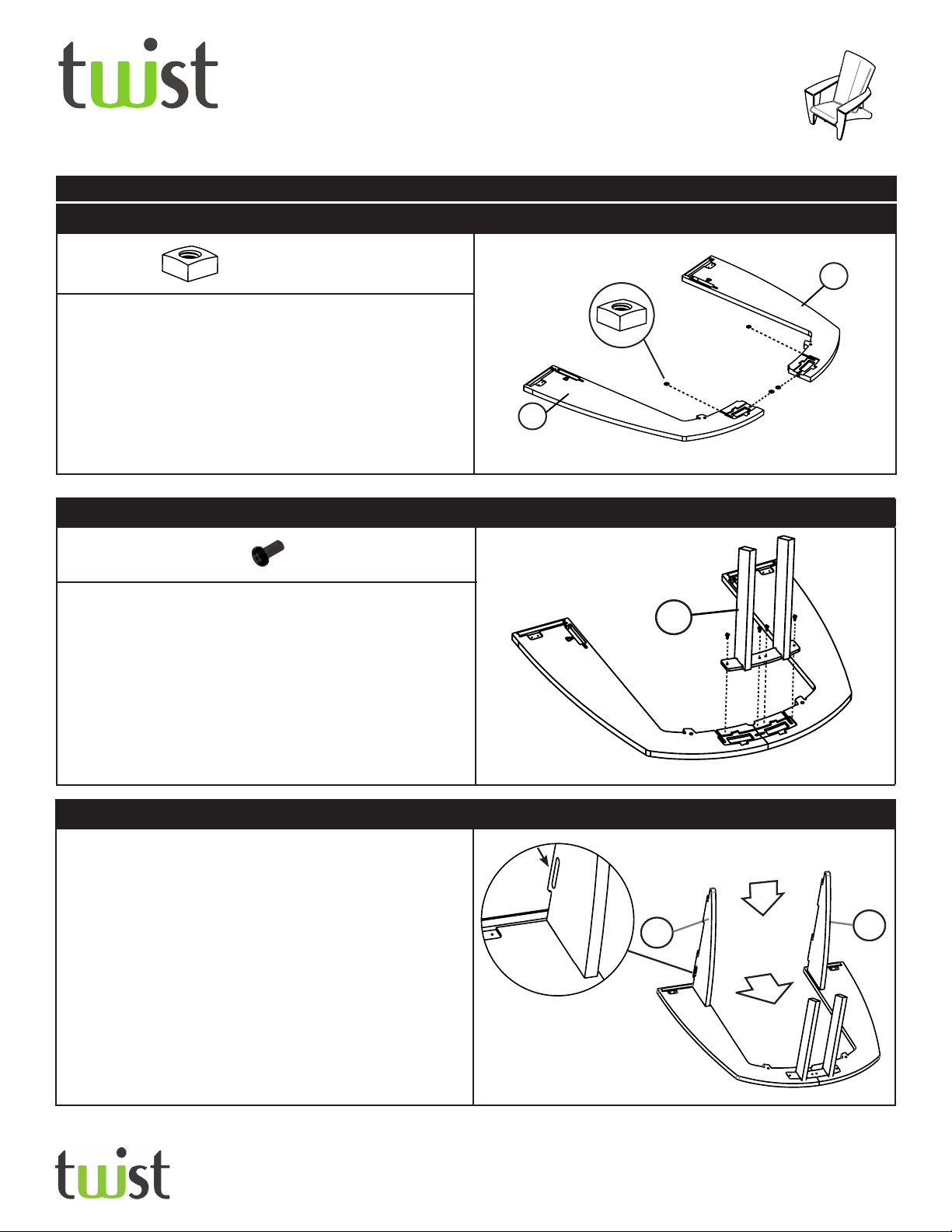

ETAPE 2 / STEP 2

1. Positionner les appuis-bras B et C côte à côte tel qu’illustré,

insérer l’assemblage A et visser fermement en employant les

4 vis noires.

1. Place the arm holders B & C side by side as shown and screw rmly

the assembly A using 4 black screws.

ASSEMBLAGE / ASSEMBLY

1/4-20 x 3/4’’ x 4

ETAPE 1 / STEP 1

1. Inserer 4 écrous à l’intérieur des fentes tel qu’illustré.

1. Insert 4 nuts into the slots as shown. 2

1/4-20 x 4

ETAPE 3 / STEP 3

1. Assembler les pattes latérales D et E en les insérant dans la

rainure et en poussant fermement. Employer un maillet de

caoutchouc si nécessaire. Attention: les rainures doivent être

à l’extérieur.

1. Assemble the lateral legs D & E by inserting them into their

respective slots and then slide in rmly. A rubber hammer may be

used to facilitate the procedure. Warning: the slots have to face

outside

Imprimé au Canada - Printed in Canada - 90.0086

09.19

Merci d’avoir acheté un produit Twist

Thank you for purchasing a Twist product

Twist Production

Division de 9342-6148 québec inc

www.twistproduction.com 3

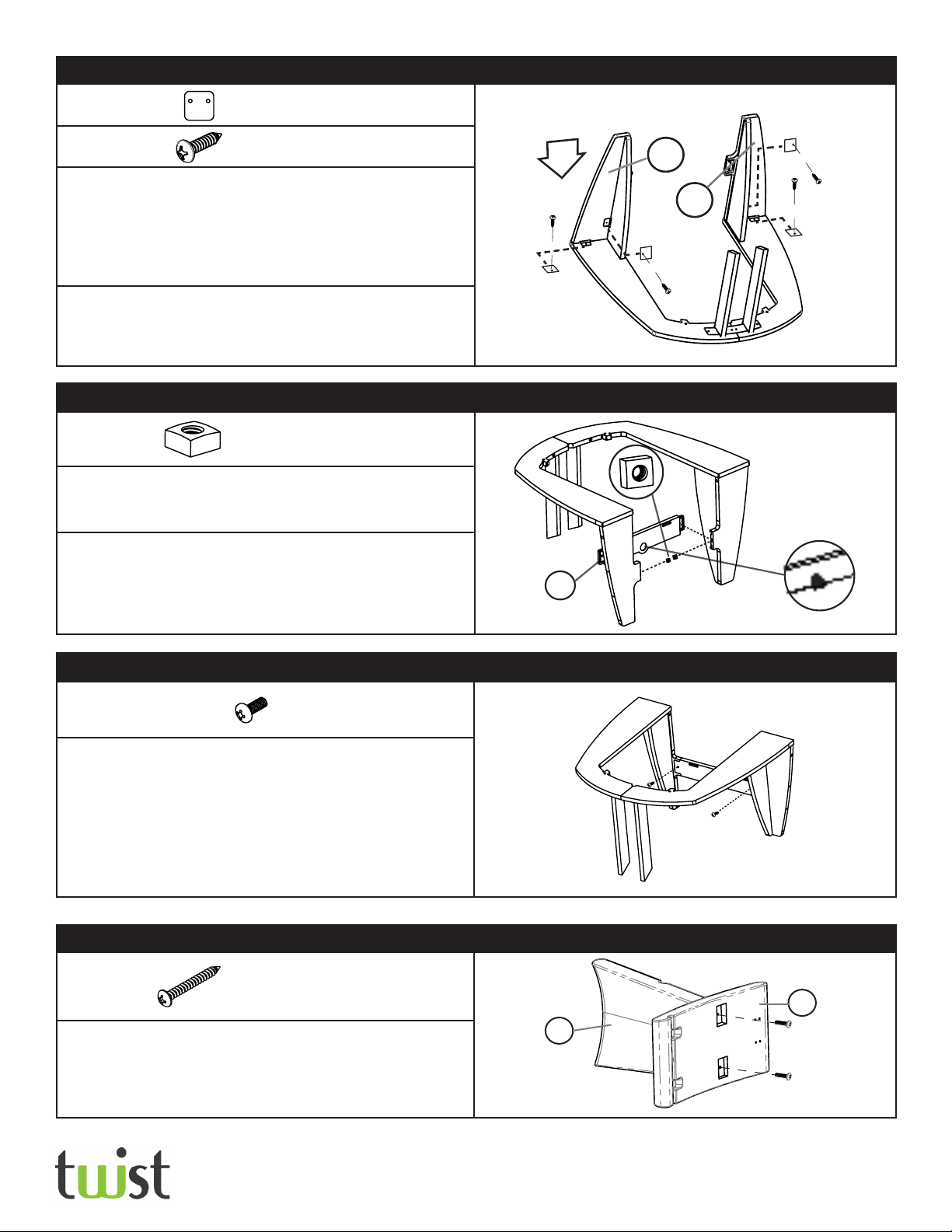

ETAPE 4 / STEP 4

1. Assembler les pattes avant F et G en les insérant dans la

rainure.Employer un maillet de caoutchouc si nécessaire.

1. Assemble the front legs F & G by sliding them in their respective

slots. A rubber hammer may be used to facilitate the procedure.

1. Positionner les 4 plaques d’ancrage TYPE-A dans les cavités et

visser fermement.

1. Insert the 4 anchor plates TYPE-A into the slots and screw rmly.

TYPE-A

1/4-20 x 1/2’’

#8 x 5/8’’

x 4

x 2

x 8

ETAPE 5 / STEP 5

1. Insérer 2 écrous à l’intérieur des fentes tel qu’illustré.

1. Insert 2 nuts into the slots as shown.

2. Assembler la traverse H avec les pattes avants F et G.

Important: le logo TWIST™ doit être tel qu’illustré.

2. Join the crosspiece with the front legs F & G. Important: the TWIST™

logo must be as pictured.

1/4-20 x 2

ETAPE 6 / STEP 6

1. Assembler la traverse avec 2 vis 1/4-20 x 1/2’’ dans les écrous.

1. Bolt the crosspiece using 2 screws 1/4-20 x 1/2’’ in the nuts.

ÉTAPE 7 / STEP 7

1. Assembler le dossier à l’assise avec 2 vis #14x2’’.

1. Assemble the backrest to the seat using #14x2’’ x2 screws.

#14 x 2’’ x 2

Imprimé au Canada - Printed in Canada - 90.0086

Twist est er de la qualité des produits qu’elle met sur le marché. Chaque composante est inspectée à chaque étape de sa fabrication. Pour conrmer l’entière

conance deTwist dans ses produits, la compagnie s’engage à garantir, au premier acheteur, pour une période de cinq (5) ans les composantes en rotomoulage

et d’un an (1) pour les autres composantes, contre tout vice de matériel et de fabrication. Pour les usages commerciaux la garantie est de un (1) an. La seule

obligation de Twist Production et le seul recours de l’acheteur sous la présente garantie limitée, sera l’obligation de remplacer ou de réparer les composantes

défectueuses pourvu que lesdites défectuosités ne soient pas attribuables à un usage abusif ou non conforme aux consignes du guide d’entretien. Pour

bénécier du service oert par la garantie, vous devez contacter Twist Production. Il est indispensable d’obtenir une permission écrite de Twist avant de

retourner, pour inspection, un produit défectueux. Tout produit défectueux dans les délais prévus par la garantie sera réparé ou remplacé FAB Québec, s’il

est envoyé à l’usine avec les frais de transport payés d’avance. Twist Production se réserve le droit d’accorder un crédit ou de remplacer le produit ou une

composante par des pièces neuves ou améliorées. En aucun cas Twist Production ne saurait endosser une responsabilité quelconque pour des dommages

indirects ou fortuits conséquemment à la vente et à l’utilisation de ses produits. Cette dénégation restera valide durant la garantie et après son expiration. Les

dispositions de cette garantie s’ajoutent aux garanties légales et autres droits et recours prévus par toute législation, sans les modier ni en soustraire quoi

que ce soit.

Twist is very proud of the quality it puts in its products. Each component is inspected at every manufacturing step. To conrm Twist’s total condence in its products, the

company guarantees the rst purchaser the rotational casting components for a 5-years period and the others components for a 1-year period against any defect in material

or manufacturing. The only Twist liability and the only recourse of the purchaser under this guarantee will be the obligation to replace or repair defective components as

long as the said defects are not attributable to improper usage or a usage that does not comply with the directives stated in the maintenance manual. To fully benet from

the service oered in the warranty, you may contact your retailer or Twist. A written permission from Twist is mandatory before returning a defective product for inspection.

Any product found defective within the delays stated in the warranty will be repaired or replaced FOB Quebec City if it is sent to the plant with freight costs paid in advance.

Twist reserves the right to credit or replace the product or component with new or upgraded parts. Under no circumstance would Twist accept any responsibility for indirect or

fortuitous damages in relation thereto the sale and usage of its products. This denial will remain valid throughout the warranty and after it expires. The warranty provisions

are in addition to the legal warranties and other rights and remedies pursuant to any legislation, without modifying them or excluding any part whatsoever.

GARANTIE / WARRANTY

Merci d’avoir acheté un produit Twist

Thank you for purchasing a Twist product

Twist Production

Division de 9342-6148 québec inc

www.twistproduction.com 09.19 4

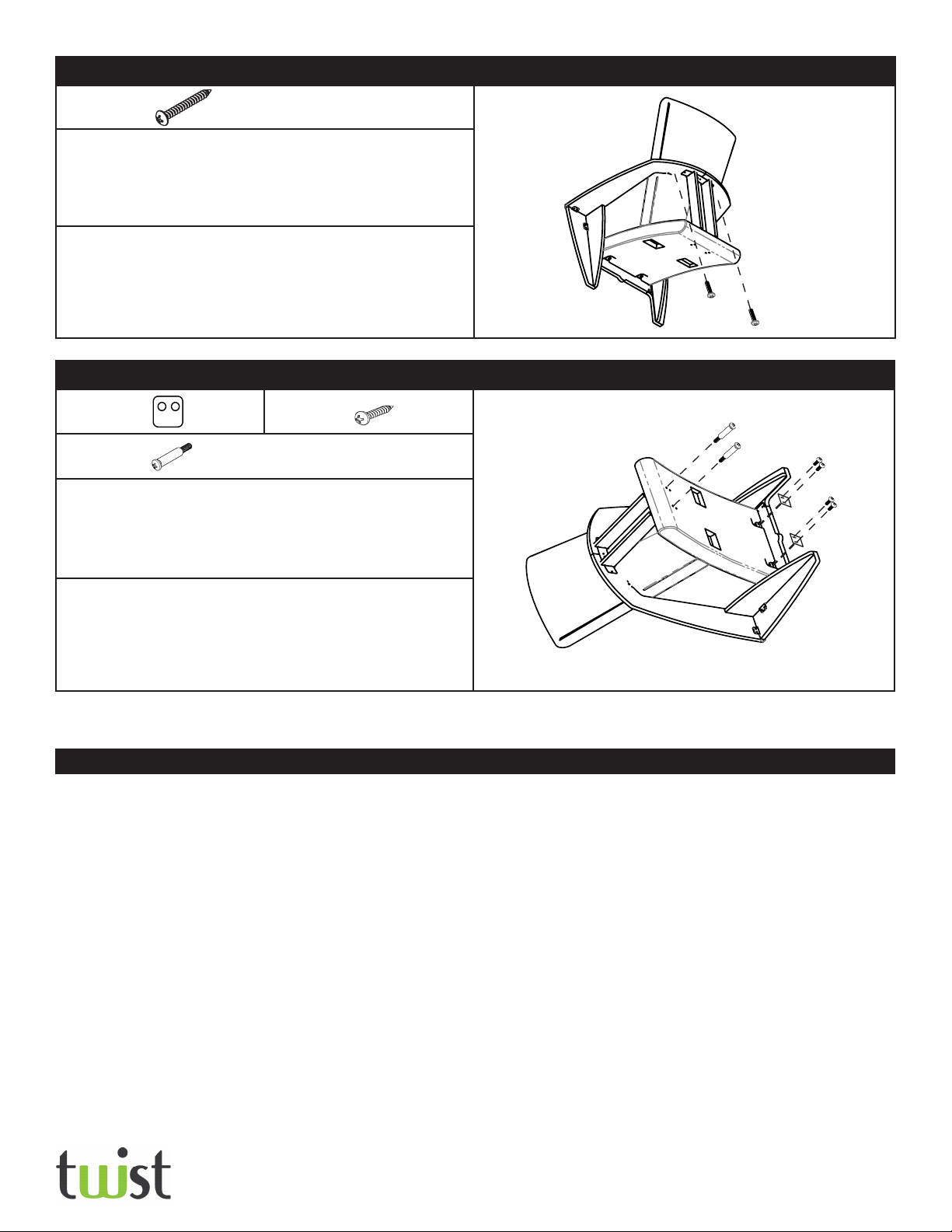

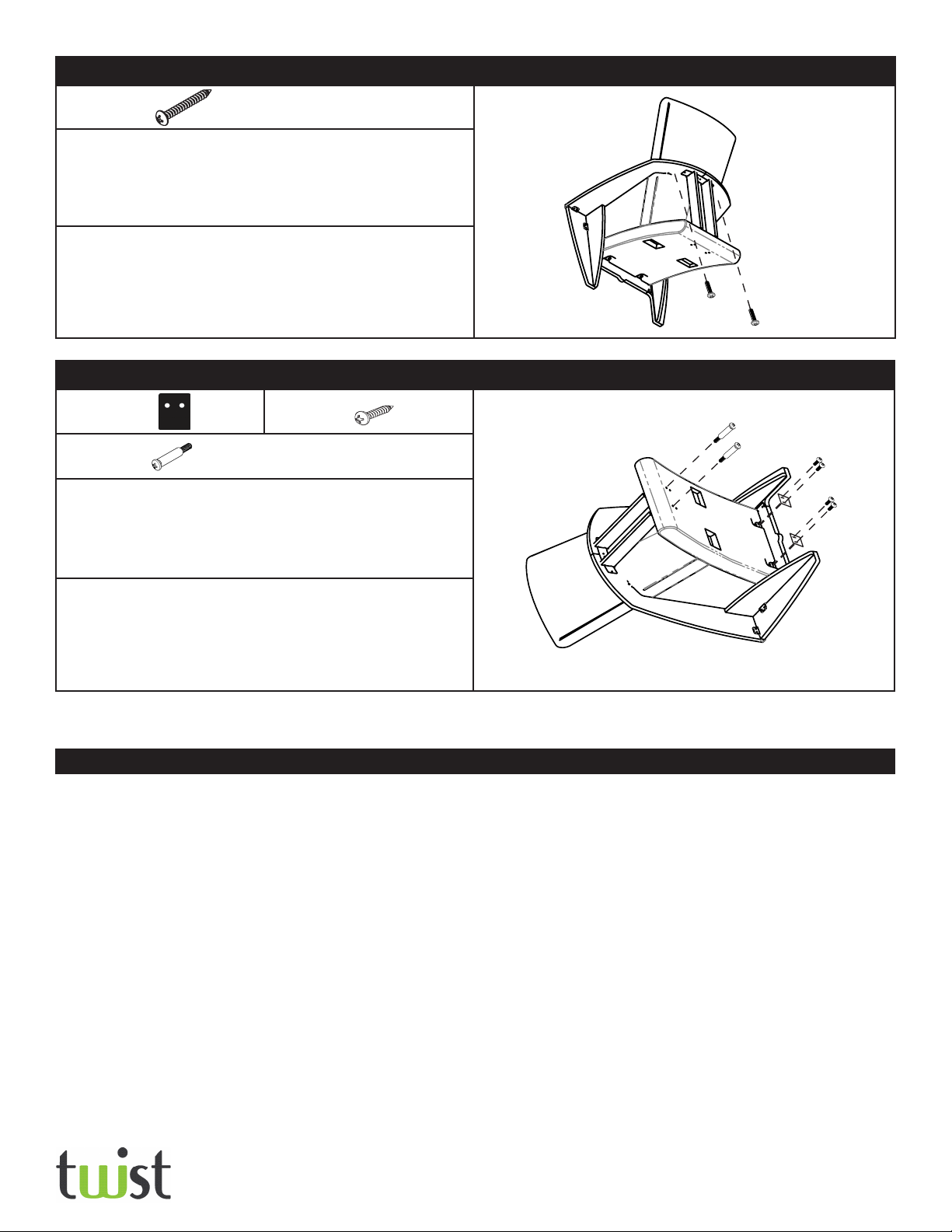

ETAPE 8 / STEP 8

1. Insérer l’assise et le dossier dans le châssis, positionner

en premier le dossier et ensuite l’assise.

1. Insert the seat and backrest into the frame, positioning the backrest

rst then the seat.

2. Assembler le dossier en vissant 2 vis #14 x 2’’ à l’arrière de la

structure.

2. Assemble the backseat using 2 #14 x 2’’ screws in the back of the

structure.

ÉTAPE 9 / STEP 9

1. Retourner la chaise. Placer dans les rainures de la traverse les

2 plaques d’ancrages TYPE-B. Visser à l’aide de 4 vis #8 x 1’’.

1. Turn the chair upside down. Insert and screw the 2 anchoring plates

TYPE-B, using 4 x #8 x 1’’ screws, linking the crossing to the seat.

2. Assembler chaque support arrière à l’assise avec les vis 1/4 x

4’’avec espaceur.

2. Assemble each rear pillar to the seat, using a 1/4 x 4’’ screw with a

spacer.

#14 x 2’’

TYPE-B #8 x 1’’

1/4 x 4’’

x 2

x 2 x 4

x 2

GUIDE D’INSTALLATION / INSTALLATION GUIDE

COZI

Bras Noir

Black arms

S.V.P. IL EST IMPORTANT DE BIEN LIRE LES INSTRUCTIONS AVANT D’ASSEMBLER OU D’UTILISER LE PRODUIT.

CONSERVER CE GUIDE D’INSTALLATION. / PLEASE READ ALL INSTRUCTIONS CAREFULLY BEFORE ASSEMBLING AND

USING THIS PRODUCT. KEEP THIS GUIDE FOR FUTURE REFERENCE.

Imprimé au Canada - Printed in Canada - 90.0102

09.19

Merci d’avoir acheté un produit Twist

Thank you for purchasing a Twist product

Twist Production

Division de 9342-6148 québec inc

www.twistproduction.com 1

OUTILS REQUIS / REQUIRED TOOLS QUINCAILLERIE / HARDWARE

Tournevis

Screw driver

Vis #8 x 5/8’’

Screw #8 x 5/8’’

Vis 1/4-20 x 1/2’’

Screw 1/4-20 x 1/2’’

(INOX)

Vis 1/4-20 x 3/4’’

Screw 1/4-20 x 3/4’’

(NOIR/BLACK)

Vis #14 x 2’’

Screw #14 x 2’’

Vis 1/4 x 4’’ avec

espaceur

Screw 1/4 x 4’’

with spacer

PHILLIPS #2 x8 x2 x4 x4 x2

COMPOSANTES / COMPONENTS

A B C D E F G H I J

Support

arrière

Rear pillar

Appui-bras

droit

Right Arm

holder

Appui-bras

gauche

Left Arm

holder

Patte laté-

rale droite

Right Lat-

eral leg

Patte

latérale

gauche

Left Lateral

leg

Patte avant

droite

Right Front

leg

Patte avant

gauche

Left Front

leg

Traverse

Crosspiece

Dossier

Backrest

Assise

Seat

x1 x1 x1 x1 x1 x1 x1 x1 x1 x1

QUINCAILLERIE / HARDWARE

Écrou 1/4-20

Nut 1/4-20

Vis #8 x 1’’

Screw #8 x 1’’

Plaque d’ancrage A

Anchoring plate A

Plaque d’ancrage B

Anchoring plate B

x6 x4 x4 x2

TYPE A TYPE B

CONSEILS / ADVICE

• Assembler votre chaise sur une surface douce (ex.: tapis, carton) pour éviter les égratignures.

• Ne pas assembler avec des outils électriques ou à batteries.

• Assemble your chair on a soft surface (i.e.: carpet, cardboard) to prevent scratches.

• Do not assemble with electrical tools, including battery powered ones.

COZI

Bras Noir

Black arms

Imprimé au Canada - Printed in Canada - 90.0102

09.19

Merci d’avoir acheté un produit Twist

Thank you for purchasing a Twist product

Twist Production

Division de 9342-6148 québec inc

www.twistproduction.com 2

ETAPE 2 / STEP 2

1. Positionner les appuis-bras B et C côte à côte tel qu’illustré,

insérer l’assemblage A et visser fermement en employant les

4 vis noires.

1. Place the arm holders B & C side by side as shown and screw rmly

the assembly A using 4 black screws.

ASSEMBLAGE / ASSEMBLY

1/4-20 x 3/4’’ x 4

ETAPE 1 / STEP 1

1. Inserer 4 écrous à l’intérieur des fentes tel qu’illustré.

1. Insert 4 nuts into the slots as shown. n

1/4-20 x 4

ETAPE 3 / STEP 3

1. Assembler les pattes latérales D et E en les insérant dans la

rainure et en poussant fermement. Employer un maillet de

caoutchouc si nécessaire. Attention: les rainures doivent être

à l’extérieur.

1. Assemble the lateral legs D & E by inserting them into their

respective slots and then slide in rmly. A rubber hammer may be

used to facilitate the procedure. Warning: the slots have to face

outside

Imprimé au Canada - Printed in Canada - 90.0102

09.19

Merci d’avoir acheté un produit Twist

Thank you for purchasing a Twist product

Twist Production

Division de 9342-6148 québec inc

www.twistproduction.com 3

ETAPE 4 / STEP 4

1. Assembler les pattes avant F et G en les insérant dans la

rainure.Employer un maillet de caoutchouc si nécessaire.

1. Assemble the front legs F & G by sliding them in their respective

slots. A rubber hammer may be used to facilitate the procedure.

1. Positionner les 4 plaques d’ancrage TYPE-A dans les cavités et

visser fermement.

1. Insert the 4 anchor plates TYPE-A into the slots and screw rmly.

TYPE-A

1/4-20 x 1/2’’

#8 x 5/8’’

x 4

x 2

x 8

ETAPE 5 / STEP 5

1. Insérer 2 écrous à l’intérieur des fentes tel qu’illustré.

1. Insert 2 nuts into the slots as shown.

2. Assembler la traverse H avec les pattes avants F et G.

Important: le logo TWIST™ doit être placé tel qu’illustré.

2. Join the crosspiece with the front legs F & G. Important: the TWIST™

logo must be as pictured.

1/4-20 x 2

ETAPE 6 / STEP 6

1. Assembler la traverse avec 2 vis 1/4-20 x 1/2’’ dans les écrous.

1. Bolt the crosspiece using 2 screws 1/4-20 x 1/2’’ in the nuts.

ÉTAPE 7 / STEP 7

1. Assembler le dossier à l’assise avec 2 vis #14x2’’.

1. Assemble the backrest to the seat using #14x2’’ x2 screws.

#14 x 2’’ x 2
