Wir gratulieren!
Sie haben sich für ein bewährtes TYROLIT Gerät und damit für einen technologisch führenden
Standard entschieden. Nur Original TYROLIT Ersatzteile gewährleisten Qualität und
Austauschbarkeit. Werden die Wartungsarbeiten vernachlässigt oder
unsachgemäss ausgeführt, können wir unsere Garantieverpichtung nicht erfüllen. Sämtliche
Reparaturen dürfen nur von ausgebildetem Fachpersonal ausgeführt werden.
Um Ihre TYROLIT Geräte in einwandfreiem Zustand zu halten, steht Ihnen unser Kundendienst
gerne zur Verfügung.
Wir wünschen Ihnen ein problemloses und störungsfreies Arbeiten.
TYROLIT Group
Copyright © TYROLIT
TYROLIT Hydrostress CH
Witzbergstrasse 18
CH-8330 Pfäkon
Switzerland
Telefon [phone]
Telefax 0041 (0) 44 952 18 00

4HGE125
de
1 Wichtige Sicherheitshinweise
Wichtige Anweisungen und Warnhinweise sind mittels Symbolen auf der Maschine dargestellt:
Vor Inbetriebnahme der Maschine Bedienungsanleitung lesen.
Arbeiten Sie konzentriert und lassen Sie Sorgfalt walten.
Halten Sie Ihren Arbeitsplatz sauber und vermeiden Sie Gefahrsituationen.
Vorkehrungen zum Schutz des Bedieners treen.
Beim Arbeiten sollten Sie Schutzbrille, Gehörschutz, Staubschutzmaske, Schutzhandschuhe und
feste Arbeitskleidung tragen!
Warnung vor allgemeiner Gefahr
Warnung vor gefährlicher elektrischer Spannung
Warnung vor heißer Oberäche
Reiß- bzw. Schneidgefahr
Gehörschutz benutzen
Augenschutz benutzen
Schutzhelm benutzen
Schutzhandschuhe benutzen
Schutzschuhe benutzen

5
HGE125 de
HGE125
Beim Arbeiten sollten Sie Schutzbrille, Gehörschutz, Staubschutzmaske, Schutzhandschuhe und
feste Arbeitskleidung tragen!
Technische Daten
Betonschleifer mit Werkzeugsatz und Bedienungsanleitung im Metallkoer.
Der Betonschleifer ist für den professionellen Einsatz bestimmt.
Mit dem für die entsprechende Anwendung geeigneten Schleifteller dient er zum Glätten von Unebenheiten auf
Betonächen, Entfernen von Schalungsnähten, Schlämmhäuten sowie von Fugenresten bei der Fliesenerneuerung.
Das Elektrowerkzeug darf ausschließlich in Verbindung mit einem Diamantschleifteller und einem Sauger
der Staubklasse M verwendet werden.
Verwenden Sie nur vom Hersteller empfohlene Schleifteller. Diese haben ein geringes Gewicht und eine
hohe Rundlaufgenauigkeit.
Der Einsatz anderer Schleifteller kann zur Überlastung des Gerätes bzw. zur Beschädigung der Lager und
Gefährdung des Bedieners sowie zum Erlöschen des Garantieanspruches führen.
Betonschleifer HGE125
Lieferumfang
Bestimmungsgemäßer Gebrauch
Technische Änderungen vorbehalten!
Parameter Wert
Nennspannung:
Leistungsaufnahme: 1500 W
Nennstrom: 6,5 A
Frequenz: 50 / 60 Hz
Nenndrehzahl: 6000-10000 min-1
Max. Scheibendurchmesser: 125 mm
Werkzeugaufnahme: Ø 22,2 mm
Schutzklasse: II
Schutzgrad: IP 20
Gewicht: 4,5 kg
Funkentstörung: EN 55014 und 61000
2
3
4
230 V ~

6HGE125
de
Sicherheitshinweise
5
. Gefahrloses Arbeiten mit dem Gerät ist nur möglich, wenn Sie die
Bedienungsanleitung vollständig lesen und die darin enthaltenen
Anweisungen strikt befolgen.
Zusätzlich müssen die allgemeinen Sicherheitshinweise im beigelegten Heft
befolgt werden. Lassen Sie sich vor dem ersten Gebrauch praktisch einweisen.
. Wird bei der Arbeit die Anschlussleitung beschädigt oder durchtrennt, diese nicht berühren, sondern
sofort den Netzstecker ziehen. Gerät niemals mit beschädigter Anschlussleitung betreiben.
. Das Gerät darf nicht feucht sein und nicht in feuchter Umgebung betrieben werden.
. Arbeiten Sie nicht in der Nähe von leicht entammbaren oder explosiven Stoen.
. Asbesthaltige Materialien dürfen nicht bearbeitet werden.
. Manipulationen am Gerät sind nicht erlaubt.
. Gerät nie ohne montierte Schutzhaube betreiben.
. Geönete Schutzhaube nur an Wandkanten verwenden.
Bei Flächenschli ist die Schutzhaube immer zu schließen.
. Vor jeder Benutzung Gerät, Kabel und Stecker überprüfen. Lassen Sie Schäden nur von einem
Fachmann beseitigen. Stecker nur bei ausgeschalteter Maschine in die Steckdose stecken.
. Betreiben Sie das Gerät im Freien über einen Fehlerstrom- Schutzschalter mit max. 30 mA.
. Ziehen Sie den Netzstecker, und überprüfen Sie, dass der Schalter ausgeschaltet ist, wenn die Maschine
unbeaufsichtigt bleibt, z.B. bei Auf- und Abbauarbeiten, bei Spannungsabfall, beim Einsetzen bzw.
bei der Montage eines Zubehörteiles.
. Schalten Sie die Maschine ab, wenn Sie aus irgendeinem Grund stehen bleibt. Sie vermeiden damit
das plötzliche Anlaufen im unbeaufsichtigten Zustand.
. Benutzen Sie das Gerät nicht, wenn ein Teil des Gehäuses defekt ist, bzw. bei Beschädigungen an Schalter,
Zuleitung oder Stecker.
. Überprüfen Sie, dass die auf der Scheibe angegebene Drehzahl gleich oder größer als die Drehzahl
der Maschine ist.
. Schleifteller müssen sorgsam nach Anweisung des Herstellers aufbewahrt und gehandhabt werden.
. Kontrollieren Sie das Zubehör vor seinerVerwendung; keine abgebrochenen, gesprungenen oder
anderweitig beschädigten Erzeugnisse verwenden.

7
HGE125 de
. Gefahrloses Arbeiten mit dem Gerät ist nur möglich, wenn Sie die
Bedienungsanleitung vollständig lesen und die darin enthaltenen
Anweisungen strikt befolgen.
Zusätzlich müssen die allgemeinen Sicherheitshinweise im beigelegten Heft
befolgt werden. Lassen Sie sich vor dem ersten Gebrauch praktisch einweisen.
. Wird bei der Arbeit die Anschlussleitung beschädigt oder durchtrennt, diese nicht berühren, sondern
sofort den Netzstecker ziehen. Gerät niemals mit beschädigter Anschlussleitung betreiben.
. Das Gerät darf nicht feucht sein und nicht in feuchter Umgebung betrieben werden.
. Arbeiten Sie nicht in der Nähe von leicht entammbaren oder explosiven Stoen.
. Asbesthaltige Materialien dürfen nicht bearbeitet werden.
. Manipulationen am Gerät sind nicht erlaubt.
. Gerät nie ohne montierte Schutzhaube betreiben.
. Geönete Schutzhaube nur an Wandkanten verwenden.
Bei Flächenschli ist die Schutzhaube immer zu schließen.
. Vor jeder Benutzung Gerät, Kabel und Stecker überprüfen. Lassen Sie Schäden nur von einem
Fachmann beseitigen. Stecker nur bei ausgeschalteter Maschine in die Steckdose stecken.
. Betreiben Sie das Gerät im Freien über einen Fehlerstrom- Schutzschalter mit max. 30 mA.
. Ziehen Sie den Netzstecker, und überprüfen Sie, dass der Schalter ausgeschaltet ist, wenn die Maschine
unbeaufsichtigt bleibt, z.B. bei Auf- und Abbauarbeiten, bei Spannungsabfall, beim Einsetzen bzw.
bei der Montage eines Zubehörteiles.
. Schalten Sie die Maschine ab, wenn Sie aus irgendeinem Grund stehen bleibt. Sie vermeiden damit
das plötzliche Anlaufen im unbeaufsichtigten Zustand.
. Benutzen Sie das Gerät nicht, wenn ein Teil des Gehäuses defekt ist, bzw. bei Beschädigungen an Schalter,
Zuleitung oder Stecker.
. Überprüfen Sie, dass die auf der Scheibe angegebene Drehzahl gleich oder größer als die Drehzahl
der Maschine ist.
. Schleifteller müssen sorgsam nach Anweisung des Herstellers aufbewahrt und gehandhabt werden.
. Kontrollieren Sie das Zubehör vor seinerVerwendung; keine abgebrochenen, gesprungenen oder
anderweitig beschädigten Erzeugnisse verwenden.
. Sorgen Sie dafür, dass das Werkzeug vor Gebrauch richtig angebracht und befestigt wird, und lassen
Sie das Werkzeug im Leerlauf ca. 30 Sekunden in einer sicheren Lage laufen. Sofort ausschalten,
wenn beträchtliche Schwingungen auftreten oder wenn andere Mängel festgestellt werden.
. Führen Sie beim Arbeiten das Netz-, das Verlängerungskabel und den Absaugschlauch immer
nach hinten vom Gerät weg.
. Elektrowerkzeuge müssen in regelmäßigen Abständen einer Prüfung durch den Fachmann
unterzogen werden.
. Tragen Sie das Gerät niemals am Kabel.
. Nicht in rotierende Teile fassen.
. Personen unter 16 Jahren dürfen das Gerät nicht benutzen.
. Tragen Sie beim Arbeiten mit dieser Maschine einen Gehör- und Staubschutz, eine
Schutzbrille sowie Schutzhandschuhe.
. Stellen Sie sicher, dass Personen im Arbeitsbereich nicht durch herumiegende Partikel
gefährdet werden.
. Halten Sie die Handgrie trocken, sauber und frei von Öl und Fett.
.Während des Betriebes Gerät immer mit beiden Händen halten.
.
Vorsicht! Das Werkzeug läuft nach, nachdem die Maschine abgeschaltet wurde.
Weitere Sicherheitshinweise entnehmen Sie bitte der Anlage!
6Elektrischer Anschluss
Prüfen Sie vor Inbetriebnahme die Übereinstimmung der Netzspannung und -frequenz mit den auf dem
Typenschild angegebenen Daten.
Spannungsabweichungen von + 6 % und – 10 % sind zulässig.
Das Gerät ist in Schutzklasse II ausgeführt.
Verwenden Sie nur Verlängerungskabel mit ausreichendem Querschnitt.
Ein zu schwacher Querschnitt kann zu übermäßigem Leistungsverlust und zur Überhitzung
von Maschine und Kabel führen.
Die Maschine verfügt über eine Anlaufstrombegrenzung die verhindert, dass inke
Sicherungsautomaten unbeabsichtigt auslösen.
Empfohlene Mindestquerschnitte und maximale Kabellängen:
Netzspannung Querschnitt in mm²
1,5 2,5
230V 45 m 75 m

8HGE 125
de

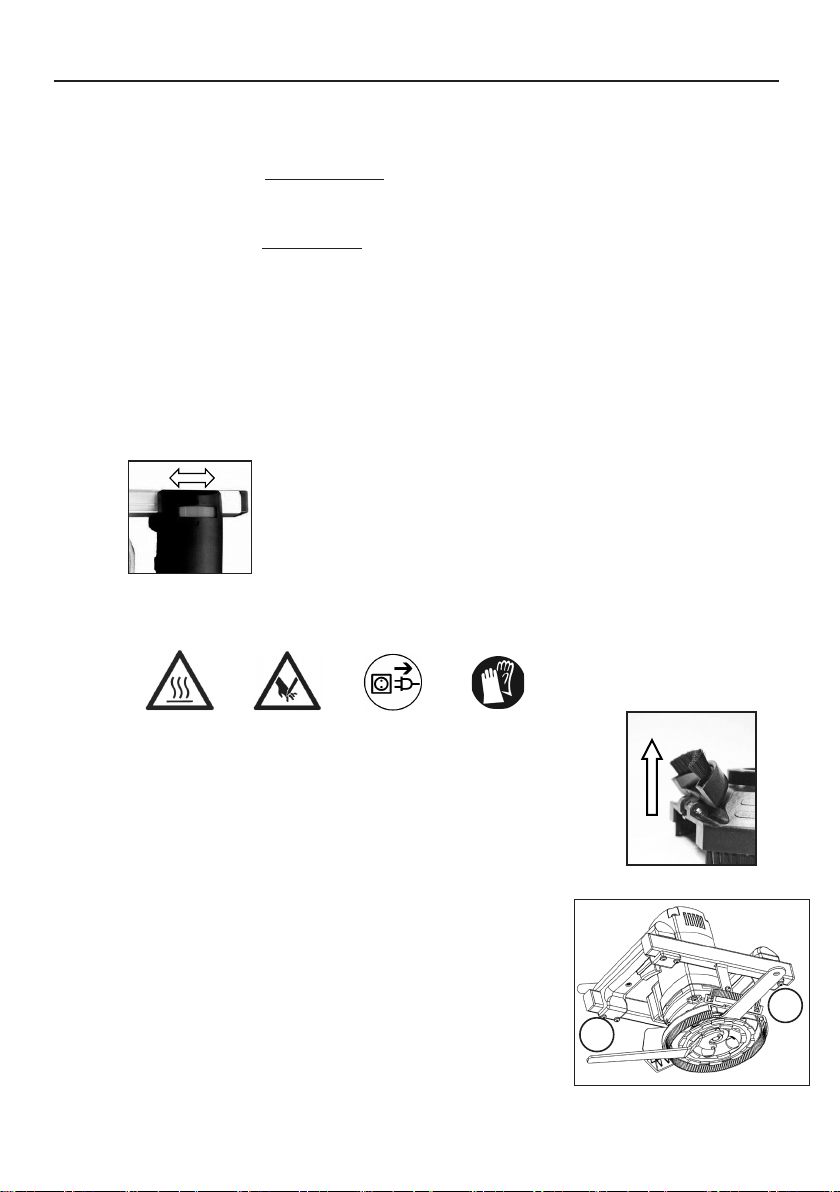

7Ein-/ Ausschalten
Einschalten: Ein-Aus-Schalter innerhalb 2 Sekunden 2x drücken.
Ausschalten: Ein-Aus-Schalter loslassen.
Momentschaltung
Dauerschaltung
Einschalten: Ein-Aus-Schalter innerhalb 2 Sekunden 2x drücken und
in gedrücktem Zustand mit Feststellknopf arretieren.
Ausschalten: Ein-Aus-Schalter erneut drücken und wieder loslassen.
!Achtung!
Das zweifache Betätigen des Schalters dient dem Wiederanlaufschutz.
Der Wiederanlaufschutz verhindert das unkontrollierte Anlaufen des
Elektrowerkzeuges nach einer Unterbrechung der Stromzufuhr.
Zur Wiederinbetriebnahme bringen Sie den Ein-Aus-Schalter in die
ausgeschaltete Position und schalten das Elektrowerkzeug erneut duch
zweimaliges Drücken des Schalters ein.
Der HGE125 verfügt über ein Stellrad mit dem die Drehzahl zwischen 6000 und 10000 min–1
stufenlos geregelt werden kann.
Dieses bendet sich auf der Oberseite des Gries gegenüber dem Ein-/ Ausschalter.
8Werkzeugwechsel
Vorsicht!
Der Schleifteller kann durch den Einsatz heiß werden. Sie können sich die Hände
verbrennen oder sich an den Segmenten schneiden bzw. reißen. Benutzen Sie für
den Werkzeugwechsel deshalb immer Arbeitsschutzhandschuhe.
Achtung! Vor allen Arbeiten am Gerät Netzstecker ziehen!
Zuerst muss das hochklappbare Haubensegment geönet werden.
Ein Dauerbetrieb mit verminderter Drehzahl führt zur Überlastung, da dem Motor
dann weniger Kühlluft zur Verfügung steht und dieser dadurch deutlich schneller
überhitzt. Es kann eine thermische Abschaltung erfolgen!
-+
Nun kann mit dem Maulschlüssel (1) SW 32 die Flanscheibe zwischen Getriebe
und Schleifscheibe gehalten werden. Mit dem Stiftlochschlüssel (2) kann die
Mitnahmemutter gelöst werden. Danach kann die montierte Schleifscheibe
entfernt bzw. die neue montiert werden.
Der Zusammenbau erfolgt in umgekehrter Reihenfolge.
Lassen Sie die Maschine in sicherer Position kurz laufen. Bei unruhigem
Lauf des Werkzeuges brechen Sie sofort die Arbeit ab.
Nur Originalzubehör verwenden! 2
1

9
HGE 125 de
Ein-/ Ausschalten
Einschalten: Ein-Aus-Schalter innerhalb 2 Sekunden 2x drücken.
Ausschalten: Ein-Aus-Schalter loslassen.
Einschalten: Ein-Aus-Schalter innerhalb 2 Sekunden 2x drücken und
in gedrücktem Zustand mit Feststellknopf arretieren.
Ausschalten: Ein-Aus-Schalter erneut drücken und wieder loslassen.
9Staubabsaugung
Beim Arbeiten entstehender Staub ist gesundheitsschädlich. Beim Schleifen ist deshalb ein Staubsauger
(Staubklasse M) zu verwenden und eine Staubschutzmaske zu tragen. Der passende Nass-Trocken-Sauger ist
als Zubehör erhältlich. Dieser wird direkt an den dafür vorgesehenen Stutzen an der Absaughaube angesteckt.
Wechsel des Bürstenkranzes
Beim Verschleiß der Bürsten bis auf 5mm (extreme Staubentwicklung beim Schleifen) muss der Bürstenkranz
komplett ausgetauscht werden.
Ziehen Sie den verschlissenen Bürstenkranz heraus und ersetzen Sie Ihn durch einen neuen.

HGE 125
10 de
10 Arbeitshinweise
Schalten Sie das Gerät ein und setzen Sie es vorsichtig auf die zu bearbeitende Fläche auf. Halten Sie das Gerät fest in
beiden Händen und arbeiten Sie in linearer oder kreisender Bewegung.
Beste Arbeitsergebnisse lassen sich erreichen, wenn kein übermäßiger Druck auf die zu
bearbeitende Stelle ausgeübt wird.
Für Schleifarbeiten unmittelbar an Wandkanten
kann ein Segment der Schutzhaube hochgeklappt werden. Dies ermöglicht eine Bearbeitung auch
von sonst unzugänglichen Stellen.
Achtung!
Bei allen anderen Schleifarbeiten darf nur mit vollständiger Schutzhaube gearbeitet werden.
11 Überlastungsschutz
Die Betonschleifer sind zum Schutz von Bediener, Motor und Werkzeug mit einem elektronischen und
thermischen Überlastungsschutz ausgerüstet.
Elektronisch: Bei einer Überlastung in Folge zu großem Anpressdrucks
reagiert die Elektronik mit Absenkung der
Drehzahl der Maschine. Nach Entlastung bzw.
Verringerung des Druckes kann normal weitergearbeitet werden.
Wird die Maschine nicht entlastet bzw. weiterhin zu großer
Druck auf das Gerät ausgeübt, schaltet die Maschine ab.
Nach dem Abschalten der Maschine ist der Geräteschalter
aus- und wieder einzuschalten um weiterarbeiten zu können.
Thermisch: Mit Hilfe eines Thermoelementes wird der Motor bei
anhaltender Überlastung vor Zerstörung geschützt.
Die Maschine schaltet in diesem Falle selbstständig ab
und kann erst nach entsprechender Abkühlung (ca. 2 min)
wieder in Betrieb genommen werden. Ein-Aus-Schalter
betätigen! Die Abkühlzeit ist abhängig von der Erwärmung der
Motorwicklung und der Umgebungstemperatur.
12 Pege und Wartung
Vor Beginn der Wartungs- oder Reparaturarbeiten unbedingt Netzstecker ziehen!
Reparaturen dürfen nur von qualiziertem, auf Grund seiner Ausbildung und Erfahrung geeignetem Personal
durchgeführt werden.
Das Gerät ist nach jeder Reparatur von einer Elektrofachkraft zu überprüfen.
Das Elektrowerkzeug ist so konstruiert, dass ein Minimum an Pege und Wartung erforderlich ist. Folgende Punkte
sind jedoch stets zu beachten:
• Das Elektrowerkzeug und die Lüftungsschlitze sind stets sauber zu halten.
• Bei der Arbeit ist darauf zu achten, dass keine Fremdkörper in das Innere des Elektrowerkzeuges gelangen.
• Bei einem Ausfall des Gerätes ist eine Reparatur nur durch eine autorisierte Werkstatt ausführen zu lassen.
• Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen.
• Das TYROLIT-Anwendungsberatungs-Team hilft Ihnen gerne bei Fragen zu unseren Produkten und deren
Zubehör.

11
HGE 125 de
Arbeitshinweise 13 Umweltschutz
Rohstorückgewinnung statt Müllentsorgung
Zur Vermeidung von Transportschäden muss das Gerät in einer stabilen Verpackung ausgeliefert werden.
Verpackung sowie Gerät und Zubehör sind aus recycelfähigen Materialien hergestellt und entsprechend zu
entsorgen.Die Kunststoteile des Gerätes sind gekennzeichnet. Dadurch wird eine umweltgerechte,
sortenreine Entsorgung über die angebotenen Sammeleinrichtungen ermöglicht.
Nur für EU-Länder
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
Gemäß Europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik- Altgeräte und Umsetzung in
nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und
einer umweltgerechten Wiederverwertung zugeführt werden.
14 Geräusch / Vibration
Gehörschutz tragen!
15 Staubschutz
Stäube von Materialien wie bleihaltigem Anstrich, einigen Holzarten, Mineralien und Metall können
gesundheitsschädlich sein. Berühren oder Einatmen der Stäube können allergische Reaktionen und/oder
Atemwegserkrankungen des Benutzers oder in der Nähe bendlicher Personen hervorrufen.
Bestimmte Stäube wie Eichen- oder Buchenstaub gelten als krebserzeugend, besonders in Verbindung
mit Zusatzstoen zur Holzbehandlung (Chromat, Holzschutzmittel). Asbesthaltiges Material darf nur von
Fachleuten bearbeitet werden.
• Benutzen Sie möglichst eine Staubabsaugung.
• Um einen hohen Grad der Staubabsaugung zu erreichen, verwenden Sie einen Industriestaubsauger
(Staubklasse M) für Holz und/oder Mineralstaub gemeinsam mit diesem Elektrowerkzeug.
• Sorgen Sie für gute Belüftung des Arbeitsplatzes.
• Es wird empfohlen, eine Atemschutzmaske mit Filterklasse P2 zu tragen.
Messwerte für Geräusch ermittelt entsprechend EN 60745.
Der A-bewertete Geräuschpegel des Elektrowerkzeugs beträgt typischerweise:
Schalldruckpegel LpA 79 dB(A)
Schallleistungspegel LwA 90 dB(A)
Unsicherheit K 3 dB
Schwingungsgesamtwerte ah und Unsicherheit K ermittelt entsprechend EN 60745:
Schwingungsemissionswert ah 2,2 m/s2
Unsicherheit K 0,3 m/s2
Der angegebene Schwingungspegel repräsentiert die hauptsächlichen Anwendungen des Elektrowerkzeugs.
Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder
ungenügender Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die
Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen.
Für eine genaue Abschätzung der Schwingungsbelastung sollten auch die Zeiten berücksichtigt werden, in
denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die
Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren. Legen Sie zusätzliche
Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel:
Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hände, Organisation der Arbeitsabläufe.

12 HGE 125
de
EU Konformitätserklärung
16
Wir erklären in alleiniger Verantwortung, dass das unter„Technische Daten“ beschriebene Produkt mit folgenden Normen oder
normativen Dokumenten übereinstimmt:
EN 60 745,EN 55014-1,EN 55014-2,EN 61000-3-2,EN 61000-3-3,EN IEC 63000
gemäß der Bestimmungen 2011/65/EU, 2014/30/EU, 2006/42/EG
Technische Unterlagen (2006/42/EG) bei:
TYROLIT Hydrostress CH
Witzbergstrasse 18
CH-8330 Pfäkon
Switzerland
Pfäkon, 10.03.2022
Roland Kägi
Operations + R & D Machines
Änderungen vorbehalten.

ORIGINAL OPERATING
INSTRUCTION
HGE125
Original operating instruction
11005047 en / 10.03.2022
Index 000

Congratulations!
You have chosen a tried and tested TYROLIT appliance and therefore a technologically leading
standard. Only original TYROLIT spare parts guarantee quality and interchangeability.
If the maintenance work is neglected or carried out improperly, we cannot full our warranty
obligation. All repairs may only be carried out by trained specialist personnel.
In order to keep your TYROLIT equipment in perfect condition, our customer service
department will be pleased to assist you.
We wish you a trouble-free operation.
TYROLIT Group
Copyright © TYROLIT
TYROLIT Hydrostress CH
Witzbergstrasse 18
CH-8330 Pfäfkon
Switzerland
Telephone [phone]
Fax [phone]

15HGE125 en
1 Important Safety Instructions
Important instructions and warning notices are allegorized on the machine by means of symbols:
Before you start working, read the operating instructions of the machine.
Work concentrated and carefully. Keep your workplace clean and avoid
dangerous situations.
In order to protect the user, take precautions.
During work you should wear ear protectors, goggles, dust mask, protective gloves and sturdy work
clothes!
Warning of general danger
Warning of dangerous voltage
Warning of hot surface
Danger of being ripped or cut
Use ear protection
Wear safety goggles
Use safety helmet
Wear protective gloves
Use protective shoes

16 HGE125
en
Technical Data
Concrete grinder with tool set and instruction manual in metal case.
The concrete grinder is intended for professional use. With an appropriate grinding wheel, the tool may be used
for smoothing rough concrete, removing mould seams, residual mud, joint llers and tile adhesives.
The machine may be used exclusively in conjunction with a diamond cup wheel and a vacuum cleaner
of dust category M.
Only use grinding wheels recommended by the manufacturer.
These have a small weight and a high concentricity. Using other grinding wheels can cause an overload
of the machine or damage of the bearings and danger to the user.
Concrete Grinder HGE125
Content of Delivery
Intended Use
Subject to technical changes!
Parameter Value
Rated voltage:
Power input: 1500 W
Rated current: 6.5 A
Frequency: 50 / 60 Hz
Rated speed: 6000-10000 rpm
Max. disc diameter: 125 mm
Spindle connection: Ø 22.2 mm
Protection class: II
Degree of protection: IP 20
Weight: 4.5 kg
Interference suppression: EN 55014 and 61000
2
3
4
230 V ~

17
HGE125 en
Safety Instructions5 . Safe work with the machine is only possible if you read this operating instruction completely
and follow the instructions contained strictly.
Additionally, the general safety instructions of the leaet supplied with the tool must be
observed.
Prior to the rst use, the user should absolve a practical training.
. If the mains cable gets damaged or cut during the use, do not touch it, but instantly pull the plug out
of the socket. Never use the tool with a damaged mains cable.
. The tool must neither be wet nor used in humid environment.
. Do not use the tool in an environment with danger of explosion.
. Do not drill into asbestos-containing materials.
. Modications of the tool are prohibited.
. Never use the machine without a dust guard.
Use the machine with partly removed dust guard in corners only.
For other applications the dust guard must always be closed.
.Always check the tool, cable and plug before use. Have damages only repaired by
specialists. Insert the plug into the socket only when the tool switch is off.
. When you work outside, the machine has to be used with a fault-current circuit breaker with max.
30 mA.
. The machine should only work under supervision of somebody. Plug and switch the machine off if it is
not under supervision, in case of putting up and stripping down the machine, in case of voltage drop or
when xing or mounting an accessory.
.Switch the machine off if it stops for whatever reason. You avoid that it starts suddenly and not
under supervision.
. Do not use the machine if a part of the housing is damaged or in case of damages on the switch,
the cable or plug.
. Pay attention that the speed indicated on the grinding wheel meets or is higher than the max. speed
indicated on the machine.
. Grinding wheels have to be stored and used carefully according to the instructions of the producer.
.Check the accessories before use. Do not use any products which are broken, cracked or damaged in
another way.

18 HGE125
en
.Before use, make sure that the tool is correctly xed and fastened. Let it run idle for about 30
seconds in a safe position. If considerable vibrations occur or if other defects are recognised, switch
off immediately.
. Always lead the mains and extension cable as well as the extraction hose to the back away from the
machine.
. Power tools have to be inspected by a specialist in regular intervals.
. Never carry the machine at its cable.
. Do not touch rotating parts.
. Persons under 16 years of age are not allowed to use the tool.
. During use, the operator and other persons standing nearby have to wear suitable ear
protectors, a dust mask and protection goggles.
. Make sure that persons in the work space are not endangered by particles ying around.
. Keep the handles dry, clean and free of oil and grease.
.During operation, always hold the tool with both hands.
.
Attention! The tool still runs for a little while after the machine was switched off.
For further safety instructions, please refer to the enclosure!
6 Electrical Connection
Before starting the machine check the correspondence between voltage and frequency according to the data
mentioned on the identication plate. Voltage differences from + 6 % and – 10 % are allowed.
The grinder is made in protection class II.
Only use extension cables with a sufcient cross-section. A cross-section which is too small could cause a
considerable drop in performance and an overheating of machine and cable.
The tool includes a start-up speed limiter to prevent fast expulsion fuses from unintended responding.
Recommended minimum cross-sections and maximum cable lengths:
Mains voltage Cross section in sq. mm2
1.5 2.5
230V 45 m 75 m

19
HGE125 en
7Switching on and off
Switching-on: Press the on/off switch twice within 2 seconds.
Switching-off: Release the on/off switch.
Short-Time Operation
Permanent Operation
Switching-on: Press the on/off switch twice within 2 seconds and, keeping
it pressed, engage the lock-on button.
Switching-off: Press the on/off switch and release it again.
!Attention!
Pressing the switch twice serves as restart protection.
The restarting protection feature prevents uncontrolled
restarting of the machine after an interruption in the power supply. To restart the
power tool, place the on-off switch to the off position and switch the power tool on
again by pressing the switch twice.
The HGE125 is equipped with an adjusting wheel in order to allow a stepless variable control
of speed from 6000 to 10000 rpm. The adjusting wheel is on the top side of the handle
opposite of the on/off switch.
8Changing the Diamond Grinding Wheel
Attention!
The grinding wheel might heat up enormously during operation.
You could burn your hands or get cut or ripped by the segments.
Therefore, always use protective gloves when changing the grinding wheel.
Before any work on the tool, disconnect the plug from the mains!
First of all, the detachable hood segment has to be opened.
A permanent use with reduced speed can cause an overload because the motor
then gets less cooling air and therefore the machine will be overheated much faster.
A thermal switch-off can be released!
-+
Now you can hold up the driving disc between gearbox and grinding wheel by using a
jaw wrench 32 (1). Use the face spanner (2) to unscrew the driving nut. Then remove the
mounted grinding wheel respectively mount the new one.
The assembly works the other way round.
Let the machine run for a short period of time and in a safe position. If the machine does
not run easily, stop working immediately.
Use only original accessory!
2
1

20 HGE125
en
9 Dust Extraction
Dust which occurs during your work is hazardous to health. That is why the HGE125 must be used with a vacuum
cleaner, and a dust mask has to be worn. The suitable wet/dry vacuum cleaner (dust category M) is available as
accessory.
It can directly be attached to the connection on the dust hood.
Changing the brush rim
If the length of the brushes is – due to wear - smaller than 5 mm (extreme formation of dust during grinding),
the brush rim has to be replaced completely.
