PAGE 1 OF 9 0821 IH-1784
DOUBLE SCISSOR
LIFT TABLES
1-800-295-5510
uline.com
H-1784, H-8152
TECHNICAL INFORMATION
SPECIFICATIONS H-1784 H-8152
Capacity 770 lbs. 1,760 lbs.
Height Raised 51" 59"
Height Lowered 13.8" 18.7"
Table Size 36 x 20 x 2" 48 x 24 x 2"
Total Height 30.3" 37.9"
Overall Length 42" 54"
Foot Pedal Cycles to Max. Height 46 70
Wheel Diameter 5" 6"
Weight 223 lbs. 379 lbs.
Working Volume of Oil Cylinder 310 ml 180 ml
Oil Capacity 400 ml 275 ml
1. Read all instructions carefully before operating the
lift table.
2. DO NOT overload the lift table and always operate
it within the rated load. Overloading will cause
damage to the lift table and the operator.
3. DO NOT stand or sit on the table to work.
4. DO NOT put hands or feet under the table when
lowering.
5. Apply the brakes while loading to prevent the table
from moving.
6. The load must be distributed uniformly across the
whole table.
7. DO NOT load loose or unstable loads onto the table.
8. DO NOT leave the table loaded for extended
periods of time.
9. DO NOT move the truck while lifting.
10. The table should only be used on flat solid surfaces.
11. Make sure not to overload the table when it is in
the raised position. The safety valve only works as
the table is lifted. Overloading in the raised position
may damage the table.
12. When loading and unloading goods in the raised
position, do not drag loads across the table.
This may cause offset loading and the table may
turn over.
13. When maintaining and repairing the table, the
stand bar should be used to support the fork arm in
order to prevent table from falling. There should not
be a load on table while maintaining and repairing
the table.
GENERAL INFORMATION
Para Español, vea páginas 4-6.
Pour le français, consulter les pages 7-9.

PAGE 2 OF 9 0821 IH-1784
The handle and foot lever are dismantled when shipped.
They must be attached to lift table before operating.
HANDLE INSTALLATION
Fix the handle (2) to table body (12) with flat washer (3),
lock washer (4), and bolt (5). Then tighten the bolt (5)
with a wrench.
FOOT LEVER INSTALLATION
Insert the foot pedal (26) into the hole of the square bar
(55). Fix the foot pedal with a bolt (25), plain washer (56)
a lock washer (57), and a nut (58). Tighten the nut (58)
with a wrench.
25
26
1
2
3
5
4
12
55
56
57
58
ASSEMBLY

PAGE 3 OF 9 0821 IH-1784
OPERATING ISSUE CAUSES RECOMMENDATIONS
Does not reach the full lift height. 1) Steel ball of the check-valve is not
fully seating.
2) Firing pin does not allow the steel
ball to fully seat.
3) Low hydraulic oil.
1) Clean the valve opening and
replace the steel ball.
2) Adjust the tension rate of the steel
wire connecting to the hand lever
to adjust the seating of the firing pin.
3) Add hydraulic oil.
The table rises then descends. 1) Steel ball of the check-valve is not
fully seating.
2) Firing pin does not allow the steel
ball to fully seat.
1) Clean the valve opening and
change the steel ball.
2) Adjust the tension rate of the steel
wire connecting to the hand lever
to adjust the seating of firing pin.
The table does not descend. The travel of the firing pin is not enough
to open the steel ball.
Adjust the tension rate of the steel
wire rope to make firing pin at
suitable place and apply lubricant
to the pin.
Oil leakage at firing pin. The O-ring is damaged. Change the O-ring.
Oil leakage at pump. The seal ring is damaged. Change the seal ring.
Table will not rise. Cable may be disconnected. Ensure cable with silver sleeve
is terminating inside of nut.
(See Figures 1-3)
It is very important to conduct necessary maintenance
and upkeep so as to prolong the service life and
safety of the lift table. Please check the lift table before
operation accordingly:
1. Check for any distortion or bending of any parts of
the lift table.
2. Check the brake of the truck and the condition of
the wheels.
3. Check for oil leakage in the hydraulic system.
4. Add or fill lubricant to each friction surface before
daily operation.
5. If there is any failure, the lift table should be repaired
at once before it can be put into use again.
6. Change the hydraulic oil every twelve months,
choose appropriate hydraulic oil according to the
climate conditions.
7. To change the hydraulic oil:
a. Unscrew sealing screw with a wrench.
b. Lift the hand lever (2).
c. Twist off screw of the oil plug and fill pump with
hydraulic oil.
MAINTENANCE

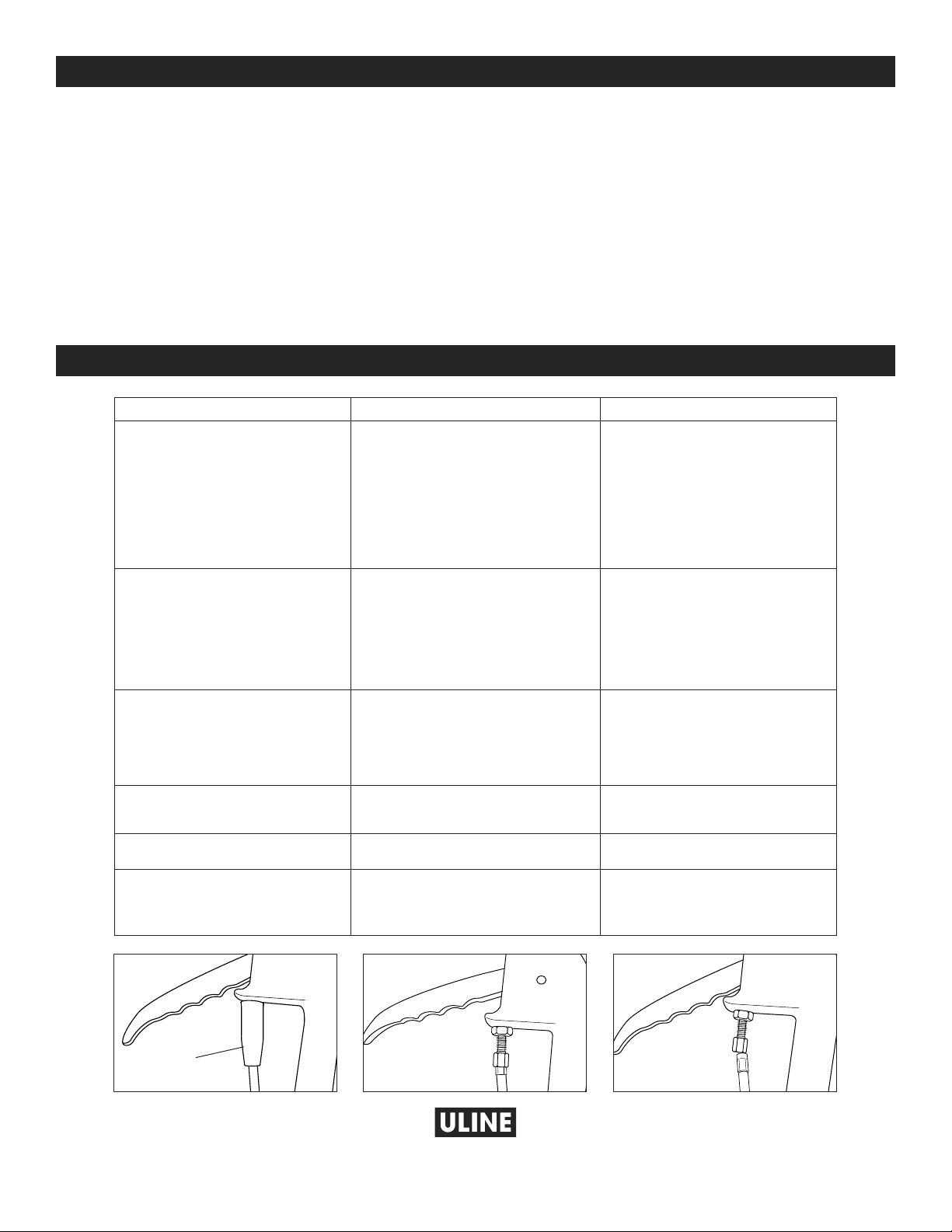

TROUBLESHOOTING
Figure 1 Figure 2 Figure 3
Cable
with Boot
Correct
Cable Insertion
Incorrect
Cable Insertion
1
-800-295-551
0
uline.com

PAGE 4 OF 9 0821 IH-1784
MESA DE ELEVACIÓN
DE DOBLE TIJERA
800-295-5510
uline.mx
H-1784, H-8152
ESPECIFICACIONES H -1784 H-8152
Capacidad 349 kg (770 lbs.) 798 kg (1,760 lbs.)
Altura Máxima 129.54 cm (51") 150 cm (59")
Altura Mínima 35.05 cm (13.8") 47.5 cm (18.7")
Tamaño de la mesa 91.4 x 50.8 x 5.1 cm
(36 x 20 x 2")
121.9 x 60.9 x 5 cm
(48 x 24 x 2")
Altura total 77 cm (30.3") 96.2 cm (37.9")
Largo general 106.7 cm (42") 137.2 cm (54")
Ciclos del pedal hasta la altura máx. 46 70
Diámetro de llanta 12.7 cm (5") 15.2 cm (6")
Peso 101 kg (223 lbs.) 172 kg (379 lbs.)
Volumen de funcionamiento del
cilindro de aceite 310 ml 180 ml
Capacidad de aceite 400 ml 275 ml
1. Lea con cuidado todas las instrucciones antes de
utilizar la mesa de elevación.
2. NO sobrecargue la mesa de elevación y hágala
funcionar siempre con el peso indicado. La
sobrecarga causará daños a la mesa de elevación
y al operador.
3. NO se ponga de pie ni se siente en la mesa para
trabajar.
4. NO ponga las manos o los pies debajo de la mesa
al bajarla.
5. Ponga los frenos al cargarla para evitar que la
mesa se desplace.
6. La carga deberá repartirse uniformemente por toda
la mesa.
7. NO cargue pesos sueltos o inestables sobre la mesa.
8. NO deje la mesa cargada durante períodos
prolongados.
9. NO mueva el carrito mientras eleva.
10. La mesa solo debe utilizarse sobre superficies
planas y sólidas.
11. Asegúrese de no sobrecargar la mesa cuando
se encuentre en posición elevada. La válvula de
seguridad solo funciona mientras se eleva la mesa.
Sobrecargar la mesa en posición elevada podría
dañarla.
12. Al cargar o descargar artículos en posición elevada,
no arrastre las cargas a lo largo de la mesa.
Esto puede desequilibrar la carga y la mesa podría
volcarse.
13. Al realizar tareas de mantenimiento y reparación
a la mesa, la barra vertical deberá usarse para
apoyar el brazo de la horquilla y evitar que la mesa
se caiga. No debe haber carga alguna sobre la
mesa mientras se realizan tareas de mantenimiento
o se repara.
INFORMACIÓN TÉCNICA
INFORMACIÓN GENERAL

PAGE 5 OF 9 0821 IH-1784
El asa y la palanca de pie van desarmados para el
envío. Deben estar instalados en la mesa de elevación
antes de la operación.
INSTALACIÓN DEL ASA
Fije el asa (2) al cuerpo de la mesa (12) con una
rondana plana (3), rondana de seguridad (4) y perno
(5). Después apriete el perno (5) con una llave.
COLOCACIÓN DE LA PALANCA DE PIE
Montaje de la palanca de pie: inserte el pedal (26) en
el orificio ubicado en la barra cuadrada (55). Fije el
pedal con un perno (25), una rondana plana (56) una
rondana de seguridad (57) y una tuerca (58). Apriete la
tuerca (58) con una llave.
ENSAMBLE
25
26
1
2
3
5
4
12
55
56
57
58

PAGE 6 OF 9 0821 IH-1784
Es muy importante realizar el mantenimiento necesario
para prolongar la vida útil y la seguridad de la mesa
de elevación. Por favor, verifique la mesa de elevación
antes de hacerla funcionar:
1. Verifique no haya partes de la mesa de elevación
que se hayan deformado o doblado.
2. Verifique el estado del freno del carrito y de las llantas.
3. Verifique que no haya fugas de aceite en el sistema
hidráulico.
4. Agregue o rellene con lubricante cada una de las
superficies de fricción antes del funcionamiento diario.
5. En caso de fallos, la mesa de elevación debe
repararse de inmediato antes de volverse a utilizar.
6. Cambie el aceite hidráulico cada doce meses. Elija
el aceite hidráulico adecuado en función de las
condiciones climáticas.
7. Para cambiar el aceite hidráulico:
a. Desatornille el tornillo de sellado con una llave.
b. Levante la palanca de mano (2).
c. Gire el tornillo del tapón de aceite hasta quitarlo
y llene la bomba con aceite hidráulico.
SOLUCIÓN DE PROBLEMAS
MANTENIMIENTO
PROBLEMA DE FUNCIONAMIENTO CAUSAS RECOMENDACIONES
No alcanza la altura máxima de
elevación. 1)
La bola de acero de la válvula de
control no se asienta completamente.
2) El perno de disparo no permite
que la bola de acero se asiente
completamente.
3) El nivel de aceite hidráulico es bajo.
1) Limpie la abertura de la válvula y
reemplace la bola de acero.
2 ) Ajuste la tasa de tensión del
alambre de acero conectado a la
palanca de mano para ajustar el
asiento del perno de disparo .
3) Agregue aceite hidráulico.
La mesa se eleva y luego
desciende. 1)
La bola de acero de la válvula de
control no se asienta completamente.
2) La clavija de disparo no permite
que la bola de acero se asiente
completamente.
1) Limpie la abertura de la válvula y
cambie la bola de acero.
2) Ajuste la tasa de tensión del
alambre de acero conectado a
la palanca de mano para ajustar
el asiento de la clavija de disparo.
La tabla de la mesa no desciende. El recorrido del perno de disparo no es
suficiente para abrir la bola de acero.
Ajuste la tasa de tensión de la
cuerda del alambre de acero
para colocar la clavija de disparo
en una posición óptima y aplique
lubricante a la clavija.
Fuga de aceite en el perno de
disparo. El anillo-O está dañado. Cambie el anillo-O.
Fuga de aceite en la bomba. El empaque está dañado. Cambie el empaque.
La mesa no se eleva. El cable podría estar desconectado. Asegúrese de que el cable con el
recubrimiento plateado termine dentro
de la tuerca. (Vea Diagramas 1-3)
Diagrama 1 Diagrama 2 Diagrama 3
Cable
con Cubierta
Conexión
Correcta
del Cable
Conexión
Incorrecta
del Cable
8
00-295-551
0
uline.mx

PAGE 7 OF 9 0821 IH-1784
1-800-295-5510
uline.ca
TABLE ÉLÉVATRICE
À DOUBLE CISEAU
H-1784, H-8152
SPÉCIFICATIONS H-1784 H-8152
Capacité 349 kg (770 lbs.) 798 kg (1 760 lbs.)
Hauteur élevée 129,54 cm (51 po) 150 cm (59 po)
Hauteur abaissée 35,05 cm (13,8 po) 47,5 cm (18,7 po)
Dimensions de la table 91,4 x 50,8 x 5,1 cm
(36 x 20 x 2 po)
121.9 x 60.9 x 5 cm
(48 x 24 x 2 po)
Hauteur totale 77 cm (30,3 po) 96,2 cm (37,9 po)
Longueur totale 106,7 cm (42 po) 137,2 cm (54 po)
Cycles du levier de pied jusqu'à
la hauteur maximale 46 70
Diamètre des roues 12,7 cm (5 po) 15,2 cm (6 po)
Poids 101 kg (223 lbs.) 172 kg (379 lbs.)
Volume fonctionnel du cylindre à huile 310 ml 180 ml
Volume maximal d'huile 400 ml 275 ml
1. Lisez soigneusement toutes les instructions avant
d'utiliser la table élévatrice.
2. NE surchargez PAS la table élévatrice et respectez
toujours sa charge nominale. Une surcharge risque
d'endommager la table élévatrice et de blesser
l'utilisateur.
3. NE vous tenez PAS debout ou ne vous assoyez pas
sur la table pour travailler.
4. NE placez PAS vos mains ou vos pieds sous la table
en l'abaissant.
5. Appliquez les freins lors du chargement pour
empêcher la table de se déplacer.
6. La charge doit être répartie uniformément sur toute
la table.
7. NE chargez PAS des charges lâches ou instables sur
la table.
8. NE laissez PAS la table chargée pendant de longues
périodes.
9. NE bougez PAS le chariot lors du levage.
10. La table doit être utilisée uniquement sur des
surfaces planes et solides.
11. Assurez-vous de ne pas surcharger la table
lorsqu'elle est en position élevée. La soupape de
sécurité fonctionne uniquement lors du levage. Une
surcharge en position élevée risque d'endommager
la table.
12. Lors du chargement et du déchargement des
marchandises en position élevée, ne traînez pas
les charges sur la table. Cela peut déséquilibrer le
chargement et renverser la table.
13. Lors de l'entretien et la réparation de la table, la
barre de soutien doit être utilisée pour soutenir
le bras de fourche afin d'empêcher la table de
tomber. La table ne doit pas supporter une charge
lors de l'entretien et la réparation de la table.
CARACTÉRISTIQUES TECHNIQUES
RENSEIGNEMENTS GÉNÉRAUX

PAGE 8 OF 9 0821 IH-1784
25
26
1
2
3
5
4
12
55
56
57
58
La poignée et le levier de pied sont démontés lors
de l'expédition. Ils doivent être re-attachés à la table
élévatrice avant son utilisation.
INSTALLATION DE LA POIGNÉE
Fixez la poignée (2) à la table (12) à l'aide d'une
rondelle plate (3), d'une rondelle de blocage (4), et
d'un boulon (5). Serrez le boulon (5) à l'aide d'une clé.
INSTALLATION DU LEVIER DE PIED
Insérez le levier de pied (26) dans le trou de la barre
carrée (55). Fixez le levier de pied à l'aide d'un boulon
(25), d'une rondelle plate (56), d'une rondelle de
blocage (57) et d'un écrou (58). Serrez l'écrou (58) à
l'aide d'une clé.
MONTAGE

PAGE 9 OF 9 0821 IH-1784
Figure 1 Figure 2 Figure 3
DÉPANNAGE
PROBLÈME CAUSES RECOMMANDATIONS
La table n'atteint pas la hauteur
maximale.
1) La bille en acier du clapet anti-retour
n'est pas appuyée complètement.
2) La goupille de déclenchement
empêche la bille en acier de
s'appuyer complètement.
3) Le niveau d'huile hydraulique est bas.
1) Nettoyez l'ouverture de la soupape
et replacez la bille en acier.
2) Réglez le niveau de tension du fil
d'acier relié au levier à main pour
régler l'appui sur la goupille de
déclenchement.
3) Ajoutez de l'huile hydraulique.
La table s'élève puis redescend. 1) La bille en acier du clapet
anti-retour n'est pas appuyée
complètement.
2) La goupille de déclenchement
empêche la bille en acier de
s'appuyer complètement.
1) Nettoyez l'ouverture de la
soupape et changez la bille en
acier.
2) Réglez le niveau de tension du fil
d'acier relié au levier à main pour
régler l'appui sur la goupille de
déclenchement.
Le plateau de la table
ne descend pas.
La goupille de déclenchement ne se
déplace pas suffisamment pour ouvrir
la bille en acier.
Réglez le niveau de tension du câble
en acier pour déplacer la goupille
de déclenchement à l'endroit
approprié et lubrifiez la goupille.
Fuites d'huile au niveau de la
goupille de déclenchement.
Le joint torique est endommagé. Changez le joint torique.
Fuites d'huile au niveau
de la pompe.
La bague d'étanchéité est
endommagée.
Changez la bague d'étanchéité.
La table ne s'élève pas. Le câble est peut-être débranché. Assurez-vous que le câble avec le
manchon argenté n'excède pas
l'intérieur de l'écrou. (Voir Figures 1-3)
Il est très important d'effectuer l'entretien nécessaire
afin de prolonger la durée de vie et la sécurité de la
table élévatrice. Veuillez vérifier les points suivants avant
d'utiliser la table:
1. Assurez-vous que les pièces de la table élévatrice
ne sont pas déformées ou pliées.
2. Vérifiez les freins du chariot et l'état des roues.
3. Vérifiez s'il y a des fuites d'huile dans le système
hydraulique.
4. Lubrifiez chaque surface de frottement avant l'
utilisation quotidienne.
5. En cas de défaillance, la table élévatrice doit être
réparée immédiatement avant d'être utilisée de nouveau.
6. Changez l'huile hydraulique tous les douze mois.
Choisissez l'huile hydraulique appropriée en fonction
des conditions climatiques.
7. Pour changer l'huile hydraulique:
a. Dévissez la vis d'étanchéité à l'aide d'une clé.
b. Levez le levier à main (2).
c. Dévissez la vis du bouchon d'huile et remplissez
la pompe avec de l'huile hydraulique.
ENTRETIEN
Câble
avec gaine
Insertion
adéquate
du câble
Insertion
inadéquate
du câble
1
-800-295-551
0
uline.ca
