U-Line H-3767 User manual

PAGE 1 OF 12 0321 IH-3767
H-3767
BATTERY OPERATED
DOUBLE SCISSOR
LIFT TABLE
1-800-295-5510
uline.com
TECHNICAL INFORMATION
SAFETY GUIDELINES
SPECIFICATIONS H-3767
Weight Capacity 770 lbs.
Max. Table Height 51⁄"
Min. Table Height 14⁄"
Table/Platform Size 35⁄ x 19⁄ x 2"
Caster Wheel Dimensions 5 x 1⁄"
Overall Length 48"
Height Of Handle From The Ground 37"
Lift Range 36⁄"
Lifting Cycle (Fully Charged) 100 lifts
Lifting Motor 1 HP
Operating Voltage 24V
Battery Capacity 30Ah
Noise Emission < 70dB
WARNING! Do not operate this lift table unless
you have been trained to use it, authorized
to do so and have checked that it is in good
condition. The operator should read all of the
warning signs and instructions here and on the
lift table before using it.
1. Do not repair the lift table without professional
training and authorization.
2. The lift table should only be moved with the height of
the table in the lowest position.
3. DO NOT overload the lift table and always operate
it within the rated load. Overloading may cause
damage to the lift table and the operator.
4. DO NOT stand or sit on the lift table to work.
5. DO NOT put hands or feet under the table when
lowering.
6. Apply the brakes while loading to prevent the lift
table from moving.
7. The load must be evenly distributed across the
whole table.
8. DO NOT load with loose or unstable materials.
9. DO NOT leave the lift table loaded for extended
periods of time.
10. The lift table should only be used on flat solid
surfaces.
Para Español, vea páginas 5-8.
Pour le français, consulter les pages 9-12.

PAGE 2 OF 12 0321 IH-3767
15
11
14
8
12
10
13
1
6
9
4
5
73
2
ROUTINE CHECKLIST BEFORE STARTUP
—Check for any defect (especially on the wheels
or pump).
—Check if battery is fixed firmly and cable connected
properly.
—In case of any failure or fault, stop using the lift
table until it can be properly repaired.
STARTUP OF LIFT TABLE
—Rotate and turn off the emergency shutoff switch.
—Insert key into electric lock switch and turn right to
position "I".
—Battery capacity meter should indicate the current
capacity.
OPERATION OF THE LIFT TABLE
LIFTING OF THE LIFT TABLE
—Press the "RAISE" button to raise the table to
required height. (See Figure 1)
LOWERING OF THE LIFT TABLE
—Press the "LOWER" button to lower the table to
required height. (See Figure 1)
EMERGENCY SHUTOFF SWITCH
—All electric control functions are cut off when the
emergency shutoff switch is pressed. (See Figure 2)
OPERATION

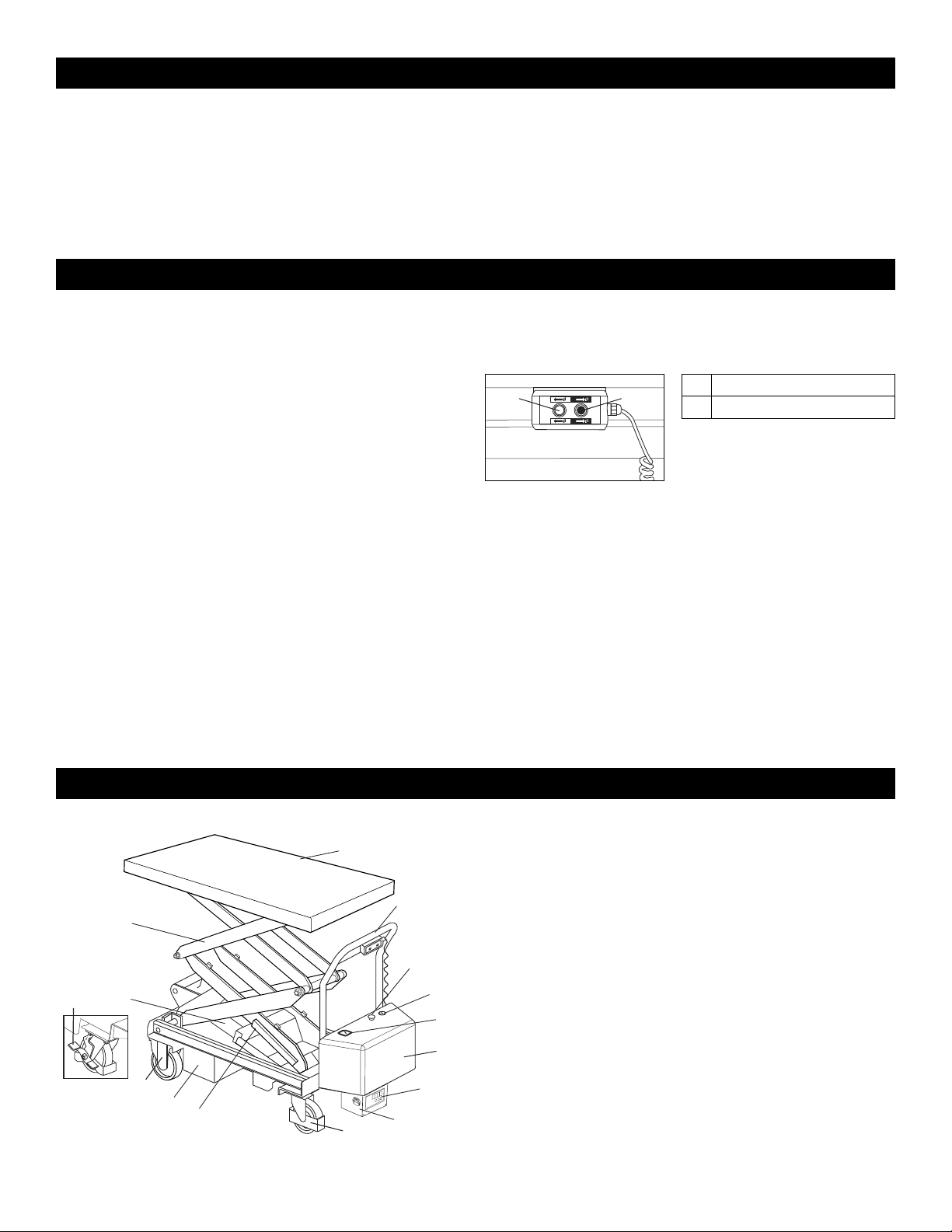

PARTS LIST
Figure 1
Figure 2
1 RAISE Button
2 LOWER Button
1 2
11. When maintaining and repairing the lift table, wear
gloves and safety shoes. The safety stand bar should
be used to support the lift mechanism in order to
prevent table from falling. There should not be a
load on table while maintaining and repairing the
lift table.
12. The table is intended to be used for indoor
applications with ambient temperatures between
41° - 104° F (5° - 40°C).
13. This lift table is not water-resistant and should only be
used in dry conditions.
SAFETY GUIDELINES CONTINUED
1. Loading Platform
2. Lift Mechanism
3. Hydraulic Cylinder
4. Swivel Caster
5. Rigid Caster
6. Motor Case
7. Brake
8. Battery
9. Charger
10. Battery Capacity
Meter
11. Emergency Shutoff
Switch
12. Key Switch
13. Charging Indicator
14. Safety Stand Bar
15. Handle

PAGE 3 OF 12 0321 IH-3767
MAINTENANCE AND CHARGE OF BATTERY
1. A Rechargeable Gel battery is used in this lift table.
2. The H-3767 lift tables are equipped with a specific
charger to charge the battery. The charger can be
plugged into a standard 110 volt outlet.
CAUTION! Before connecting the charger to
the socket, make sure the emergency shutoff
switch and key switch are in the OFF position.
Please charge the battery in a dry, well-
ventilated area and away from any source
of fire. If the lift table is not in use, battery
charges should be performed no less than
once every six months.
3. The battery of the lift table should be charged
fully and regularly. When the battery reaches 20%,
please charge the battery immediately.
4. The charger will adjust the current according to
residual capacity of the battery automatically,
which ensures the battery is charged correctly.
After charging the battery, the charger indicates
full capacity and stops automatically. Charging
generally lasts 7-9 hours.

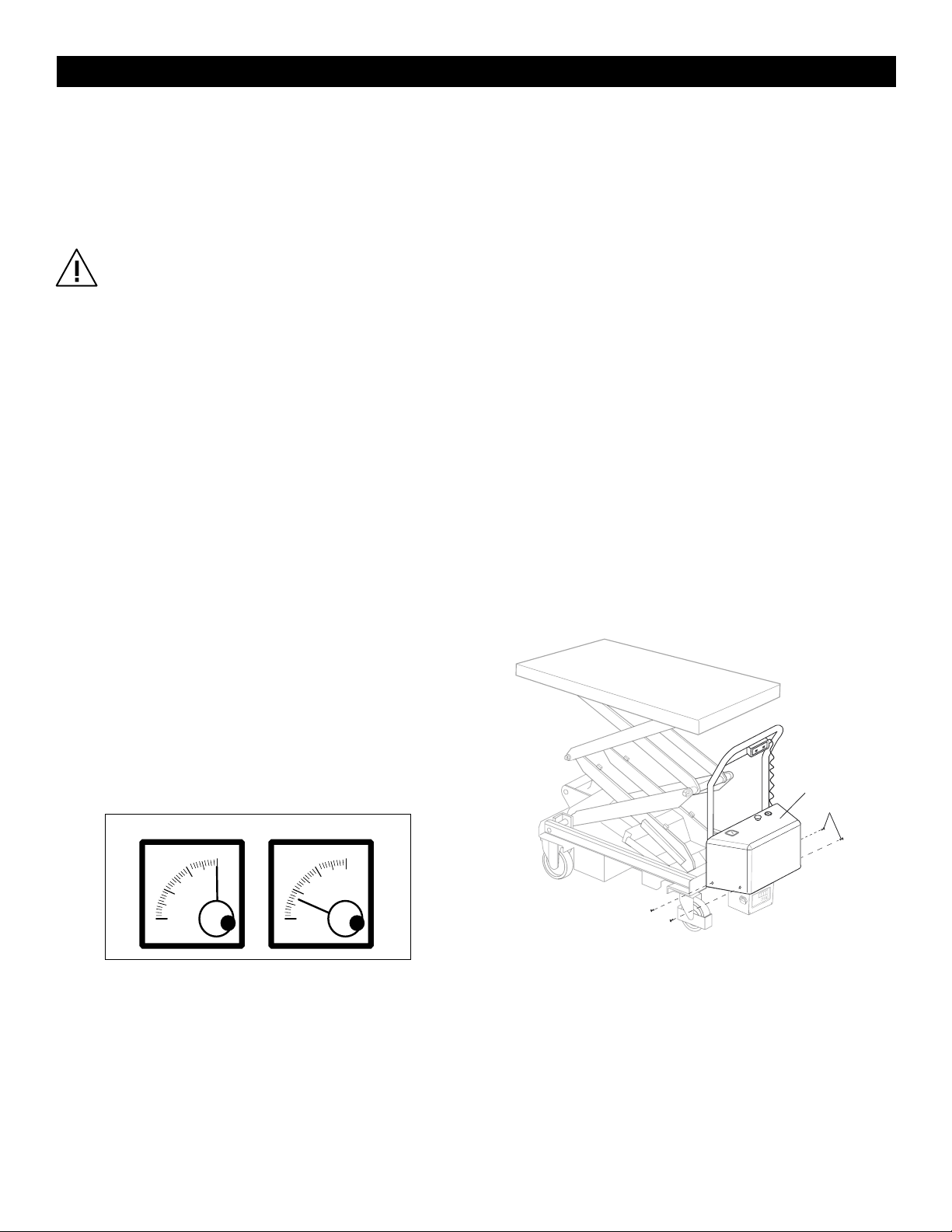

BATTERY INDICATOR
1. BATTERY CAPACITY METER – The charge status of
battery is indicated on battery capacity meter. With
consumption of battery capacity, the gauge will
descend downwards from the top. (See Figure 3)
2. The lift table will automatically cut off lifting functions
when the battery reaches 20%.
PREPARATION OF LIFT TABLE FOR REPAIR
OR MAINTENANCE
Take all necessary safety measures to avoid a possible
accident during the course of repair and maintenance:
1. Park the lift table safely.
2. Press emergency shutoff switch and disconnect
the battery.
3. Apply the brake.
4. Lower the safety stand bar.
INSPECTION OF HYDRAULIC OIL CAPACITY
1. Make sure the table is in the fully lowered position.
2. Remove the four screws (1). (See Figure 4)
3. Open the cover (2). (See Figure 4)
4. Check the capacity of hydraulic oil in oil tank.
INSPECTION OF ELECTRIC FUSE
1. Remove the four screws (1). (See Figure 4)
2. Open the cover (2). (See Figure 4)
3. Check if the fuse is intact. Replace if necessary.
USING THE LIFT TABLE AFTER MAINTENANCE
Finish the following operation before use of lift table:
1. Clean the lift table.
2. Check the brakes.
3. Check the emergency shutoff switch.
MAINTENANCE
Figure 3
Capacity Sufficient Charge Required
0
10
V
20
30
0
10
V
20
30
2
1
Figure 4

PAGE 4 OF 12 0321 IH-3767
It is very important to conduct routine maintenance
and upkeep to prolong the service life and safety of the
lift table. Please check the lift table before operation
accordingly:
1. Lubricate the roller rails with grease (monthly).
2. Lubricate all pivoting points and axles (every 6 months).
3. Check the hydraulic oil (every 12 months).
NOTE: Total oil capacity is 2.5L. If the lift table
needs more oil, use ISO-VG46 or equivalent.
TROUBLESHOOTING
OPERATING ISSUE CAUSES RECOMMENDATIONS
The lift motor does not run. 1) Battery cord is disconnected.
2) Battery charge is insufficient.
3) The fuse has been triggered.
1) Connect the battery cord.
2) Charge the battery.
3) Check the fuse.
The table will not raise. 1) Low hydraulic oil.
2) Faulty hydraulic pump.
1) Add oil.
2) Replace hydraulic pump.
Table lowers without
pushing the down button. 1) Oil leaking from the lowering
valve.
2) Oil leaking from hydraulic
circuit.
1) Replace lowering valve.
2) Check hydraulic circuit and
repair.
Oil leaking from the
cylinder. Seals are worn out or
damaged.
Replace the seals.
Oil leakage from the air
inlet. Excessive oil in the reservoir. Drain the oil to the correct level.
Battery will not charge. Battery is worn out. Replace battery.
Charger flashing to show
error. 1) Charger is not connected.
2) Batteries are not connected
properly.
1) Check all connections.
2) Check all battery
connections.
MAINTENANCE CONTINUED
1
-800-295-551
0
uline.com

PAGE 5 OF 12 0321 IH-3767
H-3767
MESA DE ELEVACIÓN
DE TIJERA DOBLE
OPERADA POR
BATERÍA
800-295-5510
uline.mx
INFORMACIÓN TÉCNICA
GUÍAS DE SEGURIDAD
ESPECIFICACIONES H-3767
Capacidad de peso 317.5 kg (770 lbs.)
Altura máx. de la mesa 130 cm (51¼")
Altura mín. de la mesa 37 cm (14¾")
Tamaño de la mesa/plataforma 91 x 49 x 5 cm (35¾ x 19¼ x 2")
Dimensiones de las ruedas 13 x 4 cm (5 x 1½")
Largo general 122 cm (48")
Alto del asa desde el piso 94 cm (37")
Rango de elevación 93 cm (36½")
Ciclo de elevación (Carga completa) 100 elevaciones
Motor elevador 1 HP
Voltaje de funcionamiento 24 V
Capacidad de la batería 30 Ah
Emisiones acústicas < 70 dB
¡ADVERTENCIA! No opere esta mesa de
elevación a menos que haya recibido
capacitación, esté autorizado y verificado
que esté en buenas condiciones. El operador
deberá leer todas las advertencias e
instrucciones contenidas aquí y en la mesa de
elevación antes de usarla.
1. No repare la mesa de elevación si no dispone de
capacitación, profesional y autorización.
2. La mesa de elevación solo deberá moverse con la
altura de la mesa en su posición más baja.
3. NO sobrecargue la mesa de elevación y hágala
funcionar siempre con el peso indicado. La
sobrecarga podría causar daños a la mesa de
elevación y al operador.
4. NO se ponga de pie ni se siente en la mesa de
elevación para trabajar.
5. NO ponga las manos o los pies debajo de la mesa
al bajarla.
6. Ponga los frenos al cargarla para evitar que la
mesa de elevación se desplace.
7. La carga deberá repartirse uniformemente por toda
la mesa.
8. NO cargue materiales sueltos o inestables.
9. NO deje la mesa de elevación cargada durante
períodos prolongados.
10. La mesa de elevación solo debe utilizarse sobre
superficies planas y sólidas.

PAGE 6 OF 12 0321 IH-3767
15
11
14
8
12
10
13
1
6
9
4
5
73
2
LISTA DE REVISIÓN RUTINARIA ANTES DE
ARRANCAR
— Compruebe que no haya defectos (especialmente
en las llantas o en la bomba).
— Compruebe si la batería está colocada firmemente
y el cable conectado correctamente.
— En caso de fallo o error, deje de usar la mesa de
elevación hasta que se pueda reparar
adecuadamente.
ARRANQUE DE LA MESA DE ELEVACIÓN
—Gire y apague el interruptor de apagado de
emergencia.
—Inserte la llave en el interruptor de bloque eléctrico
y gire a la derecha a la posición "I".
—El medidor de capacidad de la batería debería
indicar la capacidad actual.
FUNCIONAMIENTO DE LA MESA DE
ELEVACIÓN
SUBIR DE LA MESA DE ELEVACIÓN
—Presione el botón "RAISE" (SUBIR) para elevar la mesa
a la altura deseada. (Vea Diagrama 1)
BAJAR DE LA MESA DE ELEVACIÓN
—Presione el botón "LOWER" (BAJAR) para bajar la
mesa a la altura deseada. (Vea Diagrama 1)
INTERRUPTOR DE APAGADO DE EMERGENCIA
—Todas las funciones eléctricas se detienen cuando
se presiona el interruptor de apagado de
emergencia. (Vea Diagrama 2)
FUNCIONAMIENTO
LISTA DE PARTES
Diagrama 1
Diagrama 2
1Botón RAISE (SUBIR)
2Botón LOWER (BAJAR)
1 2
11. Lleve guantes y zapatos de seguridad al realizar
tareas de mantenimiento o reparaciones en la mesa
de elevación. La barra vertical de seguridad deberá
usarse para apoyar el mecanismo de elevación y
evitar que la mesa se caiga. No debe haber carga
alguna sobre la mesa de elevación mientras se
realizan tareas de mantenimiento o se repara.
12. El uso sugerido de la mesa es en interiores con
temperaturas ambiente de entre 5 °C - 40 °C
(41 °F - 104 °F)
13. La mesa de elevación no es impermeable y solo
deberá usarse en condiciones secas.
CONTINUACIÓN DE GUÍAS DE SEGURIDAD
1. Plataforma de
Carga
2. Mecanismo de
Elevación
3. Cilindro Hidráulico
4. Rueda Giratoria
5. Rueda Fija
6. Cubierta del Motor
7. Freno
8. Batería
9. Cargador
10. Medidor de
Capacidad de la
Batería
11. Interruptor de
Apagado de
Emergencia
12. Interruptor de la
Llave
13. Indicador de
Carga
14. Barra Vertical de
Seguridad
15. Asa

PAGE 7 OF 12 0321 IH-3767
MANTENIMIENTO Y CARGA DE LA BATERÍA
1. Esta mesa de elevación tiene una batería de gel
recargable.
2. Las mesas de elevación H-3767 están equipadas
con un cargador específico para cargar la batería.
El cargador se puede conectar a un enchufe
estándar de 110 voltios.
¡PRECAUCIÓN! Antes de conectar el cargador
al enchufe, asegúrese de que el interruptor de
apagado de emergencia y el interruptor de
la llave estén en la posición OFF (APAGADO).
Cargue la batería en un lugar seco y bien
ventilado, alejado de cualquier posible fuente
de fuego. Si la mesa de elevación no se está
usando, la batería deberá cargarse al menos
una vez cada seis meses.
3. La batería de la mesa de elevación deberá
cargarse completamente y con regularidad.
Cuando la batería alcanza el 20%, cargue la
batería de inmediato.
4. El cargador ajustará automáticamente la
corriente en función de la capacidad residual
de la batería, lo que asegura que la batería se
cargue adecuadamente. Tras cargar la batería, el
cargador indica la capacidad total y se detiene
automáticamente. El proceso de carga suele durar
entre 7-9 horas.
INDICADOR DE BATERÍA
1. MEDIDOR DE CAPACIDAD DE LA BATERÍA – El estado
de carga de la batería está indicado en el medidor
de capacidad de la batería. Con el consumo de la
capacidad de la batería, el indicador descenderá
de arriba a abajo. (Vea Diagrama 3)
2. La mesa de elevación detendrá automáticamente
las funciones de elevación una vez que la batería
alcance el 20%.
PREPARACIÓN DE LA MESA DE ELEVACIÓN
PARA REPARACIONES O MANTENIMIENTO
Tome todas las medidas de seguridad necesarias para
evitar un posible accidente durante el curso de una
reparación o tarea de mantenimiento:
1. Estacione la mesa de elevación de forma segura.
2. Presione el interruptor de apagado de emergencia
y desconecte la batería.
3. Ponga el freno.
4. Baje la barra vertical de seguridad.
INSPECCIÓN DE LOS NIVELES DE ACEITE
HIDRÁULICO
1. Asegúrese de que la mesa está en la posición más
baja.
2. Quite los cuatro tornillos (1). (Vea Diagrama 4)
3. Abra la cubierta (2). (Vea Diagrama 4)
4. Verifique el nivel de aceite hidráulico en el tanque
de aceite.
INSPECCIÓN DEL FUSIBLE ELÉCTRICO
1. Quite los cuatro tornillos (1). (Vea Diagrama 4)
2. Abra la cubierta (2). (Vea Diagrama 4)
3. Compruebe si el fusible está intacto. Reemplácelo
en caso de ser necesario.
USAR LA MESA DESPUÉS DEL MANTENIMIENTO
Termine las siguientes tareas antes de usar la mesa de
elevación:
1. Limpiar la mesa de elevación.
2. Revisar los frenos.
3. Revisar el interruptor de apagado de emergencia.
MANTENIMIENTO

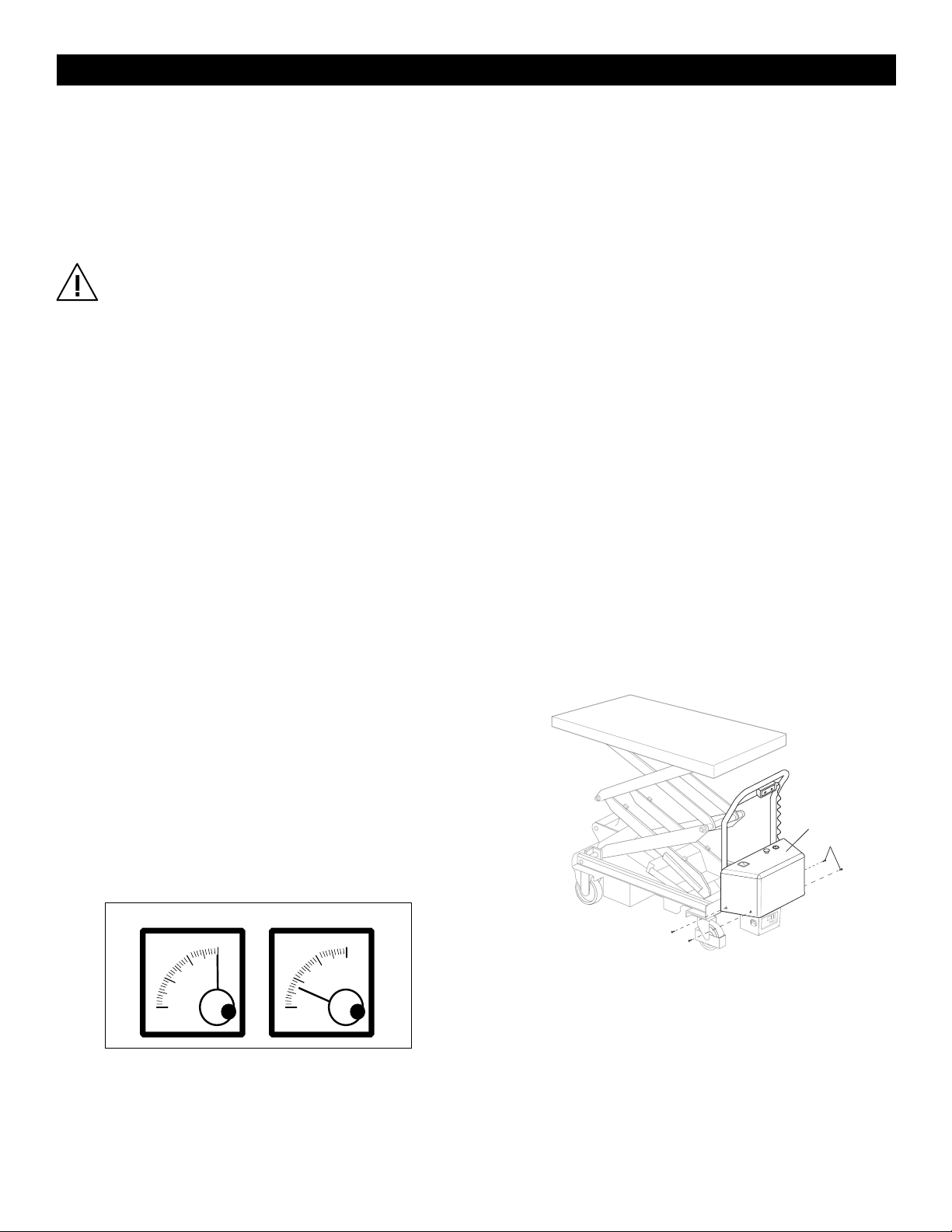

Diagrama 3
Capacitdad Suficiente Carga Requerida
0
10
V
20
30
0
10
V
20
30
2
1

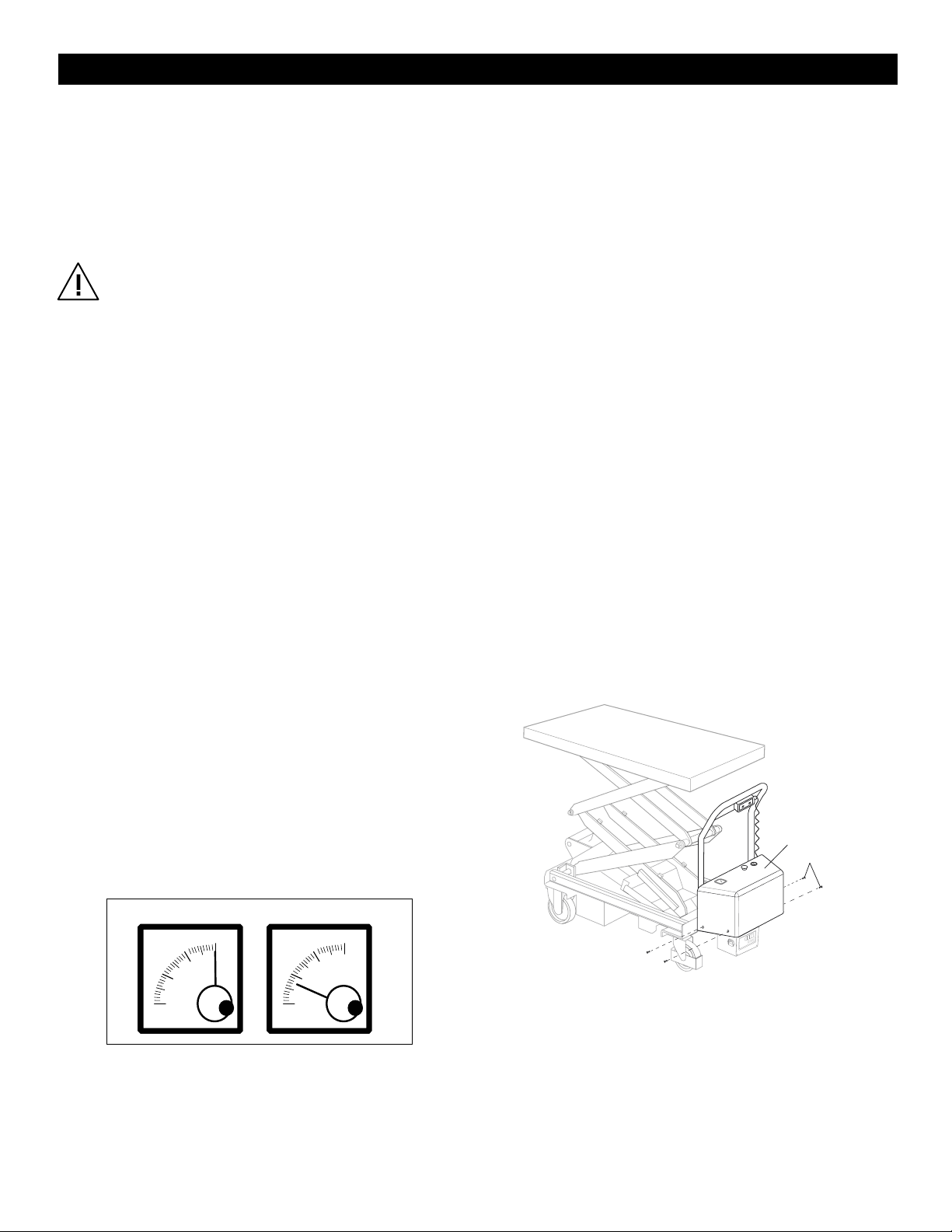

Diagrama 4

PAGE 8 OF 12 0321 IH-3767
Es muy importante realizar el mantenimiento rutinario
necesario para prolongar la vida útil y la seguridad
de la mesa de elevación. Por favor, revise la mesa de
elevación antes de hacerla funcionar de la siguiente
manera:
1. Lubrique los rieles de los rodillos con grasa
(mensualmente).
2. Lubrique todos los puntos y ejes pivotantes (cada 6
meses).
3. Revise el aceite hidráulico (cada 12 meses)
NOTA: La capacidad total de aceite es de
alrededor de 2.5 L. Si la mesa de elevación
necesita más aceite, use ISO-VG46 o
equivalente.
SOLUCIÓN DE PROBLEMAS
PROBLEMA DE
FUNCIONAMIENTO CAUSAS RECOMENDACIONES
El motor de elevación no
funciona. 1) El cable de la batería está
desconectado.
2) La carga de la batería es
insuficiente.
3) El fusible ha saltado.
1) Conecte el cable de la
batería.
2) Cargue la batería.
3) Compruebe el fusible.
La mesa no se eleva.
1) El nivel de aceite hidráulico
está bajo.
2) La bomba hidráulica es
defectuosa.
1) Agregue más aceite.
2) Reemplace la bomba
hidráulica.
La mesa se baja sin presionar
el botón DOWN (BAJAR). 1) Hay una fuga de aceite en
la válvula de descenso.
2) Hay una fuga de aceite en
el circuito hidráulico.
1) Reemplace la válvula de
descenso.
2) Revise y repare el circuito
hidráulico.
Hay una fuga de aceite en el
cilindro. Los empaques están
desgastados o dañados.
Reemplace los empaques.
Hay una fuga de aceite en
la entrada de aire. Exceso de aceite en el
depósito.
Reduzca el nivel de aceite
hasta el nivel adecuado.
La batería no se carga. La batería está desgastada. Reemplace la batería.
CONTINUACIÓN DE MANTENIMIENTO
8
00-295-551
0
uline.mx

PAGE 9 OF 12 0321 IH-3767
H-3767
TABLEAU ÉLÉVATRICE
À DOUBLE CISEAU À
BATTERIE
1-800-295-5510
uline.com
CARACTÉRISTIQUES TECHNIQUES
CONSIGNES DE SÉCURITÉ
SPÉCIFICATIONS H-3767
Capacité pondérale 317,5 kg (770lb)
Hauteur max. de la table 1,3 m (51¼ po)
Hauteur min. de la table 37,5 cm (14¾ po)
Dimensions de la table/plateforme 90,8 x 48,9 x 5,1 cm (35¾ x 19¼ x 2 po)
Dimensions des roulettes 12,7 x 3,2 cm (5 x 1¼ po)
Longueur totale 1,2m (48po)
Hauteur de la poignée à partir du sol 94cm (37po)
Portée de levage 92,7 cm (36½ po)
Cycle de levage (complètement chargée) 100 levées
Moteur de levage 1 HP
Tension de fonctionnement 24V
Capacité de la batterie 30 Ah
Émission de bruit < 70 dB
AVERTISSEMENT! N'utilisez pas la table élévatrice
si vous n'avez pas été formé pour ou autorisé
à l'utiliser et si vous ne vous êtes pas assuré
qu'elle est en bon état. L'opérateur doit lire
toutes les étiquettes de mise en garde et les
instructions mentionnées ci-présentes et sur la
table élévatrice avant de l'utiliser.
1. Ne réparez pas la table élévatrice sans formation
professionnelle et autorisation.
2. La table élévatrice doit être déplacée uniquement
lorsque la table est à sa position la plus basse.
3. NE surchargez PAS la table élévatrice et respectez
toujours sa charge nominale. Surchargez la table
risque l’endommager et blesser l'utilisateur.
4. NE vous tenez PAS debout ou ne vous assoyez pas
sur la table élévatrice pour travailler.
5. NE placez PAS vos mains ou vos pieds sous la table
en l'abaissant.
6. Appliquez les freins lors du chargement pour
empêcher la table élévatrice de se déplacer.
7. La charge doit être répartie uniformément sur toute
la table.
8. NE chargez PAS la table de matériaux lâches ou
instables.
9. NE laissez PAS la table élévatrice chargée pendant
de longues périodes.
10. La table élévatrice doit être utilisée uniquement sur
des surfaces planes et solides.

PAGE 10 OF 12 0321 IH-3767
15
11
14
8
12
10
13
1
6
9
4
5
73
2
VÉRIFICATION COURANTE AVANT LA MISE
EN MARCHE
— Vérifiez l'unité pour repérer toute défectuosité (en
particulier sur les roues et la pompe).
— Vérifiez si la batterie est bien installée et si le
câble est branché correctement.
— En cas de panne ou de défectuosité, cessez
d'utiliser la table élévatrice jusqu'à ce qu'elle soit
réparée adéquatement.
MISE EN MARCHE DE LA TABLE ÉLÉVATRICE
— Tournez et placez l'interrupteur d'arrêt d'urgence en
position fermée.
— Insérez la clé dans l'interrupteur de verrouillage
électrique et tournez à droite à la position «I».
— La jauge de capacité de la batterie doit indiquer la
capacité actuelle.
FONCTIONNEMENT DE LA TABLE
ÉLÉVATRICE
LEVAGE DE LA TABLE ÉLÉVATRICE
— Appuyez sur le bouton de LEVAGE pour soulever la
table à la hauteur voulue. (Voir Figure1)
ABAISSEMENT DE LA TABLE ÉLÉVATRICE
— Appuyez sur le bouton d'Abaissement pour abaisser
la table à la hauteur voulue. (Voir Figure1)
INTERRUPTEUR D'ARRÊT D'URGENCE
— Toutes les fonctions de commandes électriques sont
coupées lorsque l'interrupteur d'arrêt d'urgence est
enfoncé. (Voir Figure2)
FONCTIONNEMENT
LISTE DES PIÈCES
Figure 1
Figure 2
1 Bouton de LEVAGE
2 Bouton d'ABAISSEMENT
1 2
11. Lors de l'entretien et la réparation de la table
élévatrice, portez des gants et des chaussures de
sécurité. La barre de soutien de sécurité doit être
utilisée pour soutenir le mécanisme de levage afin
d'empêcher la table de tomber. Aucune charge
ne doit se trouver sur la table lors d'un entretien ou
d'une réparation.
12. La table est conçue pour être utilisée à l'intérieur à
des températures ambiantes comprises entre 5° et
40 °C (41° et 104 °F).
13. Cette table élévatrice n'est pas imperméable et doit
être utilisée uniquement dans des conditions sèches.
CONSIGNES DE SÉCURITÉ SUITE
1. Plateforme de
chargement
2. Mécanisme de
levage
3. Cylindre
hydraulique
4. Roulette pivotante
5. Roulette fixe
6. Boîtier du moteur
7. Frein
8. Batterie
9. Chargeur
10. Jauge de capacité
de la batterie
11. Interrupteur d'arrêt
d'urgence
12. Interrupteur à clé
13. Indicateur de
charge
14. Barre de soutien et
de sécurité
15. Poignée

PAGE 11 OF 12 0321 IH-3767
ENTRETIEN ET CHARGE DE LA BATTERIE
1. Une batterie à électrolyte gélifié rechargeable est
utilisée pour cette table élévatrice.
2. Les tables élévatrices H-3767 sont dotées d'un
chargeur adapté pour charger la batterie. Le
chargeur peut être branché à une prise de 110volts
standard.
MISE EN GARDE! Avant de brancher le chargeur
à la prise, assurez-vous que l'interrupteur
d’arrêt d'urgence et l'interrupteur à clé sont
en position OFF (arrêt). Veuillez recharger la
batterie dans un endroit sec, bien ventilé et
loin de toute source d'incendie. Si la table
élévatrice n'est pas utilisée, la batterie doit être
chargée au moins une fois tous les six mois.
3. La batterie de la table élévatrice doit être chargée
complètement et régulièrement. Lorsque l'état
de charge de la batterie atteint 20%, veuillez
recharger la batterie immédiatement.
4. Le chargeur ajustera automatiquement le
courant en fonction de la capacité résiduelle
de la batterie, permettant ainsi à la batterie
d'être chargée correctement. Une fois la batterie
chargée, le chargeur indique pleine capacité et
s'arrête automatiquement. Le chargement dure
généralement entre 7et 9heures.
VOYANT DE BATTERIE
1. JAUGE DE CAPACITÉ DE LA BATTERIE – L'état de
charge de la batterie est indiqué sur la jauge de
capacité de la batterie. À mesure que la capacité
de la batterie diminue, la jauge descend à partir du
haut. (Voir Figure3)
2. Les fonctions de levage de la table élévatrice
s'interrompent automatiquement lorsque l'état de la
batterie atteint 20%.
PRÉPARATION DE LA TABLE ÉLÉVATRICE
EN VUE DE LA RÉPARATION OU DE L'ENTRETIEN
Prenez toutes les mesures de sécurité nécessaires pour
éviter un éventuel accident au cours d'une procédure
de réparation et d'entretien:
1. Garez la table élévatrice dans un lieu sécuritaire.
2. Appuyez sur l'interrupteur d'arrêt d'urgence et
débranchez la batterie.
3. Appliquez les freins.
4. Abaissez la barre de soutien de sécurité.
INSPECTION DE LA CAPACITÉ D'HUILE
HYDRAULIQUE
1. Assurez-vous que la table est complètement
abaissée.
2. Retirez les quatre vis (1). (Voir Figure4)
3. Ouvrez le couvercle (2). (Voir Figure4)
4. Vérifiez la capacité d'huile hydraulique dans le
réservoir d'huile.
INSPECTION DU FUSIBLE ÉLECTRIQUE
1. Retirez les quatre vis (1). (Voir Figure4)
2. Ouvrez le couvercle (2). (Voir Figure4)
3. Vérifiez si le fusible est intact. Remplacez si
nécessaire.
UTILISATION DE LA TABLE ÉLÉVATRICE
APRÈS L'ENTRETIEN
Effectuez la procédure suivante avant d'utiliser la table
élévatrice:
1. Nettoyez la table élévatrice.
2. Vérifiez les freins.
3. Vérifiez l'interrupteur d'arrêt d'urgence.
ENTRETIEN
Figure 3
Capacité suffisante Charge nécessaire
0
10
V
20
30
0
10
V
20
30
2
1
Figure 4

PAGE 12 OF 12 0321 IH-3767
Il est très important d'effectuer la maintenance et
l'entretien courant afin de prolonger la durée de vie
et la sécurité de la table élévatrice. Veuillez vérifier les
points suivants avant d'utiliser la table:
1. Lubrifiez les galets de roulement avec de la graisse
(tous les mois).
2. Lubrifiez tous les points de pivotement et les essieux
(tous les 6mois).
3. Vérifiez l'huile hydraulique (tous les 12mois).
REMARQUE: Le volume maximal d'huile est
de 2,5litres. Si la table élévatrice nécessite
plus d'huile, utilisez de l'huile ISO-VG46 ou un
équivalent.
DÉPANNAGE
PROBLÈME CAUSES RECOMMANDATIONS
Le moteur de levage ne
tourne pas. 1) Le câble de la batterie est
débranché.
2) La charge de la batterie est
insuffisante.
3) Le fusible a été déclenché.
1) Branchez le câble de la
batterie.
2) Chargez la batterie.
3) Vérifiez le fusible.
La table ne se soulève pas. 1) Le niveau d'huile hydraulique
est bas.
2) La pompe hydraulique est
défectueuse.
1) Ajoutez de l'huile.
2) Remplacez la pompe
hydraulique.
La table s'abaisse sans
appuyer sur le bouton
d'abaissement.
1) De l'huile fuit de la soupape
d'abaissement.
2) De l'huile fuit du circuit
hydraulique.
1) Remplacez la soupape
d'abaissement.
2) Vérifiez le circuit hydraulique
et réparez.
De l'huile fuit du cylindre. Les joints sont usés ou
endommagés.
Remplacez les joints.
De l'huile fuit de l'entrée d'air. Il y a trop d'huile dans le
réservoir.
Retirez l'excès d'huile.
La batterie ne se charge pas. La batterie est usée. Remplacez la batterie.
ENTRETIEN SUITE
1
-800-295-551
0
uline.com
