Ugolini MINI GEL PLUS User manual

MANUALE D’ISTRUZIONE
OPERATOR’S MANUAL
CARNET D’INSTRUCTIONS
GEBRAUCHSANWEISUNG
MANUAL DE INSTRUCCIONES

2
DICHIARAZIONE DI CONFORMITÀ CE
Noi Ugolini S.p.A. - Via Mario Ugolini 3 - 27010 Torrevecchia Pia - Pavia - Italy dichiariamo, sotto la nostra responsabilità, che l’apparecchio
DISTRIBUTORE DI BEVANDE FREDDE - Marca: UGOLINI S.p.A. - Fabbricante: UGOLINI S.p.A. - Modelli: MiniGEL 1/2/3 PLUS - 230V 50Hz sono
conformi alle seguenti Normative:
In ottemperanza alle Direttive 2014/30/CE, 2014/35/CE, 2006/42/CE.
EC DECLARATION OF CONFORMITY
We Ugolini S.p.A. - Via Mario Ugolini 3 - 27010 Torrevecchia Pia - Pavia - Italy declare, under our responsibility, that the apparatus COLD DRINK
DISPENSER - Trademark: UGOLINI S.p.A. - Manufacturer: UGOLINI S.p.A. - Model: MiniGEL 1/2/3 PLUS - 230V 50Hz are in conformity with the
following Standards:
Following the provisions of the Directives 2014/30/CE, 2014/35/CE, 2006/42/CE.
DECLARATION DE CONFORMITE CE
Nous Ugolini S.p.A. - Via Mario Ugolini 3 - 27010 Torrevecchia Pia - Pavia - Italy déclarons, sous notre responsabilité, que les appareil DISTRIBU-
TEUR REFROIDISSEUR DE BOISSONS - Marque: UGOLINI S.p.A. - Constructeur: UGOLINI S.p.A. - Modèle: MiniGEL 1/2/3 PLUS - 230V 50Hz
sont conformes aux Normes suivantes:
Conformément aux Directives 2014/30/CE, 2014/35/CE, 2006/42/CE.
EG-ÜBEREINSTIMMUNGSERKLÄRUNG
Wir Ugolini S.p.A. - Via Mario Ugolini 3 - 27010 Torrevecchia Pia - Pavia - Italy erklären auf eigene Verantwortung, daß die Gerät KALTGETRÄNKE
DISPENSER - Marke: UGOLINI S.p.A. - Hersteller: UGOLINI S.p.A. - Modell : MiniGEL 1/2/3 PLUS - 230V 50Hz mit den folgenden Normen über-
einstimmen:
Gemäß den EWG-Richtlinien 2014/30/CE, 2014/35/CE, 2006/42/CE.
DECLARACIÓN DE CONFORMIDAD CE
Nosotros Ugolini S.p.A. - Via Mario Ugolini 3 - 27010 Torrevecchia Pia - Pavia - Italy declararamos, bajo nuestra responsabilidad, que los aparato
DISTRIBUIDOR DE BEBIDAS FRIAS - Marca: UGOLINI S.p.A. - Fabricante: UGOLINI S.p.A. - Modelo: MiniGEL 1/2/3 PLUS - 230V 50Hz responden
con las siguientes Normativas:
En cumplimiento de las Normas 2014/30/CE, 2014/35/CE, 2006/42/CE.
-
-
-
EN60335-1 (2012) + A14 (2019)
EN60335-2-24 (2010) + A2 (2019)
EN60335-2-75 (2004) + A12 (2010)
-
-
-
EN 55014-1 (2017)
EN 55014-2 (2015)
EN 61000-3-2 (2019); EN61000-3-3 (2013) + A1 (2019)
-
-
-
EN60335-1 (2012) + A14 (2019)
EN60335-2-24 (2010) + A2 (2019)
EN60335-2-75 (2004) + A12 (2010)
-
-
-
EN 55014-1 (2017)
EN 55014-2 (2015)
EN 61000-3-2 (2019); EN61000-3-3 (2013) + A1 (2019)
-
-
-
EN60335-1 (2012) + A14 (2019)
EN60335-2-24 (2010) + A2 (2019)
EN60335-2-75 (2004) + A12 (2010)
-
-
-
EN 55014-1 (2017)
EN 55014-2 (2015)
EN 61000-3-2 (2019); EN61000-3-3 (2013) + A1 (2019)
-
-
-
EN60335-1 (2012) + A14 (2019)
EN60335-2-24 (2010) + A2 (2019)
EN60335-2-75 (2004) + A12 (2010)
-
-
-
EN 55014-1 (2017)
EN 55014-2 (2015)
EN 61000-3-2 (2019); EN61000-3-3 (2013) + A1 (2019)
-
-
-
EN60335-1 (2012) + A14 (2019)
EN60335-2-24 (2010) + A2 (2019)
EN60335-2-75 (2004) + A12 (2010)
-
-
-
EN 55014-1 (2017)
EN 55014-2 (2015)
EN 61000-3-2 (2019); EN61000-3-3 (2013) + A1 (2019)
vedere targa dati sulla macchina
see data plate on the machine
voir la plaque sur l’appareil
siehe Dispenser Typenschild
ver la placa del distribuidor
Ugolini spa
L’Amministratore Delegato
(luogo ed anno di prod. - place and mfr. year - lieu et an de production
Produktionsort und Produktionsjahr - lugar y año de producción)

3
Questo apparecchio è coperto da uno o più dei seguenti brevetti e/o altre domande di brevetto depositate:
This dispenser is manufactured under one or more of the following U.S.patents and/or other pending patents:
Cet appareil est couvert par un ou plusieurs des brevets suivants et/ou autres demandes de brevet déposées:
Dieses Gerät ist durch eines oder mehrere der folgenden Patente und/oder andere eingetragene Patentanmeldungen geschützt:
Este aparato está cubierto por una o varias de las siguientes patentes y/o otras solicitudes de patente ya registradas:
US 2013,0263747 - US 2013,0152620 - US 2013,0098098 - US 2012,0234035 - US 6467,944 - US 5713,214 - US 6546,843 - US 9,326,530B2 - DE 6010,0684
WO 2012,085692 - WO 2012,032425 - WO 2012,004687 - WO 2013,011078 - EP 2478,774 - EP 1155,622 - EP 0799,575 - EP 1162,168
4
14
23
33
43
1. L'apparecchio è garantito per un periodo di dodici mesi dalla data di acquisto.
Tale data viene certificata dalla ricevuta e/o fattura fiscale e/o da un documento at-
testante l'avvenuta consegna dell'apparecchio all'acquirente.
2. Per garanzia si intende la sostituzione o riparazione gratuita delle parti compo-
nenti l'apparecchio riconosciute difettose all'origine, per vizi di fabbricazione a con-
dizione che: A- il difetto di funzionamento dell'apparecchio sia stato -a pena di
decadenza- denunziato per iscritto dall'acquirente al produttore entro otto giorni dal-
la scoperta del difetto stesso; B-ove l'acquirente abbia diritto alla garanzia, sarà do-
vere di Ugolini s.p.a. provvedere -a sua insindacabile discrezione- alla sostituzione
integrale dell'apparecchio, ovvero alla sostituzione o riparazione delle sole parti di
esso riconosciute difettose all'origine, per vizi di fabbricazione.
3. Sono escluse dalla garanzia le parti dell'apparecchio aventi funzione estetica e/o
ornamentale, nonché le parti che dovessero risultare difettose a causa -o per effet-
to- di circostanze non connesse a vizi di fabbricazione ovvero a negligenza, imperi-
zia o trascuratezza nell'uso, installazione errata o, comunque, difforme rispetto le
istruzioni fornite dal produttore, manutenzione errata o eseguita da personale non
autorizzato da Ugolini s.p.a., o, comunque, effettuata in modo difforme rispetto alle
istruzioni fornite dal produttore, (ivi) trasporto eseguito in modo inidoneo o, comun-
que, con modalità differenti rispetto quelle indicate dal produttore; sono altresì
esclusi dalle prestazioni in garanzia gli interventi tecnici inerenti l'installazione e l'al-
lacciamento agli impianti di alimentazione elettrica o idrica.
4. E' esclusa dalla garanzia la responsabilità del produttore per l'ipotesi in cui l'ap-
parecchio determini la distruzione o il deterioramento di una cosa diversa dall'appa-
recchio stesso; è, inoltre, esclusa la responsabilità del produttore per eventuali
danni che possano, direttamente o indirettamente, derivare a persone e/o cose per
effetto della -e/o in correlazione alla- mancata o inesatta osservanza di tutte le pre-
scrizioni indicate nel manuale di istruzioni allegato all'apparecchio; nelle ipotesi in
cui il produttore sia tenuto a rispondere dei danni subiti dall'acquirente, il risarcimen-
to non potrà in ogni caso comportare, a carico di Ugolini s.p.a., un esborso superiore
al prezzo versato dall'acquirente per l'acquisto del prodotto.
5. Sono escluse dalla garanzia anche tutte le spese di trasporto.
6. L'intervento di riparazione dell'apparecchio deve essere effettuato presso Ugolini
s.p.a., ovvero presso uno dei laboratori autorizzati dalla medesima; le spese di tra-
sporto, ed i rischi ad esso connessi, sono interamente a carico dell'acquirente; ove
l'intervento di riparazione sia effettuato a domicilio, l'acquirente sarà tenuto a corri-
spondere il diritto fisso di chiamata in vigore presso il produttore alla data dell'inter-
vento.
7. Trascorsi dodici mesi dall'acquisto, decade il diritto di garanzia e l'assistenza ver-
rà esplicata addebitando, oltre alle spese di manodopera, anche il costo delle parti
sostituite e quelle di trasporto.
8. Sono esclusi la sostituzione dell'apparecchio ed il prolungamento della garanzia
a seguito di intervenuto guasto.
9. E' escluso dalla garanzia l'apparecchio la cui targa di identificazione risulti mano-
messa, asportata o comunque in condizioni tali da non rendere possibile l'identifica-
zione certa dell'apparecchio stesso.
10. Tale garanzia è valida solo nel territorio in cui l'acquirente ha la propria sede le-
gale alla data dell'acquisto dell'apparecchio.
GARANZIA
ELENCO RICAMBI - Disponibile in internet all’indirizzo : http://www.ugolinispa.com/download
SPARE PARTS LIST - Available on the Internet at : http://www.ugolinispa.com/download
LISTE DES PIECES DE RECHANGE - Sur le site Internet à l'adresse : http://www.ugolinispa.com/download
ERSATZTEILLISTE - Auf der Internet-Seite : http://www.ugolinispa.com/download
DESCRIPCION PIEZAS DE REPUESTO - En el sitio de Internet en : http://www.ugolinispa.com/download
Si dichiara la conformità alla normativa comunitaria sulla "Restrizioni nell'impiego di determinate so-
stanze pericolose nella costruzione di apparecchiature elettriche ed elettroniche", nella versione at-
tuale, Direttiva 2015/863/UE.
Ai sensi della Direttiva 2012/19/UE, relativa allo "Smaltimento dei rifiuti", il simbolo del cas-
sonetto barrato riportato sull’apparecchiatura o sulla sua confezione indica che il prodotto
alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti.
La raccolta differenziata della presente apparecchiatura giunta a fine vita è organizzata e ge-
stita dal produttore. L’utente che vorrà disfarsi della presente apparecchiatura dovrà quindi
contattare il produttore e seguire il sistema che questo ha adottato per consentire la raccolta
separata dell’apparecchiatura giunta a fine vita. L’adeguata raccolta differenziata per l’avvio
successivo dell’apparecchiatura dismessa al riciclaggio, al trattamento e allo smaltimento ambiental-
mente compatibile contribuisce ad evitare possibili effetti negativi sull’ambiente e sulla salute e favo-
risce il reimpiego e/o riciclo dei materiali di cui è composta l’apparecchiatura. Lo smaltimento abusivo
del prodotto da parte del detentore comporta l’applicazione delle sanzioni amministrative previste dalla
normativa vigente.
We declare compliance with EU legislation on "Restrictions on the use of certain hazardous substan-
ces in the construction of electrical and electronic equipment", in the current version, Directive 2015/
863 / EU.Pursuant to Directive 2012/19 / EU, relating to "Waste disposal", the crossed out wheelie bin
symbol applied to equipment or packaging means that the product should be collected sepa-
rately from other types of waste at the end of its useful life.
The separate collection of equipment that has reached the end of its life cycle is organised
and managed by the manufacturer. A user that wishes to dispose of this product should the-
refore contact the manufacturer and follow the instructions given with respect to the separate
collection of obsolete equipment. Correct separate collection and the subsequent recycling, treatment
and environmentally compatible disposal of discarded equipment is of aid in avoiding possible nega-
tive effects for the environment and people's health and facilitates the re-use or recycling of the mate-
rials of which the equipment is made. Illegal disposal of this product on part of the owner will give way
to the application of administrative fines as provided by current laws.
Nous déclarons être en conformité avec la législation de l'UE sur les "Restrictions à l'utilisation de cer-
taines substances dangereuses dans la construction d'équipements électriques et électroniques",
dans sa version actuelle, la Directive 2015/863 / EU.
Conformément à la directive 2012/19 / UE relative à "l'élimination des déchets", le symbole
de la poubelle barrée indiqué sur l'appareil ou sur sa boîte indique qu'à la fin de sa vie utile
ce produit doit être éliminé séparément des autres déchets et conformément aux lois en vi-
gueur en la matière.
La collecte différenciée de cet appareil à la fin de sa vie utile, est organisée et gérée par le
producteur. Par conséquent, lorsque l'utilisateur souhaitera jeter cet appareil il devra con-
tacter le producteur et respecter le système que ce dernier aura mis en place pour réaliser la collecte
différenciée des appareils arrivés à la fin de leur vie utile.
La collecte différenciée correctement effectuée, suivie de l'envoi des appareils éliminés au recyclage,
avec traitement et élimination des déchets dans le plus strict respect de l'environnement, est une
procédure fondamentale qui contribue à éviter les possibles effets négatifs sur notre environnement
et sur notre santé, et qui favorise la réutilisation et/ou le recyclage des matériaux qui composent ces
appareils.
L'élimination abusive de ce produit par son propriétaire comporte l'application de sanctions administra-
tives sévères, prévues par la réglementation en vigueur.
Wir erklären die Einhaltung der EU-Gesetzgebung zu "Beschränkungen der Verwendung bestimmter
gefährlicher Stoffe beim Bau von Elektro- und Elektronikgeräten" in der aktuellen Fassung, Richtlinie
2015/863 / EU.
Gemäß der Richtlinie 2012/19 / EU über die "Abfallentsorgung", das Symbol des durchge-
strichenen Abfallcontainers auf der Packung gibt an, dass das Produkt zum Ende seiner Le-
bensdauer getrennt von den anderen Abfällen entsorgt werden muss.
Die getrennte Abfallsammlung dieses Geräts am Ende seiner Lebensdauer wird vom Her-
steller organisiert und verwaltet. Der Nutzer, der das Gerät entsorgen möchte, muss sich
daher mit dem Hersteller in Verbindung setzen und das System befolgen, das dieser an-
gewendet hat, um das Altgerät der getrennten Abfallsammlung zuzuführen.
Eine angemessene Mülltrennung, die das Altgerät zur Wiederverwertung und umweltverträglichen En-
tsorgung führt, trägt dazu bei, mögliche negative Auswirkungen auf die Umwelt und die Gesundheit zu
vermeiden und fördert die Wiederverwendung bzw. das Recycling der Materialien, aus denen das
Gerät besteht. Die unerlaubte Entsorgung des Produkts durch den Benutzer zieht die Anwendung der
von der geltenden Richtlinie vorgesehenen Ordnungsstrafen nach sich.
Declaramos conformidad con la legislación de la UE sobre "Restricciones en el uso de ciertas sustan-
cias peligrosas en la construcción de equipos eléctricos y electrónicos", en la versión actual, Directiva
2015/863 / UE.
De conformidad con la Directiva 2012/19 / UE, relativa a la "Eliminación de residuos", el
símbolo del contenedor tachado que aparece impreso sobre el aparato o sobre su embalaje
indica que al finalizar la vida útil del producto éste nunca debe depositarse junto al resto de
residuos. La recogida selectiva de este equipo cuando llegue al final de su vida útil la gestio-
nará y organizará el fabricante. El usuario que desee deshacerse de este equipo deberá po-
nerse en contacto con el fabricante y seguir el sistema que éste haya adoptado para permitir
la recogida selectiva del aparato que haya llegado al final de su vida útil.
La recogida selectiva adecuada para el posterior reciclaje, tratamiento y eliminación del equipo inser-
vible, compatible con el medio ambiente, contribuye a evitar posibles efectos negativos para el medio
ambiente y para la salud y favorece la reutilización y/o el reciclaje de los materiales de los que está
compuesto el equipo.
La eliminación inadecuada del producto por parte de su propietario comportará la aplicación de las
sanciones administrativas previstas por la normativa vigente.

4
1 ISTRUZIONI DI SICUREZZA ELETTRICA
1Prima di collegare elettricamente il distributore, controllare
che la tensione di rete sia quella corretta indicata in targa. Col-
legare il distributore a una rete monofase, servendosi di una
presa completa di messa a terra secondo quanto stabilito dalle
norme vigenti. Nel caso la disconnessione dell`apparecchio
dalla rete elettrica sia effettuata con un interruttore unipolare,
tale interruttore deve garantire una distanza di apertura dei
contatti che consenta la disconnessione completa nelle condi-
zioni della categoria di sovratensione III.
2Non usare prolunghe per collegare elettricamente l'appa-
recchio.
3Se il cavo di alimentazione è danneggiato, esso deve
essere sostituito dal costruttore o dal suo servizio assistenza
tecnica o, comunque, da una persona con qualifica similare, in
modo da prevenire ogni rischio.
4L'apparecchio non è adatto per l'uso in ambienti esterni.
5L'apparecchio deve essere installato in posizione verticale.
6Prima di qualsiasi intervento di pulizia disconnettere sem-
pre elettricamente il distributore estraendo la spina dalla presa.
7Non smontare i pannelli per pulizia o manutenzione senza
assicurarsi che il distributore sia scollegato elettricamente.
8Per la pulizia, non utilizzare un getto d'acqua.
9Questo apparecchio non può essere utilizzato da bambini.
10 Evitare che bambini giochino con l'apparecchio.
11 Questo apparecchio non può essere utilizzato da persone
con capacità fisiche, sensoriali o mentali ridotte o prive di espe-
rienza e conoscenza, a meno che queste non abbiano ricevuto
assistenza e formazione per l'uso sicuro dell'apparecchio e
comprendano i pericoli da esso derivanti.
12 L'accesso alla parte interna del distributore è limitata alle
persone che hanno conoscenza ed esperienza pratica
dell'apparecchio, specialmente quando si tratta di sicurezza e
di igiene.
2 ISTRUZIONI DI SICUREZZA IGENICA
1Questo apparecchio è destinato all'utilizzo per applicazioni
domestiche e simili.
2Per un corretto funzionamento, la temperatura ambiente
deve essere compresa tra +5° e +32°C.
3Utilizzare l'apparecchio esclusivamente per il raffredda-
mento dei liquidi indicati.
4Non introdurre sostanze o liquidi pericolosi o tossici
all'interno dell'apparecchio.
3 CARATTERISTICHE TECNICHE
E’ riservato il diritto di modifica del presente manuale senza pre-
avviso.
4 INTRODUZIONE
E’ necessario leggere attentamente questo libretto di istruzioni
allo scopo di conoscere tutte le caratteristiche del distributore.
Come tutti i prodotti meccanici, anche questo distributore richie-
de pulizia e cura. Il suo buon funzionamento inoltre può essere
compromesso da eventuali errori compiuti dall'operatore duran-
te le fasi di smontaggio e pulizia. Per questo motivo è importante
che le procedure di smontaggio, lavaggio, sanitizzazione e ri-
montaggio, essendo operazioni giornaliere, siano conosciute
senza possibilità di errore a chi utilizza il distributore.
5 INSTALLAZIONE
1Estrarre il distributore dall’imballo, che è consigliabile con-
servare per future necessità.
Contenitori trasparenti smontabili n 1 2 3
Capacità singolo contenitore, circa l 6 6 6
Dimensioni:
larghezza cm 20 40 60
profondità cm 49 49 49
altezza cm 62 62 62
Peso netto, circa kg 27 47 62
Peso lordo, circa kg 29 50 65
Motocompressore ermetico
Condensatore a ventilazione forzata
Salvamotore
Livello di rumorosità inferiore a 70 dB (A)
IMPORTANTE
Caratteristiche elettriche: leggere i dati riportati sulla
targa di ogni singolo distributore; questa è situata nella
parte inferiore del pannello frontale, dietro il cassetto
raccogligocce di destra. I numeri di matricola degli appa-
recchi (preceduti dal simbolo #) sono riportati sotto al
telaio. I dati riportati sulla targa sono sempre quelli a cui
fare riferimento.
IMPORTANTE
Nelle operazioni di trasporto o sollevamento, il distribu-
tore non deve mai essere afferrato per i contenitori tra-
sparenti o i cilindri evaporatori. Il fabbricante non
risponde dei danni provocati dalle suddette errate mano-
vre.
MINIGEL 1
MINIGEL 2
MINIGEL 3

5
2Controllare che il distributore non abbia subito danni da tra-
sporto. In caso contrario, provvedere immediatamente ad effet-
tuare il reclamo presso il vettore.
3Appoggiare il distributore su un banco in grado di soste-
nerne il peso, anche a carico completo, tenendo presente
quanto detto all’avvertimento IMPORTANTE del prece-
dente punto 1.
4Lasciare uno spazio libero di almeno 15 cm attorno a tutto il
distributore per non ostacolare il flusso d’aria di raffredda-
mento.
5Controllare la stabilità dell’apparecchio regolando eventual-
mente i piedini in altezza. Nel caso in cui con il distributore
venga fornita una serie di piedini alti (100 mm circa), questa
deve essere sostituita a quella originale.
6Il distributore non esce prelavato e sanitizzato dalla fab-
brica. Prima dell’uso esso deve essere smontato, lavato e sani-
tizzato seguendo quanto previsto nelle presenti istruzioni al
capitolo 7.4 PULIZIA.
6 PER UN FUNZIONAMENTO SICURO E
CORRETTO
1Non usare il distributore prima di aver letto il presente
libretto d’istruzioni.
2Non usare il distributore se non correttamente collegato a
terra.
3Non mettere in funzione il distributore se i pannelli non
sono al loro posto e bloccati con viti.
4Non introdurre dita o oggetti nelle fessure dei pannelli e
nell’apertura del rubinetto.
5Non smontare la vasca, non rimuovere mescolatori o pan-
nelli per pulizia o manutenzione senza assicurarsi che il distri-
butore sia scollegato elettricamente.
6L’apparecchio non è adatto per l’uso in ambienti esterni.
7Il coperchio deve rimanere sempre chiuso.
8Non versare prodotto alimentare, all'interno del distributore,
ad una temperatura superiore ai 40°C.
7 ISTRUZIONI PER L’USO

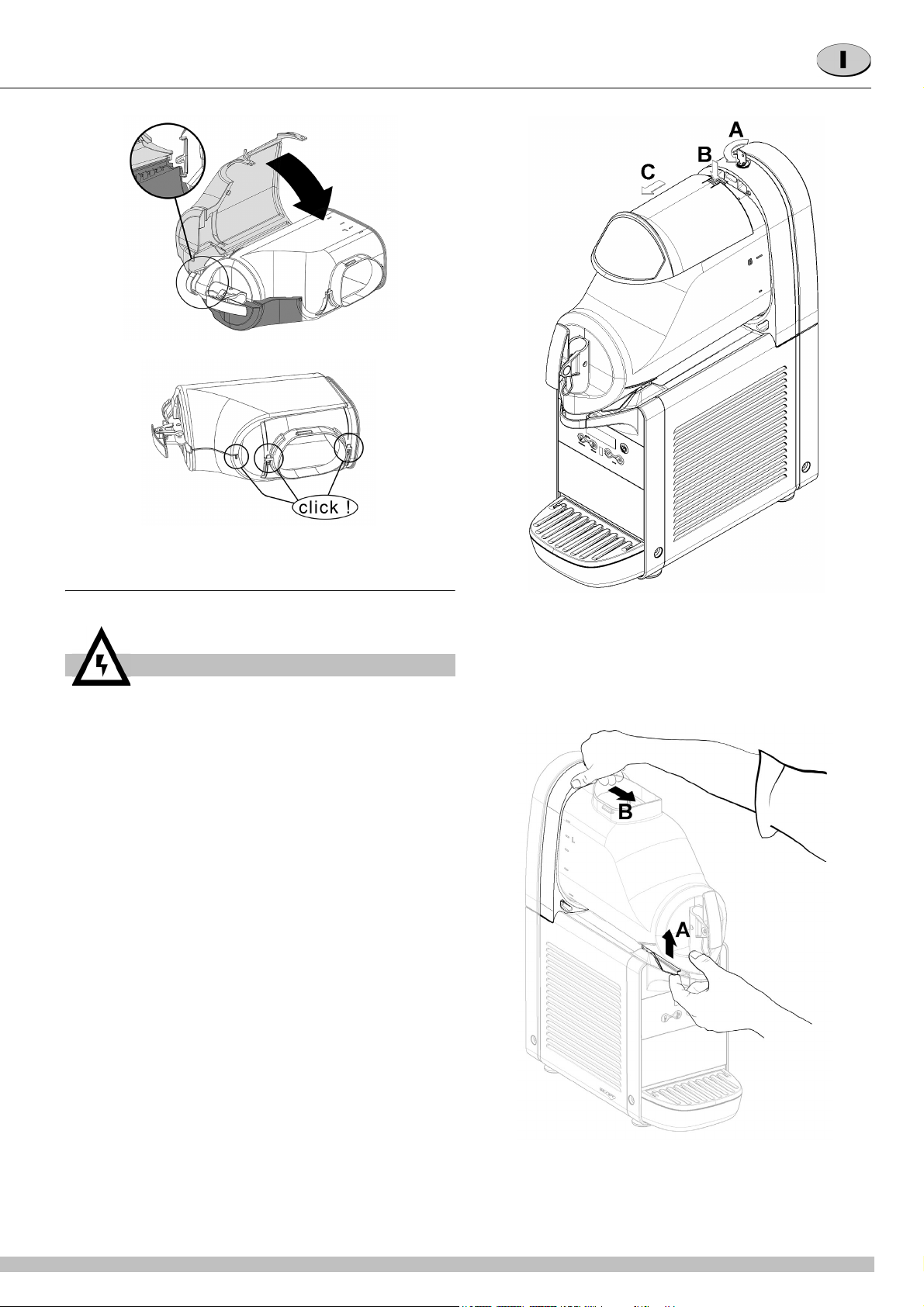

Per rimuovere il coperchio del contenitore, premere il tasto su-
periore e far scorrere il coperchio stesso verso la parte anteriore
del contenitore.
Nel caso sia presente la serratura per la chiusura di sicurezza
del coperchio, ruotare la chiave in senso antiorario per sblocca-
re il tasto di apertura (vedere figura 6).
1Lavare e sanitizzare il distributore prima di utilizzarlo
seguendo quanto previsto nelle presenti istruzioni al capitolo
7.3 LAVAGGIO.
2Riempire i contenitori con il prodotto desiderato, tenendo
conto che questo, durante la lavorazione, aumenterà di
volume. Per questo motivo i contenitori non devono essere
riempiti fino alla massima capacità.
Per la preparazione di granite considerare un aumento di volu-
me pari a circa il 10%.
Per la preparazione di gelati considerare un aumento di volume
pari a circa il 30%.
3Nel caso si utilizzino basi liquide o in polvere, apposita-
mente preparate per gelati o granite, seguire attentamente le
istruzioni del produttore.
4Nel caso si utilizzino prodotti naturali per la preparazione di
granite (per esempio succo di limone, arancio o caffè), scio-
gliere 150-200 grammi di zucchero in ogni litro di prodotto.
5Nel caso si utilizzino basi liofilizzate da diluire con latte o
acqua, preparare il prodotto in un recipiente separato e ver-
sarlo nei contenitori della macchina solo dopo essersi assicu-
rati che questo sia omogeneo e che la polvere sia ben
stemperata.
6Agire sui comandi (vedere capitolo 7.1 DESCRIZIONE DEI
COMANDI).
7Il distributore deve funzionare ininterrottamente: il sistema
di raffreddamento di ogni contenitore si arresterà automatica-
mente quando il prodotto sarà pronto per la distribuzione man-
tenendo la densità impostata. I dispositivi di mescolazione
continueranno a funzionare.
8Qualora si utilizzi il distributore con prodotti a base latte,
non spegnerlo mai. Quando non si utilizza attivare la funzione
conservazione.
7. 1 DESCRIZIONE DEI COMANDI
Il distributore è provvisto di un interruttore generale, di una ta-
stiera e di un display per la visualizzazione della temperatura del
prodotto. Tramite la tastiera è possibile selezionare la modalità
di funzionamento del distributore. Sono disponibili le seguenti
modalità di funzionamento:
PRODUZIONE GELATO O GRANITA: in questa modalità il di-
stributore prepara gelato o granita in base al prodotto presente
ATTENZIONE
Assicurarsi che l’apparecchio sia correttamente colle-
gato a terra; in caso contrario è possibile causare shock
elettrici alle persone o danneggiare il distributore.
IMPORTANTE
Posizionare l’apparecchio in maniera tale che la spina del
cavo di alimentazione sia facilmente accessibile.
IMPORTANTE
Quando il coperchio non è installato, tanto il mescolatore
quanto il raffreddamento non funzionano e sul display
viene visualizzato il messaggio “COV”.
IMPORTANTE
In ogni caso, ottenuta la miscela, il suo grado Brix (con-
tenuto percentuale di zucchero) deve essere superiore a
13.
Non utilizzare mai la macchina con sola acqua.
IMPORTANTE
Utilizzare il distributore solamente con prodotti alimen-
tari.

6
nel contenitore.
CONSERVAZIONE PRODOTTO: in questa modalità il distribu-
tore mantiene il prodotto liquido ad una temperatura idonea alla
sua conservazione. Questa funzione risulta utile nelle ore not-
turne per mantenere inalterata la qualità del prodotto e contene-
re il consumo di energia elettrica.
LAVAGGIO: in questa modalità il mescolatore ruota veloce-
mente ed il raffreddamento non è abilitato. Questa funzione ri-
sulta utile durante il lavaggio e la sanitizzazione della macchina
per evitare che la soluzione impiegata venga raffreddata.
INTERRUTTORE GENERALE
L’interruttore generale è collocato sotto il distributore, sul lato si-
nistro. La sua funzione è la seguente:

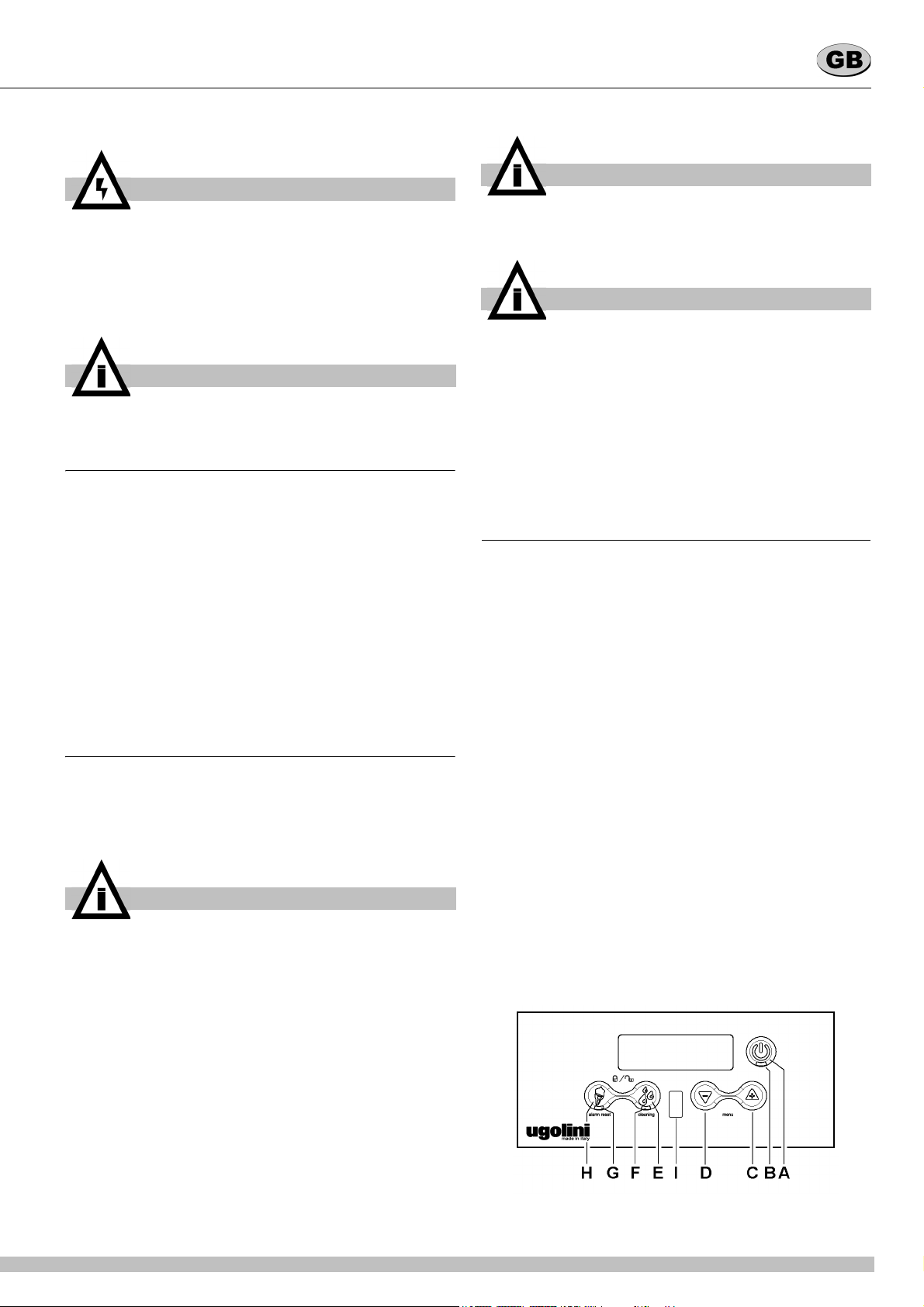

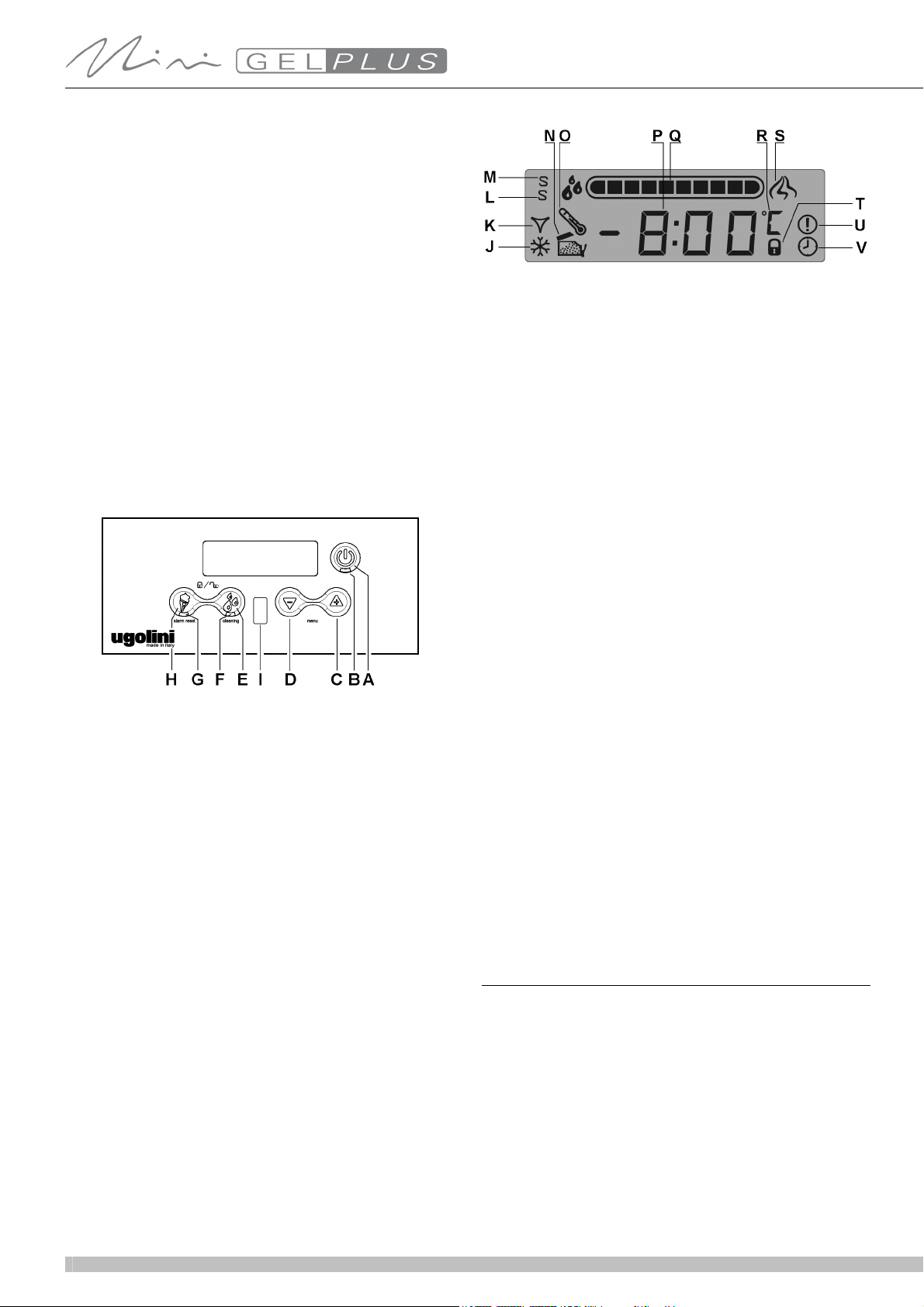

TASTIERA COMANDI
figura 1
Le funzioni dei tasti presenti sulla tastiera sono le seguenti:
Sul display sono inoltre presenti i seguenti simboli:
PER IL FUNZIONAMENTO DEL DISTRIBUTORE
Mettere l’interruttore generale in posizione I. La spia rossa sarà
accesa.
Tenere premuto il tasto A fino a quando il distributore non si av-
via.
Selezionare tramite i tasti E o H la modalità di funzionamento
desiderata:
Su macchine a più contenitori premendo il tasto relativo alla mo-
dalità di funzionamento attiva è possibile spegnere tanto la me-
scolazione quanto la refrigerazione del contenitore
corrispondente. Premendo uno dei due tasti (H) o (E) è possibile
riattivare la funzione corrispondente.
7. 2 FUNZIONI AGGIUNTIVE
REGOLAZIONE DELLA DENSITÀ
Durante il funzionamento in modalità PREPARAZIONE GELA-
TO O GRANITA premendo i tasti C e D è possibilie regolare la
densità del prodotto da un valore minimo pari ad 1 ad un valore
massimo pari 10. Nell’intervallo tra 1 e 5, è possibile regolare la
densità con incrementi pari a 0,5, nell’intervallo tra 5 e 10, è pos-
sibile regolare la densità con incrementi pari a 1. La regolazione
eseguita in fabbrica è al valore 8, idoneo alla preparazione di
gelato. Per la preparazione dei vari prodotti fare riferimento ai
seguenti valori:
Granita: regolare la densità tra 1e 3.
Sorbetto: regolare la densità tra 2 e 4.
Gelato a base acqua: regolare la dentità tra 6 e 8.
Posizione 0 :il distributore è spento.
Posizione I :il distributore è abilitato al funzionamento
ma si trova in Modalità Stand-by. La sola
spia B risulta accesa.
Tasto A Se premuto per 2 secondi permette di passare dalla
Modalità Stand-by alla modalità di funzionamento e
viceversa. In modalità di funzionamento il mescola-
tore ruota ed il raffreddamento è abilitato.
Se premuto brevemente quando la macchina è in
funzione permette di accendere e spegnere le luci
del distributore, se presenti.
Tasto B LED di funzionamento
Tasto C In modalità PRODUZIONE GELATO O GRANITA
incrementa la densità del prodotto.
Tasto D In modalità PRODUZIONE GELATO O GRANITA
decrementa la densità del prodotto.
Tasto E Attiva la funzione CONSERVAZIONE. Tale modali-
tà di funzionamento è confermata dall’accensione
della spia F, lampeggiante o continua.
Tasto H Attiva la funzione PRODUZIONE GELATO O GRA-
NITA. Tale modalità di funzionamento è confermata
dall’accensione della spia G, lampeggiante o conti-
nua.
Sensore I Sensore di presenza bicchiere : rileva quando un
bicchiere o un cono vengono posti in prossimità del
rubinetto di erogazione e permette di aumentare la
velocità del mescolatore al fine di migliorare l’eroga-
zione del prodotto.
Jquando questo simbolo è acceso, il compressore è in fun-
zione.
Kquando questo simbolo è acceso, l’elettrovalvola di raf-
freddamento è aperta.
Lquando questo simbolo è acceso,assieme al simbolo M, la
macchina è in modalità SuperService
Mquando questo simbolo è acceso, la macchina è in Moda-
lità Service.
Nquando questo simbolo è acceso e il display indica “COU”,
il coperchio non è installato e la macchina non può funzio-
nare.
Oquando questo simbolo è acceso, si è verificato un allarme
di temperatura durante il funzionamento.
Ptemperatura del prodotto.
Qindicazione della densità impostata.
Rscala di temperatura impostata (°C o °F).
Squando questo simbolo è acceso, è stata rilevata la pre-
senza di un bicchiere o cono in prossimità del rubinetto di
erogazione.
Tquando questo simbolo è acceso, la tastiera è bloccata.
Uquando questo simbolo è acceso, un allarme è attivo.
Vquando questo simbolo è acceso, il timer è in funzione.
Tasto E Se si desidera solamente conservare il prodotto.
Tasto H Se si desidera preparare GELATO O GRANITA.

7
Gelato a base latte: regolare la densità tra 8 e 10.
MODALITÀ LAVAGGIO
Quando il distributore si trova in modalità CONSERVAZIONE,
tenendo premuto per tre secondi il tasto E viene attivata la mo-
dalità LAVAGGIO, durante la quale il display visualizza “ --.-- “.
In questa modalità il mescolatore ruota ma il raffreddamento
non è abilitato.
Utilizzare questa funzione durante il lavaggio e la sanitizzazione
della macchina per evitare che la soluzione sanitizzante venga
raffreddata.
Premendo un tasto qualsiasi il distributore esce dalla modalità
LAVAGGIO e torna alla modalità di funzionamento CONSER-
VAZIONE.
ALLARME TEMPERATURA
La visualizzazione della temperatura sul display è normalmente
fissa. Qualora lampeggi e venga visualizzato il simbolo “O”, si-
gnifica che il prodotto è rimasto per un certo tempo al di sopra
della temperatura massima di conservazione ed è quindi oppor-
tuno verificare l’eventuale deterioramento del prodotto stesso.
Per azzerare l’allarme e tornare alla visualizzazione fissa è ne-
cessario tenere premuto per tre secondi il tasto H.
AVVISO DI PRODOTTO PRONTO
Durante la fase di preparazione del prodotto la spia G lampeg-
gia. Quando il prodotto è pronto la spia H cessa di lampeggiare.
BLOCCO TASTIERA
E’ possibile bloccare la tastiera al fine di impedire l’accesso ai
comandi del distributore. Per fare questo è necessario tenere
premuti per due secondi contemporaneamente i tasti E e H.
L’avvenuto blocco viene segnalato da un lampeggio del display,
dall’accensione del simbolo “T” e la scritta a display “BLOC”.
Tutti i comandi sono a questo punto bloccati.
Per sbloccare la tastiera è necessario tenere premuti nuova-
mente i tasti E e H per tre secondi. L’avvenuto sblocco viene se-
gnalato da un lampeggio del display.
PROTEZIONE CONTRO DENSITA’ ECCESSIVA
In caso di densità eccessiva del prodotto, al fine di evitare danni
al distributore, tanto il raffreddamento quanto il mescolatore
vengono arrestati per 90 secondi e sul display viene visualizzato
il messaggio PAUS. Dopo 90 secondi tanto la mescolazione
quanto il raffreddamento vengono riavviati e l’impostazione pre-
cedente della densità viene diminuita di un livello.
7. 2. 1 TIMER DI SBRINAMENTO
Questa macchina è dotata di un timer di sbrinamento che auto-
maticamente converte il funzionamento da PREPARAZIONE
GELATO o GRANITA a CONSERVAZIONE PRODOTTO e vi-
ceversa. Questo significa che durante i periodi di sbrinamento il
gelato o granita verrà portato alla temperatura di conservazione
e al termine di tale periodo il prodotto automaticamente verrà
portato alla densità impostata in modalità PREPARAZIONE.
IMPORTANTE
La temperatura di conservazione del prodotto è regolata
in fabbrica a 2°C.
ABILITAZIONE AL FUNZIONAMENTO
IMPORTANTE
Affinche sia possibile utilizzare il timer di sbrina-
mento, questo deve essere preventivamente abi-
litato al funzionamento, impostando il parametro
di regolazione PA09 al valore ON.
Per effettuare questa operazione, procedere come segue:
- Avviare la macchina in Modalità Service azionando l’inter-
ruttore generale tenendo premuto il tasto A.
- Premere contemporaneamente i tasti C e D per entrare in
Modalità Regolazione Parametri. Sul display verrà visualiz-
zato PA01.
- Premere il tasto C più volte, fino a selezionare il parametro
PA09.
- Premere il tasto A in modo da attivare la modifica di tale
parametro, sul display verrà visualizzato il messaggio OFF.
- Premere il tasto C, sul display verrà visualizzato il messag-
gio ON.
- Premere nuovamente il tasto A per confermare il valore e
tornare all’elenco parametri.
Per uscire dalla regolazione parametri è necessario premere
contemporaneamente i tasti C e D oppure non premere al-
cun tasto per tre secondi.
REGOLAZIONE ORA CORRENTE
Per regolare il timer di sbrinamento è necessario innanzitutto
avviare la macchina in Modalità Service. Per fare questo è
necessario accendere l’interruttore generale tenendo pre-
muto il tasto A. Il simbolo M acceso sul display indicherà che
questa modalità è attiva.
La regolazione tanto dell’ora corrente, quanto degli intervalli
di sbrinamento e l’inserimento / disinserimento del timer di
sbrinamento potranno essere effettuati soltanto quando la
macchina si trova in Modalità Stand-by.
REGOLAZIONE ORA CORRENTE
Prima di tutto è necessario impostare l’ora corrente. Per
fare ciò premere brevemente contemporaneamente i ta-
sti C e D. In successione verrà proposta la regolazione
dell’ora, dei minuti e quindi della modalità di visualizza-
zione (12 / 24 ore). Con i tasti H ed E sarà possibile re-
golare il valore corrente e quindi con il tasto B, questo
potrà essere confermato.
REGOLAZIONE DEGLI INTERVALLI DI SBRINAMEN-
TO
Regolata l’ora corrente sarà possibile impostare gli inter-
valli di sbrinamento desiderati. Per fare ciò, premere
contemporaneamente brevemente i tasti H ed E. Verrà
visualizzata l’ora 00:00 e le spie F o G indicheranno la
modalità di funzionamento impostata per l’ora visualiz-
zata. Tramite i tasti E ed H sarà possibile modificare la
modalità di funzionamento mentre tramite i tasti C e D
sarà possibile incrementare e decrementare l’ora con
intervalli di 15 minuti. Sarà così possibile impostare la
modalità di funzionamento della macchina nell’arco delle
24 ore. Terminata tale impostazione, premendo il tasto A
sarà possibile confermare ed uscire dalla modalità di re-
golazione.

8
7. 3 SUGGERIMENTI
1Il tempo necessario per ottenere la refrigerazione del pro-
dotto varia a seconda di diversi fattori quali ad esempio la tem-
peratura ambiente, la temperatura iniziale del prodotto, il suo
contenuto di zucchero (grado Brix) e di grassi e la regolazione
della densità.
2Rabboccando i contenitori con prodotto già preraffreddato
si aumenta ulteriormente l’efficienza del distributore.
3Per diminuire ulteriormente i tempi di ripristino ed aumen-
tare quindi l’autonomia del distributore, rabboccare le vasche
quando il livello del prodotto è sceso a metà evaporatore.
4Per la buona conservazione del prodotto, il distributore
deve funzionare anche durante la notte, quantomeno in posi-
zione CONSERVAZIONE PRODOTTO.
5Il funzionamento notturno in posizione CONSERVAZIONE
PRODOTTO elimina inoltre la possibile formazione di ghiaccio
(per condensazione dell’umidità atmosferica) all’esterno dei
contenitori.
6Non spegnere mai il distributore quando è presente pro-
dotto nei contenitori. Se non viene raffreddato il prodotto può
deteriorarsi. Inoltre, se non viene mescolato, esso può aggre-
garsi e formare dei blocchi di ghiaccio. Facendo ripartire il
mescolatore in queste condizioni (senza attendere che il ghiac-
cio sia sciolto), il distributore potrebbe danneggiarsi.
7Ogni distributore di questo genere deve emettere calore. Se
però tale emissione dovesse sembrare eccessiva, controllare
che nessuna fonte di calore venga a trovarsi nei pressi del
distributore stesso e, in particolare, in prossimità dei pannelli
grigliati. Assicurarsi inoltre che il flusso d’aria non venga osta-
colato dalla vicinanza di pareti, scatole o altro. Lasciare almeno
15 cm di spazio libero intorno al distributore. Verificare infine
che il filtro posto al di sotto del pannello posteriore risulti pulito.
8Il prodotto è solo per uso con alimenti dolciari.
7. 4 PULIZIA
1Pulizia e lavaggio sono fondamentali per garantire la per-
fetta conservazione del gusto del prodotto e la massima effi-
cienza del vostro distributore. Le procedure descritte nel
seguito devono essere considerate di carattere generale e pos-
sono variare per effetto della regolamentazione sanitaria
vigente.
2Prima dello smontaggio per il lavaggio, il distributore deve
essere svuotato del prodotto. Procedere come segue:

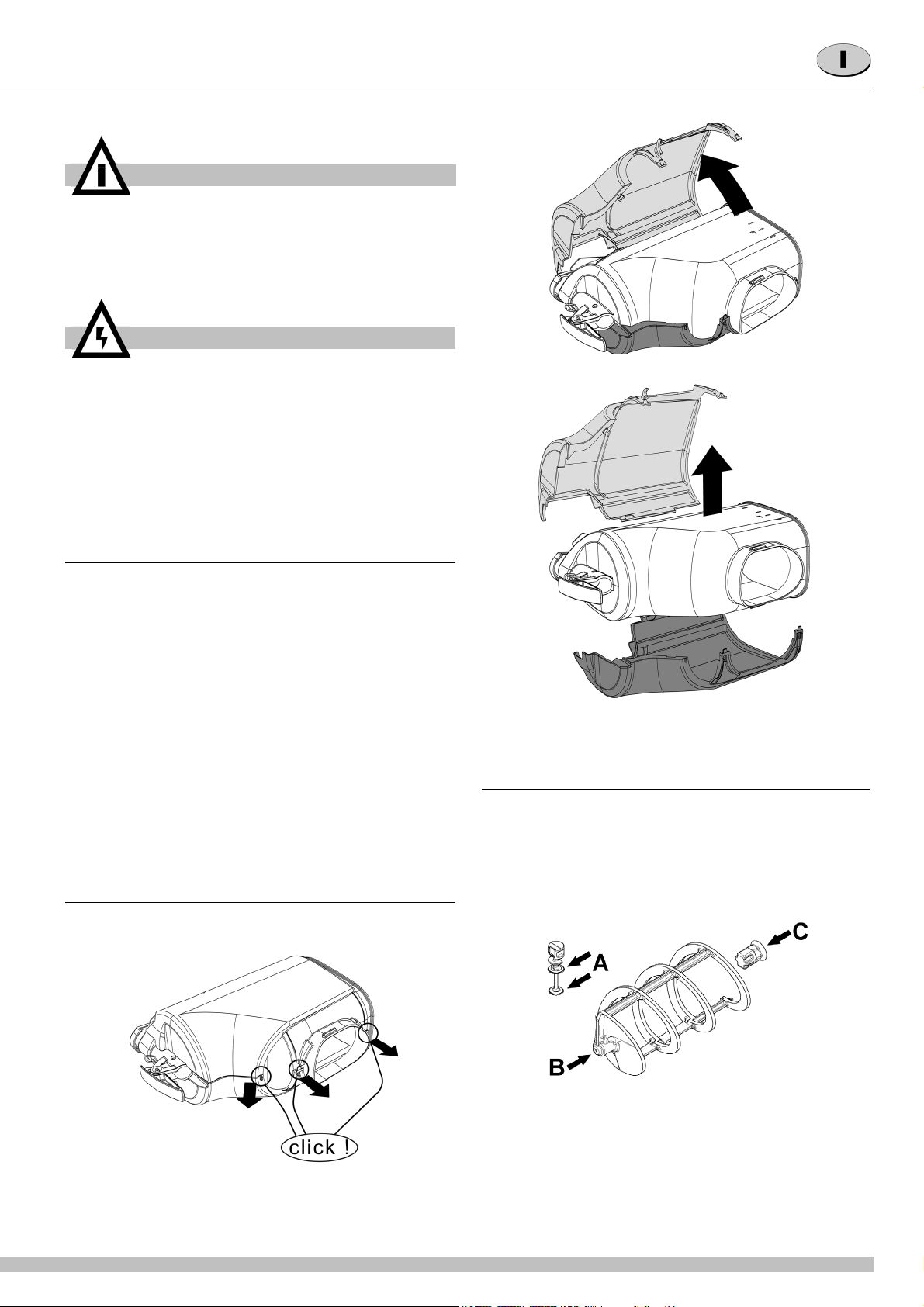

7. 4. 1 SMONTAGGIO RECOVER (OPZIONALE)
1Adagiare la parte destra del recover su un piano. Posizio-
nare il contenitore al suo interno.(vedere figura 2)(vedere figura
3).
figura 2
figura 3
2Posizionare la parte sinistra del recover, facendo attenzione
a far combaciare l’incastro evidenziato. Chiudere ora a scatto
ATTIVAZIONE E DISATTIVAZIONE DEL TIMER DI SBRI-
NAMENTO
Il timer di sbrinamento potrà essere attivato o disattivato
mettendo la macchina in Modalità Stand-by e premendo per
5 secondi il tasto H. L’accensione del simbolo V sul display
indica l’attivazione del timer di sbrinamento. Avviando la
macchina con il timer attivo, non sarà possibile selezionare
manualmente la modalità di funzionamento poichè questa
verrà selezionata automaticamente all’orario prestabilito.
Tutte le impostazioni tanto dell’ora corrente, quanto degli in-
tervalli di sbrinamento e l’inserimento / disinserimento del ti-
mer vengono memorizzati e rimangono attivi anche dopo lo
spegnimento e la successiva riaccensione della macchina
anche quando questa viene avviata in modalità di funziona-
mento normale.
ATTENZIONE
L'accesso alla zona di servizio è limitato alle persone che
hanno la sicurezza / igiene conoscenza e la pratica
sull'apparecchio.
-tramite le tastiere selezionare la modalità di funzionamento
PULIZIA
-se necessario attendere che il prodotto diventi liquido
-posizionare un recipiente sotto ogni rubinetto e svuotare i
contenitori
-riempire i contenitori con acqua e lasciar funzionare il distri-
butore in modalità PULIZIA per alcuni minuti. Svuotare
quindi i contenitori.
-tenere premuto il tasto A per spegnere il distributore
-spegnere l’interruttore generale

9
le due parti. (vedere figura 4)(vedere 7. 4. 2).
figura 4
figura 5
7. 4. 2 SMONTAGGIO
1Per rimuovere il coperchio del contenitore, premere il tasto
superiore e far scorrere il coperchio stesso verso la parte ante-
riore del contenitore.
Nel caso sia presente la serratura per la chiusura di sicurezza
del coperchio, ruotare la chiave in senso antiorario per sbloc-
care il tasto di apertura (vedere figura 6).
figura 6
2Per smontare il contenitore è necessario spingere verso
l’alto l’apposita leva (vedere figura 7) e quindi sfilare il conteni-
tore stesso (vedere figura 8).
figura 7
ATTENZIONE
Prima di procedere allo smontaggio di qualsiasi compo-
nente disconnettere sempre elettricamente l’apparecchio
togliendo la spina dalla presa.

10
figura 8
3Rimuovere il mescolatore sfilandolo dal cilindro evapora-
tore. Quindi rimuovere il giunto esagonale (vedere figura 9).
figura 9
4Togliere la guarnizione dalla apposita sede (vedere figura
10).
figura 10
5Smontare il rubinetto seguendo la sequenza indicata
(vedere figura 11).
figura 11
6Rimuovere il cassetto raccogligocce e svuotarlo.
7Rimuovere dal contenitore il restrittore di flusso (vedere
figura 12).
figura 12
7. 4. 3 LAVAGGIO
1Riempire una bacinella con circa 4,5 litri di acqua calda (45-
60°C) e ipoclorito di sodio (candeggina) con una percentuale di
200 ppm per 2 litri d'acqua. Una soluzione troppo concentrata
può danneggiare le parti da lavare, mentre una soluzione
troppo diluita può non pulire correttamente. Non usare deter-
IMPORTANTE
Non lavare alcun componente della macchina in lavasto-
viglie.
ATTENZIONE
Prima di qualsiasi intervento di pulizia disconnettere
sempre elettricamente il distributore estraendo la spina
dalla presa o spegnendo l'interruttore esterno a parete.

11
genti aggressivi.
2Usare una spazzola adatta e lavare accuratamente con la
soluzione detergente tutte le parti a contatto con la bevanda.
3Lavare i cilindri evaporatori usando una spazzola con setole
morbide.
4Risciacquare tutte le parti lavate, con acqua corrente.
7. 4. 4 SANITIZZAZIONE DEL DISTRIBUTORE
SMONTATO
La sanitizzazione deve essere eseguita immediatamente
prima di mettere in funzione il distributore; evitare che que-
sto rimanga inattivo per lungo tempo dopo la sanitizzazio-
ne.
La sanitizzazione deve essere eseguita ogni qualvolta ven-
ga rimesso in funzione il distributore con nuovo prodotto.
1Prima di iniziare le procedure descritte nel seguito lavarsi le
mani con un sapone antibatterico.
2Versare circa otto litri di una soluzione di acqua calda (45-
60 °C) e ipoclorito di sodio (candeggina) con una percentuale di
200 ppm per 2 litri d'acqua..
3Immergere nella soluzione tutte le parti da sanitizzare per il
tempo indicato dal fabbricante del prodotto.
4Fare asciugare all'aria, su una superficie pulita, le parti
sanitizzate.
5Asciugare le parti esterne del distributore senza usare
panni abrasivi.
7. 4. 5 RIMONTAGGIO RECOVER (OPZIONALE)
1Aprire le due parti, facendo scattare. (vedere figura 13).
figura 13
2Rimuovere la parte sinistra del recover e successivamente
la destra. (vedere figura 14)(vedere figura 15).
figura 14
figura 15
7. 4. 6 RIMONTAGGIO
1Inserire il cassetto raccogligocce nella sua sede.
2Lubrificare il pistone rubinetto, il giunto esagonale ed il
mescolatore nei punti indicati in figura 16 utilizzando esclusiva-
mente il grasso in dotazione con la macchina o altro grasso
per uso alimentare.
figura 16
3Rimontare il rubinetto sul contenitore con sequenza inversa
rispetto a quella di figura 8.
4Rimontare la guarnizione del contenitore nella apposita
sede.
NOTA: la tesa di maggior diametro deve essere appoggiata
IMPORTANTE
Al fine di prevenire danni al distributore utilizzare solo
detersivi compatibili con le parti in plastica.
ATTENZIONE
Durante il lavaggio del distributore non usare eccessiva
quantità di acqua in vicinanza dei componenti elettrici; in
caso contrario è possibile causare shock elettrici o dan-
neggiare il distributore.

12
alla parete posteriore (vedere figura 17).
figura 17

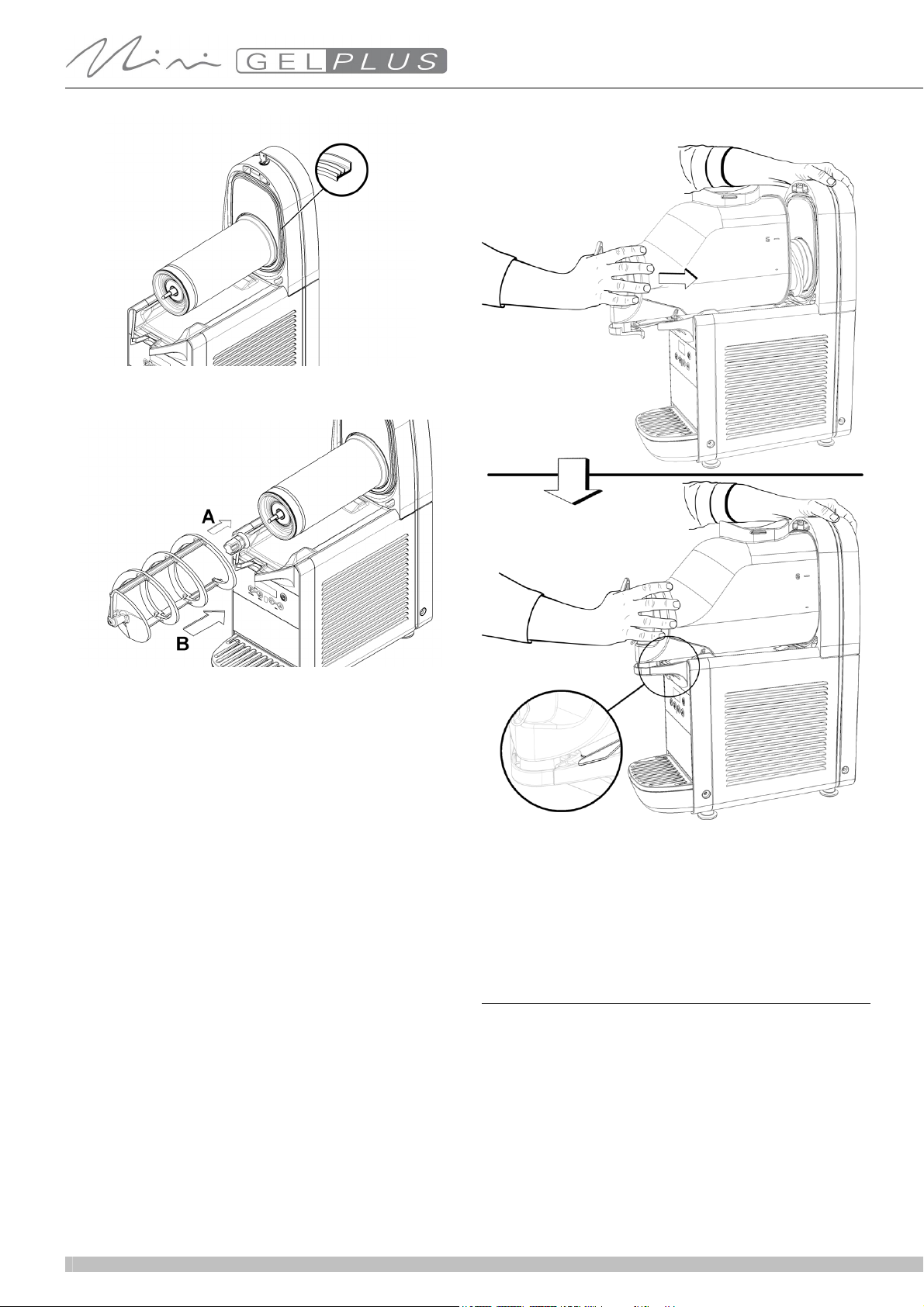

5Rimontare il giunto esagonale e quindi il mescolatore
(vedere figura 18).
figura 18
6Rimontare il contenitore spingendolo verso la parete poste-
riore, accertandosi che calzi correttamente sulla guarnizione.
La leva di bloccaggio si abbasserà fino ad appoggiarsi al piano
gocciolatoio (vedere figura 19).
figura 19
7Risciacquare con bevanda fresca in modo da eliminare ogni
possibile residuo di soluzione sanitizzante dal fondo dei conte-
nitori. Asciugare l'interno dei contenitori con un tovagliolo di
carta del tipo “usa e getta”.
7. 5 SANITIZZAZIONE DEL DISTRIBUTORE
MONTATO
La sanitizzazione dell'apparecchio montato, precedente la
sua messa in funzione, può essere eseguita, se necessario,
solo come ulteriore precauzione in aggiunta alla sanitizza-
zione dell'apparecchio smontato descritta in precedenza
ma mai in sostituzione di essa.
1Preparare una soluzione di acqua calda (45-60°C) e ipoclo-
rito di sodio (candeggina) in una percentuale di 200 ppm per 2
litri d'acqua.
2Versare la soluzione nei contenitori.
3Usando una spazzola adeguata strofinare la soluzione su
tutte le parti al di sopra del livello della soluzione e sulla parte
inferiore del coperchio.
4Installare il coperchio e fare funzionare il distributore in

13
modo da permettere alla soluzione di agitarsi per circa 2 minuti.
5Svuotare i contenitori dalla soluzione sanitizzante attra-
verso i rubinetti e poi eliminarla.
6Risciacquare con bevanda fresca in modo da togliere ogni
possibile residuo di soluzione sanitizzante dal fondo dei conte-
nitori.
7Non procedere ad ulteriori operazioni di risciacquo.
NOTA: la frequenza di sanificazione deve essere conforme alle
agenzie federali, statali o locali aventi giurisdizione.
8 MANUTENZIONE
1Ogni giorno: controllare il distributore e verificare che non
ci siano perdite di prodotto dalle guarnizioni. Se si notano per-
dite, controllare prima di tutto che i componenti del distributore
sia correttamente montati, quindi verificare che le guarnizioni
non necessitino di lubrificazione e infine che non siano difet-
tose o usurate, in tal caso sostituirle con ricambi originali del
fabbricante.
2Ogni mese: verificare che la guarnizione del giunto esago-
nale non sia usurata. Se lo fosse, sostituire il giunto stesso con
un ricambio originale del fabbbricante (vedere figura 20).
figura 20
3Ogni mese: eliminare la polvere accumulatasi sul filtro del
condensatore posto sul lato posteriore della macchina (vedere
figura 21).
figura 21
4In caso di rumore anomalo, scollegare il refrigeratore e
rivolgersi all’assistenza.
5In caso di guasto, scollegare la macchina in quanto
potrebbe riavviarsi improvvisamente.
6Dopo qualsiasi operazione di riparazione, ricollocare cia-
scun componente, come ad esempio le viti e i coperchi, nella
propria posizione originale.
8. 1 MANUTENZIONE (SOLO A CURA DEL SER-
VIZIO DI ASSISTENZA)
OGNI ANNO
1Togliere tutti i pannelli e pulire l'interno della macchina com-
presa la base e l'interno dei pannelli.
Non rimuovere mai il materiale anticondensa posto attorno al
tubo di uscita dell’evaporatore (il tubo in rame collocato a
destra del motoriduttore). Se detto materiale risultasse man-
cante o andasse perduto, sostituire con ricambi originali del
fabbricante.
2Rimuovere eventuali tracce di prodotto trafilato all’interno
dell’evaporatore estraendo l’apposito cassetto come indicato
(vedere figura 22).
figura 22
ATTENZIONE
Fare attenzione alle alette del condensatore in quanto
taglienti.
IMPORTANTE
Al fine di prevenire danni al distributore le parti in plastica
devono essere lubrificate solo con il grasso fornito dal
fabbricante o con altro grasso compatibile con parti in
plastica.

14
1 ELECTRICAL SAFETY INSTRUCTIONS
1Before connecting the dispenser to the mains, check that
the voltage shown on the rating plate matches your electricity
supply. Connect the dispenser to a single-phase supply
through an earthed socket as required by current regulations. If
the dispenser is to be disconnected from the power supply
using a single pole switch, the gap between the contacts on this
switch must be sufficiently wide to guarantee full disconnection
under category III overload conditions.?
2Do not use extension cables to connect the appliance.
3To avoid any risks, if the power cable is damaged, it must
be replaced by the manufacturer, by an authorised technician
or by a similarly qualified person.
4The dispenser is not suitable for outdoor use.
5The dispenser must be installed in the upright position.
6Before cleaning, always disconnect the dispenser by
removing the plug from the socket.
7Always disconnect the dispenser before removing any of
the panels for cleaning or maintenance work.
8Do not use a water jet to clean the dispenser.
9This appliance must not be operated by children.
10 Do not let children play with the appliance.
11 This appliance must not be used by persons with reduced
physical, sensory or mental capabilities or with a lack of
experience and knowledge unless they have supervision or
have been trained regarding the safe use of the appliance and
understand the risks involved.
12 Only persons who know and have practical experience of
the appliance are permitted access to the inner components of
the dispenser, especially when dealing with issues regarding
safety and hygiene.
2 HYGIENIC SAFETY INSTRUCTIONS
1This appliance is intended exclusively for domestic and
similar use.
2For the appliance to operate correctly, room temperature
must be between +5° and +32°C.
3Use the appliance to cool the indicated liquids only.
4Do not introduce dangerous or toxic liquids to the appliance.
3 TECHNICAL CHARACTERISTICS
We reserve the right to amend this manual without notice.
4 INTRODUCTION
Read this instruction booklet carefully in order to familiarise
yourself with all aspects of the dispenser.
Like all mechanical products, this machine will require cleaning
and maintenance. Good operation can also be affected by any
errors made by the operator during disassembly and cleaning.
For this reason, in the case of daily operations such as
disassembly, cleaning, sanitising and reassembly, it is important
that the person using the dispenser is aware of the procedures
and can perform them without making errors.
5 INSTALLATION
1Remove the dispenser from the packaging, which you
should keep in case it is needed in the future.
2Check that the dispenser has not been damaged during
transport. If it has, make a report to the carrier immediately.
3Position the dispenser on a bench capable of supporting the
weight, even at full load, bearing in mind the IMPORTANT
warning in point 1 above.
4Allow a minimum clearance of at least 15 cm all around the
dispenser so as not to impede the flow of cooling air.
5Check the stability of the device, adjusting the height of the
feet if necessary. In the event that the dispenser is provided
Transparent removable bowls n 1 2 3
Capacity of each bowl, approx. l 6 6 6
Dimensions:
width cm 20 40 60
depth cm 49 49 49
height cm 62 62 62
Net weight, approx. kg 27 47 62
Gross weight, approx. kg 29 50 65
Hermetic compressor
Air-cooled condenser
Overload protector
Noise level lower than 70 dB (A)
IMPORTANT
Electrical characteristics: read the data on the plate of
each individual dispenser. This is located at the bottom
of the front panel, behind the drip tray on the right. The
serial numbers of the devices (preceded by the symbol #)
are shown on the frame below. Always refer to the data
shown on the plate.
IMPORTANT
When transporting or lifting the dispenser, never pick it
up by the transparent containers or the evaporator cylin-
ders. The manufacturer is not liable for damage caused
by such mishandling.
MINIGEL 1
MINIGEL 2
MINIGEL 3

15
with a series of high feet (approximately 100 mm), these must
replace the original ones.
6The dispenser does not leave the factory pre-washed and
sanitised. Before use, it must be disassembled, washed and
sanitised, following the instructions in Chapter 7.4 CLEANING.
6 TO OPERATE SAFELY
1Do not operate the dispenser without reading this
operator’s manual.
2Do not operate the dispenser unless it is properly
grounded.
3Do not operate the dispenser unless all panels are
restrained with screws.
4Do not put objects or fingers in panels louvers and faucet
outlet.
5Do not remove bowls, augers and panels for cleaning or
routine maintenance unless the dispenser is disconnected from
its power source.
6The appliance is not suitable for outdoor use.
7The cover must be always closed.
8Do not pour food product inside the dispenser at a
temperature higher than 40°C.
7 OPERATING PROCEDURES
To remove the lid of the container, press the top key and slide
the lid towards the front of the container. If there is a safety lock
for the lid, turn the key in an anti-clockwise direction to release
the open key (see figure 6).
1Wash and sanitise the dispenser before using it, following
the instructions in Chapter 7.4 CLEANING.
2Fill the container with the desired product, bearing in mind
that, during processing, the volume will increase. For this
reason, the containers must not be filled to maximum capacity.
To prepare granita, consider an increase in volume of around
10%. To prepare ice creams, consider an increase in volume of
around 30%.
3If using liquid or powder bases, specially prepared for ice
creams or granita, follow the manufacturer's instructions
carefully.
4If using natural products to prepare granita (for example
lemon juice, orange juice or coffee), dissolve 150-200 grams of
sugar in each litre of product.
5If using freeze-dried bases to be diluted with milk or water,
prepare the product in a separate container and only pour it into
the machine containers after making sure that it is
homogeneous and that the powder is well dissolved.
6Using the controls (see Chapter 7.1 DESCRIPTION OF
CONTROLS).
7The dispenser must operate without interruption: the
cooling system for each container will automatically stop when
the product is ready to be dispensed, maintaining the set
density. The mixing devices will still continue to operate.
8If you use the dispenser with milk-based products, never
switch it off. When not in use activate the storage function.
7. 1 DESCRIPTION OF CONTROLS
The dispenser is equipped with an ON/OFF switch, a keypad
and a product temperature display. It is possible to select the
dispenser operating mode using the keypad. The following
operating modes are available:
ICE CREAM OR GRANITA PRODUCTION: in this mode, the
dispenser prepares ice cream or GRANITA depending on the
product in the container.
PRODUCT STORAGE: in this mode, the dispenser keeps the
liquid product at a temperature suitable for storage. This is
useful at night to maintain the quality of the product and limit the
consumption of electricity.
WASHING: in this mode, the mixer rotates at a high speed and
cooling is not enabled. This function is useful while washing and
sanitising the machine to prevent the sanitising solution from
being cooled.
ON/OFF SWITCH
The ON/OFF switch is located under the dispenser itself, on the
left-hand side. Its function is as follows:
CONTROL KEYPAD
figure 1
ATTENTION
Make sure the device is properly earthed, otherwise you
may cause electric shocks to persons or damage to the
dispenser.
IMPORTANT
Place the device in such a way that the power cable is
easily accessible.
IMPORTANT
When the lid is not installed, neither the mixer nor the
cooling feature work, and the display shows the message
“COV”.
IMPORTANT
In any case, once the mixture is obtained, its degrees
Brix (sugar content percentage) must be greater than 13.
Never use the machine with water only.
IMPORTANT
Use the dispenser with food products only.
Position 0 :the dispenser is off.
Position I :the dispenser is enabled for operation but
is in standby mode. Only the B LED is on.

16
The functions of the keys on the keypad are as follows:
The following symbols are present on the display:
FOR DISPENSER OPERATION
Set the ON/OFF switch to I. The red LED B will be on.
Hold down key A until the dispenser starts up.
Use keys E or H to select the desired dispenser operating mode:
In machines with several tanks, pressing the key relating to
the activated operating mode will then make it possible to
switch off both mixing and freezing of the corresponding
tank. Pressing one of the two keys (E) or (H) makes it
possible to reactivate the corresponding function.
7. 2 ADDITIONAL FUNCTIONS
ADJUSTING THE DENSITY
During operation in ICE CREAM OR CRUSHED ICE DRINK
PREPARATION mode, you can regulate the density of the
product from a minimum value of 1 to a maximum value of 10
using the C and D keys. Within the 1 to 5 range, you can
regulate the density in steps of 0.5, while in the 5 to 10 range,
you can regulate the density in steps of 1. The setting made at
the factory is 8, which is ideal for preparing ice cream. The
settings that should be made to prepare other products are
indicated below:
Crushed-ice drink: set density to a value of between 1 and 3.
Sorbet: set density to a value of between 2 and 4.
Water-based ice cream: Adjust the density between 6 and 8.
Ice cream-based milk: Adjust the density between 8 and 10.
WASHING MODE
When the dispenser is in STORAGE mode, holding down key E
for three seconds activates WASHING mode, during which the
display shows “--.--”. In this mode, the mixer rotates but cooling
is not enabled.
Use this function while washing and sanitising the machine to
prevent the sanitising solution from being cooled.
When any key is pressed, the dispenser exits WASHING mode
and returns to STORAGE mode.
TEMPERATURE ALARM
The temperature shown on the display is usually fixed. If the “O”
symbol blinks and appears on the display, this means that the
product has remained for some time above its maximum storage
temperature and so the product should be inspected to
determine whether it has deteriorated.
To reset the alarm and return to the fixed display, hold down key
H for three seconds.
PRODUCT READY ALERT
During the preparation of the product, LED G flashes. When the
product is ready, LED H stops flashing.
KEY LOCK
The keypad can be locked to prevent access to the dispenser
commands. To do this, hold down keys E and H at the same
time for two seconds. A keyboard lock is signalled by the display
blinking, the “T” symbol appearing together with the “BLOC”
writing on the display.
All the controls are locked at this point.
To unlock the keypad, hold down again keys E and H for three
seconds. The unlock is shown when the display flashes.
PROTECTION AGAINST EXCESSIVE DENSITY
In the case of excessive density of the product, in order to
Key A If pressed for 2 seconds, this allows the user to
switch from standby mode to operating mode and
vice versa. In operating mode, the mixer rotates
and cooling is enabled.
If pressed briefly while the machine is running, it
allows users to turn the dispenser lights, if any, on
and off.
Key B LED operation
Key C If pressed in ICE CREAM OR GRANITA PRO-
DUCTION mode, this increases the density of the
product.
Key D If pressed in ICE CREAM OR GRANITA PRO-
DUCTION mode, this decreases the density of the
product.
Key E If pressed, this activates the STORAGE function.
This operating mode is confirmed when LED F
lights up, either flashing or continuously.
Key H If pressed, this activates the ICE CREAM OR
GRANITA PRODUCTION function. This operating
mode is confirmed when LED G lights up, either
flashing or continuously.
Sensor I Cup presence sensor: detects when a cup or cone
is placed under the dispensing tap and enables the
speed of the mixer to be increased so that the pro-
duct is dispensed more easily.
JWhen this symbol is on, the compressor is operating.
Kwhen this symbol is on, the cooling solenoid valve is open.
Lwhen this symbol is on together with the M symbol, the ma-
chine is in SuperService mode.
Mwhen this symbol is on, the machine is in Service mode.
Nwhen this symbol is on and the display shows the indica-
tion “COU”, the lid is not present and the machine cannot
be operated.
Owhen this symbol is on, a temperature alarm has occurred
during operation.
PTemperature of product.
QIndication of the density set.
Rtemperature scale set (°C or °F).
Swhen this symbol is on, the presence of a cup or cone un-
der the dispensing tap has been detected.
Twhen this symbol is on, the keyboard is locked.
Uwhen this symbol is on, an alarm is in progress.
Vwhen this symbol is on, the timer is enabled.
Key E If you just want to store the product.
Key H If you want to prepare ICE CREAM OR GRANITA
IMPORTANT
The product storage temperature is factory set at 2 °C.

17
prevent damage to the dispenser, both cooling and the mixer
are stopped for 90 seconds and the display shows the mesage
PAUS. After 90 seconds, both mixing and cooling are restarted
and the previous density setting is reduced by one level.
7. 2. 1 DEFROST TIMER
This machine has a defrost timer that automatically switches the
operating mode from ICE CREAM or CRUSHED-ICE DRINK
PREPARATION to PRODUCT STORAGE and vice versa. This
means that during the defrost periods the ice cream or crushed-
ice drink will be set to the storage temperature and, at the end
of this period, the product will be automatically regulated to the
density set in PREPARATION mode.
7. 3 OPERATION HELPFUL HINTS
1The time required to obtain the cooling of the product varies
depending on several factors such as the ambient temperature,
the initial temperature of the product, its sugar content (degrees
Brix) and fat content and the density adjustment.
2Topping up the containers with product that is already pre-
cooled further increases the efficiency of the dispenser.
3To further reduce recovery time and thus increase the
autonomy of the dispenser, fill up the tanks when the level of
product has fallen to the halfway point of the evaporator.
4To store the product correctly, the distributor must also
operate at night, at least in the PRODUCT STORAGE position.
5Night operation in the PRODUCT STORAGE position also
eliminates the possible formation of ice (due to condensation of
atmospheric moisture) on the outside of the containers.
6Never turn off the dispenser when there is product in the
containers. If not cooled, the product may deteriorate.
Furthermore, unless it is mixed, it may stick together and form
blocks of ice. If the mixer is restarted in these conditions
(without waiting for the ice to melt), the dispenser may be
damaged.
7All dispensers of this kind must emit heat. If, however, this
emission seems excessive, check that no source of heat is
located near the dispenser itself and, in particular, near the grid
panels. Also make sure that the airflow is not impeded by the
proximity of walls, boxes or similar. Leave at least 15 cm free
space around the dispenser. Finally, check that the filter
located below the rear panel is clean.
8The product is for use with confectionery only.
7. 4 CLEANING
1Cleaning and washing are essential to guarantee the
perfect preservation of the taste of the product and the
maximum efficiency of your dispenser. The procedures
OPERATION ENABLING
IMPORTANT
Before using it, the defrosting timer must pre-
viously be enabled for the operation by set-
ting the regulation parameter PA09 to ON.
To perform this operation, do as follows:
- Start the machine in Service Mode by enabling the main
switch and keeping pressed key A.
- Press keys C and D at the same time to display the Para-
meter Regulation Mode. PA01 appears on the display.
- Press key C several times, until parameter PA09 is di-
splayed.
- Press key A to enable the change of this parameter. The di-
splay shows message OFF.
- Press key C, the display shows message ON.
- Press key A again to confirm the value and come back to
the parameter list.
To quit the parameter regulation, press keys C and D at the
same time or do not press any other key for three seconds.
SETTING THE CURRENT TIME AND TIMER
In order to set the defrost timer, start up the machine in
Service mode. To do this, turn on the on/off switch with the
A key pressed. The M symbol on the display will indicate that
this mode is enabled.
The current time and defrost periods can only be set and the
defrost timer enabled and disabled when the machine is in
Stand-by mode.
SETTING THE TIME
First of all, set the current time. To do this press the C
and D keys at the same time. You will then be prompted
to set the hours, the minutes and the display format (12
/ 24 hours). The H and E keys are used to set the current
value and the B key is used to confirm the setting.
SETTING THE DEFROST PERIODS
Having set the current time, you can set the desired de-
frost periods. To do this, press the H and E keys at the
same time. The display will show the time 00:00 and the
F or G indicators will indicate the operating modes set
for the time displayed. By pressing the E and H keys you
can change the operating mode while, by pressing the
C and D keys, you can increase or decrease the time in
steps of 15 minutes. In this way, you can set the opera-
ting mode of the machine over a period of 24 hours. Ha-
ving made this setting, you can confirm and exit from
regulation mode by pressing the A key.
ENABLING AND DISABLING THE DEFROST TIMER
The defrost timer can be enabled or disabled in Stand-by
Mode and pressing the H key for 5 second. When the
symbol V is on the display, the defrost timer is enabled. If the
machine is started up with the timer enabled, it will not be
possible to select the operating mode manually as it will be
selected automatically at the preset time.
All the settings of the current time, the defrost periods and
the enabling / disabling of the timer are stored and remain
active after the machine has been turned off and then on
again even if it is started in normal operating mode.
ATTENTION
The access to the service area is restricted to persons
having safety/hygiene knowledge and practical expe-
rience on the appliance.

18
described below should be considered general in nature and
may vary due to the health regulations in force.
2Before disassembly for washing, the dispenser must be
emptied out of the product. Proceed as follows:
- use the keypad to select the CLEANING operating mode
- if necessary, wait until the product becomes liquid
- place a container under each tap and empty the containers
- fill the containers with water and allow the dispenser to
operate in CLEANING mode for a few minutes. Then empty the
containers.
- hold down key A to switch off the dispenser
- turn the ON/OFF SWITCH to OFF
7. 4. 1 DISASSEMBLING THE RECOVER (OP-
TIONAL)
1Place the right-hand part of the recover on a surface. Place
the container inside it.(see figure 2)(see figure 3).
figure 2
figure 3
2Put the left-hand part of the recover into position and make
sure that it fits into the illustrated groove. Click the two parts
together. (see figure 4)(see figure 5).
figure 4
figure 5
7. 4. 2 DISASSEMBLY
1To remove the lid of the container, press the top button and
slide the lid towards the front of the container.
If there is a safety lock for the lid, turn the key in an anti-
clockwise direction to release the open button (see figure 6).
figure 6
2To remove the container, push the lever upwards (see
ATTENTION
Before disassembling any component, always unplug
the device from the mains.

19
figure 7) and then remove the container itself (see figure 8).
figure 7
figure 8
3Remove the mixer by sliding it out of the evaporator
cylinder. Then remove the hexagonal joint (see figure 9).
figure 9
4Remove the gasket from its housing (see figure 10).
figure 10
5Disassemble the tap by following the order given (see figure
11).
figure 11
6Remove the drip tray and empty it.
7Remove the flow restrictor from the container (see figure

20
12).
figure 12
7. 4. 3 WASHING
1Fill a basin with approximately one gallon of hot water (45-
60°C) and sodium hypochlorite (bleach) at a ratio of 200 ppm
per 2 litres of water; indeed, a solution that is too concentrated
may damage the parts to be washed, whereas one that is too
diluted may not clean properly. Do not use any abrasive
detergents.
2Use a suitable brush and wash all the parts in contact with
the beverage thoroughly with the detergent solution.
3Wash the evaporator cylinders using a soft brush.
4Rinse all parts washed using tap water.
7. 4. 4 SANITIZING
Sanitising must be done immediately before starting up the
dispenser. Do not allow it to remain idle for a long time after
sanitisation.
Sanitization must be performed whenever the distributor is
put back into operation with a new product.
1Before starting the procedures described below, wash your
hands with antibacterial soap.
2Pour about eight litres of a solution made of hot water (45-
60 °C) and sodium hypochlorite (bleach) at a ratio of 200 ppm
per 2 litres of water.
3Immerse all parts to be sanitised in the solution for the time
indicated by the product manufacturer, approximately 5
minutes.
4Allow the sanitised parts to air dry on a clean surface.
5Dry the external parts of the dispenser without using
abrasive cloths.
7. 4. 5 REFITTING THE RECOVER (OPTIONAL)
1Click open the two parts. (see figure 13).
figure 13
2Remove the left-hand part and then the right-hand part of
the recover. (see figure 14)(see figure 15).
figure 14
figure 15
IMPORTANT
Do not wash any part of the machine in a dishwasher.
ATTENTION
Before any cleaning operation, always unplug the
dispenser from the mains or turn off the external wall
switch.
IMPORTANT
In order to prevent damage to the dispenser, use only
detergents that are compatible with the plastic parts.
ATTENTION
While washing the dispenser, do not use excessive
amounts of water around the electrical components. This
could cause electric shocks or damage to the dispenser.
