UltraCOOL CP35 User manual

Champion Cooler
5800 Murray St.
Little Rock, AR 72209
www.championcooler.com
Portable Evaporative Cooler
Safety Rules
1. Unit must be in the Off Position and Unplugged from power receptacle when performing any mainte-
nance.
2. To reduce the risk of electric shock, plug unit into a properly grounded 120 Volt A.C., 60 Hz receptacle.
3. To reduce the risk of electric shock, install only on a circuit protected with a Ground Fault Circuit Inter-
rupter (GFCI).
4. This appliance is not intended for use by persons (including children) with reduced physical, sensory or
mental capabilities, or lack of experience and knowledge, unless they have been given supervision or
instruction concerning use of the appliance by a person responsible for their safety. Children should be
supervised to ensure that they do not play with the appliance.
WARNING: To reduce the risk of fire or electric shock, do not use this fan with any “solid-state
fan speed control device.”
CP35 CP65
110489-3
5/09
Evaporative Cooling
Evaporative cooling is an economical way to cool. Air is cooled while being drawn across wet evapora-
tive media. The movement of this fresh cooled air over the skin is what makes it feel cool. It is important
when using an evaporative cooler in an enclosed space to have adequate exhaust by opening windows,
doors, etc. Without an outlet to exhaust the air, humidity will build up in the enclosed space and the
unit will not cool adequately. It is preferable to have an opening behind the unit to bring in fresh air and
another opening accross the room to exhaust and help move the air.
Read And Save These Instructions
NOTICE: This Product May Temporarily Produce An Odd Odor When First
Turned On. This Is NORMALAnd Will Dissipate AfterA Few Hours.
If you have any problems with this product, please call 1-800-643-8341
BEFORE returning it to your retailer.

Cooler Installation
Install Casters
This unit comes equipped with 4 stem casters; 2 locking and 2 non-locking. Before operation turn the unit
on its side and press the stem casters into the corner holes. Install the locking caster on one side of the
unit and the non-locking casters on the opposite side.
Operation

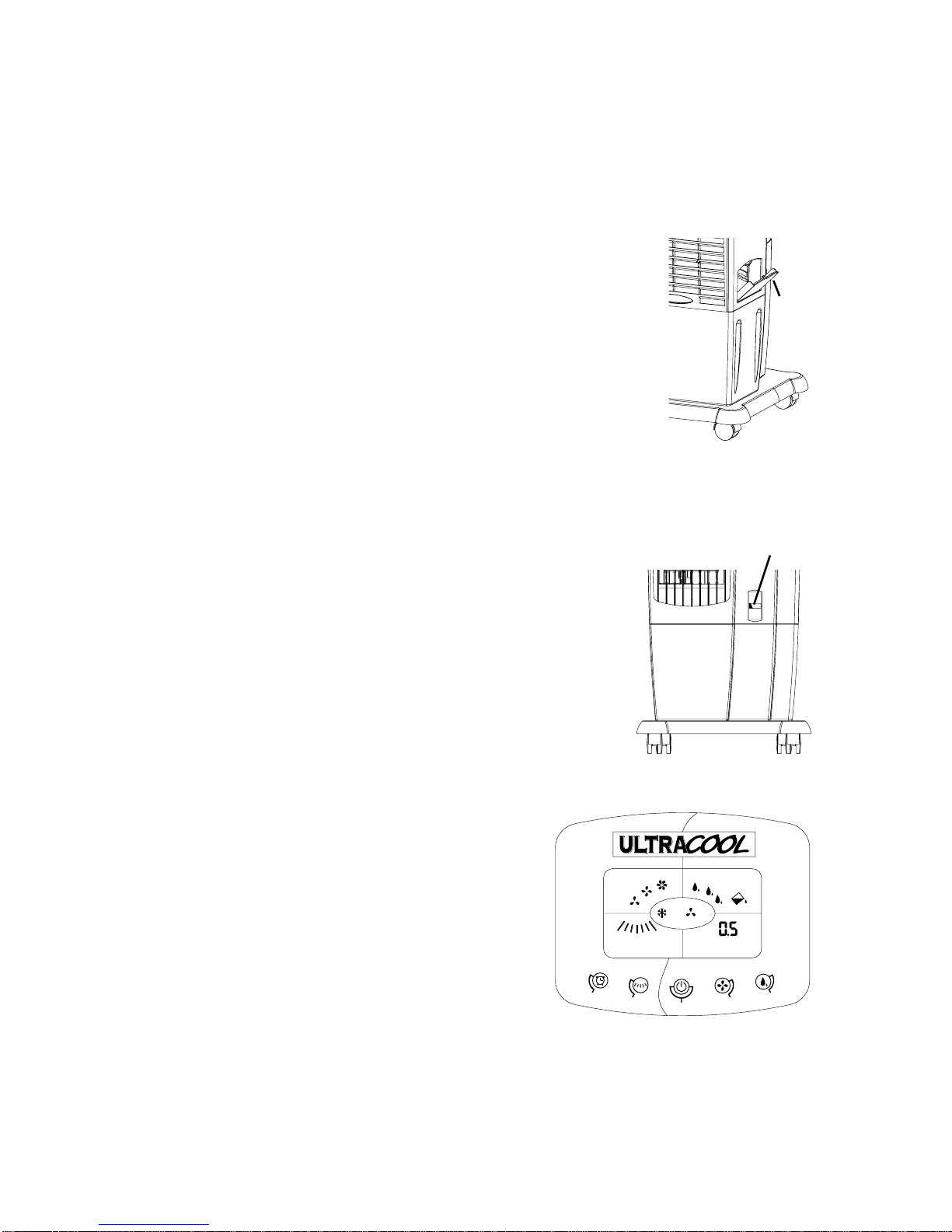

Fill With Water
To fill this unit with water, open the water access door and fill with a pitcher or
water hose (see fig. 1). Do Not Overfill.
Water Level Indicator
On the front of the unit there is an access window to view the water level indica-
tor (see fig. 2). When the unit is full of water, the level indicator will show
mostly blue. As the level of the water is decreased in the unit, the blue on the
indicator will diminish.
Power On Unit
Refer to the control panel in figure 3 for the following instructions.
Once the unit is plugged in, pressing the “Power” button will light up the back-
light on the display and start the unit in Fan-High mode. The pump will not start until the “Pump” button
is pressed. The display will remain backlit for 2 minutes after the last button
on the control is pushed.
Pump / Cooler Operation
To operate this unit as an evaporative cooler, the unit must be filled with wa-
ter and the pump powered on. Press the “Pump” button to turn on the pump.
The water drop indicator on the display will flash while the pump is on. To
operate the unit as a fan only, press “Pump” to turn off the pump.
Note: The pump will not run if the water level falls below a certain level.
When the water level drops below this level, an audible alarm will sound
and the “Low Water” indicator on the display will flash on and off. The au-
dible alarm will stop after 60 seconds or when the “Pump” button is pushed.
The indicator will remain flashing until the unit is filled with water. You
will need to restart the pump by pressing “Pump” after the unit is refilled
with water.
Fan Operation
Pressing the “Speed” button on the control will cycle the fan
speed from High to Mid to Low. The speed setting will be
highlighted in the display.
Oscillate Mode
Pressing the “Oscillate” button will oscillate the vertical vanes
back and forth. The oscillate indicator on the display will be
displayed when on. Press the button again to turn off.
Timer Mode
This unit is equipped with a timer. You may set the time interval for the unit to stay on. Pressing the
“Timer” button will set the time interval in 1/2 hour increments up to 8 hours. The display will flash while
setting the time and will be solid once it is set. The display will count down the time remaining in 1/2
hour increments. When the time interval is reached, the unit will turn off.
FAN PUMP
TIMER
OSCILLATE
LOW
MID HIGH
COOL VENT LOW WATER
hr
Oscillate
Timer Power Speed Pump
Fig. 3
Fig. 1
Water
Access
Door
Fig. 2
Water
Level
Indicator
2

Limited Warranty
This warranty is extended to the original purchaser of an evaporative cooler installed and used under nor-
mal conditions. It does not cover damages incurred through accident, neglect, or abuse by the owner. We
do not authorize any person or representative to assume for us any other or different liability in connection
with this product.
TermsAnd Conditions Of The Warranty
For One Year from date of purchase, we will replace any original component provided by Champion
Cooler which fails due to any defect in material or factory workmanship only.
Exclusions From The Warranty
We are not responsible for replacement of evaporative media. These are disposable components and
should be replaced periodically. We are not responsible for any incidental or consequential damage result-
ing from any malfunction.
We are not responsible for any damage received from the use of water softeners, chemicals, de-scale mate-
rial or plastic wrap.
We are not responsible for the cost of service calls to diagnose the cause of trouble, or labor charge to
repair and/or replace parts.
How To Obtain Service Under This Warranty
Contact the Dealer where you purchased the evaporative cooler. If for any reason you are not satisfied
with the response from the dealer, contact the Customer Service Department: Champion Cooler, 5800
Murray Street, Little Rock, Arkansas 72209. 1-800-643-8341. [e-mail]
This limited warranty applies to the original purchaser only.
Register your product online at www.championcooler.com/eac/onlineregistration-eac.htm
Maintenance
WARNING: Before doing any maintenance be sure unit is unplugged.
Drain Unit
Note: To remove the media frame, first remove the screw located above the frame.
To drain the unit, remove the media frame and remove the rubber drain stopper from the bottom of the unit
by pulling it out of the drain hole. The unit should be drained periodically to keep the water fresh. We
recommend draining the unit once a week. Drain the water from the unit when it will not be used for an
extended period.

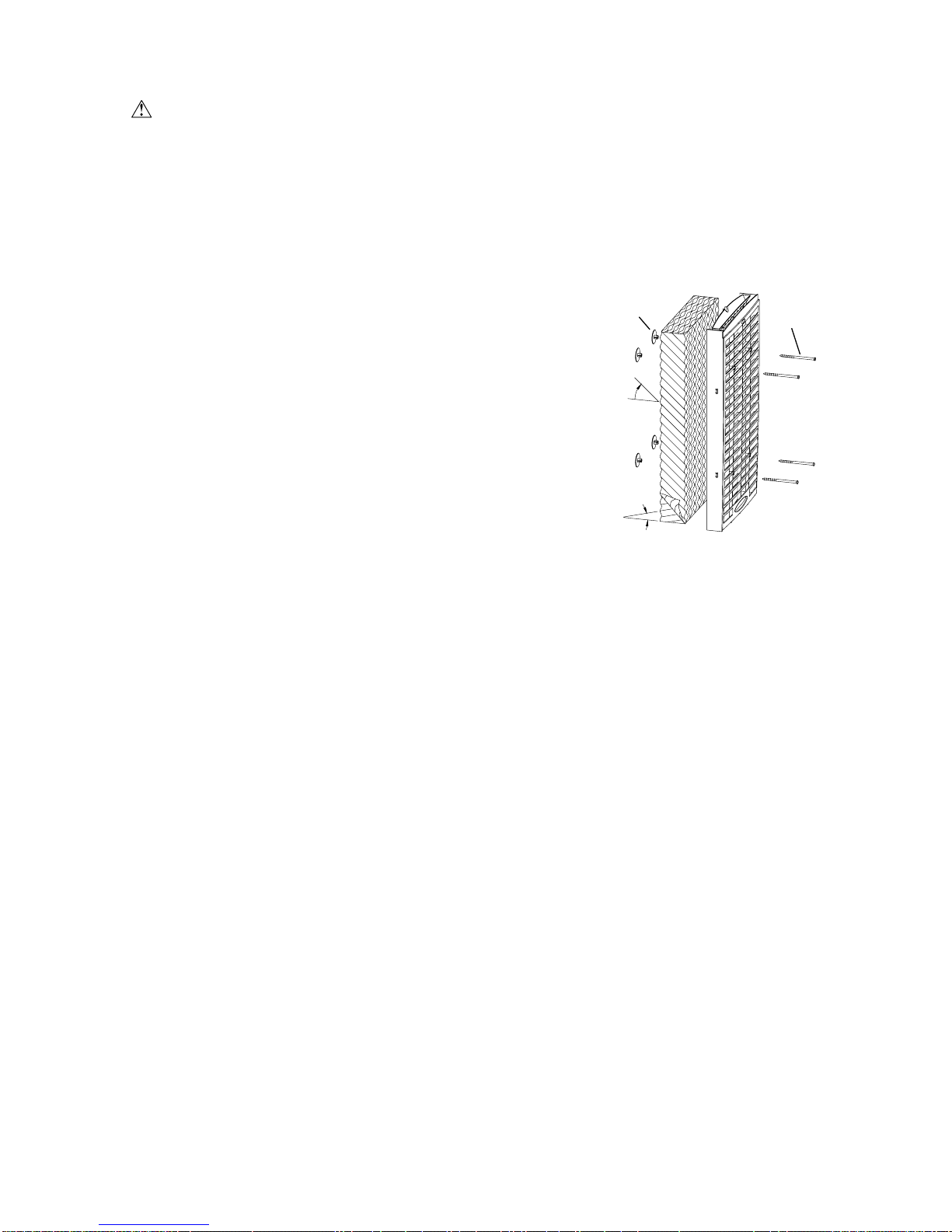

Clean/Replace Evaporative Media
The evaporative media should be cleaned twice a season or when
needed. To clean the media, rinse with clean water. Light scrub-
bing might be necessary. Be careful not to damage media. After
about 2 years, or when it becomes clogged, the media will need to be
replaced. To remove the media, press the end of the keeper stem to
push it through the keeper disk (see fig. 4). This plastic disk will need
to be removed in order to remove the media.
When replacing the evaporative media, install it so that the steeper
flute angle of the media is sloping down towards the media frame (see
fig. 4). Push the keeper stems through the media from the back of the
media frame and press the keeper disks onto the stems to secure the
media in place.
45°
15°
Keeper
Disk Keeper
Stem
Fig. 4
3

Trouble Shooting
Problem:
Cooler does not pump
water
Fan does not operate
Cause/Remedy:
• Water level is low. Fill with water and make sure Pump is activated.
• Pump may be defective. Replace pump.
• Check that unit is plugged into a 120V power receptacle.
• Check the fuse or breaker.
• If connected to a GFCI outlet, check if it is tripped.
8
7
8
7
4
6
5
3
2
1
3
Replacement Parts
No. Description CP35 CP65
1 Evaporative Media.......................................................110132-1 110132-2
2 Evaporative Media Frame Assembly...........................110870-1 110870-2
3 Set Of (4) Keepers.......................................................110871 110871
4 Pump............................................................................110439 110439
5 Drain Plug....................................................................110698 110698
6 Water Indicator Float...................................................110872 110872-1
7 Swivel Casters - Non-Locking ....................................110822-6 110822-6
8 Swivel Casters - Locking.............................................110822-7 110822-7
4

Champion Cooler
5800 Murray St.
Little Rock, AR 72209
www.championcooler.com
Enfriador Evaporativo Portátil
Lea y Conserve Estas Instrucciones
Reglas De Seguridad
1. La unidad debe ser Apagada y Desconectada de la electricidad cuando haga cualquier mantenimiento.
2. Para reducir el riesgo de descarga eléctrica, conecte únicamente a un receptáculo debidamente conecta-
do a tierra de 120 voltios y 60 ciclos.
3. Para reducir el riesgo de descarga eléctrica, instale únicamente en un circuito protegido por un interrup-
tor de circuito por falla de conexión a tierra (GFCI).
4. Este aparato no está destinado para el uso de personas (niños incluyendo) con capacidades físicas,
sensoriales o mentales reducidas, o la carencia de experiencia y de conocimiento, a menos que hayan
sido supervisados o dados instrucción referente al uso del aparato por una persona responsable de su
seguridad. Los niños deben ser supervisados para asegurarse de que no juegan con el aparato.
ADVERTENCIA: Para reducir el riesgo de incendio o toques eléctricos, no use este ventilador con
ningún “dispositivo de estado sólido para controlar la velocidad del ventilador.”
CP35 CP65
Enfriamiento Por Evaporación
El enfriamiento por evaporación es una manera económica de enfriarse. El aire se enfría mientras se traza
a través de medio evaporativo mojado. El movimiento de este aire enfriado fresco sobre el piel es qué
hace la sensación fresca. Es importante al usar un enfriador evaporativo en un espacio encerrado agotar
adecuadamente el aire por medio de las ventanas, las puertas, etc. Sin una salida para agotar el aire, la
humedad se acumulará en el espacio encerrado y la unidad no se enfriará adecuadamente. Es preferible
tener una abertura detrás de la unidad a traer adentro el aire fresco y otra abertura a través del cuarto para
agotar y ayudar a mover el aire.
AVISO: Este Producto Puede Producir Temporalmente Un Olor Extraño Al
Principio. Esto Es NORMAL y Se Disipará Después De Unas Horas De Uso.
Si usted tiene algún problema con este producto, por favor llame al
1-800-643-8341 ANTES de devolverlo a la minorista.

Instalación
Instalar Las Ruedas
Este unidad viene equipado con 4 ruedas giratorias; 2 con frena y 2 sin frena. Antes de funcionar, pone la
unidad por su lado y presiona los vástagos de las ruedas dentro de los agujeros de esquina. Instale los ruedas
con frena a un lado y los sin frena por el otro lado.
Funcionamiento

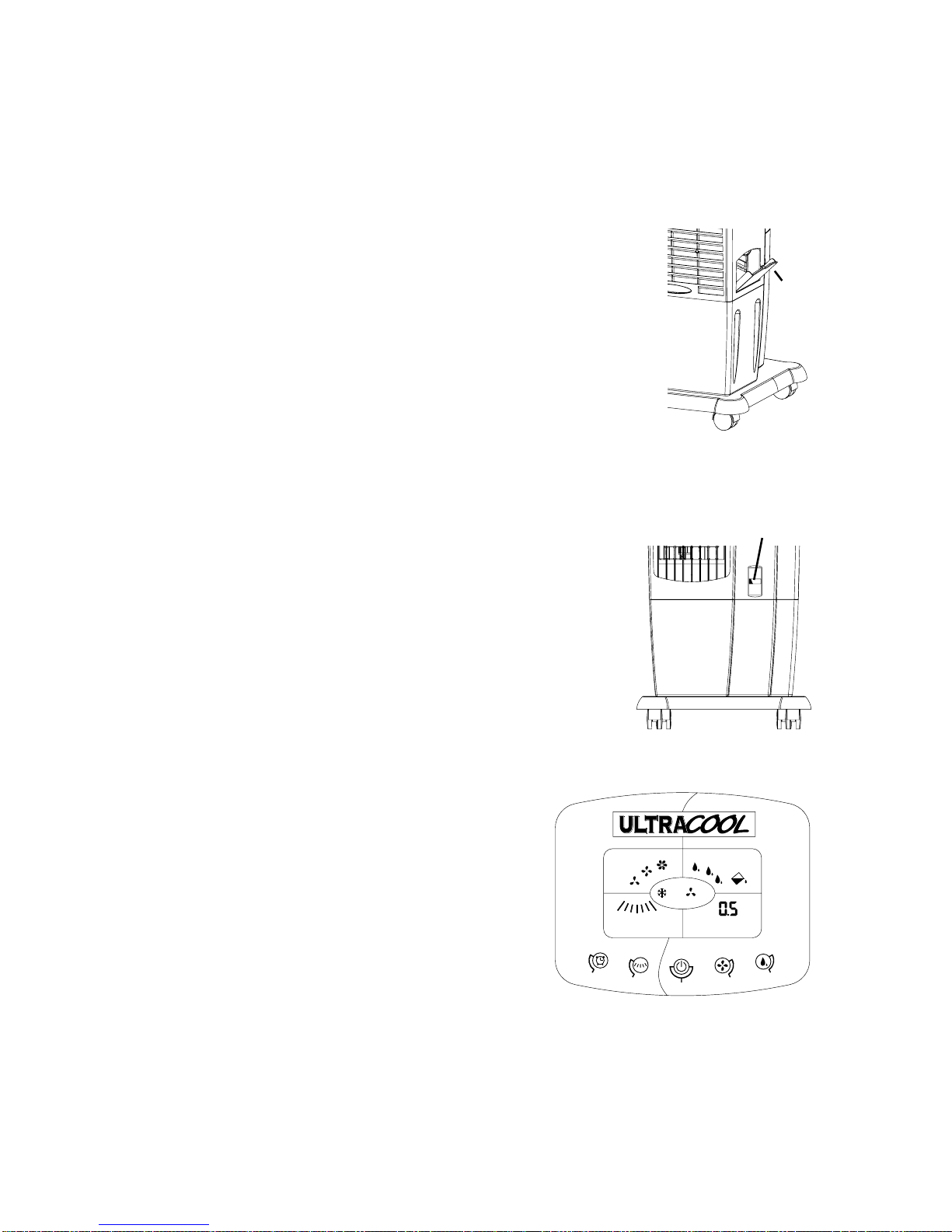

Llenar Con Agua
Abre la puerta de agua (vea fig. 1) y llene con agua usando una jarra o una man-
guera de jardín. No Sobrellene.
Indicador De Nivel DeAgua
En el frente de la unidad hay una ventana de acceso para ver el indicador de
nivel de agua (vea fig. 2). Cuando está lleno de agua, verá principalmente azul
en el indicador. Cuando el nivel de agua se disminuye en la unidad, el azul en el
indicador se disminuirá.
Poner En Marcha La Unidad
Para las instrucciones siguientes refiere a la figura 3 del panel de control. Una
vez que se enchufa la unidad, al presionar el botón “Power” iluminará de fondo
la pantalla y pondrá en marcha la unidad en el modo de ventilador alto. La
bomba no arrancará hasta que se presione el botón “Pump”. La pantalla
quedará iluminada por 2 minutos después del presionar una botón.
Funcionamiento Del Enfriador / Bomba
Para funcionar esta unidad como enfriador evaporativo necesita llenar la
unidad con agua y presionar el botón “Pump” para arrancar la bomba. El in-
dicador de gotas de agua en la pantalla en la sección de la bomba parpadeará
cuando la bomba está prendido. Para funcionar la unidad como ventilador
solamente, presione “Pump” para apagar la bomba.
Nota: La bomba no funcionará si el nivel del agua está debajo de un cierto
nivel. Cuando el nivel del agua cae debajo de este nivel, una alarma audible
sonará y el indicador de agua bajo (Low Water) en la pantalla parpadeará
intermitente. La alarma audible parará después de 60 segundos o cuando se
empuja el botón “Pump”. Después de llenar con agua, el indicador dejará
de parpadear. Necesitará presionar el botón “Pump” para poner
en marcha otra vez la bomba después de rellenar la unidad.
Funcionamiento Del Ventilador
Presionar el botón “Speed” en el panel de control cambiará la
velocidad del ventilador entre alto (High), mediado (Mid) y bajo
(Low). El ajuste de la velocidad será destacado en la pantalla.
Modo De Oscilación
Presionar el botón “Oscillate” oscilará las paletas verticales ha-
cia adelante y hacia atrás y destacará el indicador en la pantalla.
Para apagar la oscilación presione el botón otra vez.
Descontador De Tiempo
Esta unidad se equipa de un descontador de tiempo. Se puede fijar el intervalo de tiempo hasta que la unidad
se apaga. Presionar el botón “Timer” fijará el intervalo de tiempo en incrementos de la media hora hasta
8 horas. Los números en la pantalla parpadeará mientras que fija el tiempo y será sólido cuando está fija.
La pantalla demuestra cuántas horas está quedado en incrementos de la media hora. Cuando se alcanza el
intervalo de tiempo, la unidad apagará.
FAN PUMP
TIMER
OSCILLATE
LOW
MID HIGH
COOL VENT LOW WATER
hr
Oscillate
Timer Power Speed Pump
Fig. 3
Fig. 1
Puerta
De
Agua
Fig. 2
Indicador
de Nivel
de Agua
S-2

Garantía Limitada
La presente garantía se extiende al comprador original de un enfriador evaporativo instalado y utilizado bajo
condiciones normales. No cubre daños ocurridos por accidente, descuido o abuso por parte del propietario.
No autorizamos que ninguna otra persona o representante asuma por nosotros cualquier otra o diferente
responsabilidad en relación con este producto.
Términos y Condiciones De La Garantía
Durante Un Año a partir de la fecha de compra, reemplazaremos cualquier componente original proporcio-
nado por Champion Cooler que falle debido a cualquier defecto de material o mano de obra en la fábrica
solamente.
Exclusiones De La Garantía
No somos responsables por reemplazar los medios evaporativos del enfriador. Estos son componentes des-
echables y deben cambiarse periódicamente. No somos responsables por daños que resulten a consecuencia
de alguna falla de funcionamiento.
No somos responsable por cualquier daño producido por el uso de suavizadores de agua, productos químicos,
materiales desincrustantes o envolturas de plástico.
No somos responsables por el costo del servicio para diagnosticar la causa del problema ni por la mano de
obra necesaria para reparar y/o reemplazar piezas.
Como Obtener Servicio Bajo Esta Garantía
Póngase en contacto con el Concesionario que le vendió el enfriador. Si por alguna razón usted no queda
satisfecho con la respuesta por parte del Concesionario, comuníquese con el departamento de servicio al
cliente: Champion Cooler, 5800 Murray Street, Little Rock, Arkansas 72209. 1-800-643-8341. info@
championcooler.com.
Esta garantía limitada se aplica al comprador original solamente.
Registre su producto en línea a: www.championcooler.com/eac/onlineregistration-eac.htm
Conservación
ADVERTENCIA: Siempre desconecte el enfriador antes de procurar cualquier tipo de servicio.
Drenar La Unidad
Nota: Para quitar el montaje del medio, quite primero el tornillo situado encima del montaje.
Para drenar la unidad, quite el montaje del medio evaporativo y quite el tapón de goma del desagüe situado
en la parte inferior de la unidad. Necesita drenar la unidad periódicamente para mantener el agua dulce. Re-
comendamos el drenar de la unidad una vez por semana. Drene el agua de la unidad cuando no será utilizada
por un período extendido.
Limpiar/Cambiar El Medio Evaporativo
Debe limpiar el medio evaporativo dos veces al temporada o cuando
sea necesario. Para limpiar el medio, aclare con el agua potable. Puede
ser necesario fregar ligeramente el medio. Tenga cuidado de no dañar
el medio. Después de 2 años o cuando el medio se atasca, necesitará
reemplazarlo. Para quitar el medio, presione el extremo del vástago del
sujetador para empujarlo a través del disco del sujetador (vea fig. 4).
Este disco plástico necesitará ser quitado para quitar el medio.
Cuando reemplace el medio evaporativo, instálelo de modo que el ángulo
más escarpado del medio esté inclinándose abajo hacia la parte posterior
del armazón del medio (vea fig. 4). Empuje los vástagos del sujetador a
través del medio de la parte posterior del armazón. Presione los discos
del sujetador sobre los vástagos para asegurar el medio en el lugar.
45°
15°
Disco Vástago
Fig. 4
S-3

La Localización De Averías
Problema:
No Bombea El Agua
No Funcionara La Ven-
tilador
Causa/Remedio:
• El nivel de agua es bajo. Llene con agua y asegúrese de que la bomba está
activada.
• La Bomba puede ser defectuosa. Reemplace la bomba.
• Compruebe que la unidad está enchufada en un receptáculo de 120 voltios.
• Compruebe el fusible o el cortacircuito.
• Si está conectado con un enchufe de GFCI, compruebe si se desconectó.
8
7
8
7
4
6
5
3
2
1
3
Piezas De Repuesto
n°. Descripción CP35 CP65
1 Medio Evaporativo......................................................110132-1 110132-2
2 Montaje De Armazón Del Medio Evaporativo............110870-1 110870-2
3 Equipo De (4) Sujetadores...........................................110871 110871
4 Bomba .........................................................................110439 110439
5 Tapón De Goma...........................................................110698 110698
6 Flotador y Indicador De Agua.....................................110872 110872-1
7 Rueda Giratoria - Sin Frena.........................................110822-6 110822-6
8 Rueda Giratoria - Con Frena .......................................110822-7 110822-7
S-4
