Unison Research Unico Nuovo User manual

HIGH - END ELECTRONICS
BORN IN ITALY








Unison Research

Unico Nuovo
1
MANUALE D’ISTRUZIONI
Vi ringraziamo e ci congratuliamo per la fiducia accordataci nello
scegliere un prodotto Unison Research

- A.R.I.A. Advanced
Research In Audio S.r.l.
La realizzazione di questo componente audio è non solo il risultato
di una lunga esperienza di progettazione e produzione di dispositivi
elettronici, ma anche il frutto della nostra passione e della nostra
volontà di realizzare pezzi esclusivi, di grande valore, in cui la
tradizionale abilità artigiana si unisce e si integra con un’alta
tecnologia elettronica.
Ogni nostro prodotto viene realizzato con materiali e componenti
accuratamente selezionati ed è sottoposto a test rigorosi che ne
assicurano l’affidabilità ed il rispetto dei nostri elevati standard di
qualità.
Vi raccomandiamo di leggere attentamente questo manuale e di
attenervi alle indicazioni riportate prima di installare l’apparecchio,
così da consentire al vostro nuovo Unico Nuovo di operare in
condizioni ottimali nel corso degli anni ed offrirvi sempre le migliori
prestazioni.

2
1. SBALLAGGIO
Verificate che l’imballo sia integro e che l’apparecchio non abbia
subito danni evidenti durante il trasporto. Nel caso doveste
riscontrare anomalie, vi raccomandiamo di consultare il vostro
Rivenditore prima di mettere in funzione l’unità.
Rimuovete con cura l’amplificatore e tutti gli accessori dall’imballo.
All’interno della confezione troverete:
-1 apparecchio UnicoNuovo
-1 cavo di alimentazione
-1 libretto di istruzioni
-1 telecomando
IMPORTANTE !
Una volta che l’apparecchio è stato tolto dall’imballo, vi
consigliamo di attendere alcune ore prima di effettuarne la
connessione alla rete elettrica per evitare che la presenza
eventuale di condensa possa provocare danni all’
apparecchio.
Tale condensa potrebbe formarsi anche spostando l’unità da
un ambiente freddo ad uno caldo: anche in questo caso
occorre attendere alcune ore in modo che l’apparecchio
possa adattarsi alla nuova temperatura prima di metterlo in
funzione.
Conservate l’imballo intatto: vi servirà nel caso in cui doveste
riutilizzarlo, e contribuirete così alla tutela dell'ambiente.
2. INSTALLAZIONE
L’Unico Nuovo deve sempre essere sistemato in un luogo sicuro,
fuori dalla portata dei bambini.
E necessario lasciare uno spazio sufficiente sopra ed ai lati del
dispositivo al fine di assicurargli un’adeguata ventilazione.
Vi raccomandiamo anche di prevedere lo spazio necessario a
consentire ai cavi di connessione di curvare senza forzature, e
sconsigliamo vivamente di posizionare l’Unico Nuovo direttamente
sulla superficie di un amplificatore di potenza o, più in generale, in
prossimità di sorgenti di calore.

Unison Research

Unico Nuovo
3
3. COLLEGAMENTO ALLA RETE
Prima di accendere l’apparecchio, controllate che la tensione di
alimentazione indicata sul retro corrisponda a quella locale di rete.
ATTENZIONE! Non collegare mai l’Unico Nuovo ad una
tensione di rete diversa da quella indicata!
I fusibili di rete si trovano nel portafusibile incorporato nella presa
IEC.
Sostituire i fusibili sempre con altri dello stesso tipo e valore!
4. FUNZIONAMENTO
ACCENSIONE E RISCALDAMENTO
ATTENZIONE! E’ necessario che l’amplificatore venga
acceso soltanto dopo che tutte le connessioni sono state
verificate.
Prima di accendere l’apparecchio, assicurateVi che la manopola del
volume sia posizionata sul “minimo”, e che resti in tale stato
fintantoché è terminata la pre-accensione automatica
dell’apparecchio.
In seguito all’accensione l’Unico Nuovo entra in una fase di warm-
up durante la quale entrambi i led posti a fianco delle manopole di
selezione dell’ingresso e di regolazione del volume lampeggiano.
Durante questo intervallo lo stadio di potenza è spento, tuttavia in
presenza di ingresso è possibile che un debole segnale venga emesso
dai diffusori.
La temperatura di funzionamento viene raggiunta dopo 30 secondi
dall’accensione, tuttavia le migliori prestazioni si ottengono dopo
circa 10 minuti dall’accensione.

4

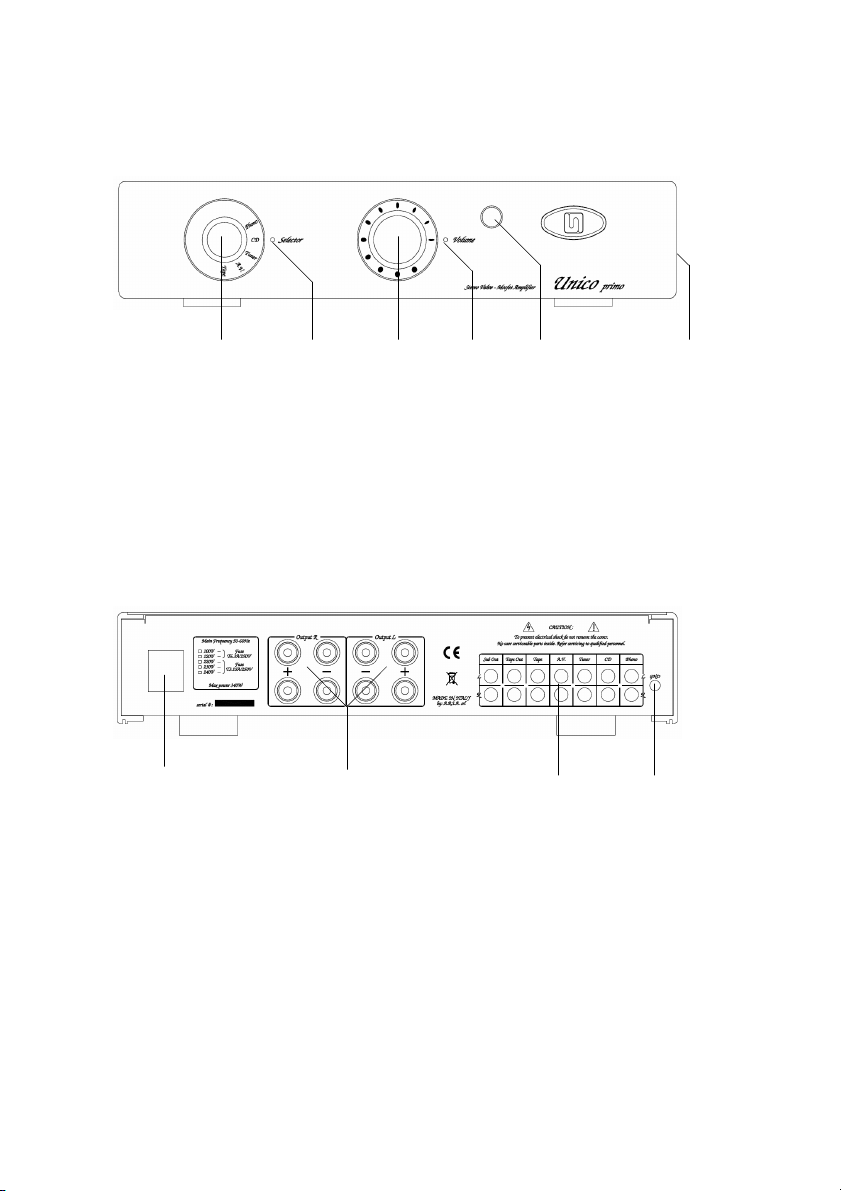

PANNELLO FRONTALE
1) MANOPOLA SELETTORE
2) LED INPUT
3) MANOPOLA VOLUME
4) LED VOLUME
5) SENSORE RICEVITORE IR
6) INTERRUTORE PRINCIPALE (SUL FIANCO)
PANNELLO POSTERIORE
1) PRESA RETE
2) MORSETTI DI USCITA
3) INGRESSI E USCITE LINEA
4) VITE DI MASSA
1 2 3 4 5
1 2 3
6
4

Unison Research

Unico Nuovo
5
L’Unico Nuovo è provvisto di due led che forniscono
all’utilizzatore importanti informazioni sullo stato operativo
dell’amplificatore:
LED INPUT e LED VOLUME accesi:
indica lo stato di normale funzionamento
LED INPUT e LED VOLUME lampeggiano rapidamente:
indica lo stato di pre-accensione (circa trenta secondi)
LED INPUT e LED VOLUME lampeggiano lentamente:
indica lo stato di protezione per surriscaldamento. In questo stato
l’apparecchio rimane bloccato (non funzionamento) fintantoché la
temperatura del dissipatore non sia ritornata a valori normali,
dopodichè riparte automaticamente, ripetendo la fase di pre-
accensione.
Si consiglia comunque lo spegnimento dell’amplificatore; questa
operazione consente infatti un più rapido ripristino delle normali
condizioni di funzionamento
LED INPUT acceso e LED VOLUME lampeggia rapidamente:
indica la ricezione del segnale dal telecomando IR (regolazione del
volume)
In caso di mancanza anche rapida di energia elettrica, l’apparecchio
riparte con la pre-accensione.
TELECOMANDO
I nostri amplificatori utilizzano un telecomando di tipo a raggi
infrarossi per il controllo del volume.
Il Vostro telecomando è provvisto di una batteria di tipo CR2032 -
3V (batteria al litio).
Importante! L’uso del telecomando in abbinamento al Unico
Nuovo consente la sola regolazione del volume mediante i
pulsanti
Vol- e Vol+ .

6
LA SCHEDA PHONO
Nell’ Unico Nuovo può essere installata una scheda phono dedicata,
che si compone di due stadi attivi per canale, con la sezione RIAA
di tipo attivo per le basse frequenze, e passivo per le alte frequenze.
Con tale soluzione, frutto di lunghe prove e test di ascolto, le note
basse risultano profonde e smorzate, e le alte frequenze sono limpide
e non “graffianti”.
Questa scheda phono è in grado di interfacciarsi con testine sia di
tipo MC sia di tipo MM: spostando dei ponticelli (due per canale) si
predispone il preamplificatore in modo specifico. Sulla scheda sono
stampigliate le posizioni MM-MC relative. Mediante l’utilizzo di
altri due ponticelli presenti su tale scheda si può inoltre modificare il
guadagno degli stadi di ±10dB in modo tale che il livello di
amplificazione sia il più indicato possibile in funzione della testina
usata. In pratica, con testine di tipo MM aventi tensioni di uscita
inferiori ai 4mV e con testine di tipo MC con tensioni di uscita
inferiori ai 0,5mV conviene usare per i ponticelli la posizione
relativa ai +10dB.
Importante! E’ possibile installare la scheda phono anche in un
momento successivo all’acquisto dell’apparecchio. Consigliamo
di fare eseguire tale operazione da un centro assistenza
qualificato.
5. FUSIBILI
Internamente all’apparecchio vi sono sei fusibili:
F
1
, F
2
= 1AT / 250V
F
3
, F
4
= 1,6AT / 250V
F
5
, F
6
= 5AF / 250V
Il valore dei fusibili di rete è 6,3AT / 250V (per tensioni
100V/120V) o 3,15AT / 250V (per tensioni 220V/230V/240V).
Tutti questi fusibili sono del formato 5 x 20. Se uno di questi fusibili
dovesse bruciarsi, raccomandiamo di rivolgersi ad un centro di
assistenza specializzato.

Unison Research

Unico Nuovo
7
SICUREZZA E MANUTENZIONE
Non far funzionare l’apparecchio con il coperchio rimosso!
L’unità presenta al suo interno alte tensioni che possono essere
causa di danni anche gravi.
Non aprire l’apparecchio!
Nessun ulteriore intervento oltre a quelli descritti in questo manuale
deve essere effettuato dall’utilizzatore.
Per l’assistenza rivolgersi al proprio rivenditore o ad un centro
autorizzato.
Non versare liquidi sull’apparecchio.
Se ciò dovesse accadere, togliete immediatamente la spina dalla
presa a muro e portate l’apparecchio ad un centro autorizzato.
Prima di inserire la spina nella presa a muro, assicurateVi che
l’interruttore sia nella posizione “OFF”.
Sostituire le valvole esclusivamente con altre dello stesso tipo,
selezionate ad hoc.
L’apparecchio utilizza due valvole di tipo ECC83 (12AX7). La
progettazione elettronica è stata fatta per assicurare una lunga vita
alle valvole; con prove di laboratorio abbiamo superato le 1500 ore
di funzionamento.
Importante! Tale operazione va eseguita ad apparecchio spento
e con spina di rete staccata. Consigliamo comunque di fare
eseguire la sostituzione da un centro assistenza qualificato.
Pulizia dell’apparecchio.
La pulizia dell’apparecchio va eseguita ad apparecchio spento.
Utilizzate un panno morbido ed asciutto. Non usate solventi o
detergenti a base di alcool. Non strofinare sulle scritte
energicamente.
Assicurare all’apparecchio adeguata ventilazione!
E’ assolutamente vietato far funzionare l’apparecchio coperto!
Non collocare altri apparecchi e/o fonti di calore al di sopra o al
di sotto dello stesso.

8

Unison Research

Unico Nuovo
9
CARATTERISTICHE TECNICHE
Potenza di uscita: 85W RMS su 8entrambi i canali pilotati
Risposta in frequenza: -0.1dB @ 10Hz / -0.5dB @ 100kHz
Impedenza di ingresso: 47k// 47pF
Sensibilità: 260mV RMS
Stadio di ingresso: Pura Classe A
ECC83/12AX7 in Parallelo (2x)
Stadio di uscita: Classe A dinamica
POWER MOSFET in coppia complementare
Ingressi: 5 linea RCA (1 phono optional)
Uscite linea: 1 tape, 1 sub (con controllo di volume)
Connessioni di uscita: 4 + 4 bi-wiring
Fattore di retroazione: 10dB
THD: < 0.15% @ 1kHz, 10W
Assorbimento: 380W max
Dimensioni: 43.5cm x 9cm x 43cm
Peso: 14kg
STADIO PHONO (optional)
Impedenza di ingresso: 47k// 220pF MM
100// 440pF MC
Guadagno: 40dB MM, 50dB MC
Selezione del guadagno: +0dB / +10dB
Max tensione di ingresso: 120mV @ 1kHz
Equalizzazione RIAA: attiva alle basse frequenze,
passiva alle alte frequenza
THD: 0.09% @ 5mV, 1kHz, MM

10

Unison Research

Unico Nuovo
11
USER MANUAL
Congratulations on your purchase of a Unison Research

- A.R.I.A.
Advanced Research In Audio S.r.l. audio component.
Every Unison Research product is the result of our extensive
electronic design experience and of the deep knowledge of vacuum
tubes and the way to obtain the best performances from them we
have gained over the years.
It also express our passion for building unique and valuable pieces
of audio equipment in which traditional craftsmanship and advanced
electronics join together in harmony.
Our products are built using the finest components and materials.
Each one is carefully inspected at various stages of the production
process and finally tested to satisfy our own high reliability and
quality standards.
Please read and observe all warnings and instructions in this owner’s
manual and all those marked on the unit to get the best performances
from your new Unico Nuovo for many years to come.

12
1. UNPACKAGING
Please make sure that the packaging is undamaged and the product
has not suffered from rough handling during transportation,
otherwise we highly recommend to contact your Authorised Dealer
for advice before proceeding to install the unit.
Carefully remove your CD player and all the accessories from the
carton.
Inside the package you’ll find:
-1 Unico Nuovo amplifier
-1 power supply cable
-1 user manual
-1 remote control handset
IMPORTANT! After unpacking please allow some hours
before operating the device in order to let it adapt to the
room temperature. This time is needed to prevent any
possible damage due to the condensation which can
eventually form during transportation. Please note, that
condensation can form every time the amplifier is moved
from a cold to a warm place.
Keep all packing materials: every time you will need to transport the
Unico Nuovo, its original purpose-designed carton will provide the
safest packing.
2. INSTALLATION
The Unico Nuovo should be positioned in a safe place on a plane
surface.
Adequate clearance must be left above and around the device to
guarantee a correct ventilation.
We also suggest to leave enough free space behind your Unico
Nuovo to allow the connecting cables sufficient room to bend
without crimping or strain, and we strongly recommend not to place
the device directly on a power amplifier top surface or, in general,
close to a heat source.

Unison Research

Unico Nuovo
13
3. CONNECTION TO THE MAINS
The Unico Nuovo is set at the factory to the appropriate mains
voltage of the country it will be shipped to.
IMPORTANT! The voltage setting may not be changed.
Never connect the Unico Nuovo to AC mains if the local voltage
doesn’t match the value indicated on the rear panel!
The mains fuse is located in the fuse-holder integrated in the IEC
mains socket.
IMPORTANT! Always replace fuses with new ones of the same
type and value.
4. OPERATION
SWITCHING-ON AND WARM-UP
WARNING! Switch on the Unico Nuovo only after all the
connections have been made and checked.
Before switching on, ensure that the volume control is at zero (fully
anti-clockwise), and allow it to remain in that position until the
initial automatic start-up phase is complete.
Just after switching on Unico Nuovo automatically starts a warm-up
phase, the LEDs placed on the front panel near the input selection
and volume knobs blink. In this status output stages are disabled,
however with an input source a weak signal can be heard through the
loudspeakers.
The working temperature for the tubes is reached less than 30
seconds after switching on but best results will be obtained after
approximately 10 minutes from switch-on.

14
FRONT PANEL
1) SELECTOR KNOB
2) INPUT LED
3) VOLUME KNOB
4) VOLUME LED
5) IR RECEIVER
6) MAIN SWITCH (ON THE SIDE)
REAR PANEL
1) MAINS PLUG
2) OUTPUT CONNECTORS
3) LINE-LEVEL INPUT AND OUTPUT CONNECTORS
4) GROUND CONNECTION
1 2 3 4
1 2 3 4 5 6

Unison Research

Unico Nuovo
15
The Unico Nuovo has two LEDs which provide the user with
important information about the operating condition of the amplifier.
INPUT LED and VOLUME LED on:
indicates normal operation
INPUT LED and VOLUME LED blinking (fast):
indicates automatic start-up phase (approx 30 seconds)
INPUT LED and VOLUME LED blinking (slow):
indicates intervention of the thermal protection device, power stage
is switched off.
When the internal temperature has returned to normal the amplifier
will switch on automatically and repeat the initial start-up phase.
It is advisable to switch off if the amplifier if the thermal protection
device intervenes. This will speed up return to normal operation.
INPUT LED on and VOLUME LED blinking:
indicates that the amplifier is receiving a signal from the IR remote
control (volume changing).
If there is a temporary loss of mains electricity (even of very short
duration) the amplifier will restart in automatic start-up mode.
REMOTE CONTROL
Unison Research

amplifiers are supplied complete with infrared
remote control.
Your remote control handset is fitted with a battery type CR2032 -
3V (lithium battery).
IMPORTANT! The use of the remote control with Unico Nuovo
allows only volume control by acting on Vol- e Vol+ buttons.

16
PHONO BOARD
Inside the Unico Nuovo there is a dedicated phono board. This
consists of two active gain stages for each channel and a RIAA
equalisation stage which is active for the low frequencies and
passive for the high frequencies. This solution is the result of
extensive listening tests, and provides an excellent combination of
deep, well-controlled bass and clear, sweet treble.
This phono board is able to interface with both MM and MC
cartridges.
Movable links on the board (two for right channel and two for left
channel) enable this adjustment to be carried out. The relative
positions are clearly marked MM and MC.
Two further movable links fitted to the phono board allow the level
of gain (amplification) to be changed by +/-10dB. In practice, MM
cartridges having an output lower than 4mV and MC cartridges
having an output lower that 0.5mV will probably require these links
to be set at the +10dB position.
5. FUSES
Inside the Unico Nuovo there are six fuses.:
F
1
, F
2
= 1AT / 250V
F
3
, F
4
= 1,6AT / 250V
F
5
, F
6
= 5AF / 250V
The value for the main fuses is:
6,3AT / 250V for 100V/120V mains voltage
3,15AT / 250V for 220V/230V/240V mains voltage
These fuses are all 5 x 20mm glass fuses. If one of these fuses
should blow we advise you to consult your Authorised Dealer or
Service Centre for advice.

Unison Research

Unico Nuovo
17
6. SAFETY AND MAINTENANCE
Never operate the device with either the bottom or top covers
removed.
Do not open the amplifier !
There are no user serviceable parts inside. For technical assistance
or product service please refer to your Authorised Dealer or to a
Unison Research

authorised Service Centre.
Do not spill liquid into the amplifier !
If liquid should be accidentally spilled into the amplifier remove the
mains plug from the wall socket immediately and seek assistance
from an authorised Service Centre before attempting to operate it
again.
Before inserting the mains plug into the wall socket ensure that
the switch on the amplifier is in the “OFF” position.
Valve replacement should be carried out using only valves of the
same type and matched in pairs.
The Unico Nuovo uses two valves type ECC83 (12AX7). The
amplifier has been designed for maximum valve life: in laboratory
tests 1500 hours life have been exceeded.
IMPORTANT!
Before attempting valve replacement make sure that the
amplifier is switched off and remove the mains power cord from
the amplifier. If in doubt your Authorised Dealer or Service
Centre will be able to assist with this operation.
Cleaning the Unico Nuovo.
Cleaning has to be done after switching off the device and allowing
the amplifier to cool down. Use a soft dry cloth. Do not use solvents
or alcohol-based detergents. Do not rub hard on the screen-printed
legends.
Never operate the amplifier when covered!
Adequate ventilation is essential at all times!

18
