A general rule of thumb is to place 1/3 of the post into the ground.
Check local regulations for any special requirements. The fence
will be stronger if the end, corner and gate posts are set at least
6" deeper than the line posts. Using a posthole digger or power
auger, dig the holes 10-12" wide and 6" deeper than needed.
Backfill the holes with 6" of gravel to drain water away from the
bottom of the posts (fig. 1). Keep the height of your fence panels
in mind when digging your postholes.
Starting in the corner, mix concrete in the first hole per the
instructions on the bag. Mix thoroughly and install the post into
the hole and tap the post
to the proper depth. We
recommend a 2" gap from
the ground to the bottom
of the bottom routed hole
in the post. Use a level to
ensure the fence post is
plumb. Brace the post with
temporary supports as
the concrete sets (per the
instructions).
Check local ordinances and regulations before building your
fence. Before construction, contact your local utility companies
to mark any underground cables and pipelines. In addition, it is
a good idea to discuss plans with any neighbors along your
proposed fence line.
Step 3Preparation Digging postholes
• Determine the number of posts, panels and gates needed to
complete the job based on the total linear footage. Take into
consideration post, panel and gate widths when determining
the total number of each.
• Adjust layout to accommodate as many full panels as possible.
If you must use a partial panel, place it in the farthest rear
corner of the property.
• Locate property boundaries and drive stakes into the ground
at corners and ends of fence line, based on local municipality
regulations.
• Stretch twine or heavy string between stakes and pull tight
to mark layout of fence line.
• Be sure to measure your fence panels and gates prior to
determining the location of the postholes. Place posts in the
following order along string line:
• End/corner posts • Gate posts • Line posts
Design and layout
36" to 42"
10" to 12"
Diameter
Level
Fig.4.pdf
fi g . 1
Items you may need
• Fence posts*
• Posthole digger
• Measuring tape
• Clear PVC cement
• Drill
• Screwdriver
• Level
• Chop saw
• String line
• Concrete
• Gravel
• Shims
• Pencil
• Safety glasses
• Gloves
*One per panel, plus one to complete the fence run

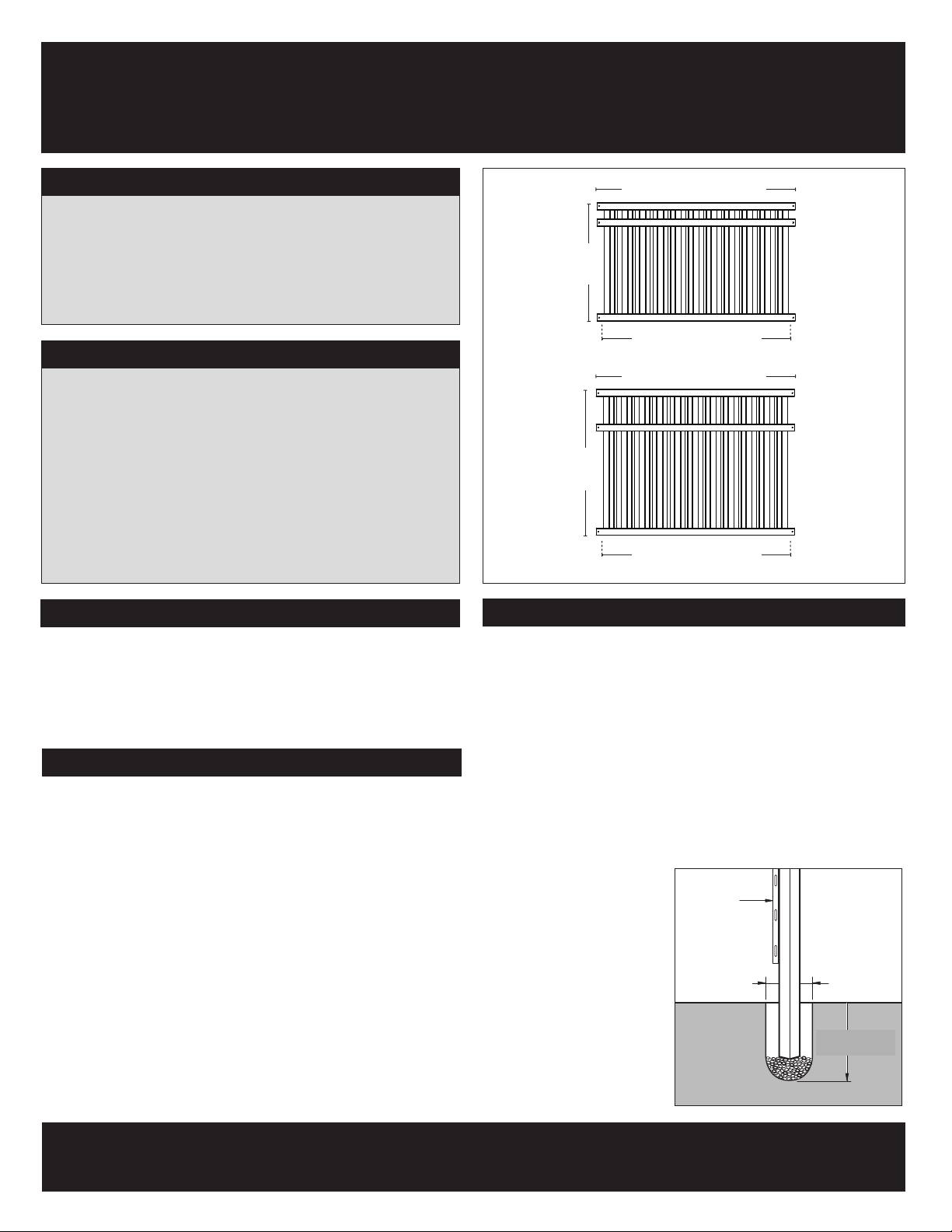

PRO SERIES ALTERNATING SPACED PICKET PANEL - 3-RAIL
ASSEMBLY INSTRUCTIONS
Kit contents
• 11— 3 in. Pickets
• 10— 1-1/2 in. Pickets
• 1 — Top Rail
• 1 — Mid Rail
• 1 — Bottom Rail
56-9/16 in. H
69-9/16 in. H
5x8
Panel
6x8
Panel
94-1/2 in. Rail Width
94-1/2 in. Rail Width
Post Spacing 90-1/2 in.
inside-to-inside
Post Spacing 90-1/2 in.
inside-to-inside

©2018 Universal Forest Products, Inc. All rights reserved.
68956 U.S. Hwy 131, White Pigeon, MI 49099 616.365.4201 10378_12/18
www.ufpi.com
Assembling the panel
STEP 1
Install first post with concrete (See “Digging postholes” and fig. 1).
STEP 2
Slide bottom rail into the bottom routed hole in the post, holes in
rail facing up (fig. 2).
STEP 3
Install the second post into the ground and temporarily secure into
place. Slide bottom rail into the second post and level (fig. 3).
STEP 4
Slide the pickets into the routed holes in the installed rail (fig. 4).
STEP 5
Slide the mid-rail over the pickets and insert one end into the
middle routed hole in the set post. In order to insert the rail into the
routed hole in the second post, shift the post slightly until the rail
can be fitted (fig. 5).
STEP 6
Slide the top rail into the routed hole at the top of the set post.
Working from one side to the other, slide the rail over the pickets,
making sure each picket is inserted properly in each hole in the rail.
In order to slide the rail into the second post, shift the post slightly
until the rail can be fitted. One the rail is securely locked in, the
pickets will form a complete panel (fig. 6).
STEP 7
Backfill the second post with concrete and make sure it’s set
before moving down the fence line. This will always allow one post
to be anchored while each panel section is assembled. To continue
building your fence line, repeat steps 1-6.
fig. 3
fig. 4
fig. 2
PRO SERIES ALTERNATING SPACED PICKET PANEL - 3-RAIL - ASSEMBLY INSTRUCTIONS
fig. 5
fig. 6
THE DIAGRAMS AND INSTRUCTIONS IN THIS BROCHURE ARE FOR ILLUSTRATION PURPOSES
ONLY AND ARE NOT MEANT TO REPLACE A LICENSED PROFESSIONAL. ANY CONSTRUCTION OR
USE OF THE PRODUCT MUST BE IN ACCORDANCE WITH ALL LOCAL ZONING AND/OR BUILD-
ING CODES. THE CONSUMER ASSUMES ALL RISKS AND LIABILITY ASSOCIATED WITH THE
CONSTRUCTION OR USE OF THIS PRODUCT. THE CONSUMER OR CONTRACTOR SHOULD TAKE
ALL NECESSARY STEPS TO ENSURE THE SAFETY OF EVERYONE INVOLVED IN THE PROJECT,
INCLUDING, BUT NOT LIMITED TO, WEARING THE APPROPRIATE SAFETY EQUIPMENT.
EXCEPT AS CONTAINED IN THE WRITTEN LIMITED WARRANTY, THE WARRANTOR DOES NOT
PROVIDE ANY OTHER WARRANTY, EITHER EXPRESS OR IMPLIED, AND SHALL NOT BE LIABLE
FOR ANY DAMAGES, INCLUDING CONSEQUENTIAL DAMAGES.

PANEL DE TABLONES CON ESPACIADO ALTERNO PRO SERIES - 3 TRAVESAÑOS
INSTRUCCIONES DE ARMADO
Un kit incluye
• 11 —Tablones de 7.6 cm
(3 pulg)
• 10 —Tablones de 3.8 cm
(1-1/2 pulg)
• 1 — Riel superior
• 1 — Riel intermedio
• 1 — Riel inferior
Panel
de 5x8
Panel
de 6x8
Artículos que puede necesitar
• Postes para cerca*
• Excavadora para
postes
• Cinta de medir
• Cemento claro
para PVC
• Taladro
• Destornillador
• Nivel
• Sierra ingletadora
• Cordel para
marcar
• Concreto
• Grava
• Cuñas
• Lápiz
• Lentes de
seguridad
• Guantes
*Uno por panel, más uno para terminar el tramo de cerca.
240 cm (94-1/2 pulg) de alto
240 cm (94-1/2 pulg) de alto
176.7 cm (69-9/16 pulg)
de alto 143.7 cm (56-9/16 pulg)
de alto
Espaciamiento entre postes:
229.9 cm (90-1/2 pulg) de centro a centro
Espaciamiento entre postes:
229.9 cm (90-1/2 pulg) de centro a centro
©2018 Universal Forest Products, Inc. Todos los derechos reservados.
68956 U.S. Hwy 131, White Pigeon, MI 49099 616.365.4201 10378_12/18
www.ufpi.com
Una regla general es enterrar 1/3 del poste. Verifique si las regula-
ciones locales marcan algún requerimiento especial. La cerca será
más sólida si los postes terminales, de esquinas y de puertas se
colocan al menos 15.2 cm (6 pulg.) más profundos que los postes de
línea. Utilizando una excavadora de postes o un barreno motorizado
excave los agujeros de 25.4 a 30.5 cm (10 a 12 pulg.) de diámetro y
15.2 cm (6 pulg.) más profundos de lo necesario. Rellene los agujeros
con 15.2 cm (6 pulg.) de grava para drenar agua de la base de los
postes (fig. 1). Tenga en mente la altura de sus paneles de cerca al
excavar sus agujeros para postes.
Comenzando en la esquina, mezcle concreto en el primer agujero
siguiendo las instrucciones de la bolsa. Mezcle completamente e
Revise las ordenanzas y regulaciones locales antes de instalar su
cerca. Antes de iniciar la construcción, contacte a las compañías de
servicios públicos locales para identificar la presencia de cualquier
cable o tubería subterránea. Además, es una buena idea hablar sobre
sus planes con cualquier vecino que vaya a estar en la línea en la que
piensa instalar su cerca.
Step 3Preparación Excavación de agujeros para postes
• Determine la cantidad de postes, paneles y puertas necesarios para
completar el trabajo con base en la distancia lineal total. Considere
la anchura de los postes, paneles y puertas al determinar la cantidad
total de cada uno.
• Ajuste la disposición para utilizar la mayor cantidad posible de
paneles completos. Si debe usar un panel parcial, colóquelo en
el rincón más oculto de la propiedad.
• Ubique los límites de la propiedad y coloque estacas en el suelo en
las esquinas y extremos de la cerca, con base en las regulaciones
municipales locales.
• Tienda una cuerda o cordón grueso entre las estacas y estírelo
para marcar la disposición de la cerca.
• Asegúrese de medir sus paneles de cerca y puertas antes de
determinar la ubicación de los agujeros para los postes. Coloque
los postes en el siguiente orden a lo largo de la línea marcada por
el cordón.
• Postes terminales o de esquinas • Postes de puerta
• Postes de línea
Diseño y disposición
36" to 42"
10" to 12"
Diameter
Level
Fig.4.pdf
Nivel
25.4 a 30.5 cm
(10 a 12 pulg.)
de diámetro
91.4 a 106.7 cm
(36 a 42 pulg.)
fi g . 1
instale el poste dentro del
agujero, entierre el poste
hasta la profundidad
apropiada: Recomendamos
dejar un espacio de 5.1 cm
(2 pulg.) desde el suelo hasta
la parte inferior del panel. Use
un nivel para asegurarse de
que el poste de la cerca está
recto. Sujete el wposte con
soportes temporales mientras
el concreto seca (de acuerdo
con las instrucciones).

Armado del panel
PASO 1
Instale el primer poste con concreto (“Excavación de agujeros
para postes” y fig. 1).
PASO 2
Deslice el riel inferior en el agujero inferior del poste, con los
agujeros del riel hacia arriba (fig. 2).
PASO 3
Instale el segundo poste en el piso y sujételo temporalmente en su
sitio. Sujete el riel inferior al segundo poste y nivélelo (fig. 3).
PASO 4
Deslice los tablones en los agujeros del riel instalado (fig. 4).
PASO 5
Deslice el riel intermedio sobre los tablones e inserte un extremo
en el agujero intermedio del poste fijo. Para insertar el riel en el
agujero del segundo poste, mueva el poste ligeramente hasta que
pueda introducir el riel (fig. 5).
PASO 6
Deslice el riel superior en el agujero de la parte superior del poste
fijo. Trabajando de lado a lado, deslice el riel sobre los tablones,
asegurándose de que cada tablón se inserte correctamente en
cada agujero del riel. Para deslizar el riel en el segundo poste,
mueva el poste ligeramente hasta que pueda introducir el riel. Una
vez que el riel quede bien sujeto, los tablones formarán un panel
completo (fig. 6).
PASO 7
Rellene el agujero del segundo poste con concreto y asegúrese
de que está seco antes de continuar con la cerca. De este modo
siempre habrá un poste anclado mientras arma una sección de
panel. Para seguir construyendo su cerca, repita los pasos 1 a 6.
fig. 3
fig. 4
fig. 2
PANEL DE TABLONES CON ESPACIADO ALTERNO PRO SERIES - 3 TRAVESAÑOS
INSTRUCCIONES DE ARMADO
fig. 5
fig. 6
©2018 Universal Forest Products, Inc. Todos los derechos reservados.
68956 U.S. Hwy 131, White Pigeon, MI 49099 616.365.4201 10378_12/18
www.ufpi.com
LOS DIAGRAMAS Y LAS INSTRUCCIONES QUE SE MUESTRAN SON SÓLO PARA FINES
ILUSTRATIVOS Y NO SUSTITUYEN A UN PROFESIONAL CON LICENCIA. CUALQUIER
CONSTRUCCIÓN O USO DEL PRODUCTO DEBE ESTAR EN CONFORMIDAD CON TODOS LOS
CÓDIGOS LOCALES DE ZONIFICACIÓN Y/O DE CONSTRUCCIÓN. EL CONSUMIDOR ASUME
TODOS LOS RIESGOS Y RESPONSABILIDADES ASOCIADOS CON LA CONSTRUCCIÓN O EL
USO DE ESTE PRODUCTO. EL CONSUMIDOR O CONTRATISTA DEBE TOMAR TODAS LAS
MEDIDAS NECESARIAS PARA GARANTIZAR LA SEGURIDAD DE TODOS LOS INVOLUCRADOS
EN EL PROYECTO, INCLUYENDO, PERO NO LIMITADO AL, USO DEL EQUIPO DE SEGURIDAD
APROPIADO. EXCEPTO POR LO QUE SE INDICA EN LA GARANTÍA LIMITADA POR ESCRITO,
EL GARANTE NO OFRECE NINGUNA OTRA GARANTÍA, EXPRESA O IMPLÍCITA, Y NO SERÁ
RESPONSABLE POR NINGÚN DAÑO, INCLUSO DAÑOS CONSECUENTES.
