UPM WT440 User manual

GETTING STARTED
2
3
4
1
C/F: changes House Codeand Channel Code;selects °C or°F
SET: activates SET function
Battery Compartment
LCD Screen
GETTING STARTED
Remove battery cover
Set up the transmitter(s) before setting up the receiver
2 AA size batteries (included)
1
*
Temperature will appear on the LCD screen
House code will blink for 8 seconds
2
3
4
5
6
7
8
9
10
Select House code (1-15) by pressing C/F
Press SET
Press SET
Channel code will blink for 8 seconds
Select Channel code (1-4) by pressing C/F
* If you have multiple transmitters for a single receiver,
set each transmitter to the same House code
* If you have multiple transmitters for a single receiver,
set each transmitter to a different Channel code
5Battery Cover
6Wall Mount Bracket & Table Stand
Insert batteries into compartment,
observing proper polarity
Select temperature display in C or F by pressing C/F°°
Replace battery cover
SET C/F
-
AA 1.5V
+
-
AA 1.5V +
3
2
5
11
12
1
1
1
4
PAGE 2
PAGE 1 PAGE 3
1
2
3
WIRELESS TRANSMISSION WIRELESS TRANSMISSION
For optimal performance:
Manual Learn Function (WS222 Receiver):
Press and holdCHN for
3 seconds tostart.
If a newremote transmitter isadded or ifthe signal islost (outdoor readout
on the receiveris blinking), thelearn function mustbe executed again.
The LEARN FUNCTIONmust be performedto allow thedata collected from
the remote transmitterto be transmittedto the weatherstation.
Specifically for theWS222 Weather Station, you can followthe directions
below to performthe Manual LearnFunction.
Please refer toyour specific Weather Station Setmanual for proper
instructions on executingthe LEARN FUNCTION.
Unit will beepto indicate that
learn function hasstarted.
Channel symbol willblink and unit
will continue tobeep as eachremote
transmitter is detected.
Within 3 minutes,the temperature reading
of the remotetransmitter will displayon
the receiver.
Place the receiverand remote transmitterside by sideabout 1 metre
apart, and allowthe receiver andremote transmitter tosynchronize
for 10 minutesbefore you placethe remote transmitteroutdoors.
Environmental factors andsignals from otherhousehold devices, such
as remote entrycontrols, security systems,and computers, may
interfere with thewireless transmission ofthis product andcause
temporary reception loss. This is normaland does notaffect the general
performance of thisproduct. Stable receptionwill resume oncethe
interference ends.
The remote transmittershould be placedin a dryshaded area.
NOTE: Fogand mist willnot harm theremote transmitter but
direct rain mustbe avoided.
Mount the remotetransmitter upright avoidingmetallic objects
and frames, suchas window sills. Verify thatthere are noobstacles
like a transmissiontower or steephill that cancause interference
and blockage betweenthe remote transmitterand receiver.
Place the receiverunit at least2 metres awayfrom any electrical
devices, such asyour television set,computer, cordless phone, or
any radio controlledequipment.
Replace unit(s) withfresh batteries whenthe Low BatteryIndicator
lights up. Referto the LOW BATTERY INDICATION section.
Youmay need toreposition the remotetransmitter to adifferent
location and/or closerto the receiverfor the besttransmission.
PAGE 4 PAGE 5
Button Placement Setting up the Transmitter
WT440 Remote Transmitter
LOW BATTERY INDICATION
NOTE:
After replacing thebatteries, you willneed to performthe Setup and
Learn Functionprocedures again. Referto the GETTINGSTARTED and
WIRELESS TRANSMISSION sections.
Replace the batterieswhen the LowBattery Indication lightsup on
the bottom-left cornerof the LCDscreen on theWT440H transmitter.
SPECIFICATIONS
WT440 - WEATHER STATION TRANSMITTER
- Battery Type: 2 X 1.5V AA batteries
-
Temperature Range: -30
Operating Temperature: -20°C to 60°C
- °C to 70°C
- Temperature Resolution: 0.1°C for above -10°C / 1°C for below -10°C
- Measurement Accuracy: Max. +/- 1°C within measuring range of 0°C to 40°C
- Transmission Frequency: 433.92 MHz
- Transmission Range: up to 40 metres in open area
THIS DEVICE COMPLIES WITH PART 15 OF THE FCC RULES.
OPERATION IS SUBJECT TO THE FOLLOWING TWO CONDITIONS:
1. THIS DEVICE MAY NOT CAUSE HARMFUL INTERFERENCE, AND
2. THIS DEVICE MUST ACCEPT ANY INTERFERENCE RECEIVED,
INCLUDING INTERFERENCE THAT MAY CAUSE UNDESIRED OPERATION.
FCC COMPLIANCE
TROUBLESHOOTING
*
1
CUSTOMER SUPPORT HOTLINE: [phone]
PAGE 6 PAGE 7 PAGE 8
OWNER’S
MANUAL
Congratulations on your
purchase of this UPM
remote transmitter. This
unit is specifically
designed to work with
UPM Weather Stations.
Please take the time to
read and understand
this manual so you can
begin to enjoy the
convenience and
features this product has
to offer.
FEATURES
!Displays and transmits
temperature readings
to the weather station
(in C or F)
!RF technology for
reliable wireless
transmission
!Low Battery Indicator
!Compact design with
wall mount bracket
!Drip-proof design
°°
WT440 transmitter
Weather Station Transmitter
WT440
6
1
*
SET C/F
-
AA 1.5V
+
-
AA 1.5V +
5
9
6
8
11
2
3
1
12
1
1
4
7
10 1
4
LIMITED TWO-YEAR WARRANTY
UPM warrants this product, excluding battery, to be free from defects in the materials or workmanship, under normal
use and service, for a period of two years from the date of purchase by the consumer.
If, at any time during the warranty period, the product is defective or malfunctions, UPM shall repair or replace it (at
UPM's discretion) within a reasonable period of time.
If the product is defective,
(i) return it, with a dated proof of purchase, to the retailer from which you purchased it, or
(ii) package it carefully, along with a dated proof of purchase and a short description of the malfunction, and mail it,
postage prepaid, to the following address:
UPM Marketing Inc.
Return Goods
Unit 10B - 250 Shields Court
Markham, Ontario
L3R 9W7
This warranty does not cover removal or reinstallation costs. This warranty shall not apply if it is shown by UPM that
the defect or malfunction was caused by damage which occurred while the product was in the possession of the
consumer.
UPM's sole responsibility shall be to repair or replace the product within the terms stated above. UPM SHALL NOT BE
LIABLE FOR ANY LOSS OR DAMAGE OF ANY KIND, INCLUDING ANY INCIDENTAL OR CONSEQUENTIAL DAMAGES
RESULTING, DIRECTLY OR INDIRECTLY, FROM ANY BREACH OF ANY WARRANTY, EXPRESS OR IMPLIED, OR ANY
OTHER FAILURE OF THIS PRODUCT. Some states do not allow the exclusion or limitation of incidental or
consequential damages, so this limitation may not apply to you.
THIS WARRANTY IS THE ONLY EXPRESS WARRANTY UPM MAKES ON THIS PRODUCT. THE DURATION OF ANY
IMPLIED WARRANTIES, INCLUDING THE WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR
PURPOSE, IS HEREBY LIMITED TO THE TWO YEAR DURATION OF THIS WARRANTY. Some states do not allow
limitations on how long an implied warranty lasts, so the above limitation may not apply to you.
This warranty gives you specific legal rights, and you may have other rights which may vary from state to state.
If you have any questions concerning this warranty, please write to:
UPM Marketing Inc.
Customer Service Department
Unit 10B - 250 Shields Court
Markham, Ontario
L3R 9W7
Or call 1-888-GO-TO-UPM (1-888-468-6876), Monday to Friday, from 9:00am to 5:00pm eastern.
(2)
PAGE 9
1
2
The remote (outdoor) readout on the receiver is
blinking.
The remote (outdoor) readout on the receiver is
blinking. The receiver will not detect or receive
the temperature data from the remote transmitter,
even after the Manual Learn Function has been
executed.
The temperature data on the remote transmitter
does not match the data displayed on the
receiver.
The temperature data on the remote transmitter
does not match the data displayed on the
receiver.
This may also be the result of a temporary loss of reception due
to interfering sources. Normal reception should resume once
the interference ends. Refer to the WIRELESS TRANSMISSION
section.
Re-synchronize the remote transmitter and receiver by pressing
and holding CHN on the receiver for 3 seconds until a beep is
heard. The temperature data from the remote transmitter will
display on the receiver within 3 minutes. Refer to the WIRELESS
TRANSMISSION (Manual Learn Function) section.
Ensure the remote transmitter is away from any possible source of
interference and electrical disturbances. You may try to reposition
the remote transmitter in a different location and/or closer to the
receiver. The remote transmitter does have a maximum range of
40 metres, but any walls or windows the signal has to pass through
will reduce the distance. Due to the nature of the batteries,
extreme cold temperatures may also affect the transmission range.
Refer to the WIRELESS TRANSMISSION section and repeat the
Manual Learn Function with the remote transmitter in a new
location.
This may occur when you move the remote transmitter from one
environment to another. For example, when you bring the
transmitter from inside the warm house out to the cold exterior. In
such a case, there will be a big change in temperature. The
transmitter will record this change in temperature much quicker
than it is able to transmit the data to the receiver (which is done
once every minute). Therefore, you will temporarily get a
difference in reading between the remote transmitter and receiver.
The solution is to allow the remote transmitter some time to sit in
its new location to reach equilibrium. This may take several
minutes. Once the data is stable, the data displayed on the
remote transmitter should match that displayed on the receiver.
PROBLEM SOLUTION
4
3

MISE EN ROUTE
2
3
4
1
00
C/F: change les codesmaison et desles codes deschaînes; choisit C ou F.
SET: active la fonction de réglage.
Compartiment à piles
Écran ACL
MISE EN ROUTE
Enlever le couvercle des piles
Installer l'émetteur avant le récepteur
Piles de type AA (comprises)
1
*
La temp rature s'affichera sur un cran LCDéé
Le code maison clignotera pendant 8 secondes
2
3
4
5
6
7
8
9
10
Sélectionner le code maison (1-15) en appuyant sur C/F
Appuyer sur SET
Appuyer sur SET
Le code canal clignotera pendant 8 secondes
Sélectionner le code canal (1-4) en appuyant sur C/F
* Si on a plusieurs émetteurs pour un récepteur, régler chaque
émetteur au code maison.même
* Si on a plusieurs émetteurs pour un récepteur, régler chaque
émetteur à un code canal différent
5Couvercle des piles
6Support de montage au mur et support de table
Insérer les piles dans leur compartiment en
respectant la polarité
00
Sélectionner C ou F pour la température en appuyant sur C/F
Replacer le couvercle des piles
SET C/F
-
AA 1.5V
+
-
AA 1.5V +
3
2
5
11
12
1
1
1
4
PAGE 2
PAGE 1 PAGE 3
1
2
3
TRANSMISSION SANS FIL
Apprentissage manuel (recherche des signaux à distance) :
Appuyez sur CHN pendant
3 secondes.
Lorsqu'on ajoute un nouvel émetteur ou qu'on perd le signal (affichage extérieur
clignotant sur le récepteur) la fonction d'apprentissage doit être répétée.
La “LEARN FUNCTION”permet d’obtenir leslectures de donnéesdu
transmitteur à distanceet les transmettreà la stationmétéo.
Spécifiquement pour WS222 Station Météo vouspouvez suivre les
instructions du chapitresur manuel “LEARNFUNCTION”.
S.V.P.: veuillez-vous référerà la sectionstation météo. Règleren
suivant les instructionsdu manuel à l’explication “LEARN FUNCTION”.
Un signal sonore indique que la
fonction d'apprentissage a débuté.
Le symbole Channel clignote et
l'appareil indique la détection de
chaque émetteur à distance.
Le récepteur affiche la température
de l'émetteur à distance en 3 minutes.
PAGE 4

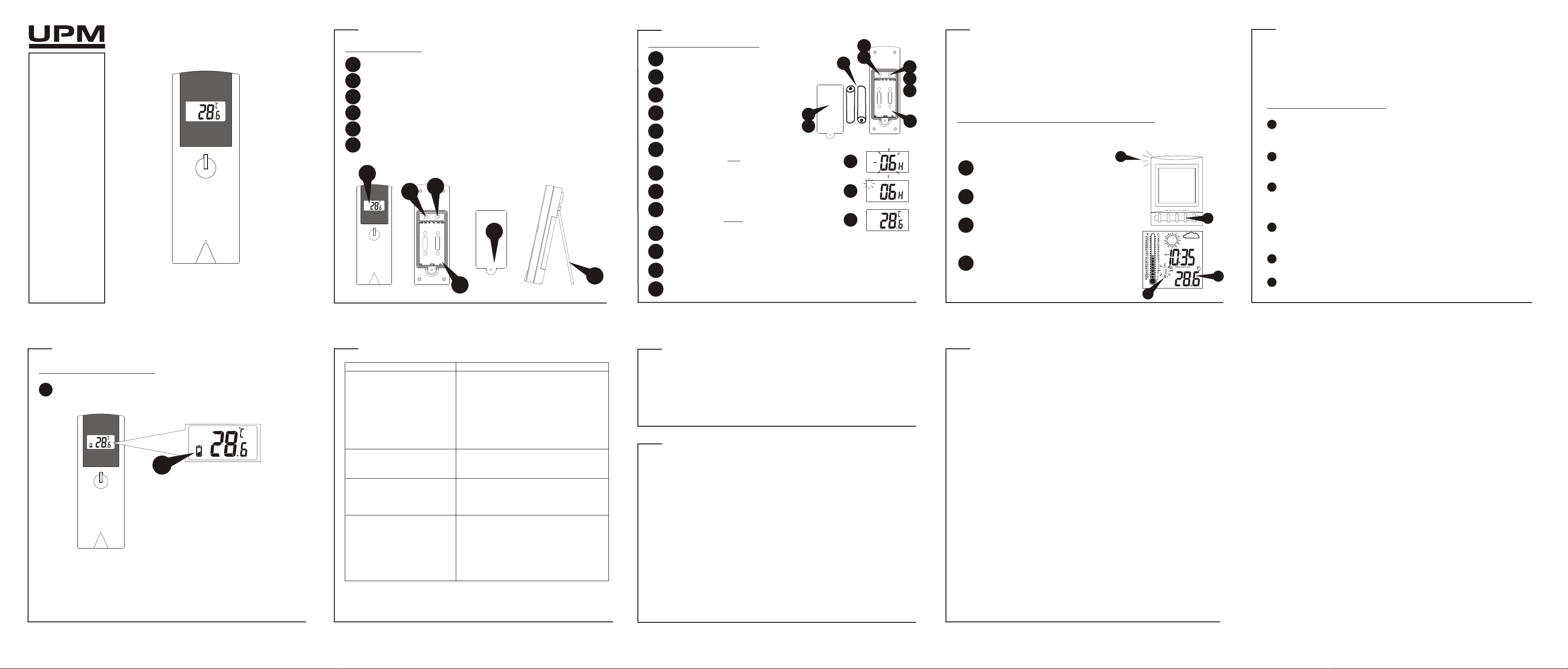

Emplacement des touches Installation de l'émetteur
Émetteur à distance WT440
INDICATEUR DE PILES FAIBLES
REMARQUE :
Après avoir remplacé les piles, on doit effectuer à nouveau les procédures de
réglage et d'apprentissage. Se reporter aux sections MISE EN ROUTE et
TRANSMISSION SANS FIL.
Remplacer les pileslorsque l'indicateur depiles faibles s'allumedans
le coin inférieurgauche de l'écranACL de l'émetteurWT440H.
SPÉCIFICATIONS
ÉMETTEUR STATION MÉTÉO – WT440
- Piles : 2 X 1.5V AA
oo
- Température de Opération fonctionnement : de -20 C à +60 C
oo
- Étendue de température : de -30 C à +70 C
ooo
- Résolution de température de : 0,1 C au-dessus de -10 C et 1 C en-dessous
o
desous -10 C
oo
- Efficacité de mesure : max. +/- 1 C dans une étendue de mesure de 0 à 40 C
- Fréquence de transmission : 433.92 MHz
- Étendue Portée de transmission : jusqu'à 40 mètres en espace ouvert
CET APPAREIL SE CONFORME À LA PARTIE 15 DES RÈGLEMENTS DE LA FCC.
SON FONCTIONNEMENT EST ASSUJETTI AUX DEUX CONDITIONS SUIVANTES :
1. CET APPAREIL NE PEUT PAS CAUSER DE BROUILLAGES PRÉJUDICIABLES; ET
2. CET APPAREIL DOIT ACCEPTER TOUT BROUILLAGE REÇU, Y COMPRIS LES
BROUILLAGES QUI PEUVENT CAUSER UN FONCTIONNEMENT NON DÉSIRÉ.
FCC CONFORME
*
1
ASSISTANCE À LA CLIENTÈLE : 1-888-468-6876
PAGE 6 PAGE 8
MANUEL DU
PROPRIÈTAIRE
Félicitations pour l’achat
de l’ensemble
télécommande de météo
UPM. Cette unité est
spécifiquement conçue
pour fonctionner avec des
stations météorologiques
de marque UPM. S’il vous
plaît prendre le temps de
lire le manuel pour réjouir
de la commodité et
caractéristiques de ce
produit.
CARACTÉRISTIQUES
!Affiche et transmet les
lectures de température à
la station météorologique
en °C / °F
!Technologie RF pour une
transmission sans fil
fiable
!Indicateur de pile faible
!Conception compacte
avec monture de mur et
support
!Conception de preuve
d’égoutement
WT440 - Émetteur
Émetteur de station météo
WT440
6
1
*
SET C/F
-
AA 1.5V
+
-
AA 1.5V +
5
9
6
8
11
2
3
1
12
1
1
4
7
10 1
4
TRANSMISSION SANS FIL
Pour une performance optimale :
Placer le récepteur et l'émetteur côte à côte, à environ 1 mètre de distance,
et laisser les deux appareil se synchroniser pendant 10 minutes avant de
placer l'émetteur à l'extérieur.
Les facteurs environnementaux et les signaux des autres appareils du foyer, tels
que télécommandes, systèmes de sécurité et ordinateurs peuvent brouiller la
transmission sans fil de ce produit et causer une perte de réception temporaire.
C'est normal et cela n'affecte pas la performance générale de ce produit. Une
réception stable reprendra une fois que l'interférence se termine.
L'émetteur devrait être placé dans un endroit sec à l'ombre.
REMARQUE: Le brouillard et la brume ne l'endommageront pas mais on
doit éviter le contact direct de la pluie.
Monter l'émetteur bien droit en évitant les objets et les cadres métalliques
tels qu'allèges de fenêtre. Vérifier qu'il n'y a aucun obstacle comme une tour
de transmission ou une colline escarpée qui puisse causer des interférences
et créer un blocage entre l'émetteur et le récepteur.
Placer le récepteur à au moins 2 mètres de tout appareil électrique tel que
téléviseur, ordinateur, téléphone sans fil ou équipement commandé par
radio.
Remplacer les piles quand l'indicateur de piles faibles s'allume. Consulter la
section INDICATEUR DE PILES FAIBLES.
On peut avoir besoin de réinstaller l'émetteur ailleurs ou plus proche du
récepteur pour une meilleure transmission.
PAGE 5
DÉPANNAGE
La lecture de l'émetteur (extérieur) sur le
récepteur clignote.
La lecture de l'émetteur (extérieur) sur le
récepteur clignote. Le récepteur ne détecte
pas et ne reçoit pas les données sur la
température de l'émetteur, même après avoir
exécuté la fonction d'apprentissage manuelle.
Les données température sur l'émetteur ne
correspondent pas à celles affichées sur le
récepteur.
Les données température sur l'émetteur ne
correspondent pas à celles affichées sur le
récepteur.
Ceci peut être le résultat d'une perte temporaire de réception due
à des sources de brouillage. Une réception normale devrait
reprendre une fois que le brouillage se terminera. Consulter la
section TRANSMISSION SANS FIL.
Synchroniser à nouveau l'émetteur et le récepteur en appuyant sur
CHN sur le récepteur pendant 3 secondes jusqu'à ce qu'on
entende un signal sonore. Les données sur la température et
l'humidité de l'émetteur seront affichées sur le récepteur dans un
délai de 3 minutes. Consulter la section TRANSMISSION SANS FIL
(fonction d'apprentissage manuelle).
S'assurer que l'émetteur est loin de toutes sources possibles de
brouillage et de perturbations électriques. On peut essayer de
déplacer l'émetteur dans un endroit différent et/ou plus proche du
récepteur. L'émetteur a une portée maximale de 40 mètres, mais
cette distance sera réduite si le signal doit traverser des murs ou
des fenêtres. En raison de la nature des piles, des températures
froides extrêmes peuvent aussi avoir une incidence sur la portée
de transmission. Consulter la section TRANSMISSION SANS FIL
et exécuter de nouveau la fonction d'apprentissage manuelle avec
l'émetteur dans un nouvel endroit.
Ceci peut se produire quand on déplace l'émetteur d'un
environnement à un autre. Par exemple, quand on emporte
l'émetteur de l'intérieur d'une maison chaude à l'extérieur où il fait
froid. Dans ce cas, il y a un grand changement de la température.
L'émetteur enregistrera ce changement beaucoup plus rapidement
qu'il n'est en mesure de transmettre les données au récepteur (ce
qui a lieu toutes les minutes). Par conséquent, on aura
temporairement une différence dans la lecture entre l'émetteur et
le récepteur. La solution consiste à donner à l'émetteur le temps
de s'adapter à son nouveau milieu et d'atteindre un équilibre, ce
qui peut prendre plusieurs minutes. Une fois que les données sont
stables, les données affichées sur l'émetteur devraient
correspondre à celles affichées sur le récepteur.
PROBLÈME SOLUTION
PAGE 15
GARANTIE LIMITÉE DE DEUX ANS
UPM garantit que ce produit, à l'exception des piles, est exempt de tout défaut matériel et de fabrication et qu'il est couvert
par une garantie limitée, dans des conditions normales d'usage et de service, pendant une période de deux (2) ans qui
commence depuis la date de l'achat par le consommateur.
Si à n'importe quel moment durant la période de garantie, le produit est défectueux ou ne fonctionne pas correctement, UPM
le réparera ou le remplacera (à la discrétion d'UPM) et ce dans une période raisonnable de temps.
Si le produit est défectueux
(i) Retourner le, avec la preuve datée de l'achat, au revendeur où vous l'avez acheté, ou
(ii) Emballer le soigneusement, avec la preuve datée de l'achat et une courte description du mauvais fonctionnement, et
envoyer le tout par poste, franc de port, à l'adresse suivante:
UPM Marketing Inc.
Return Goods
Unit 10B - 250 Shields Court
Markham, Ontario
L3R 9W7
Cette garantie ne couvre pas les frais d'enlèvement ou de réinstallation. Cette garantie ne appliquera pas s'il est prouvé par
UPM que le défaut ou le mauvais fonctionnement aurait été causé par un dommage qui s'est produit pendant que le produit
était en possession du consommateur.
La seule responsabilité d'UPM sera de réparer ou de remplacer le produit selon les termes mentionnés ci-dessus. UPM NE
POURRA EN AUCUN CAS ETRE TENU RESPONSABLE POUR LES PERTES OU DOMMAGES D'AUCUNE SORTE, Y
COMPRIS LES DOMMAGES INDIRECTS OU CONSECUTIFS RESULTANT DIRECTEMENT OU INDIRECTEMENT, D'UNE
RUPTURE DE GARANTIE, EXPRESSE OU TACITE, OU D'UNE AUTRE DEFAILLANCE DE CE PRODUIT. Certains états
n'autorisent pas l'exclusion ou la limitation de dommages indirect ou consécutifs, alors la limitation peut ne pas vous être
applicable.
UPM NE FAIT AUCUNE AUTRE GARANTIE QUE CELLE PRÉVUE DANS LA PRÉSENTE GARANTIE ET EXCLUE
EXPRESSÉMENT TOUTE AUTRE GARANTIE SUR CE PRODUIT. LA DUREE DES GARANTIES TACITES, Y COMPRIS LES
GARANTIES COMMERCIALES ET D'APTITUDE A UN EMPLOI PARTICULIER, EST CI-APRES LIMITEE A UNE DUREE DE
DEUX ANS DE CETTE GARANTIE. Certains états n'autorisent pas des limitations sur la durée d'une garantie tacite, alors la
limitation ci-dessus peut ne pas vous être applicable.
Cette garantie vous donne des droits légaux particuliers, et vous pouvez avoir d'autres droits qui peuvent varier d'Etat à Etat.
Si vous avez des questions concernant cette garantie, veuillez écrire à:
UPM Marketing Inc.
Customer Service Department
Unit 10B - 250 Shields Court
Markham, Ontario
L3R 9W7
Ou téléphoner au 1-888-GO-TO-UPM (1-888-468-6876), Lundi au Vendredi de 9:00 à 17:00 heures.
PAGE 17
1
2
4
3
