URIMAT compact plus User manual

URIMAT compact
URIMAT compact
plus
video
Art. 14001 & 14981

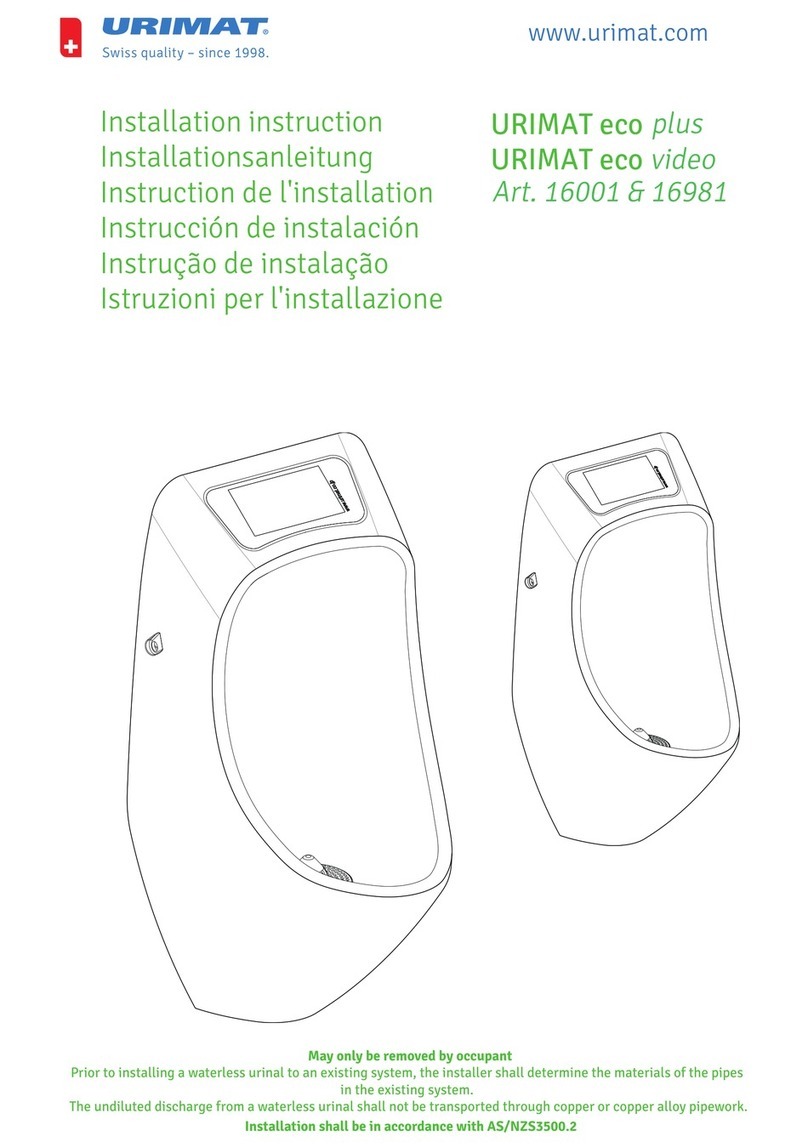

Installation instruction
Installationsanleitung
Instruction de l'installation
Instrucción de instalación
Instrução de instalação
Istruzioni per l'installazione
02.11.2021/mr/Rev.03
1 x 52101 / MB Trap
1 x 58.008 / 45° Drainpipe DN50
1 x 56.111 / Sheeve
1 x 58.410 / Mounting Bracket
2 x 57.350 / Nut
2 x Screw - Washer - Dowel
1 x 22.001 Compact
2 x 58.701 Distance Bush
2 x 57.300 Counter Sunk Screw
1 x 66.010 / Seal
1 x 30.981KU / Display USB
1 x 30.981K / Display HDMI
1 x 44.181 / Display Cover
1 x 44.100 / Display Cover
1 x 42.002 / Plastic Spacer
1 x 42.100 / Wooden Spacer
compact plus compact video
1 x 30.978 Netzteil 12V

Dimensions
Abmasse
Massification
Masi
f
icaci
ó
n
Dimensão
Massificazione
720 mm
365 mm
340 mm
265 mm
Importante:
Asegurese cuando instale los URIMAT que los desagües
existentes están perfectamente limpios y totalemente
exentos de obturaciones.
Ao trocar um Urinol convencional por um URIMAT
deverã ser garantida a limpeza da tubagem por pessoal
especializado.
Assicurarsi che tutte le grondaie siano pulite profes-
sinally in caso di sostituzione orinatoi waterflushed
esitenti.
Important:
Make sure all drainpipes are professionally cleaned
when replacing existing waterflushed urinals.
Wichtig:
Abwasserleitungen müssen vor der Montage der URI-
MAT Urinale gereinigt werden. Es ist sicherzustellen,
dass Urinstein und andere Ablagerungen beseitigt
sind.
Important:
Les écoulements d'eau résiduelles doivent être purgé
avant le montage de l'urinoir URIMAT. Il faut assurer que
la pierre d`urine et d'autre dépôt sont eliminé.
Importante:
Importante:
50 mm
122 mm
350 mm
1035 mm
615 mm
25 mm

Insta
ll
ation
Montage
Installation
Insta
l
aci
ó
n
Instalacão
Installazione
700 mm
2
1
495 mm
255 mm
200 mm
Electric Power
Connection*
100mm
* 110V - 230V only used for URIMAT compactvideo
Art.66.010
2 x Art.57.302
Rear
3
350 mm
(400 mm)
615 mm
(665 mm)
Art.58.410

URIMAT 18.03.2020
10l
3l
0,5l
Ceramic
Trap
1
4
7
10
2
5
8
11
3
6
9
12
New 50% used Change
Wechsel / Replacement / Scambio
Cambio / Échange / Câmbio
MB-ActiveTrap
Remove
