urmet domus 788 Series User manual

Mod.
788
DS 788-013 LBT 7926
RELÈ MONOSTABILE A 2 SCAMBI
MONOSTABLE RELAY BOX WITH 2 COMMUTATIONS
RELAIS MONOSTABLE A DEUX ECHANGES
RELÉ MONOESTABLE DE 2 INTERCAMBIOS
MONOSTABILES RELAIS MIT ZWEI WEICHEN
Sch./Ref. 788/52
PS -6-J
~0
~12
MV002300

DS788-013
2 3
DS788-013
ITALIANO
Questo dispositivo può essere utilizzato sia come
ripetitore di chiamata che per l’attivazione di carichi
elettrici quali, ad esempio, lampade supplementari
per l’uso di telecamere separate dalla pulsantiera.
CARATTERISTICHE TECNICHE
Alimentazione: 12Vca nominali
12Vcc; 18Vca; 18Vcc
Consumo: 100mA eff nominali @ 12Vca
Portata massima contatti relè: 5A @ 100V
Dimensioni: 3 moduli DIN
Larghezza: 54mm
Altezza: 90mm
Profondità: 64mm

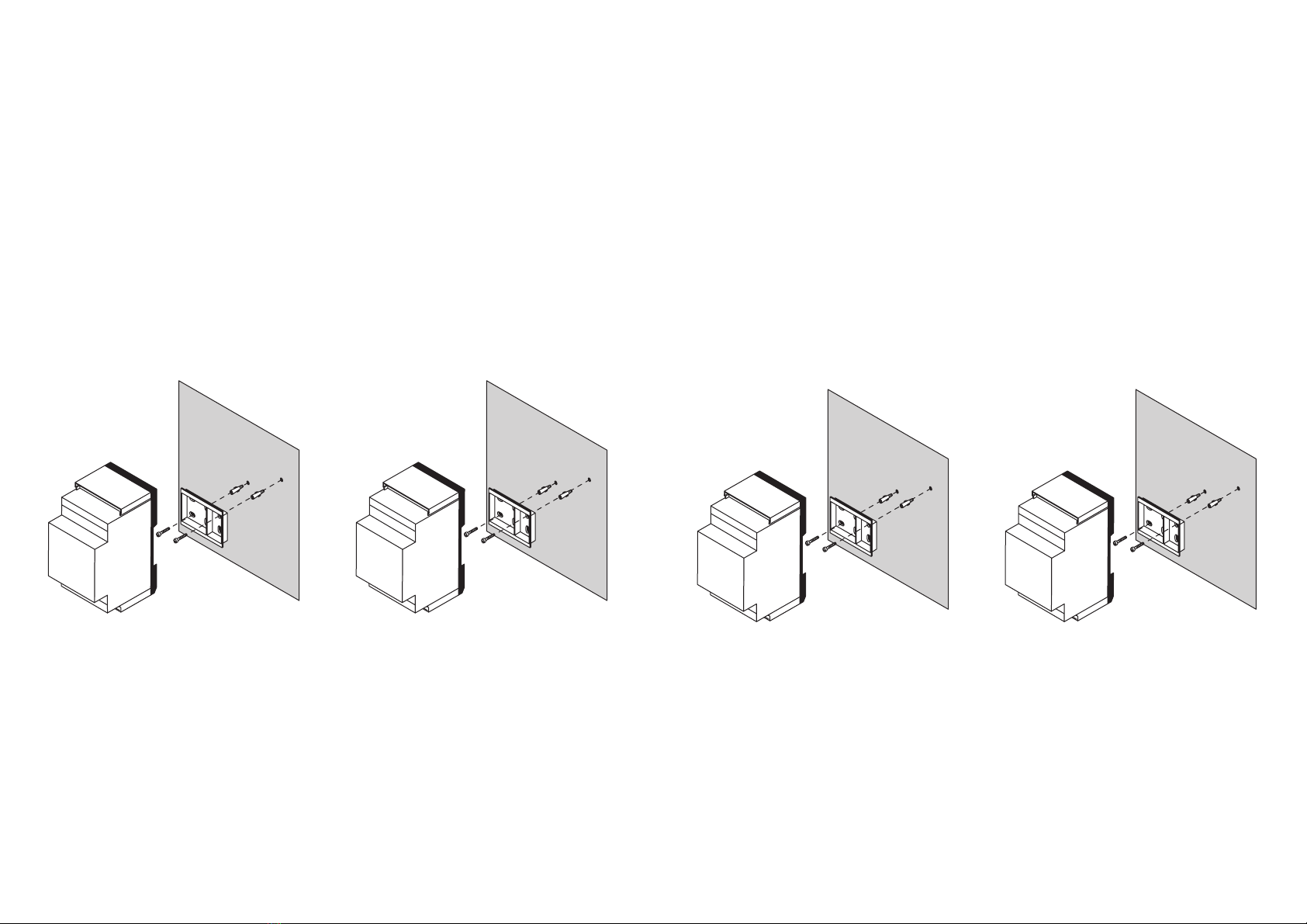

INSTALLAZIONE
Il dispositivo puòessere fissato su barra DIN oppure
a muro tramite viti e tasselli.
INTERCAMBIABILITÀSch. 788/21, Sch. 788/5 e
Sch. 788/30 CON Sch. 788/52
In tabella si riporta la sequenza dei morsetti
corrispondenti tra di loro.
FRANÇAIS
Ce dispositif peut être utiliséen guise de répétiteur
d’appel ou pour l’activation de charges électriques
(par exemple, ampoules supplémentaires utilisées
avec des caméras séparées du clavier).
CARACTÉRISTIQUES TECHNIQUES
Alimentation: 12Vca nominal
12Vcc; 18Vca; 18Vcc
Consommation: 100mA eff nominal @ 12Vca
Capacitémaximum des contacts
du relais: 5A @ 100V
Dimensions: 3 modules DIN
Largeur: 54mm
Hauteur: 90mm
Profondeur: 64mm
INSTALLATION
Ce dispositif peut être installésur une barre DIN ou
bien fixéau mur àl’aide de vis et chevilles.
INTERCHANGEABILITE Réf. 788/21, Réf. 788/5
et Réf. 788/30 AVEC Réf. 788/52
Le tableau indique l’ordre des bornes correspondant
les unes aux autres.
ENGLISH
This device can be used as a call repeater
and for operating electrical loads such as, for
example, supplementary lights for using cameras
independently from the door panels.
SPECIFICATIONS
Power: 12Vca nominal
12Vcc; 18Vca; 18Vcc
Consumption: 100mA eff nominal @ 12Vca
Max. relay contact power: 5A @ 100V
Dimensions: 3 modules DIN
Width: 54mm
Height: 90mm
Depth: 64mm
INSTALLATION
The device can be fastened to a DIN bar or bolted
to the wall.
INTERCHANGEABILITY Ref. 788/21, Ref. 788/5
and Ref. 788/30 with Ref. 788/52
The corresponding terminal sequence is shown in
the table.
ESPAÑOL
Este dispositivo se puede utilizar como repetidor
de llamada y también para la activación de cargas
eléctricas como, por ejemplo, luces adicionales para
el uso de cámaras TV separadas del teclado.
CARACTERÍSTICAS TÉCNICAS
Alimentación: 12Vca nominal
12Vcc; 18Vca; 18Vcc
Consumo: 100mA eff nominal @ 12Vca
Capacidad máxima de
los contactos relé:5A @ 100V
Dimensiones: 3 módulos DIN
Anchura: 54mm
Altura: 90mm
Fondo: 64mm
INSTALACIÓN
El dispositivo se puede fijar en barra DIN o en la
pared, mediante tacos y tornillos.
INTERCAMBIABILIDAD Ref. 788/21, Ref. 788/5 y
Ref. 788/30 POR Ref. 788/52
En la tabla se presenta la secuencia de los bornes
correspondientes entre sí.
PS -6
-J
~0
~12
PS -6
-J
~0
~12
PS -6
-J
~0
~12
PS -6
-J
~0
~12

DS788-013
4 5
DS788-013
DEUTSCH
Diese Vorrichtung kann sowohl als Rufwiederholung
als auch für die Aktivierung von elektrischen
Ladungen eingesetzt werden, wie z.B. zusätzliche
Lampen für den Einsatz von vom Tastenfeld
getrennten Kameras.
TECHNISCHE DATEN
Versorgung: 12Vca nennwert
12Vcc; 18Vca; 18Vcc
Verbrauch: 100mA eff nennwert @ 12Vca
Maximale Stromfestigkeit
der Relaiskontakte: 5A @ 100V
Abmessungen: 3 module DIN
Breite: 54mm
Höhe: 90mm
Tiefe: 64mm
INSTALLATION
Die Vorrichtung kann auf einer DIN-Schiene oder
mittels Schrauben und Dübeln an der Wand befestigt
werden.
AUSTAUSCHBARKEIT Karte 788/21, Karte 788/5
und Karte 788/30 MIT Karte 788/52
In der Tabelle wird die Folge der sich untereinander
entsprechenden Klemmen aufgeführt.
PS -6
-J
~0
~12
~12 (R1-1)
CA
0~
6
2-7
S1
S2
S3
S4
S5
S6
Sch./Ref.
788/21 Sch./Ref. 788/5 Sch./Ref. 788/30 Sch./Ref.
788/52
C
15
-
-
-
14
1
2
3
4
5
6
-
15
14
1
2
3
4
5
6
12~(15)
CA
0~
6
2 (14)
S1
S2
S3
S4
S5
S6
C
COLLEGAMENTO AD UN CITOFONO 4+N O AD UN VIDEOCITOFONO CON CAVO COASSIALE
CONNECTION OF A DOOR PHONE 4+N OR TO A COAX VIDEO DOOR PHONE
RACCORDEMENT ÀUN INTERPHONE 4+N OU ÀUN VIDÉOPHONE AVEC CÂBLE COAXIAL
CONEXIÓN A UN INTERFONO 4+N O A UN VIDEOINTERFONO CON CABLE COAXIAL
ANSCHLUSS AN EINE 4+N-SPRECHANLAGE ODER EINE VIDEOANLAGE MIT KOAXIALKABEL
SC101-1298A
~
~
12
CA
6
~0 ~12 ~~
0~ 12~
S1
S3 6
CA
SONERIA
RINGER
SONNERIE
SONERÍA
LÄUTWERK
Sch./Ref.9854/40
TRASFORMATORE
TRANSFORMER
TRANSFORMATEUR
TRANSFORMADOR
TRANSFORMATOR
Sch./Ref.9000/230
RETE~/MAINS~
SECTEUR~/RED~
NETZ~
RELE' MONOSTABILE
MONOSTABLE RELAY
RELAIS MONOSTABLE
RELÉMONOESTABLE
MONOSTABILES RELAIS
Sch./Ref.788/52
COLLEGAMENTO AD UN CITOFONO 1+1 FILI
CONNECTION TO A 1+1 WIRE DOOR PHONE
RACCORDEMENT ÀUN INTERPHONE 1+1 FILS
CONEXIÓN A UN INTERFONO 1+1 HILOS
ANSCHLUSS AN EINE SPRECHANLAGE MIT 1+1 DRÄHTEN SC101-1298A
SONERIA
RINGER
SONNERIE
SONERÍA
LÄUTWERK
Sch./Ref.9854/40
TRASFORMATORE
TRANSFORMER
TRANSFORMATEUR
TRANSFORMADOR
TRANSFORMATOR
Sch./Ref.9000/230
RETE~/MAINS~
SECTEUR~/RED~
NETZ~
~0 ~12 ~~
0~ 12~
S1
S3 C
6
CA1
2
1
~
~
12
RELE' MONOSTABILE
MONOSTABLE RELAY
RELAIS MONOSTABLE
RELÉMONOESTABLE
MONOSTABILES RELAIS
Sch./Ref.788/52
CORRISPONDENZA DEI MORSETTI
TERMINAL CORRESPONDENCE
CORRESPONDANCE DES BORNES
COINCIDENCIA DE LOS BORNES
ENTSPRECHUNG DER KLEMMEN

DS788-013
6 7
DS788-013
COLLEGAMENTO AD UN VIDEOCITOFONO 5 FILI
CONNECTION TO A 5 WIRE VIDEO DOOR PHONE
RACCORDEMENT ÀUN VIDÉOPHONE 5 FILS
CONEXIÓN A UN VIDEOINTERFONO 5 HILOS
ANSCHLUSS AN EINE VIDEOANLAGE MIT 5 DRÄHTEN SC101-1298A
~0 ~~ ~12
0~ 12~
S1
S3 6
C
CA
A
B
R2
R1
~
~
12
SONERIA
RINGER
SONNERIE
SONERÍA
LÄUTWERK
Sch./Ref.9854/40
TRASFORMATORE
TRANSFORMER
TRANSFORMATEUR
TRANSFORMADOR
TRANSFORMATOR
Sch./Ref.9000/230
RETE~/MAINS~
SECTEUR~/RED~
NETZ~
RELE' MONOSTABILE
MONOSTABLE RELAY
RELAIS MONOSTABLE
RELÉMONOESTABLE
MONOSTABILES RELAIS
Sch./Ref.788/52
COLLEGAMENTO AD UN CITOFONO TRADIZIONALE
CONNECTION TO A TRADITIONAL DOOR PHONE
RACCORDEMENT ÀUN INTERPHONE TRADITIONNEL
CONEXIÓN A UN INTERFONO TRADICIONAL
ANSCHLUSS AN EINE HERKÖMMLICHE SPRECHANLAGE SC101-0063
DALLA COLONNA
FROM RISER
DE LA COLONNE
DE LA COLUMN
A
ZU STEIGER
1
2
6
7
10
9
11
8
~~
12
~0 ~12 ~~
0~ 12~
S1
S3 6 CA
SONERIA
RINGER
SONNERIE
SONERÍA
LÄUTWERK
Sch./Ref.9854/40
TRASFORMATORE
TRANSFORMER
TRANSFORMATEUR
TRANSFORMADOR
TRANSFORMATOR
Sch./Ref.9000/230
RETE~/MAINS~
SECTEUR~/RED~
NETZ~
RELE' MONOSTABILE
MONOSTABLE RELAY
RELAIS MONOSTABLE
RELÉMONOESTABLE
MONOSTABILES RELAIS
Sch./Ref.788/52
COLLEGAMENTO AD UN CITOFONO VIVAVOCE
CONNECTION TO A FREE-HANDS DOOR PHONE
RACCORDEMENT ÀUN INTERPHONE MAINS LIBRES
CONEXIÓN A UN INTERFONO MANOS LIBRES
ANSCHLUSS AN EINE HERKÖMMLICHE SPRECHANLAGE MIT FREISPRECHSYSTEM
SC101-0214D
~
~
12
~0 ~12 ~~
0~ 12~
S1
S3 CA
6
TRASFORMATORE
TRANSFORMER
TRANSFORMATEUR
TRANSFORMADOR
TRANSFORMATOR
Sch./Ref.9000/230
SONERIA
RINGER
SONNERIE
SONERÍA
LÄUTWERK
Sch./Ref.9854/40
RETE~
MAINS~
SECTEUR~
RED~
NETZ~
RELE' MONOSTABILE
MONOSTABLE RELAY
RELAIS MONOSTABLE
RELÉMONOESTABLE
MONOSTABILES RELAIS
Sch./Ref.788/52

DS 788-013 LBT 7926
http://www.urmetdomus.com
e-mail:[email protected]
FILIALI
URMET DOMUS S.p.A.
10154 TORINO (ITALY)
VIA BOLOGNA 188/C
Telef. 011.24.00.000 (RIC. AUT.)
Fax [phone] - 323
Call Center 011.23.39.801
STABILIMENTO
20151 MILANO - Via Gallarate 218
Tel. [phone] - Fax [phone]
00043 CIAMPINO (ROMA) - Via L.Einaudi 17/19A
Tel. [phone] - Fax [phone]
80013 CASALNUOVO (NAPOLI)
Via Nazionale delle Puglie 3
Tel. [phone] - Fax [phone]
30030 VIGONOVO (VENEZIA) - Via del Lavoro 71
Tel. [phone] r.a. - Fax [phone] MV002300

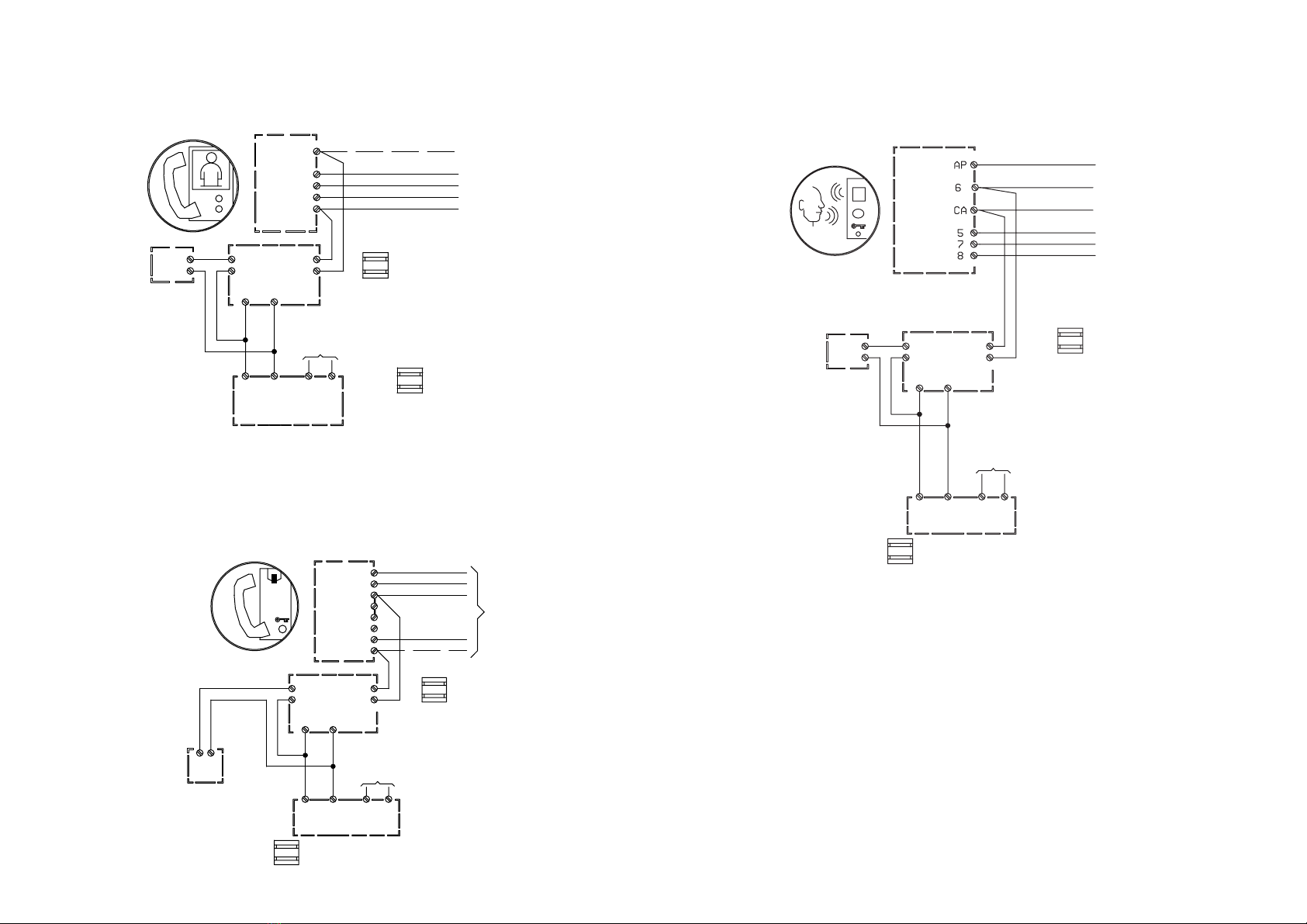

COLLEGAMENTO ALLA TELECAMERA DI UN VIDEOPORTIERE
CONNECTION TO A VIDEO DOOR PHONE CAMERA
RACCORDEMENT ÀLA CAMÉRA D’UN VIDÉOPORTIER
CONEXIÓN A LA CÁMARA TV DE UN VIDEOPORTERO
ANSCHLUSS AN DIE KAMERA EINER VIDEOÜBERWACHUNG SV102-3267
FARETTO
SPOT LIGHT
SPOT
LÀMPARA
STRAHLER
R1
+TC
S4
S1
15
14
S6
S3
RETE~
MAINS~
SECTEUR~
RED~
NETZ~
RELE' MONOSTABILE
MONOSTABLE RELAY
RELAIS MONOSTABLE
RELÉMONOESTABLE
MONOSTABILES RELAIS
Sch./Ref.788/52
TRASFORMATORE
TRANSFORMER
TRANSFORMATEUR
TRANSFORMADOR
TRANSFORMATOR
ALIMENTATORE VIDEO
VIDEO POWER SUPPLY
ALIMENTATION VIDEO
ALIMENTADOR VÍDEO
VIDEONETZGERÄT
Sch./Ref.789/5B
