uwis Caravanbed User manual

Manual
Uwis Caravanbed©
V2.0
Document Revision: B
Page|1

– Important –
Read very attentively and retain this document carefully.
– Product –
Model: CARAVANBED
Registered on 26-05-2014 with number 002470724-0001 on behalf of J.
Wisselink Beheer BV
Producer: Uwis BV under the tradename UWIS Products. Mercatorstraat
19, 7131 PW, Lichtenvoorde, Holland.
Email: [e-mail]
Page|2

Table of Contents
– Important – 2
– Product – 2
– Warnings – 4
Parts list 6
Assembly instructions 12
1: Assembling the stair 12
2: Slide polyester hanging bed around U-pipe 13
3: Attach T-parts and cover plugs 13
4: Assembling rear support 14
5: Assembling Cabinet connection 15
6: Determine position and drill holes 16
7: Assembling the bed and put frame on tension 17
Page|3

– Warnings –
Uwis Caravanbed is not suitable for children
under six year old without supervision.
Maximum weight 50 kg. Maximum length of the
child: 142cm. Not suitable for more than one
child at the time
Ensure at all times that your child stays in bed using the
Zip-closing and only uses the staircase that is intended for this purpose to
get in or out the bed.
Uwis Caravanbed can cause a serious risk of strangulation and injury if it
is not used correctly. Ensure at all time that the bed is assembled and
installed as mentioned in this document.
Uwis Products is not responsible and cannot be held liable for
disfunctioning of the bed with the reason that your own caravan or
camper (for example, by poor maintenance or minimal build quality) is
not able to carry the bed.
Ensure at all time and especially during installation that there is no risk
of strangulation. To avoid risk of serious injury the distance between the
top safety barrier of the bed and the adjacent structure may not be more
than 75mm or should be greater than 230 mm.
Do not place the bed next to cords from curtains and blinds. Also be
careful with open flames or other heat sources, such as spotlights, lights,
heating etc.
Ensure at all time that all components are properly tightened.
Included tensioning straps are to be placed under tension in order to
ensure strength of construction.
Use of bed and staircase must always be accompanied by an adult.
Do not put pillows or other objects in the caravanbed that allow your
child to climb out or lead to choke risks.
Only use the supplied support for the mattress and the mattress provided
by Uwis Products.
keep loose parts away from children
Page|4

Cleaning: Wipe the bottom plate and the
polyester hanging bed of the caravanbed
clean with cold water in which a mild
detergent is dissolved, rinse and wipe dry.
Wash the mattress cover after it is zipped off
separately in the machine (washing: cold
easy care). Then dry in the dryer (Program:
ironing moist) at up to 40 degrees.
Required tools
- Phillips screwdriver
- Wrench 13mm
- Drill with 8mm drill bit
Required tools enclosed
- Allen key 2.5
- Allen key 4
- Allen key 5
Page|5

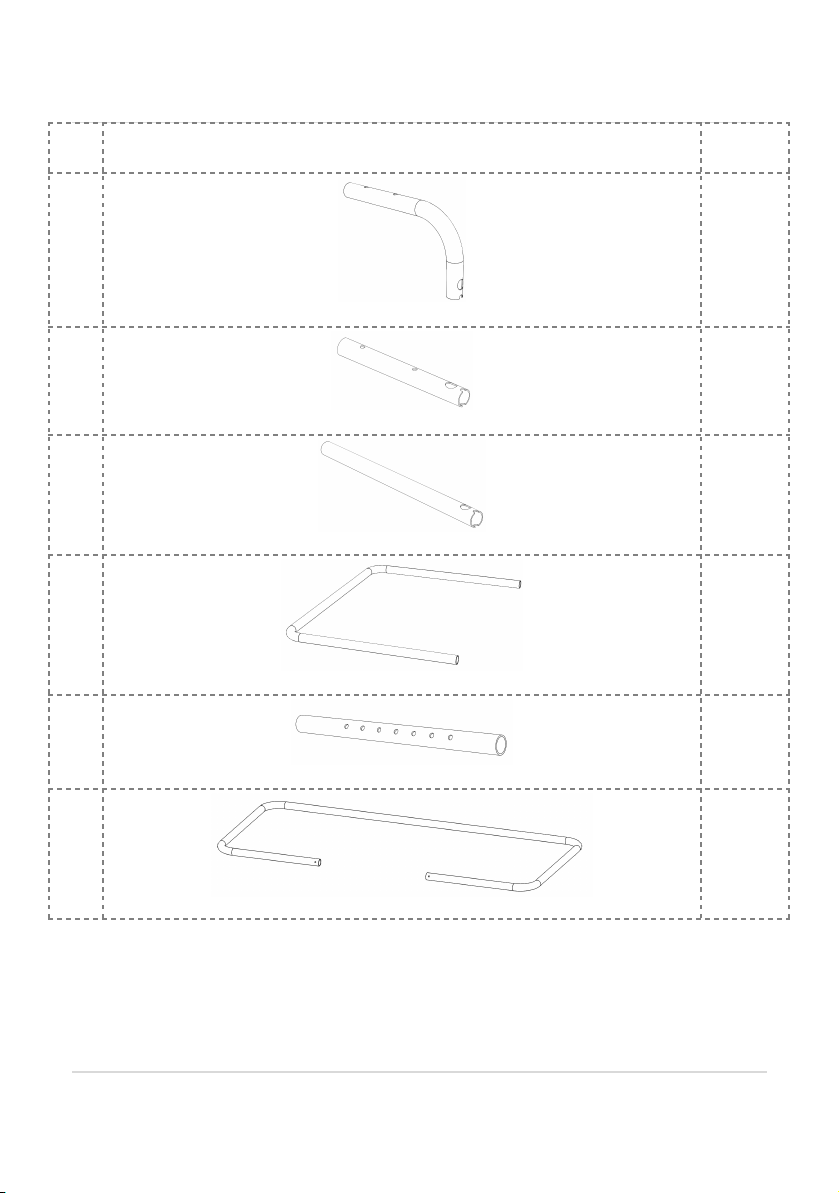

Parts list
No.
Part Name
Qty.
1
Pipe_1
2
2
Pipe_2
2
3
Pipe_3
2
4
Pipe_4 (U-pipe)
1
5
Pipe_5
2
6
Pipe 6 (C-Pipe)
1
Page|6

7
Pipe_7 (Stair pipe left)
1
8
Pipe_8 (Stair pipe right)
1
9
Pipe_9 (Stair step Ø30mm )
4
10
Pipe_10 (Stair step floor Ø25mm)
1
11
Support plate
1
12
Cabinet plate
8
13
Polyester hanging bed
1
Page|7

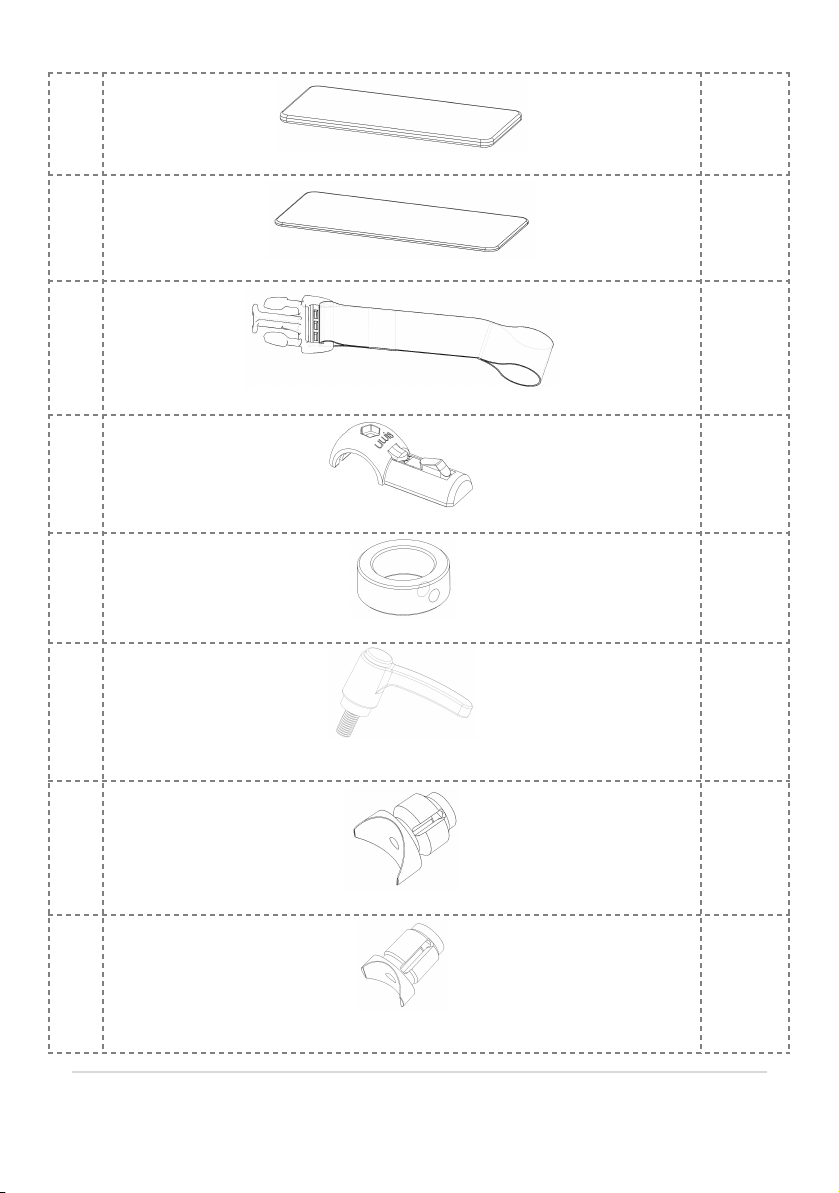

14
Matress
1
15
Matress support
1
16
Buckle strap 1 (male)
4
17
T-part half
14
18
Adjusting ring
4
19
Clamp handle
2
20
Pipe connector large (30mm)
8
21
Pipe connector small (25mm)
2
Page|8

22
Pipe ring
8
23
Spacer
4
24
Tightening disk
4
25
Cover plug 30mm
6
26
Rubber Stair feet
2
27
Pan head cross screw m6 x 60
10
Page|9

28
Head cap screw m6 x 40
2
29
Head cap screw m3 x 10
6
30
Hex bolt screw m8 x 100
4
31
Socket set screw m8x10
2 +
(2 spare)
32
Chipboard screw 3,5x20
5
33
Cap Nut m6
2
34
Nut m3
6
35
Anti-slip tape
1x +/-
115cm
Page|10

36
Sticker 1
Text: For safety fasten belt to this step and pull on tension as described in the manual
1
37
Sticker 2
Text: For safety the U-pipe needs to be under tension as described in the manual
1
38
Hex key 4
1
39
Hex key 5
1
40
Hex key 2.5
1
Page|11

Assembly instructions

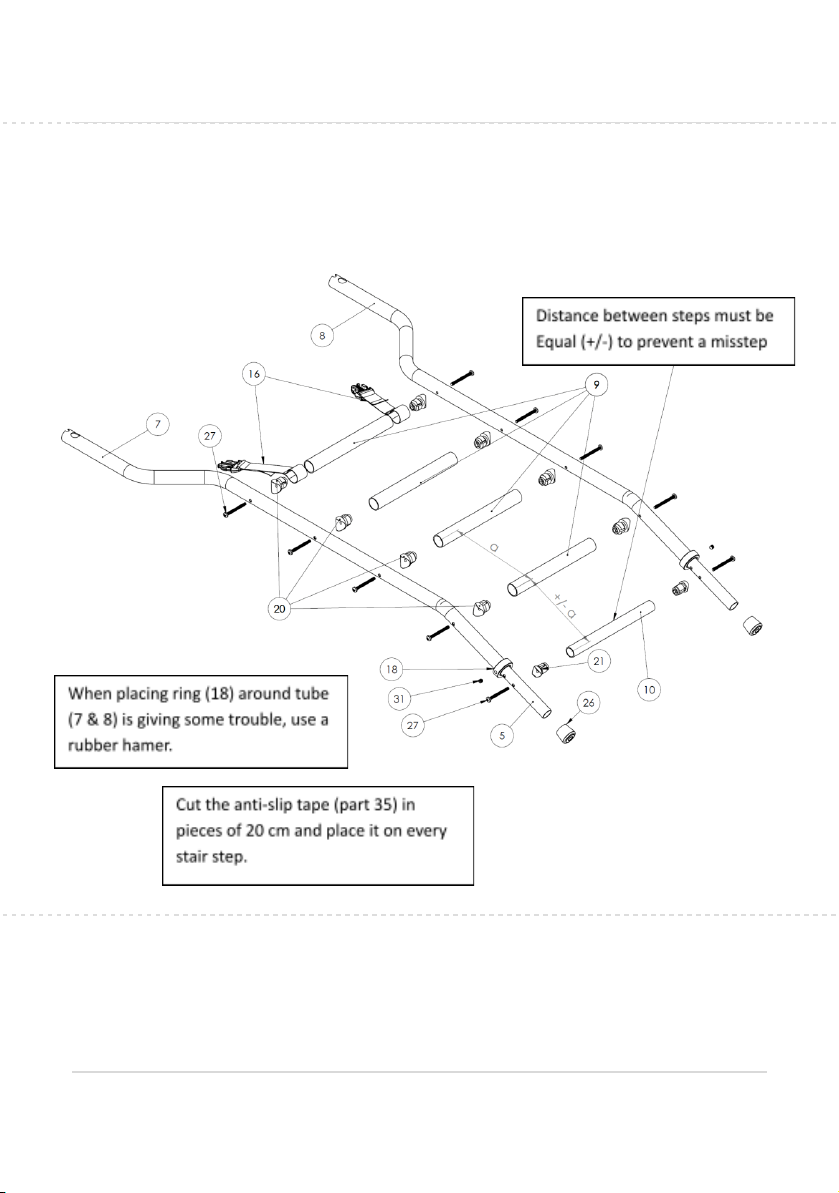

1: Assembling the stair
Page|12

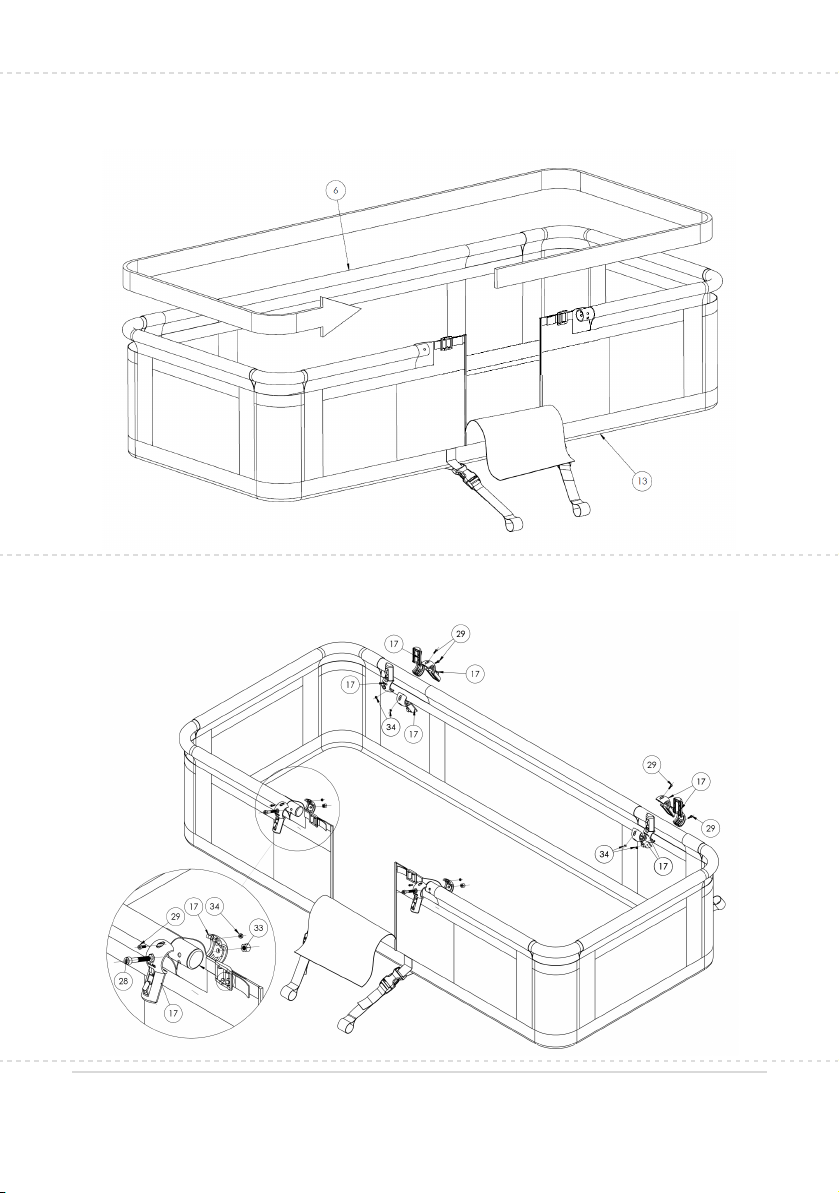

2: Slide polyester hanging bed around C-pipe with the zipper at the outside.
3: Attach T-parts and cover plugs
Page|13

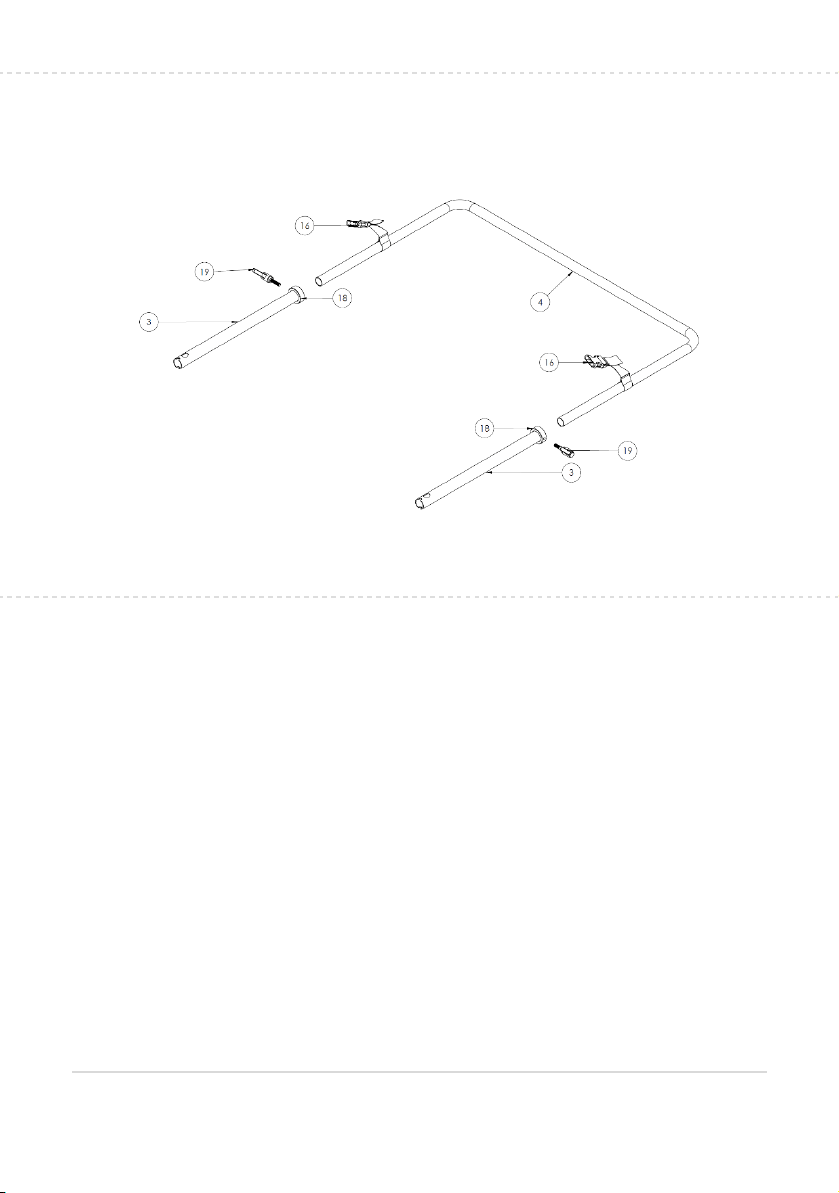

4: Assembling rear support
Page|14

5: Assembling Cabinet connection
Most stable solution with a double
connection.
Note: If your cabinet is not deep
enough for the double connection you
can also only use one. The Carvanbed
is tested and SGS certified also with
only 1 connection.
Page|15

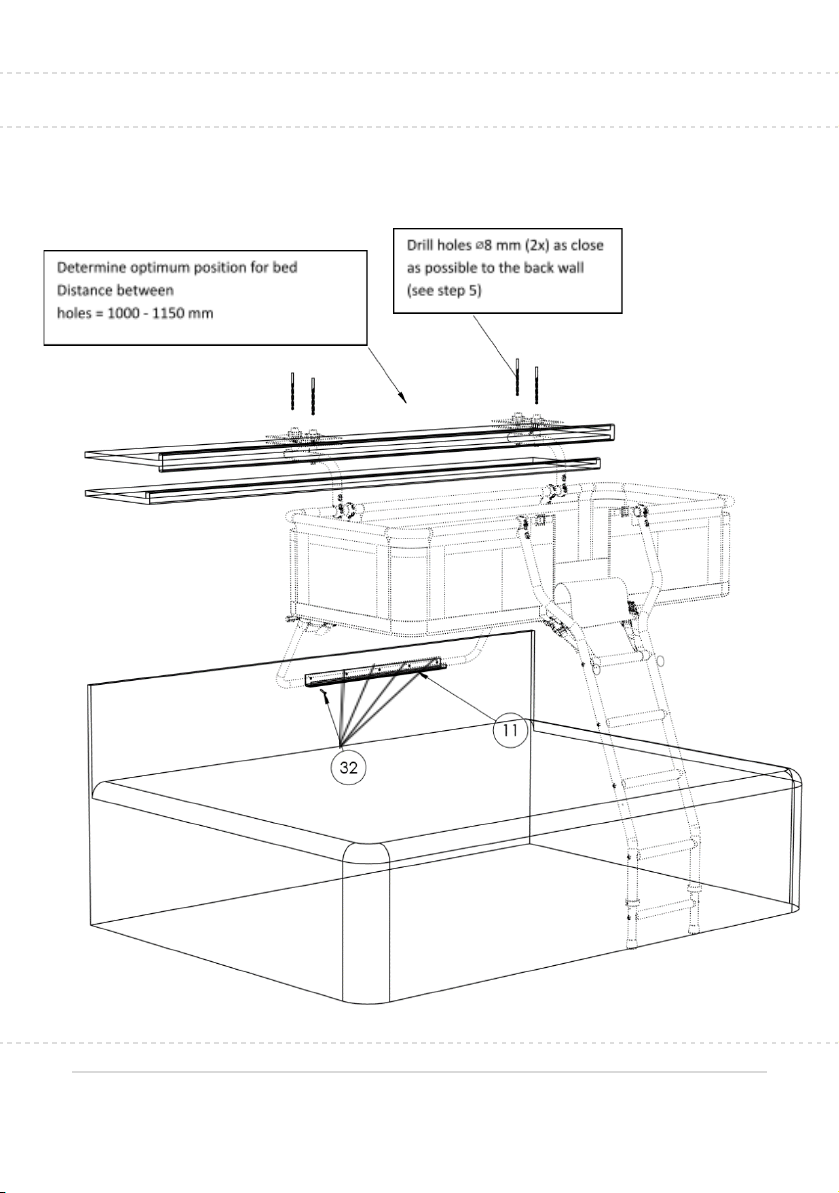

6: Determine position and drill holes
Page|16

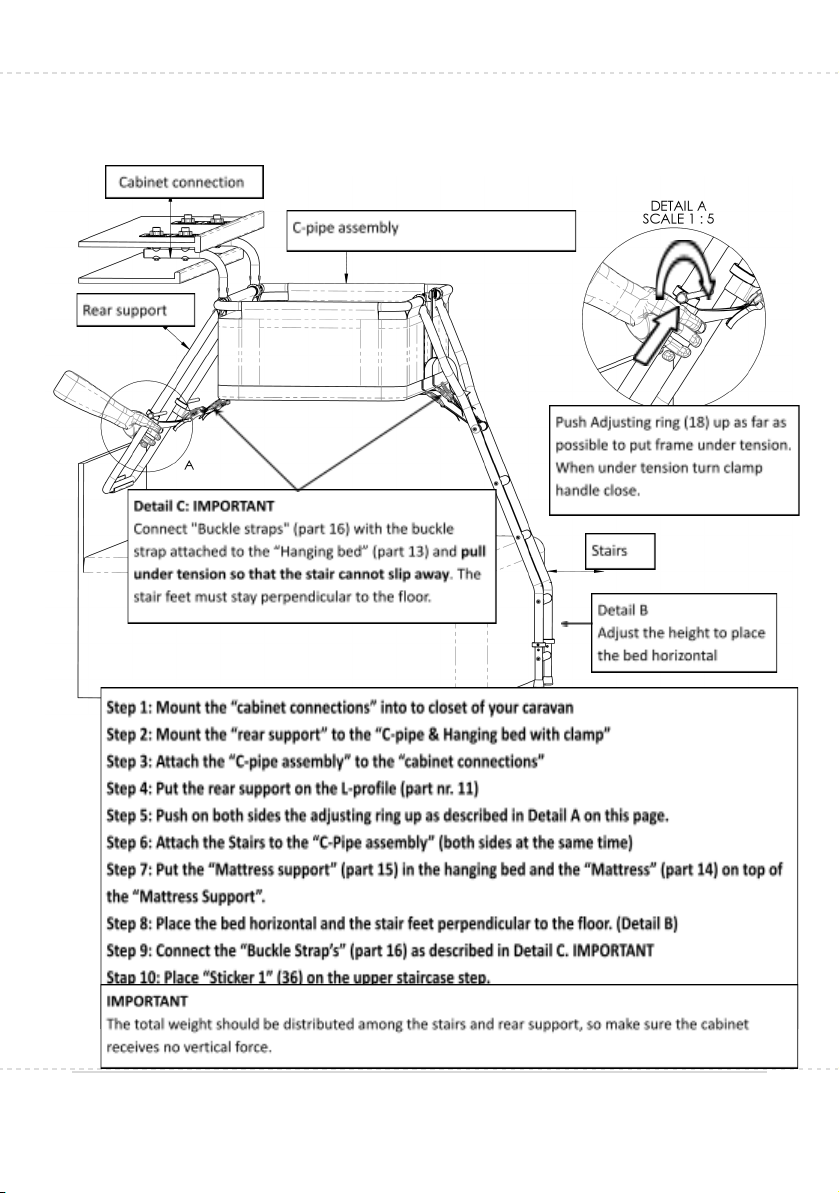

7: Assembling the bed and put frame on tension
Page|17

– Belangrijk –
Lees dit document aandachtig en bewaar het zorgvuldig.
– Product –
Model: CARAVANBED
Geregistreerd op 26-05-2014 met nummer 002470724-0001 op naam
van J. Wisselink Beheer BV
Producent: Uwis BV onder de handelsnaam UWIS Products.
Mercatorstraat 19, 7131 PW, Lichtenvoorde, Nederland.
Email: [e-mail]
Page|18

Inhoudsopgave
– Belangrijk – 18
– Product – 18
– Waarschuwingen – 20
Onderdelen lijst 22
Assemblage instructies 28
1: Assemblage van de trap 28
2: Schuif polyester hangbed om C-buis 29
3: Monteer T-verbinders and afdicht doppen 29
4: Assembleer steun achter 30
5: Assembleer kast verbinders 31
6: Bepaal positie en boor gaten 32
7: Assembleer het bed en zet op spanning. 33
Page|19

– Waarschuwingen –
Uwis Caravanbed is niet geschikt voor gebruik
door kinderen jonger dan 6 jaar zonder
toezicht. Het maximum gewicht is 50 KG. De
maximale lengte is 142cm. Het bed is niet
geschikt voor meer dan 1 kind.
Zorg ten alle tijden dat uw kind binnen in het bed blijft door middel van
de ritssluiting. Laat uw kind alleen door middel van de trap het bed
betreden en verlaten.
Bij onjuist gebruik kan Uwis caravanbed verwondingen of wurging
veroorzaken. Zorg ten alle tijden dat het bed precies is geassembleerd en
geïnstalleerd zoals in dit document beschreven staat.
Uwis product is niet verantwoordelijk en kan dus niet aansprakelijk
worden gesteld voor het disfunctioneren van het bed met de reden dat
uw caravan of camper (door bijvoorbeeld achterstallig onderhoud of
minimale bouwkwaliteit) niet in staat is het bed te ondersteunen.
Zorg ten alle tijden en vooral tijdens installatie dat er geen risico op
wurging is. Om risico’s op wurging te voorkomen moet de afstand tussen
de omranding van het bed en de omgeving kleiner zijn dan dan 75mm of
groter dan 230mm.
Plaats het bed niet naast los hangende koorden en touwen van gordijnen
of rolluiken. Wees ook waakzaam met hittebronnen zoals het gasfornuis
en lampen.
Zorg ten alle tijden dat alle onderdelen goed vast zitten. Dit geldt vooral
voor de spanbanden, deze dienen goed aangespannen te worden om de
sterkte van het bed te garanderen. .
Bij het gebruik van het bed moet er altijd een persoons aanwezig zijn.
Plaats geen kussen of andere objecten in het caravanbed die ervoor
kunnen zorgen dat uw kind eenvoudig uit het bed kan klimmen of die
voor verstikking kunnen zorgen.
Gebruik alleen de meegeleverde matras onderlegger en matras
meegeleverd door Uwis Products.
Houd losliggende delen weg bij kinderen.
Page|20
