V7 HB605M User manual

USER GUIDE
HB605M
WIRELESS MONO HEADSET
EN

On/Off/Pairing Adjustable Headband
Type C charging port
Boom Mic
Boom Mute Switch
Rotate Boom Mic
Call Answer/
Play/Pause
LED Indicator
AUX Input
Internal Mic
Vol+/Next Track
Vol-/Previous Track
/Mute
OverviewIn the Box
V7 Link Bluetooth Dongle Type-C Charging Cable
3.5mm Audio CableBoom Mic Storage Bag User Guide
02
HB605M Mono Headset
HB605M

3. Position the microphone to your preference.

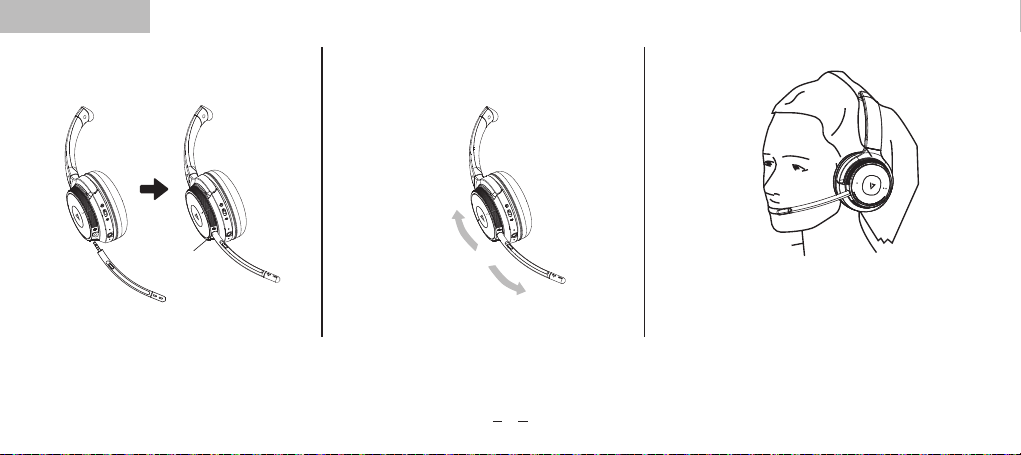

How to Wear
1. Insert the detachable Boom Microphone
into the 2.5mm receptacle located on
the headset.
2. The boom microphone can move to
accommodate a user’s preference for
right side or left side wear.
Mic receptacle
03

Connecting to a PC
PC(w/V7’s Bluetooth Dongle)
The V7 USB dongle and headset are pre-paired and ready for use.
Plug in the USB dongle and power on the headset to enjoy voice and
audio performance range of up to 30 meters (100’) line-of sight. If using
the PC’s integrated Bluetooth, your range may be limited to 10 meters
(33’) and you may need to select ‘V7 HB605M’ for the audio playback
device in the operating system’s settings.
Operation
04
Slide the switch to the
CENTER position
Power On Power Off
Slide the switch to
the position

How to connect with the first Bluetooth device.
Slide the power switch to
the“ “ position and hold
until‘pairing’ heard or the
pairing LED ashes, then
select V7 HB605M.
The LED will ash blue to
indicate the headphone is
connected, and
‘connected’is heard.
V7 HB605M
Bluetooth
Bluetooth ON
Devices
Now discoverable
Paired
Activate "Bluetooth" in your
device‘s settings and select
”V7 HB605M”.
Connecting to the second Bluetooth device.
Connecting
Windows 10 PCs and Macs will
automatically recognize and
install drivers.
Slide the power switch
to the "CENTER" position.
The LED will ash red
and blue when ready
to connect.
05
Add bluetooth or other devices
bluetooth
Mouse/Keyboard/Pen
off
V7 link
Audio
V7 link

Calls with a Smartphone
Calls with a Smartphone Siri/Cortana/Assistance
Press 1 ×
Press 1 ×
Press 2 ×
10m
Answer
End Call
Decline
Press 2 ×
Charging the Headset
06
Plug the USB-C charging cable
into a computer’s USB port.
During charging the red LED will light. When fully charged, the LED will turn
o. The headset remains on during charging.
To power o, the headset’s power switch must be slid to the o position.
Plug the USB-C charging cable
into a USB wall charger.

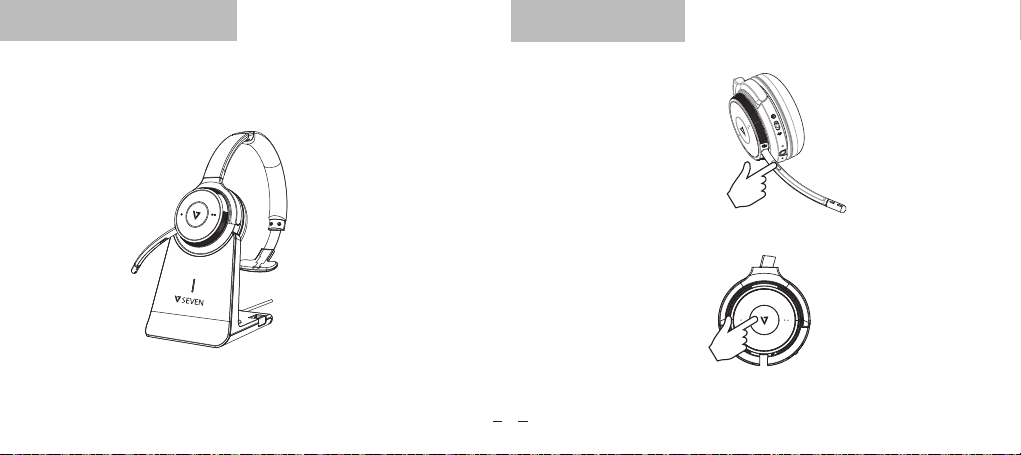

Plug the optional charging stand into a powered USB port on your PC,
docking station or USB wall charger and then dock the headset. It takes
approximately 3 hours to fully charge the headset.
Muting the Boom Mic: Depress and hold the button for 2 seconds.
Muting the internal Mic: (When boom mic is not in use)
Depress and hold the call key 2 seconds.
Using the charging stand Other Operations
07

Product Specifications
Battery Status: After the headset is powered on, press the call button
briefly to hear the current battery status 100% -75%-50%-25%.
Clearing the pairing: While the headset is powered on, press and hold
the previous and next track buttons simultaneously for 10 seconds. A
pink LED will light for 2 seconds and the headset will then enter pairing
mode.
Bluetooth version: Bluetooth V5.0
Bluetooth Profile: A2DPv1.3.1; AVRCPv1.6; HFPv1.7;
HSPv1.2; SPP v1.2; DID v1.3; HID v1.1; PXP v1.0.1;
FMP v1.0; BAS v1.0
Working Frequency: 2.402GHz-2.480GHz
Frequency Response: 99±3dB
Receiving sensitivity: >-89dBm
Battery type: Lithium polymer
Mic type and sensitivity: Virtual Microphone -42±3dB
Headphone Driver Size: 30mm
Battery capacity: 410mAh
DC Input: 5V_500MA
FCC ID: 2AKI8-20BF01
Charging voltage: 5V/2A
Bluetooth working range: Up to 30m
Talk time: Up to 18 hours
Charging time: Approximately 3 hours
Standby time: Approximately 175 hours
Compatibility: Windows 10, mac OS, iOS and Android
08

WARNING
Headsets can deliver sounds at loud volumes and high-pitched tones. Avoid prolonged use of the headset at excessive sound pressure levels. Please
read the safety guidelines below prior to using this headset.
Safety information
Use of a headset will impair your ability to hear other sounds. Use caution while using your headset when you are engaging in any activity that requires
your full attention. This package contains small parts that may be hazardous to children and should be kept out of reach from children.
Do not attempt: To dismantle or service the product as this may cause a short circuits or other malfunction which could result in a fire or electric shock.
Avoid exposing your product to rain, moisture or other liquids to avoid damage to the product or injury to you. Keep all products, cords, and cables away
from operating machinery. Avoid use while operating a motor vehicle.
Built-in battery care: Please observe the following if the product contains a battery. Your product is powered by a rechargeable battery.
The full performance of a new battery is achieved only after two or three complete charge and discharge cycles. The battery can be charged and discharged
hundreds of times but will eventually wear out.
Always try to keep the battery between 15°C and 25°C (59°F and 77°F). A product with a hot or cold battery may not work temporarily, even when the battery
is fully charged. Battery performance is particularly limited in temperatures well below freezing.
Battery warning!
CAUTION – The battery used in this product may present a risk of fire or chemical burn if mistreated. Do not attempt to open the product or replace the
battery. This will void the warranty.
09

Troubleshooting & Support
10
There is no sound when listening to music
• Increase the volume on your headphones or the mobile device.
• Reestablish the Bluetooth wireless connection between the headphones and your mobile device.
• Check if the audio app has paused or stopped playback.
Headphones will not charge
• Confirm that the charging cable is operational or undamaged.
• Ensure that the USB charging cable is fully seated in the headphones and wall charger ports.
• Confirm that the USB port is outputting power. Some USB ports shut off when the PC is off.
If the sound is distorted when listening to music or there is no sound when answering a call via software under the connection via BT dongle to connect PC.
• Please click the call button twice or pull out BT dongle and turn off headset and re-plug in BT dongle and turn on headset again
Find support for the V7 HB605M at v7world.com
Headphones will not power on:
• Be sure the headphones are fully charged.
My mobile device is unable to find the Bluetooth headphones
• Confirm the headphones are in pairing mode (blue/red indicator lights flashing).
• Remove “V7 HB605M” from your phone’s Bluetooth device list and try again.
• If the model still does not appear, restart the headset and phone, then try again.
After successfully pairing, the headphones disconnect
• Be sure the battery has adequate power and recharge.
• Headphones must be within 10m of most mobile devices.
• Connections may be affected by obstructions such as walls or other electronic devices. Try moving closer to the device you are connected to.
When answering a call, I cannot hear anything
• Ensure the mobile device is connected to the V7 HB605M headphones and not on phone’s speaker or other audio option.
• Increase the volume on your mobile device.

GEBRAUCHSANLEITUNG
HB605M
WIRELESS MONO-HEADSET
DE

Pairing Ein/Aus Einstellbarer Kopfbügel
USB-C-Ladeanschluss
Bügelmikrofon
Stummschaltung
Bügelmikrofon
Drehmechanismus
Bügelmikrofon
Anruf entgegennehmen/
Abspielen/Pause
LED-Anzeige
AUX-Eingang
Internes Mikrofon
Lautstärke +/
Nächster Titel
Lautstärke -/
Vorheriger Titel/
Stummschalten
ÜbersichtLieferumfang
V7 Link
Bluetooth-Dongle
USB-C-Ladekabel
3,5 mm-
Audiokabel
Bügel-
mikrofon
Aufbewahrungs-
tasche
Gebrauchs-
anleitung
02
HB605M
Mono-Headset
HB605M

3. Die gewünschte Mikrofonposition auswählen.
Headset tragen
1. Das abnehmbare Bügelmikrofon in die 2,5 mm-
Anschlussbuchse am Headset einstecken.
2. Das Bügelmikrofon kann rechts oder
links am Kopf positioniert werden.
Mikrofonanschluss
03

Anschluss an PC
PC (mit V7 Bluetooth-Dongle)
Den V7 USB-Dongle und das Headset sind bereits synchronisiert und
sofort einsatzbereit. Den USB-Dongle einstecken und das Headset
einschalten. Die Reichweite für kabelloses Senden und Empfangen
von Audiosignalen beträgt 30 m (freie Entfernung vom Dongle). Bei
Nutzung der integrierten Bluetooth-Funktion des PC ist die
Reichweite möglicherweise auf 10 m beschränkt. In diesem Fall in
den Betriebssystem-Einstellungen „V7 HB605M“ als
Audioausgabegerät auswählen.
Betrieb
04
Schalter auf mittlere
Position schieben
Einschalten Ausschalten
Schalter auf
Position schieben

Verbinden mit dem ersten Bluetooth-Gerät
Den Ein-/Aus-Schalter auf
Position„ “ schieben und
dort belassen, bis das
Akustiksignal für das
Pairing ertönt oder die
Pairing-LED blinkt. Dann
„V7 HB605M“ auswählen.
Die LED zeigt durch blaues
Blinken an, dass das
Headset verbunden ist.
Darüber hinaus ertönt das
Akustiksignal„Verbunden“.
V7 HB605M
Bluetooth
Bluetooth EIN
Geräte
Jetzt sichtbar
Verbunden
In den Geräteeinstellungen
„Bluetooth“ aktivieren und
anschließend„V7 HB605M“
auswählen.
Verbinden mit einem zweiten Bluetooth-Gerät
Verbindung herstellen
PCs mit Windows 10 und
Macs erkennen und
installieren automatisch die
benötigten Treiber.
Den Ein-/Aus-Schalter
auf„MITTLERE“ Position
schieben. Die LED blinkt
rot und anschließend
blau, sobald die
Verbindung hergestellt
werden kann.
05
Bluetooth-Geräte oder andere
Geräte hinzufügen
Bluetooth
Maus/Tastatur/Pen
Aus
V7 Link
Audio
V7 Link

Anrufe mit dem Smartphone
Anrufe mit dem Smartphone Siri/Cortana/Assistent
1× Drücken
1× Drücken
2× Drücken
10 m
Anruf
annehmen
Anruf
beenden
Anruf
ablehnen
2× Drücken
Headset laden
06
Das USB-C-Ladekabel in einen
USB-Anschluss am Computer
einstecken.
Beim Laden des Headsets leuchtet die LED. Die LED schaltet ab, sobald das
Headset voll geladen ist. Das Headset bleibt beim Laden eingeschaltet.
Zum Ausschalten den Ein-/Aus-Schalter auf Position OFF schieben.
Das USB-C-Ladekabel in einen
USB-Wandladestecker einstecken.

Die Ladestation (nicht im Lieferumfang enthalten) in einen
USB-Anschluss mit Ladefunktion am PC, in eine Dockingstation oder
in einen Wandladestecker einstecken und das Headset auflegen.
Das vollständige Laden des Headsets dauert etwa 3 Stunden.
Bügelmikrofon stummschalten: Die Taste 2 Sekunden gedrückt halten.
Internes Mikrofon stummschalten (wenn kein Bügelmikrofon genutzt wird):
Anruftaste 2 Sekunden gedrückt halten.
Ladestation verwenden Weitere Funktionen
07

Technische Daten
Akkuladestand: Bei eingeschaltetem Headset die Anruftaste kurz
drücken, um die Ansage des aktuellen Akkuladestands zu hören
100 % / 75 % / 50 % / 25 %.
Pairing aufheben: Bei eingeschaltetem Headset die Tasten „Vorheriger
Titel“ und „Nächster Titel“ gleichzeitig 10 Sekunden lang gedrückt
halten. Eine rosa LED leuchtet 2 Sekunden lang. Das Headset schaltet
in den Pairing-Modus.
Bluetooth-Version: Bluetooth V5.0
Bluetooth-Profil: A2DPv1.3.1; AVRCPv1.6; HFPv1.7;
HSPv1.2; SPP v1.2; DID v1.3; HID v1.1; PXP v1.0.1;
FMP v1.0; BAS v1.0
Frequenzbereich: 2,402 GHz – 2,480 GHz
Frequenzgang: 99 ± 3 dB
Empfindlichkeit: >-89 dBm
Akkutyp: Lithium-Polymer
Mikrofontyp und -empfindlichkeit: Virtuelles Mikrofon -42 ± 3 dB
Größe des Kopfhörertreibers: 30 mm
Akkukapazität: 410 mAh
DC-Eingangsspannung: 5V_500 mA
FCC ID: 2AKI8-20BF01
Ladespannung: 5 V/2 A
Bluetooth-Reichweite: Bis zu 30 m
Sprechzeit: Bis 18 Stunden
Ladezeit: Etwa 3 Stunden
Stand-by-Zeit: Etwa 175 Stunden
Kompatibilität: Windows 10, mac OS,iOS und Android
08

Warnhinweis
Headsets können hohe Lautstärken und hochfrequente Töne übertragen. Längere Nutzung des Headsets bei hohem Schalldruck vermeiden. Bitte vor der
Nutzung des Headsets die Sicherheitshinweise lesen.
Sicherheitsinformationen
Während der Nutzung des Headsets werden andere Schallquellen nur eingeschränkt wahrgenommen. Bei Aktivitäten, die volle Aufmerksamkeit erfordern,
sollte die Benutzung des Headsets mit besonderer Vorsicht erfolgen. Im Lieferumfang des Produkts sind kleine Teile enthalten, die außer Reichweite von
Kindern aufbewahrt werden müssen.
Das Produkt nicht öffnen, nicht zerlegen und nicht selbst reparieren. Gefahr von Kurzschluss, anderen Defekten, Brand und elektrischem Schlag!
Das Produkt vor Nässe, Feuchtigkeit und Kontakt mit Flüssigkeiten schützen, um Schäden am Produkt und Gefahren für Anwender zu vermeiden. Produkt
und Kabel von in Betrieb befindlichen Maschinen und Geräten fernhalten. Das Produkt darf nicht beim Führen von Kraftfahrzeugen verwendet werden.
Umgang mit dem Akku: Bitte Folgendes beachten, falls Produkt einen Akku enthält. Produkt ist mit einem wiederaufladbaren Akku ausgestattet.
Die volle Leistung eines neuen Akkus steht erst nach zwei oder drei vollständigen Lade-/Entladezyklen zur Verfügung. Der Akku kann hunderte Male ge- und
entladen werden, verliert jedoch irgendwann seine Kapazität.
Setzen Sie den Akku möglichst nur Temperaturen zwischen 15 und 25 °C aus. Es kann vorkommen, dass ein Produkt mit heißem oder kaltem Akku trotz
voller Ladung kurzzeitig nicht funktioniert. Besonders bei Temperaturen weit unter dem Gefrierpunkt nimmt die Akkuleistung deutlich ab.
Warnung zum Akku!
ACHTUNG – Bei unsachgemäßem Gebrauch kann der Akku dieses Produkts Feuer oder Verätzungen verursachen. Versuchen Sie nicht, das Produkt zu
öffnen oder den Akku auszutauschen. Dadurch erlischt die Garantie.
09

Fehlerbehebung & Support
10
Der Kopfhörer lässt sich nicht einschalten:
• Prüfen, ob der Kopfhörer vollständig geladen ist.
Mein Mobilgerät erkennt den Bluetooth-Kopfhörer nicht
• Prüfen, ob sich der Kopfhörer im Pairing-Modus befindet (Blinken der blauen/roten Anzeigeleuchten).
• Den Eintrag „V7 HB605M“ aus der Bluetooth-Geräteliste des Smartphones löschen und die Verbindung erneut herstellen.
• Wird das Headset nach wie vor nicht angezeigt, Headset und Smartphone neu starten und den Verbindungsaufbau erneut versuchen.
Nach erfolgreichem Pairing wird die Verbindung zum Kopfhörer unterbrochen
• Prüfen, ob der Akku ausreichend geladen ist. Gegebenenfalls Akku laden.
• Der Kopfhörer darf bei den meisten Mobilgeräten maximal 10 m entfernt sein.
• Die Verbindung kann durch Hindernisse wie Wände oder durch andere elektronische Geräte gestört werden. Den Abstand zum verbundenen Gerät verringern.
Nach Annahme eines Anrufs wird kein Ton wiedergegeben
• Prüfen, ob das Mobilgerät mit dem Kopfhörer des V7 HB605M Headsets verbunden ist und keine anderen Lautsprecher oder Audiogeräte aktiviert sind.
• Die Lautstärke am Mobilgerät erhöhen.
Beim Abspielen von Musik wird kein Ton wiedergegeben
• Die Lautstärke am Mobilgerät oder am Kopfhörer erhöhen.
• Stellen Sie die Bluetooth-Verbindung zwischen den Kopfhörern und Ihrem Mobilgerät wieder her.
• Überprüfen Sie, ob die Wiedergabe in der Audio-App pausiert oder beendet wurde.
Die Kopfhörer werden nicht geladen.
• Vergewissern Sie sich, dass das Ladekabel funktioniert und unbeschädigt ist.
• Stellen Sie sicher, dass das USB-Ladekabel vollständig an die Kopfhörer und das Ladegerät angeschlossen ist.
• Prüfen Sie, ob über den USB-Anschluss Strom übertragen wird. Einige USB-Anschlüsse werden beim Herunterfahren des PCs abgeschaltet.
Wenn die Musikwiedergabe verzerrt ist oder beim Telefonieren per Software kein Ton wiedergegeben wird, wenn der Bluetooth-Dongle zur Verbindung mit dem PC
verwendet wird.
• Drücken Sie die Anruftaste zweimal oder trennen Sie den Bluetooth-Dongle, schalten Sie das Headset aus, schließen Sie den Bluetooth-Dongle wieder an und schalten Sie das
Headset wieder ein.
Weitere Informationen zum V7 HB605M erhalten Sie auf v7world.com.
