Vacula Overdose User manual

1
Assembly Manual

2
組み立て中は小さなお子様のそばに、工具等の危険なもの
を置かないようにしてください。
送信機、受信機は説明書にしたがって取り扱ってください。
走行後は必ず受信機、送信機のスイッチをオフにし、走行用
バッテリーのコネクターを外してください。
バッテリーの取扱い、充電は説明書にしたがって取り扱って
ください 。
配線コードのショートなどに注意してください。
この度は、OVERDOSE製品をお買い上げいただきまし
て、誠にありがとうございます。
本製品の性能を十分に発揮させる為に本説明書をよくお
読みになり、ご理解頂いた上でご使用ください。
・ 2チャンネルプロポ、スピードコントローラー、サーボ
・ 走行用Li-Poバッテリー
・ 走行用バッテリー充電器
・ モーター
・ タイヤ、ホイール
・ ボ デ ィ
・ スパーギヤ、ピニオンギヤ
・ 両面テープ
・ 六角レンチドライバー 2.0mm/1.5mm
・ ニッパー
・ ラジオペンチ
・ ノ ギ ス
・ ネジ止め剤
・ ホ ビ ー ナ イ フ
・ グ リ ス
取扱いの注意
別に用意する物
別に用意する工具
ありがとうござ い ます 。
Build this kit in an area away from small children.
Tools, parts, and liquids can be dangerous.
Follow the operating instructions for the radio
equipment at all times.
Always turn offf the radio system and unplug the
battery pack when not using the car.
Follow the operating instructions for batteries and
charger at all times.
Insulate any exposed electrical wireing to prevent
dangerous short circuits.
Thank you for selecting the OVERDOSE product.
The this instruction manual you are reading was
designed to be easy to follow yet through in its
explanations.
・ Two channel R/C surface radio system and
electric speed control
・ Li-Po battery pack
・ Battery Charger
・ Motor
・ Tire and wheel
・ Body
・ Spur gear and pinion gear
・ Double Side Tape
・ Hex Driver 2.0mm / 1.5mm
・ Side Cutter
・ Needle Nosed Pliers
・ Calipers
・ Thread Lock
・ Hobby Knife
・ Grease
Important
Equipment Needed
Tool Recommended
Thank you

3
OD1551
フラットヘッドソケットスクリューM3x8mm
Flat Head Socket Screw M3x8mm
OD1551
フラットヘッドソケットスクリューM3x8mm
Flat Head Socket Screw M3x8mm
1
1
2
10
OD1548
ボタンヘッドソケットスクリューM3x12mm
Button Head Socket Screw M3x12mm
OD1546
ボタンヘッドソケットスクリューM3x8mm
Button Head Socket Screw M3x8mm
OD1543
ローフリクション ボールベアリング4x8x3mmフランジ付
Flanged Low Friction Bearing 4x8x3mm
OD1028
ローフリクション ボールベアリング4x8x3mm
Low Friction Bearing 4x8x3mm
A
BAG バルクヘッドの取り付け
Bulk Head Assembly
センターバルクヘッドの取り付け
Center Bulk Head Assembly
x 12
x 2
x 2
x 2
x 4
x 10
OD1551
OD1551
OD1551
OD1551
OD1466
OD1471
OD1471
OD1473
OD1475
OD1456
OD1456
OD1551
OD1548
OD1546
OD1479
OD1546
OD1546
OD1546
OD1546
OD1546
OD1481
OD1518
OD1483
OD1543
OD1543
OD1518
OD1028
OD1485
OD1481

4
3
4
OD1545
ボタンヘッドソケットスクリューM3x6mm
Button Head Socket Screw M3x6mm
OD1546
ボタンヘッドソケットスクリューM3x8mm
Button Head Socket Screw M3x8mm
OD1030
ローフリクション ボールベアリング10x15x4mm
Low Friction Bearing 10x15x4mm
OD1030
ローフリクション ボールベアリング10x15x4mm
Low Friction Bearing 10x15x4mm
OD1544
ローフリクション ボールベアリング5x8x2.5mm
Flanged Low Friction Bearing 5x8x2.5mm
リヤスプールの組み立て
Rear Spool Assembly
フロントデフの組み立て
Front Differential Assembly
x 2
x 2
x 2
x 2
x 4
ネジ止め剤
Thread Lock
ネジ止め剤
Thread Lock
切り取ります
Cut
グリス
Grease
グリス
Grease
デフハブを固定してプリーがスリップしない程度に調整します。
The differential should be tightened until the pully can not be roated
when both of the diff hubs are held.
OD1508
OD1508
OD1508
OD1463
OD1463
OD1463
OD1507
OD1507
OD1030
OD1030
OD1505
OD1457
33T
OD1545
OD1546
OD1546
OD1030
OD1516
OD1513
OD1514
OD1514
OD1516
OD1544
OD1544
OD1457
OD1515
OD1513
OD1517
OD1517
OD1517
OD1030
OD1463
OD1508
39T

5
OD1028
ローフリクション ボールベアリング4x8x3mm
Low Friction Bearing 4x8x3mm
OD1066
ローフリクション ボールベアリング3x6x2.5mmフランジ付
Flanged Low Friction Bearing 3x6x2.5mm
5
6
OD1549
ボタンヘッドソケットスクリューM3x18mm
Button Head Socket Screw M3x18mm
OD1550
フラットヘッドソケットスクリューM3x6mm
Flat Head Socket Screw M3x6mm
OD1551
フラットヘッドソケットスクリューM3x8mm
Flat Head Socket Screw M3x8mm
OD1553
M3ナイロンナット(薄型)
Lock Nut M3 (Thin Type)
OD1532
ボールスタッド4
.3x5
Ball Stud 4.3x5
OD1555
セットスクリューM3x3mm
Set Screw M3x3mm
ステアリングクランクの組み立て
Steering Crank Assembly
駆動系の取り付け
Drive Train Installation
x 2
x 2
x 2
x 2
x 2
x 2
x 4
x 3
OD1487
OD1489
OD1489
OD1549
OD1553
OD1549
OD1493
OD1028
OD1028
OD1551
OD1532
OD1532
OD1028
OD1491
OD1066
OD1504
OD1532
OD1551
OD1066
OD1491
OD1553
OD1028
OD1550
OD1555
OD1502 OD1501
OD1503
OD1510
OD1510
フ ロ ント
Front
リヤ
Rear

6
7
8
OD1548
ボタンヘッドソケットスクリューM3x12mm
Button Head Socket Screw M3x12mm
OD1551
フラットヘッドソケットスクリューM3x8mm
Flat Head Socket Screw M3x8mm
OD1547
ボタンヘッドソケットスクリューM3x10mm
Button Head Socket Screw M3x10mm
OD1546
ボタンヘッドソケットスクリューM3x8mm
Button Head Socket Screw M3x8mm
OD1551
フラットヘッドソケットスクリューM3x8mm
Flat Head Socket Screw M3x8mm
OD1546
ボタンヘッドソケットスクリューM3x8mm
Button Head Socket Screw M3x8mm
OD1553
M3ナイロンナット(薄型)
Lock Nut M3 (Thin Type)
OD1531
アルミスペーサー3x5.5x3(ブラック)
Aluminum Spacer 3x5.5x3 (Black)
x 2
OD1028
ローフリクション ボールベアリング4x8x3mm
Low Friction Bearing 4x8x3mm
OD1545
ボタンヘッドソケットスクリューM3x6mm
Button Head Socket Screw M3x6mm
x 1
x 2
x 2
x 3
x 8
x 4
アッパーデッキの 取り付 け
Upper Deck Installation
ショックマウントの組み立て
Shock Mount Assembly
x 1
x 2
OD1467
OD1545
OD1548
OD1028
OD1497
OD1495
OD1468
OD1468
OD1531
OD1531
OD1546
OD1547
OD1547
OD1546
OD1527
OD1527
OD1527
OD1527
OD1469
OD1469
OD1469
OD1469
OD1553
OD1551
OD1545
OD1459
OD1459
OD1546
x 1
OD1551
OD1551

7
9
10
OD1555
セットスクリューM3x3mm
Set Screw M3x3mm
OD1545
ボタンヘッドソケットスクリューM3x6mm
Button Head Socket Screw M3x6mm

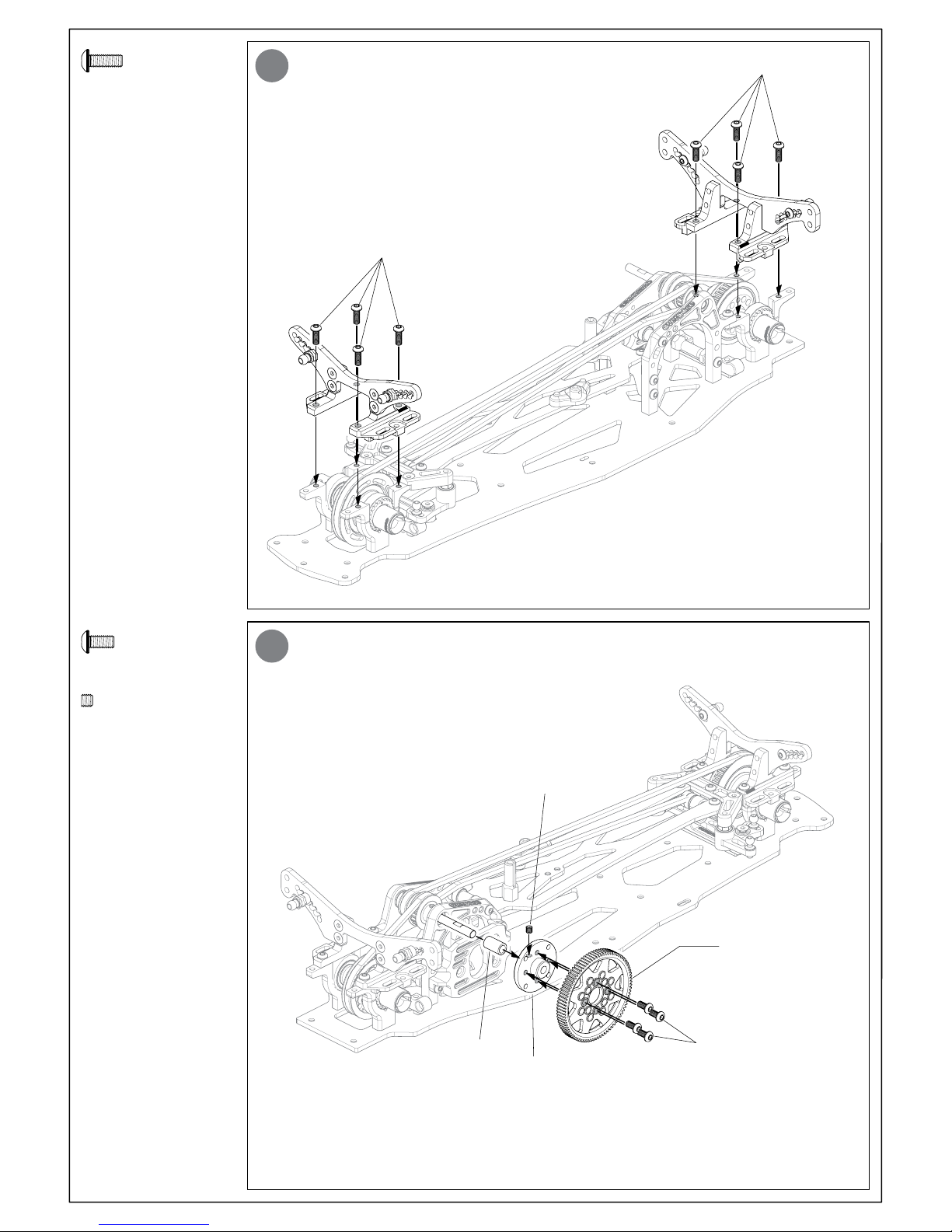

x 8 ショックマウントの取り付け
Shock Mount Installation
スパーギヤの取り付け
Spur Gear Installation
x 4
x 1
スパーギヤ / 別売り
Spur Gear / Not included
OD1546
ボタンヘッドソケットスクリューM3x8mm
Button Head Socket Screw M3x8mm
OD1546
OD1546
OD1545
OD1555
OD1511
OD1511

8
11
11
12
18
OD1551
フラットヘッドソケットスクリューM3x8mm
Flat Head Socket Screw M3x8mm
OD1551
フラットヘッドソケットスクリューM3x8mm
Flat Head Socket Screw M3x8mm
OD1556
セットスクリューM3x8mm
Set Screw M3x8mm
OD1556
セットスクリューM3x8mm
Set Screw M3x8mm
x 6
x 2
OD1530
アルミスペーサー3x5.5x2(ブラック)
Aluminum Spacer 3x5.5x2 (Black)
OD1530
アルミスペーサー3x5.5x2(ブラック)
Aluminum Spacer 3x5.5x2 (Black)
OD1534
ボールスタッド4.8x5
Ball Stud 4.8x5
OD1534
ボールスタッド4.8x5
Ball Stud 4.8x5
x 2
x 2
B
BAG フロントサスペンションの組み立て
Front Suspention Assembly
リヤサスペンションの組み立て
Rear Suspention Assembly
x 4
x 4
x 2
x 2
1mm
1mm
1mm
1mm
OD1456
OD1456
OD1556
OD1556
OD1519
OD1519
OD1519
OD1519
OD1551
OD1551
OD1475
OD1456
OD1530
OD1530
OD1530
OD1530
OD1520
OD1520
OD1520
OD1520
OD1534
OD1534
OD1556
OD1556
OD1456
OD1456
OD1456
OD1456
OD1551
OD1551
OD1551
OD1551
OD1534
OD1534
OD1519
OD1519
OD1519
OD1519
OD1477
OD1456
OD1530
OD1530
OD1530
OD1530

9
13
14
OD1555
セットスクリューM3x3mm
Set Screw M3x3mm
OD1546
ボタンヘッドソケットスクリューM3x8mm
Button Head Socket Screw M3x8mm
OD1532
ボールスタッド4.3x
5
Ball Stud 4.3x5
OD1533
ボールスタッド4.3x8
Ball Stud 4.3x8
OD1029
ローフリクション ボールベアリング5x10x4mm
Low Friction Bearing 5x10x4mm
OD1030
ローフリクション ボールベアリング10x15x4mm
Low Friction Bearing 10x15x4mm
OD1535
x 2
x 2
x 2
x 2

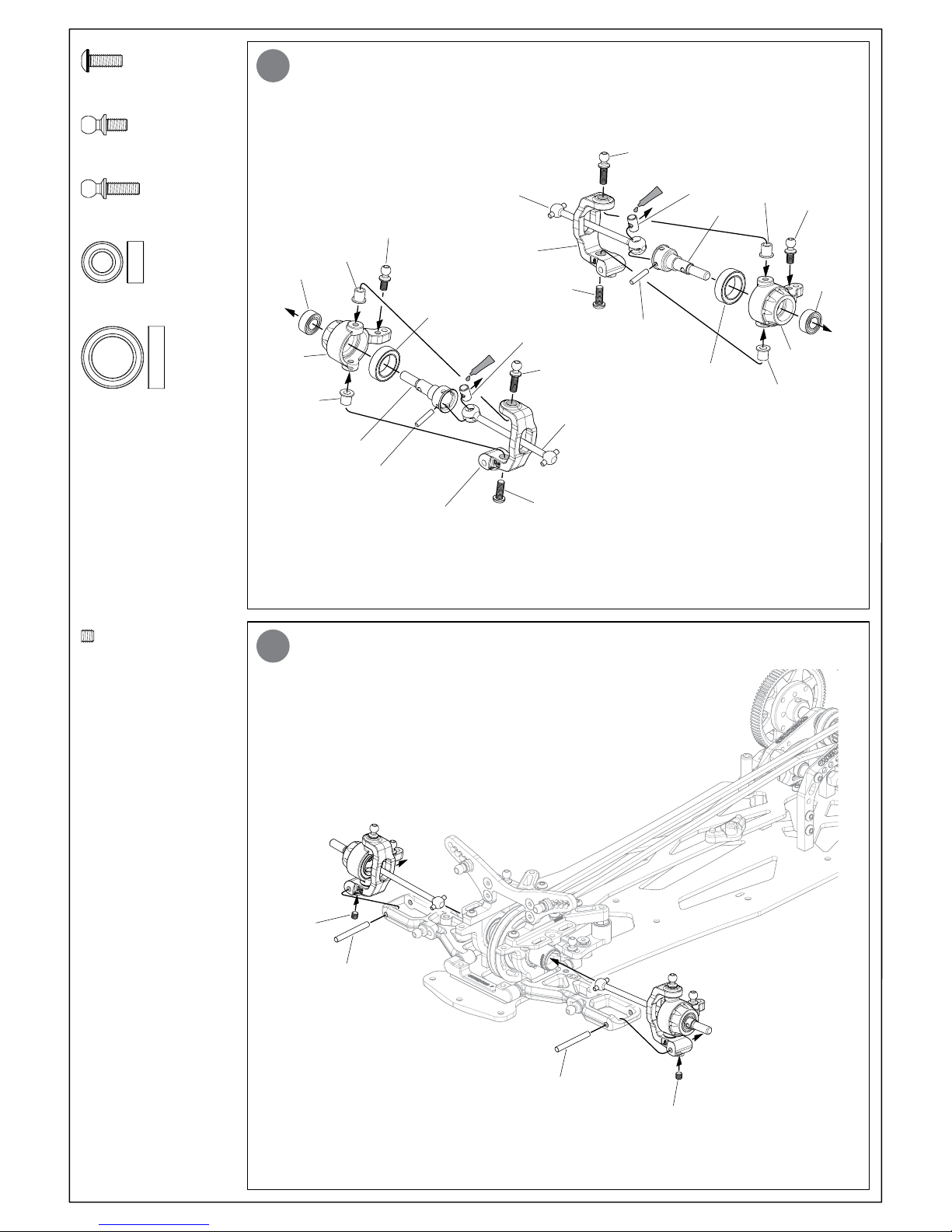

フロントハブキャリアの組み立て
Front Hub Carrier Assembly
フロントハブキャリアの取り付け
Front Hub Carrier Installation
x 2
x 2
左側
Left
右側
Right
OD1029
OD1029
OD1030
OD1030
OD1047
OD1047
OD1047
OD1047
OD1047 OD1047
OD1047
OD1533
OD1533
OD1546
OD1521
OD1521
OD1555
OD1555
OD1546
OD1464 (R)
OD1464 (L)
OD1047
OD1535
OD1535
OD1535
OD1532
OD1532
OD1463 OD1463
グリス
Grease
グリス
Grease

10
15
16
OD1555
セットスクリューM3x3mm
Set Screw M3x3mm
OD1532
ボールスタッド4.3x
5
Ball Stud 4.3x5
OD1029
ローフリクション ボールベアリング5x10x4mm
Low Friction Bearing 5x10x4mm
OD1030
ローフリクション ボールベアリング10x15x4mm
Low Friction Bearing 10x15x4mm
OD1529
アルミスペーサー3x5.5x1(ブラック)
Aluminum Spacer 3x5.5x1 (Black)
x 2
x 2
リヤハブキャリアの取り付け
Rear Hub Carrier Installation
リヤハブキャリアの組み立て
Rear Hub Carrier Assembly
2セット組み立てます
Assembly 2 set
x 2
x 2
x 2
OD1029
OD1532
OD1030
OD1463
OD1522
OD1522
OD1529
OD1529
OD1555
OD1555
OD1047
OD1047
OD1047
OD1047
グリス
Grease

11
17
18
OD1529
アルミスペーサー3x5.5x1(ブラック)
Aluminum Spacer 3x5.5x1 (Black)
OD1532
ボールスタッド4.3x
5
Ball Stud 4.3x5
OD1523
アルミターンバックル24mm(パープル)
Aluminum Turnbuckle 24mm (Purple)
OD1525
アルミターンバックル34mm(パープル)
Aluminum Turnbuckle 34mm (Purple)
x 4

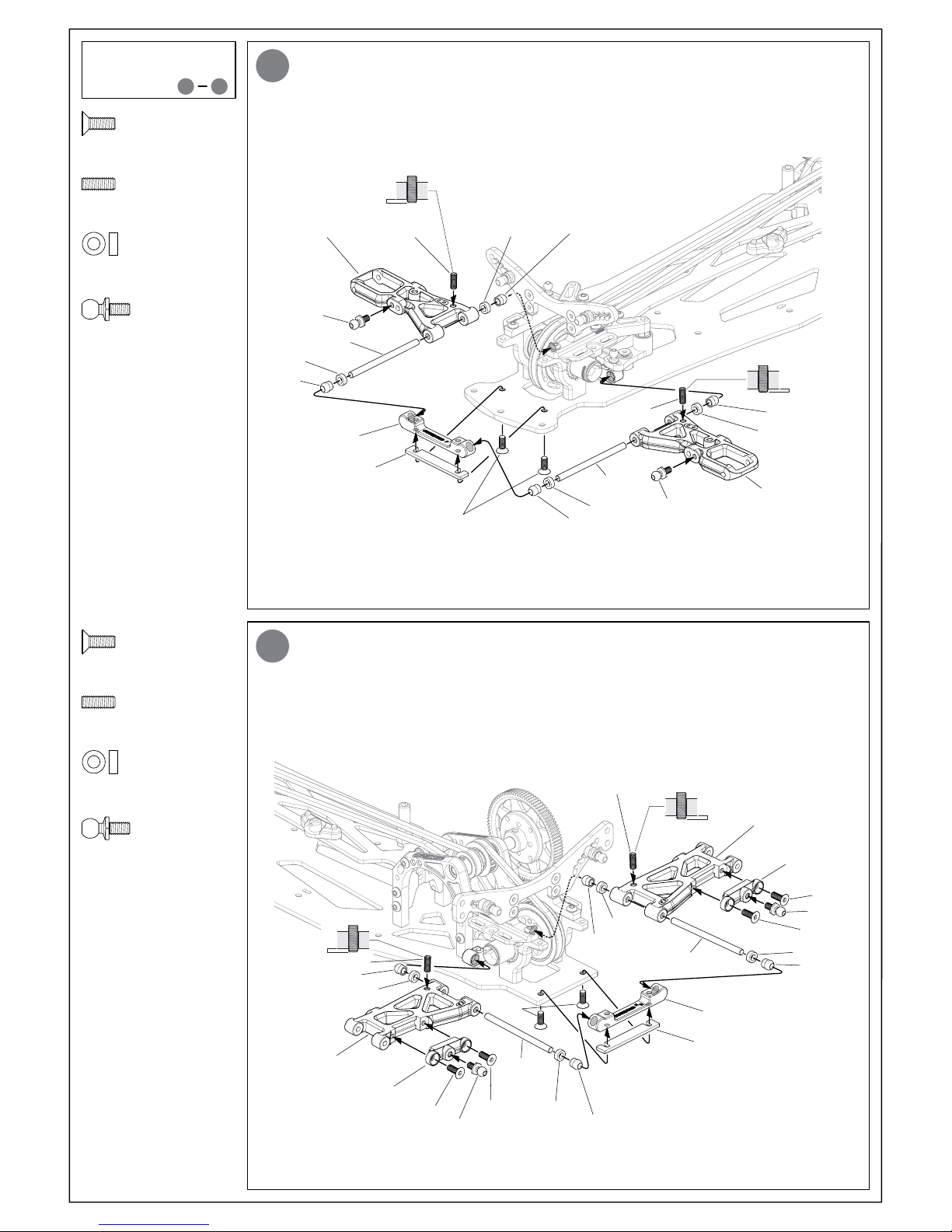

アッパーアームの組み立て
Upper Arm Assembly
アッパーアームの取り付け
Upper Arm Installation
4セット組み立てます
Assembly 4 set
2セット組み立てます
Assembly 2 set
15.5mm
22.0mm
ステアリングロッド / フロントアッパーアーム
Steering Rod / Front Upper Arm
ス テ ア リ ン グ ロ ッド
Steering Rod
フ ロ ント ア ッ パ ー ア ー ム
Front Upper Arm
リヤ アッパ ー ア ー ム
Rear Upper Arm
リヤ アッパ ー ア ー ム
Rear Upper Arm
x 4
x 4
x 2
2 セ ット
2 set
OD1171-5
OD1171-5
OD1523
OD1525
OD1532
OD1532
OD1532
OD1529
OD1529
OD1529
OD1529
OD1171-5
OD1171-5

12
19
19
20
C
BAG
25
1
3
OD1559
Eリング(E-2)
E Clip (E-2)
2
Shock Assembly
ショックの組み立て
ショックの 取り付け
Shock Installation
ショック オ イ ル
Shock Oil
x 8 4セット組み立てます
Assembly 4 set
フ ロ ント
Front
リヤ
Rear
OD1559
OD1160
OD1539
OD1536
OD1001
OD1001
OD1560
OD1540
OD1169
OD1172
OD1171-1
OD1171-3
OD1537
OD1537
OD1173
OD1559
穴なし
No Hole

13
21
22
OD1546
ボタンヘッドソケットスクリューM3x8mm
Button Head Socket Screw M3x8mm
OD1551
フラットヘッドソケットスクリューM3x8mm
Flat Head Socket Screw M3x8mm
OD1545
ボタンヘッドソケットスクリューM3x6mm
Button Head Socket Screw M3x6mm
OD1551
フラットヘッドソケットスクリューM3x8mm
Flat Head Socket Screw M3x8mm
OD1546
ボタンヘッドソケットスクリューM3x8mm
Button Head Socket Screw M3x8mm
OD1523
アルミターンバックル24mm(パープル)
Aluminum Turnbuckle 24mm (Purple)
OD1553
M3ナイロンナット(薄型
)
Lock Nut M3 (Thin Type)
OD1532
ボールスタッド4.3x
5
Ball Stud 4.3x5
23 / SANWA, KO, JR
24 / HiTECH
25 / FUTABA
バンパーの 取り付け
Bumper Installation
x 2
x 7
x 1
x 1
x 1
x 4
ボディに合わせてボディポストを切り取ります。
The body post will need to be trimmed to mount most bodies.
ステアリングサーボ /標準サイズ/ 別売り
Steering Servo / STD size / Not included
ステアリングサーボ /ロープロファイルサイズ/ 別売り
Steering Servo / Low prole size / Not included
11.2 mm
x 1
ステアリングサーボの組み立て
Steering Servo Asembly
OD1546
OD1551
OD1461
OD1461
OD1460
OD1551
OD1459
OD1459
OD1458
OD1458
OD1458
OD1458
OD1551
OD1551
OD1551
OD1551
OD1532 OD1499
OD1462
OD1462
OD1545
OD1546
OD1462
OD1523
OD1462
OD1462-23/24/25
OD1171-6
OD1171-6
OD1551
OD1460
OD1465
OD1461
OD1553
OD1460
OD1461
x 1
注意
Caution

14
23
24
OD1551
フラットヘッドソケットスクリューM3x8mm
Flat Head Socket Screw M3x8mm
OD1551
フラットヘッドソケットスクリューM3x8mm
Flat Head Socket Screw M3x8mm
OD1545
ボタンヘッドソケットスクリューM3x6mm
Button Head Socket Screw M3x6mm
x 2
x 4
RC装置の取り付け
Radio Installation
バッテリーの取り付け
Battery Installation
モーター / 別売り
Motor / Not included
ピニオンギヤ / 別売り
Pinion Gear / Not included
受信機 / 別売り
Receiver / Not included
スピードコントローラー/ 別売り
Speed Controller / Not included
バッテリー/ 別売り
Battery / Not included
RC装置の取扱い説明書を参照して配線します。
Refer to your radio’s owners manual for details on proper setup.
バッテリーのサイズに合わせて切り取ります。
Cut to t for the size of the battery.
両面テープ
Double Side Tape
両面テープ
Double Side Tape
ショ ート サ イ ズ バッテ リ ー 用
バッテリーのサイズに合わせて切り取ります。
For short size of the battery.
Cut to t for the size of the battery.
普通サイズバッテリー用
For standard size of the battery.
OD1542
OD1542
OD1458
OD1551
OD1551
OD1545
OD1551
OD1459
OD1558
OD1459
OD1458
OD1551
OD1551
OD1551
OD1458
x 3
標準サイズ
STD size
ロープロファイルサイズ
Low prole size

15
25
OD1557
ピン2x10mm
Pin 2x10mm
OD1554
M4フランジナイロンナット
Flanged Lock Nut M4
OD1546
ボタンヘッドソケットスクリューM3x8mm
Button Head Socket Screw M3x8mm
OD1551
フラットヘッドソケットスクリューM3x8mm
Flat Head Socket Screw M3x8mm
OD1546
ボタンヘッドソケットスクリューM3x8mm
Button Head Socket Screw M3x8mm
OD1552
フラ
ットヘッドソケットスクリューM3x15mm
Flat Head Socket Screw M3x15mm
バッテリーのサイズに合わせて取り付けます。
Assem to t for the size of the battery.
標準サイズバッテリー
Standard size of the battery.
ショ ート サ イ ズ バッテ リ ー
Short size of the battery.
タイヤ / 別売り
Tire / Not included
x 4
x 4
タイヤの取り付け
Tire Installation
OD1554
OD1554
OD1554
OD1554
OD1546
OD1546
OD1546
OD1546
OD1546
OD1546
OD1458
OD1458
OD1458
OD1458
OD1458
OD1458
OD1458
OD1458
OD1458
OD1458
OD1458
OD1546
OD1546
OD1458
OD1458
OD1458
OD1458
OD1552
OD1551
OD1552
OD1551
OD1558
OD1558
OD1558
OD1558
OD1557
OD1557 OD1557
OD1557
OD1456
OD1456
OD1456
OD1456
OD1461
OD1461
OD1461
OD1461
OD1558
OD1558
OD1558
OD1558
オプション / バッテリーホルダー
Option / Battey Holder
x 6
x 2
x 4
x 4
ボディに合わせてボディポストを切り取ります。
The body post will need to be trimmed to mount most bodies.

16
OD1545
ボタンヘッドソケットスクリューM3x6mm
Button Head Socket Screw M3x6mm
OD1546
ボタンヘッドソケットスクリューM3x8mm
Button Head Socket Screw M3x8mm
OD1547
ボタンヘッドソケットスクリューM3x10mm
Button Head Socket Screw M3x10mm
OD1548
ボタンヘッドソケットスクリューM3x12mm
Button Head Socket Screw M3x12mm
OD1549
ボタンヘッドソケットスクリューM3x18mm
Button Head Socket Screw M3x18mm
OD1550
フラットヘッドソケットスクリューM3x6mm
Flat Head Socket Screw M3x6mm
OD1551
フラットヘッドソケットスクリューM3x8mm
Flat Head Socket Screw M3x8mm
OD1555
セットスクリューM3x3mm
Set Screw M3x3mm
OD1556
セットスクリューM3x8mm
Set Screw M3x8mm
OD1557
ピン2x10mm
Pin 2x10mm
OD1531
アルミスペーサー3x5.5x3(ブラック)
Aluminum Spacer 3x5.5x3 (Black)
OD1530
アルミスペーサー3x5.5x2(ブラック)
Aluminum Spacer 3x5.5x2 (Black)
OD1529
アルミスペーサー3x5.5x1(ブラック)
Aluminum Spacer 3x5.5x1 (Black)
OD1532
ボールスタッド4.3x
5
Ball Stud 4.3x5
OD1534
ボールスタッド4.8x
5
Ball Stud 4.8x5
OD1533
ボールスタッド4.3x
8
Ball Stud 4.3x8
OD1523
アルミターンバックル24mm(パープル
)
Aluminum Turnbuckle 24mm (Purple)
OD1505
リジットアクスルボディー(パープル)
Rear Spool Axle Body (Purple)
OD1001
OリングS-12
O-ring S-12
OD1543
ローフリクション ボールベアリング4x8x3mmフランジ付
Flanged Low Friction Bearing 4x8x3mm
OD1028
ローフリクション ボールベアリング4x8x3mm
Low Friction Bearing 4x8x3mm
OD1029
ローフリクション ボールベアリング5x10x4mm
Low Friction Bearing 5x10x4mm
OD1030
ローフリクション ボールベアリング10x15x4mm
Low Friction Bearing 10x15x4mm
OD1066
ローフリクション ボールベアリング3x6x2.5mmフランジ付
Flanged Low Friction Bearing 3x6x2.5mm
OD1544
ローフリクション ボールベアリング5x8x2.5mm
Flanged Low Friction Bearing 5x8x2.5mm
OD1553
M3ナイロンナット(薄型)
Lock Nut M3 (Thin Type)
OD1559
Eリング(E-2)
E Clip (E-2)
OD1554
M4フランジナイロンナット
Flanged Lock Nut M4
OD1525
アルミターンバックル34mm(パープル)
Aluminum Turnbuckle 34mm (Purple)
OD1527
アルミダンパーピボットボール(パープル)
Aluminum Shock Stand Off (Purple)
OD1519
ピボットボール
Pivot Ball
OD1521
シャフト 2.6x22mm
Shaft 2.6x22mm
OD1522
シャフト 2.6x25mm
Shaft 2.6x25mm
OD1515
デフボー
ル
Diff Ball
OD1517
スラストプレート
Thrust Plate
OD1517
スラストボール
Thrust Ball
OD1518
スペーサー4x6x4.5mm
Spacer 4x6x4.5mm
OD1511
スペーサー4x6x10mm
Spacer 4x6x10mm
OD1169
Xリング
X Ring
OD1172
ショックシャフト ガイ
ド
Shock Shaft Guide
OD1173
ブラダー
Bladder
OD1497
フランジパイプ(パープル)
Flange Pipe (Purple)
OD1558
ボディーピン6mm
Body Pin 6mm
OD1510
スペーサー4x6x2.8mm
Spacer 4x6x2.8mm
OD1160
フッ素樹脂削り出しショックピストン
PTFE Shock Piston
OD1537
アルミショック キャップ (パープル)
Aluminum Shock Cap (Purple)
OD1537
アルミOリングキャップ
Aluminum O Ring Cap
OD1516
ボールデフスクリュー
Differential Screw
OD1516
スラストスプリング
Thrust Spring
OD1516
スラストナッ
ト
Thrust Nut
OD1047
スパイダー
Spider
OD1535
フランジパイプ(スチール)
Flange Pipe (Steel)
OD1462
サーボセーバースプリング
Servo Saver Spring
OD1499
ボールエンド エクステンション (パープル)
Ball End Extension (Purple)
OD1542
アンテナパイプ
Antenna Pipe
OD1520
シャフト 3x46mm
Shaft 3x46mm OD1518
テンショナーシャフト
Tensioner Shaft
OD1510
メインシャフト
Main Shaft
OD1047
切れ角UP対応ドライブシャフト 48mm/2mmピン
Drive Shaft Set (48mm/2mm Pin)
OD1047
アクスルシャフト
Axle Shaft
OD1507
リジットアクスルカップ (POM
)
Cup Joint (POM)
OD1485
センターマウント タワーバー(パープル)
Center Mount To wer Bar (Purple)
OD1502
センタープーリー18T(ブラック )
Center Pully 18T (Black)
OD1542
アンテナキャップ
Antenna Cap
OD1536
ショックシリンダー(ハードアルマイト)
Shock Cylinder (Hard Anodized)
OD1539
ショックシャフト 28mm
Shock Shaft 28mm
OD1001
ショックアジャストナット(パープル)
Aluminum Shock Adjust Nut (Purple)
OD1540
アルミスプリングエンド(パープル)
Aluminum Spring Retainer (Purple)
OD1560
ショックスプリング(線径1.3,巻数9,自由長28mm/ブラック )
Shock Spring (1.3x28mm 9coils/Black)
OD1513
ボールデフカップジョイント(POM/L)
Ball Diff Cup Joint (POM/L)
OD1513
ボールデフカップジョイント(POM/R)
Ball Diff Cup Joint (POM/R)
OD1508
カップジョイ ント スリーブ(パープル)
Cup Joint Sleeve(Purple)
OD1514
ボールデフプレート
Ball Diff Plate
OD1511
スパーギヤホルダー(パープル)
Spur Gear Holder (Purple)
OD1489
ステアリングポスト(パープル)
Steering Post (Purple)
OD1501
センタープーリー16T(ブラック )
Center Pully 16T (Black)

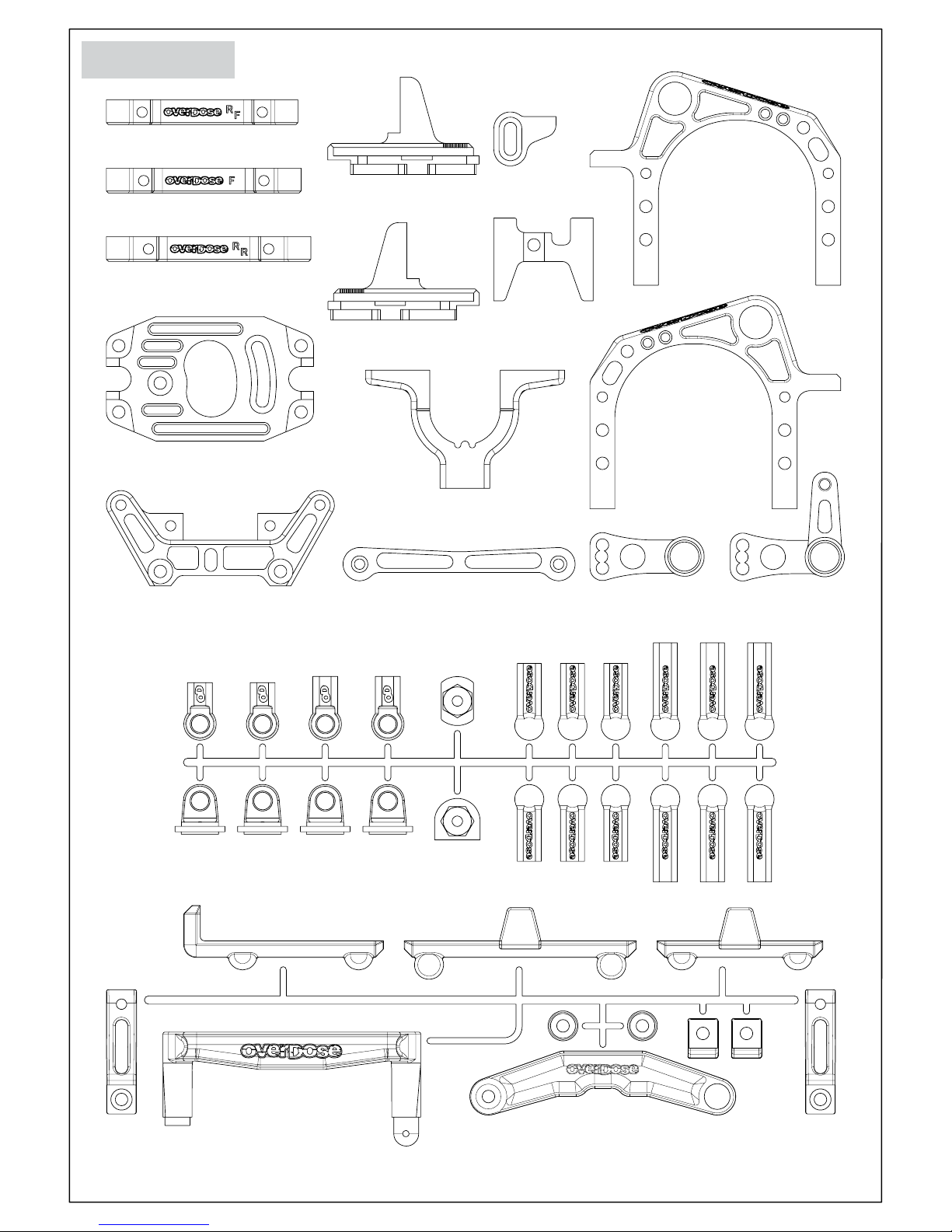

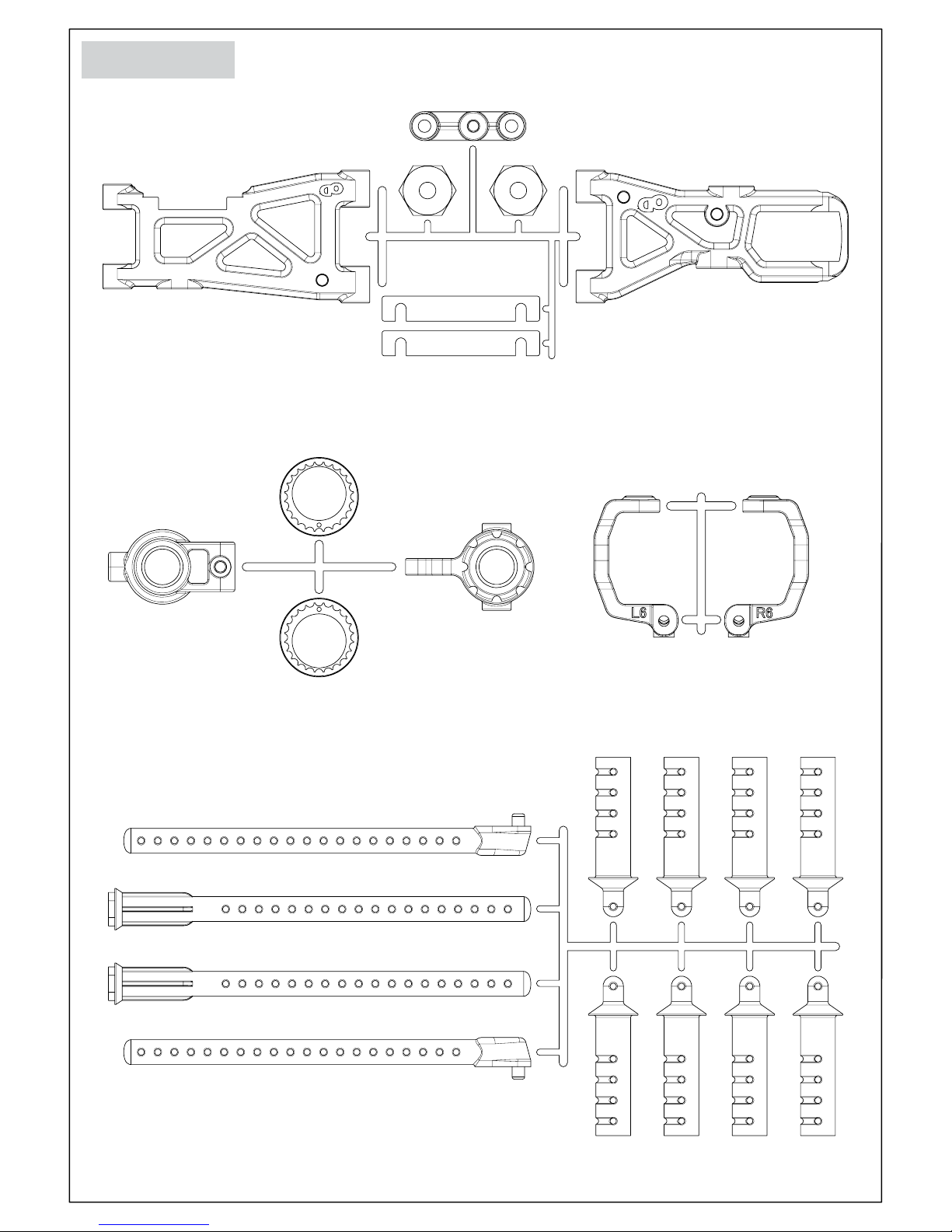

パーツ図
Parts Reference
OD1552
フラットヘッドソケットスクリューM3x15mm
Flat Head Socket Screw M3x15mm

17
12
56
34
56
OD1171
ボールキャップ/ショックパーツセット(モリブデン)
Ball Cap / Shock Parts Set (Molybdenum)
パーツ図
Parts Reference
OD1481
センターマウント (パープル/L)
Center Mount (Purple/L)
OD1471
ロアバルクヘッド(パープル)
Lower Bulkhead (Purple)
OD1487
ステアリングクランクマウント (パープル)
Steering Clank Mount (Purple)
OD1495
テンショナーマウント(パープル)
Tensioner Mount (Purple)
OD1473
サスマウント RF(パープル/39.2mm)
Suspension Mount RF (Purple/39.2mm)
OD1475
サスマウント F(パープル/40.0mm)
Suspension Mount F (Purple/40.0mm)
OD1477
サスマウント RR(パープル/41.5mm)
Suspension Mount RR (Purple/41.5mm)
OD1479
モーターマウント (パープル)
Motor Mount (Purple)
OD1481
センターマウント (パープル/R)
Center Mount (Purple/R)
OD1491
ステアリングクランク(パープル/R)
Steering Clank (Purple/R)
OD1491
ステアリングクランク(パープル/L)
Steering Clank (Purple/L)
OD1493
ステアリングクランクリンク(パープル)
Steering Clank Link (Purple)
OD1469
アッパーバルクヘッドA(パープル)
Upper Bulk Head A (Purple)
OD1469
アッパーバルクヘッドB(パープル)
Upper Bulk Head B (Purple)
OD1483
センターマウント ブレース(パープル)
Center Mount Brace (Purple)
OD1458
バッテリーホルダーセット
Battey Holder Set

18
OD1456
サスアームセット(フロント /リヤ)
Suspension Arm Set (Front/Rear)
OD1461
ボディポストセット
Body Post Set
OD1463
アップライトセット(フロント /リヤ)
Upright SetOD1464
Cハブセット(6°)
Hub Carrier Set (6 Degrees)
パーツ図
Parts Reference

19
OD1457
デフプーリーセット(33T/39T)
Diff Pulley Set (33T/39T)
OD1462
サーボセイバーセット
Servo Saver Set
OD1459
ESCマウント セット
ESC Mount Set
OD1460
バンパーセット
Bumper Set
パーツ図
Parts Reference

20
㻻㻰㻝㻡㻡㻝 㻻㻰㻝㻡㻡㻝
㻻㻰㻝㻡㻡㻝
㻻㻰㻝㻡㻡㻝
㻻㻰㻝㻡㻡㻝
㻻㻰㻝㻡㻡㻟
㻻㻰㻝㻡㻡㻤
㻻㻰㻝㻡㻡㻤
㻻㻰㻝㻡㻡㻤
㻻㻰㻝㻡㻡㻤
㻻㻰㻝㻠㻢㻝
㻻㻰㻝㻠㻢㻜
㻻㻰㻝㻠㻢㻜
㻻㻰㻝㻠㻢㻝
㻻㻰㻝㻠㻢㻜
㻻㻰㻝㻠㻢㻜
㻻㻰㻝㻠㻢㻡
㻻㻰㻝㻠㻢㻝
㻻㻰㻝㻠㻢㻝
㻻㻰㻝㻡㻡㻝
㻻㻰㻝㻡㻡㻝
㻻㻰㻝㻡㻜㻠
㻻㻰㻝㻡㻜㻟
㻻㻰㻝㻡㻡㻠
㻻㻰㻝㻠㻡㻢
㻻㻰㻝㻠㻢㻠
㻻㻰㻝㻜㻠㻣
㻻㻰㻝㻜㻠㻣
㻻㻰㻝㻠㻢㻠
㻻㻰㻝㻠㻢㻟
㻻㻰㻝㻠㻢㻟
㻻㻰㻝㻠㻡㻢
㻻㻰㻝㻡㻡㻣
㻻㻰㻝㻡㻡㻣
㻻㻰㻝㻡㻟㻡
㻻㻰㻝㻡㻟㻡 㻻㻰㻝㻡㻟㻞
㻻㻰㻝㻡㻟㻞
㻻㻰㻝㻡㻟㻟
㻻㻰㻝㻡㻟㻟
㻻㻰㻝㻡㻠㻢
㻻㻰㻝㻡㻠㻢
㻻㻰㻝㻡㻡㻡
㻻㻰㻝㻡㻡㻡
㻻㻰㻝㻡㻞㻝
㻻㻰㻝㻡㻞㻜
㻻㻰㻝㻡㻟㻜
㻻㻰㻝㻡㻟㻠
㻻㻰㻝㻡㻟㻠
㻻㻰㻝㻡㻝㻥
㻻㻰㻝㻡㻝㻥
㻻㻰㻝㻡㻡㻝
㻻㻰㻝㻡㻡㻝
㻻㻰㻝㻡㻡㻢
㻌㻻㻰㻝㻡㻞㻟
㻔㻻㻰㻝㻡㻞㻠㻕
㻻㻰㻝㻝㻣㻝
㻌㻻㻰㻝㻡㻞㻟
㻔㻻㻰㻝㻡㻞㻠㻕
㻻㻰㻝㻡㻡㻢
㻻㻰㻝㻠㻡㻢
㻻㻰㻝㻠㻡㻢
㻻㻰㻝㻠㻡㻢
㻻㻰㻝㻠㻡㻢
㻻㻰㻝㻡㻞㻜
㻻㻰㻝㻡㻟㻜
㻻㻰㻝㻡㻟㻜
㻻㻰㻝㻡㻟㻜 㻌㻻㻰㻝㻠㻣㻡
㻔㻻㻰㻝㻠㻣㻢㻕
㻌㻻㻰㻝㻠㻣㻡
㻔㻻㻰㻝㻠㻣㻢㻕
㻻㻰㻝㻡㻝㻥
㻻㻰㻝㻡㻝㻥
㻻㻰㻝㻡㻞㻝
㻻㻰㻝㻡㻟㻡
㻻㻰㻝㻡㻟㻡
㻻㻰㻝㻜㻞㻥
㻻㻰㻝㻜㻞㻥
㻻㻰㻝㻜㻟㻜
㻻㻰㻝㻜㻟㻜
㻻㻰㻝㻡㻡㻠
㻌㻻㻰㻝㻡㻞㻟
㻔㻻㻰㻝㻡㻞㻠㻕
㻻㻰㻝㻝㻣㻝
㻌㻻㻰㻝㻡㻞㻟
㻔㻻㻰㻝㻡㻞㻠㻕
㻻㻰㻝㻝㻣㻝
㻻㻰㻝㻝㻣㻝
㻻㻰㻝㻡㻡㻝
㻻㻰㻝㻡㻡㻝
㻻㻰㻝㻡㻟㻞
㻻㻰㻝㻡㻠㻡
㻻㻰㻝㻡㻠㻢
㻻㻰㻝㻠㻢㻞
㻻㻰㻝㻠㻢㻞
㻻㻰㻝㻠㻢㻞
㻞㻟㻛㻌㻿㻭㻺㼃㻭㻘㻌㻷㻻㻘㻌㻶㻾
㻞㻠㻛㻌㻴㼕㼀㻱㻯
㻞㻡㻛㻌㻲㼁㼀㻭㻮㻭
㻻㻰㻝㻠㻢㻞
㻌㻻㻰㻝㻠㻥㻥
㻔㻻㻰㻝㻡㻜㻜㻕
㻻㻰㻝㻡㻡㻝
㻻㻰㻝㻝㻣㻝
㻌㻻㻰㻝㻡㻞㻟
㻔㻻㻰㻝㻡㻞㻠㻕
㻻㻰㻝㻠㻡㻤
㻻㻰㻝㻠㻡㻤
㻻㻰㻝㻠㻡㻥
㻻㻰㻝㻠㻡㻥
㻻㻰㻝㻝㻣㻝
㻌㻻㻰㻝㻡㻜㻤
㻔㻻㻰㻝㻡㻜㻥㻕
㻻㻰㻝㻡㻠㻡
㻻㻰㻝㻡㻠㻢
㻻㻰㻝㻡㻠㻢
㻻㻰㻝㻡㻜㻣
㻻㻰㻝㻡㻜㻣
㻻㻰㻝㻠㻡㻣
㻌㻻㻰㻝㻡㻜㻡
㻔㻻㻰㻝㻡㻜㻢㻕
㻌㻻㻰㻝㻡㻜㻤
㻔㻻㻰㻝㻡㻜㻥㻕
㻻㻰㻝㻜㻟㻜
㻻㻰㻝㻠㻢㻟
㻻㻰㻝㻠㻢㻟
㻻㻰㻝㻜㻟㻜
㻌㻻㻰㻝㻡㻜㻤
㻔㻻㻰㻝㻡㻜㻥㻕
㻻㻰㻝㻡㻝㻟
㻻㻰㻝㻡㻝㻟
㻻㻰㻝㻡㻝㻣
㻻㻰㻝㻡㻝㻠
㻻㻰㻝㻡㻝㻠
㻻㻰㻝㻡㻝㻡
㻻㻰㻝㻡㻠㻠
㻻㻰㻝㻡㻠㻠
㻻㻰㻝㻡㻝㻢
㻻㻰㻝㻠㻡㻣
㻻㻰㻝㻜㻟㻜
㻌㻻㻰㻝㻡㻜㻤
㻔㻻㻰㻝㻡㻜㻥㻕
㻻㻰㻝㻠㻢㻟
㻻㻰㻝㻠㻢㻟
㻻㻰㻝㻜㻟㻜
㻻㻰㻝㻡㻝㻢
㻻㻰㻝㻡㻡㻜
㻻㻰㻝㻡㻡㻟
㻻㻰㻝㻡㻟㻞
㻻㻰㻝㻜㻞㻤
㻻㻰㻝㻜㻞㻤
㻻㻰㻝㻜㻞㻤
㻻㻰㻝㻜㻞㻤
㻻㻰㻝㻜㻞㻤
㻻㻰㻝㻜㻢㻢
㻻㻰㻝㻜㻢㻢
㻻㻰㻝㻜㻞㻤
㻻㻰㻝㻡㻠㻤
㻻㻰㻝㻡㻟㻞
㻻㻰㻝㻡㻟㻞
㻻㻰㻝㻡㻠㻥
㻻㻰㻝㻡㻠㻥
㻻㻰㻝㻡㻡㻟
㻻㻰㻝㻡㻡㻟
㻌㻻㻰㻝㻠㻤㻣
㻔㻻㻰㻝㻠㻤㻤㻕
㻌㻻㻰㻝㻠㻥㻡
㻔㻻㻰㻝㻠㻥㻢㻕
㻌㻻㻰㻝㻠㻥㻣
㻔㻻㻰㻝㻠㻥㻤㻕
㻌㻻㻰㻝㻠㻤㻥
㻔㻻㻰㻝㻠㻥㻜㻕
㻌㻻㻰㻝㻠㻥㻝
㻔㻻㻰㻝㻠㻥㻞㻕
㻌㻻㻰㻝㻠㻥㻟
㻔㻻㻰㻝㻠㻥㻠㻕
㻌㻻㻰㻝㻠㻥㻝
㻔㻻㻰㻝㻠㻥㻞㻕
㻻㻰㻝㻡㻡㻜
㻻㻰㻝㻡㻠㻡
㻻㻰㻝㻡㻠㻡
㻻㻰㻝㻡㻠㻞
㻻㻰㻝㻡㻠㻞
㻻㻰㻝㻠㻡㻥
㻻㻰㻝㻠㻡㻥
㻻㻰㻝㻡㻠㻡
㻻㻰㻝㻡㻡㻤
㻻㻰㻝㻡㻠㻡
㻻㻰㻝㻡㻠㻢 㻻㻰㻝㻡㻡㻝
㻻㻰㻝㻡㻡㻝
㻻㻰㻝㻡㻡㻝
㻻㻰㻝㻠㻢㻣
展開図
Exploded View
