Heat pump system
0020235577
geoTHERM 3 kW mono, MEH61, VRC 700
Publisher/manufacturer
Vaillant GmbH
Berghauser Str. 40 D-42859 Remscheid
Tel. [phone]‑0Fax [phone]‑2810
[email protected] www.vaillant.de

en System installation instructions ........................ 1
cs Systém návod k instalaci...................................... 7
de System Installationsanleitung.......................... 13
fi Järjestelmän asennusohjeet ............................ 19
fr Notice d’installation du système...................... 25
hr Upute za instaliranje sustava ............................. 31
nl Systeem installatiehandleiding ........................ 37
no Installasjonsveiledning for system.................. 43
sk Návod na inštaláciu systému ............................. 49
sl Navodila za namestitev sistema......................... 55
sv System installationsanvisning ......................... 61

System 0020235577 1
0020251822_01 System installation instructions 1
System installation instructions
1 System 0020235577
VWS 36/4.1 230V with VWZ MEH 61 and VRC 700
Caution.
Risk of material damage caused by incomplete installation.
This drawing is a basic representation and does not replace complete planning. This drawing does not
contain all of the required valves and safety fittings for a complete installation.
▶Observe the applicable national and international laws, standards and guidelines.
▶When planning, installing and subsequently operating this system, you must observe all the install-
ation and operating instructions available for the product, the relevant accessories and for any other
component.
▶The responsibility for design lies with the responsible company.

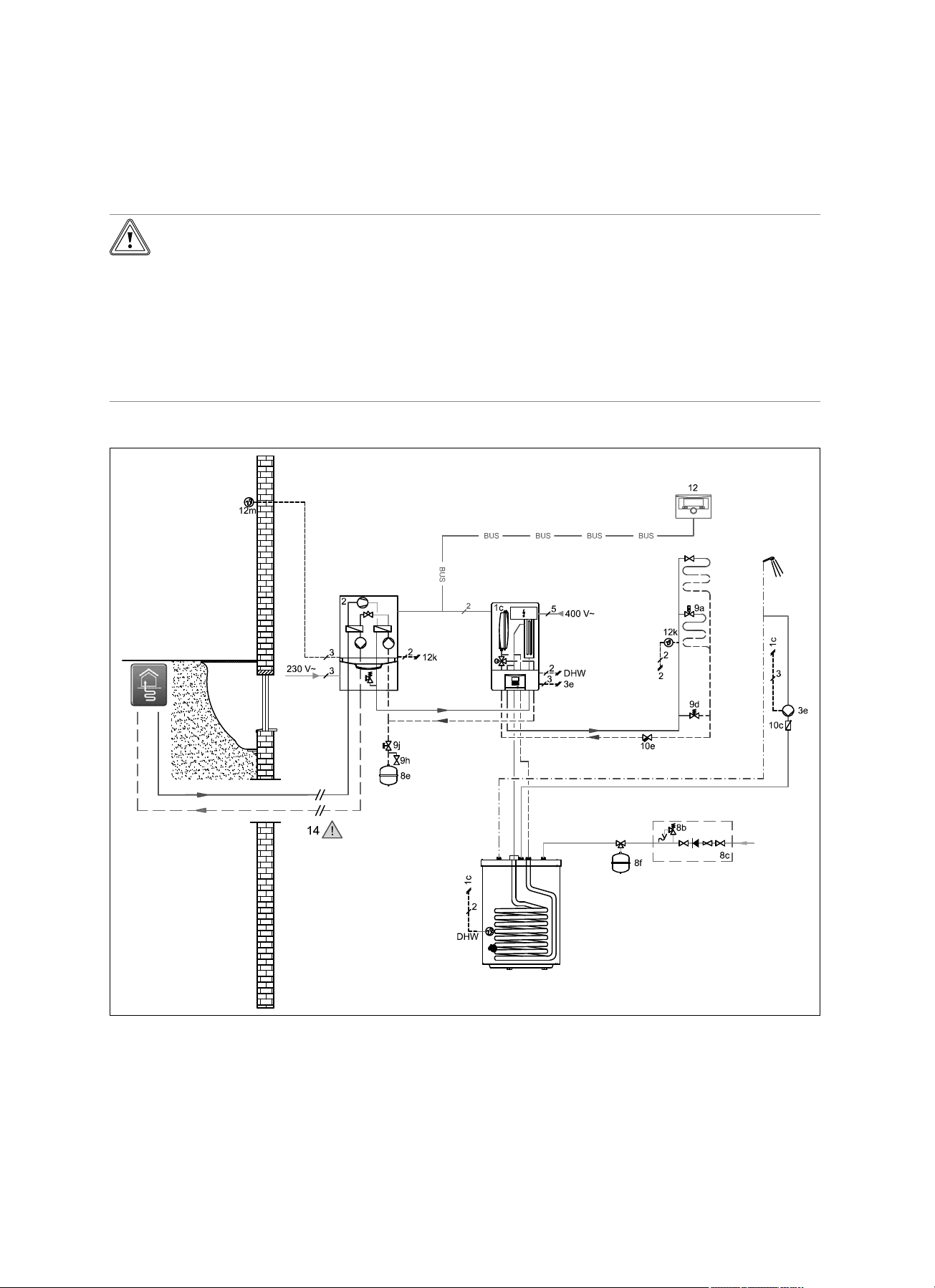

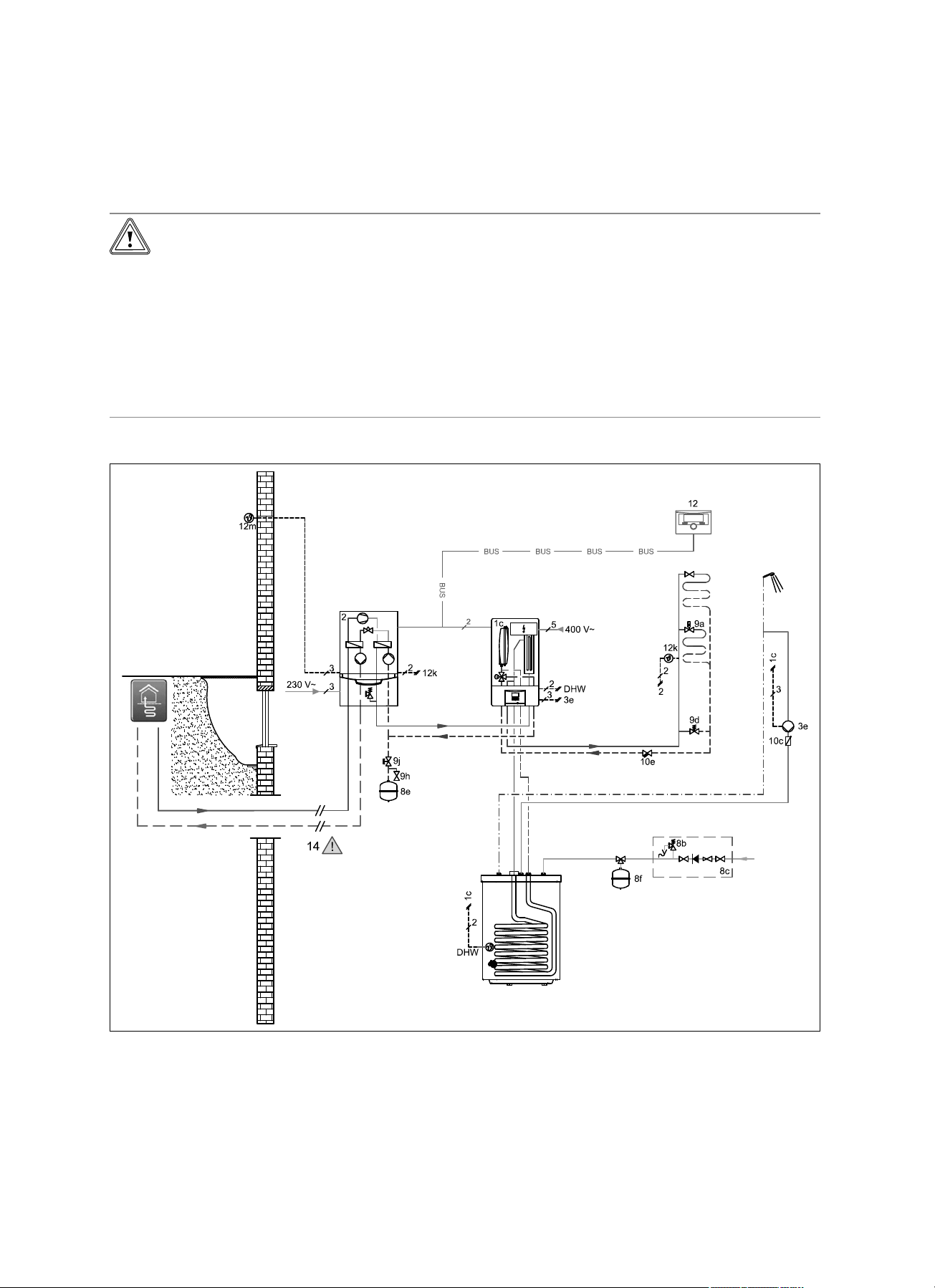

1.1 Basic hydraulic diagram 0020235577
1c Heating/domestic hot water back-up boiler
2 Heat pump
3e Circulation pump
5 Monovalent domestic hot water cylinder
8b Potable water expansion relief valve
8c Safety group –drinking water connection
8e Heating diaphragm expansion vessel
8f Diaphragm expansion vessel –potable water
9a Single-room temperature control valve (thermo-
static/motorised)
9d Bypass valve
9h Filling/draining cock
9j Tamper-proof capped valve

2 Installation checklist
2System installation instructions 0020251822_01
10c Non-return valve
12 System control
12k Limit thermostat
12m Outdoor temperature sensor
DHW Cylinder temperature sensor

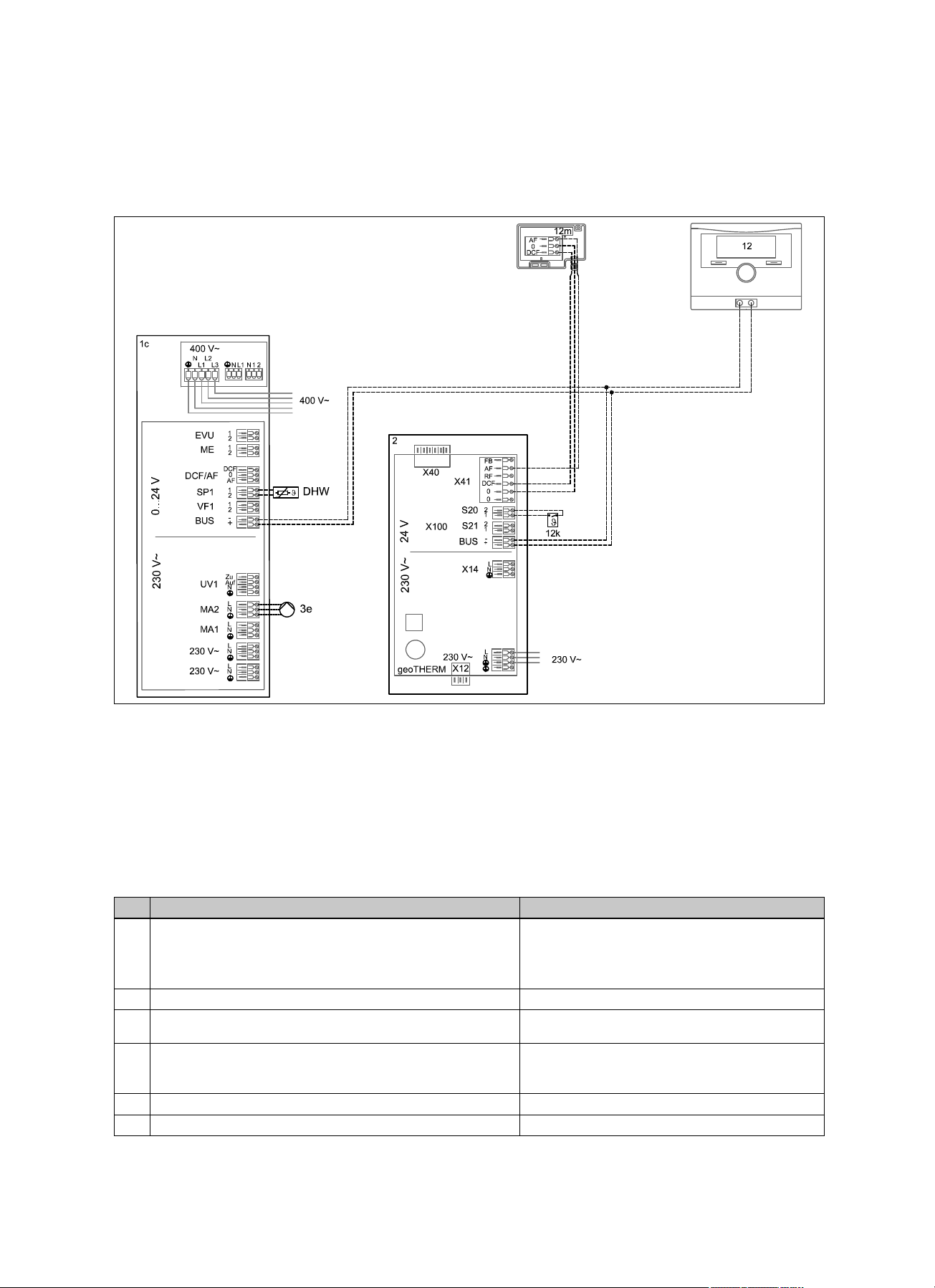

1.2 Wiring diagram 0020235577
1c Heating/domestic hot water back-up boiler
2 Heat pump
3e Circulation pump
12 System control
12k Limit thermostat
12m Outdoor temperature sensor
DHW Cylinder temperature sensor
2 Installation checklist
You must observe all the operating and installation instructions included with the system components.
Work Comments/settings
1 Comply with the conditions for the installation environment 1. Minimum volume of the installation room 1.60 m³
2. Environmental temperature 7 °C –40 °C
3. Frost-proof
4. Dry
2 Install the heat pump on a wall that has sufficient load-bearing capa-
city
3 Comply with the specified minimum clearances For free spaces for maintenance work, see the installa-
tion instructions for the relevant system components
4 Observe the position of the VRC 700 1. The room temperature sensor is deactivated in the
heat pump's electronics box
2. In the living room or main control room
5 Check the brine circuit for leak-tightness
6 Insulate the brine pipes in the house so that they are vapour-diffu-
sion-tight
Prevent condensation.

Commissioning checklist 3
0020251822_01 System installation instructions 3
Work Comments/settings
7 Use cold pipe clips to install the brine pipes in the house Prevent thermal bridges
8 Use the correct brine fluid Monoethylene glycol, essential for fault-free operation.
9 Use the correct mixing ratio of monoethylene glycol to water 3:7, efficient operation only when the defined mixing ratio
is used
10 Use a refractometer to check the mixing ratio Efficient operation only when the defined mixing ratio is
used
11 Choke the output of the filling pump Reduce the penetration of air in the brine circuit.
12 Sufficiently dimension the VWZ MEH 61's expansion vessel for the
heating circuit
No expansion vessel present in the heat pump.
13 Connect the heat pump via a separately fused plug socket Observe the connection conditions in accordance with
the data plate.
14 Connect the back-up heater from the VWZ MEH 61 via a 400 V con-
nection
Observe the connection conditions in accordance with
the data plate.
15 Use connection terminals when connecting multiple conductors Prevent communication faults.
16 Check all cable connections for tensile strength
17 Visually check all cable connections for damage
3 Commissioning checklist
3.1 VWZ MEH 61
Work Comments/settings
1 Start the installation assistant If it is not started automatically
2Language Select
3Check program: Purging of building circuit active Starts automatically, end after approx. 30 minutes
4Contact details Enter on the VRC 700
5End the installation assistant? Yes
6Menu →Installer level →Test menu →Sensor/actuator test
7 Check T.1.63 SP1 temperature Actual cylinder temperature
3.2 VWS 36/4.1 230V
Work Comments/settings
8 Start the installation assistant OK
9Language Select
10 Freeze protection −10 °C
11 Purge environment and building circuit No
12 Purge building circuit No
13 Check program: Purge environment circuit Yes, test active, end after approx. 30 minutes
14 Contact details Enter on the VRC 700
15 End the installation assistant? Yes
16 Menu →Installer level →Test menu →Sensor/actuator test
17 T.82 Building circuit pressure Check, at least 1500-2000 mbar
18 T.101 Environment circuit pressure Check, at least 1500-2000 mbar
19 T.146 Outside temperature Check, actual temperature display

3 Commissioning checklist
4System installation instructions 0020251822_01
3.3 VRC 700
Work Comments/settings
20 Language Select
21 System diagram 8
22 System configuration OK
23 Fault status No fault present
24 Water pressure Check, at least 1500-2000 mbar
25 System status Display of current operating mode
26 Frost protect. delay 4 hours
27 OT constant heating 0 °C (min. -2 °C)
28 Control modules Display Display (VRC 700), heat pump 1 (VWS 36/4.1 230V),
heat pump additional module (VWZ MEH 61) check of
the eBUS connections
29 Adaptive heat. curve No if the control is installed in the heat pump
Yes if the control works in the living room with the ther-
mostat function
30 Configure heat. circ. All
Only if a heating circuit and a zone are available
31 Automatic cooling No
Function can be activated for underfloor heating
32 Start OT cooling 21 °C/flexible
Depends on the end customer and the type of brine
source. For compact and flat collectors, you should not
use passive cooling
33 Source regeneration No
Observe legal requirements, which may depend on the
countries
34 Curr. room air hum. Current value display
Depends on the position of the VRC 700. The menu item
is only displayed if the control is installed in the living
room.
35 Hybrid manager Biv. point
36 Heat. bivalence point 0 °C
37 DHW bivalence point 0 °C
38 Alternative point Off
39 T. emergency mode 25 °C
40 Energy supplier BH off
Agreements with energy supply company anti-cycling
times not recommended for a monoenergetic system
41 Auxiliary heater for DHW+heat.
42 System flow temp. Current value display (value from the VWZ AI)
43 Buff. cyl. offs. 10 K
44 System diagram configuration
45 System diagram 8
46 Additional module
47 Multi-funct. output 2 Circ. pump, if present
48 Aux. heater output Stage 3
49 Multi-funct. Input Not conn.
50 Heat pump 1
51 Status Current value display (standby, heating, cooling, do-
mestic hot water)
52 Current flow temp. Current value display

Commissioning checklist 3
0020251822_01 System installation instructions 5
Work Comments/settings
53 Additional module
54 Status Current value display (standby, heating, cooling, do-
mestic hot water)
55 Current flow temp. Current value display
56 HEATING 1
57 Type of circuit Heating
58 Status Current value display (off, heating mode, cooling, do-
mestic hot water)
59 Target flow temp. Current value display
60 Max limit outs.temp. 21 °C, change in consultation with the customer, if re-
quired
61 Heating curve 0.4 to 0.6 for underfloor heating
62 Minimum temperature 15 °C
63 Maximum temperature 45 °C for underfloor heating
64 Auto Off mode Set-back
65 Room temp. mod. None if the control is installed in the heat pump
Temp. mod. if the control is installed in the living room
66 Cooling possible Yes for underfloor heating
No; you should not use passive cooling for compact col-
lectors and flat collectors
67 Min. cool. fl. tgt temp. 18 °C
68 End OT cooling 15 °C
69 Pump status Current value display: off /On
70 Dew point monitoring Yes
71 ZONE1
72 Zone activated Current value display: No /Yes
73 Day temperature 20 °C
74 Set-back temp. 15 °C
75 Room temperature Current value display
76 Zone assignment VRC 700
Condition: VRC 700 installed in the living room, room
temperature modulation activated
77 Zone valve status Current value display (closed/open)
78 Domestic hot water
79 Cylinder active Condition: Domestic hot water cylinder in the system
80 Target flow temp. Current value display
81 Domestic hot water 50 °C
Inform the end user about the anti-legionella function
82 Domestic hot water Current value display
83 Cyl. charging pump Current value display (off/on)
841 Circulation pump Current value display (off/on)
85 Anti-legionella day Selection: Off, Mo, Tu, We, Th, Fr, Sa, Su, Mo-Su
Factory setting: Off
86 Anti-legionella time 04:00
Depending on the customer
87 Cyl. boost hysteresis 15 K
88 Cylinder boost offset 10 K
89 Max. cyl. charg. time Off: KfW efficient house 40
60 min.: > KfW efficient house 40
90 DHW req. anti-cy time 0 min.: KfW efficient house 40
60 min.: > KfW efficient house 40
91 Ch. pump overrun time 5 minutes
92 Parallel cyl. charging off

3 Commissioning checklist
6
Work Comments/settings
93 Menu →Installer level →Service information
94 Enter contact details Telephone number/company
95 Service date Next service on Maintenance interval: 1 year
→End user menu Implement the settings for the end user/inform the end
user
96 Menu →Basic settings →Enter zone name →ZONE1 →Change Enter a suitable name for the zone, e.g. Heating
(In consultation with the customer)
97 Menu →Desired temperatures →ZONE1 Zone1 (name after being renamed)
98 Day temp. heating 20 °C
99 Day temp. cooling 24 °C
100 Set-back temp. heat. 15 °C
101 Room temperature Current value display
102 Menu →Time programmes →ZONE1 Changed the time schedule for Zone 1 (name after being
renamed) following consultation with the customer
Zone 1 = heating circuit 1
103 HEATING 1: Cooling Change the time schedule for cooling following consulta-
tion with the customer
104 Domestic hot water 00:00 –00:00 (no time restriction recommended in
monoenergetic mode)
105 Circulation Change the time schedule for circulation following con-
sultation with the customer

Systém 0020235577 1
0020251822_01 Systém návod k instalaci 7
Systém návod k instalaci
1 Systém 0020235577
VWS 36/4.1 230V s VWZ MEH 61 a VRC 700
Pozor!
Riziko věcných škod způsobených neúplnou instalací!
Tento výkres je principiální zobrazení a nenahrazuje úplný plán. Tento výkres neobsahuje všechny
potřebné ventily a bezpečnostní armatury pro úplnou instalaci.
▶Dodržujte příslušné předpisy, normy a směrnice.
▶Při plánování a instalaci i pozdější obsluze bezpodmínečně dodržujte všechny návody k instalaci
a obsluze, které byly vytvořeny pro výrobek, dotyčné příslušenství nebo pro případnou jinou sou-
část.
▶Za provedení odpovídá příslušný podnikatel.
1.1 Schéma hydraulického systému 0020235577
1c Záložní kotel topení/teplá voda
2 Tepelné čerpadlo
3e Cirkulační čerpadlo
5 Zásobník teplé vody monovalentní
8b Pojistný ventil pitná voda
8c Bezpečnostní skupina - přípoj pitné vody
8e Membránová expanzní nádoba topení
8f Membránová expanzní nádoba pitné vody
9a Ventil regulace samostatné místnosti (termosta-
tický/motorický)
9d Přepouštěcí ventil
9h Napouštěcí a vypouštěcí ventil
9j Ventil s krytkou

2 Kontrolní seznam instalace
8Systém návod k instalaci 0020251822_01
10c Zpětný ventil
12 Systémový regulátor
12k Termostat maximální teploty
12m Čidlo venkovní teploty
DHW Čidlo teploty vyrovnávacího zásobníku
1.2 Schéma zapojení 0020235577
1c Záložní kotel topení/teplá voda
2 Tepelné čerpadlo
3e Cirkulační čerpadlo
12 Systémový regulátor
12k Termostat maximální teploty
12m Čidlo venkovní teploty
DHW Čidlo teploty vyrovnávacího zásobníku
2 Kontrolní seznam instalace
Bezpodmínečně dodržujte všechny návody k obsluze a instalaci, které jsou připojeny ke komponentám zařízení.
Práce Poznámky/nastavení
1 Dodržování podmínek prostředí instalace 1. Minimální objem místa instalace 1,60 m³
2. Teplota okolí 7 °C až 40 °C
3. Ochrana proti mrazu
4. Suché prostředí
2 Tepelné čerpadlo instalujte na dostatečné nosné stěně
3 Dodržujte předepsané minimální vzdálenosti Volné prostory pro údržbu, viz návod k instalaci pří-
slušné komponenty systému
4 Dodržujte polohu VRC 700 1. Ve spínací skříňce tepelného čerpadla je deaktivo-
ván prostorový termostat
2. V obytné místnosti, resp. v místnosti vedení
5 Kontrola těsnosti okruhu nemrznoucí směsi
6 Izolace vedení nemrznoucí směsi v domě proti difuzi páry Zabraňte kondenzaci.

Kontrolní seznam uvedení do provozu 3
0020251822_01 Systém návod k instalaci 9
Práce Poznámky/nastavení
7 Pro instalaci vedení nemrznoucí směsi v domě používejte svorky pro
studené potrubí
Zabraňte tepelným mostům.
8 Používejte správnou nemrznoucí směs Pro bezporuchový provoz je nezbytný monoethylengly-
kol.
9 Používejte správný směšovací poměr monoethylenglykol/voda 3/7, účinný provoz pouze s definovaným směšovacím
poměrem
10 Kontrola směšovacího poměru pomocí refraktometru účinný provoz pouze s definovaným směšovacím pomě-
rem
11 Omezení výkonu plnicího čerpadla Omezení vnikání vzduchu do okruhu nemrznoucí směsi.
12 Expanzní nádobu VWZ MEH 61 dostatečně dimenzujte pro topný
okruh
V tepelném čerpadle není expanzní nádoba.
13 Tepelné čerpadlo připojte přes samostatně jištěnou zásuvku Dodržujte podmínky připojení podle typového štítku.
14 Přídavné topení VWZ MEH 61 připojte přes přípojku 400 V Dodržujte podmínky připojení podle typového štítku.
15 Při připojení více vodičů používejte svorky Zabraňte komunikačním chybám.
16 Zkontrolujte pevnost v tahu všech kabelových spojení
17 Vizuálně zkontrolujte poškození všech kabelových spojení
3 Kontrolní seznam uvedení do provozu
3.1 VWZ MEH 61
Práce Poznámky/nastavení
1 Spustit průvodce instalací Nespustí-li se zatím automaticky
2Jazyk vybrat
3Testovací program: Odvzdušnění Okruh budovy aktivní spustí se automaticky, ukončení po cca 30 min
4Kontaktní údaje zadat na VRC 700
5Ukončit asistenta instalace? Ano
6Menu →Servisní rovina →Zkušební menu →Test senzoru/ovl.
7 Zkontrolovat T.1.63 Teplota SP1 Skutečná teplota zásobníku
3.2 VWS 36/4.1 230V
Práce Poznámky/nastavení
8 Spustit průvodce instalací OK
9Jazyk vybrat
10 Protimrazová ochr. −10 °C
11 Odvzd., okruh okolí a okruh budovy Ne
12 Odvzd., okruh budovy Ne
13 Test. program: Odvzd., okruh okolí Ano, test aktivní, ukončení po cca 30 min
14 Kontaktní údaje zadat na VRC 700
15 Ukončit asistenta instalace? Ano
16 Menu →Servisní rovina →Zkušební menu →Test senzoru/ovl.
17 T.82 Okruh budovy tlak zkontrolovat, nejméně 1 500 – 2 000 mbar
18 T.101 Okruh okolí tlak zkontrolovat, nejméně 1 500 – 2 000 mbar
19 T.146 Venkovní teplota zkontrolovat, ukazatel skutečné teploty

3 Kontrolní seznam uvedení do provozu
10 Systém návod k instalaci 0020251822_01
3.3 VRC 700
Práce Poznámky/nastavení
20 Jazyk vybrat
21 Systémové schéma 8
22 Konfigurace systému OK
23 Chybový stav Žádná porucha
24 Tlak vody zkontrolovat, nejméně 1 500 – 2 000 mbar
25 Stav systému Ukazatel aktuálního druhu provozu
26 Zpoždění protizámrz 4 hodiny
27 Průběžné topení 0 °C (min -2 °C)
28 Moduly regulátoru Zobrazit Displej (VRC 700), tepelné čerpadlo 1
(VWS 36/4.1 230V), přídavný modul tepelného čerpadla
(VWZ MEH 61) kontrola spojení sběrnice eBUS
29 Adapt. topná křivka Ne, je-li regulátor instalován v tepelném čerpadle
Ano, pracuje-li regulátor v obytné místnosti s termostatic-
kou funkcí
30 Konfig. okruhu Všechny
Pouze je-li k dispozici kotel k vytápění a zóna
31 Auto chlazení Ne
Funkci lze aktivovat při podlahovém vytápění
32 Start chlaz. ven. tep. 21 °C / flexibilní
Závisí na koncovém zákazníkovi a druhu zdroje nemrz-
noucí směsi. U kompaktních a zemních kolektorů nelze
počítat s pasivním chlazením
33 Regenerace zdroje Ne
Dodržujte zákonné předpisy, příp. podle dané země
34 Současná vlhkost Ukazatel aktuální hodnoty
V závislosti na poloze VRC 700. Položka menu se zob-
razí pouze v případě, že je regulátor instalován v obytné
místnosti.
35 Hybrid manager Bival. bod
36 Bival. bod Topení 0 °C
37 Bival. bod TV 0 °C
38 Alternativní bod Vyp
39 Top. nouzový provoz 25 °C
40 EVU signál ZH vyp
Pro monoenergetický systém nedoporučujeme smlouvy
s dobami blokování provozovatele napájecí sítě
41 Záložní kotel pov. pro TV a top.
42 Akt. měř. syst. průtok Ukazatel aktuální hodnoty (hodnota od VWZ AI)
43 PV akum.zás.kor. 10 K
44 Konfigurace systémové schéma
45 Systémové schéma 8
46 Přídavný modul
47 Multifunkční relé 2 Cirkulace, je-li k dispozici
48 Příd. zdroj (ZH) výkon Stupeň 3
49 Multifunkční relé Nezap.
50 Tepelné čerpadlo 1
51 Stav Ukazatel aktuální hodnoty (pohotovostní režim, topení,
chlazení, teplá voda)
52 Aktuální výst. tepl. Ukazatel aktuální hodnoty
53 Přídavný modul

Kontrolní seznam uvedení do provozu 3
0020251822_01 Systém návod k instalaci 11
Práce Poznámky/nastavení
54 Stav Ukazatel aktuální hodnoty (pohotovostní režim, topení,
chlazení, teplá voda)
55 Aktuální výst. tepl. Ukazatel aktuální hodnoty
56 OKRUH 1
57 Druh okruhu Topení
58 Stav Ukazatel aktuální hodnoty (vyp, topný provoz, chlazení,
teplá voda)
59 Pož. výstupní teplota Ukazatel aktuální hodnoty
60 Vypínací mez venk.T 21 °C, případně změnit v závislosti na zákazníkovi
61 Topná křivka 0,4 až 0,6 u podlahového vytápění
62 Min. teplota 15 °C
63 Maximální teplota 45 °C u podlahového vytápění
64 Režim auto vyp Noční tep.
65 Připojení pok. teploty Žádný, je-li regulátor instalován v tepelném čerpadle
Připojený, je-li regulátor instalován v obytné místnosti
66 Chlazení povoleno Ano, u podlahového vytápění
Ne, u kompaktních a zemních kolektorů nelze počítat
s pasivním chlazením
67 Min. průtok chlazení 18 °C
68 Ukon. chlaz. ven. tep. 15 °C
69 Stav čerpadla Ukazatel aktuální hodnoty: Vyp /Zap
70 Sledování ros. bodu Ano
71 ZÓNA1
72 Zóna aktivována Ukazatel aktuální hodnoty: Ne /Ano
73 Denní teplota 20 °C
74 Noční teplota 15 °C
75 Skut. pokojová tep. Ukazatel aktuální hodnoty
76 Přiřazení zóny VRC 700
Podmínka: VRC 700 je instalován v obytné místnosti,
prostorové spínání aktivováno
77 Stav ventil zóny Ukazatel aktuální hodnoty (zav/otev)
78 Teplá voda
79 Zásobník aktivní Podmínka: zásobník teplé vody v systému
80 Pož. výstupní teplota Ukazatel aktuální hodnoty
81 Teplá voda 50 °C
Informování provozovatele o termické dezinfekci
82 Teplá voda Ukazatel aktuální hodnoty
83 Nab. čerp. zásobníku Ukazatel aktuální hodnoty (vyp/zap)
841 Cirkulační čerpadlo Ukazatel aktuální hodnoty (vyp/zap)
85 AntiLegionella den Výběr: Vyp, Po, Út, St, Čt, Pá, So, Ne, Po–Ne
Nastavení z výroby: vyp
86 AntiLegionella čas 04:00
V závislosti na zákazníkovi
87 Hystereze nab. zás. 15 K
88 Korekce aku.zásob. 10 K
89 Max. doba ohřevu TV vyp: efektivní dům podle KfW (německá státní rozvojová
banka) 40
60 min.: > efektivní dům podle KfW (německá státní roz-
vojová banka) 40
90 Max. doba blokace TV 0 min.: efektivní dům podle KfW (německá státní rozvo-
jová banka) 40
60 min.: > efektivní dům podle KfW (německá státní roz-
vojová banka) 40
91 Doběh nab. čerpadla 5 min

3 Kontrolní seznam uvedení do provozu
12
Práce Poznámky/nastavení
92 Paralelní nab. zásob. Vyp
93 Menu →Úroveň pro instalatéry →Servisní informace
94 Zadat kontaktní údaje Telefonní číslo/firma
95 Datum údržby Příští údržba dne Interval údržby: 1 rok
→ Menu provozovatele Provedení nastavení pro provozovatele/zaškolení provo-
zovatele
96 Menu →Základní nastavení →Zadat názvy zón →ZÓNA1 →Změnit Zadat vhodný název pro zónu, např. topení
(Po dohodě se zákazníkem)
97 Menu →Požadované teploty →ZÓNA1 Zóna 1 (název po přejmenování)
98 Denní teplota topení 20 °C
99 Denní tep. chlazení 24 °C
100 Noční teplota topení 15 °C
101 Pokojová teplota Ukazatel aktuální hodnoty
102 Menu →Časové programy →ZÓNA1 Změnit časový plán pro zónu 1 (název po přejmenování)
po dohodě se zákazníkem
Zóna 1 = topný okruh 1
103 Okruh 1chlazení Změnit časový plán chlazení po dohodě se zákazníkem
104 Teplá voda 0:00 – 24:00 (nedoporučujeme žádné časové omezení
v monoenergetickém provozu)
105 Cirkulace Změnit časový plán cirkulace po dohodě se zákazníkem

System 0020235577 1
0020251822_01 System Installationsanleitung 13
System Installationsanleitung
1 System 0020235577
VWS 36/4.1 230V mit VWZ MEH 61 und VRC 700
Vorsicht!
Risiko von Sachschäden durch unvollständige Installation!
Diese Zeichnung ist eine prinzipielle Darstellung und ersetzt nicht eine vollständige Planung. Diese
Zeichnung beinhaltet nicht alle der notwendigen Ventile und Sicherheitsarmaturen für eine vollständige
Installation.
▶Beachten Sie die einschlägigen nationalen und internationalen Gesetze, Normen und Richtlinien.
▶Beachten Sie bei der Planung und Installation und späteren Bedienung unbedingt alle Installations-
und Betriebsanleitungen, die für das Produkt, das jeweilige Zubehör oder für eine sonstige Kompo-
nente erstellt wurden.
▶Die Ausführungsverantwortung liegt beim zuständigen Unternehmer.
1.1 Hydraulikschema 0020235577
1c Zusatzheizgerät Heizung/Warmwasser
2 Wärmepumpe
3e Zirkulationspumpe
5 Warmwasserspeicher monovalent
8b Sicherheitsventil Trinkwasser
8c Sicherheitsgruppe Trinkwasseranschluss
8e Membran-Ausdehnungsgefäß Heizung
8f Membran-Ausdehnungsgefäß Trinkwasser
9a Ventil Einzelraumregelung (thermostatisch/ moto-
risch)
9d Überströmventil

2 Installationscheckliste
14 System Installationsanleitung 0020251822_01
9h Füll- und Entleerungshahn
9j Kappenventil
10c Rückschlagventil
12 Systemregler
12k Maximalthermostat
12m Außentemperaturfühler
DHW Speichertemperaturfühler
1.2 Verbindungsschaltplan 0020235577
1c Zusatzheizgerät Heizung/Warmwasser
2 Wärmepumpe
3e Zirkulationspumpe
12 Systemregler
12k Maximalthermostat
12m Außentemperaturfühler
DHW Speichertemperaturfühler
2 Installationscheckliste
Beachten Sie unbedingt alle Betriebs- und Installationsanleitungen, die Komponenten der Anlage beiliegen.
Arbeiten Bemerkungen/Einstellungen
1 Bedingungen der Installationsumgebung einhalten 1. Mindestvolumen des Aufstellraumes 1.60 m³
2. Umgebungstemperatur 7 °C –40 °C
3. frostsicher
4. trocken
2 Wärmepumpe an einer ausreichend tragfähigen Wand installieren
3 Vorgeschriebene Mindestabstände einhalten Freiräume für Wartungsarbeiten, siehe Installationsanlei-
tung der jeweiligen Systemkomponente
4 Position des VRC 700 beachten 1. Im Schaltkasten der Wärmepumpe, der Raumtem-
peraturfühler wird deaktiviert
2. Im Wohnraum bzw. Führungsraum
5 Solekreis auf Dichtheit prüfen
6 Soleleitungen im Haus dampfdifusionsdicht isolieren Kondensation verhindern.

Inbetriebnahmecheckliste 3
0020251822_01 System Installationsanleitung 15
Arbeiten Bemerkungen/Einstellungen
7 Kälterohrschellen für die Installation der Soleleitungen im Haus ver-
wenden
Kältebrücken vermeiden
8 Richtige Soleflüssigkeit verwenden Monoethylenglykol, zwingend für störungsfreien Betrieb
erforderlich.
9 Korrektes Mischungsverhältnis Monoethylenglykol / Wasser verwen-
den
3/7, effizienter Betrieb nur mit definiertem Mischungsver-
hältnis
10 Mischungsverhältnis mit Refraktometer überprüfen effizienter Betrieb nur mit definiertem Mischungsverhält-
nis
11 Leistung der Befüllpumpe drosseln Eindringen von Luft im Solekreis reduzieren.
12 Ausdehnungsgefäß des VWZ MEH 61 für den Heizkreis ausreichend
dimensionieren
Kein Ausdehnungsgefäß in der Wärmepumpe vorhan-
den.
13 Wärmepumpe über eine separat abgesicherte Steckdose anschließen Anschlussbedingungen gemäß Typenschild beachten.
14 Zusatzheizung vom VWZ MEH 61 über einen 400 V Anschluss an-
schließen
Anschlussbedingungen gemäß Typenschild beachten.
15 Verbindungsklemmen bei Anschluss von mehreren Adern verwenden Kommunikationsfehler vermieden.
16 Alle Kabelverbindungen auf Zugfestigkeit prüfen
17 Alle Kabelverbindungen visuell auf Beschädigungen prüfen
3 Inbetriebnahmecheckliste
3.1 VWZ MEH 61
Arbeiten Bemerkungen/Einstellungen
1 Installationsassistent starten Wenn noch nicht automatisch gestartet
2Sprache auswählen
3Prüfprogramm: Entlüftung Gebäudekreis aktiv startet automatisch, nach ca. 30 min beenden
4Kontaktdaten am VRC 700 eingeben
5Installationsassistenten beenden? Ja
6Menü →Fachhandwerkerebene →Testmenü →Sensor-/Aktortest
7 T.1.63 SP1 Temperatur prüfen Ist-Temperatur des Speichers
3.2 VWS 36/4.1 230V
Arbeiten Bemerkungen/Einstellungen
8 Installationsassistent starten OK
9Sprache auswählen
10 Einfrierschutz −10 °C
11 Entlüften Umwelt- und Gebäudekreis Nein
12 Entlüften Gebäudekreis Nein
13 Prüfprogramm: Entlüften Umweltkreis Ja, Test aktiv, nach ca. 30 min beenden
14 Kontaktdaten am VRC 700 eingeben
15 Installationsassistenten beenden? Ja
16 Menü →Fachhandwerkerebene →Testmenü →Sensor-/Aktortest
17 T.82 Gebäudekreis Druck prüfen, mindestens 1500 - 2000 mbar
18 T.101 Umweltkreis Druck prüfen, mindestens 1500 - 2000 mbar
19 T.146 Außentemperatur prüfen, Anzeige Ist-Temperatur

3 Inbetriebnahmecheckliste
16 System Installationsanleitung 0020251822_01
3.3 VRC 700
Arbeiten Bemerkungen/Einstellungen
20 Sprache auswählen
21 Systemschema 8
22 Systemkonfiguration OK
23 Fehlerstatus kein Fehler vorhanden
24 Wasserdruck prüfen, mindestens 1500 - 2000 mbar
25 Systemstatus Anzeige der aktuellen Betriebsart
26 Frostschutzverzög. 4 Stunden
27 AT Durchheizen 0 °C (min -2 °C)
28 Reglermodule anzeigen Display (VRC 700), Wärmepumpe 1 (VWS 36/4.1 230V),
Zusatzmodul Wärmepumpe (VWZ MEH 61) Prüfung der
eBUS-Verbindungen
29 adaptive Heizkurve Nein, wenn der Regler in der Wärmepumpe installiert ist
Ja, wenn Regler im Wohnraum mit Thermostatfunktion
arbeitet
30 Betr.artwirkung konf. Alle
Nur wenn ein HK und eine Zone vorhanden
31 Autom. Kühlung Nein
Funktion kann bei Fußbodenheizung aktiviert werden
32 AT Kühlen starten 21 °C / flexibel
Hängt vom Endkunden und der Art der Solequelle ab.
Bei Kompakt- und Flächenkollektoren sollte auf die pas-
sive Kühlung verzichtet werden
33 Quellenregenerierung Nein
Gesetzliche Vorgaben beachten, evtl. Länder abhängig
34 akt. Raumluftfeuchte Anzeige aktueller Wert
Abhängig von der Position des VRC 700. Menüpunkt
wird nur angezeigt, wenn der Regler im Wohnraum in-
stalliert ist.
35 Hybridmanager Bivalenzp.
36 Bivalenzpkt Heizung 0 °C
37 Bivalenzpkt WW 0 °C
38 Alternativpunkt aus
39 Temp. Notbetrieb 25 °C
40 Energieversorger ZH aus
Verträge mit EVU-Sperrzeiten für monoenergetisches
System nicht empfehlenswert
41 Zusatzheizgerät für WW+Hz
42 System Vorlauftemp. Anzeige aktueller Wert (Wert vom VWZ AI)
43 PV Puffersp. Offset 10 K
44 Konfiguration Systemschema
45 Systemschema 8
46 Zusatzmodul
47 Multifunktionsausg.2 Zirkul.p., falls vorhanden
48 Ausg. Zusatzheizg. Stufe 3
49 Multifunktionseing. n.angeschl.
50 Wärmepumpe 1
51 Status Anzeige aktueller Wert (Standby, Heizen, Kühlen, Warm-
wasser)
52 akt. Vorlauftemp. Anzeige aktueller Wert
53 Zusatzmodul

Inbetriebnahmecheckliste 3
0020251822_01 System Installationsanleitung 17
Arbeiten Bemerkungen/Einstellungen
54 Status Anzeige aktueller Wert (Standby, Heizen, Kühlen, Warm-
wasser)
55 akt. Vorlauftemp. Anzeige aktueller Wert
56 HEIZKREIS1
57 Kreisart Heizen
58 Status Anzeige aktueller Wert (aus, Heizbetr., Kühlen, Warm-
wasser)
59 Vorlaufsolltemp. Anzeige aktueller Wert
60 AT-Abschaltgrenze 21 °C, gegebenenfalls in Abhängigkeit mit dem Kunden
ändern
61 Heizkurve 0,4 bis 0,6 bei Fußbodenheizung
62 Minimaltemperatur 15 °C
63 Maximaltemperatur 45°C bei Fussbodenheizung
64 Modus Auto Off Nacht
65 Raumaufschaltung keine, wenn Regler in der Wärmepumpe installiert ist
Aufschalt., wenn Regler im Wohnraum installiert ist
66 Kühlen möglich Ja, bei Fußbodenheizung
Nein, bei Kompaktkollektoren und Flächenkollektoren
sollte auf passive Kühlung verzichtet werden
67 min.Vorl.sollw.Kühlen 18 °C
68 AT Kühlen beenden 15 °C
69 Pumpenstatus Anzeige aktueller Wert: aus/an
70 Taupunktüberw. Ja
71 ZONE1
72 Zone aktiviert Anzeige aktueller Wert: Nein/Ja
73 Tagtemperatur 20 °C
74 Nachttemperatur 15 °C
75 Raumtemperatur Anzeige aktueller Wert
76 Zonenzuordnung VRC 700
Bedingung: VRC 700 im Wohnraum installiert, Raumauf-
schaltung aktiviert
77 Status Zonenventil Anzeige aktueller Wert (zu/auf)
78 Warmwasserkreis
79 Speicher aktiv Bedingung: Warmwasserspeicher im System
80 Vorlaufsolltemp. Anzeige aktueller Wert
81 Warmwasser 50 °C
Betreiber über Legionellenschutz informieren
82 Warmwasserkreis Anzeige aktueller Wert
83 Speicherladepumpe Anzeige aktueller Wert (aus/an)
841 Zirkulationspumpe Anzeige aktueller Wert (aus/an)
85 Legionell.schutz Tag Auswahl: aus, Mo, Di, Mi, Do, Fr, Sa, So, Mo-So
Werkseinsstellung: aus
86 Legionell.schutz Zeit 04:00
Abhängig vom Kunden
87 Hysterese Speicherl. 15 K
88 Speicherlad. Offset 10 K
89 max. Speicherladez. aus: KfW Effizienzhaus 40
60 min.: > KfW Effizienzhaus 40
90 Sperrzeit WW-Bedarf 0 min.: KfW Effizienzhaus 40
60 min.: > KfW Effizienzhaus 40
91 Ladepumpe Nachlaufz. 5 min
92 Paral. Speicherlad. aus
93 Menü →Fachhandwerkerebene →Serviceinformationen

3 Inbetriebnahmecheckliste
18
Arbeiten Bemerkungen/Einstellungen
94 Kontaktdaten eingeben Telefonnummer/Firma
95 Wartungsdatum nächste Wartung am Wartungsintervall: 1 Jahr
→Betreibermenü Einstellungen für Betreiber vornehmen/Betreiber einwei-
sen
96 Menü →Grundeinstellungen →Zonenname eingeben →ZONE1 →
ändern
Passenden Namen für Zone eingeben, z. B. Heizung
(In Abstimmung mit dem Kunden)
97 Menü →Wunschtemperaturen →ZONE1 Zone1 (Name nach Umbenennung)
98 Tagtemp. Heizen 20 °C
99 Tagtemp. Kühlen 24 °C
100 Nachttemp. Heizen 15 °C
101 Raumtemperatur Anzeige aktueller Wert
102 Menü →Zeitprogramme →ZONE1 Zeitplan für Zone 1 (Name nach Umbenennung) nach
Absprache mit Kunden ändern
Zone 1 = Heizkreis 1
103 HEIZKREIS1: Kühlen Zeitplan für Kühlen nach Absprache mit Kunden ändern
104 Warmwasserkreis 0:00 –24:00 (keine Zeiteinschränkung im monoenergeti-
schen Betrieb empfohlen)
105 Zirkulation Zeitplan für Zirkulation nach Absprache mit Kunden än-
dern
